Правила и схема монтажа электропроводки

Регламентирующая документация

Прежде чем приступить к работам по обустройству электросети, нужно внимательно изучить Правила Устройства Электроустановок (ПУЭ). Этот документ регламентирует основные положения при работе с электрообородуванием, благодаря чему достигается безопасность и надежность эксплуатации электросетей.

После ознакомления с основной документацией можно начинать монтаж проводки. Все работы по обустройству такой системы можно условно разбить на несколько этапов, каждый из которых имеет свои правила.

Пошаговый монтаж электропроводки

Подготовительный этап

Здесь нам предстоит решить несколько важных вопросов:

Выбор типа проводки. Смонтировать электропроводку можно двумя различными способами: наружным или внутренним (скрытым).

Скрытый способ монтажа предполагает укладывание кабеля в специально подготовленные выемки – штробы, которые потом будут оштукатуриваться. Этот способ довольно трудоёмкий, но выглядит более эстетично: снаружи нет ни проводов, ни коробов, которые могут испортить вид помещения. Его можно проводить только при первичном обустройстве проводки или же при капитальном ремонте помещения. После завершения всех работ невозможно изменить конфигурацию электросистемы.

Наружная электропроводка производится путём укладывания кабеля в специальные короба, установленные на стенах, а также потолках. Этот способ более простой, а также позволяет изменять конфигурацию электросистемы в случае необходимости.

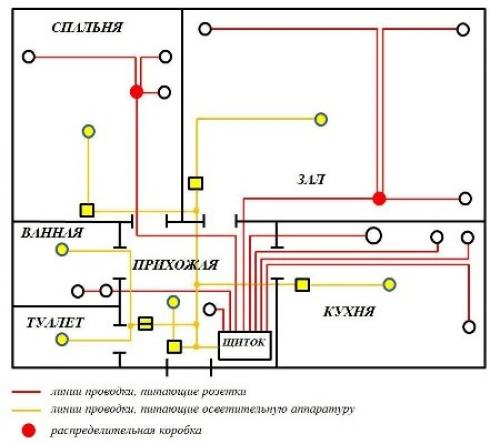

Составление схемы электропроводки. Составление такой схемы даёт возможность определить оптимальный вариант расположения магистралей, электроточек, просчитать количество необходимого оборудования и кабеля, упрощает процесс установки оборудования. Создание схемы можно разделить на несколько этапов:

а. Составление плана помещений. Можно самостоятельно составить план, промеряв рулеткой все стены, а можно воспользоваться копией чертежа с техпаспорта на квартиру. Для составления собственного плана удобно воспользоваться листом в клетку, где одну клетку можно условно принять за полметра.

б. Определение мест расстановки мебели. Для того чтобы избежать такой ситуации, когда розетка оказывается за шкафом или холодильником, необходимо на схеме обозначить предполагаемую расстановку мебели. Это позволит расположить электроточки в удобных для пользования местах.

в. Определение мест для освещения. Необходимо установить количество светильников, их местоположение, обозначить магистрали для освещения, места для электрораспределительных пунктов, а также переключателей.

г. Определение мест под розетки. Количество розеток определяется с учетом планируемого размещения бытовых приборов и мебели. Также обозначаются розеточные магистрали и электрораспределительные коробки.

д. Обозначение силовых магистралей. Для потребителей свыше 2 кВт рекомендуется проводить выделенные линии. Это может быть бойлер, электропечь, посудомойка, теплый пол и пр. Всех таких потребителей нужно отметить на схеме, а также предусмотреть для них отдельную магистраль.

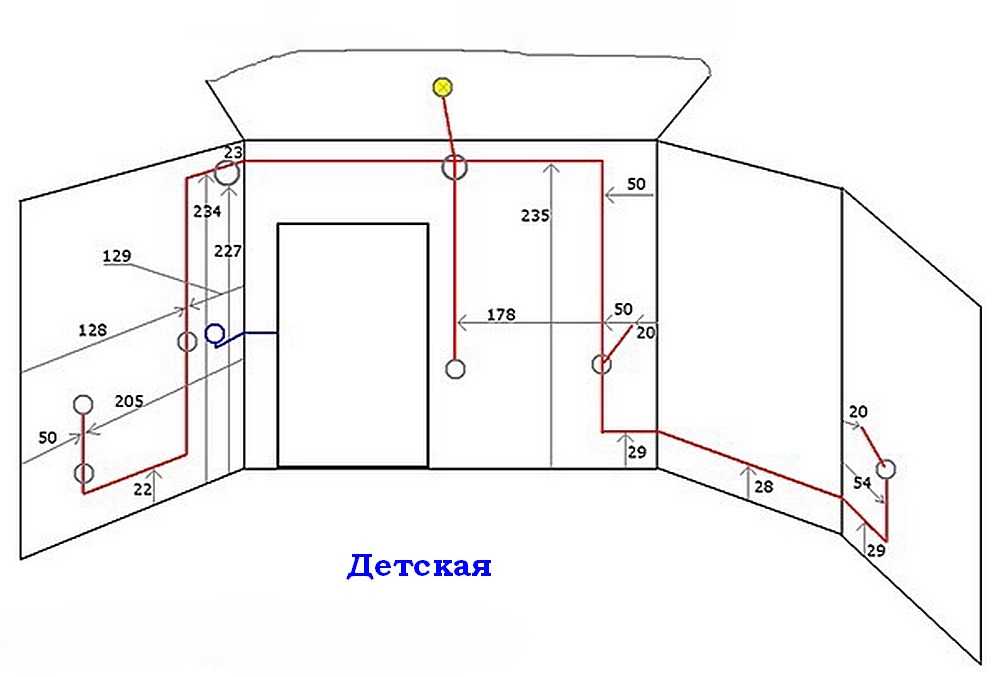

Разметка. После составления схемы нужно разметить все электроточки и магистрали в помещении. По ПУЭ есть несколько правил монтажа электропроводки, которые обязательно нужно учитывать:

Все основные элементы должны находиться в доступных местах. Выключатели нужно устанавливать на высоте 60-150 см от пола. Они должны располагаться так, чтобы дверь не мешала доступу к ним. Также рекомендуется располагать выключатели на расстоянии 10-20 см от дверного проёма.
Розетки должны находиться на высоте 50-80 см от пола. Проводка и все электроустройства должны быть не ближе чем на 50 см от печей, отопительных приборов, труб и пр. источников тепла.
Проводку следует монтировать на некотором удалении от пола – 15-20 см, потолка – 15 см, перекрытий – 5-10 см, дверных и оконных проёмов – 10-20 см, газовых труб – 40 см.
Внутренняя прокладка кабеля осуществляется параллельно или перпендикулярно по отношению к полу, повороты выполняются только под углом 90°. Обязательным является составление плана с точным расположением скрытой электропроводки.

При прокладке рядом нескольких кабелей необходимо придерживаться расстояния между ними не менее 3 мм или же использовать гофротрубу или короб для каждого проводника.
Разводка и соединение проводов производится только в электрораспределительных коробах. Запрещается напрямую соединять медные и алюминиевые кабеля, а также использовать необработанные скрутки.

Расчет кабеля и необходимого оборудования. После того как произведена разметка и определены плановые потребители, необходимо рассчитать сечение кабеля. Расчет осуществляется на основании предполагаемой мощности потребителей по следующей формуле:

I= P / U,

где P – общая мощность приборов, которые планируется использовать (Ватт), U – напряжение в сети (Вольт).

В типовых схемах электропроводки часто встречаются такие параметры:

осветительные контуры – 3х1,5 мм2 или 3х2 мм2;
розеточные группы – 3х2,5 мм2;
потребители мощностью до 5 кВт (кондиционеры, стиральные машины) – 3х2,5 мм2,
потребители свыше 5 кВт (электроплита, духовка, теплый пол) – 3х4 мм2.

Использовать кабель с меньшим сечением нельзя, т.к. это чревато перенапряжением, излишним нагреванием, плавлением изоляции, а также возможностью пожара.

Также рассчитывается необходимое количество и мощность защитного оборудования: УЗО, дифавтоматов, автоматов, реле напряжения и пр.

Закупка. Приобретать электрооборудование лучше от проверенных производителей и обязательно сертифицированное по всем требованиям. Компания DS Electronics выпускает качественные реле RBUZ, которые помогут защитить оборудование от различных аварий в электросетях.

Основной этап – монтаж электропроводки.

Этот этап включает в себя:

Подготовка мест под розетки, освещение, а также электрораспределительные короба. В местах установки предполагаемых электроточек высверливаются отверстия необходимого размера для дальнейшей установки в них подрозетников, распределительных коробов.
Подготовка штроб или монтаж короба. Штробы должны быть глубиной около 20 мм, а шириной позволяющей свободно разместить все провода в гофротрубе. Штробирование производится болгаркой, но лучше использовать специальный штроборез.
Установка электрораспределительных коробок, подрозетников, прокладка кабеля.
Подведение кабеля к щиту, монтаж электрораспределительного щита.

Завершающий этап – установка и подключение оборудования.

На данном этапе устанавливается все электрооборудование, а также производится его подключение к электросети. Собирается электрощит, подключается к готовой проводке. Сотрудниками компании-поставщика электроэнергии производится подключение ввода электропитания. Тестирование работоспособности системы проводится путём поочередного включения автоматов в щитке.

Заключение

Монтаж электропороводки — дело довольно сложное и очень ответственное. Ошибки, просчёты могут привести к непредвиденным последствиям и даже к пожару, а также жертвам. Не стоит рисковать здоровьем и браться за монтаж проводки собственноручно без должного опыта, а также багажа знаний.

Оцените новость:

схемы электропроводки + как провести самому

Обязательная часть ремонтных работ в квартире – замена или монтаж электрических кабелей, распределительных коробок, электрощита. Грамотно подобранная схема электропроводки обезопасит жилье от аварий и непредвиденных ситуаций.

Мы расскажем, что нужно предусмотреть при самостоятельной замене или прокладке электрики. У нас вы узнаете, как составить схему и распределить электроточки в однокомнатных, двух- и трехкомнатных квартирах. С учетом наших рекомендаций вы сможете обеспечить себя безотказно действующей энергетической сетью.

Содержание статьи:

Отличительные черты современной электропроводки
Для чего нужна схема разводки?
Разделение электропроводки на группы (линии)
- Стационарная бытовая техника
- Выделенная линия для кухни
- Одна или несколько осветительных групп?
- Помещения с повышенной влажностью
Обзор схем электропроводки для жилых помещений
- Вариант #1: однокомнатное жилье или студия
- Вариант #2: 2-, 3-комнатная квартира
Выводы и полезное видео по теме

Отличительные черты современной электропроводки

Современные бытовые технологии в конце 20 века сделали ощутимый рывок. В домах кроме телевизоров появились компьютеры, системы охраны и видеонаблюдения, мощная бытовая техника, беспроводная связь. В связи с этим разводка электрических кабелей стала намного сложнее, хотя принципы устройства не изменились.

Сложности начинаются с самого первого этапа – проектирования. Чтобы грамотно составить схему проводки в квартире, необходимо заранее знать приблизительную мощность бытовых электроприборов, места их расположения. Одновременно с этим нужно продумать систему освещения во всех помещениях.

Если вы не учтете прокладку компьютерного кабеля и установку роутера для домашней сети, в дальнейшем получите висящие по стене или протянутые по полу провода. В лучшем случае их удастся спрятать в плинтус или зашить в короба

Кроме большого количества новых приборов появилось еще одно отличие: наряду с силовой сетью обязательно присутствует слаботочная система, традиционно включающая в себя телефонные и телевизионные провода, а также компьютерное, охранное, акустическое оборудование и домофон.

Эти две системы (силовую и слаботочную) разделять нельзя, так как все приборы питаются от источников электросети 220 В.

Схема разводки слаботочной системы в квартире. Включает в себя три сети: компьютерную, телефонную и телевизионную. Для каждой сети предусмотрены свои виды кабеля и оборудование

Изменилось количество эксплуатируемых одновременно приборов и кабелей. Если раньше хватало установки в зале одной люстры, то сейчас многие используют осветительную систему, включающую, кроме люстры, точечные светильники и подсветку.

К увеличению количества техники нужно прибавить увеличение мощности – по этой причине старые кабеля уже не подходят, а размеры электрораспределительного щита заметно выросли.

Для чего нужна схема разводки?

Получается, что устройство современной разводки электрики в квартире – это настоящее искусство, справиться с которым под силу только профессиональному электрику.

Если вы не хотите постоянно менять отделку стен, чтобы маскировать то тут, то там появляющиеся кабеля, рекомендуем перед ремонтом квартиры или строительством дома составить чертеж с обозначением всех значимых объектов, связанных с электричеством: розеток, выключателей, электрощита с , осветительных приборов.

Образец схемы, которую может набросать собственник жилья. Внимание уделено обозначению мест расположения всех электроточек, начиная от электрощита и заканчивая розетками

Ориентируясь на требования или пожелания владельца жилья, электрик составляет принципиальную схему электропроводки в квартире. Его задача – разделить кабеля на группы, чтобы правильно распределить нагрузку, продумать систему управления и защиты и в конечном итоге сделать все, чтобы гарантировать безопасность и комфорт.

Что обязательно нужно учесть при составлении схемы, чертежа, плана работ, необходимого для грамотной ?

Рассмотрим электросеть с точки зрения составляющих частей:

Автоматические аппараты защиты, установленные в электрическом щите. От их качества и грамотной установки зависит функционирование всего домашнего оборудования и безопасность пользователей.
Кабеля, провода с правильно подобранным сечением и хорошей изоляцией.
Розетки и выключатели с качественными контактами, безопасными корпусами.

В частных домах обязательный элемент – вводный автомат и силовой кабель от него к щиту. С помощью регулируют потребляемую мощность и при необходимости отключают всю электроэнергию дома.

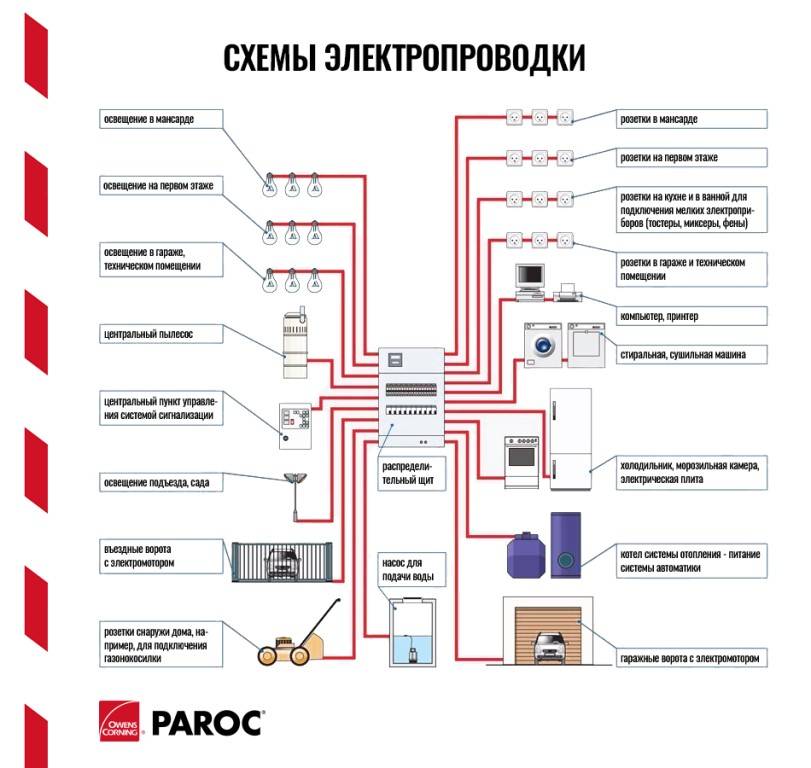

Примерная схема электропроводки в частном доме. Главное внимание следует уделить распределению мощностей по автоматическим выключателям и защите каждой выделенной линии

Электросчетчик обычно устанавливается на входе, срезу после вводного автомата.

Разделение электропроводки на группы (линии)

Управлять и контролировать электросетью гораздо легче, если она разделена на несколько линий. В случае возникновения неисправности или аварийной ситуации можно выключить одну группу, тогда как остальные будут функционировать в обычном режиме.

Вариант разделения на 4 группы:

Галерея изображений

Фото из

Предположим, в городской квартире осуществляется прокладка отдельного силового кабеля для стиральной машины. Особенно это актуально для домов старой застройки со слабой электропроводкой, не выдерживающей сильных мощностей

На кухне обычно находится множество приборов, одновременное включение которых также требует монтажа силового кабеля подходящего сечения: варочная плита, духовой шкаф, тостер, мультиварка, микроволновая печь, посудомоечная машина

Санузел – одно или два помещения с повышенным уровнем влажности. Это необходимо учитывать как при монтаже системы освещения, так и при установке розеток, которые должны иметь полагающуюся степень защиты

Так как в каждой комнате обычно более, чем один осветительный прибор, рекомендуют устанавливать несколько отдельных групп. Например, разделить освещение зала (люстра, подсветка, 2 настольные лампы), спальни (2 бра, верхний свет) и детской комнаты (точечное освещение, ночник, настольная лампа)

1 группа – мощная бытовая техника

2 группа – кухонная линия

3 группа – ванная и туалет

4 группа – осветительная система

Далее о каждой электрогруппе более подробно.

Стационарная бытовая техника

Крупная бытовая техника обычно располагается в зоне кухни или санузла.

Схема расположения розеток на кухне. Правила: непосредственно за посудомоечной и стиральной машинами размещать розетки запрещено; лучше использовать влагозащищенные модели (+)

Отдельное подключение кухонной зоны необходимо для проведения ремонта. Если произойдет поломка одного из устройств, потребуется замена. Чтобы не отключать электричество во всей квартире, достаточно выключить один аппарат защиты, отвечающий за стационарное оборудование.

К сожалению, даже дорогая бытовая техника время от времени выходит из строя. Ремонт порой затягивается на несколько часов. Отдельная электрогруппа позволит сохранить комфортное пребывание на кухне и в других помещениях

Что мешает просто отключить сломанный прибор от сети, вытащив вилку из розетки? Дело в том, что у встроенной техники точки подключения к электросети находятся в труднодоступных местах.

К тому же неисправность может произойти не в самом приборе, а в проводке, замаскированной в стене. В этом случае передвинуть рычажок автоматического выключателя гораздо легче.

Выделенная линия для кухни

Кухонная линия традиционно является самой загруженной. Примерно 5-6 агрегатов постоянно включены в сеть, даже если не задействованы. Это относится к холодильнику, духовому шкафу, варочной плите, посудомоечной машине, вытяжке, микроволновке, тостеру. Многие пользуются кухонным электрогрилем, мясорубкой, хлебопечкой, мультиваркой и пр.

Схема электрической разводки для кухни, разделенная на 4 группы. Для мощного бытового оборудования в распределительном щите установлены отдельные автоматы

В данном случае отдельный мощный электрический кабель просто-напросто сделает возможным одновременное применение сразу нескольких устройств.

Если на общей проводке «повиснут» еще и осветительные приборы или водонагреватель, то при включении очередного устройства сеть просто не выдержит и сработает автоматическое отключение.

Подробный разбор схем и вариантов расположения приведен в статье, с которой мы рекомендуем ознакомиться.

Одна или несколько осветительных групп?

Учитывая количество осветительных приборов в каждом помещении, можно сделать одну или несколько линий. Если в зале одна шестирожковая люстра, а в спальне маломощное верхнее освещение и два бра-ночника, то все приборы можно объединить в одну линию.

Однако если гостиная напоминает зал для дискотеки – с люстрами, точечными светильниками, потолочной и настенной подсветкой – то только для нее следует организовать отдельную группу.

Схема разводки точечных или галогенных светильников 220 В для одного помещения, например, для кухни, детской комнаты или прихожей

Если кроме светильников в сеть одной комнаты включены трансформаторы или блоки питания, то ее также рекомендуется подключить к отдельному аппарату защиты.

Помещения с повышенной влажностью

К электроприборам и кабелю в санузле применяются повышенные требования, так как близкое соседство воды – это риск. Чтобы электросеть была безопасной и функциональной, при составлении схемы и монтаже разводки необходимо учитывать ряд правил:

Галерея изображений

Фото из

Распределительную коробку следует установить за границей санузла – в коридоре, холле или прихожей

Для каждого устройства, которое используется в ванной (стиральной машины, светильников у зеркала, фена или электробритвы), необходимо выделить отдельную розетку

Вне зависимости от размеров санузла выключатель всегда устанавливают с наружной стороны. Наиболее удачное место – около входной двери

Электрокабель рекомендуют прокладывать в верхней части стены, под самым потолком, располагая линии параллельно полу и используя изолирующий рукав

Правило 1 – установка распределительной коробки

Правило 2 – монтаж розеток для электроприборов

Правило 3 – место установки выключателя

Правило 4 – способ монтажа проводки

Требования распространяются также на выбор фурнитуры, которой придутся пользоваться регулярно – розеток и выключателей. Предположим, степень защиты розеток должна быть не менее IP 44, а еще лучше приобретать специальные устройства с защищающей от брызг крышкой.

От светильников 220 В рекомендуют отказаться в пользу аналогов 12 В.

Трехжильный медный провод вполне подойдет для установки розеток в санузле, но стоит обратить внимание на сечение: для подключения рядовых приборов оно должно быть не менее 2,5 мм², для мощного электрооборудования – 4 мм². Отечественный вариант – ВВГнг

Если в старом жилье в квартирном щитке не предусмотрено заземление, то не только в ванной комнате, но во всей квартире электропроводку придется заменить на трехжильную.

С правилами выбора для обустройства ванных и санузлов предлагаем ознакомиться в статье, посвященной этим вопросам.

Обзор схем электропроводки для жилых помещений

Перейдем к конкретным схемам, которые можно применить в процессе планирования разводки в собственном помещении. При составлении чертежа важно учесть расстановку и мощность стационарной техники, условия использования электроприборов, комфортное для использования размещение розеток и выключателей.

Вариант #1: однокомнатное жилье или студия

Отличительная черта однокомнатного жилья – минимальное, по сравнению с остальными вариантами, количество электроприборов, соответственно, образуется меньшее количество подключаемых линий. Но это не значит, что для кухни или санузла не нужно планировать отдельные группы – общие принципы лучше сохранить.

Вариант схемы проводки для 1-комнатной квартиры с учетом того, что в каждом помещении планируется установить один прибор освещения

Рассмотрим, что обязательно следует предпринять при составлении схемы разводки электрики в однокомнатной квартире:

выбрать основные параметры электрической сети;
рассчитать нагрузку, подобрать кабель и УЗО;
выбрать схему подключения (1 или несколько групп).

Решив эти вопросы, составить схему будет намного легче.

Параметры электрической сети

Сложно заранее решить, какие приборы будут установлены во всей квартире, тем не менее, хотя бы приблизительное их количество необходимо, чтобы правильно подсчитать суммарную мощность.

Важно определить и места их размещения, так как использование удлинителей и фильтров в дальнейшем создаст дополнительные проблемы для сети и испортит дизайн интерьера.

При выборе мест для монтажа розеток и выключателей вспоминаем требования ПУЭ: рекомендуемая высота от пола для установки розеток – 0,3-1,8 м, выключателей – 0,6-0,9 м. Ориентируемся на удобство пользования

Также важно выбрать способ прокладки кабелей – открытый или закрытый. предполагает укладку проводов поверх декоративной отделки стен. В этом случае чаще всего проводку прикрывают пластиковыми коробами, но в отдельных случаях оставляют на виду.

Монтаж проводов в открытом виде даже приветствуется, если дизайн интерьера выполнен в стиле лофт или кантри: стилизованные винтажные розетки и находящиеся на виду провода являются частью декоративного оформления

Преимущества открытой проводки:

возможность установки после или во время ремонтных работ;
быстрый монтаж;
в любое время можно подключить еще одну линию.

При монтаже скрытой проводки придется штробить стены, чтобы все провода замаскировать под финишной отделкой. Проще с подвесными конструкциями: подводку для системы освещения можно спрятать над натяжным покрытием или коробом из гипсокартона.

У скрытой проводки плюсов немного, но они весомее:

предъявляются не такие строгие требования к параметрам и условиям монтажа;
увеличиваются допуски к номинально разрешенным токам;
сохраняется интерьерная целостность.

Традиционно в новых квартирах используют скрытую разводку, а открытым способом пользуются только в виде исключения (например, при прокладке новой линии в уже отремонтированной квартире).

Расчет нагрузки электросети

Чтобы рассчитать общую нагрузку электроприборов, необходимо знать номинальную мощность электроприемников, номинальный ток и напряжение электросети. Существует множество формул расчета, но лучше воспользоваться готовыми таблицами.

Таблица потребляемых мощностей наиболее распространенных бытовых электроприборов, которые обычно используются жителями квартир. Значения усредненные, поэтому для точного расчета необходимо знать характеристики приборов (+)

Рекомендуем для подсчета точной нагрузки обратиться к инженеру или воспользоваться компьютерной программой, потому что от результата зависит .

При выборе сечения кабеля необходимо учитывать не только материал проводки (медь или алюминий), но и способ прокладки (открытый или закрытый), так как у закрытой проводки теплопроводность меньше, следовательно, и ток также меньше (+)

По правилам, если внутриквартирные сети разделены на группы, то каждую отдельную линию необходимо оборудовать автоматом 25 А. Следовательно, при разбивке на группы учитываем суммарный номинальный ток (не более 25 А).

Существуют исключения: например, для осветительных сетей достаточно аппарата защиты на 16 А, но при условии, что группа включает в себя не более 20 розеток и ламп одновременно.

Какая схема подключения лучше?

Для однокомнатной квартиры возможны два варианта: питание от одной группы и питание от нескольких групп. Первый вариант в современных условиях практически не применим хотя бы потому, что для использования даже одного мощного бытового прибора (например, стиральной машины) необходима отдельная линия с аппаратом защиты.

Такие схемы могут существовать в квартирах старого жилого сектора, в которых на протяжении долгих лет не проводился ремонт, или на даче, где нет мощного электрооборудования. Получается, что даже для устройства электрики в однокомнатной квартире необходимо разделение на группы.

Примерная схема подключения электроточек по группам. Для кухни выделено целых три группы, обслуживающих электроплиту, малую бытовую технику и осветительную сеть

Эта схема практически применима к любому типу жилья, но точек подключения, соответственно, и линий, в 2- и 3-комнатных квартирах будет больше.

Вариант #2: 2-, 3-комнатная квартира

Принципиально электрическая разводка не зависит от количества комнат, но существует ряд особенностей, которые нужно учесть:

розеточную сеть лучше разделить на несколько групп – по количеству комнат;
осветительную систему также необходимо разделить по комнатам;
для кухни следует выделить как минимум три линии – для приборов освещения, мощного оборудования и малой бытовой техники;
если санузел раздельный, лучше также использовать разделение на 2 группы.

Учитывая, что большая площадь квартир характерна для жилья элитной категории, в схемы разводки включают охранное оборудование.

Примерная схема установки защитной аппаратуры для квартиры с двумя комнатами. Предполагается, что кроме розеточных и осветительных групп в квартире установлена система видеонаблюдения и охранная сигнализация

Если составлением схемы и монтажом занимаются специалисты, то и у вас по окончании работ должна остаться схема – на случай ремонта или возникновения непредвиденной ситуации.

Схема установки розеток и осветительных приборов в трехкомнатной квартире. При составлении схемы электропроводки для многокомнатных квартир лучше использовать несколько чертежей, так как в одном сложно обозначить все группы, включая слаботочные

По разработанной схеме прокладки электролиний и установки электроточек можно смело выполнять монтаж . Желательно избегать изменений в спланированной разводке во время производства работ. Однако если в них возникнет необходимость, корректировку схемы нужно делать с учетом вышеизложенных правил.

Составляя , обязательно следует указать входное электрооборудование и параметры кабеля из входной группы.

Выводы и полезное видео по теме

Составить схему электропроводки можно в виде чертежа, сделанного вручную, или используя компьютерную программу. Пример разводки для квартиры в трехмерном компьютерном изображении:

Профессиональные советы от практиков:

Тонкости различных видов подключения розеток и выключателей:

Провести электрическую сеть в квартире, защитив все устройства и правильно распределив нагрузку, можно при одном условии – если вы являетесь квалифицированным электриком.

Работать с распределительным щитом без специального допуска нельзя. Следовательно, поменять розетку или подключить вытяжку можно и самостоятельно, а более серьезные работы лучше перепоручить специалистам.

Хотите поделиться личным опытом в составлении схемы для модернизации или ремонта электролиний в квартире? Есть вопросы или ценные рекомендации? Пишите, пожалуйста, комментарии в расположенном ниже блоке.

Руководство по монтажным схемам | Семейный мастер на все руки

У вас есть проект по электрике своими руками, но вам непонятны электрические схемы? Выполняйте их шаг за шагом, и вскоре вы будете выполнять электромонтажные работы как профессионал.

Сегодня я смеюсь над этим. Но когда я был учеником второго года и мой мастер вручил мне электрическую схему, я ненадолго запаниковал. Я увидел кучу ящиков и множество, казалось бы, хаотично нарисованных линий. Это было похоже на мешанину из спагетти с квадратными фрикадельками.

«Конечно, я уже видел их раньше», — сказал я нетерпеливо. К счастью, я знаю свои пределы, поэтому моими следующими словами были: «Но вы можете пройти это со мной?»

Три года спустя я подключаю систему управления освещением (сеть ламп, переключателей, датчиков и реле) для кабинета компьютерной томографии (КТ) в крупной больнице. Как я прошел путь от неуверенного ученика до гения электрических схем?

Для меня это было время и терпение, часто со стороны моих инструкторов. Но держу пари, у вас нет трех лет, чтобы понять это — у вас прямо сейчас есть проект. Так как же читать электрическую схему? И вообще, какие они?

Давайте пройдемся по ним вместе.

На этой странице

Что такое электрическая схема?

Схема соединений представляет собой упрощенное представление проводников (проводов) и компонентов (устройств, источников света, двигателей, переключателей, датчиков и т. д.), составляющих электрическую цепь или электрическую систему. Некоторые электрические схемы показывают точные соединения, которые должны быть выполнены для работы системы, в то время как другие предлагают графическое представление того, как электричество течет по цепи.

Схемы подключения могут быть простыми (одна розетка) или сложными (управление освещением в помещении КТ). Схема подключения розетки содержит изображения или линейные чертежи розетки и проводов источника питания. Он показывает установщику, где именно на розетке нужно прикрепить горячий, нейтральный и заземляющий провода.

Более сложные системы, такие как кабинет КТ, имеют схему, показывающую общую компоновку системы, а также более подробные схемы отдельных компонентов и того, как они связаны друг с другом.

Электрические схемы часто легче интерпретировать, чем письменные инструкции, особенно для людей, незнакомых с электрическими системами и понятиями. Если вы можете взять палец и проследить линию от одного места к другому, вы можете следовать электрической схеме.

Для чего используется электрическая схема?

Схема соединений представляет собой сложную информацию, представленную в удобном визуальном графическом виде. Схемы подключения отлично подходят для установки электрических устройств и устранения неполадок, когда система не работает.

Допустим, вы хотите установить датчик присутствия, чтобы выключать свет и кондиционер, когда вас нет дома. Когда вы вытаскиваете его из коробки, из него может торчать шесть или более проводов. Какой провод куда идет? Все ли они подключаются? На схеме подключения все расписано.

Схемы подключения предназначены не только для внешних компонентов, таких как подключение датчика присутствия к оборудованию питания, освещения, отопления, вентиляции и кондиционирования воздуха (HVAC). Схемы подключения также применимы к внутренней проводке, такой как печатная плата внутри компьютера или стиральной машины.

Схемы электропроводки также могут отображать, как электричество течет в цепи. На этих диаграммах показаны источник питания и напряжение, а также нагрузки (освещение и оборудование) и любые компоненты, влияющие на поток электроэнергии, такие как выключатели. Этот тип, называемый схемой, чаще всего используется инженерами и другими специалистами-электриками.

Как читать электрические схемы

Сначала найдите ориентир. Это может быть источник питания, свет или датчик, который вы устанавливаете. Посмотрите на картинку и найдите провода, отходящие от устройства. Следуйте по линиям, чтобы увидеть, где они заканчиваются. Они могут не все пойти в одно и то же место. Датчик присутствия будет иметь некоторые провода, которые идут к трансформатору, а другие — к оборудованию HVAC и освещению.

Если вы видите точку на пересечении двух или более линий, соедините эти провода вместе. Но если линия «перепрыгивает» через другую в форме полумесяца или пересекает другую без точки, не соединяйте их.

На схеме подключения показано, куда подключать каждый провод на устройстве. На схеме розеток может быть написано «Line In», что означает горячий провод от источника питания, «Neutral» и «Ground». Или это может быть «черный», «белый» и «зеленый». Выполняйте соединения точно так, как указано, иначе устройство не будет работать.

На схемах, показывающих электрический ток в цепи, используются стандартные символы для представления электрических компонентов. Земля представляет собой вертикальную линию с тремя последовательно меньшими горизонтальными линиями под ней. Переключатели представляют собой диагональные линии, исходящие из линии, представляющей электрический поток.

Чтобы прочитать эти схемы, начните с источника питания и проследите линию через все компоненты системы.

Типы схем подключения

Существует три основных типа схем подключения:

Электропроводка : Изображает электрические устройства в виде рисунков или рисунков, соединенных линиями, изображающими провода. На электрических схемах показаны конкретные электрические соединения.
Иллюстрированный : Показывает, как компоненты связаны с другими в той же цепи, но содержит менее подробную информацию об электрических соединениях.
Схема : представляет поток электричества через цепь и ее компоненты. Нарисован стандартными символами.

Домовладельцы, выполняющие электромонтажные работы своими руками, скорее всего, обратятся к основным схемам электропроводки и графическим схемам, обычно включенным в инструкции к электрическим устройствам.

Схемы подключения сабвуфера, динамика и усилителя

Схемы подключения можно найти в приложении KICKER U для iOS или Android.

Приложение KICKER U для iOS
Приложение KICKER U для Android

Или щелкните следующие ссылки, чтобы загрузить необходимую помощь прямо сейчас!

Варианты проводки с одной звуковой катушкой

На следующих схемах показаны наиболее популярные конфигурации проводки. На них показана типовая схема подключения одного канала. Перед подключением динамиков проверьте в руководстве по эксплуатации усилителя минимальный импеданс, который может выдержать усилитель. Помните: 4 Ом моно эквивалентно 2 Ом стерео.

Варианты подключения двойной звуковой катушки

На следующих схемах показаны наиболее популярные конфигурации подключения при использовании вуферов с двойной звуковой катушкой. На них показана типовая схема подключения одного канала. Перед подключением динамиков проверьте в руководстве по эксплуатации усилителя минимальный импеданс, который может выдержать усилитель. Помните: 4 Ом моно эквивалентно 2 Ом стерео.

Формулы сопротивления

Серийное сопротивление: Rt = R1 + R2 …

Параллельное сопротивление: Rt = (R1 x R2) / (R1 + R2)

Таблица силовых кабелей

Рекомендуемый минимальный размер манометра

Потребление (А)	До 4 футов	от 4 до 7 футов	от 7 до 10 футов	от 10 до 13 футов	от 13 до 16 футов	от 16 до 19 футов	от 19 до 22 футов	от 22 до 28 футов
0-20	8	8	8	8	8	8	8	8
20 — 35	8	8	8	8	8	8	4	4
35 — 50	8	8	8	8	4	4	4	4
50 — 65	8	8	4	4	4	4	4	1/0
65 — 85	8	8	4	4	4	4	1/0	1/0
85 — 105	4	4	4	4	4	1/0	1/0	1/0
105 — 125	4	4	4	4	1/0	1/0	1/0	1/0
125 — 150	4	4	4	1/0	1/0	1/0	1/0	1/0

Политика конфиденциальности | Возврат и возмещение
