Как правильно установить спутниковую тарелку

Для того чтобы самостоятельно, не имея никаких практических знаний, собрать и установить комплект спутникового телевидения у себя дома, нужно соблюдать определенную пошаговую последовательность работ.

Рассмотрим основные моменты, на которые стоит обратить особое внимание при сборке тарелки, схемы подключения проводов, а также сделаем акцент на частых ошибках, которые совершают неопытные монтажники.

Материалы для монтажа

Начнем с необходимых материалов. Для сборки вам потребуются:

  • сама тарелка
  • мультифиды – крепеж для головок

Без них, при наличии нескольких головок, у вас получится вот такая елка.

  • кронштейн крепления — «нога»
  • TV тюнер или ресивер
  • радиочастотный коаксиальный кабель с волновым сопротивлением минимум 75 Ом (РК 75 или западный аналог RG и SAT) + F разъемы к нему
  • конвертеры или головки – обычно от одной до 3-х штук (при сборке так называемого «Горыныча»)
  • коммутатор Diseqc – он переключает сигнал с одной головки на другую, когда их несколько
  • мультисвитч

Он потребуется, если вы захотите одновременно подключить несколько телевизоров от одной тарелки.

Для начала, более подробно стоит рассмотреть сами конвертеры.

Они различаются по поляризации. Бывают модели:

  • с линейной поляризацией (вертикальной и горизонтальной)
  • с круговой поляризацией

С круговой используются для приема каналов Триколор ТВ и НТВ+ со спутника 36 градусов. Для приема МТС и Телекарта потребуется с линейной поляризацией Ku диапазона.

Отличить их можно по маркировке. Слева на рисунке круговой, справа — линейный.

Еще у них может быть разное количество выходов:

  • один
  • два
  • четыре
  • восемь

Сам конвертер состоит из трех основных элементов:

  • электронный блок

Под крышкой облучателя можно увидеть диэлектрическую пластинку. Ее наличие говорит о том, что это конвертер круговой поляризации.

То есть, его можно применять для приема каналов Триколор и НТВ Плюс. Чтобы превратить такой конвертор в линейный, для поиска других спутников, достаточно вытащить и убрать пластину.

Кстати, пропадание или ухудшение сигнала, иногда может быть связано с повреждением этой пластинки. Она из-за перепадов температур на улице, постепенно разрушается и выкрашивается.

Специальные конвертеры для мультисвитчей имеют 4 выхода.

При этом они все не равнозначны. Один с вертикальной, другой с горизонтальной поляризацией. Плюс два поддиапазона – верхний и нижний. Это имеет значение при подключении кабелей через мультисвитч.

Схемы подключения мультисвитчей

Сам мультисвитч необходимо подбирать в зависимости от количества кабелей и телевизоров в вашем доме. Схемы подключения проводов для самых популярных спутников следующие:

  • для спутника Amos 2/3 4.0w достаточно одного кабеля SAT. Разъемы подключаются в порты по картинке ниже:
  • для Astra 5.0E потребуется уже два кабеля. Порты для подключения:
  • для Eutelsat 36. 0E, где находятся каналы НТВ+ тоже нужны два кабеля. Схема их подсоединения:
  • для Eutelsat 36.0E, но уже с каналами от Триколор можно обойтись одним кабелем. Он подключается ко входу H, Hi.

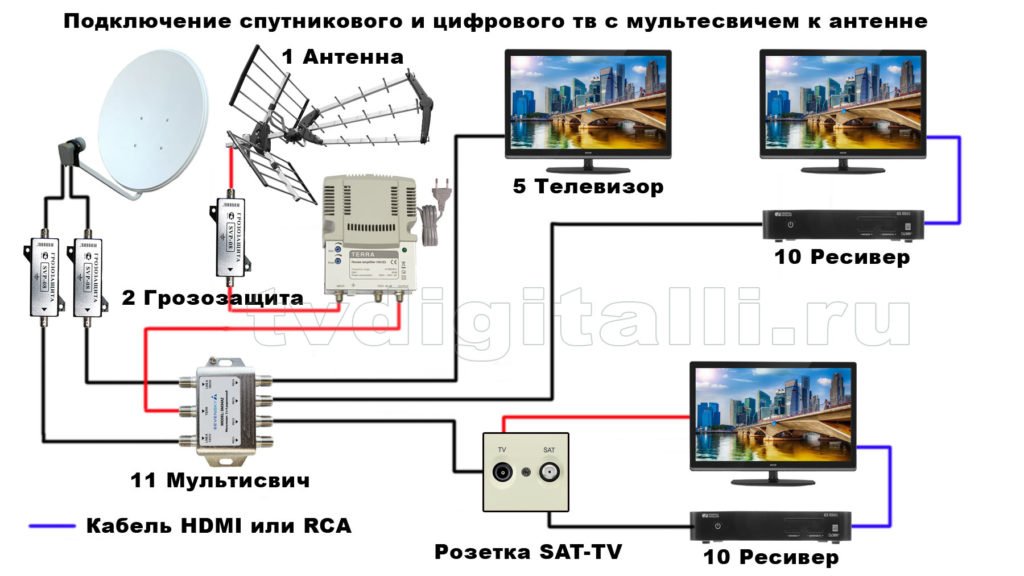

Если у вас есть еще и обычная телевизионная антенна, то мультисвитч обязан иметь вход TerrTV.

Схема подключения через мультисвитч спутника ABS-2A для приема пакета каналов от МТС:

Имейте в виду, при использовании мультисвитча дайсик=Diseqc уже не понадобится.

Сборка спутниковой тарелки

Из инструмента для сборки обычно хватает пары рожковых ключей на 10 и 13, плюс крестовая отвертка. Для крепежа к стене потребуется перфоратор и анкерные болты.

Когда определились с комплектацией, перво-наперво необходимо правильно собрать саму тарелку. Здесь есть несколько нюансов.

Так например, при сборке траверсы обратите внимание, что поперечная планка, которая крепится к самому зеркалу тарелки, должна накладываться именно поверх нее.

Если ее прикрутить с другой стороны, а физически это возможно, тогда:

  • во-первых, у вас будет плохая соосность отверстий
  • во-вторых, обратный конец траверсы, где цепляются головки, уйдет из фокуса

В результате чего, изначально будет тяжело поймать хоть какой-то сигнал. Кроме этого, крепление которое идет на кронштейн, при настройке спутников над горизонтом (относительно вашего географического проживания), должно цепляться регулируемой частью вниз.

А для спутников находящихся ниже горизонта — наоборот, регулируемой частью вверх.

Так как в этом случае, вам уже понадобится не поднимать, а опускать зеркало.

Как собрать мультифид

Сборка мультифида также сопряжена с некоторыми особенностями. В разборном комплекте изначально идут два неодинаковых “ушка”. Одно больше, другое меньше.

Маленькое одевается на собранную с пластиком трубку.

Большое крепится за центральную траверсу. При этом оба уха можно расположить относительно друг друга двумя разными способами.

На одном уровне или в разных плоскостях. Большинство монтажников располагают именно в одной плоскости.

Хотя если сделать наоборот, это позволит легче выполнить самую начальную настройку спутниковой антенны и сэкономит время при поиске дополнительных боковых спутников.

Головки в собранном виде окажутся на разных уровнях, одна выше, другая ниже.

Собственно, как и летают по горизонту сами спутники.

Но это конечно справедливо, если у вас конвертеры будут ловить три разных спутника. Когда две головки ловят один спутник, например Eutelsat 36E, но с разными пакетами программ, тогда размещайте их в одной плоскости.

А вот третью голову, монтируйте как описано выше. Разбежка между конверторами также зависит от диаметра зеркала. Чем меньше его размер, тем ближе головки будут расположены друг относительно друга.

После того как прикручена планка, постарайтесь хотя бы на глаз выставить головку так, чтобы центральная ось пластика (где сходятся две половинки литья), и это самое крепление к траверсе, оказались под углом 90 градусов. Далее все будет регулироваться относительно этого первоначального положения.

Порядок чередования мультифидов также имеет значение. Первым и ближним к тарелке должен располагаться тот мультифид, позиция спутника которого, ближе к вашему месту проживания.

Например, если вы живете за 40 градусом, то сначала на вашей тарелке должен идти Eutelsat 36.0E, далее Hotbird 13E, и последним Astra 5.0E. Тоже самое по аналогии с другими спутниками.

После закрепления тарелки на стене или крыше, прокладываете от этого места до тюнера или свитча коаксиальные кабели.

Каждый конец подписываете от какой именно головки он идет.

Если у вас дайсек, выходной кабель будет один.

Подключение F разъема

Чтобы подключить коаксиальные кабели, их нужно зачистить и одеть на них F-разъемы. Сделать это можно двумя способами.

1-й способ – срезаете ножом только внешнюю оболочку кабеля на расстоянии 20-25мм. Экран повреждать нельзя.

Все проволочки аккуратно загибаете на оболочку.

Теперь нужно снять изоляцию с центральной жилы. Она должна выступать от экрана максимум на 2мм.

После этого накручиваете F коннектор.

Лишний запас центральной жилы укорачиваете, оставляя не более 5мм от плоскости разъема.

2-й способ попроще. Опять берете канцелярский нож. Отступаете примерно 1см от края кабеля и обрезаете всю изоляцию. Включая внешнюю и внутреннюю, вплоть до центральной жилы.

После чего, отступив 3мм, срезаете только наружную оплетку.

Контролируйте, чтобы между оплеткой и центральной жилой не попало никаких ворсинок и проволочек.

Более снимать изоляцию и ничего загибать не нужно. Просто сверху вставляете и накручиваете f разъем.

Далее делаете разводку кабелей по квартире по всем комнатам, где у вас стоят телевизоры. Все их также подписываете.

При этом, гораздо надежнее заводить кабель напрямую в девайс, а не подключать через спутниковую ТВ-розетку. С этим может быть связана как потеря качества, так и вообще пропадание сигнала.

Схема подключения проводов при использовании мультисвитча может выглядеть вот таким образом:

Подключение Diseqc

При наличии только дайсика, подключение и настройка спутников производится в следующей последовательности.

Запомните, что любой уважающий себя магазин спутникового оборудования и подобных систем, всегда продает тюнеры уже прошитыми на те или иные каналы и спутники. Иначе, его просто-напросто выживут с рынка конкуренты.

При этом, при покупке обязательно попросите продавца, что бы он написал вам порты Diseqc коммутатора, так как они были выставлены им при настройках. Именно по этим портам вам придется делать все подключения кабелей.

При монтаже вы сначала подсоединяете кабели на головки, а затем заводите их на дайсик. Как раз таки на нем, желательно подключить все изначально с “заводскими” настройками тюнера.

Если у вас какой-либо спутник в ресивере настроен на первый порт, соответственно и не дайсеке он должен идти на порт№1. Если на второй, то и в коммутаторе задействуется порт №2 и т.д.

Все входные порты всегда подписаны. Центральный одиночный разъем – это выход на сам тюнер.

Поиск спутника и каналов

Настройку и поиск спутника можно выполнить без навороченных приборов с применением самого ресивера.

Правда придется тащить на крышу сам тюнер + какой-нибудь маленький телевизор.

Если вы конечно не будете устанавливать мотоподвес.

Еще такую настройку делают вдвоем. Один человек на крыше двигает тарелку, другой по сотовому телефону контролирует сигнал дома на ТВ.

Если же вас не устраивает ни один, ни второй вариант, можно прикупить у китайцев дешевый портативный прибор для настройки и анализа спутникового сигнала — здесь или вот здесь.

Тогда настройка вообще не составит большого труда. Кстати, он пригодится и в дальнейшем, если после сильного ветра у вас ухудшится сигнал или вы захотите со временем добавить спутник, а может вообще поменять головки.

Настроить спутники с МТС и Триколор, вместо Amos, Astra и т.п.

Настройку начинайте с центральной головки. Изначально выставляете тарелку с небольшим подъемом к горизонту. Для того, чтобы сориентироваться в направлении, посмотрите на ближайших соседей.

В наше время, вы уже явно не будете первопроходцем, и найти пару тройку настроенных тарелок не составит большого труда. Иногда их настолько много, что они мешают друг другу.

В крайнем случае можно воспользоваться программами на смартфонах – Спутник Director или SatFinder.

Устанавливаете программку, запускаете ее и начинаете крутить смартфон по разным направлениям в поисках нужного спутника. Координаты большинства из них уже забиты в программу и ничего искать не нужно.

Значок, обозначенный кружком или крестиком, будет показывать верное направление для спутниковой тарелки. По нему и сверяйтесь.

Включаете тюнер, выбираете спутник с центрального конвертера и ищите хоть какой-то сигнал с этой головки. Поиск производится подниманием, опусканием и поворотом самой антенны.

Качество сигнала указывается в виде шкалы в процентах и располагается в нижней части экрана. Вам нужно добиться максимально возможного значения.

Для этого очень-очень медленно начинаете поворачивать тарелку в разные стороны. Само зеркало при этом закрывать нельзя.

Если сигнала нет, или он очень плохого качества, тарелка немного опускается. Далее процесс разворота по сторонам повторяется. Как только по высоте попался сигнал хорошего качества, тарелка предварительно фиксируется по вертикали.

После чего, опять можно покрутить ее по сторонам вправо-влево, чтобы найти максимально возможное качество. Тут никогда не будет 100%, просто ищите максимально возможную цифру – 68-75% и т.д.

Найдя наилучшее положение, окончательно зажимаете поворотный механизм вправо-влево. Только не затягивайте сразу до конца по одному болту, иначе тарелку уведет в сторону на пару градусов. Закручивайте гайки равномерно, как на колесах авто или головке двигателя.

Когда углы все выставлены, необходимо опять отрегулировать всю конструкцию по высоте. Ослабив крепеж, начинаете ее поднимать или опускать по вертикали, все время контролируя сигнал.

Запомните, что максимум всегда ищется методом опускания вниз.

Если вы его нашли и прошли дальше, в сторону уменьшения, поднимите тарелку обратно чуть повыше и дойдите до той точки, в которой максимальный сигнал только-только начинается.

Для чего это нужно и что это дает? В процессе длительной эксплуатации под тяжестью снега, ветра, дождей, тарелка все равно будет уходить немного вниз, ухудшая сигнал.

Вам же нужно выставить ее как бы в натяжечку. Это сохранит качество сигнала на долгое время.

Имейте в виду, что тарелка изначально должна быть закреплена на стене или крыше ровно по уровню.

Если это не соблюдается, то найдя максимум сигнала по горизонтали, вы начнете искать max по вертикали. И в процессе этого, положение по горизонтали будет уходить. Придется несколько раз юстировать горизонталь-вертикаль.

Далее переходите к следующей стадии настройки – прокручивание вокруг своей оси центрального конвертера по часовой или против часовой стрелки. Здесь также можно добиться улучшения сигнала на несколько процентов.

Таким образом вы настроили саму тарелку и центральную головку. Переходим к настройке боковых конвертеров от других спутников.

Переключаете тюнер на следующий спутник и вызываете его информационную строку. Конвертер этого спутника также благодаря мультифиду можно вращать вверх-вниз, приближать или удалять от тарелки.

Также как и со средней головкой, сначала ищите максимум на вертикали, а потом приближаете или удаляете боковой конвертер к центральному. В конце настроек проворачиваете его вокруг оси.

При настройке спутников от боковых конвертеров, особо обратите внимание на то, где вы стоите относительно тарелки. На боковые головки сигнал со спутника поступает в центр зеркала и отражаясь как в бильярде попадает на конвертер.

Так вот, для того чтобы не перекрывать этот сигнал своим телом, вы должны располагаться с ближайшей стороны настраиваемой головки, а не с противоположной.

После поиска и настройки спутника со всех трех конвертеров, процесс можно считать завершенным. Спрячьте и загерметизируйте дайсик от дождя и осадков, а также надежно закрепите спутниковые кабели хомутами, чтобы их не болтало ветром.

Ошибки монтажа и подключения

1Неправильная сборка траверсы

На самом начальном этапе не ошибитесь с крепежом траверсы для размещения конвертеров. Она должна быть установлена под кронштейн, а не сверху него.

В противном случае возникнут большие проблемы с поиском сигнала даже на центральной головке. Виновата будет именно неправильная фокусировка.

2Использование проходных розеток

Проходные розетки это первый враг спутникового телевидения. От таких девайсов, сигнала вообще может и не быть.

Поэтому применять можно только оконечные. Часто они идут в паре с телевизионными.

3Разветвители

Их можно применять только для аналогового телевидения. Спутниковое TV не должно иметь никаких разветвителей. Дело в том, что трансляция каналов обычно происходит на двух поляризациях.

И разветвитель не в силах одновременно пропустить их через себя. В итоге часть каналов на каком-то телевизоре просто будет отсутствовать.

4Большое количество соединений

Любое соединение это потеря качества сигнала, в том числе и на казалось бы удобных розетках.

Особо следите за тем, чтобы отсутствовали соединения в местах высокой влажности – чердачные помещения. В плохую погоду сигнал из-за этого вообще будет пропадать.

5Дешевый кабель

Не покупайте китайский кабель сомнительного производства. От качества кабеля может зависеть почти половина уровня того сигнала, который доходит от тарелки до ресивера.

6Неправильная изоляция Diseqc

Никогда не обматывайте дайсек в полиэтиленовый пакет. Даже если это и спасет от прямых капель дождя, то внутри со временем все равно образуется конденсат.

И именно он станет причиной выхода из строя коммутатора, которому обязательно требуется вентиляция и сообщение с воздухом. Самый простой и дешевый вариант — пустая пластиковая бутылка, тоже не особо спасает.

Поэтому лучше всего, рядом с тарелкой разместить влагозащищенную коробку и установить коммутатор в нее.

7Изолирование F-разъемов

Также не обматывайте изолентой F коннекторы. Такая изоляция плохо помогает от ржавчины, и только ухудшает ситуацию, так как влага рано или поздно все равно проникает под изоленту.

И вместо того, чтобы постепенно испариться или скатиться с поверхности разъема, она на нем задерживается и ускоряет процесс коррозии в несколько раз. Еще не забывайте одевать изолирующий колпачок на свободный порт Diseqc.

Источники — //cable.ru, Кабель.РФ

Статьи по теме

как подключить спутниковую тарелку к телевизору

Несмотря на существование огромного количества альтернатив, спутниковое телевизионное вещание продолжает пользоваться спросом. В этой статье мы собираемся подробно рассказать, как подключить спутниковую тарелку к телевизору.

Подключение спутникового ТВ не сопряжено со значительными хлопотами или серьезными денежными тратами. Пользователю открывается широкий ассортимент бесплатных каналов, не требующих внесения абонентской платы, а также возможность приобрести платную подписку.

Подобрать спутниковый телеканал по своему вкусу может любой человек. Видео и аудиосигналы со спутника, как правило, отличаются высоким качеством.

Принцип работы антенны

Спутниковое телевидение представляет собой систему передачи информации от источника данных к потребителю через ретранслятор. В роли ретранслятора выступает спутник, находящийся на круговой орбите Земли над экватором. Система спутников позволяет передавать сигнал на территории значительных размеров. В сравнении с наземным эфирным вещанием, этот вид трансляции намного эффективнее передает данные.

Оборудование для улавливания и обработки сигналов спутникового телевидения:

  • Спутниковая антенна. Существует много типов антенн для приема сигналов со спутника. Самым известным типом спутниковой телевизионной антенны является параболическая «тарелка». Внешне выглядит как вогнутый диск. Спутниковая тарелка является зеркальной антенной. Электромагнитные волны попадают на металлическую поверхность тарелки и отражаются рефлектором.

  • Спутниковый конвертер. Это прибор, заключающий в себе усилитель сигнала и преобразователь частот, работающий на понижение. Монтируется конвертер на облучатель антенны. Питается электричеством и соединяется с приемником посредством коаксильного кабеля. Установив несколько спутниковых конвертеров сразу, можно улавливать много бесплатных телеканалов.

  • Спутниковый тюнер, он же приемник-ресивер – это небольшая плоская коробочка. Принимает телесигналы и декодирует, приспосабливая их для дальнейшей передачи по проводам на телевизионное устройство. Ресивер может быть встроен непосредственно в корпус телевизора. В этом случае кабель от конвертера поступает прямо в телевизор, или на переходник.

Как подключить телевизор к спутниковой тарелке

Способы подключения:

Прямое подключение к телеприемнику

Прямое подключение возможно, только если телевизор оснащен тюнером DVB-S2 для расшифровки сигналов цифрового вещания. Наличие тюнера в приборе можно проверить в техническом паспорте изделия, или на странице характеристик товара в онлайн-магазине. После подключения кабеля от спутниковой тарелки, телевизор сможет улавливать сигналы от бесплатных зарубежных каналов.

Чтобы смотреть российские спутниковые каналы, вам понадобится CAM-адаптер с оплаченной картой доступа к телевизионному каналу. В телевизор он загружается через PCMCIA-слот.

ВАЖНО! Перед оформлением подписки на канал и приобретением CAM-модуля, убедитесь в совместимости модели вашего телевизора с предоставляемым от провайдера адаптером.

Установка тарелки

Выберите правильное место для установки оборудования. Чтобы принимать сигналы телевизионной трансляции, тарелка должна быть точно наведена на спутник. Прохождению сигнала мешают любые физические помехи: деревья, стены, расположение дома в низине.

ВАЖНО! Тарелка должна оставаться в зоне досягаемости и после монтажа. Для корректной работы устройства, тв-антенну понадобится правильно настроить.

ТВ-спутники рассредоточены в областях, простирающихся от юго-востока на юго-запад. Сконцентрированные на юге спутники находятся выше всего от линии горизонта.

Подготовка кабеля

Коннектор F, также известный как F-разъем, используется для передачи сигнала высокой частоты до 2150 МГц. Правильный F-коннектор представляет собой резьбовую втулку. Ставится на коаксильные кабели с диаметром до 7 мм. Для соединения с кабелями до 11 мм требуются специальные насадки.

ВАЖНО! Для подключения через F-коннектор, на телеприемнике или телеантенне должен быть специальный разъем. В противном случае вам потребуется дополнительно приобрести переходник со стандартного антенного выхода на F-коннектор. Также можно подключить оборудование через антенный штекер.

Перед подключением спутникового тв:

  • Освободите кабель от верхнего изолирующего слоя. Под ним обнаружится экран кабеля, предназначенный для ограждения внешних участков цепей от воздействия электромагнитных полей электрического тока. Первичный экран выглядит как тонкий слой переплетенной проволоки.

  • Под первичным слоем расположен слой фольгированного экрана. Аккуратно срежьте его.

  • Внутри вы увидите центральную жилу. Она выглядит как тонкий медный прут. Ножом соскоблите эмаль с медной сердцевины провода.

  • Накрутите F-разъем на зачищенный провод.

  • Приспособление готово к подключению на ресивер. Чтобы подключить кабель к антенне, понадобится пристроить сверху дополнительный переходник. Другой конец кабеля проведите к конвертеру.

Спутниковый конвертер установлен на антенне. Представляет собой небольшой приемник в пластиковом корпусе, установленный на облучатель антенны.

Подсоединение и настройка

Как подключить спутниковое телевидение:

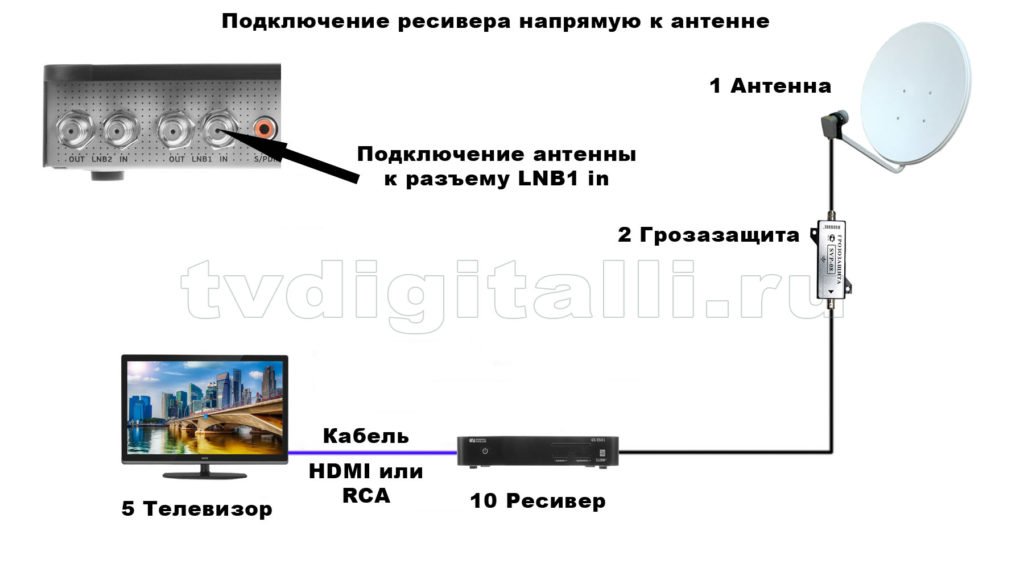

  • Найдите на корпусе телевизора разъем LNB Satellite IN. Это вход для спутниковой антенны. Вставьте туда штекер вашего антенного кабеля.

  • На вкладке, требующей выбрать источник входного сигнала, поставьте отметку напротив позиции «Спутник». Перейдите к следующему шагу.

Как правильно подключить принадлежащий нужному телеканалу спутник:

  • Выберите его в открывшемся списке и пройдите дальше.

  • Перед вами откроется окно с настраиваемыми параметрами. Установите значения качества входящего сигнала.

  • Добавьте спутник и пройдите дальше. Задайте поисковые условия.
  • Чтобы быстро найти и подключить источники бесплатного вещания, выставьте отметку «Пропуск зашифрованных каналов».

  • Перейдите к поиску трансляций. Во время поиска на экране будут высвечиваться найденные источники теле- и радиовещания. Вы можете остановить сканирование в любой момент. Уже обнаруженные каналы сохранятся в памяти устройства.

  • После завершения процедуры поиска, вы можете начать пользоваться каналами. Их настройку можно производить из раздела «Каналы». Оттуда можно настроить работу спутника и отсортировать каналы.

Настройка спутникового ТВ завершена. На пульте дистанционного управления должна быть кнопка INPUT.

Нажав ее, можно выбрать источник ТВ-сигнала:

  • Спутниковое вещание;
  • Кабельное ТВ;
  • сигналы высокочастотного телевидения HDMI.

Подключение через ресивер

ТВ-сигнал поступает на телевизионную антенну, а затем на ресивер. В этом приборе преобразуется формат сигнала.

Цифровое вещание декодируется ресивером, затем его сигналы переводятся в:

  • Аналоговые сигналы. Выводятся из ресивера для телевизора посредством разъемов SCART или RCA.
  • Цифровые сигналы для вывода через HDMI-интерфейс.

Сигналы от ресивера на телевизор поступают по ТВ-кабелю.

Разновидности разъемов для подключения по телевизионному кабелю к телевизору:

  • HDMI. Метод вывода сигнала через HDMI-интерфейс является наиболее удобным и современным. Проходящий через HDMI цифровой сигнал не нуждается в перекодировании на аналоговый. HDMI передает сигналы телевидения высокой четкости. Это подразумевает возможность наслаждаться самыми качественными разрешениями видео и многоканальной передачей звука. Приспособление также оснащено встроенной защитой данных от копирования. Через HDMI антенну можно провести к ноутбуку, чтобы смотреть с него телевизионные каналы.

  • Y Pb Pr – соединение через компонентный кабель, передающий видеосигналы одновременно по нескольким каналам. Самый высококачественный способ соединения. Передает сигналы для видео с разрешением 1080р, HDTV и используется для подключения антенны к телевизору через ресивер.

  • SCART – многополосной штекер, созданный для передачи аналогового и цифрового вещания. С его помощью тоже можно подключить кабель к антенне. Стандарт SCART упрощает соединение технических устройств, потому что присутствует на большинстве телевизоров.

  • RCA – композитный разъем типа «тюльпан». Имеет характерную вытянутую форму обмотки штекера и обеспечивающий подключение штырь на конце. RCA-разъемы различаются по цвету. Обмотка на штекере и опоясывающая разъем вставка на устройстве должны совпадать цветами.

  • RF-штекер, или коаксиальный радиочастотный разъём. Представляет собой продолговатый цилиндр с углублением на конце. Обеспечивает эффективное подключение ТВ, однако передает только сигналы не самого лучшего качества.

Чтобы успешно подключить спутниковое ТВ, достаточно иметь исправно функционирующие приборы и соединительные приспособления. Инструкции по подключению предельно просты и не должны вызывать затруднений. Разъемы, переходники и кабели можно заказать через интернет или купить в магазине электротехники.

Спутниковая антенна: устанавливаем и смотрим телевидение

Спутниковое телевидение дает пользователю больше контента, но у него более сложное оборудование, с чем и связана высокая стоимость. Невозможно просто купить комплект, нужно еще знать, какие устройства подойдут в конкретных условиях приема. Информация ниже поможет разобраться, как работает антенна и по какому принципу нужно ее приобретать.

Важно знать о телевидении

Телевидение со спутника работает по тому же принципу, что и иные форматы вещания. От вещателя отправляется волна излучения определенной длины, тем самым идет трансляция на конкретной частоте.

Для просмотра телевидения пользователю также требуется приемник, который принимает сигнал и транспортирует его по кабелю до устройства вывода изображения. В качестве него используются спутниковые антенны.

Ретранслятором телевидения служит спутник, размещенный на геостационарной орбите. Он передает сигнал в частотном диапазоне от 0.3 до 3 ГГц.

Ввиду большой дистанции и прохождения плотных слоев атмосферы только высокочастотное излучение может достичь поверхности Земли и поступить на приемник пользователя.

Преимущества

Основное достоинство технологии — глобальное вещание на большую территорию. Это позволяет телекомпаниям быстро развернуть трансляцию для большого числа пользователей. Излучение поступает перпендикулярно плоскости земли, исключая проблему сверхплотной застройки и особенностей рельефа. Спутниковое телевидение идеально работает в горной местности и крупных городах.

Также оно доступно пользователю в любых социальных условиях. Даже на территории с полным отсутствием инфраструктуры всегда доступна установка спутниковой антенны для приема сигнала.

Общие характеристики

Что входит в комплект оборудования:

Конвертер с тарелкой являются основными компонентами спутниковой антенны, которая далее и будет рассмотрена подробнее.

Характеристики антенны

У обоих ее компонентов, разное назначение. Важно также учитывать характеристики и функциональность каждого устройства.

Конвертер

Устройство принимает качественный сигнал только при прямом приеме и конвертер должен быть направлен ровно на спутник. В противном случае прием также возможен, но в облачную погоду будут наблюдаться явные помехи.

Каждая головка работает по разному принципу, от которого и зависит тип самой антенны:
  • Телевизионный приемник.
    Ее головка работает на прием сигнала вещания и передачи его по кабелю. С помощью нее операторы поставляют пользователю телевидение. К одной тарелке можно закрепить несколько головок разных операторов.Головки способны принимать АТВ и ЦТВ. В зависимости от стандарта принимаемого вещания, кабель от антенны подключается напрямую к телевизору или через ресивер.
  • Передатчик данных.
    Такая антенна может не только принимать, но и передавать сигнал, обмениваясь данными со спутником. Ее устройство более сложное и стоимость выше. Головка антенны используется для спутниковой связи, обеспечивает телевидением и выходом в интернет, а также позволяет пользователю вести трансляцию в теле- радио-эфире.

Оба вида конвертеров изготовляются из токопроводящего материала. В качестве защиты от внешней среды головка дополнительно покрывается изоляционным корпусом или надевается чехол.

Тарелка (рефлектор)

Волновому излучению свойственно рассеиваться, но это происходит уже на конечном пути от спутника — в плотных слоях атмосферы. Рефлектор обеспечивает гарантированное поглощение сигнала конвертером, фокусируя проходящее мимо него уже рассеянное излучение.

Тарелки должны быть желательно белого цвета, т.к. он гарантирует полное отражение излучаемой волны.

Область рассеивания сигнала зависит от толщины плотных слоев. В каждом регионе территория находится на разном уровне над морем.

В горной местности наименьшая толщина воздушных масс и рассеивание происходит слабее, в обратном случае наоборот — сигнал рассеивается максимально.

Ввиду этого фактора для качественного приема вещания от спутника устанавливается рефлектор разного диаметра. Для большинства регионов подходят спутниковые тарелки размером 0.6 м, однако в некоторых местах потребуется до 1.5м. Подключенное без тарелки не будет показывать (ЦТВ) или выведет изображение с сильными помехами (АТВ)

Место установки антенны

Сигнал со спутника поступает вертикально на приемник. Если на пути будет расположено бетонное строение, излучение будет отражено и направится в воздушное пространство, после чего рассеется полностью. Если же сигнал не принять — земля частично или полностью поглотит его.

Это связано с физическими свойствами волнового излучения, которое поглощается черным телом и отражается от светлой поверхности.

Исходя из этого, возможно принять только прямой сигнал, т.к. отраженное строением излучение удаляется от пользователя, а прием от земли невозможен. Следовательно, установка антенны возможна только на улице и с точным направлением на спутник. Между ним и конвертером не должно быть крупных преград.

В малонаселенной местности местом установки телевидения может служить каркас частного дома или столб. В городских районах монтаж выполняется на крыше, реже на фасаде (верхние этажи) многоквартирных домов.

Пользователь может продолжать использовать для домашнего ТВ обычную эфирную комнатную антенну. Нужно учитывать, что ресивер комплекта не предназначен для расшифровки DVB-T2 и потребуются разные приставки.

Достоинства и недостатки

Как уже выше рассмотрено, у принимаемой сигнал со спутника антенны есть два достоинства — это глобальный охват и подключение в условиях отсутствия инфраструктуры или невозможности принять качественный сигнал от наземного ретранслятора.

Однако это только поверхностные преимущества, за которыми следуют иные качества:
  1. Прием огромного числа каналов.
    Антенна принимает сигналы в частотном диапазоне от 1 ГГц до 3 ГГц.
  2. Высокая пропускная способность.
    Спутники могут передавать данные любого формата, в том числе и цифровой сигнал для трансляции Full-HD или интернет-соединения.
  3. Просмотр с любого устройства.
    Все функции по приему и расшифровке выполняет комплект.

Из минусов можно назвать только уличную установку антенны, которая требует больших затрат. Также пользователи некоторых регионов могут столкнуться с проблемой отсутствия комплекта нужного диаметра тарелки у конкретного провайдера.

В этом случае рефлектор и крепежные элементы потребуется приобрести отдельно.

Совет! Если у оператора для антенны есть тарелка нужного размера, лучше приобретать у него весь комплект. Такая покупка будет выгоднее, чем приобретение каждого устройства отдельно.

Монтаж спутниковой антенны лучше заказать в магазине или у специалиста, а настройку на телевизоре можно выполнить и самостоятельно.

Для этого нужно:
  • Подсоединить антенный кабель от конвертера к ресиверу.
  • Ресивер подсоединить к телевизору с помощью RCA или hdmi разъема.
  • Переключиться в телевизоре на физический канал, соответствующий разъему, к которому подключен ресивер.
  • Выполнить активацию телевидения (подробности узнать у оператора).
  • Выбрать спутник и значения модуляции (64 или 256 QAM для стандарта S или S2 соответственно).
  • Включить автоматический поиск каналов.

Внимание! Если один из конвертеров, который вещает только АТВ, подключена напрямую к телевизору в обход ресивера, программы от нее будут размещены на физических каналах телевизора.

Следовательно, их поиск приведет к удалению имеющихся телеканалов эфирного ТВ. Чтобы избежать этого, нужно выполнить ручную настройку каждой программы.

Если на данный момент подключена VHF-антенна, можно упростить процесс — сначала выполнить авто поиск цифровых, а после ручную настройку эфирных телеканалов, которых намного меньше.

Критерии выбора

При покупке антенны для телевидения есть как четкие требования, так и необязательные советы.

Для подбора комплекта важно придерживаться двум критериям:
  • Диаметр тарелки.
    Ее размер зависит от площади рассеивания принимаемого сигнала. Установку спутниковой тарелки нужно делать с учетом уровня местности над морем.
  • Конвертер.
    Нужно обратить внимание на материал корпуса. Если он токопроводящий, к нему обязательно должен быть чехол, т.к. при попадании влаги на диэлектрик сигнал сильно искажается.
  • Крепеж.
    Если комплект поставляется с несколькими конвертерами, для каждой должно быть предусмотрено независимое крепление (дисек), иначе не получится каждую отдельно направить в нужную сторону.

Приобретать антенны рекомендуется по следующему порядку:
  • Ознакомиться с предложением провайдеров.
    В этом поможет статья «…Выбор оператора».
  • Рассмотреть провайдеров с бесплатными каналами телевидения.
    С ним можно будет смотреть пакет каналов без платы за поставляемый контент.
  • Выбрать провайдеров,
    которые работают в регионе проживания, и уточнить наличие тарелки нужного размера.
  • Ознакомиться с тарифами и подключить желаемый пакет.

Такой подход поможет значительно сэкономить времени и средств, а также позволит получить качественное оборудование и спутниковое телевидение.

Загрузка…

Как правильно подключить спутниковую тарелку к телевизору без ресивера и с его помощью

Ключевым преимуществом спутникового телевидения является возможность его подключения и просмотра там, где прочие виды телевидения недоступны. Среди других плюсов можно назвать качественное изображение и звук, большое количество телевизионных каналов на любой вкус. Причем многие из них можно смотреть абсолютно бесплатно.

Сегодня буквально в каждом городе найдется компания, которая предложит комплект услуг по установке и настройке спутникового телевидения. Однако при наличии некоторых знаний и сноровки это можно сделать самостоятельно. Основные моменты подключения спутникового телевидения будут рассмотрены в статье ниже.

Что входит в комплект спутникового ТВ

Буквально на каждом тематическом форуме будет озвучена мысль о том, что комплект для приема спутникового ТВ можно собрать самостоятельно из отдельных компонентов. Но решение этой задачи не для среднестатистического пользователя. У него элементарно не хватит для этого знаний. Сегодня есть более простой выход. Достаточно нанести визит в ближайший салон провайдера спутникового телевидения. В офисе провайдера можно заключить договор на обслуживание, купить готовый комплект для приема спутникового телевидения и подобрать для себя оптимальный по цене и содержанию пакет каналов.

В среднестатистический комплект для приема спутникового ТВ входят (минимальный набор) следующие компоненты.

  1. Тарелка — дефлектор, отражатель радиочастотного излучения спутника. Сегодня провайдер предлагает для той или иной местности оптимальные характеристики этого элемента. То есть, тарелки 60 см для зоны хорошего покрытия, 80, 90 или 120 см для мест со слабым сигналом.
  2. Конвертер, необходимый для преобразования высокочастотного радиосигнала в электрическую энергию.
  3. Монтажный комплект для фиксации антенны.
  4. Штангу для крепления конвертера на дефлекторе.
  5. Базовый набор кабелей.
  6. Ресивер для преобразования сигнала и подключения обычных телевизоров.

Комплект оборудования может быть расширен или урезан по желанию пользователя. Например, не составит труда купить только антенну, ее монтажный набор и конвертер для тех, чьи телевизоры сразу оборудованы спутниковым тюнером. Или приобрести вместо базовой версии ресивера более сложный, в том числе с возможностью организации внутридомовой сети распределения сигнала или связи с интернет.

Как подключить телевизор к спутниковой тарелке

Для подключения телевизора к спутниковой антенне существует 2 способа:

  • кабель подключается напрямую к телеприемнику;
  • подключение происходит через ресивер.

Прямое подключение к телеприемнику

Как известно, для просмотра спутникового ТВ требуется ресивер. Но в современных телевизорах начали устанавливать цифровые тюнеры DVB-S2, которые дают возможность не использовать внешний ресивер, подключать к телику кабель напрямую с “тарелки”, и ловить ТВ с сателлита.

Чтобы узнать, поддерживает ли телевизор данную функцию, можно посмотреть на описание к аппарату, которое можно найти на разных сайтах, продающих бытовою электронику.

Но, к сожалению, телевизор будет ловить только бесплатные (не кодированные) иностранные каналы. Для того, чтобы смотреть отечественное ТВ через спутник, потребуется купить смарт-карту доступа, которая подключается к телевизору через PCMCIA интерфейс.

Карта приобретается вместе с пакетом подходящего сателлитного ТВ, который можно выбрать среди множества операторов, предлагающих данную услугу. Удобство от использования такого подключения очевидно:

  • нет необходимости приобретать отдельно ресивер;
  • для переключения каналов потребуется всего лишь один пульт.

Как выбрать место для установки антенны

Чтобы антенна показывала хороший прием, ее необходимо правильно разместить и направить. Самый простой способ решения этой задачи — шпионаж. То есть, можно подсмотреть, где установлены антенны у соседей, которые тоже пользуются услугами такого же провайдера.

Но более правильный вариант действий заключен в использовании информации, предоставляемой на сайте самого оператора связи. Здесь, как минимум, указан спутник, с которого ведется трансляция телевизионных каналов. Далее пользователь может:

  • воспользоваться интерактивными картами, которые предлагаются на сайте провайдера спутникового телевидения;
  • использовать приложения, которые можно скачать на сайте оператора услуг;
  • установить на свое мобильное устройство программу SatFinder, в которой есть обширный список спутников, из которого достаточно выбрать нужный.

Главное, что получит пользователь на основании таких данных и сервисов — понимание того, на какой стене дома установить дефлектор. Это самый важный шаг. Именно правильное размещение антенны позволит обеспечить прямую видимость спутника.

Важно! Высоту будущего расположения дефлектора выбирают так, чтобы на пути следования сигнала не было помех в виде веток деревьев, проводов, крупных объектов, других зданий.

Точное ориентирование тарелки

В данных, который получит пользователь от сервисов провайдера или сторонних приложений, есть показатели горизонта и азимута. Они описывают ориентировку антенны в пространстве для создания прямой линии видимости спутника. Это обеспечит эффективный прием сигнала.

Пользоваться данной информацией нужно так.

  1. Азимут описывает поворот антенны относительно направления на север. То есть, используя даже магнитный компас телефона, можно без труда правильно повернуть дефлектор в горизонтальной плоскости.
  2. Показатель горизонт описывает угол наклона антенны относительно вертикали. Для правильного ориентирования дефлектора понадобится отвес (груз на нитке) и транспортир.

Для того чтобы облегчить работу по настройке антенны, стоит сразу принять некоторые меры при ее установке. Так, удаленная на большое расстояние от стены штанга позволит вращать антенну без опасности ее блокировки. Если устройство устанавливается на балконе, лучше крепить его на углу, вертикальной стойке ограждения или бетонной конструкции.

Как закрепить антенну

В комплекте поставки антенны предлагается монтажный набор в виде пластин или поворотного блока. Для фиксации устройства нужно крепко зажать болты, закрутив соответствующие гайки. Делается это после тонкой настройки положения устройства. Предлагаемый производителем вариант достаточно надежен.

Однако антенна в ходе своей эксплуатации вибрирует. У нее высокая парусность, она дрожит на ветру. На нее приземляются птицы. Иногда последние устраивают там длительные посиделки. Поэтому со временем предлагаемое производителем крепление может ослабнуть и антенна сместится. Чтобы этого не произошло, рекомендуется сделать усиления.

Простой вариант выглядит так: зажимные гайки дублируются. Поверх основной после ее окончательного зажатия накручивается еще одна. Делается это очень плотно. Если есть шайба, предотвращающая раскручивание соединения, ее можно поместить между двумя гайками. Цена такого укрепления минимальна, а его надежность весьма высока.

Совет! Приваривать антенну намертво не рекомендуется. Во-первых, ее нельзя будет снять, например, во время переезда или на период длительного отсутствия хозяев. Во-вторых, делается невозможной любая перенастройка.

Поэтому вариант с дублированием зажимных гаек на обычном монтажном комплекте антенны является предпочтительным.

Подготовка кабеля

Когда монтаж тарелки закончен, потребуется подготовить F-разъем и кабель для подсоединения антенны к телевизору. F-разъем представляет собой простую втулку, которая закрепляется на кабеле накручиванием, поэтому важно, чтобы она имела резьбу.

Если в телевизоре или ресивере выход приспособлен под F-разъем, то подключить телевизор к спутниковой антенне будет несложно. В случае, когда в вашем телике обычный антенный выход, потребуется купить переходник.

Можно, конечно, купить и обычный антенный штекер, но они часто встречаются плохого качества. В случае F-ки с переходником, получается универсальный штекер, который можно подключить как к F-выходу, так и к антенному.

Перед тем, как подключить кабель к телевизору, проделайте следующее.

  1. Снимите верхний слой изоляции с кабеля. Вы увидите первичный экран, состоящий из переплетенной тонкой проволоки, который нужно отогнуть.
  2. Под первичным экраном можно увидеть второй – из фольги. Фольгированный экран обрезается, как показано на рисунке ниже.
  3. После этого, снимите изоляцию, чтобы добраться до центральной (медной) жилы.
  4. Перед тем, как подсоединить F-разъем (антенный штекер), сердцевину необходимо зачистить с помощью ножа от нанесенной на нее эмали, после чего на кабель накручивается F-ка. Теперь, его можно подключить к ресиверу, или, накрутив переходник – к антенному выходу. Второй конец кабеля подсоединяется к конвертеру, находящемуся на антенне.

Подсоединение и настройка

Для подготовки к просмотру ТВ, нужно сделать следующее:

  1. Штекер необходимо присоединить к разъему телика под названием “LNB Satellite IN” (настройка проводится на примере телеприемника LG).
  2. Теперь, после подключения антенны к телевизору, можно включить аппарат, перейти в настройки и выбрать автоматический поиск каналов.
  3. При запросе, где искать трансляции, требуется выбрать “Спутник” и нажать “Далее”.
  4. На этом шаге появляется возможность выбрать требуемый сателлит, для его последующего сканирования. Также на этой странице доступны другие настройки, относящиеся к данному спутнику. После его выбора, жмем “Дальше”.
  5. При выборе дополнительных настроек, появится окно с различными параметрами, где отображаются значения, относящиеся к качеству принимаемого сигнала, а также его уровню. На изображении ниже заметно, что уровень сигнала стоит на максимальном значении. Чтобы добавить новый сателлит, есть соответствующая кнопка, расположенная в верхней части окна. После закрытия этого меню и нажатия “Далее”, необходимо задать условия для поиска.
  6. Если у вас отсутствует CAM-модуль, и вы хотите найти бесплатные трансляции, то выставьте флажок напротив строки “Пропуск зашифрованных каналов”. После установки необходимых данных, кликните на “Выполнить”.
  7. Далее начнется поиск трансляций. Во время поиска можно наблюдать количество каналов ТВ и радио, которые были обнаружены. Если преждевременно остановить поиск, то каналы, найденные прежде, все равно сохранятся.
  8. После того, как сканирование будет закончено, можно приступить к просмотру сателлитного ТВ. Если зайти в настройки телика в раздел “Каналы”, то можно увидеть гораздо больше опций. К примеру, можно произвести сортировку каналов, отредактировать транспондер, произвести настройку сателлита и прочее.

Чтобы переключаться между разными телевизионными источниками сигнала, будь то сателлитное ТВ или кабельное, HDMI-сигнал или другой, на ПДУ нажимается кнопка INPUT и производится выбор необходимого.

Подключение через ресивер

После того, как появилось сателлитное ТВ, ресивер стал незаменимым устройством, которое подключается между телевизором и спутниковой антенной. Ресивер выполняет роль декодера, принимающего сигнал в одном формате, преобразующего его, и передающего декодированный сигнал телевизору через подключение по телевизионному кабелю. Больше о выборе этого устройства читайте в статье цифровая приставка к телевизору.

Как правильно подключить сателлитную антенну к аппарату? В современных телеприемниках подключить кабель к телевизору через ресивер можно через следующие разъемы.

  1. Разъем hdmi. Подключение к данному входу дает картинку высокого разрешения, и это наиболее современный и качественный вид подключения. HDMI не требует перекодирования из цифрового в аналоговый сигнал. Таким способом можно подключить тюнер и к ноутбуку, чтобы использовать последний в качестве телевизора.
  2. SCART-разъем. В народе называется “Гребешок” и является аудио и видео разъемом европейского стандарта. Обеспечивает хорошее качество изображения, не хуже, чем через компонентный кабель.
  3. Компонентный разъем (Y Pb Pr). Является самым высококачественным соединением с помощью специального компонентного кабеля, которое может использоваться как для передачи сигнала высокого разрешения (1080i), так и чтобы подключить телевизионную антенну через ресивер. Компонентным кабелем он называется потому, что передача составляющих видеосигнала происходит по нескольким каналам. Данный разъем можно использовать для передачи HDTV.
  4. RCA – интерфейс, больше известный, как “Тюльпаны”. Главное достоинства этого интерфейса – простота и доступность в подключении, и то, как соединить телик с ресивером – не может вызывать затруднений. Просто вставляете штекеры с определенным цветом в гнездо такого же цвета. Его можно назвать одним из самых древних способов подключения периферии к телевизору, и присутствует он практически во всех телеприемниках. Соединяемый таким образом агрегат выдает картинку, не отличающуюся высоким качеством, но вполне приемлемую для ТВ с небольшой диагональю.
  5. Обычный антенный штекер. Такое подсоединение еще называется RF подключением и знакомо всем, кто подключал комнатную антенну. Качество передачи сигнала при таком соединении желает быть лучшим.

Таким образом, подсоединение сателлитного оборудования к телеприемнику — дело несложное. Главное – правильный выбор направленности антенны, соединение оборудования кабелями и настройка приема телевещания. О настройке ресивера своими руками можно узнать, посмотрев это видео.

Схемы кабельной разводки спутникового и эфирного сигнала

class=»eliadunit»>

Разводка телевизионного кабеля: поиск кратчайшего пути

Чтобы совершить разводку кабеля по дому или квартире необязательно быть электриком. Нужно всего лишь обладать некоторыми знаниями. Конечно, можно обратиться к мастерам, но выполнив разводку самостоятельно, вы сэкономите немалую сумму денег.

Для начала необходимо определиться, какой купить кабель. Никакого секрета нет — чем выше цена, тем лучше товар. И кабель не исключение. Это особенно актуально, если в квартире не один телевизор, а два или три. В наше время — не редкость, когда телевизоры есть в каждой комнате, а иногда и на кухне. Поэтому рассмотрим признаки качественно телевизионного кабеля:

  • Для того чтобы кабель хорошо гнулся он должен иметь центральный проводник из меди.
  • В качестве диэлектрика используется вспененный полиуретан.
  • Наружная оплётка — жёсткий поливинилхлорид или полиэтилен.
  • Для защиты от помех необходим экран. Лучше, чтобы он был выполнен из фольги. Нас интересует высокая гибкость и прочность кабеля.
  • Качественный кабель плотный, его внутренний слой не «болтается» под оплёткой.
  • Оптимальный диаметр – не менее 6 мм.

Далее нам предстоит определить кратчайший путь от антенн и тарелок до телевизионных приёмников.

Конвертеры — это универсальные устройства, которые размещаются на спутниковой антенне с одним или несколькими независимыми выходами и служат для принятия и преобразования сигнала. Универсальные конвертеры способны получать спутниковый сигнал двух поляризаций: правой и левой с круговой поляризацией сигнала (НТВ плюс, Триколор) или вертикальный и горизонтальный  с линейной поляризацией сигнала (Континент ТВ, МТС ТВ). Конвертер позволяет принимать автономно друг от друга различные спутниковые каналы, независимо от поляризации.

конвертер конвертер на 4 выхода



Нужными устройствами при разводке кабеля могут оказаться сплитеры и диплексоры.

Сплитеры — делители сигнала, тв крабы, для разветвления эфирного или спутникового сигнала.

сплиттер на 2 выхода сплиттер на 4 выхода

Делители сигнала, так называемые телевизионные крабы или сплиттеры — часто используются, когда требуется подключить один телевизионный кабель, идущий от спутниковой или эфирной антенны, сразу к нескольким телевизорам или ресиверам. Особенно это актуально в многокомнатных квартирах или многокомнатных загородных домах.

Кстати, если сплитер перевернуть, то он будет работать как сумматор и с его помощью можно свести в один кабель сигнал с нескольких только эфирных источников сигнала, например эфирный сигнал кабельного тв и сигнал с эфирной антенны, либо с RF-модулятора ресивера.

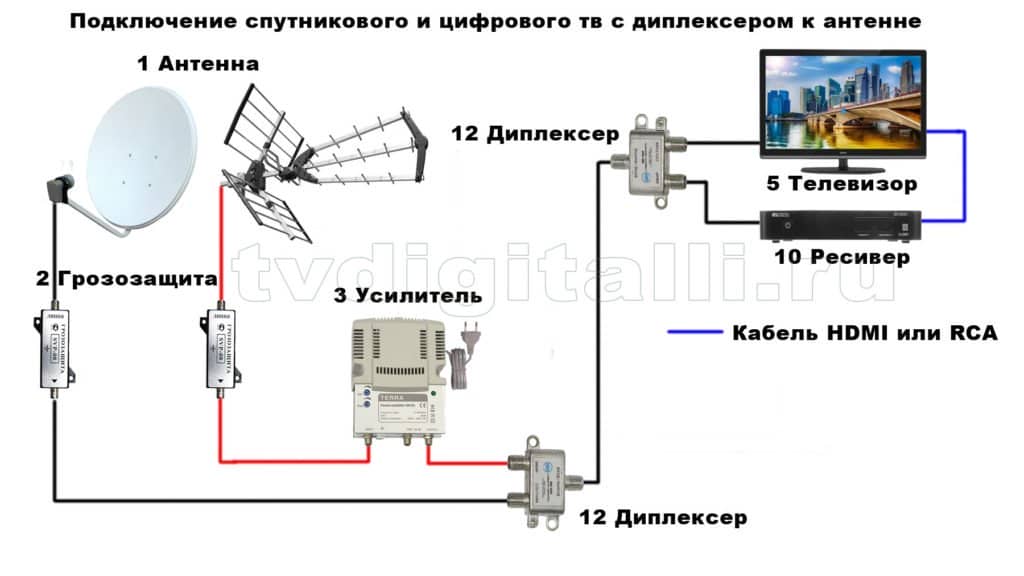

Диплексоры (Сумматоры) — предназначены для суммирования сигналов с эфирной и спутниковой антенн для передачи по одному общему кабелю.

Если вы решили установить спутниковую тарелку, и при этом к вашему телевизору подведён кабель обычной антенны, то вам не обязательно тянуть от спутниковой антенны отдельный кабель. Этого реально избежать, установив на крыше или стене диплексор и сведя в него оба кабеля от спутниковой и эфирной антенны. Далее сигнал со спутника и эфирной антенны будет идти в одном кабеле. Для обратного разделения сигнала внутри помещения используется такой же диплексор (сумматор) который устанавливается наоборот или розетка со встроенным делителем перед  тв приемником. Из него будут уже будут выходить оба кабеля с эфирным и спутниковым сигналом и вы можете подвести их к нужным вам тв приемникам в доме или квартире. Подача постоянного напряжения на конвертор осуществляется через выход «SAT»

Сплитеры и диплексоры дают возможность сводить и распределять сигналы по нескольким тв приёмникам.

TV розетки. Они бывают трёх видов:

  • Проходные — содержат вход, выход и ещё один выход на следующую розетку.
  • Оконченные розетки отличаются волновым сопротивлением 75 Ом.
  • Простые — не имеют собственного сопротивления.
  • SAT-TV (продвинутые) — для разделения спутникового (ПЧ) и эфирного сигнала из одного кабеля (в случае использования диплексора) на два или более различных тв приемника — спутниковый ресивер и телевизор (или эфирный цифровой ресивер).
TV-FM розетка 75 ом  SAT-TV розетка


Применяют TV розетки для эстетичности и удобства пользования антенной.

ИК-удлинители — устройства предназначены для увеличения дальности действия инфракрасных пультов. Установив удлинитель, вы сможете свободно осуществлять переключение каналов для трансляции на телевизоре, даже если приёмный блок находится в другом помещении. Удлинитель передаёт сигнал с помощью радиоканала.

Усилители — используют для улучшения качества принятия сигнала. Это необходимо в тех случаях, когда имеет место существенная длина кабеля. Кроме прочего нужно помнить что усилители побочно усиливают и посторонние шумы. Устанавливается путём монтирования в кабель в любом месте между конвертером и ресивером.

Соединительные элементы кабельной разводки (F-бочка(соединитель кабеля), f-коннекторы)

Для осуществления разводки кабеля вам еще понадобится соединительная фурнитура, которая используется для соединения телевизионного кабеля при необходимости его удлинения или частичной замены.

f-разьем f-бочка

Попробуем разобрать практический вариант разводки телевизионного кабеля

Предположим, что перед нами стоит цель подключить в одном доме 3 телевизора. Два телевизора должны принимать сигнал со спутниковой тарелки плюс с эфирной антенны. Третий будет транслировать эфирное телевидение плюс спутниковое без дополнительного ресивера.

Для данного случая есть несколько вариантов разводки. Разберём каждый из них:

  • Если нами будут применяться спутниковые системы, работающие в одной поляризации, нужно использовать следующую схему. Сигнал со спутника и с эфирной антенны совмещаем в одном кабеле диплексором, подаём в дом, затем разводим его при помощи всё того же диплексора. Применив сплитер, распределяем сигнал с эфирной антенны на три телевизионных приёмника. Сигнал со спутниковой тарелки бросаем на LNB-IN первого ресивера, откуда с LNB-OUTэтого же ресивера на вход LNB-INвторого ресивера. У нас получаются две автономные самостоятельные спутниковые системы одинаковой полярности. На третий телевизор подаём сигнал ближайшего к нему ресивера. Через сплитер соединяем кабель с эфирной антенной. Для удобного переключения каналов на третьем телевизоре понадобится удлинитель инфракрасного пульта ДУ. Если расстояние между телевизорами внушительное и имеет место большая длина кабеля, качество сигнала может ухудшаться. Для предотвращения искажения сигнала используем усилитель.  Напомним, что данная схема работает исключительно, когда спутниковые каналы принадлежат к одной поляризации (вариант удобен для спутникового оператора Триколор ТВ).
  • Вторая схема отличается от первой тем, что при разводке сигнала применяют разделитель промежуточной частоты. Эфирный кабель разделяем с помощью сплитера. Несовершенством данного варианта является тот факт, что его можно использовать для разводки сигнала, получаемого с систем, работающих в одной поляризации.
  • Третью схему можно назвать классической и самой надёжной. Мы прокладываем два отдельных кабеля к каждому телевизору с ресивером: один эфирный, другой со спутниковым сигналом. Используем для этого TWIN-конвертер с двумя автономными выходами. В случае, когда антенна принимает сигнал с нескольких спутников, то ведём кабель от каждого конвертера. Теперь два телевизора автономно друг от друга будут транслировать спутниковые каналы с разными поляризациями. Третий телевизор подключается аналогично первым двум вариантам. При такой схеме в квартире или доме будут присутствовать много кабелей. По старинке, но зато надёжно.
  • Ещё одна схема подсоединения трёх телевизоров состоит в следующем. Каждый из сигналов с соответствующего спутникового конвертера смешиваем с помощью сплитера. Кабель с эфирной антенны добавляем туда же. К каждому приёмнику подаётся смешанный сигнал, где с помощью диплексора разделяется и подводится к телевизионному приёмнику или к ресиверу. Для этой цели часто используют SAT-TV розетки вместо диплексоров. Однако при их употреблении наблюдается существенное падение качества сигнала. Иногда для предотвращения потери качества вынимают «начинку» из розетки и просто пропускают через нее кабель, увеличив его длину с помощью «бочки», а затем подсоединяют к ресиверу. Третий телевизор во всех четырёх вариантах принимает сигнал со спутника через ресивер другого телевизора, а эфирный – через сплитер. У второго и третьего телевизора стоит поставить инфракрасный удлинитель пульта ДУ, чтобы получить возможность переключения каналов со спутникового ресивера второго телевизора в другом помещении. Это будет допустимо, если второй телевизор при этом не будет включен. Данную схему не рекомендуется использовать при слабом сигнале, употреблении кабеля сомнительного качества и значительной длине. В любом случае для качественной трансляции необходимо установить усилитель сигнала.

Представленные способы разводки телевизионных кабелей реально использовать и для комбинированных спутниковых систем, которые работают на нескольких конвертерах. Сигнал в таком случае объединяется при помощи DiSEqC-переключателя в единый кабель.

class=»eliadunit»>

Как самому установить и настроить спутниковую антенну

Как установить и настроить спутниковую антенну самостоятельно.

Существует стереотип о том, что монтаж и наладка спутниковой системы для телевидения – задача необычайно сложная, которая должна решаться высококвалифицированными специалистами, а ее самостоятельное решение практически невозможно. Это мнение присуще малоопытным людям, имеющим слабенькое представление о данном процессе. На практике, ситуация обстоит совсем иначе.

Ниже предлагается инструкция, где подробно расписан алгоритм установки и настройки спутниковой системы без использования специальных расчетов, сатфайндеров и многих других аспектов, с которыми работают специалисты в этой сфере. Эта инструкция будет понятна даже простому обывателю, у профессионала же она, конечно, интереса никакого не вызовет.

Несмотря на огромное разнообразие инструкций, рекомендаций и советов такого плана в Интернете, здесь, в одной статье, собрана наиболее важная информация, которая представлена в очень удобном для пользователя виде. Она написана на доступном для «чайников» языке, содержит разъяснительные фото и включает все этапы установки и настройки оборудования. Нужно сразу отметить, что речь пойдет именно о неповоротной офсетной антенне. Владельцам моторизованных либо прямофокусных моделей необходимо искать другую статью.

Также, нужно сразу оговориться, что прочтение данного материала не гарантирует итоговый успех. Иногда случается, что люди тратят уйму времени, но результата попросту нет. Но, в большинстве случаев самостоятельный подбор комплектующих, установка антенны позволяет сэкономить уйму средств, поскольку стоимость услуг профессиональных установщиков сейчас достаточно высокая. При этом качество установки «на глаз» не проигрывает качеству при установке системы специалистами. Разница заключается лишь в экономии времени, что обусловлено использованием расчета перед проведением работ. В остальном процессы полностью идентичны.

Телевизионный спутник — космический аппарат, находящийся на геостационарной орбите Земли и посылающий телевизионный сигнал на определенную территорию Земли посредством транспондера. Все спутники находятся в плоскости экватора, поэтому находятся на одной широте, но различаются по долготе. Кроме названия имеют еще и обозначение долготы. К примеру, Amos 4W означает, что спутник называется Amos и находится на 4-м градусе западной долготы (W-это West). Hotbird 13E-спутник Hotbird, находится на 13-м градусе восточной долготы (E-это East). Исходя из того, что спутники «закреплены» в определенных точках на орбите, они имеют и определенные зоны покрытия территории Земли.

Транспондер — приемопередатчик, находящийся на спутнике. Характеризуется шириной и направленностью посылаемого луча и частотой вещания. Вещание ведется в двух основных диапазонах-C-Band и Ku-Band. В диапазоне C (4 ГГц) вещают в основном американские и российские спутники, в диапазоне Ku (10.700-12.750 ГГц)-европейские. Вещание ведется в линейной или круговой поляризациях. Которые в свою очередь различаются на вертикальную (V) и горизонтальную (H) для линейной поляризации и левую (L) и правую (R) для круговой поляризации. Когда говорят «сигнал c транспондера 11766H», подразумевают транспондер, вещающий на частоте 11766Мгц с горизонтальной поляризацией. Транспондеров на спутнике бывает от нескольких до десятков штук .

Спутниковая антенна — основной элемент спутниковой системы абонента для получения сигнала со спутника. Если сказать простыми словами-антенна “собирает” слабый отраженный спутниковый сигнал по всей своей поверхности и фокусирует его в определенную точку, в которой устанавливается конвертор. Наиболее распостраненные антенны-прямофокусные и офсетные. Прямофокусные представляют собой параболическое зеркало с фокусом в геометрическом центре, офсетные же имеют смещенный фокус (ниже геометрического центра антенны). Соответственно, конвертор у прямофокусной антенны установлен по центру, у офсетной-смещен к низу. Наибольшее распостранение у обычных пользователей получили именно офсетные антенны. Они дешевы, просты в установке и настройке. Производятся антенны различных диаметров и из различных материалов. Материал, как правило-либо алюминиевый сплав, либо сталь. Бывают антенны неповоротные (жестко закрепленные) и антенны с актуатором (мотоподвесом). Мотоподвес поворачивает антенну на заданные углы и позволяет принимать сигнал с огромного количества спутников, находящихся в зоне видимости. Настраиваются последние для новичка не очень просто. Размер антенны выбирается индивидуально, в зависимости от мощности сигнала необходимого для просмотра спутника. Диаметр антенны необходимо подбирать с некоторым запасом, поскольку атмоферные осадки (сильный дождь, снег) создают существенные помехи спутниковому сигналу. Особенно это касается Ku-диапазона. Но при этом не нужно входить в крайности-если антенны диаметром 0,9м вполне хватает, совсем необязательно покупать антенну 1,5м-она и весит больше и ее площадь больше подвержена воздействию ветра.

Конвертор — устройство, предназначенное для получения сигнала спутника, отраженного от антенны и устанавливаемое на соответствующем держателе в фокусе антенны. Основное предназначение конвертора- преобразовать частоту принимаемого спутникового сигнала (к примеру, для Ku-диапазона она от 10.7 до 12.75 ГГц) до промежуточной (900 — 2150 МГц), при которой затухание передаваемого в кабеле сигнала будет меньше. Поскольку мощность принимаемого спутникового сигнала очень мала, вторая важная задача конвертора-усилить ее до приемлимого уровня для приемного тракта ресивера. Поскольку любой конвертор вносит в сигнал свой уровень шумов, но является при этом малошумящим-его еще называют LNB (Low Noise Block). Конверторы бывают предназначенными для работы в линейной поляризации или круговой и выбираются в зависимости от того, в какой из поляризаций вещает спутник (к примеру популярные пакеты НТВ+ вещаются в круговой поляризации и универсальный конвертор линейной поляризации, несмотря на название «универсальный»-не годится для приема). Если конвертор универсальный-он переключается на заданную поляризацию напряжением 13/18 В, подаваемым ресивером. 13 В — вертикальная поляризация, 18 В — горизонтальная. Еще один нюанс : конверторы бывают с 1-м выходом, 2-мя, 4-мя, 8-ю. Исходя из того, сколько независимых точек просмотра будет установлено, конвертор с соответствующим кол-вом выходов должен быть установлен, поскольку все выходы конвертора независимые.

Мультифид — держатель для дополнительного конвертора. Поскольку спутники расположены на геостационарной орбите сравнительно близко друг от друга (по определенным меркам), возможен одновременный прием сигнала на одну антенну при помощи мультифида с нескольких рядом расположенных спутников. Классический пример-3 спутника (Hotbird 13E, Sisius 4.8E, Amos 4W), принимаемые на 1 неповоротную антенну. Как правило, на основном (фокусном) держателе антенны устанавливается конвертор, настраиваемый на Sisius 4.8E, на 1-м мультифиде- конвертор на Hotbird 13E, на 2-м мультифиде- конвертор на Amos 4W.

Дисек (DiseqC) — это устройство, переключающее сигнал с нескольких конверторов на 1 кабель. Поскольку одновременно ресивер может принимать сигнал лишь с одного спутника, соответствующий этому спутнику конвертор должен быть подключен к ресиверу. Именно этим и занимается дисек-он подключает к ресиверу необходимый в данный момент конвертор. Дисеки бывают разные, рассчитанные на работу по определенному протоколу. Протокол DiseqC 1.0 является однонаправленным и используется при кол-ве конверторов не более 4. DiseqC 2.0-то же самое, только двунаправленный и совместим с 1.0. DiseqC 1.1 используется для подключения бОльшего количества конверторов. Протокол 1.2 используется для управления позиционером.

К входам и выходу дисека подключается коаксиальный кабель через F-коннекторы. Думаю, не стоит рассказывать о разъемах и кабеле-тут все понятно. Впрочем, кабель обязательно должен иметь волновое сопротивление 75 Ом , сделан из качественных материалов, выдерживающих серьезные температурные перепады и имеющим хорошую экранирующую оплетку. Материал жилы-сталь, медь, омедненная сталь-однозначно сказать что лучше вряд ли получится.

Кронштейн антенны-простой металлический держатель, который крепится к стене (как правило) и к которому крепится антенна. Должен быть сделан максимально надежно, чтобы ветер не сорвал антенну.

Спутниковый ресивер — ресивер цифрового телевидения (англ.set-top box) — телевизионный приёмник (приставка), устройство, принимающее сигнал цифрового телевидения, декодирующее его и преобразующее в аналоговый сигнал для вывода через разъемы RCA или SCART либо преобразующее в цифровой сигнал для вывода через разъем HDMI, и передающее его далее на телевизор

Как правило, современные спутниковые ресиверы не привязанные к определенному оператору спутникового тв поддерживают несколько кодировок путем установки или встроенного в нем эмулятора кодировок. Еще одно применение эмулятора — явление, именуемое в народе »шаринг»или «кард-шаринг». Да, и еще-при выборе ресивера следует обращать внимание на доступность и регулярность выходящего программного обеспечения. Проще говоря-прошивки. В новых прошивках, как правило, убираются возникающие ошибки, добавляются параметры спутников, транспондеров, новые коды для работы эмулятора и т.д.

Как правило для приема каналов и пакетов операторов платного спутникового телевидения таких как Триколор ТВ или НТВ Плюс используются операторские приставки приспособленные для работы в кодировке оператора например DRE Crypt (Триколор ТВ) или Viacess (НТВ Плюс)

Первоочередная задача при установке спутниковой антенны – выбор спутника. Именно на этот спутник направляется сама антенна. Чтобы иметь представление по этому вопросу, нужно разобраться в азах спутникового телевидения. Суть его сводится к тому, что сигнал телевизионных каналов посылается с базовой наземной станции через передатчик на расположенный в космосе спутник, а уже с него сигнал принимается абонентом с помощью спутниковой антенны. Пойманный сигнал направляется от антенны в тюнер (второе название – ресивер), где обрабатывается, раскодируется (некоторые каналы являются кодированными) и только после этого попадает в телевизор.

Существует два типа телеканалов, транслируемых со спутника: открытые либо закрытые (закодированные). Они могут быть самостоятельной единицей либо быть частью целого пакета, принадлежащего определенному оператору. Преимущественно популярные спутниковые телеканалы являются закрытыми, т.е. платными. Чтобы их просмотр был доступен для абонента, существуют операторы спутникового телевидения. Эти компании предлагают фиксированную плату за просмотр сразу большого количества телеканалов с одного спутника, что является очень удобным, поскольку нет необходимости оплачивать каждый канал отдельно. Сейчас вещание русскоязычных телеканалов ведется с разнообразных спутников, каждый из которых расположен на своей позиции. Чтобы хорошо принять сигнал, антенна должна буквально попасть в конкретный спутник. При расположении двух и более спутников рядом, можно направить антенну таким образом, что она будет принимать сигнал сразу с нескольких.

Телезрителям, желающим смотреть порядка тридцати русскоязычных бесплатных каналов, рекомендуется направлять спутниковую прямофокусную антенну диаметром от 1.5м на ЯМАЛ 201. Помимо него, есть еще ряд спутников, наполненных бесплатными телеканалами такие как SIRIUS 4.8E; AMOS 4W; HOTBIRD 13E. Мы попытаемся объединить эти три спутника в одной антенне диаметром 0.95м с помощью мультифида и DiSEq

Что касается операторов спутникового телевидения, то это: самый популярный оператор Триколор-ТВ, число абонентов которого растёт интенсивными темпами, также необходимо упомянуть о таком спутниковом операторе который включает в себя самый большой перечень каналов – это НТВ-Плюс и, конечно же, оператор МТС-ТВ. Ознакомится с перечнем каналов и стоимостью пакетов данных операторов вы можете на их официальных сайтах.

Итак, изначально вы выбираете вид спутникового вещания: бесплатный или платный. Для выбора спутника с бесплатными каналами используйте сервис Frocus.net, для выбора платных пакетов – официальные сайты операторов спутникового ТВ. Если у вас широкоформатный телевизор учитывайте то, что некоторые операторы уже вещают в HD формате.

Ещё один нюанс при выборе спутника – возможность направить на него спутниковую антенну. Если же окна вашей квартиры выходят в другую от спутника сторону, либо же перед домом есть помехи в виде деревьев или домов, то тогда антенну необходимо устанавливать на крыше. Если же по каким-то причинам и на крыше установить антенну не получиться – то придётся выбирать другой доступный спутник.

Итак, вы определились со спутником, который будет подавать сигнал на ваше оборудование. Либо это каналы свободного доступа, либо определенный спутниковый телевизионный оператор. Теперь пришло время покупать подходящую аппаратуру для приема.

Каждый комплект подобного оборудования состоит из:

В качестве эксперимента мы закупили следующие комплектующие:

ü  Опенбокс имеет отличную техподдержку. Каждый месяц, а то и чаще, выходят обновления прошивок.

ü  Этот ресивер дает превосходное качество изображения.

ü  У него имеется встроенный эмулятор.

ü  Наконец, для тех, кто любит так называемый «шаринг», присутствует LanComBox-поддержка.

Таким образом, общая сумма составила около 300 долларов. Вполне приемлемо, не так ли?

По общему правилу, антенну устанавливают на южном направлении в зоне ПРЯМОЙ видимости. Что это означает? Все просто. Перед приемником должны отсутствовать какие-либо препятствия: высокие деревья, здания и другие объекты. Поэтому самые распространенные места для закрепления антенн – это крыши домов, южные стены и балконы. Если ваша квартира, предположим, расположена на нижних этажах, не на южной стороне, то лучше выбирать крышу. Процесс установки существенно облегчится, если поверхность будет плоской.

Инструмент для монтажа спутниковой антенны:

Как выбрать верное направление для sat-антенны?

Аппарат для настройки (сатфайндер), как наверняка многие знают, стоит порядка 40 долларов. Не все горят желанием тратить такую сумму. Поэтому проще воспользоваться проверенным способом под названием «на глазок». Он очень легкий, а главное, бесплатный. Просто оглядитесь вокруг, посмотрите на соседние балконы и крыши. Куда развернуты антенны там, туда пусть «смотрит» и ваша! Но есть у этого процесса пара нюансов:

В центре антенна с 3-мя конверторами — Sirius, Hotbird, Amos. Посмотрев на соседние дома-можно найти много таких и направлены они все в одном направлении. Именно поэтому у нас не возникло сомнений. Левее ее с одним конвертором-наверняка НТВ шная-таких у нас тоже хватает. Если же у вас таких ориентиров нет, то дело хуже. Нужно определить южное направление и пытаться направлять антенну туда. Еще раз непременное условие-перед антенной ни в коем случае не должно быть никаких видимых преград в направлении спутника !!! Кроме всего прочего-в ситуации, когда антенна устанавливается под чьими-то балконами или козырьками-следите, чтобы потоки воды или снега с верхнего козырька не попадали прямиком на вашу антенну. Ничего хорошего для приема это не сулит.

Процесс крепления антенны: порядок действий

Когда вы нашли подходящее место, разметили будущее расположение отверстий и просверлили их, можно начинать установку самого кронштейна. Сначала следует забить в готовые отверстия анкеры. Эта работа чисто механическая и довольно простая, однако можно поподробнее остановиться на конструкции анкерных болтов.

Невзрачно, конечно, на крыше, но это не евроремонт в квартире 🙂 Определил место установки, разметил отверствия под кронштейны, просверлил их перфоратором, забил внутрь анкеры и закрепил кронштейны (дальнейшие этапы я не полностью фотографировал, поэтому почти все фото будут с уже установленных систем). Подробно останавливаться на фиксации кронштейнов не буду-думаю, что с этим все понятно, работа-механическая. Все же, если кто-то не знает, что такое анкерный болт, покажу как он выглядит :



Итак, что такое анкерный болт, из чего он состоит?

Главные части конструкции – так называемый «стакан» и непосредственно болт, расположенный внутри. С одного края на нем имеется резьба для гайки, с другого – конус с утолщением. Болт необходимо вбивать в отверстие с осторожностью, чтобы не разрушить резьбу. Для облегчения этого процесса разумнее будет чуть ослабить гайку, но до конца ее не раскручивать. Иначе в результате болт может просто провалиться, и достать его станет большой проблемой, которая абсолютно не нужна.

Аналогично происходит и навешивание кронштейна на установленные болты. Нужно следить, чтобы они опять же не углублялись сильно в стакан. Есть одна рекомендация на этот случай: перед навешиванием кронштейна болты лучше потянуть вперед либо подтянуть при помощи гайки. Это позволит им держаться плотно и не шататься. Еще одно правило гласит: стакан должен идти вровень с поверхностью (т.е. со стеной), резьба – с гайкой.

Как работают анкерные болты?

Принцип элементарен:

  • Когда вы начинаете затягивать гайку, она вытягивает болт из-за наличия резьбы.
  • Конус на наконечнике болта проникает в стакан и раздвигает его изнутри по максимуму.
  • Итог – вытащить наружу такой болт абсолютно невозможно, не разрушив при этом стену.

Для фиксации кронштейнов многие мастера рекомендуют использовать саморасклинивающиеся болты. Они, в отличие от обычных шурупов и пластиковых дюбелей, более прочные и надежные. Выбор, безусловно, остается за вами. Но при покупке анкерных болтов необходимо внимательно смотреть на качество изготовления (материал, толщину стенок стакана). Вопрос, почему, в данном случае лишен смысла, поскольку непрочные болты – это плохая фиксация! Если вы устанавливаете кронштейн на балконе, то можно применять обыкновенные металлические пруты с резьбой, которые протягиваются сквозь стену и фиксируются с двух сторон гайками.

Снова об установке антенны…

Первой настраивалась антенна с 3-мя конверторами на Sirius, Hotbird, Amos, второй-на Eutelsat 36E. Вначале кронштейны были прикручены на винтовые анкерные болты, позже я их сменил на гаечные.

  • ВАЖНО: как показывает практика, кронштейны, закрепленные на винтовые болты (анкерные), держатся недостаточно прочно. Чего не скажешь про кронштейны на болтах гаечных, более надежных во всех отношениях.

Процесс установки антенны начинается, естественно, с ее сборки. Затем спутниковая антенна в сборе вешается на кронштейн. И лишь после прикрепляются конверторы, кабели и остальные конструкционные элементы.

 :

На приведенном выше фото антенна уже в сборе, с конверторами, кабелем и т.д. Изначально же просто собиралась антенна, вешалась на кронштейн, а конверторы с кабелем цеплялись уже потом. Тонкий металлический тросик-он просто был у меня лишний и я продел его через крепление антенны и прикрутил к стойке лифтовой шахты на случай, если ветер вырвет анкеры, чтобы антенна не спикировала с крыши 🙂 На самом деле, это практически нереально, но пусть будет-так мне подумалось. Для настройки антенны в вертикальной и горизонтальной плоскостях требуется зажимать крепление настолько, чтобы антенна самостоятельно не изменяла свой наклон, но при этом ее с некоторым усилием можно было перемещать в плоскостях. Вот эти гайки до окончательной настройки сильно не затягиваются:

Незажатый левый винт дает настраивать антенну в вертикальной плоскости, 2 незажатых правых-поворачивать антенну относительно кронштейна в горизонтальной плоскости.

Затем нужно надеть 2 мутьтифида на центральный держатель конвертора. Остальные конверторы фиксируются в держателях мультифида. Далее все необходимо надежно затянуть, но оставить возможность проворачивать конверторы в мультифидах по всем направлениям и плоскостям с некоторыми усилиями. Система кабелей подключается уже в самом конце. На фото ниже видно что собой представляют мультифиды и как они крепятся:

Настройка: этапы кропотливого процесса

Настройка оборудования – дело довольно хлопотное и требует немало времени. Начинается все с прикручивания к центральному конвертору F-разьема с отрезком кабеля длиной от 2-х метров. Другой конец этого кабеля фиксируется на ресивере.

F-разъем и как его правильно накручивать на кабель.

Сам ресивер подключается к телевизионному приемнику. Будьте осторожны: питание (220 V) нужно включать только после подсоединения. Еще один важный момент, о котором необходимо помнить: когда вы накручиваете F-коннектор, следите, чтобы экранизирующая пленка и тончайшие проводники на оплетке кабеля не замыкались с центральной жилой. В противном случае все может закончиться поломкой ресивера!

Непосредственно настройка

Включите телевизор и ресивер. Зайдите в пункт МЕНЮ – УСТАНОВКА, далее – в ПОИСК КАНАЛОВ. Слева вы увидите список спутников, с которых будет происходить прием. Выберите нужный, например, Sirius 2/Ku 4.8E, если на него настроен центральный конвертор, который до этого был прочно закреплен.

Далее идите в меню с правой стороны и запомните следующие обозначения:

  • LNBP – включение конвертора.
  • LNBP Type – выбирайте Universal  (тип можно посмотреть в документах на конвертор).
  • LNBP Freq – 10600/9750 (эти данные также указаны в инструкции к конверторам).
  • 22Khz – выбирайте пункт АВТО (это сигнал, переключающий дисек).
  • DISEqC – оставляйте NONE (если подключили прием сигнала напрямую, не используя DISEqC).

Затем ищите желтую кнопку на пульте: она приведет вас в подменю транспондера. Именно тут и надо будет искать спутниковый сигнал. СОВЕТ: заблаговременно отметьте для себя пару-тройку транспондеров со спутников с различными поляризациями и любыми каналами (лучше бесплатными), которые реально РАБОТАЮТ (FTA). Такие легко найти в Интернете на специализированных сайтах.

Попробуем настроиться по следующим транспондерам :

Спутник Транспондер Канал для визуальной проверки
Sirius 4.8E 11766 H Novy Kanal , 5 Kanal (Ukraine)
Sirius 4.8E 11996 H Russia Today
Sirius 4.8E 12073 H Inter+
Sirius 4.8E 12245 V Europe by Satellite
Hotbird 13E 10971 H 3 Channel
Hotbird 13E 11034 V RTR Planeta
Hotbird 13E 11411 H Adjara TV
Hotbird 13E 11766 V Rai Uno
Hotbird 13E 12207 H Fashion TV Europe
Amos 4W 10722 H K1, 1+1, Kino
Amos 4W 10759 H Telekanal STB, Tonis, MTV Ukraine
Amos 4W 10925 V Russia Today
Eutelsat W4 36E 11727 L Gameplay TV, Ru TV
Eutelsat W4 36E 12322 R NTV Plus Infokanal
  • ПРИМЕР: разберем вариант с транспондером 11766H. Он вещает на частоте 11 766 Мега Герц (поляризация горизонтальная). Чтобы было удобнее настраивать качество картинки и сигнала, лучше вывести всю информацию в полноэкранный режим. Для этого есть кнопка INFO. Ориентироваться о качестве удобно будет по микрошкале, расположенной внизу.

Не пугайтесь, если поначалу «качество» сигнала будет равно 0. Причина такой неудачи вполне объяснима: в самом начале мы обсуждали варианты направления антенны и повернули ее в нужную сторону методом «научного тыка». И вот наступило время настройки антенны во всех плоскостях. Сразу приготовьтесь к длительному и монотонному процессу, требующему аккуратности, внимательности и самообладания. Почему? Пара миллиметров, и сигнал потеряется. Дело будет даже не в его плохом качестве, а в полном отсутствии!

Настройка sat антенны в плоскостях

Сначала нужно найти одно идеальное положение по вертикали. После чего медленно и плавно стараться разворачивать антенну по горизонтали. При этом нужно постоянно следить за шкалой качества сигнала. Как только цифра сдвинется с 0, значит, вы действуете правильно. Таким вот способом следует довести шкалу хотя бы до отметки 15. Возможет вариант, что все манипуляции с горизонтальными движениями будут неудачными. Тогда придется вернуться к вертикальному положению и немного сменить его. А затем начать все сначала: аккуратные движения вправо-влево до появления сигнала, хотя бы небольшого. Ваша задача – добиться наиболее высокого качества приема. Сделать это, конечно, непросто, но и без этого, что называется, никуда. Можно попробовать чуть провернуть конвертор (вокруг оси). Для этого даже есть специальные метки на корпусе.

Вывод таков: чтобы добиться лучшего качества сигнала, необходимо перепробовать ВСЕ варианты регулировки. Только так результат будет вас полностью устраивать.

  • ВАЖНО: если вы сотню раз все перепроверили, пытались регулировать антенну, неоднократно меняли настройки ресивера, но сигнал так и не нашли, попробуйте заменить конвертор. Есть вероятность, что он попросту сломан.

Вы добились максимально возможного качества приема?

Вы добились максимально возможного качества приема? Принимайте поздравления! Вроде бы пришло время закручивать винты и наслаждаться отлично выполненной работой?! Не все так безоблачно. Вспомните: настройка проводилась с транспондером, вещающим ТОЛЬКО в горизонтальной поляризации  (на картинке в конце 2-й сроки есть буква H), а нужно еще настроить какой-нибудь транспондер в вертикальной (V) поляризации:

В каждом конкретном случае могут помочь совершенно разные действия. Hебольшой поворот конвертора ПО или ПРОТИВ часовой стрелки может помочь добиться лучшего качества сигнала в вертикальной поляризации.

После этого можно отсканировать транспондеры (частоты каналов). Описание этого процесса можно найти в документах к купленному ресиверу. И уже после визуально отслеживать прием тех или иных каналов, их соответствие нужному спутнику.

Затягиваем гайки!

Наступил долгожданный момент, когда сигналы в обеих поляризациях выдают предельно возможное качество. Теперь нужно очень туго и крепко затянуть гайки. Делать это нужно равномерно с каждой стороны, предельно аккуратно и с большой осторожностью, так как затягивая регулировочную гайку, вы, сами того не желая, немного меняете направление антенны. Как следствие – качество сигнала вновь заметно снижается!

Итак, сама антенна и один из конверторов благополучно настроены. После этого следует выключить ресивер и перекинуть кабель с центрального конвертора на конвертор с правого мультифида если смотреть сзади антенны от ее крепления. Затем все снова ВКЛЮЧИТЬ.

Перед вами возникнет уже знакомое меню, только теперь следует выбрать Hotbird 13E и другой действующий транспондер. Как и в описанном выше случае, необходимо планомерно добиваться отличного приема сигнала. Однако двигать здесь придется не саму антенну, а конвертор на мультифиде. Кстати, он способен перемещаться в любых плоскостях: вверх/вниз; вправо/влево; назад/вперед.

Если вы видите, что сигнал отличный, закручивайте гайки. Но не забывайте о проверке поляризаций. Просканируйте транспондеры и проверьте любой канал, вещающий без оплаты с этого спутника чисто визуально. Все в норме?.

Тогда вновь выключайте все оборудование и перекручивайте кабель, как ранее, на конвертор установленный на мультифиде слева если смотреть от крепления спутниковой антенны то есть с задней стороны зеркала в сторону мультифида. Затем процесс настройки каналов (сканирования транспондеров) повторяется но уже с выбранным спутником Amos 4w

ПЕРВАЯ АНТЕННА настроенная на 3 спутника УСТАНОВЛЕНА УСПЕШНО!

Вы хотите иметь дома дополнительную антенну, настроенную на Eutelsat W4 36E?

Процесс ее установки покажется вам «плевым» делом по сравнению с предыдущим «подвигом». У данного приемника всего один конвертор с круговой поляризацией. Это означает, что не имеет особого значения, куда именно он будет повернут. Наиболее разумный вариант – разместить его кабелем вниз, чтобы защитить от дождя и снега.

Антенну необходимо настраивать опять же в двух плоскостях — в горизонтальной и вертикальной. Все выключаю, перекручиваю кабель на этот конвертор. Настройки согласно этому конвертору такие:

Настраиваю вторую антенну, проверка проводится в двух поляризациях (на различных транспондерах). Поскольку конвертор рассчитан на круговую поляризацию, проверяются не на H (горизонтальная и вертикальная) V, а на L и R (левая и правая).

Вот и все. Можно все выключать. Теперь нужно сделать коммутацию сигнала через дисек. Выглядит он примерно так :

Коммутация сигнала посредством DISEqC

У моего дисека есть 1 выход на ресивер, обозначаемый REC и 4 входа для конверторов, именуемые 1,2,3,4. Конверторы подключаю так :

1-Sirius

2-Hotbird

3-Amos

4-Eutelsat

Само подключение – довольно простое. К каждому конвертору идет свой кусок кабеля, который фиксируется на соответствующем входе DISEqC. В случае монтажа одной антенны (с одним конвертором) наличия DISEqC вообще не требуется. Когда есть одна антенна на два конвертора, получится, что у дисека останутся незадействованными два порта. Это не страшно. Сам DISEqC лучше всего разместить поближе к антеннам в специальной коробке с защитой от влаги, чтобы исключить замыкания цепи, поломки во время дождей и снегопада (такие изделия могут продаваться в некоторых магазинах с электротоварами но в основном продаются в магазинах спутникового оборудования).

  • ВАЖНО: на дне коробки должны быть вентиляционные отверстия. НЕ ДОПУСКАЮТСЯ изгибы кабеля с острыми углами! F-коннекторы следует прикрывать либо специальными насадками, включенными в комплект оборудования, либо трубкой для термоусадки.

На фото видны расстояния между установленными конверторами и их углами наклона.

Настраиваем в меню ресивера протокол дисека (в нашем случае 1.0). Конверторы распределяются по портам-входам DISEqC. Проверять их рабочее состояние необходимо отдельно, иными словами, по каждому спутнику.

На картинках видно, каким входам (портам) дисека какие назначены конверторы (на какой спутник). 0/12V : Вкл. только для LanComBox’а. Если у вас его нет, то и включать 12В не нужно. Сохраняю изменения, проверяю, все ли входы дисека работают (т.е. на всех ли настроеных спутниках есть сигнал).

Почему нельзя одновременно подключить к DISEqC все конверторы при настройке?

Этот вопрос возникает в процессе установки и настройки антенн у многих. А ответ на него очень прост: если дисек НЕ РАБОТАЕТ, то вам придется затратить массу времени, потерять кучу нервных клеток в попытке оптимально настроить прием сигнала. А этот самый сигнал так и не будет найден! Помимо этого, в отсутствии DISEqC у вас проще и быстрее получится определить, исправный ли конвертер вы приобрели

Все кабели закрепляют стяжками, чтобы они не провисали и не болтались. В завершении нужно лишь прикрепить к тросу кабель, не натягивая его. Сам трос опустить вниз и только тогда натянуть его. Все остальные действия по разводке кабелей в квартире, подключению ТВ, ресивера выполнить совсем не сложно.

В итоге, что у нас получилось на крыше:

Как поступать, если антенна после установки находится вне доступа?

«Одна антенна – один конвертор» – наиболее простой случай: приемник сигнала крепится к кронштейну и подвешивается на балконе (внешней стене дома, за окном и т.д.). Позже настраивается по вышеописанной схеме. Но как поступить, если нужно настроить дополнительный(ые) конверторы, например, на мультифиде? Можно пойти таким путем: взять какую-нибудь ненужную старую тумбу и привинтить к ней кронштейн. Главное, чтобы подставка была достаточно высокая. Потом одеть антенну, установить всю эту «живописную конструкцию» на балконе или возле окна и начать настройку.  Есть вероятность, что вам повезет с первого раза. Но в некоторых случаях придется постараться, чтобы качественно настроить конверторы.

После чего их просто нужно аккуратно перевесить на заранее зафиксированный в нужном месте кронштейн. И останется сделать только одно – поработать с плоскостями (подрегулировать антенну в горизонтальном и вертикальном положении для наилучшего сигнала).

  • ВАЖНО: если вы устанавливаете антенну на большой высоте, ПОМНИТЕ о БЕЗОПАСНОСТИ! В обязательном порядке страхуйте себя и саму антенну. Достаточно представить, что случится, сорвись антенна ненароком. Внушительный вес способен причинить вред и человеку, и собственности, например, дорогим автомобилям.

В завершении несколько слов о заземлении. Большинство профессиональных установщиков рекомендуют заземлять антенны. Но есть и противники такого подхода. В любом случае это займет несколько минут и не будет лишним.

Ну и напоследок:

Список наиболее популярных каналов по найденной мной на сегодня информации с троицы Hotbird, Sirius, Amos (будьте готовы к тому, что периодически может происходить некоторая ротация и кодирование каналов):

Каналы Украины (спутник Sirius)

Интер+, Enter–Музыкальный, Enter – Фильм, Тет-а-тет*, 5-й канал, Рада, Глас, Star TV Ukr, UBC, OCK, Тиса 1

Каналы Украины (спутник Amos)

1+1, 1+1международный*, 1+1-кино, Тонис, Киев, M1, М1-международный*, О-ТВ, MTV Ukraine, K-1, K-2, КТМ, 7 канал, 24-новости, Мегаспорт*, СТБ, Music Box UA

Каналы России (спутник Hot Bird)

ОРТ международное, РТР-Планета, Euro News на русском языке, CNL Christian Satellite -первый Христианский канал на русском языке, Российский музыкальный канал

Русскоязычные каналы (спутник Sirius)

1 Балтийский музыкальный канал, ТВ-Центр, TV5-Латвийский канал, Романтика-1*, Романтика-2*, Travel (путешествия)*, Универмаг

Русскоязычные каналы (Hot Bird)

РТР-Планета, РТР-Спорт, ОРТ-международное, Российский музыкальный канал, РБК ТВ, R1, ТБН Россия, Ajara TV — канал телевидения Аджарии, новости и новейшие фильмы на русском языке, National TV of Armenia — Канал телевидения Армении, Euro News — круглосуточный канал новостей на русском языке, CNL Christian Satellite TV Channel — первый Христианский канал на русском языке, Caspio Net — Казахский телеканал ЗАО «Агентство «Хабар», Caspio Net осуществляет круглосуточное информационное вещание с часовыми блоками на трех языках: английском, казахском и русском, Lider TV, AZE-телевидение Азербайджана — фильмы на русском языке.

Англоязычные каналы (Hot Bird)

Euronews, CNN, BBC, Russia Today, Jetix*, Supreme Master, Word Network, MRTV, Gog TV, Gospel Channel, I’m on TV, Get Green Card TV, Al Jazeera English, Pentagon Channel, The Prophetic Word, Denaro TV, TBN, The Church Channel, JCTV, Smile of a Child, Inspiration Network, Daystar TV, MTA International, EWTN, DW, Bloomberg, Dub Sports, Real Madrid TV, Words of Peace, Caspio.net, 3ABN, TCT, VoA (Voice of America), Rainbow, The Spirit Word, Cool TV, Luxe TV, Derby Race TV, Jame-Jam Network, Jame-Jam Network 2, Europe by Satellite, Love World, Nile TV, Hope Channel

Спортивные (Hot Bird)

Планета Спорт, Prima, Rai Sport Sat, Dub Sports Channel, *, AB Moteurs*, Action*, Motors TV*, Sailing Channel*, English Premiere League*, Equida Outlist*, GlobalDraw Greyhounds, Equida*, ESPN Classic Sport*, Real Madrid TV

Мультфильмы (Hot Bird)

Baby TV* — для самых млад., Jetix*, AJ — Children’s Channel, Mangas*, Super RTL, Smile of a Child, MI TV, Boomerang*, Children’s — для самых млад, Berbere TV*

Музыкальные каналы (Hot Bird):

RU TV, Mezzo (Muzik)*, MCM Europe*, Music Box Russia, Deejay TV, Viva Polska, 102.5 Hit Channel, 123 SAT, Magic, Countdown, Music Box Italia, Video Italia, Onyx, Khalifa TV, Gay TV, Krisma TV

Эротические: (Hot Bird, Sirius, Amos)

Hustler TV*,Blue Hustler TV*, Sexy Sat 1, Sexy Sat 2, Sexy Sat 3, Eurotic TV, Eurotic Plus, Eurotic Dreams, E-Sat TV, Arab Girls, Supreme Master TV, Sexy Arab, G Point, Gay TV, Top Sexy TV, Free Sex Sat, Free Sex Zone, Sensuality, 4sexTV, All sex, AAA sex channel, Xstream TV, Full-X 4Free, Hot Love, Hot Chili, MCT (6 кан., XXX, кодированы.), (Red Licht (5 кан., XXX, кодированы), SexView (14 кан., XXX, кодированы)

Мода: (Hot Bird)

Fashion, Fashion men, World Fashion, TV Moda

Новости: (Hot Bird)

Вести, 24 News, Euro News, Fox News, BBC World, NBC Europe, EBS, World Net Europe, Bloomberg TV Europe, DW TV, Nile News, Canal 24 Horas, Rai News 24, Al Jazeera, Al Arabia, Khalifa News

Немецкие каналы:(Hot Bird)

4 Fun TV, Euronews, Vox, Das Vierte, ZDF, EWTN, ARD Das Erste, DW, RTL2, Super RTL, Arte, Bloomberg, Words of Peace, SF Info, Europe by Satellite, Terra Nova, Luxe TV

Французские каналы:(Hot Bird)

MTA International, Euronews, Meteo Express, Home Shopping, Demain, MTV France*, Boomerang*, TV5 Monde FBS, TV5 Monde Europe, France 24, BFM TV, EWTN, NRJ 12, Arte, Best of Shopping, NT1, La Locale, Words of Peace, Gulli, Mezzo, Europe 2, Luxe TV, Europe by Satellite, Direct 8, TV8 Mont Blanc, Nile TV, 3A Telesud, Liberty TV, JET, KTO, Walf TV

Испанские каналы:(Hot Bird)

Euronews, Bethel TV, Arcoiris TV, Enlace TBN Europa, EWTN Europe, TVE, Canal 24 Horas, TVE, Internacional, Words of Peace, Europe by Satellite

Итальянские каналы:(Hot Bird)

Administra.it, All TV, Arte & Atre, Blu, Calabria Channel, Camera dei Deputati, Canale 10, Canale 5, Canale Italia, Canale 8, Carpe Diem, Cartomanzia Lotto, Ceramicanda, Challenger TV, Cinquestelle TV, Coming Soon TV, Cortona Notizie, Count Down TV, Diva Futura Channel, Diva Futura Live, Diva Futura Plus, Elite Shopping TV, E-TV Emilia Romagna, Euroconference, Euronews, Europe by Satellite, Expo Club, Family Life TV, Forte Rosso Sat, Free Channel, Future Sat, GBR, Gioielli D’Anna, Italia 1, Italia Channel, Italiamia, Italiani nel mondo Channel, Italiasat, Italy & Italy, Jolly Sat, Julie Channel, La 9, Lazio Channel, Libera, Libera, Magic TV, Mare TV, MediaShopping, Mediatel, Mediolanum Channel, Mediterraneo Sat 1, Mediterraneo Sat 2, Milano TV Sat, Motori TV, Music Box Italia, Napoli International, Napoli Mia, Napoli TLA, Nessuno TV, New TV, Nostradamus, Nova mosaic, Oasi TV, Odeon Sat, People TV, Planet Italia, Play TV, Puglia Channel, Punto Sat, Puntoshop, Radio Italia TV, Radio TV, RAI Doc, RAI Due, RAI Edu 1, RAI Edu 2, RAI Futura, RAI Med, RAI Nettuno Sat Due, RAI Nettuno Sat Uno, RAI News 24, RAI Sport Satellite, RAI Tre, RAI Uno, RAI Utile, Rete 4, Rete Oro Sat, Rete Capri, Roma Sat, Roma Uno, RTB International, RTL 102.5 TV, S 24, Sardegna Uno Sat, Sat 8, Sat 9, Sat 2000, Senato Italiano, Sensuality, SET, Sicilia Channel, Sicilia International, Sixty Nine, Sky Meteo 24, Sky Meteo 24, active, Sky Meteo 24 active, Sky On Air, Sky TG 24, active In primo piano, Sky TG 24 active mosaic, Sky TG 24 active, Scienza, Sky TG 24 active Sport, Sportitalia, Star Sat, StarMarket, Studio 100 Sat, Studio Europa, Taxi Channel, TBM, TBN Italia, Tele A, Tele A piu Sat, Tele Padre Pio, TeleCampione, Telecolore, TelefortuneSat, Telelombardia, Telemarket, Telemarket 2, Telenord, Telepace, Teletirreno, Tiziana Sat, Tiziana Sat 2, Toscana Channel, TR 2 Sat, Trentino TV, TRSP, TV 7 Lombardia, TV Koper Capodistria, TV Moda, TVA Vicenza, UnoSat, Varese Sat, Veneto, Venice Channel, VideoBergamo, Videolina, Videolook Channel Italy, Vip TV, Words of Peace, Xex

Польские каналы:(Hot Bird)

4 Fun TV, Baby TV*, Edusat, Europe by Satellite, ITV, Mango 24, Podroze TV, Polonia 1, Polsat 2, Polsat Zdrowie i uroda, Tele 5, TMT, TV Biznes, TV Polonia, TV Puls, TVN Gra, TVP Kultura, Viva polska

Арабские каналы:(Hot Bird)

123 Sat, 2M Maroc, Abu Dhabi TV Europe, Al Aqariya TV, Al Arabiya, Al Baghdadia, Al Fayhaa TV, Al Forat Network, Al Hayat, Al Hiwar TV, Al Jazeera Channel, Al Jazeera Children’s Channel, Al Jazeera Documentary, Al Jazeera Mobasher, Al Masriyah, Al Mustakillah TV, Al Ordoniyah, Alalam News Channel, AldiyarSat, Alhurra Europe, Al-Iraqiya TV, Alkawthar TV, Almaghribya, Alsharqiya TV, Al-Zahra TV, ANB, ANN, Arab 69, Arrabia, Arriyadiya, Assadissa, Canal Algerie, Dubai Sports Channel 2, Dubai TV Europe, Galaxy Sat TV, Infinity, Iqraa, Ishtar TV, Jamahirya Satellite Channel, Kuwait Space Channel, MBC Maghreb Al-Arabia, Medi 1 Sat, Miracle, Mlive, MTA International, Nile News, NourSat, Oman TV Satellite, PTV, Qatar TV, Salaam TV, Sama Dubai, Sat 7, Saudi Arabian TV 1 Satellite, Shahrazad, Sharjah TV, Spirit Channel, Strike, Sudan TV, Syria Satellite Channel, Thalitha TV, The Healing Channel, Tunis 7, TVM Europe, TVM Middle East, Victor Chandler, VoA TV, Words of Peace, Yemen Satellite TV

Индийские каналы:(Hot Bird)

TRT Tamil, Ceylon TV, AsiaNet, Maharishi Open University

Национальные каналы:(Hot Bird)

Армения — National TV of Armenia. Бангладеш — ATN Bangla. Болгария — TV Bulgaria. Голландия — BVN TV. Греция — OTE, Magic Peiraia, ERT SAT, Extra Channel, Tele Asty, Alpha TV. Грузия — Ajara TV. Индия — Maharishi Open University. Китай -CCTV. Корея — Arirang TV. Курдистан — KurdSat. Македония — MKTV Sat. Польша — TV Polonia, TVN. Румыния -TV Romania International, Pro TV International. Тайланд -Thai TV. Югославия -TV Montenegro, BK Sat, RTS Sat.

*-канал может приниматься при наличии эмулятора в ресивере, но не гарантированно. Остальные каналы-открытые (FTA).

Ссылки :

http://www.kulichki.tv/sputnik/map/4w.html — покрытие регионов спутниками

http://www.lyngsat.com/ — очень достойный сайт с таблицами и параметрами ВСЕХ спутников и каналов

http://www.lyngsat.com/freetv/Russia.html — таблица бесплатных российких каналов на спутниках

Приятного просмотра!

Руководство по установке спутниковой антенны

Если вы не имеете права на «бесплатное» рекламное предложение от одного из основных поставщиков услуг спутникового телевидения, установка спутниковой антенны профессионалом может стоить вам не менее пары сотен долларов, особенно в случае установки на крыше. установка антенны.

Однако установить спутниковую тарелку самостоятельно несложно. Это руководство покажет вам, как использовать простой подход , как выбрать тарелку, выбрать лучшее место, установить и, в конечном итоге, точно настроить антенну спутникового телевидения для лучшего приема.


Winegard SK-SWM3 Slimline Автоматическая мультиспутниковая ТВ-антенна

Эта малогабаритная автоматическая многоспутниковая телевизионная антенна способна принимать несколько телевизионных сигналов с непревзойденной мощностью. Он также прост в использовании; просто нажмите кнопку, чтобы найти нужный спутник!

Порядок действий…
Установка системы спутникового телевидения

Установка системы спутникового телевидения — это двухэтапный процесс: установка самой спутниковой антенны и установка спутникового декодера для приема телепрограмм от вашего поставщика услуг.

Перед тем, как продолжить процесс установки, вам необходимо приобрести комплект спутникового телевидения. Он состоит из спутниковой антенны и соответствующего монтажного комплекта, высококачественного коаксиального кабеля RF и приемника спутникового ТВ или спутникового декодера.

Выбор спутниковой антенны для приема спутникового телевидения

Потратьте некоторое время перед выбором спутниковой антенны, чтобы избежать ненужных расходов в дальнейшем; Тип спутниковой антенны, которую вы используете, и декодер спутникового телевидения, который вы покупаете сейчас, в конечном итоге определят, какие программы спутникового телевидения вы сможете принимать с помощью вашей системы спутникового телевидения.

Основные сведения о спутниковом телевидении: малошумящие блокирующие преобразователи

Не менее важно выбрать количество LNB . LNB’s / LNBF — это малошумящие «блочные» преобразователи с понижением частоты. LNBF — это LNB со встроенным рупором. Большинство используемых сегодня LNB на самом деле являются LNBF. Термин «низкий уровень шума» относится к качеству усиления и микширования, которое происходит внутри конвертора LNB.

LNB располагаются перед реальной параболой спутниковой антенны, на конце рычага, выступающего из самой антенны.Их цель состоит в том, чтобы принимать, усиливать и преобразовывать с понижением частоты требуемые «блоки» микроволновых частот в сигналы L-диапазона с более низкой частотой от 950 МГц до 1,45 ГГц; затем они отправляются на приемник спутникового телевидения или IRD (встроенный декодер приемника) через коаксиальный кабель RG-6 (дополнительную информацию о коаксиальных радиочастотных кабелях можно найти на нашем сайте здесь).

Количество LNB определяет количество спутников, которые спутниковая тарелка может «видеть», поскольку для приема сигналов от спутников, находящихся на разных орбитальных позициях, требуется отдельный LNB.Поставщики услуг спутникового телевидения используют несколько спутников для доставки своего контента, отсюда и необходимость в нескольких LNB для приема всего диапазона программ спутникового телевидения.

LNB

использует антенный зонд внутри рупора для улавливания сигнала, сфокусированного спутниковой тарелкой. Зонд должен быть механически выровнен в вертикальном или горизонтальном направлении (или с левой и правой круговой поляризацией для спутников DBS) в соответствии с поляризацией сигнала, передаваемого спутниковыми транспондерами.Эта двойная поляризация используется спутниками, чтобы избежать помех между соседними каналами, и достигается назначением четных и нечетных транспондеров на спутнике с разной поляризацией.

В

LNBF используется установка с двумя антенными пробниками внутри горловины рупора, одна из которых выровнена вертикально, а другая — горизонтально (или слева и справа). Переключение на датчик с правильной поляризацией осуществляется электронным способом с помощью напряжения, передаваемого приемником по коаксиальному кабелю.

Различные типы антенн спутникового телевидения

В настоящее время и DirecTV, и DISH Network предлагают ряд спутниковых антенн размером от 18 дюймов до 36 дюймов x 22 дюйма.Однако, помимо формы или размера, реальная значительная разница между различными типами тарелок связана с количеством LNB и количеством поддерживаемых выходов .

Типичная конфигурация спутниковой антенны может варьироваться от простой 18-дюймовой антенны с одним двойным LNB (это конфигурация с двумя LNB, прикрепленными под небольшим углом смещения в одном корпусе) до пяти LNB и четырех выходов, каждый из которых LNB, указывающие на другую спутниковую орбиту.

Количество выходов на тарелке определяет количество цифровых спутниковых ресиверов, которые можно подключить к этой тарелке для одновременного просмотра разных программ на разных телевизорах; в этом отношении тарелка с четырьмя выходами поддерживает до четырех различных приемников.

Если вы хотите подключить больше приемников, чем может вместить ваша тарелка, вам придется использовать многопозиционный переключатель , чтобы разделить спутниковый поток без ущерба для качества сигнала. Некоторые мульти-коммутаторы позволяют добавлять эфирные трансляции или кабельные каналы и отправлять оба сигнала в каждую зону просмотра по одному коаксиальному кабелю. В этом случае вам понадобится диплексер для каждой области просмотра, чтобы снова разделить сигналы.

Вы не можете разделить сигнал спутникового телевидения через обычный радиочастотный разветвитель, который используется при приеме наземного телевидения.Как указывалось ранее, широковещательные сигналы со спутников разделяются на две разные поляризации, и они дифференцируются в LNB. Если сигналы с разной поляризацией будут передаваться по кабелю одновременно, они будут мешать друг другу.

Мульти-коммутатор работает, принимая входной сигнал от двойного LNB на тарелке, а затем блокирует один из LNB, чтобы всегда смотреть на четные транспондеры, в то время как другой LNB всегда смотрит на нечетные транспондеры на спутнике. Коммутатор имеет несколько выходов на приемники.Приемник, подключенный к мульти-коммутатору, отправляет сигнал переключения по коаксиальному кабелю, чтобы коммутатор мог выбрать правильный LNB, на который он должен смотреть.

В случае нескольких «двойных LNB» процесс такой же, за исключением того, что теперь каждый из LNB будет смотреть на другой спутник.

Совместимость с MPEG-4
Тонкая тарелка Ka / Ku Band
DirecTV Клиентов:

Выбирая тарелку DirecTV, не покупайте круглую тарелку, если вы приобретаете новую систему DirecTV — только несколько более крупные овальные или прямоугольные антенные тарелки смогут улавливать все стандартные программы DirecTV и HD.

Эти спутниковые антенны поставляются с 5 LNB для одновременного приема спутниковых сигналов в диапазонах KU (101 °, 110 °, 119 °) и KA (99 ° и 103 °).

Только для текущих клиентов DIRECTV : Если ваша спутниковая антенна была установлена ​​до октября 2005 года, вы не сможете принимать все программы DirecTV.

Если вы не помните, когда ваша тарелка была установлена, или если вы просто не уверены, что это 5-LNB, взгляните на свою тарелку и посмотрите, соответствует ли она одному из изображений спутниковой тарелки DirecTV, показанных здесь.В противном случае придется заказывать новое блюдо. Эти тарелки необходимы для приема новых местных и национальных программ HD MPEG-4. Эти новые антенны состоят из антенны фазы III со встроенным переключателем для обработки спутниковых сигналов Ku и Ka (99 ° / 103 °).

Dish Network Клиенты:

В зависимости от типа вашей тарелки, вам может потребоваться установить вторую тарелку, нацеленную на другой спутник, для приема услуги DISH Network HDTV.

В целом, если вы используете спутниковую антенну на основе DISH 500, вы сможете принимать одновременные спутниковые сигналы со спутниковых интервалов 110 ° и 119 °.С немного меньшим 18-дюймовым DISH 300 вы можете выбрать только один из этих дополнительных слотов.

Чтобы принимать все доступные каналы сети DISH, включая все местные и национальные каналы высокой четкости, с одной спутниковой тарелки, вам понадобится тарелочная антенна, совместимая с MPEG-4, такая как новая DISh2000.2.

Это тройная тарелка LNBF с лицевой стороной тарелки 19 ″ (В) x 24 ″ (Ш), предназначенная для приема программ с трех орбитальных точек: 110 ° з.д., 119 ° з.д. и 129 ° з.д.

Для получения дополнительной информации посетите один из розничных продавцов DISH Network.

Примечание: Выбор необходимого количества LNB, формы и размера вашей спутниковой антенны зависит от региона, в котором вы живете, поставщика услуг и выбранного пакета программ. Это то, что лучше всего решить после разговора с поставщиком услуг цифрового спутникового телевидения.

Процесс установки спутниковой антенны

Относительно небольшой размер современных цифровых спутниковых антенн означает, что они могут быть закреплены практически где угодно.В частности, эти компактные спутниковые тарелки особенно подходят для горожан.

Хотя многие предпочитают, чтобы их новая спутниковая антенна устанавливалась профессионалом, на самом деле процесс установки не является трудным; все, что вам нужно, это базовые навыки DIY.

Единственная реальная трудность, которая может возникнуть в этом процессе, — это наведение антенны на лучший сигнал со спутников. Это важный шаг, и именно он может потребовать профессиональной помощи. Помните, что спутниковая тарелка — это ваше основное связующее звено с теми спутниками, которые летают в космосе, поэтому ее необходимо правильно нацелить, чтобы принимать сигналы; здесь может помочь комплект для самостоятельной установки.

Выбор лучшего места для вашей спутниковой антенны

Во-первых, вы должны определиться с точным местом, где лучше всего установить спутниковую антенну. Здесь нужно учесть несколько моментов. Сюда входят:

1] Помните, что спутники DSS находятся на геостационарной орбите над экватором. Следовательно, спутниковая тарелка должна указывать на юг, если вы находитесь к северу от экватора, и на север, если вы находитесь к югу от экватора.

2] Выберите место, к которому можно легко добраться, если вам нужно очистить спутниковую антенну от снега или мусора или отрегулировать антенну в случае, если она потеряла ориентацию. Подходящее место — прикрепить блюдо к столбу, утопленному в земле.

3] Выбранное место не должно быть закрыто деревьями, ветвями, зданиями и т. Д. Кроме того, убедитесь, что рост новой листвы не мешает вашей системе.

4] В идеале, выбранное место должно позволять вам идти по прямому маршруту как можно ближе к вашему телевизору.В то же время убедитесь, что выбранное место находится вдали от линий электропередач и других инженерных сетей.

6] Наконец, обратитесь к прилагаемым инструкциям для получения более подробной информации.

Выберите метод установки, который позволяет вашей системе круглый год выдерживать неблагоприятные погодные условия и при этом оставаться идеально выровненной и жестко закрепленной. Помните, что перемещение системы может снизить прием сигнала до полной потери.

Всегда делайте пробный запуск на земле для прокладки коаксиального кабеля от спутниковой антенны до места, где он войдет в ваш дом.Убедитесь, что он достаточно длинный, чтобы добраться до обеих точек. Подсоедините кабель к спутниковой антенне, а затем проведите его через двор и в дом через просверленное отверстие.

Подсоедините кабель к телевизору. Закройте все внешние электрические соединения водонепроницаемым герметиком и закопайте входящую приемную линию ниже уровня линии замерзания.

Наконец, заземлите устройство и входящую приемную линию в соответствии с местными стандартами электрических норм; это одновременно соображение безопасности и потенциальное требование кодекса.Поместите недорогой блок заземления коаксиального кабеля , такой как показанный на рисунке, в точке, где антенный кабель входит в дом; затем протяните провод от заземляющего блока к заземляющему стержню вашего дома.

Чтобы определить лучшее место для спутниковой антенны, выполните несколько простых шагов:

1] Определите, какой спутник передает ваши наиболее часто просматриваемые программы, и определите его местоположение на солнечной дуге.

2] Найдите за пределами дома зону, ближайшую к вашему телевизору.

3] Повернитесь лицом на юг — или на север, если вы находитесь к югу от экватора.

4] Посмотрите с востока на запад по дуге, имитирующей путь солнца по небу.

5] Наблюдайте за любыми препятствиями, такими как деревья или здания, которые могут закрывать линию обзора вдоль дуги. Это наиболее важный шаг перед установкой

Примечания:

Большинство телевизионных спутниковых антенн представляют собой « труба в земле » i.е. с антенной, прикрепленной к трубе, помещенной в бетон, или « за пределами стены, », где антенна прикреплена к стене с помощью крепежных элементов, которые прочно встроены в стену.

Позиции спутников даны в градусах орбитального слота и являются истинными, а не магнитными положениями. Эти слоты будут основаны на азимуте, который следует рассматривать как истинный, а не на позиции компаса. Поскольку у компаса есть магнитное склонение, узнайте это отклонение в местном аэропорту.Чтобы определить истинный азимут, поверните в направлении, противоположном изменению числа градусов, которое дает аэропорт; например для 3 градусов западной долготы вам придется повернуть шкалу компаса на 3 градуса восточной долготы, чтобы получить правильное значение азимута.

Однако более простой альтернативой поиска спутников является использование одного из многих онлайн-калькуляторов для поиска спутников; они не только показывают положение спутника, но, в большинстве случаев, даже параметры, необходимые для вашей антенны в зависимости от вашего местоположения. Для Северной Америки Dish Pointer представляет собой отличное приложение; все, что вам нужно сделать, это либо выбрать нужные спутники, либо имеющуюся у вас настройку LNB, а затем найти свое местоположение на прилагаемой карте Google Earth; приложение мгновенно выдаст вам угол возвышения , истинный и магнитный азимут и наклон тарелки .Эти значения необходимы для установки или «настройки» вашей спутниковой антенны.

Некоторые определения:

Прежде чем объяснять, как использовать угол места, азимута и перекоса антенны для настройки антенны спутникового телевидения, лучше всего сначала определить эти термины как применимые к миру приема спутникового телевидения.

Высота означает угол обзора или угол вверх-вниз между направлением наведения антенны (непосредственно на спутник) и местной горизонтальной плоскостью.

Азимут относится к вращению всей спутниковой антенны в сборе вокруг вертикальной оси, или опорного полюса.По определению, север равен 0 или 360 градусам, восток — 90 градусов, юг — 180 градусов, а запад — 270 градусов.

Наклон относится к углу поляризации электрического поля. Термин «перекос антенны» относится к наклону антенны, необходимому для определения положения спутниковой антенны так, чтобы LNB находился в точном соответствии с электрическим полем входящих спутниковых сигналов. Установка наклона антенны необходима только при наведении на несколько спутников.

Чтобы установить наклон тарелки, встаньте за тарелкой и поверните ее по часовой стрелке, пока шкала тарелки не покажет тот же угол, что и требуемый наклон тарелки для вашей установки.Если ваше блюдо имеет перевернутую шкалу, значение шкалы должно быть 180 минус угол перекоса.

«Настройка» спутниковой антенны

Установив новую тарелку , вы наверняка захотите получить максимальное количество каналов. Есть только один путь вперед — настроить антенну спутникового телевидения на идеальный прием!

Следующие шаги помогут вам настроить спутниковую антенну на лучший сигнал; однако сначала убедитесь, что ваша спутниковая антенна соответствует следующим условиям:

В зоне прямой видимости до спутника нет препятствий и препятствий.

Опорная мачта жестко закреплена и идеально выровнена, иначе все настройки будут неправильными.

Отражатель , часть спутниковой антенны (тарелка) не деформирована.

Процесс настройки:

1] Отрегулируйте азимутальный угол отражателя антенны, чтобы он соответствовал углу, необходимому для конкретного спутника. Эта регулировка представляет собой перемещение отражателя на вертикальной опоре с востока на запад и указывается в градусах азимута.

2] Отрегулируйте угол возвышения; эта корректировка выполняется от горизонта к небу и задается как высота в градусах над горизонтальной плоскостью.

3] Если вы отслеживаете более одного спутника, вам также необходимо установить наклон антенны, как подробно описано в приведенном выше определении перекоса.

4] Убедитесь, что сигнальная линия антенны подключена к приемнику, а приемник включен и расположен на канале маяка; канал маяка передается со спутника, чтобы направить на него вашу антенну.

5] Начните настройку с медленного перемещения отражателя сначала на восток с шагом в один градус, всего на три градуса, затем в противоположном направлении (запад), контролируя измеритель сигнала приемника.В этот момент увеличьте уровень сигнала до максимальной шкалы. В идеале это должно быть сделано с помощью недорогого спутникового искателя или измерителя мощности сигнала, такого как WS International Satellite Finder; они обеспечивают более точную настройку благодаря большей чувствительности сигнала.

6] Зафиксируйте регулировку азимута антенны на держателе, как только уровень сигнала станет максимальным.

7] Выполните ту же процедуру, что и в шагах с 4 по 6, используя регулировку по высоте, сначала вверх, а затем вниз для пика.Зафиксируйте высоту спутниковой антенны в точке максимального приема сигнала.

8] Заземлите антенну и вход сигнальной линии в жилой дом в соответствии со стандартами электрических норм, как подробно описано ранее в этом руководстве.

Следующим шагом будет включение приемника в бытовую розетку; Включите телевизор и внесите необходимые изменения в настройки спутниковой системы. Когда будете готовы, вы можете расслабиться и наслаждаться новой системой спутникового телевидения!

Детали спутниковой антенны — большая антенна

Большая тарелка

Большая тарелка 3.0 метр (10 футов), 3,1 метра, 3,4 метра, 3,7 метра, 3,8 метра (12 футов) фут), 4,5 метра (14,5 футов), 4,8 метра (16 футов), 6,3 метра, 7,2 метра, 7,3 метра, 8,1 метра, 9,0 метра, 9,3 метра, 11,1 метра, 13,1 метра, 16,4 метра, 18,3 метра, 21 метр — Нажмите здесь

Все наши большие параболическая антенна совместима с двумя степенями свободы. Большой 12, 13,5, 16 а 20 — 1.Соответствует 5 степеням. Импульсные продукты — Военная спутниковая связь — Кольцевая петля — Блок Преобразователи с повышением частоты — Индуктивные выходные лампы (IOT) — ЛБВ с кольцевым контуром — Мультиимпульсные продукты — Minis — Генераторы непрерывного действия — Импульсные Осцилляторы — Сопряженный резонатор — ВЧ-деки — Силовые ответвители — Индуктивные выходные трубки (IOT) — Клистроды — Трансляция — Научные — не вещательные приложения. K2D110w — K27 — миллиметровые волны — ответвители мощности — генератор мощности-усилитель системы — резервные или комбинированные системы.- когерентные радиолокационные цепи — катод или электрод — многоступенчатый пониженный коллектор — Миллиметровые волны — Гиротроны — Осцилляторы — Клистроны — Сопряженная полость — Полностью соответствует требованиям стандарта MIL-E-5400 — Муфты — S-Band — Диапазон C — Диапазон X — Диапазон Ku — Диапазон Ka — Диапазон W — Диапазон Q — Диапазон V — DBS-Band — Трехдиапазонный — S-Band — UHF-Band — L-Band — Multi-Band — Деревянная тара на экспорт Доступен штампованный пиломатериал ISPM 15.

General Dynamics Википедия

General Dynamics SATCOM Technologies, ведущий поставщик спутниковой и беспроводной связи. коммуникационные продукты и услуги для видео, голоса и данных Мировой.SATCOM Technologies предлагает захватывающий ассортимент новых коммуникационные продукты и решения, поддерживаемые столь же высокими качество и опыт, на которые вы можете положиться.

Проделин


3,0 Метр (10 футов) Антенная система с креплением AZ / EL

Описание: Prodelin Корпорация — крупнейший в мире производитель Rx / Tx VSAT антенны.Polar Mount ant sys. Деталь # 1305-990 10 футов 3,0 метра AZ / EL ant sys. Деталь № 1304-990 Широчайший ассортимент продукции включая антенные системы только приема, Rx / Tx и сельской телефонии. Все системы Rx / Tx поставляются в комплекте с опорными рычагами и креплением. Это все только AZ / EL без KingPost. 1 Поддон 51 x 86 x 35 дюймов при 475 фунтов. Устанавливается на опору с внешним диаметром 6,5 дюйма.

Серии 1304 Данные Лист Руководство Данные Лист

3.0 Метр (10 футов) полярная антенная система

Описание: Prodelin Корпорация — крупнейший в мире производитель Rx / Tx VSAT антенны. Polar Mount ant sys. Деталь # 1305-990 10 футов 3,0 метра AZ / EL ant sys. Деталь № 1304-990 Широчайший ассортимент продукции включая антенные системы только приема, Rx / Tx и сельской телефонии. Все системы Rx / Tx поставляются в комплекте с опорными рычагами и креплением.Это все только AZ / EL без KingPost. 1 Поддон 51 x 86 x 35 дюймов при 475 фунтов. Устанавливается на опору с внешним диаметром 6,5 дюйма.

Серии 1305 Данные Лист Руководство Данные Лист

3.4 Измеритель (12 футов) Антенная система с креплением AZ / EL

Описание: Prodelin Корпорация — крупнейший в мире производитель Rx / Tx VSAT антенны. У нас самый широкий ассортимент продукции в отрасли включая антенные системы только приема, Rx / Tx и сельской телефонии. Устанавливается на 6,5 «OD столб.

серии 1344 Данные Лист Руководство Данные Лист

3.7 Полярная антенная система измерителя (12 футов)

Описание: Prodelin Корпорация — крупнейший в мире производитель Rx / Tx VSAT антенны. 12 ‘AZ / EL ant sys. Деталь # 1374-990 12 ‘Полярный муравей sys. Деталь № 1375-990 У нас самый широкий ассортимент продукции в отрасли. включая антенные системы только приема, Rx / Tx и сельской телефонии. Все системы Rx / Tx поставляются в комплекте с опорными рычагами и креплением.Это все только AZ / EL без KingPost. 1 Поддон 80x77x28 650 фунтов. Устанавливается на 6,5 «OD столб.

Серии 1375 Данные Лист Руководство Данные Лист

3.7 Измеритель (12 футов) Антенная система с креплением AZ / EL

Описание: Prodelin Корпорация — крупнейший в мире производитель Rx / Tx VSAT антенны. 12 ‘AZ / EL ant sys. Деталь # 1374-990 12 ‘Полярный муравей sys. Деталь № 1375-990 У нас самый широкий ассортимент продукции в отрасли. включая антенные системы только приема, Rx / Tx и сельской телефонии. Все системы Rx / Tx поставляются в комплекте с опорными рычагами и креплением.Это все только AZ / EL без KingPost. 1 Поддон 80x77x28 650 фунтов. Устанавливается на 6,5 «OD столб.

Серии 1374 Данные Лист Руководство Данные Лист

Изображения спутниковой антенны, стоковые фотографии и векторные изображения

В настоящее время вы используете старый браузер, и ваш опыт может быть не оптимальным.Пожалуйста, подумайте об обновлении. Учить больше. ImagesImages homeCurated collectionsPhotosVectorsOffset ImagesCategoriesAbstractAnimals / WildlifeThe ArtsBackgrounds / TexturesBeauty / FashionBuildings / LandmarksBusiness / FinanceCelebritiesEditorialEducationFood и DrinkHealthcare / MedicalHolidaysIllustrations / Clip-ArtIndustrialInteriorsMiscellaneousNatureObjectsParks / OutdoorPeopleReligionScienceSigns / SymbolsSports / RecreationTechnologyTransportationVectorsVintageAll categoriesFootageFootage homeCurated collectionsShutterstock SelectShutterstock ElementsCategoriesAnimals / WildlifeBuildings / LandmarksBackgrounds / TexturesBusiness / FinanceEducationFood и DrinkHealth CareHolidaysObjectsIndustrialArtNaturePeopleReligionScienceTechnologySigns / SymbolsSports / RecreationTransportationEditorialAll categoriesMusicMusic ГлавнаяПремиумBeatШаблоныШаблоныДомашняя страницаСоциальные медиаШаблоныFacebook ОбложкаFacebook Mobile CoverInstagram StoryTwitter BannerYouTube Channel ArtШаблоны печатиВизитная карточкаСертификатКупонFlyerПодарочный сертификатРедакцияГлавная редакцияEnterta inmentNewsRoyaltySportsToolsShutterstock EditorMobile appsPluginsImage resizerFile converterCollage makerColor schemesBlogBlog homeDesignVideoContributorNews
PremiumBeat blogEnterprisePricing

Вход

Зарегистрироваться

Меню

FiltersClear allAll изображений
  • Все изображения
  • Фото
  • Vectors
  • Иллюстрации
  • Editorial
  • Видеоматериал
  • Музыка

  • Поиск по изображению

спутниковая тарелка

Сортировать по

Самые актуальные

СПУТНИКОВЫЕ БЛЮДА

  • EL | EN | DE
  • МАГЛИТ
    • ПАСЬЯНС
    • МИНИ МАГЛИТ
    • СПЕКТР
    • КОМПАКТНЫЙ
    • СРЕДНИЙ SIΖΕ
    • ПОЛНЫЙ SIΖΕ
    • ЗАРЯДНЫЙ
    • НАБОРЫ БЕЗОПАСНОСТИ ДВИЖЕНИЯ
  • ГОСТИНИЧНЫЕ РЕШЕНИЯ
    • EDI-HOTEL SD
    • EDI-HOTEL HD
    • ЭДИ-ОТЕЛЬ БАЛКАН
    • ОБНОВЛЕНИЕ EDI-HOTEL
    • COAXDATA
  • ПРИЕМНИКИ
    • ОТТ
    • НАЗЕМНЫЙ / КАБЕЛЬ
    • СПУТНИК / КОМБО
    • LINUX
    • ПРИНАДЛЕЖНОСТИ ДЛЯ STB
    • СТБ БП
  • МОДУЛЯТОР
  • СПУТНИКОВЫЕ БЛЮДА
    • 60 см
    • 75 см
    • 80 см
    • 85 см
    • 100 см
    • 110 см
    • 115 см
    • 125 см
    • 150 см
  • НАЗЕМНЫЕ АНТЕННЫ
    • UHF — LTE
    • FM
    • ВСЕ ПОЛОСЫ
    • ВНУТРЕННИЙ
  • LNB
    • УНИВЕРСАЛЬНЫЙ
    • МОНОБЛОК
  • ПЕРЕКЛЮЧАТЕЛИ
    • 5 ВХОДОВ
    • 9 ВХОДОВ
    • 13 ВХОДОВ
    • 17 ВХОДОВ
    • МУЛЬТИПЕРЕКЛЮЧАТЕЛЬ БП
    • ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ
  • DISEQC
  • КАБЕЛИ
    • КОАКСИАЛЬНЫЙ
    • CCTV
    • UTP
    • HDMI
    • СОЕДИНИТЕЛЬНЫЕ КАБЕЛИ
    • ПАТЧ-ШНУР CAT 5e
    • ПАТЧ-ШНУР CAT 6
.

Leave a Reply

Ваш адрес email не будет опубликован. Обязательные поля помечены *
