Опубликовано Таблица выбора сечения силового кабеля. Термины в электротехническом оборудовании. Информация. Shop220
При подборе электрического силового кабеля или провода очень важен правильный выбор и расчет его сечения. Прежде всего правильный выбор силового кабеля обеспечит безопасность вам, вашей семье и вашему имуществу, ведь значительная часть пожаров возникает именно из-за не правильно расчитанного и выбранного кабеля.
Первое на что необходимо обратить свое внимание при выборе электрического кабеля, это из какого материала выполнены его жилы. В настоящее время основными материалами изготовления кабельной продукции являются алюминий и медь.
Алюминиевый кабель в отличии от медного имеет меньшую стоимость, однако он намного хуже по ряду параметров: обладает меньшей электропроводностью, прочностью, сроком службы. Срок службы алюминиевой проводки составляет около 10-15 лет, а срок службы медной около 20-25 лет. Но при этом следует учитывать условия эксплуатации проводов: возможные систематические перегрузки, воздействие агрессивных условий внешней среды. Главным нормативным документом, регламентирующим площадь сечения электрических проводов и кабелей являются Правила Устройства Электроустановок (ПУЭ).

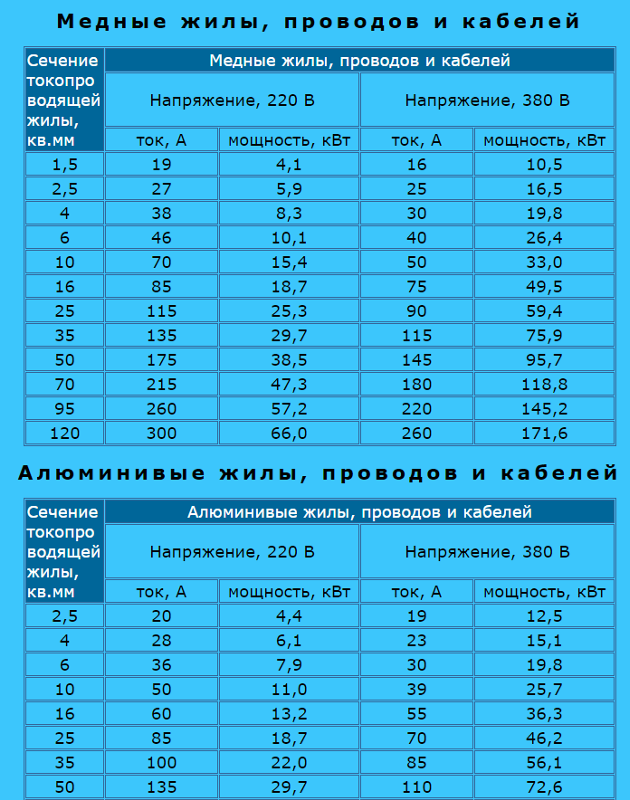

Таблица выбора сечения медного силового кабеля для электропроводки. |
| Таблица выбора сечения алюминиевого силового кабеля для электропроводки. |
Силовой кабель ВВГ – это электрический кабель, который состоит из медных, однопроволочных жил и покрыт ПВХ-изоляцией черного цвета. Форма ВВГ бывает круглой или плоской. По сравнению с NYM (НУМ), более компактен, и поэтому его легко укладывать в штробы или каналы. Сильно выделяют негорючий его вид, имеющий маркировку нг (силовой кабель ВВГнг). В оболочке и изоляции ВВГнг имеются противопожарные добавки, которые делают его использование намного более электробезопасным. ВВГ (нг) можно использовать и во влажных, и в сухих помещениях. Кабель хорошо подходит для монтажа электропроводки жилых и не жилых помещений и имеет невысокую стоимость.
Силовой кабель NYM (НУМ) — электрический кабель круглой формы, изготавливается медными однопроволочными жилами, имеющими ПВХ-изоляцию серого цвета, и двумя оболочками, делающими его еще более пожаробезопасным.
Используется для стационарной прокладки осветительных и силовых цепей номинальным напряжением до 660В и частотой 50 Гц.
Кабель силовой NYM близок по назначению и параметрам к кабелю ВВГ (нг) и отличается улучшенными эксплуатационными характеристиками: мелонаполненный резиновый заполнитель между жилами и оболочкой придаёт кабелю круглую форму, облегчающую герметизацию мест ввода в электротехнические устройства и упрощает разделку концов.
Провод ПВС — представляет собой гибкий электрический кабель, имеющий круглую форму, в состав которого входят скрученные многопроволочные медные жилы с ПВХ-изоляцией белого цвета. Хорошая гибкость делает этот провод отличным выбором для использования в качестве сетевого провода для подключения бытовых приборов, так же его еще называют — соединительный провод. Однако и для монтажа электропроводки ПВС вполне подходит: работу с ним необходимо проводить при температуре от -15°С до + 40°С.
Как выбрать сечение кабеля — Кабель-провод
При проведении монтажных работ часто возникает вопрос, кабель какого типа и сечения выбрать и не ошибиться?
Во-первых, нужно отметить, что многие путают кабель и провод, или думают, что это одно и то же.
Провода чаще всего используются для расключения электрических шкафов, либо для заземления. Для питания электрооборудования они не подходят, т.к. на провода действуют более жесткие требования к способам прокладки, чем на кабели.
|
1,5 мм2 |
|
2,5 мм2 |
|
4 мм2 |
|
6 мм2 |
|
10 мм2 |
|
16 мм2 |
|
25 мм2 |
|
35 мм2 |
|
50 мм2 |
|
70 мм2 |
|
95 мм2 |
|
120 мм2 |
|
150 мм2 |
|
185 мм2 |
|
240 мм2 |
Вы также можете встретить другие сечения, но они являются нестандартными, поэтому производятся кабельными заводами только на заказ.
Кабели бывают с медными и алюминиевыми жилами. Для внутренней прокладки в зданиях обычно применяются медные, несмотря на то, что алюминиевые намного дешевле первых. Важно знать, что использование алюминиевых кабелей для проводки розеточных сетей и освещения запрещено.
Чтобы рассчитать сечение кабеля, прежде всего нужно узнать, однофазным (220 В) или трехфазным (380 В) является подключаемый прибор. Таблица выбора количества жил кабеля и их значение по цвету в зависимости от фазы представлена ниже:
|
Фаза |
Количество жил кабеля |
Значение каждой жилы |
|
Однофазная — 220 В |
3 |
|
|
Трехфазная — 380 В |
5 |
Внутри помещений обычно используют кабели следующих марок:
1. ВВГнг(А)-LS, с твердыми жилами, он лучше подходит при строительстве и ремонте.
2. NYM, который является более дорогим аналогом ВВГ.
Наиболее выгодным решением является взять кабель с многопроволочной структурой, например, для межблочной связи между блоками сплит-системы, чтобы создать удлинитель или сделать шнур для какого-либо электроприбора. Для этого лучше всего подойдет провод, или как его еще называют гибкий кабель, ПВС.
В промышленном строительстве, а также при риске возгорания могут понадобиться негорючие кабели ВВГнг-FRLS благодаря их огнестойкости.
После того, как вы определились с типом кабеля и количеством жил, осталось разобраться с сечением.
Существуют стандарты применения кабелей с сечением, так для освещения используется сечение 1,5 мм2, а для розеток 2,5 мм2.
Расчет сечения кабеля по мощностиОпределяющим фактором для выбора сечения является мощность (P — Ватт) электроприбора, в который планируется подключать кабель, а также потребляемый им ток (I — Ампер).
Формула для расчета тока при известной мощности:
1. P = U*I*cosA, где 0<cosA<1 – коэффициент мощности, определяется нагрузкой. U – напряжение (Вольт).
2. I = P/(U*cosA)
Расчет сечения кабеля по токуТакже узнать ток можно, посчитав, что 1кВт, при однофазной нагрузке 220В, примерно равен 4,5А. А при трехфазной (380В) — примерно 1,5А.
1кВт(220) = 4,5А
1кВт(380) = 1,5А
Подробная формула расчета для обеих фаз:
1.
I(220) = P/(U*cosA) = 1000 Вт/ (220В*0,99) = 4,59А,
2. I(380) = P/(3U*cosA) = 1000Вт/(660В*0,99) = 1,53А, cosA для нагревательного прибора.
Приведем примеры, чтобы было понятнее.
Допустим, у нас есть однофазный чайник с мощностью 2600 Вт, тогда формула расчета будет:
I = 2600Вт/(220В*0,99) = 11,9А
Получается, такой чайник будет потреблять около 12 Ампер тока.
При выборе сечения необходимо учитывать допустимый длительный ток кабеля(I доп). У каждого сечения жилы есть свой предел или пропускная способность, больше которой пропускать нельзя.
Выбирать сечение кабеля нужно, учитывая расчетный ток нагрузки (Iр), который должен быть меньше I доп. Несоблюдение данных условий приведет к возгоранию кабеля из-за короткого замыкания.

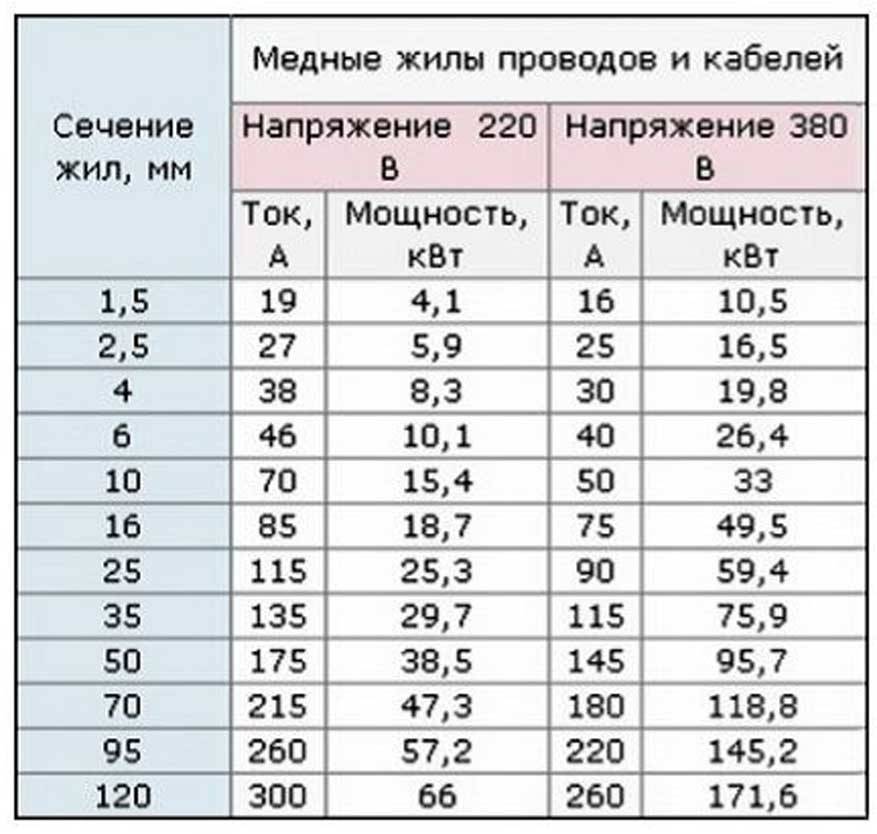

Таблица сечений кабеля и допустимого длительного тока:
Используя таблицу, помните, что выбирать значение «впритык» лучше не нужно, поэтому выбирайте сечение «с запасом».
После того, как вы определитесь с типом и сечением кабеля, вы можете найти в различных компаниях, занимающихся продажей кабельной-продукции, кабели с одинаковым названием, но разные по стоимости.
Почему стоимость одинаковых кабелей различается?
Цены на одни и те же кабели может различаться в зависимости от качества производимого кабеля. Так, кабель качества ГОСТ и ТУ будут сильно отличаться.
Для защиты кабеля от токовой перегрузки или замыкания не забывайте купить гофрированную трубу.
Заказать кабели различных типов для любых условий вы можете на сайте кабельной компании «Стинкабель». Вас порадуют приятные цены и качественный сервис с быстрой отгрузкой и бесплатной доставкой во многие регионы.
