Опубликовано Таблицы выбора сечения кабеля по мощности

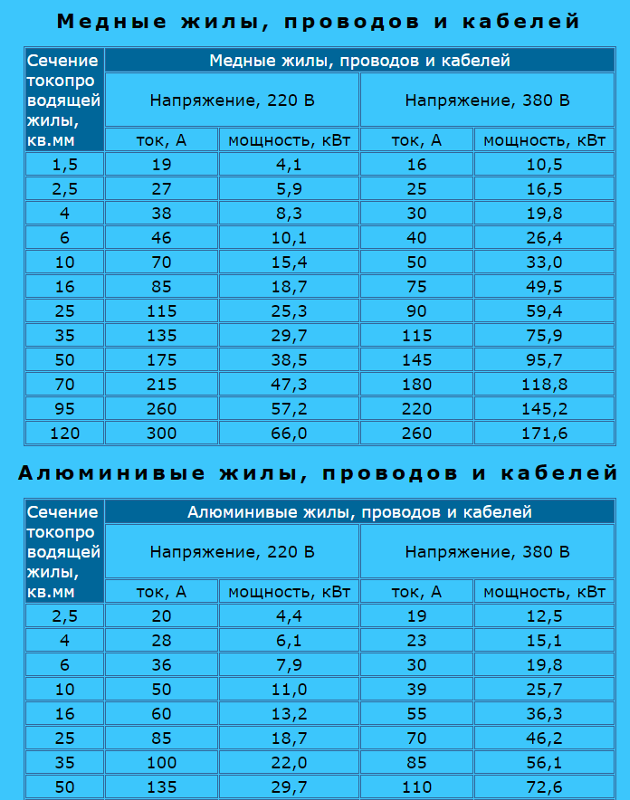

Таблица подбора сечения кабеля и провода по мощности и силе тока (Сu)
| Сечение токопроводящей жилы мм2 | Для кабеля с медными жилами | |||
|---|---|---|---|---|
| Напряжение 220 В | Напряжение 380 В | |||
| Ток А | Мощность кВт | Ток А | Мощность кВт | |
| 1,5 | 19 | 4,1 | 16 | 10,5 |
| 2,5 | 27 | 5,9 | 25 | 16,5 |
| 4 | 38 | 8,3 | 30 | |
| 6 | 46 | 10,1 | 40 | 26,4 |
| 10 | 70 | 15,4 | 50 | 33,0 |
| 16 | 85 | 18,7 | 75 | 49,5 |
| 25 | 115 | 25,3 | 90 | 59,4 |
| 35 | 135 | 29,7 | 115 | 75,9 |
| 50 | 175 | 38,5 | 145 | 95,7 |
| 70 | 215 | 47,3 | 180 | 118,8 |
| 95 | 260 | 57,2 | 220 | 145,2 |
| 120 | 300 | 66 | 260 | 171,6 |
Таблица подбора сечения кабеля и провода по мощности и силе тока (Al)
|
Сечение токопроводящей
жилы мм2 |
Для кабеля с алюминиевыми жилами | |||
|---|---|---|---|---|
| Напряжение 220 В | Напряжение 380 В | |||
| Ток А | Мощность кВт | Ток А | Мощность кВт | |
| 2,5 | 20 | 4,4 | 19 | 12,5 |
| 4 | 28 | 6,1 | 23 | 15,1 |
| 6 | 36 | 7,9 | 30 | 19,8 |
| 10 | 50 | 11 | 39 | 25,7 |
| 16 | 60 | 13,2 | 55 | 36,3 |
| 25 | 85 | 18,7 | 70 | 46,2 |
| 35 | 100 | 22 | 85 | 56,1 |
| 50 | 135 | 29,7 | 110 | 72,6 |
| 70 | 165 | 36,3 | 140 | 92,4 |
| 95 | 200 | 44,0 | 170 | 112,2 |
| 120 | 230 | 50,6 | 200 | 132,0 |
Выбрать и купить кабель и провод Вы можете в разделе кабельно-проводниковая продукция.
Добавить вопрос/отзыв
Таблица нагрузок по сечению кабеля в зависимости от нагрузки
Расчеты, выполненные самостоятельно вручную, не всегда являются точными для правильного определения длительно допустимых нагрузок на электрическую сеть.Таблица нагрузок по сечению кабеля относится к категории уточненных расчетов, и позволяет грамотно определиться с выбором наружной или внешней проводки.
Сечение жилы
Жила кабельного изделия представляет собой токопроводящую медную или алюминиевую сердцевину провода, защищенную изолирующим материалом.
Номинальные показатели сечения жилы являются площадью поперечного сечения в токопроводящей части кабельного изделия, и указываются в маркировке на изоляции.
Самостоятельный расчет фактического сечения жилы актуален в нескольких ситуациях:
- проверка кабельного изделия на соответствие фактических показателей сечения заявленным производителем;
- оценка качественных и технических характеристик немаркированного кабельного изделия.
В некоторых случаях, определение сечения жилы является обязательным. Например, при замене старой электрической проводки с неизвестными параметрами.
Стандартная формула для расчета сечения в круглых кабельных изделиях не более 10 мм2:S= πD2/4
- π — число «Пи», равное 3,14;
- D — результаты замеров диаметра жилы в мм;
- S — искомые показатели сечения кабельной жилы в мм2.
В многопроволочных кабельных изделиях замеряется сечение одной жилки, после чего результат умножается на количество всех элементов. Расчет сегментных кабелей является более сложным.
Расчет сечения однопроволочной проводной жилы осуществляется чаще всего посредством штангенциркуля, а многопроволочного кабельного изделия — микрометром.
Провод на основе разных материалов
Электрические кабельные изделия могут быть представлены проводами с алюминиевой или медной жилой.
Второй вариант является более предпочтительным, что обусловлено меньшим сопротивлением и долговечностью.
Кабель силовой алюминиевый 4-х жильный сечение 38 кв мм
Кабельное изделие состоит из нескольких основных элементов:
- жилы — части, отвечающей за проведение электрического тока;
- изоляции — защитной кабельной поверхности диэлектрического типа.
Монолитные жилы представлены одной проволокой, а составные — несколькими скрученными в пучок, что положительно сказывается на показателях их гибкости. Соединение основных элементов электрической проводки чаще всего осуществляется специальными зажимами — клеммами.
Медный тип
Неоспоримыми преимуществами кабельного изделия с жилой медного типа являются:
- незначительные показатели электрического сопротивления;
- высокий уровень гибкости;
- механическая устойчивость;
- пригодность для пайки и лужения;
- легкость сварки и скручивания.
Окисленная поверхность на контактах обладает незначительными показателями переходного сопротивления, а в процессе монтажа и опрессовки нет необходимости смазывать поверхности, что облегчает работу с материалом. Самые популярные марки:
- ПВ — одножильный провод с сечением 0,5-95 мм2;
- ППВ — двух- или трёхжильный провод с сечением 0,75-4,0 мм2;
- ПР — одножильный с сечением 0,75-120 мм2.
Самым главным недостатком проводки с медной жилой является высокая стоимость исходного материала, и соответственно всей кабельной продукции, содержащей медь.
Алюминиевый тип
Основные достоинства кабельного изделия с жилой алюминиевого типа представлены:
- более низким весом монтируемой электрической проводки;
- широким выбором и доступной стоимостью.
Следует отметить, что электрическая проводимость алюминия в полтора раза ниже, чем у медного кабеля, а аморфный по своим характеристикам материал в процессе длительной эксплуатации способен «вытекать» из обжимов.
Алюминиевый кабель в изоляции
Со временем, алюминиевая поверхность окисляется, а результатом такого естественного процесса становится ощутимая потеря токовой проводимости. Самые популярные марки:
- АПВ — одножильный провод с сечением 2,5-120 мм2;
- АППВ — двух- или трёхжильный провод с сечением 2,5-6,0 мм2;
- АПР — одножильный провод с сечением 2,5-120 мм2;
- ПРН — одножильный провод с сечением 2,5-120 мм2.
Некоторые сложности возникают при монтаже алюминиевых кабельных изделий, что объясняется необходимостью применения газовой сварки и пайки с использованием флюсов и припоев.
Нагрузка
Проектирование и монтаж любой электрической схемы предполагает правильный выбор кабельного сечения с обязательным учетом величины максимального энергопотребления или нагрузки.
Измеряемое в мм2 или «квадратах» проводное сечение обладает разной наивысшей пропускной способностью в течение длительного времени, а также отличается периодом нагрева:
- с алюминиевой жилой — 4,0 А;
- с медной жилой — 10 А.
Например, энергозависимый потребитель, использующий 4 кВт или 4000 Вт в условиях однофазной сети 220 В, нуждается в силе тока, равной 4000 / 220 = 18,18 А + 15% , что обеспечивается проводом с медной жилой 2,0 мм2.
При использовании алюминиевого проводника, жила монтируемого кабельного изделия должна иметь толщину не менее 4,5-5,0 мм2.
Значения токовой нагрузки чаще всего определяются в соответствии с заявленной в паспорте изделия мощностью энергозависимых потребителей, а также согласно формуле: I = Р/220.
Таблица зависимости сечения провода от нагрузки
Наиболее востребованными и распространенными проводными показателями сечения, применяемыми в настоящее время на практике, являются площади кабельной жилы 0.
75, 1.5, 2.5 и 4.0 мм2. При выборе сечения в зависимости от параметров нагрузки, целесообразно использовать стандартные табличные данные.
| Сечение | Открытая проводка | Закрытая проводка | ||||||||||
| Алюминиевая жила | Медная жила | Алюминиевая жила | Медная жила | |||||||||
| Ток | Мощность | Ток | Мощность | Ток | Мощность | Ток | Мощность | |||||
| 380 | 220 | 380 | 220 | 380 | 220 | 380 | 220 | |||||
| 0,5мм2 | – | – | – | 11А | – | 2,4В | – | – | – | – | – | – |
| 0,75 мм2 | – | – | – | 15А | – | 3,3В | – | – | – | – | – | – |
| 1,0 мм2 | – | – | – | 17А | 6,4В | 3,7В | – | – | – | 14А | 5,3В | 3,0В |
| 1,5 мм2 | – | – | – | 23А | 8,7В | 5,0В | – | – | – | 15А | 5,7В | 3,3В |
| 2,0 мм2 | 21А | 7,9В | 4,6В | 26А | 9,8В | 5,7В | 14А | 5,3В | 3,0В | 19А | 7,2В | 4,1В |
| 2,5 мм2 | 24А | 9,1В | 5,2В | 30А | 11В | 6,6В | 16А | 6,0В | 3,5В | 21А | 7,9В | 4,6В |
| 4,0 мм2 | 32А | 12В | 7,0В | 41А | 15В | 9,0В | 21А | 7,9В | 4,6В | 27А | 10В | 5,9В |
| 6,0 мм2 | 39В | 14В | 8,5В | 50А | 19В | 11В | 26А | 9,8В | 5,7В | 34А | 12В | 7,4В |
| 10,0 мм2 | 60В | 22В | 13В | 80А | 30В | 17В | 38А | 14В | 8,3В | 50А | 19В | 11В |
| 16,0 мм2 | 75В | 28В | 16В | 100А | 38В | 22В | 55А | 20В | 12В | 80А | 30В | 17В |
| 25,0 мм2 | 105В | 39В | 23В | 140А | 53В | 30В | 65А | 24В | 14В | 100А | 38В | 22В |
| 35,0 мм2 | 130В | 49В | 28В | 170А | 64В | 37В | 75А | 28В | 16В | 135А | 51В | 29В |
Обязательным условием правильного выбора сечения жилы в силовых кабельных изделиях является учет величины максимально потребляемого в нагрузке тока.
Только качественные провода способны выдерживать достаточную нагрузку, поэтому при выборе нужно придавать значение маркировке, в которой содержится информация о ГОСТ и ТУ, заводе-изготовителе и типе кабельного изделия.
По всей длине кабельного изделия, непосредственно на изоляционном слое, производителем обязательно указываются марка провода и его сечение. При отсутствии информации даже об одном из перечисленных параметров от приобретения кабельного изделия рекомендуется отказаться.
Таблица размеров кабелей и номинальных токов- Информация о товаре
- Техническая информация
Не можете найти то, что вам нужно? Спросите нашу дружную команду по продажам, которая будет более чем рада помочь.
Свяжитесь с нами
Поперечное сечение (мм 2) | Approximate Overall Diameter (mm) | Current Rating | |
Single Phase (Amps) | Three Phase (Amps) | ||
1. | 2.9 | 17.5 | 15.5 |
2.5 | 3.53 | 24 | 21 |
4.0 | 4.4 | 32 | 28 |
6.0 | 4.68 | 41 | 36 |
10 | 5.98 | 57 | 50 |
16 | 6.95 | 76 | 68 |
25 | 8. | 101 | 89 |
35 | 10.08 | 125 | 110 |
50 | 11.8 | 151 | 134 |
70 | 13.5 | 192 | 171 |
95 | 15.7 | 232 | 207 |
120 | 17,4 | 296 | 239 |
150 | 19. | 19.3 | |
19.3 | |||
19.3 | |||
19.3 | |||
| .0018 300 | 262 | ||
185 | 21.5 | 341 | 296 |
240 | 24.6 | 400 | 346 |
300 | 27.9 | 458 | 394 |
400 | 30.8 | 546 | 467 |
500 | 33. | 626 | 533 |
630 | 37.6 | 720 | 611 |
5
7
3
8* Данная таблица предназначена только для справки. Чтобы узнать истинные значения, обратитесь к спецификациям поставщиков кабелей.
