виды, регулировка температуры, способ замены и подключение термореле

Главная » Водонагреватели

Опубликовано: 31 марта 2022

На данный момент одной из актуальных покупок для дома является приобретение водонагревателя (бойлера) для воды, что объясняется огромной популярностью автономного отопления и горячего водоснабжения.

Предпосылками для этого процесса послужило повышение стоимости на централизованное ГВС и возможность людей не зависеть от графика подачи горячей воды, что особенно актуально в летний период в нашей стране.

Приобретение водонагревателя не такой простой процесс, как может показаться на первый взгляд. Покупка бойлера требует аккуратности и внимательности, чтобы устройство послужило эффективно и максимально долго, не доставляя владельцам особых хлопот.

Содержание

Виды терморегуляторов
Термостат для водонагревателя

Замена и подключение термостата для бойлера
Часто встречающиеся проблемы с термостатом

Виды терморегуляторов

Само по себе устройство бойлера довольно простое. Установить и подключить прибор можно даже своими руками. Но при выборе агрегата необходимо обращать внимание на то, какое термореле в нём установлено. Например, если в нём регулировка температуры или таковая отсутствует. Существует несколько видов терморегуляторов, на основании которых водонагреватели делят на несколько типов:

Программируемый или простой. Это влияет на управление температурой.
Электромеханический или электронный. От этого зависит управление прибором.
Врезной или накладной. От этого зависит монтаж агрегата.

Чаще всего встречаются стержневые, электронные и капиллярные термовыключатели. Стержневые модели являются устаревшими и представляют собой трубку длиной 35 см и шириной 1 мм. Их принцип работы заключается в следующем. При воздействии высокой температуры трубка расширяется в размере, из-за чего возникает

давление на выключатель. Недостаток такой модели заключается в его неточности.

В силу того, что трубка остывает слишком быстро, бойлер работает дольше, чем это необходимо.

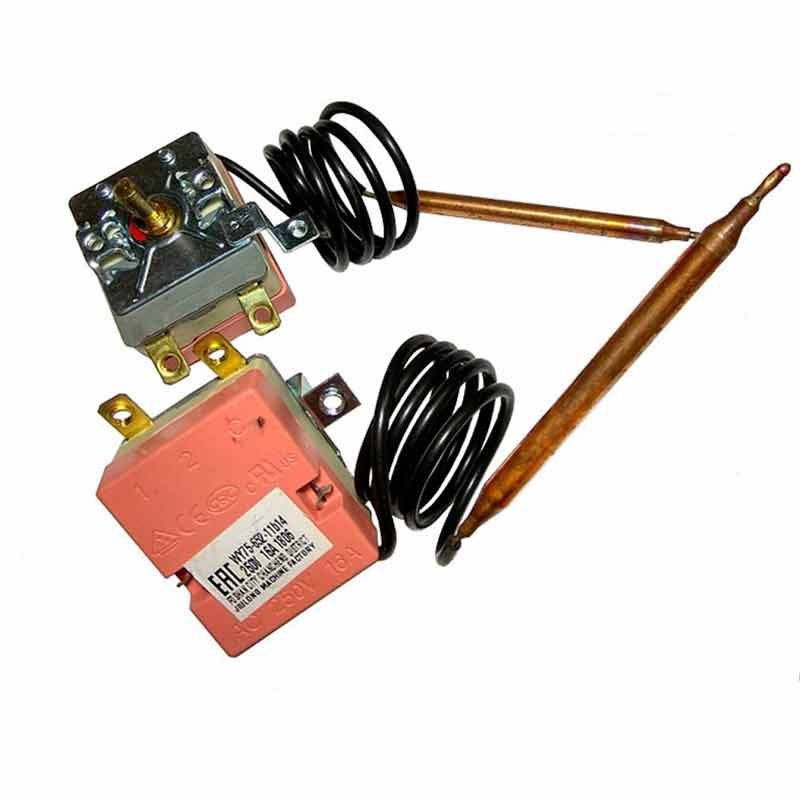

Принцип работы капиллярного термостата более модернизирован. Капиллярный термостат представляет собой трубку, внутри которой расположены баллоны, наполненные жидкостью, отличающейся по плотности от воды.

При повышении температуры жидкость, наполняющая баллоны капиллярного терморегулятора, увеличивается в объёме и начинает давить на мембрану и выключатель. Погрешность в расхождении составляет 3 градуса.

Электронные термостаты являются самыми часто встречающимися моделями и самыми точными. Преимущество данной модели заключается в прямом взаимодействии с реле защиты

. Благодаря его наличию проводится аварийное автоматическое отключение питания в случае отсутствия жидкости в резервуаре.

Терморегулятор обеспечивает безопасную работу водонагревателя. Объясняется этот процесс следующим образом: когда повышается температура воды, то повышается давление внутри бака, который является герметичным.

Когда повышение давления не будет контролироваться, то вся конструкция взорвётся, что опасно не только для техники и окружающих предметов, но и для человеческого здоровья, если человек во время взрыва будет находиться рядом.

Терморегулятор позволяет удерживать температуру на необходимом уровне. Итог: регулятор температуры защищает от взрыва, перегрева, порчи оборудования и имущества, обеспечивает безопасность людей.

Большинство производителей стараются снабдить бойлер термостатом, потому что именно он

контролирует нагрев воды в тот момент, когда подключается устройство, и за своевременную блокировку ТЭНа.

На рынке представлен широкий ассортимент моделей, но принцип работы у них всех одинаковый. В тот момент, когда необходимо подключить прибор к сети, нужно сразу же настроить уровень нагрева воды, что делается с помощью панели управления, которая расположена на корпусе.

Дальше следует отрегулировать нагревание воды. Реле, которое установлено на термостате будет отвечать за размыкание контактов ТЭНа. Когда бак полностью остынет, произойдёт понижение температуры, она станет меньше нормы. В этот момент осуществится замыкание контактов ТЭНа реле, из-за чего система снова запустится и жидкость в баке опять начнёт нагреваться.

В том случае, если водонагреватель не работает, то его не следует запускать повторно. Если он не запустился, значит, агрегат не работает! И не стоит от него ждать внезапного включения, необходимо проверить на наличие неполадок. В случае, если будет установлено, что проблема заключается в терморегуляторе, то его надо заменить. Главное — это умение правильно подобрать прибор и правильно его установить. С этим вопросом помогут разобраться и интернет-ресурсы, и консультанты в магазине или на рынке.

Чтобы заменить терморегулятор необходимо выполнить следующие манипуляции:

отключить бойлер от питания;
перекрыть подачу воды в бак специальным вентилем;
слить из бака всю воду, которая там есть;
снять нижнюю панель устройства, это позволить добраться до ТЭНа;
снять прижимное кольцо, расположенное на ТЭНе;
достать датчик в терморегуляторе и регулирующий блок;

установить новый регулятор;
вернуть на ТЭН прижимное кольцо;
установить на место нижнюю панель устройства.

Чтобы приобрести необходимый новый терморегулятор для бойлера необходимо придерживаться рекомендаций специалистов. Отправляясь в торговую точку для покупки регулятора нужно прихватить с собой технический паспорт устройства. С ним продавцу-консультанту будет гораздо проще сориентироваться, какую именно модель и с какими характеристиками вам подобрать.

Приобретая самостоятельно термостат, надо помнить, что он должен быть такой же модели, какой и был ранее. Даже самое незначительное отличие может привести к поломке всего водонагревателя. Покупать термостат надо с учётом вида изделия, параметров, способов монтажа, какой рабочей силой тока и функциональностью он обладает.

Любое устройство, даже самое надёжное и дорогое, со временем выходит из строя, чему способствует множество разнообразных факторов как внутренних, так и внешних. Поломки, на которые требуют пристального внимания:

Износ медной трубки.
Нарушение во взаимосвязи трехконтактного терморегулятора и нагревателя.
Сбой регулирования нагревательного элемента.
Образование известкового налёта.
Перепады напряжения могут вызвать поломку.

Если вы не обладаете знаниями и умениями в работе с терморегуляторами, их подключении, то лучше доверить этот вопрос специалистам. Это позволит, с одной стороны, избавить вас от лишних сомнений и переживаний, с другой — обеспечить правильную работу агрегату и безопасность окружающих.

Терморегулятор для бойлера — термореле: регулировка температуры, виды

Понравилась статья? Поделиться с друзьями:

Электронный терморегулятор для водонагревателя.

Термостат водонагревателя – основные неисправности и как выбирать Регулятор температуры для бойлера

Предлагаем итальянские регулировщики температуры Термоватт (Thermowatt), Reco, MTS Group и др., которые давно уже зарекомендовали себя в запчастях бытовой техники. Они имеют надежные характеристики, долгий срок службы и минимальный процент брака. Терморегулятор (термостат) нужен для поддержания нужной температуры воды путем включения или выключения ТЭНа в автоматическом режиме. Защита (биполярная термозащита или bipolar safety) терморегулятора срабатывает при достижении критической температуры, когда стандартное отключение на верхней границе не срабатывает. Такие датчики экономят примерно 20% тепловой энергии. В нашем каталоге есть стержневые, капиллярные, биметаллические, электронные термостаты. Стержневые термостаты устанавливаются в резьбовых и прижимных ТЭНах, на фланце которых есть разъемы с контактами и выделяются формой головки управления, диапазоном регулировки температуры, длиной стержня.

Типы, классификация

Основная функция терморегулятора бойлера состоит в поддержании нужной температуры. Вторая функция – защитная. Они делятся по типу исполнения на: стержневые, капиллярные и в виде «таблетки». Стержневые делятся по длине на короткие 220 мм, средние 270 мм и длинные 450 мм. По назначению термостаты делятся на:

регулируемые – поддержание температуры в нужном диапазоне в автоматическом режиме. По достижении максимальной температуры в термостате срабатывает реле, которое отключает нагрев ТЭНа и автоматически включает его при понижении температуры по достижению нижней границы температурного диапазона;

защитные – устанавливают значение температуры, при достижении которой нагревательный элемент выключается. Включить после такого отключения водонагреватель можно только вручную. Обычно устанавливается значение температуры близкой к 100°С, избегая закипание воды в водонагревателе;
регулируемо-защитные – включают оба типа.

По конструктивным параметрам делятся на:

стержневые;
капиллярные;
биметаллические;
электронные.

Причины выхода из строя

Датчик измерения температуры в стержневых и капиллярных термостатах — это герметичная система в виде запаянной трубки с жидкостью, которая при нагреве или охлаждении, расширяясь или сужаясь. Оно дает сигнал на замыкание или размыкание сети. В биметаллических термостатах роль жидкости играют разные металлические пластины, которые так же из-за изменения температуры меняют свое положение, замыкая, размыкая цепь. Если по каким-то причинам эта функциональность нарушается, то отключение не срабатывает. Причин может быть несколько:

попадание на термостат воды из-за потекшего ТЭНа;
истечение срока службы;
перепады напряжения, сбои в работе.

Замена термостата в водонагревателе

Термостат меняется целиком, так как его ремонт невыгоден в финансовом плане. Недорогие стержневые и капиллярные, электронные же стоят в несколько раз дороже. Замена этого устройства — несложная задача, так как для этого не нужно сливать воду. Достаточно отсоединить контакты и провода, вынуть старый термостат и точно так же подключить новый. Обычно такая замена занимает не больше получаса. Для покупки положите товар в корзину и оформите заказ. Если есть вопросы по подбору или покупке терморегулятора, звоните или пишите в онлайн-помощь. Наши менеджеры подберут нужный, помогут с оформлением заказа или оформят его по телефону. Мы ждем ваших вопросов и заказов.

Терморегулятор для водонагревателя представляет собой достаточно важную часть. Именно на него возлагается ответственность за поддержание определенной температуры на постоянном уровне. Терморегулятор для водонагревателя способен осуществлять медленную регулировку температуры, а также он оснащен устройством, защищающим его от охлаждения и перегрева. При возникновении необходимости он производит включение и отключение типа, то есть тэна.

Данное устройство дает пользователю возможность задавать определенный режим работы, а также поддерживает температурный уровень в автоматическом режиме. Если температура воды снижается, он производит включение тэна, благодаря чему происходит повышение температуры до какого-то определенного заданного уровня.

Терморегулятор для водонагревателя имеет определенный принцип работы. Стоит сказать, что у всех видов водонагревателей он схож. На винте, которым оснащен каждый терморегулятор, выставляется определенная требуемая температура воды. Когда отекающий клапан закручивается, в систему смесителя начинает поступать горячая и холодная вода, тогда и запускается процесс регулировки. В камере измеряется температура воды, после чего теплая вода смешивается с холодной в необходимых пропорциях. При подаче воды для смешивания преимущество имеется у горячей, поэтому она будет поступать до тех пор, пока ее температура не будет выше установленного показателя. После этого будет запущен процесс ее смешивания с холодной водой. Благодаря этому факту можно объяснить то, что терморегулятор для водонагревателя не так уж быстро реагирует. Однако особого неудобства пользователь обычно не испытывает.

Если терморегулятор для водонагревателя смонтирован в системе, где отсутствует циркуляция теплой воды, то не исключено попадание холодной воды в поступающую струю на начальном этапе. В системах, где имеется циркуляция теплой воды, термостат осуществляет регулировку требуемой температуры в мгновение.

Накопительные и проточные агрегаты обычно снабжаются разными нагревательными элементами. Обычно тэны у проточных моделей обладают более высокой мощностью. Именно поэтому выбор стоит осуществлять только после того, как вы определитесь с его назначением.

У электрического термостата может быть нормально закрытый или нормально открытый бакелит. Часто владельцы водонагревателей решаются на самостоятельный ремонт. Терморегулятор для водонагревателя «Аристон» и других фирм представляет собой электрическую часть, поэтому стоит помнить, что на сам бак и на него гарантии даются разные. Если требуется заменить какой-то элемент водонагревателя или произвести его ремонт, стоит обратиться в сервисный центр или непосредственно к производителю, где можно узнать, подлежит ли он гарантийному ремонту. Важно, чтобы в наличии имелась соответствующая модель терморегулятора.

Если вас интересует, где можно приобрести данное устройство, когда ваше вышло из строя, то стоит отметить, что большинство компаний, занятых производством подобной техники, обеспечивает доставку по всей стране. К примеру, терморегулятор для водонагревателя «Термекс» вы вполне можете заказать на дом. Его легко заменить самостоятельно, воспользовавшись несложными рекомендациями.

Терморегулятор для водонагревателя – один из составляющих системы защиты бойлера (вторая – это предохранительный клапан). Он нужен для удобной эксплуатации – благодаря нему вы всегда сможете узнать, какой запас на данный момент в ёмкости.

Термостат также контролирует процесс подогрева и предупреждает перегрев. Если он вышел из строя, требуется его смена. Можно сказать, что это элемент, который прекращает действие нагревающей детали (ТЭНа) тогда, когда температура подошла к установленным ограничениям. В случае поломки, температура начнёт подниматься и в нём образуется огромное давление. Через некоторое время это может привести к взрыву.

Поэтому правильная эксплуатация в целом, а также отдельных частей, сэкономит ваши средства и обезопасит использование. Именно с этой целью данная статья раскроет принцип действия, виды, технические неполадки, способы диагностики и советы по эффективной эксплуатации.

Принцип работы

Внешне они могут очень сильно отличаться, но в основном их принцип функционирования меняется не сильно. Главная деталь – это теплопроводящий стержень. Он расширяется при нагревании, приводит в движение систему контактов, которые в свою очередь отключают от сети ТЭН. При остывании стержня его длина постепенно уменьшается. Тогда термостат передаёт сигнал нагревательному элементу, что вскоре приведёт ТЭН снова в действие. Температуру, которую должен поддерживать регулятор, устанавливает сам пользователь в соответствии со своими потребностями.

Короче это можно описать так:

Установка нужного уровня температуры при помощи рычага, кнопки или переключателя
Измерение температуры и включение ТЭНа при надобности
При достижении нужного значения деления выключается ТЭН
после охлаждения снова начинает срабатывать терморегулятор, и нагревание начинается заново

На сегодняшний день существуют такие устройства, которые имеют дополнительную функцию – отключение подачи электричества к ТЭНу при поломке. Благодаря этому безопасность использования становится выше и предотвращается вероятность поражения электрическим током.

Основные виды

ТЭНы бывают разной мощности. Чем он мощнее, тем интенсивнее греется жидкость внутри. Более того, терморегулятор – это как раз та деталь, которая является основой. Если вы правильно выбрали все технические характеристики и добросовестно выполняете все правила его эксплуатации, водонагреватель будет служить долгое время без внеплановых чисток. Итак, какими они бывают.

Стержневой

Он состоит из стальной трубки небольшого диаметра (приблизительно до 10 мм) и длины (около от 25 до 45 см), которая зависит от объёма и мощности нагревателя. Этот термостат помещается в трубку ТЭНа и работает он по элементарным законам физики. Когда трубка нагревается, она расширяется линейно, и это позволяет надавить на выключатель. Однако их главный недостаток – неточность и дороговизна использования. Когда горячая вода выходит из бака, поступающая холодная очень быстро охлаждает термостат. По этой причине бойлер по времени греется больше, чем на самом деле надо, а это повышает затраты на электричество и сокращает срок эксплуатации и его деталей.

Стержневой аппарат

Капиллярный

Этот тип считается более прогрессивным. Он состоит из полиэстерового корпуса, который не поддаётся окислению достаточно длинный срок. В него встроено переключающее устройство (термический регулятор). Его работа происходит по принципу объёма расширительной жидкости в капиллярной трубке (тот же физический закон, что и в предыдущем) Расширительная жидкость внутри баллона, которая по плотности отличается, при нагревании меняет свою плотность, после чего действует на установленную мембрану и отключает подачу электропитания. По сравнению со стержневыми, такие приборы точнее в своих показаниях и, как результат, экономнее.

Электронный

Электронный – наиболее современный тип, а значит самый точный и безопасный.

В свою очередь они бывают двух видов: термостат безопасности и регулировочный. Если он будет пуст в тот момент, когда напряжение поступает к нагревательному элементу, тогда включится защита, которая отключит питание.

Другие виды

Электронные и электромеханические.Первый работает благодаря специальным электронным датчикам. Второй – благодаря биметаллическим элементам.
Простые (нужные градусы устанавливаются вручную) и программируемые (отличается более высокой точностью).
Накладные (при электронном управлении используются наиболее часто) и врезные (больше предназначены для механического управления).
Предназначенные для бойлеров с косвенным (непрямым) нагревом. Они значительно сэкономят ваши средства, потому что нагревают воду, при этом используя только питание для отопительного прибора. Но жидкость, которая циркулирует в отопительной системе не может нагреваться выше отметки, которая задана изначально.

Самые распространённые поломки

Каким образом обнаружить и устранить:

Вода слишком горячая (это может возникнуть из-за выхода из строя конструкции, которая выполняет регулирующую функцию)
Авария в медной капиллярной трубке. Сама по себе эта деталь очень чувствительна к разного рода механическим повреждениям. К сожалению, её невозможно отремонтировать, а только установить новую.
Сцепление ТЭНа и электрических разъёмов недостаточное.
Термостат очень часто включается и выключается (причина в чрезмерном образовании накипи, которое превышает допустимую норму).
Вода недостаточно нагрета, хотя мощность ТЭНа очень высокая (это возникает при неправильной регулировке)
Неисправность электрических составляющих (чаще всего это из-за перепадов напряжения в электросети; нужно установить средство, которое обеспечит бесперебойное электропитание или же стабилизатор напряжения)

Диагностика поломки и выбор нового прибора

Обнаружить повреждение своевременно, чтобы избежать лишних трат и сохранить своё здоровье довольно просто. То, что можно обнаружить даже невооруженным глазом, – вода перестала нагреваться. Для проверки дееспособности и исправности снимите его с самого теплообменника, после чего поставьте на измерение сопротивления (Ом). Для этого используется специальный тестер. Если тестер не покажет никакой реакции (на экране прибора при проверке не произошло изменений), то можно заключить, что прибор неисправен и его нужно заменить на новый. Термостаты ремонту не подлежат.

Хотелось бы обратить внимание, что какие-либо самостоятельные действия с целью проверки или ремонта без соответствующих знаний, навыков и соблюдения правил безопасности могут стать причиной травм. Лучше обратиться за помощью к специалисту.

Лучше всего выбирать новый, такой же фирмы. Таким образом, все их параметры будут совпадать и слаженно функционировать. Форма и принцип должны быть аналогичны предыдущему. Она определяется температурами, которые нужно регулировать, качеством материалов, из которых изготовлено устройство, маркой, производителем и т.д.

На первый взгляд может сложиться впечатление, что ключевую роль играет ТЭН. Кто-то думает, что самым важным является объём устройства. Но специалисты говорят, что про качество и правила обслуживания не стоит забывать. Устанавливайте адекватные градусы нагрева, мощность ТЭНа, проводите регулярную проверку, а также будьте внимательны к основным «симптомам». Таким образом, вы защитите полноценное функционирование, сделаете его более безопасным для вас и вашей семьи. Более того, срок службы бытовой техники будет продлён, а финансы сэкономлены.

Покупка бойлера для нагрева воды не так проста, как может показаться на первый взгляд. Невозможно просто прийти в магазин, и приобрести первую попавшуюся модель. На самом деле, данный процесс требует максимальной аккуратности, чтобы оборудование прослужило на протяжении длительного времени и не доставило хлопот. В целом, устройство водонагревателя не сложное, и вполне возможно проводить и подключение, и даже ремонт своими руками. Однако, при выборе стоит обращать внимание на то, какое в нем установлено термореле, например, с регулировкой температуры или без нее.

Есть некоторые классификации терморегуляторов, по которым можно поделить водонагреватель на несколько типов. Электромеханический-электронный, что влияет на способ управления. Программируемый или простой, что повлияет на то, как будет задаваться температура. Врезной или накладной, что влияет на способ монтажа.

В основном, термовыключатель бывает:

Стержневой;
Капиллярный;
Электронный.

Особенность стержневой модели состоит в том, что это наиболее старый прибор. Выглядит он, как небольшая трубка, длина которой 35 см, а ширина 1 см. Когда на нее воздействует высокая температура, трубка расширяется в размере, и происходит надавливание на выключатель. Именно так работает данная система.

У нее есть свой собственный недостаток, и заключается он в невысокой точности, ведь трубка остывает максимально быстро, за счет чего водонагреватель работает дольше, чем требуется.

Принцип работы у капиллярного термостата немного усовершенствованный, так как он появился после стержневого. Вид термостата – это трубка, с расположенными внутри нее баллонами. В них присутствует жидкость, с плотностью, отличающейся от водной. При нагревании, происходит увеличение объема жидкости, баллон начинает давить на мембрану и на прибор отключения. По точности данный способ имеет расхождение в 3 ᵒС.

Термодатчик электронного вида – это наиболее распространенная модель и она является самой точной на фоне остальных. Совершенство модели состоит в том, что у термодатчика есть прямое взаимодействие с реле защиты, благодаря чему проводится аварийное автоматическое отключение питания, если в резервуаре отсутствует жидкость.

Назначение терморегулятора для водонагревателя

Помимовсего вышеперечисленного, терморегулятор несет ответственность за безопасную работу бойлера. Если быть точнее, то при повышении температуры воды, повышается и давление внутри герметичного бака, а если данный рост будет неконтролируемым, то в скором времени произойдет взрыв. Это может быть опасно не только для техники, но и для здоровья человека, если в этот момент находиться рядом. Регулятор температуры – это устройство, посредством, которого еще и удерживается оптимальный уровень температуры.

Это своего рода термоклапан, который предотвращает:

Перегрев;
Взрыв;
Порчу не только оборудования, но и рядом расположенного имущества.

Именно он отвечает за контролирование нагрева воды в момент, когда проводится подключение устройства, а также за то, чтобы нагревательный элемент был вовремя заблокирован. Практически каждый производитель стремится снабдить бойлер термостатом. Изделия бывают разных моделей, однако, принцип работы у них у всех один и тот же. На момент, когда нужно подключить оборудование к сети, требуется сразу же отрегулировать уровень нагрева воды.

Сделать это можно посредством панели управления, расположенной на корпусе устройства.

Далее проводится регулируемый нагрев воды, а реле, установленное на термостате, отвечает за размыкание контактов тэна. При полном остывании бака, происходит понижение температуры ниже нормы, и осуществляется замыкание контактов тэна реле, за счет чего запускается система, и жидкость в баке снова нагревается.

Как подключить и отрегулировать термостат для водонагревателя

Если бойлер не работает, то не нужно его запускать еще раз, дожидаясь феноменального включения, а проверить изделие на наличие поломок. Если выяснено, что проблема в терморегуляторе, то требуется замена. Ремонт на датчик не распространяется и, как правило, просто приобретают новую деталь. Как заменить терморегулятор?

Не нужен мастер, просто не стоит нарушать ниже представленную инструкцию:

Водонагреватель отключается от сети.
Перекрывается вентиль с подачей воды в емкость бака, и сливается вся имеющаяся в нем жидкость.
Снимается нижняя панель прибора, что позволяет подобраться к тэну.
Далее снимается прижимное кольцо в нагревательном элементе.
Вынимается датчик в терморегуляторе и регулирующий блок.
Устанавливается новый терморегулятор.
На место обязательно нужно установить прижимное кольцо и закрепить нижнюю панель.

Пара не сложных движений, и экономится максимум средств, времени и сил. Для того чтобы выбрать защитный терморегулятор на водный нагреватель, стоит следовать определенным рекомендациям от специалистов. Отправляясь за приобретением нового терморегулятора, стоит захватить с собой технический паспорт на бойлер. Так продавцу будет намного проще сориентироваться в том, какая модель и с какими эксплуатационными особенностями подойдет лучше всего. Категорически запрещается выкидывать сломанное изделие до покупки нового.

Может пригодиться маркировка, которая наносится производителем и является своего рода опознавательным знаком.

Выбирать термостат нужно точно такой же модели, так как минимальное отличие по размеру или характерным чертам может привести к поломке всего бойлера. При выборе терморегулятора самостоятельно, нужно ориентироваться на вид изделия, параметры, способ монтажа, на то, какой он обладает рабочей силой тока и функциональностью.

Частые неисправности терморегулятора для тэна

Любой прибор в доме может сломаться, даже если речь идет о высококачественном и супер дорогом бойлере. Причиной поломки может быть совершенно любой фактор, как внешний, так и внутренний.

Есть ряд основных поломок, на которые обязательно стоит обратить внимание:

Изнашивается медная капиллярная трубка.
Трехконтактный терморегулятор и нагреватель плохо взаимодействуют между собой.
Произошел сбой в регулировании нагревательного элемента.
Образовалась накипь.
Произошла поломка из-за перепадов в напряжении.

Стоит заметить, что если нет никаких навыков и знаний относительно работы с терморегулятором, то лучше всего осуществлять замену и ремонт данной детали в бойлере у специалиста, чтобы не было неуверенности в правильности выполненных действий, и устройство исправно выполняло свои прямые обязанности.

Проверяем терморегулятор для бойлера на исправность

Через некоторое время после установки, схема работы любого нагревателя, хоть косвенного нагрева, хоть обычного, может давать сбой. Как проверить изделие на пригодность?

Вполне возможно провести диагностику без вмешательства мастера:

Для выяснения пригодности термостата, его требуется снять с бойлера и установить в режим, на котором измеряется сопротивление.
Задается максимальный уровень температуры и измеряется сопротивление на контактах ввода и вывода изделия. Если нет реакции прибора, то терморегулятор не исправный.
Если был отклик, то ручка на регуляторе переводится на минимальный уровень и снова проверяется сопротивление.
Далее нужно взять зажигалку, и нагреть ею трубку в термостате.

Через несколько минут должно произойти автоматическое срабатывание реле, которое размыкает цепь. В таком случае должно быть устремлено значение сопротивления вверх. Если этого не было, то терморегулятор сломан и требуется его замена.

Выявление неисправности, замена термостата (видео)

В заключение отметим, что при любых работах, необходимо себя обезопасить, надеванием диэлектрических перчаток, очков и отсутствием контактов при подающем напряжении. Для того чтобы выбрать термостат, терморегулятор и вид тэна, предварительно нужно ознакомиться с их особенностями и недостатками, о чем написано выше.

Водонагреватель позволяет создать комфортные условия проживания за счёт постоянного обеспечения горячей водой.

Главные составляющие любого водонагревателя – это:

Узнать цену и купить отопительное оборудование и сопутствующие товары вы можете у нас. Пишите, звоните и приходите в один из магазинов в вашем городе. Доставка по всей территории РФ и стран СНГ.

внешний корпус, который может быть металлическим, пластиковым или комбинированным;
внутренний бак, который обычно выполняется из нержавеющей стали;
термостат / терморегулятор, о котором пойдёт речь ниже;

Термостат для водонагревателя

Защитный термостат для водонагревателя – это приспособление для удержания температуры воды в рамках заданных значений. Его называют «защитным», потому что его основная функция в предохранении прибора от перегрева. Он регулируют температуру воды в баке, своевременно запуская и прекращая процесс её нагрева.

Кроме автоматизации работы, термостат несёт ответственность за безопасность пользования водонагревательным оборудованием. Потому что если температура будет повышаться, то будет расти и давление в баке. И если не следить за давлением, то может произойти взрыв системы.

Принцип работы

Каждый производитель оснащает водонагреватели разным типом термостата , однако принцип работы устройства всё равно остаётся одинаковым.

Терморегулятор размыкает контакты ТЭНа , если вода достигает нужного температурного значения, а при охлаждении жидкости ТЭН включается обратно. В этом и заключается принцип работы терморегулятора водонагревателя.

Его задача заключается в контроле за нагреванием и остыванием воды.

Современный термостат для водонагревателя может подавать дополнительные сигналы. К примеру, если произошла поломка трубчатого электронагревателя, то следующим этапом будет автоматическое отключение системы от сети электропитания. Или, к примеру, по тому же шаблону произойдёт отключение, если ТЭН не справится со своими обязанностями из-за налёта.

Виды терморегуляторов

Водонагреватели могут быть оснащены разными терморегуляторами. Основные виды – это стержневые, капиллярные, электронные.

Термостат стержневой для водонагревателя – это сегодня самый популярный вид. Представляет собой небольшую в диаметре трубку, функционирующую по законам физики. При нагревании трубка линейно расширяется и давит на выключатель, а при остывании происходит сжатие и включение ТЭНа.

Имеет недостаток в неточности работы, так как его расположение близко к подводу воды.

Накопительный бойлер выполнен так, что при выходе горячей воды, в бак тут же поступает холодная, чтобы водный уровень всегда был одинаковым. Так как терморегулятор стержневой находится вблизи подвода холодной воды, то ему остаётся критически мало времени на расширение до нужных размеров. Холодная жидкость быстро его остужает, и бойлер во время его применения функционирует почти что без остановки.

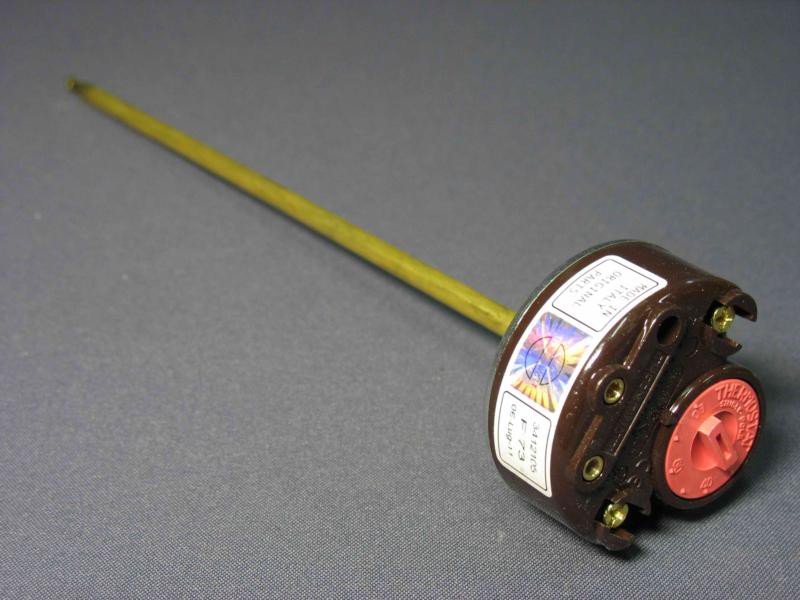

Стержневой термостат для водонагревателя

Капиллярный защитный термостат для водонагревателя является более современным решением. Состоит он из такой же трубки небольшого диаметра, в которой находится капсула с контрастной жидкостью. Такой терморегулятор меняет свой объём от температуры в ёмкости нагревателя. При определённом нагреве вода давит на мембрану , которая связана с электроконтактами.

Капиллярный термостат для водонагревателя

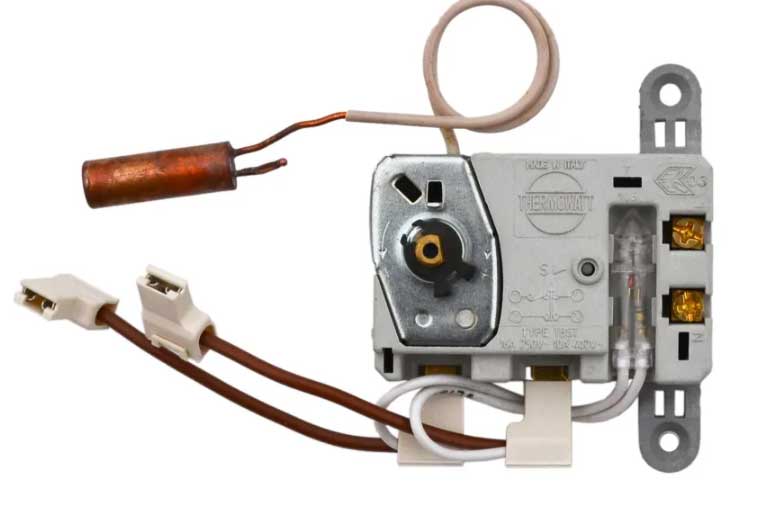

Электронный термостат для водонагревателя считается также современным вариантом. Для лучшего функционирования он взаимодействует с защитным реле . Это даёт возможность аварийному отключению питания в случае, если ёмкость водонагревателя пуста.

Электронный термостат водонагревателя Ariston

Безусловно, есть и другие классификации термостатов. Если рассматривать со стороны главного управляющего элемента, то можно выделить электромеханические и электронные приспособления. Если взять за основу способ указания температуры, то бывают простые и программируемые. Накладные и врезные термостаты выделяют на основании типа установки.

Как проверить термостат

Выход из строя терморегулятора – частая причина поломки даже самых качественных бойлеров. Заметить неполадки можно и самому, без посторонней специализированной помощи.

Самыми частыми проблемами, связанными с терморегуляторами, могут быть следующие:

капиллярная трубка из меди износилась;
сбой в настройках элемента нагрева;
появление налёта;
неисправности из-за перепадов напряжения;
слабое согласование контактов нагревателя и термостата.

Для проверки термостата водонагревателя понадобится мультиметр .

Как проверить терморегулятор водонагревателя или как «прозвонить» термостат на водонагревателе:

Сначала узнайте, исправен ли термостат. Для этого снимите его и переведите в режим измерения сопротивления.
Следующим этапом задайте максимальное значение температуры и измерьте сопротивление на контактах вывода и ввода устройства. Конструкция термостата скорее всего не исправна, если прибор никак «не откликается».
Если всё же конструкция исправна и отреагировала, то нужно перевести ручку регулятора на самый малый показатель и снова присоединить щупы тестера к контактам.
В конце при помощи зажигалки нагрейте трубку терморегулятора. Если система исправна, то должно отреагировать реле, которое размыкает цепь, и показатель сопротивления подскочит.

Как правильно выбрать

Можно с уверенностью сказать, что при поломке термостата, будет проще, легче и дешевле купить новый.

Подобрать термостат для водонагревателя конкретной модели можно, учитывая геометрические размеры трубчатого электронагревателя, его мощность, а также опираясь на объём бака водонагревательной конструкции.

Но нужно учесть следующие моменты:

Отправляясь за покупкой, возьмите с собой технический паспорт водонагревательной конструкции, чтобы показать продавцу. Продавец поможет вам подобрать нужную именно в данном случае модель и не ошибиться.
Не выбрасывайте реле. Оно может пригодиться при выборе идентичного устройства (ведь на каждом есть своя маркировка).
Если выбираете прибор самостоятельно, то учитывайте размеры, силу тока и сопротивления, а также рабочие характеристики.

Термостат не только поддерживает водонагреватель в рабочем состоянии, но и делает потребление электричества более экономным. Это одна из главных составных частей водонагревательной конструкции, поэтому стоит ей уделять особое внимание.

Функция термостата электрического водонагревателя

Среди новых типов водонагревателей, доступных сегодня, обычный бак-нагреватель по-прежнему наиболее популярен. Из этих накопителей горячей воды примерно половина работает на газе, а другая половина — на электричестве. Любой сантехник скажет вам, что электрические водонагреватели проще всего установить, но не все знают, как починить один из них, когда он сломается.

Ежегодно в Америке мы будем заменять около 1,5 миллиона водонагревателей просто потому, что они не работают должным образом. Сколько из этих агрегатов можно было бы отремонтировать, продлив тем самым срок их службы? В этой статье мы определим основные компоненты электрического водонагревателя, объясним, как они работают вместе, чтобы обеспечить дом горячей водой, и опишем, что можно сделать для повышения производительности с помощью термостата электрического водонагревателя.

Элементы водонагревателя

Устройство, которое преобразует электричество в тепло внутри водонагревателя, называется элементом. По сути, это электрический резистор. Когда электричество проходит через элемент, он сильно нагревается. Поскольку элемент погружен в воду, он передает тепло воде до тех пор, пока она не достигнет определенной температуры (обычно 120 градусов).

Элементы имеют различную форму для повышения их производительности и долговечности, а также размеры в зависимости от мощности. Самый распространенный размер — 4500 Вт, также доступны версии на 3500 и 5500 Вт. Эти размеры не являются взаимозаменяемыми, а указаны на паспортной табличке каждого водонагревателя.

Термостаты электрических водонагревателей

Верхний термостат является основным элементом управления для большинства водонагревателей. Он управляет как верхними, так и нижними элементами. Термостат – это, по сути, переключатель, активируемый температурой. Когда термостат определяет, что температура воды ниже заданного значения, он активирует один из элементов в ответ на этот «запрос тепла».

Способ, которым термостат определяет температуру воды, уникален, поскольку он никогда не вступает в прямой контакт с водой. Задняя часть термостата измеряет температуру внешнего слоя резервуара. Он плотно прижимается к нему и удерживается клипсой. Этот контакт металл-металл передает тепло от воды к термостату за счет теплопроводности через корпус резервуара. Все остальные части бака покрыты изоляцией, за исключением двух мест, где установлены термостаты.

Большинство электрических водонагревателей емкостью более 20 галлонов имеют два термостата, которые измеряют температуру воды как в верхней, так и в нижней части бака. Верхний термостат является начальником и всегда говорит нижнему термостату, что делать.

Последовательность действий

Когда вы просыпаетесь утром и начинаете использовать горячую воду, вы эффективно набираете воду из верхней части бака. При раздаче горячей воды водонагреватель одновременно наполняется холодной водой. Так как эта вода направляется на дно бака через погружную трубку, нижний термостат первым ощущает падение температуры.

Он вызывает верхний термостат электрического водонагревателя, и пока верхняя половина бака еще горячая, он подает питание на нижний элемент. В большинстве жилых домов элементы питаются только по одному. Если вы используете всего несколько галлонов горячей воды, то с этой задачей справится только нижний термостат. Однако, если вам трудно проснуться и вам нужно долго принимать душ, или если за дверью ванной стоит очередь, вы можете в конечном итоге опустошить бак всей доступной горячей воды.

Это может случиться, но только не в том случае, если верхний элемент что-то скажет об этом. Когда вода в верхней половине бака начинает остывать, верхний термостат берет на себя поддержание температуры выходящей воды, прежде чем она разочарует следующего купальщика.

Водонагреватель накопительного типа имеет так называемый «рейтинг первого часа». Этот показатель обычно примерно на 30% превышает вместимость резервуара. Поскольку элементы находятся под напряжением, как только они ощущают падение температуры, нагреватель начинает производить больше горячей воды. В течение часа вы можете получить более 50 галлонов горячей воды из номинального 40-галлонного бака.

Контроль предельных значений, заземление и сброс давления

Каждый водонагреватель оснащен несколькими предохранительными устройствами, которые предохраняют вас от ошпаривания горячей водой, удара током или травм от взрыва бака. С этими сосудами под давлением нельзя шутить, но у большинства сантехников нервы сделаны из твердой меди, поэтому их нелегко запугать.

Термостат верхнего электрического водонагревателя включает в себя устройство ограничения высокой температуры, которое отключит питание обоих элементов, если обнаружит температуру выше 150 градусов. Вода такой температуры обожжет вашу кожу в горячую секунду.

Водонагреватели, как и все электроприборы, имеют клемму заземления внутри отсека проводки в верхней части бака. Этот наконечник заземления обеспечивает путь с низким сопротивлением для протекания тока в случае, если на рубашку нагревателя подается напряжение.

Предохранительный клапан, пожалуй, самое важное предохранительное устройство в любой системе отопления под давлением. Если термостат выходит из строя, а предел высокой температуры не отключает нагреватель, предохранительный клапан предотвратит реальный ущерб устройству. Если он почувствует давление выше 150 фунтов на квадратный дюйм или температуру выше 210 градусов, чуть ниже точки кипения воды, он откроется, позволяя сбросить это давление контролируемым, а не взрывным образом.

Все эти предохранительные устройства следует периодически проверять в рамках планового технического обслуживания, чтобы обогреватель работал безопасно и безотказно.

Повышение производительности вашего нагревателя

Самый большой вор, лишающий водонагреватель эффективности, — это осадок. Осадок образуется из минералов, таких как кальций и магний, которые содержатся в жесткой воде. Эти нерастворенные минералы вместе с любым песком, который может быть взвешен в воде, собираются на дне каждого водонагревателя бакового типа, уменьшая его способность хранить горячую воду.

Этот твердый слой элементов по-разному воздействует на газовые и электрические обогреватели. В электроагрегатах осадок накапливается до тех пор, пока не засыпает нижний элемент. Он вытесняет холодную воду, которая обычно окружает элемент, вызывая его перегрев.

Домовладелец может даже не заметить, что элемент вышел из строя, а только то, что водонагреватель уже не справляется.

Регулярное техническое обслуживание водонагревателя

Диагностика и замена вышедшего из строя нижнего элемента является очень распространенным ремонтом, но во избежание повторения этого осадок или его максимально возможное количество следует вымыть. Периодическая промывка отложений могла полностью предотвратить ремонт и поддерживать работу нагревателя на максимальной мощности.

Сантехник может порекомендовать установить фильтр осадка, если на дне устройства присутствует песок. Если кажется, что минералы накапливаются быстро, установка умягчителя воды также будет отличной идеей. Эти меры улавливают осадок и удаляют минералы из воды до того, как их увидит аквариум.

Еще одна распространенная проблема, которую можно ошибочно принять за утечку из бака, — капающий предохранительный клапан. Хотя для этого есть несколько причин, обычно это проблема с самим клапаном. Примерно в половине случаев все, что нужно сделать, это использовать предохранительный клапан, чтобы остановить капание. Если это не сработает, и вы убедитесь, что нет избыточного давления или высокой температуры, вы просто заменяете клапан.

Ремонт перед заменой

Небольшое профилактическое обслуживание имеет большое значение для продления срока службы электрического водонагревателя, а ремонт может принести большую прибыль сантехникам, выполняющим эту работу. Кроме того, можно избежать большого количества неперерабатываемых отходов на свалках и свалках. Чтобы узнать больше о том, как работает водонагреватель, как устранять неполадки и ремонтировать его, перейдите на курс SkillMill по эксплуатации электрического водонагревателя.

Фрэнк Гарро

Interplay Learning Специалист по сантехнике и ОВКВ

Франк является штатным экспертом Interplay по сантехнике и ОВКВ. В то время как он начал свою карьеру в торговле сантехникой, его страсть к HVAC привела его к тому, что он стал доцентом и председателем программы HVAC в муниципальном колледже Ivy Tech. Фрэнк является лицензированным подрядчиком по механике, сантехнике и электротехнике и владеет собственной компанией по оказанию механических услуг. Как педагог Фрэнк твердо верит в преподавание основ и обладает даром упрощать сложные концепции.

Электронный термостат ProLine® на 50 галлонов Электрический водонагреватель

Модель EGS-50

закрыть

ГДЕ КУПИТЬ

Боулдер, СО 80309

Изменить местоположение

1. Большая западная сантехника

Лонгмонт, СО 80501

Подробнее

2.

Все климатические системы Отопление и охлаждение

Торнтон, СО 80241

Подробнее

3. ООО «Д&Х Отопление энд Эйр»

Коммерс Сити, СО 80022-1989

Подробнее

Просмотреть все >

Описание продукта

Электронный термостат ProLine® Электрический водонагреватель обеспечивает точный контроль температуры, а диагностический светодиод сигнализирует об ошибке. Этот нагреватель также позволяет подключаться к коммунальной сети с помощью дополнительного адаптера порта CTA-2045 и коммуникационного модуля стороннего производителя. В зависимости от услуг, предлагаемых местными поставщиками коммунальных услуг, он может обеспечивать преимущества, связанные с реакцией на спрос, накоплением энергии и экономией времени использования.

С 50-галлонным (номинальным) баком мощностью 4500 ватт, EGS-50 обеспечивает номинальную мощность 66 галлонов за первый час при равномерном энергетическом коэффициенте 0,92. Электронный термостат обеспечивает точный контроль температуры. Проходной анод Coregard™ помогает защитить резервуар от коррозионного воздействия воды и сопровождается 6-летней ограниченной гарантией на резервуар.

Где купить

Боулдер, СО 80309

Изменить местоположение

Большая западная сантехника

Лонгмонт, СО

Подробнее

Все климатические системы Отопление и охлаждение

Торнтон, СО

Подробнее

ООО «Д&Х Отопление энд Эйр»

Коммерс Сити, СО

Подробнее

Перечислите мою компанию здесь

Сертификаты

год

ограниченная гарантия

0,92

Равномерный коэффициент энергопотребления

Технические характеристики изделия добавить

Технические характеристики

Номинальная емкость:
? Номинальная мощность является репрезентативным номером в соответствии с процессом сертификации стандарта безопасности для водонагревателей
50
Номинальный объем хранилища
? Номинальный объем хранилища = Номинальный объем хранилища — это измеренный объем хранилища, определенный Министерством энергетики.
46
УЭФ 0,92
Рейтинг первого часа: 58
Мощность верхнего элемента: 4500
Мощность нижнего элемента: 4500
Максимальная мощность: 6000
Напряжение: 240
Требуемое минимальное напряжение: 240
Ограниченная гарантия на бак: 6 лет
Ограниченная гарантия на детали: 6 лет
Анод: Жертвенный анод Coregard™
Самоочистка: Да
Предохранительный клапан T&P: Да
Место подключения воды: Вершина
Размер соединения воды: 3/4″
Подключено к сети: Да

Размеры и вентиляция

Тип: Короткий
Высота: 49 1/4 дюйма
Диаметр: 23 дюйма
Ширина: 23 дюйма
Глубина: 23 дюйма
Вес изделия: 161
Вес с упаковкой: 161

Характеристики и опции продукта добавить

Электронный термостат

Обеспечивает точный контроль температуры с улучшенное восприятие и более быстрый нагрев ответ.

Модуль интеллектуального порта

Позволяет подключаться к сети через дополнительный Адаптер порта CTA-2045 и сторонний модуль связи.

Высокий коэффициент равномерной энергии

Экологически чистая пенная изоляция, не содержащая хлорфторуглеродов, тепловые ловушки и специально разработанная камера сгорания обеспечивают высокий коэффициент равномерной энергии для максимальной экономии эксплуатационных расходов.

Анодный стержень CoreGard™

Наши анодные стержни имеют сердечник из нержавеющей стали, который продлевает срок службы анодного стержня, обеспечивая превосходную защиту резервуара намного дольше, чем стандартные анодные стержни.

Как это работает добавить

Холодная вода поступает в водонагреватель через внутреннюю «погружную трубку», которая нагнетает холодную воду на дно бака и выталкивает горячую воду через выходное соединение. Такое расположение обеспечивает наибольшую горячую воду для данного размера бака. На типичном бытовом водонагревателе есть два термостата. Термостат внизу управляет нижним нагревательным элементом, а верхний термостат управляет верхним нагревательным элементом. Обычно одновременно активен только один нагревательный элемент. Поскольку нижний нагревательный элемент сначала видит холодную воду, нижний нагревательный элемент выполняет большую часть работы, а верхний нагревательный элемент используется только тогда, когда весь бак холодный. Поскольку вода может вызвать коррозию стального резервуара, мы покрыли внутреннюю часть резервуара стеклом и установили анодный стержень, чтобы уменьшить коррозию. Предохранительный клапан температуры и давления представляет собой предохранительное устройство, предназначенное для открытия, если внутренняя температура или давление в резервуаре превышают определенные пределы. Водонагреватели должны быть достаточно большими, чтобы обеспечить достаточное количество горячей воды даже при низких температурах и максимальных бытовых потребностях.

Поощрения добавить

Программы скидок и поощрений обеспечивают возврат денежных средств потребителям за покупку приборов, соответствующих определенным стандартам энергоэффективности. Зачастую эти стандарты привязаны к программе сертификации ENERGY STAR®. Программа

Cash for Appliances предназначена для поощрения покупки энергосберегающих приборов. Потребители, приобретающие оборудование, сертифицированное по стандарту ENERGY STAR ^® или отвечающее требованиям CEE, могут получать денежные скидки. Большинство штатов предлагают скидки в диапазоне от 50 до 250 долларов.

Достаточно ли горячей воды?

Боулдер, Колорадо 80309

Изменить местоположение или дополнительные настройки

info

Количество минут, в течение которых вы можете наслаждаться душем до того, как закончится горячая вода. Предполагается скорость потока 2,2 галлона в минуту.
