Direct LED или Edge LED — какой телевизор лучше | Televizor-info.ru

Высококачественное изображение, которое предоставляют современные телевизоры во многом доступно благодаря использованию светодиодной подсветки. LED телевизоры в свое время произвели настоящую революцию на рынке телевизионной электроники. Новая подсветка позволила намного улучшить качество цветопередачи и яркость изображения. Светодиоды излучают интенсивный равномерный свет, отличаются большим сроком работы и могут похвастаться высокой экологичностью (не содержат ртути и других вредных веществ).

data-ad-client=»ca-pub-2575503634248922″
data-ad-slot=»3433597103″
data-ad-format=»link»>

В настоящий момент все крупные производители телевизоров используют одну из двух светодиодных подсветок: Direct LED или Edge LED. Между собой они отличаются количеством и геометрическим расположением светодиодов. В зависимости от того, как расположены светодиоды, изменяются и характеристики матрицы.

Каждая подсветка обладает некоторыми преимуществами и недостатками. Именно поэтому при выборе LED телевизора необходимо определиться, какая подсветка Вам необходима: Direct LED или Edge LED? В данной статье мы разберем особенности каждой из них, а также выясним их сильные и слабые стороны.

Подсветка Edge LED

В случае использования данной подсветки, все светодиоды размещаются по бокам экрана. Иногда ее называют боковой светодиодной подсветкой. Основное преимущество при использовании подсветки Edge LED это возможность сделать сверхтонкий телевизор. Сегодня замечена явная тенденция на увеличение популярности ультратонких телевизоров, поэтому подсветка Edge LED используется довольно часто. Расположении светодиодов по бокам также позволяет добиться высокой энегроэфективности.

Если выбирать Direct LED или Edge LED телевизор, то модель с боковой подсветкой будет стоить несколько дороже. Это связано с тем, что в телевизорах с Edge LED подсветкой используется специальная светоотражающая поверхность, задача которой максимально равномерно распределить подсветку и избежать перепадов яркости. Из минусов такой подсветки можно выделить наличие засветов по краям экрана. Если воспроизвести на телевизоре снежный пейзаж, то возле краев экрана снег будет более ярким, чем в середине.

В темных сценах также эффект засвета может быть хорошо заметен. Это связано с тем, что все светодиоды расположены по периметру экрана и логично, что максимальная степень яркости именно возле краев экрана. У различных телевизоров проявление засвета различное, поэтому Вы наверняка сможете найти модель с минимальными перепадами яркости картинки. Если в телевизоре имеется функция локального затемнения, то проблема с засветами практически сводится к нулю. Выбирая Direct LED или Edge LED телевизор, обратите внимания на преимущества боковой подсветки.

Преимущества Edge LED:

очень тонкая матрица и следовательно тонкий телевизор
хороший уровень контрастности
относительно высокая яркость

Недостатки Edge LED:

проблемы с равномерностью подсветки в некоторых моделях
засветы по краям экрана (видны не на всех моделях)

Подсветка Direct LED

Чтобы определить какая подсветка лучше, Direct LED или Edge LED, необходимо разобраться с преимуществами задней подсветки. Подсветка Direct LED подразумевает расположение светодиодов по всей площади позади матрицы. В таком случае очень удобно и эффективно применяется технология локального затемнения, когда процессором управляется уровень яркости отдельных групп светодиодов. Это позволяет повысить уровень контрастности, а также при этом достигается хорошая равномерность подсветки.

Преимущества Direct LED:

высокий уровень контрастности
равномерная подсветка
высокий уровень яркости
отсутствие засветов по краям

Недостатки Direct LED:

увеличенная толщина матрицы
увеличенное энергопотребление
сравнительно высокий input lag

Выводы

Какая же подсветка лучше, Direct LED или Edge LED? И одна, и другая обладает хорошими характеристиками. Если толщина телевизора не играет для Вас роли, и подключать телевизор к компьютеру для игр Вы не собираетесь, то выбирайте Direct LED.

Если Вы поклонник тонких телевизоров, то идеальным выбором станет покупка Edge LED телевизора. Лучше самостоятельно сравнить обе подсветки в магазине и выбрать что лучше именно для Вас, Direct LED или Edge LED. Как утверждают пользователи, выбор подсветки это во многом дело вкуса.

на Ваш сайт.

Edge-LED — боковая подсветка

Говоря конкретно о LCD / LED телевизорах 4К, системы подсветки можно разделить на три основных типа: боковая подсветка, прямая подсветка и полноматричная с локальным затемнением. Тот или иной из этих типов подсветки можно найти во всех ЖК-телевизорах с LCD/LED-дисплеем 4K, которые продаются сегодня по разной цене и с разным качеством телевизора. На первый взгляд это немного запутанно. В этой статье предлагается рассмотреть боковую подсветку Edge-LED (Edge-Lit) и ее разновидности.

Edge-LED боковая подсветка

Подавляющее большинство продаваемых сегодня телевизоров 4K — это модели с боковой подсветкой, т.е. Edge-lit или, как в последнее время более употребляемо, Edge-LED.

Вообще говоря, этот тип подсветки является самым дешёвым и простым для производства 4К UHD LED-телевизоров. Однако, в то время как 4K ТВ с боковой подсветкой довольно доступны по цене, они также имеют ряд недостатков, с которыми вы очень скоро сталкиваетесь.

В основном в моделях с боковой подсветкой Edge-lit светодиоды, используемые для освещения содержимого на экране, расположены по краям телевизора позади ЖК-панели. В самых дешёвых LCD-телевизорах с Edge-LED-подсветкой только на одной или обеих нижних и верхних или, возможно, на обеих боковых сторонах будет находиться светодиодная лента, простирающаяся по всей длине с целью обеспечения всех потребностей подсветки этого конкретного телевизора 4K.

С другой стороны, лучшие 4К телевизоры с боковой подсветкой будут иметь светодиодные ленты по всем четырём краям (конфигурация всех сторон). Как правило, основные производители 4K ТВ обычно информируют покупателей о том, какие из телевизоров 4K имеют подсветку со всех сторон, а какие – только с одной (верхней или нижней) или с двух (обычно боковых).

Конфигурация всех сторон – лучшая на сегодняшний день для локального затемнения и обеспечения хорошей равномерности уровня чёрного на ТВ-панели.

Более дешёвые 4K телевизоры с боковой подсветкой Edge-lit LED, такие как телевизоры Samsung KU7000 или Sony XD80, уже предлагают боковую светодиодную подсветку с технологией локального затемнения. Также может иметь место только частичное покрытие светодиодами некоторых сторон (хотя, возможно, это и не так) или ограниченное число светодиодов позади ЖК-панели с прямой подсветкой, без локального затемнения.Что ещё более важно, точность освещения или затемнения конкретных участков экрана у них не так высока, как в телевизорах 4K с локальным затемнением.

С другой стороны, многие телевизоры 4К всё же могут относиться и к топовым моделям. Некоторые из них предлагают превосходное качество затемнения и даже если его локализация у них не является лучшей, высокая яркость и качественная блокировка света ЖК-экрана обеспечивают как точные уровни чёрного, так и яркую точную подсветку контента. Уровень и равномерность чёрного также намного лучше обеспечиваются конструкцией ЖК-панели.

Все 4К телевизоры Samsung SUHD HDR имеют боковую подсветку, за исключением флагманских моделей типа KS9800 на квантовых точках, а это несомненно превосходные модели 4K ТВ. То же самое относится и к 4K телевизору Sony XD93. Флагманская модель этой линейки Sony KD-75XD9405 уже имеет прямую подсветку.

Проблемы однородности боковой подсветки Edge-lit LED

Одна из проблем LCD/LED-телевизоров 4К заключается в том, что между соседними пикселями будет проявляться протечка света, характерная для большинства ЖК-панелей. Причём протечка будет сильнее, именно когда светодиодная подсветка расположена вдоль краёв. Это может испортить однородность чёрного цвета на экране телевизора, создав некрасивый вид бокового свечения даже в полностью чёрных сценах фильма. Ниже описаны виды подсветки Edge-LED.

Типы подсветки Edge-LED

Светодиоды подсветки снизу

Этот тип подсветки Edge-LED сосредотачивает все светодиоды в нижней части телевизора. Хотя производители не любят указывать, сколько светодиодов они используют, скорее всего, это тип с наименьшим количеством светодиодов.

В спецификациях можно иногда увидеть отсыл на наличие локального затемнения у телевизоров этого вида, но это довольно расплывчатое определение «локальности». Даже если каждый светодиод является управляемым независимо (очень маловероятно), при функционировании локального затемнения мы сможем увидеть только тусклые колонки, которые растягиваются сверху вниз. Что-то вроде этого:

Что это значит? Мы сейчас смоделируем, как может выглядеть нижняя подсветка в случае локального затемнения с ночным пейзажем. В идеале луна яркая, а остальная часть сцены тёмная. Так и обстоит дело с плазмами, OLED-дисплеями. В LCD/LED телевизоре, чтобы сделать луну яркой, нужно затемнить все светодиоды на ленте подсветки, за исключением тех, что находятся непосредственно под луной. В итоге освещённым оказывается весь участок сцены под и над луной:

Подсветка сверху и снизу

Как вы можете догадаться, этот вариант имеет светодиодные ленты на верхнем и нижнем краях экрана.

Локальное затемнение здесь немного лучше, и зоны засветки будут немного меньше, например:

Ещё раз подчеркнём, это моделирование засветов. В реальности всё выглядит помягче, не пугайтесь!

Подсветка слева и справа

Своего рода альтернатива предыдущему варианту. Поэтому и засвет вытянут по горизонтали, а не по вертикали:

Так называемое «растекание», которое было бичом первых ЖК-панелей с локальным затемнением. У лучших телевизоров лишь изредка встречаются артефакты, подобные тем, что на картинках. Теперь уже процессор обработки следит за яркостью соседних светодиодов подсветки Edge-lit LED, не позволяя ей иметь слишком сильно отличающиеся значения. Таким образом, в этом примере изображения процессор пригасит свет луны, но зато на небе не будет никаких её гало.

Подсветка со всех сторон (All sides)

Сейчас это менее распространённый метод, поскольку он требует больше светодиодов, чем любые другие типы краевой подсветки Edge-LCD. Локальное затемнение в этом случае может быть немного точнее, но по-прежнему ограничено большущими зонами. Подсветка All-Sides сначала часто встречалась у телевизоров. Но по мере того, как улучшались световые каналы, стало возможным уменьшить число светодиодов (чтобы сделать более дешёвыми LED / LCD дисплеи), этот метод стал довольно редким.

Улучшение точности подсветки

Как видим, боковая подсветка Edge-LED практически исчерпала свои возможности точного диммирования участков экрана. Чтобы обеспечить максимальную однородность чёрного цвета, нужно иметь возможность адресно управлять свечением единичных светодиодов, или по крайней мере, светом очень небольших групп светодиодов. И об этом мы ещё обязательно расскажем.

https://ultrahd.su/video/podsvetka-edge-lit-led.htmlEdge-LED — боковая подсветка2017-07-10T18:40:19+00:00SemenВидеовидеоГоворя конкретно о LCD / LED телевизорах 4К, системы подсветки можно разделить на три основных типа: боковая подсветка, прямая подсветка и полноматричная с локальным затемнением. Тот или иной из этих типов подсветки можно найти во всех ЖК-телевизорах с LCD/LED-дисплеем 4K, которые продаются сегодня по разной цене и с разным.

..SemenСемён EditorUltraHD

Сравниваем Direct LED и Edge LED

Создана: 16.04.2019 Обновлено: 28.01.2021 23:11:10

Direct LED и Edge LED – это способы размещения светодиодной панели подсветки матрицы. Различаются они расположением LED-элементов. В первом случае светодиодная панель находится прямо позади формирующей изображение, во втором – по её краям (фактически – сбоку от неё).

Обе эти технологии используются в телевизорах и мониторах. И различие между ними кроется не только в конструкции, но и в некоторых эксплуатационных возможностях.

Чтобы разобраться, что лучше выбрать, рассмотрим эти типы подробнее.

Как устроена подсветка Direct LED

Экран, оснащающийся Direct LED, устроен «по типу бутерброда», то есть состоит из нескольких основных слоёв. Первый, самый задний – это непосредственно светодиоды. Они могут располагаться как достаточно «часто», так и «редко» в зависимости от используемой модели ТВ.

Второй слой – непосредственно панель изображения. Она выполняется на светопроницаемой основе, чтобы свет от LED-элементов мог через неё проникать.

И третий – это защитная пластиковая плёнка или стекло.

Главное достоинство данной технологии – это возможность локального затемнения. В этом режиме часть светодиодов отключается, создавая более насыщенный чёрный цвет. Динамическая контрастность дисплея становится огромной, вплоть до 1000000:1 или – у некоторых моделей мониторов – даже больше. На телеэкранах с задним расположением LED-элементов и поддержкой локального затемнения очень удобно и приятно работать с тёмными фонами или смотреть фильмы, в которых есть множество сцен в темноте.

Тем не менее, технология локального затемнения реализуется не во всех телевизорах и дисплеях с задней подсветкой. Рекомендуется уточнять перед покупкой у продавца.

Достоинства

Высокая контрастность, особенно динамическая;
Высокая яркость;
Равномерность яркости и отсутствие «засвеченных» участков.

Недостатки

Высокое энергопотребление – очень много «тока» тратится непосредственно светодиодами;
Большая толщина самого ТВ или монитора – кроме того, что сама матрица достаточно толстая, так ещё и радиаторы охлаждения ей нужно как-то реализовать;
Заметный input lag, который может составлять 100-150 мс;
Input lag связан с тем, что ТВ перед выводом изображения требуется построить карту «картинки» с учётом расположения светодиодных элементов. На это расходуется время. Причём чем дешевле ТВ или дисплей – тем заметнее его input lag, поскольку производительный процессор для обработки стоит недёшево.

Как устроена подсветка Edge LED

Edge LED устроена несколько проще. Панель пикселей, создающих изображение, находится на светоотражающей белой или серебристой подложке, а панель светодиодов располагается по её бокам. Благодаря этому можно значительно уменьшить толщину самого телевизора или дисплея.

Главный недостаток боковой подсветки заключается в неравномерном распределении яркости и появлении «засветов». Их можно разглядеть как светлом, так и на тёмном фоне. Засветы «собираются» у краёв и углов экрана – там, где располагаются непосредственно светодиоды.

Так, на тёмных сценах «картинка» в углу телеэкрана будет казаться тёмно-серой. А на светлых насыщенность у краёв будет намного выше, чем в центре.

Достоинства

Малая толщина матрицы – и, как следствие, самого ТВ;
Малый input lag, который может быть менее 10 мс;
Достаточно высокие уровни яркости и контрастности (особенно статической).

Недостатки

Неравномерное распределение яркости у некоторых моделей;
Появление заметных «засветов» у краёв и углов экрана у некоторых устройств.

Несмотря на возможные «засветы», минимальный input lag – это практически «киллер-фича» для игровых мониторов. Это особенно понравится геймерам, которые в динамичных соревнованиях будут видеть каждый объект на карте.

Кроме того, ТВ с боковым расположением LED-элементов действительно сверхтонкие. В 2017-2018 годах было представлено несколько моделей домашних ТВ толщиной около 5 см и менее, в том числе и с отдельно вынесенным вычислительным блоком. И эти ТВ, которые тоньше картины, оснащаются именно такой матрицей.

Что лучше?

Однозначного ответа на этот вопрос нет. И дело не только в различиях между технологиями. Часто качество самой матрицы разнится между различными производителями.

Так, например, у автора этого материала дома телевизор с Direct LED. Однако технология локального затемнения в данной модели не реализована, так что по вечерам экран превращается в прожектор, освещающий всю комнату при любых настройках.
Direct LED хорош только в том случае, если он дополняется локальным затемнением. Это помогает повысить контрастность (динамическую и статическую), а также обеспечивает большую кинематографичность сцен.
Edge LED хорош в том случае, если разработчик самого экрана позаботился о равномерности свечения. В противном случае «засветы» на углах начнут раздражать.
Таким образом, если требуется выбрать между этими двумя типами, лучше прийти в магазин и посмотреть самостоятельно, какой тип телевизоров или мониторов больше нравится.

Оцените статью
	Всего голосов: 1, рейтинг: 5

Что такое LED-подсветка? Типы подсветки

В данной статье мы рассмотрим что такое LED технология и где она применяется. Сразу скажу, что подсвечивают не только матрицы мониторов и телевизоров (как выбрать телевизор), но и вообще все что угодно от днища автомобиля до воды из-под крана. А теперь давайте поговорим об этом более подробно.

LED-подсветка в мониторах и телевизорах

Вообще говоря, монитор на жидких кристаллах представляет собой устройство, которое состоит всего из нескольких основных компонентов. Это матрица пикселей, подсветка и верхний защитный слой. При этом само изображение генерируется матрицей пикселей, но так как она совсем не излучает свет, то приходится подсвечивать ее сзади. Можно и спереди фонариком посветить, но вряд ли кто-то будет сидеть и светить в монитор во время работы 😉 Для этого используется подсветка.

Раньше, в старых моделях ЖК мониторов, она была электролюминесцентная, то есть трубка с газом, как в лампах для освещения школ, офисов и так далее. Понятно, что в мониторах и телевизорах такие лампы гораздо меньших размеров, да и газ там другой, но главное принцип работы прежний. Теперь же, в большинстве новых моделей, используется светодиодная подсветка, то есть LED (светоизлучающие диоды).

При использовании ламп они устанавливаются по периметру экрана, а чтобы разнести свет от периметра к центру равномерно – используются светоотражатели и светорассеивающие фильтры.

При использовании же светодиодной подсветки возможны два варианта. Первый – традиционный, дешевый и практичный – такая же установка по периметру. В этом случае делается все так же как и с лампами – диоды устанавливаются по периметру и их свет разносится к центру светоотражателями и различными фильтрами. Но, естественно, улучшение качества ( равномерности) подсветки по сравнению с электролюминесцентными лампами при этом никакого не будет. Но, однако же, плюсы есть! Уменьшение расхода электроэнергии при использовании LED-подсветки уменьшается в несколько раз. Как, собственно, и выделение тепла.

Все вышеописанное относится к бюджетной – белой подсветке (хотя она на самом деле синяя, просто используются дополнительные желтые фильтры). Ее и устанавливают по бокам с той же целью – экономия денег. Такие мониторы быстрее раскупаются, так как не отпугивают потребителей своей ценой. Но есть и другой вариант установки подсветки – по всей поверхности матрицы. Она уже гораздо равномернее и качественнее, а плюс к тому еще и цветная. Да, это так называемая, RGB LED-подсветка. Она представляет собой RGB светодиоды трех цветов: красный, зеленый и синий. Располагаясь по всей площади матрицы, такая подсветка способна отключаться, для получения абсолютно черного цвета на экране, а способна подсвечиваться определенным цветом, придавая картинке яркость, а цвету насыщенность.

Однако, так как ячейки могут быть довольно крупными, то при полном отключении части подсветки для получения черного цвета, может быть задета и часть изображения, которая должна быть яркой. Но, скорее всего это все решится просто увеличением количества светодиодных ячеек или вообще управлением отдельных диодов самостоятельно, просто потребуется больше вычислительных мощностей центрального процессора у монитора.

В любом случае, цветопередача RGB LED-подсветки гораздо лучше и ярче. Сочная картинка гарантирована. А в целом, применение любого типа LED-подсветки, будь то белая или цветная, вполне оправдано. Ведь мы получаем неоспоримые преимущества. А именно: уменьшение потребления электроэнергии в несколько раз, по сравнению с применением электролюминесцентных ламп, уменьшение выделяемого тепла, а в случае с RGB вариантом, еще и улучшение равномерности подсветки и ее цветопередачи. Поэтому всем советую при покупке монитора брать именно с LED-подсветкой. А вот как выбрать остальные комплектующие читайте в моей подробной статье.

Светодиодная подсветка повсюду

На самом деле, подсветку можно применять где угодно. Например, я подобрал для вас некоторые удачные, на мой взгляд, картинки с диодами.

LED-подсветка велосипеда

Подсветка автомобиля

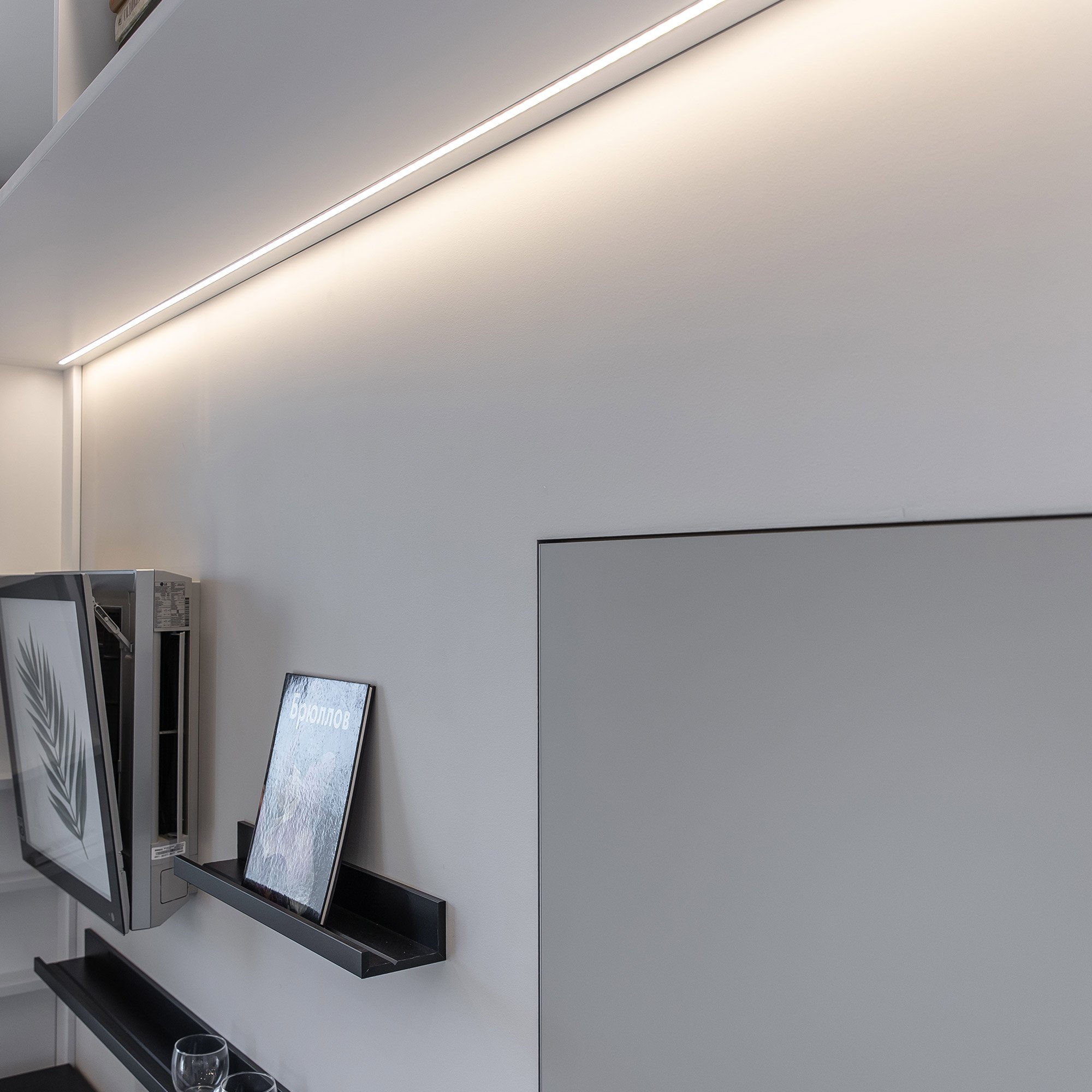

Подсветка в интерьере

Диван с подсветкой

Как вы видите, все зависит только от фантазии. LED-подсветка отлично подойдет для автомобилей, велосипедов, мебели и даже душа или крана. Получаются достаточно интересные эффекты и руки начинают чесаться сделать что-нибудь подобное, что же, вперед! Не сдерживайте себя 🙂
[ содержание ]

Типы подсветки в TV LCD, LED, Direct LED, Edge LED, LED Plus, NANO Full LED

В описании технических характеристик экранов телевизоров можно встретить применение различных типов подсветки экрана что они обозначают. Немного о подсветках в ЖК телевизорах что бы увидеть изображение необходимо разместить сзади экрана источник света.

LCD— такая абревиатура принята в телевизорах использующих в качестве подсветки матрицы лампы, это первая технология которая применялась в плоских телевизорах на нынешнем этапе устаревшая, выпуск телевизоров по такой технологии с каждым годом сокращается.

LED-Эта технология пришла на смену простой LCD технологии в данном случае в качестве источников света используются светодиоды.

Direct LED— подсветка светодиодами размещёнными по всей площади экрана, преимущества возможность применения локального затемнения, к недостаткам можно отнести большую толщину телевизора. Данная технология применяется в телевизорах различных серий.

EDGE LED— подсветка светодиодами размещёнными сбоку экрана, преимущества толщина телевизора меньше, недостатки не возможность использования полноценного локального затемнения, размещение диодов не позволяет затемнять определённые участки экрана.

LED Plus-тот же EDGE LED только реализована возможность локального затемнения но не небольшими участкам, а большими, например или левую или правую область экрана.

NANO Full LED-тот же Direct LED но как говорится в рассеивающий слой добавлены микрочастицы, что позволяет сделать подсветку мягче. Но в принципе это просто маркетинговый ход компании.

По сравнению с ранее применявшимися технологиями у светодиодной LED подсветки жк телевизоров имеется достаточно преимуществ, но есть и недостатки (присущие самой технологии):

Недостатки технологии LED

— Изначально, подсветка такого типа не улучшает углы обзора LCD (ЖК) дисплея
— Более тонкие модели с боковой LED подсветкой могут страдать от неравномерности засветки экрана
— LED подсветка может приводить к локальным затемнениям изображения.

Конечно, эти недостатки в большинстве случае успешно преодолеваются в конкретных моделях телевизоров и мониторов, поскольку и сама технология все время совершенствуется, и не только подсветка влияет на качество картинки на экране.

Преимущества телевизоров с LED подсветкой

-Все типы LED подсветки более экономичные
— Технологии типа Edge LED позволяют создавать телевизоры с очень тонким экраном
— LED светодиоды не содержит ртути (хотя технология их изготовления использует галлий и мышьяк)

Само собой, чудес не бывает. Как правило, у более дорогой модели будет и более качественное изображение, и считающийся самым перспективным на данный момент времени тип подсветки экрана. Но изображение будет хорошим не только и не обязательно из-за подсветки. Все остальные устройства телевизора, в том числе видеопроцессор могут быть очень хорошего качества. TV может быть очень хорошо настроен (то, что раньше называлось «откалиброван»). В конце концов, могут быть правильно и соответствующим данному освещению образом выставлены регулировки…

Из всего этого, на наш взгляд, можно сделать вывод:

Выбирая телевизор, не следует уделять большое внимание типу подсветки. Будет лучше, если вы лично сравните качество изображения у нескольких моделей, и выберете тот, у которого картинка покажется приятней.
