А вот к битам Metabo, судя по отзывам на тематических сайтах, претензий довольно много. Большинство пользователей отмечают недостаточную прочность ребер. При повышенном усилии на головку крепежа они деформируются, срезая при этом шлицы.

На различных «блошиных рынках», которые встречаются на каждом углу, можно приобрести биты по более низкой цене. Но это приемлемо лишь для случаев, если насадка необходима для срочной, причем кратковременной работы, когда буквально «горит». Выбирая биты к шуруповерту для постоянного использования в быту, следует делать покупки только в специализированных точках продаж.

Если приходится работать шуруповертом в труднодоступных местах, или устанавливать/откручивать крепежные детали, «утопленные» в каналах, то следует выбирать биты с намагниченным наконечником.

Каждый хозяин работает со своим шуруповертом, с разными крепежными деталями и материалами. Поэтому главный советчик в этом вопросе – собственный опыт использования бит. Автор полагает, что и этих небольших подсказок будет достаточно, чтобы определиться с основными моментами и сделать оптимальное приобретение.

Но еще одна рекомендация лишней не будет. Если приходится работать с шуруповертом постоянно, интенсивно, с различными видами крепежа, то стоит приобрести комплект бит. Оптовая покупка однозначно обойдется дешевле, а надежные производители уже указаны.

Биты для шуруповерта разновидности для всех видов работ вы купите в «Юнитул»

Современный ассортимент предлагает большое количество разновидностей насадок для шуроповертов. Этот инструмент используется в разных видах рабочих процессов. Многочисленные виды бит для шуруповерта вызывают у некоторых потребителей сложности при выборе. Знание особенностей этих приспособлений, грамотная расшифровка маркировки изделий поможет найти оптимальный вариант для любых операций.

Классификация приспособлений для шуруповертов

Эта категория продукции включает большое количество моделей. Человеку, который не знает, какие бывают насадки, разобраться в этом многообразии сложно. Упростить задачу выбора позволяет классификация бит для шуруповертов по предназначению. Все они делятся на универсальные, специальные, комбинированные.

К универсальным битам относятся модели, которые можно применять в работе с несколькими видами крепежей. Специальные инструменты отличаются узкой сферой использования. Комбинированные насадки есть в модельном ряду приспособлений с шестигранной основой. Это устройства, имеющие две рабочих части с обеих сторон.

Предназначение приспособления определяет форма шлица, который может быть:

• плоским,
• крестообразным,
• звездчатым.

Насадка с плоским шлицем отлично справляется с крепежными изделиями, имеющими прямой разрез на шляпке. Если необходимо выкручивать, вкручивать саморезы, винты, другие метизы с крестообразным отверстием, плоская бита не обеспечит должного удобства, будет соскальзывать. Нужно использовать насадку с аналогичной формой шлица.

В монтаже, демонтаже автомобиля, ремонте техники нередко требуется применение инструмента в форме звезды. Эти биты помогают работать с винтами, имеющими такие отверстия. Кроме стандартных вариантов производители выпускают и специальные устройства с разным количеством лучей.

В сборке мебельных предметов, других видов продукции часто используются винты, оснащенные шляпками шестигранной формы. В ассортименте продукции есть и такие сменные биты для шуруповерта. В ряду инструментов имеются специальные устройства. К примеру, насадки, предназначенные для работы с гипсокартоном, оборудованы ограничителями, не позволяющим слишком глубоко вкручивать саморезы в мягкую поверхность.

Особенности производства, материалы для насадок

Этим приспособлениям приходится выдерживать существенные нагрузки. В производстве бит для шуруповертов используются прочные материалы, способные выдерживать испытания, в течение долгого времени сохранять функциональные свойства.

Многие производители используют в изготовлении данного инструмента стандартные стальные сплавы, предусмотренные для таких нагрузок. Большой популярностью у специалистов, опытных домашних мастеров пользуются немецкие биты для шуруповертов.

Производители KRAFTOOL, IRWIN, другие известные бренды поставляют на рынок приспособления, изготовленные из хромованадиевого, хромомолибденового сплава. Эти изделия отличаются повышенной прочностью, долговечностью. Улучшенные технические характеристики также могут обеспечиваться титановым покрытием, алмазным напылением.

В производстве насадок в большинстве своем используется технология фрезерования. Есть в продукции и кованые изделия, предназначенные для работы с высокопрочными металлами.

Маркировка инструмента, специфика выбора

Каждому потребителю, выбирающему типы бит для шуруповерта, важно знать правила маркировки этих изделий. Она предоставит всю необходимую информацию, поможет сделать грамотное приобретение.

В обозначении есть буквенные и цифровые знаки. Буквы английского алфавита помогут подобрать нужную форму инструмента с учетом вида крепежей:

• плоские модели – SL;
• крестообразные насадки – PZ и PH;
• шестигранные биты – HEX;
• звездчатые приспособления – TX.

В каждой группе имеются насадки, обладающие разными размерами, имеющими определенные особенности. После буквенного обозначения следуют числа. В моделях с плоским шлицем указывается ширина рабочей поверхности, которая варьируется в диапазоне 3-9 мм. Толщину в маркировку производители включают редко. Определить ее можно по таблице бит для шуруповертов. Если изделие имеет покрытие из нитрида титана, в обозначении может содержаться аббревиатура CVD.

В категории PH несколько классов от 0 до 4, отличающихся величиной диаметра жала. Инструменты с номерами 0 и 1 используется редко из-за небольшого размера до 3 мм. Универсальным предназначением обладают насадки под №№ 2 и 3. Эти приспособления обладают оптимальными диаметрами рабочей части от 3 до 7 мм. Изделия под №4 являются профессиональными, применяются специалистами, работающими с масштабными конструкциями с крепежами более 7 мм.

Категория PZ отличается от PH аналогов строением жала. Оно оснащено дополнительными диагональными ребрами, отличающимися от основных меньшими размерами. Это обеспечивает максимальную площадь сцепления. Такие приспособления незаменимы при необходимости выворачивать заржавевшие шурупы. Они используются в конвейерных линиях, где приходится выполнять работы в больших объемах.

В маркировке шестигранных бит для шуруповертов после буквенного обозначения следует размер. Самым популярным вариантом являются насадки 4 мм. В этих моделях может иметься защита от несанкционированного монтажа. Такие изделия маркируются HEX-PIN.

Звездчатые инструменты включают несколько типоразмеров. На рынке можно выбрать изделия в линейке TX10-TX40. Есть в ассортименте специальные приспособления с острыми лучами. Они маркируются T. Предусмотрены и обозначения для специальных видов изделий. Четырехгранные модели маркируются R, вилкообразные — GR, приспособления с лопастями – TW и др.

Маркировка и классификация бит для шуруповерта, советы по выбору

Сменные насадки, вкручивающие и выкручивающие крепежные детали, частично дублируют инструменты, которые есть в доме, другие же используются в быту редко. Поэтому специалисты рекомендуют приобретать изделия по отдельности, и не покупать дорогой комплект с определенным (производителем) набором для шуруповерта. Чтобы не ошибиться с выбором, нужно иметь сведения о классификации элементов. Но и при этом могут быть проблемы с соскальзыванием крепежа с головки, скорым разрядом АКБ электроинструмента и прочие неприятности.

Сетевой шуруповерт — весьма полезный инструмент в хозяйстве, который позволяет без серьезных физических усилий и за короткое время выкрутить и вкрутить болты, шурупы и подобные им детали. Главнейшим элементом шуруповерта является бита — шестигранник, вкручивающийся в инструмент одной стороной и рабочей стороной зацепляющий необходимый крепеж.

Маркировка бит для шуруповерта

Итак, битой называют специальную насадку с шестигранным хвостовиком, позволяющую «сцепиться» с особым винтовым соединением. Покупая изделия, рекомендуется иметь при себе образец крепежа, чтобы проверять соответствие ему бит. Строительные магазины представляют широкий ассортимент бит для разного крепежа, и запутаться во всем этом многообразии легко. Внимание нужно обращать и на надежность фиксации в инструменте. От этого напрямую будет зависеть качество работ, и увеличится срок эксплуатации изделия и инструмента.

Выделяют такие марки:

• Стандарт PH. У изделий крестовой шлиц с углом вершины 55°. Все 4 шлица имеют расширение к хвостовику. Маркировка P. H. включает числовые индексы, указывающие на размеры шлица. Изделиям с наименьшим размером шлица присвоено наименование PH 0, а битам с наибольшим диаметром — PH 3. Обозначение P. H. 2 встречается весьма часто, так как биты с ним используются для крепежа саморезных клопов. PH 2 — универсальный стандарт, который подходит практически любому саморезу.
• Стандарт PZ. Усовершенствованный модернизированный предыдущий стандарт. По сути, это крестовый шлиц с равной толщиной у всех ребер.
• Стандарт SL. Прямой шлиц с разной шириной. В маркировке ширина в миллиметрах указывается после названия стандарта.
• Torx, 6-гранная звезда. Шлиц напоминает шестигранную звездочку, отличия лишь в диаметре звезды. Диаметр шлица, как правило, указывается в миллиметрах, а маркируется следующим образом: Torx 7, где 7 — диаметр в мм. Главным образом используются изделия там, где требуется большое усилие для затягивания крепежа.

Классификация бит

Описываемые изделия бывают трех— и шестигранными, плоскими, для болтов, для гипсокартона.

• Плоскими закручиваются винты и шурупы. Размеры — 3−7 мм.
• Шестигранными закручиваются шурупы с внутренним 6-гранным отверстием. Главным образом применяются в мебельном производстве.
• Биты для болтов применяют в строительстве, и крепят с их помощью черепицу или профнастил. Размеры — 6−13 мм.
• Изделия для гипсокартона имеют встроенный ограничитель, не дающий заходить саморезу далеко в материал.
• Трехгранники напоминают крестовой вариант, но имеют лишь три грани, что видно из названия.

Основные стандарты

• Шлицевые биты — это классический выбор для головок шурупов и винтов. Шлиц позволяет работать плоской отверткой. Ширина наконечника измеряется в миллиметрах, а указывается на хвостике. Кроме ширины, шлицевые биты различаются глубиной своего элемента.
• Крестовые имеют четыре диагональных ребра, обеспечивающие отличное сцепление с крепежными элементами. Размеры — 25−150 мм.
• Шестигранные используются с винтами с внутренним шестигранником, как правило, при сборке/разборке мебели, где крепеж с 6-гранной головкой распространен более.
• Биты для гаек и болтов. С их помощью закручиваются большие метизы с внешним шестигранником большой несущей способности. Диаметр — 6−13 мм.
• Биты-звездочки. Применяются для крепежа в автомобильной технике.

Соответствие биты инструменту

Очень важно, из какого материала изготовлено изделие и имеет ли покрытие, а если покрытие есть, как долго выдерживает воздействия внешней среды.

Больше остальных распространены изделия с маркировкой Cr-v, из сплавов ванадия и хрома. Изделия с никелевым покрытием популярны тоже — прочные и долговечные, особенно хороши, если поверх никеля нанесен вольфрам — нет ржавчины на протяжении долгих лет.

Основные правила выбора

• Производите покупку в надежном проверенном магазине. Отдавайте предпочтение не дешевым маркам, если требуются качественные изделия с большим сроком эксплуатации. Дешевые биты, продающиеся в непроверенных торговых точках, должны вызвать подозрения. Хотя для разового использования можно взять и этот товар.
• Оцените материал и его свойства. Наиболее надежными считаются хромовые и молибденовые сплавы. Воздержитесь от приобретения стальных изделий, так как у них малая долговечность, с ними не удастся работать качественно и быстро.
• Обратите внимание на наличие защитного покрытия. Изделие будет отменного качества, если имеется титановое покрытие.

Выбор по общепринятой характеристике

Согласно общей характеристике, биты бывают основные, комбинированные и специальные:

• Основные изделия состоят из рабочего элемента — креста, должны обеспечивать качественную фиксацию с головками крепежных элементов.
• Комбинированные — изделия с двойной рабочей частью. Части могут отличаться по размеру и виду крепежа. В процессе работы ненужную часть биты откручивают, биту закрепляют в патроне шуруповерта и работают оставшейся рабочей частью.
• Специальными называются узкоспециализированные изделия, которые почти не используются широко.

Какой бы марки и какого бы типа ни была бита, главные критерии ее выбора — это надежность и качество. Задача ее заключается в максимальном сцеплении с крепежным элементом. Изделие должно быть износостойким, иметь приемлемую цену и положенные характеристики.

Разновидности бит для шуруповерта: маркировка, классификация

Классификация и виды бит для шуруповерта

В наше время проведение строительно-монтажных работ очень сильно упростилось. Этому, в том числе, способствует огромное количество крепежных элементов, которые очень легко использовать имея в наличии электрическую отвертку или дрель-шуруповерт.

Гвозди в настоящее время используются все реже и реже. Как любители, так и профессиональные мастера все больше отдают предпочтение шурупам и винтам, так как эти крепежные элементы обеспечивают наиболее прочное крепление.

Однако под каждый крепежный элемент применяются свои насадки, без которых ваш шуруповерт превращается в бесполезную игрушку. Чтобы было проще ориентироваться в многообразии насадок, представляем вашему вниманию классификацию бит для шуруповерта.

Вы узнаете какие виды и размеры бит выпускает промышленность и для каких крепежных элементов применяется та или иная бита.

Самой первой была изобретена отвертка под прямой шлиц, ее придумали в XVI веке. Она была широко распространена в советский период. Сегодня тоже существуют виды бит для шуруповерта изготовленные под прямой шлиц, но используются они реже. Такие насадки обозначаются буквой S. Данная маркировка размещается на одной из граней бит.

Латинская буква S является сокращением от английского слова slot, означающего “щель” или “шлиц”. Также существует альтернативный вариант обозначения – slotted. Это слово при переводе на русский язык означает “шлицевая”. Всегда рядом с буквой указывается цифра, свидетельствующая о ширине жала.

В некоторых случаях дополнительно указывается его толщина.

Соотношение ширины и толщины наиболее распространенных бит под прямой шлиц:

Далее рассмотрим некоторые разновидности бит под прямой шлиц.

Классическая бита с прямым шлицем

Ширина и толщина — это два основных размера прямого шлица. В большинстве случаев указывается только первый параметр. Он варьируется в пределах от 3,0 до 9,0 мм.

Второй параметр довольно часто не обозначается, но его значение может составлять от 0,5 до 1,6 мм. Особенность такой маркировки связана с тем, что ширина и толщина имеют нормативное соотношение.

Поверхность бит с плоским шлицем защищена от эрозии и отличается повышенной твердостью.

Бита с прямым шлицем и TIN покрытием

Данные биты имеют золотистый цвет, так как поверхность насадок покрыта нитридом титана в результате химического процесса CVD. Благодаря этому приспособления имеют прочную поверхность.

Такие насадки могут отличаться между собой только по ширине. Это значение составляет от 4,5 до 6,5 мм. Еще в маркировке приспособлений может быть указана их толщина.

Эта величина находится в пределах от 0,6 до 1,2 мм.

Удлиненная бита под прямой шлиц

Благодаря удлиненной части приспособления имеется возможность более точно проводить необходимые работы. При использовании, жало данной насадки прочно размещается в шляпке шурупа или винта. С помощью данной биты удобно выполнять мелкие монтажные процессы. Отличительной чертой этих приспособлений является длина насадок, которая колеблется от 50 мм до 100 мм.

Крестообразные биты (Phillips)

Впервые крестообразная бита появилось в первой половине 20-го века.

Способствовал этому тот момент, что при использовании крепежей и отверток под прямой шлиц в автомобильной промышленности, при сборке деталей, они часто высказывали из шляпок винтов и шурупов, что приводило к порче лакированного покрытия транспортного средства.

Также у крепежных изделий часто срывалась резьба из-за того, что еще не были изобретены ограничители крутящего момента, которые впоследствии стали применяться в механических шуруповертах и винтовертах.

Все перечисленные причины способствовали тому, что в 1933 году Джон Томпсон изобрел шуруп с крестообразным шлицем. Через 3 года патент на данное изобретение был приобретен Генри Филлипсом.

Этот инженер доработал технологию производства и в 1937 году предложил Юджину Кларку, который являлся крупным производителем изделий из металла, провести соревнования, кто быстрее выполнит закручивание шурупов. Естественно, Генри Филлипс в состязании победил.

После этого новый тип насадок привлек внимание автопроизводителей из США, но скоро началась Вторая мировая война. Поэтому крестообразный шлиц появился в Европе, вместе с поставками американской военной техники.

Первая крестообразная насадка называлась “филлипс” в честь Генри Филипса. Биты этого вида маркируются буквами PH. После них следует номер, жестко связанный с диаметром наружной резьбы крепежного элемента. Данный стандарт используется для всех типов бит с крестообразным жалом.

Стандартные соотношения номера крестообразной биты типа PH и наружной резьбы крепежа:

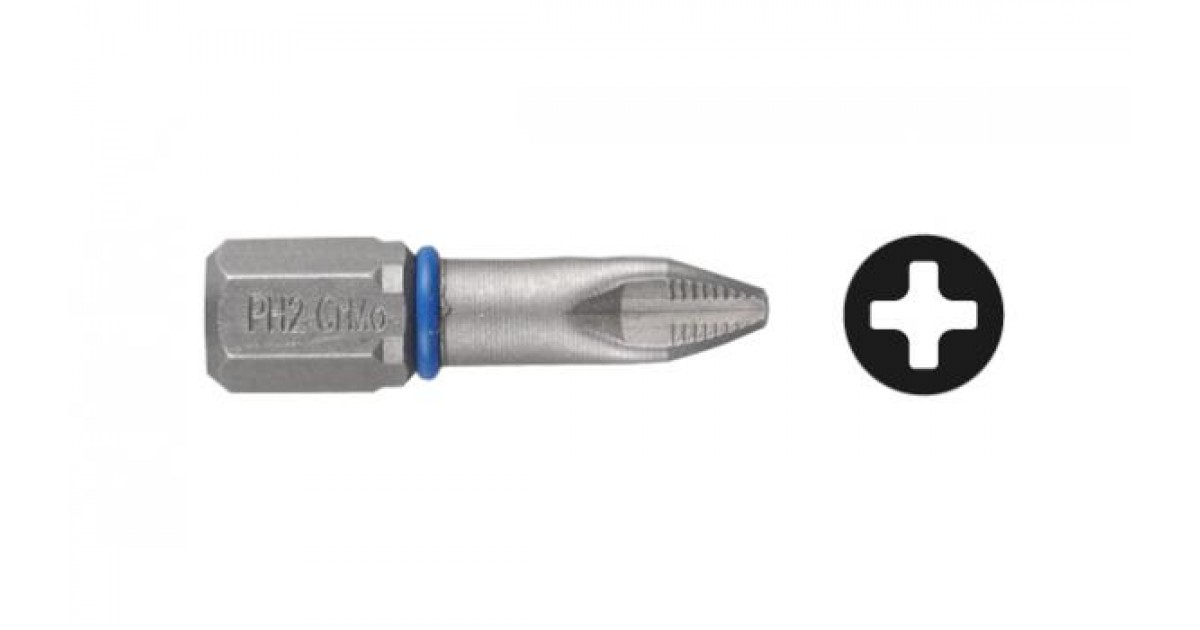

Классическая крестообразная бита PH

Данные насадки различаются между собой размерами, которые варьируются от 0 до 4. Чаще всего используется крестовина №2, так как она позволяет работать с металлическим и деревянным материалом. Реже используются крупные насадки под номером 3 и 4. Чаще всего их применяют во время ремонта автомобилей и крупногабаритных предметов.

Крестообразная бита со шлицем PH и TIN покрытием

Для покрытия насадки используются нитрид титана. Об этом свидетельствует золотистый цвет биты. Насадка способна выдерживать большие нагрузки. Шлиц может быть выполнен в одном из трех размеров: PH 1, 2 или 3.

Удлиненная крестообразная бита PH

Удлиненная насадка со шлицем PH крестообразной формы может использоваться, для закручивания крепежей в труднодоступных местах. Такие приспособления особенно эффективны во время отвинчивания крепежных изделий. Чаще всего можно встретить насадки длинной 50, 70, 90, 110, 125, 150 мм. Выпускаются в трех размерах PH 1, 2, 3.

Крестообразные биты (Pozidriv)

Позже, специально для производства мебели и выполнения строительных работ Philips Screw Company разработала новый вид крестообразного шлица. Он получил название Pozidriv (Позидрив).

Этот вид шлица был запатентован в 1966 году. Биты для данного шлица маркируются буквами PZ. Они предназначены для работы с деревом или с другими подобными материалами, имеющими неоднородную структуру.

В тоже время для работы с металлом больше подходят биты типа PH.

Отличительной чертой системы PZ, по сравнению с PH, является то, что кромки рабочих поверхностей расположены параллельно друг другу и по всей своей длине изготовлены с одинаковой толщиной, а сам шлиц значительно глубже.

Такая конструктивная особенность предотвращает выталкивание биты при закручивании крепежа. Благодаря этому образуется более плотный контакт между шляпкой шурупа и битой, что уменьшает износ элементов.

При этом не нужно прикладывать больших осевых усилий, когда происходит нажатие жала на шлиц.

Необходимо помнить, что при выборе биты для закручивания крепежных изделий под шлиц PZ нужно использовать биту типа PZ. В случае использования насадки типа PH, для закручивания изделий под шлиц PZ, поверхности будут неплотно соприкасаться друг с другом, что сократит срок службы насадки.

Классическая бита крестообразной формы PZ с насечками

Дополнительные насечки являются отличительной чертой бит PZ, если их сравнивать с насадками PH. Большая прочность приспособлений позволяет им выдерживать огромные нагрузки. Размеры данного вида бит для шуруповерта могут быть PZ 1, PZ 2, PZ 3.

Бита под крестообразный шлиц PZ с насечками и TIN покрытием

Защитное покрытие данной насадки выполнено на основе нитрида титана. Оно значительно повышает долговечность биты. Также этому способствует примененная для ее изготовления закаленная сталь. Все это в совокупности позволило создать насадку, имеющую оптимальную твердость и выносливость. Существуют три размера приспособления: PZ 1, PZ 2 и PZ 3.

Удлиненная крестообразная насадка PZ

Данная насадка выпускается трех размеров: PZ 1, PZ 2, PZ 3, длинной может быть – 50, 70, 90, 110, 125 и 150 мм.

Биты с шестигранным шлицем (Hex)

Еще одним, менее популярным, но часто используемым является шестигранный шлиц. Эта форма насечки впервые появилась в 1910 году и получила название Hex socket. Данное словосочетание обозначает внутренний шестигранник.

 Впервые его стали применять в заводских цехах Allen Manufacturing Company. Для маркировки этих бит используется буква H. Система Hex отличается большим крутящим моментом, который можно приложить к головке крепежного элемента, когда происходит его закручивание.

При этом отсутствует вероятность повреждения насадки и срыва шлица.

Расстояние между сторонами шестигранного жала является основной характеристикой, которая различает такие биты. Если взять насадку на 4 мм, то она прекрасно подойдет для закручивания мебельного конфирмата.

 Также выпускается так называемая безопасная разновидность шлица. Он получил название Hex-Pin, что обозначает защищенный шестигранник. Данный шлиц оснащается по центру специальным штырем.

Его наличие позволяет предотвратить несанкционированную разборку соединения.

Классическая бита шестигранной формы

Данные биты позволяют очень удобно работать с соответствующими саморезами и шурупами, так как они имеют большую площадь соприкосновения с крепежными изделиями. Они уже давно применяются в США, но в России их внедрение произошло сравнительно недавно. Размеры данных насадок могут варьироваться в диапазоне от 1,5 до 10 мм.

Бита шестигранной формы с отверстием внутри

Надежная бита такого вида отличается простотой использования. Во время ее применения человеку не нужно прилагать больших физических сил. Благодаря наличию отверстия приспособление не соскальзывает. Размер насадки составляет от 1,5 до 6 мм.

Удлиненная бита шестигранной формы

Данная насадка маркируется с помощью знака Hex-. Ее редко можно встретить в работе. Несмотря на это, она хорошо себя зарекомендовала, так как отличается практичностью и удобством.

Для изготовления данной биты используется сталь высокого качества. В связи с этим она обладает хорошей прочностью.

Ее размеры находятся в пределах от 3 до 8 мм, а длина таких насадок варьируется от 50 – 100 мм.

Биты в виде звездочки (Torx)

Применяются насадки в виде звездочки, в машиностроительной области и в производстве бытовой техники, для закручивания крепежных элементов с соотвествующей формой головки. Они носят название Torx (торкс) и обозначаются буквами TX или T. Рядом с буквой указывается цифра, которая обозначает размер насадки. Он соответствует расстоянию между лучами звездочки шестигранной формы.

Впервые Torx стала использовать в 1967 году компания Textron, в Америке. Сегодня применяются разные виды бит для шуруповерта данного типа. Так, существует антивандальный вариант, оснащенный внутренним отверстием. Для его обозначения используются буквы TR, которые расшифровываются Torx Tamper Resistant. Еще применяются пятилучевые биты под названием Torx Brigadier Pentahedron.

Классическая бита “Звездочка” (Torx)

В европейских странах и США насадка Тоrх является самой популярной из всех существующих форм шлица. Это связано с ее высокой производительностью. Данная бита отличается наличием шести граней, с помощью которых происходит соприкосновение с винтом или шурупом.

Конструктивная особенность насадки позволяет улучшить сцепляемость с поверхностью крепежного изделия. Благодаря этому не нужно прилагать больших усилий для создания крутящего момента.

Также снижается вероятность соскальзывания приспособления, так как нагрузка распределяется сразу на 6 граней. В свою очередь, это уменьшает их износ. Следовательно, эксплуатационный период биты значительно увеличивается.  Выпускаются насадки “Звездочка” разных типоразмеров.

Самыми распространенными являются модели от Т8 до Т40. При этом существуют биты и меньшего размера.

Бита “Звездочка” Torx Plus

Torx Plus отличается тем, что ее звездочка имеет менее острые лучи, которые при этом еще и короче. Такие виды бит для шуруповерта требуют от мастера повышенной точности во время выполнения работ. Для их изготовления применяется высокотвердая сталь. Размеры данных насадок бывают Т10 —Т40.

Бита “Звездочка” с TIN покрытием

Благодаря наличию покрытия на основе нитрида титана насадка имеет повышенную износостойкость. Ее поверхность отличается шероховатостью и хорошо сцепляется со сталью. Также насадка отличается повышенной долговечностью, потому что изготавливается из твердого материала. Насадка продается с размерами от Т10 до Т40.

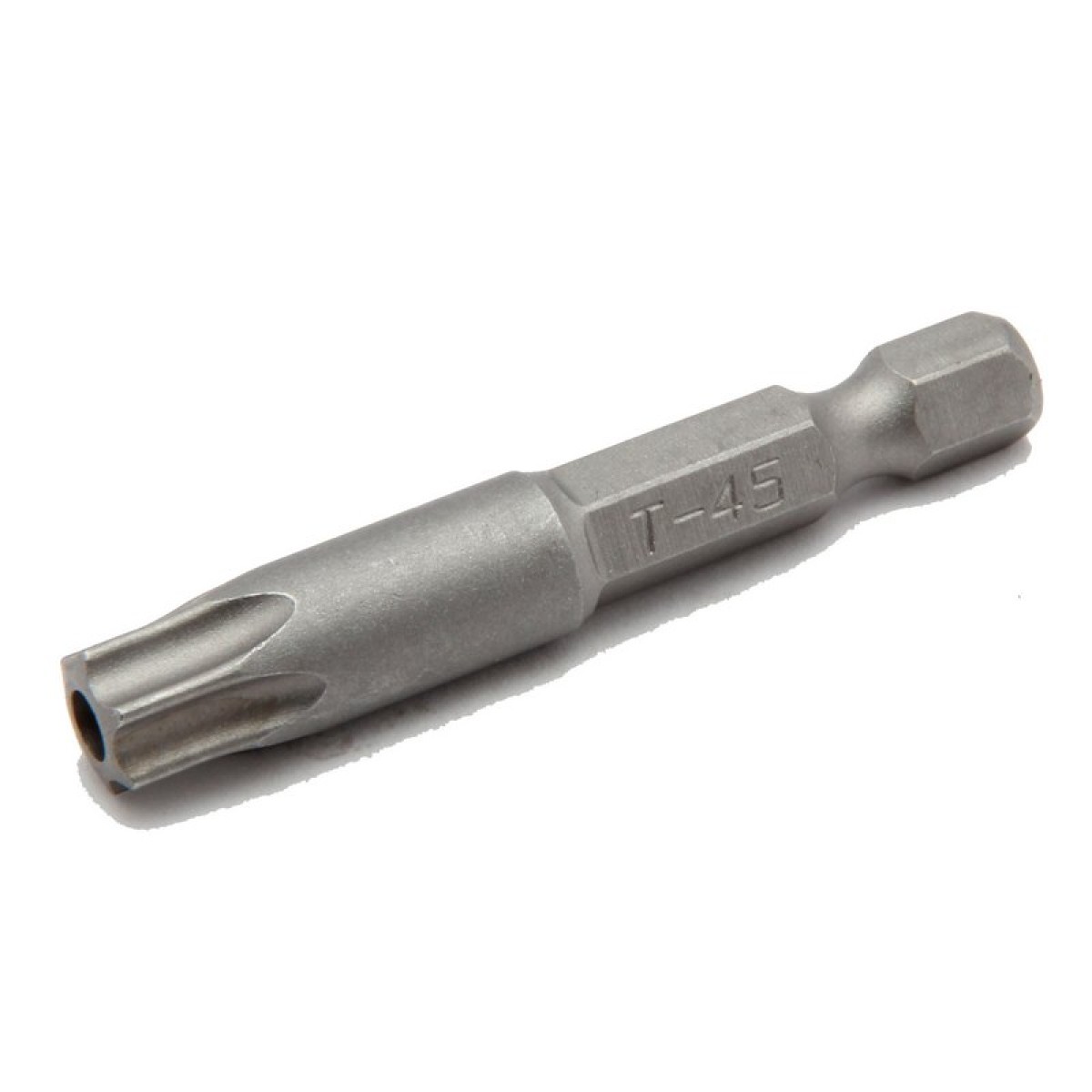

Бита “Звездочка” с отверстием внутри

Данная бита часто применяется на сборочных производствах. При закручивании крепежа бита плотно входит в крепежное изделие. В результате повышается надежность процесса закручивания, для осуществления которого, не нужно прилагать особых усилий. Размеры биты бывают от Т10 до Т40.

Удлиненная бита “Звездочка”

Данной насадкой удобно пользоваться при выполнении определенных видов работ. Ее размеры такие же: от Т10 до Т40, длина может быть от 50 мм до 100 мм.

Биты с квадратным шлицем (Robertson)

Эти насадки относятся к специализированным видам бит. В большинстве случаев они не используются в обычном строительстве или при ремонтных процессах. Шлиц Robertson является одним из раритетов и имеет квадратное сечение. Полное его название – Robertson square. Насадки такой формы обозначаются буквой R.

Классическая бита с четырьмя гранями

Чаще всего они используются во время сборки мебели. Выпускаются такие насадки 4 размеров: от №0 до №3.

Удлиненная бита с четырьмя гранями

Данная насадка применяется не так часто. Она выпускается трех размеров: № 1,2 и 3 и длинной может быть от 50 до 70 мм.

Биты с антивандальным шлицем (Spanner head)

Данный шлиц еще называется Snake-eye (змеиный глаз). Помимо этого, его еще называют головкой, предназначенной под вилочный ключ. Для маркировки бит с таким шлицем используются буквы SP.

Классическая бита “Вилка”

При изготовлении данных насадок применяется качественная сталь. Благодаря ей биты отличаются повышенной прочностью и продолжительной долговечностью. Данная насадка напоминает плоскую шлицевую биту, у которой посередине имеется прорезь. Бита выпускается 4 размеров, Gr. 4, 6, 8, 10.

Удлиненная бита “Вилка”

Производится 4 размеров и может иметь длину от 50 мм до 100 мм.

Биты со шлицем Tri-Wing – трехлопастные

При маркировке данных насадок используются буквы TW. Отличительной чертой данных бит является наличие на жале 3-х лопастей. Их применяют при сборке бытовой техники и электроники.

Также они используются в авиакосмической промышленности. Впервые данные биты появились в 1958 году и были изобретены Philips Screw Company.

Размер обозначается буквами Gr и может иметь показатели от Gr.1 до Gr.6.

Биты – Torq-Set четырехлопастные

Эта бита является аналогом Tri-Wing, но различается с ней количеством, так называемых крыльев. Она имеет 4 лопасти. Данная насадка тоже применяется очень редко. Для ее обозначения используются буквы Gr, размер варьируется от 4 до 10.

Некоторые редко встречающиеся шлицы и биты

Polydrive

Spline

One-Way

Источник: https://srbu.ru/instrumenty-i-oborudovanie/321-bity-dlya-shurupoverta-klassifikatsiya.html

Биты для шуруповерта – типы и особенности маркировки

Шуруповерты, дрели и перфораторы

01.06.2017

7.6 тыс.

5.1 тыс.

6 мин.

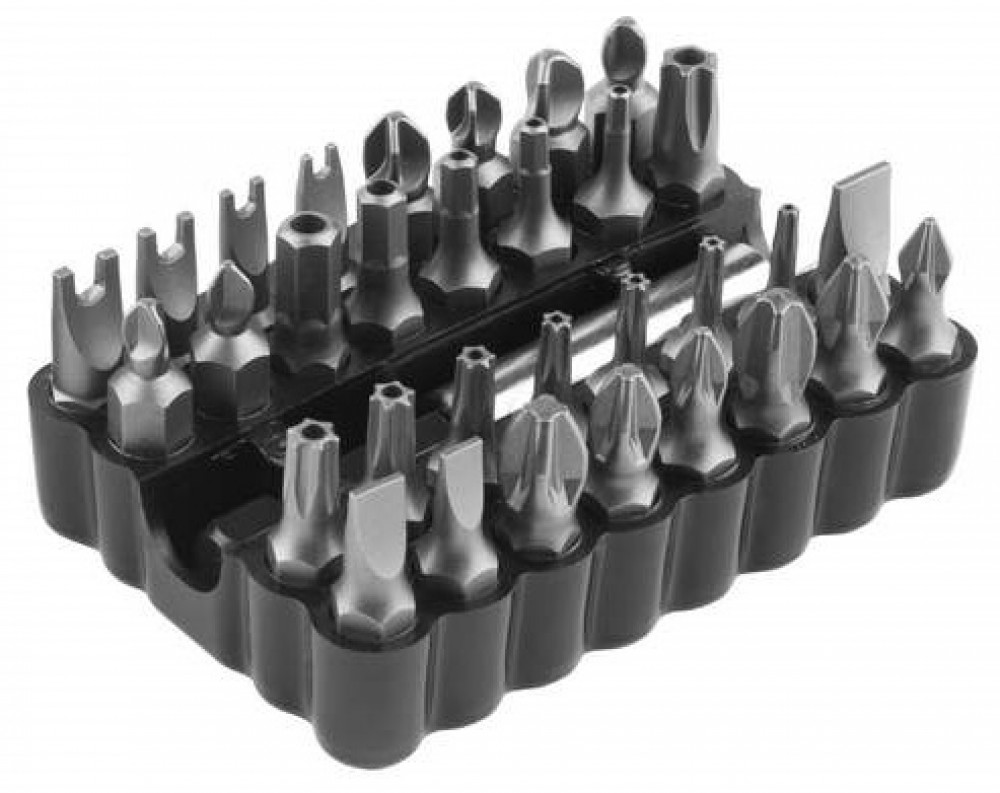

В готовый комплект бит для шуруповерта входят большое количество таких, которые вряд ли понадобятся обычному собственнику, а значит, деньги будут заплачены за ненужные вещи. Наиболее рациональный выход – приобретение только тех бит, которые действительно пригодятся в домашнем хозяйстве, а для этого нужно предварительно разобраться в их классификации, маркировке и назначении.

Отвертки под прямой шлиц появились самыми первыми, еще в далеком XVI веке, и активнее всего использовались вплоть до недавнего времени.

Биты для шуруповерта такого типа маркируются буквой S (slot или slotted). В русском языке маркировка означает шлицевую биту, причем рядом с буквой всегда указывается цифра, обозначающая ширину жала отвертки.

На некоторых изделиях также содержится информация о ширине шлица.

Классическая шлицевая бита и сегодня очень часто используется. На ней обычно указывают только ширину шлица, которая может составлять от 3 до 9 мм, а его толщина не описывается, так как имеет нормативное значение в диапазоне 0,5–1,6 мм. Поверхность таких насадок для шуруповертов должна иметь повышенную твердость и защиту от эрозии.

Биты под прямой шлиц появились раньше других

Второй тип шлицевых бит имеет золотистый цвет из-за TIN (нитрид титана) покрытия. Они отличаются повышенной прочностью и могут отличаться по ширине (4,5–6,5 мм). Маркировка бит TIN содержит информацию о толщине (0,6–1,2 мм).

Третий тип шлицевых насадок отличается удлиненной формой. Длинные изделия дают возможность плотно разместить насадку внутри винта или шурупа, а значит, выполнять с помощью шуруповерта более тонкие и точные работы. Их длина составляет от 5 до 10 см.

Крестообразные биты стали активно использовать в середине XX века. Популярность их обусловлена тем, что при закручивании шурупов с прямым шлицем отвертка может выскальзывать, что негативно сказывалось на качестве сборки многих изделий, включая мебель и даже автомобили.

Крестообразные насадки маркируются буквами PH в честь Генри Филипса, который приобрел патент на крепежи и стал причиной их активного распространения. После букв маркировка содержит цифры, обозначающие диаметр наружной резьбы крепежа.

Соотношение номера крестообразной PH вставки и диаметра наружной резьбы:

• 0 – до 2 мм;
• 1 – до 3 мм;
• 2 – до 5 мм;
• 3 – до 7 мм;
• 4 – до более 7,1 мм.

На крестообразных битах стоит маркировка PH

Классическим крестообразным видом бит для дрели и шуруповерта являются изделия с маркировкой от 0 до 4. Наиболее популярной в бытовых условиях является крестовина с номером 2, позволяющая работать с разными материалами и отличающаяся распространенным размером. Биты марки 3 и 4 чаще используются в промышленности, в автомобилестроении и на другом производстве.

Крестообразный тип креплений наиболее распространен, а потому таких бит для шуруповерта на рынке очень много. Они могут иметь TIN покрытие, которое обеспечивает изделию золотистый цвет. Подобные насадки выдерживают большие нагрузки, а потому считаются более функциональными и надежными. На рынке крестовины такого типа представлены в трех вариантах:

Удлиненные изделия крестообразной формы используют для закручивания крепежей в труднодоступных местах, они очень эффективны при отвинчивании любых, даже старых крепежей. Насадки выпускаются в трех стандартных размерах (1, 2 и 3) и могут иметь длину от 50 до 150 мм.

К крестовым битам относят также модели с маркировкой PZ (Позидрив). Они предназначены для работы с деревянными предметами и чаще всего применяются при сборке мебели.

Отличаются от стандартных PH изделий тем, что кромки рабочих поверхностей в них располагаются параллельно друг другу и имеют одинаковую по всей длине толщину, а сам шлиц у них значительно глубже, чем у аналогов.

Такая конструкция обеспечивает более плотный, хороший контакт между вставкой шуруповерта и закручиваемым шурупом, меньший износ крепежей и больший срок их службы.

Биты для шуруповерта PZ могут иметь специальные насечки, обеспечивающие максимальную продолжительность их службы.

PZ изделия представлены на рынке в широком ассортименте, включая насадки с TIN покрытием из закаленной стали и удлиненные насадки, длина которых может составлять от 5 до 15 см.

Это лучшие биты для бытового шуруповерта, позволяющие работать в сложных условиях и отличающиеся большой долговечностью.

Шестигранная форма насечки появилась в начале XX века и получила название Hex socket, сохранившееся и сегодня, такие вставки маркируются буквами HEX.

Наиболее важная характеристика этих насадок – расстояние между сторонами шестигранного жала.

Существует разновидность защищенного шлица от несанкционированной разборки, она отличается специальным штырем в центре шлица и маркируется, как Hex-Pin.

Шестигранные насадки появились в начале двадцатого века

Классическими шестигранными битами для саморезов являются изделия размером от 1,5 до 10 мм. Их стали активно использовать в США, а после и по всему миру. Насадка может иметь небольшое отверстие внутри, благодаря которому во время работы шуруповертом крепеж не соскальзывает. Биты с отверстиями имеют размер до 6 мм.

На рынке можно найти удлиненные шестигранные насадки марки Hex-. Применяются они достаточно редко, хотя отличаются удобством использования и долговечностью, так как производятся из высококачественной стали. Размеры удлиненных насадок составляют от 3 до 8 мм, а длина – до 10 см.

Звездообразные виды бит маркируются буквами T или TX (Torx). Они активно применяются в машиностроении и при производстве бытовой техники. Рядом с буквой на изделиях указывается цифра, означающая размер насадки – расстояние между лучами звездочки. Классическая звездообразная форма шлица наиболее распространена в США и западноевропейских странах, что обусловлено ее высокой надежностью.

Звездообразные вставки в шуруповерты обеспечивают прекрасную сцепляемость биты с поверхностью крепежных изделий, за счет чего для закручивания не приходится прикладывать существенных усилий.

Звездообразная форма до минимума снижает вероятность соскальзывания шуруповерта, ведь нагрузка распределяется сразу на 6 граней, что еще и снижает износ насадки.

Наиболее распространенными размерами бит типа “звездочка” являются модели в маркировке TX8-TX40.

Звездообразные биты чаще всего используются в машиностроении и при производстве бытовой техники

На рынке представлены насадки именуемые Torx Plus, в них звездочка имеет острые лучи, которые по длине короче стандартных. Подобные вставки требуют при работе осторожности, хотя изготовлены из высококачественной стали и имеют продолжительный срок эксплуатации. Марки Torx Plus представлены на рынке в размерах стандартных звездообразных изделий от T10до T40.

Звездообразные вставки бывают также с покрытием на основе нитрида титана, удлиненные и с отверстием внутри.

TIN покрытие для изделий марок TX10-TX40 обеспечивает им большую надежность и продолжительный срок эксплуатации.

Благодаря отверстию внутри звездочки улучшается качество крепления, но вставки такого типа используются преимущественно на производстве. Удлиненные биты упрощают работу с шурупами и бывают длиной до 10 см.

Вставки в шуруповерт с квадратным шлицем относятся к специализированным изделиям, которые практически не используют при стандартном строительстве и ремонте. Маркируются они буквой R – Robertson square, имеют четыре грани и бывают 4 разных размеров. В большинстве случаев их применяют при сборке мебели. На рынке можно найти удлиненные R биты длиной до 70 мм.

Вилкообразные – второй тип нестандартных бит. Они имеют плоское шлицевое жало с прорезью посередине. Маркируются буквами GR и представлены на рынке в 4 размерах: 4, 6, 8, 10, стандартного и удлиненного типа. Второй вид изделий может достигать в длину 100 мм.

К необычным относят также трех- и четырехлопастные биты. Трехлопастные маркируются буквами TW и имеют на жале 3 лопасти. Чаще всего используются при сборке бытовой и цифровой техники, а также в авиакосмической промышленности. Четырехлопастные имеют 4 лопасти, применяются так же редко, как и трехлопастные.

При выборе бит для шуруповерта, всегда хочется узнать какие из них лучше, однако универсального совета их по покупке не существует. Собственникам рекомендуется использовать изделия только от известных производителей и не приобретать дешевые китайские подделки, ведь они не только не позволят нормально выполнить ремонт, но еще и могут повредить используемые крепежи.

Источник: http://obustroen.ru/instrumenty-i-oborudovanie/mehanizirovannye/dreli-i-perforatory/bity-dlya-shurupoverta.html

Какие биты для шуруповерта лучше: обозначения и разновидности

Сегодня в любом хозяйстве станет незаменимым шуруповерт электрического типа. С его помощью можно в несколько раз быстрее собирать мебель, делать ремонт или же что-то смастерить.

Огромную роль в работе инструмента играет бита.

На первый взгляд эта деталь инструмента может показаться совсем незначительной, но на самом деле именно от нее и зависит то, насколько удобно будет закручивать саморезы или же разного рода винты.

Если вы неправильно подберете биту для вашего шуруповерта, то это приведет к тому, что она будет все время соскакивать с головки или проворачиваться непосредственно во время работы. В результате наконечник биты будет сломлен или же поврежден преждевременно. Чтобы этого не произошло, необходимо знать биты для шуруповерта, какие лучше подходят.

Обзор бит для шуруповерта обозначения и виды

На сегодняшний день специалисты различают несколько разных форм бит для инструментов, а именно:

1. комбинированные;
2. специальные;
3. основные.

В большинстве случаев в строительстве используют крестообразные биты основного типа. Они имеют несколько стандартов: PH и PZ. Обозначение PH — это сокращенный вариант от Phillips. Размеры могут быть от 0 и до 4, но чаще всего используют биты №2.

Стоит отметить, что бита имеет отличную форму, ведь тогда площадь контакта увеличивается в несколько раз и это позволяет равномерно распределить нагрузку.

Если использовать биты для шуруповертов этого типа, то в несколько раз меньше риск того, что будет сорвана головка инструмента или же испорчен шлиц.

PZ — это сокращение от Pozidrive. Такие биты также имеют рабочую часть в виде креста. Основным отличием есть то, что кроме наличия основных четырех ребер большого размера, есть еще четыре дополнительных ребра. Они располагаются по диагонали и имеют немного меньший размер. Таким образом площадь контакта увеличена еще больше.

В большинстве случаев бита для шуруповерта этого типа используют для того, чтобы выкрутить шурупы, которые стали ржавыми или, к примеру, заклинили в каком-то определенном материале. Профессионалы используют их в обязательном порядке, если объем работы слишком большой.

Размеры таких насадок также находятся в пределах от 0 и до 4, но в большинстве случаев используют №2 и №3.

Биты для шуруповерта, какие лучше? Если необходимо ремонтировать бытовую технику, автомобили, то нельзя обойтись без использования специальных Т-бит. Они позволяют закрутить или же, наоборот, открутить винты, которые имеют звездчатые поверхности.

Плоские биты используют для того, чтобы можно было работать с крепежами, которые используются для мягких материалов. Такие типы бит для шуруповерта являются эффективными при наличии большой нагрузки. Если говорить о маркировке данного типа, то SL, от Slot, размеры же бывают от 0 и до 7.

Если же необходимо иметь дело с разного рода болтами или гайками, то нельзя обойтись без биты, которая изготовлена в виде гаечного ключа.

В данной ситуации стоит отметить тот факт, что устанавливать такие насадки можно только на очень мощные шуруповерты.

Размеры биты могут быть разными (6-13 мм) и лучше всего выбирать ее нужно в соответствии с тем, с какими именно болтами придется в дальнейшем работать.

В свою очередь специальные биты используют для того, чтобы ремонтировать технику или же промышленное оборудование, специальные крепежи. Это значит, что их применяют в специальных достаточно узких областях.

Популярными считаются трехгранные биты для шуруповерта и те, которые имеют два небольших выступа в виде рогов. К специальным битам можно отнести те, которые специалисты используют для удобной работы с гипсокартоном.

В данной ситуации устанавливается некий ограничитель, который не позволяет слишком далеко вкручивать саморез, что может привести к порче поверхности.

Биты для шуруповерта: какие лучше? Также стоит рассмотреть еще и специализированные биты, которые имеют пружинные фиксаторы.

В таком случае винты можно закручивать под углом в 30 градусов, что очень часто используют во время работы в каких-то определенных труднодоступных местах.

Стоит сказать и о комбинированных битах, которые отличаются от остальных тем, что имеют две рабочие поверхности. Они могут быть разного типа и даже размера, в большинстве случаев комбинированные биты несколько длиннее обычных.

Важные моменты на которые нужно обращать внимание при выборе бит для шуруповерта

Для того чтобы работа с шуруповертом не приносила неудобств, результат был отличным, а сам инструмент можно было использовать достаточно долго — необходимо правильно выбрать биты для работы. Если вы планируете работать со многими типами материалов, то лучше всего приобрести специальный набор, в состав которого входят основные типы бит.

В первую очередь узнайте, из чего именно сделаны биты и имеют ли они специальное защитное покрытие непосредственно на элементе, который будет работать. Кроме того, огромную роль играет непосредственно место, где вы собираетесь приобрести инструмент и насадки к нему.

Если и покупать биты для шуруповертов, то лучше выбирать действительно качественные и те, которые смогут прослужить достаточно долго. В связи с этим, желательно отдать свое предпочтение специализированным и проверенным магазинам.

В таких магазинах на продукцию есть нужные сертификаты и у вас есть возможность дополнительно получить гарантию качества товара.

Другим очень важным вопросом, который нужно изучить до момента совершения покупки есть то, с какого именно материала изготовлены биты для шуруповерта и их рабочая часть.

На сегодняшний день только три сплава можно назвать наиболее надежными и качественными, которые смогут прослужить достаточно долго. Это сплав хрома и молибдена, хрома и ванадия, вольфрама и молибдена. Ни в коем случае не выбирайте биты, которые изготавливаются из стали.

Они достаточно быстро стираются, и нет никакой гарантии того, что у вас получится с первого раза качественно закончить выполняемую работу.

Специалисты говорят о том, что также большую роль играет и наличие покрытия на бите, которое бы защищало ее поверхность. Если данные детали сверху покрытие титаном, то в качестве бит для шуруповерта можно даже не сомневаться.

По стойкости титан можно сравнить только с алмазом или же никелем. Следует отметить, что таким же стойким будет покрытие из сплава вольфрама и никеля.

В данной ситуации, вольфрам будет делать деталь максимально прочной, а никель в свою очередь будет защищать биту от появления коррозии.

Обзор насадок для шуруповертов видео

Биты для шуруповерта какие лучше — однозначно сделать выбор достаточно сложный, особенно для того человека, который раньше никогда не сталкивался со строительными работами. В такой ситуации лучше прислушаться к советам специалиста и обратить внимание на три важных момента, которые были описаны немного выше.

Источник: http://masterok-remonta.ru/instrumenty/bity-dlya-shurupoverta-kakie-luchshe.html

Подбор бит для шуруповёрта, их классификация и маркировка

Ремонт и строительство в плане технологий, инструмента и отделочных материалов шагнуло вперёд.

От элементарного инструмента мастера стали использовать всевозможные приспособления, которые предназначаются для разных видов работ.

Для удобства и оперативности большинство ручных инструментов стали заменять механическими или электрическими. При необходимости использования отвёртки все чаще применяется шуруповёрт или дрель.

На замену советских шурупов приходит множество крепких саморезов, винтов, болтов, креплений, которые легко закручиваются с помощью электрического оборудования.

Производители предлагают всевозможные виды и размеры крепёжных элементов. Для удобства стали использоваться приспособления для шуруповёрта, которые представляют собой разные насадки.

В настоящее время их множество — и каждая имеет своё предназначение.

Общая характеристика насадок для шуруповёрта

Изготавливаются из специального прочного сплава, что даёт им возможность выдерживать нагрузки при использовании. На рынке имеются и некачественные изделия, которые произведены из некондиционного металла.

Они быстро выходят из строя, на них срываются грани. Поэтому при выборе необходимо пользоваться личным опытом, советами профессионалов и специалистов магазинов, а также не покупать инструмент на «блошиных» рынках.

Основной разновидностью являются биты с прямым и крестовым шлицем. Такие насадки используются в домашних условиях, на приусадебных участках, при осуществлении ремонтов и отделочных работ. Ещё одним видом являются насадки для болтов и гаек, которые имеют шестигранную головку.

Существуют и другие специфические биты: в форме звёздочки для ремонта автомобилей и в форме шестигранника для сборки мебели.

Производители бытовой техники или оборудования применяют болты нестандартной формы, предупреждая возможность самостоятельного ремонта, но это не помеха настоящему мастеру, потому что в свободной продаже имеется огромный выбор с нестандартным исполнением шлицов.

Преимущества использования бит

1. При использовании набора бит для шуруповёрта уменьшается время проведения работ. Особенно это важно для тех людей, чья трудовая деятельность связана с постоянным раскручиванием и закручиванием метизов. Насадку можно легко вытащить из патрона шуруповёрта и быстро заменить на другую.
2. Большой выбор насадок, имеющих маленький размер, исключает необходимость приобретения большого количества разнообразных отвёрток, что снижает финансовые затраты. Их можно приобрести набором или штучно, дополняя ассортимент при необходимости.
3. Имеют разные толщины шлицов, что позволяет подобрать необходимую под нужный размер.

   Могут быть длиннее обычного размера или использоваться с удлиняющей насадкой для работы в труднодоступных местах.

Маркировка насадок

Чтобы понять, какие биты для шуруповёрта лучше, нужно знать, что обозначает их маркировка. Нижеприведенные примеры не носят исчерпывающий перечень, в этом случае описаны маркировки часто используемых и существующих в продаже насадок для шуруповёрта.

Бита с прямым плоским шлицем. После буквенной маркировки указывается цифра, обозначающая в миллиметрах ширину шлица.

РН маркирует брендовая фирма Phillips. Распространённая насадка с крестообразным шлицом, имеющая диаметр от ph2 до ph5 в зависимости от расширения в сторону хвостовика.

Угол хвостовика биты составляет 55°. Самый маленький диаметр предназначен для мелких, а маркировка ph5 — для крупных саморезов.

Универсальной является бита ph3, которая подходит для большинства саморезов, используемых в работах.

PZ-маркировка обозначает стандарт Pozidrive, и отличие от РН заключается в наличии дополнительных шлицов небольшого размера, расположенных между основными.

Такое расположение увеличивает удерживающее усилие при использовании. РZ имеет разные размеры, о чём указывается цифрами от 0 до 4 после буквенного обозначения.

Ими удобно закручивать анкерные болты, где усилие при монтаже требуется гораздо больше, чем на саморез.

Насадка Torx hole используется для ремонта бытовой техники, радиоэлектроники, мобильных телефонов и иного оборудования.

Ряд автомобилей импортного производства имеет в части соединения агрегатов болты и шурупы в форме шестигранной звёздочки.

У данных бит существенно увеличен спектр размеров, и варьируется он от 8 до 40 мм. Маркируется шестигранная насадка буквой «Т», после которой указывается её размер.

• Шестигранные насадки для болтов и гаек

Выглядят в виде обычных шестигранных бит и имеют разные размеры под головки с шестигранным выступом. Используются при ремонте автомобилей, крупного оборудования или монтаже кровельных материалов.

Некоторые виды насадок внутри чашки имеют магнитный элемент, который позволяет удерживать монтируемые болты или гайки.

Это очень удобно, особенно при работе с кровельными материалами, проводимыми на высоте.

Помимо основных перечисленных видов, бывают и иные формы, которые могут потребоваться в исключительных случаях. Например, такие биты:

1. Для винтов со смещённым центром типа Torq-set.
2. Шестигранной формы с отверстием внутри.
3. С квадратным шлицем типа Robertson.
4. Трехгранные для треугольных винтов.

И это далеко не вся классификация бит для шуруповёрта. Производители изобретают метизы и крепления разных форм, чтобы усложнить возможность их демонтажа, а производители насадок для шуруповёрта работают над изготовлением соответствующего инструмента.

Покрытие и защита насадок

Помимо стандартного производства металлических бит, применяются разные технологии их защиты и усиления, чтобы продлить их срок службы.

Используются разные сплавы для изготовления, такие, как хром-ванадий и хром-молибден.

Для дополнительной защиты от негативного воздействия применяют специальные покрытия вплоть до титановой составляющей, что придаёт прочность изделию и защищает металл от коррозии.

Таким образом, чтобы выбрать биты для шуруповёрта, следует внимательно отнестись к маркировке. Правильно подобранная насадка позволит удобно и быстро произвести необходимые работы, а вот используемая не по назначению бита может стать причиной травмирования человека и порчи материала или отверточного инструмента.

Кроме того, необходимо визуально осмотреть изделие и убедиться в прочности металла, его качественном исполнении. Не стоит приобретать дешёвые насадки, которые быстро придут в негодность. В настоящее время бренды немецких и японских производителей отлично зарекомендовали себя на рынке.

Источник: https://ObInstrumentah.info/podbor-bit-dlya-shurupovyorta-ih-klassifikatsiya-i-markirovka/

Выбираем биты для шуруповерта — виды, классификация и практические советы

Одни сменные насадки, без которых невозможно вкручивание/выкручивание крепежных деталей, частично дублируют уже имеющиеся в доме инструменты, другие же редко когда могут быть использованы в быту.

Именно поэтому специалисты-практики рекомендуют приобретать биты для шуруповерта по отдельности, только те, что действительно понадобятся при работе шуруповертом, а не тратить деньги на дорогой комплект, в который входит определенный (производителем, а не мастером!) набор бит.

Чтобы правильно выбрать биты, необходимо знать классификацию изделий данной группы. Но и здесь не все просто, иначе проблем с их соскальзыванием с головки крепежа, быстрым разрядом АКБ эл/инструмента и ряда других неприятностей не избежать. Какими бывают биты к шуруповерту, отличия в их применении – вопрос для рачительного хозяина немаловажный.

Классификация бит

Она довольно сложная, так как эти насадки отличаются по разным параметрам.

Форма наконечника (рабочей части)

• Основные. С этими битами в быту приходится сталкиваться чаще всего. Подразделяются на прямые (под шлиц), звездочки, крест и шестигранники. То есть подо все встречающиеся разновидности головок крепежных деталей – болтов, саморезов, винтов, шурупов.
• Специального назначения. Эти биты имеют сложную конструкцию. Например, фиксаторы пружинного типа, упорные ограничители. То есть насадки предназначены для решения узкого круга задач. Есть биты и трехгранные, но они используются крайне редко, поэтому и в продаже встречаются нечасто.
• Биты комбинированные. При правильном выборе – лучшее решение. Их рабочие части расположены на обоих торцах, причем концы отличаются как размерами, так и конфигурацией. Достаточно биту просто перевернуть (переустановить), и можно затягивать или откручивать другой крепеж.

Маркировка бит

Условные обозначения дают много информации по особенностям изготовления, характеристикам и специфике применения биты.

Конфигурация рабочей части

 Torx hole (T-бита).  Slot (Sl).  Philips (Ph).  Pozidrive (Pz).  HEX.

Вид стали и покрытия

Это в первую очередь отражается на прочности биты и ее износостойкости. Сочетаний металлов достаточно, но лучшими считаются сплавы: молибден + хром, вольфрам + молибден, ванадий + хром. Более дешевые биты из стали довольно быстро развальцовываются – сминаются ребра, тупится кончик рабочей части. На пару-тройку раз хватит, а на перспективу приобретать не стоит.

Самые износостойкие покрытия – титановое напыление (желтый оттенок), никелевое и алмазное.

Рекомендации по выбору бит к шуруповерту

Самое правильное решение – при походе по торговым точкам иметь при себе по одному образцу крепежа, с которым предстоит работать. Определить «на глазок» и даже по размеру, подходит бита или нет, не всегда возможно.

Причины в том, что в производстве есть такое понятие, как допуск. Кроме того, зарубежные изготовители наделены правом устанавливать собственные стандарты, не идущие в разрез с общепринятыми нормами. Чтобы не было ошибки, целесообразно «примерять» биту прямо в магазине.

Если она в головке крепежа сидит плотно, значит, выбор сделан оптимальный.

Качество бит не в последнюю очередь зависит от репутации производителя. Нет смысла приобретать к шуруповерту слишком дешевые насадки, так как и время придется потратить на поиски новых, и деньги.

• Bosch. По этой марке бит комментировать нечего – высшее качество и надежность. Хотя цена устраивает не всех.
• DeWALT – более дешевый вариант, но это не означает, что эти биты хуже. Главное преимущество – ударопрочность. Такие биты можно использовать с шуруповертом годами.
• Magna и WhirlPower – неплохое решение, если биты используются в быту, а не столь интенсивно, как на производстве. При аккуратном обращении с шуруповертом прослужат достаточно долго, хотя и стоят значительно дешевле двух первых брендов.

А вот к битам Metabo, судя по отзывам на тематических сайтах, претензий довольно много. Большинство пользователей отмечают недостаточную прочность ребер. При повышенном усилии на головку крепежа они деформируются, срезая при этом шлицы.

На различных «блошиных рынках», которые встречаются на каждом углу, можно приобрести биты по более низкой цене. Но это приемлемо лишь для случаев, если насадка необходима для срочной, причем кратковременной работы, когда буквально «горит». Выбирая биты к шуруповерту для постоянного использования в быту, следует делать покупки только в специализированных точках продаж.

Если приходится работать шуруповертом в труднодоступных местах, или устанавливать/откручивать крепежные детали, «утопленные» в каналах, то следует выбирать биты с намагниченным наконечником.

Каждый хозяин работает со своим шуруповертом, с разными крепежными деталями и материалами. Поэтому главный советчик в этом вопросе – собственный опыт использования бит. Автор полагает, что и этих небольших подсказок будет достаточно, чтобы определиться с основными моментами и сделать оптимальное приобретение.

Но еще одна рекомендация лишней не будет. Если приходится работать с шуруповертом постоянно, интенсивно, с различными видами крепежа, то стоит приобрести комплект бит. Оптовая покупка однозначно обойдется дешевле, а надежные производители уже указаны.

Источник: http://WoodGuide.ru/instruments/bity-dlya-shurupoverta-vidy-klassifikaciya/

Биты HP и PZ

Биты для шуруповёртов PH и PZ

    В моём детстве выбор инструментов был весьма ограничен – молоток, пила, гаечный ключ, а лучше универсальный велосипедный “семейный” ключ и два вида отвёрток, плоская и крестовая. Потом оказалось, что любой из этих инструментов делится на целые семейства различных инструментов.

Молотки бывают лёгкие, тяжёлые и кувалды; с острой гранью, долотом и гвоздодёром; плотницкие, столярные и геологические; бывают кованые, литые, из порошкового металла, из дерева и даже из резины.

Бывают даже специальные молотки для работы в условиях невесомости, не имеющие отдачи! Пилы разделились на десятки видов, направлений зубцов и для различных задач.

И даже гаечные ключи, оказалось, бывают не только рожковые, но и накидные, торцевые, комбинированные, разводные, переставные, трубные и ещё чёрте-какие!!! В общем, жизнь оказалась куда сложнее, чем я представлял =)

    Однако, отвёртки в моём мире долго держались за понятия “крестовая” и “плоская”.

В различных наборах отвёрток, которые оказывались у меня в разное время, были какие-то надписи, типа PH или PZ – мой мозг как-то это объяснил себе зарубежными маркировками и я не стал вникать в эти обозначения.

Но однажды я неожиданно понял суть этих обозначений и, честно говоря, ходил неделю поражённый своим озарением!!! Мне казалось, что это какое-то тайное знание, которого никто не знает. Мир отвёрток неожиданно из 2D стал 3D!

Виды шлицов

     Отвёртки, имеющие прямой шлиц имеют буквенную маркировку SL, что расшифровывается как “Slot” и дословно переводится как “Шлиц”. Цифра в маркировке обозначает не что иное, как ширину шлица в миллиметрах. SL №6 – это отвёртка с плоским шлицом шириной 6 мм – всё очень просто. Прямой шлиц – первый и простейший вид шлица резьбовых крепёжных изделий, известный с XV века.

    Этот шлиц очень прост в реализации, однако, во времена научно-технического прогресса при массовой сборке автомобилей и самолётов у него проявился серьёзный недостаток – из-за отсутствия чёткой центрации отвёртка или шуруповёрт легко выскальзывает из шлица, при этом края самого шлица «срываются», что особенно характерно для высоких затяжных усилий, а отвёртка оставляет царапины на детали и руках монтажника. Помимо этого, такой шлиц позволяет передавать довольно большой крутящий момент, что способствует срыву резьбы на винтах и поломке самих шляпок винтов. По этой причине плоский шлиц плохо пригоден для сборки механизмов и точных изделий.

Минутка истории

    Плоский шлиц не сразу преобразился в крестовой. Был и переходный вариант. Первые пригодные для автоматизированного производства шлицы придумал канадец Питэр Робертсон (Peter L. Robertson) в 1908 году. Шлиц так и запатентован под названием Robertson – квадратный вырез в головке со снятой фаской на краях и конусообразным углублением в центре.

Винт Робертсона обладал рядом неоспоримых преимуществ: недорогой в изготовлении, позволяющий отвертке прочно центрироваться в квадратном углублении шляпки, он давал возможность работать чуть ли не с закрытыми глазами, на ощупь, под минимальным углом. Прикладываемые усилия уменьшились пропорционально возросшей производительности.

 Какое-то время эти винты использовал Генри Форд при производстве моделей “Форд Т” и “Форд А”, получив экономию времени на сборке в 2 часа! При массовой конвеерной сборке это был феноменальный прорыв. Но отдать права Форду Робретсон не захотел, так же, как и лицензировать других производителей шурупов, поэтому популярности этот шлиц не получил.

Сегодня их используют в основном только в Канаде. К слову, Robertson один из лучших шлицев, и уж намного лучше Phillips.

Крестовой шлиц PH

     В 1933 году американец Джон Томпсон разработал винты, которые хорошо решали недостатки плоского шлица. Они автоматически центрируют жало отвёртки и выталкивают его, когда винт затянут. Однако все его попытки внедрить всоё изобретение на заводы ни к чему не приводили.

На следующий год случай свел его с инженером Генри Филлипсом. Тот выкупил патент Томпсона и в 1936 году основал компанию Phillips Screw Company.

Генри Филлипс  (который не имеет отношения к Жерару Филипсу, создателю марки бытовой техники Филипс) разработал технологию производства таких винтов, однако и он столкнулся с трудностями в повсеместном внедрении своего изобретения.

Филлипс активно искал клиентов, готовых купить его отвертки и винты, но отказ следовал за отказом. Знакомство с Юджином Кларком, президентом American Screw Company (компании, являвшейся крупнейшим производителем метизов в США), коренным образом изменило ситуацию.

Кларку изобретение Филлипса пришлось так по душе, что он выделил на перевооружение производства своего предприятия 500 000 долларов. Несмотря на возражения ведущих инженеров компании, Кларк пригрозил “уволить каждого, кто скажет, что это невозможно осуществить”. Мы могли бы и не увидеть в своей жизни всяких там PH/PZ.

   В 1937 году General Motors стала компанией-первопроходцем, применившей крестообразные винты и отвертки в производстве моделей автомобиля Cadillac.

Результаты превзошли любые самые радужные ожидания, и уже к 1940 году все американские производители автомобилей совершили перевооружение своих заводов, а производители метизов буквально выстраивались в очередь, чтобы заполучить поистине драгоценную лицензию на использование золотоносного «креста». Во время Второй мировой войны такие винты стали применять в производстве военной техники.

     Примечательно, что именно война позволила крестовым отверткам и винтам распространится по миру, и с тех пор производители всех стран активно используют их в крепежной промышленности. В Россию «крест» попал благодаря американским дальним бомбардировщикам B-29.

В 1944 году эти американские самолеты, бомбардировавшие Манчжоу-го и Японию, совершали аварийные посадки на территории Советского Союза. В соответствии с русско-японским пактом о ненападении, бомбардировщики и их экипажи были принудительно оставлены в СССР. Именно с них скопировали заморский винт.

Так появился советский Ту-4 с принципиально новым для нашей страны крепежом. Крестовый поход обновленной отвертки по миру завершился мировой экспансией «креста» Филлипса.

    При столь всеохватывающих масштабах внедрения руководство Phillips Screw Company не могло отследить все незаконные использования своего патента и в 1949 году патент был отменен.

А в 1958 году в возрасте 68 лет умер и сам изобретатель крестовой отвертки Генри Филлипс, оставив миру после себя изобретение, давшее существенный толчок развития всей мировой промышленности. Толчок, по своему значению не уступающий изобретению конвейера.

Имя изобретателя крестовой отвертки осталось навсегда увековеченным в названии крестового шлица – Phillips.

  Не смотря на то, что многие специалисты сегодня считают «крест» Филлипса устаревшим, он и поныне считается стандартом де-факто.

Достоинства шлица Филлипса (РН)

• Фиксирует крепёжную деталь и отвёртку точно по центру относительно друг друга, по сравнению с обычным прямым шлицем.

• При использовании шуруповёрта без регулирования величины крутящего момента её жало выталкивается из шлица крепёжной детали по достижении предельного значения силы закручивания для избежания повреждения резьбы.

Недостатки шлица Филлипса (РН)

• Невозможно получить большой крутящий момент без приложения значительного осевого усилия (прижимания отвёртки к крепёжной детали).

• Самовыталкивание повышает механическое напряжение на шлиц, что увеличивает износ шлица и вероятность его повреждения (т. н. «срыва»).

Крестовой шлиц PZ

    Этот шлиц был запатентован в 1966 году всё той же компанией Phillips Screw Company, через 33 года после получения ею патента на шлиц Филлипс, срок действия которого к тому времени истёк. PZ расшифровывается как POZIDRIV.

Позидрайв является улучшенной версией крестообразного шлица Филлипс и используется прежде всего в производстве шурупов и саморезов. В машиностроении и металлообработке Позидрайв применяется значительно реже.

 В отличие от изобретенного ранее шлица Филлипс, уходящие в глубину кромки боковых поверхностей отвёртки Позидрив не утончаются, а идут параллельно друг другу.

В этом случае осевое усилие, выталкивающее отвёртку из шлица, является незначительным – отвёртка практически не выталкивается – образуется более устойчивое сцепление, которое уменьшает износ сцепляющихся элементов и вероятность срыва шлица отвёртки и крепёжной детали. Так же появляется возможность приложить большее крутящее усилие к инструменту.

Достоинства шлица Позидрайв (РZ)

• Уменьшенный износ шлицов вследствие более устойчивого сцепления.

• Возможность достижения большого крутящего момента.

Недостатки шлица Позидрайв (РZ)

• Внешнее сходство со шлицем Филлипс – из-за этого их можно легко перепутать и при использовании отвёртки, не соответствующей шлицу крепёжной детали, происходит неполное соприкосновение рабочих поверхностей – это значительно увеличивает механическое напряжение на отдельных участках шлицев, приводящее к их преждевременному износу (в основном у отвёртки), либо повреждению.

• Шлиц существенно глубже Phillips, поэтому применяется только там, где винты по соображениям прочности имеют большие головки – в строительстве и мебельном производстве.

Размерный ряд бит и отвёрток

Отвертки со шлицем РН имеют номера: 000 (1,5 мм), 00 (2 мм), 0, 1, 2, 3, 4.

Отвертки со шлицем РZ имеют номера: 0, 1, 2, 3, 4.

   Международный стандарт для крестообразных шлицев имеет номер ISO 4757:1983 (наш ГОСТ 10753-86). Стандарт отверток для него: ISO 8764-1:2004 (ГОСТ Р 52785-2007 “Отвертки слесарно-монтажные для винтов и шурупов с крестообразным шлицем”), правда, в нём не описаны размеры меньшие 0 (такие как РН000 и РН00).

   Помимо того, что почти на всех битах и отвёртках есть маркировка, визуально эти два типа отличить несложно. Биты PZ имеют дополнительные лучи, идущие посередине между рабочими шлицами.

Это конструктивная особенность сразу бросается в глаза, если только бита имеет номер не ниже PZ1. У биты PZ0 и иногда PZ1 бывают эти лучи невыраженными.

Если присмотреться к граням биты – то видно, что у PZ-бит грани шлица параллельные, а у PH трапециевидные.

    На шляпках шурупов PZ соответственно тоже есть диагональные лучи. А иногда ещё и штампованная буковка Z для пущей значимости стоит.

     “Чем дальше в лес, тем больше дров” – эту пословицу можно с уверенностью отнести и к шурупам! Шурупы Phillips на момент их изобретения решали недостатки прямых шлицев. Во-первых, установленная в углублении отвертка не слетала при вращении.

Во-вторых, при достижении определенного усилия отвертка выталкивалась из шурупа, благодаря скругленным внутренним углам шлица.

Сейчас это кажется очень глупой идеей, но в то время инструмент был громоздкий, а про регулировку крутящего момента и мечтать не приходилось, поэтому это был единственный способ предотвратить срыв резьбы при монтаже.

   В общем, все сегодняшние потуги производителей вроде лазерных насечек, ребристой поверхности, алмазного или твердосплавного напыления и т.п. это всего лишь попытка хоть как-то компенсировать изначально заложенную технологическую особенность шлицев Phillips. Так бывает, когда недоделка слишком быстро обретает популярность и другие уже вынуждены подстраиваться.

   Кроме попыток улучшить Phillips изобрели более десятка разных крестообразных шлицев. Половина из них принадлежит самой Phillips Screw Company.

И почти все они сделаны так, чтобы минимизировать выталкивание и улучшить передачу крутящего момента.

Если пытаться охватить все разновидности – придётся писать энциклопедию шлицев! Но в пределах главной темы рассмотрим направления улучшений PH и PZ шлицев.

    Шлиц Phillips на данный момент имеет три разновидности, помимо своего исходного состояния:

• Phillips II – усовершенствованная версия Phillihps. Крестообразный шлиц с наклонными насечками против выталкивания (технология ACR – anti-cam-out recess; отличительная маркировка – ACR2).

   Разработана для удовлетворения всё более быстрых процессов сборочного производства, при которых может произойти выталкивание отвёртки из шурупа, и в результате – повреждение поверхности детали.

  Она облегчает закручивание в сложных монтажных положениях и позволяет снизить давление на шлиц, в результате уменьшается усталость работника. Шляпки шурупов с таким шлицом имеют характерные двойные насечки по одной из диагоналей, но при этом вполне совместимы с обычным PH.

• ACR RIBBED PHILLIPS – Крестообразный шлиц с перпендикулярными оси вращения насечками. (Отличительная маркировка – ACR, anti-cam-out recess). Производитель делает упор на то, что эта бита надёжно удерживает винт на жале отвёртки, что позволяет повысить производительность рабочих.

  Эта бита совместима со всеми винтами Phillips, а шляпка винтов не имеет никаких отличий от обычной PH. На фотке слева две нижние удлинённые биты с маркировкой S2 Ph2 и S2 PH0 – это биты ACR, верхние – обычные PH. Сейчас в магазинах уже практически все биты PH ACR, т.е. с насечками.

• PHILLIPS SQUARE-DRIV – комбинация Филлипс с квадратным шлицем. Крестообразный шлиц с насечками (технология ACR), комбинированный с квадратным шлицем. (Отличительная маркировка – PSD – PHILLIPS SQUARE-DRIV). Допускает значительно больший вращающий момент. Всего три размера отвёрток покрывают наиболее популярные диапазоны размеров.

   Шляпки винтов имеют двойную насечку в одной диагонали и одинарную в другом. Производитель утверждает, что такую пару бита/винт можно устанавливать и закручивать одной рукой. Винт настолько плотно сидит на отвёртке, что практически исключается его падение.

  Причём это немагнитные биты! Отвёртка несовместима с обычными винтами PH, однако винты PSD возможно открутить обычной отвёрткой.

    Шлиц Pozidriv сам по себе является усовершенствованным, по сравнению с Phillips, однако и у этого шлица есть одна разновидность:

• POZISQUARE-DRIV – это комбинация классического Позидрив с квадратным шлицем. Возможно, где-то у производителя опечатка в описании, но выглядит и маркируется эта бита точно так-же, как и PSD.

  В общем-то и преимущества у этого шлица похожие: допускает значительно больший вращающий момент, отлично удерживает винт на бите, снижает усталость работника.

  Но, помимо этого, совместим с Канадскими системами квадратных винтов!

Frearson (Fr)

    PH и PZ – не единственные крестовые шлицы. Был ещё Frearson –  достаточно редкий и почти забытый тип шлица. Также известен как Reed & Prince. Похож на Phillips, но имеет острое окончание и больший угол в форме V (75°). Одним из преимуществ перед Phillips заключается в том, что одна отвёртка подходит для всех размеров винтов.

Встречается в импортном морском оборудовании. Отсутствие скруглений крестообразной щели позволяет приложить большее усилие в отличие от округлых конических форм Phillips, которые были разработаны для выталкивания инструмента при высоком крутящем моменте.

Этот шлиц был разработан английским изобретателем Фреарсоном в XIX веке и производился с конца 1930-х до середины 1970-х годов. В 1987 году компания обанкротилась.

Крестовой шлиц S

   Спецификации и стандарты не распространяются на шлицы меньше №0, однако, малюсеньких винтиков в современной аппаратуре великое множество. Особенно в японской. Именно поэтому японцы дополнили свой стандарт шлицов (JIS B 1012) типоразмером S. Этот тип шлицов используется для винтов диаметром до М2 и, если шляпка винта маленькая, то не более М3.

   Тип S отличается от типа РH, хоть внешне можно перепутать. Более того, в самой Японии существуют два стандарта, определяющих шлицы типа S: упомянутый уже JIS B 1012 и JCIS 8-70 (англ. Japan Camera Industrial Standards – промышленные стандарты для японских камер). Фактически, это крест с минимальным закруглением внутренних углов.

Шлицы обоих стандартов почти одинаковые, за исключением более узкого наконечника, более жестких допусков у JCIS и ещё отличие у них в длине рабочей части шлицов. Встречаются шлицы S в камерах и аксессуарах к ним, в различной мелкой электронике, радиоуправляемых вертолетах.

Таким образом, японские отвёртки типоразмера РН0 отличаются от отвёрток по стандарту ISO или ГОСТ, так как сделаны под свой “родной” шлиц типа S. На фото слева можно заметить, что шляпки винтов типа S имеют более прямые внутренние углы, чем у PH.

Верхняя картинка – это батарейный отсек японской камеры Canon EOS, средняя фотка – двигатель автофокуса объектива японской камеры Olympus и нижнее фото – крышка батарейного отсека китайской игрушки.

Источник: https://www.project-house.by/screw

Биты для шуруповерта — как правильно выбрать и какие лучше

На чтение 6 мин. Просмотров 1.6k.

Работать с болтами, саморезами и прочим крепежом – основной момент в проведении любых ремонтных работ. Облегчить работу с крепежом призван сетевой шуруповерт. Это довольно-таки полезный в хозяйстве инструмент, дающий возможность быстро и без особых физических усилий выкручивать и вкручивать различные болты, шурупы и подобные детали.

Самый главный элемент шуруповерта – бита. Это шестигранник, который вкручивают в шуруповерт одной стороной, а рабочей стороной зацепляют необходимый крепеж.

Виды и маркировка бит для шуруповерта

Устройство и назначение бит

Бита – это специальная насадка для шуруповерта с шестигранным хвостовиком, позволяющая “сцепиться” с определенным видом винтового соединения.

При покупке биты лучше всего брать с собой образец крепежа, чтобы исключить вероятность неправильного подбора. В строительных магазинах представлен широкий ассортимент разнообразных бит под разные крепежи, поэтому запутаться в этом многообразии очень легко.

Обращать внимание также следует на надежность фиксации той или иной биты в шуруповерте, ведь от этого будет напрямую зависеть качество проводимых работ и позволит увеличить срок эксплуатации биты и шуруповерта.

Классификация бит

Биты бывают плоскими, шестигранными, специально предназначенными для болтов, для гипсокартона и трехгранными:

• Плоские биты необходимы для того, чтобы закручивать винты и шурупы. Размеры битов этого типа варьируются от 3 мм до 7 мм.
• Шестигранными битами закручивают шурупы с внутренним шестигранными отверстием. Основное их предназначение – мебельное производство.
• Биты для болтов применяются в строительстве при крепеже черепицы или профнастила. Размеры бывают от 6 до 13 мм.
• У бит для гипсокартона есть встроенный ограничитель. Он не дает далеко заходить саморезу в материал.
• Наконец, трехгранники в общем похожи на крестовые биты, однако отличаются тем, что имеют только 3 грани.

Стандарты основных бит

Различают несколько основных стандартов:

• Шлицевые биты – классический вариант для головок винтов или шурупов. Разрез подходит под плоскую отвертку. Ширина наконечника бита измеряется в мм и указывается на хвосте бита. Шлицевые биты, помимо ширины, также различаются между собой по глубине пропила.
• Крестовые биты состоят из четырех диагональных ребер, которые позволяют обеспечить превосходное сцепление с крепежными изделиями. Размеры варьируются от 25 до 150 мм.
• Шестигранные биты используют для винтов с внутренним шестигранником. Обычно используются при сборке и разборке мебели, где крепеж с шестигранными головками наиболее распространен.
• Биты для болтов и гаек. Подходят для закрутки больших метизов с внешним шестигранником с высокой несущей способностью (кровельные саморезы, например). Диаметр бит от 6 до 13 мм.
• Биты-звездочки (Torx). Подойдут для различных крепежей в автомобильной технике.

Как определить, подходит ли бита к инструменту?

Из какого материала выбрать качественную биту и где ее купить?

Немаловажным фактором при покупке биты является тот вид материала, из которого она сделан и нанесено ли покрытие или нет – если нанесено, то способно ли оно долго выдерживать воздействия внешней среды?

Наибольшее распространение получили биты, имеющие маркировку Cr-v, изготовленные из сплавов хрома и ванадия. Биты, имеющие никелевое покрытие, тоже популярны – они прочны и долговечны, особенно хороши биты с никелевым покрытием, поверх которого нанесен вольфрам – такая бита не будет поддаваться коррозии долгие годы.

В розничных точках продаж также есть биты, у которых покрытие сделано из титана, они самые стойкие и долговечные из всех представленных на рынке.

3 основных правила по выбору бит для шуруповерта

1. Выбирайте надежный и проверенный магазин для покупки. Отдавайте предпочтение дорогим специализированным магазинам в случае, если вам требуются хорошие и качественные биты с возможностью долгого срока эксплуатации. Не покупайте дешевые биты в маленьких и непроверенных торговых точках. Их качество может оставлять желать лучшего. Можете, конечно, купить и такой товар, в случае если он вам нужен всего лишь на один или на два раза.
2. Смотрите внимательно на материал и его свойства. Самыми надежными считаются молибденовые и хромовые сплавы. Стоит воздержаться от покупки стальных бит – они имеют малую долговечность и вы не сможете быстро и качественно работать с ними.
3. Обращайте внимание на то, имеет ли покупаемая бита защитное покрытие или его нет. Качество детали будет отменным, если сверху нанесено титановое покрытие.

Выбор бит в зависимости от марок

Немаловажно знание того, какие биты бывают и в чем же их отличие друг от друга. Сегодня выделяют несколько марок:

Стандарт PH

Такой стандарт бит имеет крестовой шлиц с углом вершины 55 градусов. Все четыре шлица расширяются к хвостовику. Маркировка PH включает в себя числовые индексы, показывающие размеры шлица. Для этого были введены числовые индексы.

Биты с самым маленьким размером шлица имеют наименование PH 0, а с самым большим диаметром — PH 3. Обозначение PH 2  очень распространено, потому что биты с таким обозначением используются для закрепления саморезных клопов. PH 2- это самый универсальный стандарт и подходит практически к любым саморезам.

Стандарт PZ

По сути это тот же предыдущий стандарт, несколько модернизированный и усовершенствованный. PZ  бита является по сути крестовым шлицем, имеющим равную толщину каждого из ребер.

Стандарт SL

Это прямой шлиц с разной шириной. Ширина в маркировке указывается в миллиметрах после названия стандарта.

Torx или шестигранная звезда

Шлиц как бы напоминает шестигранную звезду, отличия лишь в диаметре этой звезды. Диаметр шлица обычно пишется в миллиметрах и маркируется так – Torx 7, где 7 – это диаметр в мм. Эти биты используются в основном там, где необходимо применить большое усилие для затяжки крепежа.

Параметры выбора по общепринятой характеристике

Общая характеристика гласит, что биты могут быть основными, специальными и комбинированными:

• Основные биты состоят из рабочего элемента в виде креста и должны обеспечивать хорошую фиксацию с головками крепежных деталей.
• Комбинированные биты – это биты с двойной рабочей частью. Обе части могут отличаться как по размеру, так и по виду крепежа. При работе ненужная часть бита откручивается, бит закрепляют в патроне шуруповерта и производят работу оставшейся рабочей частью.
• Специальные биты – это узкоспециализированные изделия и широком обиходе практически не используются.

В любом случае, какой бы марки и типа биту вы не выбраны, основополагающим критерием является качество и надежность. Бита должна обеспечивать максимальное сцепление с крепежом, быть крепкой и износостойкой и иметь приемлемую цену, соответствующую характеристикам.

Как выбрать биты для шуруповерта, их классификация на основные и специальные

Биты – одна из важнейших деталей шуруповерта. Они представляют собой вытянутый шестигранник из металла, один конец которого фиксируется в патроне шуруповерта, а другой является рабочей частью и представляет собой подобие отвертки. Рабочая часть имеет различную конфигурацию, зависящую от того, для работы с каким крепежом применяется данный бит. Биты изготавливаются из высококачественной стали, зачастую с добавлением титана или других металлов для повышения прочности, для улучшения сцепления с головкой крепежа рабочую часть покрывают алмазным напылением или иными составами.

Виды бит

В зависимости от формы рабочей части биты могут быть:

1. основные,
2. специальные,
3. комбинированные.

Подавляющее большинство бит на полках строительных магазинов – основные. Они, в свою очередь подразделяются на

• крестообразные,
• прямые,
• шестигранные,
• звездчатые.

Основные биты

Наиболее часто используют крестообразные биты, которые бывают стандарта PH и PZ. PH – это сокращение от Phillips. Биты PH – крестообразные, универсальные, их можно использовать для разнообразного крепежа. Размеры от 0 до 4, наиболее популярный — №2. Благодаря форме площадь контакта биты с головкой крепежа увеличивается, и нагрузка равномерно распределяется. При применении PH-бит вероятность срывов головки или порчи шлицев значительно уменьшается.

Некоторые солидные производители, например Bosch, покрывают биты нитратом титана для увеличения срока службы. Такие биты дополнительно маркируются надписью Tin.

Сокращение PZ образовано от Pozidrive, это тоже биты с крестообразной рабочей частью. Помимо основных крупных ребер, у них есть 4 дополнительных диагональных ребра меньшего размера. Благодаря им площадь сцепления с крепежом еще больше, чем у PH-бит. PZ-биты используют, как правило, для выкручивания заклинивших в материале или проржавевших шурупов, а также при большом объеме работ. Размеры от 0 до 4, наиболее ходовые 2 и 3.

Для ремонта бытовой техники и автомобилей не обойтись без Т-бит (от Torx hole), с помощью которых можно открутить и закрутить винты со звездчатым отверстием на шляпке.

Плоские, или шлицевые, биты подходят для работы с крепежами в мягком материале, при не слишком высокой нагрузке. Маркируются такие биты SL, от Slot. Они выпускаются с 0 по 7 размер.

Шестигранные биты применяются для откручивания и закручивания винтов с шестигранником на шляпке, например, мебельных. Наиболее популярный размер для шестигранных бит – 4 мм.

Для работы с болтами и гайками используют биты с рабочей частью в виде гаечного ключа. Применять их можно только с достаточно мощными шуруповертами. Размеры этих битов от 6 до 13 мм, но покупая их, стоит помнить, что это размер самого бита, а не болта или гайки. Так, для саморезов с диаметром головки 4,8 мм подойдет бита размером 8 мм.

Специальные и комбинированные биты

Специальные биты применяются в определенных узких областях, например ремонте бытовой техники, промышленного оборудования, для работы со специализированным крепежом. Стоит из них выделить трехгранные биты, похожие на РН-биты, но лишь с тремя гранями. И биты double pin, с двумя выступами в форме рогов. Из специальных бит в быту могут пригодиться биты для работы с гипсокартоном. Ограничитель не позволяет вкрутить саморез излишне сильно и испортить поверхность.

К специализированным относятся биты с пружинными фиксаторами, позволяющие закручивать винты или саморезы под углом до 30 градусов, что очень удобно при работе в узких, труднодоступных местах.

Комбинированные биты имеют 2 рабочих части разного типа или размера с обоих концов, например шлицевую и крестовую. Как правило, они более длинные, чем обычные биты.

Для комфортной и быстрой работы важно правильно подобрать соответствующую крепежу биту. Сделать это проще всего опытным путем, поэтому при покупке бит необходимо иметь образец крепежа с собой.

Разновидности бит для шуруповерта

Иногда при использовании шуруповерта бит (или шлиц, если речь идет о насадке прямого типа) слишком быстро выходит из строя, начинает прокручиваться, стираются его грани. Это не всегда объясняется некачественным материалом. Чаще проблема связана с тем, что просто неправильно подобраны биты для саморезов. Чтобы избежать таких проблем, стоит изучить несколько полезных советов по подбору инструмента.

Основные виды бит

Самые распространенные саморезы можно условно разделить на две категории крестообразных изделий.

Биты Phillips (PH)

На саморезе и самой насадке не видно дополнительных насечек, конструкция более простая. В зависимости от размера такого крестообразного шлица бывают биты PH0, Ph2, Ph3, Ph4 и Ph5. При работе с деревянными и металлическими изделиями чаще всего применяются крестовины под номером 2. Насадки Ph4-4 используются преимущественно для более габаритных предметов или при ремонте автотехники.

Крестовые и другие насадки могут немного отличаться друг от друга не только по размеру, но и по форме или покрытию. Чтобы не запутаться, нужно обращать внимание не только на маркировку PH, но и на артикул. Если на изделии указано 000.0, то перед вами классический крестовой PH бит. Под номером 160.0 также выпускаются обычные крестовые насадки, а символы 701.0 свидетельствуют о геометрии под названием Exaform и наличие карбид-титанового напыления. Модели 706.0 просто обладают более прочным покрытием при стандартной форме насадки. Если бит покрыт Tin покрытием (нитридом титана), то артикул стоит выбирать 101.0.

Полезно! Наличие напыления Tin легко определить по золотистому цвету насадки. Подобные биты отличаются повышенной прочностью, износостойкостью и ценой. Изделия бывают разной длины от 25 до 250 мм.

Как правило, изделия с дополнительным усиленным покрытием стоят дороже и выпускаются в ограниченной размерности.

Биты Pozidriv (PZ)

Биты этого типа считаются усовершенствованными, так как помимо стандартной крестовой формы они отличаются дополнительными гранями с промежуточными насечками. Соответственно для самореза с дополнительными насечками и маркировкой 2 нужно подбирать бит PZ2. Насадки PZ преимущественно применяются для оцинкованных саморезов. Биты типа Pozidriv выпускаются трех размеров -1, 2 и 3.

Насадки этого типа также отличаются по артикулу:

• 0 указывает на то, что перед вами классический бит Pozidriv;
• 0, а также 2.716.0 ставится на насадках с Tin покрытием;

Полезно! Чтобы определить, что бита правильно подобрана для самореза, достаточно соединить оба элемента. Если изделия подходят, то крепежный элемент не будет спадать.

Если отдать предпочтение биту Ph3 для самореза PZ2, то очень быстро начнут срываться грани шлица. Соответственно важна не только размерность, но и тип бита и самого самореза.

Полезно! Саморезы с прессшайбой для соединения мягких изделий (например, используются при строительстве теплиц) также бывают с головкой под PH и PZ.

Биты бывают обычными и удлиненными. Последние применимы в том случае, если требуется закрутить шуруп в труднодоступном месте, куда не проходит сам шуруповерт. Длина изделий такого типа обычно доходит до 150 мм, то есть бит можно держать в руке, как обычную отвертку. Как правило, удлиненные модели также выпускаются не во всех размерах, а только в самых популярных, то есть №1, 2 и 3.

Другие разновидности бит

Рассмотрим другие распространенные маркировки бит и то, для чего они используются:

• SL (Slotted). Это стандартный прямой шлиц, который использовался начиная с 18 века. Ширина шлица составляет от 2 до 9 мм. Плоский крепеж сегодня используется крайне редко, поэтому такие биты могут понадобиться, например, при работе со старой мебелью. Данный тип насадки выпускается в трех вариациях: классическая с прямым шлицем, с прямым шлицем и с Tin покрытием. Отличить эти модели можно по номерам 020.0, 191.0 и 122.0 соответственно.

• H (Hex). Это шестигранные биты. Они отличаются в зависимости от расстояния от одной грани до другой. Самой распространенным битом является модель h5, так как именно такого вида крепежи применяются для мебели. Шестигранники обычно легко отличить по артикулам. Номера 540.0, 260.0 и 263.0 соответствуют стандартным шестигранным насадкам. Если в центре бита есть дополнительное отверстие, то такие изделие продаются под артикулом 520.0.

• TX (Torx, также их называют звездочками). Как и шестигранные биты они отличаются большой площадью соприкосновения с крепежным элементом, благодаря чему можно обеспечить более плотное соединение деталей. Крепеж данного типа используется производителями автомобилей и бытовой техники. Torx считается очень перспективным видом крепления, считается, что очень скоро такие биты будут популярнее распространенных сегодня PH и PZ. Насадки «Звездочки» выпускаются самых разных размеров. Наиболее часто используемыми считаются насадки Т8 и Т40. Если говорить об артикулах насадок этого типа, то классические биты продаются под номером 078.0, 164.0, 280.0 и 764.0. Цифры 254.0, а также 244.0 свидетельствуют о том, что перед вами модель «Звездочка+». Насадки с титановым напылением продаются с артикулом 734.0 и 234.0. если в центре насадки есть отверстие, то, как правило, ставится артикул 584.0 или 184.0.

• Tri-Wing (TW). Это довольно редкие трехлопастные насадки, которые мало кому требуются в домашних условиях. Из названия очевидно, что такие изделия оснащены тремя лепестками (лопастями). Преимущественно крепежи используются при производстве бытовой техники или электроники, в авиакосмической промышленности. Размеры этих бит могут быть от 1 до 6 с маркировкой Gr.
• Torq-Set. Эти биты отличаются от Tri-Wing только количеством лопастей, которых в этом случае 4. Также изделия этого типа выпускаются в размерах от 4 до 10 с таким же буквенным обозначением Gr.

Еще реже встречаются шлицы и биты Polydrive, Spline и One-Way.

На что обратить внимание при выборе

Многие относятся к битам, как к расходным материалам, считая нормой то, что они быстро выходят из строя и начинают проворачиваться. Однако значительно продлит срок службы насадок можно не только при правильном их подборе для саморезов, но и в том случае, если обратить внимание на материал изготовления насадки.

Не стоит скупиться на более дорогие шлицы с титановым напылением, так как они в конечном счете выходят дешевле нескольких стандартных насадок из более мягких материалов. Классические изделия изготавливаются из стальных сплавов, но и они могут отличаться по показателям жесткости.

Помимо насадок с титановым напылением неплохими характеристиками обладают биты их хрома и молибдена или вольфрама. Также стоит отдавать предпочтение тем насадкам, которые прошли термическую обработку. Помимо титана для обработки насадок может быть использован никель, которым изделия покрываются в специальной вакуумной среде, полностью исключающей попадание под покрытия любых частиц. Также есть биты усиленные алмазными вставками.

Влияет ли цвет самореза на выбор бита

Конечно, намного важнее подобрать правильный размер насадки, чем цвет. Однако и эту характеристику стоит учитывать для использования оптимальных битов:

• Биты PH рекомендуется выбирать для саморезов по дереву или металлу черного цвета.
• Насадки PZ больше предназначены для желтых саморезов. В этом случае осуществляется более надежное соприкосновение.

Если говорить о соотношении размеров самих шурупов или саморезов, то насадки стоит выбирать по следующей системе:

• Ph2 подходит для самых мелких крепежных изделий (в простонародье семечки) размером от 2,5 до 3 мм.
• Ph3 желательно использовать для изделий длиной от 3 до 5 мм.
• Ph4 подойдет для более крупных саморезов на 6 мм.
• Ph5 практически не используется, так как крепежи длиной более 6 мм редко можно закрутить при помощи шуруповерта.
• PZ1 применяются для саморезов до 3 мм.
• PZ2 использую при работе с крепежными элементами длиной от 3,5 до 4 мм.
• PZ3 подходит для фиксации более длинных саморезов от 4,5 до 5 мм.

Выбор сверла для самореза

Если речь идет о стандартных сверлах, а не битах для шуруповертов, то выбор правильной насадки для дрели осуществить намного проще. В этом случае нужно сначала определиться с типом самих саморезов. Они могут быть для деревянного или металлического основания. В первом случае крепежные элементы отличаются очень маленьким расстоянием межу витками на ножке. Благодаря этому фиксация отличается надежность. Как правило, диаметр крепежа составляет 3,5 см, что не требует предварительного засверливания отверстия.

Для тонкой жести обычно требуется больше подготовительных работ и создание предварительного отверстия. Его размер зависит от того, какой толщины металл используется. Зная этот параметр можно подобрать оптимальное сверло:

• При толщине металла 0,7 мм стоит использовать сверло на 3,3 мм.
• Сверло диаметром 3,4 мм (распространенный тип) оптимально подходит для листов толщиной 1,0 мм.
• Для металла на 1,5 мм подойдет сверло на 3,5 мм (самая ходовая насадка).
• Если толщина листа составляет 2,0 мм, то можно использовать более крупное сверло на 3,6 мм.
• Для металла на 3,0 мм подойдет насадка 3,6 мм.
• При использовании толстых листов рекомендуется работать более мощным сверлом на 3,8 мм.

В заключении

Разумеется, прямой шлиц не подойдет для крестовой головки самореза. Поэтому при работе достаточно посмотреть на маркировку и изделий и использовать только соответствующие биты и крепежные элементы. В этом случае инструмент прослужит намного дольше.

Характеристики и терминология систем отверток и отверток

Вставные биты — компактные биты, которые экономичны, быстро меняются и требуют меньше места для хранения. Они используются с держателем бит.

Биты Power Bits — устанавливаются непосредственно в электроинструмент или быстросменный патрон для повышения соосности и уменьшения зазора. Обычно они доступны до 6 дюймов в длину.

Биты для завинчивания шурупов Vermont American

Биты для шуруповерта Icebit® — Передовые биты.Криогенно закаленная сталь для увеличения срока службы и повышенной устойчивости к износу наконечника. Ребристые наконечники увеличивают силу захвата и уменьшают проскальзывание (на соответствующих битах). Они специально разработаны для профессионального использования во всех типах приложений. Стандартный хвостовик 1/4 дюйма подходит для стандартных быстросменных отверток и имеет плоские хвостовики для лучшего захвата в стандартных сверлильных патронах.

Биты Deckster ™ для заворачивания шурупов — Система долот DECKSTER ™ содержит специальную «зону скручивания», которая снижает вероятность поломки долота.Ребристые наконечники увеличивают силу захвата и уменьшают проскальзывание (на соответствующих битах). Специально разработан для настилов и гипсокартона.

Биты для заворачивания шурупов EXTRA-HARD — Биты повышенной твердости полностью закалены и отпущены для обеспечения длительного срока службы в постоянных тяжелых условиях эксплуатации. Наконечники точной формы обеспечивают правильную посадку. Для всех универсальных приложений для вождения. Все наши насадки для отверток изготовлены из инструментальной стали S2 высочайшего качества.

Vermont American предлагает отвертки для следующих типов винтов:

* Torx® является зарегистрированным товарным знаком Textron, Inc.** Pozidriv является зарегистрированной торговой маркой Phillips Screw Company.

Отвертка Часто задаваемые вопросы

Биты для отвертки фрезерованы или кованы? Производственные мощности Vermont American могут производить как фрезерованные, так и кованые долота. Мы выбираем, какой метод использовать, в зависимости от приложения, для которого будет использоваться бит, а также других критериев. Например, кованое долото может быть произведено, когда важны срок службы продукта, характеристики, быстрая доставка и лучший контроль производства, в то время как фрезерованное долото может быть произведено для более сложной геометрии и специальных конфигураций.

Почему процесс термообработки / закалки важен для отверток? Большинство наших бит закалены до состояния «сверхтвердость», что лучше всего подходит для таких применений общего назначения, как дерево, гипсокартон и т. Д. Наши биты для шурупов Icebit® производятся с использованием того же процесса и проходят криогенную «глубокую заморозку». ”, Что делает биты еще более прочными.

В чем разница между битами с ребрами жесткости и без них? При заворачивании некоторых типов винтов (в основном Phillips® и шлицевых) высокий крутящий момент может привести к выскальзыванию биты из головки винта.По этой причине наши отвертки IceBit® имеют ребра. Такая конструкция наконечника увеличивает усилие захвата между битой и головкой винта, что означает, что для закручивания винта требуется меньшее усилие. Это также может предотвратить повреждение заготовки, которое может произойти, если бита выскользнет из винта.

Различные типы головок винтов и бит

Не все отвертки одинаковы, на самом деле существует несколько разных типов, и для каждого типа вам понадобится правильная отвертка.Я написал это руководство с некоторыми из наиболее распространенных, с которыми вы, вероятно, столкнетесь, чтобы помочь людям, которые не уверены в точном типе отвертки, которая им нужна.

Филлипс

Phillips — одни из самых распространенных. Многие винты в вашем доме или офисе будут иметь такую ​​головку. Крестообразная форма, углубленная в круглую форму головки винта, является основной отличительной характеристикой головки винта Phillips, а насадка для винта Phillips разработана специально для этого типа винта.

Phillips Защита от взлома

Хотя они нигде не так распространены, как обычные головки винта Phillips, может наступить время, когда вам понадобится отвертка с защитой от несанкционированного доступа Phillips. Они имеют тот же размер и форму, что и обычные Phillips, но их отличает то, что в центре у них будет защищенный от несанкционированного доступа штифт.

Позидрив

Это очень распространенная головка винта в Европе, но в Соединенных Штатах она нечасто встречается.Его можно рассматривать как улучшенный Phillips, поскольку он выглядит похожим, но имеет еще четыре точки контакта, которые позволяют увеличить крутящий момент, поскольку они уменьшают вероятность того, что бит выйдет из строя. Эти насадки для отверток также уменьшают износ и увеличивают рабочую поверхность.

Щелевой

Это оригинальные головки винтов, но винты со шлицами уже не так популярны, как раньше. Винтовой привод со шлицем будет иметь одну прямую линию, проходящую от одного конца головки винта до другого.Для этих головок винтов требуется насадка с наконечником с плоским лезвием и подходящего размера.

Торкс

Головка винта torx имеет углубленную форму шестиконечной звезды. Они обычно используются в электронных устройствах, но все чаще используются в других приложениях. Для работы с одним из них вам понадобится отвертка.

TORX Plus

Torx plus — это отвертка относительно новой конструкции. Это усовершенствование по сравнению с обычной конструкцией Torx в том смысле, что она позволяет приложить больший крутящий момент, даже если вы едете на очень высоких скоростях.Torx Plus может это сделать, потому что он обеспечивает больший контакт между головкой винта и отверткой.

Square или Робертсон

Этот тип винта потребует использования насадок для отверток, известных как насадки с квадратным углублением или насадки Робертона. Иногда их называют робертонами, потому что они были изобретены канадцем по имени П.Л. Roberston в 1908 году. Они очень устойчивы к эксцентрику, и эта особенность делает их более надежными, чем насадки со шлицами или крестообразные насадки.

Трехстворчатый

Трехлопастные винты имеют три паза, равномерно расположенных на головке винта.Чаще всего они встречаются на электронных устройствах, где производители хотят отговорить потребителей от ремонта дома. Чтобы разблокировать этот тип винта, вам потребуются насадки с трехстворчатой ​​отверткой, и эти биты можно найти по отдельности или как часть набора насадок для отвертки.

Гаечный ключ

Головки винтов с двумя отверстиями наверху известны как гаечные ключи, змеиные глаза или винты с зубцами. Они обычно используются там, где производители хотят воспрепятствовать вмешательству, например, в электронике, но они также могут использоваться в самых разных других приложениях.Гаечные биты будут иметь два небольших одинаковых круглых штифта, которые входят в отверстия на головке гаечного винта.

Внутренний шестигранник

Когда вы собираете мебель или выполняете другую работу, требующую использования шестигранного ключа, но не имеющей достаточно места для его использования, вы можете попробовать использовать внутреннюю шестигранную отвертку. Они имеют ту же шестигранную головку, что и шестигранный ключ, но они разработаны, чтобы соответствовать вашей дрели, чтобы дать вам доступ, когда у вас есть препятствия, ограничивающие использование шестигранного ключа.

Nutsetters

имеют форму шестигранника, аналогичную внутренним шестигранным приводам, но биты гаечного ключа устанавливаются поверх винта, а не в него, как шестигранные биты. Для применений, в которых вы будете использовать ударные отвертки, идеально подходят гайковерты, поскольку они способны выдерживать крутящий момент.

Биты для гипсокартона

Это в основном насадки Phillips с металлическим кольцом на конце. Назначение металлического кольца — не допустить прохождения металлической поверхности материала.Когда вы заворачиваете винт с помощью этих бит, кольцо будет прижиматься к отверстию и останавливать винт от дальнейшего движения.

Заключительные слова

Вы всегда должны использовать ту резьбу, которая соответствует типу головки винта, который у вас есть. Даже если некоторые из них могут выглядеть одинаково или очень похоже, использование неправильного может привести к повреждению самой биты винта или головки винта. Чтобы избежать нежелательной ситуации, когда вы можете повредить какой-либо из ваших инструментов, проверьте и убедитесь, что вы используете правильные насадки для отвертки, прежде чем приступить к работе.

5 типов отверток, которые должен знать каждый домашний мастер

Фото: istockphoto.com

Спросите любого опытного плотника или домашнего мастера, какие инструменты занимают больше всего места в его или ее ящике для инструментов, и ответ, вероятно, будет «отвертки». Поскольку не существует единого универсального шурупа, который подходил бы для обрамления, настила или обработки дерева, совершенно необходимо иметь при себе множество отверток и насадок для отверток, готовых вставлять или извлекать любой тип шурупа, с которым вы сталкиваетесь. Кроме того, есть вероятность, что вам понадобятся как ручные, так и электрические шуруповерты для домашнего обслуживания и деревообрабатывающих работ.Если вы только начинаете оснащать свой ящик для инструментов, обратите особое внимание на следующие типы отверток.

Отвертки служат только для двух целей: для ввинчивания винтов и для их удаления. Хотя типы отверток определяются по наконечникам, которые соответствуют конкретной конструкции конкретных головок винта, вы найдете дополнительные вариации в том, как работает отвертка. Понимание этих конструктивных различий позволит вам выбрать лучший метод работы с винтами в любом конкретном проекте и с любым типом отвертки.

• Ручные отвертки — самая узнаваемая разновидность ручного инструмента — состоит из толстой ручки и цилиндрического стального стержня, который заканчивается рабочим концом отвертки (который в некоторых случаях имеет сменную насадку, чтобы соответствовать количество шаблонов головок винтов). Поскольку ручка больше наконечника, для поворота винта требуется лишь умеренное усилие скручивания. При использовании ручной отвертки вам придется снимать отвертку с головки винта после каждого поворота винта и перемещать ее перед следующим поворотом.

• Отвертки с храповым механизмом экономят время и уменьшают необходимость поднимать и перемещать наконечник отвертки после каждого поворота. Внутренний механизм на шарикоподшипниках позволяет пользователю делать несколько поворотов винта с помощью легкого движения запястья вперед-назад. Храповое действие можно менять с одного направления на другое, переключая кнопку на отвертке, так что мастер может как вставлять винты (движение по часовой стрелке), так и извлекать винты (движение против часовой стрелки).

• Одна специальная отвертка с храповым механизмом, называемая отверткой Yankee , работает по принципу подпружиненного храпового механизма.Вместо того, чтобы поворачивать отвертку с помощью запястья, вы просто поместите кончик отвертки Yankee в головку винта и сильно надавите на винт. Давление заставляет отвертку поворачиваться; когда вы его отпускаете, пружина растяжения внутри возвращает ручку в исходное положение. Отвертки Yankee существуют с конца 1800-х годов, но вы все еще можете найти их в магазинах DIY.

• С появлением дрели и возможностью менять сверла на биты для отверток, родилась переделанная дрель-отвертка .Сверла / шуруповерты с электроприводом значительно сокращают время, необходимое для установки или удаления шурупов, которые быстро заменяют гвозди во многих строительных и ремонтных проектах благодаря прочной фиксации дерева, которую обеспечивают их ребристые стороны.

• Некоторые производители электроинструментов усовершенствовали стандартную дрель, выпустив специальные отвертки или инструменты для завинчивания винтов, предназначенные для конкретных применений. Шуруповерты для гипсокартона, например, используются только для подвешивания гипсокартона, в то время как шуруповерты для чернового пола работают только с витками шурупов в ленте.

В конце концов, предпочитаете ли вы ручную отвертку или электрическую дрель, наиболее важным фактором является согласование наконечника отвертки с головкой винта.

Фото: amazon.com

Хотя винты с плоской головкой больше не используются широко в жилищном строительстве, вы все еще можете найти их в мебельном строительстве, небольших столярных проектах и ​​т. Д. некоторые электрические приложения — и поэтому отвертки с плоской головкой подходят не только для снятия крышек с банок с краской.Они понадобятся вам для установки крышек пластин на розетки и выключатели, а также в других случаях, когда важно не затягивать винт слишком сильно.

Существуют отвертки с плоской головкой для отверток и дрелей с храповым механизмом, но неплохо иметь в сумке для инструментов несколько плоских ручных отверток. Они будут иметь маркировку по размеру наконечника и длине стального стержня. Размеры наконечников варьируются от долей миллиметров (которые достаточно малы, чтобы затянуть винты для очков) до дюйма или больше (подходят для винтов промышленного размера).Подбирая отвертку к плоскому винту, выберите ту, которая соответствует ширине и глубине паза на головке соответствующего винта.

Подходит для: Затягивание и ослабление винтов с шлицами. Набор отверток со шлицевой головкой, состоящий из 5 частей, включает в себя пять наконечников разных размеров, которые подходят для наиболее распространенных винтов с шлицами, с которыми может столкнуться домашний мастер ( $ 14,95 на Amazon ). Отвертки имеют как короткие, так и длинные стержни, поэтому вы сможете достать винты даже в труднодоступных местах.

Фото: amazon.com

Винты Phillips, обозначенные расширяющимся знаком «+» на головках, широко используются в строительстве и деревообработке. Отвертки и биты, которые подходят для винтов Phillips, имеют маркировку «Ph», за которой следует число в возрастающем размере от 0000 до числа 4, но размер отвертки не соответствует размеру отвертки ; вам нужно будет физически сопоставить наконечник отвертки с конкретным винтом.Ручная отвертка или отвертка с храповым механизмом отлично подойдут, когда вам нужно установить всего один или два винта, но в строительных проектах, как известно, используется несколько винтов. Выбирайте дрель со сменными насадками Phillips для наиболее эффективной сборки.

Подходит для: Многоцелевое строительство и реконструкция, особенно установка гипсокартона. Если вы планируете повесить много гипсокартона, обратите внимание на отвертку для гипсокартона DEWALT на 6 ампер ( 70 долларов на Amazon ). Эта отвертка с сетевым питанием специально разработана для установки шурупов для гипсокартона с крестообразным шлицем.Кроме того, он позволяет пользователю предварительно установить глубину шурупа и исключить вероятность того, что шуруп для гипсокартона будет не слишком или не слишком вставлен.

Фото: amazon.com

Винты с шестигранной головкой обычно маленькие и обычно используются в дверных ручках, держателях для полотенец, ручках смесителей и даже в некоторых механических установках и требуют отвертки с шестигранным ключом ( также называется отверткой с внутренним шестигранником) для затяжки или ослабления. Отвертки и биты различаются по размеру, чтобы соответствовать пазам под винты с шестигранной головкой примерно от 0.От 03 дюймов до 3/8 дюймов. Отвертки с внутренним шестигранником или гаечные ключи часто представляют собой ручные отвертки L- или T-образной формы, хотя биты с внутренним шестигранником доступны как для отверток с храповым механизмом, так и для сверл.

Подходит для: Установка небольших приспособлений, таких как вешалки для полотенец. Как и в случае со всеми ручными отвертками, стоит иметь в наличии наконечники разных размеров, поэтому вам не нужно бежать в строительный магазин за отверткой одного размера. Набор шестигранных отверток Xcelite, состоящий из 11 предметов, поставляется с набором из девяти сменных шестигранных головок размером от 0.От 050 до 3/16 дюймов, а также дополнительную удлинительную планку для доступа в ограниченные места ( 47,30 долл. США на Amazon ). С такой комплектацией вам никогда не понадобится покупать еще один шестигранный ключ или отвертку!

Фото: amazon.com

Винт Робертсона имеет явное преимущество — меньшее скольжение отвертки. Эта головка винта, также известная как «винт с квадратной выемкой», была разработана в начале 1900-х годов канадским изобретателем, который устал повредить винты со шлицами каждый раз, когда наконечник отвертки выскальзывал из отверстия.Хотя это и было значительным усовершенствованием, в США он не получил широкого распространения, пока в качестве отверток не стали использовать дрели. Сегодня винт Робертсона с размером выемки от 1/16 до 3/16 дюйма широко используется в проектах строительства и реконструкции. Вы можете найти ручные и храповые отвертки с квадратным углублением, но винт Робертсона чаще всего вставляется и удаляется с помощью дрели. Одно из наиболее распространенных применений шурупа Робертсона — это установка чернового пола, что происходит намного быстрее, если вы используете дрель и сверло Робертсона.

Подходит для: Используется с дрелью для деревообработки и строительства. Если вы ищете хороший набор сверл с квадратной выемкой для вашей дрели, попробуйте набор насадок Робертсона Picquic ( $ 7,49 на Amazon ). Он поставляется с четырьмя битами градуированных размеров для использования с наиболее распространенными винтами Робертсона.

Фото: amazon.com

Винт Torx, который быстро завоевал популярность у строителей и серьезных домашних мастеров, иногда называемый звездчатым винтом, имеет шестигранный утопленный звездообразный наконечник. диапазон от 0.031–0,81 »и обозначаются цифрами« T »(от T1 до T100). Обычные размеры зданий — T15 и T25, и, независимо от размера винта, подойдет соответствующая отвертка или насадка Torx.

Доступны ручные отвертки Torx и отвертки с храповым механизмом, но пользователям электродрелей нравятся винты Torx по той же причине, по которой они любят винты Робертсона, потому что они сопротивляются проскальзыванию при приложении мощности. Винты Torx обычно используются для каркаса конструкций, отделочных работ и даже в качестве крепежа для дерева и бетона.

Подходит для: Многофункциональные конструкции и дома. В качестве универсального набора бит рассмотрите набор отверток Torx Torx, состоящий из 11 частей ( 12,95 долл. США на Amazon ). Он оснащен магнитными битами, которые помогают удерживать винты на наконечнике сверла.

Руководство по покупке насадок для отвертки: eReplacementParts.com

Оптимизируйте срок службы бит для отвертки, выбрав тип привода и характеристики бит, которые соответствуют вашим потребностям, с предложениями в руководстве по покупке, приведенными в этой статье.

«Выскабливание» — это то, что происходит, когда вращающая сила отвертки заставляет ее расцепить застежку и выскользнуть. Некоторые приводные системы срабатывают при меньшем крутящем моменте, другие — при более высоком. Склонность приводной системы к эксцентрику также влияет на то, как быстро или нет бит изнашивается. Многое можно понять о системе привода насадки для отвертки, просто взглянув на ее острие. Конструкции с большим количеством точек соприкосновения с крепежом распределяют давление более равномерно, обладают большей движущей силой из-за увеличенной площади контакта, могут выдерживать больший крутящий момент до выхода из кулачка, будут меньше выходить из строя и, как следствие, будут изнашиваться медленнее.

Прежде чем обсуждать различные приводные системы, доступные на рынке, покупатели могут решить гораздо более простое решение между вставными битами и силовыми битами, как описано ниже.

Схема покупки насадок для отверток

Несмотря на то, что они часто устанавливаются пользователями непосредственно в зажимные патроны, вставные биты изначально предназначались для установки на концах удлинительных адаптеров.
Паз под стопорное кольцо на корпусе вставных бит помогает им надежно удерживаться в держателях бит.

• Из-за их низкой стоимости вставные биты являются особенно хорошим выбором для приводных систем, которые имеют тенденцию изнашиваться из-за частого эксцентрика, или для любых приложений, где ожидается износ бит в результате частого и интенсивного использования.


Формованная канавка механической коронки предназначена для использования в быстросменных адаптерах и патронах. Быстросменные патроны становятся все более популярными и стандартными для многих ударных отверток / гаечных ключей. Металлические шарики внутри быстросменного патрона входят в зацепление с силовой канавкой сверла, когда оно установлено.

• Чтобы продлить срок службы битов, покупателям лучше покупать высококачественные биты из износостойких материалов.


Кроме того, трудно найти крепежные детали с прорезями и биты, которые точно совпадают между брендами, из-за широко распространенного, более или менее нестандартного производства инструментов и крепежных элементов с прорезями. Это особенно верно в отношении измерения их ширины на ведущей поверхности, поскольку большинство производителей не указывают это измерение вместе с длиной в битах и ​​другими характеристиками. Плюсы:

• Их форма позволяет легко поворачивать щелевые фиксаторы с обычными предметами.

• Биты можно повторно заземлить.
• Прорези можно легко повторно нарезать.

• Для поворота крепежа можно использовать отвертки разных размеров.

• Биты легко децентрируются.

• Только два доступных положения (под углом 180 ° друг к другу) для бит для фиксации крепежа.

• Кулачок с низким крутящим моментом.

• Увеличенный эксцентриситет с пазами и крепежными деталями увеличивает скорость их износа.

• Иногда бывает трудно найти плотно подогнанные биты и крепежные детали разных производителей.


Биты Phillips имеют закругленные углы в поперечном сечении и заостренные наконечники, которые разработаны (намеренно), чтобы позволить долоту выпрямляться в определенном диапазоне крутящего момента для предотвращения чрезмерной затяжки. Несмотря на то, что их склонность к эксцентрику увеличивает износ коронок и крепежных деталей, они намного труднее, чем системы с пазами, и снижают риск повреждения обрабатываемого материала, поскольку предотвращают чрезмерную затяжку. С момента их появления в 1930-х годах усовершенствования электроинструментов, которые позволяют пользователям настраивать инструменты на фиксированный крутящий момент, стимулировали производство новых приводных систем, которые еще больше уменьшают эксцентриситет.Биты Филлипса имеют размер с помощью простых круглых чисел, например # 1, # 2, # 3 и т. Д.
Плюсы:

• Предотвращает чрезмерную затяжку за счет выпрямления.
• Может выдерживать больший крутящий момент, чем системы со щелевыми приводами, до выемки.
• Чрезвычайно часто.
• Для поворота крепежа можно использовать отвертки разных размеров.

• Частый эксцентриситет вызывает износ.
• Не используется при высоких крутящих моментах.
• Легко спутать с менее распространенными системами вождения типа «кросс» и «Frearson».

Долота Pozidriv могут работать с более высоким крутящим моментом, чем системы Phillips, до распредвала. Биты с головкой Phillips можно использовать для поворота крепежа Pozidrive (хотя и не оптимально), но биты Pozidriv испортят крепления Phillips, если их перепутать. Как и биты Phillips, биты Pozidriv имеют размер округлых чисел, но они выражаются как PZ0, PZ1, PZ2, PZ3 и т. Д. Лучше всего подбирать биты Pozidriv точно в соответствии с размерами крепежа, чтобы максимизировать преимущества их конструкции.
Плюсы:

• Значительно уменьшенный кулачок и возможность использования при более высоком крутящем моменте.

• Уменьшенный износ бит и крепежных деталей.

• Крепежные детали можно повернуть с помощью более обычных битов Phillips.


• Легко спутать с битами и крепежными деталями Phillips.
• Биты Pozidriv при перепутывании могут повредить крепежные детали Phillips.

Квадратная конструкция долота обеспечивает высокий крутящий момент, низкую производительность кулачка, легко используется одной рукой и самоцентрируется.
Размеры квадратных бит обозначаются найденными числами, выраженными как S0, S1, S2, S3 и т. Д. Размеры квадратных бит должны точно соответствовать размеру крепежа. Плюсы:

• Высокий крутящий момент, малый эксцентриситет.
• Использование одной рукой из-за плотной посадки.
• Легко удаляется при закрашивании.
• Самоцентрирующийся.

• Используется не так широко, как другие приводные системы.
• Может перетягивать без настройки инструмента для ограничения крутящего момента.

• Размеры бит должны точно соответствовать размеру крепежа.

Несмотря на то, что они старые, их шестигранная форма обеспечивает удобство использования и делает их недорогими в производстве. Они по-прежнему широко используются для крепления машин. Размер шестигранных коронок определяется их диаметром в английской стандартной или метрической системе. Размеры шестигранных бит должны точно соответствовать размеру крепежа.
Плюсы:

• Широко используется.
Форма
• позволяет производить затяжку с высоким крутящим моментом без выпрямления.
• Недорого в изготовлении.

• Не такой специализированный, как другие приводные системы.
• Размеры крепежа и бит должны совпадать.

Благодаря нескольким позициям доступа и малому вылету биты Torx быстрые, эффективные и износостойкие. Кроме того, дешевле купить полный набор бит Torx по сравнению с другими системами из-за относительно меньшего приращения размера.
Доступны несколько вариантов бит Torx, например, конструкция с защитой от несанкционированного доступа, со шпилькой в ​​центре креплений. Биты Torx имеют размер с круглыми числами (часто с шагом 5) и выражены T10, T15, T20 и т. Д. Из-за своей сложной формы размеры шестигранных бит должны точно соответствовать размеру крепежа.
Плюсы:

• Высокий крутящий момент, малый эксцентриситет. Особенно хорош с инструментами для установки крутящего момента.

• Низкий износ.

• Форма позволяет быстро и легко использовать.

• Удобство меньших габаритных размеров.

• Самый распространенный крепеж с высоким крутящим моментом


• Не подходит, если чрезмерная затяжка вызывает беспокойство.

• Не поворачивается ни с какой другой системой.

• Размеры бит и крепежа должны точно совпадать.

— инструменты в действии

Мы все сделали это хотя бы раз. Вы идете в строительный магазин и берете застежку подходящей длины для работы, затем приходите домой и штопаете — у него голова не такая, как вы хотели! Либо это, либо вы отправляете кому-нибудь еще в хозяйственный магазин, и они делают то же самое! Хотя в зависимости от того, в какой торговле вы участвуете (если вы в ней), головы водителей могут быть одинаковыми в вашей повседневной жизни.Для большинства домашних мастеров и домовладельцев стандартные Phillips и шлицевые (также известные как плоские головки) являются обычным делом в доме. Все остальное может показаться немного чужим! Итак, давайте погрузимся в объяснение типов битов драйверов.

Легко забыть, сколько существует типов головок для драйверов, особенно если вы привыкли только к нескольким. Но важно помнить, что все эти головы были разработаны для определенной цели. В некоторых случаях во время разработки были нацелены на конкретные отрасли.Хотя было бы безумной задачей изучить все типы головок драйверов, в этой статье будут рассмотрены некоторые из наиболее необычных, но популярных головок драйверов, с которыми вы можете столкнуться. К счастью, наши замечательные друзья из KC Tool смогли подключить нас к драйверам Wera для этой информационной статьи. KC Tool продает одни из самых качественных инструментов на рынке, в частности, сделанные в Германии. Как и Wera, многие немецкие инструменты, как правило, очень долго служат в полевых условиях и всегда работают без сбоев.

Наиболее важно то, что прежде чем мы сможем перейти к типам головок драйверов, нам нужно будет обратиться к почему. Как определил я, самопровозглашенный инженер гаража, «Cam Out» — это…

«Чрезмерное усилие крутящего момента на данной головке крепежа, приводящее к искажению зоны покупки отвертки, что в конечном итоге приводит к выходу из строя головки крепежа».

Итак, в основном, когда вы используете свое воздействие на настройку 3 и продолжаете движение, когда материал не позволяет крепежу двигаться дальше, у вас будет кулачок. Крепежные детали просто недостаточно жесткие, чтобы справиться с избыточным крутящим моментом в шейке застежки, но обычно эксцентриситет происходит задолго до того, как чрезмерное затягивание может привести к разрыву застежки.Именно поэтому компании по производству крепежных изделий разработали головки для различных областей применения.

Для этого слайд-шоу требуется JavaScript.

Анализ: Сравнение Phillips и Pozidrive (PZ) похоже на сравнение внедорожной шины с всепогодной. Они делают то же самое, делают это хорошо, но тот, который предназначен для гораздо большего сцепления и большей цели при большом крутящем моменте. Поскольку Phillips был разработан, чтобы иметь больше покупок на приводе, чем на головке с прорезями, Pozidrive стал еще одним усовершенствованием.Pozidrive изначально разрабатывался как новый и улучшенный Phillips. Как видно, головка Pozidrive имеет тупой нос с дополнительным лезвием между четырьмя пересекающимися лопастями привода. Эти прорези расположены под углом 45 градусов, что дает водителю дополнительную зону для покупок.

Чтобы различать их, Pozidrive будет иметь маркировку на верхней части головки винта, которая может пересекаться с шаблоном головки винта Phillips.

Заявки: Во время своих путешествий я заметил, что PZ более заметен за границей, чем здесь, в США.При этом я также (к сожалению) заметил, что мебель IKEA также часто использует этот тип привода. Это просто из-за региональных различий. Без проведения испытаний на крутящий момент с различными крепежными деталями и материалами трудно определить, насколько улучшен PZ на Phillips, но, исходя из физической схемы, если вам требуется больший крутящий момент, лучше не рисковать и использовать Pozidrive. .

Преимущества / недостатки: Дополнительные 45-градусные лезвия Pozidrive улучшают первоначальную конструкцию, позволяя водителю оставаться в креплении, а не «выпрыгивать» при пиковом крутящем моменте.Имея это в виду, если вы планируете использовать Phillips для работы, но продолжаете снимать головки из-за кулачка, вероятно, лучше всего подобрать крепеж Pozidrive.

Только убедитесь, что не используете биты Pozidrive на крепежных деталях Phillips, так как вы можете сорвать инструмент. По моему опыту, если у меня нет инструмента PZ и я наткнусь на крепеж PZ, мне поможет Phillips, если не будет чрезмерного крутящего момента, удерживающего его.

Для этого слайд-шоу требуется JavaScript.

Анализ: Вы можете задаться вопросом, почему мы сравниваем эти два, но, по сути, диск с прорезями — это просто удлиненный диск Робертсона. Эти два привода похожи, как квадрат и прямоугольник, но не одинаковы. По сути, эти накопители также имеют одинаковое применение, что удивительно. Прорезь — одна из старейших головок в мире. Диапазон применения в настоящее время в основном простирается от электротехники до деревообработки и общей сборки изделий массового производства.А поскольку дисковод с прорезями пользовался популярностью, невзирая на торговлю «в свое время», его нередко можно увидеть на многих предметах антиквариата. С другой стороны, Robertson используется в основном в сфере электротехники, деревообработки и строительства. Робертсон на самом деле довольно старый, он был запатентован в 1870-х годах, поэтому, как и дисковод с прорезями, он несколько раз обходил квартал!

Применения: Как указано выше, они используются в основном в сфере электротехники, деревообработки и сборки общих предметов (также известной как мебель массового производства и т. Д.)..). Но, в частности, обратите внимание на то, чтобы прорезь использовалась во многих старых предметах мебели, традиционной деревообработке и старых школьных проектах DIY. Этот стиль можно использовать в современных приложениях с прорезями, небольшими электронными винтовыми клеммами и другой домашней электрической арматуре. Что касается Робертсона, я бы хотел увидеть этот стиль на многих современных промышленных электронных контроллерах, распределительных коробках и электрических шкафах. Робертсон по-прежнему присутствует в кругу деревообрабатывающих предприятий, как и раньше.Многие популярные винты для настила используют этот тип привода, а также другие более традиционные крепежные детали для деревообработки.

Преимущества / недостатки: Очевидным недостатком дисковода с прорезями является очевидная уязвимость к эксцентрику. Я считаю, что могу сказать от имени всех читателей TIA, что каждый из нас вырвал головку винта со шлицем. Однако важно помнить, что винты с шлицевой головкой предназначены для работы с низким крутящим моментом! Вот почему мы видим их в традиционной деревообработке, электротехнике и антиквариате.Явным преимуществом является то, что они дешевы и просты в изготовлении. Самое главное, чтобы они использовались для закрепления вещей, которые нужно плотно прижать. Опять же, Робертсон во многом такой же, но улучшенная версия с прорезями. Очевидно, что Robertson выходит из строя даже легче, чем диск с прорезями, из-за его полностью квадратной формы. Геометрия склонна к полному закруглению. Таким образом, у нас есть приложения с низким крутящим моментом. Но есть большой плюс — простота использования.

В отличие от шлицевых, Robertson лучше удерживает биту в застежке.Прорезь довольно мелкая, и привод часто может выскользнуть еще до того, как закрепиться. Для Robertson колодец застежки глубокий и увеличивает вероятность того, что ваш водитель останется на месте!

Для этого слайд-шоу требуется JavaScript.

Анализ: Хотя на расстоянии они могут выглядеть одинаково, TorxPlus оправдывает свое название как более улучшенная версия Torx. TorxPlus является более надежным и менее уязвимым для снятия драйвера или застежки, он является лидером во многих областях применения.Тем не менее, Torx по-прежнему остается популярным выбором. При рассмотрении множества проектов с высоким крутящим моментом следует учитывать, что любой из крепежных элементов Torx является улучшением по сравнению с Slotted, Robertson, Phillips, Pozidrive и Hex.

Применения: Оба предназначены для приложений с высоким крутящим моментом, таких как промышленное / механическое оборудование, строительство и автомобилестроение. Часто я обнаруживаю, что они также используются на многих больших двигателях, а также на некоторой крупной электронике. Как могут заметить многие любители инструментов, эти крепежные элементы также широко используются в инструментальной промышленности.Эти застежки скрепляют корпус инструмента вместе, а также под капотом. Это очевидный выбор для инструментальных мастеров не только из-за надежности, но и из-за уменьшения эксцентриситета, если гарантийный ремонт должен производиться производителем. В общем, если приложение не требует гайки и болта, Torx и TorxPlus намного превосходят другие крепежные детали!

Преимущества / недостатки: Хотя оба типа головки более чем подходят для приложений с высоким крутящим моментом, TorxPlus — лучший выбор в матче Torx и Torx.TorxPlus просто имеет больший контакт поверхности с застежкой за счет более широких спиц и тупого конца. Тупой наконечник, как и у Pozidrive, исключает проскальзывание инструмента из-за отсутствия угла. С другой стороны, традиционный Torx имеет небольшой угол и более тонкую конструкцию спиц. Конечно, конструкция Torx в целом направлена ​​на то, чтобы свести к минимуму эксцентриситет и исключить повреждение вашего драйвера, поэтому любой головки крепежа более чем достаточно для большинства приложений.

Некоторые производители, такие как Wera, берут на себя инициативу включить шестигранный вал и встроенную гайку, чтобы использовать гаечный ключ.

Там, где большинство других крепежных деталей обычно не справляется с таким большим крутящим моментом, нередко можно встретить отвертки Torx и TorxPlus с таким механизмом. Это позволяет легко прикладывать больший крутящий момент с помощью традиционного гаечного ключа, повышая эффективность за счет механических преимуществ!

В заключение, это проливает свет на тему, которой часто пренебрегают, в инструментах / крепежных изделиях. Очевидно, есть еще тонна, которую нужно объяснить по каждому из них с точки зрения динамики / физики сил, как вы можете себе представить.Решение о том, какой тип приводной головки — это только одна часть головоломки при проектировании конструкции. Другие факторы, такие как материал крепежа, длина и диаметр резьбы, также могут быть приняты во внимание при выполнении вашего конечного продукта. В следующий раз, когда будете что-то строить, подумайте о крепежных деталях. Хотя это и упускается из виду, это может сделать ваш дизайн намного лучше!

14 различных типов отверток и их применение (с изображениями)

Примечание. Этот пост может содержать партнерские ссылки.Это означает, что мы можем бесплатно для вас заработать небольшую комиссию за соответствующие покупки.

Обновлено 26 апреля 2021 г.

Отвертки — один из первых инструментов, с которыми знакомится ребенок. Они выполняют простую функцию и имеют очень простой дизайн. Или они?

Большинство людей слышали как минимум о двух типах отверток, но на самом деле существует широкий выбор, из которого можно выбрать. От обычного Torx до необычного трехточечного — у каждой формы есть свое предназначение.Давайте посмотрим на 14 различных типов отверток и на то, для чего они используются.

Обычные отвертки

Есть несколько типов головок отверток, которые обычно необходимы для работы с предметами в доме. Вполне вероятно, что некоторые из них или все они у вас уже есть.

Прорезь

Также известна как: плоское лезвие, плоская головка, прямая

Когда-то самые популярные из всех типов отверток, эти отвертки имеют лезвие в форме долота, которое охватывает ширину головки винта.Они часто используются в качестве долота в экстренных случаях, а также могут иногда использоваться для винта с крестообразной головкой.

Известны тем, что они с меньшей вероятностью закругляют паз, чем отвертки Phillips, их наконечник иногда склонен выскользнуть из паза вбок при приложении сильного давления. По этой причине они не так популярны среди профессионалов, как когда-то, но по-прежнему являются основным продуктом в большинстве областей.

Phillips

Также известна как: крестообразная головка

В наши дни почти все, от мебели до бытовой техники, используют головку Phillips.Наклонный наконечник означает, что вы можете вставить отвертку глубже в головку винта, и нет риска выскальзывания лезвия вбок. Эти драйверы преднамеренно разработаны с возможностью выпадения (т.е. выскальзывания из головки при превышении определенного предела крутящего момента), что считается как сильной стороной, так и слабостью.

Из-за их полезности отвертки Phillips можно найти практически во всех областях. Хотя они никогда полностью не заменят шлицевые отвертки, сейчас они, как правило, являются наиболее предпочтительным типом комбинации отвертки и головки, а лучшие наборы отверток всегда будут включать в себя несколько отверток Phillips.

Torx

Также известен как: версия Torx plus, версия безопасности Torx, звезда

Приводы Torx изначально использовались для функций безопасности, но с тех пор стали популярными в коммерческих областях. Лопасти этих приводов напоминают закругленную звезду или цветок и обеспечивают невероятно высокие допуски по крутящему моменту.

В настоящее время приводы Torx популярны в производстве бытовой техники и в областях безопасности из-за их эффективности и того факта, что потребителям труднее разбирать устройства с винтами Torx.

Связано: Таблицы размеров бит Torx

Hex

Также известен как: Шестигранный ключ, шестигранник, шестигранник, защитный шестигранник

Другой, более необычный тип отвертки, становящийся все более популярным , шестигранный ключ чаще всего не имеет ручки или наконечника. В большинстве случаев они напоминают небольшой шестигранный металлический стержень, имеющий L-образную форму и не имеющий головки. Часто они входят в комплект поставки мебели бесплатно.

Шестигранные ключи чаще всего используются при обслуживании велосипедов, но они становятся все более популярными у мебельных компаний, таких как Ikea, и у некоторых производителей бытовой техники.Специальная версия шестигранного ключа для обеспечения безопасности используется в областях повышенного риска, таких как содержание тюрьмы.

Отвертки с шестигранной головкой поднимают его на ступеньку выше, поскольку имеют удобную ручку и более длинный стержень, чем их аналоги с шестигранным ключом.

Robertson

Также известен как: с квадратной головкой

Это наименее распространенная из обычных отверток и обычно находится в нижней части набора инструментов, но на самом деле популярна в своей стране (Канада) и имеет, пожалуй, самый высокий допуск крутящего момента из всех типов приводов.

Благодаря своей прочности винты с квадратной головкой обычно используются в автомобильной и мебельной промышленности. Они часто входят в состав полных наборов отверток, и возросшая популярность международных компаний означает, что в ближайшие годы эти отвертки будут широко использоваться в Америке.

Другие типы отверток

Хотя существует множество разновидностей головок винтов только для четырех наиболее распространенных форм (паз, крестообразная форма, шестигранник и Torx), есть гораздо больше, о которых вы, вероятно, никогда не слышали.Ниже приведены некоторые из многих более специализированных типов отверток, с которыми вы можете столкнуться. Вы заметите, что все части отвертки очень похожи, главное отличие — наконечник.

Головка сцепления

Также известна как: галстук-бабочка

Винты с головкой сцепления претерпели несколько конструктивных изменений за последние годы. Прорези напоминают галстук-бабочку, в более старой версии имеется круглая выемка посередине. В основном эти отвертки используются в автомобильной промышленности, они популярны в транспортных средствах для отдыха и старых автомобилях GM.

Отвертка со сцепной головкой будет иметь лучший крутящий момент с этими головками, хотя они также совместимы с приводами с прорезями.

Существует также версия с защитой, которая может быть завинчена в одну сторону с помощью шлицевой отвертки, но не может быть легко удалена. В основном они встречаются в местах, где обслуживание нечасто, например, на автобусных остановках или в тюрьмах.

Frearson

Также известен как: Reed and Prince

Этот вариант крестообразной формы на первый взгляд очень похож на Phillips, но имеет некоторые важные отличия.Кончик Frearson заострен, в то время как Phillips закруглен. Кроме того, угол наклона наконечника ближе к 45 градусам, чем у Phillips. Это позволяет использовать одну отвертку Frearson для винта Frearson любого размера (а также для многих винтов Phillips).

Уникальная форма отвертки Frearson обеспечивает более высокий крутящий момент, чем у Phillips, а возможность носить с собой только один привод делает ее очень популярной для морского оборудования и в других областях, где требуются точность и меньший набор инструментов.

JIS (Японский промышленный стандарт)

Быть одним из мировых лидеров в области технологий требует единообразия и высоких стандартов. В результате каждая крупная отрасль промышленности следует стандартам, установленным моим специальным комитетом. Отвертки JIS имеют крестообразную форму, похожую на крестообразную, но сконструированы так, чтобы противостоять кулачку.

Винты JIS можно найти в большинстве качественных японских товаров. Для этих винтов можно использовать диск Phillips или Frearson, но при этом повышается риск повреждения головки.Винты JIS часто имеют небольшую отметку или точку возле паза, чтобы помочь их идентифицировать.

Гаечный ключ

Также известен как: шестигранный винт

Гаечный ключ — это то, чего многие домашние мастера никогда не видят, но они могут быть очень полезны в механической промышленности. Эти приводы разработаны с головкой вместо лезвия и наконечника, поэтому действуют аналогично торцевому ключу.

Преимущество использования отвертки для гаек становится очевидным, когда вы пытаетесь достать болт с углублением.Торцевые ключи имеют рукоятку, которая проходит параллельно поверхности, в которую заделан болт, что требует дополнительного пространства для поворота. Прямой стержень и ручка шестигранного торца позволяют поворачивать такие болты с очень небольшим зазором. Отлично подходит для приложений с низким крутящим моментом, но для всего остального используйте обычную комбинацию «трещотка и гнездо».

Pozidriv

Также известен как: pozi, pozidrive

Винты Pozidriv, разработанные как обновление дизайна Phillips, можно определить по четырем дополнительным линиям, исходящим от центра.Эти отвертки имеют тупой наконечник и небольшие ребра между лезвиями между основными лезвиями. Это улучшает крутящий момент и снижает риск выхода кулачка.

Хотя Pozidriv и Phillips очень похожи, конструкции достаточно различны, поэтому их перекрестная совместимость сопряжена с повышенным риском повреждения головки винта. Отвертки Pozidriv имеют меньше шансов выкрутиться, но процесс изготовления винтов требует вдвое больше шагов, что не позволяет им заменить Phillips в качестве промышленного стандарта.

Гаечный ключ

Также известен как: перфорированная головка, свиной нос, змеиные глаза

Не путать с британским термином, эти необычные драйверы предназначены для защиты от несанкционированного доступа. Винты с плоской головкой имеют два закругленных отверстия на противоположных концах головки, поэтому их почти невозможно удалить без надлежащего инструмента.

Благодаря их высокому уровню безопасности, вы, скорее всего, увидите, что рабочие по обслуживанию используют эти отвертки в метро, ​​на автобусных остановках, лифтах или общественных туалетах.Гаечные отвертки имеют уникальное плоское лезвие с двумя выступами на конце.

Tri-angle

Также известен как: TA

Названный в честь своей треугольной формы, привод TA часто используется в электронике, игрушках и бытовой технике. Его конструкция затрудняет доступ людей к защитным кожухам, что повышает уровень безопасности. Однако шестигранник может зажимать винты TA, поэтому эти отвертки не так распространены в наборах отверток.

Вариантом TA является трехточечный-3, который имеет закругленные края, чтобы преодолеть менее безопасную совместимость TA с шестигранными приводами. Размеры для трехуглового привода указаны с префиксом TA.

Трехточечный

Также известен как: 3-зубец, Y-образный, Y-образный

Трехточечный нож имеет трехгранное лезвие, которое напоминает Y, установленный на 120 градусов углы. Винты чрезвычайно популярны в портативной электронике, и ими сложно манипулировать без правильного отвертки.Вы можете найти эти винты в продуктах Apple, портативных игровых системах Nintendo и аналогичных устройствах, но редко встретите винты Y-типа в более крупной электронике или неэлектронных областях.

Tri-wing

Головки винтов, отдаленно напоминающие вертушку, имеют треугольное гнездо с тремя прямыми выступами, идущими по краям по часовой стрелке. Изначально они были разработаны для аэрокосмической техники, но сейчас чаще всего используются в бытовой электронике.В одном из вариантов винта используется левая резьба, хотя для любого направления резьбы можно использовать одну и ту же отвертку.

Стили

До сих пор мы обсуждали отвертки в зависимости от типа винта или болта, с которыми они работают, но знаете ли вы, что существуют также различия в конструкции хвостовика или рукоятки? Эти вариации допускают гораздо более широкий диапазон движения и лучший зазор в определенных обстоятельствах.

Некоторые из них могут вам понадобиться, а могут и не понадобиться, в зависимости от вашей профессии или хобби, но всегда полезно знать, что они доступны, когда это необходимо.

Электрические

Электрошуруповерты бывают разных типов. У каждого есть свои преимущества, но их всех объединяет то, что они прикладывают крутящий момент без необходимости ручной силы. Эти инструменты, которые иногда называют шуруповертом, отверткой или автоматической отверткой, могут легко справиться с тяжелой работой, особенно при работе с поврежденными головками.

С батарейным питанием

Многие электрические приводы питаются от батарей, что делает их чрезвычайно компактными.Они не обладают такой же мощностью, как другие типы, но они занимают гораздо меньше места на вашем поясе с инструментами.

Проводной

Они не очень популярны просто потому, что требуют привязки, но мощность, которую они выделяют, постоянна. Это делает их чрезвычайно полезными на загруженной рабочей станции.

Беспроводной

В моделях аккумуляторных отверток используется аккумуляторная батарея, что позволяет им избавляться от преимуществ как от проводных, так и от аккумуляторных приводов.К сожалению, у них также есть некоторые из недостатков обоих: они более громоздкие, чем с батарейным питанием, и медленно теряют крутящий момент, когда батарея разряжается.

Примечание по использованию дрели: Хотя электрическая отвертка не так эффективна, как электрическая отвертка, электрическая отвертка может использоваться в аккумуляторной дрели, что делает ее популярной альтернативой. Обратной стороной является то, что большинство дрелей не могут с одинаковой эффективностью реагировать на изменение сопротивления, что упрощает случайное повреждение головки винта или материала, в который вы ввинчиваете винт.

Магнитные

Магнитные отвертки становятся все более популярной альтернативой обычным отверткам. Эти приводы оснащены магнитным наконечником, который удерживает винт, что позволяет вставлять или извлекать винт только одной рукой. Из-за более высокой эффективности все больше и больше ручных отверток по умолчанию продаются как магнитные.

Трещотка

Некоторые отвертки имеют функцию храпового механизма. Это позволяет водителю поворачивать винты только в одном направлении.Направление (по часовой стрелке или против часовой стрелки) может быть установлено в зависимости от задания. Использование храпового механизма может сократить время работы, так как винт не будет повернут неправильно при регулировке отвертки.

Прямоугольный

Как следует из названия, многие отвертки предназначены для поворота под прямым углом. Это позволяет работать с винтами в местах, где недостаточно места для установки прямой ручки, что делает их чрезвычайно полезными в автомобильной промышленности и аналогичных областях.

Jeweller’s

Также известен как: очки, часы

Класс прецизионных отверток, это приводы, предназначенные для работы с маленькими винтами, например те, которые используются в очках или карманных часах. В большинстве случаев наборы ювелирных изделий представляют собой комбинацию размеров с прорезями и Phillips.

Компьютер

Также известен как: Электроника

Как и наборы ювелирных отверток, компьютерные наборы имеют отвертки точного размера с широким диапазоном типов лезвий.В наборе компьютерных отверток можно найти как обычные, так и необычные типы лезвий (например, трехточечные и Torx).

Левша

Одна из самых больших проблем с инструментами — это сложность поиска инструментов, совместимых с левшами. К счастью, отвертка — один из немногих инструментов, которые работают в любой руке с одинаковой точностью. Так что выходите и с уверенностью покупайте тот набор, на который вы положили глаз!

Типы головок винтов — Справочник по типу винтов? — Ресурсный блог Tanner

В Tanner Bolt & Nut мы получаем множество звонков от клиентов, пытающихся найти подходящую биту или тип винта.

Чтобы помочь, мы подготовили это руководство по типам головок винтов и приводам.

Найдите все наши варианты винтов онлайн здесь

Щелкните изображение, которое больше всего похоже на верхнюю часть головки винта, чтобы увидеть нужную биту.

Всегда используйте подходящую отвертку для головки винта, над которой вы работаете. Я знаю, что некоторые из них выглядят одинаково (вы можете отличить Pozidriv от Phillips на расстоянии 10 футов?), Но это не так — и вы рискуете повредить винт и в конечном итоге потратите много времени на его извлечение, если он повреждается.

Прорези

Это оригинальный винтовой привод. Вы найдете их повсюду, хотя практика использования винтов со шлицевыми дисками сокращается, потому что отвертка выскальзывает из гнезда, особенно когда вы прикладываете большой крутящий момент, чтобы действительно затянуть (или ослабить, если на то пошло) эти типы винтов. .

Филипс

Этот тип винтовой передачи очень популярен — и, опять же, вы можете найти их в очень широком диапазоне приложений.Стандартные размеры — Phillips № 1, № 2 и № 3. Самый распространенный размер Phillips — №2.

См. Доступные насадки Phillips

Phillips Защита от несанкционированного доступа

Не очень часто, но когда он вам нужен, он вам нужен. Такая же форма и размер, что и у Phillips, но в середине винта есть штифт, защищающий от несанкционированного доступа. Этот винт не используется в приложениях с высоким крутящим моментом, поскольку конструкция не очень прочная, и биты не могут быть изготовлены в соответствии с высокими требованиями к прочности.

Quadrex

Комбинированный привод Phillips и квадратный шлиц.

Позидрив ^®

Эту головку винта нечасто можно увидеть в США, хотя она очень распространена в Европе. Он очень похож на головку винта Phillips, но имеет еще 4 точки контакта. Обычные размеры: Pozidriv # 1, # 2 и # 3.

Квадратная выемка

Квадратные выемки используются все чаще, так как они очень устойчивы к эксцентрику, что является причудливым способом сказать, что кончик инструмента не выскальзывает и не повреждает головку винта.Обычно встречается в двух размерах: квадрат №2 и №3.

См. Наши доступные насадки для квадратной выемки

Квадратная выемка с защитой от взлома

Такая же конструкция и размер, что и квадратная выемка, но с центрированным штифтом, защищенным от несанкционированного доступа.

TORX ^®

TORX, забавный винт. Что ж, вы видите их во многих электронных устройствах здесь, в США, и они получают все большее распространение во множестве своих приложений.Они варьируются в размерах от T5 до T55 со вставными битами 1/4 дюйма и битами с приводом.

Защита от взлома TORX

Защищенный от взлома TORX имеет небольшую стойку в середине привода, которая препятствует работе обычного драйвера TORX.

См. Наши доступные насадки с защитой от взлома Torx

TORX Plus

TORX Plus — это усовершенствованная конструкция TORX, которая обеспечивает большую площадь контакта между отверткой и головкой винта, что позволяет приложить больший крутящий момент даже на высоких скоростях движения.Это довольно новый дизайн.

Защита от взлома TORX Plus

TORX Plus с защитой от взлома — это лицензированная конструкция, доступная только после того, как покупатель заполнит документы, подтверждающие его разрешение на покупку этих битов. Эта конструкция широко используется в исправительных учреждениях и в других приложениях с повышенным уровнем безопасности. Он отличается от обычного TORX Plus, потому что в нем используется только ПЯТЬ лепестков с центральным штифтом.

Защита от взлома Hex

Инструменты для доступа к защищенному от взлома шестиграннику ограничены для общего распространения, чтобы защитить оборудование от доступа конечных пользователей.Как и в случае TORX с защитой от несанкционированного доступа, в середине головки винта есть небольшой металлический штифт, который предотвращает зацепление обычной шестигранной отвертки. Защищенные от взлома шестигранники обычно бывают следующих дробных размеров: 1 / 8,3 / 32, 3 / 16,1 / 4 и 5/16

См. Наши доступные шестигранные биты с защитой от взлома

Tri-Wing ^®

Эта необычная конструкция Tri-Wing с тремя ножками выпускается в трех размерах: # 1, # 2, # 3. Мы не видим их слишком часто, хотя они доступны как часть нашего Master Security Bit Kit.

См. Доступные насадки Tri-Wing

Гаечный ключ

Иногда также называют «змеиные глаза» и «зубчатые». Хотя наша диаграмма показывает два отверстия в верхней части винта, они иногда также выглядят как винт с двумя выемками, вырезанными на краю на противоположных сторонах винта. Обычно используются головки винта, чтобы избежать несанкционированного доступа, мы видели, что они используются во всем, от электроники до дверей ванных комнат в общественных туалетах! Поставляется в 6 стандартных размерах: №4, №6, №8, №10, №12 и №14.

См. Доступные насадки для гаечных ключей

Инструмент для одностороннего снятия

Это, безусловно, специализированное приложение.
