Типы грузоподъемных кранов

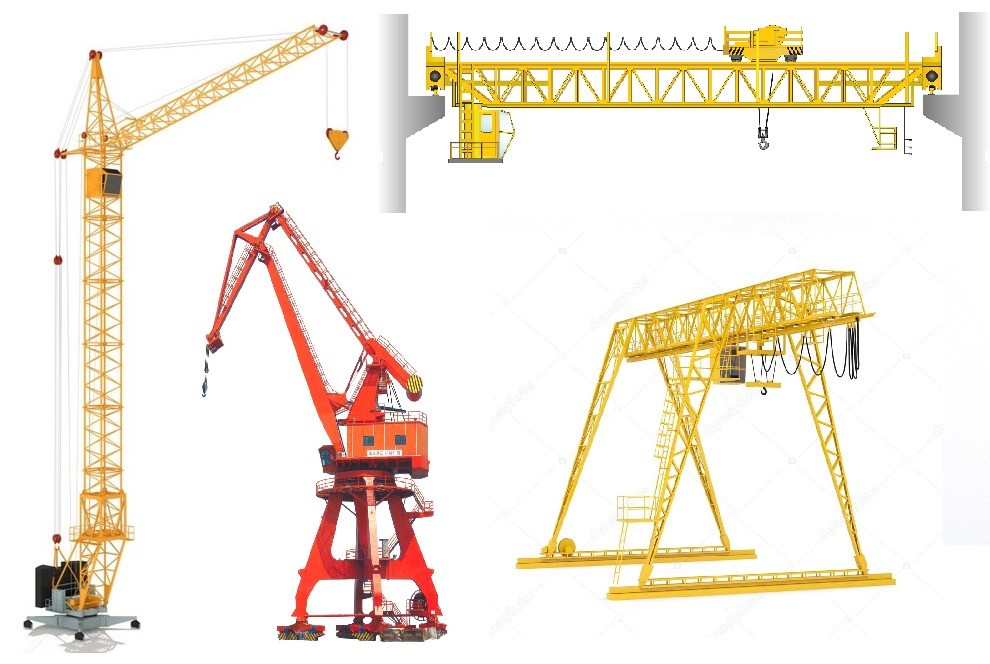

Типы кранов

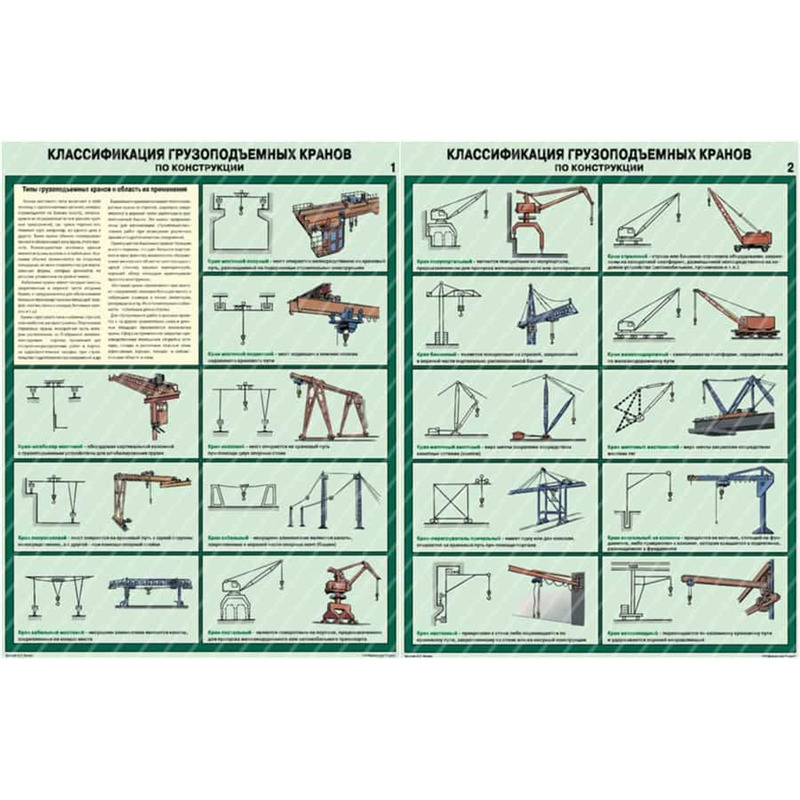

Среди конструкций грузоподъемных кранов различают краны стрелового типа, мостового типа, краны с несущими канатами и краны-штабелеры.

1. Кранами стрелового типа называются грузоподъемные краны с грузозахватным органом, подвешенным к стреле или грузовой тележке, перемещающейся по стреле.

К ним относятся:

а) стреловые краны — краны стрелового типа со стрелой, закрепленной на раме ходового устройства или на поворотной платформе, размещенной непосредственно на ходовой раме;

б) башенные краны — краны стрелового типа со стрелой, закрепленной в верхней части вертикально расположенной башня;

в) портальные краны — краны стрелового типа, поворотные, на портале;

г) полупортальные краны — краны стрелового типа, поворотные, на полупортале;

д) мачтовые краны — краны стрелового типа, поворотные, со стрелой, закрепленной шарнирно на вертикальной мачте, имеющей нижнюю и верхнюю опоры. При этом у вантовых кранов верхняя опора закрепляется посредством канатных оттяжек, а у жестконогих кранов она закреплена жестко;

е) консольные краны — краны стрелового типа, грузозахватный орган которых подвешен на соединенной с колонной или опорной частью крана консоли или на тележке, перемещающейся по консоли. К группе консольных кранов относятся консольный кран на колонне, настенный консольный кран, передвижной консольный кран и велосипедный кран.

2. Кранами мостового типа называются грузоподъемные краны с грузозахватным органом, подвешенным к грузовой тележке, к поворотной стреле на грузовой тележке или тали, перемещающейся по передвижному мосту.

К ним относятся:

а) мостовые краны — краны мостового типа с непосредственным опиранием моста на надземный крановый путь;

б) козловые краны — краны мостового типа с опиранием моста на крановый путь при помощи двух опорных стоек;

в) полукозловые краны — краны мостового типа с опиранием моста на крановый путь с одной стороны непосредственно, а с другой — при помощи опорной стойки.

3. Кранами с несущими канатами называются грузоподъемные краны с грузозахватным органом, подвешенным к грузовой тележке, перемещающейся по несущим канатам, закрепленным на опорах. У кабельных кранов несущие канаты закреплены в верхней части опор, а у мостокабельных — на концах моста, установленного на опорных стойках.

4. Кранами-штабелерами называются грузоподъемные краны, оборудованные вертикальной колонной с перемещающимся по ней устройством для штабелирования грузов. У мостового крана-штабелера колонна подвешена к грузовой тележке, перемещающейся по передвижному мосту, а у стеллажного крана-штабелсра вертикальная колонна перемещается в проходе между стеллажами.

Помимо классификации кранов по конструкции, существуют классификации по другим признакам:

по конструкции грузозахватного органа и по назначению — крюковые, грейферные, магнитные, магнитно-грейферные, траверсные, краны с лапами, мульдомагнитные, мульдогрейферные, мульдозавалочные, штыревые, копровые, закалочные, литейные, посадочные, краны для раздевания слитков, колодцевые, ковочные, контейнерные и др. ;

по возможности перемещения — стационарные, приставные, самоподъемные, переставные, радиальные, передвижные, самоходные, прицепные;

по конструкции ходового устройства — рельсовые, железнодорожные, шагающие, автомобильные, краны на шасси автомобильного типа, гусеничные, тракторные, пневмокодесные, плавучие;

по роду привода механизмов — ручные, механические, электрические, гидравлические, пневматические, краны с комбинированным приводом.

Все о грузоподъемных кранах. Общие сведения.

Подъемный кран — грузоподъемная машина циклического действия с возвратно-поступательным движением грузозахватного органа; служит для подъема и перемещения грузов. Цикл работы П. к. состоит из захвата груза, рабочего хода для перемещения груза и разгрузки, холостого хода для возврата порожнего грузозахватного устройства к месту приема груза. Движения П. к. могут быть как рабочими, так и установочными для периодического изменения положения крана, стрелы и т. п. Основная характеристика П. к. — грузоподъемность, под которой понимают наибольшую массу поднимаемого груза, причем в случае сменных грузозахватных устройств их масса включается в общую грузоподъемность.

В зависимости от конструкции и принятой схемы работы П. к. бывают поворотными и неповоротными. Поворотные краны могут станавливаться на рельсовом ходу — железнодорожные и катучие рельсовые краны; на безрельсовом ходу — пневмоколесные, автомобильные и гусеничные П. к. ; на стенах и крышах зданий — настенно-поворотные и кровельные; на понтонах и судах — плавучие и судовые. Имеются также поворотные П. к., перемещающиеся по двум расположенным в разных уровнях (внизу и наверху) рельсам, — т. н. велосипедные краны. Железнодорожные, пневмоколесные, автомобильные и гусеничные поворотные П. к. часто объединяют общим названием — стреловые самоходные краны. Поворотная часть П. к. опирается на колонну (кран на неподвижной или на вращающейся колонне) или на поворотный круг с колесами, катками или шарами (кран на поворотном круге). Поворотная часть может иметь форму высокой башни — башенные краны, мачты — мачтово-стреловые краны (жестконогие и вантовые). Возможна установка ее на портале — портальные краны. Поворотные П. к. могут иметь постоянный или переменный вылет (расстояние груза от оси вращения крана), который изменяется путем качания укосины (стрелы) или передвижения по ней грузовой тележки.

К неповоротным кранам относятся П. к. пролетного типа (мостовые краны и перегружатели), а также настенно-консольные краны. Мостовые краны имеют катучий мост, перемещающийся по рельсам, уложенным на стенах зданий или на специальных эстакадах вне здания. По мосту передвигается грузовая тележка с подъемной лебедкой, в некоторых конструкциях грузовая тележка снабжается поворотной стрелой. Настенно-консольные краны состоят из консольной настенной фермы и передвигающейся по ней грузовой тележки с подъемной лебедкой. Перегружатели аналогичны по устройству мостовым кранам, но их мост имеет высокие опоры (ноги), перемещающиеся по наземным путям. При больших пролетах их называют мостовыми перегружателями или перегрузочными мостами, а при малых пролетах — козловыми кранами. Однако четкого подразделения нет. Мосты перегружателей могут иметь неподвижные или выдвижные консоли; вдоль моста передвигается грузовая тележка или поворотный кран. Консольные перегружатели, предназначенные для погрузки (разгрузки) судов, т. н. береговые консольные перегружатели, могут устанавливаться также на судах (судовые перегружатели). Особый тип перегружателя — кабельный кран, у которого грузовая тележка перемещается при помощи тягового каната по несущему канату, натянутому между 2 катучими башнями или стационарными мачтами. Разновидностью кабельных кранов являются мосто-кабельные краны, у которых несущий канат крепится к концам мостовой фермы. К крановым устройствам конструктивно близки монорельсовые дороги, вагонетки которых имеют механизмы подъема.

В современных условиях строительства используют также вертолеты-краны с устройствами для захвата грузов. С их помощью ведут работы в труднодоступных местностях

Области применения подъемных кранов Мостовые краны относятся к типовому оборудованию производств. цехов, электростанций, закрытых и открытых складов. Их грузоподъемность достигает 500-600 т, пролеты (расстояния между осями подкрановых рельсов) — 50-60 м, возможная высота подъема груза — 40-50 м и в специальном исполнении до 500 м; скорость движения моста (рабочее движение) -30-160 м/мин, грузовой тележки — 10-60 м/мин, подъема груза до 60 м/мин.

На мосту могут располагаться 2 грузовые тележки на одном или двух (смежных или двухрядных по высоте) путях. К мостовым П. к. общего назначения относят крюковые, магнитные, грейферные и магнитно-грейферные краны. Крюковые однобалочные краны простейшего типа (см. Кран-балка), опорные и подвесные, имеют в качестве грузовой тележки самоходную электрическую таль. К особой группе относятся металлургические мостовые П. к. (литейные, завалочные, колодцевые, для «раздевания» слитков и др. ), которые оборудованы специальными грузозахватными устройствами и механизмами управления ими. Одна из разновидностей мостовых П. к. — кран-штабелер с грузовой тележкой, имеющей поворотную колонну, по которой перемещается вилочный захват, несущий пакет груза на поддоне и позволяющий производить укладку и разбор пакетных штабелей.


Виды подъёмных строительных кранов: фото, чертежи

Подъемный кран – главная строительная спецтехника практически на любой стройплощадке. С ее помощью возводятся многоэтажные жилые дома, промышленные ангары, склады и многие другие объекты. Существует несколько видов кранов, каждый из которых обладает уникальными конструктивными особенностями.

Основные разновидности подъёмных кранов

Наибольшее распространение имеют:

  • башенные краны. Главным образом задействуются в гражданском строительстве. Их отличительная особенность – наличие грузоподъемной стрелы, установленной в вертикальной башне;


  • автомобильные краны. Одна из разновидностей башенных. Также оборудованы башенно-стреловым комплексом, установленном на колесное шасси. Незаменим при выполнении погрузочно-разгрузочных работ, строительстве малоэтажных объектов;


  • мостовые краны. Устанавливаются в цехах промышленных производств, на складах и в ангарах. Комплектуются специальным захватным устройством, которое перемещается по горизонтальному мосту;

  • козловые краны. Особая разновидность мостового подъемника, предназначенная для обслуживания складов. Основное предназначение – разгрузка контейнеров, леса-кругляка и других грузов;

  • краны-манипуляторы. Представляют собой краны со стрелой, которая установлена на колесное шасси и используется для загрузки/разгрузки данного шасси. Находят применение на складах и небольших производствах, для загрузки и выгрузки леса, различных штучных грузов. Управлять захватывающим устройством-манипулятором можно из кабины оператора или при помощи выносного пульта управления.


Так как крановая техника стоит дорого, приобретать ее в собственность – невыгодно. По этой причине в Беларуси пользуются высоким спросом услуги аренды грузоподъемной спецтехники. Чаще всего строительные организации делают выбор в пользу башенных и автомобильных кранов. Они наиболее универсальные и могут использоваться для различных видов общестроительных работ.

Среди башенных агрегатов большим спросом пользуется техника марки LIEBHERR (Либхер). Ознакомиться с фото моделей, сдаваемых в аренду, Вы можете на нашем сайте.

Ниже представлены чертежи автомобильного и башенного крана типовых конструкций:



Как правильно выбрать подъемный кран?

При выборе подъемного крана необходимо руководствоваться сложностью и спецификой работ, которые планируется выполнять с его применением. Если предприятие возводит многоэтажный жилой дом и нуждается в подъеме на высоту перекрытий, бетонных блоков и других тяжеловесных грузов, оптимальным вариантом станет аренда башенного крана.

Для возведения объекта невысокой этажности (например, коттеджа) больше подходит маневренный и компактный автокран. Также его задействуют для работ в узких и ограниченных пространствах, где затруднено использование башенной техники.

Для погрузки и разгрузки в складских условиях лучше всего подходят козловые краны. На промышленных объектах с данной задачей лучше справляются мостовые агрегаты.

Помимо назначения, при выборе подъемного крана необходимо учитывать:

  • его максимальную грузоподъемность;
  • предельную высоту подъема;
  • способ перемещения по площадке;
  • удобство и продолжительность установки.

Остались вопросы по выбору крановой техники? Задавайте их специалистам компании «ТМРоут» по телефонам:

+375 (44) 765-13-91
+375 (17) 397-31-01
+375 (17) 398-77-38

Звоните, предоставим Вам бесплатную консультацию и поможем подобрать надежную и недорогую спецтехнику!

Смотрите также:

Башенный кран: особенности, характеристики, виды (видео работы башенного крана)

10 распространенных типов кранов для строительства

Было бы почти невозможно (и уж точно неэффективно) строить мосты, высотные здания, дороги или любой другой крупный объект без строительных кранов. Они используются для подъема или опускания тяжелых предметов, транспортировки предметов по строительной площадке и необходимы для строительства или демонтажа больших конструкций.

Многие различные типы кранов были разработаны для удовлетворения конкретных потребностей конкретных проектов, потому что они жизненно важны для строительства самых разных конструкций.

Механизмы крана различаются в зависимости от типа подъема, для которого он предназначен. В этом руководстве представлены некоторые из множества доступных строительных кранов и немного информации о том, для какого типа проекта они наиболее полезны.

Стационарные и мобильные краны ‌

Многие типы строительных кранов можно разделить на две основные категории: стационарные и мобильные.

 Стационарные краны:

  • Эти краны должны использоваться в одном пространстве и перемещать предметы по заданному пути.
  • Они часто крепятся к крыше или боковой части строения.
  • Их также можно крепить непосредственно к земле.
  • В любом случае они предназначены для того, чтобы оставаться на одном месте на время строительства.

Мобильные краны:

  • Как следует из названия, эти краны предназначены для перемещения по рабочей площадке во время строительного проекта.
  • Они предназначены для быстрого и легкого перемещения вещей из одного места в другое.

Что такое статические краны?

Стационарные краны используются в основном для долгосрочных строительных проектов или предназначены для постоянной установки на строительной площадке.

Стационарные краны:

  • Предназначены для подъема и перемещения тяжелых грузов по заданной траектории
  • Предназначены для выполнения заранее запланированных задач
  • Выполняют задачу, для которой они предназначены, очень хорошо, но не обеспечивают гибкости в работе.

Существует несколько типов стационарных строительных кранов, каждый из которых предназначен для удовлетворения различных потребностей.

Башенные краны

Башенные краны являются, пожалуй, наиболее широко известным типом строительных кранов, хотя бы по той причине, что их трудно не заметить. Часто довольно большие, их крановые башни возвышаются посреди строительных площадок на глазах у всего мира.

Башенные краны состоят из башни или мачты и стрелы – стрелы, выступающей из мачты. Стрела может перемещаться на 360° вокруг мачты с помощью тележки, которая перемещается вверх и вниз по всей длине стрелы, позволяя опускать крюк блока в нужное место.

Стационарные краны чаще всего используются для строительства больших сооружений в течение длительного периода времени. Они обычно используются в городских районах, где пространство ограничено, а люди редко бывают далеко. Их устойчивость обеспечивает дополнительный уровень безопасности как для тех, кто работает на прицеле, так и для тех, кто находится за пределами ограждения.

Они мощные и способны поднимать большой вес очень высоко, если это необходимо, но они ограничены одной областью. Хотя они выдвигаются и вращаются, диапазон их движения все же ограничен.

Существует три основных типа башенных кранов, в том числе:

  • Cranes Hammerhead Cranes
  • Luffing Tower Cranes
  • Самоуровень на заданном уровне. Стрела обычно может вращаться, но не может подниматься или опускаться. Эта модель часто используется на погрузочных площадках, где одновременно могут работать несколько кранов на разных уровнях. Они также используются в ситуациях, когда пространство может быть ограничено, например, внутри конструкции или на особенно тесных строительных площадках.

    Башенные краны бывают двух основных конструкций: с А-образной рамой и с плоской вершиной.

    А-образная рама:
    • Использует металлическую конструкцию для соединения тросов от стрелы к контрукосе, короткую, но имеющую большой вес конструкцию позади стрелы
    • Используется в качестве рычага и позволяет использовать этот тип башенного крана для поднятия тяжестей.
    Плоский верх:
    • Не имеет дополнительных конструкций над башней и используется для подъема более легких грузов

    Кран с маховой стрелой

    Башенный кран с маховой стрелой очень похож по конструкции на головку-молот, но имеет одно существенное отличие. Стрелу можно поднимать и опускать на строительных кранах с подъемной стрелой. Такая конструкция придает им дополнительную гибкость, позволяя поднимать более тяжелые веса.

    Кран с маховой стрелой дороже, чем головка-молот, но может быть более эффективным с меньшим радиусом поворота, что позволяет использовать его на более тесных строительных площадках. Его также можно использовать, когда несколько кранов работают одновременно.

    Самомонтирующиеся краны

    Условно говоря, самомонтирующиеся краны являются легкими в семействе стационарных кранов. Они спроектированы таким образом, чтобы их можно было легко установить и демонтировать.

    Самомонтирующиеся краны идеально подходят для работы в ограниченном пространстве или для краткосрочных строительных работ. Однако их главный недостаток заключается в том, что они не могут поднимать такой же вес, как другие типы башенных кранов.

    Плоские краны с маховой стрелой

    Подобные по внешнему виду и функциям башенным кранам с маховой стрелой, плоские краны с маховой стрелой имеют одно существенное отличие — у них нет тележек, которые перемещаются вдоль стрелы. Вместо этого блок крюка закреплен на конце стрелы, а сама стрела перемещается вверх и вниз для перемещения груза. Такая конструкция позволяет грузу оставаться на одном уровне во время подъема.

    Этот тип строительного крана чаще всего используется для судостроения и погрузки и разгрузки грузов.

    Что такое мобильные краны?

    Мобильные краны можно перемещать по строительной площадке или даже с одной площадки на другую по мере необходимости. Обычно они устанавливаются на грузовиках, но их также можно найти на железнодорожных вагонах и лодках, и они обычно оснащены выносными опорами, чтобы предотвратить их опрокидывание во время подъема крана.

    Мобильные краны:

    • Предназначены для временного использования в любой заданной зоне
    • Большинство состоят из одной подъемной стрелы, которую можно поднимать или опускать
    • Часто имеют телескопическую стрелу, позволяющую крану достигать более высоких мест

    Существует несколько различных видов мобильных краны, в том числе:

    • Гусеничный кран
    • Внедорожный кран
    • Вездеходный кран
    • Автокран
    • Несущий палубный кран

    Гусеничный кран

    Гусеничный кран установлен на большом тяжелом транспортном средстве с гусеницами, подобными танковым. Эти гусеницы дают им возможность двигаться по мягкой, неровной или болотистой почве, в которой, вероятно, застряли бы тяжелые грузовики с колесами. Их часто используют в начале строительных проектов, когда земля только что взорвана.

    Их большой размер дает им мощную систему гидравлики и тяжелый подъемный рычаг. Они могут поднимать самые тяжелые грузы из всех мобильных строительных кранов.

    Краны для пересеченной местности

    Краны для пересеченной местности, похожие по функциям на гусеничные, предназначены для перемещения по сложным грунтовым условиям. Однако они меньше и легче, что позволяет использовать их в более ограниченном пространстве, чем гусеничные. Эти краны не такие мощные и устойчивые, поэтому они не могут поднимать такой большой вес.

    Вездеходные краны

    Вездеходные краны похожи на краны для пересеченной местности, за исключением того, что ими можно управлять по дороге. Это означает, что они могут легко перемещаться с одной строительной площадки на другую, а также могут перемещаться по большинству типов грунта.

    Краны устанавливаются на грузовики с количеством колес от 6 до 18 и могут поднимать значительно больший вес, чем краны для пересеченной местности. Для этого может потребоваться некоторая сборка на рабочей площадке, включая установку выносных опор и утяжелителей стрелы.

    Автокраны

    Эти краны обеспечивают большую гибкость при относительно низкой стоимости. Эти автомобили не нужно доставлять на рабочие места и обратно, они безопасны для движения по дорогам общего пользования. Это делает их идеальными для строительных компаний, которым не требуется подъем тяжелых грузов и которые одновременно ведут несколько проектов.

    Эти краны также могут называться автовышками, автокранами или кранами-манипуляторами (TMC).

    Их также можно использовать для простого перемещения объектов с одного места на другое в пределах строительной площадки, если земля не является свежевырытой или болотистой. Их можно использовать для подъема до 110 тонн, если правильно использовать выносные опоры.

    Переносные палубные краны

    Это самые маленькие строительные краны. Они просты по конструкции, с краном, установленным на четырехколесной платформе.

    Подъемные палубные краны в основном используются для перемещения объектов из одной области в другую на строительной площадке. Они могут выдерживать только грузы до 25 тонн, которые они загружают на свою палубу и увозят.

    Подходящий кран для работы

    Как видите, существует множество вариантов выбора крана для ваших строительных проектов. Точное знание ваших потребностей до того, как вы начнете поиск подходящего крана, поможет вам сэкономить много стресса и денег в будущем.

    Если у вас есть долгосрочный проект или проект, который требует большого количества высотных зданий,     , тогда статический кран может быть правильным выбором. Если вы ведете строительство на только что разбитом грунте, лучшим выбором может быть мобильный кран, особенно тот, который может работать на пересеченной местности, такой как гусеничный или вездеходный.

    Если ваш проект невелик или вам понадобятся краны на нескольких объектах, вам следует выбрать тот, который может перемещаться по дорогам. Хотя они предназначены для более легких грузов, они компенсируют это своей гибкостью и простотой транспортировки.

    Помните, мы здесь, чтобы поддержать вас как идеального партнера. У нас есть один из самых больших и современных парков кранов и другого подъемного оборудования для продажи или аренды, и наши сотрудники всегда готовы и рады помочь вам. Мы позаботимся о том, чтобы вы получили подходящее оборудование для работы — независимо от того, насколько большим или маленьким может быть подъемник. Свяжитесь с Maxim Crane Works сегодня, чтобы проконсультироваться с одним из наших экспертов сегодня.

    Какие типы кранов используются в строительстве?

    Обзор различных типов кранового оборудования, используемых в строительстве и промышленности.

    Когда вы идете на строительную площадку, удивительно видеть все виды используемого тяжелого оборудования и техники. Часто самое первое, что вы видите, это подъемный кран с поднятой стрелой или мачтой, несущий или поднимающий груз.

    Независимо от того, являетесь ли вы новичком в отрасли или опытным ветераном, велика вероятность того, что вы сталкивались с крановым оборудованием, которого не видели, или слышали незнакомый вам термин «кран».

    Имея более чем 65-летний опыт предоставления решений по подъему и такелажу, услуг по проверке такелажа и обучению подъему и такелажу для всех отраслей промышленности, мы сотрудничаем с клиентами, использующими практически все типы кранов.

    В этой статье наша цель — помочь вам получить базовое представление о различных типах кранов, о том, как они используются и чем они отличаются друг от друга. В этой статье вы узнаете больше о:

    Существуют две основные категории кранов: стационарные краны и мобильные краны. Статический кран — это постоянная/полупостоянная конструкция, прикрепленная к земле или зданию, которая поднимает и перемещает грузы по фиксированной траектории. Мобильный кран устанавливается на гусеницах или колесах и может перемещаться с одной рабочей площадки на другую.

    Мобильные краны не ограничены фиксированным путем, как статический кран. Некоторые мобильные краны способны выполнять функцию «подбор и перенос», когда они буквально берут груз и переносят его в другое место с помощью своих гусениц или колес. Некоторые мобильные краны требуют использования аутригеров, противовесов или даже сборки на месте.



    Стационарный кран представляет собой стационарную/полустационарную конструкцию, закрепленную на земле или здании, которая ограничена фиксированным путем.

    К основным компонентам мостового крана относятся подвесной мост, который перемещается вперед и назад по так называемому взлетно-посадочному полотну, в то время как подъемник перемещается из стороны в сторону вдоль балки моста.

    Основными компонентами башенного крана являются вертикальное основание (башня) и вращающаяся горизонтальная стрела, по которой перемещаются тележка и подъемник. В то время как движение мостового крана ограничено прямоугольным отсеком, движение башенного крана ограничено радиусом стрелы.

    Кран с горизонтальной стрелой, как и башенный кран, состоит из вертикального основания и присоединенной стрелы, но с дополнительной подвижностью стрелы и возможностью выравнивания крюка.

    Мостовые краны

    На мостовом кране горизонтальная балка, называемая мостом, перемещается вверх и вниз по взлетно-посадочной полосе по рельсам или рельсам. Тележка и подъемник движутся из стороны в сторону вдоль моста, чтобы поднимать и опускать грузы по всему прямоугольному отсеку. Эти типы кранов используются для повышения безопасности и эффективности на складе или объекте и имеют различные пределы нагрузки от 0,25 до 400 тонн.

    Основной способ идентифицировать мостовой кран заключается в том, что он звучит именно так, над головой — балка перемещается горизонтально вверх и вниз по взлетно-посадочной полосе над объектом или строительной площадкой по фиксированному пути.

    Мостовые краны обычно являются постоянными конструкциями на объектах или строительных площадках, где они устанавливаются для повторяющихся рабочих процессов. Наиболее часто упоминаемыми мостовыми кранами являются мостовые краны, но существует несколько типов мостовых кранов, в том числе:

    • Мостовой кран
    • Козловой кран
    • Монорельсовый кран
    • Стреловой кран
    • Кран рабочей станции
    • 9002
    Башенные краны
      Башня подъемные краны — это подъемные краны, которые вы видите на горизонте города и которые используются для строительства высоких сооружений, таких как небоскребы. Основными компонентами башенного крана являются вертикальная башня, также известная как мачта, и вытянутая стрела.

      Тележка и блок крюка перемещаются вдоль стрелы, которая может вращаться на 360 градусов вокруг мачты (это движение называется поворотом). Часто эти краны собираются с использованием мобильных кранов меньшего размера.

      Существует три различных типа башенных кранов:

      • Краны-молоты
      • Башенные краны с маховой стрелой
      • Самомонтирующиеся башенные краны
      Башенный кран-молот
      мачта на фиксированном уровне — с конструкцией, напоминающей перевернутую букву «L».

      Стеллаж — когда тележка перемещает груз горизонтально вдоль стрелы без изменения ее уровня — функция, уникальная для башенных кранов этого типа.

      Вы, возможно, слышали, что башенные краны с головкой-молот называются башенными кранами с А-образной рамой или, в некоторых случаях, башенными кранами с оголовьем/плоским верхом. Разница между А-образной рамой и башенным краном без оголовка заключается в наличии металлической конструкции (форма которой напоминает букву «А») над краном, соединяющим стрелу с ответной стрелой.

      Кран с плоской вершиной предназначен для использования в ситуациях с малой высотой подъема или там, где несколько кранов могут поворачиваться друг под или над другим. В прошлом недостатком кранов с плоской вершиной была их неспособность поднять грузоподъемность, сравнимую с грузоподъемностью крана с А-образной рамой. Согласно 9Краны 0255 Сегодня плоские краны начинают завоевывать рынок с сопоставимой грузоподъемностью 32, 40 или даже 50 тонн.

      Башенные краны с маховой стрелой

      Башенный кран с маховой стрелой также известен как кран с маховой стрелой. Его конструкция похожа на башенный кран-молот, за исключением того, что стрела имеет решетчатую форму и может подниматься и опускаться — движение, называемое «вымахом».

      Благодаря дополнительной подвижности стрелы эти краны могут:

      • Поднимать более тяжелые грузы, чем краны-молоты
      • Более дорогие
      • Особенно подходят для работы в перегруженных районах и/или с несколькими кранами из-за меньшего радиуса поворота
      Самомонтирующиеся башенные краны (SETC)

      мачта крепится к балласту и имеет возможность складываться и раскладываться для демонтажа и монтажа на месте. По сравнению с башенными кранами-молотами или кранами с маховой стрелой, SETC:

      • Имеют более легкую раму
      • Транспортабельны
      • Имеют гораздо меньшую максимальную грузоподъемность

      SETC наиболее применимы в условиях, когда:

      • Строительство требует плотного прилегания между зданиями и транспортировка оборудования

      Краны с горизонтальной стрелой

      Кран с горизонтальной стрелой состоит из вертикальной мачты, прикрепленной к вращающейся решетчатой ​​стреле, которая поворачивается и перемещается внутрь и наружу от основания.

      Движение стрелы внутрь и наружу, уникальное для этих кранов, обеспечивает механизм удержания крюка в горизонтальном положении при одновременном перемещении стрелы вверх и вниз. Это делает эти краны особенно полезными при бережном подъеме и перемещении грузов вблизи уровня земли.

      Вместо тележки и крюкового блока, перемещающихся вдоль стрелы, сама стрела перемещается внутрь и наружу, чтобы занять место для подъема и опускания груза. Эти краны часто используются при строительстве судов, погрузке грузов и строительстве.

      Типы мобильных кранов

      Мобильные краны состоят из вытянутой стрелы, часто называемой решетчатой ​​или телескопической стрелой, прикрепленной к грузовику или другой мобильной конструкции, которая перемещается с помощью гусениц или шин. Стрела может поворачиваться на 360 градусов и выдвигаться на разную длину в зависимости от типа и размера крана. Эти типы кранов не ограничены фиксированным маршрутом и могут перемещаться по строительной площадке и/или между площадками.

      В зависимости от типа мобильного крана кран может быть допущен или не допущен к эксплуатации на дорогах. Некоторые источники определяют как мобильный кран, в то время как другие определяют любой кран, установленный на мобильном транспортном средстве с двигателем, как мобильный кран. Для целей этой статьи последнее объяснение считается мобильным краном.

      Гусеничные краны

      Гусеничные краны, также называемые решетчатыми кранами, стреловыми решетчатыми кранами, решетчатыми гусеничными тележками, телескопическими гусеничными тележками и т. д., являются самыми большими из мобильных кранов. Это краны большой грузоподъемности, которые используют гусеницы, похожие на танки, для перемещения по строительной площадке и могут поднимать более 2500 тонн.

      Гусеничные краны могут поднимать самые тяжелые грузы и требуют наибольшей сборки на месте из всех мобильных кранов. В зависимости от размера крана и массы грузов, которые он предназначен для подъема, сборка на месте может включать:

      • Крепление гусениц
      • Сборка решетчатой ​​стрелы
      • Добавление противовесов

      Гусеничные краны не требуют использования выносных опор, поскольку гусеницы обеспечивают достаточную устойчивость. Из-за обширной сборки на месте, массивных размеров и гусениц гусеничные краны не разрешены для использования на дорогах.

      Гусеничные краны могут использовать решетчатую или телескопическую стрелу. Те, которые используют решетчатую стрелу, могут поднимать более тяжелые грузы на большую высоту и на большее расстояние, чем те, которые используют телескопическую стрелу.

      Краны для пересеченной местности

      Краны для пересеченной местности, также известные как краны «RT», представляют собой разновидность мобильных кранов, разработанных специально для движения по бездорожью в сложных условиях, включая грязь, снег и т. д.

      Краны для пересеченной местности установлены на четырех колесах и используют телескопическую стрелу для подъема и переноски грузов весом до 165 тонн. Благодаря своей компактной раме они удобны для перемещения и подъема груза в ограниченном пространстве. Краны RT часто применяются в тех случаях, когда можно использовать гусеничный кран, но требуется меньшая грузоподъемность или перемещение в ограниченном пространстве.

      Поскольку краны RT смонтированы на ходовой части с шинами, их легко установить и перевезти с места на место, но они не разрешены для использования на дорогах. Эти краны управляются из кабины, которая поворачивается над ходовой частью в тандеме с движением стрелы. Их требования к сборке на месте включают стабилизацию крана для подъема с использованием аутригеров.

      Вездеходные краны

      Вездеходный кран — это тип мобильного автокрана, который может перемещаться как по дорогам (на высоких скоростях по шоссе), так и по большинству внедорожных поверхностей. Как и большой грузовик, эти краны имеют от 4 до 18 шин в зависимости от размера крана.

      Телескопическая стрела, установленная на кузове грузовика, используется для подъема и перемещения грузов. Вездеходные краны могут поднимать гораздо больше, чем краны повышенной проходимости, грузоподъемностью до 1200 тонн, но они менее способны перемещаться в экстремальных условиях или в ограниченном пространстве.

      Вездеходные краны управляются из кабины, которая поворачивается над кузовом грузовика одновременно с движением стрелы. Кран требует некоторой сборки на месте, так как он стабилизируется выносными опорами и уравновешивается противовесами.

      Автокраны

      Термины автокран, стреловой грузовик и автокран (TMC) взаимозаменяемы. Автокраны представляют собой тип мобильного крана, состоящего из стрелы, прикрепленной к кузову грузовика, и поэтому разрешены для использования на дорогах. Автокраны меньше по размеру, менее универсальны и используются для подъема более легких грузов (предел грузоподъемности около 45 тонн).

      Переносные палубные краны

      Переносной палубный кран состоит из вращающейся телескопической стрелы, установленной на небольшой плоской платформе с четырьмя колесами. Эти краны используют аутригеры и, как правило, поднимают грузы весом от 4 до 10 тонн. Как следует из названия, эти краны перемещают материалы по площадке, поднимая и загружая их на палубу.

      Подведение итогов

      Мы надеемся, что эта статья помогла вам сформировать базовое представление о различных типах строительных кранов и их сравнении друг с другом. Существуют мобильные краны и стационарные краны, каждый из которых имеет несколько разные возможности и функции.

      Мостовые краны, башенные краны и краны с горизонтальной стрелой — все это статические краны, что означает, что их диапазон подъема ограничен фиксированным путем. Мобильные краны не ограничены фиксированным путем, поскольку они крепятся к гусеницам или шинам и могут перемещаться по рабочей площадке.

      Компания Mazzella предлагает комплексные решения для подъема и такелажа, в том числе:

      • Высокопроизводительные проволочные канаты и возможности намотки
      • Проволочные канаты, цепи из сплавов и синтетические стропы в сборе
      • Такелажное оборудование
      • Проверка и ремонт такелажа
        98 Подъемные устройства, детали лебедки и крюковые блоки
      • Подъемные устройства под крюком
      • Обучение подъему и такелажу

      Если вы хотите узнать больше о том, как мы можем помочь с вашим следующим проектом или с обучением вашего сотрудников, свяжитесь с одним из наших специалистов по подъемным работам, чтобы назначить консультацию.

Leave a Reply

Ваш адрес email не будет опубликован. Обязательные поля помечены *
