Точка росы – значение температуры, при которой водяные пары, находящиеся в воздухе, конденсируют в росу.

Конденсат – это продукт образованный в результате перехода жидкости из газообразного состояния в жидкое.

Конденсат на стекле

Точка росы зависит от:

• Температуры;
• Относительной влажности воздуха.

Чем выше относительная влажность воздуха, тем выше значение точки росы, соответственно, чем меньше влажность, тем она ниже.

Точка росы не может превышать температуру воздуха.

При 100 %-ой влажности воздуха, точка росы будет равна температуре воздуха.

Расчет точки росы

Рассчитать температуру выпадения конденсата можно по следующей формуле:

Т_р = (b*f(T, Rh))/(a-ƒ(T, Rh))

ƒ(T, Rh) = (a*T)/(b+T)+ln⁡(Rh/100)

где:

• Т_р – температура точки росы, °С;
• а (постоянная) = 17,27;
• в (постоянная) = 237,7;
• Т – температура воздуха, °С;
• Rh – относительная влажность воздуха, %;
• ln – натуральный логарифм.

Данная формула обладает погрешностью в ±0,4 °С в диапазоне:

• 0 °С < Т < 60 °С;
• 0,01 < Rh < 1,00
• 0 °С < Т_р < 50 °С;

Приборы для расчета точки росы

Для определения температуры выпадения конденсата используются различные приборы:

1. Психрометр – прибор, с помощью которого измеряется относительная влажность и температура воздуха. Он состоит из двух термометров: один – сухой, второй – с постоянным увлажнением. В ходе испарения влаги увлажненный термометр постепенно охлаждается. Чем ниже относительная влажность воздуха, тем ниже его температура. Психрометр используется в лабораторных условиях.
2. Портативный термогигрометр – цифровой прибор, показывающий влажность и температуру воздуха, а некоторые модели отображают и значение точки росы. Используется в строительстве для обследования зданий.
3. Тепловизоры. Некоторые приборы включают в себя функцию расчета точки росы. При этом на экране тепловизора показываются зоны с температурой ниже ее значения.

Таблица вычисления точки росы

Для быстрого расчета точки росы используют таблицу ее вычисления. Зная фактическую температуру и относительную влажность воздуха, можно легко определить температуру выпадения конденсата.

Точка росы – таблица вычисления

Так, например, при температуре воздуха, равной 20°С и относительной влажности 40%, выпадение конденсата будет происходить на поверхностях с температурой 6°С и ниже.

Полная таблица

Калькулятор точки росы

Результат вычислений

Комфортные значения точки росы для человека

Точка росы в строительстве

Расчет точки росы имеет большое значение в строительстве. Благодаря ей, определяется:

• Толщина и материал стен;
• Толщина, материал и место утепления;
• Система вентиляции и отопления в помещении.

Игнорирование или неправильный расчет точки росы ведет к образованию плесени и грибков. Это оказывает негативное влияние на долговечность здания, значительно сокращая срок его эксплуатации.

В оконной сфере – точка росы прямо касается проблемы выпадения конденсата на окнах. Зная ее определение, можно легко это устранить – достаточно понизить влажность воздуха либо повысить температуру поверхности стекла.

1. 5
2. 4
3. 3
4. 2
5. 1

(30 голосов, в среднем: 4.8 из 5)

Интересная статья, но хотелось бы еще узнать о таком понятии как «Дефицит точки росы», что это такое и по какой формуле можно найти.

Виктор

08.01.2019

Дефицит точки росы – разность между температурой воздуха T и точкой росы.

Находится по формуле:

Т_d(Δ) = T – Т_d.

где:

• T_d(Δ) – дефицит точки росы;
• Т – фактическая температура воздуха, °С;
• T_d – температура точки росы, °С.

Чем выше значение дефицита точки росы, тем более сухой воздух, т.е. меньше относительная влажность воздуха. Так, при значении дефицита точки росы равным 0, относительная влажность воздуха равна 100%.

Сергей, менеджер

16.01.2019

Хотел бы понять как рассчитать толщину утеплителя, чтобы при утеплении изнутри конденсат не собирался на стене внутри помещения.

Юрий

15.08.2019

Юрий, для того, чтобы упростить Вам расчеты, воспользуйтесь готовым калькулятором для этих задач. Для этого пройдите по ссылке — https://www.smartcalc.ru/thermocalc?&gp=212&rt=0&ct=0&os=0&ti=20&to=-10&hi=55&ho=85

Сергей, менеджер

16.10.2019

Скажите пожалуйста, как найти влажность, если известна точка росы -20 С, температура воздуха +20 С.

Филипп

25.08.

Относительную влажность можно найти, через формулу определения точки росы. Зная температуру точки росы (-20С) и температуру воздуха (+20С), можно определить, с небольшой погрешностью, относительную влаэность воздуха. Она будет примерно равна 5%.

Сергей, менеджер

26.08.2019

Какова будет температура точки росы, если температура воздуха равна 18°, температура влажности равна 9°, относительная влажность 27%?

Мэри

18.02.2021

Исходя из Ваших данных, температура точки росы будет равна -1.28°C

Т.к. температура — величина отрицательная, то вместо конденсата образуется иней.

Сергей, менеджер

18.02.2021

Сергей, благодарю за ссылку на калькулятор. Абалденно помогает все разрулить правильно, благодаря ему убедился что если бы неглядя сделал утепление дома как советовали «мастера» — было бы попадалово крепкое

Рома

18.08.2021

Пожалуйста, скоро данный калькулятор будет у нас на сайте. Получли от его разработчика согласие на размещение.

Сергей, менеджер

18.08.2021

Требуется ли утепление трубы входящего воздуха бризера, находящейся внутри стены. Прямо противоположные мнения в инструкции и от установщика.

Алексей

18.09.2021

Алексей, здесь лучше обратиться к профильным специалистам. Но лучше делать как написано в инструкции, т.к. это официальный документ от производителя бризера, который проходил различные испытания перед тем как выйти в продажу.

Сергей, менеджер

18.09.2021

Здравствуйте. Ничего не понимаю в таблицах, и как высчитывать, но окна плачут, на стенах конденсат и все «цветет». Как избавиться от всего? Спасибо.

Елена

15.01.2022

Здравствуйте, если конденсат образуется и на стенах и окнах, то проблема с большой вероятностью не в окнах. Вам лучше обратится к строителям в своем регионе, которые смогут приехать и выявить причину, чтобы потом ее устранить.

Сергей, менеджер

16.01.2022

Добрый день! Помогите разобраться в ситуации: Температура в помещении +27 градусов, температура на улице -14 градусов, влажность в помещении 35%, температура в углах помещения +18 градусов (фасадная стена), специалист с тепловизором говорит что температура +18 ниже расчетной точки росы и в этих углах будет образовываться конденсат. Так ли это?

Геннадий

04.02.2022

Добрый день. В вашей нужно знать материал стены, есть ли утеплитель и тд., т.к. все это влияет теплопровожность. Но исходя из ваших данных, для стены из газобетонных блоков D300, толщиной 300 мм — температура точки росы будет в пределах 7-8 °С.

Также стоит учитывать, что специалист обращал внимание на углы, возможно в местах стыков есть промерзание. Однако при температуре стены 18 °С исходя из расчетов выше — образование конденсата маловероятно. Возможно специалист оговорился и имел ввиду 8 °С — в данном случае образование конденсата вполне может быть.

P.S. Я менеджер по продажам и мой ответ не стоит расценивать как верный на 100%. Отвечая на Ваш вопрос пользовался специализированным калькулятором.

Сергей, менеджер

08.02.2022

Подскажите пожалуйста, в вакууме будет аналогичная точка росы?

Анатолий

04.05.2022

Не буду утверждать точно, но исходя из определения «Точки росы» следует, что это значение температуры, при которой водяные пары, находящиеся в воздухе, конденсируют в росу.
«Вакуум» – это пространство, свободное от вещества (см. здесь — https://ru.wikipedia.org/wiki/%D0%92%D0%B0%D0%BA%D1%83%D1%83%D0%BC). Поэтому логично предположить, что там не будет точки росы.

Сергей, менеджер

05.05.2022

Температура воздуха в помещении равна 180С, относительная влажность воздуха составляет 50%.
Определите физический дефицит насыщения влажности и точку росы.
Подскажите пожалуйста

Мирослав

29.05.2022

Мы коммерческая организация по продаже и установке окон ПВХ. К сожалению не сможем вам помочь в данном вопросе.

Сергей, менеджер

30.05.2022

Добрый день.
Подскажите, столкнулся с проблемой образования коррозии на металле. Считаю, что причина образования конденсата, но не могу определить когда это происходит. Известно, что температура воздуха 27 градусов, влажность 77%, точка росы 21 градус. До каких показателей и что должно измениться, что образовался конденсат.

Кирилл

04.08.2022

Добрый день, Кирилл. Т.к. точка росы по вашим расчетам 21 градус — это значит, что конденсат образовывается в тот момент, когда температура металла равна или ниже данного значения

Сергей, менеджер

23.08.2022

Очень всё толково написано. Спасибо !
У меня практический вопрос: хочу установить вторую раму со стеклопакетом для дополнительной тепло- и звукоизоляции, нужно ли рассчитывать точку росы в межрамном промежутке? И можно ли, чтобы ваш специалист рассчитал, как это правильно сделать?

Александр

11. 01.2023

Добрый день, Александр. Свяжитесь с нами по телефонам указанным на сайте, попробуем помочь решить Ваш вопрос. Но если кратко, то все зависит от множества факторов и возможно для лучшей звуко- и теплоизоляции Вам необходимо просто поставить более качественный стеклопакет (поставить энергосберегающие или мультифункциональные стекла, увеличить толщину стекол, заполнить камеры газом и тд.) или заменить окно.

Сергей, менеджер

15.01.2023

Что-то считаю по формуле, получаю значение Точки Росы 5,67. Считаю Вашим онлайн калькулятором, получаю 4.86. Вводные t=24.68, h=29.46%

Ivan

04.02.2023

Калькулятор, при расчете точки росы, округлял введенные Вами значения до целых чисел, в следствие чего и выходила разница в расчетах. Данная проблема исправлена. Спасибо, что указали на нее.

Сергей, менеджер

09.02.2023

Точка росы — формула, расчет и визуализация

Что такое точка росы

Точкой росы называется температура, до которой должен охладиться воздух, чтобы содержащийся в нём водяной пар достиг состояния насыщения и начал конденсироваться в росу. Проще говоря, это температура, при которой выпадает конденсат.

Температура точки росы определяется только двумя параметрами: температурой и относительной влажностью воздуха. Чем выше относительная влажность, тем точка росы выше и ближе к фактической температуре воздуха. Чем ниже относительная влажность, тем точка росы ниже фактической температуры.

Таблица с точкой росы

Таблицу с температурой точки росы для различных значений температур (от -5°С до 35°С) и относительной влажности (от 40% до 95%) воздуха в помещении можно найти в справочном Приложении Р к СП 23-101-2004 «Проектирование тепловой защиты зданий». К сожалению, в эту таблицу закралось несколько опечаток. Я подготовил для вас файл с таблицей, там опечатки исправлены.

Формула расчета точки росы

Вы можете воспользоваться формулой для приблизительного расчёта точки росы Тр (°С) в зависимости от температуры воздуха Т (°С) и его относительной влажности Rh (%):

Формула обладает погрешностью ±0. 4 °С в диапазоне температуры воздуха Т от 0°С до 60°С, температуры точки росы Тр от 0°С до 50°С, относительной влажности Rh от 1% до 100%.

Приборы с определением точки росы

Психрометр (гигрометр психрометрический) — прибор для измерения влажности воздуха и его температуры. Психрометр состоит из двух спиртовых термометров, один из них — обычный сухой термометр, а второй имеет устройство увлажнения. Вследствие испарения влаги, увлажнённый термометр охлаждается. Чем ниже влажность, тем меньше его температура. При 100% влажности показания термометров одинаковы. Для определения относительной влажности используют психрометрическую таблицу. Такие приборы в настоящее время используются только в лабораторных условиях.

Наиболее удобны в практике обследования зданий портативные электронные термогигрометры с индикацией температуры и относительной влажности воздуха на цифровом дисплее. Отдельные модели термогигрометров имеют также индикацию точки росы.

Расчет точки росы в тепловизоре

Некоторые модели тепловизоров имеют встроенную функцию расчета точки росы в реальном времени и отображения на термограмме изотермы, наглядно показывающей поверхности, где температура ниже точки росы во время тепловизионной съемки. Такая функция есть, к примеру, линейке тепловизров строительного назначения (серия «B» от «Building») FLIR Systems.

Изотерму по точке росы можно добавить на термограмму позже в программе обработки на компьютере. Для расчета понадобится задать температуру и влажность воздуха. Изотерма закрасит на термограмме все поверхности, температура которых ниже точки росы. Не забывайте, что эта функция показывает опасные для конденсации участки только при услових тепловизионного обследования. Если наружная температура повысится, а внутри влажность упадет, опасные зоны исчезнут с термограммы (конструкции будут теплее, а точка росы ниже). Ниже приведены скриншоты программ FLIR и TESTO.

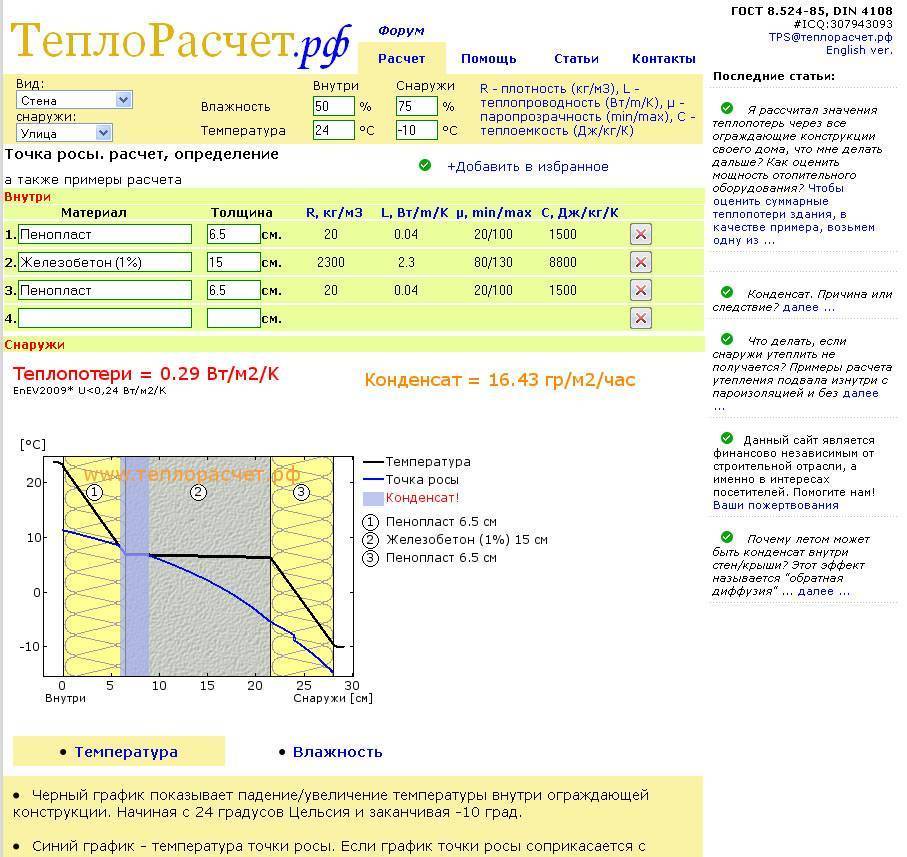

Точка росы в строительстве

О значении конденсации и точки росы при эксплуатации строительных конструкций, положении точки росы или плоскости возможной конденсации в стенах, оценке дефектности конструкций по критерию точки росы с использованием тепловизионной съемки я напишу в одной из следующих публикаций.

Точка росы

  Точка росы рассчитывается на основе: температуры по сухому термометру.
                               Относительная влажность
-------------------------------------------------- ---------------------------
     B = (ln(RH / 100) + ((17,27 * T) / (237,3 + T))) / 17,27
     Д = (237,3 * В) / (1 - В)
       где:
               T = температура воздуха (по сухому термометру) в градусах Цельсия (C).
              RH = относительная влажность в процентах (%)
               B = промежуточное значение (без единиц)
               D = точка росы в градусах Цельсия (C)
    Вот та же формула, но разбитая на более мелкие части:
          L = ln(RH/100)
          М = 17,27 * Т
          N = 237,3 + Т
          В = (Л + (М/Н)) / 17,27
          Д = (237,3 * В) / (1 - В)
            где:
                    T = температура воздуха (по сухому термометру) в градусах Цельсия (C).  = натуральный логарифм (е в степени...)
   Атмосферное давление рассчитывается по высоте
-------------------------------------------------- ------------------------
   Р = 101,3 * ((( 29= в силу
 Чтобы преобразовать футы (f) в метры (м):
--------------------------------------------------------------
   м = f * 0,3048
   где:
     м = высота в метрах (м)
     f = высота в футах (f)
 ================================================== ==========================
   Источник: «Преобразование выражений влажности с помощью компьютеров и калькуляторов».
            Листовка о продлении сотрудничества 21372.
            Калифорнийский университет - Дэвис
            Автор: Р. Снайдер и Р. Сноу
 ================================================== ==========================


Влажность, точка росы и температура – ​​Blackhawk Supply

Вы хотите рассчитать относительную влажность, точку росы или температуру воздуха? Вы попали в нужное место! Наш онлайн-калькулятор влажности и точки росы может определить предполагаемый уровень водяного пара и росы в вашей среде. Мы также объясним, как точка росы и температура в помещении влияют на влажность, и научим вас рассчитывать относительную влажность с помощью формул.

• Фаренгейт (ºF) / Цельсий (ºC)
• Температура — Т (°)
• Точка росы — Td (°)
• Относительная влажность — RH (%)

Температурная шкала по Фаренгейту Цельсия

Пожалуйста, заполните любые 2 поля ниже и нажмите «Рассчитать». Полученное значение появится в пустом поле.

Температура T (°)

Точка росы Td (°)

Относительная влажность RH (%)

Как пользоваться онлайн-калькулятором влажности и точки росы

Наш калькулятор относительной влажности, температуры воздуха и точки росы поможет вам определить оптимальные значения для вашей окружающей среды. Вот как его использовать:

1. Выберите тип температурной шкалы (по Фаренгейту: ºF; по Цельсию: ºC).

2. Введите значения точки росы (Td) и относительной влажности (RH).

3. Нажмите «Рассчитать», чтобы получить оценку необходимого значения.

Звучит сложно? Давайте разберем основы.

Что такое влажность (относительная, абсолютная и удельная)?

Влажность – это количество водяного пара, содержащегося в воздухе. Более высокие уровни содержания воды в воздухе приводят к туману и осадкам. Что еще более важно, высокий уровень влажности может вызвать конденсацию и образование плесени, которые могут воздействовать на респираторную систему человека или повредить физические объекты. Вот почему знание того, как рассчитать влажность, имеет решающее значение для библиотек, музеев, архивов и медицинских учреждений.

Температура имеет решающее значение для влажности и качества воздуха в помещении. Теплый воздух может обрабатывать больше влаги, чем более холодный воздух. Например, вода может конденсироваться, если воздух в помещении холоднее по сравнению с температурой наружного воздуха. И наоборот, воздух становится более сухим, если ваш кондиционер обогревает вашу комнату, когда на улице мороз.

Калькуляторы влажности и температуры работают на основе абсолютной, относительной и удельной влажности. Рассмотрим каждый тип:

• Абсолютная влажность . Абсолютная влажность относится к точному количеству водяного пара в воздухе, независимо от текущей температуры. Этот показатель измеряется в граммах пара на кубический метр объема воздуха.

• Удельная влажность . Удельная влажность показывает, сколько граммов водяного пара содержится в килограмме воздуха.

• Относительная влажность . Это значение показывает, сколько воды находится в воздухе по сравнению с максимальным количеством водяного пара, которое он может удерживать при определенной температуре. Относительная влажность выражается в процентах воды (относительно температуры воздуха).

Относительная влажность (RH) является наиболее полезным индикатором влажности для насыщения воздуха. Метеорологи полагаются на относительную влажность для прогнозирования погоды (например, мороза, осадков, тумана и других условий).

В зависимости от уровня относительной влажности в помещении может образовываться роса и плесень. Например, 50% относительной влажности означает, что для насыщения воздуха требуется в два раза больше воды. Такой низкий уровень влажности приводит к кашлю, раздражению глаз и проблемам с дыханием. С другой стороны, 100% относительная влажность может привести к образованию росы и плесени.

Поэтому вам необходимы базовые знания об относительной влажности и надежный калькулятор относительной влажности для предотвращения намокания термометра.

Профессионалы используют гигрометры для измерения значений относительной влажности. Кроме того, вы можете узнать, как рассчитать относительную влажность по температуре и точке росы, прочитав ниже.

Каков идеальный уровень влажности в помещении?

Обычно наиболее комфортной считается влажность 30-50%. Более низкие уровни насыщения могут вызвать сильный дискомфорт и даже зуд из-за чрезвычайно сухого воздуха.

Если воздух насыщен влажностью выше 50%, он будет казаться более горячим, чем он есть на самом деле. Высокая влажность также приводит к росту плесени и может вызвать серьезные проблемы со здоровьем. Чтобы лучше понять, как контролировать качество воздуха в помещении, прочитайте нашу статью с советами по контролю влажности.

Что такое точка росы?

Точка росы означает температуру воздуха, необходимую для достижения 100% относительной влажности (RH). При таком уровне насыщения воздуха вода будет конденсироваться и переходить в жидкую форму, что приводит к образованию росы.

Точка росы зависит от содержания воды в воздухе. Влажность вызывает повышение точки росы, а относительная влажность 100% означает, что точка росы равна температуре.

Другими словами, точка росы относится к точке, при которой воздух больше не может удерживать водяной пар. Таким образом, при понижении температуры воздуха газообразная вода превращается в жидкость. Это означает, что при повышении температуры относительная влажность уменьшается, и наоборот.

Итак, зачем вам знать о расчете точки росы и температуры воздуха? Роса сама по себе не опасна, так как это в основном конденсированная вода. Вы часто видите росу на траве или цветах после туманного дня.

Однако роса часто приводит к образованию плесени и мокрых ламп в вашем доме, что может отрицательно сказаться на вашем комфорте и здоровье. Более низкая точка росы означает, что влажность в помещении препятствует испарению пота с тела, что затрудняет охлаждение. Это может вызвать раздражение кожи или высушить дыхательные пути.

Одного измерения относительной влажности недостаточно для улучшения качества воздуха в помещении. Вам необходимо поддерживать правильный уровень относительной влажности и температуры в помещении по отношению к точке росы.

Значение точки росы можно определить с помощью специальных устройств, называемых измерителями точки росы. Если у вас нет доступа к этому оборудованию, самым простым способом будет использование онлайн-калькулятора относительной влажности. Кроме того, вы можете рассчитать точку росы по значениям относительной влажности и температуры, используя приведенные ниже формулы.

Как рассчитать относительную влажность и точку росы?

Относительная влажность, точка росы и температура взаимосвязаны. Вы можете легко рассчитать точку росы по относительной влажности и температуре. Однако определение относительной влажности требует дополнительных данных.

Формула расчета относительной влажности

Не существует простого способа расчета относительной влажности. Вот несколько формул, которые можно использовать:

В этом уравнении RH означает относительную влажность, E  – количество водяного пара, а  Es  – количество воды, которое находиться в воздухе с равными температурой и уровнем давления.

Td относится к точке росы и T  относится к температуре воздуха в этом уравнении.

Здесь AH означает абсолютную влажность, а AHmax   – максимальный уровень абсолютной влажности.

Формула расчета абсолютной влажности

Вы также можете рассчитать абсолютную влажность по относительной влажности и температуре.

Как и прежде, T означает температуру, а RH означает относительную влажность. 9 равно 2,71828.

Формула расчета точки росы

Точку росы легко рассчитать, если известны относительная влажность и температура.

В этом уравнении Td — точка росы, а RH — относительная влажность.

Важное примечание : результаты будут в градусах Цельсия.
