Топас 5 принцип работы подробное описание: Как работает септик Топас — устройство, принцип работы

Как работает септик Топас — устройство, принцип работы

Септик — это удобный вариант канализации для частного дома. Принцип работы системы основан на биологическом окислении органических отходов, которые попадают в бытовые стоки. Процесс разложения в септике происходит за счет жизнедеятельности аэробных бактерий — органические вещества расщепляются до неорганических минеральных соединений, которые безопасны для человека и окружающей среды. Такой метод сбора и очистки сточных вод можно назвать не только надежным, но и экологичным.

Устройство септика Топас

На современном рынке очистительных устройств для организации автономной канализации в загородном доме часто используется Септик Топас — это компактная станция, все функциональные элементы которой размещены в одном корпусе. Благодаря такому функциональному решению упрощается монтаж септиков на объекте, так как нет необходимости подключать все элементы по отдельности.
Рассмотрим, принципы устройства, а также работы септиков Топас.

В пример можно привести модель Топас 5, которая по функционалу аналогичная версии 8. Септики Топас состоят из 4-х отдельных камер:

• приемник;
• аэротенк;
• вторичный отстойник;
• стабилизатор активного ила.



Подробнее

Подробнее

Подробнее

Подробнее

Подробнее

Подробнее

Подробнее

Подробнее

Подробнее

Подробнее

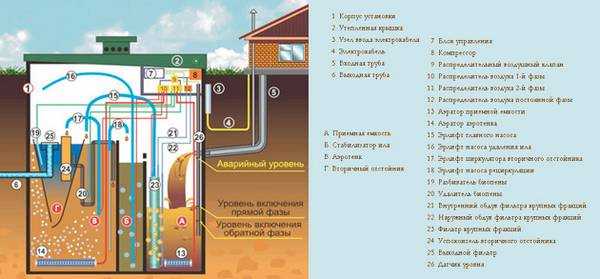

Можно выделить следующие стадии очистки сточных вод в Септиках Топас:

• Из хозяйственно-бытового стока сточные воды поступают в приемную камеру септика. Объем первичного приемника может варьироваться, например, в модели Топас под номером 5 отсек рассчитан на 220 литров. На этом этапе вода с отходами смешивается с активным илом, некоторое время накапливается, отстаивается.
  Крупные частицы опадают на дно, а когда достигается определенная отметка, запускается насос, перемещающий весь объем в следующий отсек в септике. Движение жидкости между камерами обеспечивается за счет работы насоса, который зафиксирован сверху, а также нагнетающего воздух компрессора.
• Попадая в аэротенк, сточные воды проходят основной этап очистки. За счет воздействия компрессора ранее отфильтрованная вода смешивается с илом и за работу берутся бактерии. Присутствие кислорода активизирует расщепление органических соединений. Примечательно, что бактерии внутри резервуара самостоятельно поддерживают популяцию благодаря принудительной аэрации или искусственного насыщения кислородом. После установки септика не нужно, самостоятельно подселять бактерии или использовать химические вещества для поддержания работы автономной канализации. Если на этом этапе в сточных водах присутствуют твердые частички, они оседают в иловую массу.
• Далее вместе с илом очищенная вода поступает в камеру вторичного отстойника Топаса, где происходит разделение на фракции. Работает это так: на дно опускается тяжелая часть ила с крупными частицами, а легкий ил возвращается в приемную камеру, где подключается к новому циклу с уже следующей партией поступивших сточных вод. Благодаря такой технологии обеспечивается тщательное перемешивание массы и полное окисление органики.
• Чистая вода перетекает в отдельный резервуар в Септике Топас и далее выкачивается насосом или вытекает самотеком — нюансы зависят от модели.
• Тяжелый отработанный ил отправляется в камеру стабилизации, откуда его периодически вычищают.

Отличия от других септиков

Принципы работы автономной канализации Топас выгодно отличает устройство на фоне похожего оборудования:

• Полученную в результате работы оборудования воду, можно использовать для полива дачного участка или огорода.
• Благодаря многоступенчатой очистке септики Топас перерабатывают до 99% органических загрязнений практически с их полной нейтрализацией.
• Преимущество септика Топас в том, что даже отработанный ил можно использовать повторно в качестве минерального удобрения на приусадебном участке.
• В монтаже септики Топас не требуют сложных подготовительных работ, например, заливки бетонного основания, также нет необходимости регулярно вызывать ассенизаторов, как это происходит с выгребными ямами.
• Топас — закрытая и стопроцентно герметичная система, поэтому жильцов дома не беспокоят неприятные запахи. Септики работают очень тихо, так как механизмы расположены на глубине.
• Установить Топас можно почти на любом типе грунта, этот вид септиков не нуждается в утеплении, так как в процессе переработки отходов бактерии вырабатывает некоторое количество тепловой энергии, что защищает емкость от промерзания. Минимальное утепление может потребоваться только при критических минусовых температурах на крайнем Севере.
• Оборудование выполнено из материалов, которые не гниют и не подвержены воздействию коррозии. Конструкция не меняют исходные размеры и форму.
• При условии грамотного монтажа и правильной эксплуатации септики этой серии прослужат более 50 лет.



Преимущества септика от компании SEPTIC78.RU

Выбирая автономные канализации от компании SEPTIC78.RU, вы получаете надежные и экологичные септики с монтажом под ключ и гарантией.

Преимущества наших септиков:

• большой выбор моделей;
• компактные размеры;
• высокая степень очистки;
• небольшой вес;
• доступная цена;
• простой и быстрый монтаж;
• отсутствие неприятных запахов на участке;
• длительный срок эксплуатации;
• автономный режим работы;
• высокая производительность.

Прораб Ярослав Иконников



Мы подберем оптимальную модель септика для вашего участка и рассчитаем стоимость, быстро и с соблюдением норм технологии монтажа установим систему ТОПАС, предложим выгодные условия для сервисного обслуживания. Почему стоит выбрать компанию SEPTIC78.RU: являемся официальными дилерами ведущих производителей септиков; работаем в соответствии с нормативными документами; осуществляем бесплатный монтаж; оформляем рассрочку на выгодных условиях. Нужна консультация по моделям септиков или готовы сделать заказ? Ваш персональный менеджер на связи в онлайн-чате или по телефону.

SEPTIC78.RU — официальный дилер

Покупая канализацию на сайте компании «SEPTIC78.RU», вы получаете гарантированно оригинальное оборудование от проверенных производителей. Мы осуществляем продажи, а также доставку и установку очистительных сооружений на объекте клиента. Делаем все быстро, качественно и на совесть. Получить развернутую консультацию по интересующей вас модели можно по телефону или в онлайн-чате на нашем сайте. Экспертные менеджеры на связи — поможем с выбором модели станции, расскажем про отличия и особенности разного оборудования, предложим варианты, которые устроят вас по цене и функционалу.

Компания «SEPTIC78.RU» — официальный дилер ведущих производителей автономных систем для домашних канализаций и септиков. Мы занимаемся продажей и установкой таких брендов как «Евробион», «Юнилос Астра», «Росток», «Вортекс». На все оборудование действует официальная гарантия.

Мария

Менеджер отдела продаж

Рассчитайте стоимость септика под ключ

По всем вопросам звоните: +7 (812) 413-92-98

Топас 5: технические характеристики, модификации, монтаж

Организация отведения и очистки канализационных стоков – важная задача. Если вблизи места строительства нет очистных сооружений, то решать проблему необходимо автономно.

В последнее время перестали использовать примитивные устройства, как выгребные ямы, они неудобны и небезопасны с точки зрения охраны окружающей среды. Для обеспечения работы канализации небольшого дома с числом проживающих 4-5 человек одним из возможных решений может стать установка Топас 5.

Содержание

1. Описание септика Топас 5
2. Технические характеристики
3. Модификации
4. Принцип работы септика
5. Преимущества и недостатки
6. Процесс монтажа
7. Обслуживание

Описание септика Топас 5

Современная автономная канализация должна обеспечивать высокий уровень очистки поступающих в неё стоков и быть удобной в эксплуатации. Использование канализации Топас 5 рекомендовано для небольших жилых объектов, например, для дачи или для небольшого домовладения, рассчитанного на 5 человек.

В установках используются естественные методы очистки, для достижения лучшего результата применяется комбинация двух видов обработки отстаивание и биоразложение органики.

В станциях Топас 5 применяется принудительная подача воздуха в очищаемую среду. Благодаря этому, обеспечиваются максимально комфортные условия для жизнедеятельности бактерий-аэробов.

Степень очистки очень высокая – 95-98%, поэтому строить сооружения для доочистки нет необходимости. Обработанная вода может быть сброшена в водоем или на грунт без ущерба для экологии участка.

Установка представляет собой единый корпус, выполненный из современного пластика. Внутренняя полость корпуса разделена на отсеки, по которым последовательно движется очищаемая среда. Септику необходимо электропитание, то есть, он является энергозависимым.

Технические характеристики

Перед покупкой потребителям рекомендуется ознакомиться с техническими характеристиками септика Топас 5. Важно знать, на какой объем стоков рассчитана станция, сколько электроэнергии потребляет и другие важные параметры.

Основные рабочие показатели:

• число пользователей – 5;
• объем приемной камеры – 220 л;
• объем переработки – 1 куб/сут.;
• потребляемая мощность – 1,5 кВт/сут.

Совет! Учитывайте, что от объема приемной камеры зависит максимальная величина залпового сброса. В модели Топас 5 она ограничена 220 литрами, поэтому использование полноразмерной ванной в этом случае исключено.

Габариты модели зависят от модификации, размеры модели стандартного исполнения — 110 x 120 x 250 см. Вес модели 230 кг. Материал корпуса – прочный полипропилен, он устойчив к механическим повреждениям, а также к химическим воздействиям.

Модификации

Помимо стандартной модели выпускается три модификации очистной установки, рассчитанные на эксплуатацию в определённых условиях. Септик Топас 5 пр отличается от стандартного исполнения тем, что отведение переработанной воды осуществляется не самотеком, а при помощи насосов. Такой принудительный отвод необходимо использовать там, где самотечное отведение невозможно. К примеру, при установке в тяжелом грунте, который плохо впитывает воду.

Кроме того, выпускаются удлиненные модели (Лонг) высотой 3,1 метра. Применение такого варианта необходимо там, где нет возможности произвести подключение на стандартной глубине – до 80 см. Наличие удлиненной горловины позволяет провести подключение на глубине 1-1,4 метра.

В том случае, если требуется провести установку на заглублении и обеспечить отвод воды принудительно, производят монтаж септика Топас 5 Лонг пр. Модель Топас 5 long пр имеет удлиненную горловину и оборудована дополнительным насосом для откачки воды.

Принцип работы септика

Назначение любого септика заключается в очистке поступающих в него канализационных стоков, принцип работы септика Топас основан на использовании естественных процессов, которые протекают в природе. Познакомимся с тем, как работает очистная установка.

Схема работы Топас следующая:

• в приемную ёмкость поступает вода с бытовыми отходами;
• в приемнике происходит начальное отстаивание с отделением и выпадением в осадок наиболее крупных примесей;

• далее проходит очистка от растворенных в воде загрязнений, очистка проходит под действием особых бактерий;
• те же бактерии перерабатывают большую часть осадка, накапливающегося в камере-отстойнике;
• происходит окончательное отстаивание с отделением осветленной воды и её отведением.

Основную работу септика Топас 5 обеспечивает компрессорное оборудование. С его помощью осуществляется:

• перемешивание жидкости с биоматериалом, применяемым для очистки;
• насыщение среды кислородом, обеспечивающим протекание жизненных циклов бактерий;
• перемещение жидкостей между камерами по эрлифтам.

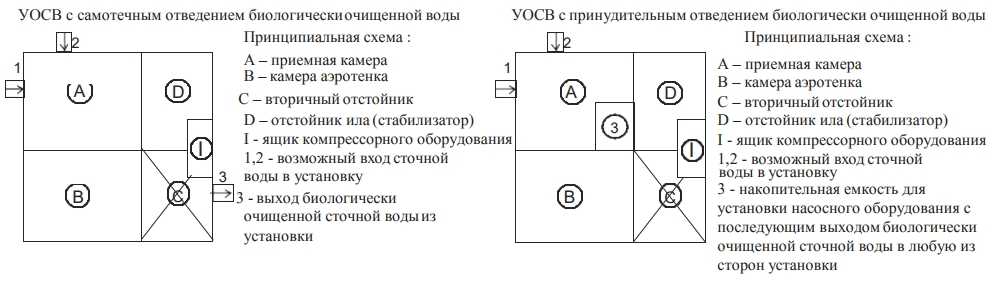

Устройство септика простое, в нем имеются следующие отделения:

• приемник, выполняющий функции первичного отстойника;
• камеры с аэротенком, где проходит основной процесс биоочистки;
• вторичный отстойник;
• камеры для накопления излишков ила.

Отсеки соединены между собой эрлифтами, осуществляющими транспортировку жидкостей.

Совет! При отсутствии электричества станция не может осуществлять очистку в обычном режиме. Некоторое время она может функционировать, как обычный отстойник. В этот период важно сократить расход воды, иначе это приведет к переполнению приемника.

Установки Топас имеют многочисленные достоинства, но есть и недостатки, о которых необходимо знать потребителям. Прежде всего, стоит ознакомиться с плюсами, это:

• небольшие размеры позволяют осуществлять монтаж даже на небольших участках;
• несложное обслуживание;
• возможность использовать как круглогодично, так и сезонно;

Совет! При сезонном использовании перед остановкой на длительный период проводят мероприятия по консервации.

• очень высокий уровень освобождения воды от примесей;
• высокое качество материала корпуса, а также комплектующего оборудования;
• длительный срок эксплуатации;
• полное отсутствие запахов;
• существование широкой дилерской сети, благодаря чему жители любых регионов могут легко произвести и заказать обслуживание оборудования.

Минусов у модели намного меньше. К ним можно отнести:

• необходимость подключения электропитания, поскольку все процессы обеспечиваются работой компрессора для септика Топас 5. Это условие делает нерациональным монтаж оборудования в дачных районах с нестабильной подачей энергии;
• необходимость проведения регулярного технического обслуживания, включающего очистку камер, а также проведение планово-предупредительных ремонтов или замены оборудования.

Процесс монтажа

Доверить установку септика Топас 5 лучше всего профессионалам, имеющим соответствующие лицензии и предоставляющие гарантии на выполненные работы.

Составлять монтажную схему нужно с учетом местных условий, необходимо принять во внимание:

• характеристики грунта;
• рельеф участка;
• гидротехнический режим, то есть, изменение уровня залегания грунтовых вод в зависимости от сезона.

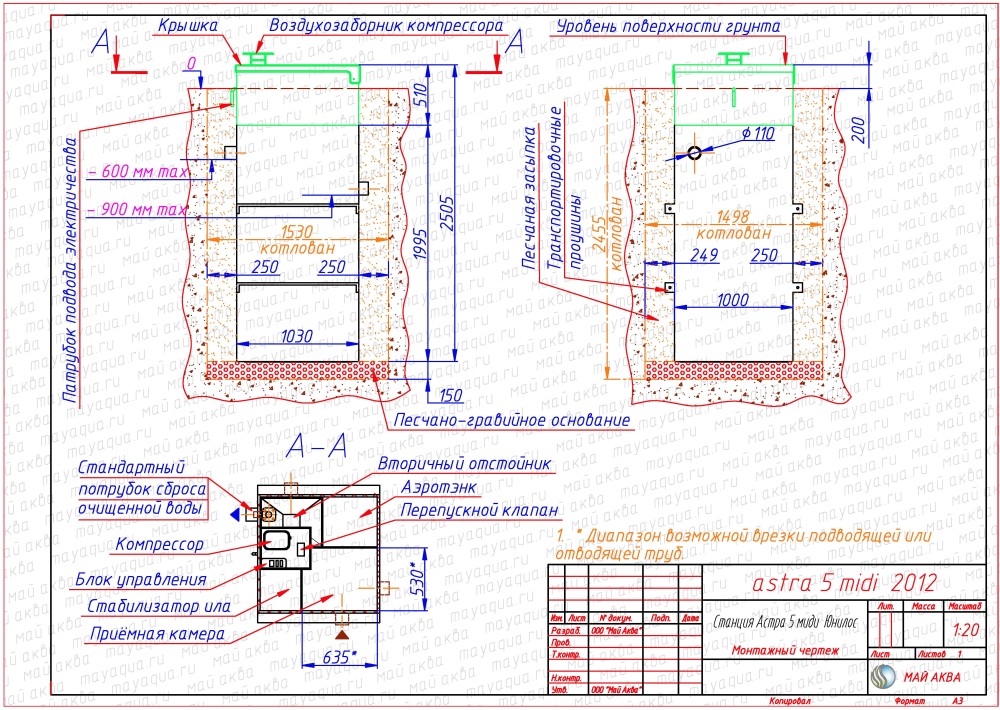

Проходит процесс монтажа Топас 5 следующим образом:

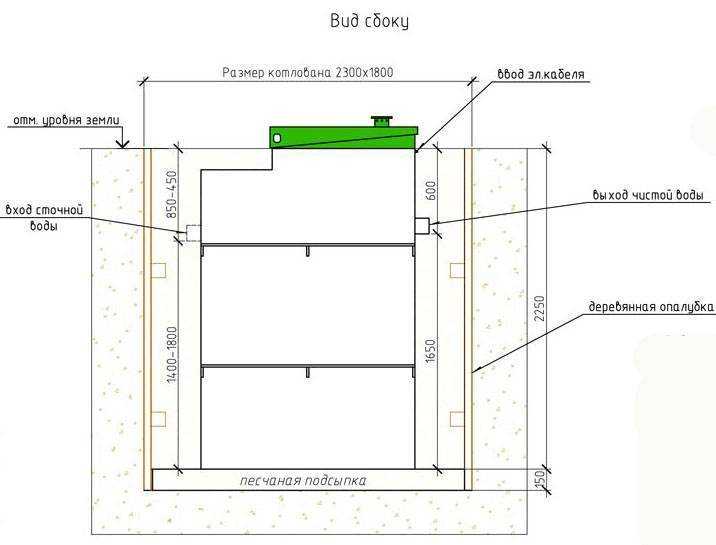

• подготавливается котлован, его размеры зависят от габаритов септика. Так, если выбрана модель с удлиненной горловиной, глубина ямы должна быть более 3 метров. На дне выполняется подсыпка из песка;
• осуществляют установку Топас 5, при выполнении этой работы можно обойтись без грузоподъемной техники. Работы проводятся силами 5-6 человек;
• производится подключение к канализационному трубопроводу, схема подключения зависит от модификации;
• следующий этап – подключение электропитания. Изучить электрическую схему септика Топас 5 можно в инструкции, но работы по подключению лучше доверить опытным электрикам. Блок управления станций устанавливается в доме, это позволит в процессе эксплуатации следить за работой станции, не выходя из помещения;
• далее проводится пробный запуск очистного сооружения, если дефектов выявлено не будет, осуществляется засыпка котлована.

Совет! Чтобы избежать деформации корпуса под давлением грунта, необходимо в процессе засыпки наполнять корпус водой. Причем уровень воды должен быть выше уровня засыпки.

Обслуживание

К любому оборудованию прилагается инструкция по эксплуатации, не является исключением и септик Топас 5. Изучив руководство по эксплуатации, можно научиться проводить обслуживание септика своими руками. Можно заключить договор со специализированной фирмой, которая займется обслуживанием Топас 5, регулярно проводя очистку и планово-предупредительный ремонт.

Чтобы почистить септик Топас не требуется специальное оборудование, работу можно выполнить самостоятельно, используя встроенный нанос. Очистку септика Топас рекомендуется проводить раз в квартал. Утилизировать откаченную субстанцию можно в компост, она не представляет угрозы для экологии участка.

При постоянном использовании специально утеплять на зиму станцию не требуется. При сезонном применении перед остановкой проводят дополнительную очистку и мероприятия по консервации, включающие снятие компрессорного оборудования и дополнительное утепление.

Топас 5 – компактная автономная канализация, разработанная для применения в частных домовладениях. Установка рассчитана на обработку одного кубометра жидкости, она подойдет для обслуживания пяти пользователей. Модель отличается удобством эксплуатации, не требует постоянного внимания хозяев. Однако обслуживание оборудования нужно проводить регулярно, только в этом случае можно рассчитывать на длительную эксплуатацию модели без аварийных остановок.

Труды | Бесплатный полнотекстовый | TOPAs, основанная на IoT основа для повышения энергоэффективности зданий

1. Введение

Здания потребляют 40% всей энергии, потребляемой в Европе, и во многих случаях не достигают проектных показателей энергоэффективности. Это связано со многими факторами, в том числе с отсутствием постоянного надзора и прозрачности энергетического поведения зданий. Улучшение надзора за энергопотреблением зданий на основе данных является нетривиальной задачей из-за неоднородности систем автоматизации и управления зданиями (BAS/BMS). Кроме того, с появлением Интернета вещей (IoT) строительные системы начинают больше развиваться в сторону открытого и богатого источника данных для подробного анализа производительности здания. Первым шагом к сокращению разрыва является получение подробного базового уровня производительности здания. Затем можно внедрить непрерывный процесс аудита для улучшения характеристик здания, сокращения разрыва и, таким образом, экономии энергии. В этом документе показано, как с помощью базовой платформы и дополнительных услуг TOPA решают эти проблемы.

2. Платформа TOPAS

Серьезной проблемой, стоящей перед руководителями объектов (FM), является большое количество инструментов, которые им приходится использовать. Кроме того, с доступными сегодня устройствами IoT можно собирать все больше и больше информации о строительстве, но опять же с помощью другого инструмента или коммуникационной технологии. Следующая задача состоит в том, чтобы узнать, какая информация важна и как извлечь эти данные из здания. Наконец, здания содержат большое количество необработанных данных, поэтому необходимо интегрировать, запрашивать и преобразовывать эти данные в полезные знания для FM. Чтобы решить эти проблемы, TOPA содержит базовую платформу (рис. 1a) для подключения к разнородным системам зданий и обеспечения простого и унифицированного представления. В дополнение к основным инструментам дополнительные сервисы предоставляют сервисы для конкретных сайтов, включая моделирование и поддержку принятия решений (рис. 1b).

LINC/RTU: на самом низком уровне неоднородность здания и данных скрыта LINC [1] и RTU (удаленный терминал ACE1000) (https://www.motorolasolutions.com/en_us/products/industrial-internet). -of-things/scada/ace1000-rtu. html). LINC предоставляет универсальный уровень абстракции, основанный на пространствах кортежей. Обязательным условием является наличие кода драйвера для извлечения информации из протокола BMS (например, BacNet, Modbus или OPC) или устройств IoT (например, ZigBee, Bluetooth или веб-сервера). Однако, как только драйвер доступен, LINC предоставляет унифицированный интерфейс для данных здания. RTU обеспечивает безопасное физическое соединение с сетью здания и содержит уровень абстракции LINC. Обратите внимание, что LINC также можно запустить на ПК с Linux или Windows, а также на планшете или телефоне Android. При этом можно извлечь данные любого здания. Следующий шаг — узнать, что читать, т. е. настроить базовую платформу TOPA и сделать доступными данные о зданиях.

oBMS / NIM: данные системы автоматизации зданий могут поступать в различных формах: от данных временных рядов от датчиков до их метаинформации, такой как тип датчика и его местоположение; к потокам событий для сигналов тревоги или бинарным изображениям. oBMS поддерживает обмен данными и хранение этих различных типов данных. Он разделяет данные на структурированные, неструктурированные и семантические данные и сохраняет их на облачной платформе. Соседняя информационная модель (NIM, расширение [2]) обеспечивает централизованное хранилище метаданных, охватывающее все здания, системы и устройства. Мы предполагаем, что потоки событий представляют собой неструктурированные данные, такие как текстовые записи в журналах. Они хранятся в базе данных No-SQL (Cloudant). Однородный открытый API скрывает различные технологии, так что пользователю не нужно иметь дело с различными технологиями хранения данных. Платформа TOPAs использует архитектурный подход IoT, определяя набор модульных и взаимозаменяемых компонентов с ориентированным на данные представлением и открытыми интерфейсами для поддержки простой интеграции и расширяемости [3].

HMI: При управлении несколькими зданиями может быть сложно получить целостное представление о том, где может быть потенциал для экономии энергии. ЧМИ TOPA обеспечивает общую точку входа, которая позволяет пользователям оценивать и детализировать конкретные проблемы, возникающие на их объекте, такие как идентификация потребителей первичной энергии, оценка успеха предпринятых вмешательств (рис. 2a). Текущие BMS обычно представляют собой автономные приложения, работающие на компьютерах, расположенных в подвале, с ограниченными интерфейсами и представляют собой либо слишком сложное представление систем здания, либо слишком упрощенные элементы управления. HMI TOPAs — это веб-приложение, которое агрегирует и представляет необработанные наборы данных о зданиях, извлеченные из зданий (через oBMS). Интерфейс настраивается в соответствии с потребностями различных заинтересованных сторон (управляющие объектами и зданиями, ЭСКО и жильцы) с помощью многоразовых визуальных компонентов или виджетов, чтобы гарантировать, что пользователю предоставляется только самая актуальная информация, необходимая для понимания эффективности их здания.

В настоящее время энергетические аудиты обычно проводятся один раз, например, ежегодно для отчетности, однако такой подход может привести к упущенным возможностям для внесения изменений, которые могут оказать положительное влияние на использование энергии (газ, электричество, вода). Таким образом, основная платформа TOPA способствует смещению взглядов на методологию непрерывного аудита, при которой управляющий зданием или объектом может быстро реагировать на динамику в зданиях (использование, обитатели и системные сбои). Это дополнительно подкрепляется объединением моделей, таких как прогнозирование энергии (тепловой и электрической) и занятости, с необработанными эксплуатационными данными (например, счетчиками энергии), что позволяет лучше представить производительность здания и, в конечном итоге, улучшить процесс принятия решений.

3. Дополнительные услуги TOPAs

TOPAs предоставляет модели прогнозирования энергопотребления для тепловой (нагрев и охлаждение) и электрической (штепсельные нагрузки, освещение и т. д.) энергии зданий. Они генерируют прогноз потребления энергии на один день вперед и, таким образом, могут помочь руководителям объектов лучше понять производительность своих зданий, а также поддержать надзор и оптимизацию работы инженерных сетей. Кроме того, прогнозы энергопотребления могут использоваться в усовершенствованных алгоритмах управления, например, для переключения нагрузки или планирования расписания систем энергоснабжения.

TOPAs в настоящее время исследует два метода моделирования с различными внутренними структурами модели. В моделях белого ящика используются аналитические отношения, описываемые физическими уравнениями, такими как энергетический или массовый баланс, в то время как модели черного ящика не имеют физического смысла и основаны на статистических соотношениях между входными и выходными данными. Модели «черного ящика» генерируют прогноз потребления энергии на ежедневной основе в виде выходных данных с помощью функций, оснащенных исключительно данными измерений и прогнозами погоды и занятости. Из-за лежащего в их основе принципа точность прогнозирования моделей черного ящика в значительной степени зависит от качества и количества доступных данных измерений. Модели белого ящика, напротив, могут достигать более высокой точности и по-прежнему давать пригодные для использования результаты, если данные измерений отсутствуют или недостаточны. Тем не менее, они требуют, как правило, больших усилий по моделированию и более высокого уровня информации о физике здания (например, U-значения фасадов и окон, геометрическая информация), которая должна быть собрана в первую очередь и иногда труднодоступна в существующих зданиях. В TOPA NIM постоянно предоставляет эту информацию моделям прогнозирования.

Использование прогнозов на основе моделей в повседневном управлении энергопотреблением зданий требует точных и надежных моделей. В базовой системе TOPA был разработан непрерывный и автоматический процесс адаптации моделей для учета сезонных и эксплуатационных изменений в зданиях. Модели итеративно повторно калибруются с новыми данными с еженедельной или ежемесячной моделью. Для моделей черного ящика это делается путем повторной подгонки базовых функций к новым доступным образцам данных. Для моделей белого ящика методы оптимизации на основе моделирования используются для калибровки свободных и неопределенных физических свойств здания или параметров, связанных с использованием.

Кроме того, TOPAs предоставляет модуль обнаружения и диагностики неисправностей (FDD), который предназначен для автоматического обнаружения неисправностей, неисправностей и отклонений в работе в системах здания, таких как, например, системы отопления, вентиляции и кондиционирования воздуха. FDD может выявлять источники незапланированного энергопотребления во время эксплуатации зданий, снижая их влияние и, таким образом, способствуя сокращению разрыва между ожидаемым и фактическим энергопотреблением. Метод FDD [4], применяемый в TOPA, основан на качественных моделях, которые генерируются стохастической качественной идентификацией из данных временных рядов, полученных с базовой платформы. При обнаружении неисправности результаты вместе с возможными диагнозами передаются на ЧМИ.

4. Демонстрация и первые результаты

Энергосбережение: Технологический институт Корка (CIT) — это кампус колледжа, расположенный на юге Ирландии. Он состоит из нескольких зданий с различным назначением (например, классные комнаты, офисы, лаборатории и рестораны), возрастом (от начала 70-х годов до новых разработок и модернизированных зданий) и, как таковыми, с различными требованиями к управлению энергопотреблением и производительностью. Как государственное учреждение колледж должен достичь очень амбициозных целей в области энергоэффективности, определенных директивами ЕС и национальными директивами, а именно сократить потребление энергии на 33% к 2020 году во всем кампусе. Для этого офисы зданий и поместий внедряют непрерывный процесс аудита посредством сертификации ISO 50001. Серьезной проблемой для менеджера кампуса является то, что в настоящее время на объекте развернуто несколько различных BMS, что очень затрудняет извлечение, опрос, интерпретацию и оценку данных об энергоэффективности. TOPA были развернуты в CIT, чтобы уменьшить эту сложность. Менеджер кампуса теперь может иметь уровень сайта и строить конкретное представление о производительности с визуализацией соответствующих показателей энергоэффективности и агрегированных наборов данных. Благодаря использованию ТОПА удалось выявить начальные потенциалы энергосбережения в теплоснабжении здания кампуса за счет неисправности ТЭЦ и котельных. Экономия составляет около 12%, что соответствует 7,6 МВтч и 1,9тонн CO2 и может быть достигнута с помощью малозатратных мер путем улучшения стратегии управления предприятием. Дальнейший анализ в настоящее время проводится в кампусе CIT, а также на двух дополнительных демонстрационных площадках во Франции и Ирландии.

Прогнозные модели: Модель белого ящика здания CIT была разработана и откалибрована с использованием данных измерений. Одновременно были обучены и протестированы модели черного ящика, основанные на пяти различных подходах к регрессии (множественная линейная регрессия, регрессия методом опорных векторов, регрессия гауссовского процесса, регрессия k-ближайших соседей, регрессия случайного леса) на данных измерений, полученных из oBMS, и их результатах. были сопоставлены друг с другом. Было обнаружено, что регрессия случайного леса (RFR) обеспечивает наибольшую точность с точки зрения коэффициента детерминации и нормализованной средней абсолютной ошибки среди анализируемых методов. Характеристики, используемые в RFR, включают температуру наружного воздуха, общую занятость и тип дня. Итоговые коэффициенты детерминации для тестового и тренировочного периодов составляют Rтест2=0,651 и Rтрен2=0,89. 8. Тем не менее, из-за ограниченного объема имеющихся данных на данном этапе проекта имеются предварительные результаты. На рис. 2b показано, что применяемая модель достигает как хорошей точности прогноза (февраль, май 2017 г.), так и больших отклонений (март–апрель 2017 г.).

5. Выводы

В этом документе представлен подход TOPA к сокращению разрыва между фактическим и прогнозируемым энергопотреблением зданий. Базовая платформа абстрагирует неоднородность зданий и обеспечивает непрерывный аудит и мониторинг. Дополнительные услуги были разработаны, чтобы способствовать сокращению разрыва в энергоэффективности.

Благодарности

Эта работа частично финансируется проектом h3020 TOPAs (грант 676760).

Вклад авторов

Работа, описанная в этой статье, является совместной работой авторов в рамках проекта h3020 TOPAs (грант 676760). Все вклады авторов важны и ценны, поэтому авторы перечислены в алфавитном порядке. Более подробно вклады заключаются в следующем. Сюзанна Лесек и Сюзан Ри работали над общей структурой и написанием статьи. Максим Лувель работал над LINC и написал раздел о LINC/RTU. Джорн Пленигс написал раздел oBMS/NIM и реализовал основные элементы oBMS. Алан МакГибни работал над HMI и написал соответствующие разделы. Николас Рехаут и Доминик Выстрчил работали над моделями прогнозирования, а также над FDD и написали соответствующие разделы в статье.

Конфликт интересов

Авторы заявляют об отсутствии конфликта интересов.

Ссылки

1. Лувель, М.; Пакулл, Ф. ЛИНК: Компактная, но мощная среда координации. В материалах Международной конференции по моделям и языкам координации, Берлин, Германия, 3–5 июня 2014 г.; Springer: Берлин, Германия, 2014 г.; стр. 83–98. [Google Scholar]
2. Ploennigs, J.; Хенсел, Б.; Дибовски, Х .; Kabitzsch, K. BASont — онтология модульной адаптивной системы автоматизации зданий. В материалах 38-й ежегодной конференции IEEE Industrial Electronics Society (IECON 2012), Монреаль, Квебек, Канада, 25–28 октября 2012 г. ; стр. 4827–4833. [Академия Google]
3. МакГибни, А.; Ри, С .; Пленнигс, Дж. Открытая архитектура, управляемая BMS-IoT, для интернета зданий. В материалах 42-й ежегодной конференции IEEE Industrial Electronics Society (IECON 2016), Флоренция, Италия, 23–26 октября 2016 г.; стр. 7071–7076. [Google Scholar]
4. Мюллер, Т.; Круппа, К.; Лихтенберг, Г.; Рео, Н. Обнаружение неисправностей с помощью качественных моделей, сокращенных методами тензорной декомпозиции. IFAC-PapersOnLine 2015 , 48, 416–421. [Академия Google] [CrossRef]

Рисунок 1. Основные и дополнительные услуги TOPA.

Рисунок 1. Основные и дополнительные услуги TOPA.

Рисунок 2. Результаты моделей TOPAs HMI и Add-on.

Рисунок 2. Результаты моделей TOPAs HMI и Add-on.

Примечание издателя: MDPI остается нейтральным в отношении юрисдикционных претензий в опубликованных картах и ​​институциональной принадлежности.

© 2017 авторами. Лицензиат MDPI, Базель, Швейцария. Эта статья находится в открытом доступе и распространяется на условиях лицензии Creative Commons Attribution (CC BY) (https://creativecommons.org/licenses/by/4.0/).

Очистные сооружения бытовых сточных вод ТОПАС

Основная информация

ТОПАС хозяйственно-бытовые сточные воды
очистные сооружения

ТОПАС 5 — ТОПАС 300 очистные сооружения бытовых сточных вод (на 5300 человек) используются для очистки всех сточных вод (включая стоки от стиральных и посудомоечных машин) ) от отдельных источников загрязнения. В основном это следующие:

• семейные дома,
• рекреационные объекты и коттеджи,
• гостиницы и пансионаты,
• ресторана.
Установки очистки сточных вод

поставляются в комплекте, включая крышку, без необходимости приобретения каких-либо дополнительных переходников в соответствии с глубиной приточного трубопровода. Для изготовления каркаса очистных сооружений ТОПАС тогда полипропиленовый материал 9Используется 0113, что обеспечивает долгий срок службы изделия.

В Чешской Республике очистные сооружения сертифицированы испытательной лабораторией SZ Brno (чтобы посмотреть сертификат, нажмите здесь). В то же время аттестации или сертификаты были выданы из следующих стран: Германии (Немецкий институт строительной техники), Румынии, Франции, Польши и России. Оригинальное техническое решение очистных сооружений ТОПАС защищено международным патентом № 282 411.

Описание деятельности

Мембранный нагнетатель воздуха

Очистные сооружения TOPAS работают по принципу очистки сточных вод с помощью активного ила в восходящих веществах . Воздух, необходимый для жизни микроорганизмов, подается с помощью небольшого бесшумного мембранного воздуходувки, расположенного непосредственно в установке. Воздуходувка вместе с дополнительным трехходовым электроклапаном также используется для питания воздушного насоса, который обеспечивает перекачку воды между отдельными камерами очистных сооружений.

Тип очистных сооружений TOPAS		Топас 5	Топас 8
Установленный вентилятор	—	Мембранный нагнетатель воздуха
		60 л/мин (18 кПа)	80 л/мин (18 кПа)
Шум (измеренный на расстоянии 1 м)	дБ	< 38	< 39
Объем подаваемого воздуха	м3/час.	3,3	3,9

Размеры очистных сооружений TOPAS

Установки очистки сточных вод TOPAS поставляются следующих размеров:
Т5, Т8, Т10, Т15, Т20, Т30, Т40, Т50, Т75, Т100, Т125, Т150, Т200, Т250, Т300 ), для которых построены соответствующие очистные сооружения. В настоящее время 1PE соответствует потреблению 150 литров воды в сутки.

Описание внутреннего пространства установки очистки сточных вод TOPAS

Подпись к рисунку
1	Эрлифт для неочищенной воды
2	Эрлифт для аэрирующего фильтра грубой грязи
3	Эрлифт для аэрации отстойника
4	Эрлифт для откачки отстойника
5	Эрлифт для всасывания полудоны песочного фильтра
6	Элемент аэрации бака активации
7	Аэрация отстойника
8	Эрлифт для чрезмерного ила
9	Выход эрлифта для сбора плавающей грязи с уровня отстойника
10	Эрлифт для аэрации песочного фильтра
11	Эрлифт для сбора грязи из песочного фильтра
12	Элемент аэрации накопительного бака
13	Аварийный поплавок
14	Поплавок управления
15	Ловушка для волос
16	Эрлифт для откачки шлама из шламонакопителя
17	Заземляющий электрод
18	Клапан трехходовой
19	Электрический распределительный щит
20	Воздуходувка
21	Поплавок для песочного фильтра

Технические характеристики (для TOPAS 5 300)

Примечание: Суточный расход воды может быть превышен на короткое время (около 2 дней) до 200%.
