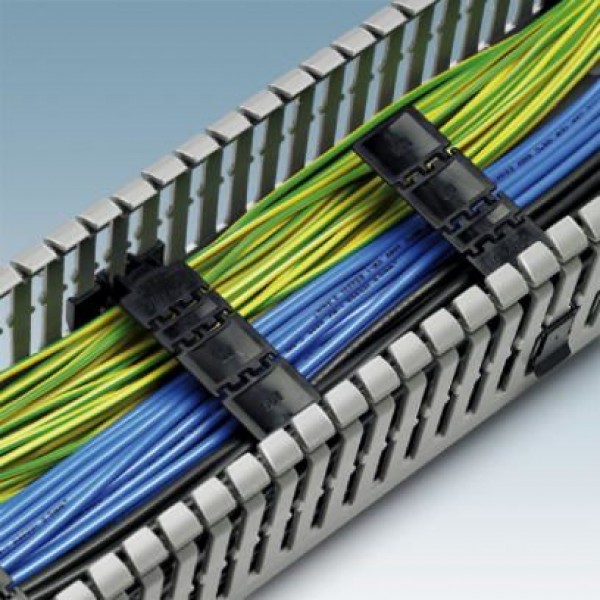

Укладка проводов: Как правильно укладывать провода в лоток

Жгутирование и укладка проводов в щитах: как же правильно? – CS-CS.Net: Лаборатория Электрошамана

Щит автоматики котельной, в котором все провода жёстко стянуты между собой

ВНИМАНИЕ! В этом посте я ни коим образом не ругаю Meldir, а описываю наш с ним личный опыт, который будет полезен другим и благодаря которому я навсегда решил не ныкать провода в щитах глубоко и далеко, а прокладыыать их максимально свободно.

Подниму один небольшой вопрос, в решении которого я всё-таки укоренился и не хочу его менять — лишь хочу его усовершенствовать. Вопрос этот о фиксации монтажных проводов при сборке щита. Дело в том, что в школах сборок щитов существует два враждующих лагеря. Один из этих лагерей можно назвать «Дизайнеры», а второй «Практики».

Дизайнеры стремятся получить красивый монтаж щита и поэтому стараются жгутировать все провода и жёстко фиксировать их стяжками. Дополнительно они прячут провода за DIN-рейки таким образом, что щит получается полпупустой: нет ничего лишнего, всё чистенько и аккуратно.

Практики — это бывшие дизайнеры после того, как они поработали в полях со своим же щитом и дошли до «Какой же козёл так всё закрепил! Хер подлезешь, тваюмать! А.. так это ж я! Чтобы я ещё раз такое сделал!». Практики понимают, что красоте место не везде и красота не должна мешать работе. Перед вами — щиток котельной с автоматикой переключения фаз и управления насосом скважины. Собирал его Meldir под один из заказов. Он писал про него на сообществе. Обратите внимание на фотки оттуда — там собрано всё как раз дизайнерски. Мне кажется, что любой сборщик щитов начинает именно с дизайнерского подхода и потом должен из этого вырасти.

В чём причина того, что мы жёстко стягиваем и прячем монтажные провода в щитах? А в том, что сборщик щитов не думает на десятки лет вперёд: что придётся что-то менять, переделывать или ремонтировать. А вдруг сделанная автоматика будет не нужна и её надо будет заменить? И вот во всех этих случаях как раз-то и надо будет дёргать красиво уложенные провода и перетряхивать их.

В общем, обучение методом Повешенного (аркан такой в Таро, который дрюкает очень сильно) в полях — самый лучший способ понять, почему нельзя прятать и жёстко крепить монтажные провода в щите. Этот самый щит котельной нам с Meldir дал повеселиться…

Всё началось с того, что в качестве переключателя фаз там стоял Меандр РВФ-01. И потом он заглючил нафиг настолько, что я даже его в сообществе ругал и постоянно обещался, как разберусь с проблемой, написать о том, какое дерьмо делает Меандр. РВФ-01 был заменён на РВФ-02, который тоже стал глючить…

..а потом Meldir позвал меня, и я вынес вердикт: «Меандр — в топку! Ставим НоваТэк ПЭФ-301», который у меня валялся дома про запас. РВФ-01/02 занимают один модуль, а ПЭФ-301 — три модуля. И вот тогда-то и понадобилось подвинуть контакторы и немного перетряхнуть схему их подключения.

Щит полез перебирать я. Я радостно скрутил РВФ, пару контакторов и, думая что я сейчас «вот этот вот проводок подтяну» натолкнулся на стяжки =) Я был очень наивен, думая что можно подтянуть жгут и раскусить часть стяжек — Meldir’а так пропёрло собирать этот щит, что он стяжки закрепил за клеющие площадки сзади рейки. А чтобы площадки не оторвались — ещё и супер-клеем их приклеил.

В щите демонтирована часть автоматики — а провода не достать!

Поэтому маты начались, когда понадобилось залезть за рейку. Кое-кто из моих учеников вообще обожает прикручивать сзади DIN-рейки перфорированный короб и прятать туда все провода. Это тоже будет выглядеть охрененно красиво. Но что будет, если понадобится что-то переделать? Ведь щит будет установлен и подключен и к задней части рамы доступа не будет ВООБЩЕ!

Все провода жёстко стянуты между собой и приклеены за рейкой

В итоге нам пришлось доразбирать щит и снимать с него DIN-рейку целиком. После этого мы смогли раскусить стяжки и освободить нужные провода в жгуте.

Все провода жёстко стянуты между собой и приклеены за рейкой

В итоге после переделки щита у нас получился вот такой вот монтаж. Кросс-модуль сбора питания с контакторов пришлось кинуть сбоку, потому что в щите не осталось свободного места. Это, кстати, тоже урок всем — оставляйте максимум свободного места в щитах. В данном щите свободное место было, но оказалось что надо добавить десяток автоматов для насосов котельной, и это место сожралось. Всё это тоже надо учитывать при сборке щитов!

Переделанный щит котельной

ВЫВОДЫ. Для себя я решил одно: я не собираюсь гнаться за дизайнерами и оставляю свои старые методы сборки щитов и разводки проводов, а именно:

• Я прокладываю монтажные провода за DIN-рейками, рассчитывая на то что подключать провода отходящих линий люди будут поверх модульки (не за DIN-рейками). Поэтому я пишу в своих инструкциях о том, что в моих щитах ни в коем случае нельзя проводить провода отходящих кабелей за DIN-рейками.
• Монтажные провода я прокладываю по самым коротким трассам. Если эти трассы короткие и идут по соседним DIN-рейкам — то я их не стягиваю и не фиксирую.
• Фиксирую я только те трассы проводов в щите, которые можно назвать «магистральными»: с контактора на кросс-модуль. С каких-нибудь удалённых клемм (внизу щита) до модульки в середине щита. В этих случаях имеет смысл провода от этих клемм жгутировать и закрепить именно этот отдельный жгут.
• Там, где проводов будет много и они будут идти общей трассой (например от ПЛК к блоку реле) я буду стараться ставить какие-нибудь открытые держатели или перфорированный короб, чтобы не жгутировать провода между собой. Но эти держатели или перфокороб должны быть открыты СВЕРХУ щита, а не за DIN-рейками!
• В силовых шкафах (TwinLine, например, которые я сейчас собираю) я буду использовать держатели кабелей от системы EDF/WR (ED44P10, ED45P10 — пример фотографии тут). Эти держатели как раз созданы не для того, чтобы получить закрытую трассу прокладки проводов, а для того чтобы поддерживать провода! Вот в чём их ценность и почему я буду использовать именно их. Такие держатели не дадут проводам расползаться, но одновременно позволят достать или вытянуь отдельный провод из жгута!

Вот кусочек внутреннего монтажа моего первого большого шкафа TwnLine. У самого верхнего уголка фотографии вы можете увидеть стянутые стяжками жгуты — это питание, которое идёт от реверсивных рубильников на контакторы и с контактров на кросс-модули.

Эти линии трёхфазные (3L+N), поэтому их можно сожгутовать и не трогать. Или трогать целиком.

А вот после кросс-модулей у меня все провода висят свободно, потому что надо оставить возможность легко отыскать провод от нужного дифавтомата и переключить его на другую фазу или даже на другой кросс-модуль. Единственная моя ошибка именно тут — это как раз то, что я постеснялся заказать ED44P10 и окультурить эти провода после кросс-модулей. Я уже исправился: на все новые шкафы я стал вписывать по нескольку пачек этих фиксаторов.

Моя сборка щитов (Cs-Cs.Net). Провода в нужных местах лежат свободно

Видите, как всё сложно? Видите, сколько нюансов есть даже в таких мелочах? И чем дальше я погружаюсь в ABB, тем больше понимаю то, что бОльшая часть их решений была разработана не просто ради маркетинга. Например в самом начале мне эти держатели кабелей ED44P10 казались тупыми и ненужными пластмассками, которые стоят дорого и не способны как следует зажать провода. А теперь я понимаю, для чего они были созданы и почему были созданы именно такими.

Как правильно организовать сетевой кабель в серверных шкафах

Организация кабелей в серверных шкафах — творческая и одновременно технически непростая работа, требующая логического мышления и способности предусматривать возможные изменения в структурированной кабельной системе (СКС). Единых стандартов и правил укладки сетевых шнуров в серверные шкафы не существует. Все, что написано в инструкциях к сетевому оборудованию по теме — рекомендации.

Процесс конструирования СКС больше относится к инженерным работам, нежели к системному администрированию. Однако, многие сисадмины решают эти задачи самостоятельно. Грамотная укладка сетевого кабеля в серверном шкафу позволит обеспечить одновременно:

• Надлежащую работу системы охлаждения, а проще говоря – циркуляцию воздуха.
• Возможность потенциального масштабирования сети.
• Сокращение времени на поиск неисправностей.
• Возможность быстрой замены отдельного оборудования и целых модулей в серверном шкафу.
• Удобство обслуживания.

Грамотный кабель-менеджмент – это отсутствие путаницы в проводах и приятный вид их аккуратной и продуманной укладки.

Маркировка

Имея внутри серверного шкафа сотни концов сетевого кабеля, быстро разобраться в подключениях поможет грамотная маркировка. Подписывать провода или целые пучки можно маркером, однако, такой способ выделения хоть и самый дешевый и простой, но крайне неудобен на практике. Есть проверенные методы маркировки кабелей, которые подойдут даже профессиональным монтажникам СКС.

Маркировка цветом

Использовать кабели разного цвета можно для их маркировки несколькими способами:

• По типу — для оптоволокна один цвет, для витой пары категории CAT 5e — другой и т. п. Учитывая количество доступных оттенков, так можно визуально отделить друг от друга любые типы кабеля.
• По назначению — индивидуальный цвет для кабелей, выполняющих конкретную роль, например, подключающих пользовательскую технику, обеспечивающих работу непосредственно серверного шкафа (внутренняя проводка). Таким способом можно отделять целые трассы, выходящие за пределы здания.
• По подключенным участкам офиса или целой компании. Тут стратегия маркировки заключается в цветовой разбивке проводки по офисной площади или этажам, к которым относятся кабели.

Контрастная разница между цветом проводки позволит быстро определить ее принадлежность к условной группе.

Маркировка этикетками

Использование этикеток совместно с цветовой маркировкой или как самостоятельный способ идентификации позволит пометить каждый провод индивидуально. Делать это лучше с двух концов. Для этого подойдет самый простой принтер этикеток, к которому потребуется докупить расходники.

Долговечность и надежность маркировки обеспечивают термоусаживаемые этикетки. В их основе — эластичный пластик. Для фиксации таких этикеток на кабеле потребуется соответствующий инструмент.

Сортировка и укладка кабелей

Группировка проводов по типу и назначению формирует понятную структуру внутри серверного шкафа. Это заметно упрощает обслуживание и масштабирование сети, подключение оборудования. Кабели группируются в пучки с помощью разнотипных зажимных приспособлений. В итоге получается организованный и чистый монтаж.

Стяжки

Классические пластиковые хомуты-стяжки — наиболее очевидный вариант группировки проводов. Они дешевые, продаются в любом хозяйственном или строительном магазине, имеют разные размеры и цвет, что может служить дополнительной маркировкой. Однако использование стяжек — это больше полумера или временное решение в случае профессионального монтажа, так как есть более универсальные зажимные приспособления. К тому же, пластиковые хомуты — одноразовые.

Хомуты на липучках

Аналог одноразовых пластиковых стяжек — многоразовые хомуты в виде нейлоновых лент с липучками. По надежности они не уступают, но более удобны. При масштабировании или обслуживании сети упрощается доступ к отдельным шнурам, их извлечение из пучка, дополнение последнего новыми проводами.

Гребенки

Организатор типа «гребенка» монтируют совместно с патч-панелями. Он представляет собой металлический или пластиковый корпус с крышкой, монтажными отверстиями и перфорациями с противоположных сторон, сквозь которые пропускаются провода. Основную часть проводов укладывают внутри корпуса и выводят к кабельному входу в шкаф.

Организатор с кольцами

Аксессуар используют для укладки как больших жгутов, так и одиночных проводов. Представляет собой планку с монтажными отверстиями, на которой закреплены кольца с прорезью для укладки провода (примеры кольцевых кабельных органайзеров можно посмотреть по ссылке). За счет вращения вокруг своей оси колечки устанавливаются в необходимом положении.

На рынке организаторы с кольцами представлены моделями, у которых планка может быть цельной (глухой) и с отверстиями. Последние обеспечивают подачу кабелей прямо через корпус.

Организатор типа «кольцо»

Этот организатор используют там, где планируется укладка кабельного массива. Его преимущество — установка в любом месте, где есть направляющие подходящего размера. Кольца бывают нескольких типоразмеров, фиксация может быть центральной или боковой. Преимущество «колец» — значительная экономия места в и без того ограниченном пространстве серверного шкафа.

Нагрузка на кабель

Во время укладки кабелей в серверном шкафу в них может возникнуть механическое напряжение. Происходит это по нескольким причинам:

• Чрезмерное натяжение провода.
• Чрезмерное стягивание кабельных пучков зажимными приспособлениями.
• Фактический радиус загиба менее его допустимого значения, и/или угол превышает 90°.

Ограничения в минимальном радиусе изгиба для кабелей на основе витой пары существуют из-за индивидуального шага скрутки проводников. Данный параметр можно узнать у производителя кабельной продукции. Обычно он составляет от 4 до 10 внешних диаметров, в зависимости от типа шнура на основе витых пар.

Общие принципы кабель-менеджмента

Вертикальную прокладку проводов внутри серверного шкафа выполняют по бокам. Такой подход не только проще с точки зрения монтажа, но и обеспечивает свободное движение воздуха между дверями для лучшего охлаждения расположенных внутри устройств.

Разводка проводов должна одновременно обеспечивать требуемую плотность оборудования, его комфортную замену, добавление, обслуживание и перемещение. В некоторых случаях необходимо расположить патч-корды в едином направлении. Сэкономить свободное место поможет использование проводов с уменьшенным диаметром.

Для сохранения целостности разъемов на соединителях рекомендуется использовать вертикальные органайзеры с закругленными вставками. Это позволит избежать изломов кабеля, одновременно удовлетворяя требования радиуса изгиба.

Несмотря на приведенные рекомендации, отточить мастерство кабель-менеджмента возможно исключительно постоянной практикой. Тем не менее аккуратно уложить проводку в серверном шкафу способен каждый. А это уже само по себе способно обеспечить относительное удобство обслуживания и поддержки расположенного тут сетевого оборудования.

Прокладка подземных кабелей | electriceasy.com

Подземные кабели, конечно же, предназначены для установки или прокладки под землей. Надежность подземной кабельной сети в значительной степени зависит от правильной прокладки кабелей, качества кабельных соединений и отводных соединений и т. д. Существует три основных метода прокладки подземных кабелей : (i) прямая прокладка, (ii) втягивание. система и (iii) твердая система. Эти три метода объясняются ниже с их преимуществами и недостатками.

Прямая прокладка подземных кабелей

Этот метод является самым популярным, так как он прост и дешев. Кабели, прокладываемые этим методом, должны быть покрыты битумированной бумагой и мешковиной, чтобы обеспечить защиту от коррозии и электролиза. Процедура прямой прокладки заключается в следующем.

Процедура укладки

• Выкапывается траншея глубиной около 1,5 м и шириной 45 см.
• Затем траншея засыпается слоем мелкого песка толщиной 10 см.
• Кабель проложен по песчаной подушке. Песчаная подушка защищает кабель от влаги из земли.
• Затем проложенный кабель снова засыпают слоем песка толщиной около 10 см.
• При прокладке нескольких кабелей в одной траншее расстояние между ними по горизонтали или по вертикали составляет около 30 см, чтобы уменьшить эффект взаимного нагрева. Расстояние между кабелями также гарантирует, что неисправность одного кабеля не повредит соседний кабель.
• Затем траншея засыпается кирпичом и землей для защиты кабеля от механических повреждений.

Преимущества

• Проще и дешевле двух других методов
• Тепло, выделяемое кабелями, легко рассеивается в земле.

Недостатки

• Для прокладки новых кабелей для удовлетворения повышенных требований к нагрузке необходимо выполнить совершенно новые земляные работы, стоимость которых равна стоимости новой прокладки.
• Изменения в кабельной сети непросты.
• Стоимость обслуживания выше.
• Определить место неисправности сложно.
• Этот метод нельзя использовать в перегруженных районах, таких как мегаполисы, где земляные работы слишком дороги.

[Также читайте: Типы подземных кабелей]

Система выдвижения

В этом методе чугунные или бетонные трубы или каналы прокладываются под землей с люками в подходящих местах вдоль трассы кабеля. Затем кабели протягиваются в трубы из люков. Обычно вместе с тремя кабельными каналами предусмотрена дополнительная труба/канал для прокладки соединений релейной защиты и контрольных проводов. Расстояние между люками должно быть таким, чтобы было легче протягивать кабели. На поворотах или при изменении направления трассы радиус поворотов должен быть больше. Кабели, которые должны быть проложены таким образом, не должны быть армированы, но должны быть снабжены мешковиной и джутом, чтобы защитить их при протягивании.

Преимущества

• Ремонт, добавление или изменение кабельной сети можно легко производить из колодцев без повторных земляных работ.
• В этом методе, поскольку кабели не должны быть армированы, процедура соединения кабелей упрощается.
• Стоимость обслуживания значительно ниже.
• Меньшая вероятность возникновения неисправности благодаря надежной механической защите, обеспечиваемой системой.

Недостатки

• Начальная стоимость очень высока.
• Из-за неблагоприятных условий отвода тепла снижается допустимая токовая нагрузка кабелей.

[Также читайте: Основы передачи электроэнергии]

Твердая система

В этом методе кабель укладывается в желоб из чугуна, керамогранита, асфальта или обработанной древесины. Когда кабель уложен на место, желоб заполняется битумно-асфальтовым составом, а затем засыпается. Кабели, проложенные таким образом, могут быть просто покрыты свинцом, так как желоб обеспечивает хорошую механическую защиту.
Этот метод в настоящее время используется очень редко, так как он более дорогой, требует квалифицированной рабочей силы и благоприятных погодных условий.

Прокладка кабеля под землей Все, что вам нужно знать

Охрана природы, природные объекты, эстетика и пространство делают прокладку кабелей под землей неизбежной и необходимой. Подземная прокладка кабеля имеет дополнительные преимущества в виде снижения передачи потери и снижение риска потери обслуживания в случае экстремальных погодных условий.

Что такое подземная прокладка кабеля?

Содержание

• 1 Что такое подземная прокладка кабеля?
• 2 Преимущества укладки подземного кабеля
• 3 Процедура и установка подземного кабельного укладки
• 4 Прямой укладчик
  • 4.1 Преимущества:
  • 4.2 Диссыгрывание:
• 5. В Системе
  • 5.15.15.27.27.27.27.27.27.277.27.277.27.
  • 6 Цельная система
    • 6. 1 Преимущества:
    • 6.2 Недостатки
  • 7 испытаний подземной прокладки кабеля
  • 8 Часто задаваемые вопросы
    • 8.1 Какова минимальная глубина прокладки кабеля под землей?
    • 8.2 Каков метод прокладки кабеля?
    • 8.3 Как глубоко кабель должен быть проложен под землей?
    • 8.4 Какой должна быть нормальная глубина прокладки кабелей?
    • 8.5 В чем преимущество прямой прокладки подземных кабелей?

  В местах с ограниченным пространством для кабелей, особенно в городских районах, эффективным методом является подземная прокладка кабелей. Телекоммуникации или электроэнергия могут передаваться по подземным кабелям. Данные передаются из одной точки в другую по кабелю, проложенному по земле, а не по висящим на опорах и башнях в подземной кабельной системе.

  По сравнению с воздушными кабелями, под землей кабели не видны невооруженным глазом и, следовательно, сохраняют эстетическая красота. Для этого необходимо вырыть соответствующие траншеи и процесс должен выполняться систематически, чтобы гарантировать успех и минимальные требования к обслуживанию.



  Преимущества подземной прокладки кабеля

  Изменение климата сделало экстремальные погодные условия более частыми. Чтобы иметь бесперебойное электроснабжение и телекоммуникации, важно, чтобы наша инфраструктура была спланирована и оборудована таким образом, чтобы выдерживать суровые погодные условия. Следующие преимущества делают подземные кабельные системы предпочтительным выбором:

  • Увеличенный срок службы – Подземные кабели имеют гораздо больший срок службы, чем воздушные кабели.
  • Сокращение затрат на техническое обслуживание – Меньшее воздействие природных явлений, таких как падающие ветки, сильный ветер и дождь, снижает потребность в техническом обслуживании.
  • Предотвращение несчастных случаев- Воздушные кабели могут обрушиться на здания и автомобили и подвергнуть находящихся рядом с ними опасности поражения электрическим током. В этом плане подземная прокладка кабеля более безопасна.
  • Непрерывная работа – Защищенные от внешних факторов подземные кабели обеспечивают бесперебойное питание или обслуживание.
  • Отсутствие препятствий – Подземные кабельные системы полностью скрыты от глаз и не создают препятствий для собственности.
  • Требуемая минимальная площадь – Воздушные кабели требуют много места для установки опор, тогда как для подземных кабелей требуется очень ограниченная полоса земли.
  Порядок и устройство подземной прокладки кабеля

  Эффективность и эффективность подземной кабельной системы зависят от правильной прокладки кабеля, качества кабельных соединений и ответвлений. Существует три способа прокладки кабеля под землей. Процедура, применяемая в каждом методе, следующая:

  Прямая укладка

  Этот метод требует рытья траншеи глубиной 1,5 м и шириной 0,45 м, которая затем засыпается слоем песка. Кабели укладываются в траншеи и засыпаются слоем песка толщиной 10 см. Для защиты от механических повреждений траншею закрывают кирпичом и другими материалами.

  Если требуется прокладка более одного кабеля в траншее расстояние между осями по горизонтали или вертикали равно 30 см. предусмотрены для предотвращения взаимного нагрева.



  Преимущества:
  • Самый простой и дешевый способ прокладки кабеля под землей
  • Вырабатываемое тепло рассеивается в земле.
  Недостатки:
  • Высокая стоимость обслуживания
  • Трудно определить точное местонахождение неисправности
  • Переделки кабельной сети затруднены.
  Всасывающая система

  В подходящих местах вдоль кабельной трассы располагаются каналы или трубопроводы из чугуна, бетона или глазурованного камня с люками. Люки используются для протягивания кабеля на место.



  Преимущества:
  • Люки сделать доп, ремонт простота обслуживания
  • Низкая стоимость обслуживания
  • Механическая защита снижает возникновение неисправностей.
  Недостатки:
  • Высокая стоимость установки
  • Низкое рассеивание тепла благодаря сгруппированному кабели.
  Сплошная система

  Подземные кабели прокладываются в открытых трубах или желобах вдоль кабельной трассы. Корыта обычно изготавливаются из асфальта, керамогранита или чугуна. Асфальтовая смесь используется для заполнения желобов после укладки кабеля.



  Преимущества:
  • Сильная механическая защита
  Недостатки
  • Требования к квалификации и рабочей силе привести к высоким затратам
  Проблемы подземной прокладки кабеля

  Различные проблемы в процессе прокладки подземные кабели:

  1. Высокая стоимость установки: Первоначальная стоимость установки подземной кабельной системы высока, поскольку к общей стоимости добавляются затраты на восстановление дорог и окружающей инфраструктуры.
  2. Разрешения и разрешения: Прежде чем приступить к копанию, необходимо получить ряд разрешений от соответствующих органов.
  3. Громоздкие модификации: Невозможность найти линии и отдельные участки делает утомительным добавление или изменение линии.
  4. Препятствия на трассе кабеля: Трасса кабеля должна быть спроектирована с учетом любых препятствий, которые могут быть на трассе.
  5. Требования к изоляции: Слои изоляции необходимы для подземных кабелей, чтобы выдерживать потоки высокого напряжения.
  Часто задаваемые вопросы
  Какова минимальная глубина прокладки кабеля под землей?

  Минимальная глубина прокладки кабеля ниже земля варьируется в зависимости от допустимого напряжения кабеля. Глубина должна быть не менее 0,9 м для кабелей от 3,3 кВ до 11 кВ, 1,05 м для кабелей от 22 кВ до 33 кВ. минимальная глубина кабеля низкого напряжения должна быть 0,75 м.

  Какой способ прокладки кабеля?

  Надежность кабельной сети зависит по способу укладки и креплению фитингов, таких как концевые кабельные муфты, муфты, ответвительные соединители и т. д. Метод прокладки определяет подход, который будет сопровождаются рытьем траншей, монтажом воздуховодов и расположением кабели. В основном существует три метода прокладки кабелей под землей. бывают прямой прокладки, вкатной и сплошной системы.

  На какой глубине кабель должен быть проложен под землей?

  Требования к глубине зависят от топография местности. Для пересечений дорог и дренажных канав, которые еще не быть законченным, стандартная глубина варьируется от 30 до 42 дюймов. Если земля остается замороженным в течение длительного периода времени, то глубина должна быть не менее 30 дюймов. Переходы через проезжую часть требуют более глубокой копки со стандартной глубиной 42 дюймы.

  Какой должна быть нормальная глубина прокладки кабеля?

  Нормальная глубина прокладки кабелей составляет зависит от климатических условий и местности.
