Водяной строительный уровень > %







В чем главное достоинство водяного уровня? Почему он до сих пор жив и его не вытеснили лазерные нивелиры?



Основное преимущество ( кроме дешевизны и доступности) – он никогда не обманет.

Возможны ошибки в 3-5 мм. Но он стабилен в показаниях. В отличии от электронного. Чтобы быть уверенным в показания электронного инструмента, необходимо делать поверки. Желательно чаще и после каждого падения.

Принцип действия водяного уровня основан на  одном из законов гидростатики – законе сообщающихся сосудов. Правило сообщающихся сосудов необходимо соблюдать всегда при работе с уровнем.  Если во время замера, кто–то наступит на шланг или он перегнется, то закон нарушается, и показания становятся неверные.

Главная деталь уровня – шланг. Прозрачные колбы, которыми обычно снабжены магазинные образцы, лишнее усовершенствование. При пониженных температурах, когда полиэтилен “дубеет”, шланг слетает с колбы.

Набирать воду в колбы неудобно, идет подсос лишних пузырьков воздуха.



Как сделать водяной уровень самому?



Для этого нужен полиэтиленовый шланг и все!

Подойдет толстостенный шланг с хорошей прозрачностью. Толстостенный шланг не ломается при изгибе, и  жидкость свободно перемещается по всей длине. Со временем, шланг мутнеет, и видимость уровня воды ухудшается. Ультрафиолет губителен для полиэтилена. Возможна комбинация со стеклянными трубками на конце. Стекло не меняет цвет, но бьется.



Два водяных уровня различного диаметра и толщины.

Какой брать шланг, тонкий или толстый?



Однозначно толстый. В тонком шланге перетекание воды происходит медленно, приходится выжидать некоторое время, прежде чем поставить метку. В тонком шланге плохо виден уровень воды (колбы дают наилучший результат и это их единственный плюс).



Как заполнять водой уровень?



Главная проблема тонкого шланга – это мелкие пузырьки воздуха, которые образуются при наполнении водой. Даже если делать это методом подсоса, подняв емкость с водой для создания  большего давления. У шланга  диаметром 12 -15 мм такой проблемы нет, но, все равно емкость с водой (во время заправки водяного уровня) необходимо поднять на высоту 1-1.5 метра. Если втянуть воздух со шланга в себя, то вода потечет по шлангу. Необходимо дождаться, когда все воздушные пузыри пробегут по шлангу и закрыть пальцем отверстие.



Уровень с тонким шлангом приходится постоянно держать заправленным и  в подвешенном состоянии. Так есть гарантия, что показания будут правильные. Все микро пузырьки, со временем, выходят на поверхность.



Водяной уровень небольшого диаметра.



Какой длины брать шланг?



Для работы с гидроуровнем важно  дать отметки горизонта отдельного помещения с одной точки. Обычно длина помещения не превышает длину плиты перекрытия – 6 метров. Максимально возможная длина шланга, поэтому 10 метров. С коротким шлангом приходится делать переходы, что  увеличивает возможность ошибки.



Как пользоваться уровнем?



Если вы дважды обозначите  горизонтальную линию в одном и том же помещении и одним и тем же водяным уровнем, показания часто будут различные. Величина отклонения зависит от человеческого фактора. Поверхность  жидкости в шланге располагается не строго вертикально, а с небольшим радиусом. Разница между верхней и нижней точкой 2 мм. Поэтому перед началом разметки необходимо договориться, какой уровень брать за основу.

На какой высоте делать горизонтальную линию не имеет значения. Важно, что бы эта линия совпала по периметру, что является доказательством истинного горизонта.

Поэтому, эту линию лучше отбить на уровне глаз или немного ниже. Важно смотреть, во время замеров,  на уровень жидкости под углом 90 градусов и ставить черточку на стене длиной не более 5 мм.

Чем больше длина отметки, которую вы рисуете, при переносе показаний водяного уровня на стену, тем больше возможная ошибка и вероятность того, что горизонтальная линия не совпадет по периметру. Для сверки, можно сопоставить две произвольные риски. Они должны совпасть или быть с небольшим отклонением (1 – 2мм)

Нанесенные отметки  необходимо соединить линиями, которые наносят с помощью отбивочного шнура.

Во время замеров, трубку уровня лучше ставить в угол помещения и выставлять отметки сразу на две стены. Так с большей вероятностью совпадут линии наносимые, отбивочным шнуром.



Недостатки водяного уровня.

• Первый недостаток – для работы с этим инструментом необходимо два человека.
• Для проведения замеров необходимо заливать в шлаг  воду.
• Периодически приходится менять шлаг из-за помутнения и перегибов.
• “Человеческий фактор” влияет на показания – каждый видит мир по своему.





Небольшой ролик по использованию  водяного уровня и  разметочного шнура.

Нанесение отметок на стенке бассейна.





Еще раз, та же информация, но другими словами, другим человеком и в другом  видеоролике:

Водяной уровень. Как пользоваться? Как сделать своими руками?

Ремонтные и строительные работы проводятся как профессионалами, так и начинающими специалистами. Для этого требуется немалое количество различных приборов, инструментов и приспособлений. Особое внимание стоит уделить измерительным приборам, ведь от них зависит качество работ. И, сегодня, мы поговорим о таком инструменте, как водяной уровень.

Для чего он нужен?

Для начала следует дать понятие водяному уровню. Им является совершенно несложный в работе инструмент, определяющий уровни поверхностей, которые расположены на расстоянии одна от другой в горизонтальной плоскости.  Принцип работы водяного уровня – использование так знакомых нам еще со школьного курса физики, сообщающихся сосудов.

При проведении ремонтных и строительных работ он зачастую просто необходим. Им пользуются, когда нужно установить подвесной потолок, наклеить обои, выровнить пол, зафиксировать на одном уровне различные предметы, например бра, картину и т.п. Причем, даже если это нужно сделать за углом или в разных помещениях. Ведь гидроуровень представляет собой маркированные сантиметрами колбы, соединенные между собой эластичной трубкой-шлангом. Эта незатейливая система наполняется жидкостью. Когда колбы располагаются строго в одной плоскости относительно пола или земли, то уровень воды в них одинаков. По простоте использования гидроуровень доступен не только для профессионалов, но и для новичков.

Как правильно пользоваться водяным уровнем?

Легче и быстрее работать с прибором, с хорошим прохождением жидкости в трубке. Для этого диаметр шланга должен быть примерно 10 или 12 мм. Что касается длины, то она зависит от габаритов помещения и может быть, как 3 метра, так и около 30 метров.  Новичкам лучше приобретать модели водяных уровней с резиновыми ползунками для колб. Это делает использование аппарата удобным. Вес инструмента небольшой – от 500 г до 1 кг, так что пользоваться им могут и дамы.

Как уже описывалось выше, трубка прибора наполняется водой, обычно комнатной температуры. Далее следует внимательно соизмерять уровень этой воды в емкостях. Чтобы сделать отметку на заданной высоте, один резервуар остается на месте, второй двигается в нужном направлении. Нужно строго следить, чтобы в этот момент на трубке не было даже малейших заломов и изгибов. Несколько секунд стоит подождать, пока исчезнут незначительные колебания воды в приборе. Контрольные отметки необходимо сделать тогда, когда уровень жидкости будет строго совпадать в обеих колбах.

Следует заранее подготовиться к работе с гидроуровнем. Ведь для этого вам понадобится не только сам прибор, но и еще несколько подручных инструментов, а именно: ковшик, а лучше маленькая лейка, для наполнения уровня водой; небольшая воронка; рулетка и линейка; скотч; карандаш. По желанию для яркости воды можно использовать краситель. Ну, и конечно, все работы с водяным уровнем нужно проводить с привлечением помощника. Если работать в одиночку, то придется делать фиксатор для одной из колб, например, крюк или иное крепление.  Это усложняет использование уровня. Все-таки конструкция инструмента предусмотрена для участия в работе с ней двух человек.

Чтобы не было погрешностей в измерении, водяной уровень следует тщательно промыть перед использованием, так как загрязнения могут дать сбой в точности отметок.

Не рекомендуется наполнять гидроуровень водой непосредственно из-под крана, так как в этом случае жидкость обогащается большим количеством кислорода, который может повлиять на точность уровня и легкий проток воды внутри инструмента. Поэтому мастера-профессионалы, идеально ровно устанавливающие отметки, часто используют кипяченую воду, исключающую содержание воздуха.

Плюсы и минусы

Строительный гидроуровень очень прост в использовании и имеет низкую стоимость. Гибкость трубки позволяет перемещаться между помещениями, заводить ее за углы, когда нет прямой видимости между объектами. Можно сделать выравнивание на достаточно большом расстоянии, а также работать за пределами самого помещения. Водяной уровень не подвергнут поломкам при падении, он легок в хранении.

К недостаткам же инструмента относятся подключение к работе двух человек. Используется он исключительно при положительных температурах, так как в противном случае вода просто замерзает. Прибор требует систематической смены жидкости, его нельзя использовать вблизи горячих и отопительных элементов (не ближе 2-х метров). Водяной уровень можно применять только для выравнивания в горизонтальных плоскостях. Вертикальные поверхности — не для него.

Водяной уровень своими руками

С помощью подручных материалов совсем несложно изготовить водяной уровень самостоятельно. Особенно, если следует произвести ремонт в квартире с небольшими помещениями. Для этого понадобится прозрачный, эластичный шланг-трубка; пара медицинских одноразовых шприцев; канцелярский ножик; емкость для жидкости; раствор мыла; качественный фломастер.

Мыльный раствор понадобится для удаления из трубки загрязнений, остатков производственных смазок. Для этого он пропускается через нее. Со шприцев нужно снять иглы и поршни. Конусы под иглы необходимо срезать канцелярским ножиком. Затем следует расширить отверстие в шприце до размеров диаметра трубки-шланга. Той стороной, где ранее находилась игла, следует вставить шприцы в трубку. Водяной уровень готов. Тем более, что шприцы уже промаркированы необходимыми для отслеживания уровня жидкости делениями.

В заключение  статьи будет справедливо заметить, что работы на крупных строительных объектах лучше проводить с использованием аналога гидроуровня – лазерного построителя плоскостей. Его луч имеет длину до 100 метров. Лазерный уровень может применяться при любых температурах. Работать с ним можно и в плоскостях любой направленности. Но цена этого прибора имеет высокую планку, поэтому окупается он в большом строительстве и в ремонте крупных объектов.

Строительный уровень. Какой лучше. Пузырьковый, лазерный или водяной

Необходимо ровно сделать кладку кирпича или отштукатурить стену, повесить полку или положить плитку в ванной? Основной помощник в этом деле на протяжении многих лет был, всем хорошо известный, отвес. Но прогресс не стоит на месте и сейчас уже существуют разные виды этого измерительного инструмента.

Уровни отличаются: по своему устройству, конфигурации, весу, длине и даже цене. Так какой же строительный уровень лучше? Давайте разбираться.

Виды строительных уровней. Их преимущества и недостатки.

Строительные уровни условно можно поделить на ручные и лазерные. К ручным строительным уровням относятся: пузырьковый и колпачковый (гидроуровень, он же водяной уровень или отвес). Рассмотрим более подробно: для каких работ подходит тот или иной строительный уровень, его достоинства и недостатки.

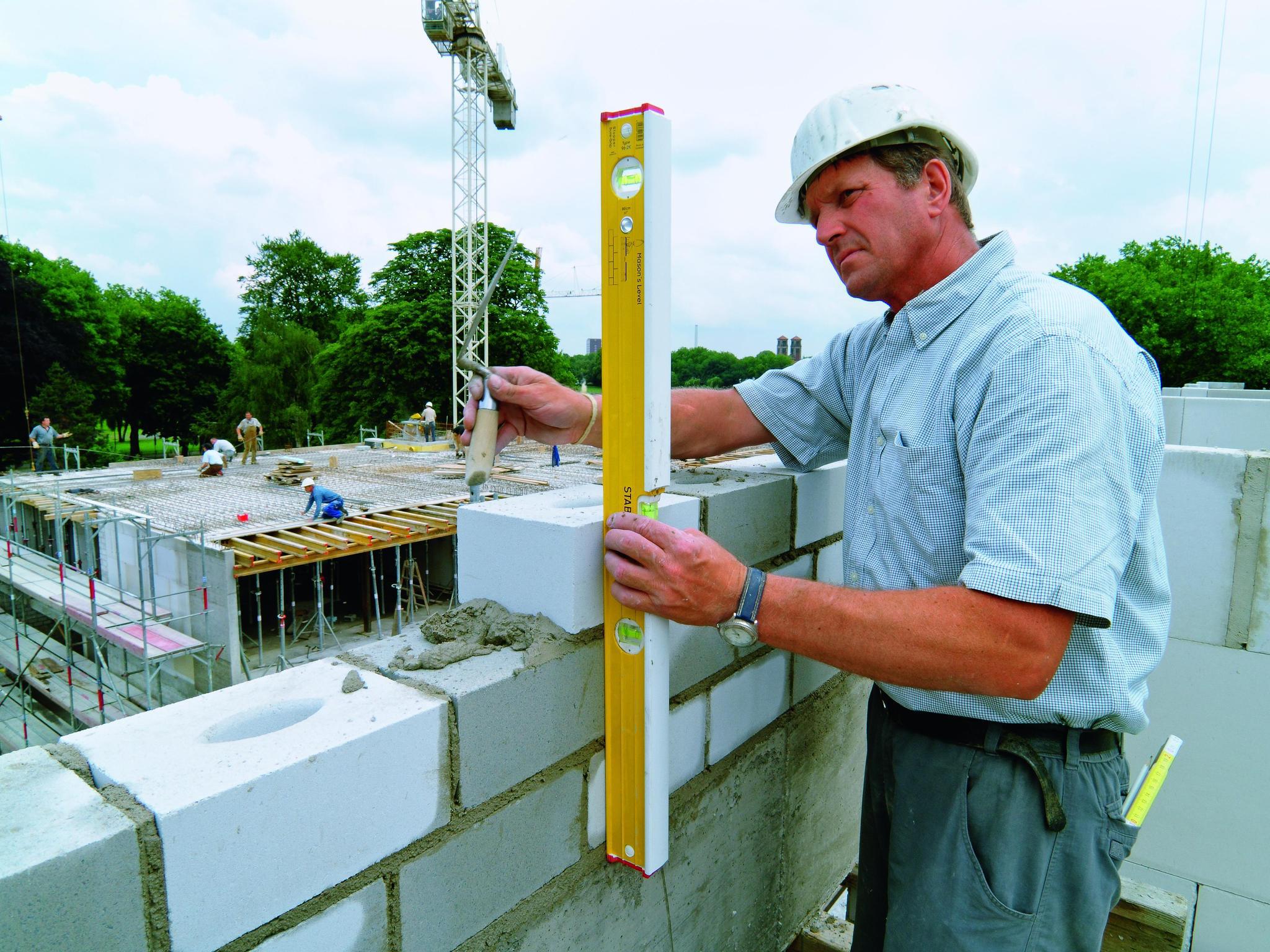

Пузырьковый (реечный) уровень.

Самый популярный и широко известный измерительный инструмент. Большую популярность завоевали уровни с тремя колбами.

Конструкция: Основной элемент – планка из твердого материала. В нее вмонтированы прозрачные, стеклянные капсулы с пузырьком. На стекле ампулы (колбы) имеются измерительные метки (риски). Воздушный пузырь должен находиться в центре измерительных линий. Корпус бывает деревянный, алюминиевый и пластиковый. Широко используется уровень из алюминия. В колбах с пузырьком, как правило, находится технический спирт. В некоторых уровнях спирт подкрашивают и добавляют неон. Многие модели для удобства работы оснащены магнитами. Каждая отдельная ампула, установлена так, чтобы была возможность замерить горизонтальную и вертикальную плоскость, а также измерить плоскость, расположенную под углом 45 градусов.

Область применения. В профессиональной строительной работе и в быту.

Достоинства: простота в обращении, приемлемая цена, универсальный.

Недостатки: не подходит для масштабных работ.

Как настроить уровень строительный пузырьковый: перед использованием реечного уровня нужно проверить, что все ампулы закреплены и не имеют повреждений. Также необходимо проверить точность уровня. Для этого устанавливаем уровень на ровную горизонтальную плоскость. Делает отметку (риску) на месте пузырька в колбе. Переворачиваем уровень на другую сторону. Пузырек в колбе должен находиться на том же самом месте. Если уровень имеет несколько колб, проверять точность необходимо каждой колбы.

Трубный уровень.

Относится к разновидностям пузырькового уровня.

Конструкция: имеет вид полухомута со встроенной колбой. Может быть складным.

Область применения: используют для укладки труб и профиля.

Достоинства: компактен, имеет не большой вес, укомплектован фиксаторами на поверхности.

Недостатки: узкая специализация.

Перед использованием уровня нужно удостовериться, что все колбы закреплены, и не имеют повреждений. Принцип проверки точности инструмента аналогичен проверке пузырькового уровня.

Гидроуровень (водяной строительный уровень).

Один из точных измерительных инструментов.

Конструкция: две прозрачные трубки со шкалой, соединены мягким и гибким шлангом.

Область применения: для выравнивания горизонтальной поверхности большой площади.

Достоинства: простота в обращении и невысокая стоимость.

Недостатки: узкая специализация. При хранении и при заполнении емкости необходим навык. Для работы требуется компаньон. Работа при температуре выше 0°С.

Перед использованием трубку промывают мыльным раствором, а затем заполняют водой. Важно, чтобы в трубку не попал воздух, иначе замер будет с погрешностью. Точность работы проверяют замером жидкости в двух емкостях. Для облегчения работы, многие модели имеют резиновые ползунки, для отметки уровня.

Принцип работы уровня – это сообщающиеся сосуды. Как взаимодействуют сообщающиеся сосуды нам хорошо известно из школьной программы по физике.

Лазерный строительный уровень.

Профессиональный строительный измерительный инструмент. Широкую популярность приобрел электронный лазерный уровень. Это самый точный строительный уровень на сегодняшний день.

Конструкция: в основе уровня – лазерный излучатель. Этот луч располагается параллельно подошве уровня. Лазерный уровень может крепиться на магнитах, штативах, кронштейнах. Многие модели имеют жидкокристаллический экран и встроенную память.

Область применения: используется в профессиональной сфере.

Достоинства: высокая точность измерения. Универсален. Компактен.

Недостатки: сложность в управлении. Высокая цена.

Перед работой с лазерным уровнем в обязательном порядке ознакомитесь с инструкцией. Электронные уровни оснащены системой автоматического выравнивания. Работает уровень на пальчиковых батарейках, поэтому чтобы результаты были точными, следите за состоянием заряда в батарейках.

При выборе строительного уровня следует опираться на область, в которой будет применяться уровень. И на то, как часто он будет использован. Если уровень необходим, для того чтобы повесить полку, то совершенно незачем приобретать дорогой лазерный уровень. С такой работой легко справиться пузырьковый уровень. А если уровень используется в работе каждый день, и не по одному разу, то без лазерного уровня будет тяжеловато. Какой выбор бы вы не сделали, рекомендуем посетить магазин E-altsest по адресу https://e-altsest.com. Тут вы найдете не только широкий выбор строительных уровней, но и много других строительных инструментов и оборудования.

Удачного выбора!

Как выбрать, проверить и настроить пузырьковый уровень. Видео урок.

Использование водяного уровня для разметки потолка

Водяной строительный уровень: пережиток прошлого или универсальный инструмент?

01 декабря 2016

Если вы планируете ремонт в квартире, без строительного уровня вам не обойтись. С помощью этого инструмента вы выровняете стены, пол, подоконники, а после ремонта он поможет расставить мебель и повесить полки ровно. Однако, покупка дорогого оборудования для проведения одного ремонта в квартире нецелесообразна. В такой ситуации на помощь придет водяной строительный уровень.

Что такое водяной уровень?

Водяной уровень – это две колбы, соединенные между собой шлангом. Принцип работы водяного уровня – известный с детства физический закон о сообщающихся сосудах. Вода, наполняющая шланг, в колбах окажется на одинаковом уровне независимо от расстояния и удаленности колб друг от друга. Длина шланга зависит от целей и площади помещения. Для работы в малогабаритной комнате достаточно длины 6-7 м, если работы проводятся на большой территории, используйте шланг 17-20 м. Не покупайте слишком длинный шланг. Для точных измерений и удобства использования он должен свободно висеть и лежать на полу, не закручиваясь в спирали, без сильного натяжения. Диаметр шланга подбирайте в диапазоне 10-15 мм.

Цели использования

Для чего же используют водяной уровень, зачем он нужен при наличии удобных фабричных пузырьковых уровней? Гидроуровень применяется в тех местах, где применение других видов уровней нецелесообразно по цене и масштабу работ. Используйте водяной уровень для выравнивания и отметок в горизонтальной плоскости. Из работ, выполняемых при ремонте, уровень пригодится вам для заливки стяжки пола, или отметки высоты монтажа натяжного потолка. Когда ремонт окончен, не убирайте уровень далеко на полку. Он поможет вам повесить ровно шкафчики на кухне, книжные полки, выдержать симметричные элементы интерьера в разных комнатах. Область применения водяного уровня обширна, а стоимость окупится уже с первым ремонтом. Кроме того, вы вполне в состоянии сделать водяной уровень своими руками. Для этого достаточно приобрести прозрачный шланг нужного диаметра и длины.

Как работать с водяным уровнем?

Работать с водяным уровнем не сложно: немного сноровки и у вас все получится. Рассмотрим поэтапно принципы работы.

• Сложность заполнения шланга водой заключается в нежелательном присутствии пузырьков воздуха, они разделяют массу воды и способны влиять на результат измерений. Поэтому заполнение шланга водой из-под крана я вам не советую. Наполните шланг с помощью ведра, выставленного на высоту 2 м, либо залейте воду, используя воронку.
• Воду для уровневой системы рекомендую подкрасить любым красителем, так колебания воды заметнее глазу. Если в шланг все-таки попал воздух, избавьтесь от него по следующей схеме: наступите на середину шланга, а концы в разных руках поднимите высоко вверх. Воздух уйдет. Перед началом измерений проверьте инструмент: приложите концы трубки друг к другу, убедитесь, что вода на одном уровне.

• Отметьте на стене реперную точку на необходимой высоте, установите один из концов шланга так, чтобы уровень воды находился в нужной точке. Конец шланга в реперной точке держит помощник, либо шланг фиксируется к стене на неподвижный крепеж.
• Отойдите на некоторое расстояние от реперной точки, приложите шланг к стене. Дождитесь, пока вода успокоится, и поставьте отметку, которую показывает уровень воды. Не забывайте закрывать отверстие шланга во время передвижений, чтобы количество воды не уменьшалось.
• На каждой поверхности выполните 3-4 отметки, измерьте остальные стены. Помните, что все измерения производятся из первой реперной точки.

• Соедините отметки на каждой стене с помощью горизонтальной крашеной нити. Инструмент прост в использовании. Зафиксируйте нить между отметками, слегка натяните от стены и отпустите – на стене отпечатается ровная горизонтальная линия.
• Для переноса уровня в другое помещение, от первой реперной точки перенесите одну контрольную в соседнюю комнату. От нее откладывайте остальные отметки, как от основной точки.
• Следите за положением шланга. Избегайте перегибов, заломов и натяжения шланга, чтобы не ошибиться в измерениях.

Водяным уровнем пользовались еще наши родители, когда о современных удобствах речи не шло. И до сих пор он остается надежным инструментом, который легко сделать из подручного материала.

Водяной уровень: как пользоваться гидроуровнем

4 октября, 2015. Прочитано 44316 раз(а)

В современном жилище необходимо, чтобы все уровни полов и потолков были одинаковыми и идеально ровными. Время заваленных полов и перекошенных потолков безвозвратно ушло в прошлое.

Для выполнения этой задачи строителями активно используются лазерные уровни и нивелиры. Но, в то же время, водяной уровень остаётся очень популярным. Это очень простой, практичный и точный инструмент, без которого трудно обойтись. Не всегда целесообразно покупать дорогостоящий лазерный уровень, особенно если речь идет о ремонте одной квартиры. К тому же, точность этого устройства очень высокая. В этой статье мы рассмотрим как правильно пользоваться водяным уровнем — он же гидроуровень.

Для чего используют водяной уровень (гидроуровень)

Гидроуровень используется для определения и разбивки горизонтального уровня таких конструкций как пол и потолок. Например его используют для стяжки пола или разметки стены под полки. С этой целью не рекомендуется использовать пузырьковый уровень, т.к. это может привести к большим погрешностям.

Для разметки высоты горизонта пола и потолка всегда используйте водяной уровень или лазерный.

Так же, если есть необходимость на разных стенах помещения или в другой комнате обозначить одинаковый по высоте уровень каких-либо деталей интерьера, то это можно тоже сделать используя водяной уровень. Это могут быть навесные полки, картины, обрамления арок и дверных проёмов, настенные светильники и кухонные шкафы с рабочими поверхностями.

Спектр применения гидроуровня уровня в хозяйстве обширный. Поэтому такой инструмент всегда должен быть в доме. Для этого нужно всего лишь приобрести прозрачный ПВХ шланг нужной длины.

А в пошаговой инструкции будет рассказано, как правильно нанести горизонтальную отметку высоты по периметру стен всей квартиры или дома. А так же порядок действий для получения уровня горизонта пола и потолка.

Для этого понадобится:

• водяной уровень;
• красящая нить для разметки;
• немного любой краски для подцветки воды;
• карандаш;
• рулетка.

Что из себя представляет гидроуровень

Принцип работы водяного уровня очень прост и основан на физических законах. Он действует по принципу сообщающихся сосудов, в которых под воздействием атмосферного давления устанавливается одинаковый уровень поверхности жидкости.

Длина шланга зависит от размеров помещения. Очень длинный шланг покупать не стоит, т.к. в небольших помещениях он будет мешать и скручиваться, что приведет к более длительному процессу переливания воды и даже к неточным результатам. Приблизительный расчет можно сделать, если исходить из размеров помещения и учитывать, что реперные точки (точки от которых будет потом производиться дальнейшая разметка) обычно делаются на высоте 90-100 см от перекрытия или стяжки. Таким образом, получим общую длину шланга равную 2 метра плюс расстояние от главной точки отсчета до точки в самой дальней комнате. Многое зависит от точки размещения главного репера. Оптимально разместить его в геометрическом центре квартиры. В таком случае понадобится шланг меньшей длины.

При расчете длины шланга нужно учитывать, что гидроуровень должен вертикально опускаться по стене и свободно лежать на полу. При проведении разметки он не должен висеть или быть «в натяжку».

Для средних по размеру квартир вполне достаточно шланга длиной 15 или 20 метров. Для маленьких помещений типа коридоров и ванных достаточно длины 5-8 метров. Оптимальный диаметр гидроуровня – 10-12 или 15 мм.

Как работать с гидроуровнем: разметка уровня пола, потолка, стен

Несмотря на то, что это приспособление технически не сложное, для получения желаемого результата необходимо им правильно пользоваться.

Шаг 1. Набираем в шланг воду. Набирая воду в шланг нужно избежать попадания в него воздушных пузырьков. Наличие воздушных пузырьков будет давать искаженные результаты. А так как при наборе воды прямо из-под крана есть риск попадания в шланг пузырьков, лучше поступить следующим образом.

Сначала воду подкрашивают любым имеющимся красителем. Так будет лучше виден уровень воды в трубке. Ведро с подкрашенной водой ставится на возвышенном месте. Самая оптимальная высота 2 метра. Один конец трубки опускают в ведро, а второй держат над тазом как можно ниже у пола.

Первую воду нужно немного слить, что б вода вытекала сплошным потоком. Затем конец трубки зажимают пальцем. Второй конец трубки вынимают из ведра и тоже зажимают пальцем, чтоб вода не вытекала.

Конец трубки зажимают пальцем

При соединении двух концов трубки, уровень воды в них должен быть одинаков.

Уровень воды в трубках должен быть одинаковым

Шаг 2. Нанесение отметок. Сначала делается горизонтальная линия по периметру помещения на высоте 90-100 см. Это будет основная линия отсчета. От первой реперной точки будем переносить её на другой конец стены. Работать с водяным уровнем нужно вдвоём. Один человек находится постоянно у первой реперной точки и держит уровень возле отметки.

Этот конец шланга остаётся всё время неподвижным!

Если помещение маленькое и один человек может контролировать показания уровня, то можно зафиксировать один конец трубки возле первой метки при помощи любого фиксатора и работать одному.

Напарник же перемещается к другому краю стены и прикладывает к стене свой конец трубки.

При перемещении со шлангом необходимо его край зажимать пальцем.

Конец трубки зажать пальцем

Некоторое время нужно подождать, чтобы вода успокоилась. Теперь тот, кто находится у первой реперной точки, видит, насколько следует поднять или опустить шланг, чтобы уровень воды в его шланге сравнялся с отметкой на стене. Напарник поднимает или опускает свой край шланга и в это время уровень воды у первой реперной точки начинает стремиться к отметке.

После того, когда уровень в трубке станет точно вровень с отметкой, можно наносить вторую отметку, о чем первый сообщает напарнику.

При нанесении, а также при сверке уровня воды и отметки, необходимо чтобы уровень глаз смотрящего находился четко на уровне метки. Иначе возможны погрешности.

Шаг 3. Соединение отметок горизонтальной линией. Две отметки соединяются между собой при помощи специальной крашеной нити. Это очень удобный инструмент, который позволяет легко и быстро наносить разметку. Нить фиксируется между отметками, слегка оттягивается в сторону и отпускается. На стене отпечатывается прямая ровная линия.

Горизонтальность получившейся линии можно проверить пузырьковым уровнем для того, чтобы убедиться что всё выполнено верно.

Шаг 4. Нанесение горизонтальной линии по периметру стен комнаты. Таким же образом горизонтальная линия наносится на остальные стены помещения.

Все последующие отметки на смежных и противоположной стене нужно делать от первой реперной точки!

На каждой стене наносится 2-3 отметки. Затем отметки соединяются горизонтальной линией. Конечная линия должна совпасть с первой реперной точкой.

Шаг 5. Перенос отметки в другие помещения. Отметку в соседние помещения переносят опять-таки от первой реперной точки. Первый человек находится в том же положении, а второй переходит в соседнее помещение. Далее повторяются действия, описанные в Шаге 2.

Таким образом, нужно поставить по первой контрольной отметке в каждом помещении. Затем можно приступить к проведению горизонтального периметра в каждой отдельной комнате.

Во время работы шланг должен свободно лежать на полу. Нельзя допускать перекручивания и перегибов шланга.

Шаг 6. Нанесение горизонтальной линии уровня пола и потолка. Линии горизонта пола и потолка откладывают от нанесенного горизонтального периметра. Если нужно найти горизонт пола и потолка, то начинать нужно с пола и уже от отметки пола (нулевой отметки) определять высоту потолка.

Напомним, что нулевой отметкой в квартире принято считать уровень чистого пола.

В зависимости от конкретных условий проведения ремонта (есть стяжка, нет стяжки, выравнивание только чистовой поверхности пола) расстояние вниз от основной линии будет вычисляться соответственно до уровня верха стяжки или чистого пола. Для того, чтобы получить полноценную толщину стяжки (минимальная толщина должна быть 3-4 см), нужно сначала найти самую высокую точку перекрытия и замерить расстояние от неё до реперной горизонтальной линии. Затем рулеткой это же расстояние отложить на всех стенах. Соединив метки между собой, получаем горизонтальный уровень пола. Ну вот и все, теперь вы знаете как пользоваться гидроуровнем.

Использование водяного уровня на видео

Разметка потолка под гипсокартон двухметровым строительным и водяным уровнем

Чтобы подвесной потолок из гипсокартона был ровным, перед монтажом каркасной системы и, непосредственно, обшивкой требуется произвести качественную разметку, в соответствии с которой и будет осуществляться будущий монтаж.

Сложностей при разметке не возникнет даже при существенных отклонениях потолка от горизонтали, если знать, как пользоваться теми или иными измерительными приборами.

Итак, обо всем по порядку и в подробностях.

Суть потолочной разметки

Разметка потолочной поверхности под гипсокартон

Цели потолочной разметки:

• Главной целью разметки потолка под гипсокартон является определение горизонтали и нанесение ее на стены под потолком по периметру ремонтируемого помещения для последующего создания ровной плоскости подвесной гипсокартонной конструкции на потолке.
• Второстепенная задача более проста и заключается в нанесении параллельных линий на потолочное бетонное основание, вдоль которых будут впоследствии смонтированы планки несущего профиля каркасной системы.

Горизонталь, обозначающая плоскость расположения будущего подвесного потолка, должна находиться в 8-15 см (на выбор монтажника) от самой низкой точки потолочного основания.

Именно опираясь на данный факт, выполняют последующую разметку.

Что касается разметки потолка под крепление основного профиля, то здесь главное – соблюдение обозначенного шага между линиями (60 см) и параллельность линий относительно одной из стен помещения, а также друг друга.

Схема потолочной разметки под крепление основного профиля гипсокартонной системы

Использование различных инструментов и приборов для разметки подвесного потолка

Теперь рассмотрим, как разметить потолок под гипсокартон, используя для этого различные инструменты и приборы.

Разметка подвесного потолка двухметровым строительным уровнем

Особенности применения строительного уровня при разметке потолка под гипсокартон:

Разметка строительным уровнем

Простой строительный уровень может быть задействован, если габариты помещения небольшие и составляют до 30 м2.

При выполнении разметки уровень прикладывают к стене под потолком на определенной ранее высоте и выравнивают его таким образом, чтобы воздушный пузырек оказался строго между метками, после чего маркером (карандашом) проводят вдоль инструмента линию.

Затем уровень переставляют дальше по длине стены и продолжают нанесенную горизонталь, контролируя расположение пузырька воздуха в инструменте.
Подобным образом линию продолжают до тех пор, пока она не будет нанесена по всему периметру помещения и не сомкнется в начальной точке.

Погрешность строительного уровня для таких расстояний довольно велика, и с помощью него трудно будет добиться того, чтобы начальная и конечная линии горизонтали в итоге совпали.

Разметка потолка под гипсокартон водяным уровнем

Водяной уровень является наиболее доступным, а главное, надежным средством определения горизонтали. При отсутствии такого типа прибора, его легко можно изготовить своими руками, взяв два шприца и гибкий тонкий длинный шланг.

Особенности разметки гипсокартонного потолка водным уровнем:

• Разметку обычно выполняют силами двух человек, один из которых держит первый сосуд у одного угла помещения, другой удерживает второй сосуд у другого угла.
• Если каждый из замерщиков занял свою позицию, сосуды открываются, чтобы вода могла прийти в движение, один из сосудов приставляют к стене на необходимой высоте так, чтобы метка прибора была напротив нужной точки, и фиксируют в таком положении.

Использование водяного уровня для разметки потолка

• Второй сосуд регулируют по высоте, пока уровень воды в сообщающихся сосудах не достигнет нужной отметки на шкале прибора, после чего на стену маркером наносят отметку напротив требуемого деления.
• После этого замерщики перемещаются и таким же образом производят дальнейшую разметку, ориентируясь на ранее нанесенные метки.
• Когда отметки будут нанесены на все стены, их соединяют посредством малярного шнура либо одного из металлических потолочных профилей для гипсокартона, используя его в качестве длиной ровной линейки.

Для наиболее точной разметки потолка под гипсокартон, а также для разметки больших помещений применяют такие измерительные инструменты, как лазерный уровень, нивелир и теодолит.

Однако это достаточно дорогие приборы, приобретать которые для единоразовой разметки не целесообразно.

Разметка под каждый уровень двухуровневого гипсокартонного потолка

Таким образом, можно сделать вывод, что выполнение разметки для дальнейшего монтажа подвесного гипсокартонного потолка в бытовых помещениях довольно просто и быстро осуществимо при помощи доступных каждому измерительных приборов. А то, как обращаться с данными инструментами, мы подробно рассмотрели в нашей статье.

Как пользоваться водяным уровнем: точно и несложно

При строительстве или проведении ремонтных работ нередко возникает ситуация, когда нужно определить уровень горизонта. Лазерные устройства, решающие этот вопрос, стоят дорого. Чаще всего используется специальный водяной уровень. При заводском исполнении этого устройства в верхней части имеются колбы с метками, но их ставить необязательно. Вполне реально изготовить и приспособить прибор своими руками. Эта статья поможет научиться пользоваться водяным уровнем.

Главное – понимать метод действия. Прибор работает по закону Паскаля, или по принципу сообщающихся сосудов. Ватерпас – это прозрачная гибкая трубка с пластиковыми размеченными колбами, которые играют роль контрольных сосудов. Уровень относительно горизонта определяется положением воды. Уровень жидкости на обоих концах должен совпадать при одинаковой высоте объектов.

Длина трубки выбирается от 2 до 30 метров. Для небольшой комнаты достаточно 6−8 метров. Если помещения достаточно просторные, как в некоторых частных домах, потребуется трубка 20 и более метров. Однако с длиной выше рекомендуемой работать неудобно: в этом случае шланг перекручивается, перегибается – результат измерений искажается. Слишком короткая трубка может провисать. Оптимальной считается такая длина, при которой шланг свободно свисает вдоль стены и на полу.

Настройка водяного уровня

В устройство-шланг по определению нужно залить жидкость, то есть воду, которую необходимо подкрасить для лучшей видимости. Диаметр трубки должен быть около 12-15 мм. Свисание одного края по стене – не менее 1 метра, перпендикулярно полу. Никаких перекручиваний у шланга быть не должно.

Подкрашенную воду налить в ведро и поставить на возвышенность, около 2 метров, это похоже на действие «слить бензин из бака». Вода непосредственно из крана не подойдет, т.к. там могут быть пузырьки, мешающие производить замер. Один край шланга опустить в ведро, через второй – потянуть воду, чтобы она в него потекла.

После этого – нужно вынуть концы шланга и взять его в руки в виде буквы U. От верхнего края должен быть отступ около 15 см, т.е. лишнюю воду необходимо слить. После проведения настройки простейшего водяного уровня также следует сделать проверку трубки на наличие пузырьков: ненужный воздух удаляется путем складывания шланга пополам концами вверх и легкого постукивания по конструкции.

Как пользоваться водяным уровнем

При переносе своего края уровня его необходимо закрыть пальцем: так жидкость не выльется. Если вы работаете с напарником, то он делает то же самое, либо два края совмещаются вместе в одной руке. При небольшом помещении измерение можно проводить в одиночестве. В больших пространствах лучше работать с напарником, стоящим у стартовой метки. Для удобной фиксации края шланга к стене используется специальный металлический зажим, который также можно изготовить самостоятельно.

От основной линии ходить по периметру с рулеткой, нижний конец которой уткнут в пол. Искать самую высокую точку линии пола. Отступить 3 см вверх и сделать отметку снизу. Далее – в каждом углу и на каждой стене проводить такие же измерения по 2-3 раза. Затем – соединить все нижние отметки, и получится уровень пола.

Потолок

По примеру предыдущего абзаца точно так же искать на этот раз самую низкую точку потолка. Далее с помощью уровня воды определить несколько отметок и выделить линию горизонта. После этого можно ставить профиль и выравнивать потолок.

Стены

Ставить остальные метки вдоль стены, так, чтобы они постоянно совпадали с уровнем успокоившейся воды в трубке. Между двумя горизонтальными метками натягивается шнур, обозначающий линию горизонта. Основная линия, по которой делается разметка уровня пола или потолка.

Для измерений в других комнатах или коридорах напарник остается на прежнем месте для удерживания и осмотра контрольной метки. Второй человек переходит в следующее помещение и ставит уже там стартовую точку. Затем напарник переходит в другую комнату, и дальнейшие измерения проводят уже вдвоем. Каменщики при кладке кирпича также контролируют высоту готовой стены при помощи водяного уровня.

Вначале определяется та же самая основная горизонтальная полоса. От этих параметров необходимо отталкиваться вверх, намечая желаемых уровень окон. Так планируется последующая кладка кирпича при строительстве дома – определяется нижний край проемов.

Фундамент

Рассмотрим, как пользоваться водяным уровнем при строительстве или проверке залитого фундамента. Для этого нужно:

1. Изготовить базу для закрепления прибора. Две доски необходимо расположить горизонтально, а перпендикулярно к ним, примерно посередине – два бруска. Выровнять угол между досками и брусками с помощью строительного угольника, он должен быть равен 90 градусам.
2. Закрепить на заготовку концы шланга гидроуровня. Можно также пользоваться прибором без колб со шкалами. Это гораздо упростит работу, т.к. иначе из-за разницы между толщиной трубки и размером отверстия в мерной емкости вода в процессе измерения будет слишком долго выравниваться.
3. Установка прибора на один из углов фундамента – контрольная метка. После – зажать концы трубки.
4. Проверка отклонений уровня одного угла фундамента относительно другого. Для этого один конец шланга нужно зажать и перенести в проверяемую точку. Далее – разжать и дать жидкости возможность выровняться относительно горизонтали.
5. С помощью линейки снять показания. То есть измеряется уровень отклонения воды по сравнению с нулевым значением.
6. Используется метод разности. Это вычитание отклонения в базовой точке из отклонения в проверяемой с учетом знака полученного значения. Если не пользоваться именно методом относительного измерения, то погрешности могут быть большими. Ведь когда трубка передвигается, постоянно меняется как уровень воды, так и внутренний объем. При возвращении прибора в первоначальную точку жидкость будет находиться на одной отметке, но с базовой может не совпасть. Относительные измерения – гарантия минимальных погрешностей.
7. Таким же способом определяется уровень всех остальных углов фундамента.

Сложности использования

Кроме неоспоримых преимуществ гидравлического уровня выделяются и его недостатки вкупе со сложностями:

• работать приходится только в горизонтальной оси, для выравнивания вертикали прибор не приспособлен
• нужен напарник – одному измерять намного сложнее и дольше
• длинные трубки сложнее наполнять
• работа с отрицательными температурами требует незамерзающей жидкости

Таким образом, основное, что нужно иметь в виду: скорость выравнивания воды зависит от длины и толщины трубки. Используя принцип сообщающихся сосудов, можно изготовить измерительный прибор своими руками. Пользоваться жидким уровнем лучше с оптимальными параметрами. Несмотря на некоторые неудобства, водяной уровень практичен, точен и незаменим. Мастера своего дела уже давно оценили возможности, которые дает этот простой, но эффективный, а главное – бюджетный инструмент.

Как выставить уровень на потолке

Разметка потолка под каркас гипсокартона

В этой статье узнаем, что же такое разметка потолка под каркас гипсокартона. Потолки из гипсокартона явились настолько приятным открытием в ремонтной отрасли, что стали самым популярным вариантом отделки. Стыки в несущих плитах, последствия неравномерного проседания зданий и прочие последствия «старых технологий» можно было исправить только с использованием этой конструкции. Немаловажным фактором, говорящим в пользу этого варианта, явились и свойства гипсокартонного листа, к числу которых относится его доступная цена, легкость в обработке и способность к формованию.

Но, у картона нет гибкости, которая может скрыть и смягчить ошибки при проведении предварительных работ. Поэтому, при работе с ГКЛ необходимо внимание и выполнение технологии на каждом этапе работ.

Первым этапом строительства является разметка покрытия под гипсокартон. От качества проведения этой работы во многом зависит конечный результат. Правильно нанесенная метка даст возможность вести строительство подвесного потолка планово, не отвлекаясь на сомнения и дополнительные измерения, а самое главное — не переделывая работу.

Как знает любой мастер, нет ничего, более досадного, чем разбирать уже собранное изделие и выбрасывать неправильно нарезанный материал. О том, как создать основу для успешной работы, мы расскажем далее.

Назначение разметки

Разметка сродни рецепту. Это — исходные данные конструкции. Далее идет работа. Исходные данные дают направление всей дальнейшей деятельности. Если они правильные (выдержаны маркировки, параллели и горизонтали), то работа пойдет легко и просто. Ошибка вызовет лишнюю трату времени, нервов и денег.

И так, в чем суть и важность правильной разметки потолка из гипсокартона?

Главное назначения этого процесса состоит в получении ровной линии на стенах помещения. Именно на стенах!

Почему? Ответ прост. Первичным требованием является горизонтальность подвесного покрытия. А ее можно вымерить только на вертикальных поверхностях. Параллельность уровню поверхности земли является основой для любых горизонтальных поверхностей при строительстве. Кривая потолочная поверхность и висящая под углом к нему люстра на гипсокартонном потолке не будут являться предметом гордости и источником радости.

О том, как разметить поверхность под гипсокартон, какие данные и какими приборами они наносятся на него, будет описано далее.

Какая необходима разметка

Как любой путь начинается с первого шага, так и строительство подвесного потолка начинается с нанесения разметки. Какую информацию и данные она должна нести?

1. Расстояние, на котором будет расположена подвесная плоскость от несущей плиты. В некоторых домах и квартирах оно может доходить до одного метра. Кроме того, это расстояние может быть обусловлено необходимостью размещения утеплительного материала, толщина которого может иметь различные размеры. При определении минимального габарита, следует помнить о светильниках, которым нужно технологическое пространство для охлаждения.
2. Величина обрешетки. Это, своего рода, клетка, нарисованная на несущей плите. Параметры ячеи обрешетки зависят от нескольких факторов. Среди них такие как: толщина ГКЛ, способы его штукатурки, вес отделки и осветительных приборов. Как показывает опыт, чем меньше размер ячеи, тем дольше служит конструкция.
3. Данные о пространственном размещении несущей конструкции. Это необходимо в том случае, когда сооружается многоуровневый потолок. Гипсокартонный лист имеет очень низкую несущую способность. Крепление последующих уровней может производиться только к стальному каркасу.

Имея такие данные, можно смело приступать к монтажу подвесного потолка, не опасаясь возможных осложнений. Единственно, что осталось — точно нанести все необходимые линии. Для этого нужны инструменты соответствующего назначения. О них пойдет речь далее.

Инструменты для разметки

Для разметки потолка под гипсокартон можно использовать, как простые приборы, так и изделия, изготовленные с применением высоких технологий.

Как уже упоминалось, первичные линии наносятся на стену, а только потом переносятся на несущую плиту.

Прежде, чем прибегать к высоким технологиям и, связанными с этим неизбежными расходами, можно использовать метод, который лежит на поверхности. В чем он заключается?

Как правило, несущие плиты в квартире, нижние и верхние, находятся в одной плоскости. В этом случае, провести горизонталь можно, используя даже школьную линейку. Как? Все просто. Каждые 30 см от несущей плиты нужно отмерять расстояние, равное отступу от нее подвесного покрытия. Соединяя эти точки, можно получить линию нижней границы гипсокартонного потолка.

Но, это в идеале. Как правило, в каждой квартире имеются серьезные перекосы поверхностей. Для определения горизонтали потребуются строительные измерительные приборы. Далее, о них.

Строительный уровень

Простой и надежный инструмент. Принцип его работы основан на визуальном определении нахождении пузырька воздуха между нанесенными метками. Уровень может иметь длину от 30 см до 3 м. Чем больше его длина, тем больше точность измерения. Суть проведения разметки состоит в последовательном проведении горизонтальных линий на длину уровня.

На заметку: Применять этот инструмент можно только в помещениях с небольшой площадью. При периметре комнаты более 20 метров, неизбежны погрешности. В этом случае конечная точка не совпадает с исходной на несколько сантиметров и работу приходится переделывать несколько раз.

Чтобы избежать возможных проблем, нужно использовать более точные инструменты.

Водяной уровень

Этот прибор дает на порядок большую точность, чем линейка или строительный уровень. В основе его работы лежит закон тяготения и принцип сообщающихся сосудов. Звучит довольно сложно, но работает очень просто.

Прибор состоит из двух пробирок с градуировкой, которые соединены между собой длинным гибким шлангом. Индикатором уровня может быть любая жидкость. Это может быть вода, подкрашенная акварелью. Для работы нужно два человека, которые корректируют высоту пробирок. Как только их положение стабилизировано, ставятся отметки. Затем отметки соединяются с помощью шнура или профиля. Точность гарантирована.

Лазерный уровень

Более дорогим, но точным и быстрым в работе прибором, является лазерный уровень. Для разовых работ такой прибор может быть нецелесообразным, но если предстоит ремонт в нескольких помещениях, то есть смысл задуматься о его приобретении.

Почему? Данный прибор очень удобен для разметки потолка под каркас для гипсокартона. Закрепив его на нужной высоте и включив, нет необходимости проводить и вымерять линии. Лазерный луч сам является этой линией. Экономия времени и сил налицо.

Нанесение разметки

Остановившись на приборах для выставления горизонтали на стенах, переходим к главному — разметке потолка. На нем будут крепиться вертикальные отвесы. К ним, в свою очередь, прикрепятся потолочные направляющие. Малейшая ошибка чревата кривизной и перекосом подвесной конструкции.

Перед нанесением на несущую плиту линий, необходимо их точно вывести от стены к несущей плите.

В этом может помочь:

• лазерный уровень;
• угольник;
• строительный уровень.

После того, как на несущей плите есть отметки по периметру, их нужно соединить.

Этот простой прием делается с помощью обычного карандаша или маркера. Но провести прямую линию между двух точек на плоскости довольно непросто.

Сделать это можно с помощью:

• строительного шнура;
• лазерного уровня;
• стального профиля.

В результате проведенных измерений на поверхности будет нарисована решетка с ячеей 40×50 см или 60×50 см. По такой схеме будет очень легко проводить монтаж стального каркаса для гипсокартона на потолок. Для удобства работы, линии прохождения различных составляющих частей полотна, таких как каркасы первого и второго уровня, точки крепления вертикальных подвесов, электрическая схема и места расположения светильников, обозначать разными цветами.

Надеемся, что статья о том, как разметить потолок под гипсокартон, принесла определенную пользу посетителям нашего сайта и помогла им в нелегком строительном деле.

Видео по теме

Как пользоваться водяным уровнем одному человеку

Строитель 4 разряда

Гидроуровень является строительным инструментом, который используется для определения уровня поверхности, расположенной на определенном расстоянии. Внешне прибор напоминает гибкую трубку со шкалой. Перед тем как пользоваться водяным уровнем, рекомендуется ознакомиться с принципом его работы. В его основе лежит закон Паскаля о сообщающихся сосудах. Определение уровня производится относительно положения горизонта.

Работа гидроуровня базируется на законе Паскаля о сообщающихся сосудах

Описание и характеристики инструмента

Водяное устройство состоит из шланга и двух резервуаров. Его применяют при монтаже подвесного потолка, заливке стяжки. Он помогает выровнять предметы, расположенные в различных помещениях.

Для упрощения работы с гидроуровнем рекомендуется использовать трубки с большим диаметром. Они обеспечивают легкое прохождение воды. Оптимальная длина трубки — 3-30 м. Водяной инструмент весит до 1 килограмма. Работать с водяным уровнем смогут не только специалисты, но и начинающие строители.

Чтобы проверить точность работы устройства, соизмеряется жидкость в двух ёмкостях. Чтобы отметить заданную высоту на объекте, один резервуар держится в определенной точке, а второй — перемещается в пространстве.

В этом видео вы узнаете как работать с гидроуровнем:

На крупных строительствах используют лазерный уровень с лучом длиной в 100 метров. Чтобы определить отклонения в любой плоскости, используют пузырьковый уровень. Он представлен в виде прямого корпуса в 15-200 см с колбами и жидкостью. Учитывая положение пузырька, определяют угол наклона устройства относительно поверхности.

Аналогичный принцип работы характерен для трубного уровня. Он удобен в использовании, так как имеет специальное крепление. Для преобразования наклона и угловой скорости в электросигнал используется электронный гидроуровень.

Плюсы и минусы устройства

Гибкий шланг обеспечивает легкую работу в труднодоступных местах. Гидроуровень можно использовать с различных углов здания, где нет прямой видимости объекта. Пользоваться водяным уровнем одному человеку трудно. К другим минусам устройства специалисты относят:

• длинные шланги сложно заправлять водой;
• систематическая смена воды;
• работать с инструментом должны 2 человека, исключением является лазерный тип прибора;
• уровень требует изоляции на 2 метра от горячих и отопительных устройств;
• работа осуществляется только в горизонтальной плоскости.

Чтобы воспользоваться гидроуровнем, понадобится ёмкость, маркер, рулетка, скотч, краситель для воды. Предварительно инструмент промывается мыльным раствором. В таком случае грязь не повлияет на точность его работы. Специалисты выделяют 2 способа правильно пользоваться водяным уровнем.

Первый метод:

• расправляется шланг, чтобы отсутствовали заломы;
• в емкость набирают воду;
• сосуд устанавливают на возвышенности;
• один конец инструмента помещают на дно емкости;
• жидкость подтягивается через другое отверстие шланга.

Можно пользоваться гидроуровнем, придерживаясь другой методики: конец с колбой опускается к земле, вставляя воронку в отверстие другого конца. Вливается в инструмент жидкость. Аналогичным способом наполняется устройство водой из-под крана. Но в этом случае в сосуд проникают воздушные пузырьки, что затрудняет регулировку потока жидкости. Так как в кипяченой воде меньше кислорода, специалисты заливают её в сосуд.

Для окраски жидкости потребуется:

1. Приложить емкости друг к другу.
2. Обеспечивается равный уровень жидкости в сосудах.
3. Найденное значение обозначается фиксатором, что называется нулевым уровнем.
4. Когда аппарат наполнится водой, колбы фиксируют, краны на них перекрывают.

Принцип работы гидроуровня

Строительный гидроуровень имеет сложную конструкцию, для работы с ним потребуется два человека. Первая колба удерживается на определенном уровне вблизи первого объекта. Карандашом выполняется отметка на поверхности. Показатель фиксируется устройством, которое оставляют в неподвижном состоянии.

Второй человек перемещает другую колбу к следующей точке. При этом трубка не должна перегибаться. Водяной уровень регулируется до нужной отметки. Если уровни совместились, измеряемые участки находятся в горизонтальном положении относительно друг друга.

Для проведения замеров с помощью гидроуровня необходимо два человека

Карандашом делают отметку. Найденные точки считаются опорными. Их соединяют в прямую линейкой. Проводят перпендикулярные прямые на нужную величину, используя линейку с рулеткой. Метки соединяют. Если инструментом пользуется один человек, предварительно выполняется крепление к любой колбе. Затем фиксируется эта часть уровня к нужному месту винтами или скотчем.

К строительным гидроуровням относят модель Зубр. Её применяют для выполнения разметок. Устройство представлено в виде полимерной трубки, длина которой находится в пределах 5-25 метров, и 2 колб.

Форма сосудов позволяет их приложить к стенам и прочим поверхностям. Длина шланга равняется 8 мм. Модель Stayer оснащена трубкой длиной в 5-25 метров и диаметром в 6 мм.

Самостоятельное изготовление

Для изготовления устройства из подручных материалов потребуется трубка, диаметр которой равняется 8-10 мм. Дополнительно потребуются шприцы. Длина шланга зависит от площади помещений. Пошаговая сборка гидроуровня:

• пропуск через шланг мыльного раствора, что позволяет избавиться от остатков производственного масла;
• обрезка поршней от шприцев ножом;
• расширение отверстий шприца до диаметра шланга;
• установка иглы в соответствующие трубки.

Другой способ сборки инструмента заключается в применении прозрачного шланга и отказа от колб. На кончиках шланга выполняется сантиметровая разметка маркером. Чтобы устройство работало правильно, выпускают воздух из шланга. Система заполняется водой. Концы шланга поднимают вверх. На трубку надавливают ногой в месте, куда поднялись пузырьки.

Отметки соединяют ниткой. Предварительно её натирают мелом либо грифелем. Её оттягивают в центре на 1 сантиметр, а затем отпускают. Нитка должна оставить ровный и прямой след. Специалисты советуют заливать в гидроуровень чистую воду, в которой содержится незначительное количество пузырьков. Если система используется при минусовой температуре, применяют незамерзайку. По завершении работ жидкость сливается.

Чтобы сохранить её в первоначальном состоянии, в жидкость добавляют спирт, водку. Для проверки точности инструмента соединяют концы шланга. Уровень жидкости в сосудах должен совпадать. В других случаях специалисты считают, что шланг перегнулся, в нем содержится воздух.

Чтобы сделать отметки точно, применяют карандаш, заточенный хорошо. При выполнении работ нужно избегать перегибов. Рекомендуется переносить устройство в открытом состоянии для предотвращения разрывов. Шланг хранят вдали от солнца.

Сравниваем строительные уровни и даем советы по выбору

Уровень – измерительный инструмент, без которого не обойдётся практически ни один ремонт или стройка. Но выбрать его весьма сложная задача.

ТОП-4 строительных уровней

1. Пузырьковый уровень

Самый известный из «сородичей». Популярность инструмента обусловлена простотой, доступностью и универсальностью. В основе прибора полый твёрдый корпус с закреплёнными внутри ампулами с пузырьками воздуха. У основания, как правило, расположена шкала измерений.
Имеет различные модификации для каждого типа работ. Так, каменщики чаще всего используют литые уровни. «Помощником» при работе с металлом станет магнитная модель.

Область применения: функционал обусловлен числом ампул и длиной инструмента.

• Одна центральная ампула гарантирует измерение только горизонтали (например, стяжка пола).
• Две ампулы (боковая и центральная) определяют чёткие параметры по горизонтали и по вертикали (инструмент подойдёт для установки окон).
• Три ампулы, одна из которых вращающаяся, предоставляют возможность проверять линии, проходящие под углом к горизонту (применяется при сооружении крыш и устройстве лестниц).

Длина прибора может быть разной (от 20 см до 2 м и более).

Где будет использоваться?	Рекомендуемая модель
Монтаж бытовой техники, элементарные задачи по ремонту	до 40 см
Обустройство оконных и дверных проёмов	от 40 см до 1 м
Проверка правильности кирпичной кладки и обустройства подвесных и натяжных потолков	от 1 м до 2 м
Контроль плоскости стен, качества стяжек и другие крупные строительные работы	От 2 м

При покупке обратите внимание на:

• прочность корпуса;
• надёжность и целостность комплектующих;
• эргономичность.

Совет: Как проверить пузырьковый уровень? Расположите прибор на горизонтальной поверхности, зафиксируйте положение пузырьков. Разверните инструмент на 180° и поставьте на то же место. Устройство работает исправно, если отметки совпали с расположением пузырьков воздуха.

► выбрать уровень

2. Цифровой уровень

Обновленный вариант пузырькового прибора. Имеет несколько ампул, служит для оценки вертикальности и горизонтальности строений. Главная особенность — цифровой дисплей, на который выводится величина отклонения в градусах или процентах, также отображается направление наклона.
Область применения: применяется в разметке наклонных линий, например, при кладке керамической плитки под углом или возведении крыш.

При покупке обратите внимание на:

• надёжность и целостность комплектующих;
• наличие подсветки;
• эргономичность;
• объём памяти и тип питания.

Совет: Как проверить цифровой уровень? Положите прибор на плоскую поверхность, снимите значения. Затем поверните угол на 180 градусов, зафиксируйте показания. Если разница в показаниях составит более 0.2⁰, откалибруйте прибор.

► выбрать уровень

3. Гидроуровень

Устройство, с помощью которого осуществляется разметка в смежных комнатах или на больших расстояниях. Определяет разность высоты двух точек. Приспособление работает, опираясь на закон о равновесии жидкостей и сообщающихся сосудах. Если ёмкости располагаются в одной горизонтальной плоскости, уровень жидкости в них одинаков. Чтобы произвести разбивку, первый сосуд выставляется по месту, другой — перемещается до тех пор, пока в обеих колбах вода не окажется на одной абсолютной отметке.
Область применения: при любом строительном монтаже в горизонтальной плоскости: вывод подвесного потолка, заливка фундамента, выравнивание стяжки пола и предметов, расположенных в разных комнатах.

При покупке обратите внимание на:

• целостность и прочность шланга, а также сосудов для жидкости;
• диаметр шланга (чем он больше, тем быстрее заполнится гидроуровень).

► выбрать гидроуровень

4. Лазерный уровень

Инструмент для профессиональной разметки помещения или строительной площадки. Лазеры передают на стену ровные линии или точки. Благодаря этому можно быстро и без проблем обозначить место монтажа.
Область применения: зависит от типа оборудования. Лазерные уровни бывают линейными, ротационными, точечными.

При покупке обратите внимание на:

• дальность действия,
• погрешность,
• особенности самовыравнивания;
• источник питания;
• степень защиты и вес;
• число и цвет лучей,
• эргономичность и комплектацию (наличие штатива крепления и т.д).

► выбрать лазерный уровень

Область применения	Рекомендуемая модель
Для установки приборов на противоположных (разных) стенах на заданной высоте, фиксации одного прибора с двумя креплениями (зеркало, длинная полка), проверки ровности пола.	Точечный Предназначение: отображение лазерной точки на заданной высоте и большом расстоянии. Принцип действия сравним с лазерными указками. Могут проецировать три-пять точек в разных плоскостях; линии не строят.
Для определения мест перегородок, установки окон, лоджий, дверей, разметки под крепёж, а также вырисовки линий под поклейку обоев.	Линейный Предназначение: перенос отметок. Особенности развёртки лазера позволяют отображать линию только на стене, в сторону которой направлен уровень. Для получения отметки на другой поверхности, оборудование необходимо повернуть.
Для создания ровного периметра, используется только в профессиональных целях. Подходит для таких работ, как заливка пола, установка подвесного потолка.	Ротационный Предназначение: построение горизонтальной плоскости в больших комнатах или на стройплощадке. Выглядит как точечный уровень, который крутится с заданной частотой. В результате проецируемая поверхность охватывает 360° вокруг устройства.

Как видите, все строительные уровни по функциональному назначению условно можно поделить на две группы: используемые для контроля и применяемые для разметки. К первому типу относятся «старый добрый» пузырьковый тип и цифровой, ко второму — гидроуровень и лазерный нивелир. Если у вас возникли сложности при выборе строительного уровня, вы всегда можете обратиться к нашим продавцам-консультантом за советом. Удачного и быстрого ремонта! Посмотреть весь ассортимент уровней на сайте.

Водяной уровень своими руками

Строительный уровень – ватерпас, необходимый инструмент при определении отношения строительных плоскостей к горизонту. В последнее время на смену этому инструменту приходят лазерные, а еще раньше стали применяться оптические приборы типа теодолит, нивелир. Однако профессиональные инструменты мало используются в домашнем строительстве. Они дороги, кроме того, с помощью обычного ватерпаса проводили измерения при строительстве, настоящих шедевров архитектуры, задолго до изобретения мудреных приборов. Давайте вспомним, как сделать водяной уровень своими руками, тем более это очень просто.

Ватерпас существуют в двух разновидностях.

• Ватерпас в виде планки различной длины со стеклянной продолговатой колбочкой в середине с запаянной в ней колбочкой. При горизонтальном положении планки пузырек оказывается точно по середине колбочки.

• Уровень работающий по принципу сообщающихся сосудов. Состоит в примитивном исполнении из трубки со стеклянными воронками на концах. Трубка, заполненная водой до середины воронок размещенная строго по горизонтали показывает одинаковый уровень жидкости в обоих воронках. Принцип работы показан на рисунке ниже.

Несмотря на то, что уровень – это примитивный инструмент, он широко используется в строительстве благодаря своим преимуществам перед другими приборами, а именно:

• простота измерения в сочетании с высокой точностью измерений;
• легко изготовить из подручных материалов;
• прибор можно использовать для определения отношения плоскостей к горизонту имеющих длину от одного до десяти и более метров.

Единственный недостаток водяного уровня – его нельзя использовать в холодное время года. Однако если воду заменить незамерзающей жидкостью то и этот недостаток преодолим.

Водяной уровень можно приобрести в магазинах строительной техники, или же изготовить своими руками. Он недорогой, однако, зачем тратить не лишние деньги, если можно изготовить прибор своими руками. Особенно показательно изготовить уровень вместе с ребенком и научить его первичным строительным навыкам. Умение определять уровень – это основополагающее знание строителя любого уровня подготовки, пригодится даже при строительстве скворечника.

Вернуться к содержанию

Материал для изготовления водяного уровня своими руками

• Прозрачный шланг с внутренним диаметром около 7 мм. Такие шланги можно приобрести в хозяйственном магазине, иногда используются в аквариумистике и поэтому можно приобрести в зоомагазине. Длина шланга в среднем 10 метров;
• Шприц одноразовый на 20 мл с широкой канюлей;
• Герметик в виде пластилина;
• Резиновые или пробковые пробки под диаметр шприца. Вместо пробок можно использовать поршни от шприца с отрезанные на половину;
• Вода водопроводная или незамерзающая жидкость, используемая для обмывания стекол автомобиля в дождливую погоду;
• Ведра для воды.

Вернуться к содержанию

Последовательность сборки водяного уровня

Приступим к изготовлению водяного уровня своими руками. Процесс состоит из следующих этапов:

• На концы прозрачного шланга нанизываем канюли шприцов. Для надежной фиксации концы залепляем предварительно размятым герметиком. Делать надо аккуратно. Правильно подобранный герметик надежно закрепит соединения между шприцом и шлангом.
• Ведро с водой или жидкостью ставим на возвышенную поверхность. Один конец шланга вместе со шприцом со снятым поршнем опускаем в ведро, второй конец со шприцом и поршнем находящемся в крайнем нижнем положении опускаем в ведро максимально ниже первого ведра.
• Шприцом, на нижнем конце шланга, засасываем жидкость внутрь шланга. До тех пор пока поршень не выйдет из шприца. Далее жидкость самотеком побежит в нижнее ведро. Таким образом заполним всю систему жидкостью без пузырьков.
• Выравниваем уровень жидкости таким образом, чтобы шприцы были заполнены наполовину.
• Закрываем шприцы пробками или поршнем от шприца с отрезанным наполовину штоком.

На видеоролике показан процесс заправки водяного уровня. Главное, чтобы в трубке не осталось ни одного пузырька воздуха.

Вернуться к содержанию

Применение водяного уровня

Делаем замеры уровня поверхности по отношению к горизонту.

• Работу проводим вдвоем. Наносим отметку приблизительно половина метра от пола. К ней прикладываем конец шланга с разметкой на шприце и фиксируем в этот конец на отметке.
• С другой стороны противоположный конец трубки прикладываем приблизительно на том же уровне, что и противоположный конец. Далее перемещая конец трубки вверх или вниз добиваемся совпадения уровня жидкости на одинаковых отметках. В найденной точке делаем метку.
• Таким же образом поступают на других стенах помещения и также делают отметки карандашом. Рулеткой отмеряют самое маленькое расстояние до основания, все остальные точки, выше указанной необходимо поднять до нулевой отметки на линии горизонта.

Как видите пользоваться водяным уровнем достаточно просто, а результат измерений точен и приемлем для домашнего строительства. Итак, мы рассмотрели, как легко изготовить водяной уровень своими руками и как им пользоваться. Теперь даже, когда рядом не будет строительных магазинов, Вы сможете изготовить уровень самостоятельно.

Вернуться к содержанию

Видео

Предлагаем посмотреть, как пользоваться водяным уровнем, изготовленным своими руками.

Полезно? Сохраните себе на стену! Спасибо за лайк!

Водяной уровень. Ватерпас. Лазерный уровень

Вступление

При проведении ремонта квартиры нельзя обойтись без определения и обозначения строго горизонтального  уровня. Иногда такой уровень требуется чертить по всему периметру комнаты и даже всей квартиры. Для этого предназначен ВОДЯНОЙ УРОВЕНЬ. Горизонтальный уровень необходим при выполнении стяжки пола, при монтаже подвесных реечных потолков, при укладке плитки на пол, а также укладки плитки и мозаики на стены. В этой статье я расскажу, какими способами можно определить горизонтальный уровень по периметру помещения.

Устройства для определения горизонтального уровня

Основными устройствами по определению горизонтального уровня по периметру помещения являются три строительных инструмента:

1. Водяной уровень, он же гидроуровень.
2. Ватерпас.
3. Лазерный уровень.

Водяной уровень. Гидроуровень

Водяной уровень это специальное устройство, которое применяется в строительстве и ремонте. С помощью водяного уровня достаточно просто определять горизонтальный уровень вдоль одной стены, а также переносить горизонтальный одинаковый уровень с одной стены на другую.

Водяной уровень продается готовым на любом строительном рынке, а также его легко изготовить самостоятельно.

Устройство водяного уровня (гидроуровня)

Водяной уровень представляет из себя прозрачную трубку-шланг(1) диаметром 8-12 мм и длиной 5-10 метров. На концах шланга закрепляются прозрачные колбы(2) с нанесенными измерительными рисками. Длинна колб обычно составляет 15-20 см.Колбы закрыты крышками (3).

Использование водяного уровня (гидроуровня)

В шланг уровня наливается отстоявшаяся вода. (В воде, которая отстоялась, гораздо меньше воздушных пузырьков). Вода в гидроуровень заливается с одной стороны шланга. Вода заливается в таком количестве, чтобы она начала вытекать с другой стороны уровня. При этом стеклянные колбы на концах водяного уровня должны находиться приблизительно на одном уровне.

Заливку воды нужно прекратить, когда в шланге водяного уровня исчезнут все воздушные пузырьки.

Уровень в обеих измерительных колбах на концах шланга, должны быть заполнены на половину.

Использование водяного уровня (гидроуровня)

Работа с водяным уровнем не сложная. Для удобства и ускорения работ желательно проводить работы с водяным уровнем вдвоем.

Рассмотрим пример: Необходимо определить и прочертить строгий горизонтальный уровень для новой стяжки пола комнаты. Уровень необходимо провести по всему периметру комнаты.

1.Подготовьте водяной уровень к работе

2.На любой стене, ближе к углу, на высоте 60-80 см от пола сделайте стартовую метку.

3.Приложите одну сторону водяного уровня к этой метке. Ваш напарник должен приложить вторую сторону водяного уровня к другому углу стены. Двигая колбу вверх в низ нужно добиться, чтобы вода в измерительных колбах была на одинаковых отметках.

Ваш напарник должен перенести метку с колбы на стену.

4.Таким же образом ваш напарник должен сделать отметки на всех углах комнаты. При этом ваша измерительная колба должна оставаться на месте.
Примечание. Если вы работаете один, то вам придется «намертво» закрепить первую колбу на стартовой отметке, а со второй колбой ходить по углам комнаты и делать отметки.При «путешествиях» по углам комнаты, следите, чтобы вода не вытекала из шланга водяного уровня. Для этого закрывайте концы уровня пальцем или специальными пробками.
По сделанным по углам отметкам с помощью отбивочного строительного шнура или длинной ровной рейки проведите прямую линию вдоль периметра всей комнаты.

5.Для завершения работ по определению и обозначению уровня новой стяжки перенесите линию вниз на нужную длину.

Получите строгую горизонтальную линию стяжки пола.
Примечание : При отметке горизонтального уровня по всему периметру комнаты, линия уровня должна соединиться сама с собой. Если этого не произошло, измерения нужно повторить.

Ватерпас

Ватерпас это пузырьковый строительный уровень. Представляет из себя равную металлическую или пластиковую рейку с вмонтированным визуальным устройством, в котором бегает водяной пузырь. Ватерпасом можно определять как горизонтальные, так и вертикальные уровни.

Уровня определяется изменением угла ватерпаса до полного совмещения пузырька с рисками в окошке. Ватерпас может иметь длину от 20 см до 3-4 метров.

Лазерный уровень

Лазерный строительный уровень. Один луч

Лазерный строительный уровень. Три луча

Применение лазерного уровня три луча.

Это современный и технологичный строительный прибор. Вертикальный и горизонтальный уровень определяется при помощи лазерного луча. При работе с некоторыми моделями лазерного уровня нужно соблюдать меры безопасности и пользоваться специальными очками.

На этом все! Успехов Вам в ваших начинаниях!

Специально для сайта: Все про ремонт квартиры

Другие статьи близкие по теме

55.61953237.741349

Поделись ссылкой:

Изготовление и использование уровня воды

Примерно за ту же цену, что и половина бака с бензином в небольшом пикапе, вы можете построить нивелир, который будет столь же точным и универсальным, как самый дорогой вращающийся лазерный уровень или оптический транзистор на рынке. Фактически, этот недорогой уровень может выполнять несколько трюков, которые ни один из этих первоклассных инструментов не может сделать любой ценой — например, «видеть сквозь» или выравнивать препятствия. Более того, он быстро настраивается, может быть изготовлен из предметов в любом хозяйственном магазине, не требует калибровки, практически неуязвим и настолько прост в использовании, что вы сможете обучить каждого плотника-новичка в своей бригаде, как работать. это примерно за 10 минут.

Я, конечно же, имею в виду уровень воды — древний инструмент, который работает по принципу, согласно которому вода всегда ищет свой уровень. Наполните длинную гибкую трубку жидкостью, и жидкость на обоих концах будет на одном уровне независимо от того, держите ли вы их вместе или разводите на сотню футов друг от друга (рис. 1). Когда вы научитесь доверять этой идее и примете некоторые базовые меры предосторожности для поддержания точности уровня воды, вы будете поражены тем, что вы можете сделать с помощью такого простого инструмента. Все, что вам нужно сделать, это удерживать или зажимать один конец трубы на начальном уровне, а другой конец — в точке, где вы хотите передать это значение.

Рисунок 1. Пока законы физики не меняются, уровни воды будут работать. Не имеет значения, находятся ли два конца трубки рядом друг с другом или в сотне футов от них. Вода, ищущая свой собственный уровень, обеспечивает ориентиры уровня для удобства сборщика колод.

Создание уровня воды

Чтобы создать базовый уровень воды, вам понадобятся всего четыре предмета: длина прозрачной гибкой трубки, несколько пружинных зажимов, вода или другая жидкость и пара пластиковых кувшинов на 1 галлон (для помощь с наполнением и доливкой).

НКТ. Это может быть почти любая длина, которая вам нравится; Я считаю, что от 100 до 150 футов — это приемлемая длина, которая подходит для большинства приложений. Подойдет и множество диаметров, но я остановился на внутреннем диаметре 5/16 или 3/8 дюйма для длины до 150 футов. (Уровень, показанный в этой статье, составляет 125 футов 5/16-дюймовых виниловых трубок.) В большинстве «больших коробок» хранятся прозрачные виниловые трубки в больших рулонах, и вы сможете отрезать все, что захотите. Я заплатил около 15 центов за погонный фут за свой (всего меньше 20 долларов с налогом с продаж).

Чем больше длина, тем больше должен быть диаметр (чтобы избежать проблем, упомянутых в разделе «Ловушки и подводные камни» на стр. 84), но не переживайте, если вы не можете найти именно то, что вам нужно. Я использовал все, от трубки для ледогенератора 1/4 дюйма до 5/8 дюйма или больше (размер садового шланга) с хорошими результатами.

Зажимы. Помните, как положить большой палец на конец соломинки, чтобы удерживать жидкость, даже если другой конец открыт? То же самое и с уровнем воды — пока вы можете полностью перекрыть один конец, вы можете перемещать трубку с места на место, не теряя жидкости.Мне нравится использовать пружинные зажимы, которые я покупаю достаточно больших, чтобы их можно было закрепить на куске материала размером 2 дюйма. Таким образом, они могут служить вторым набором рук, если вы работаете в одиночку. Купите одну пару, чтобы закрыть трубку, и пару дополнительных приспособлений, которые помогут вам повесить уровень, когда вы его используете.

Жидкость. Обычная старая вода подойдет в крайнем случае, но я предпочитаю антифриз для омывателя лобового стекла. Его легче увидеть и он менее подвержен образованию пузырьков воздуха; он поставляется в собственном удобном кувшине на галлон для наполнения; и — если вам не повезло работать зимой на улице к северу от линии Мейсон-Диксон — в вашем грузовике не замерзнет за одну ночь.

Fill ‘Er Up

\ Перед первым использованием уровня воды необходимо заполнить его жидкостью. Я делаю это путем откачивания. Я установил полный кувшин антифриза для стеклоомывателя на крыше своего грузовика и с помощью одного из пружинных зажимов прикрепил трубку к кувшину для галлона, чтобы он не выпал (рис. 2). Остальная часть трубки начинается как катушка на земле.

Рисунок 2. Поместив источник жидкости высоко, вам нужно только запустить сифон.Гравитация возьмет верх и в короткие сроки заполнит 150 футов трубы. Жидкость для омывателя ветрового стекла работает лучше, чем вода, потому что благодаря своему цвету ее легче увидеть и она не замерзает.

Быстрое перетаскивание нижнего конца трубки запустит процесс заполнения. Высосать из кувшина ровно столько жидкости, чтобы заполнить трубку немного ниже уровня ее верхнего конца — это все, что нужно для начала потока. После этого берет верх гравитация. Никогда не ждите, чтобы наесться — антифриз в жидкости для омывателя ветрового стекла токсичен.

Когда трубка начнет наполняться, закрепите другой конец в пустой галлоновой кувшине на земле. Как только трубка заполнится — когда полный поток будет течь во второй кувшин, зажмите верхний конец трубки, чтобы остановить поток.

Чтобы долить уровень (чтобы удалить пузырьки воздуха или добавить больше жидкости), вы можете использовать ту же технику сифонирования, но нет необходимости рисковать полным глотком антифриза. Я использую крышу своего грузовика, как и раньше, но на этот раз я начинаю со всего, что находится на крыше, вместо того, чтобы оставлять остальные трубы на земле.Затем я снимаю оба зажима и бросаю змеевик с трубкой, заполненной жидкостью, с уровня крыши на землю. Гравитация сделает свое дело и запустит поток новой жидкости.

Немного потренировавшись, вы сможете пополнять уровень воды за пару минут каждый раз, когда выкатываете ее из грузовика. Как только жидкость потечет, поместите нижний конец трубки в пустую емкость для перелива и позвольте новой жидкости полностью заменить жидкость в трубке, вытесняя по пути любые пузырьки воздуха.

Использование уровня воды

Для большинства работ по выравниванию воды установка одинакова: во-первых, заполните свой уровень так, чтобы у вас было от нескольких дюймов до фута или около того пустого пространства на каждом конце. Это понадобится вам для настройки.

Затем найдите способ поддержать оба конца трубки, чтобы они висели вертикально, но могли скользить вверх и вниз. (Здесь пригодятся дополнительные пружинные зажимы и немного творчества.) Достаточно, чтобы по обеим сторонам трубки хватало пары гвоздей, но недостаточно туго, чтобы зажать трубку.Вы также можете заправить трубку за J-образный канал с виниловым сайдингом или закрепить ее на стойке уклона или бетонной форме с помощью пары пружинных зажимов (рис. 3).

Рисунок 3. Должно быть 50 способов удерживать уровень, но гвозди и зажимы подойдут. Ключ состоит в том, чтобы удерживать конец таким образом, чтобы его можно было перемещать для точной настройки, но при этом не закрывать трубку.

Когда оба конца поддерживаются примерно на нужном уровне, отсоедините оба конца и дайте жидкости найти свой собственный уровень.Отсюда вы можете измерить расстояние вверх или вниз от контрольной отметки и перенести это измерение на другой конец того, что вы нивелируете. Однако я предпочитаю двигать трубку вверх или вниз до тех пор, пока мениск не совпадет с тем, что я пытаюсь выровнять, а затем перехожу к другому концу и делаю отметку (рис. 4). Последний подход надежен и исключает ошибки измерения: мой любимый провал — удерживать ленту на дюймовой отметке на одном конце, но забываю сделать это на другом.

Рисунок 4. Маркировка непосредственно с уровня жидкости — самый точный подход к использованию уровня воды. Однако вы также можете зажать первый конец на удобной высоте и измерить вверх или вниз до заданного уровня. Затем на том конце, уровень которого вы устанавливаете, просто измерьте такое же расстояние и отметьте.

Подводные камни и ловушки

Использовать уровень воды очень просто, но точность требует непрерывного столба жидкости более или менее при одинаковой температуре — без перегибов или плоских пятен в трубке и без пузырьков воздуха.Ниже приведены некоторые типичные проблемы, с которыми вы можете столкнуться.

Неравномерное расширение. Антифриз на водной и спиртовой основе значительно расширяется при нагревании, поэтому оставление половины трубки в тени, а другая половина запекается под прямыми летними лучами солнца, может испортить результаты на 3/8 дюйма между измерениями. Чем меньше диаметр используемой трубки, тем хуже эффект. Если это произойдет, лучше всего долить уровень из кувшина на галлон, чтобы выровнять температуру жидкости.

Перегибы. Жидкость должна иметь возможность свободно течь по трубке во время использования. Перегибы (или новички, наступающие на трубку или стоящие на ней на коленях) полностью испортят ваши результаты. Небольшое образование здесь имеет большое значение.

Пузырьки воздуха. Если все, что вы делаете, — это снимаете грубый уклон, пара маленьких пузырей не будет иметь большого значения (рис. 5). Однако, если вы выравниваете опоры или пытаетесь выложить лестницу, вам нужна точность, и каждый воздушный пузырь на вашем уровне является переменной, которая ухудшит ваши результаты.Независимо от того, насколько я осторожен, кажется, что в моем грузовике всегда появляются пузырьки воздуха. По этой причине я доливаю воду каждый раз, когда использую ее. Сифонирование новой жидкости избавляет от пузырьков воздуха.

Рис. 5. Пузырьки в жидкости ухудшают точность уровня. Чтобы избавиться от них, просто наполните тюбик. Перегибы тоже плохие, так что не наступайте на шланг. Наконец, разница температур может повлиять на точность, поэтому избегайте использования уровня воды наполовину на солнце и наполовину в тени.

Как только вы привыкнете к простоте и экономичности уровня воды, вы задаетесь вопросом, почему кто-то будет тратить больше на инструменты, которые не проще в использовании и которые намного более деликатны в полевых условиях . И подумайте — если кто-то вломится в ваш грузовик, этот лазерный уровень за 400 долларов станет главной целью. Ведь вор переступит через моток виниловой трубки, чтобы схватить его.

Джо Стоддард — консультант по технологиям и совершенствованию процессов в строительной отрасли.Найдите его онлайн-модератором форума экспертов по компьютерным решениям Journal of Light Construction на сайте www.jlconline.com.

Как сделать самодельный уровень воды

Уровни воды использовались тысячи лет. Древние египтяне использовали уровни воды для строительства пирамид, а римляне использовали их для строительства своих акведуков.

Самодельный уровень воды.

Водный уровень легко и недорого изготовить, что делает его идеальным для выравнивания настила или фундамента сарая и более точным, чем плотницкий уровень на больших расстояниях.

Водный уровень также можно использовать вокруг углов, которые находятся вне прямой видимости, что не может сделать лазер или строительный уровень.

Уровень воды работает по принципу, согласно которому жидкость всегда ищет свой собственный уровень, не имеет значения, является ли водоем ванна или озеро.

Пока нет внешних воздействий (таких как ветер или приливы), вода на одном конце водоема имеет ту же высоту, что и вода на другом конце. Уровень воды просто заменяет пластиковую трубку на водоем.

Вот как сделать собственный уровень воды, используя всего лишь отрезок гибкой пластиковой трубки (которую можно купить на ножках в домашних центрах в отделе сантехники) и двух кольев или дюбелей. Мы использовали внутренний диаметр 3/8 дюйма. трубки для нашей воды, но размером 1/4 дюйма I.D. или больше будет работать.

Использование самодельного уровня для выравнивания фундамента сарая.

Чтобы сделать уровень воды:

1. Вбейте кол или дюбель в землю около середины фундамента.
2. Присоедините один конец гибкой трубки к стойке так, чтобы открытый конец трубки был выше желаемой вершины фундаментных блоков.
3. Смешайте немного красного пищевого красителя с водопроводной водой в емкости, чтобы было легче видеть уровень воды.
4. Удерживая другой конец трубки на той же высоте, что и прикрепленный конец, наполните трубку водой до тех пор, пока он не окажется на пару дюймов ниже концов трубки. Убедитесь, что в трубке нет пузырьков воздуха.
5. Крепко удерживая большим пальцем свободный конец трубы, переместите ее к одному из фундаментных блоков.
6. Поставьте столб или дюбель вертикально на верхнюю часть фундамента и удерживайте трубу напротив него так, чтобы оба конца трубы были примерно на одинаковой высоте.
7. Уберите большой палец с открытого конца трубки, убедившись, что вода не выходит из любого конца трубки. Отрегулируйте высоту трубки так, чтобы у вас было примерно одинаковое количество трубки над водой с обоих концов.
8. Отметьте высоту уровня воды в трубе на стержне или дюбеле.
9. Положите большой палец на открытый конец трубы и перейдите к следующему фундаментному блоку. Если фундамент ровный, вода в трубе будет на той же высоте, что и отметка на коле или дюбеле.
10. Если отметка выше уровня воды в трубке, опускайте блок до совмещения отметки и уровня воды. Если отметка ниже уровня воды в трубе, поднимите блок на эту величину, чтобы выровнять фундамент.
11. Если в какой-либо момент вода выльется из трубки, наполните трубку и начните все измерения заново.

Вы можете добавить резервуар для воды к трубке уровня воды выше, просверлив отверстие того же размера, что и трубка в верхней части кувшина емкостью 1 галлон.Просверлите небольшое второе отверстие в крышке, чтобы выровнять давление воздуха.

Наполните кувшин водой на несколько дюймов от верха, вставьте трубку в отверстие до тех пор, пока она не будет полностью касаться дна кувшина. Пососите открытый конец трубки, чтобы начать сифонное действие, затем используйте, как указано выше.

Уровень воды | BuildEazy

Как сделать и использовать ведро и уровень воды из шланга

Материалы
Вам понадобится стандартное пластиковое ведро и 12 метров (40 футов) 6 мм (1/4 ″) прозрачной пластиковой трубки nylex или аналогичной.Оба предмета можно приобрести у любых крупных строительных компаний.

Инструкции
1. Просверлите отверстие в ковше на 50 мм (2 дюйма) снизу вверх. Размер отверстия должен быть немного меньше, чем у пластиковой трубки.

2. Отрежьте один конец пластиковой трубки примерно на 50 мм (2 дюйма) вниз. Рис. 1 Это позволяет ввинтить трубку в отверстие меньшего размера в ведре. Рис 2

3. Вытяните трубку изнутри ведра до упора. Рис 3

Как пользоваться ведром и шлангом-уровнемером

Поставьте ведро на табурет или стул и наполните его водой до верха.
Высота ковша значения не имеет.
Освободите шланг на земле, пока вода не начнет свободно вытекать и не выйдут все пузырьки воздуха.

Метод 1
Этот метод подходит для профилей, высоких настилов, высоких подпорных стен и т. Д.

Возьмите конец шланга и прижмите его к стойке (A). Рис. 4
Отметьте стойку там, где в шланге проходит водопровод.
Это становится базовой линией (не известной требуемой высоты).

Таким же образом отметьте опорную высоту дома, стойки (B) и стойки (C).
Теперь у вас есть базовая линия уровня на всех четырех объектах, но вы хотите обрезать верхнюю часть стоек до такой же высоты, что и известная требуемая высота дома. Показано на Рис.4

Уровень воды больше не нужен.
Просто измерьте высоту от базовой высоты, отмеченной на доме, до известной требуемой высоты, также отмеченной на доме. Перенесите это измерение на стойки (A), (B) и (C), измеряя высоту от базовой высоты, отмеченной на каждой стойке.

Теперь у вас есть горизонтальная линия от известной необходимой высоты дома до столбов (A), (B) и (C).

Метод 2
Этот метод подходит для низких профилей, низких настилов, низких подпорных стен, для определения высоты уровня прудов и бассейнов, контуров грунта и т. Д.

Возьмите конец шланга и удерживайте его за кусок стержня, удерживаемый вертикально на участке (A). Рис 5

Отметьте карандашом линию на стержне в том месте, где видна линия подачи воды в шланге.

Спуститесь с холма и сделайте то же самое в области (B).

Теперь у вас будет две отметки карандашом на стержне.Какое бы расстояние ни измерялось между двумя отметками, это также расстояние, на котором необходимо выкопать область (A), чтобы она была на одном уровне с областью (B).

Уровень воды: 3 ступени (с изображениями)

Вот самое интересное! Добавьте немного физики, некоторых древних технологий, вашей собственной изобретательности и немного смазки для работы и выровняйте свою почву.

Прикрепите ведро к чему-нибудь достаточно твердому. Ведро должно оставаться неподвижным на протяжении всего процесса, поэтому найдите место в стороне и надежно прикрепите его.Вам нужно, чтобы ведро было немного приподнятым над землей, чтобы уровень воды можно было читать по дереву. Я привязал свой к стулу на молнии, и он все еще хорошо держал его, но мне хотелось, чтобы он был немного выше.

Убедитесь, что в трубке нет пузырей. Я поднял трубку над ведром и слил всю воду обратно в ведро, затем медленно опустил его так, чтобы трубка была наполнена цветной водой без пузырьков.

Решите, какое место на земле будет вашей точкой отсчета.В моем случае я хотел довести всю область до уровня самой низкой точки, поэтому минимальная точка была моей точкой отсчета. Установите палку на землю в исходной точке и наблюдайте, как уровень воды в трубке поднимается и опускается по мере того, как он оседает.

Когда уровень воды перестанет двигаться, отметьте палкой уровень воды. Неважно, где это на палочке, вы просто будете использовать это как относительную отметку. Теперь перейдите к другому месту, которое вы хотите измерить. Поставьте палку наверх и дождитесь, пока уровень стабилизируется.Как далеко новый уровень воды от сделанной вами отметки? Это расстояние по вертикали между землей, которую вы измеряли ранее, и землей, на которой вы находитесь сейчас. Отложите палку в сторону и копайте / насыпайте по мере необходимости — готово! Измерьте площадь и при необходимости выровняйте землю. Продолжайте делать это по всей своей области, пока все не выровняете.

Следует иметь в виду пару вещей:

• Если уровень воды ниже вашей исходной отметки, вам необходимо сделать так, чтобы земля на была ниже .Если уровень воды выше вашей отметки, приподнимите до уровня земли. Сначала это кажется нелогичным, но имеет смысл, когда вы думаете о том, что происходит: если земля выше вашей контрольной точки, палка (с отметкой) перемещается вверх, а уровень воды остается прежним, поэтому уровень воды будет ниже вашей отметки. См. Примечания к рисункам на этом шаге в качестве примера.
• Если ваш ковш переместится, вам нужно будет вернуться к исходной точке и сделать новую отметку.То же самое верно, если ваша вода испаряется. Рекомендуется регулярно возвращаться к своей контрольной точке и следить за тем, чтобы уровень воды по-прежнему соответствовал вашей отметке.

Спасибо Дино из Hackaweek за то, что показал мне, как это сделать. Посмотрите его видео на http://hackaweek.com/hacks/?p=1736, чтобы увидеть, как используется его уровень воды.

Дайте мне знать, если у вас возникнут вопросы или если это непонятно.

Использование уровня воды — Fine Homebuilding

Зайдите в любой хороший хозяйственный магазин, и вы найдете больше модных приспособлений для выравнивания, чем вы можете сосчитать.Но какие из них вам действительно нужны? Если вы домовладелец или мелкий ремонтник, ответ, вероятно, ни один из них. Если ваши потребности в выравнивании на большие расстояния скромны — скажем, вам нужно расположить кухонные шкафы, выровнять ряд окон или выровнять потолок, — все, что вам действительно нужно, это длина пластиковой трубки и ведро с чистой водой.

Хотя этому простому устройству не хватает сексапильности строительного уровня или высокотехнологичного лазера, оно столь же точное и еще более универсальное. В отличие от своих дорогих конкурентов, уровень воды не зависит от прямой видимости, поэтому вы можете выравнивать углы, не перезагружая инструмент.

Некоторым людям уровень воды кажется загадочным устройством, но единственная магия, в которой задействована сила тяжести. Каждый водоем ищет свой уровень; не имеет значения, находится ли эта вода в Атлантическом океане или в 50 футах пластиковой трубы.

Настройка занимает минуты

Шаг 1: Добавки улучшают производительность. Наполните шланг, откачав воду из поднятого ведра, и дайте воде течь достаточно долго, чтобы вытеснить пузырьки воздуха. Чистая вода подойдет, но несколько капель ополаскивателя для посудомоечных машин Jet-Dry улучшат текучесть.Небольшая ложка пищевого красителя делает жидкость более заметной, но если пролить ее, она окрасится.

Шаг 2: Если оба конца совпадают, все готово. Проверьте точность уровня, удерживая оба конца вместе. Если уровни воды не совпадают (и вы не стоите на шланге), значит, в линии застряли пузырьки воздуха. Если вы не можете избавиться от пузырьков, коснувшись линии пальцем, лучше всего опорожнить шланг и выполнить повторную сифонку.

Советы по построению одноместного уровня воды

Недостатком уровня воды шлангового типа является то, что для работы с ним требуется два человека.Если вы работаете в одиночку, вы можете построить уровень воды для одного человека, просверлив отверстие в пластиковом ведре, вставив несколько дюймов шланга и запечатав края силиконом; или вы можете приобрести эффективную готовую версию примерно за 30 долларов в компании Aqua-Level Mfg. Co. Этот тип уровня работает по принципу, согласно которому вода в шланге будет достигать того же уровня, что и поверхность воды в резервуаре.

Контрольная точка для каждого угла

Шаг 3: V отмечает точку.Нарисуйте видную V-образную форму на прямой линии, чтобы указать точную высоту. (Примечание: поскольку поверхность воды в трубе слегка вогнута, оба работника должны заранее согласовать, отмечать ли высокую точку или нижнюю точку.)

Шаг 4: Один человек делает ставку, а другой работает в помещении. После установки ориентира в удобном углу один рабочий остается в этом месте с одним концом шланга (фото врезки), а его напарник направляется к ближайшему углу с противоположным концом и карандашом.Первый рабочий медленно перемещает трубку вверх или вниз, пока поверхность воды не совместится с отметкой. Сделав паузу на несколько секунд, чтобы убедиться, что вода перестала двигаться, он дает своему коллеге разрешение пометить стену.

Шаг 5: Создайте ровное игровое поле и позаботьтесь о высоте позже. Во многих ситуациях проще выбрать произвольную высоту — желательно на уровне глаз — и использовать уровень воды, чтобы установить ориентир в каждом углу.Как только эти ориентиры будут установлены, можно использовать рулетку или столбик, чтобы быстро определить правильную высоту.

Автор фотографии: Энди Энгель

Подпишитесь на участие в голосовании сегодня и получите последние инструкции от Fine Homebuilding, а также специальные предложения.

Получайте советы, предложения и советы экспертов по строительству дома на свой почтовый ящик

× Традиционная технология

— Как установить и использовать уровень воды

Я впервые узнал об уровнях воды летом, когда мне было 12 лет.Тем летом мы с отцом построили сарай (по его собственному проекту, с нуля — ни один из этих наборов, доступных сегодня). Помимо уже сформировавшихся навыков работы с инструментами, этим летом я изучил теорему Пифагора, а также научился делать и использовать уровень воды.

В этом посте мы покажем вам, как настроить базовый уровень воды для использования даже в самых удаленных местах на планете. Мы используем водный уровень, а также несколько других методов «голыми руками», чтобы построить классную комнату на открытом воздухе на нашем полевом участке.Наслаждаться.

В самом простом виде, уровень воды просто использует свойство самовыравнивания жидкой воды (из-за силы тяжести) для попадания в «линию уровня». На самом деле это смехотворно простой (и в то же время удивительно точный) метод.

Если вы наполняете бассейн водой, а поверхность остается неподвижной, поверхность будет всегда ровной, даже если пол в бассейне неровный. Это касается бассейна, желоба, желоба или даже пластиковой трубы, которую вы заполняете.

Уровни воды использовались веками (по крайней мере).Сейчас довольно распространено (хотя и не обязательно) использование прозрачных пластиковых трубок, изобретение только последней сотни лет. Я нахожу в этом немного иронии.

На нашем полевом объекте мы строим простую классную комнату на открытом воздухе, чтобы защитить учащихся от солнца и града, которые мы видим достаточно часто. Для начала мы установили четыре стойки из сосны Lodgepole примерно на 24 дюйма в землю и возвышались на высоте семи футов над землей. (Факт компьютерного: от центра костровой ямы каждый столб ограничивает одно из основных направлений, так что наш класс также является компасом.) Теперь пора выровнять вершины друг относительно друга.

Если вам нравятся традиционные навыки, вам может быть интересна наша статья «Как сделать крючковый нож за 4 простых шага»:

Как сделать крюк-нож за 4 простых шага

Для демонстрации мы используем кусок прозрачной трубки 1/2 дюйма. Каждый конец прикреплен (с помощью зубчатой ​​зацепки на каждом изображении) к сообщению, которое мы хотели бы срезать по уровню с каждым из других постов. Если вы работаете с партнером, закреплять трубку не нужно, просто держите ее и двигайте по мере необходимости.

Трубка заполнена водой до верха самого нижнего столба. (Довольно часто воду сифонируют в трубку из резервуара с водой, или вы можете налить воду в трубку, чтобы заполнить ее.) Осторожно постучите по трубке, чтобы удалить пузырьки воздуха.

Поскольку вода (и любая другая жидкость) выравнивается под действием силы тяжести, результирующий уровень воды на другом конце трубки будет на той же «высоте», что и первый.

Просто нанесите (или разрежьте) линию на уровне воды, и она будет на уровне первой стойки.

Кусок торта. Даже строители пирамид могли бы гордиться.

Получайте удовольствие — и приходите как-нибудь на наш полевой класс!

Чтобы узнать больше о традиционных навыках и навыках на открытом воздухе, ознакомьтесь с нашей онлайн-программой независимого обучения на местах THE PACK .

Как использовать уровень воды для выравнивания новой колоды | Home Guides

Уровень воды — ценный инструмент, который вы можете сделать дома. Когда вы строите новую колоду, уровень воды может помочь обеспечить ровную поверхность, независимо от того, насколько велика ваша колода.Неровная палуба может привести к структурным проблемам и повреждению водой, что представляет угрозу безопасности.

Сделайте или купите уровень воды

Чтобы сделать собственный уровень воды, вам понадобится длинная прозрачная трубка и немного воды. Когда трубка заполнена водой, вода на обоих концах трубки естественным образом оседает на одном уровне. Вы можете добавить пищевой краситель, чтобы окрасить воду и облегчить определение уровня ее уровня. Электронные уровни воды, продаваемые в магазинах товаров для дома, работают таким же образом, но машина издает звуковой сигнал при достижении уровня.Это может быть полезно, если вы работаете в одиночку и находитесь на некотором расстоянии от начальной точки.

Определение высоты деки

Перед тем, как выровнять колоду, вы должны определить, на какой высоте вы хотите, чтобы она располагалась. Даже если вы хотите построить колоду прямо на земле, высота будет равняться ширине дерева, которое вы собираетесь использовать для каркаса. Использование уровня помогает вам вносить коррективы в зависимости от колебаний грунта. Выбранная вами высота должна зависеть от планировки вашего двора, целевого назначения террасы и того, хотите ли вы прикрепить ее к своему дому или бассейну.

Отметьте точки уровня

Начните собирать колоду с помощью маркера, такого как черный ход или край бассейна. Используйте это как отправную точку для определения высоты рамки по мере продвижения. Сделайте отметку на раме на желаемой высоте, затем прикрепите один конец уровня воды так, чтобы край воды совпадал с отметкой. На другом конце уровня отметьте такую ​​же высоту в других точках рамы. Прижмите другой конец уровня к раме, и как только вода перестанет двигаться, отметьте место, где она осядет.Это будет на уровне начальной точки.

Поиск и устранение неисправностей

Есть много вещей, которые могут привести к неправильным показаниям уровня воды. Пузырьки воздуха в линии могут привести к тому, что вода поднимется выше уровня.
