Как усилить деревянные балки перекрытия? Советы от мастеров

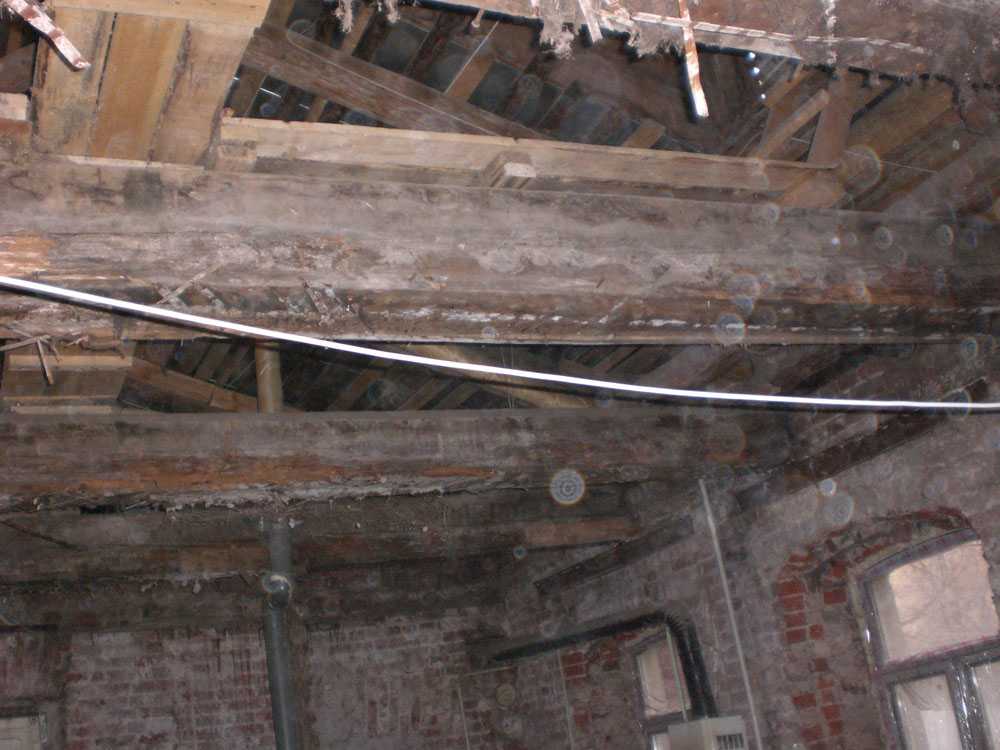

Балки перекрытия – одно из слабых мест в старом доме. Под влиянием времени и внешних факторов они изнашиваются, что приводит к скрипу полов на верхних этажах, прогибу перекрытия или даже его обрушению. Как справиться с проблемой и усилить балки перекрытия? Давайте разберемся.

• Причины ослабления несущих способностей перекрытия
• Способы усиления деревянной балки перекрытия
• Что делать, если усиление балок перекрытия невозможно?

Причины ослабления несущих способностей перекрытия

Не только течение времени может быть виновно в том, что перекрытие провисает, появляются скрипы и вибрация. Есть ряд возможных причин этого явления:

• использование при строительстве недостаточно прочных материалов – размеры доски или бруса меньше рекомендуемых, некондиционная древесина, пиломатериалы из «мертвого леса» и т. п.;
• увеличение нагрузки на перекрытие пот отношению к расчетной из-за изменения назначения помещений, чердак превратился в мансарду – необходимо усилить балки;
• применение при укладке перекрытия материалов естественной влажности – в этом случае по мере высыхания бруса или доски происходит его деформация и растрескивание;
• протечки на крыше – попадающая на плоскость перекрытий влага постепенно разрушает древесину, да еще и «открывает ворота» бактериальной флоре, плесени, грибку;
• повреждение массива балки при монтаже или хранении;
• некомпетентность строителей.

Также на древесину пагубно влияют любые перепады влажности и температур, отсутствие специальной антисептической обработки, попадание агрессивных химических сред и поражение насекомыми. Иногда колония муравьев может уничтожить несущие элементы перекрытия менее, чем за один летний сезон.

Совет для тех, кто только начал строиться: не допускайте перечисленных выше явлений чтобы не ремонтировать балки перекрытия досрочно. Но если неприятность уже произошла, придется провести работы по устранению последствий и укреплению перекрытия и его несущих элементов.

Чтобы определить состояние несущих балок, необходимо рассчитать предельно допустимый прогиб элемента. Норма – 1/300 часть от длины балки. То есть, при длине 3 метра прогиб в центральной части не должен превышать 10-12 мм. Если значение больше – требуется ремонт – усиление и укреплении несущего компонента перекрытия.

Способы усиления деревянной балки перекрытия

Если выяснилось, что несущий элемент требует ремонта, есть несколько методов, которые помогут восстановить способность балки к выдерживанию нагрузок.

1. Наращивание площади сечения. Один из самых эффективных методов. С двух сторон деревянной доски или бруса, поврежденных по тем или иным причинам, устанавливают накладки с толщиной не менее 50 мм. Усиливающие детали могут монтироваться как по всей длине, так и на поврежденном участке. Перед проведением работ следует поднять балку домкратом, чтобы полностью убрать существующий прогиб. Монтаж проводится с помощью винтов или шпилек, проникающих сквозь первоначальный несущий элемент и скрепляющих обе накладки между собой.
2. Металлические накладки. Вариация на тему предыдущего метода, только в качестве усилителей выступает не деревянная доска, а швеллер либо металлическая полоса.
3. Прутковый протез. Этот метод чаще всего применяют для восстановления несущей способности торцевых частей балок. В качестве материала используют металлическую арматуру. Работы проводятся после установки опоры под поврежденную балку и разборки перекрытия. Восстановленный несущий элемент имеет меньшую способность сопротивляться нагрузкам, чем новый, это следует учитывать в период эксплуатации.
4. Армирование углеволоконными элементами. Современный инновационный метод усиления и укрепления балок перекрытия. Подходит даже в том случае, если нарастить размеры конструкции невозможно. Углепластиковые элементы имеют малый вес и значительную несущую способность. Для ремонта балок используют различные типы углеволоконных материалов – пластины, листы, пруток. Монтаж проводят с применением специального эпоксидного клея, после застывания полученный конструктивный элемент по прочности не уступает стали.

Вне зависимости от выбранного способа реставрации несущей конструкции, необходимо выполнить требования безопасности во время проведения работ. Следует установить опорные поддерживающие стойки или леса во избежание обрушения во время ремонта.

Что делать, если усиление балок перекрытия невозможно?

Случается и так, что усилить балки – сложно осуществимый процесс или даже совершенно невозможный. При этом заменять перекрытие на данный момент не планируется.

В этом случае есть два варианта исправить ситуацию:

• установка опор под имеющиеся элементы, не выдерживающие нагрузки;
• установить балки-дублеры в промежутках между старыми.

Стойки-опоры установить проще, но они уменьшают полезную площадь помещения, создают помехи при эксплуатации. Кроме того, они уменьшают визуальную привлекательность интерьера, поэтому потребуются дополнительные затраты времени и средств на декорирование стоек. Дублирующие балки устанавливаются по тому же принципу, что и имеющиеся – врезаются в предварительно вырезанные гнезда несущей стены. Технически этот вариант более сложен, чем установка деревянных опор, но лишен тех недостатков, которые свойственны первому способу.

Усиление деревянных балок перекрытия — как укрепить межэтажные, чердачные и подвальные лаги по полу и потолку

Основным элементом чердачных и межэтажных перекрытий во многих частных домах является деревянная балка. Срок службы перекрытий из дерева ограничен ввиду свойств древесины, особенно, если она была плохо обработана или подвергалась нагрузке и воздействию влаги.

В следствие таких факторов балка перестает справляться с возложенной на нее функцией (возможно провисание, прогиб, искривление) и потребуется усиление деревянных балок перекрытия.

Помимо повреждений и утраты несущей способности балок пола и потолка (лаг, прогонов), укрепление может быть продиктовано увеличением нагрузки на перекрытие.



Когда нужно усиливать деревянные балки перекрытия

• плохое состояние балочной конструкции. Является следствием повреждение древесины. Повышенная влажность, перепады температуры, деятельность различных вредителей (жуков короедов), растрескивание – все это приводит к деформированию балки перекрытия;

• снижение несущей способности. Под собственным весом, постоянной и переменной нагрузкой балки перекрытия могут прогибаться. Согласно нормативам, если прогиб находится в пределах 1:300, то беспокоится не о чем. Например, если балка длиной 2500 мм. прогнулась на 10 мм. это соответствует нормальному значению прогиба.
  Если показатель прогиба больше – ее следует усилить;

• необходимость увеличения несущей способности балки. Связанная, например, с перестройкой чердака под мансарду или жилое помещение. Такая перестройка приведет к увеличению постоянных и переменных нагрузок на перекрытия второго этажа, что автоматически требует изменения сечения установленных деревянных балок.

В пределах статьи будут приведены несколько распространенных способов усиления перекрытия (ремонт, реконструкция). Но, точно ответить на вопрос, как усилить деревянные балки перекрытия может только профессионал и только после анализа состояния конструкции. Ведь в каждом случае решение будет индивидуально.

Воспользовавшись таблицей можно получить представление о том, какое сечение должно быть у балки при определенной нагрузке.

Допустимое сечение балок при нагрузке

Материал подготовлен для сайта moydomik.net

Способы усиления деревянных балок перекрытия

Основные типы и методы усиления деревянных перекрытий приведены в порядке увеличения трудозатрат и длительности на выполнение работ.

Тип усиления без изменения условий работы

Усиление деревянными накладками

Способ применяется в том случае, когда дерево повреждено. Накладки устанавливаются с двух сторон от балки из бруса (по бокам или сверху и снизу), максимально плотно к ней и скрепляются (затягиваются) насквозь болтом. При этом важно обработать поврежденный участок и накладки противогрибковым раствором. В критическом случае, если участок поврежден сильно – его лучше удалить. Чтобы усилить балку нужно крепить накладку по всей ее длине.

Усиление пролетов металлическими накладками (пластинами) или прутковыми протезами

Стальные пластины используются вместо деревянных, описанных выше. Металл также нужно обработать антикоррозионным раствором. Схема устройства показана на рисунке.

Усиление пролетов балок металлическими накладками и прутковыми протезами

Усиление перекрытия углеволокном (углепластиком)

Современная технология усиления (армирование углеродным волокном). Углеволокно (ленты, листы, пластины, нити, ткань) наклеивается в несколько слоев, пока не будут достигнуты требуемые показатели жесткости балки. Удобство работы и легкость материала приводят к тому, что углепластик приобретает популярность как эффективное средство для восстановления балок и строительных конструкций.

Ниже приведена схема армирования (усиления) балок перекрытия углеволокном.

Усиление балок углеволокномУсиление балок углеволокном — схемаУсиленные балки углеродным волокном

Усиление на торцах деревянными или металлическими протезами

Технология позволяет усилить балку в местах стыка с несущей стеной. Это именно то место, где, за счет перепадов температур повреждение древесины происходит быстрее.

На схеме ниже показана технология усиление протезами из швеллера, прокатного профиля

Усиление протезами из швеллера, прокатного профиляУсиление протезами из швеллера, прокатного профиля — 2

Монтаж пруткового протеза

Прутковый протез системы Дайдбекова выполняется из двух спаренных ферм, которые изготавливаются из обрезков арматурной стали сечением (диаметром) 10-25 мм. Длина протеза должна быть на 10% больше двойной длины сгнившего конца балки, но не более 1,2 м.

Устройство пруткового протеза

1. Установить временные опоры под перекрытие на расстоянии 1-1,5 м от несущей стены, состоящие из стоек и прогона.
2. Разобрать перекрытие снизу на ширину 75 см и сверху – 1,5 м от стены.
3. Отрезать поврежденный участок балки (0,5м)
4. Завести заготовку протеза вертикально в междуэтажное перекрытие и повернуть в горизонтальное положение, сначала надвигая на балку, затем, в обратную сторону задвигая в нишу стены.
5. Сместить и прибить гвоздями сдвижную планку.

Установка пруткового протеза

Усиление балок шпренгельными затяжками

Усиление перекрытий — установка шпренгелей

Тип усиления с изменением условий работы

Усиление деревянных перекрытий такими способами предусматривает существенную перестройку несущей конструкции балочных пролетов.

Изменение условий работы конструкций

Изменение схемы работы

Нестандартные решения

Если нет возможности усилить деревянные балки перекрытия, можно попытаться их разгрузить, т. е., распределить нагрузку с существующих балок на дополнительно установленные элементы.

Усиление перекрытий путем установки опор под несущие балки

Опоры, подпирающие балки снизу, являются хорошим способом перераспределить нагрузку с балки на опору.

Усиление перекрытий — установка опор

Усиление перекрытий путем установки дополнительных балок

Если существующие лаги находятся в целости и сохранности, увеличить их несущую способность можно посредством увеличения их количества. Установка дополнительных деревянных балок позволит увеличить нагрузку на конструкцию. Устанавливая новые лаги нужно обязательно защитить их торцы рубероидом, чтобы избежать повреждения.

Усиление перекрытий — установка дополнительных балок

Надеемся, что из приведенных способов усиления деревянных балок перекрытия вы подберете именно тот, который решит вашу проблему наилучшим образом и с минимальными затратами.

Как укрепить лаги пола снизу

Укрепление лаг пола становится необходимым, когда пол вашего дома начинает шататься или подпрыгивать.

В старых домах балки начинают трескаться или провисать из-за многолетней деградации.

6 способов укрепить балки пола

Чтобы укрепить балки пола, заблокируйте балки, прибив между ними брусок. Другой метод — связать балки куском пиломатериала. Фанера и стальные листы также эффективны для увеличения прочности конических балок.

Другим решением является установка промежуточной балки или стены под упругими балками для их поддержки.

После многих лет эксплуатации качество лаг ухудшается. Они начинают терять свою прочность, что впоследствии приводит к провисанию или растрескиванию полов.

Если пролеты балок пола слишком велики, они могут со временем начать подпрыгивать или раскачиваться.

Какими бы эффективными ни были балки перекрытия, их не так-то просто заменить.

Однако существуют альтернативные подходы, которые можно использовать для усиления балок пола и повышения их удобства использования.

Ниже перечислены некоторые из наиболее широко используемых методов.

1. Использование балок или стен в качестве опоры для балок перекрытия

 Использование балок или стен в качестве опоры для балок перекрытия — отличный способ их укрепить.

Этот вариант подходит для случаев, когда пространство не ограничено и добавление столбцов не снижает эффективность дизайна.

Если препятствия и потеря свободного пространства не являются проблемой, балки и колонны обеспечивают достаточную прочность балок.

Они применимы даже к подвалам. Аспекты, о которых нужно позаботиться, — это конфигурация балок и колонн.

При добавлении балок важно предусмотреть надлежащее основание для поддержки колонн.

Обычно для деревянных балок требуются фундаменты небольших размеров, но в случае стальных балок больший размер фундамента может оказаться более оптимальным в зависимости от нагрузки на балку.

Жесткость балки напрямую зависит от расстояния между каждой колонной и фундаментом.

Чем ближе расположены колонны и фундаменты, тем большую прочность будет оказывать балка в качестве опоры для балок перекрытия.

Фундамент можно создать, вырезав отверстие в земле под фундаментом и заполнив его бетоном.

Затем под пролетом перекрытия с помощью гидравлических домкратов закрепляется балка, а между балкой и фундаментом устанавливается колонна.

Вместо деревянных балок для усиления перекрытий можно также использовать нестандартные балки.

Сборные балки обеспечивают большую прочность и могут быть включены, если нагрузка на перекрытие дает очень большое значение. Точно так же можно возвести стену для поддержки балок снизу.

Усиление балки перекрытия с опорой на балку

Вас может заинтересовать это- Балки, балки и балки

2. Объединение балок для усиления балок перекрытия

Если одной балки недостаточно, попробуйте добавить другую балку рядом с существующей.

Этот процесс, известный как сращивание балок, доказал свою эффективность в повышении прочности и стабильности балок пола.

Размер родственной балки может быть таким же, как у оригинальной балки, но, с другой стороны, использование более высокой балки обеспечивает большее сопротивление.

При условии, что более высокая балка должна быть надрезана, чтобы соответствовать фиксированному уровню исходной балки.

Увеличенная глубина обеспечивает большую прочность и значительно снижает раскачивание балок.

Деревянные балки из инженерной стали можно использовать вместо стандартных деревянных балок.

Родственные балки могут быть применены к обеим сторонам оригинала, когда требуется большая жесткость.

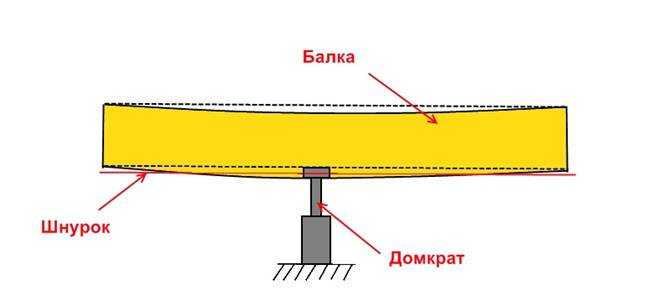

Если существующие балки провисают или прогибаются вниз, их сначала поддомкрачивают, а затем прикрепляют родственную балку для их выравнивания.

Клей, используемый между обеими балками, дополнительно помогает уменьшить скрипящие звуки, которые могут возникать из-за износа балок.

Верх родственной балки выровнен с оригиналом. Нижняя часть, если она длиннее, отрезается от середины и затем опирается на подоконник.

Гвозди от 10d до 16d затем используются для соединения балок.

3. Использование фанерных полос

Когда площадь пола ограничена, а родственные балки не кажутся подходящим выбором, фанерные полосы служат отличной заменой. Две полосы гибкой фанеры крепятся к одной стороне качающейся балки перекрытия.

Фанерные планки не только короче, но и легче и гибче, что значительно упрощает процесс их монтажа. Особенно в помещениях, где нельзя добавить полноразмерные балки.

Полосы фанеры 3/4 дюйма вырезаются и подгоняются под размеры существующей балки пола. Соединение делается прочным с помощью прочного строительного клея.

Одним из основных повторяющихся неудобств является отскок, который со временем появляется на полу. В таких случаях замена старых полов может оказаться нецелесообразным вариантом.

В качестве альтернативы рекомендуется использовать фанерные полосы, чтобы уменьшить отскок на существующих полах.

Обычно доски используются для устройства полов над балками. При рассмотрении вопроса о реконструкции или замене старого пола или даже при добавлении нового можно рассмотреть фанеру.

Фанерный черный пол можно прибить к существующим балкам пола, образуя обшивку поверх существующего настила. Следовательно, гибкость фанеры значительно снижает колебания пола.

Фанера также предлагает решение для укрепления балок вторых этажей домов, где доступ к балкам через потолок первого этажа затруднен.

Переход материала и сам процесс установки стали более удобными при выборе фанеры.

В дополнение к верхней стороне балок перекрытия фанерная обшивка также может быть установлена ​​в нижней части балок.

Обшивка пола фанерой наносится путем нанесения большого количества строительного клея на старые ветхие доски.

Новые листы укладываются перпендикулярно лагам пола. Шурупы или гвозди, имеющие достаточную длину, проникают сквозь обшивку и в балки.

Тот же метод можно применить для установки обшивки на нижней стороне, если уровень балок одинаков по всему настилу.

Если уровень отличается более чем на ½ дюйма, обшивка не может быть выполнена с использованием этого метода.

Усиление балок с помощью фанерных пластин

4. Использование металлических накладок

Обмотка балок стальными лентами помогает более эффективно распределять нагрузки по концам

Самый эффективный способ сделать это — начать обвязку с верхней части одной стороны балки, затем по направлению к нижней части среднего пролета балки, а затем снова по направлению к верхней части другого конца балки. балка

Нагрузка, приложенная к центру балки в этой конфигурации, распределяется вместе с гвоздями, проходящими через балки.

Металлические хомуты достаточно просты в установке. Сначала с помощью домкратов поднимают балки и устанавливают временную опору балки. Поднятие балок помогает обеспечить плотное прилегание металла при снятии домкратов.

Начните с верхней части одного конца, забивая металлические соединительные гвозди вдоль каждого отверстия на протяжении первых 2 футов, после чего пробивайте отверстия через каждые 6 дюймов таким же образом прибивая противоположную сторону.

 Лямка должна быть аккуратно сложена вдоль дна в середине пролета. При необходимости можно установить дополнительные ремни для дополнительной поддержки. После установки ремней снимите временную опору балки.

Металлическая обмотка для усиления балок пола

5. Использование стальных пластин

Сталь можно использовать для усиления различных типов балок пола. Один из таких методов называется методом стальной планки.

В этом методе стальные пластины вставляются между двумя соседними балками перекрытия и скрепляются болтами на концах.

Для достижения максимальной эффективности убедитесь, что пластины проходят по всей длине балок. Таким образом, пластины поддерживаются на концах.

Использование стальных пластин ограничивает пространство для сверления. Следовательно, это может затруднить процесс прохождения воздуховодов и проводов.

Хотя сталь обеспечивает большую прочность, общие преимущества использования простой деревянной родственной балки могут быть более практичными.

Усиление балок перекрытия стальным лагом

6. Блокировкой балок перекрытия

Сплошная блокировка — еще один метод, используемый для улучшения характеристик спроектированных двутавровых балок и ферм.

Использование деревянных блоков между соседними балками помогает более равномерно распределять вес вдоль балок.

Блокировка балки пола эффективна только в том случае, если она тугая.

Металлические и деревянные блоки со временем расшатываются из-за расширения и сжатия.

Усадка и просачивание также могут представлять угрозу для системы.

Лучшее время для применения метода блокировки – ранняя весна, когда содержание влаги в балках самое низкое.

Это потому, что этот метод лучше всего работает, когда балки сухие.

Блоки вырезаны в пропорциях, немного превышающих пространство, предлагаемое балками. Это гарантирует, что блоки будут плотно упакованы.

Затем они устанавливаются перпендикулярно балкам.

Если воздуховоды мешают, используйте два отдельных блока меньшего размера.

Вбить гвозди в балки и блоки.

Дополнительная поддержка может быть обеспечена за счет создания большего количества блоков на равном расстоянии друг от друга.

Усиление балки пола с помощью блокировки

7. Другие варианты

Увеличение площади ленточной балки в раме также может быть хорошим вариантом для уменьшения вибрации пола.

Это можно сделать путем установки двойных ленточных балок по продольным сторонам периметра

Как лучше всего усилить балки?

Лучший способ укрепить балки перекрытия — обеспечить опору в середине пролета с помощью балок или стен. Но ограниченность пространства может сделать это непрактичным в некоторых ситуациях.

Стальная арматура и металлическая обертка также весьма эффективны, но являются дорогостоящими по сравнению с другими вариантами. Блокировка также может дать достаточную прочность, но склонна к ослаблению.

Сращивание балок легко выполняется, обеспечивает достаточную прочность и является рентабельным. Фанера обладает теми же преимуществами, но имеет еще меньший размер.

Все варианты имеют некоторые преимущества перед другими. Определение наилучшего метода будет зависеть от условий и ограничений сайта.

Если места достаточно, балочная опора будет идеальным решением.

Почему провисают полы?

 В жилых домах полы со временем могут начать проседать из-за недостаточной поддержки и механизма распределения нагрузки.

Когда балок недостаточно, чтобы выдержать вес вышеперечисленных этажей, существующие балки должны работать тяжелее, и поэтому со временем они начинают ослабевать.

Другая причина, по которой полы начинают проседать, может заключаться в гниении лаг пола.

Если подполье не герметизировано должным образом, может произойти гниение из-за воздействия влаги и влаги на балки.

Во избежание повреждений для сушки балок можно использовать вентиляторы низкого давления и осушители.

Поскольку древесина является распространенным материалом, используемым для изготовления балочных систем, плесень может образоваться и разъедать прочность системы. Действие термитов также может привести к гниению балок.

Грунт, находящийся под фундаментом, может иметь ограниченную несущую способность, в результате чего нагрузка вызывает ударный эффект. Таким образом, плохая почва также может вызвать провисание полов, вызывая осадку фундаментов и колонн.

Для конструкций с большим пролетом выберите фермы пола вместо балок пола, чтобы предотвратить провисание.

Каковы признаки повреждения балок перекрытия?

• Влага вызывает гниение древесины.
• Из-за влаги начинает развиваться плесень.
• Начинается провисание полов.
• В балках могут образоваться трещины.
• Могут появиться наклоны и неровности пола.

Сколько стоит усиление лаг пола?

Затраты на замену балок перекрытия довольно высоки и составляют от 6000$ до 1000$. Цена может увеличиться до 20000$, если требуются домкраты.

 В качестве альтернативы, использование методов усиления для укрепления существующих балок намного дешевле. Рассмотрите вариант совмещения балок, где общая стоимость совмещения системы балок пола составляет от 100 до 300 долларов.

Часто задаваемые вопросы (FAQ)

Ослабляет ли балка просверливание отверстий?

Сверление отверстий в балках ослабит прочность балок пола. Степень, в которой это происходит, зависит от размера просверленного отверстия. Следовательно, допустимый предел отверстия — диаметр, равный 1/3 глубины балки. Отверстия также должны располагаться по центру (не менее 2 дюймов от верха и низа).

Как повысить жесткость балок надувного пола?

Надувные полы можно усилить несколькими способами, как указано выше. Использование фанерных панелей является отличным способ уменьшить отскок, присутствующий на полу.

Можно ли заменить балку пола, не снимая пол?

При наличии достаточного пространства для обхода можно заменить балки пола, не снимая весь пол. Однако это идеальная ситуация, и замена балок пола не всегда может оказаться эффективной.

Руководство по армированию балок перекрытия

Балки перекрытия часто требуют усиления либо в соответствии с требованиями строительных норм, либо для решения проблемы с каркасом основания пола. Балки перекрытий (и фермы перекрытий) составляют большую часть системы перекрытий конструкции, а также ленточные балки, плиты порогов и черновые полы. Балки перекрытий рассчитаны на выполняемую ими работу и равномерно распределены по фундаменту, чтобы обеспечить поддержку всего здания. Сегодня мы обсудим, почему иногда необходимо армировать лаги пола и какие методы используют для этого профессионалы.

Источник: pixabay.com

Что такое балка перекрытия (двутавровая балка/ферма перекрытия)

Балка перекрытия — это горизонтальная доска, уложенная на край и используемая для обеспечения структурной поддержки чернового пола. Половые лаги ограничены по своему конструктивному пролету породой дерева, а также шириной и толщиной доски. Балки пола можно накладывать друг на друга, сестрировать и располагать ближе друг к другу, чтобы увеличить общую прочность системы пола. Для ясности, фермы перекрытия выполняют ту же функцию, но состоят из множества отдельных компонентов, тогда как балка перекрытия может быть сделана из одной доски.

Балки перекрытий также могут быть изготовлены из двутавровых балок, клееного бруса, LVL (клееного бруса) и инженерных ферм. Вот описание обычных балок пола, чтобы помочь определить, какой тип у вас есть:

Массивные пиломатериалы (ель)

Стандартные пиломатериалы 2 x 8–12 дюймов включены в эту категорию. Если балки пола состоят из одной доски или двух досок, сколоченных вместе, это считается балкой из цельного бруса.

Двутавровая балка

Двутавровые балки очень похожи на стальные версии, которые мы видели для строительства небоскребов. В жилищном строительстве эти двутавровые балки формируются из ориентированно-стружечной плиты (OSB), которая находится в канавке, вырезанной в плите размером 2 x 3–4 дюйма с обеих сторон, образуя профиль, напоминающий заглавную букву «I». . В этой конфигурации можно использовать двутавровую балку, когда массивная древесина слишком узкая. Двутавровые балки могут быть практически любого размера, что делает их очень популярными в современной архитектуре.

Ламинированный брус из шпона (LVL)

Ламинированный брус из шпона представляет собой промышленную плиту, состоящую из слоев клееной древесины и смолы. LVL используются практически во всех новых конструкциях для изготовления лаг пола, балок и балок, потому что они изготавливаются на заказ для этой работы. LVL чрезвычайно стабильны и не деформируются и не скручиваются из-за пересечения волокон, используемого при производстве. LVL также обычно покрывают воском или другим водоотталкивающим средством, чтобы предотвратить повреждение водой во время строительства.

Как упоминалось ранее, размеры балок перекрытий подбираются в соответствии с заданием в соответствии с местными строительными нормами и таблицами пролетов. Эти органы путем научных испытаний определили, какие виды и размеры лучше всего подходят для данного применения. Однако эти требования меняются, поэтому то, что прошло проверку в прошлом, может не пройти ее снова. Кроме того, по мере того, как дома становятся больше, эти балки пола должны быть собраны таким образом, чтобы обеспечить боковую поддержку конструкции.

Балки перекрытий обычно изготавливаются из еловых пиломатериалов размерами 2 x 8–12 дюймов, и вместе с пластинами подоконника, обработанными давлением, определяют высоту пола. Воздуховоды ОВиК и другие механические детали требуют места в подвале или подвале для прокладки, поэтому в зависимости от конструкции и уклона участка балки перекрытия могут быть соединены между собой несколькими способами. Балки, коробки и другие опорные элементы конструкции могут быть построены с использованием балок перекрытия. Балки перекрытия также могут охватывать часть конструкции или весь пролет.

Поскольку балки перекрытия настолько универсальны, их можно прикреплять и соединять друг с другом с помощью столярных изделий, механических крепежных деталей (например, гвоздей или шурупов) или того и другого. Балки пола также могут быть соединены в балку или ферму, обеспечивая поддержку там, где невозможна прямая опора. Например, определенные стены внутри конструкции будут несущими, то есть они несут вес здания. Несущие стены требуют поддержки на всем пути до земли, поэтому, когда стойка, пилон или стена по периметру недоступны, можно использовать балки и балки для передачи этой силы на землю.

Твердая блокировка

Блокировка относится к добавлению деревянных блоков для усиления стыкового соединения. Стыковые соединения возникают, когда две или более балки перекрытия соединяются встык. Соединение может быть параллельным или перпендикулярным, но если соединение не усилено, механический рычаг может непреднамеренно разъединить их. По этой причине сплошной блок вырезается по внутреннему размеру между двумя соседними балками перекрытия и прибивается гвоздями к обеим балкам. Использование этого метода также обеспечивает дополнительные точки соединения с черновым полом между балками, увеличивая прочность всей системы.

Перемычки

До того, как двутавровые балки и инженерные фермы перекрытий стали широко доступны, балки перекрытий из цельных пиломатериалов были стандартными. Однако из-за того, что они были цельной древесиной, эти балки были подвержены зернистости и деформации, вызванной влагой. На самом деле, чем шире балка пола, тем больше шансов, что балка перевернется. Наведение мостов предполагает использование пиломатериалов небольшого размера (часто размером 1 дюйм) для установки угловых раскосов между балками, чтобы противостоять этому движению.

Сестры

Объединение балок перекрытия в одно целое описывает соединение двух или более балок перекрытия лицом к лицу для повышения прочности и жесткости. Например, балки и прогоны строятся с использованием техники сестринга. Однако строительные нормы и правила обычно диктуют, что опора должна обеспечивать непосредственную несущую опору под любым родственным стыком. Профессионалы используют пиломатериалы подходящего размера, чтобы не устанавливать больше опор, чем необходимо.

Откидная балка

Откидная балка обеспечивает наибольшую дополнительную поддержку балкам перекрытия, поскольку обеспечивает место для установки каждой балки и обеспечивает постоянную опору от балки к балке. Добавляя опору к каждой балке одновременно, вертикальная балка может регулировать всю систему перекрытия сразу. Откидные балки обычно строятся из того же пиломатериала, что и балки, но если они являются внутренними балками перекрытия, их также можно построить из клееного бруса. Внешние перекладины, такие как те, которые будут использоваться в проекте настила, будут построены из обработанной под давлением или естественно устойчивой к гниению древесины.

Откидные балки устанавливаются снизу балочной системы и обычно включают один или несколько гидравлических бутылочных домкратов. Эти домкраты часто способны поднимать шестьдесят тонн и более и будут поддерживать опускающуюся балку до тех пор, пока не будет установлена ​​опора для постоянной поддержки. Например, если дом провисает в центре, это часто происходит из-за отсутствия несущей опоры, поэтому перпендикулярно балкам можно установить перекладину, чтобы выровнять пол. Если процесс выполняется достаточно медленно (около ¼ дюйма в неделю), можно избежать большей части сопутствующих повреждений, таких как трещины гипсокартона.

Балки перекрытий, используемые при строительстве нового дома, должны иметь все необходимые распорки в соответствии с местными строительными нормами. Обычно для этого требуется твердая блокировка через каждые 48 дюймов между первыми четырьмя балками на противоположных концах здания. Например, если здание представляет собой прямоугольник, две короткие стороны будут усилены.
