Установка пластиковых водоотводных лотков достаточно проста, если знать определенные нюансы при выборе изделий, а также особенности проведения монтажных работ непосредственно на участке, где создается поверхностная ливневая система канализации.

Классификация водоотводных пластиковых лотков по нагрузке

От того, насколько правильно выбран класс нагрузки водоотводных лотков, будет зависеть длительность их эксплуатации без необходимости ремонта и замены.

Выделяют следующие классы лотков:

• А15 – нагрузка до 1,5 т/м². То есть такой вариант лотков отлично подойдет для пешеходных, парковых зон, тротуаров, велосипедных дорожек, дворов частного дома, приусадебных участков и иных индивидуальных застроек.
• В125 – с нагрузкой до 12,5 т/м². Подходят такие лотки для открытых парковочных площадок легковых авто, гаражей, частных парковок, пешеходных зон, закрытых для движения транспорта, других областей с минимальной интенсивностью движения автомобилей легкового типа.
• С250 — нагрузка до 25 т/м². Прокладываются такие лотки на тротуарах, территориях предприятий автосервиса, обочинах автодорог, стоянках авто, гаражах, АЗС, автомойках, дорогах со средней степенью интенсивности движения.
• D400 — нагрузка до 40 т/м². Используются лотки с таким классом нагрузки на обочинах автодорог, автомойках, АЗС, автопредприятиях, транспортных терминалах, промзонах, дорогах, где средняя и высокая интенсивность движения.
• E600 — нагрузка до 60 т/м². Актуально использование этих лотков на автомагистралях, транспортных терминалах, промышленных предприятиях, причалах, портах, складах, доках, дорогах с высокой интенсивностью движения.
• Соответственно выбирать стоит лотки, которые подойдут для вашей ливневой системы канализации. Для частного дома, коттеджа вполне подойдут марки А15 и В125, в то время как для больших предприятий, где часто разъезжают тяжело груженные фуры лучше приобретать D400 и Е600.

Особенности установки пластиковых водоотводных лотков

В процессе монтажа следует учесть ряд факторов, которые позволяют сделать поверхностную часть ливневой системы не только эффективной, но и долговечной.

• Линейка канала должна вестись от места сбора воды. Намечается линия укладки с помощью веревки.
• Подстилающий слой в траншее должен составлять 10–20 см. Именно на него будут устанавливаться водоотводные каналы.
• Стыковка примыкающих лотков производится на бетонной основе.
• Монтаж всех элементов наружной ливневой системы канализации производится сразу с решетками или крышками. Это позволит избежать искривления геометрии желобов.

• Для максимальной производительности ливневки уровень лотков с решеткой должен быть ниже основного покрытия на 3–5 мм.
• Если проводится асфальтирование, то дорожный укладчик не должен подъезжать к водоотводным лоткам ближе чем на 15 см.
• Если предполагается соединение лотков под углом 90°, канал вместе с решеткой распиливается по месту стыка под нужным углом.
• Все пазовые соединения нуждаются в дополнительной герметизации, для чего используются герметики.
• На торцах канала (то есть входе и выходе) обязательно устанавливаются заглушки.
• Если монтаж производится в бетонную подушку, то обязательно создаются технологические швы. Они располагаются параллельно линии ливневки примерно в 1,5–2 см от каждой стороны.
• Окончательная заливка пространства между траншеей и лотками бетоном проводится только после проверки работы ливневки. Для этого трубы подключаются к канализационной системе, проверяется уровнем схема каналов, после чего шлангом пускается поток воды.

Все эти рекомендации актуальны при обустройстве наружной системы ливневой канализации.

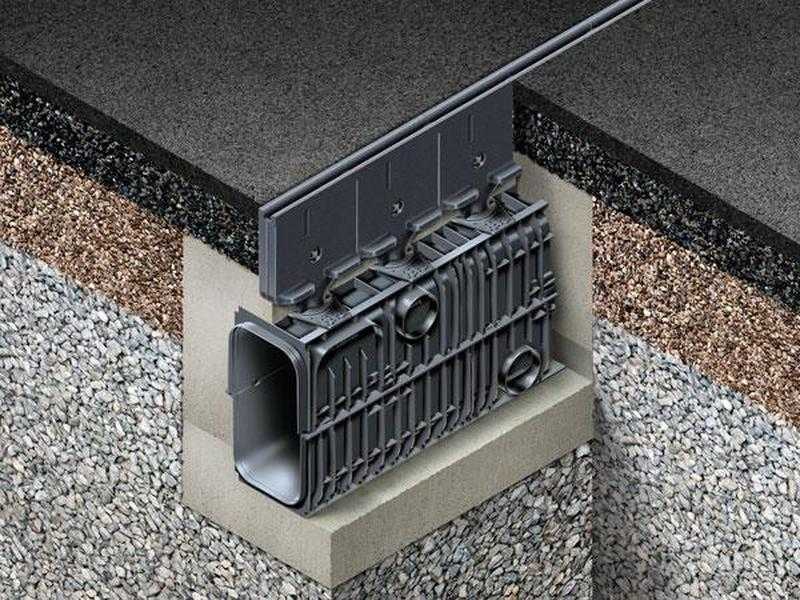

Схемы монтажа лотков водоотводных пластиковых

Схема установки лотка в асфальтобетонное покрытие и тротуарную плитку в зоне с неинтенсивным движением

Схема установки лотка в асфальтобетонное покрытие и тротуарную плитку в зоне с интенсивным движением

Схема установки лотка у бордюра в зоне с неинтенсивным движением

Схема установки лотка у бордюра в зоне с интенсивным движением

Монтаж водоотводных лотков из пластика на придомовых территориях

Рассмотрим процесс установки поверхностной системы водоотвода на самом простом примере – для частных придомовых территорий.

1. Разбивается трасса от точки сбора воды и до точки ее сброса в ливневую канализацию.
2. Выкапывается траншея, глубина и ширина которой должна быть равна размеру лотка + 10–15 см.
3. В траншею вбиваются колышки, на которые наматывается веревка. Она будет обозначать уровень верхней части лотков и проходить на 3–5 мм выше решетки. Если требуется, траншея углубляется.
4. Лотки устанавливают от точки сброса воды в линию вдоль траншеи. На этом этапе нужно проверить направление движения воды, которое на лотках обозначается стрелкой.
5. На дно траншеи выкладывается с небольшим излишком бетонная смесь.
6. Начинается прокладывание водоотводного канала. Нужно устанавливать лотки, но перед их соединением места стыков обрабатываются дополнительно герметиком.
7. По мере укладки лотков нужно их осаживать, слегка постукивая киянкой, до установленного с помощью веревки уровня.
8. Проверяются защелки-пазы на лотках. Они все должны быть соединены.
9. Чтобы избежать загрязнения решетки бетоном, ее можно накрыть пленкой. Колышки на этом этапе убираются.
10. Далее обойма заливается до уровня примыкающего покрытия – асфальта или тротуарной плитки. Лотки должны располагаться ниже уровня этого покрытия на 3-5 мм.
11. Боковые полости в лотках обязательно заполняются бетоном. Это позволит предотвратить проседание и вымывание покрытия.
12. Бетонная заливка по бокам лотков выравнивается, после чего сверху насыпается бетонно-песчаная смесь для укладки покрытия.
13. Плитка или иное покрытие укладываются так, чтобы между покрытием и лотком был небольшой зазор – технологический шов.
14. Плитка утрамбовывается так, чтобы образовать нужный уклон к лотку, а зазоры между плитками закрываются песком.

На этом и заканчивается монтаж водоотводных пластиковых лотков. Последним этапом становится уборка и облагораживание территории.

В компании Европласт Инжиниринг вы можете приобрести лотки с указанными выше классами нагрузки для монтажа поверхностного ливневого водоотвода. Простота установки этих изделий не доставит вам хлопот, а сама ливневка будет служит долго и максимально эффективно.

Смотрите также по этой теме

Поверхностный водоотвод

Водоотводные лотки и лотки с решеткой

Монтаж и правила установки пластиковых лотков

> Информация>Инструкции> Монтаж и правила установки пластиковых лотков

Техника монтажа или простые рекомендации по установке пластиковых водоотводных лотков для организации фундаментальной ливневой канализации.

Для того чтобы увеличить срок эксплуатации пластиковых водоотводов, для начала необходимо определиться с классом нагрузки согласно EN 1433, так как выбор материала в соответствии с принятыми нормами в конечном итоге имеет решающее значение. Перед началом монтажных работ убедитесь в технических характеристиках каждого изделия с учетом целесообразности их применения. Не стоит экономить на комплектующих материалах, но и переусердствовать, покупая дорогие дорожные, «магистрального типа» лотки также не обязательно. В первом случае дороже будет демонтировать систему с последующей переустановкой, во втором, скорее всего и на половину не придется использовать её потенциал.

Рассмотрим наиболее востребованные варианты установки лотков в асфальтовое, бетонное или мощеное покрытие в части индивидуального и гражданского дорожного благоустройства территории.

• Линейку ливневых каналов желательно вести, начиная от точки сброса воды. Для этого подойдут лотки с вертикальным водосливом или пескоуловители расположенные в нижней отметке трассы. Намечаем линию укладки каналов от точки сброса с помощью шнура.
• Водоотводные каналы укладываются в траншею на подстилающий слой толщиной от 10 до 20 см. (в зависимости от предлагаемых нагрузок в зоне заложения). Бетонная подушка из тяжелого бетона марки В25 заливается для фронтальной устойчивости канала.
• При установке низкопрофильных (мелкосидящих) ливневых лотков типа DN100 H60-100 с мощеным покрытием, стыковку примыкающих плиток необходимо производить на бетонное основание.
• Монтаж пластиковых лотков водоотводных, а также ливнеприемников и дождеприемников важно производить с предварительно установленной на них ливневой решеткой или крышкой. Этот совет поможет избежать естественного изменения геометрии и форм желобов «по верху».
• Уровень решетки после выполненных работ должен быть на 3-5 мм ниже уровня дорожного покрытия. Таким образом водоотвод будет работать с наименьшим коэффициентом потерь.

• При асфальтировании, требуется исключать наезд дорожного укладчика к водоотводному каналу ближе чем на 15 сантиметров.
• При подключении поверхностного водоотвода к канализации через предусмотренные отводы (вертикального или горизонтального слива) необходимо удалить штатные заглушки из патрубков на стенках лотка.
• При необходимости соединения пластиковых водоотводных лотков под углом 90 градусов (Т или П-образное соединение) можно воспользоваться заводскими трафаретами на боковинах желобов или распилить канал и решетку по месту стыка.
• Конструктивное пазовое соединение лотков (шпунт-паз) не требует дополнительной герметизации стыков.
• С торцов канала (вход-выход) устанавливаются заглушки.
• При установке в бетонное покрытие необходимо предусмотреть температурные швы — параллельно дренажной линии на расстоянии 1,5–2 см с каждой стороны и перпендикулярно на расстоянии 5 см. друг от друга.
• Окончательную заливку каналов бетоном желательно вести подключив трубы к канализационной системе и еще раз проверив монтажную схему каналов по уровню.
• Для эффективной работы водоотводных систем необходимо учитывать уклон поверхности к лоткам не менее 0,02%.

Данные рекомендации справедливы для монтажа ливневых лотков в системе поверхностного водоотвода.

Схемы монтажа лотков водоотводных пластиковых

Схема установки лотка в асфальтобетонное покрытие и тротуарную плитку в зоне с неинтенсивным движением:

Схема установки лотка в асфальтобетонное покрытие и тротуарную плитку в зоне с интенсивным движением:

Схема установки лотка у бордюра в зоне с неинтенсивным движением:

Схема установки лотка у бордюра в зоне с интенсивным движением:

Параметры бетонной обоймы для пластиковых лотков

Класс нагрузки	A15	B125	C250	D400	E600
Ширина бетонной обоймы, мм (C)	≥80	≥100	≥100	≥150	≥200
Толщина бетонной обоймы, мм (H)	≥100	≥100	≥150	≥200	≥200
Класс бетонной обоймы (марка бетона)	B25	B25	B25	B25	B35

Пластиковые водоотводные лотки являются основой складской программы компании производителей и поставщиков «Лига 812» в Санкт-Петербурге, нацеленной на бесперебойное снабжение объектов частного, гражданского и промышленного строительства профессиональными системами водоотведения. На нашем сайте Вы можете самостоятельно выбрать и купить необходимый материал линейного водоотвода по низким ценам. Если у Вас появятся вопросы — пожалуйста, обращайтесь за технической консультацией к специалистам нашей компании.
