Установка металлопластиковых труб: Монтаж металлопластиковых труб для водопровода своими руками: советы и решения

Опубликовано

Содержание

Соедиенние и монтаж металлопластиковых труб своими руками

Оборудование для установки фитингов:
  • для обжимных нужны два гаечных ключа подходящего размера;
  • для пресс-фитингов — обжимные клещи.

    Ручные обжимные клещи или пресс, устройство для резки МП-труб и калибратор. Собственно это весь инструмент, необходимый для установки пресс-фитингов и монтажа металлопластиковых труб

В принципе все. Вместо трубореза можно использовать пилу с полотном по металлу, но надо будет делать срезы строго перпендикулярно к поверхности. Если вы своему глазомеру на доверяете, возьмите плотницкое стусло.

Порядок подготовки

Продаются металлопластиковые трубы небольшого диаметра в бухтах. Перед монтажом отрезают от бухты кусок требуемой длины. При этом надо учитывать длину, которая заходит на фитинг. То есть, надо отрезать кусок с небольшим запасом — в 1,2-1,5 см.

Края отрезка осматривают, если есть заусенцы (при резе труборезом их не бывает, это недостаток при отрезании пилой), их выравнивают.

Далее при помощи фаскснимателя или куска наждачной бумаги снимают фаску — стачивают под углом пластик как внутри трубы, так и снаружи.

Отрезаем, калибруем, снимаем фаску

После этого берут калибратор, с усилием вгоняя его в трубу и проворачивая, выравнивают геометрию, заодно выпрямляя «задавленные» внутрь края. После этого можно приступать к монтажу металлопластиковых труб и установке фитингов.

Как выровнять кусок металлопластиковой трубы

Как уже говорили, этот вид труб идет в бухтах, то есть они скручены. Отрезав кусок, руками вы его немного распрямите, но как добиться идеальной ровности. Это важно, если монтаж трубопровода открытый. Рецепт прост:

После того, как отрезок станет ровным, можно калибровать его края.

Монтаж металлопластиковых труб при помощи компрессионных фитингов

Компрессионные фитинги состоят из нескольких частей. Основа — литой корпус с резьбой. Также имеется обжимное кольцо, которое фиксирует кусок трубы на фитинге и накидная гайка, которая зажимает соединение.

Важная деталь — уплотнительное кольца, которое обеспечивает герметичность.

Такой способ монтажа хорош тем, что не нужно никакое специальное оборудование. Второй плюс — соединение разборное и при необходимости можно фитинг заменить. Если он вышел из строя или возникла необходимости изменения конфигурации трубопровода. И это очень удобно.

Но есть и недостаток: время от времени на резьбе возникает течь. Устраняется все просто — подтяжкой на пол-оборота. Но из-за этого все соединения должны быть доступны и замуровывать их нельзя. Также напрягает необходимость проверки — потекло-не потекло. Не всем это нравится.

Так выглядят компрессионные фитинги

Ассортимент фитингов широк  уголки, тройники, крестовины, переходники (с одного диаметра на другой). И все это с разными углами, в разных диаметрах.

Монтаж металлопластиковых труб на компрессионных фитингах начинается с того, что снимается накидная гайка и обжимное кольцо, проверяется наличие уплотнительной резинки. После этого собственно и начинается сборка:

На этом все, процесс монтажа компрессионного (винтового, резьбового) фитинга закончен. Есть только один нюанс: если в систему заливать будете антифриз, сразу прокладки меняйте. Те, которые идут в комплекте потекут с незамерзайками очень быстро. Ставьте паронитовые или тефлоновые. Только они могут обеспечить герметичность. А вообще, для систем с антифризом лучше использовать пресс-фитинги. Они точно не текут (если правильно обжаты).

Установка обжимных (пресс или пуш) фитингов на МП-трубы

Монтаж металлопластиковых труб с помощью обжимных фитингов требует наличия специальных клещей. Они есть ручные, есть электрические. Любые снабжены набором накладок под разные диаметры. Ручные, естественно, стоят дешевле. Это оборудование не обязательно покупать — понадобится оно только раз. Намного выгоднее взять в аренду.

Пресс-фитинг для МП-труб

Состоит пресс-фитинг из двух частей — собственно корпуса и обжимной гильзы. Перед тем как соединить металлопластиковые трубы, проводят подготовку среза. Она такая же как при использовании компрессионных фитингов, но фаску снимают только изнутри. Далее порядок действий такой:

  • На трубу надевают гильзу.
  • На фитинг устанавливают прокладку для предотвращения электрохимической коррозии.
  • Тубу надевают на фитинг — до упора. На корпусе фитинга есть отверстие, в котором должно быть видно край трубы.
  • Берут клещи,  в которых установлены подходящие накладки (нужного диаметра). Клещи устанавливают вплотную к краю фитинга, соединив ручки пресса вместе обжимают деталь. В результате на гильзе должны быть явно видны две вогнутые полосы. Их глубина должна быть одинаковой. После обжима фитинги могут вращаться вокруг трубы.

На этом все, монтаж металлопластиковых труб с помощью пресс фитинга закончен. Подобный стык выдерживает давление до 10 атм, чего достаточно для большинства систем. Не подходит только для систем отопления домов с этажность. больше 16. У них давление в системе может быть больше.

Как согнуть металлопластиковую трубу

Часто монтаже металлопластиковых труб возникает необходимость изогнуть трубу.  Сделать это можно руками или с помощью пружины. Проще и быстрее работать с пружиной, но ее надо купить (стоит недорого). Пружина вставляется внутрь трубы и сгибается в требуемом направлении. Труба повторяет изгиб, пружина вынимается. Гнуть металлопластиковые трубы с пружиной просто — больших усилий не требуется, действия легко контролируются, есть возможность откорректировать результат.

Чем хорош данный способ — вы не сможете пережать стенки, что случается при приложении излишних усилиях в ручном способе. Также не получиться сделать более крутой изгиб (с радиусом меньше минимального) и сжать стенки на сгибе, заузив проходное сечение.

Пружина для гибки металлопластиковых труб

Руками гнуть МП-трубы надо постепенно. Беретесь руками с двух сторон от места сгиба (на одинаковом расстоянии от центра будущей дуги), большие пальцы снизу подпирают трубу. В таком положении начинаете края опускать вниз, одновременно большими пальцами давите наверх.

Ручная гибка металлопластиковых труб

При таком способе иногда от чрезмерных усилий труба теряет свою геометрию. Это негативно сказывается на ее пропускной способности. Такие участки ставить в водопровод или отопление нельзя. Чтобы избежать таких ситуаций, место сгиба нагревают. Делать это можно только при помощи строительного фена. Использовать открытый огонь нельзя. Разогретый пластик согнуть просто. При этом он не сдавливается (главное — не переусердствуйте).

Способы гибки МП труб

Еще один способ избежать деформации — насыпать внутрь песок. Он не даст стенкам сжиматься.

Как крепить к стенам

При открытой прокладке трубопровода, его требуется каким-то образом фиксировать на стенах. Обычно для этого используются специальные пластиковые клипсы. Они есть одинарные — для прокладки одной нитки трубопровода. Обычно используются при разводке водопровода. Есть сдвоенные — чаще всего их устанавливают на отопление — подача и обратка в двухтрубных системах идут параллельно.

Клипсы для монтажа металлопластиковых труб на стену

Эти клипсы устанавливают через каждый метр (можно чаще). Под каждую сверлится в стене отверстие, вставляется дюбель требуемого типа (подбирается в зависимости от типа материала, из которого сделаны стены). Большой нагрузки не предвидится, но намного привлекательнее смотрится водопровод и отопление, если  все выложено ровно, как по линеечке.

Нестандартные соединения: с металлическими трубами, переход на другой диаметр

При замене водопровода или отопления часто приходится соединять металл и металлопластик. Чаще всего это происходит на отводе от стояка. В этом случае металлическая труба обрезается на некотором расстоянии — в 3-5 см, на ней нарезается резьба. Далее на резьбу накручивается фитинг с накидной гайкой (цангой) или внутренней резьбой. Далее монтаж металлопластиковых труб идет по обычной технологии.

Некоторые виды фитингов, которые можно использовать при переходе с металла на металлопластик

Подбирается фитинг по диаметру металлической трубы, а резьба на переходнике должна быть внутренней — на трубе нарезается наружная.

Это соединение требует уплотнения. Подматывают льном и подмазывают упаковочной пастой или просто используют фум-ленту.

Соединение двух труб разного диаметра происходит точно также. Только требуется соответствующий фитинг-переходник с гайками/ниппелями подходящего диаметра.

Пример разводки системы водоснабжения

Сначала рисуем план разводки водопровода. Сделать это можно на листе бумаги, обозначив необходимые фитинги. Обратите внимание, что под установку кранов необходима установка фитинга с резьбой на конце. Краны нужны на отводах к бытовой технике и к сантехническим приборам, к радиаторам отопления. Это дает возможность отключать приборы не перекрывая всю систему целиком. Тип резьбы и ее размер подбираете в зависимости от вида используемого крана.

Пример системы водоснабжения на металлопластиковых трубах

Также переходные фитинги нужны до и после счетчика (воды или отопления зависит от типа системы). Нарисовав подробный план, проставляете размеры на всех участках.

По данному чертежу считаете, сколько и чего вам надо. Фитинги можно закупать строго по списку, а трубы желательно взять с некоторым запасом. Во-первых вы могли ошибиться при измерении, во-вторых, при отсутствии опыта можно какой-то кусок испортить — отрезать меньше, чем требуется или неправильно обжать, и т.п.

Договоритесь о возможности обмена

При покупке всего необходимого договоритесь с продавцом о том, что при необходимости вы сможете поменять/вернуть некоторые фитинги. С ними часто ошибаются даже профессионалы, а уж тот, кто решился делать разводку системы водопровода или отопления из металлопластика своими руками и подавно. Остатки трубы никто у вас обратно не примет, а фитинги — запросто. Но для гарантии сохраняете чек.

Иногда удобнее использовать коллекторы. Они позволяют параллельно подключить несколько потребителей. Бывают коллекторы для водопровода и для отопления (при разводке теплого пола)

Когда и как начинать работу

Придя домой, разложите фитинги, приступайте: монтаж металлопластиковых труб летом можно делать сразу, зимой надо выждать некоторое время (часов 12), пока все элементы не нагреются до комнатной температуры. Отрезать за раз желательно один отрезок трубы нужной длины. Это чуть дольше, но так точно не запутаетесь. Далее действия в зависимости от выбранного типа фитингов.

Разводка отопления металлопластиковыми трубами делается только на пресс-фитингах

После завершения монтажа металлопластиковых труб, трубопровод проверяют. Если это водопровод, достаточно открыть кран на входе. Делать это надо постепенно и плавно. Система сразу начнет заполняться водой. Если ничего нигде не потекло — вы все сделали верно. Если какие-то соединения потекли, их надо или переделать — если использовались пресс-фитинги, или подтянуть — если сборка была на обжимных соединителях.

Если из металлопластиковых труб собиралась система отопления, перед пуском ее надо опрессовать — испытать повышенным давлением, закачав в систему холодную воду. Если испытание прошло успешно, можно делать пробный запуск отопления.

Видео по теме


Еще раз о том, как правильно проводить монтаж металлопластиковых труб объяснят специалисты Valtek (Валтек), продукция которой считается одной из лучших на этом рынке.

видео уроки как произвести соединение металлопластиковых труб

На чтение 7 мин. Просмотров 1.3k. Обновлено

В наше время представлено много материалов, с помощью которых можно выполнить разводку водопровода дома своими руками. Наиболее часто применяются железные, а также полипропиленовые и металлопластиковые трубы.

Они имеют свои достоинства и недостатки, однако для сборки водопровода из металлических или полипропиленовых труб необходимо специальное оборудование.

Выполнить монтаж металлопластиковых изделий для водопровода своими руками – оптимальное решение, позволяющее сэкономить время и деньги.

В данной статье будут раскрыты тонкости монтажа труб из металлопластика своими руками, а также представлено видео, наглядно показывающее процесс.

Металлопластиковые водопроводные трубопрокатные изделия появились на рынке около десяти лет назад. Материалом для них является привычный всем пластик. При этом металлопластиковая труба имеет значительную степень защиты от износа и разрыва.

Этому способствует конструкция, представляющая собой пирог из нескольких разнородных слоев. Внутренним слоем служит пищевой пластик, безопасный при контакте с водой.

Наружный слой состоит из многослойного полиэтилена, защищающего ее от повреждений. Армирует трубу расположенная между слоями пластика алюминиевая оболочка, усиленная клеевым слоем.

Технические характеристики

Выпускаются трубопрокатные изделия диаметром от 16 до 53 миллиметров. Наиболее часто используются в бытовом применении 16 или 20 миллиметровые изделия.

Толщина стенок в зависимости от ее размера составляет от двух до трех с половиной миллиметров. Выпускаются они обычно в рулонах по 50 или 100 метров.

Достоинства

  • Гибкость – важнейшее достоинство металлопластиковых труб, с использованием специального инструмента можно достичь радиуса в пять сантиметров, полностью повторив форму угла без разрыва трубы и применения фитинга. Сложные формы радиусом от пятнадцати сантиметров легко изгибаются руками. Это позволяет максимально облегчить монтаж системы.
  • Легкость. Стометровый рулон легко может поднять своими руками один человек.
  • Ее прочность превышает прочность в местах соединений.
  • Можно практически не опасаться протечек на непрерывных участках.
  • Благодаря многослойной конструкции достигнута значительная износостойкость. Срок службы водопровода составляет более 50 лет.
  • Они не поражаются ржавчиной, появлению же осадочных отложений препятствует гладкая внутренняя поверхность.
  • Если при длительной эксплуатации водопровода такие отложения появились, то они достаточно легко могут быть удалены.
  • Внешний вид намного привлекательнее, чем у металлических.

Недостатки

  • Металлопластиковые изделия нельзя применять вне помещений, а также допускать длительное попадание на них солнечных лучей, так как они боятся ультрафиолетового излучения.
  • Прочность и термостойкость безусловно ниже, чем у металлических.
  • Не могут служить в качестве заземляющего устройства, при этом накапливают статическое электричество, которое не может быть сброшено, поскольку металлические части изолированы в местах соединения.
  • Требуют регулярного обслуживания (подтяжки) компрессионных фитингов.

Подготовка к монтажу

Перед монтажом системы водопровода необходимо тщательно продумать ее схему и расположение. В первую очередь стоит отметить на плане все точки водопотребления (краны, душевую кабину, стиральную и посудомоечную машину), относительно их расположения в доме.

Видео 1

Водопровод в квартире. Замена металлопластиковых труб на полипропилен для пайки


Watch this video on YouTubeЗатем нужно соединить эти точки линиями, означающими трубы, причем необходимо отметить их диаметр, направление тока воды, а также подразделить их на предназначенные для горячей и холодной воды. Подсчитайте приблизительный метраж получившейся схемы.

Покупать трубы необходимо с запасом не менее 10 метров, поскольку при монтировании своими руками неизбежны потери во время сборки. Если же они все таки останутся, то их всегда можно будет применить во время ремонта или подключения нового оборудования.

После этого необходимо отметить на схеме все места соединения, а также те места, где будут установлены запирающие устройства.

Защитные вентили необходимо устанавливать на входе в дом перед счетчиком, а также перед каждым устройством потребления.

Смотрите как произвести монтаж водопровода из полипропилена своими руками.

Сделав это вы узнаете необходимое для сборки водопровода количество монтажных узлов и их спецификацию. Примерный процесс расчета показан на видео.

Инструменты для монтажа конструкции

Несмотря на то, что процесс монтирования металлопластиковых труб своими руками очень прост, некоторые инструменты все же понадобятся.

Потребуются специальные ножницы для резки, пружины для их изгиба, калибратор для выравнивания и развальцовки места среза, шлифовальная бумага для точной зачистки заусенцев в месте стыковки, гаечные ключи или трубковерты, а также плоскогубцы для облегчения процесса монтажа фитингов.

Практика применения этих инструментов показана на видео, размещенном в разделе «монтаж резьбовых фитингов».

Видео 2

Из приведенного выше небольшого перечня каждый элемент важен для качественного выполнения работ, однако при проведении срочных работ небольшого объема (при наличии аккуратности) вполне можно заменить ножницы ножовкой по металлу или лобзиком, а калибратор – любым инструментом, способным аккуратно слегка развальцевать и зачистить края среза.

Правила монтажа конструкции

Монтаж водопровода из металлопластика начинают со входа в дом/квартиру. Они монтируются последовательно одна за одной вдоль магистральной линии. Фитинги и запирающая арматура на соединения устанавливаются сразу же при монтаже.

После сборки магистральной линии устанавливаются ответвления на отдельные водопотребляющие устройства. При изгибании непрерывной трубы лучше воспользоваться специальной пружиной (смотрите видео).

Она позволит получить более равномерную линию изгиба, а также исключит деформацию ее внутренней стороны.

Металлопластиковые трубопрокатные изделия необходимо крепить к поверхности, вдоль которой они протянуты.

Несмотря на то, что они меньше изгибаются под воздействием тепла, чем аналогичные изделия из ПВХ, необходимо не менее двух креплений на погонный метр по горизонтали и одного по вертикали.

Не рекомендуется производить монтирование водопровода своими руками при температуре ниже десяти градусов тепла.

Видео 3

Более того, при покупке труб зимой следует дать им отлежаться в тепле не менее суток перед проведением все работ. Вместе с тем их нельзя хранить ближе 1 метра от источника тепла.

Монтаж соединений с помощью резьбовых фитингов

Компрессионные резьбовые фитинги достаточно дороги. Именно они составят большую долю всех трат при монтаже водопровода из металлопластика.

В продаже имеются специализированные фитинги, приспособленные для применения в любом типе соединений (тройники, крестовины, уголки, переходники).

В случае, если все же произошла ошибка, то всегда можно поставить специальную заглушку на лишнее отверстие. В таком случае его можно будет использовать в дальнейшем при установке нового оборудования.

Резьбовой фитинг состоит из штуцера и двух или более гаек с уплотнительным кольцом и прокладками. Для стыковки соединения с его помощью потребуются два ключа соответствующего размера, а также уплотнитель (фум-лента или силикон).

Видео 4

Предлагаем посмотреть видео где показан качественный монтаж металлопластиковых труб с помощью резьбовых фитингов.

Сборка производится путем установки конца трубы в уплотнительное кольцо и закручивания гайки на штуцер. При этом очень важно, чтобы ее обрезанный конец равномерно касался штуцера.

Как видно на видео, после введения штуцера в трубу закрутить гайку до упора рукой, а затем надеть один ключ на штуцер, а второй на гайку и используя ключ на штуцере как опору наворачивать гайку до достижения необходимой плотности соединения.

При затягивании резьбовых соединений избегайте их перетяжки. При достижении надежного контакта всех деталей появится характерный трещащий звук.

Монтаж соединений с помощью обжимных (пресс) фитингов

В том случае если нет желания подтягивать все резьбовые соединения водопровода раз в несколько лет, можно воспользоваться пресс-фитингами.

Этот способ полностью неразборный и избавляет от необходимости обслуживать систему. Фитинги такого типа можно заливать бетоном.

Единственным недостатком в этом способе сборки водопровода из металлопластиковых труб является необходимость использовать в работе промышленное оборудование для запрессовывания соединений.

Оно достаточно дорогое и приобретать его для одноразового использования бессмысленно. В то же время в крупных городах в наши дни можно найти фирмы, которые предлагают как услуги специалистов для выполнения работ, так и предоставляют в аренду промышленное оборудование.

В том случае если есть возможность достать необходимое оборудование, то лучше смело выбирать пресс-фитинги для монтажа водопровода своими руками. Соединения с пресс-фитингами превосходят резьбовые по всем показателям.

Видео 5

Срок их службы сопоставим с гарантийным сроком металлопластиковой трубы. Аналогичен ее показателям и параметр рабочего давления на соединении.

Предлагаем посмотреть видео где показан качественный монтаж металлопластиковых труб с помощью пресс-фитингов.

Воспользуйтесь советами, которые даны в данной статье и видео, и сможете выполнить монтаж металлопластиковых труб для водопровода своими руками без малейших проблем.

Монтаж металлопластиковых труб своими руками

Сборка коммуникаций из металлопластика является одним из самых простых способов самостоятельно провести в доме водопровод, отопление, канализацию. Для работы не потребуется дорогостоящих приспособлений, особых навыков, сварочных работ. Монтаж металлопластиковых труб осуществляется с использованием разных типов фитингов, выбор которых зависит от назначения трубопровод и условий его прокладки.

Особенности труб из металлопластика

Металлополимерные трубопроводы используют для монтажа домашних водопроводных коммуникаций, для устройства тёплого пола, в канализационных и водоотводящих системах.

Характеристики и свойства труб из металлопластика зависят от особенности их структуры.

Стенка трубного материала представляет собой многослойный «пирог» из пяти слоёв:

  1. Сшитый полиэтилен — внутренний слой, имеющий гладкую поверхность и высокую устойчивость к действию высокой температуры. Термин «сшитый» обозначает особенности структуры полиэтилена на молекулярном уровне. Органический полимер подвергают дополнительному воздействию для соединения молекул дополнительными горизонтальными связями. Прошивка соединяет до 85% свободных молекул, придавая полиэтилену высокую плотность, устойчивость к механическим, температурным воздействиям.
  2. Клеевой слой.
  3. Слой алюминиевой фольги.
  4. Клей.
  5. Внешний, декоративно-защитный полиэтиленовый слой.

Обратите внимание! По своей структуре металлопластиковые трубы напоминают армированные полипропиленовые. Однако это трубный материал с совершенно разными характеристиками, поскольку полимерный слой имеет разную природу с отличающимися физическими свойствами.

Положительные свойства металлополимерных труб:

  • Долговечны. При особом соединении могут быть замурованы в стену.
  • Пластичны, что не требует дополнительных фитингов на изгиб.
  • Устойчивы к коррозии. Металлический слой надёжно изолирован полиэтиленом от вредных воздействий.
  • Обладают большой пропускной способностью, не «зарастают» отложениями на внутренней стенке.
  • Имеют хорошую теплопроводность, высокую шумоизоляцию.
  • Экологически безопасные.
  • Имеют малый вес.
  • Совместимы со всеми видами трубопроводов.
  • Доступны для самостоятельного монтажа.

К недостаткам можно отнести:

  • высокую стоимость неразъемных фитингов;
  • слабую устойчивость обжимных (компрессионных) фитингов к перепаду температур;
  • неустойчивость полиэтилена к солнечным лучам.

Обратите внимание! Внутренний алюминиевый слой разрушается, если металлопластик сгибать и разгибать в одном месте несколько раз.

Ограничением для эксплуатации металлопластиковых труб служит температура рабочей среды, превышающая 150 градусов, а также давление в системе более 10 бар в сочетании с температурой 95 градусов.

Монтаж металлопластиковых труб

Монтаж трубопровода из металлопластика включает в себя несколько этапов:

  • Подготовку материалов, инструмента.
  • Монтаж соединений.
  • Испытание готового трубопровода.

Подготовка материала для всех видов соединений является одинаковой. Трубы необходимо нарезать согласно проекту. При замере следует учитывать напуск длины для фитинга.

Поскольку металлопластик продаётся в бухтах, то материал перед монтажом необходимо выпрямить путём раскатыванием трубы на ровной поверхности. Предварительно трубу следует завернуть в несколько слоёв ветоши.

Инструменты

Набор инструментов для монтажа металлопластиковых коммуникаций зависит от того, какие фитинги используются для соединения частей трубопровода.

Чтобы собрать трубопровод из металлополимерных труб необходимо иметь:

  • труборез или ножовка по металлу для отрезания материала;
  • калибратор — для расширения трубы и придания окружности идеальных пропроций;
  • фаскосниматель — для снятия фаски;
  • наждачную бумагу для зачистки заусенец на краях трубы;
  • разводные (или гаечные) ключи;
  • пресс-клещи для некоторых видов соединений;
  • строительный фен или приспособление для сгибания, например, песок.

Нарезку предпочтительнее делать ножницами, но можно использовать и ножовку или острый нож.

Обратите внимание! Вследствие приложения физического давления на трубу, срез получается овальным, имеет заусеницы. Для ликвидации дефектов следует использовать калибратор, фаскосниматель или наждачную бумагу.

Когда края подготовлены для соединения, трубу вставляют в фитинг. Существует несколько видов соединения металлопластиковых труб между собой или с переходом на другой материал:

  • компрессионные фитинги;
  • пресс-соединение;
  • пуш-фит.

Компрессионное соединение

Соединение металлопластиковых труб при помощи компрессионных фитингов является распространённым и доступным для самостоятельного монтажа. Такие узлы можно разбирать и собирать вновь. Для установки потребуется 2 разводных ключа.

Алгоритм монтажа:

  • Фитинг раскручивают и разбирают. Накидную гайку и обжимное кольцо надевают на конец трубы.
  • Внутреннюю часть трубы и конец фитинга с резиновой прокладкой смазывают густой мыльной пеной для облегчения процесса совмещения. С этой же целью внутренний диаметр предварительно развальцовывают калибратором. Такие меры позволят предотвратить смещение резиновых прокладок.
  • Фитинг вставляют на место соединения, смещают кольцо и закручивают гайку. Процесс закручивания проводят при помощи двух ключей.

Обратите внимание! Гайку следует затягивать до первого появления характерного металлического потрескивания алюминиевой фольги. Если остановиться раньше, то соединение будет протекать. Если перетянуть, то фитинг придётся снять и выбросить, а трубу отрезать заново.

Полученное соединение требует периодического контроля и подтягивания гайки при протечке.

Пресс-соединение

Обжимное соединение монтируют при помощи пресс-фитингов и пресс-инструмента (ручного или электрического).

Схема монтажа:

  • Подготовка: срез обрабатывают и зачищают. Пресс-фитинг разбирают и проверяют целостность и наличие прокладок, затем снова собирают..
  • Край для соединения надевают на штуцер до контрольного окна.
  • Обжимают гильзу пресс-клещами, рукоятки инструмента сводят до упора.
  • Повторяют операции на противоположном конце соединительного фитинга.

Полученное соединение может служить до 50 лет, но является неразборным.

Соединение пуш-фит

Пуш-фитинги являются самыми дорогими элементами для соединения труб из металлопластика. Однако их использование не требует никакого инструмента и навыков, является надёжным и долговечным.

Подготовленная труба вставляется в пуш-фит до контрольного отверстия. Далее собирают всю конструкцию. Запускают пробный поток, под действием которого соединение закрепляется внутренним клином.

Как крепить к стенам трубы из металлопластика?

Для закрепления трубопровода из металлополимеров существуют специальные пластиковые клипсы или кронштейны. Выбирают крепления по диаметру трубы. Крепят к стенам в месте прокладки коммуникаций.

Расстояние между креплениями составляет 1 метр. При этом в местах изгиба крепления выполняются с обеих сторон.

Как согнуть трубу из металлопластика?

Металлополимер — гибкий материал, который легко деформируются руками. Однако, чтобы согнуть их без повреждения внутреннего слоя, без уменьшения пропускной способности следует использовать следующие приспособления:

  • Пружина. Специальные пружины для изгиба металлопластика можно купить согласно диаметру выбранного материала. Её вставляют на место предполагаемого сгиба и далее действуют руками.
  • Песок. Если набить трубу песком, то он, подобно пружине, не даст деформироваться внутренним слоям. Главное условие – песок должен заполнять весь объем плотно.
  • Трубогиб-арбалет. Его используют согласно инструкции.
  • Строительный фен. Феном нагревают материал перед тем, как согнуть его руками. Температура делает пластик и металл более пластичными, что предотвращает их возможное повреждение.

Техника сгибания руками следующая:

  • Большие пальцы обеих рук ставят в упор снизу по центру предполагаемого изгиба. Ими создают жёсткое сопротивление.
  • Остальные пальцы расставляют широко по сторонам и аккуратно надавливают ими на трубу вниз.

Небольшие изгибы труб малого диаметра мастера, как правило, делают без использования специальных приспособлений. Однако для этого следует иметь большой опыт работы, чувствовать материал.

Варианты нестандартных соединений

Бывает необходимо соединить металлопластиковые части коммуникаций с трубами из другого материала или перейти на другой диаметр.

Для этого используют специальные фитинги. В продаже имеются как компрессионные, так и пресс-переходники.

Для соединения необходимо правильно подобрать переходник соответствующего диаметра с внутренней резьбой. При этом наружная резьба нарезается на самой трубе. Чтобы стык был более прочным используют различные уплотнители: льняные волокна, фум-лента или специальная паста.

Самостоятельный монтаж металлопластиковых труб

В основном при наборе такого запроса в поисковике пользователей интересует одно: как правильно соединить между собой участки трассы, сделать ее разводку. Все остальное, что касается сферы использования, способов крепления на поверхности для всех полимерных изделий практически идентично, не считая мелких нюансов. Металлопластик представляет собой композитный (многослойный) материал, а потому выбор практикуемых технологий монтажа жидкостных коммуникаций такими трубами ограничен. Но своими руками, если разобраться в тонкостях процесса, выполнить его под силу домашнему мастеру, даже не имеющему большого опыта подобной работы.

Нюансы монтажа связаны с особой структурой металлопластиковой трубы. Если внимательно посмотреть на ее срез, видно, что изделие – конструкция многослойная. Полость, для придания образцу прочности, способности выдерживать значительное давление, изготавливается, как правило, из сшитого полиэтилена. Далее клеящий состав, фиксирующий третий слой – алюминиевую фольгу. Она покрывается опять-таки клеем, а в качестве внешней оболочки используется обычный ПЭ. Функция пятого слоя в обеспечении привлекательности продукции (в эстетическом плане) и твердости поверхности (предохранение ее от царапин). Исходя из этого, при монтаже металлопластиковых труб нужно соблюдать ряд правил.

  • В процессе работы прокручивать изделие вокруг продольной оси нельзя. По какому бы способу ни был обустроен защитный металлизированный слой (внахлест, встык), при таком обращении с трубой его целостность нарушится. Как результат – проникновение кислорода в систему, неустойчивость к скачкам давления.
  • По той же причине нельзя изгибать металлопластиковую трубу на радиус, меньший предельно допустимой величины. В данном случае стоит руководствоваться не общим правилом (<5Ду), а рекомендацией производителя. В прилагаемой документации (сертификате, паспорте) данная характеристика обязательно указывается.

    • Чтобы материал трубы не деформировался, не нарушилась целостность его структуры, в процессе изгиба металлопластик на этом участке нужно прогревать строительным феном. Торопиться не следует – искривление делается постепенно, по мере повышения температуры и размягчения полимера.

  • При монтаже металлопластика нужно полностью исключить (или минимизировать) риск сильных гидравлических ударов. Поэтому расчет схемы коммуникации, ее состав должен быть выполнен на профессиональном уровне.
  • Длительный нагрев теплоносителя в трубе свыше +100 недопустим, равно как и систематические резкие перепады температуры – металл и полимер отличаются коэффициентами расширения. В таких условиях эксплуатации неизбежно ослабление стыков и протечки в магистрали.
При работе с металлопластиком нужно использовать материалы (трубы, фитинги) одного производителя. Это гарантирует высочайшее качество соединений, если технология полностью соблюдена.

Данную продукцию не стоит использовать в следующих случаях:

  • система отопления, в схему которой включен элеваторный узел;
  • контура под давлением от 10 бар и выше;
  • если коммуникация прокладывается вблизи источников сильного теплового излучения (более +130) и изменить ее трассировку невозможно;
  • на участках с 4-м уровнем пожарной опасности.

Порядок монтажа металлопластиковых труб

  • Раскрой трубы. От бухты отрезаются мерные участки в соответствие со схемой разводки. Качество соединений любой продукции из полимеров зависит от правильности работы с материалом. Срез должен быть в плоскости, перпендикулярной осевой линии металлопластика. Невыполнение данного условия приводит к тому, что компрессионный фитинг после его установки оказывается под углом к трубе, и вся трасса постепенно искривляется.

    • Для раскроя металлопластика нужно пользоваться специальными приспособлениями: мини-гильотиной, труборезом. Работать ножом, пилкой или иным режущим бытовым инструментом нежелательно.

  • Зачистка, калибровка среза. Важность этого этапа подготовки трубы к монтажу малоопытные домашние мастера, как правило, недооценивают. А ведь пренебрежение должной обработкой среза резко снижает надежность соединения и отражается на эффективности всей системы. Оставшиеся заусеницы пластика при затяжке фитинга, гидроударах повреждают уплотнительные кольца – протечки на трассе обеспечены. Фрагменты фольги, если их не убрать, заворачиваются в полость металлопластиковой трубы. Постепенно в этих местах накапливаются мельчайшие взвеси, содержащиеся в переносимой среде, и Ду магистрали уменьшается. Как результат, снижение напора, некорректная работа котельного оборудования: в зависимости от системы негативных последствий будет много.

Качественная обработка торца металлопластиковой трубы достигается применением калибратора. За счет режущих кромок, встроенных в корпус, приспособление полностью зачищает срез. А с помощью наждачной бумаги, напильника и тому подобное должного результата не добиться.

Соединение труб фитингами

Компрессионным

  • Фитинг частично разбирается.
  • На торец трубы насаживаются его детали в последовательности: накидная гайка, обжимное кольцо.
  • Хвостовик фитинга до упора вставляется в полость металлопластика.
  • Накручивание гайки. Для ее качественной фиксации на фитинге используется компрессионный ключ.
Соединение получается разборным, и в этом большой плюс такого способа монтажа. Но при повторном использовании муфты уплотнительное кольцо подлежит замене.

Пресс-фитингом

  • Труба насаживается на штуцер соединительной детали (отверстие в гильзе позволяет контролировать глубину посадки).
  • Обжим производится пресс-клещами.

Соединение получается неразборным, и в случае ремонта на участке магистрали фитинг придется вырезать вместе с частью металлопластика. В основном такой способ стыка используется при скрытом монтаже трассы.

Пуш-фитингом

  • Проверяется положение фиксирующей колодки (упора) в корпусе детали.
  • Торец металлопластика вставляется в фитинг. В крайнем положении срабатывает защелка, и труба прочно удерживается в месте соединения.

Фитинги этой разновидности на рынке не так давно, но уже завоевали своих поклонников среди профессионалов. Работать с ними легко и быстро, а при необходимости повторной сборки соединения металлопластиков нужно лишь поменять фиксирующий механизм – тарельчатую пружину.

Особенности прокладки коммуникаций

  • Скрытый монтаж. Если трасса прикрывается облицовочным материалом (вагонкой, фальш-панелями и иными), то в районе расположения стыков металлопластиковых труб обязательно устраиваются ревизионные лючки, обеспечивающие свободный доступ к компрессионным фитингам.

    • Закладка трассы в штробы, если материал стены позволяет их обустроить, нецелесообразна. Основная причина – неудобство работы обжимным инструментом. А качество соединения с помощью компрессионного фитинга вряд ли получится высоким.

  • Открытый монтаж. Наиболее удобный во всех отношениях способ. Использование для коммуникации металлопластиковых труб предполагает не только периодический визуальный осмотр трассы. Компрессионные фитинги нуждаются в регулярной подтяжке соединения, а потому данная технология монтажа предпочтительнее.

Интернет-магазин alfatep.ru реализует разнообразную продукцию для любой инженерной коммуникации известных заводов по их ценам. В сортаменте трубы и фитинги всех типов, соответствующее оборудование, изоляционные и расходные материалы. Сервисное подразделение компании предлагает услуги по проектированию систем, их монтажу, техобслуживанию и ремонту. Обратившись к нашим специалистам, вы получите исчерпывающий ответ на интересующий вопрос; телефон «горячей линии» 8 (495) 109 00 95, звонки в пределах РФ бесплатные. Оперативная доставка товара независимо от региона силами представительств «АЛЬФАТЭП», гибкая система кредитования и скидок, техническая поддержка оборудования – вас это заинтересует.

Монтаж металлопластиковых труб в Екатеринбурге

Металлопластиковые трубы, уже в самом наименовании объединены два материала, обладают свойствами двух видов материалов (металла и пластика), дополняющих друг друга.

Такое сочетание обусловило появление пластичности: так, труба легко может принимать изогнутые формы, нет необходимости применения для монтажа специального инструмента, тогда как появилась возможность устройства вмонтированной в поверхность системы отопления.

Установка металлопластиковой трубы очень проста. Увеличился и срок эксплуатации труб, составляющий порядка 50 лет. Но высокая стоимость фитингов, запорной арматуры, распределительных гребенок значительно отражается на цене системы отопления. Трубы этого типа получили широкое применение в устройстве системы отопления современных жилых домах, коттеджах и квартирах.

Особенности монтажа металлопластиковых труб

Если вы задумались о замене труб водоснабжения, то стоит обратить свое внимание на трубы, изготовленные из металлопласта. Монтаж металлопластиковых труб производить на первый взгляд достаточно просто. Да просто, если речь идет о цанговых соединениях. Перед тем как установить цанговое соединение под металлопластиковую трубу, ее необходимо ровно отрезать при помощи специальных ножниц, далее, зачистить трубу необходимо при помощи специальной зачистки. Зачистка снимает «фаску» трубы, что обеспечивает надежное сцепление с фитингами на цанге, не разорвав уплотнительные кольца.

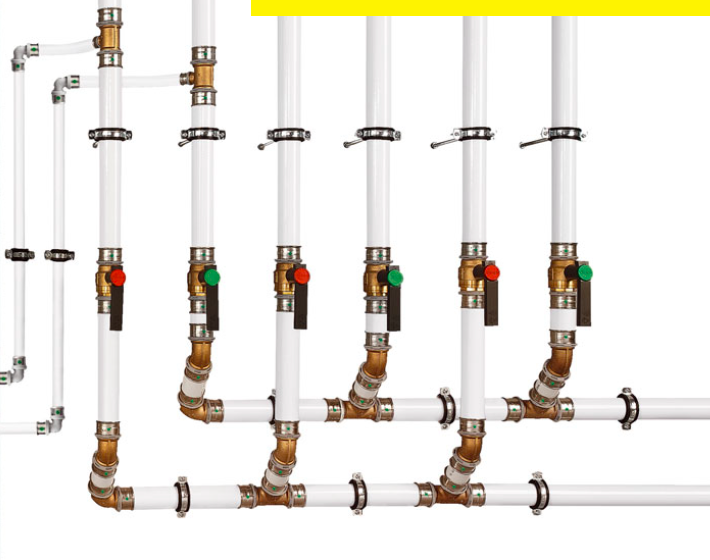

Монтаж металлопластиковых труб на пресс фитингах

Существует более надежное соединение трубы. Осуществляется оно при помощи так называемых «пресс фитингах». Прокладка металлопластиковых труб при помощи пресс фитингов зарекомендовала себя наилучшим образом. Давайте разберемся, почему. Для монтажа цанговых соединений обычно из инструментов требуется всего 2 ключа, калибратор и ножницы. С таким набором инструментов обычно работают неквалифицированные сантехники. Для качественного монтажа необходимы пресс клещи под металлопластиковую трубу. Обычно трубы немецких и итальянских производителей комплектуются такими пресс клещами и пресс фитингами. Стоимость монтажа металлопластиковых труб под пресс фитинги немного дороже. Но зато мы получаем надежные соединения, при которых трубы можно укладывать даже в стяжку, залив бетоном, чего не скажешь о цанговых соединениях.

Установка металлопластиковых труб требует к себе более нежного отношения, чем с другими трубопроводами. Труба мягче и повредить ее можно очень легко. Поэтому ее всегда нужно укладывать в гофру либо в утеплитель, типа энергофлекс.

Стоимость монтажа металлопластиковых труб

примерно одинакова с полипропиленовыми трубами. Но вот сами фитинги (качественных производителей) намного дороже. И если выбирать между ценой и качеством, наш вам совет, выбирайте трубы из других материалов.

Существует весьма ощутимый недостаток. Если производить монтаж труб при помощи цанговых соединений, то за ними нужно постоянно следить, подтягивать. Уплотнительные кольца между трубой и металлом постоянно подвержены влиянию температур и давления, что приводит к их высыханию и потере своих способностей. А на пресс фитингах трубопровод выйдет вам дороже и по стоимости монтажа и по стоимости материала.

Замена металлопластиковых труб все шире распространяется среди населения Екатеринбурга и Свердловской области. Связанно это с тем, что они долговечны.

Специалисты Стройуровень всегда ответят на ваши вопросы по телефону 8-906-801-29-72, 8-919-360-55-87

Монтаж металлопластиковых труб — цена за работу, стоимость.

Сколько стоит монтаж металлопластиковых труб?

С ценами на услугу Вы можете ознакомиться на сайте. Более подробную информацию Вы можете уточнить у менеджера.
В наше время рынок сантехнического оборудования обладает невероятным разнообразием товара. Для тех, кто задумал работы по монтажу труб, цена – не единственная головная боль.
Среди многообразия труб и сопутствующих составляющих хочется найти товар высокого качества с длительным сроком эксплуатации. В последнее время популярность набирают металлопластиковые трубы, достоинства которых хоть и очевидны, но требуют отдельного перечисления.

Сколько времени будет потрачено на установку труб?

В течении 1 — 8 часов в зависимости от объема работ и типа трубы.

Даете ли вы гарантию на выполненную работу?

Да, мы гарантируем качество выполняемых работ. При составлении договора прописывается пункт о гарантийных обязательствах. Металлопластиковые трубы получили широкое распространение для устройства инженерных систем не только в жилых зданиях, но и в промышленных строениях и сооружениях. Благодаря своим положительным качествам, данные изделия не имеют аналогов, если производить сравнение с материалами данного типа. Срок эксплуатации зависит не только от качества приобретаемого изделия, но и от проведения все работ по устройству систем. Для устройства водопровода не только в квартире, но и в загородном индивидуальном жилом доме необходимо подобрать качественные трубы, для того, чтобы вся система работала правильно и долгое время. Современные производители предлагают, для выполнения водопровода, металлопластиковые трубы, которые нашли широкое распространение среди покупателей благодаря своим качественным характеристикам.
При выборе труб необходимо внимательно изучить каждый элемент на предмет расслоений. Все слои должны быть качественно склеены между собой.

Какие преимущества у металлопластиковых труб?

К преимуществам можно отнести:
1. Не высокая стоимость изделия.
2. Благодаря гибкости металлопластиковых труб есть возможность выполнить очень сложные системы водопровода.
3. Длительный срок эксплуатации всей системы, который может достигать тридцати лет.
4. Внешне трубы выглядят эстетично, что позволяет не прятать из в стены, а оставлять на виду.
5. Хорошие показатели прочности изделия позволяют трубам выдерживать довольно сильные температурные нагрузки.
6. Небольшой вес отдельных элементов позволяет выполнить очень легко все работы по устройству водопровода.
7. Трубы не подвержены процессам коррозии, а также в них не скапливается ржавчина и солевые отложения.
8. На поверхности труб не скапливается конденсат при сильных перепадах температурных показателей.
9. Могут выдерживать практически любые перепады давления в системе водопровода.
10. Трубы не нуждаются в дополнительном устройстве теплоизоляции.
11. Быстрый монтаж всей системы.

Какие недостатки у металлопластиковых труб?

Недостатками труб из металлопластика можно назвать:
1. При устройстве открытой системы, металлопластик можно повредить, при воздействии на него механических нагрузок.
2. При прямом контакте с солнечными лучами срок службы изделия сокращается в разы.
3. Металлопластиковые трубы могут накапливать в себе статическое электричество.
4. Для качественной работы необходимо правильное выполнение всех технологий и работ по монтажу системы.
5. Категорически запрещено использовать в помещениях, где присутствуют тепловые приборы, которые отдают очень высокую температуру.
При всех своих многочисленных преимуществах трубы из металлопластика имеют один небольшой недостаток. Нужно постоянно контролировать состояние резиновых колец фитингов, которые со временем теряют свои упругие свойства, поэтому скрытый монтаж труб невозможен. Для дизайнерского решения этой проблемы можно использовать краску. По сравнению с другими вариантами металлопластиковые трубы имеют небольшой внутренний диаметр, но, при этом, это никак не сказывается на потоке воды по ним. Данные изделия состоят из трех слоев, один из которых это алюминий, а два – пластик.

Как произвести монтаж металлопластиковых труб своими руками

В настоящее время рынок строительных материалов предлагает целый ряд материалов для обустройства водопроводной системы в квартирах и частных домах. Что же лучше выбрать? Если у вас нет весомого опыта в проведении подобных работ и специального оборудования для пайки и сварки, то для вас, безусловно, лучше всего подойдут металлопластиковые трубы. При соблюдении аккуратности при работе и инструкций, монтаж труб из металлопластика самостоятельно под силу почти каждому домашнему мастеру. Помимо этого, пластмасса с прослойкой из металла стоит дешевле относительно многих других материалов.

На сегодняшний день в продаже есть широкий ассортимент фитингов для установки металлопластиковых конструкций. К ним относят различные тройники, муфты, уголки. Не стоит забывать о том, что специальные фитинги (фасонные части) подходят исключительно для установки металлопластиковых изделий. В переводе с английского, слово «фитинг» означает «монтировать, прилаживать, собирать». Соединение с использованием фитингов удобно и надежно.

Установка трубных конструкций из металлопластика требует использования определенного комплекта инструментов, при помощи которых можно осуществить грамотную и технологически правильную разводку. Для монтажа труб из металлопластика нам потребуются следующие инструменты:

  1. Специализированные ножницы для резки. При помощи них можно ровно и легко разрезать полимер с металлическим слоем. Кроме того, можно применять ножовку по металлу, но в таком случае есть вероятность повреждения защитного слоя, образования заусенец и неровностей. Впоследствии это может привести к авариям и протечкам.
  2. Калибратор. Он используется для того, чтобы развальцевать трубы после разрезке, при этом не нарушить резиновые уплотнители для фитингов.
  3. Плоскогубцы, разводной ключ, рожковые ключи необходимых размеров, перфоратор и дрель.
  4. Пружина для сгибания. Нередко при монтаже труб из металлопластика нужно сделать поворот конструкции или же попросту согнуть трубу без использования фитингов. Специальная пружина дает возможность произвести сгиб без разломов. Изменять направление системы можно под любым углом, как этого требует планировка помещения. Преимуществом подобного монтажа металлопластиковых изделий является отсутствие большого количества соединений, что позволяет снизить риск возможных протечек в местах стыка. Помимо этого, с её помощь можно сэкономить время и деньги, потраченные на приобретение и установку фитингов.

Данный набор инструментов для монтажа труб из металлопластика позволяет нам быстро и правильно произвести работы по установке водопроводной конструкции в квартире.

С чего стоит начать установку водопровода?

Начинать установку труб из металлопластика лучше всего с составления плана и подсчета необходимого материала. Сразу стоит определить, какой вид фитингов нужно приобрести, сколько купить креплений для монтажа трубы и т.п. Для больше удобства можно составить на бумаге схему помещений, где будет обустраиваться система водопровода. Это туалет, ванная и кухня. Стоит отметить, что к смесителям проводится двойной водопровод, отдельный для горячей и холодной воды, а к стиральной, посудомоечным машинами и унитазу проводится исключительно холодная вода. Затем нужно измерить точную длину будущей водопроводной конструкции, что позволяет тщательно продумать количество необходимых элементов. Если в этом вам помогут люди с опытом, будет только лучше.

Установка трубы из металлопластика начинается с монтажа шаровых кранов (вентилей). Для выполнения подобных работ лучше заказать услуги профессионального сантехника. Он сможет перекрыть воду, установить вентили и произвести первую часть соединения, после которого смонтировать водопровод в квартире уже можно самому. Услуги специалиста здесь необходимы, потому что установка шаровых крановых производится с использованием паяльного либо сварочного аппарата квалифицированными сантехниками.

Монтаж и ремонт конструкции

После монтажа шаровых кранов нужно установить фильтры глубокой очистки. Они не дадут возможности песку и мелким частицам окалины попасть в сантехническое оборудование. После фильтров лучше всего установить фильтры тонкой очистки, обладающие более мелкой ячейкой задерживающего элемента, поэтому они могут задержать мельчайшие частицы окалины и сохранить от повреждения пластины из керамики в дорогих смесителях. Это говорит о том, что при установке водопроводной системы из металлопластика, применение фильтров является необходимостью.

После того, как система фильтрации была смонтирована, нужно установить счетчики воды и приступить к установке трубных изделий. Для того, чтобы скрепить две части конструкции, нужно одним ключом держать фитинг, а другим притягивать гайку пока не раздастся характерный щелчок. Помните, что соединение нельзя перетягивать. Для качественной и надежной гидроизоляции нужно смазать места соединений силиконовым герметиком.

Крепление водопроводной конструкции к стене осуществляется при помощи специальных клипс. Дрелью высверливаются отверстия на расстоянии примерно 70 – 80 сантиметров друг от друга. Саморезами и дюбелями клипса фиксируется, после чего труба защелкивается в клипсе без особых усилий. Диаметр клипсы должен соответствовать размеру трубы.

Даже при полном соответствии процесса работ инструкции через некоторое время может появиться необходимость в ремонте труб из металлопластика. Причины возникновения течи бывают различными. Как правило, это ослабление соединения, из-за чего место крепления нужно немного подтянуть, деформация корпуса фитинга, что требует его полной замены, или повреждение самой трубы из металлопластика, в случае которого нужно менять аварийный участок.

Установка фитингов на трубы из металлопластика

Это может понадобиться в том случае, если трубопровод монтируется заново или требуется замена аварийного участка системы. Изначально потребуется отмерить часть металлопластиковой конструкции необходимой длины. Если вы используете ножницы, то при резке их лучше вращать вокруг изделия, чтобы предотвратить возможное продавливание. При помощи трубореза это делать еще легче, достаточно лишь вращать его, увеличивая глубину врезания ролика после каждых двух оборотов до того момента, пока части трубы полностью не разделятся. Лучше не использовать ножовку по металлу, потому что внутрь могут попасть опилки, да и срез едва ли получится ровным и перпендикулярными по отношению к оси трубы.

Затем следует калибровка. До начала этого процесса нужно освободить фитинги от гаек и надеть на них трубу из металлопластика. После выбирает штифт калибра, подходящий по диаметру, и вставляется в торец. Его необходимо вставить до упора, слегка подкручивая. После калибр извлекается, а на его место устанавливается соединительные элемент с пружинной шайбой, которая имеет конусный зажим. Затягивать гайку нужно осторожно, не применяя большого количества физических усилий.

Монтаж специальных пресс-фитингов и надвижных фитингов

Как и в случае с зажимными фитингами, изначально необходимо отрезать кусок трубы определенной длины, снять фаску, очистить экспандером и развальцевать торец. В этом время труба должна быть выровнена по длине не менее, чем на 10 сантиметров. Затем изделие из металлопластика надевается на штуцер фитинга, а на место соединения натягивается гильза из металла. Такое соединение не подлежит разборке, для демонтажа нужно отрезать кусок трубы, укорачивая её.

Монтаж специальных пресс-фитингов, как правило, используется при обустройстве системы «теплых» полов. Для осуществления данной операции используются специальные пресс-клещи. Подготовка трубы имеет такие же этапы, как и при установке надвижных фитингов. Труба калибруется и вставляется в соединительный элемент. Затем остается только обжать муфту из стали с применением пресс-клещей.

Процесс производства труб из металлопластика

Для понимания всех преимуществ описываемого материала, стоит сказать несколько слов о процессе производства изделий из него.

Характеристики полимерных конструкций, которые уже применяют во многих сферах жизни, известны далеко не всем. Металлопластиковые трубы включают в себя два слоя сшитого полиэтилена и слой тонкой алюминиевой фольги, проложенной между ними. Соединение слоев осуществляется при помощи специально клеящего состава на усмотрение производителя.

Алюминий придет трубе необходимую прочность, а полиэтилен дает гибкость.

Алюминиевая лента небольшой толщины сваривается из двух фрагментов полукруглой формы по длину методом «встык» или «внахлест». Сварка производится при помощи ультразвука. Затем внутрь трубы и снаружи наносится слой из полиэтилена с нанесением специального клея. После трубы маркируются и упаковываются в бухты. В этом виде они и поступают в магазины и на рынки.

Конструкция изделий из металлопластика позволяет нормализовать линейные расширения полиэтилена и металла. Белый цвет внешнего покрытия является отличным решением для эстетичного внешнего вида системы без необходимости в регулярном окрашивании.

Внешний и внутренний слой из полиэтилена обеспечивает гладкую поверхность и не дает скапливаться накипи и иным веществам изнутри. Кроме того, полимер позволяет защитить алюминиевую ленту от коррозии и гальванических процессов при стыковании с участками трубопровода из металла, исключает вероятность образования конденсата, что значительно увеличивает срок эксплуатации труб из металлопластика.

Полиэтилен обладает устойчивостью к агрессивным средам и долговечностью. Он может выдерживать температуру до +110 градусов по Цельсию. Фольга из алюминия толщиной не более 400 микрон выдерживает высокое давления и придает трубе устойчивость к механическому воздействию.

Конструктивный слой труб из металлопластика, включающий в себя все достоинства полиэтилена и алюминия, дает возможность использовать этот материал в система канализации, водоснабжения, кондиционирования и тому подобных более 50 лет.

Монтаж труб из металлопластика – экономичный вариант установки водопроводной системы без необходимой квалификации. Теперь вы узнали больше о том, как это можно сделать своими руками и сможете правильно выбрать необходимое оборудование и произвести ремонт конструкции в аварийной ситуации.

Крепление ПВХ к металлическим трубам; Как, когда и почему?

Фото Toa55 на Shutterstock

Работу с разными материалами лучше доверить своему сантехнику . Однако полезно понимать, как, почему и когда сантехник может использовать два разных материала при работе в вашем доме. В bluefrog Plumbing + Drain мы полностью объясняем вносимые нами изменения, включая используемые материалы и оборудование. Мы знаем, что вы хотите знать, что происходит, когда речь идет о здоровье и благополучии вашего дома и семьи.

Узнайте больше о ПВХ и металлических трубах и о том, почему иногда выгодно смешивать эти два типа труб.

Труба ПВХ

Многие дома и предприятия содержат трубы из ПВХ. Они полезны для вентиляционных и дренажных труб и наружного дренажа. ПВХ имеет легкий вес и устойчив к химическим веществам, используемым для очистки стоков и засоров. Этот прочный материал намного более гибкий, чем традиционные металлические трубы, такие как сталь или медь. Наши водопроводчики s часто рекомендуют его домовладельцам, обновляющим сантехнику.Вода легче проходит через ПВХ, что может предотвратить частые засорения.

Прочие материалы для труб

Металлические оцинкованные трубы когда-то были предпочтительным материалом для водопроводных систем. Однако другие материалы, такие как ПВХ и пластик, лучше выдержали испытание временем. Белые трубы из ПВХ идеально подходят для наружного водопровода, потому что их легко найти и заменить.

Однако горячая вода проходит через внутренние трубы под давлением, поэтому сантехник будет использовать трубы из ХПВХ или металлические трубы для замены старых оцинкованных труб в помещении.Некоторые сантехнические нормы требуют использования ХПВХ для всех внутренних труб. Ваш сантехник bluefrog Plumbing + Drain знает местные нормы и правила и может предложить лучшие варианты для вашего дома.

Гальванизированные трубы со временем подвержены коррозии, ограничивая поток воды и делая вашу водопроводную систему уязвимой для протекающих и сломанных труб. При модернизации или модернизации системы рекомендуется заменить как можно больше устройств.

Модернизация водопроводных труб

При переходе на трубы из ПВХ или ХПВХ лучше всего использовать колено, тройник или муфту с внутренним соединением.Затем технические специалисты Bluefrog используют пластиковые переходники с наружной резьбой для соединения ПВХ с существующим металлом. Переходники с внутренней резьбой часто трескаются при приложении давления для герметизации соединения. Это может привести к ненужным счетам за ремонт в будущем. Для соединений трубы с наружной резьбой оцинкованная муфта создает необходимое внутреннее соединение в месте пересечения пластиковых и металлических труб.

Использование соединений ПВХ-металл в водосточных трубах

В отличие от труб с горячей водой, водосточные трубы не находятся под давлением.Это влечет за собой меньший риск утечки. Ваш bluefrog сантехник обрабатывает переходы таким же образом для труб с холодной водой. Тем не менее, мы можем заменить часть водосточной трубы без повторной заправки конца трубы. Используя гибкий соединитель нужного диаметра, стягиваем его, чтобы создать герметичное уплотнение.

Соответствующие разъемы сделаны из резины и имеют зажимы с каждой стороны, которые легко затягиваются с помощью торцевого ключа или отвертки. Ставим хомут на оцинкованную трубу, вставляем новую трубу ПВХ и затягиваем хомуты с обоих концов.Чтобы уплотнение оставалось водонепроницаемым, наши сантехники наносят силиконовый герметик на оцинкованный металл перед установкой разъема. Поскольку труба из ПВХ останется гладкой, герметик на этом конце не потребуется.

Клей — очень плохая идея для соединений ПВХ с металлом. Некоторые сантехники или домовладельцы, работающие в домашних условиях, пытаются приклеить ПВХ к металлическим трубам. ПВХ-цемент подходит только для соединений ПВХ-ПВХ.

Опять же, подключение к водопроводу требует знания местных правил и соответствующей подготовки.Bluefrog Plumbing + Drain нанимает лицензированных, связанных и застрахованных сантехников для выполнения соединений ПВХ с оцинкованным металлом в вашем доме.

Системы полива

Вы также можете найти соединения ПВХ с металлом в оросительных системах. Пластиковые и металлические соединения трубопроводов работают хорошо, если установщик понимает, как правильно выполнить задачу.

Соединяем ПВХ с металлическими деталями с помощью резьбовых соединений. Пластиковая наружная резьба соединяется с внутренней резьбой на металлической трубе.Как уже упоминалось, соединение внутренней резьбы из ПВХ с наружной оцинкованной металлической резьбой обычно приводит к трещинам и утечкам из-за природы двух материалов. Поливинилхлорид растягивается легче, чем металлическая нить. Поэтому металлический фитинг с внутренней резьбой и наружной резьбой из ПВХ деформирует резьбу ПВХ, вызывая утечки и трещины.

Кроме того, трубы и фитинги имеют разные диаметры. По мере того, как резьба сливается в точке соединения, кольцевой фитинг сжимается, а охватывающий фитинг расширяется. Это обеспечивает плотное и прочное соединение, которое не протекает.

Тефлоновая лента и смазка

Когда ваш сантехник соединяет ПВХ-металлические соединения вашей ирригационной системы, он использует герметик и смазку, чтобы было легче соединять охватываемые и охватываемые компоненты. Мы используем тефлоновую ленту или тефлоновую смазку для труб, чтобы предотвратить утечки.

Помните, что ваша оросительная система требует внимания опытного сантехника. Хорошая идея — понять основы, чтобы вы могли найти любителя, который, скорее всего, нанесет вашей оросительной системе больше вреда, чем пользы.

Выберите «Сантехника + сток bluefrog» для ваших проектов по установке

Если вам нужно заменить оцинкованные трубы снаружи или внутри дома, выберите местного сантехника, имеющего опыт проведения крупных ремонтных работ, таких как замена оцинкованного металла на более надежные трубы из ПВХ или ХПВХ. Преданные своему делу профессионалы bluefrog Plumbing + Drain могут обслуживать ваши водосточные трубы, водопроводные трубы и ирригационную систему, обладая превосходными знаниями о том, как объединить металл и ПВХ-материалы для создания долговечной водопроводной системы в вашем доме или на предприятии.

Как сантехническая компания, предоставляющая полный спектр услуг, мы можем оказать помощь в экстренных случаях или помочь вам в обслуживании вашего дома с помощью регулярных проверок сантехники. Независимо от того, проводите ли вы реконструкцию своего дома, хотите ли вы очистить канализацию или вам требуется видеонаблюдение, чтобы найти причину засора, наши талантливые специалисты готовы ответить на ваш звонок.

Как заменить металлические трубы на пластиковые под кухонной раковиной | Руководства по дому

Если у вас есть металлические водосточные трубы и хромированный сифон под кухонной раковиной, есть как минимум две веские причины заменить их пластиковыми.Первая причина проста: металл корродирует. Установка пластиковых труб гарантирует, что однажды вы не откроете шкаф и не обнаружите лужу воды — результат дыры в ловушке. Вторая причина в том, что пластиковые трубы не так легко забиваются. Когда вы сделаете замену, вам может быть труднее снять металлические трубы, чем установить пластиковые.

Закройте водяные краны под раковиной, чтобы никто случайно не пустил воду, пока вы разбираете сливные трубы.

Снимите металлические трубы, отвинтив гайки, которые соединяют узел P-сифона с удлинителем слива или патрубком, и сливной трубой с помощью регулируемых плоскогубцев. Если уловитель старый и гайки застряли, ослабьте их с помощью аэрозольной смазки. Если вы снимаете двойную раковину, ослабьте гайки на обеих насадках.

Потяните впускной патрубок ловушки вниз, чтобы снять его с патрубка после снятия гайки. При отсоединении двойной раковины отодвиньте оба отверстия. Удалите Р-ловушку из сливной линии, потянув ее в стороны.Держите его в вертикальном положении, пока не вынесете наружу, затем переверните и слейте воду.

Разберите сливной узел и разделите его на компоненты, чтобы можно было заменить каждый идентичный пластиковый компонент. Помимо P-сифона, могут быть удлинители и приспособления, в зависимости от конфигурации мойки относительно сливного патрубка.

Приобретите сифон из ПВХ, трубу и фитинги взамен металлических. Отрежьте трубу ПВХ до необходимой длины с помощью ножовки.Дренажная труба из ПВХ бывает двух диаметров: 1 1/4 дюйма и 1 1/2 дюйма. Убедитесь, что вы покупаете материал того же диаметра, что и металлические трубы, которые вы только что сняли.

Закрепите сливные патрубки на патрубках раковины. Открутите стяжную гайку с каждого впускного патрубка и снимите пластиковую шайбу. Сдвиньте гайку вверх по патрубку и наденьте шайбу на конец конической стороной вниз. Прижмите сливную трубку к шайбе, сдвиньте гайку вниз и навинтите ее на резьбу. Затяните его от руки до тех пор, пока труба не будет скользить по патрубку.

Установите сборку всухую, если вы подключаете две раковины, соединив трубы от сливов раковины с соответствующими фитингами и прикрепив их к P-сифону с помощью компрессионного фитинга на сифоне.

Соедините выпускной патрубок сифона с сливным патрубком с помощью удлинительной трубы, отрезанной для этой цели. Когда вы убедитесь, что все подходит, вернитесь и приклейте все соединения, у которых нет компрессионных соединителей, с помощью ПВХ-цемента. Затяните все компрессионные гайки вручную.

Включите воду снова. Наполните раковины, а затем следите за утечками, когда открываете слив. Затяните все протекающие соединения с помощью регулируемых плоскогубцев.

Справочная информация

Наконечники

  • Хотя они менее распространены, вы также можете использовать трубы из АБС и П-образный сифон из АБС. Если да, то обязательно склеивайте их АБС, а не ПВХ, цементом.
  • Если вы измерите старые трубы и тщательно отрежете новые, вы сможете провести большую часть сборки на своем верстаке, сократив время, которое вам придется проводить на спине под раковиной.
  • Смажьте резьбу компрессионных фитингов из ПВХ водопроводной смазкой, чтобы облегчить затяжку фитингов.

Writer Bio

Крис Дезил имеет степень бакалавра физики и степень магистра гуманитарных наук. Помимо постоянного интереса к популярной науке, Дезиэль с 1975 года занимается строительством и дизайном домов. В качестве ландшафтного дизайнера он помог основать две садовые компании.

Соединение пластиковой и металлической сантехники (Советы.Нетто)

Есть несколько случаев, когда вам может понадобиться соединить вместе пластиковый и металлический водопровод. Может показаться, что это может быть особенно трудная задача, но на самом деле это замечательно легко выполнить.Если ваши трубы в хорошем состоянии, все, что вам нужно сделать, это следовать этим указаниям.

  1. Получите свои материалы. Для соединения пластиковой и металлической сантехники потребуются специальные материалы. Для этой конкретной задачи вам, как правило, понадобится состав для нарезки трубной резьбы, водопроводная лента, двухзаходные металлические переходники с внутренней резьбой, переходник с пластмассовой резьбой с наружной резьбой, грунтовка для ПВХ и цемент для ПВХ. Большинство, если не все, из этих предметов можно легко приобрести в местном магазине товаров для дома.
  2. Посмотрите на трубы. Осмотрите трубы и убедитесь, что они в хорошем рабочем состоянии. В противном случае вам потребуется удалить, заменить или отремонтировать поврежденные участки трубы. При этом все, что вам обычно нужно сделать, это убедиться, что концы труб находятся в хорошем состоянии, поскольку это первые части трубы, которые ломаются.
  3. Используйте переходник. Оберните резьбу переходника с наружной резьбой из ПВХ лентой для сантехников, а внутреннюю резьбу металлического переходника с внутренней резьбой — герметиком.Убедитесь, что вы покрываете только те нити, которые будут соприкасаться друг с другом в это время. Поместите покрытые резьбы рядом друг с другом и начните скручивать переходники, чтобы они затянулись и образовали прочное уплотнение. Не затягивайте адаптеры слишком сильно, так как это может повредить адаптеры и, возможно, сломать их. Идеальным инструментом для затягивания адаптера является трубный ключ, но будьте осторожны, чтобы не повредить что-либо, что можно сломать.
  4. Наклейте ленту или герметик. Наклейте сантехническую ленту или водопроводный герметик на конец металлической трубы.Это лучшие материалы для крепления металлической трубы к адаптеру.
  5. Нанесите грунтовку для ПВХ. Покройте внешнюю часть трубы из ПВХ и внутреннюю часть переходника трубы из ПВХ грунтовкой из ПВХ. Это поможет подготовить ПВХ-материал к процессу склеивания. После нанесения грунтовки повторите процесс с ПВХ-цементом.
  6. Присоедините трубу и переходник. Когда трубы и переходник подготовлены или каждая труба и переходник подготовлены, присоедините трубы и переходники, как описано в шаге 3.Еще раз, будьте осторожны, чтобы ничего не затягивать слишком сильно, поскольку это может потенциально повредить трубы, если вы это сделаете.

Повторите весь процесс столько раз, сколько необходимо, чтобы соединить все металлические и пластиковые трубы в вашем доме. Хотя вы можете найти металлические и поливинилхлоридные трубы по всему дому, есть несколько мест, где вы обычно можете найти эти два типа труб. Металлические трубы обычно прикреплены к сливным отверстиям раковин, ванн и даже душевых. В остальной части дома часто можно встретить трубы из ПВХ или пластика.

Автор биографии

Ли Вятт

Автор многочисленных статей на сайте Tips.Net, Ли Вятт быстро становится постоянным «мастером на все руки». В настоящее время он является независимым подрядчиком, специализирующимся на написании и редактировании. Свяжитесь с ним сегодня, если у вас возникнут вопросы по написанию и редактированию! Щелкните здесь, чтобы связаться. Узнать больше о Ли …

Является ли мох сорняком?

Вы когда-нибудь замечали, как домовладельцы и садоводы относят большинство растений к одной из двух категорий: растения или сорняки? …

Открой для себя больше

Превращение целей в реальность

Один из лучших способов стать более организованным в жизни — это ставить цели. Однако то, что вы ставите какие-то цели, не …

Открой для себя больше

Печенье с кофейными специями

Пряный торт — это здорово, а кофейный торт — замечательный, но что, если бы вы могли как-то объединить их два? Что ж, теперь вы можете …

Открой для себя больше

Дополнительные советы по благоустройству дома

Регулировка температуры водонагревателя

Одна из самых простых, хотя и немного раздражающих работ, которые вы можете выполнять по дому, — это регулировка температуры в вашем доме…

Открой для себя больше

В поисках хорошего сантехника

Любой, кто когда-либо имел дело с сантехникой, может сказать вам, что хороший сантехник на вес золота. Вот …

Открой для себя больше

Работа с низким давлением воды

Работа с низким давлением воды не обязательно означает, что вам нужно нанять дорогого сантехника. Скорее то, что вы …

Открой для себя больше

Работа с пластиковой трубой — BestLife52

Работа со старым чугуном и оцинкованной трубой с резьбой в домашних условиях, безусловно, может стать низкой точкой в ​​карьере домашнего мастера.Трубы сложно разъединить и, что еще хуже, повторно соединить, потому что у вас никогда не бывает точной длины, которая вам нужна. Медная труба облегчает работу, хотя вам придется освоить необходимые навыки пайки.

Потом появилась пластиковая труба — какой идеальный материал для дома! Вы можете вырезать и собрать его без специальных инструментов, и вы можете освоить процесс соединения за время, необходимое для чтения этой статьи. Более того, пластиковые трубы недороги, не ржавеют, служат почти бесконечно, а их гладкая внутренняя поверхность позволяет воде и отходам течь лучше, чем по металлическим трубам.Это лучший материал для дома.

Ах, но есть еще кое-что, что вам нужно знать. В этой статье вы узнаете, как разрезать, соединять и поддерживать пластиковую трубу, чтобы можно было установить долговечные и безотказные водопроводные трубы.

Следование кодексу, планированию и исполнению

Имейте в виду, что хотя установка пластикового слива или водопровода относительно проста, планирование — нет. Чтобы спланировать один из них, вы должны определить размеры труб, уклоны, расположение вентиляционных отверстий и другие важные факторы.Эти детали здесь не рассматриваются.

Также имейте в виду, что местные правила водоснабжения иногда запрещают использование некоторых типов пластиковых труб в некоторых ситуациях. Всегда уточняйте свои планы у местного сантехнического инспектора, прежде чем начинать проект.

Типы пластиковых труб и их применение

Обычно вы встретите любой из четырех типов пластиковых труб, используемых в домах (см. Таблицу ниже). Мало кто может вспомнить свои назойливые химические названия, поэтому они используют свои более знакомые инициалы — АБС, ПВХ, ХПВХ и ПБ.

  • АБС . Жесткая черная труба, используемая для дренажа и вентиляции; доступны в размерах от 1-1 / 2 дюйма до 4 дюймов; соединения, сваренные сольвентной сваркой.
  • ПВХ . Жесткая белая труба, используемая для слива и вентиляции, а также для линий холодной воды, но не горячей; доступны в размерах от 1/2 до 4 дюймов; требуется грунтовка (фиолетовая) для соединений, сваренных растворителем.
  • ХПВХ . Жесткая труба кремового цвета для линий горячего и холодного водоснабжения; обычно используется в размерах 1 дюйм.и меньше; требуется грунтовка (фиолетовая) для соединений, сваренных растворителем.
  • ПБ (полибутилен) . Гибкая, обычно серая труба, используемая для линий горячего и холодного водоснабжения; обычно используется размером 1 дюйм и меньше; соединяются специальными компрессионными фитингами. Поскольку PB менее распространен, чем CPVC, и поскольку вы присоединяетесь к нему не так, как остальные три, я расскажу только о PB вкратце.

Вероятно, вы также найдете несколько других типов пластиковых труб в своем местном центре обслуживания домовладельцев.Полиэтилен, гибкая черная труба, обычно используется для орошения газонов и растений. «Напорная» труба из ПВХ — это та же труба из ПВХ, что и выше, но ее фитинги более тяжелые для таких применений, как подключение насосов для бассейнов. Мы не будем здесь рассматривать ни один из этих двух типов.

Если у вас возникли проблемы с определением любого типа пластиковой трубы или фитинга по цвету, поищите его инициалы, напечатанные или выбитые где-нибудь на пластике.

Резка и установка пластиковых труб

Пластиковая труба готова для мастера.Все фитинги имеют точно сформированные «ступицы», увеличенные концы, в которые вы вставляете трубу (Фото 8). Просто не забудьте указать глубину ступицы при измерении длины каждой секции трубы (Фото 1).

Измерьте правильную длину трубы с помощью ленты или удерживайте участок на месте и отметьте его. В любом случае не забудьте указать глубину ступицы.

Пластиковую трубу можно легко разрезать с помощью мелкозубой (около 14 зубьев на дюйм) ручной пилы. Однако не пытайтесь резать его ножовкой с узким лезвием; ваш разрез будет отклоняться от квадрата.

Делайте разрезы точно под прямым углом, чтобы при соединении двух отрезков не оставалось внутренних зазоров, которые могут замедлить поток воды или собрать мусор. Используйте квадратный вырез, чтобы сделать квадратный вырез (фото 2).

Отрежьте трубу точно под прямым углом, используя угловую коробку и ножовку с мелкими зубьями (хорошо работает около 14 зубьев на дюйм).

Торцовочная пила идеальна. Сантехники обычно делают квадратные надрезы от руки (без угловой коробки) и делают это достаточно аккуратно, потому что у них много практики.

Наконечник : полностью прорежьте трубу, чтобы не сколоть последние 1/16 дюйма. Используйте полукруглый напильник или наждачную бумагу, чтобы слегка скосить края, чтобы труба вошла в ступицу более точно (фото 3 и 8 )

Удалите заусенец, оставленный пилой, напильником или наждачной бумагой. Слегка скосите края для более гладкой посадки. Соберите фитинги и трубу без клея («сухая посадка»). Отметьте правильное положение фломастером. Если стыки слипаются при разборке троса, постучите по ним молотком и деревянным бруском.

Обрежьте трубу и фитинги и соедините их всухую (соедините без клея) до тех пор, пока не закончите весь цикл. Затем отметьте трубы и фитинги, чтобы убедиться, что они снова совпадают, когда вы их склеиваете (фото 4).

Будьте осторожны: иногда при сухой установке трубы и ступицы подходят так точно, что невозможно полностью вставить трубу в ступицу. Это может нарушить ваши измерения дальше по длине участка трубопровода. Если ваши суставы не полностью прилегают, отрежьте, установите и приклейте по три или четыре штуцера за раз, вместо того, чтобы пытаться смонтировать всю серию за один раз.

Совет : Трубы и фитинги с сухой посадкой могут слипаться друг с другом настолько плотно, что вам может понадобиться дьявол время, чтобы их разлучить. Если это так, постучите по арматуре деревянным бруском и молотком (фото 4).

Склеивание пластиковых труб

Процесс склеивания правильно называется «сварка растворителем». Растворитель плавит пластик, поэтому, когда вы сдвигаете трубу и ступицу вместе, эти две части плавятся по мере испарения растворителя.

Совет : Для каждого типа пластика используется свой растворитель.Хотя некоторые растворители работают с несколькими типами пластика, лучше покупать тот тип, который предназначен исключительно для пластика, с которым вы работаете.

Чтобы растворитель работал, соединяемые поверхности должны быть чистыми — без грязи, жира и влаги. Протрите внутреннюю часть ступицы и концы трубы чистой тканью. Затем нанесите на ПВХ и ХПВХ специальный пурпурный очиститель / грунтовку (Фото 5). ABS не требует грунтовки.

Нанесите специальный пурпурный грунт на ступицы и концы труб из ПВХ и ХПВХ.Это не обязательно с трубкой из АБС-пластика.

Затем обильно смажьте соединяемые поверхности подходящим растворителем (Фото 6).

Обильно нанесите соответствующий растворитель на внутреннюю часть ступицы и внешнюю поверхность трубы.

Хорошо проветрите воздух или наденьте респиратор для удаления органических паров, потому что он выделяет сильные пары. Быстро вставьте трубу в фитинг, повернув трубу на четверть оборота, чтобы убедиться, что труба вошла в ступицу на всю глубину (Фото 8).

Быстро сдвиньте ступицу и трубу вместе, сделав четверть оборота за один, чтобы труба полностью вошла в ступицу. Совместите установочные метки и крепко держите в течение 15 секунд.

Совместите отметки при скручивании соединения, потому что соединение затвердеет за секунды. Соединение будет хотеть разъединиться, поэтому подержите его примерно 15 секунд, чтобы убедиться, что он остается плотным.

Готовый шов должен полностью прилегать, чтобы вода текла плавно и беспрепятственно.

Не волнуйтесь, если вы ошиблись. Пластиковая арматура и труба стоят недорого, а плохой стык легко распилить. Однако вам может потребоваться удлинить трубу с помощью дополнительного фитинга, если позиционирование имеет решающее значение.

Вы можете купить растворители, чистящие средства, грунтовки и все другие расходные материалы в домашних центрах и хозяйственных магазинах с полным спектром услуг, но я предпочитаю использовать магазин сантехники, чтобы получить лучший выбор материалов и дать хорошие советы.

ПВХ также является отличной альтернативой для создания собственной системы пылеулавливания для вашего небольшого дома.

Присоединение к PB

В отличие от трех типов пластмасс, указанных выше, соединения ПБ (полибутилен) выполняются с помощью специальных компрессионных фитингов (Фото 9).

Затяните специальные фитинги PB с помощью плоскогубцев или гаечного ключа, чтобы обеспечить герметичность соединений. Стыки должны быть легко доступны.

Эти фитинги стоят дороже, чем фитинги из ХПВХ, но, поскольку вы можете сгибать трубы из ПБ так же, как садовый шланг, вы можете делать более длинные участки с меньшим количеством фитингов.

Однако сантехнические нормы требуют, чтобы все компрессионные фитинги были легко доступны в случае утечки.Это может быть неудобно, потому что вам придется оставить панели доступа в стенах и потолке, чтобы добраться до них.

Другие инструкции и советы по работе с пластиковой трубой

Поддержка

Все трубы должны иметь опоры, а пластик требует большей опоры, чем металл. Поддерживайте АБС, ПВХ и ПБ через каждые 32 дюйма, когда он движется горизонтально, и каждые 4 фута, когда он движется вертикально (Фото 10).

Поддержите пластиковую трубу с помощью пластиковых подвесов, размер которых соответствует длине трубы. Или используйте гибкую пластиковую или стальную ленту.

Поддерживайте CPVC каждые 3 фута. Подтвердите эти расстояния у местного сантехнического инспектора, так как коды различаются. Шпильки и другой каркас считаются опорой, когда через них проходит труба.

Защита

Всякий раз, когда труба проходит сквозь древесину и оказывается в пределах 1-1 / 4 дюйма от ее края, закройте эту область трубкой диаметром 1/16 дюйма. толстая стальная пластина (фото 11).

Добавьте 1/16 дюйма. защитная стальная пластина всякий раз, когда труба проходит в пределах 1–1 / 4 дюйма от поверхности деревянного каркаса.Просверлите большие отверстия в каркасе, чтобы трубы не скрипели при расширении и сжатии.

Защищает трубу от заблудившихся гвоздей и винтов.

Движение трубы

Вырежьте отверстия небольшого размера в деревянных элементах, чтобы пластиковые трубы могли легко расширяться и сжиматься при прохождении через них горячей и холодной воды. Это позволяет избежать скрипа или «тиканья» при движении трубы.

Переходы

Для перехода с оцинкованной трубы или медных водоводов на пластик используйте специальные пластиковые переходные фитинги с одной резьбой (Фото 12).Убедитесь, что вы покупаете нужный размер!

Купите специальные резьбовые фитинги для перехода с пластиковых на медные и оцинкованные трубы с резьбой. Используйте резиновые переходники для больших оцинкованных и чугунных труб.

Для перехода на большие оцинкованные водостоки или вентиляционные отверстия используйте резиновые переходные муфты со стальной втулкой (Фото 12). Для безводного чугуна используйте также резиновые и стальные переходные муфты.

Шум

Пластик почти не приглушает звук сливаемой воды, чем чугунная или стальная труба.Уменьшите это раздражение, заправив изоляцию вокруг пластиковых водосточных труб, прежде чем закрывать стену или потолок.

Работа со старым чугуном и оцинкованной трубой с резьбой в домашних условиях, безусловно, может стать низкой точкой в ​​карьере домашнего мастера. Трубы сложно разъединить и, что еще хуже, повторно соединить, потому что у вас никогда не бывает точной длины, которая вам нужна. Медная труба облегчает работу, хотя вам придется освоить необходимые навыки пайки.

Потом появилась пластиковая труба — какой идеальный материал для дома! Вы можете вырезать и собрать его без специальных инструментов, и вы можете освоить процесс соединения за время, необходимое для чтения этой статьи.Более того, пластиковые трубы недороги, не ржавеют, служат почти бесконечно, а их гладкая внутренняя поверхность позволяет воде и отходам течь лучше, чем по металлическим трубам. Это лучший материал для дома.

Ах, но есть еще кое-что, что вам нужно знать. В этой статье вы узнаете, как разрезать, соединять и поддерживать пластиковую трубу, чтобы можно было установить долговечные и безотказные водопроводные трубы.

Следование кодексу, планированию и исполнению

Имейте в виду, что хотя установка пластикового слива или водопровода относительно проста, планирование — нет.Чтобы спланировать один из них, вы должны определить размеры труб, уклоны, расположение вентиляционных отверстий и другие важные факторы. Эти детали здесь не рассматриваются.

Также имейте в виду, что местные правила водоснабжения иногда запрещают использование некоторых типов пластиковых труб в некоторых ситуациях. Всегда уточняйте свои планы у местного сантехнического инспектора, прежде чем начинать проект.

Типы пластиковых труб и их применение

Обычно вы встретите любой из четырех типов пластиковых труб, используемых в домах (см. Таблицу ниже).Мало кто может вспомнить свои назойливые химические названия, поэтому они используют свои более знакомые инициалы — АБС, ПВХ, ХПВХ и ПБ.

  • АБС . Жесткая черная труба, используемая для дренажа и вентиляции; доступны в размерах от 1-1 / 2 дюйма до 4 дюймов; соединения, сваренные сольвентной сваркой.
  • ПВХ . Жесткая белая труба, используемая для слива и вентиляции, а также для линий холодной воды, но не горячей; доступны в размерах от 1/2 до 4 дюймов; требуется грунтовка (фиолетовая) для соединений, сваренных растворителем.
  • ХПВХ . Жесткая труба кремового цвета для линий горячего и холодного водоснабжения; обычно используется размером 1 дюйм и меньше; требуется грунтовка (фиолетовая) для соединений, сваренных растворителем.
  • ПБ (полибутилен) . Гибкая, обычно серая труба, используемая для линий горячего и холодного водоснабжения; обычно используется размером 1 дюйм и меньше; соединяются специальными компрессионными фитингами. Поскольку PB менее распространен, чем CPVC, и поскольку вы присоединяетесь к нему не так, как остальные три, я расскажу только о PB вкратце.

Вероятно, вы также найдете несколько других типов пластиковых труб в своем местном центре обслуживания домовладельцев. Полиэтилен, гибкая черная труба, обычно используется для орошения газонов и растений. «Напорная» труба из ПВХ — это та же труба из ПВХ, что и выше, но ее фитинги более тяжелые для таких применений, как подключение насосов для бассейнов. Мы не будем здесь рассматривать ни один из этих двух типов.

Если у вас возникли проблемы с определением любого типа пластиковой трубы или фитинга по цвету, поищите его инициалы, напечатанные или выбитые где-нибудь на пластике.

Резка и установка пластиковых труб

Пластиковая труба готова для мастера. Все фитинги имеют точно сформированные «ступицы», увеличенные концы, в которые вы вставляете трубу (Фото 8). Просто не забудьте указать глубину ступицы при измерении длины каждой секции трубы (Фото 1).

Измерьте правильную длину трубы с помощью ленты или удерживайте участок на месте и отметьте его. В любом случае не забудьте указать глубину ступицы.

Пластиковую трубу можно легко разрезать с помощью мелкозубой (около 14 зубьев на дюйм) ручной пилы.Однако не пытайтесь резать его ножовкой с узким лезвием; ваш разрез будет отклоняться от квадрата.

Делайте разрезы точно под прямым углом, чтобы при соединении двух отрезков не оставалось внутренних зазоров, которые могут замедлить поток воды или собрать мусор. Используйте квадратный вырез, чтобы сделать квадратный вырез (фото 2).

Отрежьте трубу точно под прямым углом, используя угловую коробку и ножовку с мелкими зубьями (хорошо работает около 14 зубьев на дюйм).

Торцовочная пила идеальна. Сантехники обычно делают квадратные надрезы от руки (без угловой коробки) и делают это достаточно аккуратно, потому что у них много практики.

Наконечник : полностью прорежьте трубу, чтобы не сколоть последние 1/16 дюйма. Используйте полукруглый напильник или наждачную бумагу, чтобы слегка скосить края, чтобы труба вошла в ступицу более точно (фото 3 и 8 )

Удалите заусенец, оставленный пилой, напильником или наждачной бумагой. Слегка скосите края для более гладкой посадки. Соберите фитинги и трубу без клея («сухая посадка»). Отметьте правильное положение фломастером. Если стыки слипаются при разборке троса, постучите по ним молотком и деревянным бруском.

Обрежьте трубу и фитинги и соедините их всухую (соедините без клея) до тех пор, пока не закончите весь цикл. Затем отметьте трубы и фитинги, чтобы убедиться, что они снова совпадают, когда вы их склеиваете (фото 4).

Будьте осторожны: иногда при сухой установке трубы и ступицы подходят так точно, что невозможно полностью вставить трубу в ступицу. Это может нарушить ваши измерения дальше по длине участка трубопровода. Если ваши суставы не полностью прилегают, отрежьте, установите и приклейте по три или четыре штуцера за раз, вместо того, чтобы пытаться смонтировать всю серию за один раз.

Совет : Трубы и фитинги с сухой посадкой могут слипаться друг с другом настолько плотно, что вам может понадобиться дьявол время, чтобы их разлучить. Если это так, постучите по арматуре деревянным бруском и молотком (фото 4).

Склеивание пластиковых труб

Процесс склеивания правильно называется «сварка растворителем». Растворитель плавит пластик, поэтому, когда вы сдвигаете трубу и ступицу вместе, эти две части плавятся по мере испарения растворителя.

Совет : Для каждого типа пластика используется свой растворитель.Хотя некоторые растворители работают с несколькими типами пластика, лучше покупать тот тип, который предназначен исключительно для пластика, с которым вы работаете.

Чтобы растворитель работал, соединяемые поверхности должны быть чистыми — без грязи, жира и влаги. Протрите внутреннюю часть ступицы и концы трубы чистой тканью. Затем нанесите на ПВХ и ХПВХ специальный пурпурный очиститель / грунтовку (Фото 5). ABS не требует грунтовки.

Нанесите специальный пурпурный грунт на ступицы и концы труб из ПВХ и ХПВХ.Это не обязательно с трубкой из АБС-пластика.

Затем обильно смажьте соединяемые поверхности подходящим растворителем (Фото 6).

Обильно нанесите соответствующий растворитель на внутреннюю часть ступицы и внешнюю поверхность трубы.

Хорошо проветрите воздух или наденьте респиратор для удаления органических паров, потому что он выделяет сильные пары. Быстро вставьте трубу в фитинг, повернув трубу на четверть оборота, чтобы убедиться, что труба вошла в ступицу на всю глубину (Фото 8).

Быстро сдвиньте ступицу и трубу вместе, сделав четверть оборота за один, чтобы труба полностью вошла в ступицу. Совместите установочные метки и крепко держите в течение 15 секунд.

Совместите отметки при скручивании соединения, потому что соединение затвердеет за секунды. Соединение будет хотеть разъединиться, поэтому подержите его примерно 15 секунд, чтобы убедиться, что он остается плотным.

Готовый шов должен полностью прилегать, чтобы вода текла плавно и беспрепятственно.

Не волнуйтесь, если вы ошиблись. Пластиковая арматура и труба стоят недорого, а плохой стык легко распилить. Однако вам может потребоваться удлинить трубу с помощью дополнительного фитинга, если позиционирование имеет решающее значение.

Вы можете купить растворители, чистящие средства, грунтовки и все другие расходные материалы в домашних центрах и хозяйственных магазинах с полным спектром услуг, но я предпочитаю использовать магазин сантехники, чтобы получить лучший выбор материалов и дать хорошие советы.

ПВХ также является отличной альтернативой для создания собственной системы пылеулавливания для вашего небольшого дома.

Присоединение к PB

В отличие от трех типов пластмасс, указанных выше, соединения ПБ (полибутилен) выполняются с помощью специальных компрессионных фитингов (Фото 9).

Затяните специальные фитинги PB с помощью плоскогубцев или гаечного ключа, чтобы обеспечить герметичность соединений. Стыки должны быть легко доступны.

Эти фитинги стоят дороже, чем фитинги из ХПВХ, но, поскольку вы можете сгибать трубы из ПБ так же, как садовый шланг, вы можете делать более длинные участки с меньшим количеством фитингов.

Однако сантехнические нормы требуют, чтобы все компрессионные фитинги были легко доступны в случае утечки.Это может быть неудобно, потому что вам придется оставить панели доступа в стенах и потолке, чтобы добраться до них.

Другие инструкции и советы по работе с пластиковой трубой

Поддержка

Все трубы должны иметь опоры, а пластик требует большей опоры, чем металл. Поддерживайте АБС, ПВХ и ПБ через каждые 32 дюйма, когда он движется горизонтально, и каждые 4 фута, когда он движется вертикально (Фото 10).

Поддержите пластиковую трубу с помощью пластиковых подвесов, размер которых соответствует длине трубы. Или используйте гибкую пластиковую или стальную ленту.

Поддерживайте CPVC каждые 3 фута. Подтвердите эти расстояния у местного сантехнического инспектора, так как коды различаются. Шпильки и другой каркас считаются опорой, когда через них проходит труба.

Защита

Всякий раз, когда труба проходит сквозь древесину и оказывается в пределах 1-1 / 4 дюйма от ее края, закройте эту область трубкой диаметром 1/16 дюйма. толстая стальная пластина (фото 11).

Добавьте 1/16 дюйма. защитная стальная пластина всякий раз, когда труба проходит в пределах 1–1 / 4 дюйма от поверхности деревянного каркаса.Просверлите большие отверстия в каркасе, чтобы трубы не скрипели при расширении и сжатии.

Защищает трубу от заблудившихся гвоздей и винтов.

Движение трубы

Вырежьте отверстия небольшого размера в деревянных элементах, чтобы пластиковые трубы могли легко расширяться и сжиматься при прохождении через них горячей и холодной воды. Это позволяет избежать скрипа или «тиканья» при движении трубы.

Переходы

Для перехода с оцинкованной трубы или медных водоводов на пластик используйте специальные пластиковые переходные фитинги с одной резьбой (Фото 12).Убедитесь, что вы покупаете нужный размер!

Купите специальные резьбовые фитинги для перехода с пластиковых на медные и оцинкованные трубы с резьбой. Используйте резиновые переходники для больших оцинкованных и чугунных труб.

Для перехода на большие оцинкованные водостоки или вентиляционные отверстия используйте резиновые переходные муфты со стальной втулкой (Фото 12). Для безводного чугуна используйте также резиновые и стальные переходные муфты.

Шум

Пластик почти не приглушает звук сливаемой воды, чем чугунная или стальная труба.Уменьшите это раздражение, заправив изоляцию вокруг пластиковых водосточных труб, прежде чем закрывать стену или потолок.

Сборка пластиковых фитингов с резьбой | LASCO Фитинги

Правила сборки пластиковых фитингов с резьбой

Сегодня миллионы миль пластиковых трубопроводов с резьбовыми соединениями обеспечивают надежное обслуживание без утечек. Однако небольшой процент этих резьбовых пластиковых фитингов может протечь или сломаться. Причина тому — неправильная сборка резьбовых соединений.

Вот некоторые из правил, которые можно и нельзя делать при сборке стыков из ПВХ:

  • Не затягивайте шарниры слишком сильно, «повернув их еще на один оборот для уверенности». Затяните пальцами плюс один или два оборота — не более.
  • Не оборачивайте тефлоновую ленту, тефлоновую пасту или смазку для труб для придания объема или смазки стыка. Используйте герметик для резьбовых соединений.
  • Не используйте «более прочные» резьбовые фитинги Schedule 80, полагая, что они могут решить проблему раскола из-за чрезмерной затяжки.
  • Используйте только резьбовые фитинги Schedule 40 с трубами и фитингами Schedule 40.
  • Не затягивайте слишком сильно.
  • Затяните пальцами плюс один или два оборота.

На фитингах с наружной резьбой из ПВХ каждая последующая резьба имеет диаметр немного больше, чем предыдущая. Внутренние резьбы постепенно уменьшаются. Это называется конусом, и величина конуса указывается (1¾ градуса) в американском национальном стандарте B2.1. Все производители труб добровольно следуют этим стандартам, чтобы гарантировать своим клиентам, что они получают качественные материалы.

Поскольку резьба сужается, дополнительные витки вызывают растяжение или «деформацию» охватывающей части. Это разорвет фитинг с внутренней резьбой так же, как клин, забитый кувалдой, разрубит пень.

Степень деформации увеличивается по мере уменьшения размера трубы. Поэтому резьбовые соединения меньшего диаметра легче разделить, чем резьбовые соединения большего диаметра. Также легче перетянуть фитинги меньшего диаметра, потому что их сопротивление крутящему моменту меньше. В таблице 1 приведены уровни деформации и растягивающего напряжения в зависимости от диаметра трубы.

«Напряжение» (растягивающее напряжение) — это сила деформации наружной резьбы, умноженная на сопротивление ПВХ. Сопротивление ПВХ составляет 400 000 фунтов на квадратный дюйм (psi). Напряжение на оборот после затяжки вручную для однодюймовой трубы из ПВХ составляет 0,00447, поэтому напряжение на оборот составляет 1788 фунтов на квадратный дюйм. Таким образом, однодюймовое резьбовое соединение из ПВХ, затянутое на четыре оборота после затяжки вручную, будет развивать растягивающее напряжение 7152 фунтов на квадратный дюйм. Соединение неизбежно выйдет из строя, поскольку напряжение превышает предел прочности ПВХ на разрыв 7000 фунтов на квадратный дюйм, даже без добавления растягивающего напряжения, вызванного давлением внутри ирригационной системы (максимум до 2000 фунтов на квадратный дюйм).

Таблица 1
Уровни деформации и растяжения ПВХ Резьбовые соединения
(График 40 и 80)

Затяжка от руки + 2 оборота

Размер

Деформация / ток

Напряжение / поворот

Максимально допустимое

Гидростатическое напряжение

(IPS)

(дюйм / дюйм)

(фунт / кв. Дюйм)

(фунт / кв. Дюйм)

½

0.00588

2352

6704

¾

0,00461

1844

5688

1

0,00447

1788

5576

1 ¼

0.00349

1396

4792

1 ½

0,00302

1208

4416

2

0,00239

956

3912

2 ½

0.00287

1148

4296

3

0,00234

936

3872

4

0,0018

720

3440

Правильный способ сборки резьбового соединения из ПВХ — схема 40 или 80 — затягивать вручную плюс один-два оборота, но не более.Два оборота после затяжки вручную плюс напряжение системы давления находится в пределах прочности на разрыв одного дюйма ПВХ. ([1,788 фунтов на квадратный дюйм x 2] + 2000 фунтов на квадратный дюйм = 5 576 фунтов на квадратный дюйм).

Не используйте тефлоновую ленту, тефлоновую пасту или смазку для труб. Обязательно используйте герметик.

Тефлоновая лента, тефлоновая паста и трубная смазка предназначена для металлических труб и фитингов. Соединения фитингов металл-металл затянуть труднее, чем пластмассовые; поверхности имеют тенденцию к истиранию без использования таких смазок, как тефлон или смазка для труб.Пластиковая арматура в этой смазке не нуждается.

Когда тефлоновая лента оборачивается вокруг пластиковой наружной резьбы, она увеличивает напряжение и напряжение при растяжении. Большинство установщиков имеют тенденцию неправильно наматывать ленту нескольких толщин вокруг наружной резьбы, что еще больше увеличивает пятно и напряжение.

Тефлоновая паста и смазка для труб, как и тефлоновая лента, делают резьбовые соединения скользкими. Их использование на фитингах из ПВХ может вызвать перенапряжение.

При работе с резьбовыми пластиковыми фитингами использовать соответствующий герметик.Правильный герметик для резьбовых соединений не затвердевает, совместим с пластиком и не добавляет скользкости.

Незатвердевающий состав под давлением воды вдавливается в потенциальные места утечки, тем самым выполняя функцию истинного уплотнения. Ленты и упрочняющие пасты допускают появление утечек, когда соединение откручивается, механически изгибается или расширяется при повышении температуры.

Герметик должен быть совместим с пластиком. Герметики для труб многих марок содержат масла, растворители или носители, которые могут повредить пластик.Соответствующий герметик должен быть сертифицирован производителем, чтобы быть безвредным для материала фитинга и не загрязнять жидкость в трубе.

И, наконец, герметик не должен смазывать соединение до такой степени, что допускается чрезмерное затягивание. Всем этим требованиям удовлетворяют несколько герметиков, представленных на рынке.

Не используйте резьбовые фитинги Schedule 80 в системе Schedule 40. Используйте одинаковые резьбовые фитинги Schedule с теми же трубами и фитингами Schedule.

Многие монтажники систем пластиковых трубопроводов, которые сталкиваются с проблемами при разделении, полагают, что фитинги Schedule 40 являются ненадежными.Они делают вывод, что проблему можно решить, перейдя на «более сильную» арматуру Графика 80. В этом рассуждении есть несколько заблуждений.

Во-первых, все проблемы, связанные с чрезмерной затяжкой, относятся к системам Schedule 80 в той же степени, что и к Schedule 40. Хотя стенки резьбовых фитингов с внутренней резьбой Schedule 80 толще, толщина стенки не меняет уровни напряжений и деформаций. См. Таблицу 1.

Во-вторых, установщики считают, что системы Schedule 80 сильнее, потому что они имеют более высокое номинальное давление, чем системы Schedule 40.Это верно только при сравнении систем с компонентами, скрепленными вместе с растворителем. См. Таблицу 2. Если ввести хотя бы одну трубу или ниппель с резьбой из ПВХ, номинальные характеристики всей системы должны быть снижены на 50 процентов.

Таблица 2
Максимальное номинальное статическое давление * ПВХ типа 1120 при 73 ° F

Размер

График 40

График 80

(IPS)

Сварка растворителем

Сварка растворителем

Резьбовое соединение

½

600

850

425

¾

480

690

345

1

450

630

315

1¼

370

520

260

1½

330

470

235

2

280

400

200

2½

300

420

210

3

260

270

185

4

220

320

160

Это снижение рейтинга связано с уменьшением толщины стенки фитинга за счет резьбы.Кроме того, большинство пластиков, включая ПВХ, «чувствительны к надрезам». Когда гладкая стенка пластмассовой детали надрезается, деталь теряет значительную часть своей первоначальной прочности, точно так же, как толстый лист стекла ломается по нанесенной на ее поверхности линии. Поэтому наличие даже одного резьбового фитинга в системе требует сокращения на 50%.

Помня о том, что можно и чего нельзя делать, можно избежать многих ненужных головных болей и затрат, связанных с неправильно установленными системами.

ПВХ фитинг типа резьбы

В производстве фитингов из ПВХ используется множество различных стилей резьбы.Ниже объясняются некоторые из наиболее часто используемых стилей резьбы и их чувствительность к изгибающим нагрузкам. Охватываемые стили включают стандартную V-образную резьбу, контрольную резьбу и резьбу ACME.

Стандартная «V» резьба

Большинство пластиков, включая ПВХ, чувствительны к надрезам. Стекло, поскольку это очень чувствительный к зазубринам материал, является очень хорошим примером.

Для резки стекла на поверхности делается зарубка. Выемка создает высокую концентрацию напряжений или концентрацию напряжений, что обозначено красной областью на диаграмме выше.Приложение изгибающей нагрузки приведет к разрушению стекла по выступу или надрезу.

Резьба может создавать одинаковые концентрации напряжений, создавая связанные типы концентраторов напряжений, которые могут привести к трещинам. Типичная машинная и трубная резьба имеет профиль, основанный на V-образной выемке.

Напряжение, возникающее в точке «V», функционально снижает прочность резьбы. Вот почему рабочее давление фактически снижено на 50% в системах, в которых используются пластиковые фитинги с резьбой, по сравнению с системами, в которых используются только фитинги без резьбы.

Стопорная резьба

Некоторые производители производят поворотные шарниры с альтернативным стилем профиля резьбы, называемым резьбой «Buttress». Они продвигают наклонные зазубрины на своих нитях как добавку прочности. Правда в том, что эти «контрфорсы» резьбы все еще имеют V-образную выемку в основании профиля резьбы, что, следовательно, делает ее чувствительной к изгибающим нагрузкам. Прочность этой арматуры по-прежнему существенно снижена.

Резьба ACME

Резьба ACME имеет конфигурацию, в которой отсутствует V-образная выемка.Это специальная резьба, которая обеспечивает зазор с трубами любого диаметра, обеспечивая при этом высокую прочность. Резьба ACME менее чувствительна к изгибающим нагрузкам, поскольку на ней нет V-образной выемки.

Поворотные шарниры и соединения

LASCO имеют конструкцию резьбы ACME. Этот элемент конструкции обеспечивает высокое качество детали, которая менее подвержена поломке. Дополнительной особенностью резьбы в стиле ACME является то, что она обеспечивает «свободное» и «легкое» перемещение вплоть до надлежащего зацепления. Эта особенность предотвращает «заедание», «блокировку» или «заедание», которые характерны для деталей с резьбой из ПВХ.

Резьбовой пластик в системах

LASCO Fittings Inc. включила эту статью Института пластмассовых труб о пластиковых резьбовых соединениях в системах. Обсуждаются рекомендации по добавлению резьбовых пластиковых фитингов в систему.

Хотя системы из термопласта с резьбой не рекомендуются для систем высокого давления, схем трубопроводов, где утечки могут быть опасными, или для труб большого диаметра (более 2 дюймов), они имеют два определенных преимущества. Их можно быстро разобрать для временного демонтажа и использовать для соединения пластмассовых и непластиковых материалов.Следующие рекомендации по выполнению резьбовых соединений в термопластичных трубах и фитингах должны соблюдаться и адаптированы из Института пластиковых труб:

  1. Направляйте резьбу только на трубы, толщина стенок которых равна или превышает толщину стенки трубы по спецификации 80.
  2. Для труб с номинальным давлением из ПВХ и ХПВХ уменьшите номинальное давление трубы с резьбой наполовину по сравнению с трубой без резьбы.
  3. Для нарезания резьбы используйте только трубные фильеры, предназначенные для пластика. Держите матрицы чистыми и острыми.Не режьте ими другие материалы.
  4. Тиски для удержания трубы во время нарезания резьбы и трубный ключ должны быть спроектированы и использоваться таким образом, чтобы труба не была повреждена. Рекомендуются ленточные ключи. При необходимости в конец трубы можно вставить деревянные заглушки, чтобы предотвратить деформацию стенки трубы.
  5. Для нарезания резьбы можно использовать следующую общую процедуру: — Используйте матрицу с соответствующими направляющими, чтобы матрица заводилась и двигалась перпендикулярно оси трубы.Любые заусенцы или острые края на направляющей, которые могут поцарапать трубу, должны быть удалены. — Не используйте смазочно-охлаждающую жидкость. Однако иногда капля масла может попадать на резец. Это предотвращает дребезжание и способствует получению чистых и гладких нитей.
  6. Перед сборкой резьбу следует смазать и загерметизировать незатвердевающей смазкой для труб.
  7. При выполнении резьбовых соединений следует соблюдать осторожность, чтобы не перетянуть соединение. Как правило, достаточно сделать один-два оборота после затяжки вручную. Дальнейшее затягивание может привести к разделению пластмассовых деталей с внутренней резьбой.

Переходы от пластиковых трубопроводов могут быть выполнены с помощью фланцев, резьбовых соединений или штуцеров. Фланцевые соединения ограничены 150 фунтами на квадратный дюйм, а резьбовые соединения ограничены 50% номинального давления трубы.

ИНСТИТУТ ПЛАСТИКОВЫХ ТРУБ (PPI) Подразделение Общества пластмассовой промышленности, Inc.
250 Park Avenue, Нью-Йорк, Нью-Йорк 10017 (212) 687-2675

Почему не работают резьбовые соединения

Чтобы понять, что происходит при затяжке резьбового соединения, мы должны понимать механику затяжки соединения.Во-первых, давайте рассмотрим, что происходит, когда стандартное соединение болта и гайки затягивается, чтобы скрепить два объекта вместе. Подумайте о соединении болтами двух стальных стержней. Когда гайка натягивается на болт, гайка вращается свободно, и гайка легко вращается по длине резьбы. Поскольку стальные стержни зажаты вместе, гайка больше не «свободно вращается», но обеспечивает сопротивление вращению или крутящему моменту.

Крутящий момент 45 фунтов на болте 3/8 дюйма дает силу растяжения 7000 фунтов

Чем больше поворачивается гайка, тем больше сопротивление или крутящий момент.Дополнительное вращение гайки и ее перемещение по резьбе прикладывает зажимное усилие к стальным стержням. Увеличение крутящего момента частично компенсируется сжатием, прилагаемым к стальным стержням. При этом гайка пытается протянуть головку болта через отверстие в штанге. Вытягивание болта или растяжение являются ключевой частью успешных болтовых соединений. Во многих высокотехнологичных приложениях мера зажимного усилия определяется удлинением или растяжением болта как более точная величина, чем показание крутящего момента.Прочность на растяжение стального вала, болта в этом примере и его удлинения более согласованы, чем показания крутящего момента болтов и гаек, которые могут иметь ржавчину, смазку, несовершенную резьбу и процедуру затяжки. Но для установщика герметичность соединения обычно принимается как сопротивление гайки вращению или крутящий момент, необходимый для ее дальнейшего вращения. Это означает, что ощущение плотного соединения является результатом приложения нагрузок, которые деформируют или растягивают соединительные элементы.

Теперь, используя информацию, которую мы только что рассмотрели, давайте объясним, что происходит, когда затягивается соединение с конической трубной резьбой. Так же, как болт и гайка, до появления зажимных усилий коническая резьба «свободно вращается» до тех пор, пока не исчезнет зазор между наружной и внутренней резьбой. По мере того, как два компонента скрепляются друг с другом на большее количество оборотов, внутренние силы увеличиваются.

Национальная трубная резьба имеет конус в 1¾ °, что означает, что каждая наружная резьба немного больше в диаметре, чем предыдущая, а внутренняя резьба постепенно уменьшается.Для трубной резьбы 1 дюйм угол конуса означает, что каждая смежная резьба составляет 0,0055 дюйма, или примерно толщину этой страницы, различается диаметром. Когда наружная и внутренняя резьбы проходят «свободный ход», части заклиниваются вместе, в результате чего охватывающая деталь растягивается, а охватываемая часть слегка сжимается. Этот конус означает, что, когда резьба затягивается вручную, любое дополнительное заклинивание двух частей вызовет деформацию охватывающих частей. Поскольку практически все материалы сильнее при сжатии, чем при растяжении.Даже если и охватываемая, и охватывающая резьбовые части имеют одинаковую прочность или материал, охватывающая часть будет растягиваться до разрушения до того, как охватываемая часть разрушится под нагрузкой сжатия. . Помните, что герметичность соединения — это результат сопротивления материалов растяжению. Сталь имеет предел прочности на растяжение или сопротивление растяжению примерно в семь раз больше, чем ПВХ, что означает, что пластиковое соединение будет иметь гораздо меньший крутящий момент или ощущение на ощупь, чем металлические фитинги.

Диаметр шага

Это означает, что за каждый оборот после затяжки вручную или «свободного хода» охватывающая часть растягивается больше, чем сжимается охватываемая часть.Наибольшее напряжение, развиваемое в резьбовом соединении конической трубы, приходится на делительный диаметр.

Делительный диаметр — это точка, которая находится посередине между впадиной и вершиной резьбы. Именно на делительном диаметре резьбового соединения начинается любая трещина или разрушение, которые затем распространяются наружу через стенку фитинга. Поскольку трещина возникает на промежуточном диаметре, любая дополнительная толщина стенки компонента с внутренней резьбой обеспечивает слабую защиту от отказа из-за чрезмерной затяжки.

Чтобы понять, почему самые высокие нагрузки приходятся на делительный диаметр, мы должны увидеть, как распределяются нагрузки от заклинивания. Давайте для этого примера возьмем трубную резьбу диаметром 1 дюйм! Деформация — это изменение диаметра при каждом обороте резьбового соединения, в этом примере делительный диаметр увеличивается на 0,0055 дюйма на каждый полный оборот. Поскольку делительный диаметр на конце внутренней резьбы составляет 1,230, а увеличение диаметра на 0,0055 дюйма за каждый оборот, это дает деформацию 0,00447 дюйма / дюйм. Принимая во внимание, что изменение делительного диаметра на внешней стенке фитинга размером 1.673 будет 0,00329 дюйма / дюйм

Обратите внимание, что растяжение на внешнем диаметре охватывающей детали меньше, чем на делительном диаметре, что указывает на то, где находится наибольшая деформация. Напряжение или растягивающее напряжение — это сила, создаваемая развивающейся деформацией, умноженная на сопротивление материала для увеличения, в данном случае ПВХ. Поскольку сопротивление растяжению или модуль упругости ПВХ составляет 400 000 фунтов на квадратный дюйм. Это означает, что нагрузка на эту резьбовую часть размером 1 дюйм на делительном диаметре составляет; .00447 x 400 000 или 1788 фунтов на квадратный дюйм / оборот. Поэтому с ПВХ, имеющим предел прочности на разрыв 7000 фунтов на квадратный дюйм, легко увидеть, что всего несколько оборотов после затяжки вручную или «свободного хода» могут привести к выходу фитингов из ПВХ из строя. Если мы затянем соединение на 3,9 оборота от руки, мы превысим прочность ПВХ и вызовем его растрескивание.

Правильный способ сборки резьбового соединения из ПВХ — Schedule 40 или 80 — затянуть вручную плюс один-два оборота, но не более. Два оборота после затяжки вручную плюс напряжение системы давления находится в пределах прочности на разрыв одного дюйма ПВХ.Рабочее давление трубы из ПВХ основано на уровне напряжения 2000 фунтов на квадратный дюйм. Это означает, что резьбовое соединение с внутренней резьбой 1 дюйм подвергается кольцевому напряжению 7,364 фунтов на квадратный дюйм при затяжке всего за три оборота после затяжки вручную и ниже номинального рабочего давления трубы. Как видите, в этом случае соединение находится на грани отказа.

(1,788 фунтов на кв. Дюйм x 3) + 2000 фунтов на квадратный дюйм = 7,364 фунтов на квадратный дюйм

В таблице ниже показано напряжение на один виток, число оборотов до отказа и деформации, возникающие в резьбовых соединениях труб другого размера.Важно отметить, что наиболее распространенные резьбовые соединения, менее 1 дюйма, могут треснуть фитинг из ПВХ с внутренней резьбой всего за несколько оборотов после затяжки вручную.

Как же, спросите вы, правильно сделать пластиковое соединение фитинга? Во-первых, мы должны признать, что часть с внутренней резьбой должна быть самой прочной. Если соединение выполнено из разных материалов, таких как металл и ПВХ, то часть с наружной резьбой должна быть пластиковой, чтобы обеспечить наименьшую вероятность выхода из строя соединения.Если соединение полностью пластмассовое и используется герметик для резьбы, его химический состав должен быть совместим с используемыми материалами. Поскольку герметик или ленты, содержащие тефлон ® , уменьшают трение, они будут маскировать нагрузки и напряжения, прилагаемые во время последовательности затяжки. Из-за зазора между впадиной или впадиной и выступами сопряженной резьбы существует небольшой спиральный путь утечки, который увеличивает длину резьбового соединения. Этот путь утечки должен быть загерметизирован, и это причина использования герметика для резьбы.Обратите внимание, что я не сказал «смазка». Смазывающие свойства резьбовых герметиков могут скрывать сопротивление, которого монтажник ожидает при затяжке соединения. Это приводит к чрезмерной затяжке, чтобы получить «ощущение» отсутствия утечек, при этом возникает чрезмерное напряжение, связанное с заклиниванием мужских и женских компонентов вместе.

Процедура изготовления герметичных соединений, которые не вызовут разъединения фитингов, проста! Затяните соединение вручную, а не вручную, затем затяните еще на 1-2 оборота. Этот метод обеспечивает герметичное соединение без чрезмерного напряжения внутри соединения.Важно понимать, что герметик для трубной резьбы; особенно те, которые сделаны с тефлоном ® , смазывают резьбу и вводят установщика в заблуждение, полагая, что соединение не туго.

Подключение трубы из ПВХ к металлической трубе

Источник бесплатной информации по ирригации в Интернете!

Соединения пластмассы с металлом выполняются с помощью резьбовых соединений. Пластиковая наружная резьба используется для соединения с металлической внутренней резьбой.

Не используйте пластиковый разъем с внутренней резьбой с металлическим разъемом с внешней резьбой! Соединение почти всегда протекает или ломается.

Стандартная резьба IPS, используемая на трубах и фитингах, неодинакова по диаметру. Например, если вы внимательно посмотрите на наружную трубную резьбу, вы заметите, что диаметр первой резьбы на конце фитинга меньше диаметра последней резьбы. Точно так же с внутренней резьбой первая резьба на конце имеет больший диаметр, чем последняя резьба.Для этого есть веская причина. Когда вы скручиваете резьбу, она действительно становится туже! По мере того, как резьбы завинчиваются вместе, он начинает сжимать охватываемый фитинг, одновременно растягивая охватывающий фитинг, в результате получается очень плотное соединение, которое не протекает. Вот почему становится все труднее повернуть трубу, когда вы продолжаете затягивать соединение. Однако это создает проблему, если вы соединяете два разных материала вместе. Если один из них мягче другого, то более мягкий будет выполнять все сжатие или растяжение.Сжатие, как правило, не является большой проблемой, но слишком сильное растяжение может быть плохой новостью для прочности материала. Чтобы отрегулировать этот эффект, внутреннюю резьбу на фитингах и клапанах часто усиливают, делая их толще. Посмотрите на типичный металлический фитинг с внутренней резьбой, похожий на муфту, и вы заметите усиленный конец. Для пластиковых клапанов они не только используют более толстый пластик, но и иногда помещают металлическое кольцо вокруг охватывающего конца или вставляют в пластик арматуру из стекловолокна.

Пластмассы, такие как ПВХ, создают большую проблему, поскольку пластик легко растягивается по сравнению почти со всеми металлами.По этой причине вам (почти) никогда не следует использовать фитинг из ПВХ с внутренней резьбой с металлическим фитингом с наружной резьбой. Поскольку наружная металлическая резьба тверже, наружная резьба не сжимается, и вся «отдача» исходит от внутреннего ПВХ. В результате внутренний ПВХ растягивается твердым металлом за пределы своей прочности, что приводит к возникновению крошечных трещин и утечек. Исключение, на которое я намекнул, состоит в том, что есть некоторые специальные пластиковые фитинги, которые имеют комбинацию более тяжелого пластика и металлических усиливающих колец, чтобы придать им достаточную прочность, чтобы выдержать растрескивание под напряжением.Обычно эти фитинги используются только в крупных системах орошения сельскохозяйственных угодий, парков и полей для гольфа.

Существует также другой тип резьбы, называемый «трапецеидальной резьбой», которая имеет резьбы одинакового размера. Это тип резьбы, используемой на предметах, которые нужно легко разбирать, например, на крышках банок.

Герметизирующие ленты и смазки для труб

При выполнении резьбовых соединений необходимо использовать герметик / смазку. Это продукт, который помогает герметизировать соединение, а также служит смазкой, облегчающей завинчивание охватываемого конца в охватывающее.Стандартными продуктами для этого являются тефлоновая смазка для труб, тефлоновая лента или лента из ПТФЭ. Для спринклерных систем предпочтительнее тефлоновая или тефлоновая лента. Если трубная смазка попадет в трубы, вода перенесет ее к спринклерам, и она склеит их (использование трубной смазки также аннулирует гарантию на большинство спринклеров). Некоторые трубные смазки, сделанные для металлических труб, несовместимы с пластиком. Они повредят пластик, что приведет к поломке в будущем. Придерживайтесь материалов из тефлона или тефлона, предназначенных для использования на пластике.

При использовании трубной смазки нанесите ее на наружную резьбу. Постарайтесь не попасть на последнюю резьбу на конце, чтобы она не попала внутрь трубы. Нанесите хороший толстый слой, начиная со второй нити с конца. Большинство профессионалов используют смазку для тефлоновых труб, потому что она быстрее и требует меньше усилий для установки, чем тефлоновая лента. (Тефлоновая лента должна быть натянута в правильном направлении, иначе она оторвется.) Но они расплачиваются за поврежденные спринклерные головки, которые позже приходится заменять.

Некоторые тефлоновые ленты, которые обычно продаются у поставщиков со скидками, очень и очень тонкие. Если вы можете поднести ленту к источнику света и увидеть сквозь нее свет, у вас будет очень тонкая лента, и вам нужно будет использовать ее намного больше. При использовании дешевой тонкой ленты используйте около 9-10 витков вокруг наружной резьбы. Я считаю, что на самом деле дешевле покупать более дорогую и толстую ленту.

Для качественной ленты требуется 3-4 витка наружной резьбы для создания хорошего уплотнения. Не наклеивайте ленту на первую нитку, и вам будет легче начать стыки.Когда вы надеваете ленту, туго затягивайте ее вокруг ниток, но не растягивайте ее слишком сильно. Вы должны видеть форму ниток через ленту. Оберните ленту вокруг трубной резьбы в том же направлении, в котором она будет навинчиваться. (По часовой стрелке, если вы смотрите на конец наружной резьбы.) Если вы пойдете в другом направлении, лента будет отрываться, когда вы пытаетесь соединить концы вместе.

Я предпочитаю использовать ленту из ПТФЭ «сверхтяжелой» и «полной плотности» розового цвета.Я почти никогда не использую дурман.

Текст и изображения Джесс Страйкер, если не указано иное. Авторские права © Джесс Страйкер, 1997-2018. Все права защищены.

Изготовление соединений пластиковых и металлических труб

Способ соединения спринклерных труб может иметь огромное значение. Позвоните профессионалам в South Austin Irrigation Repair за квалифицированной работой.

Если вы думаете о внесении некоторых изменений в вашу ирригационную систему, связанных с подключением пластиковых труб к металлическим, вам необходимо знать о некоторых проблемах, которые могут возникнуть при таких подключениях.Пластиковые и металлические трубопроводы можно комбинировать; но вы должны быть осторожны, как вы это делаете.

Вы сделаете соединение пластмассы с металлом с резьбовыми соединениями. Используйте пластиковую наружную резьбу для соединения с металлической внутренней резьбой. Если вы сделаете обратное — используйте пластмассовый соединитель с внутренней резьбой и металлический соединитель с наружной резьбой — новое соединение, которое вы создадите, либо протечет, либо сломается. Это связано с тем, что пластики из поливинилхлорида (ПВХ) растягиваются намного легче, чем металлы. Фитинг с внутренней резьбой из ПВХ, соединенный с металлическим фитингом с наружной резьбой, нагружает фитинг с внутренней резьбой до такой степени, что он треснет и протечет.

Также важно знать, что стандартная резьба, используемая на трубах и фитингах, неодинакова по диаметру. Причина этого в том, что при навинчивании резьбы охватываемый фитинг сжимается, а охватывающий — растягивается. В результате получается очень плотное соединение, которое не протекает.

При создании резьбовых соединений между пластиком и металлом необходимо использовать герметик / смазку. Это поможет смазать фитинги, упростив ввинчивание кольчуги в гнездо: это также поможет герметизировать соединение и защитит от протечек.Для этой цели вы можете использовать три продукта: тефлоновую смазку для труб, тефлоновую ленту или тефлоновую ленту. Если вы работаете с трубами, связанными с спринклерной системой, лучше всего подойдут тефлоновая или тефлоновая лента, потому что ваши трубы могут переносить остатки смазки для труб в спринклеры и забивать их.

Системы орошения требуют особого ухода и внимания, поскольку неправильный выбор может стоить вам времени и денег. Независимо от того, нуждаетесь ли вы в услугах по установке или ремонту / замене, преданные своему делу профессионалы South Austin Irrigation помогут вам поддерживать ирригационную установку в отличном состоянии, так что полив станет одной вещью меньше, о которой вам придется думать.

Позвоните в отдел орошения Южного Остина по телефону (512) 534-7449, чтобы получить помощь сегодня.

Leave a Reply

Ваш адрес email не будет опубликован. Обязательные поля помечены *
