Особенности монтажа гаражных ворот распашных металлических в Екатеринбурге

      Владельцы гаражей уже успели оценить преимущества распашных ворот. И это не удивительно, поскольку такой тип ворот, многие годы был чуть ли не единственным.

      А надежность, удобство и простота в эксплуатации ценились всегда. Именно такие качества побуждают владельцев автомобилей устанавливать гаражные ворота распашной конструкции.

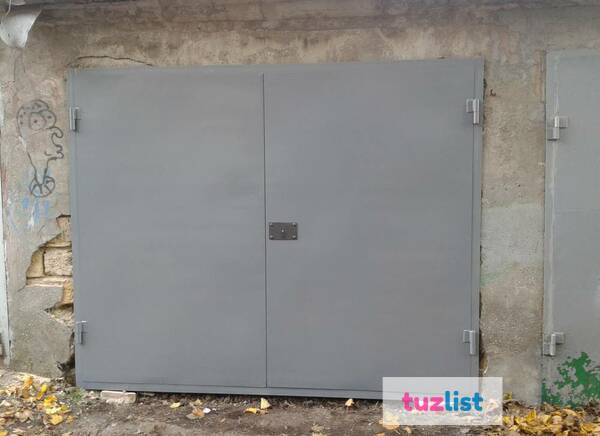

      Оптимальным вариантом являются металлические двустворчатые ворота с калиткой. Но чтобы обеспечить их долгую службу, нужно учесть особенности монтажа.

Условия для установки.   Порядок установки ворот может отличаться в зависимости от двух условий. Первое — гараж уже готов, и к нему нужно смонтировать ворота. Второе — сооружение гаража только планируется.

      В первом случае, особенностью монтажа гаражных ворот распашных металлических является необходимость провести точные замеры и заказать ворота по индивидуальному проекту, в компании «Аалмаз66» из города Екатеринбурга.

      Второй случай более удобен, поскольку можно приобрести готовые ворота со стандартным размером, учитывая при этом габариты автомобиля.

      Но, в обоих случаях необходимо выполнить два этапа работ, от качества которых будет зависеть удобство и надежность конструкции.

Этапы монтажа.   На процесс установки распашных металлических ворот влияет особенность их конструкции. А именно — наличие створок, которые должны ровно примыкать друг к другу, и значительный вес ворот, что создает дополнительные нагрузки при их перемещении.

      Поэтому, главная особенность монтажа — обеспечить надежные и ровные опоры для створок, что достигается в два этапа:

1. Измерение и разметка проема. В случае построенного гаража, нужно проверить ровность опорных элементов с помощью уровня. Затем, измеряют ширину и высоту воротного проема, оставляя при этом внизу технический зазор. Он необходим для снижения ветровой нагрузки, в случае установки сплошных ворот, не имеющих вентиляционных зазоров.
   Также, при измерениях предусматривают небольшой зазор между створками, что поможет сгладить незначительные вертикальные отклонения опор и компенсировать тепловые расширения в жаркие дни. Если сооружение гаража только начинается, то первый шаг — это разметка будущих опор. Для этого, нужно определиться с подходящим для автомобиля стандартным размером ворот, и отметить на участке две крайние точки. После чего можно возводить гараж не дожидаясь прибытия заказанных ворот.

2. Установка опор. Они могут понадобиться даже для готового гаража. Например, если он представляет собой обшитый металлический каркас, то его боковые стойки не выдержат нагрузки ворот. В качестве материала для опор может послужить квадратная металлическая труба, кирпич или бетон, которые отличаются способом установки.

      Труба должна иметь размер, соответствующий весу ворот. Например, для веса до 300 кг понадобится труба с гранями 10х100 мм и толщиной стенки 5 мм. Если ворота весят больше 300 кг — грань трубы составляет 140х104 мм, а толщина та же.



      Для надежной установки, трубу фиксируют в заранее выкопанной яме глубиной 1 м, дно которой засыпано смесью песка и щебня толщиной 20 см. Далее, яму заполняют бетоном, и параллельно контролируют вертикальность стойки с помощью отвеса или уровня. После монтажа, столбы должны выстояться не меньше недели.

      Бетонные или кирпичные столбы возводятся на фундаменте. Его поверхность должна быть ровной, что облегчит возведение ровного столба, а глубина такая же, как и в случае с трубой. Но, если к столбам из труб воротные навесы можно приварить без проблем, то для бетонных и кирпичных опор, нужно предусмотреть установку металлических закладных элементов.

      Если все измерения и монтаж опор выполнены правильно, останется только навешать готовые ворота.

установка распашных металлических ворот,

монтаж гаражных ворот распашных металлических,

монтаж гаражных ворот в Екатеринбурге,

монтаж гаражных ворот распашных,

Аалмаз66,

монтаж ворот

Поделиться

Установка распашных ворот своими руками: пошаговая инструкция монтажа

Распашные ворота — классика, которая не выходит из моды. Миллионы людей по всему миру на протяжении многих лет выбирают их для обустройства территории, оценив простоту и надежность конструкции. Однако на этом преимущества ворот данного типа не заканчиваются. Об их плюсах и разновидностях, а также о том, как установить распашные ворота для дачи и дома своими руками, разберемся в статье.

Какими бывают распашные ворота

Особенность распашных ворот заключается в том, что конструктивно они остались практически такими же, какими были много лет назад. На опорных столбах с помощью петель крепятся створки. Тем не менее со временем появилось несколько модификаций:

• Двустворчатые — стандартная модель, состоящая из двух рам с заполнением. Створки могут открываться внутрь участка, наружу либо в обе стороны.
• Одностворчатые — напоминают привычную входную дверь. Недостатком такой конструкции является то, что для движения створки нужно много свободного пространства. К тому же из-за ее внушительного веса необходимо укреплять опоры, а это требует дополнительных финансовых затрат.
• Складные — при открытии таких ворот створки складываются гармошкой в одну или разные стороны. Данный тип распашных ворот подходит даже для очень широких проемов.

Конструкция распашных ворот

Обязательными составляющими классических распашных ворот являются две створки, опоры для крепления (стойки), петли и замки (задвижки). Каркас ворот может быть изготовлен из дерева или металла. Однако первый вариант не обеспечивает необходимую жесткость конструкции. Если вы хотите, чтобы ворота исправно прослужили долгие годы, обратите внимание на алюминий. За счет своей легкости и прочности он позволяет снизить физический износ подвижных частей ворот и уменьшает нагрузку на несущие столбы.

Заполнение створок может быть любым, что позволяет подобрать вариант и по вкусу, и по карману. Кто-то предпочитает экономить на этом этапе, самостоятельно заполняя ворота досками или профлистом. Хотя более надежный (но и более затратный) вариант — заказать у проверенного производителя конструкции с заводским заполнением.

К примеру, «АЛЮТЕХ» предлагает следующие решения:

1. Алюминиевый профиль, который за счет своих высоких антикоррозийных свойств, а также устойчивости к перепадам температуры, палящему солнцу и другим погодным факторам обеспечивает длительный срок эксплуатации ворот. Благодаря высокому качеству лакокрасочного покрытия «АЛЮТЕХ» изделия выглядят эстетично даже спустя годы работы под открытым небом.
   Кстати, чтобы добиться гармонии в экстерьере, можно выбрать не только цвет, но и ширину профиля, шаг и расположение — вертикально или горизонтально.

   	Экструдированный профиль, 37 мм	Экструдированный профиль, 82 мм	Экструдированный профиль, 87 мм

2. Сэндвич-панели, заполнение из которых позволяет сохранить приватность: участок не будет просматриваться с улицы. Для оформления панелей предлагается 5 рисунков (микроволна, S-, M-, L-гофр, филенка) и более 200 оттенков каталога RAL. Кроме того, есть возможность нанести индивидуальный рисунок с помощью цифровой печати.

   	Микроволна	S-гофр	M-гофр	L-гофр	Филенка

3. Роллетный профиль за счет равномерного пенозаполнения устойчив к ударным и ветровым нагрузкам. При этом специальное покрытие отлично защищает поверхность профиля от коррозии и мелких повреждений. Для окрашивания также доступно большое количество оттенков.

   Роллетный профиль

Кстати, перечисленные материалы можно комбинировать, создавая уникальные решения.

Плюсы и минусы распашных ворот

Кроме простоты конструкции, у распашных ворот есть ряд других преимуществ:

• не занимают полезное пространство вдоль забора — можно высадить кустарники или поставить беседку,
• долговечны за счет отсутствия сложных механизмов,
• могут открываться внутрь или наружу с учетом особенностей территории и пожеланий хозяев.

А если выбрать для своего участка сборные ворота, можно быть уверенным также в том, что конструкции будут просты в установке и ремонте. Поврежденный элемент можно заменить прямо на участке, не разбирая ворота полностью.

Что касается минусов распашных конструкций, то самый основной — это то, что для их открывания требуется достаточно много места либо непосредственно на участке, либо на подъезде к нему (в зависимости о того, в какую сторону открываются створки).

Популярные готовые решения

Автоматические распашные воротаРаспашные воротаРаспашные ворота с калиткой

• Автоматические распашные ворота
• Распашные ворота
• Распашные ворота с калиткой

Монтаж распашных ворот своими руками

Несмотря на то, что конструкция распашных ворот сравнительно простая, их установку лучше доверить профессионалам. Так вы будете уверены в качестве выполненных работ и к тому же сохраните гарантию на изделие.

Например, у официальных представителей «АЛЮТЕХ» в каждом регионе есть квалифицированные специалисты, которые выполнят монтаж оперативно и по всем правилам. Однако если вы хотите сэкономить и уверены в своих силах, можете заняться самостоятельной установкой. Разберем схему монтажа распашных ворот подробнее.

Для начала необходимо грамотно замерить проем, потому что даже незначительная ошибка может впоследствии привести к перекосу всей конструкции.

Способ проведения замеров будет зависеть от наличия столбов. Если они имеются, то ориентируемся на 3 точки: верх столба, центр и низ:

Для изготовления ворот следует выбирать наибольшее из 3 полученных значений.

Если же опорные столбы пока не установлены, следует исходить из следующих показателей:

• ширина проема — от 2 до 5 м,
• высота ворот — от 1,2 до 3,2 м.

Учитывайте, что для свободного проезда легковых автомобилей ширина воротного проема должна составлять не менее 3,5 м, для грузовых — не менее 4 м.

После того, как замеры произведены, можно переходить к подготовке фундамента под установку опор распашных ворот.

Глубина, на которой закладывается фундамент, должна быть не менее чем 1,3 м от уровня земли. Перед заливкой бетона необходимо сформировать песчано-гравийную подушку толщиной 0,3-0,4 м, которая армируется стальным прутом диаметром 8-12 мм или сеткой. Однако следует помнить, что уровень закладки фундамента будет различаться в зависимости от действующих в вашем регионе строительных норм и правил.

Вместе с заливкой основания следует также проложить металлическую трубу, через которую будут проходить электрокабели для автоматизации распашных ворот. Внутренний диаметр элемента не должен превышать 30 мм, а сварные швы и места сгиба — мешать свободному прохождению проводки. Закладывается труба на глубине минимум 30 см в зоне проезда так, чтобы один ее конец на 5 см выступал над поверхностью земли. При этом оба конца необходимо тщательно загерметизировать, чтобы предотвратить попадание влаги.

Теперь можно переходить непосредственно к монтажу столбов. Лучше, чтобы конструкции были изготовлены из кирпича, бетона или стали. Если применялся пустотелый кирпич, газобетонные блоки и т.п., потребуется усиление проема арматурой. Опорные столбы не должны быть выше ворот, а их ширина должна составлять более 200 мм. При этом сами опоры между собой необходимо соединить ленточным основанием.

Учитывайте, что перед монтажом ворот необходимо дать фундаменту и опорам время на то, чтобы они стали прочными (приблизительно 28 дней после окончания заливки). По истечению данного срока следует выровнять поверхность грунта между столбами.

Затем переходим к выбору типа монтажа, от этого будет зависеть разворот петель.

• Встроенный с открыванием внутрь:

  Рис.1. Распашные ворота со встроенным типом монтажа, открывание внутрь с накладным вертикальным разреженным заполнением алюминиевыми профилями: а) вид со стороны двора, б) вид со стороны улицы; 1- столб проема, 2 — забор, 3 — створка ворот с заполнением левая, 4 — створка ворот с заполнением правая, 5 — упор боковой, 6 — упор центральный, 7 — кронштейн для крепления электропривода к створке, 8 — электропривод, 9 — засов, 10 — кронштейн для крепления электропривода к столбу проема



• Встроенный с открыванием наружу:

  Рис.2. Распашные ворота со встроенным типом монтажа, открывание наружу с комбинированным заполнением — нижняя ячейка из заполнения сэндвич-панелью, верхняя из заполнения «широким» профилем: а) вид со стороны двора, б) вид со стороны улицы; 1 — столб проема, 2 — забор, 3 — створка ворот с заполнением левая, 4 — створка ворот с заполнением правая, 5 — упор боковой, 6 — упор центральный, 7 — кронштейн для крепления электропривода к створке, 8 — электропривод, 9 — засов, 10 — кронштейн для крепления электропривода к столбу проема



• Накладной с открыванием внутрь:

  Рис. 3. Распашные ворота с накладным типом монтажа, открывание внутрь со встроенным заполнением из профилированного листа: а) вид со стороны двора, б) вид со стороны улицы; 1 — столб проема, 2 — забор, 3 — створка ворот с заполнением левая, 4 — створка ворот с заполнением правая, 5 — упор боковой, 6 — упор центральный, 7 — кронштейн для крепления электропривода к створке, 8 — электропривод, 9 — засов, 10 — кронштейн для крепления электропривода к столбу проема, 11 — кронштейн для крепления столба створки при накладном монтаже ворот

Учитывайте, что чем тяжелее створки, тем прочнее должны быть петли. «АЛЮТЕХ» предлагает надежные трехсекционные петли, которые регулируются по трем направлениям, позволяя откорректировать оптимальную величину зазора и предотвратить провисание створок. К тому же данные элементы защищены от попадания песка и снега специальными вставками.

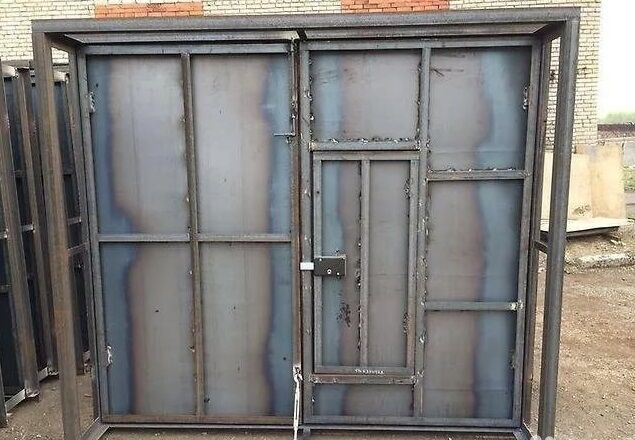

После установки петель собираем рамы, их угловые соединения, а также монтируем импост. Все это важно делать на ровной поверхности так, чтобы детали находились в одной плоскости. Затем размечаем места крепления кронштейнов, устанавливаем заполнение и тросовую растяжку.

К несущим столбам прикладываем створки ворот так, чтобы расстояние между их нижним краем и землей составляло 2 см. Размечаем места соединения, просверливаем необходимые отверстия и устанавливаем створки.

Если ворота планируется автоматизировать — самое время перейти к этому этапу. Рекомендации по подготовке к монтажу читайте по ссылке.

При выборе электропривода для распашных ворот следует ориентироваться на вес и размеры конструкции. Для тяжелых створок весом до 500 кг и длиной до 5 м подойдет мощная автоматика от «АЛЮТЕХ» — Ambo. Если масса не превышает 350 кг, а длина — 3 м, обратите внимание на Scopio, а для конструкций до 400 кг и до 4 м отличным вариантом станет Twisto.

Что касается установки автоматики на распашные ворота, то, если вы хотите сделать это самостоятельно, четко следуйте инструкции, идущей с ней комплекте. Иначе может потребоваться дорогостоящий ремонт как самих конструкций, так и привода. После завершения всех монтажных работ проверьте, как двигаются створки. Ход должен быть плавным, не допустимы посторонние шумы, по всей траектории должно сохраняться одинаковое расстояние до земли.

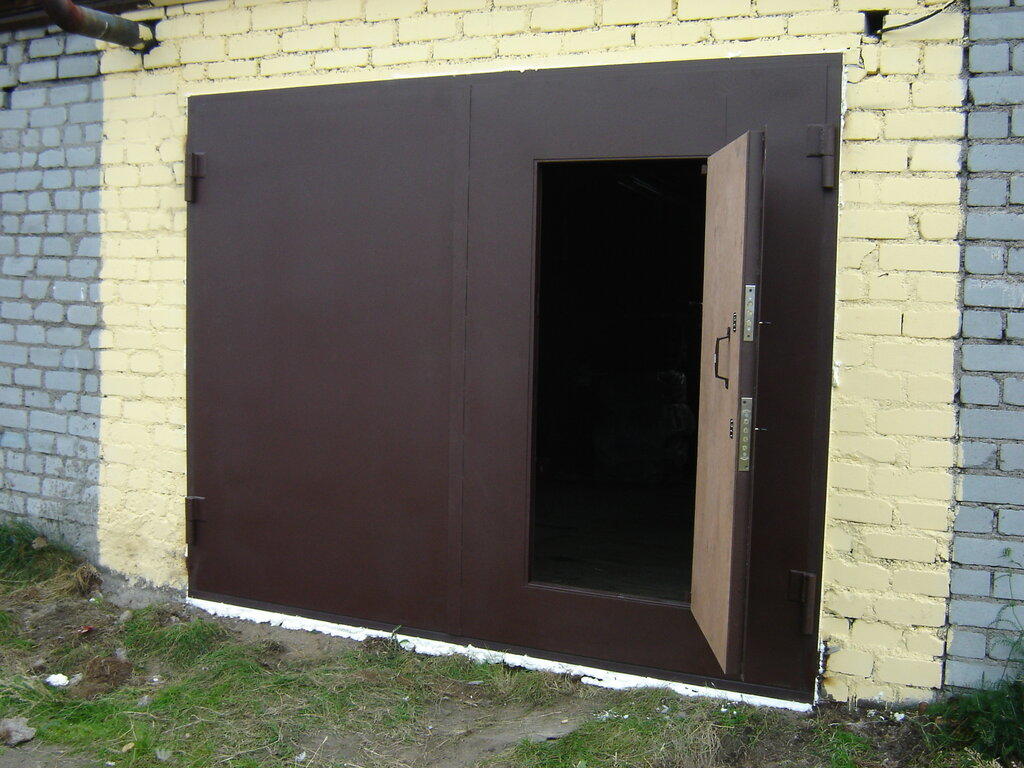

Сэкономить ресурс распашных конструкций позволит установка калитки. Она может быть как встроенной в полотно ворот, так и размещаться сбоку. «АЛЮТЕХ» предлагает выполнить ворота с калиткой и даже забор в едином стиле (цвет, материал, дизайн заполнения).

Таким образом, благодаря данной статье вы сможете определить, подходят ли распашные ворота для вашего участка, разберетесь в их особенностях, а также решите, как лучше их устанавливать, — самостоятельно или все-таки обратиться к профессионалам.

Нужна консультация?

Наши консультанты помогут с выбором и назовут точную стоимость. Звоните:

+7 (495) 150-14-44

Калькулятор продукции

Вы можете самостоятельно рассчитать примерный бюджет на покупку с помощью нашего калькулятора.



Рассчитать стоимость

Смотрите также

Оборудование, необходимое для безопасной установки распашных гаражных ворот

Ищете вариант, отличный от обычных гаражных ворот, которые поднимаются и опускаются нажатием кнопки? Распашные гаражные ворота могут стать стильным штрихом в вашем сказочном доме и мгновенно превратить хорошо заметную часть вашего дома из обычной в исключительную.

Возможно, вашему предприятию нужны новые гаражные ворота, и вы ищете что-то отличное от того, что у вас было раньше. Распашные двери могут быть отличным вариантом!

Для безопасной установки распашных гаражных ворот лучше всего обратиться к профессионалу. Эти двери очень тяжелые, и неправильная установка может привести к серьезной травме.

Ременные петли

Предположим, вы уже выбрали распашные гаражные ворота. Теперь пришло время приобрести оборудование, необходимое для безопасной установки дверей. Декоративные и сверхпрочные ленточные петли изготовлены из толстой стали, чтобы нести тяжелые, большие двери и оставаться прочными и прочными в течение многих лет, несмотря на воздействие суровых условий.

Фурнитура предназначена для дверей весом от 400 до 5000 фунтов, а петли могут крепиться непосредственно к раме или к стене. Петли можно использовать со стальными, пустотелыми, кирпичными, бетонными или деревянными косяками.

Чтобы помочь вам решить, какой тип ленточной петли подходит для вашего проекта гаражных ворот, примите во внимание вес выбранных вами гаражных ворот и будете ли вы открывать их вручную или использовать систему открывания с механическим приводом. Петли на шарикоподшипниках и на тарельчатых подшипниках имеют разные ограничения по весу, а шарниры на шарикоподшипниках лучше подходят для более частого использования, чем петли на тарелках.

Если вы устанавливаете ленточные петли на неармированную дверь, например на полую металлическую дверь, вам потребуются задние пластины петель, чтобы не повредить дверь.

Вот список того, что необходимо учитывать при выборе ленточной петли:

– Размер распашной двери (ширина, высота, толщина и вес)

– Конструкция рамы / косяка

– Тип и расположение штифта

– Частота использования распашных дверей

Чтобы в дальнейшем помочь вам определить, какие петли вам нужны, а также сколько петель вам нужно, используйте эту формулу для расчета момента, меры силы поворота на объект (т.е. петли) .

– Вес распашной двери (в фунтах)

– Ширина распашной двери (в футах)

– Конструкция рамы / косяка

Чтобы рассчитать момент на петле, умножьте вес распашной двери на ширина двери: вес и ширина = момент. После того, как момент определен, получите рекомендацию производителя, используя момент.

ПРИМЕР: ВЕС 1 500 фунтов X ШИРИНА 4 фута = МОМЕНТ 6 000 ФУТОВ/ФУНТОВ

Штифты

Согласно Википедии, штифт — это штифт, который вставляется в петлю, чтобы петля могла поворачиваться. Некоторые штифты постоянно герметизированы в петле, а некоторые являются съемными. Существуют различные стили штифтов, которые вы можете выбрать, в зависимости от того, где вы хотите, чтобы петля находилась в дверном проеме.

Готов, готов, вперед!

Теперь, когда вы знаете, какая фурнитура вам понадобится для успешной и безопасной установки ваших красивых распашных гаражных ворот, выберите ленточные петли и штифты, подходящие для вашего конкретного проекта. Обязательно приобретите петли, которые могут выдержать нагрузку ваших гаражных ворот, с учетом рамы косяка, частоты использования и того, будете ли вы открывать двери вручную или использовать открыватель с механическим приводом.

Richards-Wilcox Hardware

В Richards-Wilcox Hardware мы можем быть вашим универсальным поставщиком оборудования, необходимого для безопасной установки распашных гаражных ворот. Мы являемся экспертами в области ременных петель и штифтов, предлагая свой многолетний опыт, чтобы помочь вам выбрать именно то, что нужно для правильного выполнения работы с первого раза. Наши продукты обязательно продержатся, несмотря ни на что.

Как установить механизм открывания гаражных ворот Franklin Autoswing Carriage

предыдущий | Следующие

Важное примечание. Это руководство является лишь дополнительным руководством по установке комплекта гаражных ворот с кареткой Franklin и не заменяет действующее руководство по установке Franklin Autoswing. Руководство по установке необходимо соблюдать для безопасной и правильной работы. Для получения специализированной технической поддержки звоните (877) 995-8155 . Мы рекомендуем два человека для безопасной установки открывателя. Для видео-инструкций посетите этот канал Youtube

ЧТО В КОРОБКЕ

(2) Пластиковые крышки

(2) Двигатели распашных ворот

(2) Первичные рычаги
(2) Второстепенные рычаги

(2) Соединения двигателей (опорные пластины)

(2) Фотоглазки

2 ( 2) Передатчики (пульты дистанционного управления)

Комплекты крепежных рычагов (одна пара для каждого двигателя)

Комплект крепежных ручек двигателя (одна пара для каждого двигателя)

Комплект переключателей двигателя (одна пара для каждого двигателя)

Комплект узла соединения двигателя

Шнур питания

Кабельный сальник — место соединения двигателя

Материнская плата Thalia

Плата Thalia (закрытая)

1.

УСТАНОВКА СОЕДИНЕНИЙ ДВИГАТЕЛЯ/ОСНОВНЫХ ПЛАСТИН

Примечание: в этом уроке мы начинаем с двери нужного размера, которая будет главной дверью (сначала открыть, закрыть в последнюю очередь).

Первым шагом является установка соединений двигателя/основных плит.

Расположите опорную пластину примерно в 7 дюймах от края двери. Выровняйте контейнер и отметьте расположение
отверстий. СОВЕТ. В большинстве случаев центрирование нижнего ряда отверстий 9№ 0073 на косяке обеспечивает наиболее надежную установку.

Выровняйте и закрепите пластину с помощью болтов размером не менее 3/8” x 4” (не входят в комплект). Для правильного зазора рычага нижняя часть пластины не должна быть выше самой нижней части косяка.

Всегда следите за тем, чтобы стяжные болты проникали в сплошной коллектор и/или блокирующий материал.

Прикрепите двигатель и нижнюю крышку к опорной плите и надежно затяните с помощью комплекта для сборки соединения двигателя (пакет 4). Убедитесь, что двигатель правильно установлен в пластиковом корпусе.

Примечание: Корпус двигателя должен выступать в сторону бокового косяка/внешнего края двери.

2. СБОРКА И УСТАНОВКА РЫЧАГОВ (РЫЧАГОВ)

Второй шаг – собрать рычаги/рычаги и прикрепить их к двигателю и к двери.

Прежде чем мы начнем, просто посмотрите на изображение выше и обратите внимание на ориентацию рук. В этом примере мы начинаем с правого мотора.

Для этого шага вам понадобятся один основной и один дополнительный рычаги, а также компоненты комплекта аппаратных рычагов (пакет 1).

1. На плоской поверхности поместите дополнительный рычаг, как показано на рисунке слева;
2. Вставьте закругленную пластиковую втулку, а затем основной рычаг;
3. Переверните рычаги и вставьте шайбу, а затем предохранительный черный штифт;
4. Верните рычаги в исходное положение (шайба и штифт обращены вниз).

Теперь вставляем монтажный кронштейн, который будет соединять рычаги с дверью, используя компоненты из пакета 1.

1. Вставьте закругленную пластиковую втулку в монтажный кронштейн двери, как показано на левом рисунке;
2. Переверните насадку и вставьте ее в конец вторичного рычага;
3. Перед установкой шайбы и предохранительного штифта убедитесь, что обе шайбы находятся на одной стороне рычагов, как показано на первом изображении в этом разделе.

2.1. ПРИКРЕПЛЕНИЕ РЫЧАГОВ К ДВИГАТЕЛЮ И ДВЕРИ

Сдвиньте прикрепленные рычаги к основанию двигателя с помощью длинной английской булавки и С-образного кольца (пакет 1).

Прежде чем прикрепить кронштейн рычага к двери, откройте и удерживайте дверь в желаемом полностью открытом положении (рекомендуется около 105 градусов).

1. В верхней части двигателя найдите ручную/аварийную рукоятку (мы вернемся к этой рукоятке позже) и поверните ее по часовой стрелке. Это действие разблокирует двигатель, что позволит открыть дверь вручную.
2. Поворачивайте рычаги до тех пор, пока монтажный кронштейн не коснется дверцы. Возможно, вам придется удерживать ручку вниз, пока вы вращаете рычаги. Когда вы достигнете желаемого положения, отпустите ручную рукоятку. Y Возможно, вам придется слегка повернуть рычаги, пока не услышите щелчок. Этот щелчок указывает на то, что рычаги находятся в приемлемом положении.
3. С помощью измерительной ленты отметьте центральную линию дверного монтажного кронштейна на расстоянии 40 дюймов от центра вала. Убедившись, что рычаг выровнен, прикрепите рычаг к двери с помощью винтов с полукруглой головкой # 14 x 1-1/2 дюйма (не входят в комплект). См. изображение ниже для справки.

Обзорная схема установки рычагов:

3. УСТАНОВКА ВЫКЛЮЧАТЕЛЯ МОТОРА

Важно: переключатели сообщают двигателю, когда ему следует прекратить движение. Неправильная установка этих переключателей приведет к тому, что дверь остановится до полного открытия/закрытия.

На этом этапе мы будем использовать комплект переключателя двигателя (пакет 3).

1. Установите полный кулачок/крышку на верхнюю часть металлического вала. Не затягивайте полностью крепежные винты;
2. установите кольцевой кулачок поверх полного кулачка. Не затягивайте полностью крепежные винты;



Примечание: На правом двигателе полная крышка отвечает за ЗАКРЫТОЕ положение двери, а верхнее кольцо отвечает за ОТКРЫТОЕ положение. С левой стороны полный колпачок отвечает за положение двери ОТКРЫТО, а кольцо за положение ЗАКРЫТО.

ОПРЕДЕЛЕНИЕ ПОЛНОСТЬЮ ЗАКРЫТОГО ПОЛОЖЕНИЯ

1. Используя ручную/аварийную ручку, приведите дверь в полностью закрытое положение ;
2. Когда дверца находится в закрытом положении, поверните нижний кулачок/крышку до тех пор, пока не услышите щелчок, указывающий на то, что кулачок нажал на концевой выключатель (маленький красный переключатель), затем зафиксируйте его в этом положении, затянув центральные винты. Не поворачивайте кулачок и кольцо больше, чем необходимо.



ОПРЕДЕЛЕНИЕ ПОЛНОСТЬЮ ОТКРЫТОГО ПОЛОЖЕНИЯ

1. Используя ручную/аварийную рукоятку, доведите дверь до полного открытого положения ;
2. Когда дверца находится в открытом положении, поверните верхнее кольцо, пока не услышите щелчок, указывающий на то, что кулачок нажал на концевой выключатель (маленький красный переключатель), затем зафиксируйте его в этом положении, затянув центральные винты. Не поворачивайте кулачок и кольцо больше, чем необходимо.

ЗАПУТАН В ВЫКЛЮЧАТЕЛЯХ?

Установка полностью закрытого положения на двигателе

Посмотрите это видео о работе переключателей для справки! Обратите внимание, как двигатель останавливается при нажатии переключателя.

Примечание: кулачки левого двигателя (закрытые и открытые) инвертированы по сравнению с кулачками правого двигателя. При необходимости отрегулируйте.

Выключатель двигателя Схема установки:

3.1. ЭЛЕКТРОПРОВОДКА ДВИГАТЕЛЯ

Вставьте проводящий шнур питания (не входит в комплект) в круглое кольцо на краю двигателя, используя кусочки пакета 1. Подсоедините провода, как показано на рисунке выше, и затяните винты.

Важно: На другом двигателе полярность обратная, поэтому проводка будет другой для второй двери (дверь, которая открывается последней и закрывается первой).

3.2. СБОРКА КРЫШКИ ДВИГАТЕЛЯ

Для установки крышки мы будем использовать компоненты из комплекта крепежа ручки двигателя (пакет 2). Обратите внимание, что ориентация одной из частей будет разной на правом и левом двигателе.

Обзор правильной схемы сборки левой и правой крышки.

Обзор схемы сборки крышки.

3.3. ПРИКРЕПЛЕНИЕ КРЫШКИ ДВИГАТЕЛЯ

1. Держите крышку над двигателем передней частью под углом к ​​себе.
2. Покачайте крышку назад, пока она не встанет на место.

Важно : Крышка должна быть установлена ​​таким образом, чтобы ручное управление могло правильно зацепиться с двигателем.

Схема установки крышки.

ПОВТОРИТЕ ШАГИ С 1 ПО 3 ДЛЯ ВТОРИЧНОГО ДВИГАТЕЛЯ (ЕСЛИ ПРИМЕНИМО), УДЕЛЯЯ ОСОБОЕ ВНИМАНИЕ НА:

1. ОРИЕНТАЦИЯ РЫЧАГОВ
2. ВЫКЛЮЧАТЕЛИ ДВИГАТЕЛЯ (ОБРАТНЫЕ ВЫКЛЮЧАТЕЛИ ОТКРЫТИЯ И ЗАКРЫТИЯ)
3. ПРОВОДКА ДВИГАТЕЛЯ (ОБРАТНАЯ ПОЛЯРНОСТЬ).
4. КРЫШКА ДВИГАТЕЛЯ ОТЛИЧНАЯ, ЛЕВАЯ/ПРАВАЯ В СБОРЕ.

4. УСТАНОВКА THALIA BOARD

Прикрепите доску к нужному месту на стене. В нижней части каждого номера находится небольшой винт, который следует ослабить, чтобы провода были правильно прикреплены. Затяните винты, как только проводка будет завершена.

4.1 . ПОДСОЕДИНЕНИЕ ПРОВОДОВ ДВИГАТЕЛЯ К ПЛАТЕ

Примечание: убедитесь, что провода вставлены с правильными номерами. Неправильная проводка приведет к неправильной работе двигателей.

ПРОВОДКА ОСНОВНОГО ДВИГАТЕЛЯ

Основной двигатель управляет дверью, которая открывается первой и закрывается последней . Для применения с одной дверью используйте только электропроводку двигателя 1. В этом уроке основной двигатель находится с правой стороны двери.

• Подсоедините провода двигателя к выходным клеммам двигателя 10 и 11, а вход ограничения — к клемме 42.



ПРОВОДКА ВТОРИЧНОГО ДВИГАТЕЛЯ

Вспомогательный двигатель управляет дверью, которая будет открываться последней и закрываться первой . Для установок с двумя двигателями это будет ваш второй двигатель.

• Выходные клеммы двигателя 2 — 14 и 15, вход ограничения — клемма 43.

5. УСТАНОВКА ФОТОГЛАЗКОВ

Фотоглазки/фотолучи — это датчики, которые устанавливаются в нижней части корпуса двери и останавливают двигатель в случае препятствия. Доступны два стиля фотолучей. В этом уроке мы используем « Пример 2″. Есть два датчика: приемник и передатчик.

1. Снимите перемычку с #70 и #72 на плате Thalia. Перемычка на № 70 и № 74 должна оставаться как есть.
2. С помощью провода термостата (не входит в комплект) подсоедините фотоглазки к плате Thalia, как показано ниже.
3. Установите фотоглазки с обеих сторон на высоте 16–24 дюйма от пола, убедившись, что они выровнены и обращены друг к другу.

Обзор схемы подключения Photo Eyes.

6. ПРИСОЕДИНЕНИЕ КАБЕЛЯ ПИТАНИЯ К ПЛАТЕ

Последний шаг перед включением нового открывателя – установка шнура питания. Подсоедините провода к проводам кабеля к плате, как показано на изображении выше.

7. ПРОГРАММИРОВАНИЕ АВТОНАСТРОЙКИ ДЛЯ БЫСТРОЙ НАСТРОЙКИ

ОБЗОР БЫСТРОЙ НАСТРОЙКИ

Franklin Autoswing поставляется «из коробки» с предварительно запрограммированными настройками по умолчанию
, которые позволяют устройству функционировать с небольшим объемом программирования начальной настройки.

Навигация по меню:

Нажатие кнопки [+] прокручивает ВВЕРХ
Нажимает кнопку [-] прокручивает ВНИЗ
Нажимает кнопку [OK] перемещает к выбору СЛЕДУЮЩИЙ
Нажимая [+] & -] одновременно ВЫЙТИ из меню

8.

1 . БЫСТРАЯ НАСТРОЙКА

ПРИМЕЧАНИЕ : Перед запуском автоматической настройки убедитесь, что дверцы закрыты. Если у одной двери есть астрагал, внимательно следите за тем, чтобы двери не заклинило. Если двери пытаются открыться в противоположном направлении, быстро отключите шнур питания.

1. 1. Нажмите кнопку [OK] один раз
      На дисплее появится надпись «LANG» (язык), а затем «ITA» (итальянский)
      • Прокрутите вниз, используя кнопку «минус» [-], пока не увидите «ENG» (английский)
      .
      • Затем нажмите кнопку [OK]
   2. На короткое время отобразится слово «TYPE».
      • Нажимайте кнопку «минус» [-], пока не появится «IGEA».
      • Затем нажмите [OK]

      3. На следующем экране отобразится «N. ТО” (Количество двигателей)
      • Прокрутите вниз с помощью кнопки «минус» [-], пока не отобразится «2».
      • Нажмите [OK]
      ПРИМЕЧАНИЕ: при установке только одного двигателя выберите «1», затем нажмите OK ) теперь будет отображаться на мгновение, а затем «EXT» (внешний)
      • Выберите «EXT» и нажмите [OK]

      5. Затем будет отображаться «PRESET», а затем сразу «AR» ( Автоматический Жилой)
      • Прокрутите вниз до «SR» (Полуавтоматический Жилой). Это позволяет 9Двери 0073 работают как обычные гаражные ворота
      • Нажмите [OK]

      ПРИМЕЧАНИЕ: AR заставит двери автоматически закрываться самостоятельно, SR требует, чтобы вы нажали кнопку, чтобы закрыть.

      6. После выбора предустановки на экране отобразится «PROG» (программирование) в течение нескольких секунд
      • Затем на экране отобразится «AUTOSET»
      • Убедитесь, что на пути ворот нет движения и препятствия. Имейте в виду, что во время процесса двери будут вращаться с полным крутящим моментом
      • Нажмите [OK], когда будете готовы
      • Двигатели будут выполнять циклы полного открытия и закрытия более одного раза (чтобы узнать усилие, необходимое для открытия и закрытия дверей)
      • Отобразится «OK»
      • Нажмите [OK] кнопку для продолжения

      ПРИМЕЧАНИЕ: Если двигатели не работают и/или отображается «KO», нажмите [OK] для отображения кода ошибки
      . Проверьте всю проводку, предохранители, выравнивание фотоглазка и проводку.

      Вы знаете, что ваши двери правильно настроены после завершения АВТОНАСТРОЙКИ, двери находятся в закрытом положении, и на экране отображается «c.c.», и правильная дверь (двигатель 1) открывается первой и закрывается последней.

8.2. ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

Если моторы пытаются въехать, а не выехать, первой открывается не та дверь, двери закрываются, а не открываются, когда фотоглазки прерываются, или любая другая неправильная последовательность, то проблема с проводкой двигателя или программирование. Дважды проверьте проводку и повторите шаги быстрой настройки.

• Проверьте проводку двигателя (схема на стр. 12) убедитесь, что двигатель 1 подключен к контактам 10, 11 и 42. Неправильная проводка двигателя может привести к открытию неправильной двери или неправильной полярности (10 и 11 или 14 и 15) .
• Попробуйте переключиться с INT на EXT во время процесса быстрой настройки. Это также поможет, если первой открывается не та дверь (поскольку система работает в обратном направлении) или, возможно, двери пытаются двигаться внутрь косяка.



Если двери по-прежнему открываются в неправильном направлении (внутрь, а не наружу), необходимо изменить направление открытия дверей:

Чтобы войти в меню программирования, дважды быстро нажмите [OK]
• Появится сообщение «HALT». на дисплее
• Нажмите [OK] дважды еще раз
• На дисплее появится «PARAM»
• Используйте кнопку [–] для прокрутки до «LOGIC»
• Нажмите [OK]

• Используйте кнопку [–] до тех пор, пока не см. « ОТКРЫТЬ В ДРУГОМ ПРЯМОМ »
• Нажмите [OK]
• Установите значение на 1
• Нажмите [OK]
• Нажмите одновременно дважды [+] и [–] для выхода из меню
• Повторная проверка автонастройки правильное открытое и закрытое положение, выключатели двигателей установлены неправильно.
