Как подключить выключатель — общие правила, основная схема

Казалось бы, банальный вопрос – как подключить выключатель для управления приборами освещения. Однако, для многих начинающих домашних мастеров, впервые обустраивающих свои жилые владения и стремящихся по максимуму делать всё самостоятельно, и эта операция может вызвать осложнения. Тем более что возможны различные вариации схем подключения, от самых простых, до весьма сложных.

Как подключить выключатель

Разнообразие выключателей, представленных в продаже – чрезвычайно велико. Но в основном эти различия касаются внешнего оформления приборов и «механики» переключения. А так во всех выпускаемых ведущими производителями сериях все равно соблюдается примерная схожесть «наборов» моделей по принципу коммутации контактов. В этой статье мы и посмотрим — где, когда и как подключаются выключатели различных типов.

Разнообразие моделей выключателей

Что такое выключатель и где он устанавливается

Выключателем называется электротехническое коммутационное устройство, предназначенное для управления замыканием и размыканием цепи питания, идущей на светильники. Могут через него подключаться и некоторые бытовые приборы, например, стационарно установленный вентилятор.

Сразу скажем про важнейшее правило!

Выключатель всегда ставится на разрыв фазного провода. Да, цепью питания можно управлять и через разрыв нулевого проводника. И довольно много «мастеров» этим грешат — мол, разницы нет никакой. Но это – вопиющее нарушение требований безопасности эксплуатации. Смысл здесь прост и понятен – если выключатель разорвал цепь, то на приборе, подключённом через него, не должно быть опасного для жизни фазного напряжения. То есть, например, замена перегоревшей лампы в светильнике не будет сопровождаться вероятностью поражения током.

И не надо надеяться, что этот вопрос не настолько серьезен. Пренебрежение простыми правилами электротехнического монтажа всегда чревато тяжелыми последствиями.

Насколько велика опасность поражения током?

Ответ однозначный – чрезвычайно велика! Бытовая сеть 220 вольт вполне способна нанести тяжелейшие электротравмы, порой — несовместимые с жизнью. Если понимания этого вопроса нет, то браться за самостоятельное выполнение электромонтажных работ не стоит. Для начала – внимательно ознакомьтесь со специальной публикацией нашего портала, в которой подробно рассказывается об опасности поражения электрическим током.

Разновидности выключателей по исполнению

Оставим в стороне внешнее оформление этих устройств – здесь каждый из производителей старается привлечь покупателя оригинальным дизайном. Так что всегда есть возможность подобрать комплект розеток и выключателей, выполненных в общем стиле, наиболее подходящем к планируемой отделке помещения. Остановимся на более принципиальных вопросах.

Встраиваемые и накладные модели

В современных квартирах и домах в подавляющем большинстве случаев применяются встраиваемые модели. Их использование возможно исключительно со скрытой проводкой. Монтаж выключателя производится в заранее обустроенное в стене «гнездо», в роли которого чаще всего используется стандартный подрозетник диаметром 68 мм.

Как правило, встраиваемый выключатель монтируется в заранее установленный подрозетник, к которому проведена скрытая проводка

Понятно, что установка таких выключателей требует довольно масштабных подготовительных работ. Причем, прокладка необходимых кабелей и проводов должна всесторонне продумываться заранее. Но зато скрытая грамотно выполненная проводка безопасней в эксплуатации и совершенно не мешает любой выбранной отделке стен.

Как спланировать электропроводку в доме или квартире и выполнить ее монтаж

Задача – из разряда первоочередной важности и повышенной сложности. При выполнении этих весьма масштабных и трудоемких мероприятий необходимо строго руководствоваться установленными правилами и технологическими рекомендациями. Со всеми подробностями это расписано в специальной публикации нашего портала «Электропроводка в доме своими руками».

Накладные выключатели крепятся на поверхность стены. Это значительно упрощает их монтаж, и использоваться они могут как с открытой, так и со скрытой проводкой.

Монтаж накладного выключателя обычно выглядит более простой задачей

Такие приборы бывают не всегда уместны в интерьере, как слишком выступающие за поверхность стены. Но там, где этот вопрос не принципиален, подобные выключатели могут здорово упростить задачу. Часто их применяют в подсобных или хозяйственных помещениях. Многие из таких моделей имеют повышенный класс защиты корпуса, и вполне могут устанавливаться в условиях улицы или помещения с повышенной влажностью.

Розетка и выключатель накладного типа – для любителей оформления интерьера в ретро-стиле

Впрочем, есть любители и подчёркнуто оригинального оформления жилых комнат, с использованием открытой проводки, выполненной в ретро-стиле. Для этого тоже есть целые линейки накладных электротехнических приборов – розеток и выключателей.

Количество клавиш

Это отличие видно сразу – клавиш может быть одна, две, три, а в редких случаях – даже и больше. Очевидно, что такие выключатели могут использоваться для управления несколькими источниками света или несколькими группами ламп на одном светильнике.

Очень распространённый пример – двухклавишная модель, установленная перед входом в ванную и туалет, или трехклавишная, если сюда добавляется еще и коридор или кухня. Другой «классический» вариант применения двухклавишного выключателя – раздельное управление группами ламп одной многорожковой люстры в гостиной.

Выключатели с двумя клавишами позволяют существенно повысить удобство системы управления освещением в помещениях, упростить монтажные работы.

Удобство понятно – нет необходимости готовить два (или более) гнезда с подрозетниками под несколько выключателей – часто можно ограничиться одним.

Следует правильно понимать, что количество клавиш еще вовсе не предопределяет однозначно функциональность выключателя. Помимо обычных приборов, работающих только на замыкание и разрыв цепи, существуют проходные и перекрёстные, которые тоже, в свою очередь, могут иметь одну или больше клавиш. Подробнее об этом будет рассказываться ниже.

Класс защиты корпуса выключателя

Все электротехнические приборы подразделяются по степени защищенности от попадания на токонесущие детали твёрдых предметов (в том числе пыли) и влаги (воды). В зависимости от предполагаемых условий эксплуатации выключателя должна подбираться подходящая по этим критериям модель.

Класс защищенности указывается буквенным обозначением IP с идущим за ним двузначным числом. Первая цифра говорит о степени защиты от твердых частиц и пыли, и может быть от 0 до 6. Вторая цифра – это показатель защищенности от попадания воды – от 0 до 9. Чем больше цифра, тем выше защита.

В обычных жилых комнатах, где слишком высокой влажности и запыленности быть не может, вполне можно применять выключатели класса IP20. Ничто не мешает установить здесь и более защищенные, но это отражается на стоимости. Но вот для кухни, например, стоит уже подобрать модель класса IP44 – здесь и испарений достаточно, и нельзя совершенно исключить вероятность попадания брызг воды.

Выключатель накладной с классом защиты корпуса IP55. Такой можно установить даже на улице или в сыром подвале.

Еще выше требования, если выключатель устанавливается в бане, в душевой, в неотапливаемом сыром помещении. Здесь лучше применить модели с классом не ниже IP45. Ну а если установка предполагается на улице, то есть возможно прямое попадание атмосферных осадков, то оптимальной видится модель не ниже IP55, 56, 66 – лишняя страховка никогда в этих вопросах не помешает.

Различия по типу клемм

В большинстве выключателей для подключения проводов установлены обычные винтовые клеммы. Зачищенный конец провода заводится в гнездо (отверстие), а затем с помощью отвертки затягивается винт, обеспечивающий надежный прижим в клемме. Моножильные провода можно затягивать в клеммах напрямую. Многожильные – сначала залуживаются, или же, что проще, на них надевается и обжимается клеммный наконечник.

Чаще всего в выключателях применяются винтовые клеммы – затяжка контакта осуществляется с помощью отвёртки.

Во многих современных моделях применены пружинные клеммы. Винта на них не предусмотрено – после того как подготовленный конец провода заводится до упора в отверстие, клемма зажимается автоматически, обеспечивая надежный контакт. Удобно и быстро, хотя некоторые электрики все же проявляют скепсис насчет долговечности таких соединений, предпочитая работать с привычными винтовыми клеммами.

Наличие световой индикации

Удобная функция, которая позволяет не шарить по стене рукой в темноте. Горящий в выключенном положении индикатор точно покажет место расположения клавиш выключателя. Стоимость таких приборов ненамного выше, чем обычных, так что подобные модели пользуются очень широкой популярностью.

К выключателям со световой индикацией все уже давно привыкли. Удобно, за исключением отдельных случаев.

Тем не менее, иногда не продумавшим заранее этот вопрос хозяевам приходится отказываться от такой функции. Дело в том, что небольшой ток, идущий через индикатор, способен вызывать мерцание или тусклое свечение газоразрядных или светодиодных ламп при погашенном освещении. Многих это весьма серьезно нервирует. И приходится выкусывать проводник, идущий на индикатор, чтобы отключить его вовсе. Так что это следует иметь в виду еще при выборе выключателя.

Кстати, индикация на некоторых типах выключателей может иметь и совершенно противоположное предназначение. То есть лампочка горит, когда цепь замкнута. Это бывает удобно при удаленном размещении осветительного прибора. Например, сразу видно, не остался ли включенным свет в подвале, смотровой яме гаража и т.п.

Различия по типу управляющего устройства

В этом вопросе также представлено довольно широкое разнообразие. И каждый из хозяев выбирает тот вариант, который ему кажется удобнее.

• Клавишные выключатели — это самая распространенная группа коммутационных приборов. Предполагает наличие качающегося механизма с фиксацией в одном из двух положений – верхнем и нижнем. Конструкция механизма бывает разной – с шариком и коромыслом,  с плоскими или круглыми пружинами, с другими деталями, обеспечивающими заданное положение клавиши.

Наибольшее распространение получили выключатели клавишного типа

Такие выключатели очень удобны, наиболее привычны большинству пользователей. Не отличаются они и высокой ценой. И вместе с тем – в достаточной степени надежные, способные при аккуратной эксплуатации верно служить десятилетиями.

• Выключатели с кнопкой, фиксирующейся в утопленном положении, не заслужили особой популярности, хотя есть любители и такого подхода. Долговечность подобных приборов вызывает некоторые опасения – при частом пользовании механизм кнопки довольно быстро изнашивается.

Кнопочные выключатели бывают и без фиксации. Но в этом случае в схему приходится включать еще и релейное устройство, которое будет отвечать за замыкание цепи питания. Не слишком удобно для самостоятельного монтажа.

• Выключатели поворотного типа когда-то безгранично главенствовали, а потом им на смену пришли клавишные, как более удобные и надежные. Однако, и они до сих пор имеют своих приверженцев, особенно в среде любителей ретро-стиля.

Поворотный выключатель для любителей ретро-стиля

Как правило, это накладные выключатели, и чаще всего – из коллекций «ретро-электрики». Кстати, «устаревшая» в них – только внешность. А «начинка» может быть вполне современной. Так, при внешнем сходства разных моделей такого типа, они по функциональности могут быть разными – иметь несколько положений, являться аналогами двухклавишных, проходных, перекрестных и т.п.

• Выключатели со шнурком. Есть любители и таких приборов. Бывают удобны подобные выключатели при размещении в традиционных местах домашнего отдыха или около кровати в спальной.

Выключатель со шнурком. Кстати, его «внешность» тоже может быть обманчива.

Сложно сказать, насколько будет уместна повсеместная установка таких выключателей место привычных клавишных. Тем не менее, они представлены в ассортименте практически всех ведущих производителей. Кстати, наличие всего одного шнурка иногда вовсе не говорит об ограниченной функциональности изделия. Так, например, некоторые выключатели такого типа способны по-разному реагировать на количество натяжений шнура. То есть при ближайшем рассмотрении оказываются аналогами моделей с несколькими клавишами.

• Сенсорные выключатели. Это уже – веяние современности. Для переключения позиций достаточно легкого прикосновения пальца.

Сенсорные выключатели – удобно, стильно, но стоимость отпугивает многих хозяев

Тактильный контакт с панелью воспринимается встроенной электронной схемой, которая уже вырабатывает управляющий сигнал для коммутационного устройства. Очень удобно, не требует никаких усилий. А после быстрого привыкания к такой технике уже не хочется возвращаться к старым моделям.

Недостатком в первую очередь можно считать довольно высокую стоимость подобных выключателей. Этот критерий, наверное, и не дает им пока перебраться в разряд широко востребованного оборудования. Но тенденция к удешевлению прослеживается явно, и спрос на него будет расти. Надо полагать, и надежность их возрастет, так как в сети встречается немало жалоб на не выдающуюся долговечность некоторых изделий.

• Выключатели с дистанционным управлением. Это дальнейшее совершенствование сенсорных моделей, позволяющее управлять светом, не вставая с места.

Трехкнопочный сенсорный выключатель, оснащенный пультом дистанционного управления

Наверняка, за такими приборами – большое будущее, и их популярность постоянно растет. Но на массовый спрос они пока еще не вышли – опять же по причине высокой стоимости.

Существует и другие типы выключателей – с электромеханическим или электронным диммером (регулятором яркости свечения), со встроенными датчиками освещенности или движения, с таймером или даже реагирующие на голосовые команды. Но это уже частности, которые либо применяются крайне редко, либо имеют узконаправленное предназначение.

Заметим еще раз, что независимо от упомянутых разновидностей выключателей, для их электротехнического монтажа используются принципиально схожие схемы. Это и станет предметом дальнейшего рассмотрения.

Схемы подключения выключателей различного типа

Начнем с самых простых схем, и дальше будет рассматривать по нарастанию сложности.

Обычный одноклавишный выключатель

Самая распространенная и простая схема – выключатель отвечает за управление конкретным осветительным прибором.

У такого выключателя всего два контактна на клеммах – на входе и на выходе. Стало быть, и всего две возможные позиции – цепь замкнута или разомкнута.

Простейший одноклавишный выключатель – всего два клеммных контакта, на входе и на выходе

Схема с использованием такого выключателя – тоже очень незамысловата.

Схема электротехнической коммутации осветительного прибора через обычный одноклавишный выключатель

Сразу несколько пояснений по схеме – они будут касаться не только ее, но и последующих.

1 – это линия питания, идущая с распределительного щита. Как правило, силовой кабель состоит из трех проводов. Синий (голубой) – нулевой N. Зелено-желтый — защитное заземление PE. Цвет изоляции фазного провода L может быть разным, но только таким, чтобы его невозможно было спутать с нулем или заземлением. На данной схеме фаза показана коричневым.

2 – монтажная (распределительная) коробка, в которой осуществляется коммутация походящих кабелей и проводов.

3 – точки соединения проводов.

Сразу оговоримся, что такие соединения в коробке могут выполняться по-разному. Это бывают скрутки, с последующим пайкой и изоляцией. Для скруток без пайки могут применяться специальные колпачки. Широко используются клеммы различного типа. Так, очень популярны среди электриков зажимные клеммы Wago, позволяющие при необходимости разъединить провода без риска их облома. Эти клеммы нередко критикуют. Но по опыту личного использования: за 8 лет эксплуатации в домашней системе освещения – ни одного нарекания.

Впрочем, каждый мастер здесь сам волен выбрать соединение, отвечающее требованиям безопасности и его понятиям о надежности и долговечности. Единственное, конечно, полностью исключаются скрутки «медь-алюминий». Да алюминию, кстати, и вообще давно не место в домашней проводке.

4 – одноклавишный выключатель.

5 – условно показан осветительный прибор.

6 – корпус осветительного прибора, если он выполнен из металла. В этом случае к нему должен подсоединяться провод контура заземления, чтобы избежать травм при пробое фазы на корпус. Как видно, этот проводник заземления не принимает никакого участия в цепи управления и питания осветительного прибора и, по большому счету, не влияет на его работоспособность. Не задействован он и в тех случаях, если корпус светильника полностью изготовлен из диэлектрических материалов. Поэтому, еще раз подчеркнув важность защитного заземления, на последующих схемах показывать его не будем, чтобы не «перегружать» изображение деталями.

Обращаем еще раз внимание – выключатель ставится только на разрыв фазы. Нулевой проводник прямо с монтажной коробки уходит на светильник – в районе выключателя ему вообще нечего делать.

Как работает такое подключение – показывает схема, размещенная ниже.

Демонстрация работы схемы с одноклавишным выключателем

Все чрезвычайно просто и понятно. При переключении клавиши вверх происходит замыкание цепи. Ноль на светильнике уже есть, фаза пришла через выключатель – осветительный прибор заработал. (Мы говорим об освещении, но следует правильно понимать, что таким же образом может быть подключён и другой прибор, например, стационарный вентилятор).

Опять же, просто для примера при изучении простейшей схемы, посмотрим на рекомендуемую последовательность действий по подключению выключателя к осветительному прибору с использованием скрытой проводки.

Иллюстрация	Краткое описание выполняемой операции
	Были проведены подготовительные работы. В квартире (доме) уже установлен распределительный щит с автоматическими выключателями (поз. 1). От него прорезаны штрабы (поз. 2) для укладки силовых кабелей скрытой проводки. От монтажной коробки (поз. 3), «ответственной» за подключение осветительного прибора, вертикально вниз прорезана штраба (поз. 4) к подрозетнику (поз. 5), куда будет устанавливаться выключатель. В противоположном направлении, в сторону потолка уходит штраба (поз. 6) для укладки кабеля от коробки к осветительному прибору.
	От распределительного щита в штрабе к коробке прокладывается кабель. Если сеть подразумевает наличие контура заземления, то кабель должен быть трехжильный. Для систем освещения можно порекомендовать кабель ВВГПнг 3×1,5 мм². Кабель должен быть заведен в коробку с запасом примерно в 100÷120 мм, чтобы длины  хватило для монтажных работ.
	Провод фазы L (в данном примере его изоляция имеет серый цвет) подключается к выходу автоматического выключателя, отвечающего за конкретную линию системы освещения. При использовании проводов сечением 1,5 мм² номинал автомата должен составлять 10 ампер.
	Синий провод кабеля N подключается к шине нуля. Зелено-желтый, соответственно, к шине защитного заземления РЕ.
	Заеденный в коробку конец кабеля разделывается – с него снимается внешняя защитная оболочка, концы проводов зачищаются на 8÷10 мм от изоляции. Целесообразно сразу выполнить маркировку проводов – наклеить на них полоски пластыря и подписать. Особенно это важно, если делаются отвлечения на другие работы (а так часто бывает на этой стадии строительства или ремонта), и в тех случаях, когда цвета изоляции проводов имеют нестандартную окраску – а такое тоже случается. Чтобы «распиновка» не забывалась, лучше сразу провода промаркировать.
	В вертикальной штрабе от коробки до подрозетника будущего выключателя прокладывается двухжильный кабель ВВГ 2×1,5. Также оставляется запас по длине около 100÷120 мм. Кабель разделывается, концы проводов зачищаются от изоляции. На примере показано, что провода имеют серую и коричневую окраску изоляции. В данном случае это не столь важно – просто маркируется один L, а второй – L1.
	Аналогичная операция проводится и на противоположном конце этого отрезка кабеля, заведенном в подрозетник. Так как предполагается отделка стен с заполнением штраб-каналов штукатуркой (шпатлевкой), подрозетник на этом этапе лучше пока заклеить строительным скотчем, чтобы в него не попадал раствор. Установка выключателя обычно проводится уже после отделки.
	От распределительной коробки по идущей вверх штрабе, а затем по кабель-каналу в перекрытии прокладывается проводка, идущая к месту установки осветительного прибора. Опять же, это может быть кабель ВВГ 3×1,5, если предполагается коммутация заземления.
	В выбранном месте крепится осветительный прибор. Проложенный кабель должен быть заведен в его корпус. Правда, многие приборы (те же люстры) предполагают и открытое расположение коммутационного узла, который затем закрывается декоративным колпаком. Но с этим разобраться несложно по месту, и принцип коммутации от таких различий не меняется.
	Подведённый кабель разделывается, провода зачищаются от изоляции, маркируются.
	Зачищенные концы проводов кабеля подключаются к клеммам светильника. Для заземления обычно предусматривается клемма, расположенная непосредственно на корпусе прибора. Синий провод N подключают к клеммной колодке, ориентируясь на цвет походящего к ней провода светильника, или руководствуясь проставленному значку. Ну и затем подключается фазный провод L1 – в оставшуюся клемму или, опять же, в соответствии с маркировкой контактов.
	Противоположный, заведенный в монтажную коробку конец этого кабеля разделывается, провода зачищаются, маркируются.
	Теперь нужно аккуратно разделить провода в коробке по группам. Это несложно сделать, если проводилась маркировка. В данном случае получается четыре пары. Первая (здесь – слева направо): провод фазы L силового кабеля и провод L, идущий от коробки на выключатель. Вторая: два синих нулевых провода N – силового кабеля и идущего на светильник. Третья – аналогична второй, но только с зелено-желтыми проводами РЕ. Четвертая – провода L1 от выключателя и от осветительного прибора.
	Теперь необходимо соединить эти пары. Как уже говорилось выше, это можно сделать с помощью скруток. Но в данном примере показывается использование зажимных клемм Wago. Потребуется четыре клеммы на два контакта.
	Коммутация произведена.
	Коробку можно сразу прикрыть заглушкой.
	Если система домашней проводки не имеет заземляющего контура, или же осветительный прибор изготовлен из диэлектрических материалов и не требует заземления, задача упрощается. В этом случае от коробки к светильнику прокладывается двухжильный кабель.
	А в коробке получается всего три соединительных узла, то есть для коммутации достаточно трех клемм.
	После полного завершения работ по прокладке домашней проводки, в помещении выполняется отделка.
	Вот теперь можно уже окончательно установить выключатель на место. К клеммам подключаются провода – один на входе, второй на выходе. Принципиальной разницы в данном случае, где окажется L, а где L1 – нет. Но при более сложных схемах, которые будут рассматриваться дальше, это может иметь значение.
	Все, выключатель после крепления его в подрозетнике можно закрывать декоративной крышкой, ставить на место клавишу.
	После этого остается вкрутить лампы в светильник, окончательно собрать его, установив плафон. Ну а затем – запитать линию на автомате в распределительном шкафу и оценить работоспособность системы, проверив включение и выключение света. Все должно работать безукоризненно.

Читатель, наверное, обратил внимание, что ничего не говорится об установке самого выключателя в подрозетник. Дело в том, что конструкции моделей различаются большим разнообразием. И как, в какой последовательности провести разборку устройства, как зажать клеммные соединения – всех случаев не перечесть. А сама фиксация выключателя в подрозетнике практически ничем не отличается от установки (не путать с электротехническим монтажом!) розетки или иного встраиваемого прибора. И про это уже подробно рассказано на страницах нашего портала. Поэтому повторяться — особого смысла не видно. Лучше сконцентрировать внимание именно на принципиальных схемах коммутации выключателя.

Как провести установку розетки в квартире?

С этой задачей, при условии соблюдения всех требований безопасности работ и при следовании схемам и технологическим рекомендациям, должен справиться любой хозяин жилья. Со всеми подробностями, с несколькими пошаговыми примерами это рассказывается в специальной статье нашего портала «Как подключить розетку».

Двухклавишный выключатель

Этот выключатель позволяет управлять освещением двух отдельных светильников (групп светильников), или же производить раздельное включение групп ламп, например, в одной многорожковой люстре.

• Двухклавишные выключатели могут иметь различия. Чаще всего применяется модель, у которой один общий (запараллеленный) вход фазы и два отдельных выхода. Его схему можно представить так:

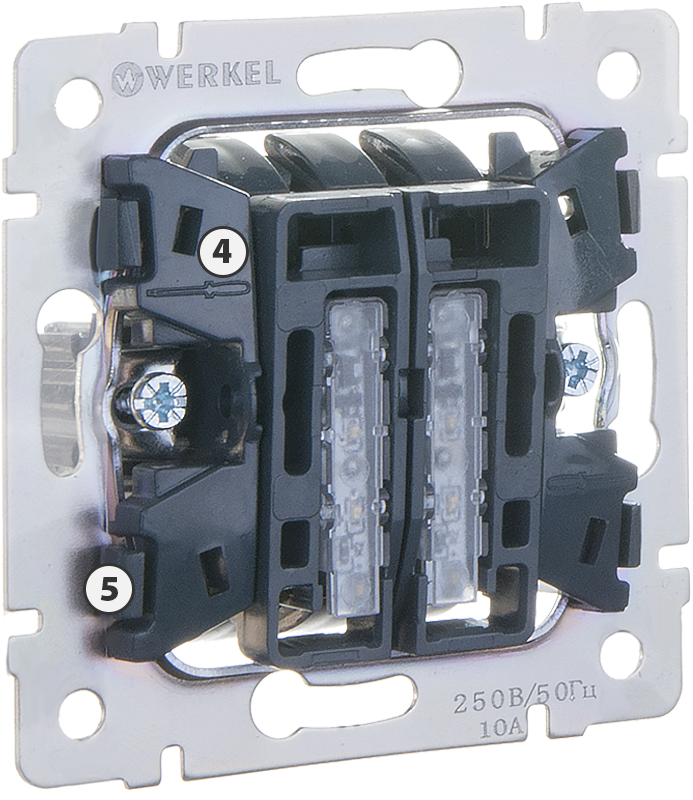

Двухклавишный выключатель со спаренным входом фазы и двумя раздельными выходами

Очевидно, что каждая из клавиш совершенно независимо от другой управляет своей группой осветительных приборов. Например, часто такие выключатели ставят перед ванной и туалетом – можно включать свет в любом помещении или в обоих одновременно. Или же, в приложении к одному светильнику. Первая клавиша включает одну-две лампочки, света которых достаточно для нормального отдыха. Вторая клавиша – задействует чуть больше ламп, то есть свет будет ярче. Но когда требуется освещение «на полную», включается обе клавиши, и горят все рожки.

Схема ниже поможет впервые сталкивающемуся с этим вопросом мастеру лучше понять принцип подключения.

Схема с двухклавишным выключателем с параллельным входом

В монтажной коробке на светильники расходятся провода нуля. Провод фазы подключается ко входу двухклавишного выключателя. А с каждого из выходов через монтажную коробку идет отдельный проводник, каждый — на свой светильник. Включение их может проводиться раздельно, независимо один от другого, или одновременно.

Понятно, что от монтажной коробки до выключателя уже должен прокладываться трехжильный кабель. И вот здесь уже приходится особое внимание уделять правильной маркировке проводов, о чем говорилось выше. Цвета изоляции проводов, сходящихся в коробке, зачастую могут совпадать, и тем самым вводить неопытного монтажника в заблуждение.

Сразу скажем, что по такому же принципу подключается и трехклавишный выключатель.   Просто увеличивается количество отходящих от него проводов.

• При приобретении двухклавишного выключателя стоит проявлять определенную внимательность. Дело в том, что хоть и редко, но все же встречаются модели с раздельным входом фазы. На схеме это может выглядеть так:

Выключатель двухклавишный с раздельным входом фазы

Примечание: указанная маркировка контактов клемм – весьма условная. В этом вопросе, кстати, у производителей нет единомыслия. Встречаются совершенно произвольные цифровые и буквенно-цифровые подписи контактов, или даже символы в виде стрелок. Но в сочетании со схемой, обычно наносимой на тыльной стороне корпуса выключателя, разобраться с каждым конкретным случаем – несложно.

Понятно, что показанная выше схема для такого выключателя не вполне подходит. Правда, если уж угораздило по ошибке купить именно такую модель, все решается установкой перемычки, замыкающей оба контакта на входе.

Таким выключателям тоже находится применение. Понятно, подводить две разные фазы в один подрозетник – это полное безумие. Но иногда обстоятельства вынуждают подводить линии от двух разных защитных автоматов. Хотя и это выглядит крайне нецелесообразным и громоздким решением.

Можно использовать подобный прибор для некоторых усложненных схем управления осветительными приборами. Например, требуется организовать коммутацию таким образом, чтобы включение группы ламп лежало в зависимости от того, включена ли другая группа. В этом случае можно установить перемычку между выходом одного «канала» и входом другого. Если смотреть на иллюстрацию выше – то между L1 и L2.

Что этим достигается – показывает следующая схема

Работоспособность правой клавиши выключателя при такой схеме лежит в зависимости от положения левой

Зеленым цветом показана перемычка, соединяющая выход левой клавиши со входом правой.

Непосредственно ко входу левой клавиши подведен фазный провод. И в своей работе она совершенно независима. То есть ее включение приводит к включению соединенных с этой линией приборов. Но если она выключена, то вторая клавиша работать не будет – цепь во второй линии разомкнута. А вот когда включена первая, то и вторая уже может «руководить своей командой».

Встречаются такие случаи нечасто, но, как знать, может быть и подобный вариант пригодится.

Подключение проходного выключателя

Представьте такие ситуации:

• Просторная прихожая. Хозяин вернулся затемно домой, включил свет на входе, разулся, разделся. И вынужден затем выключить свет и пробираться в потёмках к двери в комнату. Неудобно. Напрашивается возможность погасит свет именно у выхода из прихожей.
• Длинный коридор, проходя которым тоже будет удобнее включать свет на входе и гасить его на выходе.
• Проходная общая комната или холл, откуда ведет несколько дверей в соседние помещения. Было бы неплохо иметь возможность управлять освещением от каждой из них.

И подобных вариантов может быть множество. Чтобы решить такую проблему, необходимо использовать проходные выключатели, название которых уже говорит само за себя.

По большому счету, это даже не выключатели, а переключатели. Внешне они похожи на привычные одноклавишные. Часто на них наносится отличительный значок в виде разнонаправленных вертикальных стрелок. Но вот схема их внутренней коммутации отличается от обычных одноклавишных и выглядит следующим образом:

Фазный входной контакт постоянно замкнут с одним из выходных контактов

Два положения клавиши выключателя соответствуют двум вариантам коммутации – на один или второй выход. И такие выключатели в общей системе используются всегда парно.

Схема их электротехнического монтажа может выглядеть следующим образом:

Подключение пары одноклавишных проходных выключателей

Начинаем разбираться.

— С нулевым проводом – никаких изменений.

— Фазный провод из коробки идет на вход одного из выключателей. Ко входному контакту второго выключателя подсоединен провод, идущий на светильник. (Оба показаны коричневым цветом).

— Выход №2 первого выключателя соединён через монтажную коробку проводом с выходом №3 второго. (Выделено фиолетовым цветом).

— И, соответственно, выход №3 первого – с выходом №2 второго.

Таким образом, получается, что к каждому одноклавишному проходному выключателю должен поводиться трёхжильный кабель.

В том положении, что показано на схеме, совершенно очевидно, что цепь питания светильника разомкнута. Но стоит на любом из выключателей перевести клавишу в другую позицию, как цепь замкнется. И наоборот — при работающем освещении любой из выключателей способен разорвать цепь.

Кстати, показанная здесь коммутация выходных контактов вовсе не является догмой. Просто при такой схеме одинаковое положение клавиш (обе вверх или обе вниз) проходных выключателей означает разрыв цепи. Неодинаковое – включение. Но ничто не мешает соединить между собой и одноименные контакты – просто срабатывание и отключение будет происходить при других положениях клавиш. Не принципиально.

Ниже на анимированной иллюстрации наглядно показано, как работает такая схема с двумя проходными выключателями.

Работа схемы управления освещением с двумя одноклавишными проходными выключателями

Проходные выключатели могут быть и двух- и даже трехклавишными, то есть способными управлять по этому же принципу двумя или тремя осветительными приборами (группами приборов). Схему приводить не будем – она ничем принципиально не отличается. Только, понятно, возрастает количество проводов.

Применение перекрестного выключателя

А как быть, если хочется иметь три или даже больше точек управления освещением? Например, по выключателю у изголовья кроватей хозяев в спальной и у входа в помещение? Или у каждого из выходов просторного холла с множеством дверей?

Есть решение и такой проблемы. Для этого вместе с парой проходных выключателей используется еще один. Его называют перекрёстным или промежуточным.

Перекрёстный выключатель тоже может быть одно- или двухклавишным. Для внешнего отличия на его лицевой стороне часто наносится изображение в виде разнонаправленных горизонтальных стрелок или же в виде решетки.

Рассмотрим более простой вариант — одноклавишный. Схема коммутации у него такая.

Перекрестный выключатель одновременно перекидывает пару контактов

В одноклавишном перекрёстном включателе – четыре клеммы, то есть к нему должно подводиться из распределительной коробки четыре провода. А они – это не что иное, как те проводники, что соединяют выходные клеммы проходных выключателей. То есть, по сути, перекрестный выключатель ставится в разрыв этой пары проводов. Пример показан на схеме ниже:

С одной стороны в перекрестный выключатель подключается пара проводов, идущая от выходов первого проходного выключателя. С другой – идущая с выходов второго.

Как это работает – наглядно демонстрирует следующая иллюстрация:

Демонстрация работы схемы с двумя проходными выключателями и одним перекрестным между ними

Расписывать все возможные варианты здесь уже сложно – их довольно много. Но можно однозначно резюмировать главное. В каком бы положении ни находились клавиши выключателей при неработающей системе, изменение позиции любой из них сразу приведет к включению освещения. И наоборот – когда свет горит, достаточно переключить любую клавишу, чтобы он погас. То есть управление освещением может совершенно равнозначно производиться с любой из точек.

Еще одна интересная особенность – количество перекрестных выключателей между проходными  ничем не ограничивается. И сколько бы их ни было установлено по этому принципу, все они с совершенно равным успехом будут способны управлять подключенным осветительным прибором.

*  *  *  *  *  *  *

Итак, были рассмотрены основные, наиболее часто используемые схемы подключения выключателей. Остался только не совсем выясненным вопрос – а где их лучше располагать? На этот счёт тоже имеются вполне определенные рекомендации. Расписывать их здесь не станем – они очень неплохо изложены в размещенном ниже видеосюжете.

Видео: Как правильнее и с максимальным для себя удобством разместить выключатели в квартире?

Установка выключателя — основные правила монтажа (110 фото)

При проведении ремонта часто возникает задача установить новый выключатель для системы освещения или произвести его замену. Сделать это не сложно, но требуется соблюдение правил электробезопасности и технологии ведения работ.

Разновидности выключателя

Устанавливается это приспособление на уровне плеча человека на высоте около 160 см над уровнем пола. Но сейчас популярны несколько другие стандарты высоты установки выключателей – его ставят не выше 90 см от пола. Последний вариант удобен тем, что от вас не требуется поднимать руку, точка включения электроосвещения доступна членам семьи с невысоким ростом.

Существуют два вида выключателей в зависимости от способа установки:

Устройства внутреннего монтажа – ставятся в специально подготовленное место с использованием монтажной коробки. Интерьер комнаты не будет ухудшен, сохранится эстетичность, а само приспособление может стать декоративным украшением. Но при этом вам придется штробить стены.

Изделия наружной установки – подходят для внешнего размещения проводки, не требуют нарушения целостности стен, удобны в эксплуатации, но часто портят облик помещения.

Существуют также одноклавишные и двухклавишные модели, при монтаже которых существуют некоторые особенности. В процессе обустройства электропроводки в доме может потребоваться и качественный автоматический выключатель.

Правила внутреннего монтажа

Сначала нужно определить место, где будет крепиться выключатель с одной клавишей. Затем идентифицируется распределительная коробка, от которой вы начнете тянуть провода. В ней нужно идентифицировать нулевой и фазный провод при помощи индикаторной отвертки. Перед началом работы сеть должна быть полностью обесточена.

Промежуток между точкой монтажа и распределительной коробки выбирается с учетом ограничения в 3 м.

От распредкоробки обустраивается штроба для укладки кабеля глубиной и шириной 25 мм.

Применяя дрель с коронкой, необходимо пробурить гнездо. Бетон внутри отверстия извлекают с использованием простого инструмента – зубила с молотком. В ячейку ставится подрозетник из пластмассы, а для его крепления целесообразно использовать шпаклевку.

Для дальнейшей установки одноклавишного выключателя требуется провести провод медного типа с двумя жилами. Одна из них крепится к фазному проводу в распредкоробке, а вторая перебрасывается через выключатель на конструкцию патрона.

Провода на контакт необходимо аккуратно завести в подрозетник. Для этого используется отверстие сбоку конструкции. Присоединение проводов к клеммам производится винтовым соединением или при помощи зажимов. После этого штробу можно закрыть гипсовой смесью.

При фактическом монтаже выключателя надо снять декоративную накладку. Устройство заводится внутрь и фиксируется выдвижными лапками. Боковые винты должны быть вкручены. Так выключатель не будет выпадать из гнезда. Когда основная часть будет закреплена, можно насадить и защелкнуть на корпусе накладку.

Как установить внешнюю модель

Технология монтажа в этом случае менее трудоемкая. Ведь у вас не будет необходимости штробить стены и бурить ячейку. Для прокладки провода можно воспользоваться гофрированной трубкой. Ее крепят на стенке клипсами. Неплохим вариантом будет укладка провода в специальный канал прямоугольного типа из негорючего материала.

После определения фазовой жилы и отключения электроэнергии в доме необходимо закрепить канал и уложить в него провод. От выключателя отсоединяют клавишу, и к внутреннему блоку крепят фазный провод. Также потребуется вывести жилу на осветительный прибор.

Основной блок шурупами крепится на специальную подкладку, как это видно на фото установки выключателя. Если монтаж производится непосредственно на бетонную основу, то целесообразно воспользоваться дюбелями. После фиксации необходимо надеть клавишу, включить питание и проверить работоспособность механизма.

Двухклавишные модификации

Данные приспособления используются, когда необходимо регулировать освещение на люстре с несколькими лампочками. Подойдут они и для некоторых типов помещений, например раздельного санузла. По своей конструкции такая модель может требовать внутреннего крепления или наружного монтажа.

Установка двухклавишного выключателя своими руками производится по описанной выше технологии. Однако используется при этом трехжильный провод.

Одна жила провода фазного типа отличается наличием напряжения. Она подводится к выключателю. Две оставшиеся выступают в качестве отводящих.

При подключении фазный провод зажимается винтом вверху конструкции. Пазы, расположенные внизу, предназначены для проводков, которые обесточены. Часто на внутренний блок наносится маркировка – для питающего провода «1» или L, а для остальных – «2» и «3».

Поскольку система домашнего освещения не требует большого по величине тока, то максимальной будет нагрузка в 10 А. При проведении работ в помещениях с высоким уровнем влажности необходимо ставить приспособления с классом безопасности IP44 и выше. И, конечно же, выбирайте только качественные модели, избегая дешевых аналогов.

Фото процесса установки выключателя

Также рекомендуем посетить:

Установка розеток и выключателей в квартире: монтаж своими руками

Электрические розетки выключатели — необходимый элемент в любой квартире. Монтаж таких деталей требует соблюдения условий по высоте, расстоянию и прочих. Основные правила актуальны при расположении и установке розеток и выключателей в различных помещениях, а в жилом пространстве важно и оформление этих элементов.

Технические требования к установке розеток и выключателей в квартире

Для управления освещением используются выключатели и розетки. Элементы электрической сети нуждаются в правильной установке. Для этого существует комплекс требований, включающий в себя основные моменты, которые обязательно учитываются при монтаже. При этом требования имеют общий характер, а правила необходимы для обеспечения безопасности.

Наиболее современными являются требования евростандарта.

Евростандарт предполагает удобное расположение элементов

Рекомендованная высота установки выключателей при этом составляет 90 см от уровня пола. Такое размещение делает незаметными элементы электрической цепи в общем интерьере помещения. Удобство использования также является преимуществом расположения выключателей. Расстояние от края двери до выключателя должно составлять не менее 10 см.

Ранее элементы электрической сети монтировались согласно правилам советского стандарта. При этом ыключатели располаются на высоте 160 см, что часто вызывает неудобства. Правила оптимальны для жилых помещений. В производственных цехах, общественных местах и других подобных областях используются несколько иные основы при монтаже выключателей и розеток.

Меры безопасности

При монтаже выключателей важно учитывать безопасное их расположение. Элементы электросети должны располагаеться так, что дверь при открытии не задевает их. Размещение элементов на стене со стороны дверной ручки делает управление освещением удобным и безопасным.

Верная установка элементов обеспечит безопасность

Особенно важно соблюдать требования безопасного монтажа в помещениях с повышенной влажностью. В санузле детали электрической цепи устанавливаются снаружи, а не внутри помещения. При проведении любых видов работ с электрической системой важно предварительно отключить напряжение. После этого нужно убедиться в отсутствии блуждающего тока, а для этого используется индикатор напряжения. Концы оголенного провода, по которому отключена подача тока, дополнительно проверяются кончиком пальца, но нельзя обхватывать элемент двумя пальцами.

Читайте также наш материал с инструкциями по переносу, замене и ремонту выключателей и розеток: https://aqua-rmnt.com/ehlektrosnabzhenie/zamena-perenos-ili-remont-vyklyuchatelya.html.

Подготовительные работы

Правильный монтаж любых элементов электрической системы предполагает подготовку. Для этого определяется расположение каждого элемента. Наружные устройства крепятся на поверхности стены и не требуют использования сложного инструмента. Для встраиваемых видов розеток и выключателей нужно проделать в стене отверстия соответственно размеру и форме детали. Также необходимо каналы для укладки проводов.

Штробление борозд осуществляется при полной замене электропроводки и выключателей. После подготовки отверстий устанавливаются подрозетники.

Проектирование

Перед монтажом выключателей и розеток важно определить их расположение, место для распределительной коробки и другие существенные моменты. При этом учитывается расположение бытовых приборов. В жилом пространстве розетки и выключатели необходимы в каждом помещении.

На кухне используется множество розеток

Для наружного расположения

При размещении элементов снаружи стены используются специальные виды розеток и выключателей — накладные. Предварительно составляется план расположения всех деталей. Далее процесс монтажа включает в себя следующие этапы:

• на место для розетки или выключателя крепится на шурупы деревянная колодка из фанеры толщиной около 10 мм. Размер элемента должен превышать габариты розетки на 20 мм;
• с новой розетки следует снять верхнюю пластиковую коробку и удалить заглушку, прикрывающую место для провода;
• клемник прикручивается к колодке саморезами, а электрические провода соединяются.

Наружные розетки не требуют сложного комплекса работ

Для внутреннего расположения

Внутреннее размещение выключателей и розеток позволяет сделать их более компактными. При этом подготовительные этапы работ заключаются в штроблении борозд для кабеля, проделывании отверстий для подрозетников. Для этого используется перфоратор с подходящим сверлом «чашечного» типа. При этом глубина отверстия должна быть равна высоте стенок подрозетника.

Видео: монтаж подрозетников

При низком расположении устройств можно направить канал для провода вниз, при этом кабель далее прокладывается под плинтусом и нет необходимости штробления множества отверстий.

Кабель легко проложить по технологическому каналу

В отверстие устанавливается подрозетник, выводятся провода, к которым и крепится выключатель или розетка. В заключении фиксируется верхняя крышка.

Четкий размер отверстия позволяет легко монтировать деталь

Оформление розеток и выключателей

Внутренняя конструкция розеток и выключателей имеет единый принцип устройства. Особенно разнообразны эти детали по внешнему виду. Классическими являются модели с белым корпусом, но существуют и цветные варианты. Также при оформлении дизайна интерьера часто используются различные методы оформления элементов электрической системы.

Оригинальный декор легко замаскирует все элементы

Розетки и выключатели легко подобрать под однотонную расцветку стен. Если же такой вариант декора невозможен, то лучше всего оформить элементы необычным способом. При возможности розетки и выключатели прячутся за мебелью, предметами декора и другими деталями. При этом важно не допускать попадания внутри устройств посторонних деталей. Если в помещении проживают дети, то используются специальные заглушки и «шторки».

Смотрите также материал по обустройству электрической ретро-проводки: https://aqua-rmnt.com/ehlektrosnabzhenie/retro-provodka-v-derevyannom-dome.html.

Нормы по высоте, расположению и монтажу розеток и выключателей своими руками

Нормы монтажа, эксплуатации различных деталей электросистем регулируются Правилами устройства электроустановок (ПУЭ) и ГОСТом. Эти стандарты предполагают соблюдение основных нормативов при выборе, монтаже и эксплуатации приборов. Благодаря этому обеспечивается безопасность и высокое качество систем.

Высота установки по ПУЭ

Основные пункты ПУЭ, касающиеся установки выключателей и розеток, предполагают следующие особенности:

• минимальное расстояние от выключателей, штепсельных розеток и элементов электроустановок до газопроводов должно быть не менее 0,5 м;

• выключатели рекомендуется устанавливать на стене со стороны дверной ручки на высоте до 1 м, допускается устанавливать их под потолком с управлением при помощи шнура. В помещениях для пребывания детей в детских учреждениях (садах, яслях, школах и т.п.) выключатели следует устанавливать на высоте 1,8 м от пола;

• любые выключатели и штепсельные розетки должны находиться на расстоянии не менее 0,6 м от дверного проема душевой кабины.

Требования к размещению по ГОСТу и СП

Согласно установленному стандарту ГОСТ количество розеток и выключателей в помещении жилого типа определяется пользователем. При этом соблюдаются нормы размещения этих элементов. Расстояние от розеток до кухонных плит и кондиционеров не нормировано.

Высота установки по евростандарту

Европейский стандарт предполагает удобное и безопасное расположение элементов электрической сети. Высота размещения выключателей составляет от 90 см от уровня пола. Розетки же могут располагаться на высоте от 30 см.

План расположения позволяет легко установить розетки

Нюансы по требованиям к различным учреждениям

В помещениях и учреждениях пребывания детей любого возраста розетки и выключатели располагаются на высоте около 1,8 м от уровня пола. На предприятиях общественного питания розетки монтируются на высоте 1,3 м. Высота расположения осветительных приборов и их мощность подбираются в зависимости от удобства пользователей и эффективности работы.

Возможно, вам будет интересен материал об установке и подключении перекрёстного выключателя: https://aqua-rmnt.com/ehlektrosnabzhenie/perekryostnyj-vyklyuchatel-dlya-chego-nuzhen-i-kak-ego-podklyuchit.html.

Мифы о требованиях по установке

Установленные требования являются основными при монтаже розеток и выключателей в жилых и других помещениях. При этом можно воспользоваться вольным методом расположения, то есть зафиксировать элементы в порядке, комфортном для пользователя. Такой вариант часто считается единственным, но нельзя забывать о стандартах, обеспечивающих безопасность.

Видео: самостоятельная установка выключателей в помещении

Все элементы электрической цепи являются важными и требуют обеспечения безопасности при монтаже и эксплуатации. Соблюдение требований и стандартов — решение, необходимое для достижения высокого качества работы.

Оцените статью: Поделитесь с друзьями!

подготовительные мероприятия, схемы подключения лампочек через разные устройства

Установка выключателя света — это приоритетная задача, которая должна быть обязательно выполнена при проведении ремонтных работ или модернизации имеющейся системы. Эту операцию можно осуществить самостоятельно или при помощи высококвалифицированного электрика. Первый вариант используется намного чаще, так как позволяет сэкономить не только время, но и денежные средства. Однако такое мероприятие можно проводить, имея определённые знания и навыки.

Подготовительные действия

Перед тем как правильно подключить выключатель света, необходимо ознакомиться с основными моделями и подробно изучить их характеристики. Вся эта информация поможет выбрать оптимальный вариант для каждого конкретного помещения.

Выбор выключателей

Главное подготовительное мероприятие — выбор и покупка выключателя. От качества его проведения будет зависеть эффективность работы устройства и его удобство для пользователей. Производители выключателей выпускают большое количество своей продукции, отвечающей самым разнообразным запросам владельцев помещений. Благодаря этому появляется возможность подобрать наиболее качественную модель, которая будет хорошо выполнять свои функции и гармонично дополнять интерьер комнаты.

В современном домашнем интерьере можно встретить следующие виды выключателей:

1. Одноклавишный. Он ставится в тех случаях, когда нужно только включать и выключать свет.
2. Двухклавишный. Это приспособление позволяет одновременно управлять 2 осветительными цепями, независимыми друг от друга.
3. Трёхклавишный. Он способен контролировать включение осветительных приборов в 3 направлениях.
4. Диммер (выключатель-регулятор). Помимо стандартной функции, это устройство помогает управлять яркостью свечения лампочек.
5. Многоклавишный диммер. Выполняет всю ту же работу, что и обыкновенный, но позволяет управлять сразу несколькими цепями освещения.
6. Проходной. Он используется для перебрасывания фазы между двумя проводами.
7. Перекрёстный. Позволяет одновременно изменять прямое подключение двух цепей на перекрёстное.
8. Сенсорный. Отличается от любого другого выключателя отсутствием каких-либо клавиш. Управление освещением происходит путём прикосновения пальца к сенсорной панели.
9. С датчиком движения. Это устройство автоматически включает и отключает свет, реагируя на перемещение человека.

Купить любой вид выключателей можно в специализированных магазинах, продающих осветительные приборы и электротовары. Их цена зависит от сложности конструкции и наличия дорогостоящих составляющих.

Покупка лампочек

Перед тем как подключить лампочку через выключатель, её необходимо правильно выбрать. Купленный осветительный прибор должен полностью соответствовать прибору, который будет осуществлять контроль за его работой.

Наиболее популярные и часто покупаемые лампы:

1. Накаливания. Она представляет собой изделие, содержащее тонкую вольфрамовую спираль, заключённую в вакуумную стеклянную колбу. Такие источники света используются в большинстве помещений, так как просто меняются и имеют небольшую стоимость.
2. Галогенные. Эти изделия очень похожи на лампы накаливания. Единственное отличие — наличие в колбе специального газа, который продлевает срок службы источника света и позволяет уменьшить его размеры. Такие лампочки немного труднее устанавливать, так как при выполнении этой процедуры запрещается прикасаться руками к стеклянной поверхности.
3. Дневного света. Они пользуются не такой большой популярностью, как лампы накаливания, но тоже довольно часто применяются для освещения больших помещений.
4. Энергосберегающие. Эти лампочки работают точно так же, как и все остальные, но позволяют значительно снизить затраты на электроэнергию. Единственным их недостатком является довольно высокая стоимость.

Определение места и способа крепления

Все современные модели выключателей по способу установки разделяют на наружные и внутренние. Первый вариант подходит для крепления на любые поверхности. Для выполнения этой операции не нужно покупать изолирующие подставки или какие-либо дополнительные конструкции. Внутренние приспособления прячутся в специально созданных круглых гнёздах, которые делаются в стене. Для их изготовления используется перфоратор со специальной насадкой. Основная часть внутренних выключателей устанавливается в подрозетники.

Основные правила выбора места расположения устройства:

1. Для установки выключателя рекомендуется выбирать максимально доступное место, чтобы во время какой-либо непредвиденной ситуации можно было быстро обесточить цепь.
2. При определении положения устройства на стене необходимо учитывать ростовые характеристики всех людей, постоянно находящихся в помещении. Это значительно повысит удобство включения и выключения прибора. Рекомендуется монтировать устройства на высоте от 30 до 90 сантиметров над полом.
3. При необходимости подсоединить выключатель около оконного или дверного проёма нужно предусмотреть небольшой отступ от них (примерно 10 сантиметров).
4. Если в помещении установлено два и более выключателя, то расстояние между соседними устройствами должно быть не менее 50 сантиметров.

Необходимые материалы и инструменты

Для того чтобы качественно выполнить монтаж, необходимо правильно составить схему подключения выключателя к лампочке, а также подготовить требующиеся материалы и инструменты. Важно выполнить эту работу заранее, чтобы в процессе монтажа не отвлекаться по мелочам и не тратить драгоценное время на поиск того или иного предмета.

В работе будут использованы:

1. Выключатель. Он выбирается исходя из особенностей помещения и требований владельца квартиры.
2. Электрический кабель. Этот важный элемент должен полностью соответствовать параметрам электросети, к которой будет выполнено подключение. При этом следует учитывать не только диаметр кабеля, но и количество жил, маркировку, материал.
3. Распределительная коробка. Для установки выключателей в жилом помещении применяется изделие из пластика. Оно должно отвечать всем требованиям пожарной безопасности и не проводить электрический ток. Профессиональные электрики советуют выбирать максимально компактные распределительные коробки.
4. Тестер (индикаторная отвёртка). С помощью этого инструмента можно определить наличие напряжения в сети и уберечься от поражения электрическим током.
5. Кусачки, плоскогубцы, пассатижи. Они будут использоваться для соединения проводки.
6. Соединительные клеммы и изоляционная лента. Эти материалы помогут во время эксплуатации выключателя уберечь владельцев помещения от удара током.
7. Стакан и крепёжные изделия. С помощью этих простых элементов можно надёжно зафиксировать устройство.
8. Ударная дрель, перфоратор, набор свёрл. Эти инструменты применяются только в случае необходимости устройства скрытой проводки или проделывания отверстия в стене.

Монтаж различных изделий

Для того чтобы выключатель правильно функционировал, необходимо выполнить монтаж с учётом всех правил и рекомендаций. Только в этом случае можно будет достичь желаемого результата и снизить вероятность возникновения какой-либо непредвиденной ситуации.

Одноклавишное приспособление

Из большого количество изделий наиболее просто подключается одноклавишный выключатель. Такой вариант монтажа целесообразно применять для осветительного прибора, работающего с одной лампой.



Процесс подключения одноклавишного приспособления прост и состоит из следующих этапов:



1. На стену наносится необходимая разметка, которая будет соответствовать линиям прокладки проводов.
2. С помощью перфоратора выполняется штробление каналов. Их ширина должна быть немного больше диаметра кабеля, а глубина — ещё на 3 миллиметра больше. Небольшой запас делается для того, чтобы провод легко поместился в желобе и не препятствовал заделке шпатлевкой.
3. Помещение полностью обесточивается.
4. Берется кабель и две его жилы проводятся от распределительной коробки до выключателя.
5. Такой же провод отводится от коробки к осветительному прибору (используется только «ноль»).
6. От светильника к выключателю прокладывается фазный кабель.
7. На следующем этапе монтажа снова используется перфоратор. На него устанавливается специальная насадка и делается углубление в стене под выключатель. Место его расположения следует выбрать заранее.
8. В полученное углубление вставляется стакан. В специальное отверстие, расположенное в верхней части, вставляется проводка.
9. Каналы и оставшиеся пустоты заделываются шпатлёвкой. Работа эта довольно кропотливая, но простая.
10. Пока нанесённая смесь затвердевает, выполняется разборка купленного выключателя. Для этого отвёрткой поддевается клавиша и аккуратно снимается. После этого удаляется облицовочная панель.
11. Концы проводов, находящихся в гнезде подрозетника, оголяются и зачищаются. Эту работу можно выполнить при помощи специального ножа или любого доступного режущего предмета.
12. Берётся разобранный прибор и к контактам присоединяются провода. Там они надёжно фиксируются при помощи прилагаемых крепёжных деталей.
13. Устройство вставляется в стакан и выравнивается со стеной.
14. Боковые винты закручиваются и выключатель надёжно фиксируется .
15. На устройство надевается облицовочная панель и вставляется клавиша.
16. В помещении включается электропитание и выключатель проверяется на работоспособность.

Двойное изделие

Установка выключателя света с двумя клавишами осуществляется немного сложнее. Для качественного выполнения этой работы понадобится наличие опыта и знаний.

Весь процесс монтажа может занять некоторое время, количество которого зависит от квалификации мастера.

Двухклавишный прибор устанавливается с соблюдением такой последовательности действий:

1. В самом начале комната отключается от питания. Наличие напряжения в сети проверяется при помощи индикаторной отвёртки.
2. Если тестер показал отсутствие тока, то осуществляется подключение питающего провода.
3. Затем он подключается к защитному устройству при помощи трёхжильного кабеля. Используется именно такой провод, чтобы повысить долговечность и иметь возможность заземлить осветительный прибор.
4. Кабель проводится от предохранительной конструкции к распределительной коробке, а от неё — к участку стены, где будет располагаться двухклавишный выключатель. В обоих случаях важно оставлять небольшой запас проводки (не меньше 15 сантиметров), чтобы исключить её недостачу.
5. На следующем этапе к распределительной коробке подводятся два проводка, которые будут замыкать цепь освещения.
6. Края кабеля, идущего от защитного устройства, зачищаются от слоя изоляции.
7. Приобретённый выключатель вынимается из упаковки. Затем с него снимаются обе клавиши и декоративная панель.
8. Оставшаяся часть устройства подносится к распределительной коробке, где к ней присоединяются провода. Делать это нужно в соответствии с цветом изоляционного слоя. В итоге с левой стороны должны располагаться фазные жилы, а с правой — нейтральные.
9. Все контакты проверяются на прочность и дополняются проводом, идущим от заземления.
10. Выключатель надёжно крепится к стене, а затем на него надевается декоративная панель и клавиши.
11. В помещении восстанавливается электропитание и установленный выключатель проверяется на всех режимах работы.

По такому же принципу подключается и трёхклавишный прибор.

Установка выключателя света — это довольно трудное мероприятие, требующее больших затрат времени и сил. При правильном подходе к делу и соблюдении всех рекомендаций профессиональных электриков можно значительно упростить процесс и быстро справиться с поставленной задачей.

Установка выключателя и розетки своими руками: фото, видео. Схема монтажа выключателя

Многие вещи можно сделать своими руками, но не всякая простая с виду вещь может быть сделать любым домашним мастером. Установка выключателя, как и розетки, может выполняться по евростандарту или, по меньшей мере, следуя здравому смыслу. Но в любом случае это должно быть безопасно и надёжно.

Для сравнения можно вспомнить назначение выключателя массы в авто: безопасность и экономия — вот основные критерии качественных и «умных» устройств, которые окружают нас каждый день.

Установка розетки в комнате: что нам стоит дом построить

Электрическая точка типа розетки устанавливается в местах, где необходим доступ к сети электрического питания. Это значит, что установка одной либо нескольких точек в конкретном помещении начинается с продумывания расположения розеток — надо учитывать возможные места для мебели, высоту над полом, удалённость от прочих предметов, которые могут взаимодействовать или, наоборот, влиять на работу розетки и т. д.

Если ещё несколько десятков лет назад установка розетки требовала использование чуть ли не отбойного молотка, то нынешние строительные и отделочные материалы прировняли эту процедуру, например, с установкой плинтуса. Действительно, сегодня прокладка электрической проводки и одновременно с ней монтаж электроточек стали обыденными процедурами, не требующими особых усилий.

Схема 1 — Расположение розеток, выключателей

Но несмотря на простоту установки требования к правилам электробезопасности остались прежними.

Так, например, высота установки выключателя или розетки — абсолютно без разницы в данном случае — должна быть достаточной для того, чтобы розетка не смогла быть затоплена, если прорвёт трубу или малыш, ползающий на четвереньках, не смог самостоятельно до неё добраться.

Все подобные факторы учитываются в момент установки розетки, для чего необходимо произвести разметку проводки и мест установки розеток и выключателей.

Общими правилами установки розеток являются: расстояние до подоконника должно составлять не менее 10 см, до пола — не менее 30 см, до дверного проёма — не менее 90 см.

Однако в некоторых помещениях правила установки розеток могут отклоняться от общепринятых; например, высота установки выключателей и розеток на кухне может быть равной — как минимум, над поверхностью стола или кухонной мебели. Эстетическая сторона требует, чтобы высота всех видимых электроточек была одинаковой, хотя бы в пределах одного помещения. Разумеется, что для открытой установки это проще реализовать, но всё, в конечном итоге, зависит от желания.

Фото 1 — Установка розетки

В настоящее время для скрытой установки розеток используются круглые пластмассовые коробки, под которые сверлятся отверстия. Даже если приходится иметь дело с бетонной стенкой, то коронкой по бетону высверливается отверстие, а затем стамеской или зубилом выдалбливается остатки стенки.

Альтернативным вариантом является высверливание отверстий по намеченному периметру, после чего куски стенки выбиваются вручную.

Когда же электроинструмента нет вовсе, то зубило и молоток станут незаменимыми помощниками в подготовке места для монтажа коробки под розетку. Чтобы «утопить» коробку в стене, нужно делать отверстие на сантиметр-полтора глубже самой коробки — после этого штукатурка вокруг коробки сможет скрыть все на уровне стены.

Коробка (подрозетник) крепится внутри отверстия с помощью строительного гипса — на ней достаточно неровностей, как и на бетонной стене, чтобы её можно было закрепить водным раствором гипса или штукатуркой.

Фото 2 — Установка розетки

Сама же розетка крепится в подрозетник либо с помощью шурупов или же посредством раздвижных лапок, причём последний вариант в настоящее время является более предпочтительным, поскольку он занимает меньше времени. После этого остаётся закрыть лишь саму розетку пластиковым корпусом.

Если ремонтные или отделочные работы в помещении ещё не окончены, то отверстия розетки стоит заткнуть бумагой, а саму розетку тоже чем-то закрыть на время.

Схема 2 — Схема электропроводки

Установка выключателей разных конструкций: одинаковые особенности

В общем и по мелочам установка выключателей схожа с установкой одинарной розетки, как об этом говорилось выше. Однако имеется и целый ряд различий, особенно, когда предстоит, например, установка двухклавишного выключателя, но об этом несколько позже.

Как уже говорилось, установка выключателей идентична установке розеток, разница заключается лишь в удобстве использования — выключатель, как правило, должен находится в пределах вытянутой руки стоящего человека. При этом доступ к выключателю не должен преграждаться ничем. К тому же, установка выключателя двухклавишного, трёх- или более требует такого его расположения, при котором разводка электрического провода не вызывала бы никаких затруднений.

Схема 3 — Схема работы выключателя

Другой очень распространённой бедой является произвольная схема установки выключателя. Правила открытой и скрытой установки выключателей требуют, чтобы выключатель разрывал цепь фазного провода.

Действительно, любая профессиональная инструкция по установке выключателя показывает, что обесточивание «фазы» убирает напряжение с определённого участка цепи и даёт возможность производить, например, мелкий ремонт проводки или замену ламп накаливания без отключения всего помещения от электросети.

В реальной же жизни, произвольный выбор прерывания фазного или нулевого проводов — 50 на 50 всех случаев — делает выключатель наружной установки, впрочем, как и любой другой конструкции, источником опасности.

Например, в многоэтажных зданиях случаются протечки воды с верхнего этажа на нижний. В таких случаях каналы электрической проводки становятся самым уязвимым местом и вероятность попадания воды в них очень высока. Как следствие, происходит замыкание в проводке (даже когда она находится в положении «выключено») и полный либо частичный выход её из строя.

Однако самым опасным является то, что монтаж выключателя с несоблюдением указанного правила может привести к поражению электрическим током кого-то из жильцов, которые могут находится, например, в ванной комнате и не подозревать об опасности.

Схема 4 — Схема распределительной коробки

Монтаж проходного выключателя: обоснованная сложность

Монтаж проходного выключателя примечателен не только в связи с вышеупомянутыми потенциальными проблемами, но и потому, что схема подключения такого выключателя сложнее обычного.

Схема подключения проходного выключателя показывает, что нулевой провод не прерывается выключателями, но фазный провод должен прерываться всегда.

Когда же производится установка выключателя двухклавишного или даже трёхклавишного, то внимание к соблюдению этого правила должно быть ещё больше — важна не только безопасность обитателей, но и правильная нагрузка на тот или иной участок цепи.

Например, выключатель трёхклавишный открытой установки делает каждую клавишу независимой; то есть каждая клавиша — это всё равно что выключатель одноклавишный открытой установки.

В трёхклавишном варианте конструкция среднего выключателя отличается от своих соседей — к ней подходит, помимо прочего, и большее число проводов (у крайних выключателей имеется по три провода, а у центрального — четыре).

С одной стороны, это накладывает дополнительные требования на проводные каналы (они должны быть способными помещать больше обычного проводов), а с другой — на этапе проектирования проводки факт монтажа таких выключателей должен быть обоснован.

Установка автоматического выключателя: эффективная надёжность

Монтаж таких устройств представляет собой отдельную тему, учитывая ответственность этих автоматов. Прежде всего необходимо понимать принцип работы автоматического выключателя и роль факторов, влияющих на его работу.

Чтобы правильно рассчитать номинальные параметры будущего автоматического выключателя необходимо принимать во внимание вид провода (в большинстве случаев это либо алюминий, либо медь), его сечение (чем больше сечение провода, тем больший ток, а следовательно и нагрузку провод может выдерживать без перегрева) и вид проводки (скрытая или открытая, для наружного монтажа характерен более интенсивный отвод тепла).

Фото 3 — Автоматический выключатель

В бытовых целях, то есть там, где в основном используется две фазы и номинальное напряжение составляет 220 В, используются одно- и двухполюсные автоматы. Основное различие между ними заключается в возможности одновременно выключать не только «фазу», но и «ноль», что более правильно.

Номинальная сила тока, на которую может быть рассчитано устройство, может быть от 2 до 63 А.

В заключение необходимо добавить, что использование автоматических выключателей гораздо эффективней, нежели использование плавких предохранителей прошлого века.

Стоимость установки выключателя: где находится предел экономности

Существующие «законодатели мод» на рынке электрического оборудования — VIKO, SCHNEIDER, LEGRAND, MAKEL — давно предусмотрели многие мелочи, которые важны при монтаже различных выключателей. Но даже эти достижения не могут сократить набор мелких, но необходимых операций, краткий перечень которых вместе с их стоимостью для г. Москва и г. Киев (рубли и гривни соответственно) приводится здесь:

• монтаж подрезеточной коробки — 250/45
• установка одно- и двухполюсного автомата — 250/40
• установка выключателя — 250/20
• монтаж проходного выключателя — 350/25

Разумеется, что прайс-листы поставщиков услуг на рынке монтажных работ могут содержать по нескольку десятков позиций и для лучшего понимания за что нужно платить деньги лучше предварительно просмотреть демонстрации типа «установка выключателей» (видео отчёты конкретных компаний дадут полную картинку об уровне их услуг), «монтаж автомата» и пр.

Фото 4 — Электрический щит

Установка наружного (накладного) выключателя

К вашему вниманию подробная пошаговая фото-инструкция – установка наружного (накладного) выключателя.

Электропроводка для выключателя наружной установки, может быть проложена как открытым способом (в кабель-канале, гофре или даже просто проводом), так и скрыто (провода располагаются внутри стен). При этом, схема подключения может быть применена любая из существующих. Довольно подробно мы уже обсуждали это в статье «Проводка и схема подключения выключателя».

Для нашего примера мы используем самую простую схему подключения одноклавишного выключателя, представленную на изображении ниже.

Согласно схеме выполнена наружная проводка, кабель проложен в гофрированной трубе, которая крепится к стенам на клипсы.



В этой статье мы рассмотрим вариант, когда под выключателем планируется установить еще и наружную розетку. И чтобы не тянуть к каждому устройству свой кабель в отдельной гофрированной трубе (а затем обходить выключатель, что будет выглядеть некрасиво), мы проложим их провода вместе в одной гофре, при этом питающий кабель к розетке будет проходить через установленный нами накладной выключатель.





Итак, электропроводка для подключения одноклавишного внешнего выключателя выполнена, можно приступать к его монтажу.
В нашем примере, мы покажем установку наружного выключателя Schneider Electric из серии «Этюд» со степенью защиты IP44.





УСТАНОВКА НАРУЖНОГО (НАКЛАДНОГО) ВЫКЛЮЧАТЕЛЯ

1. Выключаем подачу электричества.

Самым первым шагом необходимо обесточить питающий кабель. Для этого в электрощите, нужно рычаги автоматических выключателей перевести в состоянии «выкл.», обычно это положение, при котором рычаг направлен вниз. Какой именно автомат необходимо выключить, если они не подписаны, определяется опытным путем, выключая их по очереди, и проверяя, например, индикаторной отверткой, наличие напряжения проводке для выключателя. В крайнем случае, выключайте все. Но затем еще раз обязательно убедитесь, в отсутствии электрического тока, в месте установки!



2.Разбираем выключатель.

О том, как разбираются выключатели света можно узнать из нашей статьи «Как разобрать выключатель».

Достаем клавишу выключателя, для этого, крепко взявшись за ее края, тянем по направлению к себе.



3.Снимаем лицевую панель выключателя.

После того, как сняли клавишу, механизм выключателя остается скрыт за лицевой панелью, ее так же необходимо снять.



Для этого, в данном случае, необходимо отжать фиксаторы, удерживающие панель,



После этого ее можно с легкостью отсоединить.



4.Достаем механизм наружной розетки из корпуса.



5.Прикладываем корпус розетки к месту предполагаемой установки и выставляем его строго горизонтально, по уровню.



6.Намечаем на стене места расположения крепежных отверстий выключателя.



7.Делаем отверстия для крепежа в стене.

В зависимости от типа основания, на которое происходит установка, выбираем соответствующий способ крепления.



В нашем случае, выключатель устанавливается на кирпичную стену, поэтому крепежные отверстия делаем с помощью перфоратора.



8.Фиксируем корпус розетки на стене, с помощью дюбель-гвоздей.





9. Заводим провода в выключатель.

Для этого удаляем заглушку на корпусе наружного выключателя, под размер используемой гофрированной трубы.



После этого помещаем провода в корпус выключателя, помещая туда так же часть гофры, как показано на изображении ниже.



10.Снимаем изоляцию с кабеля идущего к включателю и зачищаем концы проводов на 7-10мм.



11. Подключаем провода к выключателю.

Для этого помещаем вводной фазный провод – (белый) в клемму с маркировкой «L», второй управляющий провод (синий), в клемму с маркировкой «1», после чего закручиваем фиксирующие болты.

Как определить какой из проводов фаза, ноль, а какой заземление самостоятельно, вам поможет наша подробная инструкция – ЗДЕСЬ.





После завершения подключения проводов, устанавливаем механизм выключателя в корпус.

12.Прокладываем провод идущий через выключатель к розетке.

Для этого необходимо аккуратно провести кабель через корпус выключателя. Затем сделать отверстие под гофру в выходной заглушке корпуса и поместить туда гофрированную трубу кабелем, идущим к розетке.



13. Собираем выключатель.

Для этого совершаем все действия в обратном порядке. Устанавливаем лицевую панель наружного выключателя.



И ставим в посадочное место клавишу.



14. На этом установка завершена.

Включаем подачу электричества и проверяем работу наружного выключателя.





Как видите, в монтаже наружного выключателя нет ничего сложного и практически каждый сможет выполнить установку самостоятельно. Даже такой вариант, когда через выключатель проходит питающий провод к наружной розетке, расположенной под ним, уже не должен вызвать вопросов. Но если все же вы столкнетесь с затруднениями при установке накладного выключателя, пишите в комментариях к статье, мы обязательно ответим и попробуем помочь.

Кстати, о том, как установить розетку, которая находится под выключателем, читайте в нашей статье «Установка наружной (накладной) розетки».

Руководство по установке серии MS225 — Cisco Meraki

	MS225-24	MS225-24P	MS225-48	MS225-48LP	MS225-48FP
1GbE RJ45	24	24	48	48	48
10GbE SFP +	4	4	4	4	4
Порт аппаратного стека 10G	2	2	2	2	2
Выделенный интерфейс Mgmt	1	1	1	1	1
Поддержка PoE / PoE +	–	Да, 370 Вт	–	Да, 370 Вт	Да, 740 Вт
Источник питания	фиксированный внутренний	фиксированный внутренний	фиксированный внутренний	фиксированный внутренний	фиксированный внутренний
Резервный источник питания	Внешний RPS * (дополнительно)	Внешний RPS * (дополнительно)	Внешний RPS * (дополнительно)	Внешний RPS * (дополнительно)	Внешний RPS * (дополнительно)
Работа вентилятора	Безвентиляторный режим	фиксированный внутренний	Безвентиляторный режим	фиксированный внутренний	фиксированный внутренний
Потребляемая мощность	100 — 240 В переменного тока, 47-63 Гц	100 — 240 В переменного тока, 47-63 Гц	100 — 240 В переменного тока, 47-63 Гц	100 — 240 В переменного тока, 47-63 Гц	100 — 240 В переменного тока, 47-63 Гц
Потребляемая мощность	15 — 882Вт	15 — 882Вт	15 — 882Вт	15 — 882Вт	15 — 882Вт
Мощность нагрузки (холостой ход / макс.)	15/24 Вт	21/448 Вт	25/42 Вт	53/490 Вт	54/882 Вт
Рабочая температура	23 ° F — 122 ° F -5 ° C — 50 ° C	23 ° F — 122 ° F -5 ° C — 50 ° C	23 ° F — 122 ° F -5 ° C — 50 ° C	23 ° F — 122 ° F -5 ° C — 50 ° C	23 ° F — 122 ° F -5 ° C — 50 ° C
Хранение и Транспорт Температура	-4 ° F — 158 ° F -20 ° С — 70 ° С	-4 ° F — 158 ° F -20 ° С — 70 ° С	-4 ° F — 158 ° F -20 ° С — 70 ° С	-4 ° F — 158 ° F -20 ° С — 70 ° С	-4 ° F — 158 ° F -20 ° С — 70 ° С
Влажность	от 5% до 95%	от 5% до 95%	от 5% до 95%	от 5% до 95%	от 5% до 95%
Монтаж	Монтаж в стойку 1U	Монтаж в стойку 1U	Монтаж в стойку 1U	Монтаж в стойку 1U	Монтаж в стойку 1U

Wiki — Инструкции по установке | OBS

Если вы хотите разработать для OBS, посетите наш Discord и познакомьтесь с разработчиками или получите ответы на вопросы!

Также, если в этом руководстве есть что-то, что вы хотите изменить / улучшить, рекомендуется сначала поговорить об этом с разработчиками в Discord или IRC.

Обратите внимание, что любые инструкции / пакеты по установке для дистрибутивов Linux / FreeBSD, перечисленные как Неофициальные , означают, что они предоставляются сообществом, и любая поддержка для этих пакетов должна быть направлена ​​соответствующим разработчикам дистрибутива / пакета.

---

Содержание:

---

Инструкции по установке Windows:

Готовые версии Windows

можно найти здесь: https://github.com/obsproject/obs-studio/releases/

Полный установщик .exe и.zip содержит 32- и 64-разрядную версию OBS Studio, исходный код браузера и подключаемый модуль Intel® RealSense ™. Во время установки вам будет предложено установить исходный код браузера и плагин RealSense, если используется установщик .exe, в противном случае компоненты будут включены в .zip.

Небольшой установщик .exe содержит базовый 32-разрядный, 64-разрядный модуль OBS Studio Intel® RealSense ™, но не содержит подключаемый модуль Browser Source.

ПРИМЕЧАНИЕ: При использовании метода .zip для полной или небольшой установки и установки в нестандартное расположение программы (т.е.е. за пределами Program Files), вам нужно будет добавить группу безопасности ALL APPLICATION PACKAGES, чтобы иметь полный контроль над основным каталогом OBS Studio и подкаталогами. Некоторые функции могут не работать должным образом без этих прав безопасности (в первую очередь, возможность использовать захват игры в приложениях UWP).

---

Инструкции по сборке Windows:

• Требования для сборки OBS в Windows

  • Пакеты разработки FFmpeg , x264 , cURL и mbedTLS .
  • Предварительно созданные зависимости Windows для VS2019 можно найти здесь:
  • Qt5 (возьмите пакет MSVC для своей версии Visual Studio)
  • В настоящее время мы развертываем с Qt 5.15.2
  • Версия CMake для Windows (3.16 или выше, предпочтительно последняя)
  • Версия Git для Windows (двоичные файлы Git должны существовать в пути)
  • Visual Studio 2019 (рекомендуется)
  • Windows 10 SDK (минимум 10.0.19041.0). Последний SDK

• Порядок установки

  • Клонировать репозиторий и подмодулей :

    git clone --recursive https: // github.com / obsproject / obs-studio.git

  • Если вы не знаете, что такое подмодули, или вы не используете Git из командной строки, ПОЖАЛУЙСТА, убедитесь, что вы также загрузили подмодули .

  • Создайте один или несколько из следующих подкаталогов в клонированном репозитории для сборки: выпуск , отладка и сборка (с суффиксом 32/64 или без него для указания архитектуры). Они исключены из репо в .gitignore ради сборки, поэтому их можно безопасно использовать в базовом каталоге репозитория.

  • Запустите cmake-gui и установите следующие поля:
  • В поле «где находится исходный код» введите каталог репо (пример: D: / obs).

  • В поле «Где собирать двоичные файлы» введите путь к каталогу репо с подкаталогом build (пример: D: / obs / build).

  • Задайте следующие переменные. Вы можете установить их в cmake-gui или установить их как переменные среды Windows, чтобы они сохранялись в разных конфигурациях.

  • Требуется

    DepsPath — это путь к папке, содержащей зависимости, не включая Qt.Задайте для него каталог win32 или win64 из предварительно загруженного пакета зависимостей.
    Например, если вы извлекли файл зависимостей .zip в C: \ obs-deps, DepsPath должен быть одним из следующих:

    • C: \ obs-deps \ win32
    • C: \ obs-deps \ win64

    Если вы хотите указать как 32-битные, так и 64-битные зависимости, чтобы избежать изменения переменной между сборками, вы можете вместо этого установить DepsPath42 и DepsPath64 следующим образом:

    QTDIR — это путь к каталогу установки Qt.Пользовательский интерфейс OBS создается по умолчанию, для чего требуется Qt. Установите для булевой переменной DISABLE_UI CMake значение TRUE, если вам не нужен графический интерфейс, и он больше не требуется. Может иметь суффикс 32 или 64, чтобы указать целевую арку.

    ПРИМЕЧАНИЕ : Не забудьте загрузить предварительно скомпилированные компоненты Qt для вашей версии MSVC (32- или 64-разрядной).

    Примеры каталогов Qt, которые вы использовали бы, если бы вы установили Qt в D: \ Qt обычно выглядели бы примерно так:

    • QTDIR32 = D: \ Qt \ 5.15.2 \ msvc2019 (32-разрядная версия)
    • QTDIR64 = D: \ Qt \ 5.15.2 \ msvc2019_64 (64-разрядная версия)

  • Необязательно (Если они находятся в одном каталоге с DepsPath, их не нужно указывать отдельно.)

    • FFmpegPath (путь только к подключаемому каталогу FFmpeg.)
    • x264Path (путь только к подключаемому каталогу x264.)
    • curlPath (путь только к подключаемому каталогу cURL.)

  • ИНФОРМАЦИОННОЕ ПРИМЕЧАНИЕ : Пути поиска и порядок поиска для базовой библиотеки зависимостей / двоичных файлов относительно их каталогов включения:

    Файлы библиотеки

    • ../lib
    • ../lib32 (для 32-разрядной версии)
    • ../lib64 (для 64-разрядной версии)
    • ./lib
    • ./lib32 (для 32-разрядной версии)
    • ./lib64 (для 64-разрядной версии)

    Двоичные файлы:

    • ../bin
    • ../bin32 (если 32 бит)
    • ../bin64 (если 64 бит)
    • ./bin
    • ./bin32 (если 32-битная)
    • ./bin64 (для 64-разрядной версии)

  • В cmake-gui нажмите «Настроить» и выберите генератор, который подходит для вашей установленной версии VS:
    Visual Studio 16 2019, или их 64-битные эквиваленты , если вы хотите создать 64-битную версию OBS

    • ПРИМЕЧАНИЕ. Если вам нужно изменить зависимости из уже настроенной сборки, вам нужно будет снять флажок COPIED_DEPENDENCIES и снова запустить Configure.

  • Если вы не настраивали переменные среды ранее, теперь вы можете настроить DepsPath и, при необходимости, путь x264, FFmpeg и cUrl в cmake-gui.

  • В cmake-gui нажмите «Создать», чтобы сгенерировать файлы проекта Visual Studio в подкаталоге «build».

  • Откройте obs-studio.sln из подкаталога, который вы указали в разделе «Где собирать двоичные файлы» (например, D: / obs / build) в Visual Studio (или нажмите кнопку «Открыть проект» в cmake-gui).

  • Теперь проект готов к сборке и запуску. Все необходимые зависимости должны быть скопированы при компиляции, и это должна быть полностью функциональная среда сборки. Вывод создается в каталоге rundir / [build type] в подкаталоге build.
• Интеграция clang-формата в Visual Studio
  • clang-format требуется для запросов на вытягивание, а OBS использует более новую версию, чем та, с которой поставляется VS2019.
  • Загрузите и установите LLVM 8.0,0
  • Запустите VS и перейдите в Инструменты -> Параметры …
  • Текстовый редактор -> C / C ++ -> Стиль кода -> Форматирование -> Общие
    • Включите «Использовать пользовательский clang-format.exe» и введите имя файла. Например:
    • C: \ Program Files \ LLVM \ bin \ clang-format.exe
  • Команда по умолчанию для форматирования документа (Edit.FormatDocument) — Ctrl + K, Ctrl + D.

Инструкции по установке macOS

Предварительно созданные версии macOS можно найти здесь: https: // github.com / obsproject / obs-studio / Release

Просто запустите программу установки и следуйте инструкциям на экране, чтобы установить OBS Studio.

---

Инструкции по сборке macOS

Скрипт полной сборки macOS

Для того, чтобы самостоятельно создать OBS, предоставляется сценарий сборки и упаковки по умолчанию. Для этого скрипта в системе сборки уже должен быть установлен Homebrew (https://brew.sh):

• Чтобы собрать OBS как есть с полной поддержкой исходного кода браузера, просто запустите ./CI/full-build-macos.sh из каталога оформления заказа (сценарий позаботится о загрузке всех необходимых зависимостей).
• Чтобы создать пакет приложений после сборки OBS, запустите сценарий с флагом -b : ./CI/full-build-macos.sh -b
• Чтобы создать образ диска после сборки OBS, запустите сценарий с флагом -p : ./CI/full-build-macos.sh -b -p
• Чтобы нотариально заверить пакет приложений после сборки и объединения OBS, запустите сценарий с флагом -n : ./CI/full-build-macos.sh -b -n
• Чтобы создать пакет приложений без повторной сборки OBS , запустите сценарий с флагом -s : ./CI/full-build-macos.sh -s -b

Последний вариант полезен, если использовались настраиваемые флаги cmake , но желателен соответствующий пакет приложений.

Пользовательские сборки macOS

Пользовательские конфигурации сборки требуют, чтобы в системе сборки был установлен набор зависимостей. Некоторые зависимости необходимо установить через Homebrew (https: // brew.ш):

• FFmpeg
• x264
• cmake
• freetype
• мбедтлс
• глоток
• Qt5

Если вам нужна поддержка SRT, либо используйте FFmpeg, предоставляемый obs-deps , либо установите FFmpeg из пользовательского крана вместо стандартного Homebrew FFmpeg:

  кран для варки homebrew-ffmpeg / ffmpeg
brew install homebrew-ffmpeg / ffmpeg / ffmpeg --with-srt

Предварительно созданные зависимости

Эти зависимости также доступны через obs-deps (https: // github.com / obsproject / obs-deps) в виде предварительно скомпилированных двоичных файлов, которые гарантированно совместимы с текущим кодом OBS (поскольку OBS создается для определенных версий некоторых пакетов, а Ho

Установить Docker Desktop в Windows

Расчетное время чтения : 6 минут

Docker Desktop для Windows — это версия Docker для Microsoft Windows для сообщества. Вы можете скачать Docker Desktop для Windows из Docker Hub.

На этой странице содержится информация об установке Docker Desktop в Windows 10 Pro, Enterprise и Education.Если вам нужна информация об установке Docker Desktop в Windows 10 Home, см. Установка Docker Desktop в Windows Home.

Скачать из Docker Концентратор

Загружая Docker Desktop, вы соглашаетесь с условиями Лицензионного соглашения с конечным пользователем программного обеспечения Docker и Соглашения об обработке данных Docker.

Что нужно знать перед установкой

Системные требования

• 64-разрядная версия Windows 10: Pro, Enterprise или Education (сборка 16299 или новее).

  Для Windows 10 Home см. Установка Docker Desktop в Windows Home.

• Hyper-V и контейнеры Функции Windows должны быть включены.

• Для успешного запуска клиента требуются следующие предварительные требования к оборудованию. Hyper-V в Windows 10:

Примечание. Docker поддерживает рабочий стол Docker в Windows на основе жизненного цикла поддержки Microsoft для операционной системы Windows 10. Для получения дополнительной информации см. Информационный бюллетень о жизненном цикле Windows.

Что входит в программу установки

Установка Docker Desktop включает Docker Engine, Клиент Docker CLI, Docker Compose, Нотариус, Kubernetes, и Credential Helper.

Контейнеры и образы, созданные с помощью Docker Desktop, используются всеми учетные записи пользователей на машинах, на которых он установлен. Это потому, что все Windows учетные записи используют одну и ту же виртуальную машину для создания и запуска контейнеров. Обратите внимание, что при использовании серверной части Docker Desktop WSL 2 невозможно обмениваться контейнерами и образами между учетными записями пользователей.

Вложенные сценарии виртуализации, такие как запуск Docker Desktop на Экземпляр VMWare или Parallels может работать, но нет никаких гарантий. За в разделе «Запуск Docker Desktop в сценариях вложенной виртуализации».

О контейнерах Windows

Ищете информацию об использовании контейнеров Windows?

Установить рабочий стол Docker в Windows

1. Дважды щелкните Docker Desktop Installer.exe , чтобы запустить установщик.

   Если вы еще не загрузили установщик ( Docker Desktop Installer.exe ), вы можете получить его с Докер-хаб . Обычно он загружается в папку загрузок , или вы можете запустить его из панель недавних загрузок в нижней части веб-браузера.

2. При появлении запроса убедитесь, что на странице конфигурации выбран параметр Включить функции Hyper-V Windows .

3. Следуйте инструкциям мастера установки, чтобы авторизовать программу установки и продолжить установку.

4. После успешной установки нажмите Закройте , чтобы завершить процесс установки.

5. Если ваша учетная запись администратора отличается от учетной записи пользователя, вы должны добавить пользователя в docker-users группа . Запустите Computer Management от имени администратора и перейдите к Локальные пользователи и группы > Группы > docker-users . Щелкните правой кнопкой мыши, чтобы добавить пользователя в группу.Выйдите из системы и войдите снова, чтобы изменения вступили в силу.

Запустить рабочий стол Docker

Docker Desktop не запускается автоматически после установки. Чтобы запустить Docker Desktop, найдите Docker и выберите Docker Desktop в результатах поиска.

Когда значок кита в строке состояния остается неизменным, Docker Desktop активен и доступен из любого окна терминала.

Если значок кита скрыт в области уведомлений, щелкните стрелку вверх на панель задач, чтобы показать это.Чтобы узнать больше, см. Настройки Docker.

По завершении инициализации Docker Desktop запускает учебное пособие. В учебное пособие входит простое упражнение по созданию примера образа Docker, его запуску как контейнеру, отправке и сохранению образа в Docker Hub.

Поздравляем! Теперь вы успешно используете Docker Desktop в Windows.

Если вы хотите повторно запустить руководство, перейдите в меню рабочего стола Docker. и выберите Learn .

Автоматические обновления

Запуск с Docker Desktop 3.0.0, обновления для Docker Desktop будут доступны автоматически как дельта-обновления предыдущей версии.

Когда доступно обновление, Docker Desktop автоматически загружает его на ваш компьютер и отображает значок, указывающий на доступность более новой версии. Все, что вам нужно сделать сейчас, это нажать «Обновить » и перезапустить из меню Docker. Это установит последнее обновление и перезапустит Docker Desktop, чтобы изменения вступили в силу.

Удалить Docker Desktop

Чтобы удалить Docker Desktop с компьютера Windows:

1. В меню Windows Пуск выберите Настройки > Приложения > Приложения и функции .
2. Выберите Docker Desktop из списка Приложения и функции , а затем выберите Удалить .
3. Щелкните Удалить , чтобы подтвердить свой выбор.

Примечание. Удаление Docker Desktop приведет к уничтожению контейнеров и образов Docker, локальных для компьютера, и удалению файлов, созданных приложением.

Сохранить и восстановить данные

Для сохранения и восстановления образов и данных контейнера можно использовать следующую процедуру.Например, если вы хотите сбросить диск виртуальной машины:

1. Используйте docker save -o images.tar image1 [image2 ...] для сохранения любых изображений, которые вы хочу сохранить. Смотрите сохранение в Docker Ссылка на командную строку двигателя.

2. Используйте docker export -o myContainner1.tar container1 для экспорта контейнеров, которые вы хочу сохранить. Смотрите экспорт в Справочник по командной строке Docker Engine.

3. Удалите текущую версию Docker Desktop и установите другую версию или перезагрузите виртуальный диск.

4. Используйте docker load -i images.tar , чтобы перезагрузить ранее сохраненные образы. Видеть загрузить в Docker Engine.

5. Используйте docker import -i myContainer1.tar для создания образа файловой системы соответствующие ранее экспортированным контейнерам. Видеть import в Docker Engine.

Для получения информации о резервном копировании и восстановлении томов данных см. Резервное копирование, восстановление или миграция томов данных.

Куда пойти дальше

• Начало работы представляет Docker Desktop для Windows.
• «Начало работы с Docker» — это учебное пособие, которое научит вас, как развернуть мультисервисный стек.
В разделе «Устранение неполадок
• » описаны распространенные проблемы, обходные пути и как получить поддержку.
• FAQs дает ответы на часто задаваемые вопросы.
В примечаниях к выпуску
• перечислены обновления компонентов, новые функции и улучшения, связанные с выпусками Docker Desktop.

windows, install, download, run, docker, local

Установка пакетов с помощью pip и виртуальных сред — Python Packaging User Guide

В этом руководстве рассказывается, как устанавливать пакеты с помощью pip и менеджер виртуальной среды: либо venv для Python 3, либо virtualenv для Python 2.Это инструменты самого низкого уровня для управления Python пакеты и рекомендуются, если инструменты более высокого уровня вам не подходят.

Примечание

В этом документе термин пакет используется для обозначения Пакет распространения, который отличается от импорта Упакуйте то, что используется для импорта модулей в исходный код Python.

Установка патрубка

pip — это эталонный менеджер пакетов Python. Он используется для установки и пакеты обновлений. Убедитесь, что у вас установлена ​​последняя версия pip установлены.

Окна

Установщики Python для Windows включают pip. Вы должны иметь доступ pip с использованием:

 py -m pip --version
pip 9.0.1 из c: \ python36 \ lib \ site-packages (Python 3.6.1)


Вы можете убедиться, что pip обновлен, запустив:

 py -m pip install --upgrade pip


Linux и macOS

Debian и большинство других дистрибутивов включают пакет python-pip, если вы хотите использовать версии pip, предоставляемые дистрибутивом Linux, см. Установка pip / setuptools / wheel с помощью диспетчеров пакетов Linux.

Вы также можете установить pip самостоятельно, чтобы убедиться, что у вас установлена ​​последняя версия. Это рекомендуется использовать системный pip для начальной загрузки пользовательской установки pip:

 python3 -m pip install --user --upgrade pip


После этого на вашем пользовательском сайте должна быть установлена ​​последняя версия pip:

 python3 -m pip --version
pip 9.0.1 из $ HOME / .local / lib / python3.6 / site-packages (python 3.6)


Установка virtualenv

Примечание

Если вы используете Python 3.3 или новее, модуль venv предпочтительный способ создания виртуальных сред и управления ими. venv включен в стандартную библиотеку Python и не требует дополнительной установки. Если вы используете venv, вы можете пропустить этот раздел.

virtualenv используется для управления пакетами Python для различных проектов. Использование virtualenv позволяет избежать глобальной установки пакетов Python что может сломать системные инструменты или другие проекты. Вы можете установить virtualenv с помощью пункта.

В macOS и Linux:

 python3 -m pip install --user virtualenv


В Windows:

 py -m pip install --user virtualenv


Создание виртуальной среды

venv (для Python 3) и virtualenv (для Python 2) позволяют вы можете управлять установкой отдельных пакетов для разные проекты.По сути, они позволяют создавать «виртуальные» изолированные Установка Python и установка пакетов в эту виртуальную установку. когда вы переключаете проекты, вы можете просто создать новую виртуальную среду, а не нужно беспокоиться о нарушении работы пакетов, установленных в других средах. При разработке Python всегда рекомендуется использовать виртуальную среду. Приложения.

Чтобы создать виртуальную среду, перейдите в каталог вашего проекта и запустите Venv. Если вы используете Python 2, замените venv на virtualenv в приведенных ниже командах.

В macOS и Linux:

В Windows:

Второй аргумент — это место для создания виртуальной среды. Как правило, вы можете просто создать это в своем проекте и называть его env .

venv создаст виртуальную установку Python в папке env .

Примечание

Вы должны исключить каталог виртуальной среды из своей версии система управления с использованием .gitignore или аналогичных.

Активация виртуальной среды

Прежде чем приступить к установке или использованию пакетов в виртуальной среде, необходимо нужно активировать это.Активация виртуальной среды приведет к зависящая от виртуальной среды python и помещают исполняемые файлы в PATH вашей оболочки.

В macOS и Linux:

В Windows:

Вы можете подтвердить, что находитесь в виртуальной среде, проверив местоположение своего Интерпретатор Python должен указывать на каталог env .

В macOS и Linux:

 какой питон
... / env / bin / питон


В Windows:

 где питон
.../env/bin/python.exe


Пока ваша виртуальная среда активирована, pip будет устанавливать пакеты в эту конкретной среде, и вы сможете импортировать и использовать пакеты в своем Приложение Python.

Выход из виртуальной среды

Если вы хотите переключить проекты или иным образом покинуть виртуальную среду, просто запустите:

Если вы хотите повторно войти в виртуальную среду, просто следуйте инструкциям выше. об активации виртуальной среды.Нет необходимости воссоздавать виртуальную среду.

Установка | Документация XCP-ng

Это руководство поможет вам настроить XCP-ng.

Установка ISO

Если вы хотите использовать ISO-образ netinstall, см. Раздел Netinstall.

Загрузите и создайте носитель

ISO-образ 8.2 можно загрузить здесь: http://mirrors.xcp-ng.org/isos/8.2/xcp-ng-8.2.0.iso (открывается в новом окне).

Контрольные суммы SHA256, подписи GPG и ISO net-install доступны здесь (открывается в новом окне).

Затем создайте установочный носитель (например, USB-ключ):

Наконец, загрузитесь с этого носителя и перейдите к следующему разделу.

СОВЕТ

В Windows вы можете использовать Rufus для создания загрузочного USB-накопителя.

Запустите хост

Запустите хост и загрузитесь с USB-носителя.

Следуйте инструкциям

1. UEFI vs BIOS

Загрузочные экраны немного отличаются при запуске между BIOS и режимом UEFI:

Экран-заставка BIOS:

Экран-заставка UEFI:

ПРЕДУПРЕЖДЕНИЕ

НИКОГДА не переключайтесь из UEFI в BIOS (или наоборот) после вы установили XCP-ng.Придерживайтесь режима, который вы выбрали во время установки.

2. Выбор языка

3. Добро пожаловать

4. Лицензионное соглашение / лицензия

5. Выбор диска

Это экран, на котором вы выбираете, где будет установлена ​​система XCP-ng. XCP-ng — это специализированный дистрибутив Linux , поэтому вам необходимо выделить для него физический диск. Разбиение на разделы происходит автоматически.

В качестве альтернативы, если у вас есть два идентичных диска, вы можете использовать программный RAID ( mdadm ):

6.Выбор хранилища ВМ

Это место, где будут храниться ваши диски ВМ. Он называется хранилищем (SR). Он может использовать тот же диск, на который вы установили систему. Он автоматически будет использовать свободное пространство после системных разделов.

TIP

EXT вместо LVM? Мы рекомендуем использовать EXT, чтобы получить преимущества от тонкого выделения ресурсов!

ПРЕДУПРЕЖДЕНИЕ

Когда программа установки автоматически пропускает шаг 5, пользователи иногда ошибочно принимают этот шаг с выбором системного диска.

7. Источник установки

Если вы используете ISO по умолчанию, просто выберите «Локальный носитель»:

Затем вы можете проверить свой носитель или нет:

8. Пароль хоста

Это будет root пароль, используемый для подключения к хосту через SSH и XAPI.

9. Сеть

Здесь вы можете выбрать между DHCP и статической сетью, даже используя VLAN:

10. Имя хоста и DNS

Настройте имя хоста вашего сервера и преобразователей DNS.

11. Часовой пояс и время

ПРЕДУПРЕЖДЕНИЕ

ВСЕГДА используйте сервер NTP. Это важный компонент для управления вашим хостом (ами). Если вы не знаете ни одного сервера NTP, вы можете использовать pool.ntp.org .

12. Установка

ПРЕДУПРЕЖДЕНИЕ

После этого шага данные будут записаны на диск (ы)! Проверьте перечисленные устройства в последний раз.

13. Дополнительные пакеты и конец установки

Не актуально почти во всех случаях.Пропустите:

СОВЕТ

«Завершение установки» на самом деле означает установку загрузчика и сборку initramfs. На это может уйти время.

14. Перезагрузка

После перезагрузки вы должны увидеть меню GRUB:

Это означает, что система установлена ​​правильно! Enjoy XCP-ng 🚀

Netinstall

Образ netinstall — это облегченный ISO-образ (около 150 МБ), который будет содержать только установщик, но не настоящие пакеты RPM.Иногда это удобнее / быстрее, когда ваш ISO находится в медленном соединении (например, виртуальный носитель с использованием IPMI сервера).

Вы можете скачать его по этому URL: http://mirrors.xcp-ng.org/isos/8.2/xcp-ng-8.2.0-netinstall.iso (открывается в новом окне).

Как и в случае с обычным установочным ISO, запишите его на USB-носитель:

Все остальное похоже на обычную установку, за исключением того, что она не предлагает установку с локальных носителей, только с удаленных.

Автоматическая установка

PXE

Это просто пример с VirtualBox.

Чтобы протестировать PXE в среде VirtualBox, вам необходимо заполнить специальную папку PXE (открывается в новом окне). Большая часть контента поступает из образа ISO.

Конфигурационный файл pxelinux.cfg / default выглядит следующим образом:

Вот начало файла ответов:

На веб-сайте Citrix есть дополнительная документация (открывается в новом окне). К сожалению, файл ответов не может быть передан по TFTP (его протокол может быть только ftp, http, https или file), поэтому я использовал gist.Файлы установки могут поступать с ISO-диска, но не забудьте изменить порядок загрузки так, чтобы сеть была первой.

Программный RAID

Для автоматической установки с использованием файла ответов (требуется PXE или аналогичный) программный рейд может быть включен следующим образом:

В качестве улучшения и для задержки повторной синхронизации md (увеличение скорости установки примерно на 500% на определенных дисках), мы можем использовать в файле ответов следующее:

Сценарий noresync.sh будет делать что-то вроде этого:

После перезагрузки сервера произойдет обычная повторная синхронизация md .
