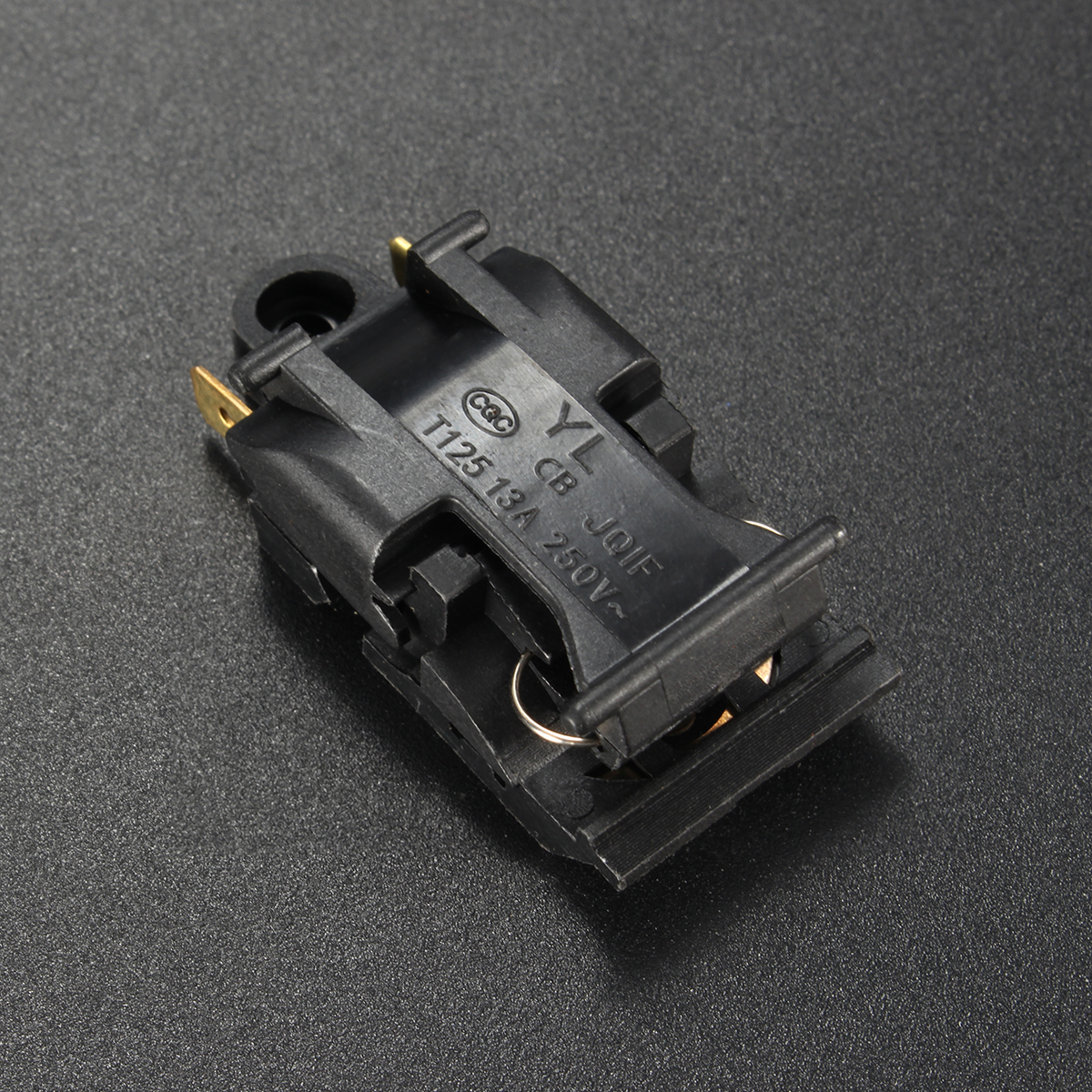

Переключатели электрические.Виды и устройство.Работа.Применение
Переключатели в электротехнике служат для отключения и включения электрических цепей низкого напряжения поочередно. Например, проходные переключатели предназначены для удобства управления освещением в различных комнатах, лестницах, коридорах. Такие переключатели электрические монтируют между этажами, возле дверей помещений с несколькими входами.
Из дома удобно управлять освещением гаража и других помещений, а также фонарями на приусадебном участке. Переключатели позволяют управлять функционированием освещения, находясь при этом в другом месте, что создает определенные удобства и комфорт, а также экономится электроэнергия.
Простой выключатель имеет клавишу на две позиции и одну пару контактов, к которым подключены проводники. Переключатель, в отличие от выключателя, имеет три или более контактов. Один контакт общий, остальные являются перекидными. К каждому из этих контактов подключены провода. Чтобы управлять освещением из других мест, необходим переключатель на несколько контактов. Переключатели электрические позволяют управлять работой любых электрических устройств, а не только освещением.
Принцип действия
Переключатели электрические работают следующим образом. Смысл их работы заключается в перекидывании основного контакта с одной цепи на другую. Чаще всего на обратной стороне корпуса переключателя изображена схема подключений проводов.
Один контакт общий (1), другие два контакта – перекидные (2 и 3). Используя два таких переключателя, и расположив их в разных местах, можно выполнить наиболее популярную и простую схему управления освещением из двух разных мест.
Совпадающие по обозначениям клеммы 2 и 3 с переключателями ПВ-1 и ПВ-2 соединены проводниками между собой. Вход 1 от ПВ-1 подключен к фазе, а ПВ-2 подключен к арматуре освещения. Другой конец светильника соединен с нулевым проводником сети.
Проверка работоспособности схемы осуществляется включением переключателя. Сначала подается напряжение, при этом лампа поочередно загорается и гаснет от отдельного действия любого из переключателей. При размыкании цепи одного из переключателей, в работу включается другая линия цепи.
Виды и конструктивные особенностиДля правильного выбора переключателя необходимо определить тип движения управления рукояткой, решаемыми задачами, схемой соединений, свойствами соединяемых цепей.
Существуют переключатели электрические, делящиеся на виды по типу движения управления рукояткой:
- Угловые.
- Нажимные.
- Поворотные.
Угловые переключатели типа тумблера изготавливаются по двум схемам:
- С врубными контактами (рисунок «а»).
- Коромыслового типа (рисунок «б»).
Оба типа переключателей имеют две устойчивые позиции рукоятки. При передвижении рукоятки (1) пружина (2) сжимается, концентрируя энергию сжатия. При нахождении в позиции, изображенной пунктирной линией, устройство находится в неустойчивом равновесии.
Небольшой сдвиг рукоятки и пружина резко перемещает подвижный контакт (3) в устойчивое положение. В результате подвижный контакт скачкообразно подключается к неподвижному контакту (6).
По схеме подключения тумблерные переключатели с врубными контактами делятся на:
- Однополюсные (рисунок «а»).
- Однополюсные сдвоенные (рисунок «б»).
- Двухполюсные на две позиции (рисунок «в, г»).
Рукоятки этих переключателей могут находиться в двух фиксированных позициях. Схемы коммутации могут быть самыми разными. Тумблеры используются для переключения схем переменного и постоянного тока. Они способны выдерживать нагрузку в цепи силой тока до 6 ампер. Сопротивление их контактов очень мало (0,02 Ом).
Надежность работы тумблеров можно выразить возможным числом переключений, которое достигает 10000 раз.
МикротумблерыТакие тумблеры небольших размеров выигрывают в габаритах и массе, по сравнению с другими видами тумблеров.
Нажимные переключатели электрическиеПереключатели электрические в виде кнопок классифицируются по типу управления:
- Обычные. Цепь разомкнута или замкнута только при нажатом положении.
- Залипающие. Цепь замыкается при отсутствии усилия нажатия. Для размыкания цепи необходимо снова произвести нажатие.
- Сдвоенные. Цепь замыкается при нажатии одной кнопки, размыкается с помощью другой кнопки. Устройство кнопки производят на основе тумблерных переключателей, микровыключателей. Кроме основных, существуют оригинальные устройства.
Схемы подключения обычных и залипающих кнопок делят на:
- Однополюсные включения (рисунок «а»).
- Выключения (рисунок «б»).
- Включения-выключения (рисунок «в»).
- Двухполюсные включения (рисунок «г»).
Нажимные переключатели выполняют с защитой от пыли и влаги, и без защиты.
Поворотные переключателиГалетные переключатели электрическиеСреди электрических переключателей поворотного вида наибольшей популярностью пользуются галетные переключатели. С их помощью можно одновременно подключать сразу несколько электрических цепей, связанных между собой.
Устройство галетного переключателя выполнено таким образом, что металлическое кольцо (2) с выступом жестко связано с осью (1) переключателя. Общее число контактов, располагающихся через 30 градусов – 12 штук. При повороте оси на 330 градусов выполняется коммутация общего вывода с 11-ю различными цепями, которые подключены к контактам (4).
Существуют некоторые модификации галетных переключателей. Например, кольцо может выполняться разрезанным. На каждой части делается выступ. При вращении оси два общих вывода синхронно соединяются с 5-ю различными цепями.
В галетных поворотных переключателях применяются врубные ножевые контакты, которые изготавливают из сплавов меди (бронза, латунь), с покрытием слоем серебра. Ножевой контакт дает возможность снизить влияние погрешности изготовления сборки и деталей, увеличить его вибрационную стойкость и надежность.
Галетные переключатели способны переключать электрические цепи силой тока до 3 ампер, напряжением до 350 вольт постоянного тока. Для переменного тока допустимое напряжение составляет не более 300 вольт. Надежность таких переключателей составляет до 10000 переключений.
Установка переключателей производится путем пайки, кроме тумблерных видов переключателей, которые соединяются с цепью винтами. Главным требованием механической установки переключателей является требование: не изменять положение корпуса и внутренней части переключателя при приложении усилия управления. В связи с этим при применении переключателя необходимо использовать только те методы крепления, которые соответствуют техническим условиям определенного вида переключателя.
Схема перекрестного переключателя освещенияДля монтажа переключателей в трех местах необходимо вспомогательное устройство с перекрестной схемой коммутации. Такое устройство состоит из двух 1-клавишных переключателей с внутренними перемычками, выполненными в одном корпусе.
Перекрестный переключатель монтируется между 2-мя обычными. Он используется только совместно с ними, и отличается наличием 4-х клемм. Чтобы управлять освещением из 4-х мест, необходимо добавить в схему дополнительно такое же устройство. Перекрестный переключатель подключается к перекидным контактам выключателей таким образом, чтобы образовалась рабочая цепь питания освещения.
Сложные группы контактов нуждаются в большом числе проводников и подключений. Оптимальным вариантом будет сборка нескольких простых схем, вместо одной сложной, так как они будут работать более надежно, и удобнее в эксплуатации. Все основные соединения необходимо производить в распредкоробках. Выполнять скрутки проводов не допускается.
Похожие темы:
Одноклавишный выключатель света принцип работы устройство схема
Одноклавишный выключатель света – это коммутационное устройство управления освещением,
конструктивно рассчитанное на выполнение двух операций, замыкания и размыкания электрической цепи. Применяется исключительно для работы в цепях освещения напряжением до 1000 В. Имеет ручной привод управления. Не обладает функциями защиты от перегрузок и токов короткого замыкания. Не оборудовандугогасительными камерами, в следствии чего не предназначен для больших токовых нагрузок. Одноклавишный выключатель света является одним из самым распространенных и известных элементов освещения. Из всех коммутационных устройств, применяемых для управления светом, данный вид выключателя, является самым простым по конструкции и подключению. Убедиться в этом вы можете, ознакомившись с данной статьей. Здесь, мы детально разберем конструкцию одноклавишного выключателя, принцип его работы, а также ознакомимся с его принципиальной схемой подключения.
Конструктивные варианты исполнения одноклавишных выключателей
Одноклавишные выключатели бытового назначения могут быть следующего конструктивного исполнения:
- наружные;
- внутренние;
- модульные;
- влагозащищенные.
Выключатели внутренней установки, используются при скрытом варианте исполнения электропроводки, под штукатуркой или внутри каркасных стен. Монтаж механизма выключателя производится в предварительно установленный в стену подрозетник. Для внутренней электропроводки применяются подрозетники по бетону и гипсокартону.
Наружные выключатели, применяются при наружно выполненной электропроводке, открыто по стенам или с применением дополнительной защиты кабель-каналов, металлических или пластиковых труб, а также гибких гофрированных трубок. Такой вид электропроводки применяется в основном там, где нет возможности выполнить скрытый монтаж проводов.
Модульные выключатели, применяются в основном только в некоторых сериях кабель-каналов. Данная разновидность выключателей применяется преимущественно в офисных, промышленных и коммерческих помещениях. Выпускаются только для монтажа в кабель-канал.
Влагозащищенные выключатели, применяются в помещениях с повышенной влажностью, например, ванная комната, подвал, а также там, где имеется вероятность прямого попадания на выключатель воды, например, улица. Могут быть как внутреннего, так и наружного исполнения.
Принцип работы одноклавишного выключателя света
Для наиболее легкого понимания принципа работы устройства, предлагаю ознакомиться с рисунком, представленным ниже.
Рисунок 1. Принцип работы выключателя света
На нем, в максимально простом и наглядном виде, изображен принцип работы одноклавишного выключателя.
Как видно, из рисунка внутри механизма одноклавишного выключателя имеется подвижный контакт, который при нажатии на клавишу может принимать одно из двух положений. Первое положение «включено», второе «выключено». При этом, подвижный контакт будет либо соединять цепь, либо разъединять ее.
На представленном выше рисунке, клавиша находиться в положении «отключено», контакт разомкнут, фаза не подается на светильник, лампа не горит.
Теперь, давайте посмотрим, как измениться схема, если перевести выключатель в положение «включено».
Рисунок 2. Принцип работы выключателя света
Подвижный контакт замыкает цепь, и фаза отправляется по предусмотренной для нее жиле провода к лампе светильника. В результате чего, лапа начинает светиться.
Соответственно, если клавишу выключателя перевести в положение «выключено», цепь разомкнётся, и лампа погаснет.
Почему выключатель должен обрывать именно фазную жилу?
После того, как мы ознакомились с принципом работы одноклавишного выключателя, можно перейти к пояснению одного из важнейших моментов его подключения. Дело в том, что к контактам выключателя всегда должна подключаться только фаза.Объясню почему:
- Во-первых. Бьёт током только фаза;
- Во-вторых. Исходя из пункта выше, для проведения безопасной замены ламп в светильнике, фазу нужно отключить. Если подключение выполнено правильно, то для этого действия будет достаточно всего лишь перевести клавишу выключателя в положение «отключено».
- В-третьих. Существенно увеличивается вероятность неправильной работы и преждевременный выход из строя некоторых видов ламп. А именно, компактных энергосберегающих и светодиодных. При их подключении, фаза должна обязательно обрываться выключателем, так как данные лампы имеют в своей конструкции пусковые элементы, которые распознают фазу, даже без нуля, как сигнал к зажиганию лампы.
Я описал только основные причины, по которым следует отнестись серьезно к процессу подключения выключателя света, в реальности их гораздо больше.
Устройство одноклавишного выключателя света
Разберем устройство одноклавишного выключателя.
Выключатель состоит:
- из защитных пластиковых элементов;
- рабочего механизма.
К защитным элементам относятся, изготовленные из специальных пластикатов клавиша и рамка. Клавиша предназначена для переключения режимов выключателя «включено» и «выключено».
Под ней располагается защитный элемент рамка, которая может крепиться к механизму двумя способами:
- по средствам пластиковых защелок;
- или как в нашем примере, двумя винтами.
Под защитной рамкой располагается механизм розетки.
На механизме имеется элемент управления — привод клавиши.
Фиксация механизма в подрозетнике, осуществляется двумя методами:
- с помощью распорных лапок;
- с помощью винтов на подрозетнике (если они предусмотрены в конкретной модели подрозетника).
Слева и справа механизма розетки предусмотрены две распорные лапки, которые приводятся в движение двумя винтами. Закручиваем винты, лапки расширяются в стороны упираясь в стенки подрозетника, тем самым в предельном положении винтов фиксируются в нем.
Так же, для фиксации механизма в подрозетнике используется рамка или планка каркаса выключателя. В нашем примере, выключатель имеет металлическую планку с двумя отверстиями под крепеж.
Разберем контактную группу.
На одноклавишном выключателе, конструктивно предусмотрено всего два контакта, подходящий и отходящий. К подходящему, подключается фаза, приходящая на выключатель. К отходящему, фаза, уходящая на светильник.
Как правило, на большинстве выключателей, на оборотной стороне механизма предусматривается обозначение контактов, подходящий и отходящий.
На выключателе, который мы рассматриваем в нашем примере, таких обозначений нет. Расстраиваться по этому поводу мы не будем, так как именно для одноклавишных выключателей не принципиально, куда будет подключаться подходящая фаза, а куда отходящая, в любой вариации устройство будет работать одинаково.
Приведу пример выключателя, где обозначения контактов имеются. Одноклавишный выключатель с самозажимными контактами.
Так же производителем указывается предельно допустимые значения работы механизма. Для данного устройства они составляют ток 10 Ампер, напряжение 250 Вольт.
Подробное руководство по подключению вы можете найти в статье, подробная инструкция как установить выключатель света.
Более подробно про установку и подключение различных выключателей, в том числе и с подсветкой здесь.
Ну что же, с устройством выключателя света мы разобрались, переходим к следующему пункту.
Схема подключения одноклавишного выключателя
На рисунке ниже представлена принципиальная схема подключения одноклавишного выключателя.
Ознакомиться с пошаговым руководством по монтажу и подключению схемы одноклавишного выключателя можно в статье, схема подключения выключателя света, подробная пошаговая инструкция.
Что такое переключатель (свитчер) в радиоэлектронике
Переключатель (свитчер) – устройство, служащее в радиоэлектронике для коммутации электроцепей постоянного и переменного тока и обеспечивающее требуемый рабочий режим. От функциональности этого компонента часто зависит работоспособность всего аппарата. Основные элементы свитчера: контактная пара и замыкающе-размыкающий механизм. Контакты выполняют плоскоконическими, плоскосферическими, цилиндрическими, по принципу работы они бывают прижимными и притирающимися. Для их изготовления используют платину, серебро, золото, вольфрам, латунь, бронзу. Производители предлагают целый перечень этих устройств, различающихся по конструкции и областям применения. На электронных схемах обозначение переключателя зависит от количества полюсов, позиций, порядка срабатывания контактов.
Содержание статьи
Что такое переключатель электронного типа
Электронные переключатели изготавливаются на основе микросхем различных типов с транзисторами и другими электронными компонентами. Обычно для управления электронными устройствами используется одна кнопка, нажатием на которую аппарат включают и выключают. Реже предусматривают две кнопки – для положений «Включено» и «Выключено». Часто электронное переключающее устройство находится в составе контроллера управления, который предназначен для руководства различными функциями аппаратуры.
Электромеханические переключатели: виды и основные характеристики
Электромеханические переключатели – это целое семейство устройств, различающихся по конструкции и областям применения.
Тумблеры (перекидные переключатели)
Перейти в каталог тумблеровЭто старейший вид переключателей, в большом объеме производимых на отечественных предприятиях. Основными преимуществами пружинно-рычажного устройства являются: надежность и жесткое сцепление контактной группы, входящей в схему перекидного переключателя. Благодаря этим свойствам механизм работает четко и безотказно. Наиболее распространены отечественные изделия серий ТП, ТВ, ПТ, а также зарубежные Jietong Switch.
Галетные (роторные) переключатели
Перейти в каталог галетных переключателейЭти свитчеры, состоящие из галеты с контактной группой и роторной оси, выпускаются с разным количеством позиций, галет, различной длиной корпуса. Такие изделия применяют в системах автоматики, в измерительных приборах (они позволяют переключать диапазоны измерений), электрических цепях управления. Заслуженной популярностью пользуется продукция российских компаний, благодаря высокой технологичности, качеству сборки, герметичности корпусов, большому рабочему ресурсу.
Клавишные (рокерные, кулисные) переключатели
Эта разновидность свитчеров с активатором в виде клавиши. Они востребованы во многих областях: от большегрузной автомобильной и другой техники до бытовых приборов и компьютеров. Такие переключатели выпускаются в обширном диапазоне рабочих напряжений, допустимого тока, размеров, числа контактных групп, что позволяет подобрать оптимальную продукцию для аппаратуры разной мощности и количества коммутируемых цепей. Современные устройства изготавливаются в корпусах из прочных полимерных материалов. Корпус надежно крепится к гнезду методом пайки или соединяется клеммами. Клавишные переключатели могут монтироваться раздельно или формировать управляющую панель. Большинство таких свитчеров имеют торцевую подсветку светодиодными или неоновыми лампами. Они изготавливаются с различными степенями защиты от наружных условий: от изделий, предназначенных для эксплуатации в закрытых помещениях, до герметичных переключателей, способных работать даже под струями воды.
DIP-переключатели
DIP-переключатели зачастую используются в современной промышленной электронике, а также в компьютерах и бытовой технике. Они выполняются в монолитном ДИП-корпусе с одной или несколькими контактными группами. Переключение – угловое или горизонтальное. DIP или DIL – это название типа корпуса, который был сконструирован для электронных компонентов. Его особенность – прямоугольная форма и наличие двух рядов выводов, размещаемых на длинных сторонах. Такая конструкция позволяет увеличить плотность монтажа, по сравнению с круглыми корпусами.
Для изготовления ДИП-корпуса используется пластик PDIP или керамика CDIP. Устройства могут соединяться с платой напрямую или через промежуточную схему, в состав которой входят резисторы, декодирующие и запоминающие элементы. Второй вариант реализуют при необходимости преобразования сигнала в более высокий или низкий.
Сегодня переключающие ДИП-устройства всё реже встречаются в бытовой электронике из-за внедрения более компактных радиодеталей. Однако они по-прежнему широко применяются для комплектации промышленного оборудования.
Одна из разновидностей DIP-переключателей – поворотные, содержащие в конструкции несколько электрических контактов. При повороте колеса требуемый контакт совмещается с цифрой, указанной на корпусе, и происходит замыкание контакта. DIP-свитчеры могут выполняться в разных размерах и иметь крупные колеса для прокрутки или маленькие колесики, для вращения которых необходима отвертка.
Для тестирования исправности переключателя, а также надежности присоединения проводников к его контактам используют мультиметры.
Была ли статья полезна?
Да
Нет
Оцените статью
Что вам не понравилось?
Анатолий Мельник
Специалист в области радиоэлектроники и электронных компонентов. Консультант по подбору деталей в компании РадиоЭлемент.
Пакетный выключатель: назначение, устройство, схема подключения
В электрических сетях до 660 В переменного тока и цепях напряжением до 440 В под постоянным током, наряду с другими коммутационными устройствами применяются пакетники. В отличие от автоматического выключателя они управляются только с помощью механизма ручного отключения. Хотя пакетный выключатель по некоторым функциям уступает современным автоматам, он не утратил своей актуальности. В отдельных случаях трудно найти полноценную замену использованию коммутационных пакетов.
Назначение
Коммутационные аппараты с ручным управлением предназначены для включения/отключения незначительных нагрузочных токов.
Они применяются:
- в сетях переменного и постоянного тока, выполняя функции вводных выключателей;
- в распределительных устройствах с целью распределения электроэнергии в различных электроустановках;
- в качестве ручных переключателей для дистанционного управления работой асинхронных электромоторов.
- Пакетные выключатели незаменимы на подстанциях, где их применяют с целью коммутации измерительных приборов. Они облегчают управление электросиловыми агрегатами в электрических цепях, что упрощает работу машинистам.
Раньше пакетные выключатели стояли в каждом из распределительных щитов многоквартирного дома. Их назначение – ручные отключения электроэнергии на время выполнении ремонтных работ или при обслуживании линий.
Несмотря на вытеснение пакетных выключателей современными автоматами, их довольно часто можно увидеть в квартирном электрическом щите среди более совершенных коммутационных электрических приборов, используемых для защитного отключения проводов нагрузки. Этому способствует низкая цена выключателей и простота их обслуживания.
Различные модели кулачковых переключателей можно встретить на пультах переключения нагрузки. С их помощью удобно совершать дистанционное управление электрическими механизмами.
Преимущества
- К достоинствам пакетников относятся:
- компактность;
- высокая скорость подавления электрической дуги;
- минимальные требования к уходу;
- устойчивость к механическим повреждениям.
Недостатки
Устройства не выдерживают частых коммутаций повышенных нагрузок. В случае выхода из строя они не подлежат ремонту. Пакетники не способны защитить электрическую проводку от коротких замыканий, они не чувствительны к дифференциальным токам, что ограничивает их применение в качестве защитных аппаратов.
Устройство и принцип работы
Конструкция пакетного электрического аппарата проста и надёжна. Пакетный выключатель состоит из следующих деталей заключенных в корпусе прибора (см. рис.1):
- пружинного механизма переключения, обеспечивающего скачкообразный процесс включения/выключения;
- неподвижных контактов, расположенных по кругу;
- подвижных контактов в форме ножей;
- пакета искрогасительных шайб.
Клеммы неподвижной группы контактов находятся с внешней стороны корпуса. К ним подсоединяются провода. Подвижные контакты расположены на изоляционной втулке квадратного сечения, которая приводится в действие пружинным механизмом, накапливающим энергию от усилия, приложенного к рукоятке.
Рис. 1. Устройство пакетникаРукоятка выключателя может занимать 4 положения. Два из них соответствуют позиции «Включено», а другая пара – положению «Отключено».
Пакетные переключатели по конструкции очень схожи с выключателями, но в отличие от них имеют только одно положение рукоятки в отключённом состоянии. Все остальные положения (их может быть несколько) соответствуют разным способам коммутации.
Клеммы пакетника, соединённые с неподвижными контактами, расположены на корпусе выключателя так, чтобы удобно было подсоединять провода. Достигается это следующим образом: контакты сдвигаются относительно друг друга, а клеммы от каждого контакта располагаются диаметрально противоположно. Таким образом, провода, идущие от сети, подключаются с одной стороны, а нагрузка – с другой.
Промышленность поставляет на рынок однополюсные, двухполюсные, трёх- и четырёхполюсные пакетные выключатели. Их строение отличается количеством контактов в одной контактной группе и, соответственно, числом искрогасительных шайб.
На рисунке 2 показаны схемы разных типов переключателей.
Рис. 2. Схемы распространённых пакетниковБывают выключатели открытого и закрытого типа. В открытых пакетных выключателях отсутствует защитный корпус. Такие устройства применяются для коммутации безопасных напряжений и обязательно в помещениях.
Защищённые пакетники закрытого типа оборудованы пластиковым либо алюминиевым корпусом. Устройства хорошо защищены от пыли, а их клеммы прикрыты от прикосновений. Их можно устанавливать в помещениях вне щитовой.
Герметичные модели (см. см. рис. 3) находятся в герметичных корпусах из негорючего, противоударного пластика. Этот класс защиты позволяет монтаж устройств даже на открытом пространстве.
Рис. 3. Внешний вид герметизированного пакетникаПринцип работы
Усилия от рукоятки передаются на пружинный механизм выключателя. Пружина, взаимодействующая с фигурной шайбой, заводится. В определённый момент её энергия высвобождается, резко поворачивая шайбу, увлекающую за собой втулку с подвижными контактами. Сделав четверть оборота, шайба останавливается на одном из упоров, расположенных на верхней крышке. Подвижные контакты, в зависимости от положения рукоятки, замыкают, либо размыкают контакты.
Благодаря тому, что контакты укреплены в фибровых пластинах, испаряющихся при искрообразовании, происходит быстрое гашения дуги продуктами испарения. Кроме того, пластины из фибры также выполняют функции направляющих, обеспечивая точную траекторию движения контактов.
Одно- и двухполюсные пакетные выключатели рассчитаны на напряжения 220 В и нагрузки от 10 до 25 А. Трёхполюсные выключатели выдерживают разницу потенциалов на уровне 380 В, но токовые нагрузки для них снижены – до 6 либо 15 А, в зависимости от модели выключателя.
Срок службы пакетного выключателя зависит от условий его работы. На количество циклов влияют параметры номинальных токов и напряжений. Качественные зарубежные переключатели, работающие в щадящих режимах, достигают предела 20000 коммутаций, при условии, что частота переключений составляет меньше 300 операций в час.
Структурное обозначение (маркировка)
Общепринятая маркировка пакетных выключателей выполняется в виде структуры: ПХ X XXX XX XX хххх х. Расшифровывается надпись следующим образом:
Таблица 1
№ позиции | структура | Расшифровка |
1 | ПХ | ПВ – пакетный выключатель; ПП – пакетный переключатель |
2 | Х | Количество полюсов:
1 – однополюсный; 2 – двухполюсный; 3 – трёхполюсный; 4 – четырёхполюсный. |
3 | XXX | Условное обозначение параметров номинального тока:
16 – 16 А; 40 – 40 А; 63 – 63 А; 100 – 100 А; 160 – 160 А. |
4 | XX | Количество направлений (для переключателей) электрических цепей:
h3 – два направления; h4 – три направления; h5 – 4 направления; P – для реверса мотора. |
5 | XX | Шифр климатического исполнения и категории размещения по ГОСТ 16708-84 |
6 | xxxx | Шифр степени защиты и материала корпуса:
IP00 – открытый; IP30 – карболитовый корпус; IP56 пл. – пластиковый; IP56 сил. – силуминовый.
|
7 | x | Способ крепления:
1 – передней скобой, за 4 мм панелью; 2 – передней скобой за 25 мм панелью; 3 – крепление задней скобой внутри шкафа; 4 – крепление за корпус (для выключателей со степенью защиты IP30, IP56). |
Чем заменить?
Если пакетный выключатель (переключатель) вышел из строя его необходимо заменить новым устройством такого же типа с аналогичными (или с более высокими) параметрами. Для замены выключателя можно использовать защитный автомат, который рассчитан на работу с токами и номинальным напряжением, соответствующим нагрузкам данной цепи. Разумеется, количество полюсов необходимо соблюдать.
Для ориентации по параметрам приводим таблицу с параметрами.
Таблица 2.
Название | Количество полюсов | Номинальный ток А | Число коммутаций | Степень защиты | |
220В | 380В | ||||
ПВ1-16-М3 | 1 | 16 | 10 | 1 | IP00 |
ПВ2-16-М3 | 2 | 16 | 10 | 1 | IP00 |
ПВ3-16-М3 | 3 | 16 | 10 | 1 | IP00 |
ПВ2-40-М3 | 2 | 40 | 25 | 1 | IP00 |
ПВ3-40-М3 | 3 | 40 | 25 | 1 | IP00 |
ПВ4-40-М3 | 4 | 40 | 25 | 1 | IP00 |
ПВ2-100-М3 | 2 | 100 | 60 | 1 | IP00 |
ПВ3-100-М3 | 3 | 100 | 60 | 1 | IP00 |
ПВ4-100-М3 | 4 | 100 | 60 | 1 | IP00 |
ПВ1-16-М1 IP56 пластик | 1 | 16 | 10 | 1 | IP56 |
ПВ2-16-М1 IP56 пластик | 2 | 16 | 10 | 1 | IP56 |
ПВ3-16-М1 IP56 пластик | 3 | 16 | 10 | 1 | IP56 |
ПВ2-40-М1 IP56 пластик | 2 | 40 | 25 | 1 | IP56 |
ПВ3-40-М1 IP56 пластик | 3 | 40 | 25 | 1 | IP56 |
ПВ4-40-М1 IP56 пластик | 4 | 40 | 25 | 1 | IP56 |
ПВ2-100-М1 IP56 пластик | 2 | 100 | 60 | 1 | IP56 |
ПВ3-100-М1 IP56 пластик | 3 | 100 | 60 | 1 | IP56 |
ПВ4-100-М1 IP56 пластик | 4 | 100 | 60 | 1 | IP56 |
ПП1-16-h3-М3 | 1 | 16 | 10 | 2 | IP00 |
ПП2-16-h3-М3 | 2 | 16 | 10 | 2 | IP00 |
ПП3-16-h3-М3 | 3 | 16 | 10 | 2 | IP00 |
ПП4-16-h3-М3 | 4 | 16 | 10 | 2 | IP00 |
ПП2-40-h3-М3 | 2 | 40 | 25 | 2 | IP00 |
ПП3-40-h3-М3 | 3 | 40 | 25 | 2 | IP00 |
ПП4-40-h3-М3 | 4 | 40 | 25 | 2 | IP00 |
ПП2-100-h3-М3 | 2 | 100 | 60 | 2 | IP00 |
ПП3-100-h3-М3 | 3 | 100 | 60 | 2 | IP00 |
ПП4-100-h3-М3 | 4 | 100 | 60 | 2 | IP00 |
ПП2-16-h3-М2 IP56 пластик | 2 | 16 | 10 | 2 | IP56 |
ПП3-16-h3-М2 IP56 пластик | 3 | 16 | 10 | 2 | IP56 |
ПП4-16-h3-М2 IP56 пластик | 4 | 16 | 10 | 2 | IP56 |
ПП2-40-h3-М2 IP56 пластик | 2 | 40 | 25 | 2 | IP56 |
ПП3-40-h3-М2 IP56 пластик | 3 | 40 | 25 | 2 | IP56 |
ПП4-40-h3-М2 IP56 пластик | 4 | 40 | 25 | 2 | IP56 |
ПП2-100-h3-М2 IP56 пластик | 2 | 100 | 60 | 2 | IP56 |
ПП3-100-h3-М2 IP56 пластик | 3 | 100 | 60 | 2 | IP56 |
ПП3-16-h4-М3 | 3 | 16 | 10 | 3 | IP00 |
ПП3-40-h4-М3 | 3 | 40 | 25 | 3 | IP00 |
ПП4-40-h4-М3 | 4 | 40 | 25 | 3 | IP00 |
ПП2-100-h4-М3 | 2 | 100 | 60 | 3 | IP00 |
ПП3-100-h4-М3 | 3 | 100 | 60 | 3 | IP00 |
ПП4-100-h4-М3 | 4 | 100 | 60 | 3 | IP00 |
ПП2-16-h4-М2 IP56 пластик | 2 | 16 | 10 | 3 | IP56 |
ПП3-16-h4-М2 IP56 пластик | 3 | 16 | 10 | 3 | IP56 |
ПП4-16-h4-М2 IP56 пластик | 4 | 16 | 10 | 3 | IP56 |
ПП2-40-h4-М2 IP56 пластик | 2 | 40 | 25 | 3 | IP56 |
ПП3-40-h4-М2 IP56 пластик | 3 | 40 | 25 | 3 | IP56 |
ПП4-40-h4-М2 IP56 пластик | 4 | 40 | 25 | 3 | IP56 |
ПП2-100-h4-М2 IP56 пластик | 2 | 100 | 60 | 3 | IP56 |
ПП3-100-h4-М2 IP56 пластик | 3 | 100 | 60 | 3 | IP56 |
ПП1-16-h5-М3 | 1 | 16 | 10 | 4 | IP00 |
ПП2-16-h5-М3 | 2 | 16 | 10 | 4 | IP00 |
ПП3-16-h5-М3 | 3 | 16 | 10 | 4 | IP00 |
ПП4-16-h5-М3 | 4 | 16 | 10 | 4 | IP00 |
ПП2-40-h5-М3 | 2 | 40 | 25 | 4 | IP00 |
ПП3-40-h5-М3 | 3 | 40 | 25 | 4 | IP00 |
ПП4-40-h5-М3 | 4 | 40 | 25 | 4 | IP00 |
ПП2-100-h5-М3 | 2 | 100 | 60 | 4 | IP00 |
ПП3-100-h5-М3 | 3 | 100 | 60 | 4 | IP00 |
ПП4-100-h5-М3 | 4 | 100 | 60 | 4 | IP00 |
ПП2-16-h5-М2 IP56 пластик | 2 | 16 | 10 | 4 | IP56 |
ПП3-16-h5-М2 IP56 пластик | 3 | 16 | 10 | 4 | IP56 |
ПП4-16-h5-М2 IP56 пластик | 4 | 16 | 10 | 4 | IP56 |
ПП2-40-h5-М2 IP56 пластик | 2 | 40 | 25 | 4 | IP56 |
ПП3-40-h5-М2 IP56 пластик | 3 | 40 | 25 | 4 | IP56 |
ПП4-40-h5-М2 IP56 пластик | 4 | 40 | 25 | 4 | IP56 |
ПП2-100-h5-М2 IP56 пластик | 2 | 100 | 60 | 4 | IP56 |
ПП3-100-h5-М2 IP56 пластик | 3 | 100 | 60 | 4 | IP56 |
ПП3-16-P-М3 | 3 | 16 | 10 | Реверсивный | IP00 |
ПП3-40-P-М3 | 3 | 40 | 25 | Реверсивный | IP00 |
ПП3-100-P-М3 | 3 | 100 | 60 | Реверсивный | IP00 |
ПП3-16-P-М2 IP56 пластик | 3 | 16 | 10 | Реверсивный | IP56 |
ПП3-40-P-М2 IP56 пластик | 3 | 16 | 10 | Реверсивный | IP56 |
ПП3-100-P-М2 IP56 пластик | 3 | 100 | 60 | Реверсивный | IP56 |
Схема подключения
Пакетники разрабатывались для использования их в качестве вводных выключателей. Исходя из этого, их целесообразно устанавливать перед электросчётчиком, чтобы в случае необходимости можно было отключить всю квартирную сеть. Эти устройства не защищают электропроводку и оборудование от КЗ. Для этих целей используют защитные автоматы.
На рисунке 4 показан пример схемы электропроводки в однокомнатной квартире, наглядно демонстрирующий принцип подключения пакетного выключателя.
Рис. 4. Подключение пакетного выключателяРазумеется, вместо пакетного выключателя можно применять вводный автомат, однако это не целесообразно. Во-первых – он дорогой, во-вторых – такие аппараты быстро изнашиваются при частых отключениях нагрузок, а в-третьих – автомат может сработать в том случае, если в одной из цепей появится КЗ. Тогда весь дом или квартира останется без электричества. Проблема решается путём точных расчётов и регулировок уставок вводного автомата.
Видео по теме
» src=»about:blank» frameborder=»0″ allow=»accelerometer; autoplay; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»» data-rocket-lazyload=»fitvidscompatible» data-lazy-src=»https://www.youtube.com/embed/HxZMD5ZLJRo?feature=oembed»/>
Список использованной литературы
- Буль Б.К. «Основы теории электрических аппаратов» 1970
- Е.Д. Тельманова «Электрические и электронные аппараты» 2010
- Розанов Ю.К. «Основы силовой электроники» 1992
- Е.Г. Акимов «Выключатели-переключатели пакетные»
Схема подключения и нюансы монтажа перекрестного выключателя
Электрический перекрестный выключатель – устройство, созданное для применения в составе электрических схем коммуникаций. В частности, этот класс приборов активно используется, когда появляется необходимость организации управления источниками света из разных точек. Как правило, схема предполагает внедрение этого девайса в качестве дополнительного компонента к уже существующим проходным выключателям.
В этой статье рассмотрим конструкцию и электрическую схему самого прибора, а также особенности подключения в различных вариантах. Материал дополним наглядными схемами, фото и видеороликом по самостоятельному монтажу.
Содержание статьи:
Конструкция перекрестного выключателя
Само по себе устройство прибора инверсионного переключения линий электропередач несложное. Однако в силу многоточечной схематики, характерной для подобных устройств, трудности внедрения могут стать реальными. Поэтому логично рассмотреть конструкцию устройства, а также схемы подключения.
Назначение коммуникатора очевидно – соединение электрических цепей бытового (коммерческого) назначения, где уровень напряжения не превышает значения 250 вольт. Стандартное исполнение приборов рассчитано на эксплуатацию внутри сухих теплых помещений, подходящих под установленный норматив класса защиты (IP20).
Внешне он ничем не выделяется от традиционных конструкций устройств коммутации приборов света. Однако внутренняя система реверсивного переключателя имеет несколько иное схемное решение
Монтажная установка перекрестных выключателей ведётся традиционным способом (аналогично света) с креплением монтажной коробки на винтах, либо делается внутренний монтаж с креплением основания к стене металлическими лапками.
Корпус прибора обычно делается на основе ударопрочного негорючего технополимера. Все детали конструкции под наружную установку обладают устойчивостью к ультрафиолетовому излучению.
Изделия современного исполнения отличаются использованием высококачественных материалов под внешнее обрамление. Технический пластик не подвержен влиянию ультрафиолетовых и световых лучей
Механика перекрёстных выключателей на ток 10А оснащается быстрозажимными контактными группами. Механика приборов на ток 16А имеет винтовые зажимы клемм. Для удобства подключения клеммы (фазовая и нулевая) обычно маркируются разным цветом.
Клеммы коммутаторов рассчитаны на присоединение проводников, выполненных по технологии одножильной или многожильной протяжки. Сечение одножильных проводников до 2,5 мм2, многожильных до 4 мм2 (для 16А выключателей).
Электрическая схема прибора
Если рассматривать схемотехнику приборов перекрёстной коммутации, следует отметить наличие разных конструкций приборов с точки зрения числа контактных групп. Простые и часто используемые приборы (одноклавишные) имеют 2 плавающих (подвижных) контакта и 4 стабильных (неподвижных) контакта.
Схемная конфигурация переключателя с двумя клавишами. Производители, как правило, наносят схематику коммутации непосредственно на задней стенке пластикового основания прибора. Пользователю остаётся только сделать всё по схеме
Более сложное исполнение перекрестных электрических выключателей (двух-трёхклавишные конструкции) отмечается уже числом коммуникационных групп до 4-6 подвижных и до 8-12 неподвижных контактов.
Отличительной особенностью этого типа приборов является их «зависимая» инсталляция. Другими словами, конструкции выключателей с перекрёстной функциональностью не устанавливаются без пары обычных коммутаторов.
Именно поэтому, выбирая устройство промежуточного действия, следует обращать внимание на число рабочих контактов. Для промежуточных коммутаторов число рабочих клемм всегда не менее четырех.
Клеммник выключателя, но уже не из группы тех приборов, которые предназначены под коммутацию в режиме реверсивного переключения. Это внешний вид задней стенки проходного выключателя, где не более 3 рабочих контактов
Благодаря применению подобных приборов появляется возможность создавать более гибкие и удобные в плане эксплуатации схемы управления световыми приборами. Особенно актуальной видится практика применения перекрёстных устройств в составе инфраструктуры промышленных предприятий.
Разбор схематики контактных групп устройства
Если взять классическую (одноклавишную) конструкцию прибора, произведённого, к примеру, фирмой ABB, и развернуть к пользователю тыльной стороной, откроется примерно следующая картина.
На плате основания присутствуют 4 пары клемм, каждая из которых отмечена соответствующими символами – в данном случае «стрелками». Техническим обозначением такого рода производитель даёт пользователю информацию о правильном подключении устройства.
Так выглядит клеммная разводка прибора с функцией реверсивной блокировки. Отличия от конструкции показанной выше налицо. По этим признакам обычно и выбирают нужную конфигурацию прибора
Входящими «стрелками» указывается общая (перекидная) контактная группа. Исходящими «стрелками» маркируются постоянная контактная группа.
Схематично взаимодействие групп выглядит так, как на следующем рисунке:
Цветные линии условно показывают, как расположены контактные группы внутри прибора промежуточного переключения. Каждая пара рабочих клемм отмечена символикой, указывающей на входную и выходную группы
На клеммы общей (перекидной) группы контактора приходят проводники от первого , задействованного в электрической схеме. Соответственно, от клемм второй (постоянной) группы контактора выходят проводники, которые соединяются с проходным коммутатором номер два, также предусмотрительно включенным в состав схемы.
Это классическая вариация с использованием двух проходных и одного реверсивного приборов.
Схема внедрения одного перекрестного устройства в цепь между двумя приборами проходного действия. Обычно такое решение характерно для схематики, применяемой в помещениях бытового назначения
Устройство, призванное исполнять роль реверсивного коммутатора, фактически может использоваться в одном из двух режимов коммутации электрической цепи:
- Прямая коммутация – аналог двух проходных приборов.
- Перекрёстная коммутация – основное предназначение.
Конфигурация первого варианта, по сути, представлена функционалом прямого соединения с возможностью связи или разрыва.
Второй способ конфигурации (при помощи установки перемычек) переводит прибор в режим работы по схеме переключения с инверсией.
Устройство реверсивного переключения поддерживает конфигурацию (перемычками) под одну из двух возможных режимных функций. Таким образом, выключатель перекрёстного типа выступает своего рода универсальным прибором
Таким образом, промежуточные переключатели выглядят функционально не просто как коммутаторы источников искусственного света, но как коммутаторы универсального действия. Этот фактор расширяет функциональность подобных устройств, делает их удобным к применению в разных вариантах монтажа.
Монтажные особенности и включение в цепь
Монтируют коммутаторы инверсионного действия с применением стандартных способов и методов, используемых в строительстве либо в электрохозяйстве. Предварительно намечается удобное месторасположение прибора.
Затем с учётом выбранной точки монтажа и привязки к общей электрической схеме вычерчивают монтажную схему для промежуточного выключателя и работающих с ним в паре проходных коммутаторов.
В рамках процедуры разработки проекта определяется способ прокладки проводников – или внутренний.
Пример инсталляции проходного выключателя по монтажному варианту внутренней разводки. Точно так монтируется перекрестный прибор, с той лишь разницей, что к нему подводят четыре жилы кабеля
С с учётом выбранного способа подготавливается инсталляционная инфраструктура (, лунки, крепёжные пробки, распределительные коробки).
На готовой инфраструктуре тянут линии электропроводки, разводят провода в распредкоробках, выводят по схеме концы непосредственно на подключение к проходным и промежуточным приборам коммутации.
Вариант #1 — нюансы подключения промежуточного прибора
Выведенные из распределительной коробки под соединение с промежуточным выключателем концы проводников (в общей сложности 4) необходимо подготовить. В частности, на участке от конца вдоль провода примерно на длину 10-12 мм.
Кстати, многие фирменные выключатели имеют на шасси специальный маркер, по которому легко отмерить нужную величину длины зачистки изоляции.
Шасси фирменного прибора, где конструкцией предусматривается изготовление специального измерительного выреза. Благодаря этому маркеру, пользователь всегда зачистит провод строго по инструкции
Теперь необходимо определить два проводника, исходящих от первого проходного выключателя, установленного в схеме. Обычно все проводники маркируются для удобства определения ещё на стадии разводки цепей.
Эти два провода подключают на двух входных клеммах (в данном случае пружинного типа) устройства промежуточной коммутации. Оставшиеся два разводятся по выходным клеммам.
Маркировка «стрелками» на корпусе шасси снижает риски неправильного подключения прибора. Здесь же указывается номинальный параметр по току и допустимый уровень рабочего напряжения
Подготовленное таким образом шасси требуется поставить по месту – инсталлировать внутри (для внутреннего монтажа) или закрепить непосредственно на поверхности стены (внешний накладной монтаж).
Закрепление шасси коммутатора прямым вкручиванием винтов. Между тем инсталляция внутреннего типа чаще предусматривает крепление боковыми металлическими распорками
При условиях внутренней инсталляции шасси обычно фиксируется скобами-распорками или прямым винтовым крепежом. При накладном монтаже выключателей традиционно применяется прямое крепление винтами. Дальше на шасси ставится рамка и на рычаг управления выключателя одевается клавиша-крышка.
Вариант #2 — схемные решения на несколько приборов
Переключатели промежуточной инсталляции являются неотъемлемой составляющей схемных решений, где реализуется принцип управления более чем из трёх удалённых одна от другой точек.
Теоретически таких точек управления источниками искусственного света может быть множество. Однако практически реализуются варианты на три-четыре, максимум на пять позиций. Так как с каждым новым вводом прибора усложняется общая схема разводки.
Схематика коммуникации осветительной цепи, где задействованы два перекрёстных выключателя в паре с двумя проходными коммутаторами. Это вариант управления из четырёх независимых позиций
Для примера можно рассмотреть четырёхпозиционную разводку, когда из основных комплектующих применяются два проходных и два реверсивных устройства коммутации. В такой схеме подводят на подвижный контакт проходного коммутатора.
Когда в сеть подаётся ток, он проходит через замкнутую контактную группу устройства проходного типа и подаётся на подвижный контакт одного из двух перекрёстных переключателей.
Далее с выходной клеммы реверсивного прибора ток следует на второй такой же переключатель – на его подвижную контактную группу и через выходную клемму поступает на постоянный контактор второго проходного выключателя.
Если перекидной коммутатор этого выключателя замыкает цепь, с его выхода ток приходит на световой прибор. Через нить накала светильника общая цепь замыкается на нулевую шину. Лампы светильника горят. Теперь если ради эксперимента (и на практике тоже) поочерёдно установить любой из приборов в состояние «отключено», лампы светильника погасятся в каждом из четырёх случаев.
Схематика мультикоммутатора с участием устройств реверсивного действия. Теоретически при таком решении может использоваться неограниченное число приборов. Или же число, ограниченное только конструктивными нюансами помещений
Но если выключить одновременно все четыре, эта своеобразная коммуникационная группа попросту переключится на другую линию коммутации и лампы светильника останутся под током – будут продолжать гореть.
Эксперимент с реверсивными приборами наглядно показывает функциональность схемы перекрестного четырёхпозиционного коммутатора. В любой из четырёх позиций доступно управление световым прибором.
Выводы и полезное видео по теме
Видеоматериал о практике управления световыми приборами с помощью перекрёстного коммутатора.
Как установить и развести линии проводов от проходных выключателей к перекрестному и каким образом выполнить подключения приборов:
Преимущества применения ПВ очевидны, причём и с точки зрения удобства для пользователя и в плане экономии энергоресурсов. Именно поэтому рассмотренные электрические приборы быстро набирают популярность и в быту, и в промышленно-хозяйственной сфере.
Хотите дополнить изложенный выше материал полезными замечаниями, схемами подключения или монтажными рекомендациями? А может вы заметили неточности или несоответствия в этой статье? Пишите, пожалуйста, свои замечания и советы в блоке комментариев.
Принцип работы проходных и перекрестных переключателей
Проходные выключатели представляют собой механизмы, обеспечивающие координацию работы одного источника света из нескольких разных точек. Для освещения помещения обычно использовали типичный выключатель, расположенный у входа. Это стандартный метод, применяемый повсеместно многие десятилетия. Однако сегодня его сложно отнести к разряду экономичных, особенно если учесть последние тенденции в сфере энергосберегающих технологий. Вот почему компании, специализирующиеся на производстве электрических устройств, включают в спектр своих предложений инновационный подход — размещение проходных выключателей. В чем специфика их работы, как их подключать, с какой целью устанавливаются такие механизмы и многое другое интересует современных пользователей. Попробуем разобраться во всем вместе.Зачем устанавливать этот механизм? Есть несколько направлений его эксплуатации:
Нередко можно услышать о выключателях с вмонтированным датчиком времени. Да, они тоже помогают сберечь энергоресурсы. Принцип работы этого механизма заключается в том, что задается определенный временной интервал, в продолжение которого электрическая энергия направляется на источник света. И после истечения этого срока он сам выключается.
Это тоже выход. Но лучше предусмотреть максимум бытовых ситуаций. Например, поднимаетесь вы стремительно по ступеням лестницы в подъезде, и времени вполне достаточно для освещения пролета. Но если кто-то идет медленно, с грузом, и где-то в середине пролета свет выключается, в этом, согласитесь, мало приятного.
Кроме того, механизмы с датчиком времени не отличаются надежностью, это доказано в ходе эксплуатации.
Что такое проходной выключатель?
Корректнее будет назвать его переключателем: он содержит не два, а три контакта, позволяющих производить переключение фаз. Этим он принципиально отличен от стандартных аналогов.
Как управлять механизмом из двух точек?
Схема подключения предполагает корректное соединение трех контактов.
Важно! От распределительной коробки к выключателю оптимально прокладывать трехжильный кабель. Так, чтобы в коробку поступало от всех по три провода.
Как подключается этот механизм?
Если координация предполагается из двух зон:- Ведущий к распределительной коробке общий провод снабжен двумя: фазовым и нулевым. Второй присоединяется к жиле, направляемой на осветительный прибор. Фазовый — к аналогичному от какого-то выключателя.
- После этого взаимно соединяются два проходных выключателя, на основе цвета жил. Обычно это красный, зеленый и белый. Белый первого механизма присоединяется к фазе единого провода, потом взаимно скрепляются зеленые и красные провода. Белый от второго выключателя соединяют с контактом светильника.
Каким образом предпочтительнее установить все составляющие? Особо жестких требований для этого нет. Основным принципом монтажа должна быть экономия стройматериалов. Речь о расходе электропровода. Вот почему сначала важно замерить пространство и выбрать правильную зону для монтажа распределительной коробки. Кроме того, стоит учесть, что внутренняя проводка подразумевает штробление стен, размещение кабеля и последующую отделку, чтобы придать пространству эстетичный вид.
На каком принципе это работает?
В системе задействованы три контакта:
Это тоже вполне возможно. Такой принцип подойдет в пространстве с длинным коридором с несколькими дверями. В такой ситуации удобно ко всем выходам монтировать по отдельному выключателю.
Основные требования инструкции по подключению:
- Механизма понадобится три: проходные с одним перекрестным (соединенным с двумя кнопками).
- Все делается так, как было описано выше (при наличии трех контактов). Перекрестный снабжен четырьмя жилами, и следовательно, столько же у него контактов.
Важно! Число точек управления одной лампой возможно какое угодно. Но есть нюанс – множество точек коммутации (соединения) в распределительной коробке. И, чтобы избежать путаницы, надо корректно маркировать все жилы от разных выключателей.
Как правило, перекрестный выключатель монтируют между проходными и присоединяют поэтапно:
- Проходные соединяют с общим кабелем и светильником по приведенному ранее принципу.
- Перекрестный соединяют по двум проводам с обеих сторон. Поэтому у него четыре выхода, из расчета: по паре на каждый выключатель.
- Внутри него размещено два ключа (это объясняет наличие двух кнопок на панельной поверхности): один присоединяет фазы зеленого цвета, второй — красного. Все они работают автономно.
Заметим еще, что у приборов различных брендов размещение клемм сделано с разными вариациями. Чтобы понять схему подключения, нужно отыскать ее на задней стенке прибора. При ее отсутствии там, нужно изучить упаковку. Если и там нет, следует вскрыть прибор и понажимать клавиши. Вы увидите, какой тумблер к какой клемме относится. Исходя из этого и нужно присоединять кабеля.
Есть дополнительный нюанс. Применяя одну совокупность проходных выключателей, вы можете задействовать различные группы источников света. Так, чтобы по одной цепи координировать работу двух групп ламп, надо применять не одинарные проходные выключатели, а двойные, имеющие две кнопки. Одновременно с этим все будут снабжены шестью контактами: двумя входными, четырьмя промежуточными для взаимного соединения.
Фактически, это пара одинарных механизмов, вмонтированных в единый корпус. Если нужно задействовать обе группы ламп сразу, нажимают одновременно две кнопки на панельной поверхности. Да, в принципах подключения электроприборов этой разновидности разобраться не всегда просто, но вполне реально.
ИтогиИспользование проходных выключателей всегда выгодно и экономично, что давно доказано практикой. Это главное предназначение таких приборов. Но, помимо прочего, значительно снижается потребление энергии, и сегодня это особенно актуально. Как было показано в статье, схема подключения проходного выключателя не столь и сложна, поэтому вы сможете выполнить все самостоятельно. Основное, на что нужно обратить внимание, – правильное присоединение контактов друг к другу. Разобраться в этом можно ориентируясь по цвету жил. Все в ваших руках. А выгоду вы ощутите уже скоро!
160. Устройство и техническая характеристика этажного переключателя влифте
3.4. АППАРАТУРА УПРАВЛЕНИЯ ЛИФТОМ
Этажные переключатели, применяемые в лифтах, относятся к датчикам, как и конечные выключатели, датчики путевые и загрузки кабины. Для примера на ряс. 41 дан трехпозиционный переключатель ПЭ-1. Он используется для выбора направления движения кабины в зависимости от положения относительно этажа вызова или назначения или для остановки кабины. Этажный переключатель (см. рис. 41) состоит из корпуса, внутри которого помещена контактная система, и поворотного рычага с роликом. Рычаг может занимать три фиксированных положения: среднее I, правое II и левое III и холостой ход IV. При подходе кабины к этажному переключателю ролик его попадает в раствор фигурной отводки, которая поворачивает рычаг из одного положения в другое.
На односкоростных лифтах основное назначение этажных переключателей заключается в том, чтобы автоматически остановить кабину на заданном этаже, а также подготовить электрическую схему лифта для движения кабины в любом направлении. Техническая характеристика этажиых переключателей и путевых датчиков: тип ПЭ-1 — переключатель этажный; напряжение сети, В — ПО и 220; ток включения и отключения, А — постоянный 0,5, переменный 1; коммутационный элемент — блок-контакт ЛКБ-31, применяется на всех типах лифтов со скоростью до 1 м/с в качестве этажного и конечного выключателей.
Этажные переключатели устанавливают на каждом этаже шахты и крепят к площадкам. Площадка кронштейном соединена с направляющей кабиной. Этажный переключатель устанавливают так, чтобы при нахождении кабины на этажной площадке ролик переключателя находился посередине прямолинейного участка фигурной отводки. Зазор между торцом ролика и задней стенкой отводки должен быть не менее 15 мм, а боковые стенки отводки должны удерживать ролик по всей его ширине. В лифтах пассажирских со скоростью 0,71 м/с двигатель на малую скорость переключает этажный переключатель, а останавливает кабниу на этажной площадке датчик точного останова (ДЧТО), устанавливаемый на кабине. В качестве датчиков ДЧТО применяют ДПЭ-1014.2/1 — датчик путевой этажный. В этом случае в шахте на каждом этаже располагают магнитный шунт или металлическую пластину.
Рис. 41. Устройство этажного переключателя типа
ПЭ-1
1 — резиновый ролик; 2 — рычаг; 3 — нижний рычаг; 4 — шток блок-контакта
ЛКБ-31; 5—корпус этажного переключателя; 6, 8 — блок-контакты ЛКБ-31; 7,
9 — винты: 10 —рамка; 11 — кулачок
Переключатели, адаптированные для людей с ограниченными возможностями
Home> Переключатели — АдаптивныеДети и взрослые с ограниченными двигательными возможностями по-прежнему могут использовать технику через специальные переключатели. Эти переключатели, адаптированные для людей с ограниченными возможностями, могут использоваться для управления бытовой техникой, приборами, игрушками, обучающими устройствами и различными типами электронных устройств. Перед тем, как вы зайдете в наш интернет-магазин, вот несколько фактов, которые помогут вам выбрать лучший тип вспомогательных переключателей для инвалидов.
— Выберите категорию — Переключатели для рук, пальцев и телаОсвещение, вибрация и музыка Расширить всеАктивировать
Связь
Разработка
Обучайте
Играть
Что такое адаптивные переключатели?
Адаптивный коммутатор — это устройство доступа, которое позволяет людям с ограниченными возможностями передвижения использовать технологии и управлять электронными устройствами.Вместо того, чтобы человек выполнял сложные действия, такие как поворот ручки, адаптивные переключатели предложат более простые решения для перемещения, такие как нажатие кнопки. Адаптер-переключатель можно использовать для игрушек, бытовой техники, средств голосовой связи, компьютеров и многого другого.
Адаптивные переключатели для особых нужд обеспечивают интерфейс между технологией и человеком с ограниченными возможностями. Они модифицируют обычный переключатель, чтобы дать человеку доступ, и разработаны с учетом уникальных способностей человека.Когда учащиеся с ограниченными возможностями используют такие переключатели, они могут работать более независимо и активно участвовать дома, в школе или по соседству.
Различные типы адаптивных переключателей для людей с ограниченными возможностями
Адаптивные переключатели можно разделить на категории по способу использования, их уникальным функциям, реакции, необходимой для создания действия переключения, и типу помощи, которую они предоставляют. Некоторые из категорий доступных сегодня адаптивных переключателей и вспомогательных технологий включают следующее:
- Ручные, пальцевые и телесные переключатели: Разнообразные переключатели, которые позволяют людям с ограниченными движениями получать доступ к устройствам с помощью малейшего движения пальца или запястья.Еще одно устройство из этой категории — джойстик. Его можно установить на кончик подлокотника. Джойстики можно использовать для активации более чем одного типа устройств, перемещая джойстик в разных направлениях. Тот же джойстик можно запрограммировать для активации телефона, планшета, телевизора или множества устройств с поддержкой Bluetooth.
- Выключатели света: Оптические выключатели активируются движением глаз. Переключатель открыт, пока пользователь не моргнет. Как только пользователь моргает, он прерывает инфракрасный луч, и переключатель замыкается.
- Звуковые переключатели: Звуковые переключатели позволяют людям с ограниченными движениями использовать свой голос или любой другой звук для управления переключателем. Простое произнесение «аааа» может заставить переключатель выполнить желаемое действие.
- Переключатели с подушкой: Переключатели с подушкой обычно имеют мягкую пену, которая служит поверхностью активации. При нажатии на мягкую поверхность происходит тактильная обратная связь и слышен щелчок. Переключатель может активироваться головой, плечами, руками или руками.
- Пластинчатые переключатели: Пластинчатые переключатели — это большие кнопочные переключатели, которые подходят для людей, которые не могут использовать маленькие кнопки и элементы управления на большинстве адаптированных устройств. Обычно они имеют очень большую кнопку, которая эргономично спроектирована так, чтобы реагировать на легчайшие прикосновения.
- Переключатели «блюдце»: Переключатели «блюдце» — это переключатели способностей, специально разработанные для тех, кто не может контролировать или поддерживать движения руки или запястья, необходимые для активации традиционных пластинчатых переключателей.Переключатели блюдца активируются одним легким прикосновением, а некоторые из них могут быть повернуты под углом, чтобы приспособиться к различным способностям.
- Переключатели рта, глотка и затяжки: Эти переключатели оснащены мундштуком, который позволяет пользователю давать команды глотком или затяжкой. Отрицательное давление, создаваемое глотком, и положительное давление, создаваемое затяжкой, заставляют переключатель включаться или выключаться.
- Переключатели для инвалидных колясок и прикроватные тумбочки: Эти переключатели устанавливаются на подлокотнике инвалидного кресла или прикрепляются к кровати пользователя.Некоторые переключатели активируются пальцами, в то время как другие активируются движением плеча, движением шеи, звуком или вибрацией.
Для чего можно использовать адаптивные переключатели?
Адаптивные переключатели могут использоваться для управления широким спектром бытовых приборов. Они позволяют людям с ограниченной моторикой использовать устройства с недоступными для них кнопками. Примеры использования адаптивных переключателей:
- Игрушки-возбудители
- Работа с обучающими устройствами
- Использование компьютеров
- Оперативное телевидение и радио
- Активация выключателей света
- Управление инвалидной коляской
- Использование кухонной техники
- Активация устройств генерации речи
Как выбрать правильный адаптивный переключатель?
Если вам нужно выбрать адаптивный переключатель для любимого человека, обратите внимание на несколько важных факторов:
- Действия, необходимые для использования переключателя: Человек, использующий переключатель, не должен испытывать напряжения или усталости при его использовании.
- Часть тела, которую будет использовать человек: Выберите переключатель, которым пользователь будет управлять с любой из своих уникальных способностей.
- Диапазон движения: Если диапазон движений человека небольшой, переключатель должен быть активирован простым и коротким движением.
Каковы преимущества адаптивных коммутаторов?
Адаптивные переключатели помогают людям с ограниченными физическими возможностями пользоваться следующими преимуществами:
- Большая независимость и повышение самооценки
- Улучшение связи с опекунами
- Повышение уровня развития мозга у детей
- Лучший доступ к технологиям и компьютерам
- Способность использовать свои ограниченные способности для выполнения учебных заданий
Интернет-магазин адаптивных переключателей для ваших близких
Просмотрите наш обширный ассортимент адаптивных переключателей, разработанных, чтобы помочь вашим близким использовать и активировать широкий спектр устройств.Мы также можем помочь вам создать уникальные и персонализированные переключатели, если вы не найдете тот, который подходит для вашего любимого человека. Свяжитесь с нами сегодня, чтобы получить более подробную информацию о выборе адаптивных переключателей.
Адаптированный пластинчатый переключатель для особых нужд
Главная> Переключатели — Адаптивные> Пластинчатые переключателиАдаптивные пластинчатые переключатели предназначены для помощи взрослым и детям с ограниченными двигательными возможностями. Когда у человека плохая моторика или его руки не могут обеспечить достаточную силу или давление, можно использовать пластинчатые переключатели для активации адаптированных игрушек и игр, обучающих устройств и адаптированных электронных устройств.
Наша вспомогательная технология пластинчатого переключателя уникальна тем, что имеет очень тонкую пластиковую крышку, которая активируется относительно легким прикосновением.
Расширить всеАктивировать
Связь
Разработка
Обучайте
Играть
- Кнопка Click SwitchSKU # 775W
ВРЕМЕННО НЕДОСТУПЕН Иногда лучше всего просто. Этот надежный маленький переключатель обеспечивает мгновенный выход всего за 40 граммов давления!
45 долларов.95 — 105,95 долл. США Эргономичный дизайн, позволяющий реагировать даже на легчайшие прикосновения, этот ярко окрашенный пластинчатый переключатель дает пользователям возможность самостоятельно управлять игрушками и устройствами. Товар # 810 также доступен по сниженной цене, если вы заказываете его в рамках специального предложения Switch — # 736W
. 58,95 долл. США – 150,95 долл. США- Радужные переключателиSKU # 7220W
Малейшее прикосновение к этим красочным эргономичным переключателям активирует любое адаптированное устройство.
36,95 долл. США – 131,95 долл. США
Как работают адаптивные пластинчатые переключатели?
Адаптивный тарельчатый переключатель обеспечивает интерфейс между человеком с ограниченными возможностями и адаптированным инструментом, игрушкой или устройством, произведенным компанией Enabling Devices. Он также работает путем модификации стандартного переключателя, поставляемого с устройством, чтобы человек с особыми потребностями мог получить к нему доступ.
Пластинчатый переключатель изменяет взаимодействие устройства с обычными кнопками, которые человек с плохой моторикой не может использовать.Вместо того, чтобы бороться с крошечными элементами управления на устройстве, пользователь может очень легким прикосновением нажать переключатель пластины, и устройство включится.
Почему адаптивные пластинчатые переключатели полезны для людей с ограниченными возможностями
Адаптивные пластинчатые переключатели для особых нужд позволяют людям делать больше. Например, они имеют широкую область активации и очень чувствительную кнопку, поэтому пользователь может легко активировать подключенное устройство. Другие преимущества:
- Переключатель срабатывает быстро благодаря световой мембране.
- Утомление практически отсутствует, даже когда пользователь нажимает кнопку активации.
- Переключатель может использоваться людьми с плохой координацией и двигательными навыками.
Преимущества адаптивных тарельчатых переключателей для игрушек и товаров
Пластинчатые переключатели позволяют людям со слабой координацией и ограниченным двигательным контролем наслаждаться большей независимостью. Дети и взрослые могут использовать эти переключатели для:
- Управляющие игрушки и игры
- Работа с различными обучающими устройствами
- Используйте компьютеры продуктивно
- Используйте адаптированное радио
- Активировать устройства генерации речи
Кроме того, эти переключатели позволяют пользователям пользоваться:
- Повышенная независимость
- Лучшее общение с семьей и друзьями
- Улучшение развития мозга
- Доступ к обучающим устройствам
Приобретите адаптивные пластинчатые переключатели в Интернете по адресу: Enabling Devices
Покупка адаптивных тумблеров в нашем интернет-магазине — разумное решение.В Enating Devices мы оцениваем потребности наших клиентов, прежде чем проектировать и производить наши первоклассные продукты. Мы также можем персонализировать новый дизайн в соответствии с потребностями наших клиентов. Мы производим широкий ассортимент игрушек и устройств, которые работают с пластинчатыми переключателями. Мы также адаптируем игрушки, подходящие для детей с ограниченными возможностями, которые работают с пластинчатыми переключателями.
Мы работаем в партнерстве со специальными педагогами, учителями и школами, которые обслуживают потребности людей с ограниченными возможностями.Это помогает нам знать потребности детей и разрабатывать переключатели и продукты, которые помогают им уникальным образом.
В дополнение к пластинчатым переключателям у нас есть широкий спектр адаптированных переключателей, таких как глоток и затяжка, мигание глаз, активация подушки, звук и вибрация, переключатели гамбола и джамбо. Более четырех десятилетий мы являемся первопроходцами в разработке инновационных продуктов, которые помогают детям и взрослым с ограниченными возможностями. Если вы все еще сомневаетесь, посмотрите наши обучающие и поясняющие видео, чтобы узнать больше о том, как работают наши продукты.
Свяжитесь с нами сейчас для получения дополнительной информации о пластинчатых переключателях
Если вы не уверены, подходит ли адаптивный переключатель плиты для вашего ребенка или ученика, свяжитесь с нами. Мы готовы предложить вам бесплатный профессиональный совет о том, как можно использовать вспомогательные технологии, чтобы сделать жизнь ваших близких более комфортной и полноценной.
Переключатели, адаптированные для людей с ограниченными возможностями
Главная> Переключатели — Адаптивные> Страница 2 — Выберите категорию — Переключатели для рук, пальцев и телаОсвещение, вибрация и музыка Расширить всеАктивировать
Связь
Разработка
Обучайте
Играть
Принадлежность для переключателя затяжки и затяжки № 970 и переключателя захвата и затяжки № 700.Поставляется в упаковке по 20.
$ 21.95- Переключатель глазного морганияSKU # 9008
Управляйте коммуникаторами, переключайте компьютеры или игрушки в мгновение ока с помощью этого сенсорного переключателя.
$ 164.95 - Кнопка изоляции пальцев SKU # 716
Утопленная кнопка на этом переключателе уникальной конструкции способствует развитию навыков мелкой моторики и изоляции пальцев, необходимых для овладения навыками работы с компьютерами и устройствами с сенсорным экраном. Этот продукт также доступен по сниженной цене, если вы заказываете его в рамках специального предложения Switch — # 736W
. 61 доллар.95 Переносной выключатель для людей с ограниченными физическими возможностями. Малейшее движение переключателя активирует устройство.
$ 83.95- Выключатели для жевательной резинки с блесткамиSKU # 7830W
Жевательные резинки с блестками добавляют визуальный интерес и немного гламура! Выберите один из четырех цветовых вариантов или угостите своих учеников всеми четырьмя. # 7830B, G, M&P Первоначальная цена: 53,95 доллара. ОКОНЧАТЕЛЬНАЯ ПРОДАЖА — ВОЗВРАТУ. # 7830Y Первоначальная цена: 199,95 $. ОКОНЧАТЕЛЬНАЯ ПРОДАЖА — ВОЗВРАТУ.
37,95 долл. США – 139,95 долл. США Вы получите удовольствие от нашего Gooshy Switch! Эта мягкая, мягкая, блестящая подушка бывает двух типов. Товар № 634 с распродажи — Первоначальная цена: 91,95 доллара. ОКОНЧАТЕЛЬНАЯ ПРОДАЖА — ВОЗВРАТУ.
69,95 долл. США – 138,95 долл. США- Переключатель захвата и затяжкиSKU # 700
Этот пневматический переключатель, идеально подходящий для людей с серьезными проблемами мобильности, активируется легким сжатием виниловой ручки или затяжкой трубки для рта.Чтобы просмотреть аксессуары для этого товара, перейдите на вкладку аксессуаров ниже.
$ 109.95 - Переключатель Gumball на креплении Easy Flex SKU # 1015
Мы добавили наш популярный переключатель Gumball на крепление Easy Flex. Согните гибкий рычаг и установите переключатель в любом месте.
$ 99.95 - Коммутаторы GumballSKU # 782W
Эти самые продаваемые переключатели, получившие признание за высокое качество и надежность, имеют поверхность активации 2½ дюйма. Чтобы просмотреть аксессуары для этого товара, перейдите на вкладку аксессуаров ниже.Товар № 782R также доступен по сниженной цене, если вы заказываете его в рамках специального предложения коммутатора — № 736W
. 55,95 долл. США – 251,95 долл. США Идеально подходит для пользователя, который не может активировать переключатель вручную, этот монтируемый переключатель может быть активирован очень легким нажатием, а также маневренным при давлении со стороны колена, локтя или другой части тела.
$ 76.95
Что такое адаптивные переключатели?
Адаптивный коммутатор — это устройство доступа, которое позволяет людям с ограниченными возможностями передвижения использовать технологии и управлять электронными устройствами.Вместо того, чтобы человек выполнял сложные действия, такие как поворот ручки, адаптивные переключатели предложат более простые решения для перемещения, такие как нажатие кнопки. Адаптер-переключатель можно использовать для игрушек, бытовой техники, средств голосовой связи, компьютеров и многого другого.
Адаптивные переключатели для особых нужд обеспечивают интерфейс между технологией и человеком с ограниченными возможностями. Они модифицируют обычный переключатель, чтобы дать человеку доступ, и разработаны с учетом уникальных способностей человека.Когда учащиеся с ограниченными возможностями используют такие переключатели, они могут работать более независимо и активно участвовать дома, в школе или по соседству.
Различные типы адаптивных переключателей для людей с ограниченными возможностями
Адаптивные переключатели можно разделить на категории по способу использования, их уникальным функциям, реакции, необходимой для создания действия переключения, и типу помощи, которую они предоставляют. Некоторые из категорий доступных сегодня адаптивных переключателей и вспомогательных технологий включают следующее:
- Ручные, пальцевые и телесные переключатели: Разнообразные переключатели, которые позволяют людям с ограниченными движениями получать доступ к устройствам с помощью малейшего движения пальца или запястья.Еще одно устройство из этой категории — джойстик. Его можно установить на кончик подлокотника. Джойстики можно использовать для активации более чем одного типа устройств, перемещая джойстик в разных направлениях. Тот же джойстик можно запрограммировать для активации телефона, планшета, телевизора или множества устройств с поддержкой Bluetooth.
- Выключатели света: Оптические выключатели активируются движением глаз. Переключатель открыт, пока пользователь не моргнет. Как только пользователь моргает, он прерывает инфракрасный луч, и переключатель замыкается.
- Звуковые переключатели: Звуковые переключатели позволяют людям с ограниченными движениями использовать свой голос или любой другой звук для управления переключателем. Простое произнесение «аааа» может заставить переключатель выполнить желаемое действие.
- Переключатели с подушкой: Переключатели с подушкой обычно имеют мягкую пену, которая служит поверхностью активации. При нажатии на мягкую поверхность происходит тактильная обратная связь и слышен щелчок. Переключатель может активироваться головой, плечами, руками или руками.
- Пластинчатые переключатели: Пластинчатые переключатели — это большие кнопочные переключатели, которые подходят для людей, которые не могут использовать маленькие кнопки и элементы управления на большинстве адаптированных устройств. Обычно они имеют очень большую кнопку, которая эргономично спроектирована так, чтобы реагировать на легчайшие прикосновения.
- Переключатели «блюдце»: Переключатели «блюдце» — это переключатели способностей, специально разработанные для тех, кто не может контролировать или поддерживать движения руки или запястья, необходимые для активации традиционных пластинчатых переключателей.Переключатели блюдца активируются одним легким прикосновением, а некоторые из них могут быть повернуты под углом, чтобы приспособиться к различным способностям.
- Переключатели рта, глотка и затяжки: Эти переключатели оснащены мундштуком, который позволяет пользователю давать команды глотком или затяжкой. Отрицательное давление, создаваемое глотком, и положительное давление, создаваемое затяжкой, заставляют переключатель включаться или выключаться.
- Переключатели для инвалидных колясок и прикроватные тумбочки: Эти переключатели устанавливаются на подлокотнике инвалидного кресла или прикрепляются к кровати пользователя.Некоторые переключатели активируются пальцами, в то время как другие активируются движением плеча, движением шеи, звуком или вибрацией.
Для чего можно использовать адаптивные переключатели?
Адаптивные переключатели могут использоваться для управления широким спектром бытовых приборов. Они позволяют людям с ограниченной моторикой использовать устройства с недоступными для них кнопками. Примеры использования адаптивных переключателей:
- Игрушки-возбудители
- Работа с обучающими устройствами
- Использование компьютеров
- Оперативное телевидение и радио
- Активация выключателей света
- Управление инвалидной коляской
- Использование кухонной техники
- Активация устройств генерации речи
Как выбрать правильный адаптивный переключатель?
Если вам нужно выбрать адаптивный переключатель для любимого человека, обратите внимание на несколько важных факторов:
- Действия, необходимые для использования переключателя: Человек, использующий переключатель, не должен испытывать напряжения или усталости при его использовании.
- Часть тела, которую будет использовать человек: Выберите переключатель, которым пользователь будет управлять с любой из своих уникальных способностей.
- Диапазон движения: Если диапазон движений человека небольшой, переключатель должен быть активирован простым и коротким движением.
Каковы преимущества адаптивных коммутаторов?
Адаптивные переключатели помогают людям с ограниченными физическими возможностями пользоваться следующими преимуществами:
- Большая независимость и повышение самооценки
- Улучшение связи с опекунами
- Повышение уровня развития мозга у детей
- Лучший доступ к технологиям и компьютерам
- Способность использовать свои ограниченные способности для выполнения учебных заданий
Интернет-магазин адаптивных переключателей для ваших близких
Просмотрите наш обширный ассортимент адаптивных переключателей, разработанных, чтобы помочь вашим близким использовать и активировать широкий спектр устройств.Мы также можем помочь вам создать уникальные и персонализированные переключатели, если вы не найдете тот, который подходит для вашего любимого человека. Свяжитесь с нами сегодня, чтобы получить более подробную информацию о выборе адаптивных переключателей.
Как работает коммутатор?
Сетевые концентраторы и коммутаторы
Сетевой концентратор — это центральная точка подключения устройств в локальной сети или LAN. Но есть ограничение на объем полосы пропускания, который пользователи могут совместно использовать в сети на основе концентратора. Чем больше устройств добавлено к сетевому концентратору, тем дольше данные достигают места назначения.Коммутатор позволяет избежать этих и других ограничений сетевых концентраторов.
Большая сеть может включать в себя несколько коммутаторов, которые соединяют вместе разные группы компьютерных систем. Эти коммутаторы обычно подключаются к маршрутизатору, который позволяет подключенным устройствам выходить в Интернет.
Что такое роутер и как он работает в сети?
В то время как коммутаторы позволяют различным устройствам в сети обмениваться данными, маршрутизаторы позволяют обмениваться данными между разными сетями.
Маршрутизатор — это сетевое устройство, которое маршрутизирует пакеты данных между компьютерными сетями. Маршрутизатор может подключать сетевые компьютеры к Интернету, поэтому несколько пользователей могут совместно использовать соединение. Маршрутизаторы помогают соединить сети внутри организации или соединить сети нескольких филиалов. А роутер работает диспетчером. Он направляет трафик данных, выбирая лучший маршрут для передачи информации по сети, чтобы она передавалась с максимальной эффективностью.
Как настроить сетевой коммутатор с маршрутизатором?
Вы можете обнаружить, что вам нужно увеличить количество портов, которые можно подключить к вашему маршрутизатору, чтобы вы могли настроить сетевой коммутатор для подключения к вашему маршрутизатору.Сетевой коммутатор подключается к маршрутизатору через один из портов маршрутизатора, увеличивая количество устройств в сети небольшого офиса, таких как настольные компьютеры, принтеры, ноутбуки и т. Д., Которые имеют проводное подключение к Интернету.
Начало работы с подходящим сетевым устройством Обратитесь к консультанту по продажам Cisco, который понимает ваши конкретные требования. Вы получите безопасную, надежную и доступную сеть, поддерживаемую Cisco и настроенную в соответствии с вашими потребностями сегодня, что даст вам четкий путь в будущее.
Что такое сетевой коммутатор и как он работает?
Сегодня сетинеобходимы для поддержки предприятий, обеспечения связи и развлечений — этот список можно продолжать и продолжать. Основным общим элементом сетей является сетевой коммутатор, который помогает подключать устройства с целью совместного использования ресурсов.
Что такое сетевой коммутатор?
Сетевой коммутатор — это устройство, которое работает на уровне канала передачи данных модели OSI — уровне 2.Он принимает пакеты, отправляемые устройствами, которые подключены к его физическим портам, и отправляет их снова, но только через порты, которые ведут к устройствам, для которых предназначены пакеты. Они также могут работать на сетевом уровне — уровне 3, где происходит маршрутизация.
Коммутаторы являются обычным компонентом сетей, основанных, среди прочего, на Ethernet, Fibre Channel, асинхронном режиме передачи (ATM) и InfiniBand. В целом, однако, сегодня большинство коммутаторов используют Ethernet.
Как работает сетевой коммутатор?
Как только устройство подключено к коммутатору, коммутатор записывает свой MAC-адрес управления доступом к среде передачи, код, который записан в карту сетевого интерфейса (NIC) устройства, которая подключается к кабелю Ethernet, который подключается к коммутатору.Коммутатор использует MAC-адрес, чтобы определить, с какого подключенного устройства отправляются исходящие пакеты и куда доставлять входящие пакеты.
Таким образом, MAC-адрес идентифицирует физическое устройство в отличие от IP-адреса сетевого уровня (уровень 3), который может быть назначен устройству динамически и изменяться с течением времени.
Когда устройство отправляет пакет другому устройству, оно входит в коммутатор, и коммутатор считывает его заголовок, чтобы определить, что с ним делать. Он сопоставляет адрес или адреса назначения и отправляет пакет через соответствующие порты, ведущие к устройствам назначения.
Чтобы уменьшить вероятность коллизий между сетевым трафиком, идущим к коммутатору и подключенному устройству и от него одновременно, большинство коммутаторов предлагают полнодуплексные функции, при которых пакеты, поступающие от устройства и отправляемые на него, имеют доступ к полной пропускной способности соединение переключателя. (Представьте, как два человека разговаривают по мобильному телефону, а не по рации).
Хотя это правда, что коммутаторы работают на уровне 2, они также могут работать на уровне 3, который необходим им для поддержки виртуальных локальных сетей (VLAN), логических сегментов сети, которые могут охватывать подсети.Чтобы трафик попадал из одной подсети в другую, он должен проходить между коммутаторами, и этому способствуют возможности маршрутизации, встроенные в коммутаторы.
Коммутаторы и концентраторы
Концентратор также может соединять несколько устройств вместе с целью совместного использования ресурсов, а набор устройств, подключенных к концентратору, известен как сегмент LAN.
Концентратор отличается от коммутатора тем, что пакеты, отправленные с одного из подключенных устройств, транслируются на все устройства, подключенные к концентратору.В коммутаторе пакеты направляются только на порт, ведущий к устройству, которому они адресованы.
Коммутаторы обычно подключают сегменты LAN, поэтому к ним подключаются концентраторы. Коммутаторы фильтруют трафик, предназначенный для устройств в том же сегменте LAN. Благодаря этому интеллекту коммутаторы более эффективно используют свои собственные ресурсы обработки, а также пропускную способность сети.
Коммутаторы и маршрутизаторы
Коммутаторы иногда путают с маршрутизаторами, которые также предлагают пересылку и маршрутизацию сетевого трафика, отсюда и их название.Но они делают это с другой целью и в другом месте.
Маршрутизаторыработают на уровне 3 — сетевом уровне — и используются для подключения сетей к другим сетям.
Самый простой способ понять разницу между коммутаторами и маршрутизаторами — это подумать о локальных и глобальных сетях. Устройства подключаются локально через коммутаторы, а сети подключаются к другим сетям через маршрутизаторы. Если вы думаете об общем пути, по которому пакет может попасть в Интернет, например: устройство> концентратор> коммутатор> маршрутизатор> Интернет, это тоже должно помочь.
Конечно, бывают случаи, когда функции коммутации встроены в оборудование маршрутизатора, и маршрутизатор также выполняет роль коммутатора.
Самый простой случай — это подумать о домашнем беспроводном маршрутизаторе. Он направляет к широкополосному соединению через свой порт WAN, но обычно он также имеет дополнительные порты Ethernet, которые можно использовать для подключения кабеля Ethernet к компьютеру, телевизору, принтеру или даже игровой консоли. В то время как другие устройства в сети, такие как другие ноутбуки и телефоны, подключаются через маршрутизатор Wi-Fi, он по-прежнему предлагает функции переключения через локальную сеть.Таким образом, маршрутизатор, по сути, также является коммутатором. И вы даже можете подключить к маршрутизатору отдельный коммутатор, чтобы обеспечить доступ к Интернету и локальной сети для дополнительных устройств.
Типы коммутаторов
Коммутаторы различаются по размеру в зависимости от того, сколько устройств вам нужно подключить в определенной области, а также от типа скорости / пропускной способности сети, необходимой для этих устройств. В небольшом офисе или домашнем офисе обычно достаточно четырех- или восьмипортового коммутатора, но для более крупных развертываний вы обычно видите коммутаторы до 128 портов.Форм-фактор меньшего коммутатора — это устройство, которое можно разместить на рабочем столе, но коммутаторы также можно монтировать в стойку для размещения в коммутационном шкафу, центре обработки данных или серверной ферме. Размеры монтируемых в стойку коммутаторов варьируются от 1U до 4U, но также доступны коммутаторы большей площади. Коммутаторы
также различаются по скорости сети, которую они предлагают: от Fast Ethernet (10/100 Мбит / с), Gigabit Ethernet (10/100/1000 Мбит / с), 10 Gigabit (10/100/1000/10000 Мбит / с) и даже 40 /. Скорость 100 Гбит / с. Выбор скорости зависит от пропускной способности, необходимой для поддерживаемых задач.
Коммутаторы также различаются по своим возможностям. Вот три типа.
Неуправляемые
Неуправляемые коммутаторы — это самые простые коммутаторы с фиксированной конфигурацией. Как правило, они работают по принципу plug-and-play, что означает, что у них есть несколько вариантов, из которых пользователь может выбирать. У них могут быть настройки по умолчанию для таких функций, как качество обслуживания, но их нельзя изменить. Плюс в том, что неуправляемые коммутаторы относительно недороги, но отсутствие у них функций делает их непригодными для большинства корпоративных применений.
Управляемые
Управляемые коммутаторы предлагают больше функций и возможностей для ИТ-специалистов и чаще всего встречаются в бизнес-среде или на предприятии. Управляемые коммутаторы имеют интерфейсы командной строки (CLI) для их настройки. Они поддерживают агентов простого протокола управления сетью (SNMP), которые предоставляют информацию, которая может использоваться для устранения сетевых проблем.
Они также могут поддерживать виртуальные локальные сети, настройки качества обслуживания и IP-маршрутизацию. Безопасность также лучше, защищая все типы трафика, с которым они работают.
Из-за своих расширенных функций управляемые коммутаторы стоят намного дороже, чем неуправляемые коммутаторы.
Интеллектуальные или интеллектуальные коммутаторы
Интеллектуальные или интеллектуальные коммутаторы — это управляемые коммутаторы, у которых есть некоторые функции, выходящие за рамки того, что предлагает неуправляемый коммутатор, но меньше, чем у управляемого коммутатора. Таким образом, они более сложны, чем неуправляемые коммутаторы, но при этом дешевле, чем полностью управляемый коммутатор. Как правило, в них отсутствует поддержка доступа по telnet, и они имеют веб-интерфейс, а не интерфейс командной строки.Другие варианты, такие как VLAN, могут не иметь такого количества функций, как те, которые поддерживаются полностью управляемыми коммутаторами. Но поскольку они менее дорогие, они могут хорошо подходить для небольших сетей с меньшими финансовыми ресурсами и с меньшими потребностями в функциях.
Функции управления
Полный список функций и возможностей сетевого коммутатора будет зависеть от производителя коммутатора и любого дополнительного программного обеспечения, но в целом коммутатор предлагает профессионалам следующие возможности:
- Включение и отключение определенных портов на переключателе.
- Настройте параметры дуплекса (половинный или полный), а также пропускную способность.
- Установить уровни качества обслуживания (QoS) для определенного порта.
- Включите фильтрацию MAC-адресов и другие функции контроля доступа.
- Настроить SNMP-мониторинг устройств, включая состояние канала.
- Настройте зеркалирование портов для мониторинга сетевого трафика.
Другое применение
В более крупных сетях коммутаторы часто используются как способ разгрузки трафика в аналитических целях.Это может быть важно для безопасности, поскольку коммутатор можно разместить перед маршрутизатором глобальной сети, прежде чем трафик попадет в локальную сеть. Он может облегчить обнаружение вторжений, аналитику производительности и брандмауэр. Во многих случаях зеркальное отображение портов используется для создания зеркального отображения данных, проходящих через коммутатор, прежде чем они будут отправлены, например, в систему обнаружения вторжений или анализатор пакетов.
В своей основе, однако, это простая задача для сетевого коммутатора — быстро и эффективно доставлять пакеты с компьютера A на компьютер B, независимо от того, расположены ли компьютеры в коридоре или на другом конце света.Несколько других устройств вносят свой вклад в эту доставку, но коммутатор является важной частью сетевой архитектуры.
Присоединяйтесь к сообществам Network World на Facebook и LinkedIn, чтобы комментировать самые важные темы.Copyright © 2020 IDG Communications, Inc.
Как поменять телефоны в своей учетной записи
Как поменять телефоны в аккаунте
Verizon позволяет легко переключать устройства с помощью другой линии в вашей учетной записи. Это гарантирует, что каждый человек сохранит свой номер телефона и план, но получит замененное устройство.
Войдите в My Verizon, затем выберите Активировать или переключить устройство в меню «Мои устройства» на панели навигации My Verizon.Выберите переключатель из вариантов на странице. Затем выберите два устройства, которые вы хотите переключить, и щелкните , затем .
Если текущая защита оборудования несовместима с телефоном, на который вы переключаетесь, вам будет предложено выбрать новую защиту оборудования и подтвердить, чтобы просмотреть внесенные вами изменения. Также существует вероятность, что при переключении устройств тарифный план каждого устройства может быть несовместим. В этом случае вам будет предложено изменить тарифный план.Выберите нужные варианты тарифного плана и нажмите Подтвердить . Просмотрите свои изменения и нажмите Подтвердить изменения функций и плана .
Затем вам будет предложено создать резервную копию и перенести ваши контакты и медиафайлы. Есть несколько методов на выбор, щелкните, чтобы получить инструкции для каждого из них. Вы захотите сделать это для обоих устройств. По завершении нажмите продолжить .
Перед тем, как завершить обмен, важно отметить, что его нельзя отменить. Перед завершением процесса убедитесь, что оба ваших устройства выключены.Щелкните Swap Devices , чтобы автоматически поменять местами телефоны. Щелкните Да , чтобы подтвердить, что оба устройства выключены, и вы готовы их поменять местами.
После завершения переключения следуйте инструкциям на экране помощника по настройке на каждом телефоне, чтобы завершить активацию и настройку. Затем вам нужно набрать # 832 , чтобы сделать бесплатный тестовый звонок, чтобы подтвердить голосовую активацию, и запустить свой интернет-браузер, чтобы подтвердить подключение для передачи данных. Если ваши тесты не увенчались успехом, нажмите Чат с нами кнопку в правом нижнем углу этой страницы, чтобы связаться с одним из наших представителей.
сетевых устройств (концентратор, повторитель, мост, коммутатор, маршрутизатор, шлюзы и маршрутизатор)
1. Повторитель — Повторитель работает на физическом уровне. Его задача состоит в том, чтобы регенерировать сигнал в той же сети, прежде чем сигнал станет слишком слабым или искаженным, чтобы увеличить длину, до которой сигнал может быть передан по той же сети. Важно отметить, что репитеры не усиливают сигнал. Когда сигнал становится слабым, они копируют его бит за битом и регенерируют с исходной силой.Это двухпортовое устройство.
2. Концентратор — Концентратор в основном представляет собой многопортовый повторитель. Концентратор соединяет несколько проводов, идущих от разных ветвей, например, соединитель в звездообразной топологии, который соединяет разные станции. Концентраторы не могут фильтровать данные, поэтому пакеты данных отправляются на все подключенные устройства. Другими словами, домен коллизии всех хостов, подключенных через Hub, остается единым. Кроме того, у них нет интеллекта, чтобы найти лучший путь для пакетов данных, что приводит к неэффективности и потерям.
Типы концентраторов
- Активные концентраторы: — Это концентраторы, которые имеют собственный источник питания и могут очищать, повышать и ретранслировать сигнал вместе с сетью. Он служит как повторителем, так и центром коммутации. Они используются для увеличения максимального расстояния между узлами.
- Пассивный концентратор: — Это концентраторы, которые собирают проводку от узлов и источник питания от активного концентратора. Эти концентраторы ретранслируют сигналы в сеть, не очищая и не повышая их, и не могут использоваться для увеличения расстояния между узлами.
- Интеллектуальный концентратор: — Он работает как активные концентраторы и включает возможности удаленного управления. Они также обеспечивают гибкую скорость передачи данных для сетевых устройств. Это также позволяет администратору отслеживать трафик, проходящий через концентратор, и настраивать каждый порт в концентраторе.
3. Мост — Мост работает на уровне звена данных. Мост — это повторитель с дополнительной функцией фильтрации контента путем считывания MAC-адресов источника и назначения.Он также используется для соединения двух локальных сетей, работающих по одному и тому же протоколу. Он имеет один входной и один выходной порт, что делает его двухпортовым устройством.
Типы мостов
- Прозрачные мосты: — Это мост, в котором станции совершенно не знают о существовании моста, то есть о том, добавлен ли мост или удален из сети, реконфигурация моста станции не нужны. Эти мосты используют два процесса: i.е. переадресация моста и обучение мосту.
- Мосты маршрутизации от источника: — В этих мостах операция маршрутизации выполняется станцией-источником, и в кадре указывается, по какому маршруту следует следовать. Хост может обнаружить кадр, отправив специальный кадр, называемый кадром обнаружения, который распространяется по всей сети, используя все возможные пути к месту назначения.
4. Коммутатор — Коммутатор представляет собой многопортовый мост с буфером и конструкцией, которая может повысить его эффективность (большое количество портов означает меньший трафик) и производительность.Коммутатор — это устройство уровня канала передачи данных. Коммутатор может выполнять проверку ошибок перед пересылкой данных, что делает его очень эффективным, поскольку он не пересылает пакеты с ошибками и выборочно пересылает хорошие пакеты только на исправленный порт. Другими словами, коммутатор разделяет домен коллизии хостов, но домен широковещательной рассылки остается прежним.
5. Маршрутизаторы — Маршрутизатор — это устройство, подобное коммутатору, которое маршрутизирует пакеты данных на основе их IP-адресов. Маршрутизатор — это в основном устройство сетевого уровня.Маршрутизаторы обычно соединяют локальные и глобальные сети вместе и имеют динамически обновляемую таблицу маршрутизации, на основе которой они принимают решения о маршрутизации пакетов данных. Маршрутизатор разделяет широковещательные домены подключенных через него хостов.
6. Шлюз — Шлюз, как следует из названия, представляет собой проход для соединения двух сетей вместе, которые могут работать на разных сетевых моделях. По сути, они работают как агенты обмена сообщениями, которые берут данные из одной системы, интерпретируют их и передают в другую систему.Шлюзы также называются преобразователями протоколов и могут работать на любом сетевом уровне. Шлюзы обычно сложнее коммутатора или маршрутизатора.
7. Brouter — также известный как мостовой маршрутизатор — это устройство, которое сочетает в себе функции моста и маршрутизатора. Он может работать как на канальном уровне, так и на сетевом уровне. Работая как маршрутизатор, он может маршрутизировать пакеты по сети и работать как мост, он способен фильтровать трафик локальной сети.
