Виды бетононасосов: Бетононасос — устройство и виды бетононасосов

Таким образом, появляется возможность транспортировки. Мобильность насоса позволяет использовать его более эффективно, но это достигается за счет снижения мощности.

Стоит отметить тот факт, что это является проблемой только в отдельных случаях, поскольку для большинства строительных площадок нет необходимости в высокой мощности установок.

В среднем показатель прокачивания смеси в час составляет около 60 кубометров при оптимальных условиях для обычного типа оборудования. Некоторые типы спецтехники способны обеспечить гораздо более высокие характеристики. Самые мощные модели способны перекачивать около 200 кубических метров на один час. Следует отдельно отметить тот факт, что этот показатель является полученным при идеальной консистенции бетона и отсутствии подъема стрелы.

Существуют и другие классификации, используемые в данной сфере. Одной из них является разделение автобетононасосов по габаритам, а также расстоянию выноса стрелы. Как показывает анализ современных моделей, стрела может быть выдвинута на расстояние от 22 до 64 метров. Более мощная техника с большим показателем используются в тех случаях, когда нет возможности подъехать близко к объекту.

Следует отметить, что высота подъема стрелы зависит от того, насколько мощный у насоса мотор. Причиной этого является то, что гравитация играет против укладки тем больше, чем выше требуется выполнить доставку бетона.

Виды бетононасосов: автобетононасосы и стационарные

Виды бетононасосов3 su5basata su2 utenti.

В настоящее время бетононасосы можно разделить на следующие виды: автобетононасосы и бетононасосоы стационарные. У каждого из них имеются свои преимущества и недостатки.

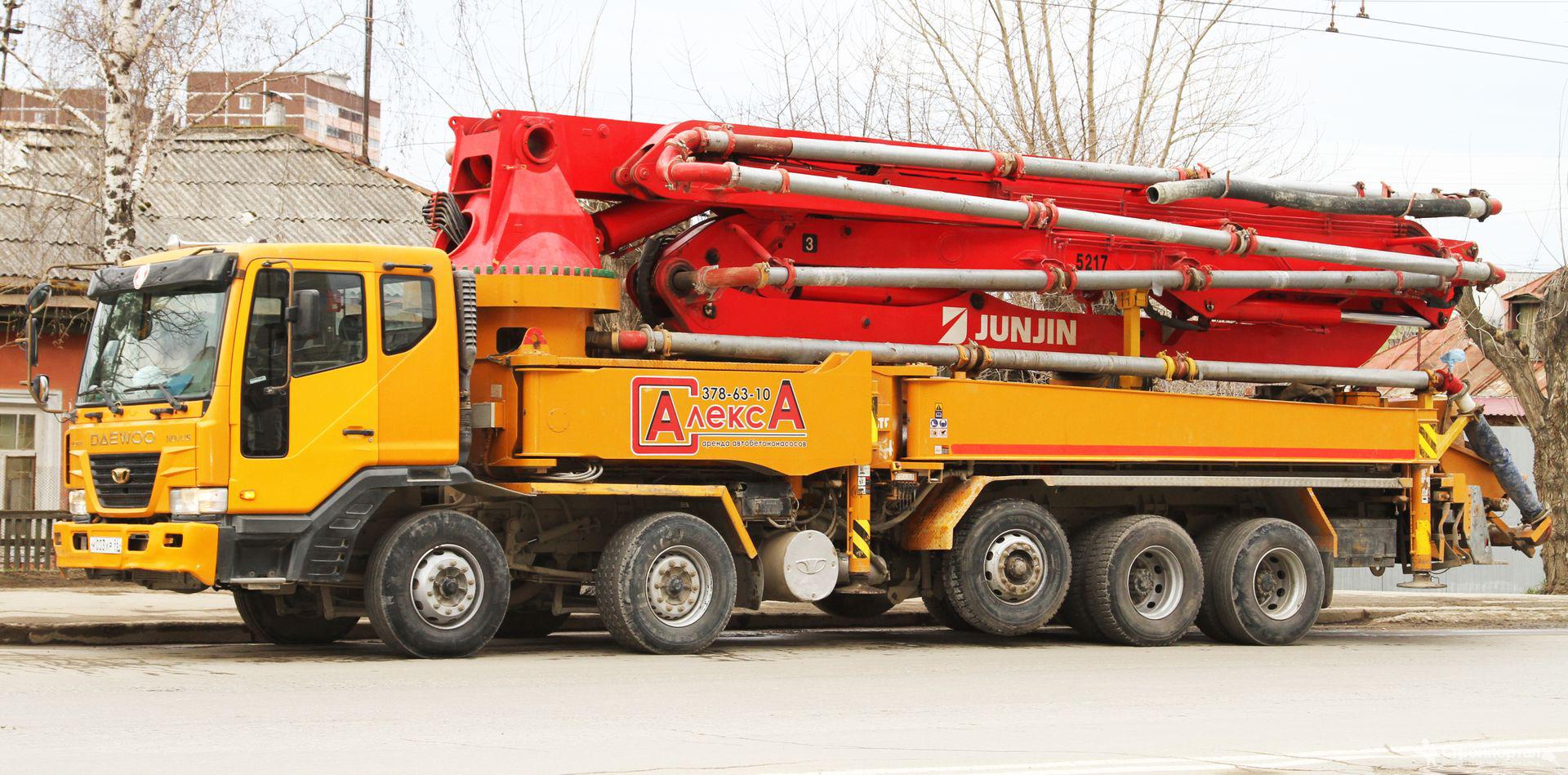

Автобетононасос представляет собой насос для подачи бетона в труднодоступные места, который установлен на базе шасси грузового автомобиля, предназначенный для мобильного передвижения.

Автобетононасос состоит в своей основе из приемного бункера и стрелы. Стрела автобетононасоса представляет собой трубу, которая состоит из нескольких подвижных колен. Вылет стрелы автобетононасоса также может быть разным от 22 до 64 метров. В зависимости от вылета стрелы автобетононасоса, меняется и его стоимость.

Бункер автобетононасоса представляет собой емкость, в которую автобетоносмесители сгружают бетон. После этого, при помощи насоса бетон попадает в трубопровод. На конце стрелы автобетононасоса одет гибкий рукав (шланг), через который бетон попадает в конкретную точку. Для запуска автобетононасоса обычно применяют цементное молочко, либо пусковую химическую смесь. Цементное молочко можно приготовить на строительной площадке при помощи двух мешков цемента и воды. Как правило, работой автобетононасоса управляют два человека, один из которых при помощи дистанционного управления подает стрелу к нужному месту выгрузки бетона.

Стационарный бетононасос представляет собой прицеп, на котором установлен агрегат (насос).   Такой бетононасос доставляется на объект при помощи тягачей. Из плюсов стационарного бетононасоса можно выделить его способность прокачивать большое количество бетонной смеси на удаленное расстояние, как вертикально, так горизонтально и относительно небольшая аренда, по сравнению с автобетононасосом. У стационарного бетононасоса нет такой стрелы, которую применяют автомобильные бетононасосы, однако для прокачки бетона применяется магистраль, которая также наращивается до определенного метража.

Стационарные автобетононасосы применяются для подачи бетона на многоэтажные дома, строения. По мере строительства этажей, наращивается и магистральный трубопровод бетононасоса.  Конечно, в работе стационарного бетононасоса больше минусов, чем плюсов. Здесь можно отметить такие как, слабая маневренность, для подъема магистрали необходимо привлекать манипулятор, а это дополнительные затраты и др.

Основные виды и назначение бетононасосов

Современное строительство невозможно представить без применения различных машин и механизмов. Особенно это тяжело сделать, когда речь заходит о монолитном строительстве. В ряду строительной техники свою нишу занимают бетононасосы и выполняют функцию подачи бетонной смеси к месту укладки. Ведь не редко перед строителями встаёт сложная задача подачи бетона на удалённое расстояние или на высоту. Бетононасос с этой задачей легко справится, ведь именно для этого его и придумали. Вот только какой бетононасос подойдёт под определённые задачи и с какой производительностью, давайте разберёмся.

Устройство бетононасоса

Конструктивно механизм бетононасосной системы состоит из двух главных частей:

• собственно насоса;
• бетоновода.

Бетононасосные системы также оснащаются специальной воронкой для загрузки бетонной смеси, приводом, узлом для закачки смеси, и вспомогательными механизмами. Мобильные бетононасосы (автобетононасосы) также имеют специальный манипулятор (стрелу), посредством которой осуществляется распределение бетонной смеси на месте укладки.

Виды бетононасосов

В зависимости от базы размещения бетононасоса они подразделяются на:

• бетононасосы стационарного типа;
• бетононасосы мобильного типа;
• бетононасосы прицепного типа.

В зависимости от типа насосов бетононасосы подразделяются на:

• бетононасосы поршневого типа, в которых засасывание смеси осуществляется с помощью поршней;
• бетононасосы роторного типа, в которых подача смеси осуществляется с помощью роликов.

Применение бетононасосов

Жидкий бетон доставляется автотранспортом на строительную площадку и переливается в специальную приемную емкость. Также бетонная смесь может готовиться непосредственно на стройплощадке. Посредством насоса осуществляется засасывание жидкого бетона из приемной емкости (бункера). С помощью бетоноводов осуществляется доставка смеси к месту ее укладки.

Бетононасосы стационарного типа доставляются на стройплощадку автотранспортом. Стационарные бетононасосы применяются в случаях, когда бетонную смесь нужно транспортировать на значительное расстояние (или большую высоту), что делает невозможным применение бетононасосов мобильного типа (автобетононасосов) и прицепных бетононасосов.

Бетононасосы мобильного типа устанавливаются на шасси грузовых автомобилей, а прицепные на шасси автомобильных прицепов. Преимуществом бетононасосов этих типов по сравнению со стационарными является возможность их оперативной переброски с одного строительного объекта на другой. Использование бетононасосов, оборудованных насосами роторного типа, дает возможность транспортировки густой бетонной смеси.

Достоинства использования бетононасосов

Бетононасосы востребованы в тех ситуациях, когда необходимо производить непрерывную укладку больших объемов бетона при возведении монолитных железобетонных конструкций как промышленных, так и гражданских зданий. Использование бетононасосов для транспортировки бетона к опалубке резко снижает объемы ручного труда и в то же время в разы увеличивает скорость производства бетоноукладочных работ. Кроме того, бетононасосы позволяют подавать бетонную смесь к участкам конструкции, доступ к которым затруднен.

Бетононасосы, типы бетононасосов, характеристики бетононасосов

Бетононасосы – это установки, которые могут подавать бетонную смесь на строительную площадку без особых усилий в различных направлениях: как вертикально, так и  горизонтально.

•  Уменьшение трудозатрат;

•  Ускорение процесса строительства;

•  Улучшение качества бетонирования.

Если вы профессионально занимаетесь строительством, то такие характеристики вам придутся по вкусу. Оптимизация времени , снижение издержек, повышение производительности – это будни бетононасосов.

Автобетононасосы

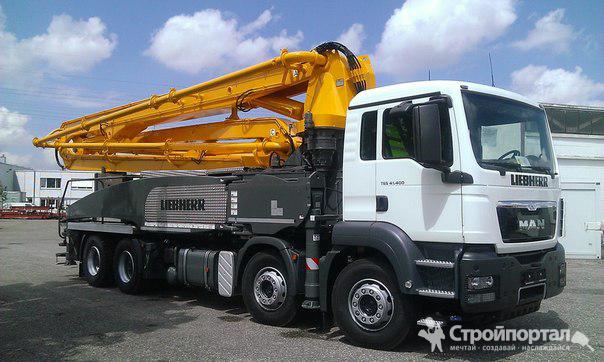

Автобетононасос – это бетононасос, поставленный на шасси тягача. Данные бетононасосы предназначены для эксплуатации на тех строительных площадках, где подъезд к объекту затруднен.

Главное отличие автобетононасоса от стационарного – его мобильность и наличие стрелы. Он без проблем может передвигаться по стройке или же обслужить несколько строительных площадок, при этом подавая бетон в любую точку обслуживания. Производительность 90 м³/час.

Автобетононасосы комплектуются также бетоноводом, который крепится к распределительной стреле, приемным бункером и выдвижными опорами. Бетононасосы MECBO на базе автошасси имеют гидравлические распределительные стрелы. У нас самая выгодная аренда автобетононасосов, позвоните и убедитесь в этом сами.

Характеристики

Осадка конуса 16-18мм (П4)

Передвижные бетононасосы

Передвижной бетононасос – это стационарный бетононасос, который размещается на базе транспортного средства. Таким образом, отпадает необходимость в автокране и грузовой машине, а малые габариты шасси позволяют проехать даже в центре города и легко маневрировать на стройплощадке. Аналогов такой техники на рынке Украины нет.

Передвижные бетононасосы на базе шасси ТАТА имеют ряд преимуществ, которые вы оцените по достоинству:

•  Мобильность. Бетононасос переезжает с объекта на объект, без вспомогательной техники.

•  Маневренность. Малые габариты шасси позволяют проехать даже в центре города и легко маневрировать на стройплощадке.

•  Экономичность. Нет необходимости в автокране и грузовой машине.

•  Технологичность. Оперативная подача бетона и повышение качества бетонирования

Характеристики насоса

Осадка конуса 16-18мм (П4)

Характеристики

Осадка конуса 16-18мм (П4)

Стационарные бетононасосы

Стационарный бетононасос предназначен для приема свежеприготовленной бетонной смеси и подачи ее к месту укладки в горизонтальном и вертикальном направлениях. Стационарный отличается от передвижного тем, что он представляет собой несамоходный прицеп, а стоимость аренды и эксплуатации такого бетононасоса намного ниже чем автобетононасоса.

Стационарные агрегаты подачи бетона отличаются следующими техническими характеристиками: производительность 40 — 60 м³/час; подача бетонной смеси может осуществляться до 190 м.

Работа стационарных бетононасосов может обеспечиваться двигателями, работающими на дизельном или электродвигателе.

Характеристики

Осадка конуса 16-18мм (П4)

Какие работы выполняются при помощи бетононасоса?

Для каких работ нужен бетононасос

Бетононасосы — современные технические средства, применяемые для транспортировки и укладки бетонной смеси. Они устанавливаются на шасси автомобиля, оснащаются распределительной стрелой, бетононасосным узлом, который выполняет основные функции агрегата. В современном строительстве востребована услуга аренды автобетононасоса.

Классификация бетононасосов

На строительных площадках используются следующие виды бетононасосов:

1. Агрегаты стационарного типа. Устройства обеспечивают высокую производительность, используются при возведении многоэтажных построек. При этом аппаратура используется в течение длительного периода в одном положении. Бетононасосы способны передавать бетонную смесь на большие расстояния (до 300 м) с места развертывания установки. Аппараты транспортируют бетон на высоту до 100 метров. Помимо этого, стационарные бетононасосы работают с тяжелыми видами бетонного раствора.
2. Мобильные бетононасосы. Этот вид агрегатов устанавливается на автомобильные шасси. Такое исполнение увеличивает мобильность и маневренность бетононасоса. Однако эти устройства имеют меньшую производительность, по причине ограничения предельных нагрузок на автомобильное шасси. Такие агрегаты оснащены стрелой с вылетом до 64 м. Этот факт позволяет устройству быстро менять направление транспортирования бетонной смеси, что увеличивает темпы строительства. Мобильные модели используются при возведении небольших сооружений, с применением средних объемов бетонирования. Аппараты применяют для распределения раствора по большой площади объекта.

В каких условиях важен бетононасос?

Бетононасосы незаменимы в высотном строительстве или возведении подземных конструкций, при прокладке коммуникаций. Этот аппарат способен автоматизировать сложный строительный процесс, увеличивая темпы работ. Бетон распределяется равномерно и подается оперативно, что исключает потерю времени на эти операции. Автобетононасосы способны работать в стесненных ситуациях, при условии наличия места для парковки установки.

Преимущества техники

Автобетононасосы способны работать в любых климатических условиях, обеспечивая высокую производительность и бесперебойность работы в жару или при холодах. На работу не влияют атмосферные осадки и другие воздействия. Это способ сэкономить трудозатраты и время, а также выполнить работу с использованием автоматической техники, значительно увеличивающей эффективность.

Если застройщик не владеет такой суммой средств, чтобы приобрести технику этого типа, автобетононасос доступен для аренды во многих специализированных предприятиях. Однако важно правильно выбирать фирму-поставщика услуги, опираясь на опыт, репутацию и положительные отклики удовлетворенных клиентов этой компании.

Звоните +7 (863) 296-39-51 и наши менеджеры ответят на все Ваши вопросы.

Бетононасосы — типы и выбор

Бетононасосы — это инструменты, используемые для перекачки жидкого бетона от источника бетона к месту заливки. В этой статье кратко объясняется основной принцип, типы и выбор автобетононасосов по работе.

Базовый бетононасос изначально разрабатывался как двухцилиндровый гидравлический насос. Это работает по принципу, согласно которому один поршень вытягивает бетон из бункера (источника бетона), а другой поршень проталкивает его в выпускную выпускную трубу.Решение которых цилиндр должен быть открыт в бункер и который должен быть открыт к выпускной трубе контролируется с помощью клапана.

В связи с будущими разработками были куплены вариации этой конструкции, чтобы облегчить перекачивание под высоким давлением, когда бетон должен перекачиваться на разную высоту и длину. Эта разработка получила большой спрос при быстром строительстве многоэтажных домов.

На основе давления перекачивания, простоты работы и технологий развития были разработаны различные бетононасосы.Основная классификация бетононасосов:

1. Линия бетононасосов
2. Бетононасосы со стрелой

Автобетононасос со штангой остается в одном определенном положении в течение всего времени заливки бетона на строительном объекте. Следовательно, это стационарные бетононасосы. Они имеют больший размер, который размещается на земле. К ним прикреплены кран или стрела разной длины.

Рис.1. Стреловые бетонные насосы

Бетононасос на разную высоту, как при строительстве высотных зданий, может производиться стреловыми бетононасосами. Автобетононасосы со стрелой позволяют трубопроводу проходить вдоль, вверх и вниз. Следовательно, эти насосы могут создавать узкие места. Такие насосы легко преодолевают препятствия на пути бетонирования.

Line — это компактные агрегаты, которые в основном используются для небольших строительных проектов.Устройство имеет линейный насос, прикрепленный к задней части грузовика или прицепа. Следовательно, конструкция также называется бетононасосом на прицепе или бетононасосом на грузовике.

Рис.2. Линейные насосы; Изображение предоставлено: бетононасос tx

Бетононасос подбирается исходя из требований строительного проекта. Удачный и правильный выбор бетононасоса решается исходя из следующих параметров:

1. Производитель бетононасоса
2. Назначение бетононасоса
3. Сложность объекта строительства в части отливки
4. Ценовые и экономические факторы

1.Производитель бетононасоса

Важными факторами, которые необходимо учитывать при выборе хорошего производителя бетононасоса, являются:

• Выберите лучшего производителя автобетононасоса в регионе. Для этого обратитесь к подрядчикам своего региона и обратитесь за помощью к любым известным производителям.
• Теперь в Интернете можно посмотреть самые разные варианты. Проверьте бетононасосы с высокими характеристиками и соответствующие отзывы клиентов.

Перекачка бетона осуществляется под высоким давлением.Хороший бетононасос должен выдерживать это длительное давление. Если качество бетононасоса ниже среднего, это приводит к поломке и потере для стройки

2. Назначение бетононасоса

Бетононасос должен полностью соответствовать цели, для которой он был приобретен. Например, если купленный бетононасос не может быть использован для заполнения средней части строящегося туннеля, то считается, что этот насос не используется в строительном проекте.

Таким образом, ответственный подрядчик или строитель должен проверить, является ли приобретенный бетононасос универсальным и имеет ли он отличные функциональные возможности.

3. Ценовые и экономические факторы

Выбранный бетононасос должен быть разумным и работать в соответствии с расходом, который он был приобретен. Избегайте возможности купить неэффективный бетононасос по очень высокой цене. Всегда выбирайте бетононасос исходя из производительности и цены. Сравните производительность и цену.

Выбор бетононасоса на основе работы

При выборе бетононасоса на основе работы учитываются два основных фактора:

1. Объемный выход бетона
2. Давление накачки

Максимальная объемная производительность по бетону, необходимая для бетонной конструкции в час, определяется для работы. На основании чего указывается давление насоса. Это давление является характеристикой, используемой для выбора бетононасоса. Требуемый выход бетона (Q) и давление перекачки (P) определяют мощность привода бетононасоса.

Тогда гидравлическая мощность (H) определяется как:

H = Q x P уравнение (1)

Указанный выше бетононасос можно выбрать в зависимости от различных строительных работ.

1. Бетононасос на стреле или на грузовике лучше всего подходит для строительства крупных дорог и шоссе.
2. Для заливки бетона на нескольких высотах, где есть ограниченная площадь для заливки бетона, бетононасос со штангой — лучший выбор.
Автобетононасосы
3. Boom могут устанавливать две или три роботизированных насосных линии, которые действуют как универсальная роботизированная рука, где трудозатрат меньше.
4. Линейный бетононасос или стационарный насос выбирается для устройства тротуаров или плит. Там, где требуется перекачка небольшого количества бетона, выбирается стационарный насос.
