Опубликовано Цоколи ламп — типы, виды и размеры. Какие бывают и какие самые распространенные.
С помощью цоколя лампа крепится в патроне, светильнике. Так же через цоколь подводится электрический ток к лампе.
Существует множество различных видов светильников и патронов, соответственно и цоколи тоже бывают различные. Они различаются по типам крепления и размерам. Поэтому очень важно разбираться в видах цоколей, чтобы купленная лампа подошла к вашей лампе, бра, люстре, модному светильнику и т.д.

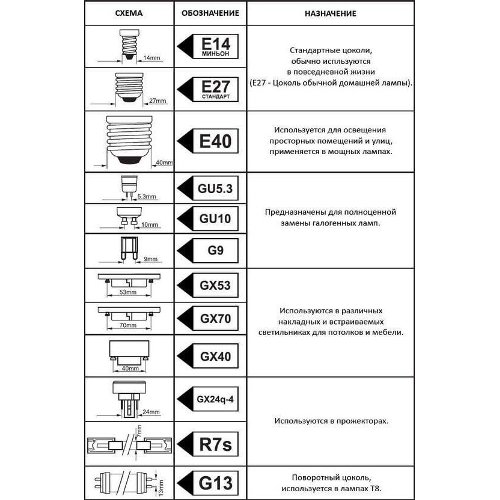

Можно выделить в обозначениях цоколей несколько особо важных элементов:
- Тип цоколей
- Числа, указывающие на диаметр соединительной части (у резьбового типа) или на расстояние между штырьками
- возможны строчные буквы, указывающие на количество соединительных контактов
Это могут быть : E27, E14, E40, E5, E10, 12E, E17, E26 и прочие. Наиболее распространенными являются первые три. Остальные встречаются более редко.
Буква «E» в обозначении (от Edison/Эдисон) означает винтовой тип ламп. А цифра обозначает наружный диаметр в миллиметрах. А теперь о некоторых немного подробнее
Лампы с цоколем E27 (ES) — Один из самых известных типов. Диаметр вкручиваемой в патрон винтовой части 27 миллиметров. Точно такой же цоколь у всем известной «лампочки Ильича». Широко применяется в люстрах, бра, настольных и настенных светильниках. Чаще всего лампы с данным цоколем питаются от сети 220 Вольт.
Лампы с цоколем E14 (SES) — второй по попуряности тип винтовых цоколей. Диаметр вкручиваемой винтовой части 14 миллиметров. Прекрасно подходит для классических светильников и бра с миниатюрными патронами. Лампы с таким цоколем чаще всего питаются от сети 220 Вольт.
Лампы с цоколем E40 (GES) — используются в основном для промышленного и уличного освещения. Диаметр вкручиваемой в патрон винтовой части 40 миллиметров.
Как уже говорили лампы с цоколями E5 микроцоколь (LES), E10 миниатюрный цоколь (MES), E12 миниатюрный цоколь (MES), E17 малый цоколь (SES), E26 средний цоколь (ES) встречаются гораздо реже.
Это могут быть: GX53, G9, G4, GU5.3, GU10, G6.35, G13, G23, G53 и прочие. Именно буква G — указывает на то, что в лампе используется штыревая сисетма соединения лампы с патроном. Цыфры указавают на расстояние в миллиметрах между центрами штырьков. Если штырьков больше двух, то цифрами указывается диаметр окружности, на которой располагаются центры штырьков.
Иногда для цоколей данного типа применяются дополнительные обозначения. Эти обозначения указывают на то, что лампы невзаимозаменяемые. Например, лампы GX53 и G53 имеют расстояние между центрами штырьков 53 миллиметра, но сами разъемы для их подключения разные.
Лампы с цоколем GX53. Лампы с таким цоколем имеют расстояние между центрами штырьков — 53 миллиметра и работают обычно от сети 220 Вольт. Из-за небольшой высоты лампы наиболее часто их используют для подвесных и натяжных потолков. Данные лампы GX53 штырьками вставляются до упора в разъемы и поворачиваются для фиксации специальными замками, которые находятся в этих разъемах.
Как правильно в светильниках для крепления данных ламп уже все есть и поэтому дополнительных патронов не требуется.
Лампы с цоколем G9 — лампы со штырьковым цоколем. Расстояние между штырьками 9 миллиметров. Сами штырьки в виде двух вытянутых петелек проволоки. Наиболее часто подобные лампы используются в домашних люстрах, в светильниках акцентного и декоративного освещения.
Лампы с цоколем G4 — Лампы со штырьковом типом. Расстояние между штырьками 4 миллиметра. Эти лампы бывают как низковольтные на 12 Вольт / 24 Вольт, так и на 220 Вольт. Чаще всего данные лампы применяются в светильниках декоративного и потолочного типа, где наилучшим способом используются преимущества этих маленьких и ярких лампочек.
Лампы с цоколем GU5.3 — такой тип штырькового цоколя наиболее часто встречается у ламп направленного света MR16. Расстояние между центрами штырьков 5.3 миллиметра. Сфера применимости MR16 с цоколем GU5.
3 может быть разнообразной: нишевое освещение, бытовое, декоративное освещение, подсветка витрин и прочее. Питание таких ламп возможно как от 12 Вольт, так и от 220 Вольт.
Лампы с цоколем GU10. Расстояние между центрами штырьков 10 миллиметров. Работают обычно от сети 220 Вольт. Форма штырьков позволяет лампе надежно фиксироваться в патроне со специальным замком. Для этого лампу достаточно просто повернуть в патроне.
Лампы с цоколем G6.35. Лампы с этим цоколем очень похожи на лампы с цоколем G4, только расстояние между центрами штырьков равно 6.35 миллиметров. Питание у таких ламп обычно осуществляется от сети 220 Вольт.
Лампы с цоколем G13. Расстояние между центрами штырьков 13 миллиметров. Такой цоколь встречается у трубчатых ламп T8, которые используются в светильниках типа армстронг, ЛВО, ЛПО, ЛСП и прочих.
Лампы с цоколем G23. Расстояние между штырьками 23 миллиметра.
Лампы с таким цоколем часто применяют в настольных лампах, а также в светильниках для душевых и ванных комнат.
Лампы с цоколем GX70 — это лампа аналогичная GX53. Отличается от нее лишь тем, что расстояние между центрами штырьков равно 70 миллиметров.
Лампы с цоколем G53 — имеет такое же расстояние между центрами штырьков, как и у лампы GX53 (то есть 53 мм). Вот только сами штырьки и разъемы для их подключения различны. Лампы G53 используются для направленного освещения, например, в торговых помещениях, кафе, ресторанах, галереях и т.д.
Лампы с цоколем R7s. Бывают как галогеновые, так и светодиодные и используются для прожекторов. Цоколь с утопленным контактом. Самая распространенная длина таких ламп 78 или 118 миллиметров. Обычно длина указывается в маркировке ламп. Наиболее часто используются такие лампы (а соответственно и прожектора) для организации интенсивного освещения зданий, уличных баннеров, больших помещений, спортивных залов и т.
д.
В виду того, что на рынке могут появлятся новые цоколи, то описание о них так же может попасть в нашу статью. Или если вы хотите, что бы мы описали какой-либо цоколь не отраженный в этой статье, то можете смело писть нам об этом и мы с радость сделаем это для вас.
Какие виды цоколей бывают у осветительных ламп. Shop220
Независимо от того, какой вид электрической лампы используется в осветительном приборе, все они подразделяются между собой по типу их цоколя. Именно при помощи него осуществляется крепление электрической лампы к патрону осветительного устройства и от того, как устроен цоколь зависит её возможность подключиться к нему.
В настоящее время лампы освещения выпускаются с таким большим количеством разновидностей их цоколей, что специалисты в области светотехники были вынуждены разработать систему их классификации и маркировки. Она позволяет правильно определиться с выбором электрической лампочки перед её приобретением.
Самым распространённым, быстрым в присоединении лампочки к патрону и классическим в исполнении является, так называемый, цоколь Эдисона.
Подобный цоколь повсеместно применяется для подключения ламп освещения к люстрам, светильникам и многим другим устройствам. Лампы с таким цоколем маркируются буквой Е. В обозначении цоколя лампочки за буквой Е следуют цифры, которые указывают на его диаметр. Эта величина маркируется в миллиметрах, например, Е40.
Чуть менее популярными и немного реже применяемыми являются лампы освещения с штырьковыми цоколями. Обычно подобные цоколи можно увидеть у небольших галогенных или люминесцентных ламп, чуть реже у ламп накаливания. Подобные лампочки маркируются буквой G, а цифры следующие за ней обозначают расстояние между двумя контактами цоколя, указанное в миллиметрах.
Помимо этих самых распространённых цоколей ламп существуют также цоколи, у которых утоплены контакты. Подобные лампы применяются в приборах очень высокой интенсивности. У современных ламп бывают штифтовые цоколи, представляющие собой некую разновидность резьбовых.
Есть одноштырьковые цоколи для ламп, софитные, фокусирующие, те, что применяются в прожекторах, фонариках и навигационных огнях.
В лампах с таким цоколем имеется встроенная линза, фокусирующая световой поток в одну из конкретных сторон. У лампочек, которые используются для установки на различные пульты имеются, так называемые, телефонные цоколи.
Помимо перечисленных выше стандартных цоколей ламп освещения можно также встретить осветительные приборы с лампами обладающими нестандартными цоколями.
В настоящее время наблюдается такая ситуация, когда наиболее распространённые виды ламп, например, люминесцентные, светодиодные, галогенные и обычные лампы накаливания, выпускаются с различными видами их цоколей. Это обусловлено широким модельным рядом современных осветительных приборов, для которых выпускаются подобные лампочки. Они могут иметь различную конструкцию, форму и размеры. Поэтому компании-производители вынуждены подстраиваться под эти требования и выпускать одинаковые лампочки снабжённые различными цоколями.
До сих пор самыми распространёнными и наиболее востребованными продолжают оставаться лампы накаливания снабжённые цоколями Е27, а также Е14.
У светодиодных ламп очень распространены штырьковые и резьбовые цоколи. А у люминесцентных и галогенных ламп встречаются преимущественно штырьковые цоколи. Хотя у каждого из видов ламп освещения можно встретить и исключение из этих общих правил.
Таким образом, имея представление о том, какие цоколи бывают у современных ламп, можно без труда приобрести нужную из них для своего осветительного устройства.
Руководство по различным типам винтовых фитингов для ламп Эдисона
Когда вы покупаете лампочки в Интернете и видите на своем компьютере различные резьбовые фитинги для цоколя, может быть трудно сказать, получаете ли вы правый. Может быть довольно сложно узнать, какой винт или байонетный колпачок имеет правильный размер. Это может стать еще более запутанным, когда вы проверите резьбовые крышки и заметите, что между размерами всего несколько миллиметров.
Не волнуйтесь, как только вы поймете значение различных типов цоколей, вы сможете заказать свою лампочку без каких-либо проблем.
Все, что вам нужно, это ваша надежная измерительная лента. Вы можете просмотреть наш интернет-магазин, а также ознакомиться с описаниями и техническими характеристиками продукции.
Названия ввинчиваемых фитингов начинаются с буквы «Е», что означает «Винт Эдисона». Вторая часть названия соответствует диаметру патрона лампы, в который входит винт лампы. Таким образом, винты E12 подходят к держателю диаметром 12 мм, а винт E17 — к держателю диаметром 17 мм и так далее.
Обратите внимание, что это число указывает на диаметр патрона лампы, а не на размер винта лампы. Это связано с тем, что колпачок на лампочке немного меньше фитинга. Если бы они были одинакового размера, винт не подходил бы.
Винт Эдисона — стандартный патрон для большинства электрических лампочек. Томас Эдисон разработал этот патрон, и он был запатентован в 1881 году. Эти лампы имеют правые металлические основания, которые входят в соответствующие резьбовые патроны патронов.
Резьба подключается к нейтрали для ламп, питающихся от сети переменного тока.
Нижний наконечник основания подключен к активной фазе. В Европе и Северной Америке винт Эдисона вытеснил другие типы розеток.
- Канделябр, E12 в Северной Америке (диаметр 12 мм)
- Канделябр E14 в Европе (диаметр 14 мм)
- Промежуточный, в Северной Америке это E17 (диаметр 17 мм)
- Medium или Standard, то есть E26 в Северной Америке и E27 в Европе (диаметр 26–27 мм)
- Mogul, то есть E39 в Северной Америке и E40 в Европе (диаметр от 39 до 40 мм)
E12 имеет диаметр 12 мм, E17 имеет диаметр 17 мм, E26 имеет диаметр 26 мм, а E39 имеет диаметр 39 мм. Большинство лампочек в Соединенных Штатах имеют цоколь E26, и его обычно называют «средним» или «стандартным» цоколем.
E12 — небольшая подставка для канделябров. Он используется для ночных лампочек, а также декоративных лампочек для люстр и зеркал для ванных комнат. Встречается в Америке, особенно в старой или импортной фурнитуре. Однако это не распространено, поэтому вы вряд ли увидите запасы этого фитинга в вашем местном супермаркете.
Но вы все равно можете найти ряд этого фитинга у специализированных поставщиков.
E17 является промежуточным основанием и находится между двумя размерами: E12 и обычным E26. Этот фитинг часто используется для настольных ламп и лампочек для бытовой техники, но не является обычным явлением. Более крупный из этих четырех светильников, E39 или цоколь-могол, обычно используется в уличных фонарях, а также в лампах высокой мощности. Они необычны, и вам, скорее всего, не понадобится этот фитинг.
Вы найдете другие винты, которые существуют для других целей. Некоторые из этих винтов включают следующее:
E10
Этот винт часто называют MES или миниатюрным винтом Эдисона. Эти вещи часто используются в старых люстрах. Лампочки, предназначенные для этих винтов и держателей ламп, обычно имеют более декоративный вид. Вы найдете лампы E10 в большинстве миниатюрных ламп.
E11
Его часто называют мини-канделябром. Его диаметр составляет 11 мм, что немного меньше, чем у канделябра Е12, диаметр которого составляет около 12 мм.
Винты E11 часто используются в небольших галогенных лампах, а E12 — в декоративных светильниках. Вы можете использовать эти адаптеры для установки новых светодиодных ламп в старые галогенные светильники.
E14
Он называется SES или малым винтом Эдисона. Это наиболее распространенный размер винта в Соединенном Королевстве и во всей Европе. Вы можете найти его в большинстве небольших светильников по всему дому. Они используются в прикроватных тумбочках, настенных светильниках и даже люстрах. Лампы E14 бывают разных форм, включая свечи, мячи для гольфа, прожекторы и лампы накаливания. Вам просто нужно знать, какая форма лучше всего подходит для ваших винтовых фитингов.
E26 и E27
E26 — это стандартный размер винтов для большинства крупных светильников сетевого напряжения в США. Он не используется в деликатных осветительных приборах, таких как люстры. Его также нельзя использовать для старых фитингов. Конечно, есть исключения из этого. Однако для резьбовых фитингов E26 доступен широкий диапазон форм колб.
В то время как E26 является стандартной 120-вольтовой американской базой, E27 — это вариант для Европы. Он рассчитан на 220 вольт. E26 имеет диаметр 26 мм, а E27 — 27 мм. Лампа Е26 без проблем вставляется в Е27 и наоборот. Эти розетки взаимозаменяемы, но имеют разное номинальное напряжение.
E39 и EX39
Фитинг EX39 имеет более длинный наконечник у основания винта. Он может работать как со стандартными патронами E39, так и с патронами EX39. Лампы для цоколей EX39 обычно поставляются с защитными экранами, поэтому их можно использовать как для открытых, так и для закрытых светильников. Однако Е39лампы будут работать с цоколем E39, но не будут работать с цоколем EX39. Лампы Е29 используются только в закрытых светильниках.
Как и лампы E26 и E27, лампы E39 взаимозаменяемы с лампами E40, поскольку разница в их диаметре составляет всего 1 мм. Эти фитинги используются для уличных фонарей, газоразрядных ламп высокой интенсивности и ламп высокой мощности, обычно с лампочками мощностью 100 Вт, 200 Вт и 300 Вт. Обычные лампы мощностью более 300 Вт не могут использовать цоколь E26. Вам необходимо использовать базу E39 в соответствии с Национальным электротехническим кодексом.
Как правильно выбрать лампочку E14?
Как правильно выбрать лампочку E14? | Любая лампаПохоже, в вашем браузере отключен JavaScript. Для наилучшего взаимодействия с нашим сайтом обязательно включите Javascript в своем браузере.
Как выглядит лампа E14?
Лампы E14 бывают разных форм и размеров, но самой известной из них является лампа в форме свечи . Этот поставляется как в скрученной форме, так и в стандартной форме свечи. Мы часто видим эти лампочки в люстрах. Но мы также видим E14 в других лампах, таких как лампы для чтения, настольные и настольные лампы. Вы также можете знать, что лампочки E14 очень распространены на кухне. Лампы этого типа часто встречаются в кухонных приборах, таких как холодильники и духовки. Некоторые лампы E14 в зависимости от их длины подходят даже к вашей вытяжке. Обратите внимание, что 9Светодиодные лампы 0064 E14 не подходят для духовок, так как большинство из них содержат пластик и не выдерживают нагрева. Потому что лампа E14 доступна в разных размерах и формах. Для каждого применения есть лампа E14 с нужными характеристиками. Гольф, мяч или свеча. Для каждого есть выбор, матовый или прозрачный, большой или маленький, круглый или овальный, и даже в точечной форме.
Экологичность — Экологичность — Лампа Е14 доступна как в виде лампы накаливания, так и галогенной и светодиодной. Лампы накаливания больше не производятся, поскольку только 5% необходимой энергии превращается в свет, служат всего 1000 часов (> 1 года) и содержат токсичные химические вещества, такие как ртуть. Светодиодные лампы не содержат токсичных химикатов, имеют срок службы от 10 000 до 40 000 часов (4-15 лет) и потребляют меньше электроэнергии для выработки света. Здесь вы можете узнать больше о преимуществах светодиодов: светодиод против лампы накаливания .
Хотите перейти на светодиодные лампы E14?
Если вы хотите перейти на светодиодные лампы, важно знать, какая мощность используется в вашей текущей лампе. В прошлом мощность была равна количеству видимого света. Это не относится к светодиодным лампам. При выборе правильной светодиодной лампы важно сделать выбор в отношении светоотдачи, которую излучает лампа, мы называем это люмен . Если вы используете фильтр в левой части страницы, чтобы выбрать правильную светодиодную лампу E14.
Какие бренды самые популярные?
Надежность – важный аспект освещения. Можем порекомендовать бренды Philips, Noxion и Osram.
При покупке светодиодных ламп E14 вы можете выбрать одну из этих трех надежных марок.
Лампы Philips E14
Лампы Noxion E14
Лампы Osram E14
Какая цветовая температура мне нужна?
Цветовая температура измеряется в Кельвинах и указывает, какой цветовой тон имеет свет. Например, низкая цветовая температура — это свет с теплым свечением с большим количеством красного, а высокая цветовая температура — это холодный свет с большим количеством синего. Старомодная лампа накаливания имеет цветовую температуру 2700К, очень теплый белый свет.
Extra Warm Light: 1700–2400 K
- Создает романтическую атмосферу расслабления
- Используется в спальнях и гостиных
- Купить Светодиодные лампы E14 с очень теплой цветовой температурой
Очень теплый свет: 2400–2700K
- Создает теплую атмосферу
- Используется в домах, ресторанах и отелях
- Купить Светодиодные лампы E14 с очень теплой цветовой температурой
Теплый свет: 3000K
- Используются как для отдыха, так и в продуктивных зонах
- Используется в коридорах и на кухне
- Купить Светодиодные лампы E14 с теплой цветовой температурой
Дневной свет: 6500K
- Подходит для продуктивности и концентрации
- Используется в промышленности и на складах
- Купить Светодиодные лампы E14 с цветовой температурой дневного света
Можно ли диммировать светодиодные лампы E14?
Да они! С диммируемыми лампочками можно регулировать количество света.
