Опубликовано Какие бывают цоколи у лампочек
Светодиодные лампы
Светодиодные лампы стремительно набирают популярность, поскольку они дают возможность в 20 раз снизить затраты на освещение (в сравнении с лампами накаливания), без ущерба его качеству. Кроме того, LED лампы имеют отличные эксплуатационные и прочностные характеристики.
E14 (LED)
Классические цоколи для миньона позволяют устанавливать LED-лампочки E14 любой формы. За счет превосходной светоотдачи, обеспечивается большая яркость, увеличивается площадь освещения, экономится электроэнергия.
Посмотреть в каталоге
E27 (LED)
LED лампы со стандартным цоколем E27 могут быть установлены в светильники общего назначения, вместо классических ламп накаливания. Отличаются ударопрочностью, экономичностью и повышенной безопасностью, ведь не содержат ртути и стекла.
Посмотреть в каталоге
GU5.3 (LED)
LED лампы с цоколем типа GU5.3 идеально подходят для установки в точечный или встраиваемый светильник, подвесную и натяжную систему.
При минимальном потреблении электроэнергии имеют мощный световой поток. Угол освещения составляет порядка 100–120 градусов, оснащены штыревым цоколем.
Посмотреть в каталоге
GU10 (LED)
Могут быть установлены в любой светильник, с цоколем с цоколем GU10. Свет таких ламп мягкий и сбалансированный. Имеют колоссальный службы ламп – на уровне 50000 часов. Не искажают природных цветов объектов, ввиду высокого индекса цветопередачи.
Посмотреть в каталоге
G4 (LED)
Светодиодные лампы G4 являются экономичным аналогом галогенным лампам. Имеют универсальную форму и небольшой размер, поэтому активно используются при создании освещения в жилых домах и квартирах, и подходят практически к любым осветительным приборам. Не греются во время работы.
Посмотреть в каталоге
G9 (LED)
Миниатюрные приборы, способные заменить традиционную лампу мощностью 50Вт в различных люстрах и светильниках. Широко применяют как для основного, так и для декоративного освещения.
Безопасны и экологичны, обладают внушительным резервом включений/выключений.
Посмотреть в каталоге
E14 R50 (LED)
Имеют высокие технические характеристики и обеспечивают яркий направленный свет. Предназначены для основного и акцентного освещения. Применяются в спальных комнатах, кухнях, холлах и галереях. Имеют длительный срок службы и низкое потребление электричества.
Лампы Loft (Лампы Эдисона)
С распространением моды на ретро, лофт и индастриал в интерьерах стало популярно использовать ретро-лампочки. По внешнему виду они напоминают те самые лампочки, которые в 1910 году впервые создал Томас Эдисон.
Loft E14
Цоколь e14 часто применяется в небольших световых приборах в стиле Loft и Indusrial.
Посмотреть в каталоге
Loft E27
Лампочки с цоколем e27 применяются как в световых приборах (люстрах и светильниках) так и отдельно в качестве декоративного элемента.
Посмотреть в каталоге
Энергосберегающие лампы
Энергосберегающие лампы обладают очень высоким коэффициентом полезного действия.
Их световая отдача примерно в 5 раз больше традиционных ламп накаливания. Также ЭСЛ имеют внушительный срок службы — около 10000 часов. Вместе это позволяет кардинально сократить расходы на электроэнергию.
E27, Е14 (ESL)
Энергосберегающие лампы с резьбовым цоколем традиционного размера. Подходят к большинству применяемых в быту патронов. Могут иметь различную форму и мощность светового потока.
E27, E14 (2U)
Энергосберегающие лампы малого размера. Маркировка 2U свидетельствует о том, что колба представляет собой две U-образные люминесцентные трубки. Поставляются с двумя типоразмерами цоколя: 14 и 27 мм.
G23
Лампа G23 имеет изогнутую форму колбы и представляет собой трубку, сложенную вдвое. Оснащена односторонним штырьковым 2-пиновым цоколем, а также стартером и конденсатором для подавления электромагнитных помех. Благодаря небольшим размерам, имеет широкую область применения.
G24
Лампочки G24 состоят из 4-х U-образных люминесцентных трубок, и обладают большей мощностью, нежели G23.
Могут иметь двухштырьковый или четырехштырьковый цоколь и предназначаются для работы с электромагнитными или электронными ПРА соответственно. Используются для бытового и промышленного освещения.
G9
Обычно лампы G9 служат для декоративного освещения: в бра, настольных лампах, дизайнерских торшерах, натяжных и подвесных потолках. Цоколь лампы имеет двухштыревую систему подсоединения к патрону.
GU10
Лампы GU10 имеют поворотный штырьковой цоколь, с дистанцией между штырьками равной 10 мм. Ключевая особенность цоколя GU10 —утолщение на концах штырьков, необходимое для поворотной фиксации в патроне. Применяются в случаях, когда требуется надежная фиксация лампочки.
2G11
Люминесцентные лампы, имеющие компактный размер и оснащенные 4-штырьковыйм цоколем. За счет внушительного светового потока при сравнительно малых габаритах, активно устанавливаются в потолочные и настенные светильники в коммерческих и производственных помещениях.
G5
Лампы с цоколем G5 имеют трубчатую форму, диаметр колбы составляет 16 мм.
За счет небольших размеров, G5 широко востребованы в любых областях. Потребителям предлагаются приборы с обширным диапазоном мощностей (от 4 до 28 Вт) и различной цветовой температурой (от 4000 до 6500 К).
G13
Предназначены для применения в промышленном, офисном и бытовом освещении, общественных и жилых помещениях. Подходят для установки в светильники стандартных типов: ЛПО, ЛВО. Отличаются высокой надежностью и стабильной работоспособностью при любых температурах.
T5 FC
Одноцокольная кольцевая лампа, диаметр трубки — 16 мм. Инновационное решение для проектировщиков освещения и архитекторов, желающих отказаться от привычных световых линий и прямоугольных светильников. За счет особой формы прибора, обеспечивается оптимальное распределение света.
GX35
Люминесцентные лампы круглой формы, используются для встраивания в натяжные и подвесные потолки (точечная подсветка). Не имеют аналогов среди ламп накаливания.
G10q
Кольцевые лампы G10q подходят для большинства круглых и квадратных светильников различного назначения. Используются для освещения больших помещений коммерческого и бытового назначения. Диаметр трубки — 26 мм.
2GX13
Энергосберегающие кольцевые лампы, позволяющие создавать необычные светильники с равномерным светораспределением, для многостороннего использования. Отличаются солидной долговечностью и надежностью.
Галогеновые лампы
Из всех современных источников света, галогеновые лампы имеют наибольшую световую отдачу, создавая при этом не только яркое, но и комфортное освещение. Устойчивы к температурным колебаниям, сравнительно экономичны. Для подобных приборов не требуются специальные светильники.
G4
Обладают скромными габаритами и изящной формой. Подходят для установки в точечный или небольшой потолочный светильник. Средний ресурс работы — 2000-4000 часов. Обеспечивают стабильный свет повышенной яркости.
G9
Крошечные галогеновые лампы для декоративных светильников. Великолепно отображают цвета и обеспечивают отличное качество света, при строке эксплуатации большем, чем у традиционных ламп накаливания. Не требуют подключения трансформатора.
GY6.35
Капсульные лампы GY6.35 совместимы с цоколем G5.3, но имеют особую форму колбы и светящейся поверхности. Благодаря повышенной светоотдаче и лучшей цветопередаче, широко применяются в бра, торшерах, подсветке для мебели. Зажигание происходит через понижающий трансформатор.
GU10
Лампы GU10 обеспечивают яркое акцентное освещение и могут быть установлены в любой светильник с соответствующим цоколем. Подключаются посредством двуштырьковой системы, работают без трансформатора.
GU5.3
Предназначены для установки в точечные врезные светильники с цоколем GU5.3. Разработаны для непосредственного подключения в электросеть 220V или 12V, и не требуют использования понижающих трансформаторов.
Угол освещения составляет 30-36 градусов.
AR111
Галогенные лампы AR111 обладают внешним диаметром 111 мм, углом свечения 24° и мощностью 50 Вт. Совместимый тип цоколя — G53. Используются преимущественно в точечных светильниках для создания акцентированного освещения. Наибольшее применение этот вид ламп нашел в светильниках шарнирного типа.
GY4
Особенностями ламп с цоколем GY4 является низкое потребление электроэнергии, компактные размеры и высокая эффективность. Лампы создают фокусированный пучок света, что идеально подходит для направленного освещения.
GZ10
Выпускаются со стеклянным дихроичным отражателем для создания световых эффектов и возможности светорегулировки. Лампы с цоколем GZ10 должны устанавливаться исключительно в совместимые настенные светильники или закрытые люстры.
MR11(GU4)
Лампы MR11 (GU4) оснащены отражателем и зачастую применяются в точечных встраиваемых светильниках. Подходят для любых встраиваемых светильников с патрон GU4, рассчитаны на напряжение 220V или 12V.
R7S
Лампы с цоколем R7s излучают яркий, теплый свет. Предназначены для установки в мощные светильники, прожекторы, конструкции наружной рекламы или подсветки витрин. Подключения трансформатора не требуют.
Лампы накаливания
Лампы накаливания — это самый распространенный и проверенный временем источник света. Средний срок службы приборов сравнительно невелик — порядка 1000 часов, однако низкая стоимость компенсирует недолговечность. Такие лампы обеспечивают мягкий, комфортный и не утяжеляющий свет.
E27
Лампы с цоколем E27 представляют собой классические, привычные лампочки. Обычно устанавливаются в люстры, плафоны, настенные и настольные светильники. Цифра 27 в маркировке соответствует наружному диаметру (мм). Данный тип цоколя предельно популярен и потому универсален.
E14
Лампы E14 (миньон) являются вариацией традиционной винтовой лампочки, и могут иметь свечевидную, грибообразную или шарообразную форму. Диаметр цоколя — 14 мм.
Лампы E14 изящны и компактны, а потом нередко используются в миниатюрных светильниках и бра.

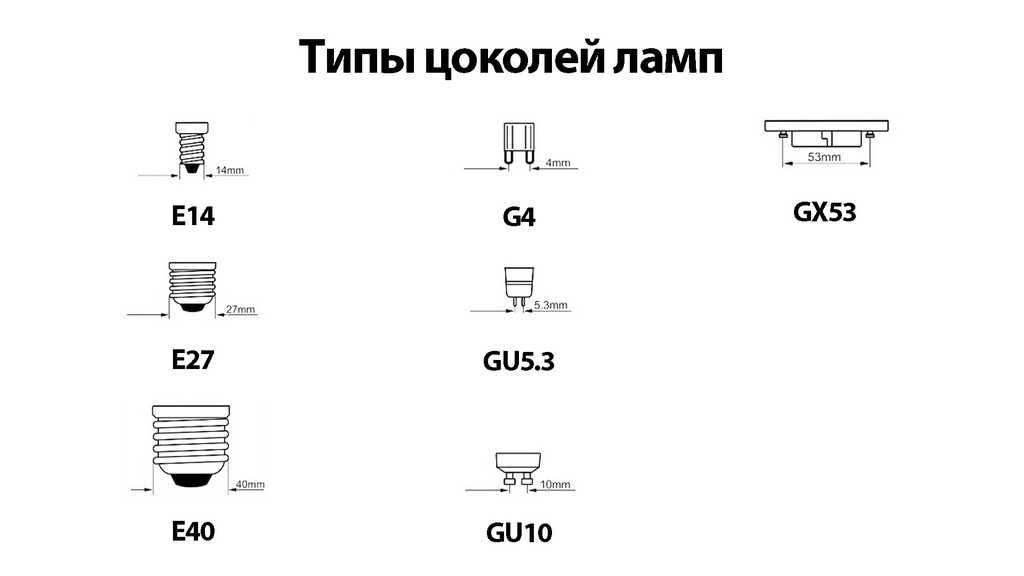

Виды и характеристики цоколей в лампочках
Цоколь – это часть лампы, с помощью которой к ней подводится электрический ток и лампа крепится в плафоне светильника. В разных светильниках используются разные типы цоколей, а в каждый патрон можно установить только лампу с тем цоколем, который указан в сопроводительной документации. Лампа с неправильно подобранным цоколем просто не установится в светильник и не будет работать.
Две основные группы, на которые можно разделить все многообразие цоколей, это резьбовые и штырьковые. Резьбовые более популярны среди потребителей, в лампах светильников в большинстве домов можно встретить именно такой тип.
Первая буква в названии цоколя определяет его тип. Согласно буквенной маркировке, к типам цоколей относятся:
— E – резьбовой цоколь Эдисона;
— G – штырьковой цоколь;
— R – цоколь с утопленными контактами;
— B – штифтовой цоколь (байонет).
После буквы следует число, означающее размер цоколя или расстояние между контактами. Например, E27 означает, что диаметр вкручиваемой части составляет 27 мм. Помимо этого, в маркировке могут присутствовать и строчные буквы, которые указывают количество соединительных контактов или пластин: — s – 1 контакт;
— d – 2 контакта;
— t – 3 контакта;
— q – 4 контакта;
— p – 5 контактов.
Резьбовой цоколь Эдисона E. Как следует из названия, этот вид цоколя был изобретен Томасом Эдисоном в 1909 году. Его удобство заключается в быстрой установке лампы в светильник путем вкручивания в патрон. Маркировка Exx указывает на размер в миллиметрах. Наиболее часто встречающимися моделями являются E27 и E14, называемый «миньоном». В силу своей популярности, сейчас эти цоколи находят применение не только в лампах накаливания, но и в таких, как люминесцентные, энергосберегающие и другие.
Таблица размеров и названий цоколей резьбового типа.
Штырьковой цоколь G.
В штырьковом цоколе лампа соединяется с патроном путем вставления специальных штырьков в предназначенные для них разъемы. Цифры в маркировке после буквы указывают расстояние между центрами штырьков, если их два, или диаметр окружности, на которой штырьки расположены, если их три и более. Дополнительные буквы U, X, Y, Z определяют модификацию всей конструкции. Буква U ставится в энергосберегающих лампах, буква X – в точечных светильниках с направленным светом. Цоколи GY и GZ встречаются редко и только в лампах специального назначения. Все эти цоколи не взаимозаменяемы.
Цоколь G4 используется в маленьких галогеновых лампах с напряжением 12В или 24В. Цоколь G5 используется в люминесцентных трубчатых лампах, диаметр колбы которых составляет 16 мм. Цоколь GU5.3 (MR16) используется в бытовых светильниках для встраиваемого освещения. Лампы с таким цоколем можно устанавливать в том числе в патроны, предназначенные для GX5.3. Но лампы GX5.3 нельзя установить в патрон GU5.
3.
Цоколь GU10 имеет утолщения на концах контактов для поворотной установки в патрон. У этого цоколя существуют две другие разновидности – GZ10 и GX10. GZ10 имеет прямое цилиндрическое основание. У GX10 основание имеет ступенчатое уменьшение диаметра и два выступа-ключа. Лампы GX10 и GZ10 невозможно вставить в патрон для GU10. Самый универсальный вариант – GZ10, в него можно установить лампы с цоколями всех трех типов.
Расстояние между контактами у цоколей штырькового типа.
Цоколь с утопленным контактом R. Такой цоколь используется достаточно редко, в основном в некоторых видах кварцевых галогенных ламп и в светильниках с ярким световым потоком. Цифры в маркировке указывают полную длину лампы в миллиметрах, а строчная буква после – количество контактов. Параметры цоколя R7s означают, что длина лампы составляет 7 мм и она имеет 1 контакт.
Штифтовой цоколь (байонет) B. Корпус данного цоколя оснащен специальными штифтами для установки в патрон.
Цифры в маркировке указывают наружный размер цоколя в миллиметрах. Его особенностью является наличие несимметричных боковых контактов, которые фиксируют лампу в патроне строго заданным образом для фокусировки светового потока. В некоторых странах вместо размеров в миллиметрах используются аббревиатуры:
— BC — Bayonet Cap (Байонетный цоколь) = B22d, Русскоязычное обозначение 2Ш22;
— SBC — Small Bayonet Cap (Маленький Байонетный цоколь) = B15d, Русскоязычное обозначение 2Ш15;
— MBC или MBB — Miniature Bayonet Cap / Base (Миниатюрный Байонетный цоколь) = Ba9s, Русскоязычное обозначение 1Ш9.
Как правильно выбрать патрон для лампы?
Как правильно выбрать патрон для лампы? | Любая лампаПохоже, в вашем браузере отключен JavaScript. Для наилучшего взаимодействия с нашим сайтом обязательно включите Javascript в своем браузере.
Существует несколько вариантов количества патронов для ламп.
С помощью следующего руководства мы собираемся навести порядок в разнообразии различных сокетов. Существуют четкие характеристики, которые облегчают различение и наверняка приведут вас к подходящей альтернативе светодиодам. Существует два распространенных типа сокетов: 9.Классическая винтовая головка 0003 (Edison) и штыревая головка . Все замены возможны в соотношении 1:1 без каких-либо механических или электрических регулировок. Если вы используете лампочки вместе с диммерами, что довольно часто встречается в декоративных светильниках, обратите внимание на совместимые светодиодные альтернативы.
Наконечник
Всегда проверяйте старый тип патрона, иначе новая лампа не подойдет!
Какие наиболее распространены патроны/цоколя для светодиодных ламп?
Распознавание и использование самых распространенных розеток убережет вас от ошибки при покупке и установке неподходящего освещения.
Вот наиболее распространенные патроны для ламп:
Edison-Socket
) резьбы лампы. Обозначение «E» относится к вращающейся резьбе Эдисона, которая просто ввинчивается в соответствующий фитинг.
Байонетное гнездо
Байонетное гнездо представляет собой Т-образное гнездо с вертикальными штырями с обеих сторон. Эта розетка хорошо известна как B15. Кроме того, имеется разъем B22 , относящийся к байонетному разъему, который нужно только вставить и повернуть на 180°.
Штыревой цоколь
Традиционные лампы, которые не оснащены классическим цоколем Эдисона (это в основном галогенные лампы и люминесцентные лампы), имеют так называемое штыревое гнездо с двумя штырями. Эти патроны для ламп классифицируются буквой «G», что означает стекло, поскольку это был исходный материал, из которого были сделаны контактные штифты.
Если вы ищете точечные светильники для кухни или гостиной, эти светильники, вероятно, будут иметь патрон GU10 . «ГУ» означает, что это штепсельная розетка с поворотным замком. Вы вставляете лампочку в фитинг, а затем поворачиваете лампочку, пока она не встанет на место (тот же принцип, что и в байонетном патроне).
Как и в случае с электронными розетками, цифра за буквой представляет собой меру, которая относится к расстоянию между двумя полюсами в миллиметрах. Нажмите здесь, чтобы узнать больше о выборе правильной лампы GU10.
Вы ищете определенную лампочку, но патрон для вашего светильника отличается?
Вы нашли не тот патрон для новой светодиодной лампы? У нас есть для вас простое решение. В нашем магазине вы можете найти различные адаптеры от нашего собственного бренда.
С помощью этих адаптеров вы можете использовать, например, лампочки E14 в патроне E27 и многое другое! Проверьте все возможности здесь.
Вывод всех обычных ламповых патронов:
E27 LED Bulbs
E14 Светодиодные лампы
Светодиодные лампы B22
Светодиодные лампы накаливания
GU10 Светодиодные лампы прожектора
GU5.3 (MR16) Светодиодные лампочки
GU4 (MR11) Светодиодные пятна
G53 (AR1111). Описание базовых размеров
Каждый осветительный прибор имеет свои требования к размеру и форме цоколя лампочки, и ваша лампочка будет работать хорошо только тогда, когда она полностью совместима с патроном светильника.
В этом случае, всякий раз, когда вы собираетесь купить новую лампочку, сначала проверьте ее упаковку, чтобы узнать размер цоколя, который у нее есть. И чтобы помочь вам узнать, какой размер цоколя лампочки вам нужен для различных ситуаций и светильников, мы кратко рассмотрели распространенные типы цоколей ниже.
Купить на амазонке лампочки lohasled
СОДЕРЖАНИЕ:
Как узнать размер цоколя лампочки?
Какие распространены типы цоколей ламп?
Не знаете, какой цоколь у лампочки должен быть на замену? Все, что вам нужно сделать, это измерить цоколь лампочки перед покупкой, так как это поможет вам убедиться, что новая лампочка, которую вы выберете, подойдет к вашему светильнику. Обычно колба с винтовым цоколем или байонетным цоколем измеряет диаметр цоколя, а штифтовое цоколь измеряет расстояние между двумя штифтами. Все виды цоколей лампочек измеряются в миллиметрах. Для лучшего понимания возьмем в качестве примера цоколь лампы e26, это типичный винтовой цоколь, «26» относится к диаметру цоколя 26 мм.
В наши дни лампочки разработаны с различными цоколями, совместимыми с различными типами розеток и осветительных приборов. Среди них есть четыре наиболее распространенных типа основания, включая винтовое основание Эдисона, байонетное основание, основание с двумя штифтами, основание с поворотом и замком. Ниже приведены подробности о них.
Винтовые цоколя Эдисона являются наиболее распространенными типами цоколей, поскольку сегодня они также используются в самых популярных светодиодных лампах. Вот почему светодиодные лампы являются отличной альтернативой традиционным лампам накаливания. Буква «E» означает ввинчиваемый стиль Эдисона в честь великого изобретателя, а цифра обозначает диаметр основания. Среди них цоколь E26 и цоколь E12 являются наиболее знакомыми нам цоколями ламп, которые также называются средними цоколями и цоколями канделябров. Остальные Е11, Е14, Е39.
С диаметром основания 26 мм они являются наиболее часто используемыми лампочками в Северной Америке. Когда вы вводите E26 для поиска лампочек в Интернете, вы можете увидеть, что существует множество светодиодных лампочек с различными функциями, таких как освещение от заката до рассвета, желтые жучки, умные лампочки и т. д. Это самые распространенные светодиодные лампочки, которые могут удовлетворить ваши различные потребности в освещении с низкой мощностью.
| е26 умная лампочка | | Желтая светодиодная лампа e26 | Смарт-дооснащение e26 | Светодиодная лампа дневного света e26 | |
|---|---|---|---|---|---|
| Цена | 21,99 $/2 упаковки | 25,99 $/4 упаковки | 19,99 $/4 упаковки | 25,99 $/уп. | 29,99 $/4 упаковки |
| Люмен | 450ЛМ | 500ЛМ | 450ЛМ | 680ЛМ | 2500ЛМ |
| Вт (Замена Ватт) | 8 Вт (эквивалент 60 Вт) | 6 Вт (эквивалент 40 Вт) | 5 Вт (эквивалент 40 Вт) | 10 Вт (эквивалент 65 Вт) | 23 Вт (эквивалент 150–200 Вт) |
| Светлый | RGB и Холодный белый | Дневной белый | Оранжевый Желтый | RGB и Перестраиваемый белый | Дневной белый |
| Цветовая температура | 2700К-6000К | 5000К | 2000К | 2000К-9000К | 50000К |
| Форма | А19 | А19 | А15 | Раунд | Свеча |
| Основные функции | Управление голосом и приложением | Автоматическое включение или выключение | Обеспечьте достаточное освещение, не привлекая насекомых | Украшение Управление голосом и приложением | Свет загорается мгновенно при включении |
| Диммируемый | √ | × | × | √ | × |
По сравнению с лампочкой е26 размер цоколя лампочки е12 меньше.
| е12 умная лампочка | Лампа накаливания e12, меняющая цвет | Старинная лампочка накаливания e12 | Старинная лампочка накаливания e12 | Декоративная цилиндрическая лампа e12 | |
|---|---|---|---|---|---|
| Цена | 26,99 $/2 упаковки | 29,99 $/2 упаковки | 22,99 $/6 шт. | 29,99 $/6 шт. | 18,99 $/3 упаковки |
| Люмен | 450ЛМ | 810ЛМ | 400ЛМ | 600ЛМ | 1100ЛМ |
| Вт (Замена Ватт) | 5 Вт (эквивалент 40 Вт) | 9 Вт (эквивалент 60 Вт) | 4 Вт (эквивалент 40 Вт) | 6 Вт (эквивалент 60 Вт) | 12 Вт (эквивалент 100 Вт) |
| Светлый | RGB и Холодный белый | RGB и Перестраиваемый белый | Теплый белый | Теплый белый | Теплый белый |
| Цветовая температура | 2700К-6000К | 2700К-9000К | 2700К | 2700К | 2700К |
| Форма | Свеча | А19 | СТ48 Угол луча: 330° | Свеча | Свеча |
| Основные функции | Управление голосом и приложением | Управление голосом и приложением | Украшение | Украшение | Украшение |
| Диммируемый | √ | √ | √ | × | × |
Штыковая база получила свое название от того же действия, которое солдаты используют для установки штыков на свои винтовки.
У большинства байонетных лампочек по обеим сторонам цоколя есть штифт, который при повороте фиксируется в патроне. Обычно используются основания B22, B15, номер относится к диаметру основания. Обратите внимание, что некоторые байонетные базы являются одноконтактными (SC), а другие — двойными контактами (DC). Это означает наличие одной или двух точек контакта для электрического соединения.
Другим распространенным типом цоколя является двухштырьковый цоколь, который традиционно используется для люминесцентных и светодиодных ламп. Каждая лампочка с двухконтактным цоколем имеет два контакта, которые торчат из цоколя и подключают лампочку к напряжению, затем электрический ток течет через контакты в лампочку, излучая свет. Все двухштыревые базы обозначаются буквой «G», за которой следует цифра. «G» восходит к оригинальной лампочке из стекла, а цифра указывает на расстояние между двумя штырьками в миллиметрах.
