Виды галогенных ламп и их особенности

Из всех современных источников света галогенные лампы обладают наиболее качественной цветопередачей. Кроме того, галогенные лампы отличаются большой яркостью и направленным излучением. Их, конечно, только условно можно назвать энергосберегающими, тем не менее, по сравнению с лампами накаливания они имеют в несколько раз большую световую отдачу и удвоенный срок службы.

Существует очень много различных галогенных ламп. В этой статье мы познакомимся с их основными видами и особенностями.

Все галогенные лампы условно делят на две больших группы: лампы низкого напряжения (низковольтные) – до 24 В и лампы сетевого напряжение – 220 В. Кроме этого, галогенные лампы различаются по конструкции и назначению.

Основные виды галогенных ламп:

1. Линейные галогенные лампы.

Это самый старый тип галогенных ламп, которые были созданы еще в 60-х годах прошлого века. Лампы представляют собой кварцевую трубку с выводами с обеих сторон. Нить накала поддерживается в лампе с помощью специальных кронштейнов из проволоки.

Лампы при своих небольших размерах имеют очень приличную мощность – 1 – 20 кВт. В помещениях такие лампы не используются из-за очень высокой яркости и большой потребляемой мощности. Основная их область применения – прожекторное освещение. Существуют современные линейные галогенные лампы заливающего света, которые используют не только в наружном, но и во внутреннем освещении. Эти лампы отличаются повышенной ударопрочностью.

Линейная галогенная лампа

Лампы выпускаются стандартной длины. Наиболее популярны галогенные линейные лампы длиной 78 и 118 мм. Большинство линейных галогенных ламп требуют обязательного горизонтального размещения в пространстве. Современные линейные галогенные лампы выпускаются двухцокольными с цоколем R7s (размещен с двух сторон лампы).

2. Галогенные лампы с отражателем (галогенные лампы направленного света).

Такие лампы выпускаются в стандартных типоразмерах – MR8, MR11 и MR16. Самый популярный типоразмер галогенных ламп – MR16 (диаметр колбы 50 мм). Галогенные лампы с отражателями характеризуются различными углами излучения.

Лампа состоит из миниатюрной колбы со специальным отражателем (рефлектором). Отражатели перераспределяют световой поток лампы в пространстве. Сама галогенная лампа расположена по центру отражателя.

Галогенная лампа с отражателем

Галогенные лампы с отражателем лампы обычно используют при организации точечного направленного освещения. Обычно их встраивают в подвесные и натяжные потолки, причем правильно рассчитав количество ламп, их можно применять не только в целях подсветки, но и для организации общего освещения. Такие лампы обеспечивают высокую электробезопасность. Они должны подключаются через специальный электронный или электромагнитный трансформатор. Электронные трансформаторы для галогенных ламп используются намного чаще.

3. Капсульные (пальчиковые) галогенные лампы.

Такие лампы имеют очень миниатюрные размеры и представляют собой небольшую капсулу с выводами. Они выпускаются с поперечными и продольными телами накала. Такие лампы могут использоваться в открытых светильниках без защитных стекол. В основном они применяются для встроенных в мебель и в потолок светильников, для декоративной подсветки. Существуют модели светильников общего освещения с капсульными галогенными лампами.

Капсульные галогенновые лампы

Возможные виды цоколей для капсульных ламп: G4, G5,3, GY6,35. Капсульные галогенные лампы сетевого напряжения обычно имеют цоколь G9 (расстояние между штырьками 9 мм). Они используются для декоративной подсветки, и иногда в светильниках для общего освещения.

В этой статье описаны только основные виды галогенных ламп. Безусловно, производители источников света не стоят на месте и каждый год совершенствуют выпускаемые галогенные лампы, а также создают их новые разновидности, что и подтверждается постоянным обновлением нашего ассортимента в каталогах!

Преимущества галогенной лампы TM Econ:

Высокая степень световой отдачи;
Срок службы в 2 раза превышает показатели обычной лампы;
Высокий уровень цветопередачи;
Значительная экономия электроэнергии;
Производят яркий и ровный свет, без нагрузки на глаза.

Галогенные лампы. Виды и устройство. Работа и особенности

Многие считают, что галогенные лампы относятся к особенному типу, в них якобы применяется необыкновенный метод образования света. Но все гораздо проще. Это обычные лампы, они являются моделью модернизированной лампы накаливания. В них светит раскаленная вольфрамовая тонкая нить.

Однако, они имеют некоторые особенности. В колбе лампы содержится наполнитель – газ, в который добавлены так называемые галогены, состоящие из йода, хлора и брома. Эти добавки предотвращают при определенной температуре потемнение колбы, и как следствие, снижение светового потока. Поэтому размер колбы, намного меньше, чем у обычных ламп. Вследствие этого повысили давление в колбе с газом. Появилась возможность использования дорогостоящих инертных газов вместо наполнителя.

Принцип работы

Некоторые преимущества галогенных ламп:

Яркий свет за все время работы.
Компактные размеры.
Повышенный срок работы, в сравнении с обычными лампами.
Увеличенный поток света при равной мощности из-за повышенной светоотдачи.

Атомы вольфрама вылетают с поверхности нагретой спирали, но не долетают до колбы, и с помощью химического процесса возвращаются обратно. Это называется галогенным циклом.

Казалось бы, что технология с применением галогенов отработана в совершенстве, вследствие чего лампа будет служить очень длительный срок. Но не все так просто. Атомы вольфрама в результате испарения удаляются с одного места спирали, а прилетают назад на совершенно другие места. В конце концов, в галогенке возникает такая же ситуация, как в обычной лампе, то есть, одни участки спирали утончаются, температура на этом участке повышается, так же как и испарение. Это приводит к тому, что лампа перегорает.

Галогенные лампы наиболее эффективны в своей работе при малом объеме колбы. Этим можно объяснить небольшие размеры изготовления галогенных ламп.

Параметры ламп

Номинальное значение напряжения галогенок разделяется двумя группами: высокое – 110-240 вольт и низкое – 6-24 вольт. Интервал мощностей полностью соответствует интервалу простых ламп накаливания.

Температура работы и объем теплоты, выделяемой лампами, являются основным свойством излучателей тепла, и представлены повышенными значениями. Вследствие этого галогенки имеют повышенную чувствительность к влаге, являются пожароопасными.

Горячая часть лампы находится очень близко с контактами клемм напряжения питания. Поэтому материал изготовления патрона и материал светильников, оснащенных галогенными лампами, должен быть изготовлен из термостойкого и несгораемого материала. Параметры работы ламп сохраняются при любой окружающей температуре.

Схемы работы

Подключение галогенных ламп не имеет отличия от простых ламп накаливания, их вкручивают в патрон светильника, и лампы светят до окончания срока службы. Больше нет никаких дополнительных подключений.

Низковольтные галогенные лампы работают от низковольтных трансформаторов. Ток в сети низкого напряжения достаточно велик, поэтому подключают несколько отдельных групп приборов освещения с раздельными трансформаторами питания. Галогенки могут функционировать как от постоянного тока, так и от переменного.

Время работы галогенок

Принято считать, что стандартный срок работы сетевых и низковольтных ламп равен 2000 часов. Некоторые модели ламп могут иметь повышенный срок службы, до 4000 часов. Механические повреждения ламп при работе и частые действия с выключателем освещения значительно уменьшают срок службы.

Цвет температурного спектра галогенных ламп больше, чем у обычных, и составляет 3200 К. Цветопередаточный индекс галогенок наибольший, он составляет 100 Rа.

Особенности работы

Кроме вышеперечисленных особенностей, имеются еще некоторые моменты:

К лампам в кварцевых колбах одинарного исполнения нельзя прикасаться голыми руками. Это можно объяснить тем, что кварц имеет способность кристаллизоваться возле инородных частиц, которые заносятся во время прикосновения.
Некоторые модели галогенных ламп специального назначения не могут работать в любом положении, и нуждаются в определенном размещении в светильнике.

Виды галогенных ламп

Галогенные лампы для напряжения 220 вольт

Такие галогенные лампы имеют резьбовой цоколь, предназначены в качестве замены обычных ламп со спиралью в светильнике.

Линейные лампы служат для работы в прожекторах, светильниках для уличного освещения.

Галогенные лампы низкого напряжения

Лампа зеркального типа с отражателем из алюминия служит для открытых типов светильников.

Капсульная галогенка низковольтная служит для декорации освещения точечного вида.

Низковольные трансформаторы для галогенок

Обычные простые трансформаторы ничем не примечательные в конструкции. Похожи на свои аналоги в электронике. Сердечники трансформаторов бывают тороидальные и Ш-образные.

Вследствие значительных токов работы ламп на вторичной обмотке трансформатора сечение провода может достигать 4 мм². В корпусе имеются различного типа предохранители. Маркировка на корпусе имеет обозначения предохранителей. К недостаткам трансформаторов с электромагнитным действием относится большой вес. Например, трансформатор на 300 ватт имеет массу до 12 кг. Напрашивается мысль о том, насколько опасным является установка такого тяжелого прибора под потолок, и что после этого может произойти.

Для решения таких проблем, в наше время инновационных технологий придуманы и запущены в производство трансформаторы с электронной начинкой, которые правильнее называть электронными источниками питания. Такие приборы имеют в составе частотный преобразователь, повышающий частоту напряжения питания до 30000 герц. За счет этого величина габаритов трансформатора значительно снизилась.

Вес трансформаторов с электронной начинкой небольшой. При повышении мощности размер увеличивается ненамного. Также они греются меньше, в работе более тихие.

Как выбрать трансформатор

Чтобы трансформатор проработал долго, необходимо сделать правильный выбор его параметров. Рассмотрим это на примере. Требуется подключение 3-х ламп мощностью 50 ватт. В итоге выходит 150 ватт, значит, нужен трансформатор на 150 Вт.

Если нужно подключить 4 лампы по 35 ватт, в сумме выходит 140 ватт, то выбирают также на 150 ватт. При применении таких трансформаторов можно загружать его меньше номинального значения на 15 ватт. В схеме подключения применяют светорегулятор. Специалисты не советуют устанавливать такие устройства для галогенных ламп низкого напряжения, так как он быстро сгорит. Но это не совсем так. В продаже имеются светорегуляторы, которые служат именно для таких типов ламп. Если вы применяете обычный светорегулятор, то иногда включайте свет на всю яркость. Эта процедура позволит продлить срок службы светорегулятору на долгие годы.

Достоинства галогенок

Приборы освещения с применением галогена имеют свои особенности и свойства. Преимуществами галогенных ламп можно назвать следующие особенности:

Дают очень приятный для глаз свет для повышенного внимания. Яркий свет излучения снижает напряжение глаз, кристаллик в глазном яблоке не испытывает перенапряжения.
Отлично сочетается с осветительными системами для рекламных целей, например, для рекламы товаров потенциальным покупателям. При оформлении витрин магазинов белый приятный свет считается оптимальным вариантом. При помощи галогенных видов прожекторов создают фокусировку точечного вида. Специалисты отмечают, что при освещении галогенными лампами цвет поверхностей получается насыщенным и интенсивным, краски обретают новую жизнь.
Прожекторы на основе галогенных ламп встраиваемого вида стали самыми удобными для освещения дворов. Такие осветительные устройства легко переносят резкие перепады температур. Так же как и светодиодные устройства, они устойчивы к факторам внешней среды, атмосферным явлениям. Чтобы они долго служили, нужно обеспечить хорошую герметичность. Галогенные лампы и прожекторы бытового назначения можно перед приобретением изучить по фотографиям. Они более экономичны на 20%, чем лампы накаливания. Главная их особенность – это яркий свет, освещающий все необходимое пространство.

Отрицательные моменты галогенок

Не всем людям подходит белое яркое освещение, которое бьет по глазам, и не во всех местах уместно. В спальнях или детских комнатах редко встречается галогенное освещение. В таких помещениях их могут устанавливать лишь под углом, опытными специалистами, по разработанной схеме освещения.
Наружная стенка колбы лампы прочная, но она может быть повреждена. Вследствие этого может выйти наружу газ, который опасен для человека. От одной лампы не будет большого вреда, но если ламп много, то это может вызвать мигрень или головокружение.
Галогенки для бытового применения имеют свои недостатки, как и другие разные устройства. Например, их не советуют ставить в ванной комнате, так как на них будет действовать постоянно влажный воздух, от которого лампы могут в скором времени взорваться.
Разбившиеся галогенные лампы требуют особой утилизации цоколей, осколков и патронов.
Их нельзя выкидывать в обычные баки для мусора. Это является серьезным недостатком. Неисправную лампу нужно положить в универсальный контейнер для отходов химии, если он имеется, или сдать в специальную организацию, которая работает по оказанию подобных услуг.

Типы цоколей галогенных ламп . Электропара

Галогенные лампы обладают обширным набором достоинств. Это высокая цветопередача, отличная яркость и сила светового потока, долговечность и миниатюрные размеры. Мы не так часто совершаем покупку осветительных приборов, чтобы иметь возможность изучить все особенности того или иного типа лампочек. Двухштырьковые, резьбовые – оказывается, цоколи галогенных ламп бывают очень разными в зависимости от применения.

Винтовой цоколь E27 и E14 – это самые популярные типы цоколей. Наличие резьбы позволяет подключить к патрону практически все известные виды лампочек. Его универсальность является действительно заслуженной.

Штырьковые цоколи

R7s – линейные галогенные лампы, не требующие подключения к трансформатору. Работают такие лампочки обычно в сети 220 Вольт и имеют возможность диммирования. Цоколь с утопленным контактом.

GU5.3 – штырьковый цоколь с расстоянием между контактами 5,3 мм. Стандартные лампы с отражателем. Компактные, удобные в установке. Некоторые модели диммируемые и оснащены защитным стеклом от ультрафиолетовых лучей.

G9 – штырьковый цоколь с расстоянием между контактами 9 мм. Маленькие галогеновые лампочки для монтажа во встраиваемые и потолочные светильники. Диммируемые, яркие осветительные приборы, не требуют трансформатора.

GU10 – штырьковый цоколь с расстоянием между контактами 10 мм. Эти лампы имеют отражатель, рефлекторную колбу, не требуют использования трансформатора.

G53 – штырьковый цоколь с расстоянием между контактами 53 мм. Эти мощные лампы оснащены дихроичным отражателем для мощного пучка света. Диммируемые, УФ фильтр, срок службы около 3 000 часов.

G4 – штырьковый цоколь с расстоянием между контактами 4 мм. Используются для монтажа в точечных светильниках, миниатюрные размеры, работают в сети 12 В.

Какой бы тип цоколя ни был у галогенной лампы, следует всегда при покупке исходить из своих собственнх потребностей и технических характеристики осветительного прибора. Мы гарантируем качество товара.

Лампы галогенные — Электросистемы

Как купить лампы галогенные?

Если Вы хотите приобрести ЛОН в розницу по низкой цене, Вы можете сделать это в магазине Электромаркет г. Хабаровск или в магазинах Электросистемы в Комсомольске-на-Амуре, Благовещенске, Биробиджане. Адреса указаны в разделе сайта КОНТАКТЫ.

Если Вы хотите заключить договор на оптовые поставки по индивидуальным условиям, Вам нужно связаться с менеджерами по телефонам, указанным для Вашего региона в разделе сайта КОНТАКТЫ.

Компания Электросистемы также предлагает к продаже светильники и источники света торговых марок TDM, Световые технологии, LEDEL и др.

Галогенные лампы (ГЛН)

Галогенная лампа — это усовершенствованная лампа накаливания, получившая широкое распространение относительно недавно. Высокие технологии производства позволили повысить эксплуатационные показатели галогенных ламп по всем параметрам в сравнении со стандартными лампами. Эффективность галогенных ламп выше обычных ЛН на 20-50% (соответственно, на такую же величину снижается энергопотребление).

Главные достоинства галогенных ламп — их доступная цена, прекрасная передачацвета, возможность создания разных световых оттенков и яркий свет на протяжении всего периода эксплуатации. Благодаря добавлению в колбу паров галогенов (брома, хлора, фтора, йода), которые уменьшают испарение вольфрама, значительно увеличился срок службы лампы (до 2000-5000 часов работы). Испарение вольфрама происходит медленнее, в том числе, из-за высокого давления газов в колбе, объем которой стал значительно меньше по сравнению с ЛОН. Таким образом, ресурс галогенных ламп в 3-5 раз выше обычных. При этом он ниже, чем у люминесцентных.

Галогенные лампы имеют насыщенный яркий ровный свет, который значительно отличается по спектральному составу от света обычной лампы. Такой свет максимально приближен к спектру солнечного света. Поэтому он прекрасно передает цвет лица человека, а также цвета в интерьере теплой и нейтральной гаммы.

Галогенные газы, в отличие от инертных, защищают колбу от снижения светового потока (галогенные газы, вступая в реакцию с атомами вольфрама, связывают их, не давая оседать на стенках колбы). Яркость освещения регулируется большим ассортиментом отражателей разных диаметров. Тепловое излучение отводится за пределы освещаемой площади благодаря дихроичным отражателям.

Галогенные лампы, как и ЛОН, могут диммироваться, т.е. менять уровень яркости. Потребитель может без каких-либо дополнительных усилий заменить лампу накаливания на галогенную в осветительных приборах с функцией диммирования. При этом энергопотребление при одинаковой светоотдаче уменьшается на 30 % меньше. Но имейте в виду, что увеличение или уменьшение питающего напряжения всего на пять-шесть процентов уменьшает рабочий ресурс вдвое, а также провоцирует оседание вольфрама на колбу.

Кроме сказанного выше, галогенные лампы оберегают освещаемые вещи от выгорания благодаря специальным фильтрам, нанесенным на кварцевое стекло, которые не пропускают ультрафиолет.Не удивительно, что эти лампы были запущены в массовое производство и получили такое широкое распространение как в бытовых (домашних условиях, общественных зданиях), так и в профессиональных сферах деятельности.

Но у галогенных ламп есть и свои недостатки. Из-за высокой чувствительности к скачкам напряжения в сети, они гораздо чаще перегорают в момент включения, чем лампы общего назначения. Поэтому их необходимо включать через блоки защиты (см. ниже) стабилизаторы напряжения или трансформаторы (для низковольтных ламп).

Еще одним существенным недостатком является очень сильное нагревание колбы (выше 250 до 500(!) градусов по Цельсию). Поэтому, во-первых, при их установке вы должны позаботиться о соблюдении норм противопожарной безопасности (между перекрытием и подвесным потолком обеспечьте достаточное расстояние, исключите возможность соприкасания лампы с любым предметом или материалом, находящимся поблизости, чтобы предотвратить его возгорание). А во-вторых, колбу никогда нельзя брать голыми руками.

Особенности эксплуатации галогенных ламп

Галогенные лампы особенно чувствительны к жировым загрязнениям. Колбы нельзя касаться даже хорошо вымытыми руками. На ней в любом случае останутся отпечатки пальцев, и стекло колбы, под действием высоких температур, может оплавиться в этом месте. Повышенная температура лампы ускоряет процесс испарения вольфрама, что катастрофически сокращает срок службы лампы. Достаточно взять ее в руки без перчаток всего один раз, чтобы сократить срок службы втрое(!). Поэтому всегда берите лампу с одной колбой куском чистой ткани либо в перчатках. Если же колба чем-то испачкана – обязательно протрите ее медицинским спиртом. Брать руками можно только лампу с двойной колбой.

Если вы используете галогенную лампу вместе с диммером, включайте ее время от времени на полную мощность. Это необходимо, чтобы испарить осадок йодида вольфрама, накопившийся на внутренней стороне колбы.

Галогенные лампы одинаково хорошо работают на постоянном и на переменном токе. При этом они рассчитаны на напряжение 220 и 12 вольт. Следовательно, низковольтные лампы должны быть оборудованы электронным инвертором или понижающим трансформатором (он может быть встроен в осветительный прибор). Можно установить одно понижающее устройство на группу светильников. В таком случае низковольтная сеть монтируется проводом большего сечения по сравнению с обычной 220-вольтной проводкой, рассчитанной на ту же потребляемую мощность.

Виды галогенных ламп

Прежде чем купить галогенные лампы, внимательно изучите из разновидности и сферу применения.Линейные двухцокольные лампы со спиральной нитью накала и кварцевой трубкой (1) применяются для освещения широких поверхностей. Имеют высокую светоотдачу и коэффициент цветопередачи, живой белый блеск, постоянный световой поток, возможность регулировки яркости, мгновенное перезажигание. Лампы мощностью более 500 Вт требуют четко горизонтальной установки (допустимое отклонение 4 градуса).

Лампы с цветным защитным стеклом и со стеклянным отражателем (2). Используются для декоративного освещения.

«Галогенки» с параболическим стеклянным отражателем с алюминиевым слоем (3). Предназначен для создания световых акцентов при акцентном освещении (в том числе уличная подсветка), элемент светового дизайна.

Лампы с двойной колбой (4). Характеризуются отличной цветопередачей (Ra=100) и стабильной светоотдачей. Имеют резьбовой цоколь и работают от стандартного сетевого напряжения. Совместимы с регуляторами яркости.

При покупке также обратите особое внимание на цоколи галогенных ламп. Дело в том, что уменьшенный размер колбы, а также изготовление ее из толстостенного стекла дают возможность использовать лампу без стандартных цоколей. Поэтому иногда может быть необходима смена светильника.

Блоки защиты галогенных ламп

Как мы уже говорили, неприятной особенностью галогенных ламп является их высокая чувствительность к перепадам напряжения и частое перегорание в момент включения. Дело в том, что при резком включении имеет место большой скачок напряжения, и на спирали выделяется кратковременно большая мощность. При этом температура, буквально за доли секунды, повышается от комнатной до нескольких тысяч градусов. В то же время в момент включения нить накаливания еще относительно холодная, а следовательно имеет маленькое сопротивление. Ночью эти процессы усиливаются из-за повышенного напряжения в сети. Именно по этой причине лампы часто горят при включении.

Срок службы лампы можно продлить двумя способами: добавить диод, уменьшив таким образом частоту тока, или при включении лампы плавно повышать напряжение. Все блоки защиты обеспечивают второй вариант. Их также называют устройством плавного пуска.

Виды галогенных ламп и их особенности

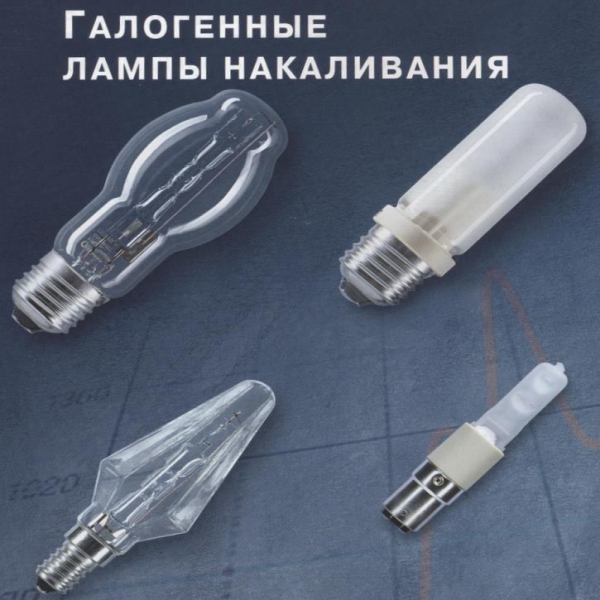

Галогенные лампы – усовершенствованная модель обычной лампы накаливания. Когда вольфрамовая нить в лампочке накаливается, появляется свет. Отличаются от обычных ламп накаливания наличием галогенов в газе-наполнителе и кварцевой колбой.

Технические характеристики галогенных ламп следующие:

Мощность изменяется в диапазоне 1Вт — 20 кВт
Номинальное напряжение лампы может быть равным 6В, 12В, 24В, 110В, 240В
Вольфрамовая нить нагревается до 3000 °
Отдача света варьируется 15лм/1Вт до 22лм/1Вт
Цоколь двух размеров – Е14 и Е27
Длительность эксплуатации от 2000 часов до 4000 часов.

Виды

Галогенные лампы подразделяют на два вида – лампы низкого напряжения (до 24 В) и лампы сетевого напряжения (220 В). Еще галогенные лампы классифицируют по строению и назначению.

Линейные ГЛН

Среди всех видов галогенных ламп, линейные ГЛН появились раньше всего. Галогенная лампочка состоит из кварцевой трубки, на концах которой находится по выводу, кронштейны или проволока поддерживают нить накала.

Мощность таких ламп составляет от 1 кВт до 20 кВт. Используются в основном для работы прожекторов, поскольку для освещения помещений слишком яркие и затратные.

Так какие галогенные лампы используют для освещения дома? Современные модели линейных галогенных лампочек, которые отличаются ударопрочностью и имеют стандартную длину и два цоколя R7s.

Широкое распространение получили лампы с длиной 78 мм и 118 мм. Стоит отметить, что многие лампочки разрешается устанавливать только в горизонтальном положении.

Глн с внешней колбой

Эти лампы напряжения в 220В заменяют классические лампы накаливания, обладают стандартным цоколем E14 или E12.

Линейная ГЛН располагается в стеклянной колбе, форма которой идентична форме классической лампы. Колба выступает защитным барьером от пыли и касаний. Встречаются колбы с молочным и матовым покрытием, бывают и прозрачные.

Особенности: качественная передача цвета и высокая цветовая температура, миниатюрные габариты, различные формы.
Рекомендации: подключать эти лампы стоит с помощью блоков защиты, которые подают ток постепенно и предохраняют от скачков напряжения.

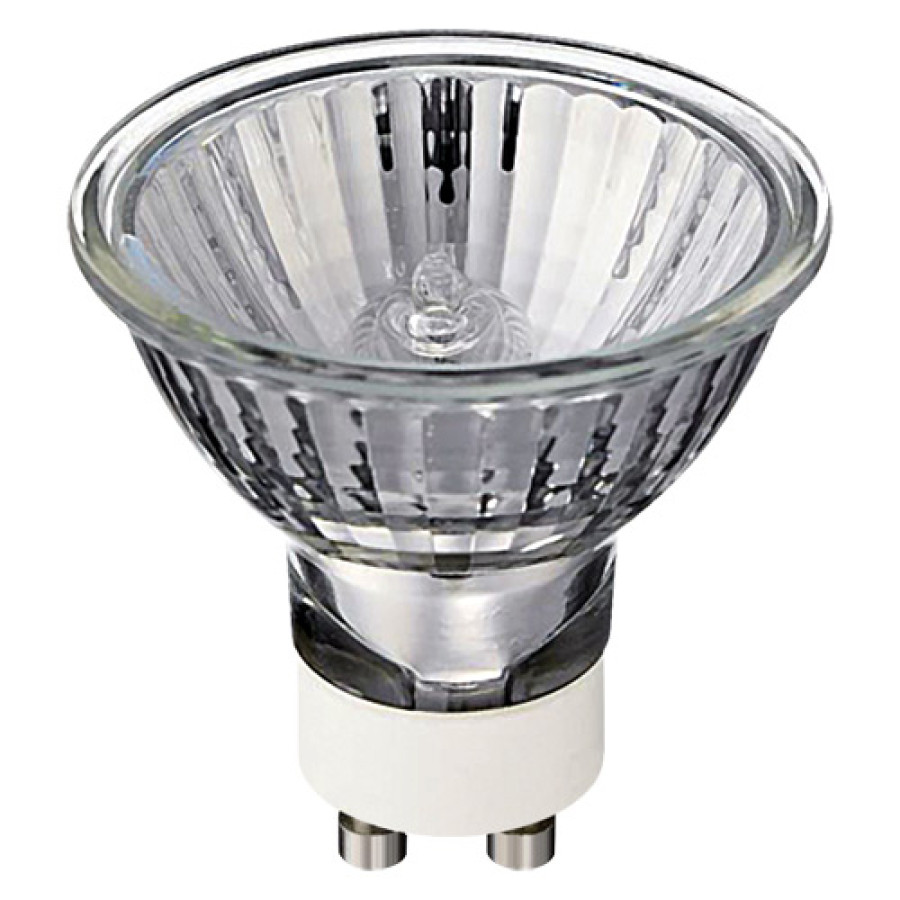

Гл направленного света

Устройство: компактная колба с отражателем, лампа находится относительно отражателя в центре. Отражатели изготавливают из разных материалов, наиболее распространенными являются алюминиевые.

Глядя на фото галогенной лампы такого типа можно заметить визуальное сходство с фонариком.

Особенности: выделяют большущее количество тепла, направленного в сторону распространения световых лучей. Когда распространение тепла недопустимо, используют лампы со специальным покрытием, отводящим тепло назад.

IRC-галогенные лампы

Имеют специальное покрытие, которое отражает инфракрасное излучение. Этот фактор, собственно говоря, и ведет в экономии электроэнергии и длительному сроку эксплуатации.

Разъемы у таких ламп двухштырьковые, рассчитаны на 6В, 12В, 24В. Область применения: точечное освещение, подвесные потолки, общее освещение.

Капсульные ГЛН

Устройство: маленькая капсула с выводами. Тело накала может быть поперечным или продольным.

Область применения: открытые светильники; светильники, встроенные в мебель; светильники общего назначения.
Как и все прочие источники света, галогенные лампы имеют свои плюсы и минусы.

Преимущества галогенных ламп накаливания

Маленькие габариты ламп
Стабильность освещения до последнего дня эксплуатации
Длительный срок работы
Высокая светоотдача
Отличная цветопередача

Недостатки галогенных ламп накаливания

Чувствительны к скачкам напряжения
Колба нагревается до высокой температуры
Если колба загрязнилась, лампочка выйдет из строя
Требуют фильтров ультрафиолета
Слишком яркое освещение белого цвета
Требуют утилизации по правилам, указанным на упаковке
Относительно высокая стоимость.

Где применяют?

Галогенные лампы накаливания широко применяются при освещении абсолютно разных объектов.

Их используют в автомобильном освещении, для освещения ремонтируемых помещений и при монтаже основного освещения, для декора, при видеосъемке.

Правила эксплуатации ламп

Нельзя прикасаться голыми руками
Большинство моделей ламп требует определенного расположения лампы в пространстве.

Резюмируя все вышесказанное, получаем, что галогенные лампы накаливания отличаются повышенной прочностью за счет того, что изготовлены из кварца, их корпус термоустойчив и не пропускает ультрафиолет.
Важно знать, что каждая лампа имеет маркировку, состоящую из четырех параметров, которые означают следующее: материал изготовления, название содержащегося газа, размер лампы, напряжение-мощность.
Покупая галогенные лампы накаливания любого вида с подходящим размером цоколя, вы экономите электроэнергию, а значит и свои средства.

Фото галогенных ламп и их особенности

Вам понравилась статья? Поделитесь 😉

Галогенные лампы: принцип действия, классификация и ключевые преимущества

Галогенные лампы— это отличная альтернатива светодиодным и люминесцентным светильникам. Такие источники освещения сохраняют принцип экономного потребления электрической энергии, излучая при этом сбалансированный поток света и не требуя соблюдения правил утилизации. У ламп данного типа существует огромное количество преимуществ, делающих их эксплуатацию чрезвычайно выгодной. Однако есть и недостатки.

Конструктивно галогенные лампы представляют собой традиционные лампы накаливания, в которых используется нить из вольфрама особой марки. Главным же отличием является заполнение колбы смесью кислорода и инертного газа с галогеносодержащими компонентами (как правило, это соединения йода и брома).

Работа этих источников освещения базируется на испарении вольфрама с нити накаливания, который галогены переносят обратно на спираль. Там под воздействием температуры соединения распадаются, выделяя свет.

Это обеспечивает таким лампам ключевые преимущества: во-первых, стенки колбы не темнеют, поскольку вольфрам возвращается на спираль, а во-вторых, происходит регенерация нити, что увеличивает эксплуатационный ресурс.

Преимущества и недостатки галогенных ламп

Конструктивные особенности галогенных ламп и специфика применяемых материалов обеспечивают изделиям ряд ключевых достоинств и недостатков, которые следует рассмотреть с точки зрения критериев эксплуатации.

К преимуществам относятся:

Экономичность. Благодаря высокому давлению, хорошим рабочим характеристикам вольфрама и удержанию основной части тепла в колбе светоотдача галогенных ламп обеспечивается в пределах от 15 до 22 лм/Вт (при 12 лм/Вт у обычных ламп накаливания). При одинаковой мощности энергопотребление у таких источников снижено в два раза.
Срок службы. За счет частичного восстановления спирали, эксплуатационный ресурс галогенных ламп составляет от 2 до 5 тысяч часов.
Качество излучаемого света. Светильники, работающие на основе галогена, генерируют излучение, максимально близкое по спектральному составу к дневному. По данному параметру они обходят даже люминесцентные и светодиодные лампы. Даже при сильном нагревании у «галогенок» цветопередача сохраняется в диапазоне Ra 99–100.
Размеры. Возможность создания энергоэффективных, но при этом компактных источников освещения, сыграла значительную роль в высокой популярности галогенных ламп. Лаконичность размеров позволяет им соответствовать любым требованиям современного дизайна интерьеров, когда свет устанавливается при устройстве натяжных и подвесных потолков, а также других конструкций. Кроме того, за счет компактности их можно использовать даже в автомобилях.

Кроме того, галогенные лампы совместимы с диммитирующими приборами (регулирующими освещенность) и отличаются высокой безопасностью работы в различных условиях, включая избыточную влажность.

Недостатков у галогенных ламп мало, но они все же имеются. Минусы, в первую очередь, связаны с высокой температурой нагрева колбы, что создает риски возгорания или оплавления. Кроме того, малейшее загрязнение поверхности может вывести элемент из строя.

Виды галогенных ламп

Сегодня галогенные лампы представлены широким разнообразием моделей и конструкций. Так, различают линейные источники, изделия с внешней колбой и источники направленного света. Кроме того, встречаются капсульные варианты — миниатюрные светильники, специально предназначенные для низковольтных сетей. Такая вариативность конструктивных и технических исполнений обеспечивает галогенным лампам достаточно широкую сферу применения.

Их преимущества удовлетворяют запросам как при организации обычного освещения, так и для решения сложных дизайнерских задач с наличием регулирующей электроники и цепей управления. При этом сохраняется экономичность, долговечность и безопасность галогенных ламп.

Виды галогенных автоламп, и их особенности

Самым главным фактором безопасности является хорошая освещенность перед автомобилем в темное время суток. Хорошая освещенность даст водителю автомобиля своевременно обнаружить изменения на проезжей части и время для устранения этих изменений.

Производители автомобилей уже не используют в качестве головного света обычные лампы накаливания.
Можно сказать с уверенностью что век ламп накаливания закончился.
На сегодняшний день выпускаемые лампы разделяют на три класса.

Лампы накаливания (галогенные).
Ксеноновые.
Светодиодные.

Галогенные лампы пользуются большим спросом среди автовладельцев. И для этого есть много весомых причин таких как, компактный размер, прочная нить накаливания, свет ярче на 25-30%, хорошая светоотдача, повышенный срок службы. Все эти функции галогенной лампе дает встроенный баллон с буферным газом, паром (йод или бром).

Газ призван повышать предельную температуру спирали, тем самым заставляет лампу светить сильнее. Галогенная лампа по сути и есть лампа накаливания но усовершенствованная.

Галогенные лампы обладают хорошими свето-температурными характеристиками с температурой 2800-3000 К и стоят на порядок меньше чем ксеноновые и светодиодные.
Огромным плюсом в галогенных лампах является усовершенствованные лампы и их разновидности, которые дают возможность любому автовладельцу выбрать для себя максимально удобное освещение.
Основные разновидности галогенных ламп включают в себя.

Галогенная автолампа с повышенной яркостью.
Галогенная автолампа с повышенной мощностью.
Галогенная автолампа всепогодная.
Галогенная автолампа с долгим сроком службы.
Галогенная автолампа улучшенного визуального комфорта.

Галогенная автолампа с повышенной яркостью.

Повышенная яркость лампы помогает обеспечить максимальную видимость дорожного полотна. В повышенной яркости нуждаются люди со слабым зрением и пожилые водители.

Галогенная автолампа с повышенной мощностью.

Обычные лампы 12 вольт рассчитаны на мощность в 50-60W, но отдельные компании выпускают и более мощные приборы в 130W.

Пользоваться такими лампами нужно вне дорог общего пользования. Установка таких ламп может привести к выходу из строя электросистемы автомобиля.

Галогенная автолампа всепогодная.
Особенность таких ламп это желтоватый свет который позволяет лучше проникать своим световым потоком сквозь дождь или же туман.
Галогенная автолампа с долгим сроком службы.

Лампы с увеличенным сроком эксплуатации выпускают многие производители. В основном такие лампы для водителей которые ездят с включенным ближним светом в темное и светлое время суток.

Галогенная автолампа улучшенного визуального комфорта.

Данные лампы для автомобилей с повышенной световой температурой. Благодаря бело-голубом свету водитель меньше устает за рулем. Улучшается видимость дорожной разметки, указателей и дорожных знаков.

Все галогенные лампы на сегодняшний день имеют широкий вариативный ряд. За типом цоколя выделяют такие: h2, Н2, h4, h5, Н7,Н8, Н9, Н11, Н13, HВ1, НВ2, Hstrong3, HВ4, НВ5.

Лампы отличаются по месту расположения в автомобиле, мощности, световой температуре, количество нитей накала, типу цоколя.
Место расположения галогенных ламп.

Виды и особенности галогенных ламп

10 Ноя 2016

Галогенная лампа — лампа накаливания, в баллон которой добавлен буферный газ: пары галогенов (брома или иода). Это повышает время жизни лампы до 2000‒4000 часов, и позволяет повысить температуру спирали. При этом рабочая температура спирали составляет примерно 3000 К. Эффективная светоотдача большинства массово производимых галогенных ламп на 2012 составляет от 15 до 22 лм/Вт.

Принцип действия

Электрический ток, проходя через тело накала (обычно — вольфрамовую спираль), нагревает его до высокой температуры. Нагреваясь, тело накала начинает светиться. Однако из-за высокой рабочей температуры атомы вольфрама испаряются с поверхности тела накала (вольфрамовой спирали) и осаждаются (конденсируются) на менее горячих поверхностях колбы, ограничивая срок службы лампы.

В галогенной лампе окружающий тело накала иод (совместно с остаточным кислородом) вступает в химическое соединение с испарившимися атомами вольфрама, препятствуя осаждению последних на колбе. Этот процесс является обратимым — при высоких температурах вблизи тела накала соединение распадается на составляющие вещества.

Атомы вольфрама высвобождаются таким образом либо на самой спирали, либо вблизи неё.

В результате атомы вольфрама возвращаются на тело накала, что позволяет повысить рабочую температуру спирали (для получения более яркого света), продлить срок службы лампы, а также уменьшить габариты по сравнению с обычными лампами накаливания той же мощности.

Галогенные лампы одинаково хорошо работают на переменном и постоянном токе. При применении плавного включения срок службы может быть повышен до 8000‒12 000 часов.

Преимущества и недостатки

Добавление галогенов предотвращает осаждение вольфрама на стекле, при условии, что температура стекла выше 250 °C. По причине отсутствия почернения колбы, галогенные лампы можно изготавливать очень компактными.

Малый объём колбы позволяет, с одной стороны, использовать большее рабочее давление (что опять же ведёт к уменьшению скорости испарения нити) и, с другой стороны, без существенного увеличения стоимости заполнять колбу тяжёлыми инертными газами, что ведёт к уменьшению потерь энергии за счёт теплопроводности. Всё это увеличивает время жизни галогенных ламп и повышает их эффективность.

Цветопередача

Галогенные лампы обладают очень хорошей цветопередачей (Ra 99‒100), поскольку их непрерывный спектр близок к спектру абсолютно чёрного тела с температурой 2800‒3000K. Их свет подчёркивает тёплые тона, но в меньшей степени, чем свет обычных ламп накаливания.

Применение

Хотя галогенные лампы не достигают эффективности люминесцентных и тем более светодиодных ламп, их преимущество состоит в том, что они могут быть без каких-либо доработок использованы как прямая замена обычных ламп накаливания, например, с диммерами и с выключателями с подсветкой («с огоньком»).
Галогенные лампы также активно используются в автомобильных фарах благодаря их повышенной светоотдаче, долговечности, устойчивости к колебаниям напряжения, малым размерам колбы.
Мощные галогенные лампы используются в прожекторах, рампах, а также для освещения при фото-, кино- и видеосъёмке, в кинопроекционной аппаратуре, в офсетной и флексографической печати и шелкографии, для экспонирования и сушки материалов, чувствительных к ультрафиолетовому излучению.
Галогенные лампы с небольшой температурой тела накаливания являются источниками инфракрасного излучения и используются в качестве нагревательных элементов, к примеру в электроплитах, микроволновках (гриль), паяльниках (спайка ИК-излучением термопластов).

Исполнение

Галогенные лампы могут быть изготовлены как в компактных типоразмерах MR16, MR11, с цоколем GU 5.3, G4, GY 6.35 (на 12 вольт) или G9, GU10 (на 220 или 110 вольт), так и с цоколем Эдисона Е14 или Е27 (на 220 или 110 вольт), линейные с цоколем R7 различной длины (L=78 мм, L=118 мм и др.). Колба ламп может быть прозрачной, матированной, а также иметь рефлектор и/или рассеиватель.

Лампы типоразмеров MR предназначены для установки в транспортных средствах (автомобилях, мотоциклах, велосипедах), а также, при подключении через трансформатор, могут быть использованы для стационарного освещения («точечное освещение», компактные светильники) от бытовой сети.

Лампы типоразмера GU используются для стационарного освещения аналогично лампам MR, в отличие от последних не требуя трансформатора.

Определить, лампа какого типа (MR или GU) установлена в данном светильнике или световой «точке», не вынимая лампу, легко, проследив, как меняется яркость лампы при включении и выключении: лампа GU загорается и гаснет практически мгновенно, а лампа MR — плавнее, обладая определённой инерцией (порядка 1/2 секунды).

Лампы с цоколем Е14 (миньон) или Е27 (стандарт) предназначены для замещения обычных ламп накаливания. Они снабжены дополнительной внешней колбой (по форме и размерам напоминающей колбу обычных ламп накаливания), защищающей внутреннюю кварцевую колбу от загрязнений, случайных прикосновений и контакта с легкоплавкими материалами.

Особенности эксплуатации

Галогенные лампы очень чувствительны к жировым загрязнениям, поэтому их внутренних колб нельзя касаться даже чисто вымытыми руками. Ввиду высокой температуры колбы любые загрязнения поверхности (например, отпечатки пальцев) быстро сгорают в процессе работы, оставляя почернения.

Это ведёт к локальным повышениям температуры колбы, которые могут послужить причиной её разрушения (поэтому, из-за высокой температуры, колбы изготавливаются из кварцевого стекла).

При их установке следует держать колбу лампы через чистую салфетку (или в чистых перчатках), а при случайном касании тщательно протереть колбу тканью, не оставляющей волокон (например микрофиброй) со спиртом.

Поскольку колба галогенной лампы разогревается до пожароопасных температур, то её следует монтировать так, чтобы в дальнейшем полностью исключить всякую возможность её соприкосновения с любыми находящимися поблизости предметами и материалами, и тем более человеческим телом.

При использовании галогенной лампы с диммером необходимо время от времени включать лампу на полную мощность на 10 минут, чтобы испарить накопившийся на внутренней части колбы осадок иодида вольфрама.

IRC-галогенные лампы

Новым направлением развития ламп является так называемые IRC-галогенные лампы (сокращение IRC обозначает «инфракрасное покрытие»).

На колбы таких ламп наносится специальное покрытие, которое пропускает видимый свет, но задерживает инфракрасное (тепловое) излучение и отражает его назад, к спирали. За счёт этого уменьшаются потери тепла и, как следствие, увеличивается эффективность лампы.

По данным фирмы OSRAM, потребление энергии снижается на 45 %, а время жизни удваивается (по сравнению с обычной галогенной лампой).

Такая галогенная лампа мощностью 65 Вт даёт световой поток 1700 лм, то есть имеет световую отдачу 26 лм/Вт, это примерно вдвое больше световой отдачи компактной люминесцентной лампы мощностью 35 Вт, требующейся для создания аналогичного светового потока, и вдвое больше световой отдачи простой лампы накаливания.

Галогенные лампы. Виды и устройство. Работа и особенности

Однако, они имеют некоторые особенности. В колбе лампы содержится наполнитель – газ, в который добавлены так называемые галогены, состоящие из йода, хлора и брома.

Эти добавки предотвращают при определенной температуре потемнение колбы, и как следствие, снижение светового потока. Поэтому размер колбы, намного меньше, чем у обычных ламп. Вследствие этого повысили давление в колбе с газом.

Появилась возможность использования дорогостоящих инертных газов вместо наполнителя.

Некоторые преимущества галогенных ламп

Яркий свет за все время работы.
Компактные размеры.
Повышенный срок работы, в сравнении с обычными лампами.
Увеличенный поток света при равной мощности из-за повышенной светоотдачи.

Принцип работы

Казалось бы, что технология с применением галогенов отработана в совершенстве, вследствие чего лампа будет служить очень длительный срок. Но не все так просто.

Атомы вольфрама в результате испарения удаляются с одного места спирали, а прилетают назад на совершенно другие места.

В конце концов, в галогенке возникает такая же ситуация, как в обычной лампе, то есть, одни участки спирали утончаются, температура на этом участке повышается, так же как и испарение. Это приводит к тому, что лампа перегорает.

Параметры ламп

Схемы работы

Время работы галогенок

Особенности работы

Кроме вышеперечисленных особенностей, имеются еще некоторые моменты:

К лампам в кварцевых колбах одинарного исполнения нельзя прикасаться голыми руками. Это можно объяснить тем, что кварц имеет способность кристаллизоваться возле инородных частиц, которые заносятся во время прикосновения.
Некоторые модели галогенных ламп специального назначения не могут работать в любом положении, и нуждаются в определенном размещении в светильнике.

Виды галогенных ламп

Галогенные лампы для напряжения 220 вольт

Линейные лампы служат для работы в прожекторах, светильниках для уличного освещения.

Галогенные лампы низкого напряжения

Лампа зеркального типа с отражателем из алюминия служит для открытых типов светильников.

Капсульная галогенка низковольтная служит для декорации освещения точечного вида.

Низковольные трансформаторы для галогенок

Вследствие значительных токов работы ламп на вторичной обмотке трансформатора сечение провода может достигать 4 мм2. В корпусе имеются различного типа предохранители. Маркировка на корпусе имеет обозначения предохранителей.

К недостаткам трансформаторов с электромагнитным действием относится большой вес. Например, трансформатор на 300 ватт имеет массу до 12 кг.

Напрашивается мысль о том, насколько опасным является установка такого тяжелого прибора под потолок, и что после этого может произойти.

Как выбрать трансформатор

Специалисты не советуют устанавливать такие устройства для галогенных ламп низкого напряжения, так как он быстро сгорит. Но это не совсем так. В продаже имеются светорегуляторы, которые служат именно для таких типов ламп. Если вы применяете обычный светорегулятор, то иногда включайте свет на всю яркость.

Эта процедура позволит продлить срок службы светорегулятору на долгие годы.

Достоинства галогенок

Приборы освещения с применением галогена имеют свои особенности и свойства. Преимуществами галогенных ламп можно назвать следующие особенности:

Дают очень приятный для глаз свет для повышенного внимания. Яркий свет излучения снижает напряжение глаз, кристаллик в глазном яблоке не испытывает перенапряжения.
Отлично сочетается с осветительными системами для рекламных целей, например, для рекламы товаров потенциальным покупателям. При оформлении витрин магазинов белый приятный свет считается оптимальным вариантом. При помощи галогенных видов прожекторов создают фокусировку точечного вида. Специалисты отмечают, что при освещении галогенными лампами цвет поверхностей получается насыщенным и интенсивным, краски обретают новую жизнь.
Прожекторы на основе галогенных ламп встраиваемого вида стали самыми удобными для освещения дворов. Такие осветительные устройства легко переносят резкие перепады температур. Так же как и светодиодные устройства, они устойчивы к факторам внешней среды, атмосферным явлениям. Чтобы они долго служили, нужно обеспечить хорошую герметичность. Галогенные лампы и прожекторы бытового назначения можно перед приобретением изучить по фотографиям. Они более экономичны на 20%, чем лампы накаливания. Главная их особенность – это яркий свет, освещающий все необходимое пространство.

Отрицательные моменты галогенок

Не всем людям подходит белое яркое освещение, которое бьет по глазам, и не во всех местах уместно. В спальнях или детских комнатах редко встречается галогенное освещение. В таких помещениях их могут устанавливать лишь под углом, опытными специалистами, по разработанной схеме освещения.
Наружная стенка колбы лампы прочная, но она может быть повреждена. Вследствие этого может выйти наружу газ, который опасен для человека. От одной лампы не будет большого вреда, но если ламп много, то это может вызвать мигрень или головокружение.
Галогенки для бытового применения имеют свои недостатки, как и другие разные устройства. Например, их не советуют ставить в ванной комнате, так как на них будет действовать постоянно влажный воздух, от которого лампы могут в скором времени взорваться.
Разбившиеся галогенные лампы требуют особой утилизации цоколей, осколков и патронов. Их нельзя выкидывать в обычные баки для мусора. Это является серьезным недостатком. Неисправную лампу нужно положить в универсальный контейнер для отходов химии, если он имеется, или сдать в специальную организацию, которая работает по оказанию подобных услуг.

Галогеновые лампы (57 фото): галогенные лампочки для люстры и потолочных светильников, сравнение со светодиодными и выбор

Высокие цены на электричество приводят к тому, что люди пытаются сэкономить денежные средства на подобном ресурсе, приобретая разнообразные энергосберегающие лампочки и приборы. Выбирая лампу для домашнего использования, необходимо обращать внимание не только на ее экономичность, но и на длительный срок использования, а также другие критерии и характеристики.

Галогеновые лампы для дома пользуются большой популярностью у потребителей, так как они отличаются продолжительным сроком службы, прекрасно освещают помещение, а также представлены в разнообразных формах и размерах.

Что это такое?

Галогеновые лампы схожи с привычными лампами накаливания. Для изготовления тела накаливания применяется проволока из вольфрама, которая скручивается в спираль. Сама же лампочка представляет собой стеклянную колбу, в середину которой помещено тело накаливания и закачан специальный газ. В качестве подобного газа используются пары брома или йода.

Они не допускают, чтобы испаряющийся в процессе нагревания вольфрам оседал на стенки лампочки. Благодаря применению таких газов, увеличивается срок службы галогеновой лампы по сравнению с другими осветительными приборами. Сама колба производится из особого материала – кварца, он с легкостью переносит высокие перепады температуры. Благодаря жаропрочности кварцевой колбы, ее габариты могут быть очень маленькими по сравнению с другими лампочками.

Благодаря добавлению брома или йода, получилось почти полностью убрать такой процесс, как затемнение колбы, который со временем влиял на качество потока света, делая его более слабым и тусклым.

Принцип действия и свойства

Несмотря на схожесть галогеновых и обычных лампочек накаливания, принцип действия у них значительно отличается. Во время использования лампочки галогена, когда нить накаливания сильно нагревается – высвобождаются летучие соединения вольфрама. Благодаря заполненному брому или йоду, который вступает в реакцию с атомами вольфрама, последние элементы не способны осесть на стенках колбы.

Подобный процесс имеет и обратную реакцию: когда такие соединения находятся поблизости от нити накаливания, они начинают распадаться на составные части. Получается, что атомы вольфрама, высвободившиеся из распавшегося соединения, возвращаются на нагретую вольфрамовую спираль либо оседают поблизости от нее. Возвращенные атомы вольфрама продлевают срок службы не только нити накаливания, но и самой лампочки.

Галогеновые лампы обладают очень хорошей цветовой температурой, исходящий от них спектр цвета передает более теплые тона, чем другие осветительные приборы.

К отличительным особенностям подобных лампочек относят:

Возможность создания разнообразных вариантов освещения в комнатах – от пучка света, который будет узко направлен в одну сторону, до создания рассеянного светового потока, который будет отличаться большой шириной, и уберет малейшие намеки на тень.
Световой поток не потускнеет по прошествии определенного времени, даже если подобная лампочка будет оставаться постоянно включенной.
Освещение получается более ярким, хотя мощность может быть одинаковой. Например, обычная лампа накаливания в 60 Ватт по мощности будет сравнима с галогенной лампой в 40 Ватт.
Небольшие размеры позволяют использовать ее в качестве точечного освещения на подвесных потолках, создавая даже оригинальные композиции по освещению.
Энергосберегающий эффект создается за счет высокой яркости и улучшенной цветопередачи.

К неоспоримому преимуществу также можно отнести длительный срок эксплуатации. Чтобы выбранный прибор прослужил вам как можно дольше, необходимо правильно выбрать вид лампочки, соотнеся ее характеристики с вашими потребностями.

Классификация и технические характеристики

Несмотря на то что галогенные лампы немного уступают по эффективности люминесцентным, они пользуются широкой популярностью, так как не требуют специальных доработок. Они используются с диммером и выключателем с подсветкой как для создания освещения в квартирах, так и для освещения нежилых помещений. Используя специальные линзы, «галогенки» устанавливаются многими водителями также в автомобильные фары.

В зависимости от конструкционных особенностей и способов использования, галогенные лампы делятся на несколько видов.

Линейная лампа

Это самый старый вид подобных изделий. Она выполняется в виде небольшой по размерам трубы, изготовленной из кварца. Обладает двумя выводами, которые находятся с обеих сторон. Нить накаливания удерживается благодаря присутствию специальных креплений. Цоколи (R7s) также размещаются с двух сторон этой лампы. Ко всему прочему, она отличается довольно скромными размерами. Подобное изделие характеризуется высокой мощностью, которую оно потребляет, поэтому его не следует использовать в качестве бытового осветительного прибора.

Лампы устанавливаются в основном для прожекторного освещения.

Встречаются также современные вариации линейной лампы галогена – лампа, заливающая свет. Она характеризуется высокой ударопрочностью. Такие модификации могут применяться в бытовых целях в качестве источника внутреннего или наружного освещения. Обратите внимание, что большинство моделей линейных лампочек должно быть расположено в горизонтальных плоскостях, чтобы конденсаторы не выходили наружу. Даже маленький угол наклона может привести к поломке данного прибора, значительно уменьшив срок эксплуатации.

С внешней колбой

Это устройство работает от сетевого напряжения. Его внешний вид очень похож на привычную лампу накаливания. Целью их производства и была замена обычных лампочек накаливания. Им не потребуются особые светильники или определенный способ подключения. Лампочки с внешней колбой можно подключить непосредственно к бытовой электрической сети, без применения трансформатора. Характеризуются такие изделия обычным стандартизированным цоколем E27 и E14.

Если брать во внимание, что период службы вольфрамовых ламп зависит от величины напряжения, а также насколько оно стабильно подается, тогда во время установки нового освещения лучше подключать галогеновые изделия через специализированное устройство – блок для защиты галогенных лампочек. Подобный регулятор позволит создать плавный пуск, выступая в качестве фильтра, он сохранит осветительный прибор от нестабильной работы напряжения.

Внешняя колба по размерам и форме может соответствовать привычной лампочке накаливания. В середине же будет располагаться линейная или малюсенькая галогеновая лампочка. Внешняя оболочка используется, чтобы защитить кварцевую колбочку от лишних прикосновений, а также загрязнения.

Встречаются некоторые варианты подобных изделий, у которых будут отличаться внешние колбы. Они могут быть:

молочного цвета;
изготовленными из прозрачного стекла;
матированными или тонированными;
созданными из стекла, которое впитывает практически в полной мере ультрафиолетовые лучи.

Так как внутренняя колба отличается крохотными размерами, это способствует тому, что внешняя оболочка также может обладать миниатюрными параметрами. Поэтому такие капсульные лампы могут применяться в крошечных светильниках, поддерживая при этом достаточную освещенность. Они также могут выпускаться в виде шестигранников или свечей, чтобы заменить обычные лампочки в декоративных светильниках.

С отражателем света

Это один из наиболее популярных видов галогенных лампочек, востребованность которых постоянно увеличивается, так как они используются в качестве точечных светильников, а также для формирования освещения в целом в комнате. Благодаря точной передаче света, подобные изделия не оказывают пагубного влияния на глаза и не утомляют их. Такое рефлекторное освещение используется в детских комнатах, чтобы ребенок мог подолгу рисовать, читать и заниматься любимыми делами, не напрягая зрение лишний раз.

Рефлекторная галогенная лампа состоит из маленькой колбочки, находящейся в центральной части специального отражающего элемента – рефлектора. Благодаря такому устройству, осуществляется перераспределение и фокусирование потока света, который вырабатывается лампой, в пространство. Рефлекторы производятся из разнообразных материалов, но самыми популярными являются алюминиевые отражатели, так как они позволяют отводить тепло вперед, оберегая тем самым окружающую поверхность от перегрева.

Такая низковольтная капсульная лампочка может с легкостью применяться в светильниках открытого типа. Лампы с отражателем света могут стать настоящим украшением потолка, формируя подобие звездного неба или другие оптические иллюзии, в зависимости от вашего воображения и выбранного стиля для обустройства помещения.

Инфракрасные

Относятся к экономичному варианту галогенных лампочек, так как они отражают инфракрасное излучение. В подобном изделии колба обладает особым покрытием, которое не допускает пропускание инфракрасных лучей, а позволяет отражать их назад, возвращая их и пары галогена обратно на нить накаливания. В связи с этим увеличивается мощность такого источника света.

Как подключить и заменить?

Перед покупкой попросите проверить галогеновую лампочку. Подобная проверка убережет вас от ненужных действий, например, если после монтажа или замены подобного изделия, свет не появится, то вы будете знать, что проблема не в самой лампе, а в проводке или неправильном подключении.

Во время установки и замены лампочек следуйте нехитрым правилам:

Не дотрагивайтесь до лампочек голыми руками. На руках присутствует кожный жир, и даже малейшая его капелька на подобном устройстве способна очень сильно снизить полезный срок службы.
Установку и замену таких изделий лучше осуществлять в хлопчатобумажных перчатках. Некоторые производители добавляют такие перчатки в комплект к светильнику либо лампе. Если этих перчаток не оказалось под рукой, возьмите сухую чистую тряпочку.
Если вы дотронулись до лампочки рукой, обязательно обезжирьте ее. Для это стоит протереть изделие спиртом. Дождитесь, пока она полностью высохнет, на это потребуется определенное время (приблизительно полчаса). Если не дождаться высыхания и начать замену галогенных лампочек, во время нагревания остатки спирта могут вспыхнуть.
Позаботьтесь о приобретении трансформатора, к которому можно подключить диммер. Эти комплектующие будут предохранять галогенные лампы от излишних перепадов напряжения и уберегут приборы от короткого замыкания.

Располагайте трансформатор не ближе, чем в 30 сантиметрах от лампочек, чтобы предотвратить перегревание приборов.
Установка специального устройства с плавным пуском также поможет продлить жизнь подобным изделиям. В дополнение ко всему прочему, у вас получится красивое и приятное для глаз нарастание яркости освещения.
Осуществляя переделку или замену перегоревшей лампочки, не старайтесь сразу же дотронуться до нее, она будет очень горячей и может обжечь вас.
Если вы осуществляете монтаж галогенной лампочки в подвесной потолок, тогда позаботьтесь о создании отличной вентиляции. Так как во время работы подобные лампочки выделяют большое количество тепла и при отсутствии вентиляции они будут быстрее портиться и перегорать.

После замены галогеновой лампочки, ее необходимо утилизировать. Подобные изделия безопасны, содержание галогенов в них ничтожно мало, поэтому их можно выбрасывать в мусорное ведро с другими бытовыми отходами.

Не стоит только бросать подобные изделия в контейнеры для утилизации стекла, так как структура их стекла отличается от того, из которого изготавливаются бутылки.

Где используются?

Галогенные лампы нашли широкое применение как для обустройства освещения внутри помещения, так и за его пределами:

Если подобное изделие отличается большими габаритами, тогда оно используется в качестве прожекторов для освещения улиц или территории загородного дома.
Точечные светильники могут прекрасно влиться в любой интерьер, независимо от того, в каком стиле он выполнен. Подобное точечное освещение способно подчеркнуть или разграничить отдельные зоны или переходы пространства. С этой целью используются капсульные модели или модели с отражателем.
Подобные лампочки можно установить на натяжных потолках, встроить в алюминиевые или гипсокартонные конструкции, все зависит от дизайнерских идей и задумок.
Потолочные светильники способны имитировать звездное небо, создавая романтическое настроение или настраивая на положительный лад. Используя диммеры, можно регулировать освещение, создавая интимную атмосферу в спальне.

В качестве замены привычных ламп накаливания галогенные модели могут устанавливаться в люстры и другие потолочные светильники.
Благодаря тому, что освещение, создаваемое галогенными лампочками не оказывает негативного влияния на зрение и не утомляет глаза, их очень часто устанавливают в торшеры или прикроватные светильники. Направленный луч света позволит читать занимательную книжку или журнал, лежа в постели или удобно устроившись в любимом мягком кресле.
Не меньшей популярностью галогенные лампочки пользуются у автомобилистов, так как они позволяют прекрасно освещать дорогу в ночное время суток или в условиях недостаточной видимости.

Сравнение со светодиодными: плюсы и минусы

Несмотря на большую популярность галогенных лампочек, некоторые потребители предпочитают вместо галогенового светильника остановить свой выбор на светодиодных аналогах. Задаваясь вопросом, какие лучше для дома использовать лампочки, попытаемся сравнить два изделия по ключевым характеристикам:

Если проанализировать потребление электроэнергии, то галогеновые лампочки потребляют ее больше, чем диодные. Но по сравнению с обычными лампочками накаливания, лампы-галогены являются более экономичным и выгодным вариантом.
Обе модели отличаются большой передачей света, разница заключается в том, что светодиодная подсветка способна излучать свет, который отличается по цветовой температуре. То есть, например, белый свет диодных лампочек может быть различным, варьируясь от теплого до холодного оттенков.
Самыми яркими видами лампочек считаются светодиоды, при меньшем потреблении электрической энергии они производят большую мощность. К недостаткам галогенных ламп также можно отнести их нагрев во время работы, диодные лампы нагреваются в меньшей степени.

Существуют различия в продолжительности срока службы подобных изделий. Галогены светят и перегорают после 2.5 тысяч часов непрерывной работы, у светодиодных моделей этот показатель выше и составляет 100 тысяч часов непрерывного освещения.
Несмотря на все вышеперечисленные характеристики, галогенные лампочки обладают существенным преимуществом по сравнению с диодными аналогами – это их стоимость. Не каждый сможет выделить из семейного бюджета существенную сумму на приобретение одной лампочки, не говоря уже о том, если нужно заменить точечные светильники по всей квартире или дому. Получится огромная и внушительная сумма. В отличие от диодных, галогены может позволить себе каждый, не нанеся серьезный ущерб семейному бюджету.
К недостаткам диодных ламп относят также невозможность создания равномерного распределения потока света. Они характеризуются в целом направленным потоком, который в некоторых случаях может вызвать «пятнистость».

Как правильно выбрать?

Приобретая галогеновые лампы, обязательно обращайте внимание на цоколь и габариты самой лампочки. Очень важно, чтобы подобный элемент располагался как можно дальше от тех частей светильника, которые могут расплавиться под воздействием повышенного тепла, исходящего от лампы. Иначе светильник может испортиться или стать причиной возгорания.

Если предполагается размещение галогенных лампочек в помещении, где наблюдается высокая влажность, например, использование ее для бани или освещения в ванной комнате, тогда стоит отдать предпочтение низковольтным вариантам.

В зависимости от личных предпочтений, вы можете сделать выбор в пользу холодного белого света галогенных ламп либо в пользу теплого желтого освещения.

Помните, что для рабочего кабинета или офиса, где постоянно напрягается зрение во время работы за компьютером или разного рода документацией, лучше остановить свой выбор на белом свете, который будет максимально соответствовать дневному освещению. Для домашней обстановки более предпочтительным является мягкий желтый свет, так как глаза в таком освещении не так сильно напрягаются.

Можно использовать оригинальные варианты ламп для создания неординарного точечного освещения в подвесных или натяжных потолках. Если планируется создание освещения для выставочных стендов, витрин в магазинах, а также неординарных подсветок, рекомендуется использовать цветные галогенные лампы, например, красные, оранжевые или голубые.

Также при выборе галогенных ламп можно ориентироваться на отзывы клиентов, которые уже успели воспользоваться определенным продуктом.

Примеры и варианты

К наиболее популярным вариантам галогенных ламп относится продукция:

Osram – лампы используются для установки в автомобильные фары, подсветки торговых площадей, создания внутреннего и внешнего освещения в помещениях и на улице.
Фирмы MTF – компания выпускает изделия, которые применяются для создания освещения в автомобилях.
Японского производителя Koito – компания предлагает широкий ассортимент и модельный ряд. Их изделия устанавливаются как для создания освещения в помещении, так и для наружного применения.
Отечественной торговой марки «Оптима» – лампы отличаются не только высоким качеством, но и приемлемой ценой. Поэтому такое изделие может позволить себе каждый, независимо от уровня своего дохода.

Сравнение светодиодных и галогенных ламп для дома смотрите в следующем видео.

Галогеновые лампы (57 фото): галогенные лампочки для люстры и потолочных светильников, сравнение со светодиодными и выбор

Что это такое?

Благодаря добавлению брома или йода, получилось почти полностью убрать такой процесс, как затемнение колбы, который со временем влиял на качество потока света, делая его более слабым и тусклым.

Принцип действия и свойства

Галогеновые лампы обладают очень хорошей цветовой температурой, исходящий от них спектр цвета передает более теплые тона, чем другие осветительные приборы.

К отличительным особенностям подобных лампочек относят:

Возможность создания разнообразных вариантов освещения в комнатах – от пучка света, который будет узко направлен в одну сторону, до создания рассеянного светового потока, который будет отличаться большой шириной, и уберет малейшие намеки на тень.
Световой поток не потускнеет по прошествии определенного времени, даже если подобная лампочка будет оставаться постоянно включенной.
Освещение получается более ярким, хотя мощность может быть одинаковой. Например, обычная лампа накаливания в 60 Ватт по мощности будет сравнима с галогенной лампой в 40 Ватт.
Небольшие размеры позволяют использовать ее в качестве точечного освещения на подвесных потолках, создавая даже оригинальные композиции по освещению.
Энергосберегающий эффект создается за счет высокой яркости и улучшенной цветопередачи.

Классификация и технические характеристики

Линейная лампа

Лампы устанавливаются в основном для прожекторного освещения.

С внешней колбой

Внешняя колба по размерам и форме может соответствовать привычной лампочке накаливания. В середине же будет располагаться линейная или малюсенькая галогеновая лампочка. Внешняя оболочка используется, чтобы защитить кварцевую колбочку от лишних прикосновений, а также загрязнения.

Встречаются некоторые варианты подобных изделий, у которых будут отличаться внешние колбы. Они могут быть:

молочного цвета;
изготовленными из прозрачного стекла;
матированными или тонированными;
созданными из стекла, которое впитывает практически в полной мере ультрафиолетовые лучи.

С отражателем света

Такая низковольтная капсульная лампочка может с легкостью применяться в светильниках открытого типа. Лампы с отражателем света могут стать настоящим украшением потолка, формируя подобие звездного неба или другие оптические иллюзии, в зависимости от вашего воображения и выбранного стиля для обустройства помещения.

Инфракрасные

Как подключить и заменить?

Во время установки и замены лампочек следуйте нехитрым правилам:

Не дотрагивайтесь до лампочек голыми руками. На руках присутствует кожный жир, и даже малейшая его капелька на подобном устройстве способна очень сильно снизить полезный срок службы.
Установку и замену таких изделий лучше осуществлять в хлопчатобумажных перчатках. Некоторые производители добавляют такие перчатки в комплект к светильнику либо лампе. Если этих перчаток не оказалось под рукой, возьмите сухую чистую тряпочку.
Если вы дотронулись до лампочки рукой, обязательно обезжирьте ее. Для это стоит протереть изделие спиртом. Дождитесь, пока она полностью высохнет, на это потребуется определенное время (приблизительно полчаса). Если не дождаться высыхания и начать замену галогенных лампочек, во время нагревания остатки спирта могут вспыхнуть.
Позаботьтесь о приобретении трансформатора, к которому можно подключить диммер. Эти комплектующие будут предохранять галогенные лампы от излишних перепадов напряжения и уберегут приборы от короткого замыкания.

Располагайте трансформатор не ближе, чем в 30 сантиметрах от лампочек, чтобы предотвратить перегревание приборов.
Установка специального устройства с плавным пуском также поможет продлить жизнь подобным изделиям. В дополнение ко всему прочему, у вас получится красивое и приятное для глаз нарастание яркости освещения.
Осуществляя переделку или замену перегоревшей лампочки, не старайтесь сразу же дотронуться до нее, она будет очень горячей и может обжечь вас.
Если вы осуществляете монтаж галогенной лампочки в подвесной потолок, тогда позаботьтесь о создании отличной вентиляции. Так как во время работы подобные лампочки выделяют большое количество тепла и при отсутствии вентиляции они будут быстрее портиться и перегорать.

Не стоит только бросать подобные изделия в контейнеры для утилизации стекла, так как структура их стекла отличается от того, из которого изготавливаются бутылки.

Где используются?

Если подобное изделие отличается большими габаритами, тогда оно используется в качестве прожекторов для освещения улиц или территории загородного дома.
Точечные светильники могут прекрасно влиться в любой интерьер, независимо от того, в каком стиле он выполнен. Подобное точечное освещение способно подчеркнуть или разграничить отдельные зоны или переходы пространства. С этой целью используются капсульные модели или модели с отражателем.
Подобные лампочки можно установить на натяжных потолках, встроить в алюминиевые или гипсокартонные конструкции, все зависит от дизайнерских идей и задумок.
Потолочные светильники способны имитировать звездное небо, создавая романтическое настроение или настраивая на положительный лад. Используя диммеры, можно регулировать освещение, создавая интимную атмосферу в спальне.

В качестве замены привычных ламп накаливания галогенные модели могут устанавливаться в люстры и другие потолочные светильники.
Благодаря тому, что освещение, создаваемое галогенными лампочками не оказывает негативного влияния на зрение и не утомляет глаза, их очень часто устанавливают в торшеры или прикроватные светильники. Направленный луч света позволит читать занимательную книжку или журнал, лежа в постели или удобно устроившись в любимом мягком кресле.
Не меньшей популярностью галогенные лампочки пользуются у автомобилистов, так как они позволяют прекрасно освещать дорогу в ночное время суток или в условиях недостаточной видимости.

Сравнение со светодиодными: плюсы и минусы

Если проанализировать потребление электроэнергии, то галогеновые лампочки потребляют ее больше, чем диодные. Но по сравнению с обычными лампочками накаливания, лампы-галогены являются более экономичным и выгодным вариантом.
Обе модели отличаются большой передачей света, разница заключается в том, что светодиодная подсветка способна излучать свет, который отличается по цветовой температуре. То есть, например, белый свет диодных лампочек может быть различным, варьируясь от теплого до холодного оттенков.
Самыми яркими видами лампочек считаются светодиоды, при меньшем потреблении электрической энергии они производят большую мощность. К недостаткам галогенных ламп также можно отнести их нагрев во время работы, диодные лампы нагреваются в меньшей степени.

Существуют различия в продолжительности срока службы подобных изделий. Галогены светят и перегорают после 2.5 тысяч часов непрерывной работы, у светодиодных моделей этот показатель выше и составляет 100 тысяч часов непрерывного освещения.
Несмотря на все вышеперечисленные характеристики, галогенные лампочки обладают существенным преимуществом по сравнению с диодными аналогами – это их стоимость. Не каждый сможет выделить из семейного бюджета существенную сумму на приобретение одной лампочки, не говоря уже о том, если нужно заменить точечные светильники по всей квартире или дому. Получится огромная и внушительная сумма. В отличие от диодных, галогены может позволить себе каждый, не нанеся серьезный ущерб семейному бюджету.
К недостаткам диодных ламп относят также невозможность создания равномерного распределения потока света. Они характеризуются в целом направленным потоком, который в некоторых случаях может вызвать «пятнистость».

Как правильно выбрать?

В зависимости от личных предпочтений, вы можете сделать выбор в пользу холодного белого света галогенных ламп либо в пользу теплого желтого освещения.

Также при выборе галогенных ламп можно ориентироваться на отзывы клиентов, которые уже успели воспользоваться определенным продуктом.

Примеры и варианты

К наиболее популярным вариантам галогенных ламп относится продукция:

Osram – лампы используются для установки в автомобильные фары, подсветки торговых площадей, создания внутреннего и внешнего освещения в помещениях и на улице.
Фирмы MTF – компания выпускает изделия, которые применяются для создания освещения в автомобилях.
Японского производителя Koito – компания предлагает широкий ассортимент и модельный ряд. Их изделия устанавливаются как для создания освещения в помещении, так и для наружного применения.
Отечественной торговой марки «Оптима» – лампы отличаются не только высоким качеством, но и приемлемой ценой. Поэтому такое изделие может позволить себе каждый, независимо от уровня своего дохода.

Сравнение светодиодных и галогенных ламп для дома смотрите в следующем видео.

Галогенные лампы и цоколи

Наша фиксированная ставка за наземную доставку в 48 смежных штатов составляет 8,99 доллара США. Для Аляски / Гавайских островов базовая ставка составляет 27,59 долларов США, при больших заказах может взиматься дополнительная плата. При отправке в Канаду вы можете добавить некоторые товары в корзину, чтобы определить стоимость доставки. Для некоторых более длинных люминесцентных / светодиодных ламп будет взиматься дополнительная плата за доставку; это покрывает все дополнительные транспортные материалы, необходимые для безопасного прибытия. Мы используем почтовое отделение США и FedEx для наших отправлений.Точные данные о перевозчике и услуге рассчитываются после упаковки заказа для отправки. Мы никогда не гарантируем определенный метод для любого заказа, если это не экспресс-заказ. Большинство заказов, имеющихся на складе, отправляются в течение 24 часов и доходят до клиентов примерно в течение недели. При использовании методов экспресс-доставки делается все возможное, чтобы заказы на складе были отправлены в тот же день, при условии, что заказ был получен до 13:00 по центральному времени. В некоторых случаях заказ может быть отправлен на следующий рабочий день.Заказы доставляются из Миннесоты, что обеспечивает разумные сроки доставки как на побережье, так и в промежуточные районы. Мы отправляем клиентам номера для отслеживания по электронной почте после отправки заказов при наличии действующего адреса электронной почты. Если посылка отсутствует, наша служба поддержки клиентов должна быть уведомлена в течение 14 дней с момента подтверждения доставки перевозчиком, чтобы можно было своевременно подать претензию. При отправке за пределы США мы не несем ответственности за поврежденные или отсутствующие товары.Если посылка подтверждена перевозчиком для доставки по адресу, указанному клиентом, и посылка сообщается как пропавшая, ответственность ложится на клиента подать заявку на пропавшую посылку или требование о краже у используемого перевозчика. Большая часть нашего процесса доставки автоматизирована — бывают случаи, когда заказы доставляются так быстро, что запросы на отмену по электронной почте / телефону не приходят вовремя. В этих случаях посылка будет отправлена, и будет применяться наша политика возврата.

Как выбрать галогенную лампу от экспертов по коммерческому освещению.

КАК ВЫБРАТЬ ГАЛОГЕННУЮ ЛАМПОЧКУ

При выборе галогенной лампы следует учитывать следующие факторы: напряжение, тип цоколя, яркость, форма и размер.

Светильники определяют, какое напряжение необходимо для работы. Для низковольтных приборов требуется трансформатор, и они имеют напряжение от 12 до 24 вольт. Приспособление для измерения линейного напряжения не требует трансформатора и имеет напряжение от 120 до 130 вольт.

Общие цоколи для галогенных ламп низкого напряжения включают G4, GU4, GU5.3 и GY6.35.

Общие основания для галогенных ламп сетевого напряжения включают GY8, G9, GU10 и RSC.

При выборе галогенной лампы светоотдача также должна быть в фокусе. Используйте люмены при измерении общей освещенности галогенной лампы и канделы при измерении направленной освещенности.

Галогенные лампы включают в себя множество форм стекла, таких как двухштырьковые, MR, PAR, рефлекторные лампы, двухцокольные, односторонние и А-образные.

Диаметр галогенной лампы измеряется восьмью дюйма. MR16 = 2 дюйма в диаметре и PAR38 = 4,75 дюйма в диаметре.

Как интерпретировать код заказа галогена

Q50GY6 / 12

Q = Кварц, 50 = Мощность, GY6 = База и 12 = Напряжение

50Mr16 / Fl35 / C (Exn) 12 В

50 = Мощность, MR16 = форма, FL35 — луч 35 градусов, C = защитный экран и 12 = напряжение

EXN = короткий код заказа ANSI

KRYPTON & XENON: ВЫБОР ЛАМПЫ

Факторы, которые следует учитывать при выборе лампы Krypton & Xenon: напряжение, цоколь тип, яркость, форма и размер.

Светильники определяют, какое напряжение необходимо для работы. Ксенон обычно используется в приборах низкого напряжения, требующих трансформатора, и его напряжение составляет от 12 до 24 вольт. Криптоновые напряжения обычно не требуют трансформатора и составляют от 120 до 130 вольт.

Распространенными цоколями для ламп Krypton являются типы E12, DC, MC, E26 и J.

Обычными цоколями для ксеноновых ламп являются FESTOON, RIGID LOOP, WEDGE и Bi-PIn.

При выборе лампы Krypton & Xenon светоотдача также должна быть в фокусе.Используйте люмены при измерении общего освещения в криптоновых и ксеноновых лампах.

Диаметр галогенной лампы измеряется восьмью дюйма. Двухштырьковый ксенон T5 = 5/8 дюйма в диаметре, а Krypton G11 = 1 3/8 дюйма в диаметре.

Обычные формы для криптоновых ламп — пламя, торпеда и глобус.

Обычные формы для ксеноновых ламп — трубчатые Т3 и трубчатые Т5.

Как интерпретировать код заказа криптона и ксенона

RLX10F / 12

RL = жесткий контур X = ксенон 10 = ватт F = мороз 12 = вольт

Что такое галоген и чем он отличается от лампы накаливания?

Возможно, вы слышали о лампах, которые слишком горячие, чтобы обращаться с ними.Или, может быть, вы слышали, что их называют лампами с лампочкой внутри колбы — похоже на сон во сне, да?

Они называются галогенами.

Как галогенные лампы излучают искусственный свет? Где использовать галогенные лампы? Какое место занимает галоген в осветительной промышленности?

Давайте ответим на эти вопросы и расскажем о плюсах и минусах галогенной технологии.

Но, прежде чем мы начнем, вы можете подумать: «Итак, почему мне нужно знать о технологиях и какую пользу мне от этих знаний?» Я хочу выделить несколько преимуществ понимания технологии, прежде чем углубляться в саму технологию.

Понимание того, как лампочка производит искусственный свет, помогает нам (и вам) устранять неполадки, когда сценарии идут наперекосяк.
Пример: Знаете ли вы, что некоторые галогенные и HID лампы выглядят почти одинаково? Знание различий в технологиях поможет вам быстро определить, что у вас есть галогенная лампа в цоколе и HID .
Понимание того, как лампочка производит искусственный свет, помогает нам (и вам) выбрать правильную лампу для правильного применения.

Давайте вкратце определимся с галогенными лампами, прежде чем мы начнем.

Что такое галогенный свет?

Галоген — это тип осветительной техники, который по сути является усовершенствованной версией лампы накаливания. Как и в случае с лампами накаливания, электрический ток попадает в розетку и поднимается до вольфрамовой нити, нагревая ее до накала. Галогенные лампы накаливания имеют вольфрамовые нити, помещенные в кварцевую капсулу и заполненные газами йода и брома.

Как работают галогенные лампы накаливания?

Мы классифицируем лампочки по технологии, по которой они производят искусственное освещение. Поскольку галогенные лампы являются лишь усовершенствованием технологии накаливания, мы не относим их к собственному семейству ламп. Вместо этого мы называем их подкатегорией семейства ламп накаливания.

Помните, как работают лампы накаливания? Галогены действуют очень похоже.

Электрический ток течет из розетки и контактирует с цоколем лампочки.Как и в случае с лампами накаливания, электрический ток попадает в розетку и поднимается до вольфрамовой нити, нагревая ее до накала. Усовершенствование галогенных ламп заключается в том, что нить накала заключена в кварцевую капсулу, заполненную газообразным галогеном. Этот газ инертен и состоит из йода и брома.

Поток электрического тока запускает «галогенный цикл», когда частицы, выгоревшие из вольфрамовой нити, затем повторно осаждаются обратно на нить галогеном внутри кварцевой капсулы, что позволяет «повторно использовать эти частицы».«Повторное использование частиц придает лампе более высокую светоотдачу и более длительный срок службы, чем лампы накаливания. Таким образом, галогены могут работать до 2500 часов, в то время как лампы накаливания имеют средний срок службы 800–1200 часов.

Галогенные лампы также могут работать при более высоких температурах, чем лампы накаливания. Вот почему вы часто видите небольшие галогенные кварцевые лампочки мощностью 250–300 Вт.

Описание галогенной кварцевой капсулы

Кварцевая капсула изготовлена из чистейшего стекла.В то время как большинство традиционных стекол содержит другие разбавляющие материалы, кварц является чистым и позволяет стеклу работать с более высоким сопротивлением.

Осторожность с кварцевой капсулой заключается в том, что масло из наших пальцев разрушает ее. Поэтому, если вы будете постоянно дотрагиваться до кварцевой капсулы внутри галогенной лампы, ваши пальцы повлияют на срок службы продукта.

Лампы накаливания были запрещены? Мы объясняем здесь.

Где вы используете галогенные лампы?

Наш генеральный директор использует в доме галогенные лампы.Галогенное качество света и цветовая температура идеально подчеркивают красивый деревенский декор в его доме.

И несмотря на то, что светодиоды получают много шума, многие специалисты по свету и дизайнеры рекомендуют галогенные лампы для жилых или декоративных целей.

Помимо этого, вот несколько областей применения, в которых галогенные лампы используются чаще всего:

Шкатулки

Многие ювелирные магазины используют галогенные зеркальные отражатели для выделения золотых украшений. То, как свет отражается от зеркального отражателя на украшения, придает им теплый, насыщенный и первоклассный оттенок.

Розничная торговля

Некоторые розничные магазины до сих пор используют галогенные лампы PAR для освещения дорожек. Как правило, вы видите, что они используются в розничных магазинах, у которых есть «тусклая» и теплая атмосфера, которую они пытаются достичь. Abercrombie, Hollister и PacSun — вот некоторые из немногих, в которых используются галогенные лампы.

Специальные приложения

Вы также увидите галогены, используемые для нагрева пищи или в портативных проекторах. Из-за небольшого размера кварца галогенные лампы могут быть очень полезны в этих нишевых приложениях.

Галоген за и против

Вот несколько плюсов и минусов галогенного освещения:

Галоген профи

Качество света
Опять же, подобно тому, как лампы накаливания являются золотым стандартом качества света (по сравнению с другими источниками искусственного света), галогены придерживаются того же стандарта, поскольку они по-прежнему являются частью семейства ламп накаливания.

Компактный размер
Поскольку кварц такой маленький, вы можете использовать галогенные лампы в некоторых уникальных приложениях — внутри инструментов, бытовых приборов и, как я уже упоминал ранее, проекторов.

Возможность диммирования
Если у вас есть ресторан и в ваших встраиваемых банках для общего освещения выскочили несколько галогенных ламп PAR, вы в хорошей форме, если хотите приглушить их. Где бы вы ни хотели приглушить свет, галогены — отличный вариант.

Низкая стоимость
В связи с массовым отказом от многих традиционных продуктов накаливания галоген стал недорогим вариантом освещения.

Галогенные минусы

Неэффективное использование энергии
Хотя галогены более эффективны, чем традиционные лампы накаливания, по сравнению с сегодняшним искусственным освещением, галогены очень неэффективны, когда речь идет об их соотношении люмен на ватт.

Скрытые компоненты
Поскольку вольфрам в галогенной лампе заключен в кварц, старинный и традиционный вид лампы накаливания теряется.

Распад компонентов
Галогены чувствительны к маслам на коже, что в конечном итоге может нанести вред продукту.

Для получения дополнительной информации о технологиях освещения, ознакомьтесь с этими статьями:

Лампа накаливания: галогенная | Шаблоны освещения для дома

Из-за добавления галогенного газа и в некоторых изделиях покрытия, отражающего инфракрасную энергию, галогенные лампы накаливания несколько более эффективны (количество света, производимого на единицу входной мощности), чем обычные лампы накаливания.Однако галогенные лампы обладают значительно меньшей эффективностью и более коротким сроком службы, чем люминесцентные и светодиодные лампы. Ограничьте их использование приложениями, в которых ожидается непродолжительное время работы или где нет других альтернатив.

Некоторые галогенные лампы имеют штыревой цоколь (двухштырьковый). Галогенные двухштырьковые лампы подходят только к приспособлениям, предназначенным исключительно для их использования. Галогенные лампы с винтовым цоколем подходят к тем же патронам со средним основанием, что и обычные лампы накаливания.

Галогенные лампы

имеют внутреннюю капсулу, содержащую газообразный галоген, что продлевает срок службы лампы.Галогенные инфракрасные (ИК) лампы также имеют отражающее покрытие, которое перенаправляет инфракрасную энергию обратно на нить для экономии энергии. Большинство галогенных ламп потребляют примерно на четверть меньше энергии, чем стандартные лампы накаливания, но недавно на рынок вышли некоторые галогенные лампы, которые потребляют вдвое меньше энергии, чем стандартные лампы накаливания.

Трубчатые галогенные лампы (J-образные) изготовлены из кварцевого стекла, чтобы выдерживать высокие рабочие температуры. Они могут быть двух- или односторонними и доступны различной длины и мощности.Из-за их высоких рабочих температур и уникального основания важны терморегулятор и конструкция разъемов внутри светильника. Не прикасайтесь к лампочкам J-типа голыми руками, так как высокие температуры могут треснуть кварцевую лампу, если она протравлена маслом с рук и пальцев. Лампы должны быть защищены стеклянной крышкой в светильнике, чтобы предотвратить возможное повреждение в результате разрыва лампы.

Предупреждения

Галогенные лампы сильно нагреваются. Держите горючие материалы подальше от лампы и не прикасайтесь к ней во время использования.
Галогенные двухштырьковые и J-лампы могут взорваться, поэтому их следует использовать в полностью закрытых светильниках для обеспечения защиты. Кроме того, лампы производят ультрафиолетовое излучение, которое может быть вредным, если свет сначала не поглощается или не фильтруется стеклянным экраном.
Галогенные лампы можно приглушить, но иногда их следует использовать на полную мощность, чтобы продлить срок службы.

Примеры шаблонов

Купить галогенные лампы | Галогенные лампы оптом

Галогенные лампы накаливания известны своей яркостью и долговечностью по сравнению со стандартными лампами накаливания.Они используют вольфрамовую нить в баллоне высокого давления, наполненном газом. Галогенные лампы обычно используются для освещения дорожек, проекторов, освещения сцены и студий, медицинского оборудования, рабочих ламп, прожекторов и ламп для чтения. Они также ценны в любых других ситуациях и областях, где высокая —

. Качество

, чистый белый свет имеет важное значение. Галогенные светильники также могут поставляться с переключателями яркости, чтобы можно было регулировать яркость.

Галогенные лампы накаливания более энергоэффективны, чем традиционные лампы накаливания.Они потребляют больше энергии, чем светодиодные или люминесцентные лампы, но, как правило, все же считаются более подходящей заменой более старых моделей ламп. Это потому, что свет, который они излучают, имеет тенденцию быть более теплым, и потому, что они сразу достигают полной яркости. В приложениях, где требуется что-то более близкое к естественному солнечному свету, эти

может быть вашим лучшим вариантом. Кроме того, они являются более экологически ответственным выбором, поскольку не содержат ртути, как КЛЛ.

Типы галогенных ламп

Галогенные лампы бывают разных форм и размеров.Наиболее распространенные типы галогенных лампочек включают те же основные разновидности, что и другие типы ламп. Это делает их такими же универсальными, как лампы накаливания или светодиоды. Например:

· Прожекторные лампы обеспечивают большую площадь освещения и могут использоваться в помещении или на открытом воздухе, в зависимости от стекла, используемого для лампы.

· Прожекторы излучают более сфокусированный луч света.

· Театры используют цветные галогенные прожекторы и прожекторы для сценических постановок.

· Двусторонние лампы являются стандартом для напольных или настенных фонарей, которые направляют свет вверх от перевернутого абажура для создания обильного безбликового освещения.

· Их также можно использовать для промышленных рабочих светильников, а также в киностудиях или телевизионных студиях.

Этот тип освещения обеспечивает высочайшее качество света с точки зрения чистой цветопередачи. Это делает его естественным выбором для использования на сцене и в киностудии, а также для любого проекционного оборудования.

Советы по использованию галогенного освещения

Галогенные лампы требуют осторожного обращения. Они работают при экстремальных температурах, а специальные основания гарантируют, что их можно использовать только в соответствующих приспособлениях. Самая важная инструкция по обращению — никогда не прикасаться к лампочке. Один отпечаток пальца может значительно сократить срок его службы и создать опасную ситуацию. Это связано с тем, что природные масла в вашей коже могут вызвать дисбаланс на поверхности стекла при нагревании, что может привести к взрыву.Всегда используйте

или накройте поверхность лампы мягкой тканью, чтобы масло или влага с кожи не касались стекла. Также рекомендуется использовать сетку или проволочный экран поверх любого такого источника света, который может находиться в потенциально опасном месте.

Trust Lightbulb Wholesaler для галогенов

У нас есть большой ассортимент галогенных ламп оптом для удовлетворения практически любых потребностей.Просматривая наш обширный ассортимент, вы поймете, что это лучшее место для покупки галогенных ламп для различных областей применения. Чтобы разместить заказ или получить дополнительную информацию о том, что мы предлагаем, свяжитесь с нами сегодня.

Галогенная лампа | Encyclopedia.com

Предпосылки

Галогенная лампа — это разновидность лампы накаливания. Обычная лампа накаливания содержит вольфрамовую нить накаливания, запечатанную внутри стеклянной оболочки, которая либо откачана, либо заполнена инертным газом или смесью этих газов (обычно азотом, аргоном и криптоном).Когда к нити применяется электрическое питание, она становится достаточно горячей (обычно более 3 600 ° F [2 000 ° C]), чтобы загореться; Другими словами, нить накала светится и излучает свет. Во время работы вольфрам, испаряющийся из горячей нити накала, конденсируется на внутренней стенке колбы охладителя, в результате чего колба почернеет. Этот процесс почернения постоянно снижает световой поток в течение всего срока службы лампы.

Галогенная лампа поставляется с несколькими модификациями для устранения этой проблемы почернения.Колба, сделанная из плавленого кварца вместо известково-натриевого стекла, заполнена теми же инертными газами, что и лампы накаливания, смешанными с небольшими количествами газообразного галогена (обычно менее 1% брома). Галоген химически реагирует с отложениями вольфрама с образованием галогенидов вольфрама. Когда галогенид вольфрама достигает нити накала, интенсивное нагревание нити вызывает разрушение галогенида, высвобождая вольфрам обратно в нить. Этот процесс, известный как цикл вольфрам-галоген, обеспечивает постоянный световой поток в течение всего срока службы лампы.

Для работы галогенного цикла поверхность лампы должна быть очень горячей, обычно выше 482 ° F (250 ° C). Галоген может не испаряться должным образом или не реагировать должным образом с конденсированным вольфрамом, если колба слишком холодная. Это означает, что колба должна быть меньше по размеру и изготовлена либо из кварца, либо из высокопрочного и жаропрочного стекла, известного как алюмосиликат. Поскольку колба небольшая и обычно довольно прочная из-за более толстых стенок, ее можно заполнить газом под давлением выше обычного.Это замедляет испарение вольфрама из нити накала, увеличивая срок службы лампы.

Кроме того, небольшой размер колбы иногда делает экономичным использование более тяжелых заправочных газов премиум-класса, таких как криптон или ксенон, которые помогают замедлить скорость испарения вольфрама, вместо более дешевого аргона. Более высокое давление и более качественные заполняющие газы могут продлить срок службы баллона и / или обеспечить более высокую температуру нити накала, что приведет к повышению эффективности. Любое использование заполняющих газов высшего качества также приводит к тому, что заполняющий газ отводит меньше тепла от нити накала.Это приводит к тому, что больше энергии покидает нить за счет излучения, что немного повышает эффективность.

Галогенные лампы, таким образом, излучают более белый и яркий свет, потребляют меньше энергии и служат дольше, чем стандартные лампы накаливания той же мощности. Их срок службы составляет от 2000 до 4000 часов (примерно от двух до четырех лет) по сравнению с обычными лампами накаливания, которые работают только 750–1500 часов или три часа в день в течение примерно года. Однако галогенные лампы стоят дороже.

Большинство галогенных ламп имеют мощность от 20 до 2000 Вт.Типы низкого напряжения варьируются от 4 до 150 Вт. Некоторые галогенные лампы также имеют специальное отражающее инфракрасное излучение покрытие на внешней стороне колбы, чтобы излучаемое тепло, которое в противном случае теряется, отражается обратно к нити накала лампы. Нить накала горит сильнее, поэтому требуется меньшая мощность. Эти лампы могут прослужить до 4000 часов.

Хотя вольфрамовые галогенные лампы более эффективны, чем другие большие лампы накаливания, они неэффективны по сравнению с люминесцентными и газоразрядными лампами высокой интенсивности (HID).Галогенные лампы также могут представлять угрозу безопасности, так как выделяемое тепло может находиться в диапазоне от 121 до 482 ° C (250–900 ° F).

История

Масляные лампы со стеклянными трубами были предшественниками электрических ламп. Газовые лампы тоже были обычным явлением, но имели очевидные недостатки. В начале девятнадцатого века была разработана лампа, в которой использовалась электрически нагреваемая проволока (платина). Более эффективные лампы стали возможны благодаря использованию различных материалов накаливания. В 1860 году английский изобретатель по имени Суон продемонстрировал лампу с угольной нитью.И он, и Томас Эдисон, наконец, улучшили эту лампу для практического использования примерно в 1878 году. Эдисон установил первую успешную систему электрического освещения в 1880 году.

Позже эти углеродные нити были заменены танталовыми, а затем вольфрамовыми нитями, которые испаряются медленнее, чем углерод. После того, как процесс волочения вольфрамовой проволоки был усовершенствован, в 1911 году были представлены первые лампы с вольфрамовой нитью накаливания. Это были вакуумные лампы. В 1913 году General Electric Corporation представила лампы с вольфрамовой нитью, использующие инертный газ и спиральные нити.Шесть лет спустя годовое производство лампочек в США превысило 200 миллионов. Сегодня почти все электрические лампы накаливания изготавливаются с вольфрамовой нитью.

Цикл вольфрам-галоген, используемый в галогенных лампах, был впервые разработан и испытан 40 лет назад. Некоторые из первых коммерческих галогенных ламп были представлены в 1959 году. С тех пор их применяли в студийном освещении, проекционных лампах и автомобильных фарах. Последнее привело к появлению другого типа стекла, называемого алюмосиликатом, который впервые был использован в лампах в начале 1970-х годов.Более низкая температура размягчения или рабочая температура этих стекол позволила быстро автоматизировать производство галогенных ламп.

Производство лампочек возникло в начале двадцатого века, когда электроэнергия стала доступной для широкой публики. К началу 1980-х годов около 70 американских компаний ежегодно продавали лампочек и трубок на сумму более 2 миллиардов долларов. В течение следующего десятилетия, из-за спада в начале 1990-х годов, общий рынок луковиц вырос только до 2,9 миллиарда долларов. В 1994 году рынок достиг почти 4 миллиардов долларов, но в течение следующих нескольких лет оставался относительно стабильным.

В 1992 году Соединенные Штаты приняли Закон о национальной энергетической безопасности, предписывающий использование передовых лампочек, которые были более эффективными. Закон направлен на предотвращение продажи неэффективных люминесцентных ламп, начиная с 1994 года, и других энергоэффективных ламп к 1995 году. Он также запретил несколько типов люминесцентных ламп, некоторые лампы с отражателем накаливания и различные прожекторы. Принятие этого закона также увеличило стоимость лампочек на 4-6%.

Этот поступок, а также снижение прибыли вдохновили производителей ламп в середине 1990-х годов предложить лампы, которые могли бы снизить потребление энергии, улучшить освещение, увеличить срок службы и минимизировать воздействие на окружающую среду.Компактные люминесцентные и галогенные лампы были двух типов, которые предлагали рост. Таким образом, в период 1993-1998 годов поставки галогенов увеличивались почти на 15% в год. Общий объем рынка осветительного оборудования в США в 1998 году составил более 10 миллиардов долларов.

В середине 1997 года Совет по безопасности потребительских товаров координировал отзыв галогенных фонарей для домашнего ремонта из-за опасности возгорания, вызванной плохой конструкцией светильников и горячей водой. луковицы. Целью отзыва было переоборудование существующих фонарей с защитной проволочной решеткой (лампы, изготовленные после отзыва, уже включали эту защиту).

Другие типы лампочек, включая галогенные, с годами совершенствовались и разрабатываются для специальных применений. Последним достижением в технологии галогенных ламп является галогенная лампа, отражающая инфракрасное излучение (ИК). Эти лампы могут обеспечивать такой же световой поток (люмен) при гораздо меньшей мощности (ватт) или, наоборот, значительно увеличенный световой поток при той же мощности, что и стандартные галогенные лампы. Только 10-15% мощности, используемой в лампах накаливания и галогенных лампах, производят видимый свет.Большая часть энергии излучается в виде тепла (инфракрасная энергия).

Эти новые лампы имеют покрытие, отражающее инфракрасное излучение, нанесенное на внешнюю поверхность капсулы лампы, которое отражает большую часть потерянной инфракрасной энергии обратно в капсулу и на вольфрамовую нить накала. Это перенаправлено энергия увеличивает температуру нити накала, тем самым производя больше света без дополнительной мощности. Сегодня эти лампы в основном используются в крупных розничных магазинах для общего освещения и акцентного освещения или освещения дисплеев.Недавно на балу на Таймс-сквер в канун Нового года в 1999 году было использовано 180 новых галогенных ламп. Благодаря конструкции с двойной оболочкой распределение тепла в этих лампах аналогично распределению тепла у ламп накаливания.

Сырье

В зависимости от типа галогенной лампы материал колбы — кварц (плавленый кварц) или алюмосиликатное стекло. Кварцевое стекло имеет соответствующую термостойкость для цикла вольфрам-галоген, который обеспечивает температуру колбы до 1,652 ° F (900 ° C).Для ламп малой мощности примерно до 120 Вт можно использовать алюмосиликатное стекло. Стекло бывает либо в виде цилиндрических трубок, которые предварительно нарезаются на нужную длину, либо нарезаны на нужную длину производителем лампы.

Вольфрам используется для нити накаливания. Вольфрам получают в форме проволоки, которая изготавливается с использованием легирования (добавления небольшого количества других материалов) и процесса термообработки. Легирующие добавки придают пластичность, необходимую для переработки вольфрама в катушки, и помогают предотвратить деформацию во время работы.Молибден, используемый для герметизации, получают в виде фольги и проволоки на катушках. Основания из керамики, стекла или металла изготавливаются заводским способом.

Газы, используемые при производстве, включают аргон, азот, криптон, ксенон, бром, водород, кислород и природный газ или пропан. Большинство этих газов поставляется в резервуарах или баллонах, некоторые в жидкой форме. Природный газ поступает от газовой компании.

Конструкция

Электрические свойства лампы определяются размерами, формой или геометрией нити накала.Чем выше рабочее напряжение, тем длиннее должен быть провод. Для более высоких мощностей требуется более толстый провод. Нить накала наматывается в виде катушки разной конфигурации в зависимости от области применения лампы.

Наиболее распространенные конфигурации известны как круглая сердцевина, плоская сердцевина и двойная нить накала. В особых случаях используются другие конфигурации: модулированные (для максимальной эффективности генерации света) и сегментированные (для равномерного распределения света). Нити также ориентированы двумя способами: осевым или поперечным.В двухцокольных цилиндрических лампах ориентация всегда аксиальная. В одноцокольных лампах ориентация определяется применением.

Процесс производства

Некоторые компоненты лампы производятся в разных местах и отправляются на завод, где происходит окончательная сборка. Степень автоматизации производства зависит от области применения лампы, объема продаж и отпускной цены. Будет обсужден процесс изготовления одноцокольных кварцевых галогенных ламп.

Изготовление катушки

1 Поскольку тонкий прямой провод имеет плохие характеристики излучения и его трудно вставить в колбу лампы, провод наматывают в форме катушки с помощью автоматизированных машин, которые напоминают высокоскоростные катушки.Чтобы сделать нить с круглым сердечником, каждый виток укладывается по спирали рядом с другим на цилиндрическом стержне. Прямоугольный стержень используется для нити с плоским сердечником. В случае двойной нити накала проволока сначала наматывается на очень тонкую первичную обмотку, а затем она еще раз наматывается на вторую, более толстую сердцевину. Таким образом, большое количество проволоки может уместиться в очень маленьком пространстве.

Формовка колбы

2 После того, как стеклянная трубка отрезана до нужной длины, наверху должна быть прикреплена выхлопная труба.Сначала верх трубы нагревается с помощью газового / кислородного пламени. Круг из карбида вольфрама складывает размягченное стекло, образуя куполообразную форму с небольшим отверстием.
3 Стеклянная трубка меньшего размера, называемая выхлопной трубой, помещается в отверстие и соединяется с большей трубкой путем плавления. Эта трубка небольшого диаметра используется как средство для вымывания воздуха из лампы во время операции герметизации, а также для откачивания воздуха и подачи наполняющего газа во время процесса выпуска. Этот процесс выполняется на специальных роторных машинах.

Изготовление крепления

4 Затем изготавливается крепление. Во-первых, мост изготавливается путем заделки предварительно сформованных вольфрамовых проволок в небольшой цилиндрический кварцевый стержень. Нить накала приваривается к этим опорным проводам и приваривается к узлу внешнего вывода, состоящему из молибденовых уплотнительных пленок и внешних выводов.
5 Готовая опора проходит через водородную печь при 1 925 ° F (1050 ° C) для очистки. Этот процесс удаляет любые оксиды, которые могут повредить вольфрамовую нить во время работы лампы.

Уплотнение

6 Машина, называемая прессовым уплотнением, используется для герметичного уплотнения держателя внутри колбы. Крепление вставляется в лампочку, и обе части надежно удерживаются. Затем нижняя часть колбы нагревается примерно до 3 272 ° F (1800 ° C) с помощью газовых / кислородных горелок для размягчения кварца. Подушечки пресса из нержавеющей стали, работающие при давлении 20-60 фунтов на квадратный дюйм, прижимают кварц к молибденовой фольге, образуя герметичное уплотнение. Во время этой операции колба промывается инертным газом (азотом или аргоном) для удаления воздуха и предотвращения окисления опоры.Наружные выводы выступают из конца пресса и обеспечивают средство для электрического соединения лампы с цоколем лампы.

Откачка и заполнение прессованной груши

7 Спрессованная груша заполняется газообразным галогеном на вытяжной машине. В этой машине используются вакуумные насосы для откачивания воздуха из баллона и система наполнения для подачи газовой смеси галогена в баллон через выхлопную трубу. Высокое внутреннее давление в лампе достигается сначала за счет заполнения лампы при давлении выше атмосферного, а затем путем распыления или погружения баллона в жидкий азот, который охлаждает и конденсирует заполняющий газ при давлении ниже атмосферного.Газ / кислород загорается, а затем расплавляет выхлопную трубу в верхней части баллона, образуя наконечник и удерживая газ в баллоне. Газ расширяется по мере того, как он нагревается до температуры окружающей среды, в результате чего возникает лампа под давлением.

Крепление цоколя

8 Цоколь лампы обеспечивает электрическое подключение и установку. Геометрия определяется национальными и международными стандартами. Есть несколько разных типов оснований. Для одноцокольных ламп используются стеклянные, керамические или металлические цоколи.Обычно они прикрепляются к стеклянной колбе с помощью специального цемента, который обладает хорошей устойчивостью к высоким температурам. влага и термическое напряжение или прикреплены механически. Для специальных применений используется соединение без цемента.

Упаковка

9 После окончательного тестирования лампы вручную или автоматически упаковываются в коробки, в зависимости от области применения. Лампы, продаваемые в розничных магазинах, упаковываются индивидуально.

Контроль качества

Испытание давлением (при 40-100 атмосфер в зависимости от давления заполнения) проводится после процесса прессования / уплотнения, чтобы гарантировать, что лампа не взорвется во время работы.Обычно отбирается случайная выборка, хотя некоторые лампы проходят 100% тестирование. После заполнения лампы проверяют на герметичность, помещая их на роторную машину и зажигая на несколько минут. В случае серьезной утечки лампа станет бело-желтой. Если есть какие-либо серьезные механические дефекты, лампа обычно перегорает. Случайная выборка из каждой партии также проверяется, чтобы убедиться в соблюдении всех характеристик (мощность, температура, светоотдача и срок службы).

Побочные продукты / отходы

Неисправный кварц утилизируется или перерабатывается.Иногда выхлопные трубы используются повторно. Отработанный вольфрам утилизируется и продается как лом. Завершенные лампы, не прошедшие тестирование, выбрасываются. Однако производители ламп продолжают использовать более экологически чистые материалы, чтобы сократить количество не подлежащих переработке отходов.

Некоторые галогенные лампы сделаны со свинцовыми припоями в основании лампы. Поскольку свинец является высокотоксичным материалом, продукты, содержащие свинец, должны пройти TCLP (процедура выщелачивания, характерная для токсичности) Агентства по охране окружающей среды. В противном случае их следует классифицировать как опасные отходы и соблюдать особые правила утилизации в некоторых штатах.Некоторые производители ламп избегают этой проблемы, используя бессвинцовый припой.

Будущее

По прогнозам, поставки вольфрамовых галогенных ламп будут увеличиваться на 7,7% в год до 58 миллионов штук в 2003 году, опережая поставки ламп накаливания. Это отражает растущее распространение галогенов в жилых и коммерческих помещениях, таких как дорожное и встраиваемое освещение, настольные и торшеры, а также другое общее и рабочее освещение.

Несмотря на все более широкое использование галогенных ламп в ряде приложений, единичные поставки значительно замедлились по сравнению с серединой 1990-х годов из-за увеличения импорта из таких стран, как Китай, Южная Корея, Тайвань, Япония, Филиппины, Мексика, Германия и Венгрия.Помимо конкуренции со стороны импорта, падению цен на единицу продукции будут способствовать и другие факторы, что ограничит прирост стоимости поставок от 5,3% в год до 180 миллионов долларов в 2003 году. В попытке захватить долю рынка некоторые производители будут ограничивать рост цен. Кроме того, более низкая экономия на масштабе и технология производства помогут снизить цены за единицу продукции.

Производители галогенных ламп также продолжат разработку ламп с превосходными световыми характеристиками, большей эффективностью и увеличенным сроком службы, которые стоят меньше.Новые и улучшенные конструкции будут предлагаться для удовлетворения потребностей специальных приложений. Лампы будут по-прежнему производиться более экологически безопасными, а производственные процессы — более эффективными для сокращения количества отходов.

Ожидается, что к началу века мировой рынок осветительной продукции достигнет около 28 миллиардов долларов. Ожидается, что Соединенные Штаты увеличат свою долю на этом рынке сверх нынешних 30%. Американские компании по производству ламп и ламп также расширяют свою деятельность за рубежом, создавая совместные предприятия или приобретая предприятия.Ожидается, что к 2005 году рынок осветительного оборудования в Северной Америке превысит 15 миллиардов долларов.

Лампы накаливания останутся доминирующими на рынке США, на их долю будет приходиться более 80% штучных продаж и более 50% рыночной стоимости, в зависимости от их значительного использования. на крупных рынках бытовой и транспортной техники. Из-за зрелости рынка ламп накаливания, конкуренции со стороны других типов ламп и замедления роста в жилищном и автомобильном секторах рост спроса на лампы накаливания будет отставать от средних показателей по отрасли.

Где узнать больше

Книги

«Электроосветительное и электромонтажное оборудование». В отраслевых профилях США. The Gale Group, 1998.

Клипштейн, Дональд. Великая Интернет-книга с лампочками. 1996.

Уэймут, Джон и Роберт Левин. Справочник дизайнера: применение источников света Дэнверс, Массачусетс: GTE Products Corporation, 1980.

Периодические издания

Кабель, Майкл. «Механизация стекольного производства». Журнал Американского керамического общества 82, вып.5 (май 1999 г.): 1107-1108.

Прочее

The Freedonia Group, Inc. 767 Beta Drive, Cleveland, OH 44143-2326. (440) 684-9600. http://www.freedoniagroup.com.

Фрост и Салливан. http://www.frost.com.

Osram Sylvania Products Inc. 100 Endicott Street, Danvers, MA 01923. (800) 544-4828. http://www.sylvania.com.

— Laurel M. Sheppard

ГАЛОГЕННЫЕ ЛАМПЫ — Amglo

Вольфрамовая галогенная, кварц-галогенная или алюмосиликатно-галогенная лампа — это лампа накаливания, состоящая из вольфрамовой нити, запаянной в прозрачную оболочку, заполненную смесью инертного газа и небольшого количества галогена.Комбинация газообразного галогена и вольфрамовой нити создает галогенный цикл. Это химическая реакция, при которой испаренный вольфрам снова осаждается на нити, увеличивая срок ее службы и сохраняя прозрачность оболочки. Это позволяет нити накаливания работать при более высокой температуре, чем стандартная лампа накаливания с аналогичной мощностью и сроком службы; это также дает свет с более высокой светоотдачей и цветовой температурой. Небольшие размеры галогенных ламп позволяют использовать их в компактных оптических светильниках.Маленькая стеклянная оболочка может быть заключена в гораздо большую внешнюю стеклянную колбу для более крупной упаковки; внешняя оболочка будет иметь гораздо более низкую и более безопасную температуру, а также защищает горячую лампу от вредного загрязнения и делает лампу механически более похожей на обычную лампу, которую она может заменить.

Галогенные лампы излучают непрерывный спектр света от ближнего ультрафиолета до инфракрасного.

Виды галогенных ламп и их особенности

Виды галогенных ламп и их особенности

Галогенные лампы. Виды и устройство. Работа и особенности

Некоторые преимущества галогенных ламп:

Кроме вышеперечисленных особенностей, имеются еще некоторые моменты:

Приборы освещения с применением галогена имеют свои особенности и свойства. Преимуществами галогенных ламп можно назвать следующие особенности:

Разбившиеся галогенные лампы требуют особой утилизации цоколей, осколков и патронов.

Похожие темы:

Типы цоколей галогенных ламп . Электропара

Штырьковые цоколи

Лампы галогенные — Электросистемы

Как купить лампы галогенные?

Галогенные лампы (ГЛН)

Виды галогенных ламп

Виды галогенных ламп и их особенности

Виды

Линейные ГЛН

Глн с внешней колбой

Гл направленного света

IRC-галогенные лампы

Капсульные ГЛН

Преимущества галогенных ламп накаливания

Недостатки галогенных ламп накаливания

Где применяют?

Правила эксплуатации ламп

Фото галогенных ламп и их особенности

Галогенные лампы: принцип действия, классификация и ключевые преимущества

Преимущества и недостатки галогенных ламп

Виды галогенных ламп

Виды галогенных автоламп, и их особенности

Виды и особенности галогенных ламп

Принцип действия

Преимущества и недостатки

Цветопередача

Применение

Исполнение

Особенности эксплуатации

IRC-галогенные лампы

Галогенные лампы. Виды и устройство. Работа и особенности

Кроме вышеперечисленных особенностей, имеются еще некоторые моменты:

Приборы освещения с применением галогена имеют свои особенности и свойства. Преимуществами галогенных ламп можно назвать следующие особенности:

Похожие темы:

Галогеновые лампы (57 фото): галогенные лампочки для люстры и потолочных светильников, сравнение со светодиодными и выбор

Что это такое?

Принцип действия и свойства

Классификация и технические характеристики

Линейная лампа

С внешней колбой

С отражателем света

Инфракрасные

Как подключить и заменить?

Где используются?

Сравнение со светодиодными: плюсы и минусы

Как правильно выбрать?

Примеры и варианты

Галогеновые лампы (57 фото): галогенные лампочки для люстры и потолочных светильников, сравнение со светодиодными и выбор

Что это такое?

Принцип действия и свойства

Классификация и технические характеристики

Линейная лампа

С внешней колбой

С отражателем света

Инфракрасные

Как подключить и заменить?

Где используются?

Сравнение со светодиодными: плюсы и минусы

Как правильно выбрать?

Примеры и варианты

Галогенные лампы и цоколи

Как выбрать галогенную лампу от экспертов по коммерческому освещению.

Что такое галоген и чем он отличается от лампы накаливания?

Как работают галогенные лампы накаливания?

Описание галогенной кварцевой капсулы

Где вы используете галогенные лампы?

Шкатулки

Розничная торговля

Специальные приложения

Галоген за и против

Галоген профи

Галогенные минусы
