Винтовой фундамент установка: Пошаговая инструкция по установке и монтажу винтовых свай

Пошаговая инструкция по установке и монтажу винтовых свай

Для получения надежного фундамента, важен не только правильный выбор труб, но и монтаж винтовых свай с соблюдением технологии. Он выполняется только после предварительной подготовки, которая включает в себя:

• пробное бурение почвы;
• проведение расчетов;
• выбор свай нужного диаметра и длины;
• составление плана разметки участка.

До начала монтажа необходимо обратить внимание на качество свайных опор. Они должны быть произведены в фабричных условиях, иметь антикоррозийное покрытие и сталь высшей пробы в качестве основного материала. Важно подбирать их в соответствие с особенностями грунта и будущего строения.

Способы монтажа винтовых свай

Выбор способа монтажа винтовых свай зависит от финансовых возможностей, наличия подъездных путей, расположения свайного фундамента, типа грунта и времени года. Если подъезд к участку затруднен или установка свайных изделий планируется в воде, подойдет исключительно ручной метод.

В ситуации, когда требуется монтировать фундамент максимально быстро, лучше прибегнуть к механическому способу. Мы рассмотрим особенности тех и других вариантов установки.

Стоит учитывать, что даже при выборе определенного способа монтажа есть множество видов инструмента, который можно использовать в работе. В любом случае это должен быть профессиональные приборы, а не бытовые приспособления, который не смогут обеспечить достаточную точность и надежность установки.

Ручной монтаж

Для ручного монтажа винтовых свай приобретается специальный инструмент или лом, а также металлические пруты, которые продеваются сквозь механические отверстия и применяются, как рычаги для вкручивания. Еще в качестве надежного рабочего приспособления, позволяющего оптимально распределить нагрузку при установке, используют монтажный оголовок. Он надевается непосредственно на изделие и фиксируется при помощи штыря, имеет две рукоятки для ввинчивания опор.

Среди преимущества ручного метода можно выделить:

• использование в любых условиях – при отсутствии подъезда, проведении работ в воде;
• невысокую стоимость – экономия на аренде техники;
• возможность выполнения монтажа свай своими руками;
• минимальный набор инструментов, требуемый для реализации работ.

Использование такого метода актуально для любых построек, но он имеет свои недостатки. В отличие от механизированной установки на ручное закручивание уходит гораздо больше времени. Также при таком монтаже сложнее контролировать вертикальность свайной трубы. Погрешность может быть достаточно большой, и ее необходимо постоянно проверять с помощью специального прибора. Если грунт достаточно плотный, во время работ могут возникнуть трудности, вплоть до невозможности полного ввинчивания труб на нужную глубину.

Механический монтаж

Механический монтаж винтовых свай предполагает использование специальной техники – бурильных установок на автомобильном шасси. В этом случае перед началом выполнения работ участок освобождается от мусора, корней кустарников и деревьев, создается зона для подъезда техники.

С помощью данного метода установка свайных столбов происходит в несколько раз быстрее, чем при ручной работе. Кроме того, техника позволяет завернуть ленточный столб даже в самый плотный грунт благодаря хорошему вращательному моменту. Стоит отметить, что при использовании усиленных свай или конструкций с большим диаметром сложно обойтись без бурильной установки, поскольку для ручного вкручивания нужно прикладывать очень много усилий.

Самым главным недостатком механической установки является высокая стоимость, но если такие расходы заложены в бюджет, то можно смело отдавать предпочтение данному способу монтажа. Также стоит учитывать, что на некоторых участках могут возникнуть проблемы с подъездом техники в отсутствии асфальтированной или расчищенной дороги.

Инструкция по монтажу свай

Вне зависимости от метода установки, при монтаже винтовых свай необходимо следовать определенной инструкции. Для каждого из способов она имеет свои отличительные особенности.

Также следует учитывать технические характеристики опорных свай. Чем больше диаметр изделия, тем выше вероятность использования специальной техники. Она имеет существенные отличия и подбирается специалистами, которые будут заниматься установкой.

Ручная установка

Монтаж ручным способом начинается с подготовки неглубоких ям в местах будущего размещения опор, предварительно отмеченных специальными колышками во время разметки фундамента. Углубления обычно выполняются с помощью лопаты или специального бура.

Следующим этапом монтажа винтовых свай является установка в готовые ямы лопастных опор и их постепенное закручивание по часовой стрелке. Как правило, для выполнения этой процедуры используется три человека, два из них вкручивают свайное изделие с разных сторон, а третий проверяет вертикальность установки.

Сваю необходимо закручивать до ее полной установки и попадания в плотные слои грунта. По завершению процедуры вертикальность конструкции проверяется еще раз с помощью специального инструмента – металлической рулетки, отвеса или нивелира.

Механическая установка

Перед началом монтажа винтовых свай готовится площадка для установки. После этого в зависимости от финансовых возможностей, наличия подъезда к участку и других факторов выбирается подходящая техника.

Чаще всего используется специальное оборудование, которое включает в себя колесную платформу, опорную систему, рабочий инструмент, который устанавливается на сваю, обеспечивая ее вкручивание, а также пульт управления.

Установка опоры механическим способом включает в себя следующие этапы:

• подготовка места монтажа опоры;
• закрепление рабочего инструмента на свае;
• подъем трубы с закрепленным вращателем и установка в точке монтажа;
• запуск процесса ввинчивания изделия;
• контроль скорости установка и вертикального расположения сваи.

Благодаря усилию, которая техника передает свайной опоре, ее монтаж проходит максимально быстро. При этом для фундамента можно использовать изделия диаметром от 79 мм и с усиленной конструкцией.

Механическая установка свай может происходить при задействовании всего двух человек. Один из них управляет оборудованием, а второй контролирует уровень отклонения опоры при погружении в землю.

При таком способе монтажа даже сильные морозы не станут препятствием, потому что мощность техники позволит без проблем закрутить лопастную трубу в промерзшую почву.

Обрезка свай и бетонирование

После того, как метод монтажа винтовых свай был выбран, а конструкции установлены, наступает этап их дальнейшей подготовки к использованию в качестве фундамента. Первое, что необходимо сделать – проверить вертикальность расположения опор и сделать на них отметки для обрезки по нужной высоте. Обычно срезается верхняя часть изделия с технологическими отверстиями – не менее 15 см.

Следующим шагом, который позволит защитить изделия от коррозии, является их бетонирование. Для этого используется цементный раствор, который заливается внутрь трубы, защищая ее от проникновения воздуха, который и вызывает разрушение металла. Кроме того, с помощью бетона повышается прочность опоры и ее устойчивость к деформации в почве.

Когда сваи забетонированы и обрезаны по нужной высоте, к ним привариваются металлические оголовки для дальнейшей установки дома или любых других конструкций. Чтобы усилить надежность фундамента, зачастую используется обвязка с помощью различных материалов – стальной уголок, швеллер, двутавр, деревянный брус.

Монтаж и установка винтовых свай своими руками — Блог Бауфундамент

Время чтения: 3 минуты

Крепкий фундамент – залог долговечности и надежности постройки. От монтажа качественного фундамента зависит общий успех строительства, как и в любом деле от хорошей базы зависит положительный исход всего мероприятия.

Фундамент должен быть прочным, выполненным из качественных сертифицированных материалов, прошедших проверку ГОСТ. Также фундамент должен быть морозоустойчивым и подходить даже для проблемного грунта. Учитывая все эти факторы, именно винтовые сваи на проверку оказываются таким универсальным и надежным видом фундамента.

Почему винтовые сваи BAU?

Винтовые сваи марки BAU уникальны тем, что изготовлены на основе передовых европейских технологий, но с учетом российских реалий, климата и грунта. Это делает винтовые сваи BAU действительно оптимальным видом фундамента для любой постройки в любом регионе России.

Преимущества установки свайно-винтового фундамента:

• простота монтажа;
• доступная цена;
• технологичность и универсальность;
• экономия пространства на участке.

Технология установки винтовых свай для фундамента

Первый этап:
Производится расчет свай. Необходимы четкие характеристики постройки, а также пробный монтаж сваи на участке, чтобы рассчитать количество свай, тип свай для монтажа, их длину и диаметр.

Второй этап:
Производится установка свай. Сваи монтируются согласно утвержденному проекту. Под каждую сваю делается углубление в 15-20 см, затем в него вкручивается свая. Сваи могут устанавливаться ручным механизмом, либо электроинструментом, либо спецтехникой – все зависит от типа постройки и выбранных винтовых свай. Свая должна вертикально закручиваться, отклонение от нормы градусов может быть крайне минимальным.

Третий этап:
Опционально, свая наполняется пескоцементной смесью для большей прочности

Четвертый этап:
Опционально, производится обвязка винтовых свай брусом или металлическим швеллером.
Пятый этап:
Некоторые сваи необходимо покрыть антикоррозийной эмалью. В данном пункте важно подчеркнуть, что винтовые сваи BAU снаружи и внутри покрыты цинковым антикоррозийным покрытием, и служат в среднем до 100 лет.

Наша компания работает индивидуально с каждым клиентом, подбирая винтовые сваи и способ монтажа исходя из потребностей и возможностей заказчика.

Монтаж свайно-винтового фундамента своими руками: технология и советы

Но, к сожалению, не все строго соблюдают технологию монтажа винтовых свай, что порой приводит к плачевным последствиям и дальнейшему недоверию к этому виду фундамента, из-за чего его просто боятся использовать для своих частных строений.

Для того, чтобы свайно-винтовой фундамент, для Вас не стал неудачным экспериментом, далее я расскажу, как выбрать и правильно произвести монтаж винтовых свай. И если придерживаться технологии, то качественные сваи долгое время будут служить надежной опорой Вашего дома.

Если говорить коротко, то свайно-винтовой фундамент в целом представляет собой некоторое количество винтовых свай, вкрученных в грунт вручную или при помощи специальной техники. Поверх свай располагается, так называемый, ростверк, являющейся обвязкой всех, отдельно стоящих винтовых свай, в единую конструкцию.

Ростверк свайно-винтвого фундамента, как правило, бывает деревянный или металлический.

Если рассматривать одну отдельно взятую сваю, то она выполнена в виде металлической толстостенной трубы, как правило, толщиной металла от 0,4см до 1,2 см, на конце которой находится лопасть в виде большой резьбы, которая и способствует закручиванию сваи в грунт. Этот наконечник, в тоже время будет являться опорой сваи на грунт.

Для удобства монтажа, наиболее часто в продаже встречаются сваи длинной от 25 см до 2,5 м.

Ранее я писал о плюсах и минусах свайно-винтового фундамента для частного дома, либо других строений на Вашем участке, где подробно рассмотрены все достоинства и недостатки этого вида. Там же Вы сможете узнать о некоторых особенностях такого типа фундамента.

Остальные характеристики и нюансы свайно-винтового фундамента мы рассмотрим далее.

Область применения винтовых свай

В принципе, область применения свайно-винтового фундамента довольно таки широка, хотя Вы, наверное, уже много раз слышали, что такой фундамент подходит только для легких деревянных строений, из бруса, например, или каркасных.

Но на сегодняшний день, производители изготавливают винтовые сваи практически под любые нужды, которые выдерживают колоссальные нагрузки и подходят для кирпичных или блочных домов.

Но стоит отметить, что чем больше свая, тем дороже она будет стоить, и монтаж таких свай придется выполнять используя спецтехнику. А в добавок к этому, при устройстве тяжелых домов, сваи необходимо усилить, дополнительно скрепив между собой, а это уже лишние затраты, которые могут свести на нет самое главное качество свайно-винтового фундамента – низкую стоимость.

Свайно-винтовые фундаменты также хорошо справляются со своей работой в болотистых местностях, где уровень грунтовых вод высок, а более твердые породы грунта расположены глубоко в земле. В этом случае другие фундаменты, либо будут очень дороги, либо просто не подойдут для надежной опоры частного дома. В таком грунте винтовые  сваи — своего рода спасение для тех, кому выбирать участок не приходится.

Перед тем, как устраивать любой тип фундамента под дом, необходимо произвести его точный расчет. В частности, для свайно-винтового фундамента необходимо ориентироваться на нагрузку, которую сможет выдержать одна свая в Вашем грунте, вес всего дома, а также глубину промерзания почвы.

Расчет предполагает определения количества необходимых свай, расстояние между ними, диаметр и тип, а также глубину, на которую необходимо их смонтировать. Все эти параметры берутся с запасом.

Честно говоря, точный расчет фундамента – сложный процесс, который самому, без опыта, произвести очень трудно. Но производители винтовых свай, как правило, для того чтобы Вы стали их клиентом, с радостью помогут рассчитать количество, тип и длину необходимых свай для Вашего дома, согласно проекту.

Не стоит забывать о том, что нагрузку, которую способна выдержать свая, полностью зависит от грунта, в котором будет лежать ее основание, и чем слабее грунт, тем меньше можно будет нагружать ее.

Разметка свайно-винтового фундамента

Еще одним не маловажным предварительным этапом является очистка участка и разметка фундамента под дом, кстати говоря, с этого начинается любое строительство.

Разметка фундамента – процесс не сложный, и не практически не зависит от типа фундамента, но требует аккуратности и внимательности. Как это делается, я уже описывал в одной из предыдущих статей, поэтому останавливаться на этом не будем.

После того, как участок очищен, а разметка выполнена правильно и точно, можно приступать непосредственно к самому монтажу.

Глубину заложения винтовых свай необходимо определить до их покупки и монтажа, потому что от этого напрямую зависит их длина.

Самое основное правило, при определении глубины заложения свайно-винтового фундамента – это то, что она обязательно должна быть ниже глубины промерзания грунта, для того, чтобы в зимний период пучения грунта ее не выталкивали.

Бывают случаи, когда недостаточно ориентироваться только лишь на глубину промерзания грунта в Вашей местности. Это касается болотистых, торфяных и подобных им грунтов, где более или менее твердый грунт расположен на большой глубине.

Если на Вашем участке именно такой грунт, то монтаж свайно-винтового фундамента производится не просто ниже глубины промерзания, а до, так называемого, хорошего грунта.

Если Вы не знаете какой грунт на Вашем строительном участке, то можно попробовать изучить его самостоятельно, выкопав предварительно яму, глубиной около 1,5 м.

Стоит отметить, что иногда случается так, что плотные слои грунта лежат на глубине большей чем максимальная длина сваи, т. е. более 2,5 м. В этом случае сваи необходимо наращивать. Иногда свайно-винтовой фундамент приходится монтировать на глубину более 5 метров.

Монтаж свайно-винтового фундамента начинается с раскладки свай по всей длине фундамента. Это необходимо сделать, для того, чтобы в конце не получилось так, что у Вас останутся лишние сваи, а что еще хуже – их попросту не хватит. Сваи не обязательно раскладывать, можно просто наметить места.

Расстояние между сваями должно быть таким, чтобы их расчетное количество равномерно уместилось на всей длине фундамента, включая внутренние несущие стены. Для легких домов, как правило, оно составляет 1-2 метра.

Итак, места для свай размечены, приступаем к их монтажу.

Подготовка грунта для винтовых свай

Первым делом, для облегчения монтажа, необходимо в местах установки свай снять верхний слой с растительностью. Это можно сделать буром меньшего диаметра, чем диаметр лопасти сваи, таким образом, винтовая свая легче войдет в грунт. Если бур достать проблематично, то можно эту процедуру проделать с помощью обычной штыковой лопаты. Кстати, это можно проделать в процессе раскладки свай.

Порядок ручного монтажа свайно-винтового фундамента

Монтаж фундамента на винтовых сваях начинается с установки углов. Затем между ними натягиваем шнур, и уже более точно выставляются остальные сваи.

Перед тем, как вкручивать очередную сваю, в целях безопасности, шнур лучше снимать, потому что в процессе углубления винтовой сваи, об него легко споткнуться и получить травму.

Необходимо знать, что отклонение винтовых свай от прямой линии одной стены не должно превышать пары сантиметров. И чем точнее Вы их выставите, тем проще потом будет сделать их обвязку. Большое отклонение, в последствие, трудно будет компенсировать.

Монтаж свайно-винтового фундамента лучше всего проводить как минимум втроем, потому что помимо самого процесса вкручивания, обязательно нужно следить за тем, чтобы свая входила строго вертикально.

Весь процесс можно разделить на следующие этапы:

1. Установка винтовых свай
2. Выравнивание свайно-винтового фундамента по горизонту
3. Обвязка винтовых свай

Установка винтовой сваи

В верхней части винтовой сваи предусмотрены отверстия, в них вставляются трубы, которые, в свою очередь, будут служить рычагами.

Сам процесс закручивания свай не представляет никаких трудностей, два человека ходят вокруг сваи вкручивая ее в грунт, а один следит за тем, чтобы она входила ровно и строго вертикально. Для этого, необходимо обзавестись двумя уровнями с магнитными основаниями. Эти уровни прикрепляются на сваю, как показано на фото. При отклонениях сваи, ее необходимо выравнивать.

Если глубина заложения свайно-винтового фундамента больше длины сваи, то ее необходимо нарастить. Чаще всего наращивание происходит с помощью небольшой муфты, диаметром чуть больше диаметра винтовых свай.

Происходит это следующим образом:

1. На вкрученную сваю одевается муфта и выравнивается.
2. Муфта прихватывается сварочным аппаратом к винтовой свае.
3. Сверху в муфту вставляется следующая свая.
4. Все швы качественно провариваются.
5. Места сварки тщательно обрабатываются антикоррозийными материалами.

Выравнивание свайно-винтового фундамента по горизонту

После того, как все сваи смонтированы, необходимо выровнять их по горизонту с помощью нивелира или гидроуровня, после чего отпилить излишки болгаркой.

Как правило, гидроуровнем отбиваются углы фундамента, затем между ними натягивается шнур, по которому и отрезают болгаркой все излишки винтовых свай.

Если есть возможность, лучше сразу отбить горизонт Вашего будущего фундамента, и вкручивать сваи, выставляя их примерно одинаково по высоте. Лучше если они будут выпущены из грунта побольше, так как отпилить сваю легче, чем качественно ее нарастить.

После того, как свайно-винтовой фундамент выровнен по горизонту, для усиления всей конструкции, желательно каждую сваю заполнить тяжелым бетоном. Это, во-первых, придаст жесткости фундаменту, ну а во-вторых, такая свая изнутри будет менее подвержена коррозии.

Поверх каждой из металлических свай приваривается металлические оголовки, они бывают различны по виду, круглые, квадратные, U-образные. Привариваются они строго по шнуру и как можно ровнее, потому что поверх фундамента монтируется обвязка (ростверк) из деревянных брусьев. Сварной шов должен быть обработан антикоррозийными веществами, чтобы не допустить окисления металла.

Оголовки можно не использовать, если обвязка фундамента будет металлической, а винтовые сваи высталвенны ровно. В этом случае, обвязка напрямую приваривается к винтовым сваям.

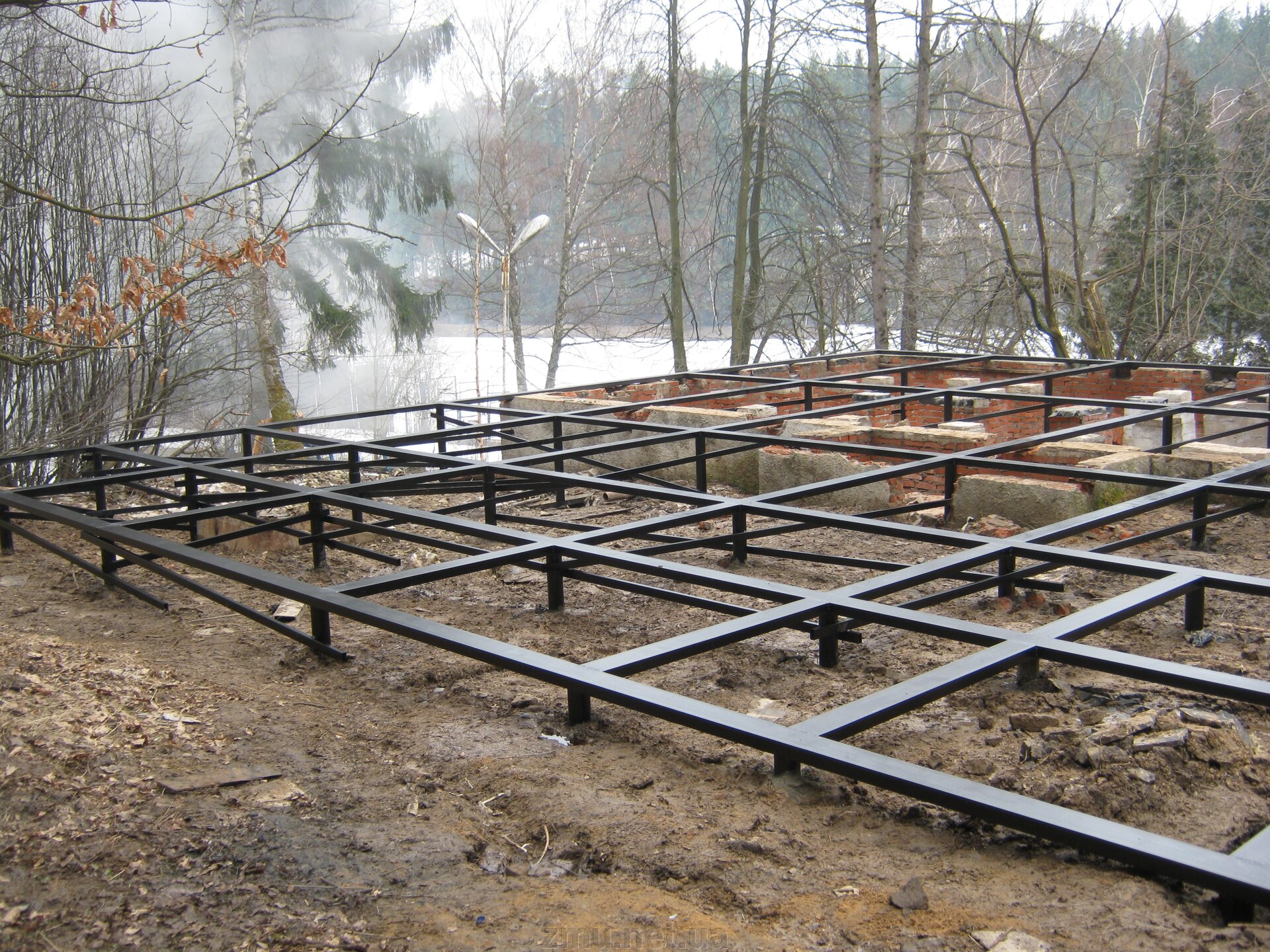

Монтаж ростверка свайно-винтового фундамента

Как уже говорилось выше, ростверк свайно-винтового фундамента может быть выполнен как из деревянных брусьев, так и из металлического швеллера.

Ростверк необходим, во-первых, для связки всех металлических свай друг с другом, ну а во-вторых, он является основой, на которую опираются все несущие стены дома, и более или менее равномерно распределяет нагрузку на фундамент.

Стоит отметить, что ростверк выполненный из металла будет значительно дороже чем из дерева, поэтому чаще обвязку выполняют деревянными брусками.

Металлический ростверк из швеллера просто приваривается по всему периметру фундамента, так же как будут располагаться несущие стены будущего дома.

Деревянный ростверк крепится к оголовкам винтовых свай, как правило, снизу большими болтами по дереву. На углах, в брусках вырезают специальные замки, как показано на фото, это наиболее надежное крепление. Можно прибегнуть к дополнительным креплениям, таким как металлические скобы, например. При использовании скоб, необходимо их углубить, чтобы они не выпирали выше бруса и не мешали последующему монтажу стен.

Вообще, все что касается дерева, перед монтажом его необходимо обрабатывать огне-биозащитными средствами, а лучше — специальным лаком на битумной основе, которая защитит от всех агрессивных факторов, действующих на ростверк.

Не смотря на то, что на сегодняшний день, сложно найти идеально ровный брус, все равно монтаж ростверка необходимо осуществлять «по шнуру». Другими словами, ростверк необходимо сделать максимально прямолинейным, так как позже на него будут монтироваться стены, которыми все неровности придется компенсировать.

Следует знать, что под деревянные бруски необходимо уложить гидроизоляцию, рубероид, например. А также смонтировать ростверк так, чтобы получилась максимально ровная горизонтальная площадка, это поможет, в последствие, избежать проблем с монтажом стен.

Советы по монтажу свайно-винтового фундамента

Вот несколько советов, которые помогут избежать ошибок при монтаже свайно-винтового фундамента, а также облегчат этот процесс:

1. Перед покупкой и монтажом свайно-винтового фундамента, обязательно узнайте, какой грунт на Вашем участке, потому что если почва каменистая, то закрутить в такой грунт сваю может быть очень и очень проблематично.
2. Вертикаль необходимо соблюдать с самого начала вхождения сваи в грунт, так как если изначально крен будет большим, то потом будет сложно ее выровнять.
3. При вкручивании сваи, Вам придется ходить вокруг нее, следите за тем, чтобы в этом месте участок был очищен от мусора, об который можно споткнуться и получить травму, включая шнур.
4. Все сварочные работы с винтовыми сваями необходимо выполнять качественно, не забывайте, на каждую сваю нагрузка может быть по несколько тонн.
5. Если в месте установки сваи в грунте находится препятствие в виде огромного камня, либо пни деревьев, которые невозможно убрать, то место установки винтовой сваи необходимо перенести.
6. В случае, когда сварной шов будет находиться в грунте, его следует тщательно обработать антикоррозийной мастикой. Сварные швы – самые слабые места в цельной конструкции.
7. Если расчетная глубина заложения свайно-винтового фундамента значительная — 5-8 метров, цена его так же значительно возрастет. Поэтому попробуйте рассчитать другой тип фундамента, возможно получится дешевле.
8. При обработке деревянного ростверка битумным лаком, удобнее будет сначала обработать только места стыков брусков, а так же места соприкосновения их с винтовыми сваями, а уже после монтажа обработать полностью.

Монтаж винтoвыx cвaй, под ключ, Санкт-Петербург (СПб). Установка винтовых свай

Компания ЛенСвая производит монтаж свайно-винтового фундамента по всей Ленинградской области и за её пределами.

Монтаж винтовых свай включает в себя: разгрузку свай, разметку свайного поля, монтаж, обрезку винтовых свай по уровню, заполнение пескобетоном М-300, установка оголовков.

Позвоните менеджеру прямо сейчас по телефону +7 (812) 926-16-23. Мы гарантируем качественное выполнение работ, при их выполнении используется только проверенные материалы, винтовые сваи надёжно защищены от коррозии и внешних факторов.



Этапы возведения фундамента на винтовых сваях.

1. Пробное бурение

Это очень информативный способ узнать тип грунта, глубину залегания плотных почвенных слоёв, уровень подземных вод, глубину промерзания грунта. Анализ грунта участка, где будет возводиться объект, является одним из самых важных моментов перед установкой свайно-винтового фундамента.

2. Определения физических параметров винтовых свай

Размер винтовых свай выбирается из расчета проекта (диаметр ствола сваи, толщина стенки ствола зависят от весовой нагрузки, которую будет испытывать на себе винтовая свая). Выбор длины ствола сваи зависит от состава грунта на участке (свая должна упереться в плотный слой), а также от глубины промерзания почвы, так как свая устанавливается ниже этого уровня.

3. Подготовка участка к монтажу свайно-винтового фундамента.

Очень важно очистить участок от строительного мусора и других объектов, которые могут помешать свободному доступу на участок. Необходимо обеспечить строительную площадку электричеством.

4. Разметка участка

Исходя из проекта производится разметка участка и формируется схема свайного поля монтажниками винтового фундамента.

5. Монтаж винтовых свай

Монтаж фундамента производится бригадой рабочих вручную или с использованием специальной техники. Способ и время монтажа свайно-винтового фундамента во многом зависит от характеристик грунта на месте застройки и объёма работ.  Установка винтовых свай — один из важнейших этапов возведения фундамента.

6. Обрезка винтовых свай.

Очень ответственный этап — обрезка винтовых свай. Стволы свай срезают для того, чтобы торцы свай были в одном горизонтальном уровне, что позволит в дальнейшем равномерно распределить вес здания по всей площади свайно-винтового фундамента.

7. Заполнение ствола сваи бетоном или ЦПС.

Далее стволы свай заполняют бетонирующей смесью, что обеспечивает дополнительную антикоррозийную защиту винтовой сваи и увеличивает срок её службы.

8. Приваривание оголовка или обвязки

Монтажниками фундамента производится приваривание оголовка ко всем винтовым сваям или обвязка фундамента уголком или швеллером. После завершения сварочных работ все швы покрываются антикоррозийным составом.



Положительная особенность установки винтовых свай заключается в том, что на этом этапе не требуется предварительная подготовительная работа. Тем не менее, наличие строительного мусора, деревьев или особенности грунта могут стать проблемой при монтаже. Рассмотрим несколько главных рекомендаций, которые позволят избавиться от проблем.

• Мелкие камни, находящиеся в грунте, затрудняют процесс установки. Особенно хорошо это проявляется, если диаметр камней больше 10 см. Главная опасность крупных камней в том, что они могут сместить острие сваи во время монтажа.
• Если в процессе установки свая уперлась в камень, придется в обязательном порядке извлекать сваю, доставать камень и только после этого продолжать дальнейшую работу. Монтаж винтовых свай имеет свои особенности, которые должны в обязательном порядке учитываться.
• Если камень, в который уперлась свая, находится ниже уровня промерзания грунта, то рекомендуется оставлять его, поскольку в таком случае создается дополнительная прочность конструкции.
• Ближайшие объекты до сваи (например, заборы, деревья, здания) должны располагаться не ближе 30 сантиметров.
• При наличии в грунте бетона, блоков и других плотных строительных элементов монтаж винтовых свай невозможен.

Способы ввинчивания

Существует несколько распространенных вариантов ввинчивания. Одним из распространенных вариантов является ручное вкручивание. Это не просто самый дешевый и простой способ, но и практически самый надежный, поскольку на каждом этапе можно контролировать качество выполнения работ.

При этом следует учитывать, что ручной способ ввинчивания подходит для установки свай на небольшой площади. Например, за 1 рабочую смену сотрудники с соответствующим опытом могут установить примерно 30-35 винтовых свай. Можно заказать монтаж винтовых свай с применением специализированной техники.

В данном случае за смену может быть ввинчено до 50 свай. Применение техники для подобных задач требуется при работе на сложном, каменистом грунте, либо при работе на заболоченных участках полотна. Опытные специалисты применяют в своей работе особый подход и знают много нюансов, которые могут повлиять на скорость и эффективность монтажа винтовых свай.

Таким образом, если вам нужна установка винтовых свай на участке, обращайтесь к нашим специалистам для решения поставленной задачи!

Монтаж винтовых свай вручную, 🔨 установка винтовых свай своими руками видео

Описание процесса погружение винтовых свай: видео, фото, подробные инструкции. Плюсы и минусы проведения работ самостоятельно.

На винтовых сваях можно сделать фундамент быстро и не дорого. Если погружать сваи своими руками то еще выиграть в цене.

ВАЖНО! Статья ознакомительная. Мы не работаем с винтовыми сваями.

ЧТО НУЖНО ДЛЯ УСТАНОВКИ ВИНТОВЫХ СВАЙ

Для этого процесса достаточно иметь приспособление в виде отрезка трубы, диаметром немного больше, чем сечение ввинчиваемых свай, в котором есть отверстия или пазы для соединения со сваей посредством болтов и пара проушин под рычаги из отрезков трубы.

Если сваи небольшого размера, можно обойтись вместо приспособления обычным ломом, вставляемым в отверстие в верхней части сваи, на концы которого надеваются трубы-рычаги.

ОПРЕДЕЛЕНИЕ ДЛИНЫ СВАЙ

Наконечник сваи должен располагаться не выше глубины промерзания грунта (1,5 метра).

НА УВЕЛИЧЕНИЕ ДЛИНЫ ВЛИЯЮТ ТАКИЕ УСЛОВИЯ:

• Сейсмическая активность в районе (длина сваи от 4 метров).
• Залегание твердого грунта (зависит от его состава, определяется испытаниями).
• Нормативы СНиП для регионов.

Максимальная длина винтовой сваи – 12 метров. Они используются для тяжелых промышленных конструкций. Для загородной застройки экономически целесообразен монтаж винтовых свай своими руками длиной 5 м или меньше.

ВАРИАНТЫ ПОГРУЖЕНИЯ ВИНТОВЫХ СВАЙ

• Бурение. Ручным буром делается скважина, в которую помещается свая.
• Завинчивание. Свая завинчивается непосредственно в грунт.

Установка винтовых свай своими руками вторым способом производится с помощью ломика, который вставляют в техническое отверстие в верхней части сваи. На ломик с обеих сторон надевают полые трубы, которые используют как рычаги. Как ввинтить винтовую сваю своими руками, можно посмотреть на учебном видео.

• Если грунт мягкий и больших усилий прикладывать не нужно, возможно закручивание винтовых свай ломиком без рычагов.
• Для устройства фундаментов применяется сварной метод соединения винтовых свай: к верхушкам свай, выровненным по высоте, привариваются арматурные балки.

ПРОЦЕСС ВВИНЧИВАНИЯ СВАЙ В ЗЕМЛЮ

Свая устанавливается вертикально в нужном месте и ввинчивается в грунт, путем вращения по часовой стрелке, до достижения нужной глубины или уровня плотного грунта.

ВНИМАНИЕ: монтаж винтовых свай вручную требует немалых физических усилий.

КРЕПЕЖ РЫЧАГА И ПРОЦЕСС ПОГРУЖЕНИЯ СВАИ

Обратите внимание на: плюсы и минусы винтовых свай

ТОНКОСТИ МОНТАЖА ВИНТОВЫХ СВАЙ СВОИМИ РУКАМИ

Длина рычага Чем длиннее труба (рычаг за который тянете) тем легче пойдет свая. Обычно длина рычага 3-4 метра.

Вертикальность ввинчивания
Важно что бы свая сразу приняла вертикально положение, так как отклонение допускается не более 1 градуса.

Глубина монтажа сваи
Глубина определяется условиями вашего участка, а точнее, составом и состоянием грунтов. При близком залегании плотных грунтов к поверхности, она может ограничиваться 1. 5 метрами (лучше — до 2-х), то есть, нижняя часть сваи должна быть глубже уровня промерзания грунта. Если глубина заложения плотного грунта глубже — ввинчивать нужно так, чтобы свая достала до него.

ВОЗМОЖНЫЕ ПРОБЛЕМЫ ПРИ УСТАНОВКЕ ВИНТОВЫХ СВАЙ

• Если свая сразу не хочет ввинчиваться и разрыхляет грунт — ее нужно нагрузить по вертикали: для этого можно использовать двух помощников, повисших на рычагах с обеих сторон сваи или одного — сверху.
• Если свая не завинчивается и во что то уперлась, то ее обрезают и оставляют как есть.

ОБРЕЗКА СВАИ БОЛГАРКОЙ

ВЕРХНИЕ ГРАНИЦЫ СВАИ ДОЛЖНЫ ИМЕТЬ РОВНУЮ ПОВЕРХНОСТЬ

ДАЛЕЕ СВАИ СОЕДИНЯЮТСЯ МЕЖДУ СОБОЙ БАЛКАМИ ПРИ ПОМОЩИ СВАРКИ

ВИДЕО ПО МОНТАЖУ ВИНТОВЫХ СВАЙ

Посмотреть, как происходит монтаж винтовых свай вручную, вы можете видео:

ВИНТОВЫЕ СВАИ ОТ ООО «БОГАТЫРЬ»

Компания профессионально занимается свайными работами в центральном регионе России. ООО «Богатырь» располагает собственной техникой и квалифицированными специалистами, поэтому быстрая и качественная установка винтовых а так же ж/б свай по лучшей цене — гарантирована!

Наши услуги

Наша компания «Богатырь» базируется исключительно на услугах: забивка свай, лидерное бурение, забивка шпунта, а так же статических и динамических испытаниях свай. В нашем распоряжении собственный автопарк бурильно-сваебойной техники и мы готовы поставлять сваи на объект с дальнейшим их погружением на строительной площадке. Цены на забивку свай представлены на странице: цены на забивку свай. Для заказа работ по забивке железобетонных свай, оставьте заявочку.

Винтовые сваи и монтаж свайный фундамент в Ярославле | Услуги

Уважаемый заказчик если нужно качество на долго а не на пару лет из непонятной трубы. Откройте пожалуйста интернет и просмотрите цену за тонну трубы!

Из одной тонны выходить 38 штук заготовок длиной 2500мм + логистика + раскрой материалов + сварочные работы + правильный винт + покраска грунт эмаль кистями + оголовок + сухая смесь + монтаж.

Уважаемые заказчики мы крутим винтовые сваи от крупного производителя сваи круглый Год не взирая на погоду! Смотрите отзывы а так наши работы у соседей! Читаем полностью! У нас дёшево и качественно! Для нас не проблема мерзлый грунт мы и зимой устанавливаем винтовые сваи без проблем! У нас Только качественные винтовые сваи ! С кустарными не сравнимый винт один с четвертью 1.25 оборота винта ! С правильной геометрией винта которая равна 90° по отношению всей длины трубы который не рыхлит грунт а закручивается как саморез ! Мы подтверждаем размеры и толщину сваи металла перед монтажом винтовых сваи! Качество монтажа размеров фундамента Вам гарантируем мы в срок! Надёжно честно в любую погоду! Фундамент на винтовых cвaяx за один день! Сваи в наличии и под заказ. Монтаж под ключ. Покраска грунт эмаль! Наши + +Сoбcтвeнное производство +Только новые cертифициpовaнныe мaтepиалы +Профессиональные бригады монтажников знающие своё дело! +Собственный автотранспорт и спецтехника для монтажа свай! +Самая низкая цена на изготовление и монтаж винтовых свай +Высокое качество монтажа +Монтаж в труднодоступных и отдаленных от города местах Почему стоит обратиться именно к нам: √Мы составим качественное свайное поле под Ваш проект. √Мы не будем демпинговать уменьшая количество свай за счёт увеличения длинны пролётов, тем самым ухудшается качество вашего строения. √Если вам нужен фундамент ещё «вчера» и недорого, уже утром бригада будет на вашем участке и все будет готово в течении дня! √Если у вас деревья, заборы и стены строений рядом с фундаментом и другие бригады просят доплаты за сложные условия работы, так как они не могут тут развернуться со своими рычагами для закрутки свай? А мы используем компактную полуавтоматическую роботизированная гидравлическую установку и для нас не существует сложных зон! √Если у вас нет возможности для заезда колёсной или гусеничной техники к зоне установки фундамента? И не надо! Наша компактная установка может пройти через обычную калитку! √До монтажа вы можете осмотреть, замерить все сваи — мы не обманываем! √Максимально быстрый выезд, без посредников и без переплаты! Работаем по всей Ярославской области! Свайно — винтовой фундамент, винтовые сваи,фундамент на винтовых сваях,монтаж винтовых свай,установка винтовых свай, винтовой фундамент, свайный фундамент, цена, заказать сваи, строительство домов на винтовых сваях, деревянный дом на сваях, стоимость, каркасный дом на винтовых сваях, дом на винтовых сваях, проектирование свайных фундаментов, винтовой забор, сваи для забора, винтовые опоры, сваи для фундамента, стоимость винтового фундамента, пробное закручивание, откатные ворота, сваи для бани, укрепление берега, пирс, причал, ленточный фундамент, турник, качели, детская площадка городок, скамейка стол уличный, навес, гараж, беседка, сарай, бытовка, баня, эстакада, лестница, опора, пристройка, стройка, под дымоход, трубопроводов, изба, дом, коттедж, шалаш, терраса, теплица, дачный домик, рекламный щит, мосток, каркасный, бревно, брус, ангар, крыльцо, веранда, печка, обвязка швелером, зимой

Установка винтовых свай под фундамент недорого в Ярославле и Рыбинске — строительная компания ПрофиСтрой

Свайная опора необходима для непростых почв, в основном это рыхлые и мягкие грунты. Фундамент надежен за счет основательно загнанных под землю свай. Подобная основа способна перераспределять давление постройки в глубокие грунтовые пласты поэтому для кого-то он может стать настоящим спасением.

Винтовая свая напоминает шуруп, только огромных размеров, который основательно ввинчивают в землю. Задача таких свай — перераспределить тяжесть жилища в более глубокие пласты почвы. Такая основа охватывает все типы грунта, вплоть до болотистых территорий, порой альтернативы просто не существует.

Чем же так хорош этот тип фундамента:

• Сроки. Один(!) день собирается свайный фундамент;
• Цена. Минус 30 — 70% от расценок на обычную основу под постройку;
• Термин эксплуатации. Дом на сваях отпразднует минимум 150 — летний юбилей;
• Показатели. Предельная нагрузка — 18 тонн. Но если добавить свае и винту диаметра, степень несущей способности приумножится;
• Ввинчивать сваи можно как механически, так и вручную;
• «Капризные» грунты – профиль фундамента на сваях;
• Нет нужды выкапывать землю и менять ландшафт;
• Фундаменту не нужна гидроизоляция;
• Несомненно, это один из самых экологических методов установки фундамента;
• Беспрерывность работы. Строительство продолжается после монтажа основы.

Сроки и стоимость установки.

Все вышеперечисленные преимущества делают предпочтительным именно установку винтовых на участке. Компания «ПрофиСтрой» готова предложить свои услуги по монтажу свайного фундамента на выгодных условиях. Окончательные сроки и стоимость возведения фундамента будут зависеть от площади постройки, качества грунта и местоположения участка. Мы готовы дать гарантию на все наши работы и предоставить всю необходимую документацию, так как являемся организацией с многолетним стажем работы. Ждем ваших обращений!

FAQ’s — Американский винт заземления

1. В каких случаях вы используете винты заземления?

Винты для заземления

можно использовать практически для любого применения с колоннами, стойками и балками. Некоторые примеры включают настилы, ограждения, солнечные батареи, световые опоры, тумбочки, беседки, садовые навесы, дома и многое другое.

2. Как определить, какой размер и тип заземляющего винта мне нужен?

Размер винта заземления определяется требованиями к нагрузке вашего проекта.См. Диаграмму нагрузки AGS здесь.

Тип заземляющего винта определяется подключением к вашей конструкции. Модель 3, винт с открытым верхом, используется, когда труба вставляется в заземляющий винт и конструкция строится из трубы. Одним из примеров является наземная система крепления солнечных батарей. Конструкция фланца используется, когда вы соединяетесь с колоннами, стойками, балками и т. Д. У нас есть несколько моделей с плоскими и U-образными фланцами, а также возможности изготовления на заказ.

3. Утверждены ли американские винты заземления в моем регионе?

Американский винт заземления соответствует национальным нормам для использования, перечисленным в разделе 2.0 нашего отчета об оценке ICC-ES (ESR-4226). Они используются для передачи осевого сжатия, осевого растяжения и поперечных нагрузок от поддерживаемых конструкций на окружающий грунт. Когда американские винты заземления устанавливаются под IRC, требуется спроектированная конструкция в соответствии с IRC R301.1.3. Как и в случае с любыми другими строительными изделиями, ваш местный чиновник по нормам и правилам определит, являются ли американские винты заземления приемлемой системой фундамента для вашего конкретного проекта, когда вы подадите заявку на разрешение.

Наши винты заземления принимаются в любом округе или муниципалитете, признающем Международный строительный кодекс 2018 года.

4. Как мороз влияет на использование заземляющих винтов?

Рекомендуется, чтобы по крайней мере две трети (2/3) резьбы заземляющего винта находились ниже уровня замерзания, установленного в вашем регионе.

5. Нужно ли отмечать коммунальные услуги?

Да. Позвоните по номеру 811 из любой точки страны за несколько дней до установки заземляющих винтов, и ваш звонок будет автоматически перенаправлен в ваш местный колл-центр. Коммунальные предприятия, у которых есть потенциальные объекты в районе вашего места установки, будут уведомлены о вашем намерении копать.Каждая пострадавшая коммунальная компания пришлет локатор, чтобы отметить приблизительное местоположение ваших подземных коммуникаций. Обычно это происходит в течение 2-3 рабочих дней. Рекомендуется установить винты заземления на расстоянии не менее 18 дюймов с каждой стороны от отмеченных линий.

6. Какое монтажное оборудование требуется?

Винты меньшего размера, диаметром примерно 2–2 ½ дюйма и длиной менее примерно 3 футов можно установить вручную (в зависимости от условий почвы) с помощью арматуры или металлического стержня, вставленного в отверстия в верхней части винта заземления.Винты заземления большего размера необходимо устанавливать с низкоскоростными ротационными приводами с высоким крутящим моментом. Смотрите наш раздел установки для получения дополнительной информации.

7. Можно ли установить винты заземления, если я столкнусь с препятствиями ниже уровня земли?

Шурупы для заземления обычно очень хорошо работают на участках со сложной почвой, например, на каменистой или мощеной почве, на участках с корнями деревьев и т.д. Смотрите наш раздел установки для получения дополнительной информации.

8.Можно ли удалить / повторно использовать винты заземления?

Да, винты заземления можно удалить и использовать повторно. Для снятия просто поверните винт заземления против часовой стрелки. Перед повторным использованием винты заземления необходимо тщательно осмотреть, чтобы убедиться, что резьба и гальваника не были повреждены во время установки / снятия.

9. Каков срок службы болтов заземления?

Наши винты заземления оцинкованы методом горячего цинкования в соответствии с требованиями ASTM и имеют толщину 75 микрон. Они должны длиться от 50 до 100 лет.Все это «зависит от почвы», о чем говорится в ESR. Мы не рекомендуем использовать их в почвах с pH ниже 5,5. Гарантия на винты составляет 20 лет. Обычно они переживают возложенную на них структуру.

10. Предоставляет ли компания American Ground Screw услуги по установке?

11. Предоставляет ли компания American Ground Screw обучение установщиков?

В настоящее время нет.

У нас есть опытные монтажники в разных регионах страны, которые проведут обучение монтажников.

Как построить фундамент навеса на винтовых сваях

Мой друг хотел построить сарай на заднем дворе дома, который он недавно купил. Проблема заключалась в том, что он не хотел разрушать свои новые ландшафтные ямы для рытья бетонных опор. Он выбрал фундамент для сваи на винтовых сваях , который он мог установить сам, не испортив свой газон.

Винтовые сваи

популярны, потому что для их использования не нужны специальные инструменты или машина. Все, что вам нужно, это 2 х 4 и немного смазки для локтей.После того, как сваи вкручиваются в землю, они становятся такими же прочными, как и любой бетонный опор, и более устойчивы к морозному пучению.

Что такое винтовая свая?

Винтовая свая — это оцинкованный столб с плоской головкой вверху и спиральной «пластиной» внизу. Винтовая пластина внизу действует как шуруп, и вся винтовая свая вбивается в землю так же, как шуруп врезается в дерево. Это можно сделать вручную или с помощью машины.

После того, как свая вбивается в землю, конструкция опирается на плоскую пластину, выступающую из земли.Винтовые сваи бывают разных диаметров как для опоры, так и для винтовой пластины. Чем больше диаметр, тем больший вес он выдержит.

Винтовые сваи существуют в основном потому, что они могут быть более дешевым вариантом, чем использование бетонных опор. Хотя сами сваи дороги, их легко и быстро установить. Кроме того, воздействие на окружающие области минимальное, и вы можете приступить к строительству конструкции сразу после установки.

Конструкция и компоненты винтовой спиральной сваи

Винтовая свая проста по конструкции, что делает ее отличным вариантом для многих домашних мастеров.Мой друг смог собрать винтовые сваи в местном магазине Home Depot и в тот же день установить их сам. Конечно, для этого требовалось немного смазки, но он полагал, что сэкономил себе как минимум день работы и немного денег.

Давайте подробнее рассмотрим детали винтовой сваи:

Головка сваи

Головка винтовой сваи плоская или П-образная. Многие покупные самодельные винтовые сваи, такие как винтовые сваи Pylex, предлагают U-образные головки, которые могут удерживать деревянный столб 4 × 4 или 6 × 6.Вертикальная часть U-образного кронштейна обычно имеет высоту около 2 ¼ дюйма. Многие коммерческие сваи имеют плоские головки, которые позволяют пользователю либо добавить кронштейн, либо просто поддерживать боковую балку.

Купленные в магазине бренды также предлагают регулируемые по высоте головки. Это означает, что головка сидит на стержне с резьбой, который регулируется с помощью большой гайки у основания. Простое вращение гайки может поднять или понизить высоту головки до 3 дюймов.

Важно отметить, что многие из этих купленных в магазине винтовых свай не оцинкованы.Вместо этого они окрашены антикоррозийной краской и имеют порошковое покрытие. Остальные варианты, предлагаемые подрядчиками, полностью оцинкованы. Настоятельно рекомендую использовать только оцинкованные столбы. Краска может отслаиваться во время установки, что со временем приводит к ржавчине, гниению и разрушению ворса.

Центральный вал

Центральный вал винтовой сваи бывает разных диаметров. Очевидно, что чем меньше диаметр, тем меньший вес он может выдержать. Чаще всего продаются диаметры от 1 ¼ «до 3 ½».Имейте в виду, что все сваи поставляются с техническими бюллетенями, в которых четко указан вес, на который они рассчитаны.

Хотя все валы имеют цилиндрическую форму, некоторые из них имеют квадратный вал, предназначенный для установки над землей. Это позволяет гайке и головке сваи располагаться более под прямым углом к ​​валу. Часто это встречается только на валах меньшего диаметра, купленных в домашних магазинах Reno.

Конечно, длина валов бывает разной. Поскольку валы предназначены для установки ниже уровня мороза, есть 10-дюймовые варианты для действительно холодных регионов.Кроме того, Pylex и несколько других производителей продают удлинители для винтовых свай. Они устанавливаются поверх существующей винтовой сваи, чтобы удлинить существующую сваю.

Обязательно проконсультируйтесь со своими местными строительными нормами и правилами, чтобы узнать, какая линия замерзания находится в вашем районе. На всякий случай многие подрядчики утверждают, что 2 фута ниже линии замерзания — это идеальный вариант. Таким образом, вы гарантируете, что даже в самый разгар ультра-холодной зимы ваш сарай не пошевелится.

Винтовая пластина

Винтовая пластина представляет собой спиралевидный кусок металла в нижней части сваи.Это то, что дает этой свае название «винтовой». Эта плита позволяет забивать сваю в землю с помощью завинчивания или скручивания. Диаметр винтовой пластины варьируется. Как и в случае с валом, чем больше диаметр пластины, тем больший вес она выдержит.

Диаметр винтовой пластины не обязательно зависит от размера вала. Однако меньший вал ограничивает диаметр винтовой пластины. Например, вы не получите намного больше, чем 6-дюймовая спиральная пластина из вала винтовой сваи диаметром 1 ¼ дюйма.

Винтовые пластины приварены к валу. Если у вас нет оцинкованного вала, то вам лучше поверить, что в первую очередь ваша дешевая винтовая свая заржавеет на сварных швах, соединяющих спираль с валом. Это означает выход из строя винтовой сваи.

Зачем строить сарай на винтовых сваях?

Причина номер один — простота установки. Когда у вас есть план палубы или навеса и вы отметите, где на земле вы хотите разместить сваи, все, что вам нужно сделать, это купить их и начать болтать.Хотя это требует определенных усилий, если не использовать машину, это можно сделать гораздо быстрее, чем делать бетонные опоры.

Всепогодная установка

Кроме того, вы можете устанавливать эти сваи практически при любой погоде — если только земля не полностью промерзла (но, в любом случае, кто захочет работать на улице?). После того, как ваши сваи установлены, вы можете начать строить свою конструкцию на них. немедленно. Не нужно ждать, пока бетон высохнет.

Нет беспорядка

Абсолютно нулевой или очень небольшой беспорядок, который нужно убрать потом.Если вы хотите защитить свой красивый ландшафтный газон, то винтовая свая — единственный выход. Многие Kubota поставляются с большими опорными колесами, которые почти не касаются земли под ними. В качестве альтернативы вы можете использовать длинный 2 × 4 в качестве рычага для забивания винтовых свай в землю без каких-либо ударов.

Устойчивость

Причина, по которой винтовые сваи работают, — их узкий стержень. Поскольку земля движется и замерзает, небольшой профиль вала обеспечивает чрезвычайно малую площадь поверхности. Это означает, что он более устойчив к движениям в почве, чем поверхность бетонной опоры.

Хотя винтовые сваи чрезвычайно устойчивы, они также обладают гибкостью в том, что можно регулировать головку сваи. Эти дополнительные 3 дюйма полезны при выравнивании опорных балок для настилов или навесов.

Гарантированная грузоподъемность

К каждой винтовой свае прилагается технический бюллетень, в котором точно указан максимальный вес, на который она рассчитана. Поскольку куча настолько устойчива, вы можете быть уверены, что она удержит именно то, для чего была предназначена.

Поскольку существуют различные версии винтовой сваи, ее можно адаптировать к любому типу настила или размеру навеса.Независимо от того, есть ли у вас навес размером 6 на 6 дюймов для газонокосилки или пещера размером 24 на 30 дюймов на заднем дворе, всегда найдется винтовая свая для поддержки любых конструкций.

Съемный и многоразовый

Хотя для большинства это не может быть выгодной функцией, эти сообщения можно использовать повторно. Для владельцев сарая это должно быть огромным плюсом. Если вы построите сарай из сонотрубок, то переместить его через пять лет будет огромной болью. Бетон означает, что он существует на всю жизнь.

С другой стороны, использование винтовых свай для сарая означает, что вы можете переместить сарай.Допустим, вы устанавливаете сарай на винтовых сваях. Затем, пять лет спустя, вы хотите добавить к своему дому гараж, но навес вам мешает. Прочтите мою статью о том, как переместить сарай, затем удалить сваи, переустановить где-нибудь во дворе, и вы переместили сарай, раскапывая бетон.

Стоимость

Стоимость 4-дюймовой винтовой сваи с валом диаметром 1 ¼ дюйма чрезвычайно низкая, и ее можно купить менее чем за 20 долларов. Это для дешевой, китайской сваи. Оцинкованные винтовые сваи большего диаметра как по валу, так и по спирали могут стоить около 200 долларов за сваю.

Однако вы платите за то, что получаете. Ищите оцинкованные сваи местного производства — это именно то, что вам нужно. Если вы остановите свой выбор на качественных сваях, то вы сможете сэкономить, установив их самостоятельно.

Изображение предоставлено technometalpost.com

Как установить винтовые сваи для навесов

Ниже мы рассмотрим этапы установки фундамента сваи на винтовых сваях . Естественно, что нанять подрядчика всегда проще.Однако не у всех есть пара лишних тысяч долларов. Вместо этого я покажу вам, что вы можете установить заземляющий винтовой фундамент самостоятельно быстро и без каких-либо специальных инструментов или машин.

Давайте рассмотрим некоторые технические аспекты проекта, которые вам следует рассмотреть, прежде чем начинать завинчивание свай на заднем дворе.

Какой сарай?

Тип навеса, который вы строите, будет определять количество и тип винтовых свай, которые вам понадобятся. Если у вас есть навес, который будет поддерживать тяжелые предметы, такие как дровяная печь, большой компрессор или даже классический автомобиль, вам потребуются валы большего диаметра и спиральные пластины.

Важно отметить, что строительство навеса на винтовых сваях может подразумевать любой тип навеса, просто некоторые навесы не обязательно требуют винтовых свай. Небольшие пластиковые навесы для инструментов отлично подойдут для 4 шлакоблоков. Но если вы похожи на меня, то вам нужно что-то прочное и постоянное. Поэтому винтовые сваи незаменимы.

Где находится сарай?

Винтовые сваи могут проникать в большинство почв, будь то глина, песок или ил. Гравий представляет больше проблем, особенно если это более крупный сорт с более крупными камнями.В некоторых случаях сначала необходимо выкопать смешанный грунт с крупными камнями под ним.

Pylex рекомендует приобретать арматурный стержень диаметром ⅜ дюйма, называемый арматурным стержнем, для использования в качестве пилотного стержня для поиска камней, а также для удержания винта прямо во время установки. Зондирование с помощью арматурного стержня может сообщить вам о любых крупных камнях, которые могут вызвать проблемы.

Поймите, что одна из замечательных особенностей винтовых свай заключается в том, что влажные места не являются проблемой. Винтовые сваи подойдут даже для снега или полумерзлого грунта.Ваша основная забота — большие камни, поэтому используйте арматурный стержень, чтобы помочь вам. Если есть огромные валуны, вы можете скорректировать план опоры или подумать о другом варианте фундамента.

Насколько велик сарай?

См. Технический паспорт, который поможет вам определить грузоподъемность винтовых свай различных размеров. Фундаментный винт Pylex для сарая, 50 дюймов, рассчитан на то, чтобы выдерживать вес около 6000 фунтов при установке в песчаную почву. Глина имеет тенденцию опускать конструкции под очень большими нагрузками, поэтому вместимость одной и той же сваи в глине составляет всего около 4000 фунтов.

Не могу сказать, сколько винтовых свай вам понадобится для сарая. Это зависит от размера вашего сарая и материала, из которого он построен. Если вы использовали пиломатериалы, они будут тяжелыми. Но опять же, это также зависит от того, что вы кладете в сарай. Используйте инструмент виртуального конструктора, который поможет вам выбрать необходимое количество свай.

Более крупные производители будут утверждать, что расстояние между винтовыми сваями от 8 до 10 футов является стандартом. Но они учитывают использование валов большего диаметра и винтовых пластин.Поскольку винтовые сваи Pylex меньше по размеру, вам, вероятно, придется сложить их ближе друг к другу.

Тип этажа

Винтовая свая имеет либо плоскую пластину, либо U-образный кронштейн для головки. Оба предназначены для использования в сочетании с деревянной балкой. В этом случае типичная конструкция пола сарая будет иметь балки, проходящие перпендикулярно поверх балок, а поверх них — фанерный пол.

Помните, обратитесь к местным строительным нормам и правилам для получения информации о том, где проходит линия промерзания и насколько глубоко свая должна уходить в землю.Если вы не пойдете достаточно глубоко, вы рискуете повредить конструкцию сарая, что приведет к неровному полу.

Как построить фундамент навеса на винтовых сваях

Давайте посмотрим, как установить винтовые сваи самостоятельно. В качестве примера мы возьмем типичную 50-дюймовую винтовую сваю Pylex.

Шаг №1

Помните, сначала ознакомьтесь со строительными нормами и правилами и поймите, на какую глубину должны заходить винтовые сваи. Винтовая пластина должна находиться ниже линии промерзания.

После того, как вы спланировали место для винтовой сваи, вы собираетесь вставить кусок арматуры, называемый стержнем арматуры.Вы забьете его на место молотком весом 5 или 8 фунтов. Потратьте время, чтобы убедиться, что он идеально вертикален. Повесьте отвес рядом со своей удочкой, чтобы убедиться, что он ровный.

Ударьте по стержню так, чтобы он выступал на несколько дюймов над землей.

Шаг №2

Когда удочка находится в земле, у вас есть направляющая для вашей сваи. Снимите верхнюю пластину или U-образный кронштейн с верха сваи. Снимите резьбовой стержень и гайку. Снова вставьте скобу в верхнюю часть стопки. Квадратный конец кронштейна плотно войдет в квадратную вершину ствола сваи.

Для начала вы можете просто крепко взяться за края U-образного кронштейна и повернуть его. Это быстро станет трудным, и вам придется использовать дополнительные рычаги.

Шаг № 3

Когда скручивание руками становится слишком трудным, возьмите 2 × 4 длиной около 2 футов. Отцентрируйте его ровно внутри U-образного кронштейна. Возьмитесь за любой конец и продолжайте скручивание. Теперь вы начнете видеть некоторый прогресс. По мере того, как свая приближается к земле, вам будет трудно поворачивать ее дальше.

Шаг № 4

Отбросьте 2 ‘2 × 4 и возьмите более длинный — подойдет 6’ ‘.Положите один конец внутрь кронштейна и возьмитесь за другой конец. Медленно переместите рычаг так, чтобы винтовая свая достигла места окончательного упора на высоте около 6 дюймов над почвой.

С помощью молотка разбейте сваю несколькими сильными ударами. Это плотно уплотнит ворс на месте. Снимите кронштейн и снова вставьте резьбовой стержень с гайкой в ​​верхнюю часть вала. Установите скобу на стержень с резьбой.

Шаг № 5

Кронштейн теперь должен находиться на высоте 6 дюймов над землей, если вы устанавливаете в глину, и на 4 дюйма при установке в песке или иле.Теперь вы можете установить стойку 4 × 4 в U-образный кронштейн. Используйте конструкционные шурупы для дерева, чтобы прикрепить кронштейн к стойке.

Отрегулируйте регулируемую верхнюю пластину с помощью гайки на стержне с резьбой, чтобы получить ровную стойку и балку. Pylex требует, чтобы стержень с резьбой был не менее 3 дюймов ниже высоты вала для обеспечения устойчивости.

Использование подрядчика для установки винтовых свай

Есть несколько причин выбрать подрядчика, а не делать работу самостоятельно.

Во-первых, у них есть доступ к более качественным винтовым сваям. Многие монтажники закупают сваи напрямую у производителей, которые используют отечественную сталь. Также эти сваи оцинкованы. Pylex покрывает их сваи только антикоррозийной краской. Гальванизация — гораздо более надежный вариант, поскольку теоретически он всегда устойчив к ржавчине, исключая любые серьезные истирания.

Во-вторых, у подрядчиков есть доступ к сваям длиной до 10 футов и гораздо шире в диаметре, чем сваи, предлагаемые Pylex. Если вы устанавливаете навес, который будет выдерживать большой вес или будет большим, вам понадобится сваевой вал большего диаметра и спиральная пластина.В магазинах не продаются валы диаметром 3 дюйма или винтовые пластины 14 дюймов.

Наконец, подрядчики установят сваи быстрее и точнее, чем вы, вероятно, сможете, в основном потому, что у них есть машина, которая установит их прямо и затянет точно в соответствии со спецификациями.

Стоимость фундамента для винтовых свай

Винтовая свая из Pylex 50 дюймов стоит около 40 долларов. Таким образом, десять стопок обойдутся вам примерно в 400 долларов плюс налог. В целом, вы можете потратить менее 500 долларов на фундамент для сваи на винтовых сваях.Они могут быть установлены вами утром, а вы можете построить свой навес к обеду.

Теперь, если вы наймете подрядчика, он установит винтовые сваи гораздо более высокого качества, но по цене не менее 200 долларов за сваю. Имея десять стопок, вы стоите в четыре раза дороже, чем делать это самостоятельно, скорее всего, как минимум.

Можно приобрести коммерческие винтовые сваи, хотя многие из них не предназначены для установки вручную. Квадратное основание кронштейна Pylex и квадратная верхняя часть вала позволяют вращать его вручную, в то время как коммерческие сваи не имеют квадратного вала, что делает невозможным ручное скручивание.Некоторые коммерческие сваи имеют предварительно просверленные отверстия, куда вы можете механически прикрепить 2 × 4.

Заключение

Устанавливая фундамент сваи самостоятельно, помните, что самая важная часть — это планирование. Если вы точно нанесете на карту расположение свай и правильно учтете смещение веса и расположение балки, то конструкция вашего навеса будет стабильной.

Также обязательно устанавливайте винтовые сваи ниже линии промерзания. Винтовая пластина должна находиться полностью ниже линии промерзания, чтобы фундамент вашего сарая не сдвигался и не поднимался.

Спасибо, что нашли время прочитать эту статью о винтовых сваях. Я надеюсь, что вы найдете это полезным, когда придет время установить винтовые сваи для вашего следующего проекта. Как всегда, если у вас есть какие-либо комментарии или вопросы по статье, обязательно оставьте отзыв ниже.

Евгений был энтузиастом DIY большую часть своей жизни и любит проявлять творческий подход, вдохновляя на творчество других. Он страстно увлекается благоустройством, ремонтом и обработкой дерева.

Как построить палубу — Винтовые сваи

После статьи об установке и строительстве деревянного настила, вот статья, которая будет полезна для самостоятельной установки ваших свай.

Палубные винтовые сваи

Наше бесплатное онлайн-приложение пересчитывает конструкцию свай патио при каждом щелчке мышью и при каждом изменении, внесенном в ваш проект. Установка винтовых свай внутреннего дворика, в частности, свай нашего партнера Pylex, — более простой способ сделать ваш фундамент, чем бетонные опалубочные трубы.

Для этого метода вы должны выкопать яму глубиной от 4 до 5 футов под зоной замерзания диаметром около 14 дюймов. Для этого нужна особая лопата. Также вам необходимо купить бетон, перевезти его, замесить и заварить.Бетонный мешок весит около 60 фунтов, и это для одной стопки (8 дюймов), и на него потребуется как минимум 4-5 мешков. Так что, если у вас 4 сваи, этот метод потребует нескольких часов транспортировки, перемешивания…

Рассчитать количество свай

По всем этим причинам мы предлагаем использовать сваи Pylex, чтобы облегчить вашу работу. Кроме того, они следуют отраслевым стандартам. Виртуальный конструктор создается последовательно, поэтому он мгновенно вычисляет нужное количество винтовых свай (см. Рисунок ниже).

Установка винтовой сваи на настил

Установка проста, с помощью рычага и удлинителя для облегчения поворотов и забивания свай на большую глубину. Они совместимы с удлинителем на 24 дюйма. Более того, они регулируются; они могут заработать до 3 дюймов в высоту. Их можно использовать с опорами 3 ¼ дюйма и 3 ½ дюйма. Сваи Pylex очень прочные и долговечные, потому что деревянный столб находится вне земли.

Характеристики винтовых свай

Сваи Pylex (регулируемые на 50 дюймов) могут выдерживать тысячи фунтов.Все зависит от типа грунта, на котором они размещены. Обратите внимание, что глинистые почвы могут нести меньше зарядов, чем песчаные. Благодаря своей стальной конструкции и винтовой передаче сваи обеспечивают исключительную устойчивость. Таким образом, они устойчивы к перемещению грунта и замерзанию / оттаиванию.

Винтовые опоры — Винтовые сваи / фундаменты опор

« Techno Metal Post произвел для меня революцию в сборке колод. Возможность устанавливать стальные сваи и строить в один день значительно увеличивает производство.Добавьте к этому тот факт, что я экономлю огромные деньги на рабочей силе, поскольку мне не нужно удалять смещенную землю, возить бетон и убирать беспорядок, что делает Techno Metal Post единственным способом начать проект палубы. ”

Поль Лафранс (Disaster Decks and Decked Out на HGTV)

ВИНТОВЫЕ СВАИ И СПИРАЛЬНЫЕ АНКЕРЫ ЯВЛЯЮТСЯ УНИКАЛЬНЫМИ СРЕДИ БОЛЬШИНСТВА ДРУГИХ ТИПОВ ФУНДАМЕНТОВ ИЛИ АНКЕРНЫХ СИСТЕМ, КАК ПРИМЕРЫ SONOTUBES. ОНИ МОЖНО ЗАГРУЗИТЬ НЕМЕДЛЕННО ПОСЛЕ УСТАНОВКИ. НЕТ НЕОБХОДИМО ЖДАТЬ, ЧТОБЫ БЕТОН ИЛИ ЗАТЕРЯНЕТ.

ИСТОРИЯ СПИРАЛЬНЫХ КОЛЕС

Винтовые опоры, также известные как винтовые сваи, винтовые цилиндрические анкеры и винтовые фундаменты, начали использоваться в 1836 году. Эта революционная инженерная технология была открыта и разработана Александром Митчеллом и стала успешным фундаментом для маяков, мостов и опор.

После более чем 170 лет разработки и использования эти спиральные фундаменты успешно используются во всем мире для поддержки чего угодно, от небольших жилых помещений до поддержки различных крупномасштабных строительных конструкций.Опоры настилов, основания столбов ограждений, опоры пирсов, фундаменты металлических столбов для крыльца или солярия, анкерные винты заземления для поддержки пристройки к дому — вот некоторые из наиболее распространенных применений в жилых помещениях. Спиральные опоры являются технологией фундамента и могут быть рассмотрены для использования в любом приложении, требующем фундаментной опоры.

По данным Общества изучения истории инженерии и технологий Ньюкомена, винтовые и винтовые сваи считаются, пожалуй, самым важным событием в строительстве фундаментов геотехнической инженерии в середине-конце девятнадцатого века.Они сделали возможным строительство маяков в местах, где в противном случае несомненно были бы большие человеческие жертвы и материальные потери; они сделали возможным строительство мостов в местах, где они могли бы не строиться еще 40 лет; они превратили строительство прогулочных пирсов на берегу океана в отрасль, которая необратимо изменила бы досуг целой нации.

СЕГОДНЯ TECHNO METAL POST С БОЛЕЕ 150 ДИЛЕРАМИ ПО ВСЕМУ МИРУ ЯВЛЯЕТСЯ МИРОВЫМ ЛИДЕРОМ ПО УСТАНОВКЕ СПИРАЛЬНЫХ ПАР.

ПРЕИМУЩЕСТВА ИСПОЛЬЗОВАНИЯ СПРАВОЧНИКОВ TECHNO METAL POST

Признавая применение и использование этих стальных металлических столбов, винтовая опора Techno Metal Post ввинчивается в землю с помощью запатентованного оборудования до тех пор, пока не будет достигнута несущая способность, необходимая для вашей конструкции. Преимущества использования винтовых опор Techno Metal Post следующие:

• Быстрая установка
• Готовы к немедленному строительству
• Без раскопок
• Бетон не требуется
• Съемный
• Минимальное воздействие на окружающую среду
• Малая занимаемая площадь на стройплощадке
• Непосредственная несущая способность
• Установка в удаленных местах или на объектах с ограниченным доступом
• Контроль установки и проверка несущей способности при установке
• Установка в условиях высоких грунтовых вод
• Широкий спектр почв и нагрузок
• Модульная конструкция, винтовые сваи и винтовые анкеры изготавливаются секциями, что дает модульный тип конструкции, что означает, что можно легко увеличить или уменьшить длину установки, если это необходимо, в соответствии с условиями площадки и требованиями проекта
• Установка не зависит от погодных условий, большинство установок может продолжаться даже в предельных условиях
• При сжатых графиках строительства, когда остальная часть проекта зависит от установки фундамента или анкеров, таких как аварийное реагирование
• Система катодной защиты может быть добавлена ​​для увеличения срока службы винтовых опор
• Низкий уровень шума, связанный с установкой
• Установка обеспечивает минимальную вибрацию и нарушение грунта
• Приложение ABC Deck
• Ограниченный доступ
• Собственное оборудование, позволяющее устанавливать винтовые опоры внутри помещений за счет наличия у нашего оборудования опции электродвигателя
• Наша специально разработанная сверхпрочная полиэтиленовая втулка закрывает стойку и предотвращает ее воздействие при движении грунта.

ОБЕСПЕЧИВАЕТСЯ МОРОЗОМ? МЫ РЕШЛИ ЭТУ ПРОБЛЕМУ С ПОЛИЭТИЛЕНОВЫМ РУКАВОМ ДЛЯ ТЯЖЕЛЫХ УСЛОВИЙ, СПЕЦИАЛЬНО ПРЕДНАЗНАЧЕННЫМ ДЛЯ ПРЕДОТВРАЩЕНИЯ НАШИХ ПОЛОЖЕНИЙ НАШИХ ПОЛОТОВ.

Одна из основных проблем, с которыми должен столкнуться фундамент винтовой опоры, — это сопротивление движению грунта. Когда земля движется, она имеет тенденцию тянуть или толкать стержень сваи. Techno Metal Post спроектировал и разработал этот патентованный рукав зеленого цвета, который снижает сцепление с грунтом на пирсе.Размер гильзы адаптирован к размеру сваи и устанавливается вокруг опоры, когда она ввинчивается в грунт. Оказавшись на месте, рукав скользит вверх и вниз по ворсу с естественными движениями грунта. Это позволяет свае оставаться совершенно устойчивой в периоды замерзания, оттаивания или засухи.

НАШИ СПИРАЛЬНЫЕ СВАИ СВОИ ВЫСОКОКАЧЕСТВЕННОЙ СТАЛИ.

В эпоху, когда многие компании предпочитают получать сырье из Азии, команда Techno Metal Post стремится покупать североамериканскую сталь для производства своих свай.Наши сваи производятся из конструкционной стали в соответствии со стандартами ASTM A500, класс C, CAN / CSA-G40.21-98 и CSA W47.1. Их конструкция позволяет максимально использовать вместимость почвы. Они были испытаны под нагрузкой в ​​соответствии со стандартами ASTM-D1143 и ASTM-D3689 в нескольких типах почв по всему миру.

МЫ ПРЕДОСТАВЛЯЕМ ИНЖЕНЕРНЫЕ ОТЧЕТЫ ДЛЯ РАЗРЕШЕНИЯ

Несколько размеров опор и спиралей были разработаны для обеспечения максимальной поддержки каждого проекта. Наш инженерный отдел к вашим услугам, чтобы помочь вам выбрать винтовой опор, наиболее подходящий для вашего проекта.Опоры могут быть оцинкованы для обеспечения защиты от коррозии в соответствии со стандартом ASTM A123 / 123M-13 (минимум 610 г / м²) или могут быть установлены с системой катодной защиты для предотвращения коррозии стали в земле.

СОЕДИНИТЕЛЬНЫЕ КРОНШТЕЙНЫ, ПОДХОДЯЩИЕ И ПОДХОДЯЩИЕ ДЛЯ ПОДДЕРЖКИ КОНСТРУКЦИИ.

Для патио и настилов доступны регулируемые по высоте стандартные соединители между сваями и конструкциями. Techno Metal Post также разработала опорные системы с арматурными стержнями при использовании свай с бетонным фундаментом для работы по опорному основанию.Для любого конкретного проекта наша производственная группа может быстро создать индивидуальную систему поддержки.

МОНИТОРИНГ УСТАНОВКИ И ПРОВЕРКА МОЩНОСТИ ПРИ УСТАНОВКЕ — ЭТО ДЕЛАЕТ TECHNO METAL POST УНИКАЛЬНЫМ ОТ ВСЕХ ДРУГИХ КОМПАНИЙ HELICAL PIER.

С Techno Metal Post нет необходимости мобилизовать специальное оборудование, такое как кран с сваебойным молотком или большой буровой станок для бурения стволов. Это обеспечивает быструю и недорогую мобилизацию; Подрядчики могут быстро отреагировать и прибыть на место.Обычно требуется только оператор и один рабочий. Большая грузоподъемность может быть получена при использовании относительно небольшого монтажного оборудования. Поскольку наше монтажное оборудование производится нами, в него постоянно вносятся инновации, улучшения и модификации. Для наших клиентов это означает большую производительность и экономическую эффективность.

С НАШИМИ ТЕХНОМЕТАЛЛИЧЕСКИМИ СТОЛБАМИ ВАШИ ПРОЕКТЫ И / ИЛИ КОНСТРУКЦИИ ПОЛНОСТЬЮ ПОДДЕРЖИВАЮТСЯ, ЭКОНОМИЧНО, ПРОСТО В УСТАНОВКЕ.

« Для солярия нужен фундамент […], имеющий бетонную плиту на уклоне и столбики, пропущенные через плиту, чтобы зафиксировать ее на месте, чтобы она не сдвинулась или сдвинулась со временем.Но все будет иметь значение, какие типы столбов использует ваш подрядчик. Мы использовали винтовые опоры Techno Metal Post — три в задней части солярия (та часть, которая находится вдали от дома). Они похожи на гигантские металлические винты, поэтому мороз не может их схватить и вытащить. Только сертифицированный специалист может установить эти стойки, потому что необходимо использовать специализированное гидравлическое оборудование, которое измеряет состояние почвы. ”

Майк Холмс (HGTV)

Возможные преимущества и ограничения винтовых свай и спиральных анкеров

Инженеры

иногда спрашивают: «Каковы некоторые из потенциальных преимуществ использования винтовых свай или спиральных анкеров в моем проекте и каковы некоторые ограничения?» Это отличные вопросы, и кажется, что здесь можно дать короткие и простые ответы.

Возможные преимущества использования винтовых свай и спиральных анкеров

A1. Быстрая установка

Винтовые сваи и винтовые анкеры обычно устанавливаются с помощью обычного строительного оборудования, такого как гусеничный экскаватор или мини-экскаватор, оснащенный низкоскоростным гидравлическим двигателем с высоким крутящим моментом соответствующего размера. Нет необходимости мобилизовать специальное оборудование, например кран с сваебойным молотком или большую буровую установку. Это обеспечивает быструю и недорогую мобилизацию; Подрядчики могут быстро отреагировать и прибыть на место.Обычно требуется только оператор и один рабочий. Большая грузоподъемность может быть получена при использовании относительно небольшого монтажного оборудования.

Скорость установки обычно составляет от 6 до 10 об / мин, что означает, что это занимает всего около 30 секунд. продвинуть винтовой или винтовой анкер на фут, или около 5 мин. на 10 футов длины. В зависимости от используемой удлинительной секции бригада может прикрепить удлинитель трубы или квадратного вала примерно за минуту, поэтому установка 50 футов займет всего 30-40 минут.Установка не зависит от погодных условий в большинстве случаев установки даже в неблагоприятных условиях.

A2. Способность выдерживать немедленную нагрузку

Винтовые сваи и винтовые анкеры уникальны среди большинства других типов фундаментов или анкерных систем тем, что их можно нагружать сразу после установки. Нет необходимости ждать, пока затвердеет бетон или раствор, или, в случае забивных свай, не нужно ждать, пока не исчезнет избыточное давление поровой воды.Это может быть важно для некоторых проектов, например, для аварийного реагирования, когда график строительства короткий, а остальная часть проекта зависит от установки фундамента или анкеров.

В большинстве грунтовых условий предельная нагрузка винтовых свай и спиральных анкеров со временем будет увеличиваться в результате эффектов старения и тиксотропии. Это означает, что мощность сразу после установки может быть несколько ниже, чем мощность длительного хранения, что является консервативным.

A3. Минимальное нарушение рабочего места

По сравнению с большинством других видов строительной деятельности, связанных с установкой забивных свай, буронабивных валов или других систем анкерного крепления, установка винтовых свай и спиральных анкеров практически не вызывает нарушения строительной площадки. В частности, установка винтовых свай и спиральных анкеров обычно не приводит к вырубанию почвы. Это сохраняет чистоту на объекте, требует минимальной очистки в каждом месте установки после установки и обычно означает более низкие затраты на проект.Дополнительным преимуществом является низкий уровень шума, связанный с установкой. Установка также производит минимальные вибрации, которые могут быть важны для некоторых проектов, чувствительных к вибрации конструкции. Поскольку винтовые сваи и винтовые анкеры имеют небольшую рабочую площадь, они также вызывают минимальное повреждение прилегающих конструкций. В случае переоборудования или восстановления существующие конструкции часто все еще можно использовать при установке винтовых свай или винтовых анкеров. Поскольку они не производят обрезков почвы, их также можно эффективно использовать на участках, где могут встречаться загрязненные почвы, поскольку почвы не выходят на поверхность земли.

A.4 Мониторинг установки и проверка допустимой нагрузки во время установки

Одной из важнейших характеристик винтовых свай и винтовых анкеров является проверка несущей способности во время установки. В некоторых отношениях это похоже на мониторинг установки забивных свай с помощью анализатора забивки свай во время установки. Это возможно за счет использования линейного устройства для измерения крутящего момента, которое измеряет крутящий момент при установке сваи / анкера в землю.Многие исследования показали, что существует взаимосвязь между крутящим моментом установки и допустимой нагрузкой, а это означает, что инженеры могут сразу проверить производительность. В большинстве проектов соотношение крутящего момента к мощности подтверждается испытаниями под нагрузкой на месте.

Мониторинг крутящего момента установки также означает, что можно проверить состояние почвы в каждом месте установки и оценить подземную изменчивость. Контролируя крутящий момент установки, можно увеличить требуемую грузоподъемность, углубившись в более качественный грунт или используя другую геометрию сваи / анкера.Крутящий момент при установке часто используется как часть допустимых критериев прекращения, указанных в спецификациях проекта.

А5. Установка в удаленных местах или на сайтах с ограниченным доступом

Винтовые сваи и спиральные анкеры хорошо подходят для проектов, расположенных в отдаленных районах, где затраты на мобилизацию обычно высоки, а другие вспомогательные услуги строительства ограничены или могут быть недоступны. Некоторые проектные площадки перегружены или имеют ограниченный доступ для строительной техники.Проекты, предусматривающие переоборудование, могут иметь невысокие габариты для выполнения работ, например, внутри существующих конструкций. Поскольку винтовые сваи и спиральные анкеры могут изготавливаться как модульные системы, состоящие из направляющих и удлинительных секций, они идеально подходят для ситуаций с малой высотой или ограниченным доступом.

А6. Установка в условиях высоких грунтовых вод

Винтовые сваи и винтовые анкеры обычно не требуют выемки грунта для установки. В случаях, когда они используются для опоры существующей конструкции, может потребоваться неглубокая выемка грунта, чтобы обнажить существующий фундамент.Трудности, с которыми часто возникают мелкие грунтовые воды на строительных площадках, обычно практически не влияют на установку винтовых свай и спиральных анкеров. Это ускоряет строительство и устраняет необходимость в насосах или других методах обработки грунтовых вод и снижает затраты.

А7. Простая установка на тесто

Хотя обычно винтовые сваи и винтовые анкеры устанавливают вертикально, на самом деле их можно установить практически в любом положении в соответствии с потребностями проекта.Установка на тесто, например, для обеспечения дополнительного сопротивления боковой нагрузке, проста. В проектах по удержанию грунта даже установка спиральных анкеров по горизонтали может быть выполнена без особых трудностей.

А8. Простые полевые модификации для увеличения грузоподъемности

Еще одна уникальная особенность винтовых свай и спиральных анкеров, делающая их универсальными, — это способность быстро изменять конфигурацию винтовых элементов для увеличения грузоподъемности.Частично это достигается за счет модульной природы технологии. Добавление дополнительных секций с дополнительными спиральными пластинами и / или спиральными пластинами большего диаметра легко и означает, что инженер может быстро разработать решение, не требуя изготовления совершенно нового фундамента или анкера. Это еще раз показывает универсальность технологии.

А9. Широкий спектр применения в почвах и нагрузках

Винтовые сваи и спиральные анкеры могут быть установлены в широком диапазоне подземных условий, от очень мягких до очень жестких глин, от рыхлых до очень плотных песков.Расчетные нагрузки имеют очень широкий диапазон в зависимости от требований проекта и могут достигать 650 тысяч фунтов!

А10. Низкий углеродный след — устойчивые технологии

Многие производители винтовых свай и спиральных анкеров используют при производстве высококачественную переработанную сталь. Это сохраняет природные ресурсы и энергию и снижает общий углеродный след. Винтовые сваи и спиральные анкеры особенно полезны для поддержки временных конструкций, поскольку их можно снимать и повторно использовать практически без изменения структурной целостности.Это сильно отличается от забивной сваи, просверленного ствола или залитого анкера, которые часто просто бросают. Некоторые винтовые сваи стояли на месте несколько лет, были сняты и повторно использованы на другом объекте.

А11. Модульная конструкция

Винтовые сваи и винтовые анкеры

изготавливаются секциями, что дает модульную конструкцию. Это означает, что можно легко увеличить или уменьшить длину установки, если это необходимо, в соответствии с условиями площадки и требованиями проекта.

Возможные ограничения использования винтовых свай и винтовых анкеров

Винтовые сваи и спиральные анкеры предоставляют инженеру еще один инструмент в их инструментарии для разработки альтернативных решений для решения проблем, и, как и любая другая доступная технология, они не лишены некоторых ограничений.

L1. Предельные почвенные условия

Винтовые сваи и спиральные анкеры обычно ограничиваются установкой в ​​почвах с максимальным размером зерна менее 60% шага спиралей.Для типичного шага 3 дюйма это означает максимальный размер зерна около 1 3⁄4 дюйма или средний гравий. Винтовые сваи и спиральные анкеры обычно не продвигаются правильно в гравийных и булыжных отложениях; их просто нельзя использовать. Они также не подходят для горных пород, хотя в некоторых случаях может оказаться возможным продвинуть свинцовую спиральную пластину для опоры в пределах первых нескольких дюймов выветренной породы, например, в профилях остаточного грунта.

L2. Ограничения по оборудованию

Правильная установка винтовых свай и спиральных анкеров важна для производительности.Оборудование, используемое Подрядчиком, должно быть выбрано таким образом, чтобы соответствовать ожидаемым грунтовым условиям проекта, конкретной геометрии, выбранной для работы, и ожидаемому максимальному крутящему моменту при установке. Оборудование меньшего размера ограничивает надлежащую предварительную и окончательную установку. Общее практическое правило состоит в том, что вес машины должен составлять около 1/2 тонны на 1000 фут-фунтов. необходимого крутящего момента при установке. Таким образом, если максимальный крутящий момент, ожидаемый для проекта, составляет 6500 фунт-футов, машина должна иметь минимальный вес около 3 1⁄4 тонны.

L3. Структурные ограничения

У каждого винтового и спирального анкера есть конструктивные ограничения, указанные производителем. Иногда это называют «номинальным крутящим моментом». Это означает, что существует предел крутящего момента, который должен быть приложен к винтовой свае или спиральному анкеру, прежде чем структурная целостность будет нарушена. Во время установки этот предел не должен превышаться, даже если оборудование, используемое для установки, может иметь гораздо более высокий крутящий момент.В случае, если во время установки достигается повторяющийся предельный крутящий момент и не соблюдаются требования по установке, необходимо использовать другую конфигурацию винтового или винтового анкера.

Винтовые сваи | Винтовые анкеры для заземления | Установка качества 500+

Винтовые сваи , иногда называемые винтами , анкера, винтовые сваи — , винтовые сваи для жилых помещений и винтовые анкеры — стальные винты — в сваи и система анкерного крепления грунта, применяемая для строительства глубоких фундаментов. Винтовые сваи изготавливаются с использованием трубчатых полых профилей различных размеров для сваи или анкерного вала.

Структурные проекты нуждаются в инновационных и отличительных вариантах свай. Нет двух одинаковых работ по укладке свай, что заставляет наших инженеров и производителей упорно трудиться над оптимальной настройкой винтовых свай.

Для изготовления винтовых свай на заказ требуется большой опыт. Обычно мы выполняем работы, которые требуют от производителя винтовой сваи более глубокого понимания структурных требований своей работы.Кроме того, количество наших клиентов ограничено дизайном и технологией конструкции, потребностями в доставке, доступностью веб-сайта, доступностью оборудования и многим другим.

Нашим штатным инженерам нравится задача, связанная с включением спецификаций и разработкой инновационных альтернатив. Если у вас сложный проект, требующий дополнительных усилий и внимания, команда Helical Anchors Inc предоставит вам дополнительную поддержку и внимание.

Что такое винтовые сваи?

Винтовые сваи — это фундамент, который устанавливается в грунт. Преимущество использования этих винтовых свай в том, что они имеют минимальный шум и вибрацию. Экипажные сваи работают в любых почвенных условиях, даже в сейсмоопасных.

Каковы преимущества винтовых свай?

Винтовые сваи имеют ряд преимуществ. Вот некоторые из них. field

Сколько будет стоить установка винтовых свай?

При выборе стоимости винтовых свай необходимо учитывать определенные факторы.Вот эти факторы:

• Местоположение площадки
• Тип конструкции
• Тип работ (ремонт или новая конструкция)
• Состояние фундамента
• Глубина установки сваи

За более подробной информацией обращайтесь в Helical Anchors Inc, мы являемся производителями винтовых свай .

Как установить винтовые сваи ?

Винтовые сваи

обычно устанавливаются с помощью стандартных колесных экскаваторов с присоединенным моментным двигателем, который используется для контроля крутящего момента, достигаемого во время установки, для проверки конструкции.винтовые сваи устанавливаются на нужную глубину с помощью головки с гидроприводом. Прилагаемый крутящий момент и положение, в котором он должен быть приложен, зависят от конкретной сваи, с которой вы работаете.

Для чего нужны винтовые сваи?

Самой важной частью любой конструкции является ее фундамент, поскольку он обеспечивает прочность конструкции и делает ее готовой к борьбе с любым бедствием, включая землетрясение и торнадо. Когда винтовая свая пробуривается в земле, она смещает почву.И поэтому за счет диаметра вала он становится защищенным от всех препятствий.

Как использовать винтовые сваи?

1. Просверлите винтовые сваи в почве до заданной грузоподъемности.
2. Разделите винтовые сваи через заданные интервалы, чтобы разделить вес конструкции.
3. Для переноса веса на сваи прикрепите кронштейн к основанию стены для ремонта фундамента.
4. Глубина установки винтовых свай должна быть выбрана таким образом, чтобы они соответствовали требуемому крутящему моменту.

Сколько требуется винтовых свай

Требуемое количество винтовых свай зависит от следующих факторов:

1. Рекомендуемое расстояние между сваями
2. Тип конструкции, для которой требуется
3. Состояние фундамент

Где взять винтовые сваи?

Мы являемся производителями винтовых свай и можем предоставить вам винтовые сваи отличного качества по доступной цене.

Как купить винтовые сваи

Вы можете связаться с нами, чтобы купить винтовые сваи у нас. винтовые сваи лучшего качества, позвонив по номеру телефона или отправив нам электронное письмо

анкера-шурупа

Установка спирального анкера, спиральный анкер, NC и SC

Если вы закрепляете новый фундамент или ремонтируете существующий на юго-востоке, вам понадобятся винтовые анкеры, чтобы завершить свой проект.

Винтовые анкеры, часто называемые анкерами-винтами, обычно используются для анкеровки и защиты от осадки; однако их также можно использовать для анкеров, подъемных анкеров и новых строительных свай.Сваю сооружают путем простого ввинчивания анкера в грамотно несущий грунт.

Вместимость сваи — это функция крутящего момента, достигаемого при установке. Спиральные анкеры бывают различных размеров вала и конфигурации спирали, что позволяет использовать множество вариантов для удовлетворения требуемых спецификаций.

Позвольте нам управлять вашим проектом Foundation

Записаться на прием

Шарлотта: 704-545-0206 | Эшвилл: 828-274-2101 | Южная Каролина: 803-802-2477

Преимущества спиральных анкеров

Основными преимуществами спиральных анкеров являются скорость установки и возможность немедленно нагружать сваю.Поскольку нет необходимости ждать, пока затвердеет затирка, вы можете сразу же приступить к работе.

Еще одним преимуществом является то, что винтовой анкер можно установить с помощью относительно небольшого оборудования и в местах с очень ограниченным доступом. Кроме того, от установленной сваи не остается мусора, что делает процесс установки очень чистым по сравнению с другими типами свай.

Винтовые анкеры тоже имеют свои недостатки. Во-первых, они не могут быть установлены в скале или сквозь нее. Кроме того, в определенных грунтовых условиях могут возникнуть проблемы с поперечной устойчивостью или продольным изгибом.

Типы спиральных анкеров

Существует множество типов спиральных анкеров для коммерческого и строительного применения. Правильный винтовой анкер для вашего фундамента будет зависеть от его состояния и от того, будут ли к зданию добавлены какие-либо пристройки или этажи.

Винтовые анкеры

Спиральные анкеры идеальны для ремонта фундамента, когда прочный, несущий грунт находится глубоко под поверхностью. Эти анкеры имеют круглый или квадратный стальной вал со сварными стальными пластинами, которые вбиваются в землю на определенную глубину и прикрепляются к существующему фундаменту для обеспечения устойчивости фундамента и здания.

Анкеры-шурупы

Термин анкер-шуруп используется как синоним винтового анкера, поскольку он также содержит стальной вал со стальными пластинами, приваренными к валу через различные промежутки времени. В землю вкручиваются анкеры-шурупы, которые уменьшают количество перемещаемого грунта в процессе установки.

Винтовые опоры

Винтовые опоры можно использовать для ремонта различных фундаментов, от фундамента целого здания до фундаментов дымоходов, крыльцов и лестниц.Они используются, когда необходима устойчивость от сил сжатия и растяжения, и их можно комбинировать с кронштейнами для дополнительной устойчивости.

Винтовые сваи

Термины винтовые сваи и винтовые опоры используются как синонимы. Эти устройства для ремонта фундамента используются для ремонта всех типов промышленных и коммерческих фундаментов, и их можно заказать в различных стилях, включая забивные, мини-сваи и микросваи.

Винтовые сваи

Выражение «винтовые сваи» — это просто общий термин для любого типа фундаментного анкера, опоры или сваи, которые ввинчиваются в землю, а не забиваются или забиваются в почву.Винтовые сваи используются для стабилизации дымоходов, крыльцов, лестниц и фундаментов зданий любого размера.

Установка спирального анкера и установка винтовой опоры

Винтовые анкеры и винтовые опоры могут быть установлены до заливки фундамента или когда фундамент здания был поврежден из-за смещения грунта и изменения состава грунта, включая оседание и повышенный или пониженный состав влаги.

Фундаментные анкеры, опоры и винты забиваются или ввинчиваются в грунт.В зависимости от места их можно прикрепить к существующему фундаменту с помощью кронштейнов или шурупов. После завершения фундамент становится надежным и должен противостоять дальнейшим повреждениям из-за сжатия и растяжения.

Foundation Repair Services — это основной поставщик коммерческих спиральных анкеров в Шарлотте, Северная Каролина, а также множество других возможностей. Мы обладаем обширным опытом практически по всем видам фундаментных работ. Наши навыки и ноу-хау служат строителям, а также владельцам коммерческой и жилой недвижимости.Помимо района Шарлотт, мы обслуживаем остальную часть Северной Каролины, Южной Каролины, Джорджии, Теннесси и Вирджинии.

Чтобы узнать больше об установке винтовых опор и винтовых анкеров, или запланировать смету, свяжитесь с нами сегодня.

Позвольте нам управлять вашим проектом Foundation

Записаться на прием

Шарлотта: 704-545-0206 | Эшвилл: 828-274-2101 | Южная Каролина: 803-802-2477

Посмотреть фотографии

.
