Винтовые технологии строительства: производство и монтаж. Винтовые Технологии.

По своему внешнему виду они представляют собой металлические трубы, один конец которых имеет конусообразную форму и лопасти, отвечающие за ввинчивание.

Лопасти не только помогают углубить сваю, но и препятствуют ее выдавливанию из почвы из-за пучения, возникающего по причине низких температур. Это один из важнейших плюсов по отношению к обычным сваям.

В зависимости от конструкции различают несколько типов свай:

• стандартные;
• с двумя лопастями;
• с утолщенной стенкой;
• открытого типа;
• с небольшой площадью лопастей («шуруп»).

Форма и конструкция винтовой сваи подбирается в зависимости от типа сооружения и особенностей грунта на участке.

Винтовые сваи имеют серьезные ограничения. Дом, расположенный на таком фундаменте, должен быть построен из легких материалов. К ним можно отнести СИП панели, бревно или брус. Часто на таких фундаментах строят каркасные дома.

Соответственно, для сооружений из кирпича или блоков, свайно-винтовой фундамент не подходит.

• Сваи монтируются ниже глубины промерзания. Это является существенным плюсом в сравнении с более дорогими мелкозаглубленными фундаментами из бетона.
• Короткие сроки строительства. В зависимости от площади дома, свайно-винтовой фундамент можно построить за 2 дня.
• Устойчивость к погодным условиям. Фундамент сохраняет стабильность, независимо от сезона и температуры окружающего воздуха.
• Простой монтаж. Установка винтовых свай представляет собой несложную процедуру, которую можно выполнить самостоятельно, не арендуя специальную технику (при наличии опыта).
• Независимость от времени года. Работы по возведению фундамента можно выполнять и летом и зимой.
• Возможность использования на участках с нестандартным рельефом. Если вам нужно построить дом в условиях сложного ландшафта, фундамент из винтовых свай — лучшее решение в такой ситуации.
• Экономия. Вы сможете сэкономить на оплате рабочим, а также на стоимости материалов.
• Повторное использование. При необходимости, винтовые сваи можно выкрутить, перевезти на новое место и использовать повторно.

От правильно спланированных действий зависит надежность сооружения. Чтобы не допустить ошибок, следует руководствоваться простыми правилами:

1. Сначала нужно разработать или приобрести проект дома. Исходя из данных, имеющихся в технической документации, будет сделан вывод о возможности использования винтовых свай.
2. Затем выполняется анализ грунта на участке. Если почва содержит большое количество камней или иные препятствия, то возможно данный тип фундамента использовать нельзя. Чтобы сделать окончательные выводы, рекомендуется выполнить пробное ввинчивание сваи.
3. Выбор вида свай. Выше мы упоминали о различных типах конструкций. Наиболее подходящий вариант, с учетом всех имеющихся условий, должен определить специалист.
4. Разметка. Это один из самых важных этапов.
   Места расположения винтовых свай устанавливаются в соответствии с планом дома.
5. Подготовка участка. Любые препятствия на строительной площадке необходимо убрать.

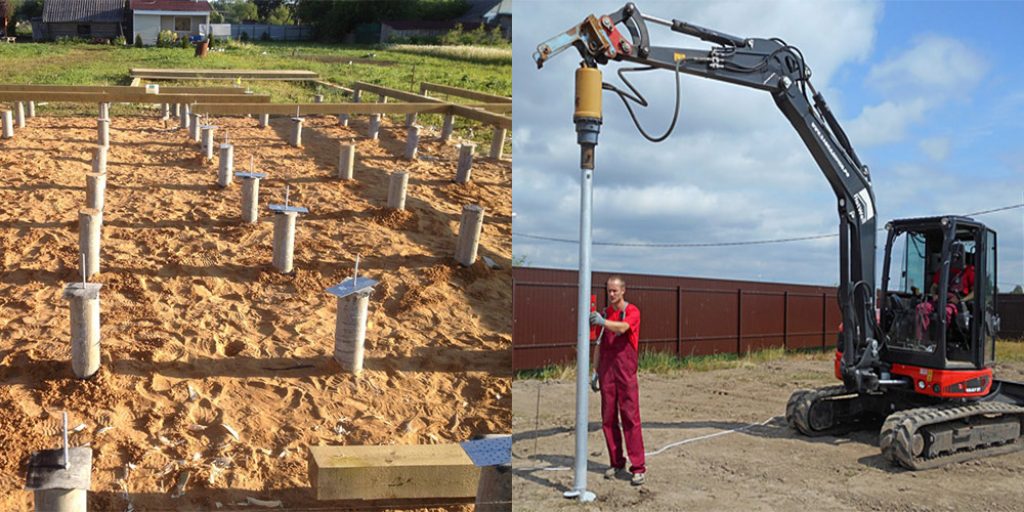

6. Ввинчивание. Оно может быть выполнено ручным или механическим способом. Последний вариант считается более дорогостоящим, но при большом количестве свай придется им воспользоваться.
7. Подрезка. После того как сваи будут ввинчены, их подрезают режущим диском, чтобы их верхний край находился в единой горизонтальной плоскости.
8. Заливка бетоном. Для придания сваям прочности, их внутреннее пространство заливают бетоном.

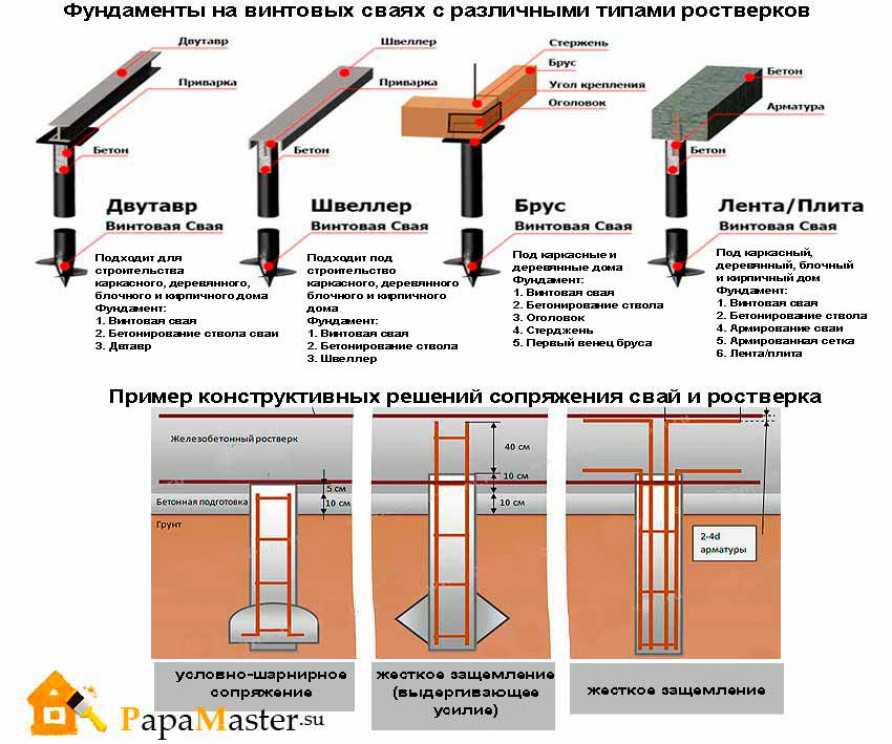

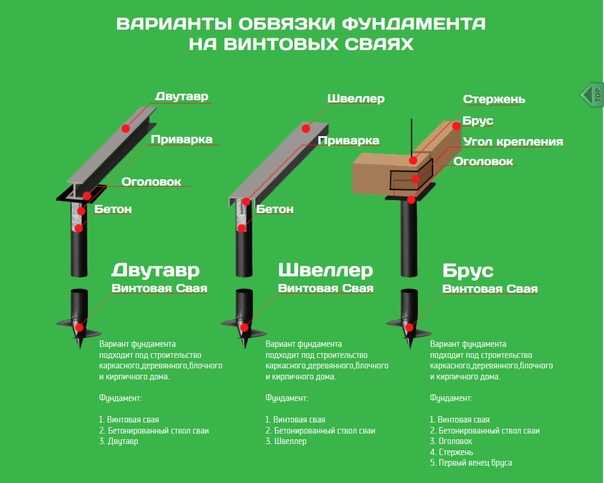

9. Приваривание ростверков, соединяющих сваи в единую конструкцию.

Изготовление фундамента на винтовых сваях может показаться простой процедурой. Однако без опыта и специфических знаний здесь не обойтись. К примеру, человек, в первый раз выполняющий подобную работу, может подумать, что чем глубже вкручены винтовые сваи, тем надежнее будет фундамент.

Практика показывает, что это не так. При слишком сильном забуривании из-за уплотнения стенок грунта, верхняя часть сваи склонна к расшатыванию. Подобных нюансов очень много и без опыта предусмотреть их нельзя. По этой причине для строительства фундамента на винтовых сваях однозначно стоит обратиться к специалистам.

Вернуться к списку публикаций

Технология фундамента на винтовых сваях для малоэтажного строительства. Цена работы

Полноценная технология свайно-винтовых фундаментов для малоэтажного строительства и любого другого состоит из четырех обязательных этапов и каждый из них требует пристального внимания. Малейшее нарушение в проведении обязательных процедур на любом из них или использование сокращенной технологии значительно повышает риски, которые могут привести к недолговечности, нарушению геометрии и даже разрушению всего объекта строительства.

Этап №1. Исследование грунта

Это исследование обеспечивает выявление неоднородности грунта, его слабых мест и определения наилучшей глубины погружения свай Астер^®, при которой они достигнут несущей способности. В целом этап предназначен для оценки сложности последующих работ и связанных с ними затрат.

Нашей компанией разработана особая методика предварительного исследования грунта при помощи контрольной винтовой сваи Астер^®. Преимущества этой разработки в высокой скорости проведения (занимает примерно 1–1,5 часа) и относительно низкой стоимости.

О том, что такое исследование грунта, смотрите наше видео — Исследование грунта: Какой фундамент выбрать? Где построить дом на участке?

Этап №2. Технология изготовления винтовой сваи Астер^®

Для производства винтовой сваи Астер^®, соответствующей самым высоким стандартам, мы используем длительный опыт и до деталей отточенный технологический процесс, благодаря которому обеспечиваем качество изделия, характеризующегося  приблизительно двумя десятками параметров!

Четко налаженное производство позволяет нашей компании заслуженно заявлять о своей высокой производительности, стабильности и гарантированной надежности – качествах выделяющих нас среди прочих предприятий, существующих на рынке услуг, связанных со строительством фундаментов.

Смотрите наше видео о технологии — Производство свай. Как гарантировать несущую способность?

Этап №3. Расчеты свайного поля

Благодаря качественно проведенному первому этапу, данным о конструкции будущего объекта строительства и нагрузкам на него, определяется необходимое количество и длина винтовых свай Астер^®. Точность и оптимальность этих расчетов вне зависимости от типа объекта, его габаритов и прочих параметров, иллюстрирует наш профессионализм и является следствием огромного опыта в своей отрасли.

Этап №4. Монтажные работы

Заключительным этапом являются сборка и монтаж фундамента, суммирующая все предыдущие работы и служащая общим критерием их качества. Фактически, неумелая установка фундамента сведет на нет усилия, затраченные на предшествующие этапы, и будет заметна сразу же, в отличие от производства свай Астер^® или исследований грунта.

Сам монтаж имеет десятки оценочных параметров, даже частичное несоответствие которым может привести к разрушительным последствиям. Мы гордимся тем, что можем документально подтвердить качество своих  работ, указывая стандарты погружения свай в приложении к договору.

Высокоэффективная технология  для малоэтажного строительства применима для различных типов грунтов. Мы дополнили ее собственными практическими наработками, оптимизировав, что дало возможность предлагать ее вам по разумным ценам. Технология полного цикла, используемая нами при строительстве фундаментов, без преувеличения заслуживает называться передовой. Подытоживая сказанное, а также опираясь на существующую статистику СВФ Группы, можно уверенно заявить об успешном достижении результативности создания свайно-винтовых фундаментов, близкой к идеальным 100%!

Смотрите наши видео о монтаже свай в отдельном разделе на нашем канале на ютьюбе

Рассчитать стоимость фундамента

Типы шурупов для каждого строительного объекта

В строительстве повсеместно используются три типа креплений: гвозди, шурупы и болты (в паре с их партнерами — гайками).

Резьба — это наиболее очевидная разница, которая отличает гвозди от шурупов и помогает сделать шурупы идеальным крепежным средством во многих ситуациях, когда в первую очередь важны прочность на растяжение и удерживающая способность.

Хотя резьба является общей для всех винтов и придает винтам их удерживающую способность, существует множество различных типов винтов с конструкциями резьбы и головки, которые лучше всего подходят для определенных задач или материалов.

Шурупы можно описать по типам их привода, то есть по пространству, в котором отвертка или сверло помещаются в головку шурупа для его установки (или удаления).

Винт с плоской головкой, имеющий единственный паз в центре головки, долгое время был обычной конструкцией большинства винтов. Когда винт устанавливается вручную, одна канавка обычно работает хорошо, но при слишком сильном давлении на нее или при попытке использовать мощную дрель винт легко выскальзывает из канавки. («Выступ» или «выступ» относится к выскальзыванию отвертки или сверла из паза винта — этого следует избегать, поскольку это может привести к повреждению как винта, так и сверла, а также материала, на котором вы находитесь.

Эти винты с фирменным крестом на головке были изобретены в 1930-х годах. Независимо от того, используете ли вы отвертку или дрель, у вас меньше шансов соскользнуть, чем с канавкой с одним пазом, что упрощает их установку. По мере того, как электроинструменты становятся все более распространенными, винты с крестообразным шлицем (и их разновидности) становятся все более популярными. Во многих зданиях винты с одним шлицем зарезервированы для тех мест, где головка винта будет видна, например, пластинчатые крышки вокруг выключателей света.

Эти винты основаны на плюсах головки Philips, и вместо того, чтобы иметь крестообразную форму на головке, 6-сторонняя звездообразная выемка еще больше снижает вероятность соскальзывания. Кроме того, благодаря такой конструкции его легче удалить, чем винт с головкой Philips. Однако, чтобы использовать их, вам понадобится звездный драйвер.

С небольшим квадратным углублением в головке винта, это еще одна конструкция, предназначенная для сведения к минимуму риска выскальзывания. «Робертсон» в названии винта назван в честь его канадского изобретателя — они по-прежнему пользуются особой популярностью в Канаде, а также часто используются при строительстве лодок, где их способность не скользить имеет неоценимое значение.

Эти винты имеют шестигранник в середине головки (отсюда и название «шестигранная головка»), и для их установки вам потребуются шестигранные ключи. Они лучше всего подходят для ситуаций, когда вы ожидаете, что вам придется выкручивать саморезы и собирать конструкцию заново — поэтому вы скорее встретите шестигранные головки в заказе от Ikea, чем на стройке.

Почему конструкции не падают и не разваливаются? Узнайте все о материалах, скрепляющих строительные материалы, в онлайн-курсе MT Copeland «Крепеж и клеи». Курс, проводимый профессиональным строителем Джорданом Смитом, охватывает самые разные темы: от гвоздей и шурупов до клеев и эпоксидных смол.

В строительстве повсеместно распространены три вида крепежа: гвозди, шурупы и болты (в паре с их партнерами – гайками).

Резьба — это наиболее очевидная разница, которая отличает гвозди от шурупов и помогает сделать шурупы идеальным крепежным средством во многих ситуациях, когда в первую очередь важны прочность на растяжение и удерживающая способность.

«Прокладывая себе путь сквозь волокна, они не выталкивают их наружу, а пробираются между ними. Когда я пытаюсь вытащить его, теперь у меня есть волокно, сидящее прямо поверх этой нити». — Джордан Смит

Хотя резьба является общей для всех винтов и придает винтам их удерживающую способность, все же существует множество различных типов винтов с конструкциями резьбы и головок, которые лучше всего подходят для определенных задач или материалов.

Типы приводов

Винты можно описать по их типам привода, то есть пространству, в которое отвертка или сверло помещается в головку винта для его установки (или удаления).

Винты с плоской головкой

Винт с плоской головкой, который имеет один паз в центре головки, долгое время был обычной конструкцией большинства винтов. Когда винт устанавливается вручную, одна канавка обычно работает хорошо, но при слишком сильном давлении на нее или при попытке использовать мощную дрель винт легко выскальзывает из канавки. («Выступ» или «выступ» относится к выскальзыванию отвертки или сверла из паза винта — этого следует избегать, поскольку это может привести к повреждению как винта, так и сверла, а также материала, на котором вы находитесь. установка винта.)

Винты с крестообразным шлицем

Эти винты с фирменным крестом на головке были изобретены в 1930-х годах. Независимо от того, используете ли вы отвертку или дрель, у вас меньше шансов соскользнуть, чем с канавкой с одним пазом, что упрощает их установку. По мере того, как электроинструменты становятся все более распространенными, винты с крестообразным шлицем (и их разновидности) становятся все более популярными. Во многих зданиях винты с одним шлицем зарезервированы для тех мест, где головка винта будет видна, например, пластинчатые крышки вокруг выключателей света.

Звездообразные приводы

Эти винты основаны на плюсах головки Philips, и вместо крестообразной формы на головке имеется шестигранное звездообразное углубление, что еще больше снижает вероятность соскальзывания. Кроме того, благодаря такой конструкции его легче удалить, чем винт с головкой Philips. Однако, чтобы использовать их, вам понадобится звездный драйвер.

Винты с квадратной головкой или винты Робертсона

С небольшим квадратным углублением в головке винта это еще одна конструкция, предназначенная для сведения к минимуму риска выскальзывания. «Робертсон» в названии винта назван в честь его канадского изобретателя — они по-прежнему пользуются особой популярностью в Канаде, а также часто используются при строительстве лодок, где их способность не скользить имеет неоценимое значение.

Винты с шестигранной головкой или шестигранником

Эти винты имеют шестигранник в середине головки (отсюда и название «шестигранная головка»), и для их установки вам потребуются шестигранные ключи. Они лучше всего подходят для ситуаций, когда вы ожидаете, что вам придется выкручивать саморезы и собирать конструкцию заново — поэтому вы скорее встретите шестигранные головки в заказе от Ikea, чем на стройке.

Почему конструкции не падают и не разваливаются? Узнайте все о материалах, скрепляющих строительные материалы, в онлайн-курсе MT Copeland «Крепеж и клеи». Курс, проводимый профессиональным строителем Джорданом Смитом, охватывает самые разные темы: от гвоздей и шурупов до клеев и эпоксидных смол.

Конфигурации резьбы

Другие винты различаются по типам резьбы, а также по тому, имеют ли они полную или частичную резьбу, что делает их более подходящими для использования с определенными материалами.

Шурупы по дереву

Предназначены для соединения двух кусков дерева, эти шурупы имеют меньшую резьбу. Те, у кого наименьшее количество нитей, предназначены для хвойных пород, а те, у которых больше, лучше всего подходят для лиственных пород. Шурупы для дерева имеют лишь частичную резьбу, с гладким стержнем между резьбой и головкой, что помогает обеспечить более плотное прилегание двух скрепляемых друг к другу досок.

Шурупы по бетону или каменной кладке

Эти шурупы обычно синего цвета (из-за их антикоррозийного покрытия) и имеют двойную резьбу с большей резьбой (которая врезается в бетон) и меньшей резьбой (которая помогает удерживать шуруп на месте). Хотя это саморезы, то есть они создают свою резьбу в бетоне, все же необходимо сначала просверлить отверстие немного меньше, чем саморез. Изготавливаются как из низкоуглеродистой стали (для внутренних помещений), так и из нержавеющей стали (для наружных).

Шурупы для листового металла

Также называемые саморезами, они предназначены для скрепления кусков листового металла и имеют острые кончики и резьбу, предназначенные для врезания в материал.

Шурупы для гипсокартона

Эти шурупы с острым концом и обычно крупной резьбой предназначены для крепления гипсокартона к деревянным или металлическим опорам. Вы должны выбрать винты с крупной резьбой, если вы вкручиваете деревянные балки, и более мелкую резьбу, если вы вкручиваете металлические шпильки.

Крепежные винты

Помесь болта и винта, крепежные винты (как и болты) не подходят друг к другу. Они предназначены для соединения металла с металлом или металла с пластиком и ввинчиваются в отверстие с соответствующей резьбой (в противном случае потребуется гайка, чтобы оставаться на месте). В домашнем строительстве они обычно используются для установки электрических компонентов.

Шурупы и гвозди

При выборе гвоздей и шурупов для использования в конкретном проекте учитывайте тип давления, которое они должны выдерживать. Шурупы обладают большей прочностью на растяжение (что означает, что они лучше скрепляют предметы), тогда как гвозди обладают большей прочностью на сдвиг (что означает, что они могут противостоять большему боковому давлению).

Шурупы также предпочтительнее гвоздей в проектах, где вы ожидаете, что может потребоваться удалить (и, возможно, позже также переустановить) крепеж. Удаление гвоздя может повредить материал; винт нужно просто выкрутить.

Винты и болты

Болты, как и винты, имеют резьбу. Что отличает их от винтов, так это то, что они закреплены гайками с соответствующей резьбой, а не материалом, в который они ввернуты. (Исключением являются шурупы. Хотя эти тяжелые шурупы частично крепятся к дереву, в которое они ввинчиваются, они также соединяются с гайками — отчасти поэтому их часто называют шурупами.)

Еще одно различие между болтами и винтами заключается в том, что, как правило, винты имеют заостренные концы, а болты — плоские, но и здесь есть исключения (см. ниже «крепежные винты»).
