Воздухоотводчик автоматический 1 2 принцип работы: Воздухоотводчик для спуска воздуха из системы отопления (ручной, автоматический)

Содержание

Воздухоотводчик для спуска воздуха из системы отопления (ручной, автоматический)

Клапан сброса воздуха (воздухоотводчик) в системе отопления

Часто в системе отопления появляются такие явления, что после установки (замены) радиатора или через некоторое время батарея прогревается не полностью, или не греет вовсе, не работают петли теплого пола. Причиной этого является завоздушивание контура отопления. Полностью удалить воздух из системы можно при помощи установки воздухоотводчика.

На сегодняшний день купить воздухоотводчик можно двух основных типов:

Ручной воздухоотводчик (кран Маевского). По сути, это обычный игольчатый клапан, который вручную приводится в действие. Устроен клапан Маевского просто – это металлический корпус, внутри которого расположен шток с резьбой и проходными канавками, на конце установлен колпак с каналом для выхода воздуха. Когда появляется необходимость освободить систему от избытка воздуха достаточно ключом либо отвёрткой отпустить винт на 2-3 оборота. За счёт разницы плотности воздух выдавливается из системы через выходное отверстие, и когда появляется вода пробка закручивается.
Воздухоотводчик автоматический – это также клапан сброса воздуха, но автоматического действия без вмешательства пользователя. В случае использования ручного воздухоотводчика, необходимо постоянно самому стравливать воздух для нормальной работы системы. Установка воздухоотводчика в системе отопления практически не требует участия человека в процессе работы. Максимум что может понадобиться, это отслеживание корректности его функционирования.

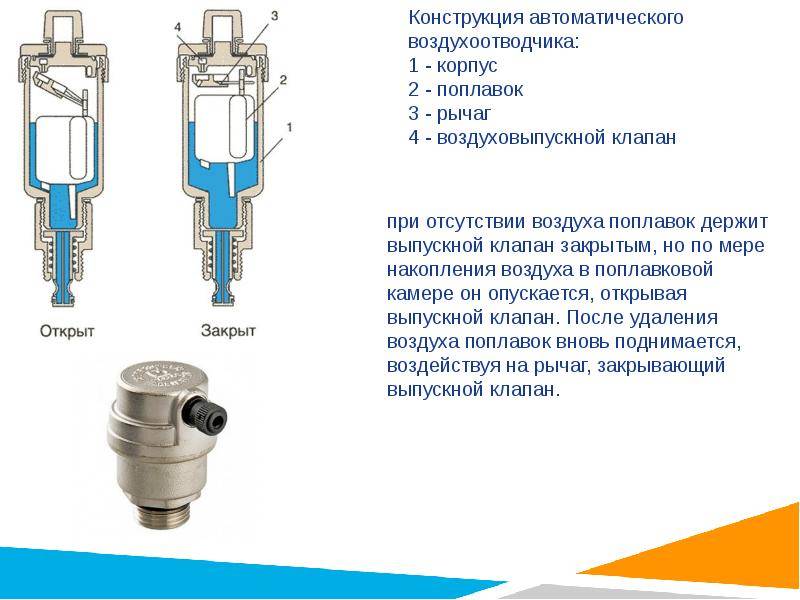

Воздухоотводчик автоматический принцип работы

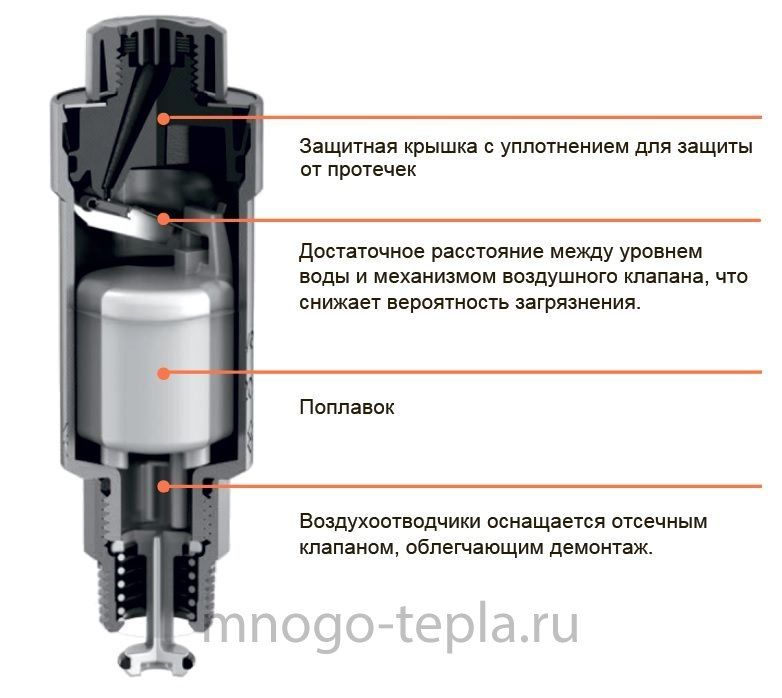

Автоматический воздухоотводчик имеет корпус (обычно цилиндрический), внутри которого расположен игольчатый спускной клапан и поплавковый механизм. При отсутствии воздуха вода поднимает поплавок вверх, и сила давления поплавка закрывает клапан. При попадании воздуха в камеру, поплавок ослабевает давление и клапан стравливает избыток воздуха. И этот процесс происходит автоматически до тех пор, пока не будет удален воздух из системы.

Как правильно установить воздухоотводчик

Как правило воздухоотводчики устанавливаются в самых верхних точках системы отопления. При обвязке котла воздухоотводчик устанавливается на группу безопасности, при коллекторной разводке теплого пола на обеих распределительных гребенках, в верхней части полотнцесушителя. Воздухоотводчик для радиатора также устанавливается в верхней части, и при этом необходимо установить их на каждый радиатор.
Ручной клапан сброса воздуха устанавливается в любом монтажном положении, а автоматический воздухоотводчик только в строго горизонтальном положении.

По монтажному положению воздухоотводчики подразделяются на две категории:

Воздухоотводчик прямой. Предназначен для вертикальной установки.
Воздухоотводчик угловой. Применяется в случаях, когда нет возможности установить прямой воздухоотводчик, например в радиаторах отопления или в торец распределительного коллектора отопления.

Основные виды воздухотводчиков, применяемые для подключения различных сантехнических элементов:

Воздухоотводчик для отопления
Воздухоотводчик для радиатора

Для решения различных технических задач воздухоотводчики производятся с различной резьбой подключения.

Основные размеры резьбы:

3/8″
1/2″
3/4″
1″

В нашем интернет-магазине Вы сможете подобрать и узнать какая цена на воздухоотводчик обратившись к нашим менеджерам по телефону. Мы предлагаем купить воздухоотводчики европейских производителей, различной конфигурации и размеров.

Автоматический воздухоотводчик. Принцип действия (5 фото)

Подробности: Раздел: Теплоснабжение; Категория: Отопление; Создано 03.04.2015 13:29; Просмотров: 4792

Автоматический воздухоотводчик — это вспомогательное оборудование системы водяного отопления, которое позволяет в автоматическом режиме избавиться от наличия воздуха в системе отопления.

Почему нужно ставить этот автовоздушник?

Во время эксплуатации обогревательных приборов закрытого цикла выделяются газы, состоящие из воздуха, водорода, кислорода, которые необходимо выпускать из системы, чтобы не нарушить ее нормального функционирования. Самые неприятные последствия заключаются в шумовых эффектах и в затруднениях циркуляции воды, что влечет за собой неравномерный нагрев пространства, коррозию и преждевременное старение труб и деталей.

Принцип действия

Работа клапана автоматического выпуска воздуха очень проста и основывается на принципе Архимеда. Когда внутри клапана нет скопившегося воздуха, поплавок находится в приподнятом положении и посредством особого механизма удерживает закрытым шпилечный затвор. Опускание поплавка, вызванное скоплением воздуха внутри клапана, ведет к открытию затвора и следующему за этим выпуску воздуха вплоть до восстановления начального положения. При заполнении системы и отсутствии воды в клапане, поплавок располагается в самом нижнем положении, и воздух быстро выходит. Запретить спуск воздуха можно, ввинтив верхнюю заглушку. При эксплуатации в обычных условиях, заглушка должна быть снята.

Удаление газовых скоплений — задача, подлежащая разрешению уже на стадии проектирования системы отопления.

Воздух в системы отопления может попадать различными путями: частично он остается в свободном состоянии при заполнении водой; в результате подсоса воздуха в процессе эксплуатации неправильно спроектированной системы отопления; вносится с подпиточной водой в поглощенном (адсорбированном) виде. Даже в системе с деаэрированной водой может появляться водород с примесью других газов. Количество свободного воздуха, остающегося в трубах и приборах при их заполнении, не поддается точному учету, но в случае правильно сконструированной системы устраняется в течение первых дней эксплуатации. Лучше всего, если до запуска в начале отопительного сезона система отопления заполнена холодной водой из водопроводной сети до заранее обусловленной отметки по высоте здания. Заполнение системы водой осуществляется снизу вверх и возможно только при вытеснении в атмосферу воздуха, находящегося в трубопроводах и отопительных приборах, через соответствующие устройства: ручные воздушные краны и автоматические воздухоотводчики.

Количество растворенного воздуха (газа), вводимого в систему при периодических добавках воды в процессе эксплуатации, определяется в зависимости от содержания воздуха в подпиточной воде. Холодная водопроводная вода содержит свыше 30 г воздуха в 1 т воды, подпиточная деаэрированная из теплофикационной сети — менее 1 г. Повышение температуры воды приводит к значительному уменьшению содержания в ней растворенных газов, а в тех местах, где горячая вода находится под давлением, близким к атмосферному, в свободное состояние переходит наибольшее количество адсорбированного в ней газа. Повышение давления, напротив, задерживает этот процесс. Согласно закону Генри количество адсорбируемого газа при заданной температуре находится в прямо пропорциональной зависимости от давления. Нужно отметить и такой факт, что растворенный в воде воздух более опасен в коррозийном отношении для стальных труб, чем атмосферный, так как содержание кислорода в нем больше по объему на 10-12 %.

Кроме того, еще одной причиной «загазованности» отопительных систем становится коррозия. Так, при окислении 1 см3 железа может выделяться до 1 л водорода. Учитывая все вышесказанное, основными причинами появления газовых (воздушных) скоплений в закрытых системах отопления можно назвать внесение воздуха с подпиточной водой и коррозию металлов.

Прежде всего, необходимо устанавливать воздухоотводчики на алюминиевые радиаторы в связи с тем, что алюминий, действуя на воду как катализатор, ускоряет процесс ее разложения на водород и кислород. В несколько меньшей степени это касается биметаллических радиаторов с алюминиевыми головками. Всегда следует помнить: при обслуживании воздухоотводчиков в системах отопления с алюминиевыми радиаторами запрещается пользоваться открытым огнем или курить в непосредственной близости от них, так как это может привести к воспламенению выделяющихся при эксплуатации системы горючих газов. И еще одна рекомендация: в соответствии с теорией следует устанавливать воздухоотводчики с предохранительными клапанами на всех приборах, в том числе и на тонкостенных стальных панельных радиаторах.

Кстати, западноевропейские фирмы обычно так их и поставляют, несмотря на то, что у них условия эксплуатации отопительных систем гораздо лучше. И наконец, заканчивая рассмотрение вопроса о применении, отметим: автоматический воздухоотводчик является таким же неотъемлемым элементом группы безопасности котла, как манометр и предохранительный клапан.

Допускается закручивать автоматические воздушники за место кранов маевского, которые являются ручными клапанами для выпуска воздуха.

Вперёд >

Как работают вентиляционные клапаны?

Во многих типах контроля жидкости, связанных с потоком воды, прохождением воздуха через систему и предотвращением проблем с горячей водой и безопасностью воздуха, очень важно предотвратить попадание воздуха в систему. В этой ситуации вам может помочь только воздухоотводчик. Сегодня мы объясним функции, проблемы с использованием и решения, руководство по покупке и все необходимое о латунных воздухоотводчиках. Так что оставайся до последнего слова.

Проблемы в трубопроводах для существования воздуха

Распространенные проблемы и повреждения, возникающие при наличии воздуха в трубопроводах:

· Колебания потока и иногда засорение вплоть до остановки.

· Проблема с гидравлическим ударом , приводящая к повреждению водопроводной системы и принадлежностей.

· Коррозия, кавитация и шум внутри системы.

· Вода есть брызги в выходных трубах и кранах.

· Неправильное водоснабжение из-за неточных показаний счетчика и повышенных затрат на электроэнергию.

Надеюсь, теперь вы понимаете, насколько вредно присутствие воздуха для ваших трубопроводов. Итак, до того, как начнутся эти проблемы, убедитесь, что в вашей системе установлены вентиляционные клапаны для безопасности.

Теперь давайте обсудим латунные вентиляционные клапаны …

Что такое вентиляционный клапан?

Вентиляционный клапан представляет собой механический предохранительный клапан. используется для выпуска или удаления существующего воздуха из трубопровода подачи воды для предотвращения проблем с воздухом. Этот клапан также является автоматическим воздухоотводчиком, воздухоотводчиком для бутылок и клапаном выпуска воздуха (ARV).

Компоненты вентиляционного клапана

Внешне вентиляционный клапан выглядит как бутылка. Как и у любой бутылки, у есть пробка или крышка . Эта заглушка закрывает внутренние компоненты и обеспечивает легкое удаление. Кроме того, прямо в верхней части обложки есть маленькая шапочка штука. Этот колпачок удерживает внутренний механизм в поднятом состоянии. Если вы снимите крышку и нырнете внутрь, вы увидите пружину и систему блокировки .

После снятия заглушки вместе с ней выйдет и внутренний механизм. Это связано с тем, что рычажный механизм и поплавок прикреплены к пробке. Рычажный механизм здесь состоит из штифта и палочек, играющих роль уровня. Более того, он соединяется с запорной системой с одного конца и плавающей с другого. Наконец, поплавок имеет цилиндрическую или круглую форму и очень легкий вес .

Прежде всего, остальное, что вы можете увидеть снаружи клапана, это корпус клапана. А в нижней части корпуса резьбовая часть работает как вход.

Чертеж вентиляционного отверстия

Как он выпускает воздух (Выпуск воздуха для безопасности и защиты)

Лучшее в вентиляционном клапане то, что он работает автоматически без какой-либо помощи человека. И за этим стоит красивая физика . Давайте исследуем это.

Поскольку поплавок достаточно тяжелый для рычага, он удерживает его. В результате выпускной клапан или запирающая система остаются открытыми для прохождения воздуха. Но когда вода попадает в клапан, поплавок начинает плавать в воде и поднимается вверх по мере повышения уровня воды. Это опустит рычаг со стороны запирания и перекроет выпускное отверстие. Таким образом, вода не может пройти через выпускное отверстие, а воздух может.

Первоначальный воздух внутри труб перемещается к клапану, когда начинает течь вода. Так как поплавок опущен и выпускной клапан теперь открыт. Таким образом, воздух может быстро входить и выдыхаться через клапан . Далее, когда вода поступает в клапан и постепенно поднимается вверх, она толкает поплавок вверх и запирает выпускное отверстие. Но, если воздух снова попадает в клапан, он занимает некоторое пространство вверху, а толкает поплавок вниз . Поэтому выпускное отверстие немного открывается и выпускает этот воздух. Этот процесс непрерывно повторяется для выпуска воздуха из трубопроводов.

Размеры воздухоотводчиков

Где и как использовать

Латунные воздухоотводчики подходят практически для всех ирригационных или санитарных применений. Вы можете использовать его везде, где есть необходимость удаления воздуха из труб. Примерами являются водораспределение, водоочистные сооружения… горячее и холодное водоснабжение, гидроаккумуляторы, кондиционеры, бойлеры и многое другое.

Самое главное, помните, что эти клапаны должны оставаться в верхнем положении труб. Когда вода течет внутри трубок, воздух будет проходить в виде пузырьков. И пузыри всегда идут вверх . Так вот, если установить клапан где-то внизу, он не сможет захватить и выпустить воздух.

Общие проблемы и решения

Утечки и засорение являются наиболее распространенными проблемами вентиляционных клапанов. В случае проблем с утечкой вам необходимо отремонтировать или заменить их. А от засоров может помочь отличная чистка ; в противном случае единственным решением является замена на .

bigclivedotcom

Как очистить

Во-первых, убедитесь, что отключено питание этой линии. Во-вторых, возьмитесь за клапан рукой и поверните его против часовой стрелки, чтобы ослабить и снять его. Затем снимите заглушку или накройте крышкой, чтобы ослабить все ее компоненты. Затем промойте все детали. После этого соберите детали и установите их там, где они были раньше.

Вентиляционное отверстие из латуни

[Примечание: используйте обратный клапан на входе, чтобы предотвратить попадание грязи и засорение. ]

Как заменить

Замена необходима, если клапан протекает. Однако иногда простое изменение может обойтись без какой-либо замены. Это замена уплотнительного кольца.

Снимите клапан с трубопровода и снимите крышку. Вы увидите резиновую шайбу с уплотнительным кольцом под корпусом. Замените эту шайбу и переустановите тот же клапан. Надеюсь, это остановит утечку. Если нет, то идите на замену.

Для замены:

Снимите клапан так, как мы говорили вам ранее.
Нанесите немного тефлоновой ленты на резьбу нового клапана выпуска воздуха.
Установите , поместив и повернув по часовой стрелке на резьбу.

Руководство по выбору воздухоотводчиков

Не все типы и размеры воздухоотводчиков подходит для всех приложений. Таким образом, вам нужно рассмотреть каждую мелочь, чтобы выбрать наиболее подходящий вариант для вашей системы. Доступны следующие варианты:

ü Материал корпуса и крышки: Лучше всего латунь. Однако также доступны нержавеющая сталь, бронза и чугун.

Вентиляционные клапаны

1. Материал поплавка: Нержавеющая сталь, полипропилен.

2. Отделка корпуса: Пескоструйная обработка, покрытие никелем, хромом и золотом.

3. Размер резьбы : 1/2″, 1/4″, 3/8″, 1″.

4. Температура: от -10°C до 120°C.

5. Давление: 0,1 МПа – 1 МПа.

6. Торцевое соединение: Винтовое с резьбой BSP и NPT.

Вы можете подобрать готовые латунные воздухоотводчики или настроить любой из этих вариантов для своего применения. Мы, Plumberstar, всегда готовы помочь вам в этом. Мы также предлагаем OEM и ODM. Свяжитесь с нами по номеру для получения дополнительных запросов.

Что такое воздушный клапан и как он работает?

01 Что вызывает воздух в водопроводных трубах?
02 Как образуется вакуум в трубе?
03 Каковы последствия наличия воздуха и вакуума в трубопроводах?
04 Что такое воздушный клапан?
05 Где установить воздушные клапаны?

Воздушные клапаны являются неотъемлемой частью водопроводных сетей. Будь то водопроводная или канализационная магистраль, вы обязательно найдете там воздушный клапан. Итак, что такое воздушные клапаны? Какую функцию выполняют воздушные клапаны в критической инфраструктуре трубопроводов? Эта статья ответит на эти вопросы и даст вам больше технических знаний о воздушных клапанах.

Что вызывает воздух в водопроводных трубах?

Воздух и вакуум, образующиеся в водопроводе, могут привести к серьезным проблемам в работе и даже к драматическим последствиям. Воздух может попасть в систему трубопроводов несколькими путями:

Пустые трубопроводы

Неиспользуемые трубопроводы заполнены воздухом. Большая его часть удаляется при запуске, но некоторые воздушные карманы могут оставаться в системе.
Воздух в жидкости
В зависимости от температуры и давления такие жидкости, как вода, могут содержать захваченный или растворенный воздух. Во время течения жидкости она отделяется от жидкости и может застрять в верхних точках системы. Кроме того, в трубопроводах, транспортирующих сточные воды, жидкие отходы могут вступать в химические реакции и превращаться в газы, которые могут попасть в систему сточных вод.
Механическое оборудование
Воздух также может попасть в трубопровод через механические системы, такие как насосы, соединения труб, клапаны и т. д. Утечки или дефекты уплотнений в этих компонентах могут привести к проникновению воздуха в систему трубопроводов

Как образуется вакуум в трубе?

Вакуум в трубопроводах возникает, когда давление в трубопроводе падает ниже атмосферного давления. Вакуумы могут возникать из-за резких изменений скорости протекающей жидкости. Например:

При слишком быстром отключении насосов
При внезапном закрытии клапанов
Неправильное опорожнение участков трубопровода

Каковы последствия наличия воздуха и вакуума в трубопроводах?

Воздух и вакуум, образующиеся в трубопроводе, могут серьезно повлиять на работу трубопровода. Вот некоторые из этих последствий:

Снижение эффективности откачки: Воздух в трубопроводах может снизить эффективность насосной системы. Воздух, захваченный в верхних точках системы, блокирует поток, увеличивая напор и, следовательно, энергию, необходимую для возникновения потока.
Коррозия трубопровода: В зависимости от температуры трубопровода кислород в захваченном воздухе может быть сильным коррозионным агентом. Кислород постепенно окисляет металл, что приводит к ржавчине, закупорке и разрушению конструкции трубы.
Неисправные измерительные и контрольно-измерительные устройства: Воздушные карманы и вакуум могут вызвать проблемы с устройствами измерения и контроля расхода. Они влияют на способность устройств точно измерять и контролировать поток.
Пневматический молот: Если в трубе имеется воздушный карман, вокруг места закупорки создается давление. Давление воды, вращающейся вокруг этого засора, посылает вибрации по всей трубе. Эта вибрация, известная как воздушный молот, может потенциально повредить важные приспособления.
Отказ трубы: Вакуум может привести к катастрофическим отказам трубопроводов. При наличии значительного вакуума труба может сжаться внутрь из-за разницы давлений по обеим сторонам стенок трубы.

Трубка с инкрустацией

Что такое воздушный клапан?

Как предотвратить образование воздуха и/или вакуума в системах водоснабжения? Решением может стать воздушный клапан, специальное гидромеханическое устройство управления потоком, позволяющее дозировать поток жидкости в одном или обоих направлениях. Его функция на трубопроводе заключается в выпуске скопившихся газов или впуске воздуха в трубопровод во время заполнения, слива или эксплуатации систем трубопроводов для жидкостей.

Автоматический воздушный клапан: принцип работы

Где установить воздушные клапаны?

Выбор правильного места для установки воздушного клапана очень важен. Для достижения максимальной эффективности воздушные клапаны размещаются в стратегически важных местах на участке трубопровода. Для надлежащей аэрации и вентиляции систем водоснабжения и водоотведения необходимы воздушные клапаны в следующих точках:

Максимальные высокие точки

Пузырьки воздуха накапливаются и образуют воздушные карманы, которые застревают в самых высоких точках системы. Размещение воздушных клапанов здесь помогает вентилировать воздушные карманы в атмосферу.
Клапан Требуется: Клапан выпуска воздуха / комбинированный клапан.

Временные высокие точки

Локальные высокие точки также могут служить местом скопления пузырьков воздуха. Воздушный клапан здесь выпускает пузырьки в атмосферу.
Клапан Требуется: Клапан выпуска воздуха/комбинированный клапан.

Длинные поднимающиеся или опускающиеся участки трубы

Смещенные воздушные карманы могут стекать вниз по течению и образовывать более крупные воздушные карманы в верхней части трубы. Кроме того, быстрый поток в участках трубы с наклоном вниз может образовать вакуум. Как правило, воздушные клапаны и вакуумные клапаны должны устанавливаться через каждые 800 м на длинных участках трубопровода для надлежащей вентиляции и втягивания воздуха в систему.

Длинные поднимающиеся или опускающиеся участки трубы

Смещенные воздушные карманы могут течь вниз по течению и образовывать большие воздушные карманы в верхней части трубы. Кроме того, быстрый поток в участках трубы с наклоном вниз может образовать вакуум. Как правило, воздушные клапаны и вакуумные клапаны должны устанавливаться через каждые 800 м на длинных участках трубопровода для надлежащей вентиляции и втягивания воздуха в систему.

После быстрого закрытия клапанов

Когда клапаны внезапно перекрываются, за клапаном может образоваться вакуум из-за импульса потока. Для нормального функционирования трубы необходимо сбросить отрицательное давление, впуская воздух в трубу.

После устройств дросселирования/ускорения потока

После устройств дросселирования потока, таких как турбины или регулирующие клапаны, перепады давления и скорости могут привести к образованию вакуума. Воздушно-вакуумные клапаны необходимы рядом с этими устройствами для всасывания воздуха в систему. Устройства для увеличения потока, такие как насосы и уменьшенные секции труб, также втягивают пузырьки воздуха в поток. Клапаны выпуска воздуха должны быть установлены после этих устройств для вентиляции этих воздушных карманов.

Наконец, всегда устанавливайте воздушные клапаны в доступных, хорошо проветриваемых местах. Это гарантирует, что у них всегда будет достаточно воздуха для всасывания в системы, а выходящий воздух имеет выход. Кроме того, это облегчает доступ к клапанам для обслуживания.

Принцип работы воздушного клапана с одним отверстием

Из этой статьи мы узнали, что воздух, скапливающийся в водопроводной магистрали, может представлять значительную угрозу для всей системы. В следующей статье мы расскажем вам о видах воздушных клапанов, а также объясним, как правильно выбрать воздушный клапан.
