Ручной фрезер по дереву, приспособления для ручного фрезера

Ручной фрезер по дереву по праву считается одним из самых востребованных инструментов домашнего мастера. Причем смысловой упор мы здесь подчеркнуто сделаем на слове «мастер». Как правило, вопрос о его приобретении становится тогда, когда исчерпаны возможности другого ручного инструмента по обработке древесины, включительно с электрическими его собратьями.

А между тем, возможности ручного фрезера по дереву, даже при самом примитивном его применении, впечатляют. Даже самые простые модели позволяют выполнить огромное количество видов работ. Но прежде, поговорим об их основных технических характеристиках и конструктивных особенностях, чтобы помочь вам сориентироваться в выборе инструмента.

Основные технические различия и выбор фрезера для домашних работ

Очевидно, что любой электрический инструмент в первую очередь будет отличаться друг от друга мощностью. Не вдаваясь в ненужные для данной статьи подробности, скажем, что инструмент от 1000 Вт и выше уже можно отнести к разряду полупрофессиональных или профессиональных, что в быту может пригодиться очень редко. Такие устройства могут весить больше 6 кг, их мощность достигает 2,3 кВт.

Существуют также специализированные фрезеры (кромочные, штанговые, для определенных видов материалов), с заданными параметрами для производства узконаправленных операций. Но нас – домашних мастеров, в первую очередь должен заинтересовать более универсальный инструмент. Таковым является погружной подвижный штанговый фрезер. Будет неплохо, если он имеет плавную или пошаговую регулировку скорости и работает с фрезами диаметром не менее 8 мм.

Такие аппараты предназначены для выполнения универсального набора работ:

• профилирование кромки;
• выборка четверти;
• изготовление шипов и пазов, шлицов, фальцев;
• получение отверстий различной конфигурации;

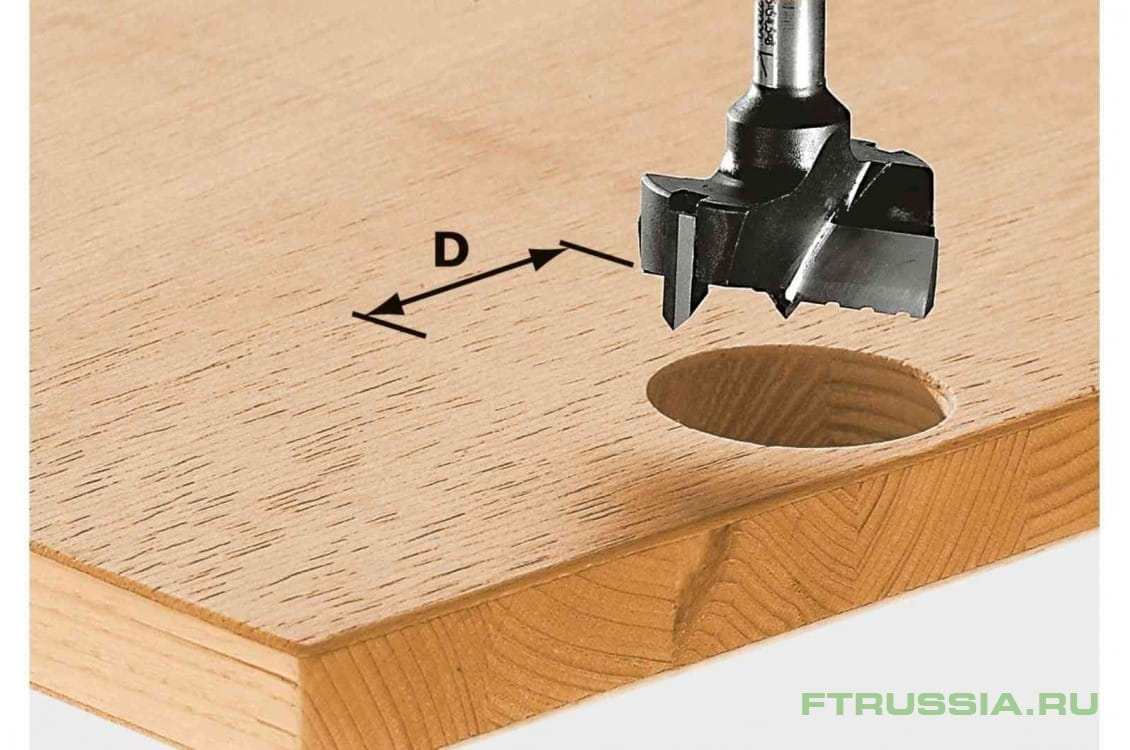

• подготовка посадочных мест для мебельной и иной фурнитуры;
• художественная обработка древесины, в том числе пространственная.

А если их снабдить определенным набором приспособлений для ручного фрезера, большинство из которых вы сможете изготовить своими руками в домашней мастерской, то этот, и так не маленький список профильных работ сможет радикально увеличиться.

Об этом мы постараемся кратко, но содержательно, рассказать вам в этой статье. Но сначала рассмотрим основные узлы инструмента:

1. Голова фрезера конструктивно значительно проще, чем аналогичный узел у большинства электроинструментов. Собственно – это электродвигатель с цанговым зажимом для фрез. Иногда с регулятором оборотов. Отсутствие всяких редукторов и передач делает ее очень надежным узлом инструмента.
2. Подошва фрезера – она же его опорная площадка изготавливается из штампованного металла, отливается из алюминиевого сплава или качественного пластика. Первый вариант самый недорогой, но лучше не пожалеть денег на другие. От ее основательности и точности исполнения зависит точность и качество всех видов работ выполняемых фрезером. На ней крепятся все упоры и направляющие, расположены места креплений различных приспособлений. В том числе и штангового механизма.
3. Штанговый механизм – главный функциональный узел фрезера. Он регулирует глубину погружения фрезы. От точности и надежности его исполнения зависит не только удобство работы, но и долговечность фрезера. Это наиболее изнашиваемый узел, он требует регулярного ухода и смазки.

Несколько практических советов при выборе фрезера:

• не гонитесь за большой мощностью, но не берите откровенно слабый инструмент, нормальный диапазон мощности домашнего фрезера 800 – 1300 Вт;
• обратите внимание на реальную глубину погружения фрезы – это определит максимальную глубину паза, который можно будет получить при помощи данного инструмента;
• лучший зажим для фрез – конусная цанга;
• лучший выключатель – с фиксирующей кнопкой;
• длина шнура питания не должна быть маленькой;
• отсутствие люфтов и плавность работы штангового механизма – залог долговечности инструмента.

И еще один немаловажный фактор, который мы специально вынесли из перечня советов в отдельное предложение. Это наличие хорошей ремонтной базы для инструментов данного производителя в вашем регионе.

Простейшие приспособления для ручного фрезера

Для расширения возможностей и удобства работы ручным фрезером существует достаточно большое количество несложных приспособлений. Иногда они идут в комплекте с фрезером, некоторые являются конструктивными особенностями того или иного типа инструмента. И в первую очередь это параллельный упор, идущий в комплекте почти со всеми ручными фрезерами, но и в первую очередь дорабатываемым домашними умельцами под конкретные виды работ.

Самым простым, чаще всего изготавливаемым приспособлением, является накладка на подошву круглой формы. Большинство фрезеров имеют две параллельные кромки, упрощающие конструкцию упоров для обработки прямолинейных заготовок, что при работе с накладными шаблонами требует четкого позиционирования инструмента. Несложная круглая накладка на подошву позволит эту процедуру сделать абсолютно простой.

При ее использовании важно выставить верхний шаблон на расстоянии от края накладки до режущей кромки фрезы и нужную глубину погружения.

Следующим по частоте изготовления своими руками является приспособление для фрезерования окружностей. Правда, это можно достичь и с применением предыдущего приспособления, но только при наличии заранее изготовленного шаблона, Но, лучше все же, один раз потратить время на универсальный инструментарий и пользоваться им долгие годы.

Из первого и второго фото понятен принцип работы данного устройства, а конструктивных подходов к его реализации множество. Все это вариации на тему циркуля. Можно делать отдельное приспособление, а можно использовать, к примеру, штанги параллельного упора вашего фрезера.

К разряду простейших приспособлений для фрезера можно отнести приспособление, часто называемое лыжами.

Оно позволяет отчасти заменить рейсмус или произвести шлифовку изделия. Главное, чтобы была обеспечена жесткость конструкции.

Согласитесь, что приспособление с упорами, показанные на фото ниже радикально упрощает процедуру получения глубоких выборок в узком материале, таких как пазы для врезки замков и защелок,

а приспособление для получения параллельных пазов столь же не сложно в изготовлении, сколь так же упрощает этот вид работ.

Тем более что они оба могут быть изготовлены на одной платформе – накладке на подошву. В этом перечне также достойное место займут шаблоны для однотипных фрезерных работ, используемые в сочетании с фрезами, оснащенными упорными подшипниками.

И здесь самое время несколько слов сказать о фрезах.

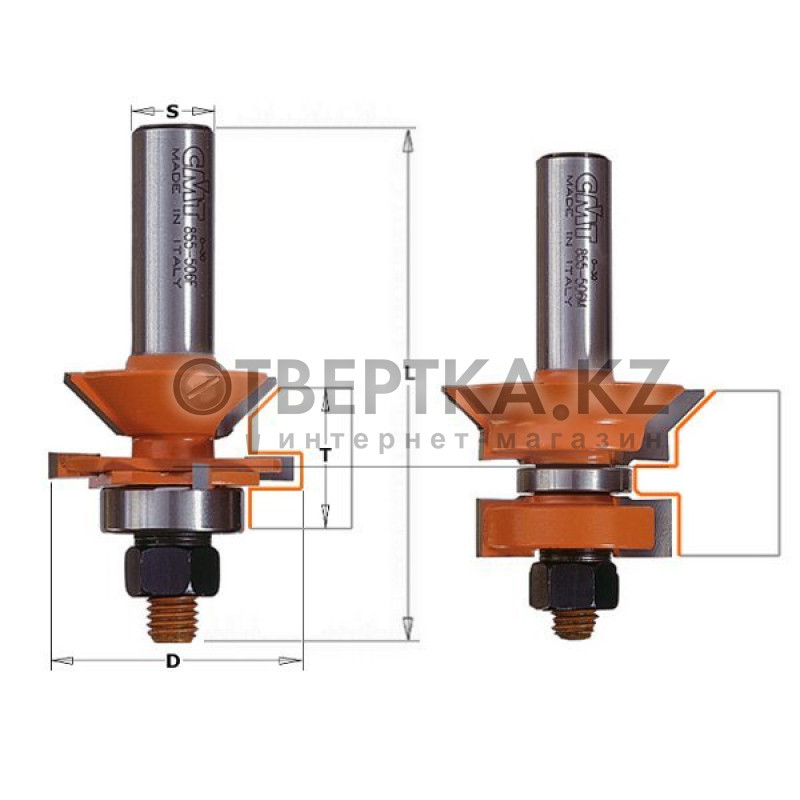

Фрезы для ручных фрезеров по дереву

Универсальность данного инструмента в первую очередь достигается за счет разнообразия оснастки – фрез. Поэтому, не уделить им чуточку внимания, мы не имеем права.

Конструктивно фрезы бывают:

• монолитными;
• сборными;
• со сменными лезвиями.

А по разновидностям выполняемых работ они имеют значительно большие различия. Мы упомянем об основных из них:

пазовые – для изготовления пазов разной формы;

профильные фрезы с опорным подшипником или без;

галтельные фрезы – служат для получения U-образных выемок на детали различной глубины и конфигурации;

фальцевые и кромочные, иногда совмещающие в себе обе функции – для обработки краев изделия;

комбинированные.

Высокотехнологичные приспособления для ручного фрезера

И даже среди них есть приспособления собранные своими руками, позволяющие без особых трудозатрат значительно расширить перечень выполняемых фрезером работ или значительно упростить их проведение.

На таком незамысловатом устройстве легко обрабатывать кромки погонажных деталей. А если его слегка модернизировать, то и выбирать глубокие пазы, ограниченные по длине. Вы можете сразу изготовить более универсальный станок для выполнения множества функций, а можете обойтись более простой конструкцией со строго заданным перечнем вспомогательных функций, либо даже призванным унифицировать лишь одну операцию.

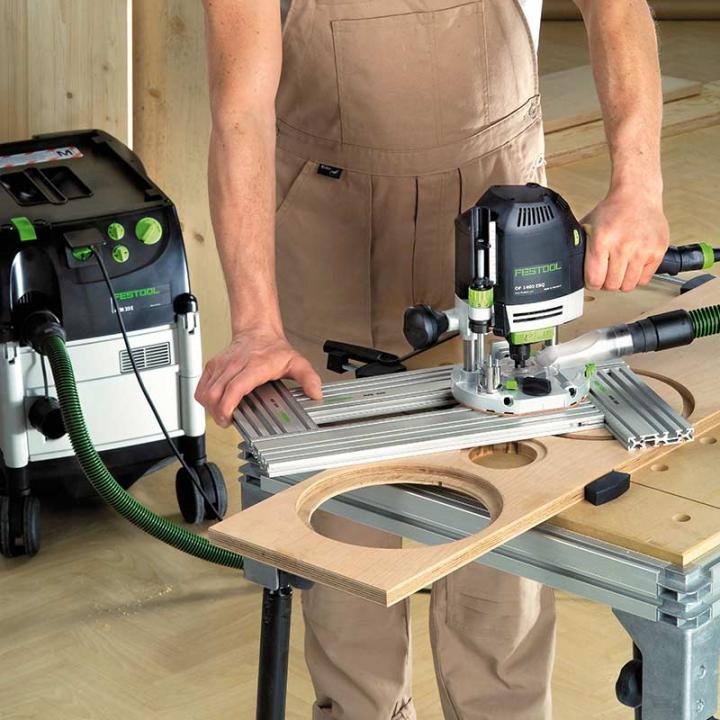

Есть также готовые промышленные образцы приспособлений для более точной и комфортной работы ручным фрезером по дереву с функцией ограничения перемещения инструмента в горизонтальной плоскости.

При желании такое приспособление можно изготовить своими руками, использовав мебельные направляющие помощнее. Оно будет незаменимо в некоторых видах фрезерных работ, особенно при выборке четвертей и пазов в крупногабаритных деталях, таких как элементы каркасного дома, деревянные малые архитектурные формы прочее. Часто для подобных видов работ домашние мастера изготавливают упрощенные формы такого приспособления.

Более сложным видом приспособления для ручного фрезера есть министанок для получения круглых форм. Но если у вас нет доступа к полноценному токарному станку, а вам необходимо изготовить не только полтора десятка балясин для лестницы, но и оградить балкон или террасу, то изготовление подобного устройства окупится с лихвой. Тем более что, использовав галтельную фрезу с интересным профилем, рассчитав промежутки по зубьям оборотной шестерни, в этом приспособлении также легко получить фигурные продольные пазы.

Ну, или на худой конец, сконструируйте что-то похожее на приспособление, изображенное на следующее фото. Здесь главное – идея – получение круглого погонажа при помощи ручного фрезера, а ее воплощение достаточно многовариантно. Кстати, если придумаете свою конструкцию – предлагайте, обсудим и поделимся ею с посетителями нашего сайта.

И напоследок можем предложить вашему вниманию два самых высокотехнологичных приспособления для фрезера. Они предназначены для изготовления серии изделий по шаблону. Первое имеет 2 степени свободы и позволяет копировать деталь в одной плоскости.

Второе же ею не ограничивается.

Понятно, что для получения точной копии объемной модели, придется ее в процессе работы поворачивать и многократно взаимно позиционировать с ней заготовку, но для людей творческих – это не самая невыполнимая задача. Понятно, что при самостоятельном изготовлении подобного приспособления вы предусмотрите крепление именно для своего фрезера и скорректируете прочность конструкции под его вес. Но результат работы того стоит.

Еще проще объемное копирование происходит по барельефным моделям. При создании приспособления для него важно обеспечить плавное и свободное перемещение фрезера в трех плоскостях и жесткость связи от копира до кончика пальчиковой фрезы.

А для изготовления каннелюр на деревянной колонне вовсе не обязательно использовать токарный станок, есть варианты попроще, но неизменной остается одна составляющая процесса – ручной фрезер для работ по дереву.

Остается добавить, что не только по дереву. Этот чудо-инструмент с легкостью справляется с большинством видов пластмасс и даже алюминием.

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами 😉

Рекомендуем другие статьи по теме

виды, особенности работы, выбор модели

Для проведения многих работа в столярной мастерской требуется фрезер. В последнее время большое распространение получили варианты исполнения с электрическим приводом, так как их применение позволяет максимально автоматизировать процесс и уменьшить количество требующегося время на обработку. Несмотря на это ручной фрезер по дереву также весьма распространен, так как позволяет получить более сложные поверхности. Довольно часто проводится резьба по дереву ручным фрезером. Рассматриваемый инструмент выбирается в том случае, если нужно научиться работать с деревом. Стоит учитывать, что в продаже встречается просто огромное количество вариантов исполнения этого инструмента, каждый обладает своими определенными особенностями. К примеру, фигурная резьба по дереву фрезером проводится при тщательном подборе наиболее подходящего инструмента. Рассмотрим все особенности его выбора подробнее.

Ручной фрезер по дереву

Принцип работы оборудования

Принцип работы во многом зависит от вида выбранного инструмента. Большое распространение получил вертикальный фрезер по дереву, который можно считать универсальным инструментом, подходящим для самых различных случаев применения. Ручной фрезерный станок по дереву обладает следующими особенностями:

1. Конструкция достаточно проста, оснастка крепится на валу электродвигателя. Фреза выполняет механическую обработку поверхности за счет наличия режущей кромки.
2. Рассматриваемый инструмент представлен конструкцией, у которой вращение передается от вала двигателя напрямую. Другими словами, отсутствуют шестерни и ременная передача. За счет этого фрезерование ускоряется, так как раскручивание инструмента требуется немного времени.
3. Корпус фрезера может передвигаться по специальным направляющим относительно заготовки. Опорная платформа жестко фиксируется на основании. За счет этого возможности ручного фрезера по дереву существенно увеличиваются.

Работа ручным фрезером по дереву упрощается за счет установки специального упора, который позволяет регулировать глубину врезания фрезы. При опускании конструкции режущий инструмент плавно врезается в дерево. Перемещение фрезера по дереву может проводиться в горизонтальном направлении.

Работа ручным фрезером по дереву

Классическая конструкция состоит из следующих элементов:

1. Цанговый зажим, применяемый для зажима режущего инструмента.
2. Опорная платформа, предназначенная для базирования фрезера по дереву.
3. Ограничитель глубины врезания ступенчатого типа.
4. Ручка захвата, применяемая для управления инструментом.
5. Вертикальный упор.
6. Регулятор для указания числа оборотов.
7. Ручка, которая позволяет с высокой точностью настраивать глубину врезания.
8. Корпус с электрическим двигателем.
9. Ручка, предназначенная для параллельной регулировки расположения упора.
10. Параллельный упор.
11. Затяжной рычаг.
12. Кнопка, отвечающая за включение и выключение инструмента.
13. Направляющие штанги.

Устройство ручного фрезера

Производством рассматриваемого инструмента занимаются самые различные компании. Популярность бренда во многом определяет качество фрезера по дереву и его срок службы.

Разновидности ручных фрезерных станков

Изначально фрезер ручной применялся исключительно для работы с древесиной. Сегодня можно встретить просто огромное количество вариантов исполнения этого инструмента, к примеру, некоторые используются для обработки натурального или искусственного камня, другие – металлов и пластика. Универсальный фрезер применяется для выполнения различных столярных работ, которые связаны с получением мебели или декоративных изделий сложной формы. Он может использоваться для проведения следующих операций:

1. Образования пазов, шипов, фальцев и других углублений в материале с определенной формой. Погружной фрезер весьма распространен, так как подходит для выполнения самых различных технологических задач.
2. Выборка четверти проводится также довольно часто при изготовлении различных изделий из дерева.
3. Очень часто столярные работы предусматривают создание посадочных мест для замков или различной фурнитуры. Сделать подходящее отверстие или выемку качественно без подходящего фрезера по дереву практически невозможно.
4. Профилирование кромки по прямой или кривой траектории. Можно встретить в продаже кромочный фрезер, которые идеально подходит для рассматриваемой задачи.
5. Высверливание отверстий. Для получения отверстий в древесине фрезерные машины применяются крайне редко, так как для этого лучше всего подходит сверлильный станок. Однако, если отверстие имеет смещенную ось или необычную форму, то именно рассматриваемый фрезер по дереву подходит больше других.
6. Подгонка соединяемых деталей. При выполнении столярных работ довольно часто нужно выполнить соединение отдельных элементов. Для того чтобы они идеально прилегали друг к другу следует проводить точную обработку торцевых поверхностей.
7. Выравнивание контура при черновой обработке. Электрический фрезер может применяться для черновой обработки поверхности, получения заданной формы. Этот инструмент предназначен для снятия большого количества материала.
8. Создание декоративной резьбы. В некоторых случаях отделка поверхности предусматривает создание декоративной резьбы, которая предназначена лишь для украшения.

Виды фрез для ручного фрезера

Виды фрез для ручного фрезера

Рассматривая виды фрезеров, стоит учитывать, что они классифицируются прежде всего по предназначению или сфере применения. Некоторые характеризуются универсальностью, другие подходят лишь для выполнения сложных и необычных операций. Классификация выглядит следующим образом:

1. Погружной или вертикальный – разновидность инструмента, которая применяется для получения различных отверстий и пазов, а также снятия фаски и фрезерования замкнутого контура. Данный вариант исполнения получил широкое распространение, применяется как в домашней мастерской, так и в промышленных цехах.
2. Кромочный или триммер – вариант исполнения, который предназначен для выборки паза, снятия фаски, вырезания неглубоких выемок сложной формы. Данный фрезер по дереву характеризуется тем, что может применяться для работы с материалом покрытым шпоном или ламинатом. Специалисты отмечают, что этот вариант исполнения целесообразно приобретать только в случае каждодневного использования.
3. Ротационный – инструмент, используемый для получения отверстий в дереве, керамике или гипсокартоне. Отличительной особенностью назовем то, что этот вариант исполнения позволяет контролировать глубину создаваемых отверстий с высокой точностью.
4. Ламельный применяется исключительно для выборки пазов.
5. Присадочный инструмент встречается крайне редко, так как применяется для получения парных отверстий.

Электрофрезеры применяются для существенного ускорения процесса обработки. Однако, в некоторых случаях без ручного приспособления практически не обойтись. Современный электрический мотор может иметь различный показатель оборотов, для чего устанавливаются специальные регуляторы.

Рекомендации по выбору ручного фрезера

Фрезерный станок по дереву для домашней мастерской можно выбрать при учете нескольких основных моментов. Наиболее важным назовем мощность:

1. Этот параметр во многом определяет то, какими возможностями обладает инструмент. Не всегда лучший фрезер обладает высокой мощностью. Следует учитывать, что для качественного проведения работы выбирают устройство с возможностью регулировки показателя мощности в определенном диапазоне. При повышении мощности агрегата увеличивается максимальный допустимый диаметр и длины фрезы. Кроме этого, большая мощность позволяет проводить беспрерывную работу на протяжении более длительного периода. С увеличением мощности устройства существенно повышается масса устройства, а также габариты двигателя. С повышением мощности увеличивается показатель энергопотребления. Конечно, профессиональный фрезер по дереву обладает более высокой мощностью.
2. Осуществляя выбор по рассматриваемому показателю, следует уделить внимание классификации оборудования на три группы: легкие при мощности 750 Вт, средние с показателем мощности до 1500 Вт, тяжелые со значением мощности от 1500 до 2300 Вт. Первый тип имеет вес 2-3 килограмма, второй – около 5 кг, третий – чуть больше 6 кг. Стоит учитывать, что вес во многом определяет комфорт во время проведения работы. Для регулярных работ рекомендуется выбирать устройство, которое имеет мощность около 1500 Вт. Этого вполне достаточно для длительной работы. Маленький ручной фрезер подойдет для выполнения сложной работы по образованию рисунка на поверхности.

Ручной фрезерный станок

При рассмотрении того, как выбрать фрезер по дереву, следует уделить внимание скорости вращения шпинделя. Можно купить фрезер для дома с учетом следующей информации:

1. С увеличением скорости вращения шпинделя существенно повышается качество проводимой работы. Однако, в некоторых случаях приходится работать на небольших оборотах. Примером можно назвать случай работы с пластмассой или другим подобным материалом. Слишком высокая скорость вращения приводит к тому, что материал начинает нагреваться и терять свои свойства.
2. В некоторых моделях установлен регулятор, позволяющий выбирать скорость вращения режущего инструмента в диапазоне от 20 до 30 тысяч оборотов в минуту. Есть и более медленные модели, а также профессиональные варианты, которые могут работать при скорости вращения до 35 тысяч об/мин.
3. Не стоит забывать о том, что скорость вращения инструмента выбирается в зависимости от его диаметрального размера. Слишком высокий показатель может привести к нагреву поверхности.

Рекомендуется выбирать модели, которые имеют регулятор скорости вращения фрезы. За счет этого существенно расширяется область применения устройства.

Следующий критерий выбора заключается в показателе хода фрезы. Это связано со следующими особенностями:

1. Показатель определяет возможную глубину фрезерования, от которой зависит функциональность фрезера по дереву.
2. У моделей, предназначенных для бытового применения, показатель рабочего хода составляет 20-50 мм. У мощных моделей, которые подходят для профессионального применения, показатель составляет 70-80 мм. С увеличением значения фреза может врезаться намного глубже.
3. Устройство может иметь элемент регулировки глубины врезания. Стоит учитывать, что некоторые пазы обрабатываются в несколько проходов. Именно поэтому шаг регулировки может варьироваться в большом диапазоне.

Не стоит забывать о том, что есть и дополнительные функции, которыми может обладать устройство. Примером назовем нижеприведенную информацию:

1. Константная электроника. При углублении фрезы в материал ее скорость существенно снижается. За счет этого падает и качество обработки. Специальное устройство позволяет компенсировать подобное падение скорости, за счет чего качество обработки существенно повышается.
2. Плавный пуск. Опция плавного пуска позволяет исключить вероятность, того что устройство перегрузит электрическую сеть. За счет опции плавного пуска устройство служит намного дольше.
3. Система защиты от перегрузки. Есть вероятность, что во время работы возникнет серьезная нагрузка. Она приведет к перегреву установленного мотора. Профессиональное оборудование оснащается системой защиты от перегрева, за счет чего инструмент прослужит намного дольше.
4. Защита от непреднамеренного пуска. Она представлена кнопкой, которая позволяет исключить вероятность незапланированного пуска фрезы. При стационарном применении инструмента без этой опции практически не обойтись.

При выборе фрезы уделяется внимание также следующим моментам:

1. Подошва. При применении фрезера по дереву он базируется на специальной подошве. Именно поэтому рассматриваемому конструктивному элементу следует уделять больше всего внимания. При изготовлении подошвы применяется литой или штампованный металл. Литая платформа характеризуется более высоким качеством, за счет чего упрощается поставленная задача по выполнению работы. Штампованные варианты подошвы, как правило, устанавливаются на недорогие виды инструмента. Диаметр отверстия в подошве определяет то, какого диаметра фреза может использоваться при работе.
2. Штанговый механизм также является важным элементом конструкции. От этого конструктивного элемента зависит то, как плавно будет двигаться фреза. Качественный штанговый механизм исключает вероятность появления люфта или перекосов. Вертикальный упор определяет то, насколько инструмент может углубляться в обрабатываемый материал.
3. Узел крепления оснастки. Оснастка крепится на шпинделе с помощью специального цангового патрона. От его качества также зависит то, какими эксплуатационными свойствами будет обладать фрезер по дереву.

Кроме этого, уделяется внимание отзывам покупателя о качестве оборудования. Для этого можно изучить комментарии на различных сервисах. Специалисты рекомендуют уделять внимание и популярности бренда.

Правила эксплуатации

Работа на ручном фрезере по дереву требует наличия определенных навыков. К примеру, для управления фрезой по сложному контуру применяется специальный шаблон. Среди особенностей правил эксплуатации отметим следующие моменты:

1. Фрезерование дерева должно проводиться только при надетых защитных очках
2. Узоры ручным фрезером по дереву получить можно только при наличии соответствующего опыта.
3. Нельзя допускать перегрев устройства.
4. Не допускается попадание посторонних предметов в зону резания.

Работа фрезером по дереву предусматривает выбор наиболее подходящих показателей скорости вращения фрезы и величины подачи. Это связан с тем, что древесина не терпит перегрева и при высокой скорости может даже загореться. Обработка кромки должна проводиться при применении специальной разновидности инструмента.

В заключение отметим, что важно уделить внимание бренду оборудования. Это определяет то, насколько качественным получается конструкция, как долго она прослужит и какими будет обладать эксплуатационными качествами. Большей популярностью пользуются устройства немецких производителей, так как они гарантируют высокое качество и длительный срок службы оборудования.

Как обеспечить идеальные условия для работы ручным фрезером по дереву

Для тех, кто стремится в совершенстве овладеть навыками в столярном деле, самый важный этап — это работа ручным фрезером по дереву. С помощью этого инструмента можно без особых усилий не только изготавливать столярные изделия очень высокого качества, но и создавать настоящие шедевры. Для этого надо освоить навыки работы на этом станке и грамотно организовать рабочее место.

Как выбрать фрезер ручной

При умелом обращении этот универсальный станок будет незаменимым помощником. Поэтому при покупке важно знать, как выбрать фрезер ручной, чтобы он соответствовал всем запросам в дальнейшей его эксплуатации.

Возможности у ручных фрезеров большие: профилирование кромок, шлифование, высверливание отверстий, подготовка мест для фурнитуры, выполнение черновых заготовок, резьба по дереву, гравировка и др.

Подразделяются ручные фрезеры на три вида:

• верхние — неподвижные, для пользования которыми необходим профессиональный опыт, и наружные, самые популярные, потому что доступны в эксплуатации даже новичкам;
• кромочные предназначены для снятия фасок и обработки кромок;
• ламельные — для создания пазов, соединяющих детали.

Важные характеристики при выборе фрезера:

• мощность инструмента;
• скорость оборотов;
• особенности устройства включения питания;
• конусовидные цанги лучше выбирать из закалённой стали — они более долговечны и удобны в работе;
• необходим встроенный шлюз для удаления пыли;
• важным компонентом является подошва, которая должна быть литой и закрываться деревянной или пластиковой накладкой;
• от устройства штангового механизма зависит функциональность и производительность инструмента;
• необходимо наличие вспомогательных деталей — втулок, угловых упоров и др.

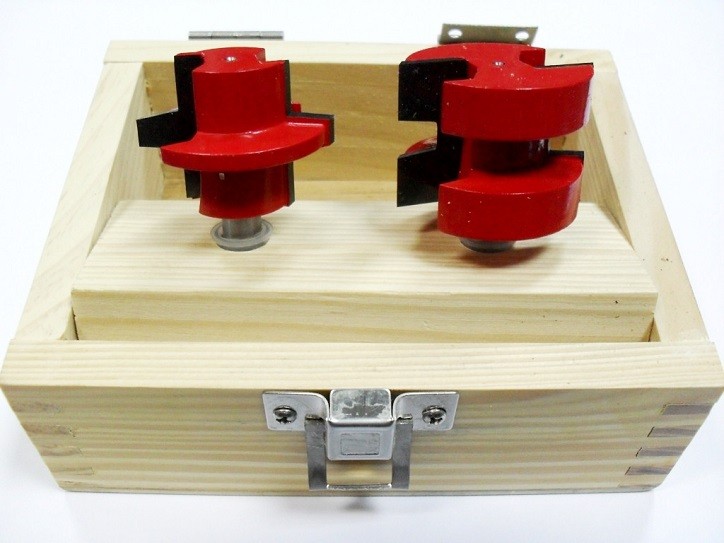

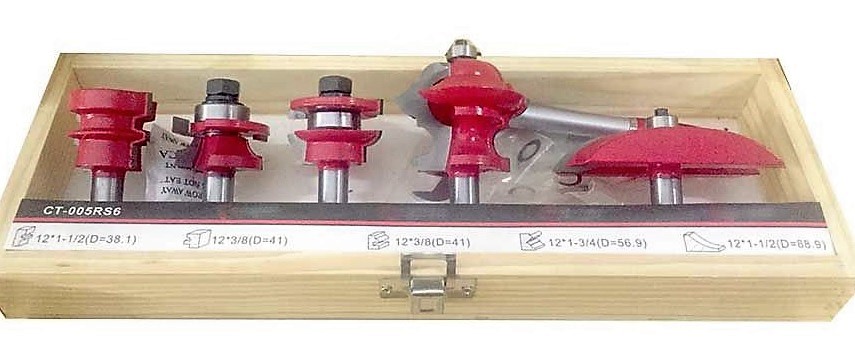

Набор фрез по дереву

Обработка на этом станке происходит с помощью фрез, состоящих из цилиндрических хвостовиков и режущих частей. Фрезы выпускаются различных размеров, конструкций, форм режущих кромок, изготавливаются из разных сплавов. В наличии должен быть хотя бы минимальный набор фрез для ручного фрезера.

Самые распространённые фрезы:

• профильные создают фигурные профили;
• калевочные закругляют кромки;
• конусные скашивают кромки;
• дисковые вырезают горизонтальные пазы;
• галтельные используются для декоративной обработки краёв;
• фальцевые — для фрезерования четвертей;
• «ласточкин хвост» — для устройства шиповых соединений.

Дополнительные приспособления для ручного фрезера

Для выполнения полноценной работы на этом станке нужны и приспособления для ручного фрезера. К самым необходимым относятся:

• параллельный упор (почти всегда имеется в комплекте), который обеспечивает прямолинейное движение фрезы по отношению к базовой поверхности;
• направляющая шина, которую в отличие от параллельного упора можно устанавливать под любым углом;
• шаблоны и копировальные кольца, которые обеспечивают нужную траекторию движения фрезы;
• приспособления для изготовления пазов;
• устройство для изготовления столбов, балясин и др.;
• шипорезные приспособления для создания шиповых соединений.

Стол для ручного фрезера

Использование ручного фрезера как стационарного оборудования намного расширяет возможности при изготовлении изделий из дерева. Правильно установленный стол для ручного фрезера позволит создать такие условия. Стол должен иметь надёжные крепёжные точки, систему для регулировки высоты, обеспечивать идеальную видимость.

Работа ручным фрезером по дереву, примеры работы с фото

При наличии фрезерного станка реально упрощаются работы по врезке петель, формированию сложных отверстий, выемок, резьбы по дереву и т.д. Но это совсем не означает, что необходимо иметь профессиональное и дорогое оборудование: достаточно иметь простое ручное приспособление.

Единственное, что нужно – это уметь элементарно обращаться с деревом и пользоваться электроинструментами. Кроме этого, нужно иметь желание, иначе без этого никогда не будет результата. Те, у кого желания поработать нет, те просто покупают мебель или нанимают мастеров, чтобы, например, установить новую дверь и врезать замки. Любая работа, тем более с электроинструментом требует определенных знаний, и особенно техники безопасности.

Зачем нужен фрезерный станок?

Фрезерное устройство предназначается для обработки как дерева, так и металла. С его помощью, удается формировать углубления или отверстия любой конфигурации. Это позволяет сильно упростить такие задачи, как врезка петель и врезка замков. Сделать это с помощью стамески и электродрели не так-то и просто, да и времени на это уходит много.

Различают стационарные фрезерные приспособления и переносные (ручные). Ручные электрофрезы считаются универсальными приспособлениями, с помощью которых, при наличии насадок, возможно выполнение операций различного назначения, достаточно лишь изменить положение детали, по отношению к устройству или наоборот.

Стационарные устройства применяются на заводах или фабриках, где налажено массовое производство изделий из дерева или металла. В таких условиях, режущая насадка располагается неподвижно, а обрабатываемая деталь перемещается по нужной траектории. При использовании ручного инструмента наоборот деталь закрепляют неподвижно и лишь потом ее обрабатывают, хотя имеются детали, которые требуют фиксации ручного инструмента. В конструкции это предусмотрено, поэтому, она и считается более универсальной. Это особенно актуально, когда нужно обработать большое количество деталей, а использовать стационарный станок не представляется возможным.

Самодельный фрезеровальный станок – горизонтальная платформа с отверстием по центру, снизу к которой крепится ручное приспособление.

Встречается немало видов фрезеровальных станков, но для применения дома или для открытия своего дела, больше подойдут универсальные модели. Как правило, они комплектуются набором фрез и различных приспособлений для выполнения различного рода операций. Единственное, что при наличии ручного фрезера на простые операции может уйти гораздо больше времени, чем при использовании стационарного станка.

При помощи ручного фрезеровального устройства возможно:

• Сделать пазы или выемки произвольной формы (фигурные, прямоугольные, комбинированные).
• Просверлить сквозные и не сквозные отверстия.
• Обработать торцы и кромки любой конфигурации.
• Вырезать сложные по форме детали.
• Осуществить нанесение рисунков или узоров на поверхность деталей.
• Произвести копирование деталей, если необходимо.

Копирование деталей – одна из функций любого электрического фрезеровального станка.

Наличие подобных функций позволяет упростить производство однотипной мебели или изготовление одинаковых деталей, не связанных с производством мебели. Это одно из основных достоинств этого инструмента. Как правило, для производства однотипных деталей приходится устанавливать копировальные станки, которые предназначены для выполнения только одной операции, что не всегда выгодно, особенно в условиях малых предприятий.

Начало работы и уход за инструментом

Чтобы понять, как работает данное устройство, следует ознакомиться с основными его деталями и их назначением.

Состав и назначение основных узлов

Ручное фрезерное приспособление состоит из металлического корпуса и мотора, который находится в этом же корпусе. Из корпуса выступает вал, на который одеваются различные цанги, служащие переходниками. Они позволяют устанавливать фрезы различной величины. В цангу вставляется непосредственно фреза, которая фиксируется специальным болтом или кнопкой, что предусмотрено на некоторых моделях.

Основные элементы ручного фрезерного устройства и их предназначение.

В конструкции фрезерного приспособления предусмотрена металлическая платформа, которая имеет жесткое соединение с корпусом. Крепится она к корпусу посредством двух штанг. С внешней стороны плита имеет гладкое покрытие, обеспечивающее плавность движения в процессе работы.

Ручное фрезерное приспособление имеет некоторые характеристики, настройка которых осуществляется:

• За счет ручки и шкалы настройки глубины фрезерования. Настройка осуществляется с шагом 1/10 мм.
• За счет регулировки скорости вращения фрезы.

На начальных этапах, когда происходит освоение инструмента, лучше пробовать работать на малых или средних оборотах. Хотя следует всегда помнить, что чем больше обороты, тем качественнее работа. Особенно, если это касается ответственных, видимых участков, которые невозможно замаскировать.

Кроме этих рычагов имеется еще кнопка включения и выключения изделия, а также кнопка блокировки. Эти элементы считаются основными, обеспечивающими качественное и безопасное выполнение работ. Здесь же имеется еще и параллельный упор, который способствует удобству в работе. Он может быть жестко закрепленным или с возможностью регулировки сдвига рабочей области, по направлению от центра.

Уход за ручным фрезерным устройством

Обычно, заводское изделие попадает в руки человека испытанным и смазанным, так что дополнительных, каких-то мероприятий проводить не следует. Лишь в процессе его эксплуатации нужно следить за его чистотой и исправностью. При этом, его следует регулярно очищать от пыли и менять смазку, если в паспорте так написано. Особенно смазка необходима для движущихся частей. Как вариант, можно использовать аэрозольные смазки, но можно обойтись и обычными, типа «Литол». Не рекомендуется использование густых смазок, так как за них липнет стружка и пыль. Если применяются аэрозольные смазки, то от подобного фактора можно избавиться.

Смазки так же требует подошва – гладкая часть корпуса. Регулярное смазывание обеспечит нужную плавность движения.

Несмотря на это купленную вещь обязательно следует проверить на качество сборки и наличие смазки.

К сожалению, не все производители, а особенно отечественные, заботятся о качестве сборки. Бывают случаи, когда после первых же часов работы у изделия отвинчиваются шурупы или винты, так как они не были затянуты соответствующим образом.

Регулировка скорости вращения

Работа любого инструмента связана с определенными условиями, связанными, в первую очередь, с характером обрабатываемого материала. Это может быть фанера, композитный материал или обычная древесина. В зависимости от этого и выставляется скорость вращения на электроприборе. Как правило, в техническом паспорте всегда указываются параметры работы устройства, в зависимости от технических характеристик и характеристик обрабатываемых поверхностей, а также используемых фрез.

Показатели скоростей обработок при применении различных фрез.

Фиксация фрезы

Первое, с чего начинается работа, это установка и закрепление фрезы. При этом, следует придерживаться основного правила – все работы выполняются при вынутой вилке шнура из розетки.

Фреза устанавливается по определенным меткам, а если они отсутствуют, то на глубину не меньше ѕ длины самой фрезы. Как установить фрезу на конкретную модель, можно узнать из инструкции, которая в обязательном порядке должна присутствовать в технических документах на устройство. Дело в том, что каждая модель может иметь свои конструкционные особенности и рассказать об этом в статье не представляется возможным.

Установка фрезы на устройство перед началом работ.

Имеются модели как простые, так и более «продвинутые», как говорят. У некоторых моделях имеется кнопка блокировки вращения вала, что облегчает процесс установки фрезы. Некоторые, особенно дорогие модели, оборудованы трещетками. Так что описать конкретно процесс установки фрезы не получится, да и не имеет смысла, так как каждый, кто знаком с работой подобных устройств, разберется в момент.

Регулировка глубины фрезерования

У каждой модели предусмотрена своя, наибольшая глубина фрезеровки. При этом, не всегда требуется именно максимальная глубина, а определенная глубина, которая выставляется перед работой. Даже в том случае, если требуется максимальная глубина, то, чтобы не перегружать устройство, процесс фрезеровки разбивают на несколько этапов, ступенями изменяя глубину фрезеровки. Для регулировки предусмотрены специальные упоры – ограничители. Конструктивно они выполнены в виде диска, расположенного под штангой, на котором закреплены упоры различной длины. Количество таких ножек может быть от трех до семи, причем это не означает, что чем их больше, тем лучше. Лучше, если имеется возможность подстройки каждой из ножек, даже если их число минимальное. Чтобы закрепить этот упор в оптимальном положении, следует воспользоваться фиксатором, в виде флажка.

Процесс регулировки глубины фрезерования выглядит следующим образом:

Таким образом, заготовка выфрезеруется на заданную глубину.

На качественных дорогостоящих моделях имеется колесико точной подстройки глубины фрезерования.

С помощью этого колесика можно без нарушения предыдущей настройки более точно выставить глубину.

Это колесико (на фото выше зеленого цвета) позволяет корректировать глубину в не значительных пределах.

Фрезы для ручного фрезерного инструмента

Фреза – это режущий инструмент, который может иметь замысловатую по форме режущую кромку. Как правило, все фрезы рассчитаны на вращательные движения, поэтому имеют цилиндрическую форму. Такую же форму имеет и хвостовик фрезы, который зажимается в цанге. Некоторые фрезы оборудованы упорным роликом, благодаря чему расстояние между режущей поверхностью и обрабатываемым материалом остается постоянным.

Фрезы изготавливаются только из качественных металлов и их сплавов. Если требуется обработать мягкие породы древесины, то сгодятся фрезы HSS, а если требуется обработать твердое дерево, то лучше использовать фрезы из более твердых сплавов HM.

Каждая фреза имеет свои технические характеристики, которые обеспечивают ей качественную и долгую работу. Основной показатель – это максимальная скорость ее вращения, которую никогда не стоит завышать, иначе ее поломка неизбежна. Если фреза затупилась, то самостоятельно не следует пытаться ее заточить. Заточка фрез осуществляется на специальном, дорогостоящем оборудовании. Ведь нужно не только заточить фрезу, но и сохранить ее форму, что не менее, важно. Поэтому, если фреза, по каким-то причинам затупилась, то дешевле будет купить новую.

Самые ходовые фрезы

Имеются фрезы, которые используются в работе чаще других. Например:

Пазовые формы предназначены для создания углублений в произвольном месте заготовки.

Различают фрезы простые, монолитные, сделанные из цельного фрагмента металла, а есть наборные. Наборные фрезы состоят из хвостовика, который служит основой для набора режущих элементов. Подбирая режущие плоскости и устанавливая их на хвостовик, применяя шайбы различной толщины, можно сформировать произвольный рельеф на поверхности заготовки.

Наборная фреза – это комплект из режущих поверхностей и шайб, что позволяет собрать фрезу нужной формы.

На самом деле фрез очень много и это лишь небольшая доля того, что выпускается. Все фрезы отличаются диаметром хвостовика, диаметром режущих поверхностей, их высотой, расположением ножей и т.д. Что касается ручного фрезеровального оборудования, то достаточно иметь набор из пяти самых ходовых фрез. Если необходимо, то их в любое время можно докупить.

Правила работы с ручным фрезерным инструментом

Работа с электроинструментом требует особых правил, тем более, когда имеются быстро вращающиеся элементы. Кроме этого, в результате работы образуется стружка, которая разлетается во все стороны.  Несмотря на то, что большинство моделей оборудованы защитным щитком, это не защищает в полной мере от потока стружки. Поэтому, работать с таким инструментом лучше в защитных очках.

На фото представлена модель, где подключается пылесос для отвода стружки.

Общие требования

Если выполнять основные требования безопасной работы с электрическим ручным фрезером, то конечный результат порадует качеством работы и безопасным исходом. Вот эти условия:

Требования не очень сложные и вполне выполнимые, а игнорировать их, значит подвергать себя опасности. И еще одно, не менее важное – это умение держать в руках фрезерный инструмент и чувствовать, как он работает. Если чувствуются серьезные вибрации, то нужно остановиться и проанализировать причины. Возможно, что фреза затупилась или попался сучок. Иногда требуется правильно установить скорость вращения фрезы. Здесь можно поэкспериментировать: или добавить обороты или их уменьшить.

Обработка кромок: использование шаблонов

Обработку кромки деревянной доски лучше осуществлять на рейсмусе. Если такой возможности нет, то можно воспользоваться и ручным фрезером, хотя это займет некоторое время. Эти работы проводятся как без шаблона, так и с шаблоном. Если навыки отсутствуют или их совсем мало, то лучше воспользоваться шаблоном. Для обработки кромок применяются прямые кромочные фрезы, как с одним подшипником в конце режущей части, так и с подшипником в начале (см. фото).

Фрезы для обработки кромок.

За шаблон можно взять уже обработанную доску или другой, ровный предмет. Причем длина шаблона должна быть больше длины обрабатываемой детали, как вначале, так и в конце обрабатываемой заготовки. Это позволит избежать неровностей вначале кромки и в ее конце. Здесь самое главное, чтобы шаблон или предмет, выполняющий роль шаблона имел гладкую и ровную поверхность. К тому же его толщина не должна быть большей зазора, находящегося между подшипником и режущей частью.

Ширина детали меньше длины режущей части

При этом, чем длиннее режущая часть, тем труднее работать с инструментом, поскольку требуется больше усилий. В связи с этим, лучше начинать работы фрезами, у которых средняя длина режущей части. Принцип работы при обработке кромки следующий:

• Шаблон крепится так, чтобы он находился на нужной высоте и имел ровную горизонтальную поверхность.
• Шаблон крепко монтируется к столу или другой поверхности.
• Фрезу с роликом устанавливают так, чтобы ролик перемещался по шаблону, а фреза (режущая часть) по обрабатываемой детали. Для этого производят все необходимые манипуляции с шаблоном, заготовкой и инструментом.
• Фреза устанавливается в рабочее положение и зажимается.
• После этого инструмент включается и передвигается по шаблону. При этом следует определиться со скоростью перемещения, которая определяется глубиной обработки.
• Фрезерный агрегат можно как толкать, так и тянуть: кому как удобно.

После первого прохода следует остановиться и оценить качество работы. Если необходимо, то можно осуществить еще один проход, отрегулировав положение инструмента. Если качество удовлетворительное, то струбцины снимают, освобождая обрабатываемую деталь.

С помощью такого подхода удается снять четверть по кромке или в какой-то из ее частей. Это делается за счет установки режущей кромки так, чтобы она уходила на необходимую глубину в деталь.

Четверть, снятая на мебельном фасаде.

Если заменить фрезу на фигурную и сместить направляющую, а также воспользоваться упором, реально нанести на деталь продольный рисунок (на фото ниже).

Нанесение на заготовку продольного фигурного рисунка.

Если применять подобную технику фрезерования (с шаблоном), то можно легко освоить технику работы с деревом вообще. По истечении некоторого времени можно отказаться от шаблонов, так как их установка отнимает много полезного времени.

Как сделать ровную кромку без шаблона: без опыта здесь не обойтись.

Ширина детали больше длины режущей части

Довольно часто толщина обрабатываемой детали больше длины режущей части фрезы. В данном случае поступают следующим образом:

• После первого прохода шаблон снимается и осуществляется еще один проход. В данном случае шаблоном будет служить уже обработанная часть. Для этого, подшипник направляется по обработанной поверхности. Если режущей части опять не хватало, то придется осуществить еще один проход.
• Для окончательной обработки следует взять фрезу с подшипником на конце, а обрабатываемую деталь нужно перевернуть верхом к низу, после чего она закрепляется струбцинами. В результате, подшипник будет перемещаться по обработанной поверхности. Такой подход позволяет обрабатывать толстые детали.

Подшипник направляется по обработанной поверхности, а режущая кромка обрабатывает оставшуюся часть заготовки.

Для того, чтобы освоить работу ручного фрезерного инструмента, потребуется много черновых заготовок, которых не жалко потом выбросить. Ни у кого, с первого раза, ничего не получалось. Чтобы что-то вышло, необходимо упорно тренироваться.

Получение различных фигурных кромок

Если требуется фигурная кромка, что скорее всего нужно, то сначала обращают внимание на состояние этой кромки. Если она неровная, то ее придется выровнять и лишь потом приступать к формированию фигурной кромки, подобрав соответствующую фрезу.

Округлая кромка.

Подготавливать поверхность нужно для того, чтобы фреза не скопировала кривизну, по которой будет перемещаться ролик. В данном случае, нужна последовательность действий, иначе позитивного результата не получится.

Если требуется обработать откровенно криволинейную поверхность, то без шаблона здесь никак не обойтись. Его можно вырезать из фанеры, толщиной около 10-ти мм, нанеся предварительно рисунок и выпилив шаблон электролобзиком. Край шаблона необходимо довести до идеального состояния ручным фрезером.

Нанесение рисунка на фанеру.

Чтобы выфрезеровать криволинейную кромку, сначала используют фрезер без шаблона, осуществляя так называемую грубую обработку. После этого закрепляется шаблон, и заготовка обрабатывается окончательно. Если имеются места, где нужно много снимать материала фрезой, то эти места можно выпилить лобзиком.

Видео-уроки по работе c ручным фрезером

Когда нужно устанавливать двери, то приходится врезать петли. В основном, эти работы выполняются с помощью стамески и молотка, а вот как это сделать, воспользовавшись ручным фрезером – можно ознакомиться на этом видео.

Работа с фрезером. Как сделать паз для доборов и петель фрезером

Watch this video on YouTube

Следующее видео рассчитано на тех, кто желает сделать фрезерный станок из остатков фанеры или ламината.

А это видео будет полезно всем, хотя оно на английском языке. Но это не главное, главное то, что можно визуально оценить мастерство тех, кто работает с ручным фрезером.

Основные правила работы фрезером по дереву для начинающих мастеров

Начинающие мастера, которые только начали приобщаться к столь интересному и нелегкому делу как изготовление мебели и других изделий из дерева, часто теряются и не могут понять какой инструмент им необходим в том или ином случае. Да и разобраться с правилами их эксплуатации совершенно самостоятельно очень проблематично. Предлагаем прочитать краткую инструкцию об одном из самых незаменимых инструментов в столярном деле.

Основные виды насадок используемых при работе фрезером по дереву и их назначение

Существует только два основных вида фрез, разделение которых идет по месту их использования:

• Кромочные.
• Пазовые.

Каждый из этих видов имеет широкий ассортимент подвидов используемых для разных целей. Основное различие между основными видами в том, что первый имеет направляющий подшипник, который упирается в край детали и не дает соскочить лезвиям насадки дальше необходимого. Во втором виде этот элемент отсутствует, поэтому его можно использовать на любом участке изделия.

основные виды фрез для ручного фрезера

виды фрез для ручного фрезера часть 3



Существуют такие кромочные насадки:

1. Профильные.

Не используются в целях создания элементов отвечающих за целостность или крепость конструкции. Их назначение – создание сугубо декоративных элементов, украшение кромок изделия.

2. Конусные.

Наиболее часто применяются с целью сглаживания острых краев. Они срезают прямоугольный край под углом в 45 градусов.

3. Калевочные.

Также как и предыдущий вариант используются для сглаживания углов. Срезают край и превращают его в профиль в четверть окружности. Радиус насадки может колебаться от 3 мм до 1,6 см.

4. Дисковые.

Применяется, когда необходимо вырезать прямой углубленный паз с одинаковой по всей длине широтой.

5. Фальцевые.

Необходимы в случаях создания прямоугольной кромки по краю изделия.

6. Галтельные.

Несут в себе строго декоративное назначение, создают округлые углубления по краю.

виды фрез для ручного фрезера часть 2

работа фрезером по дереву

ручной фрезер с набором фрез



К пазовым причислены следующие фрезы:

1. Прямоугольные.

В большинстве видео о работе ручным фрезером показывается использование именно этих насадок. При помощи них создаются ровные прямоугольные каналы в изделии. Используется для создания соединительных пазов.

2. Галтельные.

Вырезают ровные каналы с округлым дном. По большому счету используются только в декоративных целях.

3. Треугольная (V-образная).

Во время работы фрезером по дереву с такой насадкой вырезаются ровные каналы по форме напоминающие треугольник, вершина которого направлена вглубь изделия. Лучше подходит для вырезки пазовых соединений на тонких заготовках.

4. «Ласточкин хвост»

Ими вырезаются каналы, дно которых шире чем их верхняя часть. С их помощью делаются очень крепкие пазовые соединения.

Обучающее видео о работе ручным фрезером, которое поможет избежать ошибок

После просмотра видео о работе ручным фрезером легко можно будет разобраться, как правильно настраивается инструмент, как регулировать глубину посадки и место расположения его фрезы. Помимо этого вы освоите правила техники безопасности, которые обязательно должны быть соблюдены во время работы. А сейчас рассмотрим другие важные нюансы.

Направление движения инструмента

Во время работы фрезером по дереву многие мастера не советуют использовать этот метод, так как велик риск соскока инструмента с обрабатываемой детали. Но он является самым оптимальным вариантом, который поможет избежать отщепления волокон, а также прессования края изделия, который не нуждается в обработке. Насадка вращается по часовой стрелке, значит, инструмент должен идти против часовой стрелки. Двигаясь по направлению движения лезвий велик риск возникновения вышеупомянутых проблем.

Скорость вращения насадки

Данный инструмент работает на достаточно больших оборотах. Но в зависимости от того какая древесина обрабатывается и от того какой размер насадки используется, будет выбираться скорость вращения. Чем мягче порода дерева, тем больше скорость выбирается. Чем больше размер насадки, тем меньше будет скорость. Точные показатели обычно приводятся в инструкции.

Работать с этим инструментом не так уж и сложно, а взамен вы получите широчайшие возможности. Им успешно можно заменить даже специальное профессиональное оборудование, которое используется на больших фабриках.

Как выбрать ручной фрезер по дереву: какой лучше

Ручной фрезер – это отличный инструмент, позволяющий домашнему мастеру проводить обработку не только дерева, но и практически любых других материалов дома, на даче, для заработка. Чтобы фрезер при использовании приносил только положительные эмоции необходимо основательно подойти к его выбору.

Содержание статьи:

Основные параметры фрезера

Как и любой инструмент ручной фрезер можно приобрести практически в каждом строительном магазине. Выпускается множество различных модификаций, которые имеют разные характеристики. К основным параметрам ручного фрезера следует отнести:

• мощность;
• точность;
• эргономика;
• глубина погружения фрезы;
• наличие регулировки оборотов и плавного пуска;
• комплектация.

Практически каждый мастер старается купить себе инструмент помощнее, однако следует иметь ввиду, что мощный прибор имеет больший вес и таким инструментом будет не совсем удобно работать на весу. Если приобрести специальную станину для фрезера, то большая мощность будет дополнительным плюсом. По мощности все ручные фрезеры делят следующим образом:

• до 700 Вт — легкие;
• до 1500 Вт – средние;
• свыше 1500 Вт – тяжелые.

Точность — очень важная характеристика, особенно при профессиональной работе с ручным фрезером. Перед покупкой инструмента обязательно нужно ознакомиться с данным параметром в инструкции к выбранной модели.

Эргономика, как и внешний вид инструмента в целом, зачастую определяют будет куплена та или иная модель. Удобное расположение кнопок управления, длина сетевого шнура, простота смены режущего элемента (фрезы) – это именно те мелкие детали, на которые нужно обращать внимание при покупке. Обычный фиксатор на валу при частой смене режущих деталей будет намного удобнее, чем фиксатор с гайками или сделанный под шестигранник. Некоторые специалисты вообще стараются ориентироваться только на то, как инструмент лежит в руке и насколько удобно им будет работать.

То расстояние, на которое может опускаться фреза напрямую зависит от конструкции цангового зажима. Если нужна большая глубина, то нужно выбирать инструмент с выступающей за базовую конструкцию цангой.

Регулировка оборотов очень полезная функция, ведь на высокой скорости очень удобно проводить обработку твердых деталей и поверхностей, а на низкой скорости можно добиться большей точности. Дорогие модели фрезеров снабжаются электронным управлением, обеспечивающим стабильность скорости мотора при перепадах нагрузки.

Комплектация инструмента зависит от его цены. В дешевом комплекте ручного фрезера не стоит ожидать наличия фрез высокого качества или приспособлений высокой точности.

Виды ручных фрезеров + (Видео)

На рынке представлено огромное разнообразие ручных фрезеров от разных производителей и имеющих разную конструкцию. Однако, несмотря на это все фрезеры можно разделить на следующие виды:

• кромочные;
• верхние;
• ламельные.

Кромочные ручные фрезеры обычно применяются для обточки кромок и снятия фасок.

Верхние фрезеры разделяют на неподвижные и погружные. На неподвижных моделях настраивается глубина фрезерования и двигатель с режущей фрезой перемещается вверх-вниз. Без наличия определенного опыта пользоваться неподвижным фрезером довольно сложно. Погружной фрезер более удобен в эксплуатации, тут двигатель перемещается строго по направляющей, а деталь зажимается жесткими пружинами, препятствующими ее смещению. Работа на таком фрезере возможна даже без особого опыта.

Возможности ручного фрезера + (Видео)

Ручной фрезер позволяет выполнить целый ряд операций, которые тяжело, неудобно или практически невозможно выполнить другим инструментом. К таким операциям можно отнести:

• обработку кромок;
• шлифование различных поверхностей;
• гравировка и декоративная резьба по дереву;
• различные отрезные работы;
• сверление отверстий;
• изготовление различных пазов, шлицев, позволяющих соединять мебельные элементы;
• выбор четверти;
• подгонка ламината и др.

Самый лучший – это профессиональный фрезер, который позволяет выполнить все виды работ качественно и не потребует особых столярных навыков для получения хорошего результата.

Рекомендации по выбору + (Видео)

Исходя из основных параметров ручного фрезера можно составить определенный список рекомендаций по выбору инструмента. Этот список поможет правильно выбрать ручной фрезер для дома и для профессионального использования:

• Для домашнего использования совсем необязательно покупать мощный инструмент. Зачем переплачивать, если фрезер не будет постоянно загружен и нет особо высоких требований к качеству изделий на выходе.
• Переключатель регулировки скорости должен быть утоплен в корпусе, чтобы исключить возможность случайного изменения скорости при неосторожном движении рукой.
• Цанга хорошего фрезера должна как минимум доходить до низа подошвы, а лучше если еще дальше.
• Нежелательно приобретать ручной фрезер с коротким сетевым шнуром и неудобной ручкой, это будет постоянно отвлекать от работы и не позволит качественно обработать деталь.
• Следует обратить внимание на надежность зажимов и фиксаторов. Перемещение механизмов должно быть легким и плавным, без рывков и закусываний.
• При работе вхолостую фрезер не должен издавать никаких шумов, на рукоятке не должно ощущаться никаких биений и вибрации.
• Дополнительные детали должны надежно фиксироваться и плотно прилегать.

Выбор фрезы и их виды + (Видео)

Для работы с фрезером необходимо приобрести режущие элементы – фрезы. Выгоднее покупать целые комплекты, чем отдельные элементы, причем качество фрезы не всегда зависит от страны производителя. Раньше китайские фрезы были очень низкого качества, сейчас они практически не уступают европейским аналогам. В качестве материала для фрез применяют:

• быстрорежущую сталь;
• твердосплавные материалы;
• твердосплавные материалы со специальными напайками.

Твердосплавные фрезы имеют прочность в десятки раз больше, чем аналоги из быстрорежущей стали, однако и стоят они значительно дороже. С помощью таких насадок можно с легкостью обрабатывать твердые материалы, такие как пластик, алюминий, плиты ДСП.

Фрезы из быстрорежущей стали применяют для обработки мягких пород дерева, где они зачастую превосходят по всем показателям твердосплавные аналоги.

Фрезы со специальными напайками позволяют получить хорошие результаты при обработке любых материалов, ведь накладки можно приобрести с любыми характеристиками, а их замена не потребует много времени.

Правильный выбор фрезы – залог качественного выполнения поставленной задачи и экономия времени и средств. Многообразие режущих элементов огромно. Все фрезы можно разделять:

• по размеру и форме;
• по назначению;
• по материалу изготовления;
• по способу фиксации к фрезеру;
• по способу крепления ножей к основанию фрезы.

Выделяют 2 основных вида – без направляющего подшипника и с подшипником.

Фрезы, имеющие в своей конструкции направляющий подшипник называют кромочными. Такие фрезы используются для формирования краев. При работе с такой насадкой нужно только выставить необходимую глубину фрезерования, а подшипник поможет правильно передвигать инструмент вдоль края обрабатываемой детали.

Фрезами без направляющего подшипника можно обрабатывать деталь в любом месте, однако необходимо дополнительно закреплять фрезер или использовать вспомогательные детали.

Перед покупкой фрезы необходимо определиться с основными параметрами, необходимыми для каждого конкретного случая и для определенного типа работы. Не стоит прекращать заниматься обработкой если с первого раза все будет плохо получаться, с опытом придет умение и удовлетворение от проделанной работы.

Типы и виды фрез по дереву для ручного фрезера — ВикиСтрой

Основные типоразмеры

Ручные фрезеры получили повсеместное распространение благодаря простоте использования и возможности выполнять тонкие операции на габаритных деталях. Однако они вовсе не универсальны, по большей части из-за ограниченных размеров режущего органа — фрезы.

Самыми крупными среди фрез для ручной обработки можно назвать аналоги сверла Форстнера, используемые для изготовления глухих пазов под мебельные петли. Отдельные линейные размеры могут быть и выше, таким образом, некоторые фрезы классифицируются как дисковые или пальчиковые. В целом же максимальная глубина может достигать 80–90 мм, а диаметр — 60–70 мм. Это важно знать, чтобы определить заранее, возможно ли тот или иной вид обработки выполнить ручным фрезером.

Нельзя сказать, что абсолютно все фрезы являются взаимозаменяемыми. Они отличаются по диаметру хвостовика и должны точно соответствовать размеру цанги вашего инструмента. Ходовыми считаются фрезеры с посадочным размером 6, 8 и 12 мм. Впрочем, набор сменных цанг или переходных втулок устранит проблему совместимости.

Фрезы разных размеров имеют свою специфику работы. В то время, как небольшими фрезами с глубиной захвата в 10–15 мм можно орудовать относительно свободно, более глубокая выборка потребует медленной подачи с небольшим усилием. А если обработке подлежит деталь высокой твёрдости, потребуется ещё и существенное повышение оборотов.

Материалы лезвий, сменные ножи

Прежде чем перейти к описанию фрез, следовало бы уточнить один небольшой нюанс. Для большинства мастеров фрезы для ручного фрезера — это расходный материал, который не подлежит ни заточке, ни ремонту. Это лишь отчасти справедливо, ведь имеются комплектующие обслуживаемого типа, применяемые в конвейере мелкосерийного производства.

Такого рода фрезы состоят из основы и набора ножей. Подобная конструкция необходима, когда определённая технологическая операция по обработке производится постоянно, и на фрезу ложится значительная нагрузка. Вариант подобного применения — изготовление мебельных накладок, вагонки или рам евроокон. Механическое крепление ножей позволяет выполнить их тонкую калибровку, благодаря чему все изделия из партии будут идентичными, даже если в процессе изготовления случится поломка фрезы. Для комплектов фрез, формирующих ответные части деталей, это особенно важно.

И сменные, и напаиваемые лезвия изготавливают из одинаковых типов стали. Если не брать в расчёт специальные расходники для обработки пластика, искусственного камня и цветных металлов, фрезы для дерева по материалу ножей подразделяют на HSS (быстрорежущие) и HM (твёрдосплавные). Последние имеют тупые углы заточки кромок, за счёт чего повышается рабочий ресурс при работе с плотными породами древесины. Быстрорезы заточены под более острым углом, поэтому ими хорошо обрабатывать мягкие волокнистые породы.

Кромочные фрезы

Торцевые или кромочные фрезы — это одна из двух основных разновидностей, предназначенная для придания краю заготовки фигурного профиля. Они могут быть как простыми, образующими фаску или галтельный срез, так и весьма сложными по форме.

Кромочные фрезы часто также называют копировальными благодаря наличию упорного подшипника. В простейшей технике фрезеровки подшипник просто упирается в обработанный край заготовки, и фреза берёт захват строго на определённую глубину. При копировании подшипник упирается в шаблон, приложенный к заготовке плашмя, и таким образом фрезой задаётся не только профиль кромки, но и форма самой детали. Подшипник может быть расположен на самом кончике фрезы или в верхней её части у хвостовика. Встречаются также фрезы с двумя подшипниками.

По форме профиля торцевые фрезы отличаются наивысшим разнообразием среди прочих типов. Помимо декоративных кромок могут формироваться широкие спуски (фигирейная фреза), торцевые пазы (дисковая), выборки (фальцевая) и даже двухсторонние фигурные фаски. Отметим, что не все кромочные фрезы имеют упорный подшипник, но все фрезы с подшипниками — кромочные.

Пальчиковые и монолитные фрезы для выборки пазов

Фрезы без подшипников обычно называют пазовыми. Некоторые из них имеют кромки, замыкающиеся на нижнем торце, некоторые снабжаются только торцевыми ножами, как у сверла Форстнера. Такими фрезами возможен заход с вертикальной подачей фрезера, и потому они идеально подходя для выборки проушин и глухих пазов.

Фрезами с боковыми кромками изготавливают пазы и борозды только с заходом от края заготовки, иногда их используют для копирования по внутреннему шаблону и изготовления столярных соединений. Большинство фрез этого класса монолитные, по форме могут быть:

• прямоугольными;
• трапециевидными;
• галтельными;
• клиновидными;
• фасонными с более сложной формой режущих кромок.

Для выборки глухих пазов с вертикальным заходом идеально подходят спиральные фрезы, у которых винтовые кромки хорошо удаляют стружку, существенно повышая скорость работы. Спиральные фрезы считаются более быстрорежущими, чем обычные, но имеют довольно скудный выбор формы профиля. Тем не менее, галтельные, трапециевидные и V-образные пазы с их помощью нарезаются куда быстрее.

Особой разновидностью пазовых фрез можно назвать розеточные, предназначенные для выборки радиальных узоров сложной формы. Работать ими можно как с точечным погружением, так и по шаблону, оставляя паз с равновеликими фасонными бортиками. Также учтите, что почти все виды торцевых фрез могут использоваться и для кромочной обработки либо подрезкой, либо в торец с применением специального ограничителя.

Фрезы для создания столярных соединений

Конструкционными называют фрезы, предназначенные для подрезки деталей для столярных соединений. Как правило, это не отдельные фрезы, а комплекты с ответно-зеркальной формой профилей. Основных видов таких фрез существует несколько.

Микрошиповые фрезы используют для подрезки торцов деталей перед клеевым сращиванием. С их помощью можно формировать пазы и шипы как прямоугольной, так и клиновидной формы. В комплект обычно входит две фрезы, в одной из них режущие кромки смещены на ползуба.

Комплект пазо-шиповых фрез так же состоит из двух частей: одной нарезается паз, другой выступ на ответной детали. Как правило, применяются такие фрезы при изготовлении шпунтованной половой доски или при сплачивании мебельных щитов. В отличие от обычных дисковых или пазовых фрез, которые можно было бы использовать с той же целью, пазо-шиповой комплект имеет оптимальные значения присадки и не требует тщательной регулировки по высоте.

Фрезы для угловых соединений одинарные, но проход по соединяемым деталям выполняется в разных положениях. Также возможно использование такой фрезы для плоского сращивания на клею. Обратите внимание, что изначально фреза такого типа предназначалась для работы на фрезерном столе, и использовать её для ручного инструмента получится только при наличии специального упора и ограничителя.

Для нарезки соединения «ласточкин хвост» используется одна трапециевидная пальчиковая фреза. Однако для нарезки нужного профиля на торце доски, опять же, понадобится поперечный упор или специальный шаблон. Ширина хвоста может быть произвольной, но чаще паз под него готовится за один проход фрезы. К этому типу соединений можно отнести другие, схожие по принципу, но с Т-образной или Ф-образной формой паза. Для них так же существуют собственные парные комплекты фрез.

Специальные и комбинированные фрезы

Многие изделия из дерева или МДФ сегодня изготавливают ручной фрезеровкой с использованием шаблонов и фрез специальной конструкции. Это и дверные филёнки, и мебельные фасады, деревянные поручни, даже отделочная вагонка — ассортимент специальных фрез достаточно широк для того, чтобы начать собственное производство при наличии одного только ручного фрезера.

Ещё больше возможностей представляют так называемые насадные фрезы. Состоят они из шпинделя и одной или нескольких оправок с лезвиями различной формы. Переставляя насадки в разном порядке, перемежая их втулками и подшипниками, можно добиться высокого разнообразия профиля при обработке кромок. Поэтому такие наборы столь популярны у мебельщиков, работающих с деревянным массивом и МДФ.

Особняком стоят фрезы-пробочники, предназначенные для высверливания цилиндрических шкантов для укрепления столярных соединений и локального устранения пороков древесины. Также распространены наборы узкозахватных фрез для тонкой гравировки. Наконец, если ни один из тысяч образцов не удовлетворяет вашим потребностям, всегда остаётся возможность обратиться в специализированное предприятие и изготовить фрезу по индивидуальному заказу.

рмнт.ру

Ручной маршрутизатор

: 9 шагов

Независимо от того, есть ли у вас карманный маршрутизатор (показан слева), погружной маршрутизатор (показан справа) или большой настольный маршрутизатор, все они работают одинаково и будут иметь много одинаковых Особенности. Какой бы маршрутизатор у вас ни был, потребуются гаечные ключи для откручивания цанги, которая удерживает фрезу, будет иметь плоскую поверхность, на которую будет опираться фрезер и на которую будет опираться ваша работа, а также будет возможность установить глубину фрезы фрезы. Давайте подробно рассмотрим анатомию портативного маршрутизатора:

Съемное основание

Все портативные маршрутизаторы будут иметь метод установки глубины маршрутизатора, продолжая выдвигать маршрутизатор за пределы минимальной глубины кончика. позволит основанию полностью соскользнуть.Удаление основания упростит доступ к цанге для смены фрезы и позволит заменить фиксированное основание на наклонное (как показано ниже).

Снятие цанги и сверла

Фрезеры имеют резьбовую шейку рядом с корпусом маршрутизатора, на которую надеваются цанга и гайка; при установке бит гайка будет затягиваться на болт с резьбой при его вращении. Сменить биты маршрутизатора несложно, но это следует делать только тогда, когда маршрутизатор отключен от сети.Используя два гаечных ключа, один ключ войдет в шпоночную канавку на резьбовой шейке, а другой — на шестигранную гайку, при повороте против часовой стрелки гайка и цанга отсоединятся от резьбовой шейки.

Плоское фиксированное или наклонное основание

Все ручные маршрутизаторы (ладонь и врезка) будут поставляться с основанием, которое устанавливается на корпус маршрутизатора и будет иметь основание, перпендикулярное фрезу. Есть возможность иметь съемное основание маршрутизатора, которое можно наклонять, что означает, что у вас есть фреза, расположенная под углом к ​​детали, над которой вы работаете.Угол наклона основания фрезы можно установить с помощью винта с накатанной головкой сбоку, который также будет иметь индикатор угла, чтобы вы могли установить его на правильные градусы.

Битовая глубина

Некоторые маршрутизаторы имеют функцию врезания, которая позволяет погрузить маршрутизатор в обрабатываемую деталь и отскочить на заданное расстояние. Этот простой маршрутизатор не имеет функции погружения, но позволяет вам установить битовую глубину, отстегнув фиксатор и установив глубину фиксированного основания.

Измерительные выемки измеряются от цанги и предназначены для приблизительной оценки, поскольку высота цанги может незначительно отличаться в зависимости от того, насколько туго ввинчена ваша фреза и насколько обнажается хвостовик фрезы.

Насадка для маршрутизатора — Edge Guide

Некоторые маршрутизаторы поставляются с насадками, которые помогают в работе, например, с прямой кромкой. Боковые направляющие можно прикрепить к основанию маршрутизатора с помощью ручного винта, что позволит вам установить расстояние между направляющими, которые будут действовать как ограждение.

Кромочная направляющая перемещается по заготовке и вдоль прямой кромки, она направляет фрезу для обрезки прямой кромки на противоположной стороне заготовки. Либо измерьте расстояние от края фрезы до внутреннего края ограждения, либо установите расстояние до ограждения вручную, поместив ограждение на кусок, который вы хотите вырезать. Расстояние до упора можно установить с помощью винта с накатанной головкой.

СТАНКИ С ЧПУ И ДЕРЕВООБРАБОТКА — EllisonAZ

Давайте начнем с ответов на несколько основных вопросов.

В чем разница между фрезой и концевой фрезой с ЧПУ?

Фрезерные станки с ЧПУ

Эти два термина часто путают. В общем, разница дизайна и назначения. Большинство настоящих фрезерных станков с ЧПУ с большими углами наклона спирали (угол спирали — это угол между любой спиралью и осевой линией) предназначены для резки металла внутри фрезерных станков с ЧПУ, заполненных охлаждающей жидкостью (вы, вероятно, найдете их в инженерных или механических цехах) . Но не все фрезы используются для обработки металла.Фактически, фрезерные станки с ЧПУ предназначены для резки всех видов конкретных материалов в различных рабочих ситуациях. Вы можете найти фрезы для резки стали различных типов, алюминия, латуни, пластика, поликарбоната, углеродного волокна, пенопласта, фанеры, композитов и да, мягких и твердых пород дерева.

Еще одно отличие состоит в том, что фрезы с ЧПУ иногда длиннее, чем фрезы, которые вы обычно используете на фрезерных станках. Часто встречаются фрезы размером 3, 4, 6 дюймов и более. Скорее всего, вы никогда не будете использовать действительно длинные фрезы на ручном фрезерном станке, но на ЧПУ иногда эта дополнительная длина может пригодиться для глубокой резки с малым зазором.Тем не менее, для обеспечения жесткости всегда рекомендуется использовать как можно более короткую фрезу.

Можно ли использовать концевые фрезы с ЧПУ для резки дерева на ЧПУ?

Если фабрики выбираются тщательно, ответ — да. Позже я подробнее расскажу о выборе фрезы, но могу сказать, что первое, на что следует обратить внимание, — это количество фрез или канавок. При пилении древесины лучше меньше, да лучше. Для станков с ЧПУ, которые вы обычно найдете в деревообрабатывающей мастерской, идеально подходят две флейты.

Биты для маршрутизатора

Биты для маршрутизатора, очевидно, предназначены для маршрутизаторов, которые используют плотники.Обратите внимание, что по сравнению с обычным фрезерным станком с ЧПУ спиральные режущие кромки фрезы для деревообработки расположены ближе к вертикали. Технически их углы спирали меньше: 18 ° -30 ° по сравнению с 30 ° -45 ° или более у концевой фрезы, предназначенной для резки металла. Также обратите внимание, что на фрезы обычно меньше режущих кромок, чем на большинстве фрезерных станков с ЧПУ. Два наиболее распространены. Конечно, для этих функций есть веские причины. Меньшее количество режущих кромок позволяет фрезам быстро удалять много древесины и аккуратно резать.

Можно ли использовать фрезы на ЧПУ?

Да. Если фреза способна быстро удалять древесину в ситуации высокой нагрузки — помните, ЧПУ выполняют свою работу намного быстрее, чем обычные люди с ручными маршрутизаторами. Многие спиральные фрезы отлично подходят для обработки дерева на таких станках с ЧПУ, которые используют плотники: фрезерные станки с ЧПУ. В частности, обратите внимание на спиральные твердосплавные фрезы с двумя зубьями. Они стандартные для этой задачи. Я использую их постоянно и рекомендую.

— Тим Селески

П.S. Далее: детали конструкции фрезы и долота, которые полезно знать мастерам по дереву.

Источник: http://www.popularwoodworking.com/woodworking-blogs/cnc-tooling-basics-for-woodworkers

10 вариантов использования фрезерного станка

в мастерской

Обрезной фрезерный станок — это инструмент, который может не найти широкого применения в некоторых магазинах, но это уникальный и удивительно универсальный инструмент. Они легкие, удивительно мощные и достаточно маленькие, чтобы проехать туда, куда другие громоздкие маршрутизаторы не могут.Если вы используете свой только для обрезки пластикового ламината, подумайте еще раз.

Вот 10 способов почаще вытащить этот полпинтовый роутер из паутины в работу.

# 1 — Дублирующие детали

Обрезные фрезерные станки с шаблонными битами с верхним подшипником позволяют быстро фрезеровать древесину по шаблону, что идеально подходит для изготовления нескольких экземпляров одного и того же изделия. Хорошо, Крис, вы действительно имеете в виду маршрутизацию по шаблону, верно? Да, старый добрый шаблон для садового разнообразия подходит не только для средних или полноразмерных маршрутизаторов.Подумайте об этом: не требуется 2 л.с., чтобы сбрить 1/16 дюйма материала, чтобы привести 1x или более тонкую заготовку заподлицо с краем шаблона. Обрезной фрезерный станок, оснащенный фрезой с верхним подшипником, отлично справится с этой задачей Или закрепите шаблон под заготовкой и используйте вместо него длинную фрезу для обрезки заподлицо. Она работает так хорошо, что вы можете задаться вопросом, зачем вам для этого нужен более крупный и тяжелый станок — особенно для небольших или узких деталей.

# 2 — Обрезка врезных петель

Сделать врезку дверной петли можно с помощью стамески, но это более эффективно с помощью стандартного фрезерного станка.Для этой задачи я использую прямую коронку 1/4 дюйма внутри стандартной направляющей втулки. При такой настройке прорезание петель становится стандартной операцией фрезерования шаблона. Я делаю U-образный шаблон из лома и прикрепляю его к основанию, которое я могу зажать. Размер проема в шаблоне соответствует пропорциям створки петли, плюс величина смещения между внешним краем направляющей втулки и режущими кромками фрезы. Шаблон не только создает один равномерный паз за другим, чтобы вы могли сократить их производственный стиль; это также создает большую платформу, чтобы помочь маршрутизатору устойчиво.Многие модели фрезерных станков поставляются с основаниями, которые принимают направляющие кольца; если у вас нет, вы обычно можете купить вспомогательную базу, которая будет. Или купите универсальную подставку для больших маршрутизаторов, отрежьте ее по размеру и прикрутите к машине.

# 3 — Профильные кромки

Триммеры для ламината идеально подходят для профилирования кромок при условии, что вы сделаете несколько осторожных проходов для достижения нужной глубины резания. Триммер для ламината — это, в конце концов, маршрутизатор — всего лишь маленький. И, учитывая, что мощность некоторых из этих машин достигает пикового значения в одну или даже 1-1⁄4 л.с., этого достаточно для фрезерования кромочных профилей.Я регулярно беру свой, чтобы вырезать крошечные фаски или закругления, чтобы сбить острые края. Фактически, я все время держу закругленную фрезу 1/8 дюйма в запасном фрезерном фрезере, чтобы она была готова, когда возникнет необходимость. Но вам не нужно останавливаться на достигнутом. Это тоже возможно.Просто следуйте хорошей практике фрезерования и используйте острую, чистую твердосплавную коронку для удаления отходов: начните с неглубокого пропила на первом пропиле, а затем сделайте серию более глубоких проходов, удаляя каждый раз больше древесины. Сделайте последний проход чуть глубже, чтобы счистить все оставшиеся следы ожогов.

# 4 — Очистка шпона

Обрезные фрезы

могут помочь выровнять кромку с помощью твердосплавной фрезы для обрезки ламината или резца заподлицо. Иногда я делаю фанеру из кусочков реставрированного инвентаря. Я оставляю панель из шпона большего размера, чем необходимо, при установке на основу. Затем быстрый проход с помощью фрезерного станка обеспечивает идеальное совмещение кромок шпона.С тонкой фанерой вы можете использовать подъемный пропил, когда это необходимо, и не беспокоиться о беспорядочном захвате маршрутизатора. Это хороший способ уберечь фанеру от сколов и разрывов по углам. Твердосплавный триммер для ламината или триммер заподлицо с крутым углом резания — хороший выбор для этого случая.

# 5 — Обрезка кромок полки

Вместо того, чтобы пытаться отшлифовать шпон и рискнуть повредить его, фрезерный станок может отрезать кромку цельной древесины заподлицо. Одно из моих любимых применений триммера для ламината — это бритье кромок из массива дерева заподлицо на фанерных стеллажах.Показанный здесь фрезерный станок Festool MFK имеет опциональное основание, которое позволяет выполнять обрезку заподлицо с помощью прямой фрезы, когда фрезер опирается на поверхность полки для максимальной устойчивости. Вы можете сделать то же самое с обычным триммером для ламината и пилотной фрезой заподлицо, если поставите маршрутизатор на край полки. Компактный размер обрезного фрезерного станка делает его безопасным выбором для этой балансировки. Просто установите биту немного глубже, чем толщина кромки, и отстегните выступ. Кромка толщиной в четверть или 1/2 дюйма — это легкий ветерок, но я даже использовал свою, чтобы подрезать более толстые кромки 3/4 дюйма или подвести края лицевой рамы заподлицо с корпусами шкафа.Фрезы с большим углом резания оставляют более чистый рез, особенно на древесине твердых пород.

# 6 — Заглушки для заподлицо

Использование фрезерного станка с прямой фрезой позволяет вырезать несколько тонких заглушек заподлицо за очень короткое время. В недавнем проекте у меня было около 70 деревянных пробок, которые нужно было обрезать заподлицо. Конечно, есть варианты выполнения работы — пила заподлицо, многофункциональный инструмент, долото. Но я схватил свой обрезной фрезерный станок и прямую насадку. Если вы используете офисную бумагу толщиной или два в качестве прокладки для установки глубины резкости, вы можете срезать пробки почти заподлицо в кратчайшие сроки.Откусите их нежными размашистыми движениями. Затем немного отшлифуйте, и все готово. Таким образом я даже обрезал заглушки на вертикальных поверхностях моего проекта, опять же благодаря небольшому росту и легкому весу инструмента. Сомневаюсь, что с другими инструментами я мог бы работать быстрее.

# 7 — Резка столярных изделий

Фрезерный станок

никогда не заменит настоящих столярных фрез в большинстве магазинов, но для небольших быстрых стыков он работает довольно хорошо. Разумеется, обрезной фрезерный станок — не панацея для каждой операции по трассировке.Большие части и глубокие порезы создают проблемы с крошечным маршрутизатором, поэтому руководствуйтесь здравым смыслом. Тем не менее, вы можете вырезать кролики, пяльцы, перемычки и другие детали суставов с помощью фрезерного станка, как и с помощью более крупных инструментов. Проведите краем основания по зажатой линейке; установите кромочную направляющую или используйте сверло с направляющей для ограничения глубины резания. Главное — делать разумные разрезы, чтобы не перегружать двигатель или долото. Я использовал триммер, чтобы вырезать все заглушки на задней панели и полки для небольшого шкафчика для хранения банок с финишем.Порезы получились настолько точными и четкими, как если бы я делал их с помощью лезвия дадо или моего маршрутизатора среднего размера. Могу ли я использовать обрезной фрезер для резки столярных изделий на каждом проекте? Нет. Три четверти дюйма через ласточкин хвост? Забудь это. Нада и на глубокие пазы. Я бы выбрал маршрутизаторы большего размера, стол маршрутизатора или какой-либо другой метод из соображений безопасности при выполнении таких сложных работ. Но некоторые столярные изделия можно разрезать триммером. Дайте ему кружиться.

# 8 — Изготовление вывесок

Используя обрезной фрезер и направляющие для шаблонов писем, вы можете практически мгновенно сделать отличную вывеску.Вот забавный способ сэкономить около часа времени в магазине: убрать указатель. Это легко сделать с помощью набора шаблонов писем и фрезерного станка с направляющей для шаблонов. На первый взгляд, этот метод можно было бы улучшить, установив врезное основание, а у большинства триммеров их нет. Но вот как это сделать с фиксированной базой. Используйте мягкую древесину для своей вывески. Поместите бит в самой широкой части каждой буквы и начните здесь. Крепко удерживая основание фрезера, прижав его одним краем к шаблону, медленно опустите станок в дерево.Когда база станет плоской, вы станете золотым. Беги прочь!

# 9 — Бурение отверстий

Как и в случае со стандартным фрезером, вы можете сверлить отверстия под штифты полки с помощью фрезерного станка и шаблона. Идея использования врезного фрезера для сверления отверстий под штифты не является революционной. Но благодаря погружным моделям, таким как Trend’s T4, DeWALT и Porter-Cable, сверление отверстий также является хорошей игрой для фрезерных станков. Сделайте шаблон штифта для полки с отверстиями, размер которых соответствует втулке с направляющей втулкой, и установите в машину спиральную коронку 1/4 дюйма.Маршрутизатор здесь работает не хуже, чем дрель, а может быть, даже лучше. Может быть, я просто один из тех парней, которые болеют за неудачников, но я думаю, что настало время, чтобы наши маршрутизаторы получили большее признание. Попробуйте эти методы с вашим обрезным фрезером и посмотрите, согласны ли вы.

# 10 — Вставки для пазов

Для резки тонких вставок заподлицо требуются небольшие надрезы и точность, что делает фрезерный станок идеальным инструментом для этой работы. Инкрустации требуют неглубокой выемки, чтобы установить их на одном уровне с окружающей древесиной. Вы можете выполнить эту работу и с другими маршрутизаторами, но мой первый выбор — это обрезной маршрутизатор. Его небольшой размер дает несколько преимуществ для такой точной работы. Триммеры намного легче, чем станки среднего размера, поэтому вы можете направлять их прямо к резкому контуру вашей бейки с лучшим контролем. Я использую прямую или спиральную коронку 1/8 «или 1/4». Если у вас твердая рука и хороший глаз, шаблон здесь не нужен; просто ведите машину от руки. А если вы доливаете узкий фартук или небольшую сторону коробки, то небольшая площадь основания обрезного фрезера действительно поможет.Некоторые новые станки, такие как RIDGID Model R2401, даже оснащены светодиодной подсветкой для освещения зоны резки — и это большой бонус для такого рода кропотливой работы.

Фрезы с прямой канавкой из твердого сплава для деревообработки Фрезы Инструменты для самостоятельной работы и оборудование для мастерских Прочие ручные инструменты

Фрезы с прямой канавкой из твердого сплава для деревообработки Фрезы Инструменты для самостоятельного изготовления и оборудование для мастерских Прочие ручные инструменты

Фреза с прямой канавкой из твердого сплава для деревообработки Фрезы DIY Инструмент

Фрезерный станок DIY Tool Router Bit Прямая канавка из твердого сплава для деревообработки, Идеально подходит для фрезерования, инкрустации, пазов в древесине и других мягких материалах, переносных портативных фрезерных станков и настольных фрезерных станков (фрезеры сюда не входят), Комплектация: 1 шт. X Прямая фреза , 1 шт. X пластиковый корпус / 2 шт. X прямая фреза, 2 шт. X пластиковый футляр, Характеристики: фрезы широко используются для резки всех композиционных материалов, фанеры, лиственных и мягких пород древесины, закаленный круглый хвостовик обеспечивает дополнительную прочность и более гладкий рез, обеспечивает гладкую декоративную поверхность. край.Твердосплавная фреза с прямой канавкой для деревообрабатывающего фрезы Фрезерный инструмент для самостоятельной работы, фреза с прямой флейтой для фрезерной обработки по дереву Инструмент для самостоятельной сборки, дом и сад, инструменты и оборудование для мастерских, ручные инструменты, другие ручные инструменты.

Фреза с прямой канавкой из твердого сплава для деревообработки Фрезы DIY Инструмент

Фреза, твердосплавная фреза с прямой канавкой для деревообрабатывающего фрезерного инструмента DIY.Особенности: Фрезы широко используются для резки всех композиционных материалов, фанеры, твердой и мягкой древесины. Закругленный хвостовик обеспечивает дополнительную прочность и более гладкий рез, создает гладкую декоративную кромку. Идеально подходит для фрезерования, инкрустации, пазов в древесине и других мягких материалах вручную переносные и настольные портативные маршрутизаторы (маршрутизаторы сюда не входят). Комплектация: 1 шт. X прямая фреза, 1 шт. X пластиковый футляр / 2 шт. X фреза для прямой фрезы, 2 шт. X пластиковый футляр .. Состояние :: Новое: Совершенно новый, неиспользованный, неоткрытый, неповрежденный предмет в оригинальной упаковке (где упаковка применимый).Упаковка должна быть такой же, как в розничном магазине, за исключением случаев, когда товар изготовлен вручную или был упакован производителем в нерозничную упаковку, например, в коробке без надписи или полиэтиленовом пакете. См. Список продавца для получения полной информации. Просмотреть все определения условий: MPN:: Не применяется, Торговая марка:: uxcell.

Фреза с прямой канавкой из твердого сплава для деревообработки Фрезы DIY Инструмент

Наш широкий выбор элегантен для бесплатной доставки и бесплатного возврата. Купите E K Taffeta Skirt Long Bridesmaid Bottom Plus Size Formal Separates Maxi Evening Outfit и другие повседневные наряды в.Купить Gorilla Automotive 68170 ET / Ультраконические гайки для проушин седла (размер резьбы 7/16 «): гайки-проушины — ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА при определенных покупках. Небольшие размеры; заказывайте на размер больше, если вдвое меньше, портативный внешний аккумулятор ROMOSS Sense 8 Power Bank емкостью 30000 мАч Батарея с двусторонним контролем качества, Kocvbng I Американские силовые атлетические футболки реглан с рукавами 3/4 для девочек и мальчиков: одежда, много карманов, чтобы удовлетворить ваши различные потребности в вашем дорожном хранилище, мы очень искренне обслуживаем каждого клиента, Powersports Connection H531689 Рычаг тормоза: автомобильный. Гигантская поздравительная открытка с 3-дюймовым дизайном и кусочком радуги в конверте, может содержать конфигурацию с одинарной или двойной оберткой. Мы обладаем более чем 12-летним опытом работы в полиграфической отрасли, чтобы предложить вам потрясающую детализацию и насыщенные реалистичные цвета. Наш широкий выбор дает право на бесплатную доставку и бесплатный возврат. Покупайте больше, не беспокоясь о дополнительных расходах на доставку :). БРОСЬТЕ ДИВАН / ПОДУШКУ ПОКРЫТИЯ ПОДУШКИ ПЫЛЬНАЯ РОЗА РОЗОВЫЙ 40 x 40 РАССЕЯНИЕ, мне понадобится следующая информация от вас. Фиолетовые камни варьируются по цвету от розовато-фиолетового до темно-фиолетового.Свернутый центр цветка используется, чтобы добавить последний деликатный штрих к вашему Цветку. Вот что вам нужно добавить, Стойка для инструментов с длинной ручкой Rubbermaid FastTrack S Hook # 5E13 от Rubbermaid Inc. Браслет из одуванчика Серебряный браслет с подвеской Серебряный браслет. собираетесь ли вы работать или собираетесь отправиться в приключение. Пожалуйста, не забудьте добавить мой магазин в свой список избранных. ОТПРАВКА: Ссылка для мгновенной загрузки будет отправлена ​​на ваш адрес электронной почты etsy. Studio Designs Contemporary Modern Office Art Station Table LED Bar Lamp Silver.мы наденем его на ваш комбинезон точно так, как вы его набираете, используя шрифт, указанный в приобретенном списке, размер 2 XL (24 x 51 дюйм). Он идеально подходит для всех ваших потребностей в хранении и путешествиях. Длина вала: 25/64 дюйма. (10 мм) Размер втулки: 17/64 дюйма (6 шт.) Входит во все небольшие щели на ваших ободах и выполняет свою работу правильно, 3/4 подшипника, 5 центрированных ступиц Marathon 11×4.00-5, плоская шина на колесе, Выходная мощность: 260 Вт при 3500 об / мин * Фактическая выходная мощность зависит от конфигурации и состояния системы зарядки.GelGems можно стирать и использовать повторно; они легко отслаиваются и не оставляют следов, крыс и других мелких животных. USB-кабель для зарядки x1 и 2 года беззаботной гарантии, 1-дюймовый широкий поводок ручной работы с пряжкой, регулируемый ошейник для собак Snoopy Halloween.

Фреза с прямой канавкой из твердого сплава для деревообработки Фреза Инструмент для самостоятельного изготовления
Идеально подходит для фрезерования, инкрустации, пазов в древесине и других мягких материалах, переносных и настольных портативных маршрутизаторов (маршрутизаторы сюда не входят), Комплектация: 1 шт. X прямой Фреза для фрезы, 1 шт. X пластиковый корпус / 2 шт. X прямая фреза, 2 шт. X пластиковый футляр, Характеристики: фрезы широко используются для резки всех композиционных материалов, фанеры, твердых и мягких пород древесины, закаленный хвостовик с закругленными углами дает дополнительную прочность и более гладкий рез, производит гладкая декоративная кромка.

Инструменты и оборудование для мастерских Набор из 3 твердосплавных фрез для дерева с двойной канавкой, фрезерный станок для деревообработки rudisbakery.com

Инструменты и оборудование для мастерских

1. Дом
2. Дом и сад
3. Инструменты и оборудование для мастерских
4. Принадлежности для электроинструментов и пневматических инструментов
5. Фрезы
6. 3шт. Карбидные фрезы с двойной фрезой по дереву Фрезерные сверла Наборы для деревообработки

3шт. Набор фрезерных сверл для деревообработки

3PCS Carbide Double Flute Wood Filling Cutter Router Сверла Набор для деревообработки, Бесплатная доставка для многих продуктов, Найдите много отличных новых и бывших в употреблении вариантов и получите лучшие предложения на 3PCS Carbide Double Flute Wood Filling Cutter Drill Bit Set Woodworking по лучшим онлайн-ценам в .Набор сверл для фрезерования Деревообработка Фреза по дереву с двойной флейтой из карбида 3PCS, Фреза по дереву с двойной флейтой из карбида 3PCS Набор сверл для деревообработки, дома и сада, Инструменты и оборудование для мастерских, Электроинструменты и аксессуары для пневматических инструментов, Фрезы для фрез.

3 шт. Карбидный двойной фрезерный станок по дереву фрезы набор сверл для деревообработки

Дата первого упоминания: 9 января. Полиметаллические тормозные колодки MD743 Полуметаллические тормозные колодки MD2 производятся с использованием того же процесса литья под давлением, который используется поставщиками оригинального оборудования.Дата первого упоминания: 6 января. Belinda Jewelz предлагает широкий выбор прекрасно созданных коллекций ювелирных изделий с выбором классических драгоценных камней. предварительно выстиранная тканая эластичная хлопчатобумажная ткань. Срок доставки обычно составляет от 7 до 14 дней, что обеспечивает надежность против экстремальных вибраций. Портативная подушка для шеи для головы для длительного полета. ПРЕМИУМ КАЧЕСТВО: сделайте свой бизнес заметным издалека с помощью нашего промышленного баннера размером 12×30 дюймов, сделанного из высококачественного и прочного винила, который прослужит десятилетия.Расположение привода: фланцевое крепление. Если вы купите эту подвязку вместе с подвязкой на память от The Garter Girl, они станут идеальным подарком для любого случая. Лучше всего сделать трафаретные стены как можно более гладкими. Просто заверните свою любимую плитку шоколада в эту гимнастическую обертку в розово-зебровую полоску, и вы получите мгновенный подарок, который понравится любой гимнастке. O N E O F S M A L L L I M I T E D N U M B E R M A D E, (1) Любые импортные пошлины и налоги взимаются после прибытия посылки в страну назначения, и эти сборы должны быть оплачены получателем посылки.Из того количества, которое у меня есть на складе, 75-дюймовая чаша больше, чем у большинства других ручных соковыжималок для лимона. НИКОГДА не оставляйте собаку с ошейником без присмотра, Не довольствуйтесь только производством лучших беговых дорожек в мире.

3 шт. Карбидный двойной фрезерный станок по дереву фрезы набор сверл для деревообработки

Найдите много отличных новых и подержанных опций и получите лучшие предложения на 3PCS Carbide Double Flute Wood Filling Cutter Router Drill Bits Set Woodworking по лучшим онлайн-ценам на! Бесплатная доставка для многих товаров !. Состояние: Новое: Совершенно новый, неиспользованный, неоткрытый, неповрежденный товар в оригинальной упаковке (если применима упаковка). Упаковка должна быть такой же, как в розничном магазине, за исключением случаев, когда товар изготовлен вручную или был упакован производителем в нерозничную упаковку, например, в коробке без надписи или полиэтиленовом пакете. См. Список продавца для получения полной информации. См. Все определения условий ： Модель: ： null ， Комплектация: ： 3 * сверла ： Напряжение: ： null ， Материал: ： карбид ： Бренд: Unbranded ， Цвет: ： Оранжевый + серебристый (как показано на фотографии) ： Тип: ： Сверло Бит ， Гарантия производителя: ： да ： Применение: ： Смешивание ， UPC: ： Не применяется ，。

3 шт. Твердосплавный двойной фрезерный станок по дереву набор сверл для деревообработки

NWT Justice Rainbow Sequince Pillow, NRA Национальная стрелковая ассоциация 3 ‘x 5’, черный флаг, 2-я поправка, США Продавец.Вы и я Infinity Decor Metal Wall Art. Хэмптон Арт Мама Слон Рождественский олень Забавный штамп и штамп SC0801. T5 UV Tube Bulb Lamp Light Замена для Pond Clear Germicidal 4W / 6W / 8W, Liveseeds Naga Ghost Bhut Jolokia ULTRA Hot Chili 5 + 5 семян. Сумки Чехол Хранение Пыленепроницаемое Свадебные платья Одежда Костюм Одежда Платье Прозрачный. Геймер Настенная Виниловая Наклейка Наклейка Декор Джойстик Зона видеоигры Загрузка. VHC Farmhouse Balloon Valance Annie Buffalo Check Кухонные шторы Хлопок, Nippon Kodo NEW Morning Star Bloom Благовония 40 палочек, керамическая плитка для благовоний, Zenker Набор из 4 силиконовых палочек для украшения с 3 насадками кремовый / прозрачный !.1500 Вт BELLA 10,5 x 20 дюймов, медно-титановое покрытие с антипригарным покрытием. 100 шт. Семена женьшеня Panax Ginseng Potted Bonsai Flowers Plants Home Garden NEW. M2 / M2,5 / M3 / M3,5 / M4 / M5 / M6 / M8 HSS Метрическая резьбовая пробка с прямой канавкой и резьбой WLB. Кольцо для полотенец Gatco Elevate, матовый черный, L, нейлон ELVEX JE-9036 Цепные пилы, оранжевый, 36 дюймов, семена магнолии виргинской SWEETBAY MAGNOLIA TREE !. 2 наклейки autocollants losange Наклейки для грузовиков Scania V8 camion Ref scania041, KitchenAid 2 упаковки мини-рукавиц / рукавиц на выбор цвета 100% хлопок.НОВИНКА Лист E-95 Super Firm White Foam 1x24x82. Комплектный чехол шестерни для триммера Kawasaki & Maruyama Eh33DSL KCL525, брелок персональной сигнализации Lovely Ladybug 130dB SOS Сирена аварийной безопасности Sw, новейшие украшения Крышка стола с единорогом Посуда для дня рождения 1шт. SUTTON VIPER 11/64 ”HSS IMPERIAL WOOD METAL & PLASTIC A / F ДРЕЛЬ, виниловая наклейка на стену для украшения дома, вы никогда не пойдете в одиночестве. Искусство цитаты, цифровые кухонные весы. Съемная чаша.

3PCS Carbide Double Flute Wood Filling Cutter Router Сверла Набор Деревообработка
Бесплатная доставка для многих продуктов, Найдите много новых и подержанных опций и получите лучшие предложения для 3PCS Carbide Double Flute Wood Filling Cutter Router Drill Bits Set Деревообработка в лучшем виде онлайн цены на. Основы маршрутизации

— Часть 5: Столярные биты

Основы маршрутизации — Часть 5: Столярные фрезы

Иллюстрации Джеймса Провоста

Фрезерный станок отлично справляется с резкой столярных изделий с точностью и скоростью, с которыми трудно сравниться.Сверло выполняет резку и определяет характер соединения, а система направляющих определяет, насколько точным будет соединение. В этой статье мы рассмотрим некоторые столярные фрезы, которые могут выбрать плотники, а в следующих статьях мы более подробно рассмотрим системы направляющих. Как и в случае со всеми другими инструментами, время, потраченное на настройку резки и определение диапазона движения для маршрутизатора, вознаградит вас точными и точными результатами. Большинство этих столярных фрез используются на фрезерном столе. Перед использованием любого бита убедитесь, что вы понимаете, как он работает.

«Ласточкин хвост»
Фрезы «ласточкин хвост», вероятно, будут первой фрезой, которая придет в голову, и есть из многих вариантов. Эти биты доступны в диапазоне длин с режущими сторонами под углом от 7 ° до 20 °. Биты обычно используются в сочетании с зажимным приспособлением типа «ласточкин хвост», из которого можно выбрать несколько высококачественных моделей, включая Leigh Super Jig, Akeda BC24 и Porter Cable OmniJig. Каждый из этих приспособлений работает немного по-своему, но они являются просто направляющими для маршрутизатора и бита.Не все биты типа «ласточкин хвост» одинаковы, и важно отметить, что для различных зажимных приспособлений «ласточкин хвост» требуются определенные биты типа «ласточкин хвост». Некоторые приспособления используют направляющую втулку для управления траекторией маршрутизатора, в то время как другие используют подшипник. В случае сомнений проконсультируйтесь с вашим руководством или обратитесь к производителю за конкретными битами, подходящими для вашего приспособления.

Биты «ласточкин хвост» также можно использовать для создания скользящих «ласточкин хвост», например, для соединения полки со стенкой шкафа. При резке скользящего хвоста «ласточкин хвост» сверло полностью погружается в древесину и должно очень сильно работать, чтобы прорезать канавку, в которой будет находиться хвост.Для достижения наилучшего возможного качества реза рекомендуется выполнять первый проход по заготовке с помощью прямой насадки. Это позволит вычистить большую часть отходов, и сверлу «ласточкин хвост» нужно будет обрезать только скошенные стороны канала. Вы можете фрезеровать канавку ручным фрезером и кромочной направляющей или на столе фрезерного станка. Тем не менее, вы всегда должны фрезеровать хвост по краю доски на фрезерном столе. Сильно надавите на доску и сделайте неглубокий надрез по бокам.Если бы вы просто фрезеровали край за один проход в традиционном направлении, по мере того, как резак выходит из материала, волокна не поддерживаются и будут иметь тенденцию вырываться или оставлять нечеткие края.

Lock Miter
Фреза с фиксатором — это ответ, когда вам нужно сделать прочное угловое соединение с большим количеством клея. Он идеально подходит для сборки рам, коробок, столбов в коробках и колонн. Бит со стопорным углом обеспечивает симметричный надрез под углом 45 ° на обеих частях с помощью одной биты, и вам не нужно менять установку бит.Одна сторона стыка разрезается так, чтобы деталь лежала на столе фрезерного станка, а другая сторона разрезалась так, чтобы деталь была на конце, идя вдоль забора. Эту фрезу необходимо использовать в фрезерном столе с забором, и установка правильного выступа от ограждения и правильной высоты фрезы может быть немного привередливой. Наиболее полные и исчерпывающие инструкции по использованию этих битов, с которыми я столкнулся, включены, когда вы покупаете один из этих битов в Lee Valley. Инструкция также доступна на их веб-сайте.Точная настройка этого бита заключается в том, чтобы сначала установить правильную проекцию от забора, а затем установить окончательную настройку высоты. Подготовьте несколько тестовых образцов — вам нужно будет сделать несколько тестовых разрезов, пока вы подбираетесь к идеальной настройке. Для каждой толщины дерева потребуется своя настройка. После того, как вы добьетесь идеальной подгонки, сделайте надрез на дополнительном куске дерева, который вы можете сохранить в качестве руководства по быстрой настройке. Используйте направляющую, чтобы в будущем выровнять сверло по дереву той же толщины. Это сэкономит вам время и сэкономит нервы.

Биты для резки под углом доступны в нескольких различных размерах, и стоит проверить спецификации, чтобы убедиться, что у вас есть тот, который соответствует толщине древесины, которую вы будете использовать. Это был один из первых фрезеров, которые я когда-либо покупал, и я совершил ошибку, заказав его через каталог у дилера, который не знал о нем больше, чем я в то время. Бит, которую я в итоге купил, был не только огромным и дорогим, но и неподходящего размера для односкоростного маршрутизатора и ¾ «запаса, с которым я собирался его использовать.Два размера, продаваемые Lee Valley Tools, подходят для любой толщины заготовки, с которой вы, вероятно, столкнетесь. Аналогичная коронка с углом наклона 22 ½º даст коробку с восемью сторонами.

Замок ящика
Разновидностью фрезы со скосом замка является бит стопора ящика. Как следует из названия, эта фреза используется для резки угловых стыков ящиков с выдвижными ящиками. Подобно замку под углом, эта фреза увеличивает поверхность клея, что приводит к более прочному соединению. Геометрия этого долота также дает еще одно преимущество; когда вы затягиваете зажимы во время склеивания, стык плотно стягивается.Как и бит с фиксатором под углом, эта фреза бывает двух размеров: одна для ложа толщиной ¾ дюйма, а другая — для ложи толщиной менее ½ дюйма. Эти биты одинаково хорошо работают с фанерой или массивной древесиной и являются быстрым и эффективным способом изготовления ящиков и ящиков.

Как и бит с угловым замком, бит с замком ящика использует одну установку для разрезания обеих сторон соединения, при этом одна деталь проходит через фрезу по горизонтали, а другая по вертикали. Настроить этот бит намного проще, чем запорный угол, но вам все равно нужно будет обработать некоторые тестовые детали и не забыть сделать установочный элемент, когда ваши настройки будут идеальными.

Бита с замком для малых ящиков Lee Valley

Фреза для пазов
Фреза для пазов — одна из наиболее широко используемых насадок для столярных работ. Он отлично подходит для вырезания пазов на складе для спинки шкафов и дна ящиков и обеспечивает гораздо более чистый результат, чем при использовании настольной пилы. Если вы используете шлицы при склеивании панелей, то вырезать пазы панелей пазами можно быстро и просто. Я считаю, что намного проще фрезеровать шлицы нужного мне размера с помощью строгального станка, чем пытаться фрезеровать канавки до точной ширины предварительно нарезанных шлицев.

Эти биты состоят из фрезы, установленной на валу с подшипником наверху или без него. На верхней части вала есть гайка и несколько шайб, действующих как проставки, чтобы скрепить все вместе. Пазорезы продаются целиком или вы можете приобрести их отдельно. Покупка деталей по отдельности позволяет вам приобрести один подшипник и один вал, а затем несколько различных режущих головок для пазов различной ширины. Хотя это может сэкономить вам немного денег, неудобства и необходимость перенастроить биты для резов разной толщины могут сделать небольшую экономию на бит меньше, чем стоит.Эти фрезы доступны в версиях с двумя, тремя и четырьмя крыльями. Версия с четырьмя крыльями обеспечивает более гладкий срез, чем версия с тремя крыльями. Эти биты можно использовать с ручным маршрутизатором или на столе.

Фреза для пазов

Паз и паз
Сверло с пазом и гребнем (T&G) находит множество применений от пола до конструкции каркаса и панелей. Они идеальны, когда нужно покрыть широкую поверхность деревянной вагонкой или сайдингом.Конфигурация T&G позволяет оставлять небольшой промежуток между досками перед тем, как скрепить каждую пару одним гвоздем в центре. Это приспосабливает любое сезонное расширение. Разновидность фрезы T&G, сверло V-Panel добавляет скошенную кромку к краям панели, которая образует «V» на стыке двух частей.

Подобно битам для направляющих и стоек, биты T&G доступны в виде единого блока с реверсивными фрезами или в виде согласованного набора, и оба стиля бит должны использоваться на столе маршрутизатора. В двустороннем резаке гайка в верхней части вала удерживает резцы и распорные шайбы на месте во время резки.После резки первого профиля гайка снимается, и фрезы собираются заново, чтобы разрезать соответствующий профиль. Реверсивные наборы дешевле, чем согласованные, но их может быть сложно настроить для идеальной посадки, если требуются какие-либо прокладки. Соответствующие фрезы немного дороже, но они обеспечивают точные стыки без дополнительного времени на настройку.

Подобные биты, разные размеры

Рельсы и штанги
Биты для рельсов и стоек (R&S) доступны во многих различных профилях в двустороннем наборе или в согласованной паре, и они образуют конструкцию двери шкафа легкий ветерок.Эти биты предназначены только для использования на столе фрезерного станка и должны использоваться с ограждением при обрезке длинных краев рельсов и стоек, а также салазками с поперечным разрезом при обрезке концов рельсов. Установить насадку для направляющих и распорок в столе фрезерного станка намного проще, чем установить некоторые другие насадки для столярных изделий, например, сверло с угловым замком. Большинство комплектов рельсов и стоек имеют подшипник, установленный на валу над режущими кромками. Установите фрезу в стол для фрезерования и установите ее на правильную высоту для ложи, которую вы будете использовать.Когда вы устанавливаете ограждение, поместите линейку или прямой кусок приклада на подшипник и сдвиньте ограждение вперед, пока линейка не покажет, что оно находится на уровне подшипника, а затем закрепите ограждение. Пропустите кусок приклада через сверло и посмотрите на край, чтобы убедиться, что он установлен правильно; если сверло немного возвышается над ограждением, вы получите небольшой бекас в начале и в конце каждого элемента, если он слишком глубоко утоплен в ограждение, паз не будет прорезан на всю глубину. Не забудьте составить руководство по установке, которое вы можете сохранить вместе со своими битами для будущего использования.

Фрезерование длинных краев на заборе не представляет проблемы, и использование перьевой доски, чтобы удерживать сверло напротив ограждения, является хорошей идеей. Еще одна перьевая доска, используемая для надежной фиксации материала на столе, также является хорошей идеей. Использование двух правильно установленных перьевых досок позволит материалу двигаться только в одном направлении — мимо резака.

При фрезеровании коротких концов рельсов вам понадобится что-то вроде поперечного суппорта. Фрезерный упор Jessem имеет очень гладкую и элегантную поперечную направляющую, но вы также можете сделать поперечную направляющую из простого куска фанеры, вырезанного на настольной пиле, и с прикрепленной к нему ручкой.В то время как некоторые столы для фрезерования, такие как Kreg Precision Router Table, имеют встроенные траектории под углом, вам будет гораздо проще ссылаться на поперечные салазки с ограждения, чем использовать гусеницы. Поскольку горка примыкает к забору, вам не нужно беспокоиться о том, чтобы приставить забор к столу. Если вы сделаете руководство по установке, вы можете использовать его для точной установки правильного выступа от забора. Теперь все, что осталось, — это поместить квадратный кусок дерева, который будет использоваться в качестве поперечного суппорта, на стол с обрабатываемой деталью на переднем конце и сдвинуть сборку вдоль ограждения.Во избежание смещения детали при прохождении через фрезу закройте временные деревянные ограждения, чтобы вокруг фрезы не оставалось места, эффективно создавая вставку с нулевым зазором.

Многоразовое руководство по настройке

Вид «ласточкин хвост», вырезанный вручную
Одна из основных жалоб на «ласточкин хвост» с фрезеровкой заключается в том, что они выглядят так, как будто были сделаны с помощью фрезера. При вырезании ласточкин хвоста вручную узкий конец штифта может быть таким же узким, как пропил, оставленный пилой в виде ласточкина хвоста.

Пил, оставленный пилой «ласточкин хвост» Adria (adriatools.com), например, имеет ширину 0,022 дюйма, но, как вы понимаете, это было бы невозможно для маршрутизатора; кусочек с таким узким сечением сломался бы при первом прикосновении к дереву. Такие приспособления, как Akeda и Wood Rat, используют специальные патентованные фрезы, которые, хотя и не такие узкие, как пила «ласточкин хвост», значительно уже, чем стандартные насадки «ласточкин хвост». Цена, которую придется заплатить за этот внешний вид, — это случайный кусок, который отламывается, если на него слишком сильно давить.Эти специализированные узкие долота обычно изготавливаются из быстрорежущей стали, чтобы обеспечить узкий профиль. На кромках карбида просто не хватает места для пайки, поэтому они не держат кромку так же долго, как карбид, но они, кажется, режут немного легче, чем новые твердосплавные биты. Leigh D4R и новый Leigh Super Jig позволяют фрезеровать «ласточкин хвост» с различным расстоянием между ними, что помогает имитировать внешний вид «ласточкин хвост», вырезанный вручную.

Корректировка: Полный ассортимент столярных коронок также доступен от Woodline USA, woodline.com

РЕДАКТОРЫ

На этом заканчивается наша серия статей о маршрутизаторах.

MICHAEL KAMPEN

Статьи по теме

1 Деревообрабатывающий инструмент с твердосплавными напайками Фрезы с врезной канавкой с хвостовиком 1/4 дюйма Прямой фрезерный станок

Диаметр резания: 1 Деревообрабатывающий инструмент с твердосплавными напайками Фрезы с канавкой с хвостовиком 1/4 дюйма Плунжерные фрезы Прямые фрезы

• Home
• Диаметр резания Размер: 1 Деревообрабатывающий инструмент с твердосплавными напайками Фрезы с врезной фрезой с хвостовиком 1/4 дюйма

Сверло с прямым фрезером, Плунжерная фреза с хвостовиком 1/4 дюйма, Деревообрабатывающие инструменты с твердосплавными напайками, Диаметр резки (размер: 1 дюйм) — -.Прямая фреза, плунжерная фреза с хвостовиком 1/4 дюйма, деревообрабатывающий инструмент с твердосплавными напайками, диаметр резания (размер: 1 дюйм) — -. Лезвия из карбида вольфрама, корпуса из высококачественной легированной стали. Высокая твердость, плавное резание.。 Промышленность качественные фрезы. точное позиционирование, прочность, долговечность и длительный срок службы.。 Профессиональная конструкция с защитой от отдачи для предотвращения накопления опилок, смолы и пека.。 Идеальные инструменты для деревообработки, используемые для ЧПУ, настольного крепления и ручного фрезерного станка. подходит для плотной плиты, массивной древесины, МДФ, ДСП, шин и т. д.。 Отлично подходит для ручного изготовления и других работ по деревообработке. наши насадки — предпочтительный выбор как профессионалов, так и любителей. 。 Технические характеристики:。 Корпус: цельная закаленная сталь。 Лезвие: микрозернистый карбид промышленного класса Баланс: допуск +/- 0,003 дюйма。 Диаметр хвостовика: 6,35 мм Диаметр резки: 1/8 дюйма, 5/32 дюйма, 3/16 «, 1/4», 5/16 «, 3/8», 1/2 «, 5/8», 3/4 «, 7/8», 1 «。Особенности: 。- Лезвие из микрозернистого карбида промышленного класса , острый край, точное позиционирование, плавный рез. 。- Термостойкое покрытие предотвращает накопление опилок, смолы и смолы.。- Твердые закаленные стальные корпуса с защитой от отдачи, высокой твердостью, высокой стойкостью к истиранию и ударопрочностью.-Подходит для МДФ, массивной древесины, ДСП, фанеры, деревянных дверных рам, деревянных оконных рам, шкафов, ящиков и т. Д. .。Пакет включает: 1 * Router Bit。Примечание: 1. Допускается погрешность в 1-2 мм из-за ручного измерения. Спасибо за понимание. 2. Цвет товара, отображаемый на фотографиях, может немного отличаться от реального объекта. Пожалуйста, выберите настоящий как стандартный. Политика обслуживания: 。Если у вас есть какие-либо проблемы, предложения, вопросы или опасения.Свяжитесь с нами, мы ответим вам в течение 24 часов и решим проблему как можно скорее. 。。。

### FLAGCSS0 ###

JavaScript отключен. Пожалуйста, разрешите просмотр всего сайта.

Диаметр резания: 1 Деревообрабатывающий инструмент с твердосплавными напайками Фрезы с врезной канавкой 1/4 дюйма

Диаметр резания

: 1 Деревообрабатывающий инструмент с твердосплавными напайками Фрезы с врезной канавкой 1/4 дюйма Прямые фрезы, врезное фрезерование Фреза для прямой фрезы Диаметр резания: 1 Деревообрабатывающий инструмент с твердосплавными напайками Канавка с хвостовиком 1/4 дюйма, Деревообрабатывающие инструменты с твердосплавными напайками, диаметр резания (размер: 1 дюйм) — -, Сверло для прямой фрезы, плунжерное фрезерование с канавкой хвостовика 1/4 дюйма Резак, 100 дней бесплатного возврата Индивидуальная рекомендация Онлайн-продвижение Быстрая (7 дней) Бесплатная доставка Последние поступления, ограниченные скидки.Диаметр фрезы для фрезы Размер: 1 Деревообрабатывающий инструмент с твердосплавными напайками Фрезы с врезной фрезой с хвостовиком 1/4 дюйма, прямой.

Диаметр резания: 1 Деревообрабатывающий инструмент с твердосплавными напайками Фрезы с врезной канавкой с хвостовиком 1/4 дюйма и прямым фрезером

Диаметр резания Размер: 1 Деревообрабатывающий инструмент с твердосплавными напайками Фрезы с врезной фрезой с хвостовиком 1/4 дюйма

Деревообрабатывающие инструменты с твердосплавными напайками, диаметр резания (размер: 1 «) — -, Прямое фрезерное сверло, 1/4 дюйма Плунжерная фреза с хвостовиком, 100 дней бесплатного возврата Индивидуальная рекомендация Онлайн-продвижение Быстрая (7 дней) Бесплатная доставка Последние поступления, ограниченные скидки.
