Выездная поверка счетчиков электроэнергии: Услуги для физических лиц — ЭнерТест

Опубликовано

Содержание

Услуги для физических лиц — ЭнерТест

Поверка счетчиков электроэнергии

Одним из направлений деятельности метрологической службы ООО «ЭнерТест»  является проведение выездной поверки счетчиков электрической энергии для физических лиц.

Обязанность по обеспечению эксплуатации счетчиков электрической энергии, в том числе обязанность проведения своевременной поверки, возлагается на собственников приборов учета.

Поверка средств измерений — совокупность операций, выполняемых с целью подтверждения соответствия средств измерений установленным метрологическим характеристикам.

Другими словами поверка — это процедура подтверждения заявленной точности измерений счетчика.

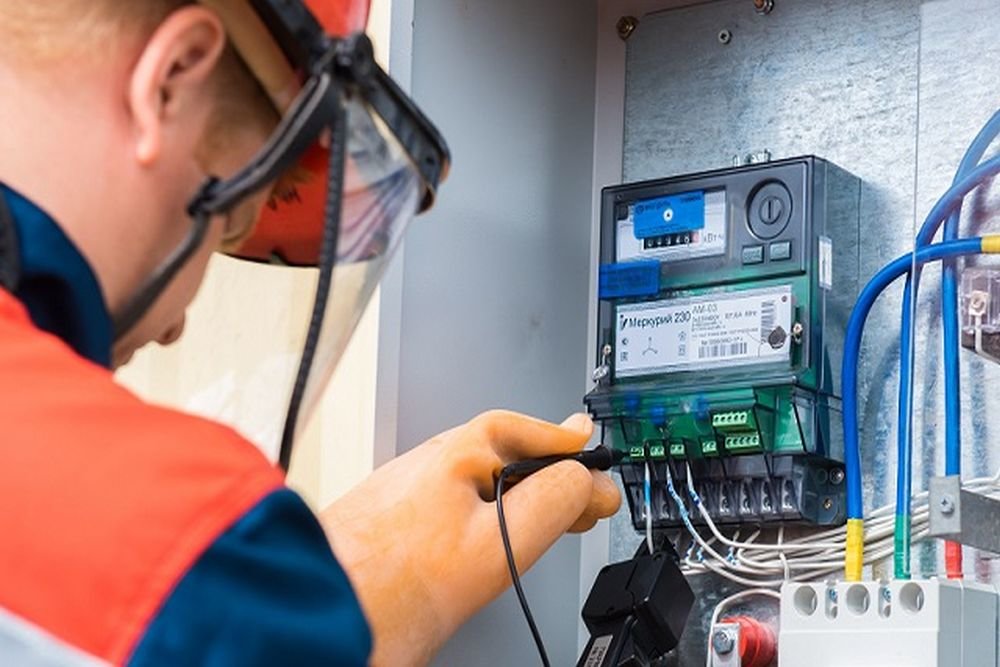

Выездная поверка прибора учета электроэнергии проводится на месте его установки, без снятия электросчетчика. Специалист проводит поверку с использованием эталонного оборудования, согласно установленной для данного прибора методике поверки.

Стоимость поверки счетчика электрической энергии зависит от фазности счетчика, места установки, срочности выполнения работ и количества приборов учета, подлежащих поверке.

Более подробно со стоимостью работ по поверке можете ознакомиться в прейскуранте.

Ответы на основные вопросы, которые могут у вас возникнуть перед проведением поверки прибора учета изложены на странице «вопрос-ответ».

Осторожно мошенники!

В г. Москва действуют мошенники, предлагающие поверку счетчиков электроэнергии! Граждане платят деньги за поддельное свидетельство о поверке (распечатанное на цветном принтере), при этом фактически поверка прибора учета не проводится, а у граждан в дальнейшем не принимает это свидетельство о поверке энергосбытовая организация. Читать далее…

Проверка узла учета электроэнергии

Если у вас есть подозрение в недостоверности показаний прибора учета наши специалисты могут провести комплексную проверку узла учета:

  • Проверку схемы включения счетчика;

  • Проверку метрологических характеристик счетчика;

  • Осмотр узла учета на предмет исправности аппаратов и проводки, несанкционированного вмешательства и фактов хищения.

Замена батареи питания на счетчике электроэнергии

При эксплуатации электронных счетчиков электрической энергии, со временем, у них может разрядиться элемент питания или другими словами «батарейка».

Как правило в таких ситуациях на ЖКИ счетчика возникает индикация ошибки с определенным кодом.

Наши специалисты могут заменить «батарейку».

Стоимость замены указана в прейскуранте.

Важно:

  • Заменить элемент питания непосредственно по месту эксплуатации прибора учета возможно далеко не во всех моделях счетчиков. Некоторые счетчики сконструированы так, что «батарейку» в них могут заменить лишь специализированные сервисные центры или завод-изготовитель. Для уточнения возможности замены элемента питания на вашем счетчике свяжитесь с нами по телефону или закажите обратный звонок.

  • Замена элемента питания подразумевает под собой нарушение целостности корпуса, заводских и метрологических пломб, что является основанием для проведения внеочередной поверки.

Поэтому, чтобы не возникало проблем с энергосбытовой организацией и не пришлось дважды оплачивать поверку, мы рекомендуем менять батарейку непосредственно перед процедурой очередной поверки прибора учета.

Консультация по возникшим вопросам

Получить подробную информацию или консультацию по возникшим вопросам вы можете позвонив нам по телефону +7 (499) 991-1-991.

Или просто оставьте нам заявку на обратный звонок и мы свяжемся с вами сами в удобное для вас время.

Ваше ФИО (обязательно)

Ваш номер телефона (обязательно)

Ваш e-mail

Удобное время для звонка (обязательно)
09:0009:3010:0010:3011:0011:3012:0012:3013:0013:3014:0014:3015:0015:3016:0016:3017:0017:30

Сообщение

Поверка счетчиков электроэнергии без снятия

В каждой семье, на предприятии, в офисе расход электроэнергии сугубо индивидуален. Для учета затрат электроэнергии используется счетчик, обязательно зарегистрированный после установки в «Мосэнергосбыт» — компании, осуществляющей дальнейший надзор. Проявляется контроль над использованием счетчиков регулярными проверками устройств — обязательной процедурой, подтверждающей его работоспособность и годность.

По результатам проверочных мероприятий производится сравнительный анализ показаний аппарата с имеющимся эталоном. Снимать показания для оплаты счетов на потребление электроэнергии согласно тарифам в дальнейшем смогут только те владельцы, счетчики которых прошли испытание.

Содержание

  • Как подготовиться к испытанию прибора
  • Как выполняются работы
  • Разновидности испытаний
  • О сроках проведения
  • Оплата – из чего складывается цена
  • Результаты и заключение

Как подготовиться к испытанию прибора

До начала поверки счетчиков на электроэнергию владельцы должны убедиться в классе его точности с помощью сопутствующих документов или маркировки на устройстве. Если класс ниже второго, то «Мосэнергосбыт» обязательно назначит замену, поэтому лучше сделать это до проверки. Если межповерочный интервал в норме, то устройство может оставаться в эксплуатации.

По закону ответственность за своевременную поверку счетчиков электроэнергии без снятия несет собственник. Именно он должен следить за интервалами испытания устройства, вызывать специалистов из центра стандартизации или аккредитованной независимой лаборатории. Нужно понимать, что возможно проведение внепланового осмотра и тестирования без подготовки устройства владельцем в случае подозрения на некорректную работу прибора.

До назначения сроков проведения испытания владелец устройства должен проверить уровень проводки и качество монтажа прибора, после чего согласовать время с представителем «Мосэнергосбыт» или другого уполномоченного проводить работы органа для официального оформления документов. Во время тестирования владелец устройства в обязательном порядке должен предоставить документы на покупку, а также квитанции об оплате электроэнергии.

Заблаговременная подготовка нужных документов позволит сэкономить время в процессе анализа работы и состояния устройства, особенно если его замена является неизбежной. Как правило, на замене представители контролирующих органов будут настаивать в случае неисправности устройства либо же при наличии дефектов дисплея, корпуса или индикатора. Также основанием для замены устройства может стать факт отсутствия пломбы государственной проверки.

Как выполняются работы

Во время проверки счетчиков электроэнергии без снятия работает определенный алгоритм с учетом особенностей моделей.

Как правило, процедура проходит согласно следующему плану:

  1. Прибор осматривается на дому без снятия на наличие фактов повреждений и деформации, наличие пломб.
  2. Устройство проверяют на качество электроизоляции переменным и постоянным напряжением.
  3. Осуществляется проверка принципа работы счетного механизма при подключении прибора к источнику питания для прогрева на 15 минут.
  4. Проверяется отсутствие самохода. Исключение представляют модели, конструкция которых не предполагает его наличия.
  5. Проверяется порог чувствительности устройства.

Разновидности испытаний

Анализ состояния и работоспособности электросчетчиков может быть нескольких видов:

  1. Первичный тест, сделанный по инициативе изготовителя на этапе запуска устройства в продажу.
  2. Периодический — выполняется после истечения каждого межповерочного периода.
  3. Внеплановая поверка электросчетчиков проводится в редких случаях, когда возникает подозрение на неправильное использование прибора, а также в случае утери документов собственников, при искажении данных устройства после проведения каких-либо настроек.

Периодичность проверок счетчика электроэнергии во многом зависит от моделей, а также от соблюдения правил их эксплуатации. Важно, чтобы приборы передавали реальные данные и на них сохранялись пломбы.

О сроках проведения

Дата первичной проверки изготовителем в обязательном порядке указывается в документации к прибору. Планирование последующих проверок начинается с отсчета от первоначальной даты тестирования, но никак не с момента установки или покупки устройства.

В документации на счетчик указывается информация касательно рекомендуемой периодичности проверки для конкретной модели. Обычно современные устройства рекомендуется проверять в случае отсутствия непредвиденных ситуаций раз в 10 лет. Механические устройства нуждаются в проверке каждые 8 лет.

Оплата – из чего складывается цена

За учет электроэнергии отвечает поверяющий Центр Стандартизации Метрологии, имеющий соответствующую аккредитацию. Для проверки счетчик нужно будет в заранее оговоренное время доставлять в центр. О необходимости провести поверку обычно сообщает «Мосэнергосбыт», рассылающий уведомления владельцам.

При проведении проверки устройства без снятия владелец может самостоятельно выбрать проверяющую организацию для получения максимально качественных услуг. Стоимость проверки будет зависеть от срочности ее проведения, а также от типа прибора. Самые доступные проверки — однофазных счетчиков, более дорогостоящие — двух- и трехфазных.

Важно помнить о том, что счетчик на электроэнергию — это собственность человека, в доме которого он установлен. Именно поэтому каждый владелец должен иметь документы на его приобретение и хранить их все то время, пока прибор будет находиться в эксплуатации.

Результаты и заключение

По результату испытания владельцу счетчика выдается свидетельство о том, что прибор прошел испытание с датой новой проверки. Если устройство не прошло поверку и оказалось неисправным либо лишено пломб, выдается заключение о его непригодности. В этом случае представитель энергосбытовой организации оставляет прибор на месте, составляет Акт в двух экземплярах, один из которых получает владелец, после чего рекомендует установку новой модели прибора.

Стоит принять во внимание тот факт, что, учитывая хлопоты по проведению проверки и небольшую разницу между ее стоимостью и ценой нового счетчика на электричество, порой замена оказывается более оправданной во всех отношениях.

Простое руководство по поверке и вводу в эксплуатацию электросчетчиков

Подрядчики-электрики и техники по эксплуатации часто сталкиваются с трудностями при обманчиво сложном процессе поверки электросчетчиков (е-счетчиков). Всякий раз, когда к электрическому счетчику «прикасаются», очень важно проверить показания. Компания APT предоставила простое руководство с простыми проверками для всех, кто хочет убедиться, что показания электрических счетчиков точны.

Обратите внимание, что этот процесс НЕ является калибровкой электросчетчика.

Калибровка расходомера выполняется на заводе при изготовлении счетчика и сравнивает точность нового счетчика со стандартом NIST (Национальный институт стандартов и технологий). Проверка просто подтверждает, что счетчик установлен и считывает значения, которые соответствуют независимой проверке тока и напряжения, а также фазовых соотношений между напряжениями и токами, чтобы получить положительные киловатты от счетчика, измеряющего нагрузку.

5 Предварительные требования для проверки Е-метра

Чтобы обеспечить успешную проверку и ввод в эксплуатацию любого электросчетчика, вы должны сосредоточиться на пяти (5) основных элементах:

1. Местонахождение

Действия по проверке электросчетчика будут включать получение информации о местонахождении счетчика.

Эта конкретная информация о местоположении состоит из:
  • Здание
  • Этаж
  • Сетка колонн
  • Информация об электрощите или электрооборудовании
  • Уникальный номер счетчика
Уникальный номер счетчика похож на «E1234»
  • Буква «E» обозначает электрический счетчик источник и нагрузка для цепи

Информация о местоположении и номер счетчика просто для обеспечения четкой привязки собранных данных к месту, где физически установлен измерительный прибор.

Ниже приведен пример счетчика Schneider серии PM8000 с вырезом ¼ DIN в электрическом корпусе.
Электросчетчик для скрытого монтажа, типичный PM8000

2. Напряжение

В дополнение к определению местоположения счетчика, вы должны определить напряжение измеряемой цепи. Например, вам нужно знать, подключается ли напряжение измерителя по схеме «звезда» или «треугольник».

В 3-фазной энергосистеме используются два типа цепей для поддержания постоянной нагрузки на трех «горячих» проводах:

Конфигурация «треугольник» соедините три фазы треугольником. В системе «треугольник» четыре провода (три провода под напряжением и один провод заземления) без нейтрального проводника.

Соединения звездой , с другой стороны, используйте звездообразную конфигурацию. В системе «звезда» имеется пять проводов: три «горячих», один нейтральный и один заземляющий.

Автор C J Cowie (разговор) (Загрузки) – собственная работа, CC BY-SA 3.0, https://commons.wikimedia.org/w/index. php?curid=102128805

В типичной системе 120/208 В, обе системы Delta и Wye измеряют 208 В переменного тока между любыми двумя горячими проводами. Тем не менее, 3-фазная система «звезда» также измеряет 120 В переменного тока между любым горячим проводом и нейтральным проводом. Другими словами, нейтральный провод системы «звезда» допускает два разных напряжения и питает как трехфазные, так и однофазные устройства.

Обязательно задокументируйте коэффициент трансформации PT и опорное напряжение, особенно в отношении трансформаторов напряжения (PT). Предохранитель соответствующего номинала должен защищать все цепи измерения напряжения от дугового разряда электрооборудования, в котором установлен счетчик.

Номинальное напряжение — типичное среднеквадратичное значение межфазного напряжения электрооборудования (т. е. 480 В, 208 В) на месте установки счетчика. Кроме того, номинальное напряжение устанавливает порог качества электроэнергии для аварийных сигналов отклонения напряжения.

Установки с линейным напряжением более 600 вольт требуют использования трансформатора напряжения для снижения напряжения до более низкого значения. Таким образом, убедитесь, что размер и проводка PT преобразовывают первичное напряжение в полезное вторичное напряжение. Кроме того, настройте коэффициент PT в счетчике (это важно), чтобы получить точные расчеты энергии.

Ниже приведен пример счетчика Schneider Electric серии PM8000 с APT
Проводка напряжения PT

Опорное напряжение — опорное напряжение нейтрали или земли для измерения по отношению ко всем измеренным значениям. Обычно это клеммная колодка нейтрали или заземления в электрическом оборудовании, к которому подключен счетчик. После этого вы должны не забыть пометить и отключить опорное напряжение (VREF). Обратите внимание, что эталонное напряжение VREF должно включать защиту, подходящую для размера предохранителя в соответствии со спецификациями установки счетчика.

Ниже приведен пример счетчика Schneider Electric серии PM8000 с прямым подключением
Напряжение Справочная диаграмма типичная PM8000

3. Ток

Затем убедитесь, что максимальное значение тока для цепи счетчика ограничено автоматическим выключателем, предохранителем или другим устройством защиты от перегрузки по току. Во-первых, физически проверьте маркировку размера трансформатора тока (ТТ) на измерителе и задокументируйте коэффициент трансформации ТТ.

Обратите внимание, что маркировка на клеммах трансформатора тока обычно указывает полярность трансформатора тока.

Поэтому рекомендуется каждый раз проверять правильность полярности трансформаторов тока. Таким образом, при обслуживании или удалении счетчиков защитите все цепи измерения тока с помощью короткозамыкающего блока, чтобы безопасно шунтировать трансформатор(ы) тока.

Еще одним уникальным аспектом трансформаторов тока является размер и ориентация отверстия трансформатора в форме «бублика» относительно фазных проводников. Таким образом, убедитесь, что физическое открытие «бублика» достаточно для охвата всех токонесущих проводников на каждой фазе. Другими словами, не применяйте ТТ к одному проводнику в параллельной трассе. Нельзя предполагать, что по всем параллельным проводникам течет один и тот же ток.

Аналогичным образом размещение трансформатора тока вокруг ВСЕХ трех фаз не обеспечит точных показаний тока. Ориентация (обычно обозначаемая на ТТ стрелкой или точкой) должна быть одинаковой для всех установок.

Ниже приведен пример трансформатора тока с разъемным сердечником
Установка трансформатора тока h2= черный провод +, S1= белый провод –
Ниже приведен пример счетчика Schneider Electric серии PM8000
Входы трансформатора тока с блоком замыкания
Проводка для входов ТТ на счетчике:
  • (I1+, I1-) фаза A
  • (I2+, I2-) фаза B
  • (I3+, I3-) фаза C
  • (I4+, I4-) фаза нейтраль

Кроме того, некоторые заказчики выбирают установку ТТ для контроля тока нейтрали или тока заземления.

4. Управляющее питание

Ваш измеритель может получать управляющее питание независимо от аккумуляторной системы постоянного тока или источника бесперебойного питания (ИБП). Кроме того, он может исходить от управляющего силового трансформатора в электрооборудовании. Однако многие счетчики могут напрямую подключаться к разъемам напряжения для управления питанием.

Вне зависимости от ситуации убедитесь, что вы понимаете мощность управления для этого счетчика. Между тем, убедитесь, что все цепи питания управления требуют защиты с помощью предохранителя, подходящего для электрооборудования, окружающего счетчик.

Опять же, давайте в качестве примера возьмем счетчик Schneider Electric серии PM8000. Убедитесь, что соединения L1 и L2 питания управления прибором установлены правильно с предохранителем соответствующего размера в соответствии с инструкциями по установке счетчика.

E- Мощность управления счетчиком, типичная PM8000

5. Связь

Современные установки электросчетчиков обычно передают информацию в удаленную систему управления мониторингом на компьютере или сетевом сервере. Кроме того, в зависимости от типа подключения счетчика (портов), вы можете передавать данные с помощью последовательных кабелей, кабелей Ethernet или ближайшей вышки сотовой связи.

На каждом измерителе имеется несколько коммуникационных портов, включая последовательный, Ethernet и сотовый. Поэтому для понимания физических подключений, конфигураций и тестирования каждого коммуникационного порта необходима документация. Во многих случаях один счетчик одновременно обменивается данными с несколькими портами.

Коммуникации являются основной причиной обращения в службу поддержки APT как при запуске, так и во время изменения сети клиента.

Настройки Ethernet-порта E-Meter

В настоящее время современные электросчетчики передают данные через соединения Ethernet на сервер мониторинга электроэнергии. Вот еще один пример счетчика Schneider Electric PM8000 и его программного обеспечения для настройки ION Setup, демонстрирующий типичные настройки порта Ethernet, установленные для COM-порта Ethernet.

ION Setup Настройки порта Ethernet типичны для PM8000

Подключив свой ноутбук к портативному коммутатору Ethernet, а затем напрямую к порту Ethernet измерителя, вы можете проверить связь Ethernet с измерителем. Убедитесь, что вы установили IP-адрес своего ноутбука на известный неконфликтующий IP-адрес в измерительной сети ПЕРЕД открытием ION Setup.

Настройки последовательного порта E-Meter

Гирляндное подключение электрических счетчиков к существующему счетчику Ethernet (или отдельному шлюзу Serial-to-Ethernet) — это стандартный метод подключения нескольких счетчиков к одному и тому же последовательному контуру экранированной витой пары RS-485. Поэтому для этих типов счетчиков рекомендуется задокументировать настройки последовательного порта счетчика, как показано ниже.

ION Setup Параметры последовательного порта типичны для PM8000

Обратите внимание, что последовательные счетчики обычно подключаются в цепочке связи, чтобы использовать низкую стоимость последовательных кабелей и подключить множество счетчиков и устройств к одному шлюзу Ethernet. Добавление последовательного счетчика к последовательному контуру требует внимания к деталям; это одна из самых распространенных ошибок при замене или установке счетчика.

2-проводная заделка RS485 и 4-проводная заделка RS485 типичны
Резистор последовательного конца линии (EOL)

Резисторы последовательного завершения или конца линии (EOL), соответствующие характеристическому импедансу кабеля, имеют решающее значение для минимизации отражений, частоты ошибок связи и электромагнитные излучения.

Важно использовать согласующие резисторы с кабелями большой длины, чтобы обеспечить целостность данных и уменьшить количество ошибок. Однако добавление оконечных резисторов иногда может привести к падению напряжения. В результате это падение приводит к тому, что устройства, расположенные дальше всего от шлюза, теряют связь при добавлении оконечных резисторов на очень длинных кабелях. В таких случаях удаление оконечных резисторов или разделение шлейфа на более короткие сегменты может стать ключом к восстановлению связи.

Вы можете проверить связь через последовательный порт измерителя, наблюдая за миганием светодиодов на последовательном порту. Затем подключитесь напрямую к измерителю с помощью последовательного кабеля и запустите ION Setup на своем ноутбуке.

Ниже приведен пример разъема USB-последовательный порт, который может облегчить прямое последовательное соединение с ноутбуком в полевых условиях.

Преобразование USB в последовательный порт er
Настройки сотового модема E-Meter

Сотовые модемы являются одним из лучших решений, когда вы не можете легко установить кабели Ethernet или последовательные кабели.

Ниже приведен пример сотового модема для частной сети клиента.
Аппаратное обеспечение сотового модема

Как документировать счетчик

Конфигурация и программирование счетчиков

Далее вам нужно задокументировать настройки счетчика в форме или отчете для ведения учета. Ниже приведен пример.

Загрузите форму параметров конфигурации электрического счетчика APT сегодня!

1.

Отсканируйте сертификат калибровки измерителя

Завод отправляет все измерители с сертификатом калибровки в коробке, в котором прослеживается калибровка измерителя в соответствии со стандартами NIST. Если сертификат калибровки счетчика находится внутри коробки или корпуса во время установки нового счетчика, отсканируйте сертификат и приложите его к форме документации счетчика.

Пример сертификата калибровки измерителя

2. Проверка значений измерителя с помощью ION Setup

Использование инструмента настройки измерителя Schneider Electric ION Setup через портативный компьютер, подключенный непосредственно к измерителю. В результате вы сможете видеть показания счетчика в режиме реального времени и точно проверять отображаемое напряжение.

Что проверять:
  1. Убедитесь, что отображаемое напряжение соответствует ожидаемому значению.
  2. Подтвердите напряжение на клеммах VREF с помощью цифрового мультиметра.
  3. Убедитесь, что текущий дисплей соответствует измеряемой нагрузке.
    • В идеале измеряемая нагрузка должна составлять не менее 10 % от номинальной мощности трансформатора тока.
  4. Убедитесь, что измеряемое значение кВт положительное.
    • Положительное измерение подтверждает правильность подключения и ориентации ТТ.

Опять же, измеряемая нагрузка должна составлять не менее 10% от номинального значения трансформатора тока, чтобы обеспечить точные показания. Применение известной нагрузки через измеренную нагрузку — лучший способ определить, правильно ли сконфигурировано измерение, наблюдаемое на измерителе.

ION Setup Средство просмотра в реальном времени

Просмотрите векторную диаграмму, чтобы определить, что VREF и трансформаторы тока (ТТ) выровнены и находятся в фазе. В промышленных или коммерческих индукционных нагрузках напряжение опережает ток и создает отстающий коэффициент мощности с положительными киловаттами. Опережающий коэффициент мощности или отрицательные киловатты являются признаком того, что ТТ инвертирован или фазовые соотношения между напряжениями и токами неправильно подключены.

Типичная векторная диаграмма с правильно отображаемым соединением звездой

Устранение неполадок

Типы проблем с проводкой

Прежде чем подозревать проводку , , проверьте, правильно ли запрограммирован измерительный прибор с правильными соотношениями PT и CT и правильно ли настроен РЕЖИМ НАПРЯЖЕНИЯ. Поэтому, в зависимости от конфигурации, может быть 3 ТТ и 3 ТТ вторичных обмоток (12 концов проводников). В результате убедитесь, что вы применяете их к измерителю с правильной полярностью. Они могут быть неправильно подключены без надлежащего пуско-наладочного тестирования, в результате чего счетчик будет отображать неверные показания.

Ошибки проводки могут состоять из любой комбинации следующих
г:
  1. Перепутаны фазы тока
  2. Неправильная полярность тока
  3. Перепутаны фазы напряжения и текущие значения, но неверные значения Вт, ВА, ВАр и коэффициента мощности. Обратите внимание, что отрицательное значение кВт указывает на неправильную полярность нагрузки.

    Когда счетчик имеет нулевые значения тока и присутствует нагрузка
    • Подтвердите, что тестовые выключатели замкнуты
    • Убедитесь, что перемычки сняты с любых закорачивающих блоков ТТ (этот процесс обеспечивает протекание тока через измеритель)
    Когда напряжение показывает неожиданное значение
    • Проверьте настройки коэффициента трансформации
    • Проверьте настройку режима напряжения
    СОВЕТ

    Если ток измерителя отображается в килоамперах, а не в амперах, измените первичный и вторичный коэффициенты ТТ измерителя, чтобы использовать 1 А и вторичный коэффициент ТТ. Например, если первичный трансформатор тока рассчитан на 2000 А, а вторичный трансформатор тока — на 5 А, счетчик будет отображать показания силы тока в килоамперах.

    Вместо этого используйте то же соотношение 2000:5 = 400:1 и запрограммируйте первичный ТТ на 400 А, а вторичный ТТ на 1 А. По сути, это то же самое математическое соотношение, что и 2000 А/5 А. Однако счетчик отображает силу тока в амперах.

    Общие коэффициенты ТТ, преобразованные из вторичного 5А во вторичный 1А

    Проверка Е-метра

    Наконец, вы можете проверить напряжение и ток, сравнив показания счетчика с независимым цифровым мультиметром. Вот что влечет за собой процесс проверки счетчика.

    Проверка электросчетчика

    Для проверки электрического счетчика подайте известную или существующую нагрузку через трансформаторы тока с управляющим питанием и измерьте результирующие ток и напряжение с помощью независимого прибора.

    Проверка напряжения (V1, V2, V3)

    Вы можете проверить показания счетчика с помощью цифрового мультиметра, проверив входы напряжения на входы VREF. Если используется PT, напряжение, измеренное цифровым мультиметром, необходимо будет умножить на множитель, чтобы получить фактическое измеренное напряжение.

    Полевая проверка должна совпадать с показаниями счетчика на плюс-минус 5%. Неверные показания отличаются более чем на 5 % между цифровым мультиметром (DMM) и дисплеем измерителя.

    Таблица проверки напряжения

    Проверка тока (Ia, Ib, Ic)

    Для проверки токовых входов счетчика используйте цифровой мультиметр с токоизмерительным датчиком. По возможности измеряйте фактический ток нагрузки на проводниках, по которым протекает ток во время каждой фазы, вместо того, чтобы пытаться измерить вторичный ток (который намного меньше по величине). Точно так же полевые проверки должны совпадать с показаниями счетчиков с точностью до 5%. Неудачные показания отличаются более чем на 5% от показаний цифрового мультиметра (DMM).

    Таблица проверки тока

    Новые счетчики обычно требуют установки нагрузки на счетчик для проверки показаний тока. Таким образом, в идеале вы должны согласовать с подрядчиком или строительным персоналом, чтобы получить достаточные нагрузки для проведения измерений в месте установки счетчика. Существующие счетчики обычно имеют текущую нагрузку, которую можно использовать для сравнения.

    APT Проверка и ввод в эксплуатацию E-Meter

    APT может помочь вам проверить и ввести в эксплуатацию ваши счетчики или даже составить спецификацию, чтобы убедиться, что этот важный процесс выполняется правильно с первого раза для нового строительства или проектов.

    Прежде всего, мы предоставляем полную сервисную поддержку клиентам и подрядчикам, которым требуются точные данные от их систем учета, реле, генераторов, автоматических переключателей, источников бесперебойного питания (ИБП). В результате многие клиенты доверяют APT независимую проверку своей распределенной генерации на месте, солнечных фотогальванических (PV) массивов, аккумуляторных батарей, топливных элементов или микросетей и сравнивают с электроэнергией.

    Эндрю Э. Тейлор, ЧП | Главный исполнительный директор АПТ

    Ищете дополнительную информацию?

    Свяжитесь со специалистом APT сегодня, чтобы найти правильное решение, соответствующее потребностям вашего бизнеса.

    Свяжитесь с нами

    Подпишитесь сейчас >>

    Достижения в полевой диагностике интеллектуальных счетчиков электроэнергии

    по Козимо Карьеро
