Высота ростверка: Минимальная высота ростверка для свайного фундамента

В чем преимущества фундамента ростверка?

Преимущества ростверкового фундамента перед обычным фундаментом:
1. Время, необходимое для устройства и заливки ростверкового фундамента, сравнительно меньше, чем для обычного фундамента.
2. Ростверковый фундамент способен успешно трансформировать большие нагрузки на большую площадь.
3. Эти фундаменты используются для строительства важных конструкций, таких как опоры колонн и строительные леса.
4. Ростверковый фундамент позволяет избежать глубоких котлованов в слабых грунтах, а глубина фундамента может быть ограничена 1-1,5 м.

Подробнее

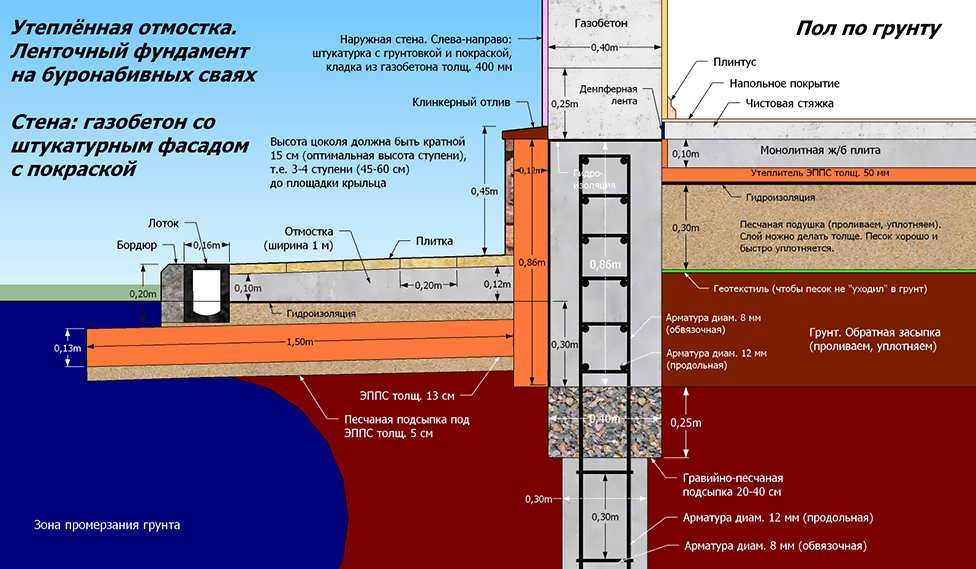

Как построить фундамент из буронабивных свай?

10 Наиболее частые причины обрушения фундамента

Типы фундаментов зданий и их назначение [PDF]

Какие бывают типы ростверковых фундаментов и их установка

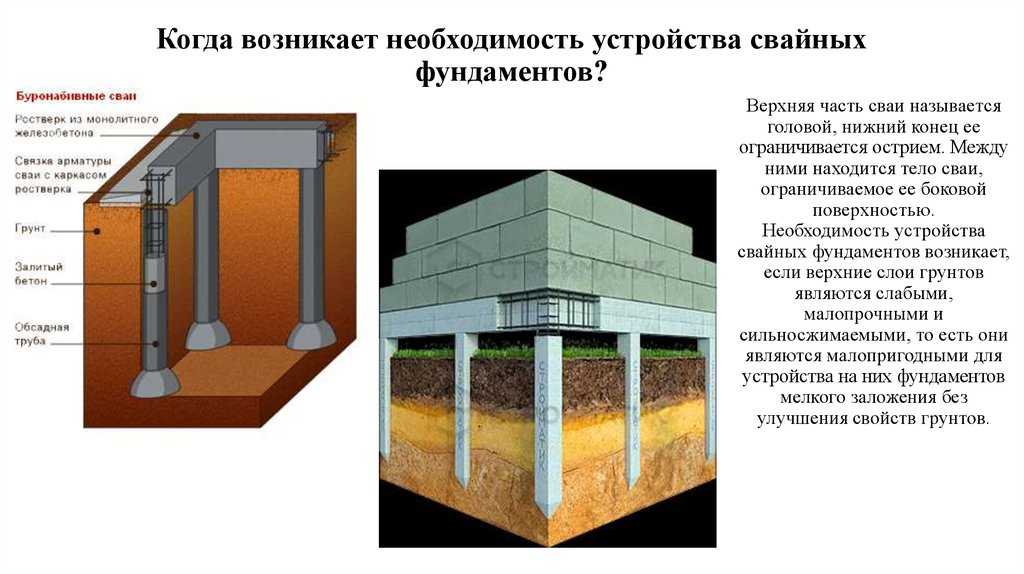

Несущая способность грунта играет очень важную роль при выборе типа фундамент под конструкцию. Для передачи нагрузки конструкции на грунт с низкой несущей способностью может помочь ростверковый фундамент.

Поскольку ростверковый фундамент улучшает гидродинамические характеристики при монтаже, вместо стандартного мелководного морского фундамента можно выбрать решетчатый фундамент. Они состоят из вертикальных сеток, пронизывающих морское дно. При вертикальной нагрузке, если допускается достаточное заглубление, несущая способность обычного поверхностного фундамента может быть получена за счет решетчатого фундамента.

Содержание

Что такое решетчатый фундамент?

Ростверковый фундамент состоит из нескольких слоев балок, которые обычно располагаются под прямым углом друг к другу для распределения большой нагрузки от надстройки на приемлемую несущую способность грунта.

Сегодня, за исключением очень тяжелых нагрузок, решетчатые фундаменты редко бывают экономичными для постоянных фундаментов. Однако их сборная форма очень удобна для временных работ, особенно когда фундамент нужно использовать повторно. Большой популярностью пользуются фонды, устанавливающие морскую инфраструктуру на морском дне.

В отличие от свай, этот тип фундамента оказался более легким и экономичным решением. Он не требует глубоких земляных работ, но все же может обеспечить необходимую площадь несущей способности почвы. Сваи, кессоны и опоры требуют глубокой выемки, что является большим недостатком в случае ограничений площадки.

Пригодность ростверкового фундамента

1. Этот тип ростверкового фундамента подходит для строительных конструкций из легких строительных материалов на слабом грунте.
2. Основываясь на фундаменте, фонд надеется сэкономить до 30% стоимости.
3. Где не допускается устройство других типов фундаментов в районах со слабыми свойствами грунтов и условиями залегания.
4. Для ростверкового фундамента следует ожидать, что нагрузка конструкции будет относительно небольшой.

Функция ростверкового фундамента

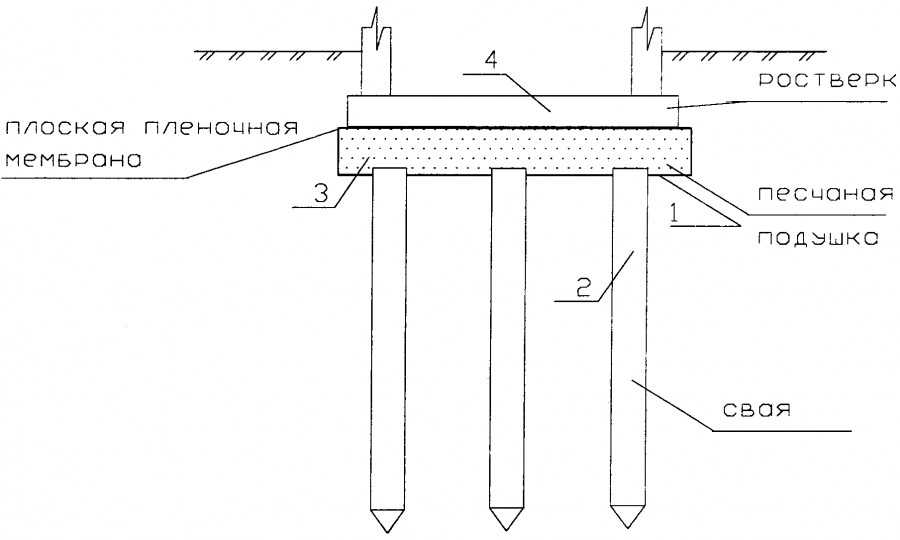

Балки ростверка соединяют весь фундамент в единую конструкцию, помогая тем самым равномерно распределить вес дома и всех свай.

В большинстве случаев этот фундамент организуется как цельная железобетонная конструкция. Сопротивление обеспечивается металлической конструкцией.

Типы ростверкового фундамента

Существует три типа ростверкового фундамента в зависимости от использования материала.

1. Ростверк стальной
2. Ростверк деревянный
3. Ростверк бетонный

Фундамент ростверка стальной

Фундамент стального ростверка состоит из стыков или стальных балок, выполненных в один или два слоя. Его название определяет его функцию и структуру, потому что он состоит из стальных балок, структурно называемых прокатными стальными балками.

Обеспечьте покрытие не менее 10 см снаружи внешней балки и над верхним фланцем верхнего слоя.

Глубина бетона должна быть не менее 15 см. После выравнивания фундамента и заливки бетона необходимо проверить правильность уплотнения и сформировать непроницаемый слой толщиной не менее 15 см.

Может защитить стальные балки от загрязнения грунтовыми водами, которое в противном случае могло бы вызвать коррозию. Затем с помощью трубного сепаратора первый слой балок смещается на бетонное основание на расстояние от 100 до 300 мм.

Затем мы залили бетон между балками и вокруг них на первом этаже. После этого с помощью делителя горизонталь второго луча располагается под прямым углом к ​​горизонтали первого луча.

Снова заливаем бетон между стальными балками и вокруг них. Для этого соединяем стальные кронштейны с верхним слоем с помощью нижней пластины, боковых уголков и усиливающих пластин.

Эти соединительные элементы также заглублены в бетон, чтобы сделать соединения прочными.

Фундамент для деревянного ростверка

Обеспечивает фундамент деревянной конструкции для прочной каменной стены из деревянных колонн. Фундамент особенно подходит для затопляемых территорий, где несущая способность грунта очень низкая, а нагрузка на грунт ограничена 50-60 кН/м2.

Вместо стальных балок использовались доски и балки. Между деревянными стыками нет бетонного ограждения.

Однако нижний бетон, предусмотренный в стальной решетке, заменен деревянной платформой из досок. Отметка уровня фундамента. Нижний слой деревянных досок размером 20-30 см и шириной 5-7,5 см уложите рядом, без зазоров между ними.

В верхней части этого слоя под прямым углом располагаются деревянные балки с таким же поперечным сечением, что и сваи. Затем снова положите еще один слой дерева под прямым углом к ​​направлению луча. Верхний слой планки может быть 7,5-10 см. Толстая, заходящая на всю ширину основания кладки стены.

Фундамент ростверка бетонный

Решетка может быть выполнена из сборных сборных железобетонных элементов, либо выполнена в виде монолитного пояса.

Для изготовления монолитного железобетонного ростверка необходимо сначала изготовить и установить опалубку. Его можно сделать из краевой пластины в виде прямоугольного паза и установить так, чтобы зазор между нижней частью будущей сетки и землей был около 6-8 дюймов.

Внутри корпуса необходимо использовать проволоку для установки рамы для усиления соединения. Такая рама может быть выполнена в виде одного или двух рядов створок, соединенных перекрещивающимися стержнями, или в виде кладочной сетки, в которой два ряда соединены специально изогнутыми хомутами.

Меньшее количество аксессуаров должно быть размещено на основании высотой примерно 25-30 мм, чтобы они могли быть полностью погружены в бетон при заливке. Минимальное расстояние от рамы до боковой стенки опалубки должно быть одинаковым.

Заливка ростверков. Стальные стержни соединяются с той же линией привязки, и стальные стержни освобождаются. Используйте бетономешалку для приготовления необходимого количества бетона и заливайте его в опалубку непрерывными циклами.

В процессе заливки бетона необходимо следить за его плотной укладкой во избежание незаполненных полостей. Для лучшей усадки бетона можно использовать вибратор или традиционную штыковую лопату.

После заполнения сетки выровняйте поверхность фундамента и уложите до полного высыхания бетона. Если погода очень жаркая и солнечная, поверхность решетки следует регулярно увлажнять. После высыхания бетона опалубку можно снять.

Сборный ростверк фундамента предназначен для поддержки конструкции, сборный ростверк фундамента включает в себя: множество анкерных элементов, которые определяют сетку для опирания на поверхность ниже; и основание, соединенное с сеткой. На сетке основание включает в себя, по меньшей мере, первое основание и второе основание, которые разнесены друг от друга, и соединение между и соединено с, по меньшей мере, первым основанием и вторым основанием. Хотя бы один соединительный элемент.

Расчет основания ростверка

Для расчета основания ростверка необходимо рассчитать нагрузку и момент конструкции. Следовательно, мы должны определить соответствующую площадь фундамента, необходимую для того, чтобы грунт мог выдерживать давление в данных условиях.

Разделив площадь, узнаем количество и размер каждого слоя ростверка. Затем мы должны спроектировать слой так, чтобы он свисал с края слоя выше. Он определит размер балки, необходимый для сопротивления изгибающим моментам и силам сдвига.

Невозможно окружить сетку бетоном и последовательностью, потому что это уменьшит композиционный эффект балки и бетона. Методы строительства и нагрузки должны быть совместимы с проектными требованиями.

Несущая способность основания ростверка при горизонтальной нагрузке

Согласно исследованию (на сайте researchgate.net)  На основе испытаний маломасштабной модели поведение основания ростверка при постоянной горизонтальной нагрузке и постоянной вертикальной нагрузке в песке, а также была применена и разработана существующая пластическая модель для прогнозирования несущей способности и деформации. Модель была проверена базой данных испытаний модели.

По сравнению с эквивалентными грязевыми подушками с твердой поверхностью с такой же несущей способностью по вертикали, решетчатый фундамент из рыхлого песка и песка средней плотности имеет более высокую несущую способность при V-H (эксплуатационных) нагрузках.

 В среднеплотном и плотном песке горизонтальная способность хорошая, а в рыхлом несколько занижена. Во всех тестовых случаях было доказано, что при нагрузке V-H решетка может заменить твердую грязевую подушку.

 Если ростверк-прототип устанавливается под действием собственного веса и веса несущей конструкции (нормальная проходка), несмотря на значительные смещения фундамента (горизонтальные и вертикальные) под действием начальной горизонтальной нагрузки, начальная проходка при монтаже будет небольшой .

И наоборот, если в фундаменте слишком много проходки до первоначальной проходки, она будет больше, но незначительное дополнительное проникновение может быть использовано для мобилизации значительной горизонтальной способности текучести.

В обоих случаях боковой реакцией фундамента будет деформационное упрочнение из-за увеличения проникновения по вертикали. При больших смещениях эти два фундамента в конечном итоге проявят одинаковую несущую способность и общую проходку.

Несмотря на то, что при нормальном проникновении большая часть проникновения происходит во время использования, а при чрезмерном проникновении большое частичное проникновение происходит во время установки.

Вертикальная грузоподъемность ростверкового фундамента в песке

Если допускается достаточное заглубление фундамента, можно получить эквивалентную грузоподъемность плоского фундамента. Необходимые смещения увеличиваются с увеличением шага, толщины сетки, количества ростверков фундамента и плотности грунта.

Ссылка: researchgate.net

Процедура установки фундамента ростверка

Эти этапы участвуют в строительстве фундамента ростверка,

1. Для массивных монолитных решеток необходимо изготовить и установить каркасы. Мы предпочитаем эту решетку, потому что она более надежна.
2. Опалубка выполнена из кромочной пластины в виде прямоугольного паза. Он имеет высоту 1 фут и ширину, равную минимальной толщине стены дома. Зазор между каждой сеткой должен быть установлен на 6-8 дюймов.
3. Внутри опалубки мы должны использовать вязальную проволоку для установки каркаса стального соединения. Минимальное расстояние от рамки до края шаблона такое же.
4. Соедините арматуру той же обвязочной проволокой, что и раньше.
5. Для приготовления бетона необходимо использовать бетономешалку. Заливается в шаблон в непрерывном цикле. Аксессуары должны располагаться на высоте примерно 25-30 мм, чтобы они были полностью погружены в бетон. Бетон следует заливать аккуратно, чтобы не было ненужных полостей.
6. После шпаклевки поверхность необходимо выровнять и высушить. После высыхания шаблон можно снять. Фундамент готов.

 Преимущества ростверка

• Меньше времени и материалов, необходимых для установки;
• Так как не применяется в мерзлых грунтах, позволяет уменьшить тепловыделение дома с помощью фундамента.
• Снижает уровень вибрации дома (это очень актуально, если дом строится близко к дороге

Недостатки ростверка

• Требуется установка свай на достаточной глубине.
