Закрыть трубы отопления: Как задекорировать трубу отопления в комнате, квартире, частном доме? 30 вариантов спрятать трубу отопления

прячем в стене или используем декоративный короб

На чтение 7 мин. Просмотров 3.6k. Обновлено 25 ноября, 2020

Даже самый изысканный дизайн в доме портят трубы, которые размещаются вдоль стены. Но, это легко поправить. Как спрятать трубы отопления в частном доме или квартире, вы узнаете из предоставленной ниже информации.

Способы решения проблемы

Когда речь заходит о частном доме, сразу следует отметить, что возможностей в данном случае больше, чем в квартире. Сеть отопления можно спрятать в стяжку, а в многоэтажном здании для магистрали верхних этажей используют потолок расположенных ниже квартир.

На нижних этажах при таких действиях применяют натяжные потолки.

Часто загородные дома строят из дерева. В таких ситуациях сеть отопления протягивают сквозь лаги, где предварительно делают отверстия для трубопрокатного материала.

Кроме этих можно применить и такие способы:

• Разместить трубы в стенке;
• Смонтировать короб;
• Возвести фальшстену;
• Перфорированный навесной экран

Каждый из этих вариантов имеет свои преимущества и недостатки. И окончательное решение как лучше спрятать трубы отопления в квартире или частном доме нужно принимать исходя из характеристик помещений и Ваших финансовых возможностей.

Так же нужно определить размер пространства под трубами, и учесть среднюю температуру в доме во время отопительного сезона.

Трубы, спрятанные в стене

Это решение вопроса является очень распространенным, магистраль отопления в прячут не только в стене, но и в полу. Эти способы непростые и требуют проведения тщательных работ.

Если вы решили воспользоваться данным вариантом, то необходимо будет очень детально все рассчитать и начертить схему размещения магистрали. На ней следует указать точные места прохождения сети. Затем уже можно начинать создавать углубления в стене – так называемые штробы.

Подготавливают углубления двумя способами:

1. Старым простым – используя молоток и зубило, сделать засечки, прорубить их, вынимая куски стенки;
2. Перфоратор. Это очень удобный способ, которым пользуются сегодня. Только при работе с этим инструментом будет много пыли, и это немного усложняет весь процесс.

Чтобы быстрее и легче подготовить углубления, нужно наметить контуры каждой борозды, и сделать прорезы на необходимую глубину болгаркой. Дальнейшую работу советуют провести ударной дрелью, просто выбивая материал.

ВАЖНО! Размеры углублений должны рассчитываться с учетом того, что нужно добавить теплоизоляцию. Можно использовать специальные чехлы, которые обеспечивают тепло- и гидро- изоляцию для сети отопления в ваших квартирах или частных домах.

Перед расчетами размера, на кусок заготовки наденьте чехол, и замеряйте диаметр, который получился. К этим цифрам добавьте еще 2 см. Когда две трубы идут рядом, не забудьте взять это во внимание. Также учитываем фитинги, тройники и остальное.

СОВЕТ. Когда завершена укладка сети, следует провести проверку, надежно ли выполнены крепления, и наличие подтечек. Для этого подключите сеть к насосу, заполните ее водой и сделайте давление выше рабочего. И после это внимательно осматривают всю магистраль.

Если подтеканий нет, то можно выполнять теплоизоляцию. На чехлах необходимого размера делается срез сбоку, и они одеваются на трубы, а швы проклеиваются специальным скотчем. Далее все можно замуровать.

ВАЖНО! У этого способа есть важный минус. Систему когда-нибудь нужно ремонтировать, а при таком варианте укладки это сделать непросто.

Видео 1. Прячем трубы отопления в стене в квартире.

Маскировка при помощи короба

Это приспособление хорошо подходит для уже проложенной магистрали. И выполнить его можно из следующих материалов:

• Гипсокартон;
• Древесина;
• Специальные профиля;
• Пластик;
• Металл.

Устройство короба из гипсокартона

Такая конструкция позволяет отлично спрятать трубы в квартире, и не затруднит к ним доступ в случае аварии. Это самый доступный метод, на который не нужно много времени.

ВАЖНО! Наличие дверей в таком коробе позволяет ремонтировать систему обогрева без демонтажа конструкции.

Суть этого метода состоит в том, что по всему периметру прохождения сети устанавливают каркас, который обшивают гипсокартонном. Так можно спрятать не только трубы, но и радиаторы.

Этот материал отличается экологической чистотой и удобством в работе. И его можно облицевать обоями, плиткой, вагонкой, и другими материалами.

Каркас можно сделать их брусков дерева, или профиля из металла. Если каркас выполняется с дерева, то брус следует обработать водоотталкивающей пропиткой или олифой.

Между собою элементы каркаса соединяют саморезами для металла, а к стенке эту конструкцию крепят шурупами с дюбелями. Точно так можно скрыть и радиаторы.

Преимущества этого метода:

1. Быстрота возведения;
2. Меньше расходов, чем на прокладку труб в сенах;
3. К трубам легко добраться для проведения ремонта;
4. Улучшается дизайн помещений.

Видео 2. Разборный короб из гипсокартона и плитки в квартире.

Древесина

Если нет гипсокартона, а имеются хорошие доски из дерева, то короб можно сделать из них. Это будет смотреться превосходно, если отделка в помещение произведена деревом. Так сохраниться целостность дизайна.

Короб из пластика

Этот материал хорошо применять для скрытия магистрали отопления в прихожей, ванной и других комнатах для хозяйственных нужд.

Фальшстена

Этот способ используют в тех случаях, когда короб не может решить данную проблему. Такие ситуации возникают, когда сеть проходит не только горизонтально, но содержит и вертикальные стояки.

Делают такую стену из обычных стеновых панелей, во внутрь которых размещают звукоизоляционный материал.

ВАЖНО! Такую стену нельзя возводить в квартире, которая имеет небольшую площадь, ведь, стена занимает много пространства.

Создается такая стена по принципу создания короба. Только в этом случае увеличивается объем работы и расход материалов.

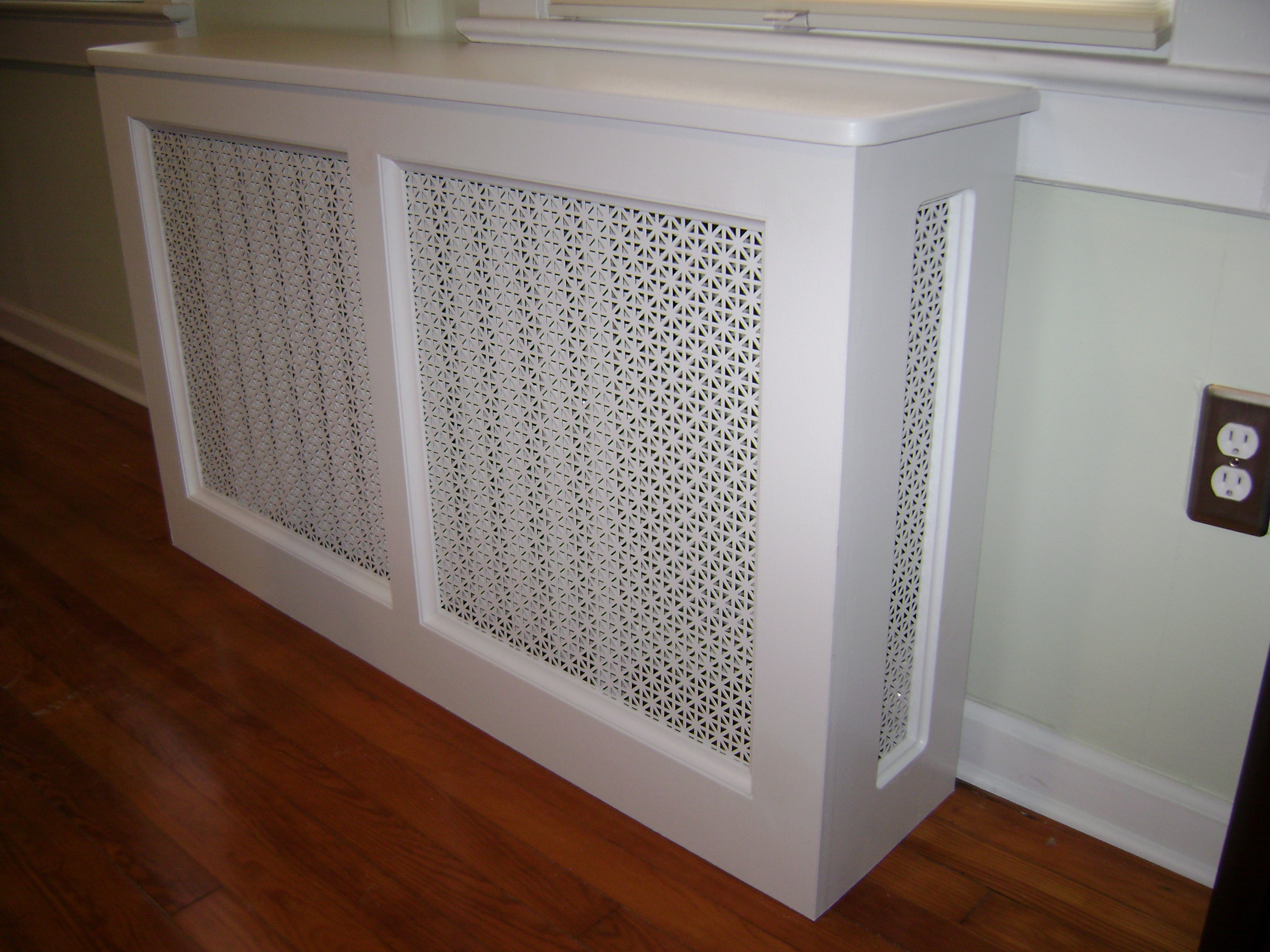

Навесной перфорированный экран

Есть разные декоративные варианты, позволяющие спрятать коммуникацию. Их разделяют по различиям конструкции:

1. Приставной короб;
2. Плоский экран;
3. Навесной экран.

Используют декоративные экраны в том случае, когда радиатор расположен в углублении.

Видео 3.



Навесную конструкцию используют для изделий из чугуна. Когда приборы располагаются под подоконником, то экран ставиться без крышки. А если радиатор выступает вперед, то его закрывают сверху.

Для производства экранов применяются такие материалы:

• Пластик;
• Металл;
• Дерево;
• Стекло;
• МДФ.

Самым экологическим считается дерево. Пластик имеет доверие не у всех, если он изготовлен с нарушениями технологии, то при нагревании он издает неприятный запах.

Недорогой вариант – МФД-решетки, который смотрятся очень красиво.

Решетки из металла отлично справляются со своими функциями, но проигрывают элегантности дизайна. Их считают эконом -вариантом, из-за невысокой стоимости.

Чтобы у такого кожуха появился стильный вид можно применить нержавеющую сталь и перфорацию. Важным плюсом этого варианта становиться простота монтажа. Эти экраны легко цепляются на крепления.

Навесной экран позволяет замаскировать трубы, которые подходят к батареям. Если этот вариант не возможен, то можно на трубах сделать декорирование тканью. Объемные шторы в гостиной или спальне могут прикрыть отопительную систему, а тканевая ширма скроет разводку в санузле.

Видео 4.

Нестандартные подходы

На кухне радиатор отопления можно спрятать в небольшую тумбочку. В этом помещении рядом с окном она смотрится хорошо, и плюсом в этой ситуации становиться дополнительное место на кухне для хранения кухонной утвари. Так эстетика совмещается с практичностью.

Можно на этот вопрос взглянуть с творческим уклоном. И тогда их не нужно скрывать трубы отопления, а нужно их немного приукрасить.

Например, интересно изменить детскую комнату можно, если разукрасить под ствол дерева батарею и трубы. А окрашенный в золотистый цвет радиатор в зале напомнит бережно сложенные золотые слитки.

Как спрятать трубы для отопления в частном доме или квартире, каждый решает самостоятельно. Воспользовавшись данными рекомендациями, подключив фантазию и творческий подход, вы сделаете эту проблему легко решаемой. Пусть в вашем доме будет уютно и комфортно.

Как аккуратно спрятать трубы отопления в частном доме

Ремонт – это всегда затраты и хлопоты, но каждый хочет, чтобы в конечном итоге все выглядело замечательно. Конечно, можно приобрести дорогостоящую мебель, эксклюзивные шторы и так далее, но вся красота будет перечеркнута пластиковым стояком или трубами отопления. То есть данная проблема нуждается в решении, и у многих возникает вопрос, каким образом можно спрятать трубы отопления?

На данный момент имеется  немало путей решения, можно как минимум их декорировать, если речь идет о радиаторах, или вовсе спрятать. Если ремонт только начинается и планируется полная замена всего трубопровода, то лучшим решением будет все замаскироваться в стене или в полу, это не только эстетично, но и удобно, конечно, потребуется немного усилий, чтобы все было идеально, но оно того стоит. Но стоит понимать, что вентили и переключатели, соединения не должны быть замурованы в стену, если же будет протечка, то все придется ломать. Ни в коем случае нельзя таким образом прятать старый трубопровод.

Изготовление специального короба

В качестве основного материала для создания короба используют гипсокартон, а как профиль используется металл. После этого короб можно окрасить или оклеить обоями, декорировать любым способом. В последнее время набирает популярность перфорированный материал, который выглядит довольно стильно и привлекательно.

Декор и окрашивание

Часто трубы красят краской, гармонично сочетая ее цвет, с цветом стен, иногда это может быть контраст, чтобы наоборот выделить данный  элемент. Важно понимать, что окрашивают батареи исключительно в холодном состоянии, и ни в коем случае не нагретыми.

Маскировка мебелью

Наиболее простой вариант – это замаскировать стояк навесным шкафчиком, это требует минимум вложений денежных средств и хлопот со стороны владельца.

В ванной комнате иди на кухне это особенно удобно, так как тут зачастую мебель располагается по периметр. Для жилых комнат  такой вариант подходит далеко не всегда, так как расположение труб не самое удачное.

Использование экрана

Декоративный экран – это тоже отличный способ скрыть радиаторы отопления или даже стояки. В качестве основного материала для изготовления стекла используют пластик, стекло, или оформляют в виде витража, что смотрится просто великолепно.

Чтобы избежать проблем с отоплением помещения используют декоративные решетки, которые беспрепятственно пропускают тепло.

Как закрыть трубы на кухне: прячем и декорируем коммуникации

Трубы на кухне нарушают эстетичный вид помещения и создают неудобства для размещения мебели. Поэтому их стараются спрятать, убрать, задекорировать. В этом случае приемлемо любое скрытие, которое не изменит эксплуатационных характеристик кухонного пространства.

В статье рассмотрим основные способы маскировки труб на кухне.

Как спрятать водопроводные и канализационные трубы

Проще всего спрятать трубы водопровода и канализации. Они укладываются за кухонным гарнитуром, поэтому не видны. Проблемы не возникают, если в кухне устанавливается остров, куда монтируется раковина для мытья посуды. Водопроводные и канализационные трубы укладывают под напольное покрытие, вследствие чего их не видно.

Сложнее с водопроводным и канализационным стояком, если он располагается на кухне. Обычно стояки проходят в углу помещения, редко где-то в стороне. Закрыть их можно декоративными коробами, изготовленными из гипсокартона или фанеры, плит ДСП или ОСП. После чего сам короб декорируется под общий дизайн интерьера кухни. В конструкции обязательно оставляется дверца, через которую можно добраться до вентилей, счётчика учёта и ревизионного окошка на канализационном стояке.

Если в кухне устанавливается нагревательный бак проточного или накопительного типа, значит, к нему будут подводиться трубы системы водопровода.

Бак обычно навешивается на определённой высоте, поэтому трубная подводка до него будет видна. В этой ситуации используются следующие способы декорирования:

• Если нагреватель установлен в системе кухонного гарнитура, вследствие чего заменяет собой один из навесных шкафчиков, то водопроводная труба будет проходить вертикально от столешницы до бака. Простой способ закрыть трубную проводку – установить на столешницу шкафчик такой же по дизайну, как и навесные или напольные шкафы с тем же фасадом. Открывая дверку, попадаете внутрь, где смонтированы трубы и запорные вентиля.
• Аналогичная ситуация и с гипсокартонным коробом, который собирается на металлический каркас. Гипсокартон впоследствии декорируется или под дизайн кухонного гарнитура, или под оформление фартука.
• Вместо гипсокартонных листов используют и другие плитные или панельные материалы, нередко б/у, что экономит средства на проведение ремонтных работ.

Декорирование вентиляционных труб

Кухонная вытяжка наряду с такими бытовыми приборами, как холодильник и варочная плита, стала неотъемлемым атрибутом пространства кухни. И если в помещении установлена её проточная модель, то, значит, от прибора до стены, сопряжённой с улицей, или до вентиляционной шахты расположен воздуховод. Он может быть круглой или прямоугольной формы, изготовлен из разных материалов, но это все равно труба, которую нужно спрятать. Есть несколько способов маскировки:

• Всё, о чём было написано в предыдущем разделе, приемлемо и здесь. Чаще всего для этого используют гипсокартонный короб.
• Если в качестве вытяжного воздуховода использовалась специальная пластиковая труба плоской прямоугольной формы, высота которой 5,5 сантиметра, то проблема решается сама собой. Такой вентиляционный воздуховод надо уложить прямо на верхние плоскости навесных шкафов кухонного гарнитура впритык к стене. Снизу он не будет виден.

Как спрятать трубы отопления

Задекорировать трубы отопления, идущие от стояка к радиатору, несложно. Вот только несколько интересных вариантов:

• Уложить их под напольную облицовку. Чаще коммуникации прокладывают по базовому полу, а затем заливают стяжкой.
• Прокладка проводится внутри напольного плинтуса, как это показано на фото ниже.
• Сооружается декоративный короб.
• Трубы замуровывают в стену, в связи с этим, на них делаются штробы.

Если нет возможности изменить расположение коммуникационной сети на кухне, то её элементы закрываются кухонным гарнитуром или фальш-стеной, которую собирают из гипсокартонных листов на металлический каркас. В этом случае важно учитывать, что для отопления надо будет использовать пластиковые трубы, срок эксплуатации которых дольше, чем у металлических. Мизерное отверстие, через которое вода начнёт подтекать, станет причиной полного разрушения гипсокартона.

Правильно скрыть стояк на кухне – значит, сделать его практически невидимым. Простой способ – закрыть его элементами кухонного гарнитура: нижними и верхними шкафами. Но часть трубы будет видна, а это расстояние между столешницей и навесным шкафчиком и от верхней плоскости настенного шкафа до потолка. Проще всего нижнюю часть покрасить в цвет фасадов мебели или фартука, верхнюю в тон стенам. Если сооружается фальш-стена, то стояк закроется её конструкцией.

Как скрыть газовую трубу

К сожалению, с газовой трубой проделывать какие-то манипуляции в плане перемещения или изменения расположения невозможно. Она проложена с учётом требований и правил газоснабжения. Редко газовые службы дают разрешение на перенос изделия. Самовольно переносить газовую трубу на кухне нельзя, это запрещено законом. Если вы взяли на себя все риски с переносом, то знайте, что штрафом не отделаетесь. Если газовики это обнаружат, то заставят привести всё в первоначальный вид. Поэтому придётся замаскировать трубу для газа или красиво отделать её.

Идей декорирования газовой трубы много. Дизайнеры используют её даже в практичных целях, например, создают рейлинг, на который вешают кухонную утварь. Здесь важно точно подобрать цветовое оформление приспособления, потому что он должен вписаться в дизайн интерьера кухни. На фото ниже один из таких вариантов показан. Обратите внимание, как дизайнеры точно подобрали акценты, связанные с металлической посудой. При этом даже матовая поверхность трубы не сильно отличается от блеска металлических поверхностей кухонной утвари и смесителя.

Но есть и совершенно оригинальные варианты, как украсить газовые трубы. Вот некоторые из них:

• Труба по участкам обмазывается клеем, затем на неё наматывают обычный шпагат. Получается что-то вроде ствола дерева. Затем к нему приклеивают листочки из пластика.
• Такой же вариант, только оформление производится красками. Весь ствол покрывается белой краской, затем мазками на него наносится чёрная краска. Получается ствол берёзы. Несколько пластиковых веточек или листочков дополняют дерево, делая его практически натуральным.
• Вся труба оклеивается бусинками или пуговицами разного размера. Включайте фантазию, подбирайте элементы декора по цвету и форме.
• Используется технология декупажа — разрисованные салфетки приклеиваются к трубе клеем ПВА. После высыхания вся композиция покрывается бесцветным лаком. Но учите, узоры на салфетках надо подбирать под дизайн кухни.

Как сделать гипсокартонный короб

Гипсокартонный короб – один из часто используемых вариантов, чтобы закрыть трубу в углу помещения.

В первую очередь сооружается каркас. Так как кухня – помещение влажное, то в ней лучше использовать для каркаса металлические профили, а не деревянные рейки.

• Замеряется высота потолков.
• Нарезаются три куска профиля по величине замера.
• На полу в углу чертится прямоугольник, внутри которого должна остаться труба. У прямоугольника две стороны – это стены помещения.
• Теперь три точки — это внешний угол прямоугольника и два стыка у стен, переносятся на потолок с помощью отвеса. На потолочной поверхности чертится такой же прямоугольник.
• По стенам спускаются линии, соединяющие точки верхней и нижней фигуры. К ним и устанавливаются профили, а затем крепятся саморезами.
• На полу и на потолке по внешним сторонам прямоугольников устанавливаются нарезанные под их размер профили. Первые крепятся к полу, вторые к потолку.
• Во внешний угол устанавливается третий длинный профиль, который крепится к коротким профилям, расположенным на потолке и на полу.
• Для усиления конструкции нарезаются поперечины, которыми соединяют между собой профили у стены и по внешнему углу каркаса.
• В конечном счёте, у вас должна получиться конструкция, изображённая на фото ниже.

• Теперь из гипсокартонного листа вырезаются полосы шириною, соответствующей плоскостям каркаса.
• Их укладывают по месту назначения и крепят к профилям саморезами, утапливая шляпки последних в тело ГКЛ на глубину 0,5 миллиметров. Расстояние между крепежами – 10-15 сантиметров, расстояние от края полосы до места крепления 1,5-2 сантиметра.
• Короб грунтуется и выравнивается шпаклёвкой.
• Затем шлифуется, снова грунтуется и покрывается краской или другим отделочным материалом.
• Не забываем оставлять дверцу, через которую проводятся ремонтные работы коммуникационных сетей.

Как видите, сделать короб для трубы из гипсокартона несложно. Неважно, располагается она в углу комнаты или под потолком, технология изготовления каркаса одинаковая, меняется только расположение конструкции.

Заключение по теме

Выбирая вариант декорирования труб на кухне, каждый должен понимать, что многое будет зависеть от выделенных на ремонт средств. Даже штора на окне станет отличным элементом скрытия трубных коммуникаций. Если самостоятельно замаскировать или декорировать трубы не получается, обратитесь за помощью к дизайнеру.

Как спрятать трубы отопления в стену или под гипсокардон

Трубы системы обогрева, в особенности – старые, оказывают негативное влияние на интерьер практически любого помещения. Поэтому при проведении ремонта в квартире часто возникает вопрос о том, как спрятать трубы отопления.

Варианты маскировки труб отопления.

Это можно сделать при помощи нескольких способов:

• создания гипсокартонного короба,
• фальшстены,
• перфорированного навесного экрана,
• утопления в стене.

Однако прежде чем начать работы, связанные с маскировкой данных агрегатов, необходимо определить размеры пространства под трубой (для возможности установки коробки), а также среднюю температуру в квартире во время отопительного сезона (для лучшего обогрева помещения).

Необходимо отметить, что при наличии труб под окном в качестве маскировки можно использовать шторы какого-либо оригинального дизайна.

Одним из оптимальных вариантов решения вопроса о том, как спрятать трубы отопления, является создание гипсокартонного короба. Данная конструкция не только хорошо маскирует эти устройства, но и не затрудняет доступ к ним в случае аварийной ситуации.

Наряду с этим, существенными преимуществами данного способа скрытия отопительных труб также являются низкая стоимость материала и простота монтажа. А наличие дверей в коробе позволяет избежать его демонтажа при необходимости доступа к системе обогрева.

Видео инструкция — как сделать короб из гипсокартона для труб своими руками

Перед началом возведения этой конструкции рекомендуется провести тщательный осмотр поверхности труб на наличие каких-либо дефектов и устранить их в случае обнаружения. Также можно нанести на трубы защитную гидроизоляционную оболочку из полиэтилена.

После этого можно приступать к сооружению каркаса короба. Его можно изготовить из деревянного бруса, смоченного водоотталкивающей пропиткой или олифой, или из оцинкованных профилей. В качестве крепежей можно применять дюбельные шурупы или саморезы.

Готовый каркас нужно обшить гипсокартоном (шаг саморезов должен составлять 25-30 см).

Наряду с созданием гипсокартонного короба, при решении вопроса о том, как спрятать трубы отопления, большой популярностью пользуется также возведение фальшстены. Это можно сделать путем использования обычных стеновых панелей. Для заполнения оставшегося пространства внутри них идеально подходят различные звукоизоляционные строительные материалы. Однако данный вариант маскировки отопительной системы обладает существенным недостатком, а именно – в некоторых случаях конструкция занимает в помещении большую часть пространства.

Но это отрицательное свойство можно локализовать, сделав в ней одну или несколько подсвеченных ниш и полочки. В данном случае фальшстена будет гармонично сочетаться с интерьером помещения и подчеркивать уютную атмосферу.

С помощью  чаще всего маскируют трубы, подходящие к радиаторам.

Наряду с перечисленными вариантами, одним из самых распространенных решений вопроса о том, как спрятать трубы отопления, является их скрытие в стене или в полу. Однако этот способ является непростым и требует проведения серьезных работ.

Перед началом работы рекомендуется составить схему расположения всех деталей системы. Далее в стене нужно сделать углубление для труб, соответствующее им по размерам. Также необходимо определить габариты места для тройников и других деталей этого узла. Углубление можно сделать при помощи перфоратора или зубила и молотка. Перед установкой туда трубы рекомендуется утеплить ее пенополистирольной изоляцией для снижения потери тепла и возможности изменения ее габаритов в зависимости от температуры теплоносителя. После этого нужно замазать трубу при помощи алебастра и провести необходимые строительные работы для придания стене привлекательного внешнего вида.

Чем закрыть трубы отопления — Система отопления

Любой здравомыслящий житель желает узнать: как модернизировать отопительный комплекс квартиры. Невозможно помыслить существование человека в РФ без отопления коттеджа. Может быть Вы владеете информацией, что топливо для отопления постоянно увеличивается в цене. В каждом месте нашей стране нужно в особый период года отапливать коттедж. На данном web ресурсе размещенно много разных систем обогрева коттеджа, применяющих совершенно разные приемы получения тепла. Каждую систему получения тепла рекомендуется монтировать по отдельности или комбинировать.

Современные строительные технологии позволяют делать наши дома все более совершенными и с точки зрения комфорта, и с точки зрения эстетики. Отопление, безусловно, повышает комфортность существования зимой (и не только…), но вот трубы отопления, которые мы вынуждены прокладывать во всех обитаемых помещениях, явно не являются украшением. Конечно, современные пластиковые изделия выглядят презентабельнее стальных, но до декоративного элемента явно недотягивают. Хорошо хоть качество многих материалов позволяет скрыть их в стене или полу, не опасаясь необходимости скорого ремонта.

Как закрыть трубы отопления в стене или в полу

На стадии проведения капитального ремонта или строительства помещения можно трубы отопления спрятать в стену или пол. Нельзя сказать однозначно хороший это вариант или нет.

Во-первых, если вы собрались прятать коммуникации в квартире многоэтажного дома, а не в частном домовладении,  у вас могут возникнуть проблемы. Переделка инженерных коммуникаций, согласно закону, требует разрешения. Мало того, что вам потребуются заказывать проект переделки, так нужно будет его потом согласовывать в эксплуатационной организации. А шанс получить разрешение стремится к нулю. Даже если вы добыли разрешение, или модернизируете/обустраиваете свой дом, есть в этом решении и плюсы и минусы.

Далеко не всем хочется, чтобы трубы отопления были у всех на виду

Плюсы. во-первых, они не портят внешний вид помещения, во-вторых, увеличивается их теплоотдача так как теплопроводность строительных материалов лучше, чем теплопроводность воздуха. То есть, получается, что спрятав трубы в стены или пол, вы увеличивается эффективность отопления. Но это при условии, что  вы  не будете защищать их теплоизолятором, но и такое решение имеет негативные стороны (описано ниже).   Ко всему этому такое решение имеет достаточно большой минус: в случае течи или необходимости замены/ремонта/ревизии вам придется разрушать стену со всеми вытекающими отсюда последствиями. О быстром устранении поломки речь не идет вообще и если вы живете в многоэтажке, то гарантированно затопите соседей… Так что прятать трубы отопления в стены лучше в своем доме: хоть за ремонт соседям платить не придется.

Так может выглядеть радиатор, если трубы спрятаны в пол

Тем не менее,  все больше людей поступают именно так. А все потому, что современные материалы имеют более чем солидный срок безаварийной эксплуатации, некоторые из которых исчисляются десятками лет. Например, срок службы некоторых видов полипропиленовых изделий составляет 50 лет. Практически столько же служат качественные металлопластиковые изделия. Самый длительный срок эксплуатации — до 100 лет — у медных, хотя и тут есть свои недостатки: слишком высокая теплопроводность меди может привести к тому, что большая часть тепла достанется стенам, а до радиаторов ничего не дойдет, да и к условиям медь очень требовательна, а при несоблюдении их может разрушится за считанные месяцы. Трубопровод из качественных подобных материалов вполне может пролежать в стене не один десяток лет и при этом за все время проблем не возникнет.  Важно только выбрать качественный материал и правильно его уложить.

Правила, которые нужно учесть при проектировании систем отопления

Не меньшее значение, чем выбор материала имеет и продуманность системы. Есть несколько правил, которые нужно знать:

• При закладке труб из полипропилена и металлопластика (а именно из них чаще всего собирают современные системы отопления) необходимо предусмотреть компенсационную петлю для нивелирования температурных расширений. Если используются неармированные ППР трубы, то каждый ее метр при нагревании теплоносителя до 70 о С увеличиться почти не 1 см. Это достаточно для того чтобы разрушить стену или стяжку. Потому нужно использовать армированные трубы и делать компенсаторы.
• Нельзя заделывать в стену или пол разборные фитинги: замуровывают только сварные неразъемные. Это касается отопления из любого материала. Если в стены прячете металлопластик, то в местах где есть фитинги (они или прессованные, или обжимные, или резьбовые) необходимо делать смотровые окошки: даже самые хорошие и качественно поставленные фитинги требуют периодической подтяжки, иначе начинают «прокапывать».  Потому к таким соединениям обязательно оставлять доступ, в противном случае вам придется разбивать стену через пару лет.
• Теплоизоляция для труб отопления в стене желательна. Есть специальная «рукава» с разрезом из вспененного полиэтилена, но вполне можно использовать пенополистирол, можно обернуть базальтовой ватой (не стекловолокном с ним работать очень тяжело) или любым другим схожим по характеристикам материалом. Для изделий из металла (любого) бывает губительным контакт с материалом стен, особенно с бетоном. При образовании конденсата возникает явление химической или электрохимической коррозии, которой подвержены все бех исключения металлы. Потому изоляция необходима еще и для защиты от коррозии.
• Можно, конечно проложить их и без утепления, но тогда система будет очень инерционна – на нагрев стен, а затем на их остывание уйдет масса времени и тепла, а нагреваться помещение уже будет после того, как прогреются стены. А при прокладке в наружных стенах это вообще может стать проблемой: далеко не все дома могут похвастаться отличной теплоизоляцией. Нагрев таких наружных стен может отбирать всю энергию, а в помещении будет холодно.  Кроме того придется еще решать проблему конденсата и точки росы. В  общем, без теплоизоляции укладывать отопительные трубы в стену крайне нежелательно.

В стены и в стяжку лучше укладывать трубы в теплоизоляционном слое

Если опыта у вас в этом деле недостаточно, постарайтесь проконсультироваться с грамотным специалистом, который сможет предусмотреть все (или большую часть) возможных ситуаций и определит путь их решения. Так что стоит хорошо подумать перед тем, как принять такое решение, а также тщательно все спланировать.

Источник: http://teplowood.ru/kak-spryatat-truby-otopleniya.html

Содержание статьи: [скрыть ]

Как можно закрыть батареи красиво

Любые трубы не будут вписываться в интерьер, в связи с чем многих людей интересует вопрос о том, как закрыть батарею.

Алгоритм снятия замеров для изготовления короба из гипсокартона для батареи.

В процессе ремонта при выравнивании стенок гипсокартоном или другими материалами появится отличная возможность спрятать все трубы за подобным покрытием.

Существует много способов, с помощью которых можно сделать отопительную конструкцию из полипропиленовых или других труб не просто незаметной, но и эксклюзивной и стильной деталью в интерьере. Помимо того, открытые трубы отопления и батареи оказывают плохое влияние на человеческое здоровье своим прямым инфракрасным излучением. Маскировка сможет сделать его безвредным и рассеянным. Поэтому обыкновенный старый метод сделать незаметными полипропиленовые трубы для отопления при помощи окраски их под цвет стен здесь неприемлем.

Можно ли закрывать старые батареи

Схема сборки экрана.

Выбирая, чем можно закрыть батарею отопления, прежде всего следует знать, что абсолютно любой экран батареи ограничит обмен тепла между помещением и самим устройством. Чем большей является площадь сплошной поверхности экрана батареи, тем холоднее в доме будет.

В качестве теплоносителя централизованная отопительная система использует обыкновенную техническую воду, которая далека от идеалов чистоты. Данная вода несет большое количество взвесей. В связи с постепенным заиливанием раз в несколько лет батареи нуждаются в промывке. Для нее необходим промывочный кран, который располагается в нижнем углу прибора отопления с противоположной стороны от подводки, и свободный доступ к батарее.

Если его не будет, понадобится мириться с тем, что греют только первые 2 из 10 секций, либо разламывать декоративный короб, который был сделан своими руками.

Чертеж каркаса экрана.

Решая вопрос о том, чем можно закрыть старые батареи, следует помнить одну вещь. Все через некоторое время ломается. Вариантов того, что может произойти, масса:

1. Трубы из стали на резьбах перед батареями тоньше, чем на прямых участках стояка, в связи с чем раньше всего дают течи.
2. Стояки, которые сварены из водогазопроводной электросварной трубы, время от времени дают течь по сварному заводскому шву.
3. Достаточно часто встречается течь из-под контргайки батареи, в особенности в квартирах с чугунными приборами отопления.

В связи с этим следует помнить, что экран должен создавать минимум препятствий тепловому излучению.

Выбор необходимых материалов

Для окрашивания батареи выбирайте краски, устойчивые к перепадам температур.

Источник: http://1poteply.ru/radiatory/chem-zakryt-batareyu.html

Наши квартиры и коттеджи в зимние морозные дни спасает отопление. Поэтому наличие радиаторов отопления в жилищах – это, несомненно, плюс. Но часто батареи становятся камнем преткновения, когда хочется оформить комнату красиво.

Сами радиаторы и трубы отопления в домах располагаются или под окнами, или вдоль одной из стен, то есть сильно выделяются. Эти массивные элементы портят общий вид комнаты, поэтому и дизайнеры, и обычные люди часто думают, чем закрыть батарею отопления.

Проблема с оформлением батарей отопления особенно актуальна в детских комнатах и помещениях, где дети часто играют, причем не только из-за эстетических соображений, так как они могут бегать и удариться о батарею.

Если современные радиаторы имеют внешний вид, который с легкостью впишется в комнату в стиле хай-тек или в стиле минимализм, то старые советские чугунные батареи выглядят совсем удручающе. Поэтому нужно позаботиться о том, как замаскировать батарею, причем так, чтобы греть нас в холода она не перестала.

Распространенные способы маскировки

Наличие любой проблемы всегда приводит к ее решению, и маскировка батарей отопления в квартирах не является исключением. Дизайнеры и строители разработали несколько вариантов решения этой проблемы. Рассмотрим самые популярные из них:

— Одним из самых распространенных способов решения проблемы, чем закрыть батарею отопления, является установка металлического экрана. Обычно эти экраны серийного производства, но производятся для определенных типов радиаторов. Их преимуществом является высокая теплоотдача, долговечность, отсутствие малейших деформаций при температурных воздействиях, а также низкая цена. Но минус, наверное, перекрывает все плюсы данного вида маскировки, поскольку красивым этот экран вряд ли можно назвать.

Металлический экран для батареи отопления

Решить вопрос эстетической составляющей можно уже после покупки такого экрана: самостоятельно украсить или разрисовать металлический экран вполне посильно креативным людям.

— Еще один метод, как замаскировать батарею в помещении, является установка деревянного экрана. Выполнить такую модель, маскирующую радиатор в доме, может мастер по дереву на заказ. Идеальным вариантом будет выполнение экрана, по стилю и форме напоминающего мебель в комнате.

Деревянный экран для батареи отопления в интерьере

Чаще всего из дерева выполняют экраны-решетки или экраны-плетенки, которые закрывают батарею от глаз, но хорошо пропускают тепло. Такие экраны стоят недешево, особенно если изготавливаются на заказ, но выглядят очень эффектно, к тому же являются дополнительным местом для сидения или размещения некоторых предметов: игрушек, декоративных элементов, ваз и т. д. Минусом деревянных экранов является то, что под действием высоких температур они могут деформироваться. Создать модель экрана из дерева можно самостоятельно, предварительно измерив площадь радиатора и его толщину.

Экран-решетка для батареи отопления

— Следующим вариантом, чем можно закрыть батарею, является пластиковый экран. Он относительно дешево стоит, но иногда отмечается, что под действием высоких температур некоторые виды пластика могут выделять токсические вещества, поэтому лучше не рисковать и выбрать другой способ спрятать радиатор.

Декоративный экран из пластика

— Еще одним распространенным методом, чем закрыть батарею отопления, считается мебель, выполненная на заказ, или встроенная мебель. Это может быть комод, который скрывает систему отопления, длинная скамейка или стол-консоль, скрывающие радиатор. Единственное, когда вы планируете с мастером подобную мебель, нужно предусмотреть, чтобы тепло смогло проникнуть в помещение. Для этого можно сделать резные дверцы шкафов или резные вертикальные поверхности.

Батарея отопления встроена в мебель

Как вариант можно рассмотреть изготовление декоративного камина на месте батареи, который будет не только декоративным, но и реальным теплым уютным местом – своеобразным очагом в комнате.

— Сейчас дизайнеры предлагают новые модели радиаторов, которые не стыдно демонстрировать окружающим. Это резные красивые модели, часто выполненные на заказ, имеющие объемные изображения или узоры. Конечно, это недешевое удовольствие, но для комнат классического стиля данные модели незаменимы.

Декоративный экран для батареи в интерьере

— Маскировка батарей отопления в ванной может осуществляться за детской сеткой от манежа или сушилкой для белья (это будет еще и рациональным способом). Сетка крепится между двумя дощечками-полками сверху и снизу от радиатора таким образом, чтобы он сам оставался за сеткой. Затем на сетку можно повесить мочалки, полотенца на крючках, которые и будут скрывать массивный радиатор.

— Одним из самых масштабных вариантов, как замаскировать батарею, является особая система монтажа отопления. В таком случае радиаторы устанавливают не впереди стены, а внутри нее. Это существенно уменьшит площадь помещения и затруднит ремонт отопительной системы, если понадобится, но батареи будут совсем не видны, хотя тепловой эффект никуда не пропадет.

— Еще одним способом маскировки батарей является их демонтаж и установка теплых полов или определенных конвекторов-невидимок, которые могут монтироваться в подоконники, мебель, полы, цоколь и т.д. Этот метод считается самым дорогим, но начинает набирать популярность среди тех, кто хочет иметь красивую квартиру не в ущерб теплу в ней. Батарея отопления может быть спрятана в лежанку под подоконником. Это будет самое теплое и уютное место в квартире!

— Самым простым способом, чем можно закрыть батарею, считаются занавески или портьеры. Еще с детства многие помнят, как не замечали за длинными шторами, которые заботливо повесили мамы, радиаторов и набивали немало шишек.

Радиаторы отопления могут быть скрыты занавесками

Этот метод популярен и сейчас, правда, он несколько модифицирован. Плотные шторы сейчас принято вешать прямо под подоконник на липучки или леску. В этом случае шторы скрывают батарею всегда, а не только вечером, когда задергивают плотные шторы. Шторы для маскировки радиатора подбирают в том основным шторам или обивке мебели.

— Также вариантом решения проблемы, чем закрыть батарею отопления, является установка невысоких декоративных ширм, которые можно изготовить самостоятельно. Если украсить ширму фотографиями, вырезками их журналов или рисунками, может получиться оригинальный арт-объект в доме.

— Одной из не самых традиционных идей, как украсить радиатор отопления, является его покраска. Этот метод подразумевает несколько вариантов: батарея может «слиться» со стеной или может стать объектом внимания в комнате. В первом случае ее нужно покрасить в тот же цвет, который предназначен для стен в помещении.

Батарея в цвет стен в интерьере

Второй вариант более креативный: если стены яркие, батарею можно покрасить в пастельные цвета; если стены пастельных оттенков, батарею делаем контрастную и яркую.

Контрастная батарея в интерьере

Оригинальным способом будет покраска радиатора разными оттенками одного цвета: от самого светлого сверху до самого темного снизу. Еще популярными являются золотистая и серебристая краска, правда, в любом случае придется в этот же цвет красить и трубы отопления, а не только сам радиатор.

Оригинальные решения

Маскировка батарей отопления открывает простор для творчества у тех, кто любит выдумывать всякие полезные и красивые вещи для дома. Возможно, некоторые из предложенных здесь креативных идей разбудят в вас творческую личность и фантазера.

— Для детских комнат подходит идея чехла на радиатор в виде животного или сказочного персонажа. Такая батарея обязательно привлечет внимание малыша, но в то же время не даст ему обжечься о горячую поверхность. Некоторые мамы с сильно развитой фантазией могут превратить скучную батарею в динозавра, зебру, кошку или хрюшку.

Оформление батареи в детской комнате

— Оригинальным в любом помещении будет «заборчик» перед батареей или по всей длине стены, на которой расположен радиатор. Это могут быть совсем тонкие деревянные или пластиковые объекты, которые помогут скрыть батареи в больших просторных помещениях. Как вариант можно рассмотреть набор из геометрических фигур разного размера, вырезанных лобзиком, и соединенных между собой, закрывающих батарею. Но этот способ больше подходит для детской комнаты, где такой экран к тому же будет использоваться для игр.

— Отличный способ для творческих людей – сделать из обычной советской батареи баян. Для этого всего лишь надо украсить радиатор по краям. Если немножко подумать, то выкрасив его же в черный и белый цвета, можно сделать из него даже рояль.

— Одним из самых красивых способов маскировки батареи является написание картины на ней. Яркий художественный талант позволит написать на батарее пейзаж, натюрморт или красивый узор, вписывающийся в общий стиль комнаты.

Картина на радиаторе отопления

Зато такой радиатор будет уникальным и неповторимым объектом внимания в комнате. Также подходят нарисованные на батарее отдельные элементы, например, бабочки, звезды, цветы или другие объекты, в зависимости от обоев в комнате, рисунка на шторах и обивке мебели и т.д. Важным плюсом такого украшения радиатора является то, что рисунок в любой момент можно изменить, если он надоест или предстоит новый ремонт.

— Еще одним способом украсить радиатор является украшение его в технике декупажа. Процесс и технология описаны во многих источниках, вам остается лишь подобрать картинки, приобрести клей и термостойкий лак. Предварительно батарею нужно будет помыть, ошкурить, покрыть матовой белой эмалью, и только после высыхания начинать распределять объекты по площади радиатора.

В следующем видео можно посмотреть подборку идей о том, как декорировать батарею отопления в интерьере.

Когда вы начинаете задумываться о том, что делать со стандартной системой отопления и как скрыть некрасивый и скучный радиатор, рассмотрите несколько вариантов и идей и решите, стоит ли действительно его скрывать и оригинально маскировать, или можно подчеркнуть некоторые достоинства этой все же полезной вещи и выставить ее на всеобщее обозрение.

Источник: http://koffkindom.ru/chem-zakryt-batareyu-otopleniya-interesnye-idei.htm

я так понимаю что тему подняли из небытия только потому что кто то захотел пропиариться

однако — у меня на кухне батарея утоплена в стену

не сам радиатор — а только трубы

но у меня дом кирпичный и соседи согласились сменить батареи тоже

в новом доме (тоже кирпичный) буду утапливать только в спальне (мало места)

Источник: http://eva.ru/house-and-hobby/messages-3023626.htm

Смотрите также:

18 апреля 2021 года

Как спрятать трубы отопления — маскировка отопительных труб (+ фото)

Строя новый дом, хочется сделать всё наилучшим образом, чтобы потом ничего не пришлось переделывать. Однако не всегда получается всё так, как хочется. Часто обнаруживается, что видны какие-то коммуникации – трубы канализации в ванной, газовые каналы в кухне или системы отопления в жилых комнатах. Собственно о том, как спрятать трубы отопления и пойдет речь в этой статье.

Прокладка труб в полу

Трубы отопления в полу

Что нужно знать при прокладке труб, чтобы спрятать их сразу? Хорошо, если есть возможность сделать штробы в полу или стенах, чтобы трубы нужного размера легли в них. Для этого необходимо решить, где и как будут проходить системы отопления, также убедиться, что сами трубы и места соединений не дают течи и прослужат очень длительный срок. После такой тщательной проверки, используя перфоратор, в необходимых местах делаем достаточно широкие и глубокие углубления, которые потом можно заделать. Чем – решайте сами. После, соединяем трубы и укладываем их в вырезы в бетонном полу. Главное здесь, чтобы верх трубы был несколько ниже уровня пола. Закрываем штробы в полу бетоном или раствором клей-цемента, смешанного с песком один к одному. Трубы в стенах можно зафиксировать монтажной пеной, алебастром или специальными крепежами для стен. Что получаем после такой работы? Все трубы красиво и надежно уложены в полу или запрятаны в стене. Такой вариант является безопасным и никак не вредит помещению.

Стяжка пола сверху труб должна быть достаточной толщины, чтобы при эксплуатации комнаты она не проломилась и труба в определенном месте не подверглась деформации.

И не стоит забывать про наличие насоса в системе – трубы – проложенные без положенного наклона, не смогут нормально обогреть помещение, так как тепло не сможет по ним проходить нормально.

Минус данного варианта виден налицо: в случае протечки труб штробу придется разбивать и, возможно, сделать в месте аварии легкий ремонт, если будут испорчены стены.

Маскировка труб

Расположенные в стене

А что делать, если нами был приобретен уже не новый дом, в котором трубы проложены поверху? Тогда есть несколько вариантов. Более сложный способ – демонтировать старые трубы, как правило, они металлические, и установить новые, пластиковые, для которых можно сделать вышеописанные ниши в полу и стенах. Можно оставить и металлические трубы. Согласно мнению большинства жильцов, новые трубы не греют так же прекрасно, как металлические. Но при переделывании труб отопления из металла есть одна неприятная особенность. Тогда как трубы из пластика крепятся друг с другом довольно легко, для соединения металлических труб нужно две составляющих – электрическая сварка и навыки сварщика. Хотя этот метод и используется иногда, в целом, он довольно сложен и продолжителен по временным затратам.

Другой, более простой вариант – это закрыть трубы сверху. Сделать это можно так:

• смонтировать короб;
• замаскировать их на фоне стен;
• установить мебель;
• нанести узор, который придаст трубам эксклюзивный вид;
• в конце концов, просто завесить тюлью или занавеской.

Каркас вертикального короба

Поговорим о вышеописанных методах, как закрыть трубы. Можно изготовить короб – деревянный или из гипсокартона. Но делать его лучше в тех случаях, когда трубы проходят в углу комнаты вертикально. Для этого понадобятся:

• какое-то количество металлического профиля;
• коробка саморезов по металлу;
• гипсокартон;
• шпатлевка.

Короба из пластика для маскировки отопления

Короб, который смонтирован в спальне или гостиной, можно оклеить обоями в стиле интерьера комнаты. В таком случае угловые трубы не будут выделяться.

Краны, перекрывающие доступ воды к батареям и подобные места закрывать нельзя. Можно оставить пространство открытым или сделать часть короба открывающейся (в виде дверки).

Еще вариант – трубы, проложенные горизонтально, можно закрыть мебелью, в которой нет задней стенки, а в боковых секциях сделать вырезы под трубы. Это позволит идеально решить вопрос маскировки. Но стоит учитывать один нюанс. Он заключается в том, что для мебели нужно приобретать материалы наилучшего качества, так как дешевые изделия попросту рассохнутся от температуры труб во время зимнего периода.

Собственно, можно закрыть трубы по периметру всей стены, но это повлечет за собой потерю полезной площади. Для этого на стены наносится обрешетка, на которую потом крепится вагонка. Как это правильно сделать, можно узнать у специалистов или на сайтах в интернете.

Для тех, кто не имеет много средств, чтобы приобрести мебель, подойдет следующий вариант: один из самых недорогих. Идем на рынок, покупаем краску такого же цвета, как и стены в комнате, и красиво наносим её на трубы. Перед этим важно придать трубе очень ровную поверхность, и вероятно придется покрыть их грунтовой смесью. Чтобы достичь нужного эффекта, можно использовать наждачную бумагу, а трубы при необходимости очистить от слоев старой краски.

Видео

Алексей Земсков расскажет, как правильно возвести фальш-стену для маскировки труб отопления и радиатора:

Фото

Стильное решение — скрыть трубы шторами

Решетки на батареи

Ниша в полу

Маскировка труб камешками

Пример каркаса короба

Декорация, сокрытие труб отопления – 20 фотографий-примеров

Трубы отопления можно скрыть и встроить в интерьер разными способами. Но материалы для этого применяются чаще распространенные, а затраты на всю работу копеечные, главное – побольше фантазии. Посмотрим, какой декор отопления получается в тех или иных случаях, с применением различных методов и материалов, какой имеется опыт…

Задекорировать трубы не сложно

• Трубу можно просто обмотать шпагатом, желательно цветным, и в таком состоянии она может простоять теплоизолированной долгие годы, непохожей, как говорится, ни на что…

• Самый сложный вариант подходящий для художников, любителей графити. Сами трубы не чем не накрываются, но они разукрашиваются в цвет сложного рисунка на стене. В результате визуально они исчезают, сливаются со стеной. Если нарисовать что-то вытянутое, яркое, дерево, башню, ракету…
• Чуть проще. На стене рисунка и декораций минимум, а сама система разукрашивается под ствол растения. Здесь вовсе оригинально – жираф!
• Еще проще, — стену не трогать, а к самой трубе прикрепить веточки…
• Распространенный вариант – декорация труб с помощью бамбука. Способ не такой дешевый, но зато не сложный – расщепить бамбуковый ствол, затем обклеить магистрали, в результате в помещении находится «не здешнее растение».
• Все наоборот, ничего не скрывается, а выделяется – некоторые системы могут быть частью дизайна, если их выделить яркой краской. Яркие линии в помещении – особый дизайн…
• Если труб много, то их можно разукрасить как угодно, без особых художественных изысков, и они тогда уже предстанут чем-то.
• Внешний вид труб можно улучшить, если закрыть специальными накладками места, где они входят в конструкции… Накладки продаются по диаметрам труб, бывают разных цветов, легко применяются.

Прокладка под полом

Сейчас все чаще применяется метод подключения радиаторов трубами уложенными под напольным покрытием. Радиаторы обычно используются с нижним подключением. Это значительно облегчает интерьер. Это функционально и удобно. Но в уже построенных домах и квартирах, осуществить такое сложновато. Во время прокладки магистрали изолируются утеплителем.

Прокладка в кожухе-плинтусе

Довольно объемный кожух-плинтус может скрыть не только электропроводку но и гибкие трубы 16 мм и меньше, подходящие к радиатору с нижним подключением. Вариант не редкий, когда спрятать систему под напольное покрытие или проблемно, или вообще невозможно.

Вот тогда-то и может прийти на выручку кожух-плинтус. Остается заметить, что коммуникации желательно теплоизолировать как и в случае размещения под полом.

Но решение это все же не лучшее, вынужденное, с заемом внутреннего пространства, которое все равно загромождается конструкцией….

Штробление

Не допускается создание штроб в несущих стенах и перекрытиях. Точнее – нормативы крайне ограничивают это по глубине, длине и т.д. Поэтому создание штроб для труб в действующих зданиях по несущим конструкциям – действие недопустимое, крайне опасное в прямом смысле, и по правовым последствиям.

В фальш-перегородках прокладка трубопроводов отопления в теплоизоляторе – обычное дело.

Как прячут, декорируют радиаторы

Радиаторы отопления в нашем климате обязательны, без них полноценный обогрев не получится. Можно ознакомится – нужны ли радиаторы в дополнение к нагреваемым полам

Многие стремятся скрыть радиаторы в угоду дизайну. Под подоконниками, для отопительных приборов могут быть запроектированы специальные углубления. Или же созданы специальные короба под интерьер как на фото.

Но в любом более-менее плотном коробе мощность радиатора падает минимум на 20%. Чтобы не уменьшить мощность более чем на 1/3, рекомендуются площадь отверстий короба не менее 60% от общей площади.

• Еще вариант – навесить съемные щитки, которые можно встретить в продаже.
• Более простое, оригинальное – разукрасить радиатор ярко, — и он превращается в элемент какого-то декора… Нужна качественная краска и художественные навыки.
• Проще – обклеить батарею клеенкой с готовым рисунком. Процентов 10 мощности потеряется, но прибор приобретет какой-то новый вид…

Сокрытие за шторами

Наиболее распространенный вариант декора труб и радиаторов отопления тот, когда с ними вообще ничего не делают. Оставляют такими, какие есть – обычно в белой эмали. И закрывают шторами и гардинами.
Шторы и гардины в интерьере и скрытые за ними элементы системы отопления – классика!

Мифы о воздушном потоке и энергосбережении разрушены (2020)

Опубликовано: 8 января 2020 г.

Категория: Советы для вашего дома

Многие домовладельцы считают, что закрытие вентиляционных отверстий экономит энергию и делает дом более комфортным. К сожалению, этот «совет» совсем не такой — закрытие вентиляционных отверстий не экономит энергию и на самом деле приносит больше вреда, чем пользы. Узнайте правду, скрывающуюся за распространенными мифами о вентиляционных отверстиях в вашем доме, от лучших подрядчиков Cincinnati HVAC.

Перенаправляет ли воздух через закрывающиеся вентиляционные отверстия?

Во всех комнатах вашего дома есть вентиляционные отверстия, через которые кондиционированный воздух из вашей системы отопления и кондиционера попадает в пространство. Распространенное заблуждение, что закрытие вентиляционных отверстий в одной части дома перенаправляет воздушный поток в другие зоны. Например, закрытие вентиляционных отверстий в неиспользуемой части дома направляет больше горячего или холодного воздуха в используемые области.

Закрытые вентиляционные отверстия перенаправляют воздух — только не туда, куда вы хотите. Когда регистры закрыты, воздух возвращается в воздуховоды дома, что увеличивает давление внутри.Это давление действует на воздуховоды, что приводит к утечкам в воздуховодах. Воздух, который вы хотели перенаправить, теряется из-за утечек в воздуховодах в некондиционные зоны. Закрытие приточных отверстий увеличивает давление воздуха внутри каналов, вытесняя еще больший объем нагретого воздуха через утечки в некондиционные зоны дома. Чтобы компенсировать потерю тепла, печь работает более длительными циклами, что увеличивает расходы на отопление.

Сохраняет ли закрывающиеся вентиляционные отверстия энергию?

Было сказано, что закрытие вентиляционных отверстий экономит энергию в доме, но это не так — закрытие вентиляционных отверстий может фактически увеличить потребление энергии и затраты.Системы HVAC предназначены для обогрева домов в зависимости от их размера, и ваше оборудование не знает, что у вас закрытые вентиляционные отверстия. Закрытие вентиляционных отверстий заставляет вашу систему отопления перегревать пространство, для которого она предназначена, что увеличивает потребление энергии.

Помогают ли закрывающиеся вентиляционные отверстия в неиспользуемых помещениях вентиляции?

Важным компонентам печи требуется минимальный объем возвратного воздуха для поддержания безопасной внутренней температуры. Закрытие приточных вентиляционных отверстий в помещениях снижает возвратный воздушный поток, что может привести к перегреву теплообменника — наиболее дорогостоящего компонента системы — и возникновению трещин.Неисправный теплообменник может даже представлять угрозу безопасности из-за проникновения окиси углерода (CO).

В системах охлаждения закрытые вентиляционные отверстия приводят к замерзанию змеевиков, что приводит к повреждению компрессора системы. Как в отопительном, так и в кондиционирующем оборудовании закрытие вентиляционных отверстий вызывает повреждение компонентов системы, что увеличивает ваши расходы в виде ремонта системы и досрочной замены.

Помогают ли закрывающиеся вентиляционные отверстия в других частях дома?

Закрытие вентиляционных отверстий в одной части дома не способствует лучшему притоку воздуха в другие комнаты.Вместо этого кондиционированный воздух теряется из-за утечек в воздуховодах, а другие части вашего дома не получают дополнительного обогрева или охлаждения.

Холодные помещения в теплом доме действуют как радиатор. Это физический факт: тепло естественным образом отводится из теплых областей в более холодные. Сохранение одной или нескольких комнат без обогрева внутри дома, в остальном теплого, имеет тенденцию высасывать тепловую энергию из отапливаемых помещений в холодные комнаты через внутренние стены, которые не изолированы. Печь включается и выключается чаще, чтобы компенсировать потери тепла, что фактически увеличивает затраты на электроэнергию и снижает комфорт в помещении.То, что, по вашему мнению, помогает улучшить домашний комфорт, на самом деле его умаляет.

Должен ли я частично закрывать вентиляционные отверстия?

Хотя вам никогда не следует полностью закрывать вентиляционные отверстия, вы можете увеличить экономию энергии, частично закрыв одну или две розетки в вашем доме, которые находятся дальше всего от печи. Частично закрытые вентиляционные отверстия по-прежнему позволяют воздуху должным образом проходить через систему отопления, вентиляции и кондиционирования воздуха, что предотвращает перегрев и дополнительное давление в воздуховодах.

Должен ли я закрыть вентиляционные отверстия в подвале?

Если у вас есть розетки в готовом подвале, вы не хотите их закрывать.Ваша система отопления и охлаждения предназначена для удовлетворения потребностей в контроле климата в этом помещении — если вы закроете вентиляционные отверстия в этих областях, это будет иметь те же негативные последствия, что и закрытие вентиляционных отверстий в надземных частях дома.

Правильная экономия энергии — с Apollo Home

Для управления потоком воздуха и повышения энергоэффективности лучшим решением является планирование установки термостата Wi-Fi в Цинциннати и рассмотрение зонированной системы отопления и охлаждения. Центральные системы HVAC можно модернизировать с зонированием.Заслонки используются внутри воздуховодов для ограничения воздушного потока в определенных областях без отрицательного воздействия на оборудование HVAC. Еще один вариант — бесканальные системы, которые контролируют каждую зону дома независимо.

Apollo Home помогает нашим клиентам сэкономить деньги на счетах за электроэнергию и создать более комфортную и энергоэффективную домашнюю среду с использованием соответствующего оборудования и настроек. Если вы хотите лучше контролировать отопление и охлаждение во всем доме, запишитесь на прием к нам сегодня.

сантехника — Какая минимальная температура в системе отопления дома предотвращает замерзание труб

Я не верю, что кто-то может дать твердый численный ответ на этот вопрос. Мы все можем дать рекомендации, советы и соображения.

Слишком много переменных, чтобы дать один математический ответ. Я слышал о сотнях случаев, когда у людей замерзали трубы, когда они устанавливали температуру 60-х годов. . (не уверен, что слышал об этом, когда устанавливается температура 70-х годов; за исключением фактических проблем с сквозняками и других условий, способствующих замораживанию; но это, вероятно, произошло !!!).

Одним из основных факторов, которые вы не можете контролировать, является внешняя температура. Когда температура опускается ниже нуля, все ставки прекращаются. Трубы замерзнут даже в земле за пределами дома, где все равно не отапливается. (это случилось с нами).

Рекомендация:

1. Убедитесь, что все трубы должным образом изолированы
2. Выполните №1 с трубными обертками или изоляцией стен, также убедитесь, что нет контакта с более холодными металлическими проводящими поверхностями
3. Убедитесь, что нигде нет воздушных зазоров.это означает обеспечение герметичности всех отверстий и отверстий в наружных стенах.
4. Убедитесь, что все наружные двери и оконные рамы заделаны и герметизированы.
5. Убедитесь, что все окна и двери закрыты, проверьте, нет ли сквозняков.
6. Направьте воду через ПОРОШКУ, серьезно, струйка — это все, что нужно, и делайте это в светильниках, где трубы проходят по внешним стенам или стенам, обращенным к ветру.
7. Держи тепло на
8. Подумайте об установке интеллектуального термостата, даже лучше, установите интеллектуальную систему / датчик, который определяет или знает внешнюю температуру
9. На # 8, если у вас есть дистанционное управление, вы можете дистанционно увеличивать нагрев в нужное время и понижать его, когда температура не находится в диапазоне замерзания.Умная система с датчиком — лучший вариант.

Поддержание температуры на 10-15 градусов выше температуры замерзания не дает вам большой свободы действий в битве между холодом и теплом, которые работают на противоположных сторонах стены. Особенно, когда внешняя температура упадет ниже нуля, что приведет к удалению поля . Если в доме хорошая изоляция, а трубы хорошо защищены (или подвержены воздействию внутренней среды), то 10-15 градусов выше нуля могут повредить его, но почему это происходит все время?

Рассмотрите умную систему и подумайте о программировании ее на 50 градусов, если вы находитесь в климате, который опускается на 10 градусов ниже нуля.Если вы попытаетесь испытать удачу, чтобы сэкономить, вы, вероятно, потратите больше на ремонт.

Почему закрытие вентиляционных отверстий вредит вашей печи

Закрытие вентиляционных отверстий в неиспользуемых помещениях — отличный способ сократить счета за отопление, верно?

Неправильно.

Фактически, он делает прямо противоположное и фактически увеличивает ваши счета за электроэнергию. Но, что более важно, закрытие вентиляционных отверстий также может вызвать дорогостоящие повреждения вашей печи и сократить срок ее службы.

Это не совсем те результаты, которые вы искали, верно? Не волнуйся.Мы объясним, почему закрытие вентиляционных отверстий причиняет столько вреда и что вам следует делать вместо этого.

Как работает воздуходувка печи

Закрытие вентиляционных отверстий заставляет двигатель вентилятора вашей печи работать с большей нагрузкой, что в конечном итоге приводит к дорогостоящим повреждениям.

Но почему?

Во-первых, вам нужно знать, что нагнетательная система вашей печи отвечает за 2 вещи:

• Забор воздуха из дома в печь
• Направление нагретого воздуха через воздуховоды в дом

И эта воздуходувная система предназначена для работы с определенным давлением внутри вашего воздуховода.Но закрывая форточки (да, даже одну), увеличивает давление внутри воздуховодов.

Итак, теперь, когда вы понимаете, как работает воздуходувка печи, давайте подробнее рассмотрим, как именно закрытые вентиляционные отверстия вредит вашей печи.

Как закрытие вентиляционных отверстий повреждает вашу печь

Если вы постоянно оставляете вентиляционные отверстия закрытыми во время работы печи, вы в конечном итоге столкнетесь с дорогостоящим повреждением печи. Но тип повреждений, которые вы увидите, зависит от типа воздуходувки печи.

Вот что мы имеем в виду:

Если у вас старая печь и вы закрываете вентиляционные отверстия…

… вентилятор работает медленнее, что приводит к дорогостоящим повреждениям теплообменнику .

Старые печи имеют двигатели воздуходувок PSC, которые работают только на двух скоростях: включении и выключении. Таким образом, когда эти двигатели работают против дополнительного давления, вентилятор работает медленнее. И если двигатель не может пропускать столько холодного воздуха через теплообменник (часть вашей печи, которая нагревает воздух), теплообменник в конечном итоге перегреется и треснет, что приведет к ремонту на тысячи долларов.

Если обдувать теплообменник недостаточным количеством холодного воздуха, он может перегреться и потрескаться.

Если у вас новая энергосберегающая печь и вы закрываете вентиляционные отверстия…

… воздуходувке требуется больше энергии, чтобы выдерживать дополнительное давление, что в конечном итоге сокращает срок службы двигателя вашего нагнетателя.

Вот почему.

Многие более новые, более эффективные печи имеют двигатели «ECM», которые предлагают переменную скорость в зависимости от количества производимой продукции, которая требуется в любой момент времени.Когда двигатели ECM получают дополнительное давление, они могут увеличить скорость, чтобы не отставать. Но работа против этого дополнительного давления приводит к напряжению двигателя, в результате чего сокращается срок его службы.

Другие последствия закрытия форточки:

Закрывание вентиляционных отверстий не только повредит вашу печь. Если не держать открытыми все вентиляционные отверстия, это также может привести к:

• Повышенное потребление энергии. если у вас есть двигатель ECM, ваш вентилятор будет постоянно работать с более высокой скоростью, чтобы преодолевать дополнительное давление в вашей системе воздуховодов.И чем дольше и быстрее двигатель должен работать, тем больше энергии он потребляет.
• Пониженный комфорт. Если у вас есть двигатель PSC, ваш вентилятор работает медленнее, поскольку он сталкивается с дополнительным давлением. А это значит, что он не может выдувать столько горячего воздуха, сколько обычно, что доставляет вам дискомфорт.
• Повышенная негерметичность воздуховода. По данным energy.gov, в большинстве домов уже просачивается около 20-30% кондиционированного воздуха из отверстий в воздуховодах. Но чем больше давление внутри этих воздуховодов, тем больше кондиционированного воздуха вытесняется из существующих утечек воздуховода.А это означает потраченную впустую энергию и более высокие счета за отопление.

Закрытие вентиляционных отверстий может привести к негерметичности воздуховодов

Решение?

Держите вентиляционные отверстия открытыми. Да даже в комнатах, которыми вы не пользуетесь! Чем больше вентиляционных отверстий вы закроете и чем дольше будете держать их закрытыми, тем выше вероятность возникновения вышеуказанных проблем. Если оставить вентиляционные отверстия открытыми, также сэкономит вам больше денег на счетах за отопление и ремонте печи.

Если вы все еще боретесь с более высокими, чем обычно, счетами за отопление, у вас могут быть другие проблемы, такие как протечка воздуховода или неэффективная печь.

Мы предлагаем профессиональную проверку вашей системы, чтобы найти причину ваших высоких счетов за отопление и предложить энергоэффективные решения.

Есть вопросы по экономии энергии?

Просто свяжитесь с нами. Мы рады помочь вам сократить счета за отопление с помощью наших энергоэффективных товаров для домашнего комфорта.

Связанное чтение:

Следует ли закрывать вентиляционные отверстия системы отопления, вентиляции и кондиционирования воздуха?

На вентиляционных отверстиях в вашем доме наверняка есть заслонки.Но стоит ли закрывать их, даже если только часть пути? В многоэтажных домах некоторые люди регулируют эти заслонки в самое жаркое и холодное время года.

Летом они частично или полностью закрывают заслонки внизу, чтобы более теплые комнаты наверху привлекали больше внимания от кондиционера. Когда они запускают печь зимой, они поступают наоборот. Закрывая заслонки наверху, они уменьшают количество воздуха, поступающего на верхние этажи, и направляют дополнительный теплый воздух в более холодные комнаты внизу.

По крайней мере, так думают. Но не всегда все так просто.

Есть небольшая проблема под названием «статическое давление».

И в большинстве систем HVAC его уже слишком много.

Для эффективного охлаждения или обогрева вашего дома ваша система отопления, вентиляции и кондиционирования воздуха содержит большой нагнетательный вентилятор, который забирает воздух из возвратных решеток и выдувает тот же (теперь уже кондиционированный) воздух через приточные каналы и, в конечном итоге, через ваши приточные регистры. Это много воздуха, проходящего через множество воздуховодов! Статическое давление — это количественное измерение, которое относится к величине сопротивления, с которым сталкивается воздух при движении через систему.

Некоторое сопротивление хорошее. В противном случае у вас будет очень мало воздуха, и кондиционированный воздух будет плохо циркулировать по всему дому.

Однако обычно имеет слишком высокое статическое давление . То есть воздух встречает в системе чрезмерное сопротивление. Когда это происходит, система пытается переместить большой объем воздуха по малоразмерному или ограниченному пути. К потенциальным негативным эффектам относятся:

• Плохой приток воздуха в определенные зоны
• Горячие и холодные точки по всему дому
• Сильный шум из ваших воздуховодов
• Замороженная катушка переменного тока
• Более высокие коммунальные платежи
• Изношенное оборудование, преждевременно выходящее из строя
• Треснувший теплообменник; это редкое явление, но при слабом потоке воздуха теплообменник может перегреться и потрескаться.На самом деле это очень опасная проблема!


Почему многие системы испытывают высокое статическое давление? Общие причины включают:

• Грязные воздушные фильтры, блокирующие поток воздуха
• Воздуховод недостаточного размера, препятствующий циркуляции воздуха
• Поврежденные, изогнутые или провисшие гибкие воздуховоды, препятствующие попаданию воздуха в систему и из нее

Если вы думаете: «Эй, закрытие моих заслонок подачи воздуха может также увеличить статическое давление», то вы правы! Полностью или частично закрытая заслонка отталкивает воздух, проталкиваемый через систему нагнетательным вентилятором.Это увеличивает сопротивление воздуха внутри ваших воздуховодов.

Закрытие заслонок подачи может дать желаемый результат… на некоторое время. Просто знайте, что это может иметь неприятные последствия.

На момент написания здесь, в Атланте, август. Жарко. Многие люди в двухэтажных домах частично закрывают нижние кассы. В редко используемых помещениях они могут полностью их закрывать.

В некоторых случаях эти люди могут получить то, что они ищут: более прохладную и комфортную среду наверху.Они могут даже отрегулировать заслонки, не влияя на работу системы отопления, вентиляции и кондиционирования воздуха или не создавая чрезмерной нагрузки на кондиционер… даже если они увеличивают статическое давление.

Но эта тактика может иметь неприятные последствия. Многие системы имеют воздуховоды меньшего размера и имеют дело с чрезмерным статическим давлением даже при открытых регистрах! Их закрытие может усугубить существующую проблему статического давления, что приведет к одной или нескольким из проблем, описанных выше.

Вместо того, чтобы закрывать заслонки регистра снабжения, сделайте следующее:

Измерьте статическое давление в вашей системе.

Если еще не пришло время заменять вашу систему HVAC, и вы не можете добавлять зоны, обратитесь к профессиональному измерителю статического давления в системе. Так вы получите сообщение:

• Не слишком ли большое статическое давление ; Если вы это сделаете, ваша система может потребовать регулировки скорости воздуховода или вентилятора, чтобы решить проблему.
• Вызовет ли закрытие заслонок приточного воздуха проблему ; если в системе не слишком большое статическое давление, перекрытие заслонок подачи действительно может быть нормальным! Единственный способ узнать это — измерить статическое давление и убедиться, что оно соответствует спецификациям производителя системы HVAC, даже когда заслонки закрыты.

Убедитесь, что размер вашей системы отопления, вентиляции и кондиционирования воздуха и воздуховодов соответствует вашему дому.

Если у вас дома правильная конструкция HVAC, вам не нужно закрывать заслонки. Система обеспечит вам комфорт, когда все регистры будут открыты.

Если вы находитесь на пороге замены системы HVAC, попросите опытного подрядчика HVAC или домашнего подрядчика выполнить расчет нагрузки J вручную, чтобы определить правильный размер для вашей новой системы. Большинство подрядчиков HVAC не могут выполнить этот шаг и в конечном итоге устанавливают оборудование, которое слишком велико для дома.

Подрядчик также должен выполнить ручной расчет D, чтобы определить правильный размер воздуховода. Заменяя существующие (и часто меньшего размера) воздуховоды, статические камеры, решетки и регистры на замену надлежащего размера, вы можете снизить статическое давление внутри системы и сделать свой дом более комфортным. Приточные демпферы не требуются.

Добавьте зоны в вашу систему HVAC.

В многоэтажных домах удобнее зонами. В типичной зонированной системе у вас есть два термостата: один для верхнего и один для нижнего этажа.Вам не придется возиться с приточными заслонками, потому что вы можете просто установить разные температуры на каждом термостате.

При добавлении зон HVAC к существующей системе следует иметь в виду следующее: зоны могут работать очень хорошо, если у вас есть система HVAC с регулируемой скоростью. Стандартные односкоростные системы? Не так много.

На самом деле мы написали статью о том, почему зоны плохо сочетаются с односкоростным оборудованием. Короче говоря: нужно быть очень внимательным в том, как настраивать зоны; в противном случае вы можете создать проблему статического давления.

Итог: вам, вероятно, не стоит закрывать вентиляционные отверстия.

Чрезмерное статическое давление внутри системы HVAC никогда не бывает хорошо. Закрытие слишком большого количества заслонок подачи воздуха может поставить вас в «опасную зону» статического давления.

Вместо этого попросите профессионала измерить статическое давление, чтобы убедиться, что вы можете безопасно отрегулировать амортизаторы. Если нет, рассмотрите одно из альтернативных решений. В конечном итоге вам будет намного комфортнее!

Как отремонтировать отопительные трубы, издающие громкий шум

20 января 2019 г.

Издают ли ваши отопительные трубы громкий стук? В то время как вентилируемые системы отопления обычно работают бесшумно, паровая или гидронная система может преподнести несколько сюрпризов, например, ваши трубы отопления будут издавать громкий стук.Трудно справиться с регулярными громкими звуками, когда вам нужно, чтобы ваша система отопления выполняла свою основную функцию и обогревала ваш дом.

Как бороться с нагревательными трубами, издающими громкий стук

Системы отопления работают за счет подачи нагретого воздуха или горячего пара через сложную сеть труб. Нагретый воздух рассеивается через вентиляционные отверстия, а горячий пар направляется через трубы под давлением в радиаторы, которые «излучают» тепло, когда горячая вода проходит через них. Обычно системы отопления издают низкий уровень шума, но громкий стук труб отопления может указывать на проблему, которая в основном является результатом одной из трех упомянутых здесь проблем.

Также прочтите: 7 советов, как сделать вашу систему отопления хорошо оснащенной для зимнего комфорта

1. Котел Kettling

Проблема с водяным охлаждением чаще всего встречается в районах с жесткой водой, где в теплообменнике котла накапливается накипь, которая ограничивает поток воды. Теплообменник становится слишком горячим и в конечном итоге расширяется, что приводит к громкому стуку труб отопления.

Устранение проблемы с газообразованием в трубах отопления

Эту проблему могут решить профессионалы, которые предложат лучшее решение для удаления известкового налета в зависимости от серьезности проблемы.

2. Воздух в ловушке

Еще одна причина дребезжания, лязга и стуков в вашей системе отопления — это пузырьки воздуха, которые попадают в воду в вашей системе отопления. Из-за расширения и схлопывания пузырьков воздуха, проходящих по трубам отопления, может быть слышен громкий щелчок.

Также прочтите: Обслуживание печи: что вы должны знать

Устранение ударов из-за попадания воздуха в трубы отопления

Эффективный способ остановить шум — удалить пузырьки воздуха из труб.Этот процесс известен как «прокачка» труб и включает следующие этапы:

• Выключите систему перед прокачкой
• Найдите небольшой клапан под торцевой крышкой радиатора и поверните его против часовой стрелки, чтобы сбросить давление воздуха.
• Когда воздух выходит из труб и вода начинает вытекать, следует закрыть вентиль
• Включите систему после выполнения вышеуказанных шагов с каждым радиатором

Вы также можете нанять подрядчика по отоплению, вентиляции и кондиционированию воздуха, который поможет вам легко решить эту проблему.

Также прочтите: Очистка воздуховода печи: узнайте об их плюсах и минусах

3. Трубы расширенные

Когда трубы отопления становятся очень горячими, они расширяются и вызывают небольшое смещение труб. Однако, когда трубы расположены на твердой поверхности, при малейшем движении при их расширении будут возникать стуки.

Как исправить удары в системах отопления из-за расширения трубы

Размещение небольших кусочков пенопласта возле труб, проходящих через деревянные опоры, предотвратит удары и другие звуки ударов.Если это не решит проблему, обратитесь за профессиональной помощью, наняв службы отопления жилых помещений. Вам не обязательно жить с трубами отопления, которые всю ночь бьют и бьют. Улучшите работу вашей системы отопления, следуя советам, упомянутым выше. Вы также можете нанять подрядчика по отоплению и охлаждению жилых помещений, который проверит вашу систему и устранит шум в трубах.

Также прочтите: Сделайте свой дом энергоэффективным с помощью обслуживания воздуховодов

Свяжитесь с нами сегодня, чтобы запланировать техническое обслуживание HVAC с нашими экспертами и получить быстрое и эффективное решение всех ваших проблем с HVAC в жилых помещениях.

White Mechanical, Inc.

Основанная в 2002 году компания White Mechanical, Inc. в Лагуна-Хиллз, Калифорния, является одним из самых надежных и лицензированных поставщиков услуг (HVAC), с гордостью обслуживающего округ Ориндж и его окрестности. Наша управленческая команда имеет более чем 28-летний опыт работы в различных аспектах технологий HVAC. Все наши технические специалисты HVAC имеют профессиональную квалификацию и имеют сертификаты, позволяющие предоставлять нашим клиентам превосходные услуги HVAC в жилых домах, а также коммерческие услуги HVAC.Мы предлагаем профессиональные услуги HVAC, включая установку, техническое обслуживание, ремонт кондиционеров и многое другое по очень разумным ценам.

Категории: Без категории

Закрытая система | | Теплый пол своими руками

Введение

В этом подходе для излучающего пола используется специальный источник тепла. Жидкость в замкнутой системе повторно циркулирует вокруг и вокруг в полностью замкнутом контуре.Нет подключения к бытовому водопроводу. Основное преимущество этой системы заключается в том, что в закрытом состоянии в качестве теплоносителя можно использовать незамерзающий продукт вместо воды. Процент антифриза (пропиленгликоль) определяется типом источника тепла (нагреватель по запросу или резервуар) и указаниями, указанными на контейнере для незамерзания.

КАЖДЫЙ нагревательный элемент, который рекомендует и предлагает компания Radiant Floor, «РАЗРАБОТАН И НАЗНАЧЕН ДЛЯ ОТОПЛЕНИЯ ПОМЕЩЕНИЙ»! Эти устройства не являются вашими «типичными» водонагревателями, поэтому не позволяйте компактным размерам вводить вас в заблуждение! Все наши нагревательные элементы производятся в соответствии с отраслевыми стандартами качества и надежности.

Эти высокоэффективные обогреватели созданы для лучистого отопления. Мы предлагаем устройства, которые будут нагревать как вашу лучистую (отопление), так и горячую воду.

Независимо от того, какую систему лучистого отопления вы выберете, будь то открытая, закрытая или теплообменник, или требуемый тип топлива, пропан, природный газ, электрическая или масляная … Компания Radiant Floor позаботится о вас !!!

Двухзонная закрытая система с блоком по запросу

Пример 3-х зонного индивидуального дизайна с сохранением пространства

3 зона закрытая с электрическим блоком

Одна закрытая зона (Radiant Ready A) Использование масляного обогревателя

Закрытые системы часто используются во вторых домах или основных жилых домах в районах, подверженных длительным отключениям электроэнергии.Если проблема заключается в защите от замерзания, то хорошей идеей будет закрытая система с антифризом.

Нижняя сторона — два источника тепла. Все водонагреватели расходуют тепловую энергию, даже когда горелка выключена, а агрегат простаивает между циклами нагрева. Конечно, установка, предназначенная для обогрева пола, расходует тепло только в зимние месяцы. Но потери в режиме ожидания в течение шести месяцев каждого года могут складываться. Другое соображение — эффективность. Два водонагревателя с низким или средним КПД намного дороже в эксплуатации, чем один высокоэффективный агрегат.

Полезные советы:

Когда воздух покидает систему, давление падает. Когда система лучистого отопления нагревается, давление возрастает, но когда она остывает, давление падает … Мы рекомендуем поддерживать давление не менее 15 фунтов на квадратный дюйм, когда система холодная. Когда давление в нагретой системе приближается к 0,… а затем охлаждается,… создается ОТРИЦАТЕЛЬНОЕ давление… Таким образом, создавая ВАКУУМ, он засасывает воздух в систему! Расширительный бак закрытой системы предварительно заправлен и не требует давления.Если давление падает ниже 15 фунтов на кв. Дюйм, это означает, что в вашей системе все еще остается воздух,… Воздух — это ХУДШЕЕ, что может случиться с любой (гидронной) системой лучистого отопления. Перейдите по этой ссылке https://www.radiantcompany.com/details/fill/ для получения информации о заполнении и продувке вашей закрытой водяной системы отопления. Мы рекомендуем антифриз на основе пропиленгликоля (не автомобильный, этиленгликоль).

Колпачок на воздухоотделителе закрывается, когда он затягивается (по часовой стрелке), и открывается, когда колпачок откручивается (против часовой стрелки) на несколько оборотов, так что дневной свет виден через прорезь в колпачке … Колпачок воздухоотделителя может если хотите, удалите, но это не обязательно.При заполнении системы жидкостью крышка воздухоотделителя может находиться как в открытом, так и в закрытом положении. Для испытания системы под давлением воздухом необходимо, чтобы крышка была закрыта, чтобы воздух не выпускался… в этом и состоит цель. Очень важно, чтобы крышка была открыта на время работы системы.

Системный объем:

Определите, сколько антифриза требуется вашей системе, добавив общее количество жидкости в трубку (2,7 галлона на 100 футов.7/8 ″ Pex… 1,9 галлона на 100 футов 3/4 ″ Pex… 1,3 галлона на 100 футов 1/2 ″ Pex) плюс объем воды в источнике тепла (водонагреватель или бойлер). Radiant Floor Company включает эту информацию в свой рабочий лист.

Определите, какое процентное соотношение незамерзающей смеси к воде рекомендуется производителем источника тепла. Соотношения могут быть разными. Некоторые производители рекомендуют от 20% до 30% антифриза, другие — 50%. На правильное смешивание также влияет степень низкой температуры, от которой вы хотите защитить.Некоторые антифризы поставляются «предварительно разведенными». Обязательно проверьте перед покупкой. «ВСЕГДА ПРЕДВАРИТЕЛЬНО ЗАМЕШАЙТЕ АНТИФРИЗ ПЕРЕД ЗАКАЧИВАНИЕМ ЕГО В СИСТЕМУ»!

Очень красивый пример 2-х зонной закрытой системы, установленной хозяином дома.

Красивая закрытая шестизонная система Polaris

Четырехзонная закрытая система с использованием котла «Электро».

Источник тепла, такой как электрический бойлер («Электрокотел», показанный выше), может иметь термостатическое управление, очень похоже на обычный водонагреватель резервуарного типа, который направляет воду низкой температуры (120–135 градусов) на пол.Однако, если вы используете обычный бойлер (температура воды 185 градусов) в качестве источника тепла, потребуется смесительный клапан. См. Ниже.

Заполнение однозонной закрытой системы Электрокотлом

Пример вертикального нестандартного дизайна

Возможность поддержания давления в системе. Закрытая система лучистого отопления с автоматическим заправочным клапаном.Этот клапан низкого давления будет поддерживать постоянное минимальное давление после заполнения и продувки системы.

Закрытые системы «Radiant Ready»

Закрытая система «Radiant Ready»

Схема закрытой системы «Radiant Ready»

Однозонная система с петлевым (pex) коллектором для настенного монтажа

На фото выше наша закрытая система с одной зоной «Radiant Ready A / T» для использования с водонагревателем по запросу.Эта предварительно собранная панельная система поставляется прямо из коробки, как вы ее видите здесь, включая насос, предварительно смонтированный контроллер, расширительный бак, воздухоотделитель, линейные термометры, а также различные манометры и клапаны. Весь комплект проходит испытания на герметичность, и всего четыре паяных соединения могут привязать его к вашей системе.

Закрытая система Такаги

Этот заказчик решил использовать канал Unistrut для установки своей «закрытой» системы Radiant Ready вместо фанерной плиты, входящей в комплект, но результат тот же — чистая, компактная, красивая установка своими руками.Обратите внимание на добавление к этой системе смесительного клапана (серебристый трехходовой клапан с серой ручкой). Это дает заказчику более точный контроль температуры воды в системе.

Многозонная система, использующая нагреватель по требованию, сконфигурирована в соответствии со схемой ниже.

Поскольку большинство обычных котлов спроектированы для производства сверхгорячей воды (185 градусов), компания Radiant Floor Company строит так называемые «раздельные» коллекторы для многозонных «закрытых» систем, которые используют излучающее тепло пола в сочетании со стандартными радиаторами плинтуса, фанкойлами , чугунные радиаторы или любое другое водяное отопительное устройство, требующее сверхвысоких температур.

В коллекторе этого типа предварительно установлен смесительный клапан. Например, плинтус или чугунные радиаторные зоны получают сверхгорячую воду прямо от источника тепла. В более прохладные зоны лучистого пола поступает вода из смесительного клапана. Схема ниже иллюстрирует этот подход.

Коллектор с разделением на четыре зоны

Разделение на три зоны

Другой пример нестандартного разделенного коллектора

Более горячий радиатор плинтуса возвращается в коллектор ПОСЛЕ «холодной» подающей трубы к смесительному клапану.Таким образом, более прохладная возвратная вода из лучистого пола может обеспечить идеальную воду для закалки. Компания Radiant Floor может настроить зонный коллектор для любого применения. В этом случае одна ножка на левой стороне коллектора питает зону плинтуса прямой 180-градусной котловой водой. Две ножки справа от смесительного клапана подают в лучистую трубку котловую воду, которая была доведена возвратной водой до температуры 125 градусов.

Radiant Ready J

Для одной излучающей зоны, выходящей из существующего обычного бойлера, эта модель «Radiant Ready J» включает смесительный клапан для регулирования температуры воды в котле на 180 градусов до гораздо более низкого диапазона 120–135 градусов, что идеально для внутрипольных систем. .

Циркуляционный насос ALPHA

Несколько лет назад, когда Grundfos представила на рынке США революционную серию циркуляционных насосов ALPHA, мы были поражены двумя вещами: 1) невероятной эффективностью и потенциалом энергосбережения ALPHA и 2) их высокой стоимостью.

Удивительный насос Alpha

Тем не менее, мы были достаточно взволнованы, чтобы инвестировать в несколько насосов ALPHA для целей тестирования, и мы убеждены, что во всяком случае, оценки Grundfos относительно экономии затрат консервативны.Теперь, четыре года спустя, стоимость насосов серии ALPHA резко упала, и теперь цена находится в пределах диапазона многих обычных радиационных циркуляционных насосов. В результате мы по возможности включаем циркуляционные насосы ALPHA в конструкции наших излучающих систем, чтобы наши клиенты могли сэкономить от 50 до 75% затрат при эксплуатации своих насосов.

Системы большого объема

Очень большие излучающие системы требуют первичного / вторичного водопровода. Если вас интересуют мелкие детали этого подхода к водопроводу, вы можете найти дополнительную информацию в разделе «Источники тепла / Водонагреватели по запросу / Первичная / Вторичная сантехника» на этом веб-сайте.Фотография ниже иллюстрирует красивое реальное применение этого метода.

Использование уличного дровяного котла с закрытой системой

Многие клиенты, особенно в сельской местности, устанавливают уличные дровяные котлы и используют их вместе с лучистым напольным отоплением. Обычно эти котлы через теплообменник подключаются к накопительному / резервному резервуару, который может взять на себя задачу нагрева воды, когда утомленный зимой домовладелец улетает в Карибское море и становится недоступным, чтобы бросить дрова в котел.

Если у вас уличный дровяной котел и по какой-либо причине вам необходимо использовать антифриз в системе теплого пола, следующая схема может оказаться очень полезной.

Открытый дровяной котел с отдельным накопительным / резервным баком

Некоторые дровяные котлы для установки вне помещений являются либо многотопливными системами (т.е. они могут сжигать древесину и , газ или масло), либо имеют встроенный змеевик теплообменника для подачи горячей воды для бытового потребления. В этом типе котла отдельный накопительный / резервный бак не требуется, и теплый пол можно запускать непосредственно от котла.

Эта схема применима к вышеупомянутым типам уличных дровяных котлов. Только не забудьте проложить подводящую и обратную линии от вашего котла ниже линии замерзания . Вот почему…

Обычно дровяной котел подсоединяется к теплообменнику (см. Рисунок выше). Как видите, это позволяет котлу нагревать резервуар с питьевой водой, который, в свою очередь, может обеспечивать ГВС И подогрев пола (в «открытой» или «закрытой» конфигурации).

Вода из котла в этот теплообменник течет 24 часа в сутки по замкнутому контуру, что делает теплообменник «постоянно активным» (т.е.е. всегда горячо). При необходимости накопительный бак забирает тепло из теплообменника и поддерживает постоянную температуру в баке. У непрерывно активного контура теплообменника два преимущества:

1) трубу от дровяного котла к дому можно проложить в неглубокой траншее (обычно около 1 фута), что сэкономит много труда и / или дорогостоящие затраты на земляные работы (очевидно, с постоянно циркулирующей горячей водой в подаче и обратные линии, промерзание невозможно даже в траншее значительно выше линии промерзания), и

2) за счет постоянной циркуляции воды в котле исключается расслоение.Другими словами, без постоянного потока через бойлер вода в верхней части водяной рубашки становится ОЧЕНЬ горячей, а вода в нижней части остается намного холоднее. А поскольку у большинства котлов есть водяные рубашки, содержащие несколько сотен галлонов воды, 50% воды в котле может иметь температуру 185 градусов (температура, при которой заслонка котла перекрывает подачу воздуха и переводит котел в режим покоя), а другая 50% могло бы быть значительно круче.

По сути, это означает, что котел, рассчитанный на X единиц тепловой мощности в БТЕ, теперь обеспечивает значительно меньшую номинальную мощность, чем проектная.Поскольку, когда одна из зон нагрева требует тепла, включается циркуляционный насос, вода снова течет через бойлер, перемешивая более горячую и более холодную воду вместе, и внезапно температура воды при 185 градусах становится 145 градусной воды. Это действительно может иметь значение в системе небольшого размера.

Итак, суть в том, что если вы хотите запустить излучающую систему непосредственно от вашего дровяного котла, всегда закапывайте подающую и обратную трубы ниже линии замерзания. Как объяснялось выше, вода в ваш дом и из него будет течь только тогда, когда лучистая зона требует тепла.А поскольку многие наружные дровяные котлы находятся на расстоянии от 30 до 100 футов от дома, много воды может оставаться в холодной (хотя, по общему признанию, изолированной) траншеи в течение длительного времени. Если эта траншея будет выше линии промерзания, у вас могут быть серьезные проблемы. Многотопливный дровяной котел или котел со встроенным теплообменником для ГВС. Линии к котлу и от котла должны быть проложены ниже линии замерзания.

Многозонная замкнутая (без давления / атмосферная) система с использованием дровяного котла для установки вне помещений.

Многозонная замкнутая (напорная) система с котлом.

Подключение EPK к зонному коллектору

На следующем рисунке показаны медные фитинги, необходимые для подсоединения комплектов расширения и продувки различных размеров к коллектору зоны . Эти фитинги и печатная копия этого чертежа включены в каждую систему Closed и Heat Exchanger .

Заполнение и продувка системы лучистого отопления — критически важный процесс! Когда воздух покидает систему, давление падает.Когда ваша система лучистого отопления нагревается, давление возрастает, но когда она остывает, давление падает … Мы рекомендуем поддерживать не менее 15 фунтов на квадратный дюйм, когда система холодная. Когда давление в нагретой системе приближается к 0,… а затем охлаждается,… создается ОТРИЦАТЕЛЬНОЕ давление… Таким образом, создавая ВАКУУМ, он засасывает воздух в систему!

Ваш расширительный бак предварительно заправлен и не требует давления. Если ваше давление падает ниже 15 фунтов на квадратный дюйм, это означает, что в вашей системе все еще остается воздух,…Воздух — это ХУДШЕЕ, что может случиться с любой (гидронной) системой лучистого отопления. Перейдите по этой ссылке https://www.radiantcompany.com/details/fill/ для получения информации о заполнении и продувке вашей закрытой водяной системы отопления.

Если у вас есть три зоны, например, закройте шаровые краны под насосами для зон 2 и 3 и направьте поток воды на зону №1.

Если зона № 1 имеет несколько контуров трубопровода, каждый контур будет иметь шаровой клапан на стороне подачи коллектора контура, перекрыть все контуры зоны № 1, кроме первого, и направить воду в этот первый контур. .Когда контур №1 зоны №1 был очищен, закройте контур №1 и разомкните контур №2. Повторите этот процесс для каждой цепи в каждой зоне .

Если вы не используете давление в помещении (из шланга и т. Д.), Вы можете использовать перекачивающий насос для перекачки жидкости в вашу систему.

Вам не обязательно использовать антифриз, на самом деле система Radiant наиболее эффективна при использовании воды. НО «душевное спокойствие» того стоит! Если вы чувствуете, что хотите или нуждаетесь в использовании антифриза, продолжайте ниже:
Мы рекомендуем антифриз на основе пропиленгликоля (не автомобильного этиленгликоля).Определите, сколько антифриза требуется вашей системе, добавив общее количество жидкости в трубку (2,7 галлона на 100 футов 7/8 дюйма Pex… 1,9 галлона на 100 футов 3/4 дюйма Pex… 1,3 галлона на 100 футов 1/2 ″ Pex) плюс объем воды в источнике тепла (водонагреватель или бойлер).

Если вы используете в своей системе антифриз, мы рекомендуем антифриз на основе пропиленгликоля (а не автомобильного этиленгликоля).

Определите, сколько антифриза требуется вашей системе, добавив общее количество жидкости в трубку (2.7 галлонов на 100 футов (7/8 ″ Pex) плюс объем воды в источнике тепла (водонагреватель или бойлер).

Определите, какое процентное соотношение незамерзающей смеси к воде рекомендуется производителем источника тепла. Соотношения могут быть разными. Некоторые производители рекомендуют от 20% до 30% антифриза, другие — 50%. На правильное смешивание также влияет степень низкой температуры, от которой вы хотите защитить. Некоторые антифризы поставляются «предварительно разведенными». Обязательно проверьте перед покупкой.

«ВСЕГДА ПРЕДВАРИТЕЛЬНО ЗАМЕШАЙТЕ АНТИФРИЗ ПЕРЕД ЗАКАЧИВАНИЕМ ЕГО В СИСТЕМУ»!

Перекачивающий насос Насос — Отстойник НЕ должен использоваться при обратной промывке агрегата, а также при заполнении и продувке закрытой системы с использованием смеси антифриза.Мы рекомендуем мощный универсальный насос, такой как Wayne EC-50, или Wayne PC-4, или эквивалентный насос, такой как Utilitech .5 HP Cast Iron Transfer Pump , каждый из которых может генерировать до 45- psi. По следующей ссылке https://www.waynepumps.com/solution-center/utility-pumps-transfer/pc4 приведены технические характеристики насоса (модель № PC4).

Для наших систем лучистого отопления не требуется много технического обслуживания, кроме очистки фильтра в водонагревателе и поддержания давления в системе.Фильтр и сетчатый фильтр системы станут наиболее грязными при заполнении, продувке и запуске, поскольку примеси в системе будут проходить через сетчатый фильтр и фильтр. Флюс представляет собой твердую (жирную / пастообразную) форму в холодном состоянии и разжижается при нагревании, частицы разрыхляются и перемещаются к сетчатому фильтру и фильтру.

Для наших систем лучистого отопления не требуется много технического обслуживания, кроме очистки фильтра в водонагревателе и поддержания давления в системе. Перейдите по этой ссылке https: //www.radiantcompany.com / details / fill / и прокрутите вниз половину страницы, чтобы получить информацию о чистке фильтра и сетчатого фильтра вашей закрытой системы лучистого отопления.

ШУМ:
Грохочущий шум, исходящий от водонагревателя по запросу, скорее всего, связан с кипящей жидкостью, проходящей через теплообменник в водонагревателе. Это связано с тем, что жидкость движется через устройство слишком медленно. Этот уменьшенный поток вызван либо сужением, либо препятствием в водопроводе системы. Грязный фильтр и / или сетчатый фильтр, неподходящий трубопровод, липкий, забитый или забитый обратный клапан или смесительный клапан, накопление минералов (в результате жесткой воды), неправильная настройка скорости насоса, слишком много антифриза — если применимо (закрытая система) или установлена ​​слишком высокая температура водонагревателя.Кульминация любого,… (или) всего этого может привести к появлению шума отопительного агрегата!

В последний раз, когда вы вынимаете фильтр из водонагревателя, чтобы очистить его, и он чистый,… .. вы можете снять его, так как он разработан, чтобы просто «отломиться» от черной крышки, это снизит напор. и свести к минимуму любую возможность упомянутого выше. Встроенный фильтр должен оставаться в системе.

Триумф простоты (или «Как спасти испорченную закрытую систему»)

Однажды нам позвонил подрядчик по вентиляции и кондиционированию воздуха, компания DC Cheek Heating and Cooling, из Камминга, штат Джорджия.Будучи компанией, приверженной целостности и качеству, они приняли вызов преобразовать существующее шоу ужасов с деталями сантехники (чья-то ошибочная версия «закрытой / теплообменной системы») в «открытую систему» ​​компании Radiant Floor Company, используя Takagi , по запросу водонагреватель. Они были достаточно любезны, чтобы прислать нам фотографии «до» и «после».

Самодельный проект лучистого тепла в домашних условиях

Давайте будем честными. В английском языке недостаточно слов, чтобы описать проблемы с вышеуказанной установкой или шок от столкновения с ней.Если ребятам из Cheek’s Heating повезло, он не укусил их, когда они к нему прикоснулись.

Такой же проект после установки конструкции у нас!

К счастью, нужно несколько слов, чтобы описать эту заменяющую систему — простую и элегантную. В руках таких искусных профессионалов, как DC Cheek Heating and Cooling, не говоря уже о тех, кто занимается своими руками в собственном доме, системы отопления Radiant Floor Company становятся искусством.

5 проблем, вызванных закрытием вентиляционных отверстий в неиспользуемых помещениях

Многие жители Буды, штат Техас, считают, что закрытие вентиляционных отверстий в неиспользуемых помещениях позволит сэкономить энергию.Но знаете ли вы, что верно обратное? Закрытие вентиляционных отверстий вызывает множество проблем, в том числе возможность повреждения системы отопления, вентиляции и кондиционирования воздуха. Вот несколько проблем, связанных с закрытыми вентиляционными отверстиями, о которых мы хотели бы предупредить наших клиентов.

Повреждение системы

Исследования показывают, что закрытие слишком большого количества регистров в доме ограничивает поток воздуха до такой степени, что змеевики системы замерзают, что приводит к повреждению компрессора. Если вы повредите компрессор, вам необходимо отремонтировать или заменить его, прежде чем ваша система снова достигнет максимальной производительности.

В некоторых случаях ваша система HVAC может перестать работать из-за повреждения. В результате ваша семья будет чувствовать себя неуютно в ожидании экстренного ремонта HVAC.

Прорванные воздуховоды

Как будто поврежденной системы недостаточно, закрытые вентиляционные отверстия могут вызвать утечку или разрыв воздуховодов. В среднем дом уже теряет от 20 до 30 процентов воздуха из-за незначительных утечек и плохих соединений в воздуховодах. Но когда вы закрываете регистры в неиспользуемых помещениях, давление нарастает и превращает эти небольшие утечки в большие проблемы.

Прорванные воздуховоды отводят воздух из жилого помещения и направляют его туда, где вы этого не хотите — на улицу, на чердак или в подполье. Если вы хотите получать необходимое количество тепла и охлаждения, к которому привыкла ваша семья, вам нужно экономить на воздуховодах. Откройте эти регистры и обеспечьте надлежащее обслуживание ваших воздуховодов вместе с остальной частью вашей системы HVAC.

Потерянная эффективность

Вы, вероятно, приобрели кондиционер или обогреватель, сравнив все варианты и выбрав наиболее эффективную модель для вашего бюджета, так зачем рисковать ее эффективностью? Размер вашей системы HVAC идеально подходит для кондиционирования домашнего пространства.Закрытие вентиляционных отверстий не приносит никакой пользы.

Фактически, вместо того, чтобы помочь кондиционеру меньше охладиться, закрытые регистры пропускают такое же количество воздуха через другие воздуховоды. Это создает давление в системе и заставляет вашу систему отопления, вентиляции и кондиционирования воздуха усерднее распределять воздух там, где он вам нужен.

Когда ваша система работает сверхурочно, вы не экономите деньги. Фактически, вы, вероятно, платите больше и запускаете систему в землю, требуя, чтобы вы выложили дополнительные деньги на новую систему отопления, вентиляции и кондиционирования воздуха гораздо раньше, чем вы ожидали.

Угарный газ

Все вышеперечисленные проблемы мешают и вашей семье, и вашему кошельку, но риск угарного газа — не шутка. Когда вы закрываете вентиляционные отверстия в неиспользуемых комнатах, теплообменник намного легче треснет, что приведет к выбросу смертоносного угарного газа в дом.

Окись углерода — это газ без вкуса, цвета и запаха, который не обнаруживается людьми. При вдыхании он вытесняет кислород в крови и лишает мозг, сердце и другие органы столь необходимого кислорода.Газ может преодолеть вас в мгновение ока без предупреждения. Убедитесь, что в вашем доме установлен детектор угарного газа, и держите эти вентиляционные отверстия открытыми.

Рост плесени

Когда вы закрываете какой-либо из регистров вашей системы HVAC, происходит конденсация из-за более низкой температуры поверхности в этих неиспользуемых помещениях. В результате появляется плесень и плесень, которые вы, скорее всего, почувствуете еще до того, как заметите их.

Хотя плесень доставляет неудобства, обычно ее легко контролировать в домашних условиях.
