Зануление и заземление — в чем разница

Главное требование к любому электробытовому прибору — безопасность эксплуатации. Особенно это касается техники, контактирующей с водой. При отсутствии дополнительной защиты даже небольшая проблема с электропроводкой (прожог изоляционного слоя, пробивка между витками двигателя) опасны. На корпусе неисправного прибора появляется электрический потенциал. В этом случае человека или животное, прикоснувшихся к корпусу, может ударить током. Чтобы избежать этого, разработаны такие способы защиты, как зануление и заземление.

Задачи заземления

Искусственно созданный контакт между электроустановкой и землей называется заземлением. Его задача — понизить напряжение на корпусе устройства до безопасного для живых существ уровня. При этом большая часть тока отводится в грунт. Чтобы заземлительная система работала эффективно, ее сопротивление должно быть значительно ниже, чем на остальных участках цепи. Такое требование основывается на свойстве электрического тока всегда выбирать наименьшее сопротивление на своем пути.

Обратите внимание! Заземление используется исключительно в электросетях с изолированной нейтралью.

Тока замыкания иногда недостаточно при использовании заземлителя с относительно высоким для реакции защитных устройств сопротивлением. Поэтому еще одна задача заземлительной системы — рост аварийного тока замыкания.

Типы заземляющих устройств:

Молниезащитные. Отводят импульсные токи, поступающие в систему в результате ударов молнии. Используются в молниеотводах и разрядниках.
Рабочие. Предназначены для поддержания нормальной работоспособности электрических установок. Используются как в обычных, так и в аварийных ситуациях.
Защитные. Защищают людей и животных от поражения током, проходящим по металлическим предметам в случае пробоя фазовых проводников.

Устройства заземления бывают естественными и искусственными:

К естественным относят металлические изделия, основная функция которых не заключается в отводе тока в землю. К таким заземлителям относятся трубопроводы, железобетонные элементы зданий, обсадные магистрали и т.п.
Искусственные заземлители — системы, созданные специально для отвода тока. Это стальные полосы, трубы, уголки и другие металлические элементы.

Для заземлительной системы нельзя использовать трубы, предназначенные для транспортировки горючих веществ (как газов, так и жидкостей), алюминиевые детали, кабельные оболочки. Также не подходят для этой цели предметы, покрытые антикоррозийным изоляционным слоем. Запрещено использовать как заземляющие проводники трубы водопровода и отопления.

к содержанию ↑

Техническое исполнение систем заземления

Существует несколько схем соединения с разным составом защитных и рабочих проводников:

На разновидность заземления указывает первая буква в обозначении:

I — токоведущие элементы не касаются грунта;
T — нейтраль источника электропитания заземлена.

Способ заземления открытых проводников определяется по второй букве:

N — прямой контакт между местом заземления и источником питания;
T — прямая связь с грунтом.

После дефиса стоят буквы, указывающие на метод функционирования защитного PE и рабочего N нулевых проводников:

S — работа проводников обеспечивается единственным PEN-проводником;

C — имеется несколько проводников.

к содержанию ↑

Система TN

Заземление разновидности TN включает подсистемы TN-C, TN-S, TN-C-S. Самая старая из этих подсистем — TN-C — применяется в 3-фазных четырехпроводных и 1-фазных двухпроводных электросетях. Такие сети обычно есть в старых строениях. При всей своей простоте и относительно невысокой стоимости система не обеспечивает достаточного уровня безопасности, а потому в новостройках не используется.

Подсистема TN-C-S применяется при реновациях старых зданий. Она актуальна там, где рабочий и защитный проводники объединены на вводе. Использование TN-C-S необходимо для реконструкции системы, когда в старом строении устанавливается компьютерное или телекоммуникационное оборудование. Данное заземление представляет собой переходный тип между TN-C и самой современной подсистемой — TN-S. TN-C-S — относительно безопасная и доступная финансово заземлительная схема.

Отличием подсистемы TN-S от других типов такого оборудования является местонахождение рабочего и нулевого проводников. Они установлены по отдельности, при этом нулевой защитный PE-проводник объединяет все имеющиеся токопроводящие элементы электрической установки. Во избежание дублирования создают трансформаторную подстанцию, оснащенную основным заземлением. Дополнительное преимущество подстанции состоит в возможности уменьшить протяженность проводника, идущего от входа кабеля в оборудование до заземлителя.

к содержанию ↑

Система TT

В данной системе заземления токоведущие открытые элементы непосредственно контактируют с грунтом. При этом электроды не зависят от заземлительного устройства нейтрали подстанции. TT применяется, когда по техническим причинам нельзя построить систему TN.

Система IT

В этой системе нейтраль источника питания не касается земли или заземляется с помощью электроустановки с повышенным сопротивлением. Схема популярна в ситуациях, когда необходимо подключение чувствительной аппаратуры (больницы, лаборатории и т.п.).

к содержанию ↑

Зануление

Процесс зануления состоит в объединении металлических элементов, не находящихся под напряжением с заземленной нейтралью понижающего источника 3-фазного тока. Также используют заземленный вывод генератора 1-фазного тока. Зануление используется с целью провоцирования короткого замыкания в случае пробоя изоляционного слоя или проникновения тока на нетоковедущий элемент оборудования. Смысл возникновения короткого замыкания в том, что после этого срабатывает автомат-выключатель, перегорают плавкие предохранители или включаются другие защитные средства. Зануление используется в электрических установках с глухозаземленной нейтралью.

Если установить на линию устройство защитного отключения, оно будет срабатывать из-за разницы сил тока на фазе и нуле. Установленный в дополнение к УЗО автомат-выключатель позволит срабатывать обоим устройствам в случае пробоя или же подключать наиболее быстро подключающийся элемент защиты.

При монтаже зануления следует иметь в виду, что короткое замыкание должно приводить к оплавлению предохранителя или отключению выключателя-автомата. Если этого не произойдет, свободное течение тока замыкания по электроцепи станет причиной появления напряжения на всех зануленных предметах, а не только на месте пробоя. Показатель напряжения — произведение сопротивления нуля на ток замыкания, что очень опасно при ударе током живого существа.

Необходимо внимательно следить за исправным состоянием нулевого проводника. При его обрыве возникает напряжение на всех зануленных элементах, поскольку они автоматически входят в контакт с фазой. По этой причине запрещена установка на нулевой проводник любых защитных устройств (помимо выключателей и предохранителей), из-за которых происходит разрыв при срабатывании.

Чтобы снизить опасность удара током при обрыве нулевого проводника, каждые 200 метров линии создаются дополнительные заземления, как и на концевых и вводных опорах.

Уровень сопротивления на каждом новом заземлителе не должен быть выше 30 Ом.

к содержанию ↑

Отличие заземления от нуля

Главной разницей между заземлением и занулением является назначение систем. Заземление нужно, чтобы быстро понизить напряжение до приемлемого уровня. Задача зануления — полностью отключить ток на участке, где возник пробой на корпус или другой нетоковедущий элемент. Зануление связано с уменьшением потенциала корпуса в период между замыканием и отключением подачи электричества.

В новостройках зануление не используют. В новых зданиях прокладывают 3-проводный кабель с фазой, нулем и землей (1-фазная система) или 5-проводный кабель (три фазы, ноль и земля) в 3-фазной системе. Чаще всего используется схема TN-S, но встречается и TN-C-S.

к содержанию ↑

Нужно ли делать зануление в квартире

Применять зануление в целях защиты жильцов и электроустановок в квартире не стоит — бывают ситуации, когда холодильник (или другой прибор) занулен, и при этом случается пробой тока.

Также нередко встречается некорректно выполненный электромонтаж (электрик ведь мог и перепутать провода и вместо нуля подключил фазу). В таких случаях бытовая техника выходит из строя еще до того, как сработает автомат-выключатель.

Установка устройства защитного отключения, дифференциального автомата или автомата-выключателя необходима только вместе с занулением.

к содержанию ↑

Требования к заземлению и занулению

Все электроустановки и цепи, оснащенные изоляцией нулевого провода, нуждаются в монтаже защитной системы (занулении или заземлении).

Существует несколько правил, которых следует придерживаться при создании защитной системы:

Зануление необходимо делать для установок с глухозаземленным проводником мощностью до 1000 вольт. Заземление в подобных системах не делают.

Зануление следует снабжать трансформатором на 380 вольт. В зануленной системе вторичное напряжение не должно превышать 380 вольт, а понижающее — 42 вольт.
При занулении допускается подключение от разделяющего трансформатора лишь к одному потребителю электроэнергии. Номинал тока защитного устройства — до 15 ампер. Зануление или заземление вторичной обмотки не допускается.
При заземлении нуля в 3-фазной электроцепи нужно ставить защиту от пробоя тока. Монтировать ее в нулевом проводнике или фазе от нижнего напряжения.
Защитное заземление или зануление необходимо создавать на расположенных на улице установках, а также в особо опасных условиях работы. Номинал напряжения составляет 42 вольта (переменный ток) или 110 вольт (постоянный ток).

Для напряжения выше 380 вольт (постоянный ток) и 440 вольт (переменный ток) защита необходима вне зависимости от других условий.

Заземлению подлежат:

корпуса электрических установок;
приводы оборудования;
каркасные части и металлоконструкции распредшкафов и щитов;
вторичные трансформаторные обмотки;
стальные кабельные оболочки;
шинопроводы;
тросы;
металлические трубы для проводки;
электрооборудование, установленное на движущихся элементах.

Что касается жилья, зануление и заземление необходимо для электрической бытовой техники мощностью более 1300 ватт. Заземлению для выравнивания потенциалов подлежат такие металлические изделия, как ванны и душевые поддоны, подвесные потолки.

Чтобы заземлить кондиционеры, электрические плиты или подобные им потребители электричества мощностью свыше 1300 ватт, используют выделенный проводник. Его следует соединить с нулем электросети.

Обратите внимание! Сечения фазного и нулевого проводника должны быть одинаковыми.

Подробный список электроустановок, на которых необходима защита путем заземления или зануления, указаны в Правилах устройства электроустановок. ПУЭ — официальный документ, в нем прописаны все нормативы. Документ также устанавливает перечень оборудования, для которого защита необязательна.

Создание системы заземления и зануления крайне важно, от этого зависит безопасность людей и сохранение имущества. Поэтому цена ошибки велика. Рекомендуется поручать эту работу только квалифицированным работникам.

Что такое зануление?

1. Описание

Сегодня нашу жизнь трудно представить без ежедневной эксплуатации всевозможных электрических приборов. Однако, практическое использование тока небезопасно без защитных систем. Возможны случаи, когда защитные устройства (пробки, автоматы и др.) могут не сработать, в результате чего происходит повреждение внутренней изоляции и возникает повышенное напряжение на металлическом корпусе оборудования. Для защиты человека от возможного поражения электрическим током в процессе эксплуатации электроприборов и бытовой техники, разработаны всевозможные защитные мероприятия, к числу которых относится и зануление. Данная статья написана с целью объяснить читателю, в чём заключается особенность зануления, как способа защиты электросетей, в каких случаях применятся и чем отличается от защитного заземления.

Зануление используют для обеспечения электробезопасности систем с PEN, PE или N проводниками. К ним относят сети с глухозаземленной нейтралью: TN-C, TN-S и TN-C-S. Основное различие в организации зануления для указанных систем состоит в схеме соединения нулевых защитных и рабочих проводников.

Система зануления TN-C

Система зануления TN-C на сегодняшний день относится к устаревшей, так как преобладает в зданиях старого жилого фонда. Для нее характерно наличие совмещенного по всей длине нулевого защитного и нулевого рабочего проводника PEN. Используется для электроснабжения в трехфазных сетях. Запрещена для групповых и распределительных однофазных сетей. Данная система достаточно проста в организации, однако не обеспечивает достаточного уровня электробезопасности, что делает невозможным ее применение при строительстве новых зданий.

Система зануления TN-C-S

Представляет собой улучшенный вариант системы зануления TN-C для обеспечения электробезопасности в однофазных сетях. В точке разветвления трёхфазной линии на однофазные совмещенный PEN-проводник разделяют на PE- и N-проводники, подводя их к однофазным потребителям. Данная система зануления, при относительно небольшом удорожании, отличается более высоким уровнем безопасности.

Система зануления TN-S

Считается наиболее совершенной и безопасной схемой зануления. Принцип действия основан на разделении по всей длине нулевого защитного и нулевого рабочего проводников. К нулевому защитному проводнику PE присоединяют все металлические элементы электроустановки. Во избежание повторного заземления устраивают трансформаторную подстанцию, имеющую основное заземление.

Электробезопасность при занулении

Используя схему защитного зануления важно учитывать, что ток при коротком замыкании должен достигать значения, достаточного для срабатывания электромагнитного расцепителя автоматического выключателя или плавления вставки предохранителя. В противном случае ток замыкания свободно будет протекать по электрической цепи, что приведет к увеличению падения напряжения на каждом элементе электрической цепи и на всех зануленных элементах электроустановки до величины, при которой вероятность поражения током от корпуса прибора многократно возрастет. Получается, что надежность системы зануления определяется по большей части надежностью используемого нулевого защитного проводника, к которому соответственно предъявляют повышенные требования см. пункты 1.7.121 – 1.7.126 ПУЭ-7. Тщательно проложенный нулевой провод должен отличаться окраской в виде желтых полос по зеленому фону. Кроме того, необходимо постоянно осуществлять контроль за исправностью его состояния. К нулевому проводу запрещается монтировать средства защиты электроустановок, которые при срабатывании могут привести к его повреждению. Соединения нулевых проводов между собой и с металлическими элементами электроустановки, доступными для прикосновения пользователям, должны гарантировать надежный контакт и иметь возможность для осмотра см. пункт 1.7.39, 1.7.40 ПУЭ-7. Значение сопротивления в болтовом соединении с частями электроустановки не должно превышать 0,1 Ом. Контроль за сопротивлением петли “фаза-нуль» осуществляют на этапе приемо-сдаточных работ, при капитальном ремонте и реконструкции сети, а так же в установленные в нормативно-технической документации сроки. Измерения в отключенной электроустановке проводят с помощью вольтметра-амперметра. Кроме того, постоянному контролю подлежит значение сопротивления заземления нейтрали и повторных заземлителей, зависимость времени действия автоматических устройств защиты от тока короткого замыкания.

Для уменьшения удара током, в случае обрыва нулевого провода, рекомендуют выполнять повторные заземления сопротивлением не более 30 Ом через каждые 200 м линии и опор, для чего преимущественно используют естественные заземлители.

2. Нормирование зануления

Технические требования к организации систем защитного зануления определены следующими документами:

Правила устройства электроустановок (ПУЭ), глава 1.7,
ГОСТ Р 50571.5.54-2013 (пункт 543),
ГОСТ 12.1.030-81 (пункт 7).

Механизм зануления основан на автоматическом отключении поврежденного участка сети, время которого не должно превышать значений согласно пункту 1.7.79 ПУЭ-7.

Наибольшее допустимое время защитного автоматического отключения для системы TN

Номинальное фазное напряжение U_o, В	Время отключения, с
127	0,8
220	0,4
380	0,2
более 380	0,1

Нулевой рабочий и защитный проводники должны обладать сопротивлением, достаточным для срабатывания защиты. Активные и индуктивные сопротивления проводников образуют полное сопротивление петли «фаза-ноль». Активные сопротивления проводников зависят от их длины, удельного сопротивления материала и сечения. Индуктивные сопротивления различают для проводников из меди и стали. В стальном проводе они находятся в обратной зависимости от плотности тока и отношения периметра к площади сечения проводника. Индуктивные сопротивления стальных проводников выше, чем медных. В пункте 1.7.126 ПУЭ-7 установлены наименьшие площади поперечного сечения защитных проводников для случаев, когда они изготовлены из того же материала, что и фазные проводники. Сечения защитных проводников из других материалов должны быть эквивалентны по проводимости приведенным.

Наименьшие сечения защитных проводников

Сечение фазных проводников, мм2	Наименьшее сечение защитных проводников, мм2
S ≤ 16	S
16 < S ≤ 35	16
S > 35	S/2

Двухпроводная линия, состоящая из рабочего и защитного проводников, образует один большой виток, сопротивление взаимоиндукции которого (рекомендуемое значение для расчётов — 0,6 Ом/км) зависит от длины линии, диаметра проводов и расстояния между ними. Сопротивление заземления нейтрали источника питания не должно превышать 2, 4 и 8 Ом соответственно при линейных напряжениях 660, 380 и 220 В источника трехфазного тока см. пункт 1.7.101 ПУЭ-7. Увеличение тока короткого замыкания достигают путем понижения сопротивления трансформатора и петли, для чего используют схему треугольник-звезда. Обмотки мощных трансформаторов и так имеют не большое сопротивление. Меньшее сопротивление линий зануления достигают выполняя их короткими и простыми, увеличивая сечение проводников, заменяя стальные проводники на изготовленные из цветных металлов с малым индуктивным сопротивлением. Наибольшее сопротивление нулевого защитного провода не должно превышать удвоенного сопротивления фазного провода. Сокращая расстояние между ними, снижают внешнее индуктивное сопротивление. Уменьшение сопротивления повторных заземлителей и приближение их к узлам нагрузки, способствует понижению силы тока на зануленных частях оборудования. Соединение с нулевым проводником всех заземленных металлические конструкций здания повышает потенциал поверхности пола, на котором стоит человек, и тем самым значительно снижает напряжение его прикосновения до величины, примерно равной от 0,1 до 0,01 U_з.

3. Применение зануления

Зануление выполняют на промышленных объектах, часто с расположенным в здании источником питания (генератором или трансформатором), для обеспечения безопасности эксплуатации электроустановок различного назначения и повышения помехоустойчивости при их работе. Согласно требованиям пункта 1.7.101 ПЭУ-7 зануление электроустановок следует выполнять: — при напряжении 380 В и выше переменного тока и 440 В и выше постоянного тока — во всех электроустановках; — при номинальных напряжениях выше 42 В, но ниже 380 В переменного тока и выше 110 В, но ниже 440 В постоянного тока — только в помещениях с повышенной опасностью, особо опасных и в наружных установках. Все электрооборудование промышленных объектов выводят на общий контур заземления и соединяют между собой металлической заземляющей шиной. Полный перечень частей, подлежащих занулению, представлен в главе 1.7 Правил устройства электроустановок (ПУЭ-7). Там же приведен список электрооборудования, преднамеренное зануление которого не требуется. Для электрозащиты объектов жилого фонда зануления практически не применяют. В новостройках заземление организованно централизованно. Современные электроприборы имеют вилку с тремя контактами. Один из контактов подключен к корпусу. Заземление для отдельно взятой квартиры состоит в присоединении к заземлителям корпусов и частей бытовых приборов. Потребность в занулении в таком случае отпадает. Дома старого жилого фонда, как правило, подключенные по системе TNC, могут и вовсе не иметь заземления. Модернизацией электросетей подобных домов должна заниматься специализированная электротехническая компания. Однако, зачастую сами жильцы таких домов прибегают к обустройству запрещенного в данном случае зануления, что является совсем не безопасным способом электрозащиты для жилого сектора. Требования к организации системы защитного зануления, как уже говорилось, определены в нормативных документах. Однако в процессе реализации данного способа защиты электросетей, нередко допускаются ошибки, препятствующие его прямому назначению. Ошибочно мнение о том, что лучше выполнять заземление на отдельный от нулевого проводника контур, ввиду отсутствия сопротивление длинного PEN-проводника от электроприбора до заземлителя подстанции. Однако на деле, сопротивление заземления оказывается гораздо большим, чем у длинного провода. При попадании фазы на заземлённый указанным способом корпус установки, ток замыкания может быть недостаточным для срабатывания автоматических средств защиты электросети. В данном случае напряжение на корпусе достигает опасной для пользователя величины. Даже при применении автоматического выключателя небольшого номинала, не удается обеспечить требуемое ПУЭ время автоматического отключения повреждённой линии от сети.

4. Отличие зануления от заземления

По своему назначению заземление и зануление во многом похожи – обеспечивают защиту пользователя электроустановки от поражения электрическим током. Однако способы и принцип организации такой защиты различны. Обеспечение электробезопасности сетей с использованием системы зануления подробно рассмотрено в предыдущих разделах статьи. Действие защитного заземления основано на принудительном соединении электроустановок с землей с целью снижения напряжения прикосновения до безопасной величины. Избыточный ток, поступающий на корпус электроустановки, отводится напрямую в землю (по заземляющей части). В качестве заземлителя устанавливают заземляющий контур треугольной конфигурации, сопротивление которого должно быть меньше, чем на остальных участках цепи. Отличие зануления от заземления состоит в следующем:

в способе обеспечения защиты электрических сетей: заземление -снижает напряжение прикосновения, зануление — отключает поврежденную электроустановку от сети, что практически исключает удар током и, с этой точки зрения, является более эффективным средством защиты для использования на промышленных предприятиях. Однако, если говорить о надежности защиты в процессе эксплуатации, то зануление уступает заземлению по причине большей вероятности повреждения целостности нулевого провода и возможного изменения сопротивления петли «фаза-нуль».
системами применения: заземление используют исключительно для защиты сетей с изолированной нейтралью (системы TT и IT), зануление — в сетях с глухо заземленной нейтралью TN-C, TN-S и TN-C-S, где присутствует PEN, PE или N проводники.
по типу обустройства: с точки зрения простоты и доступности обустройства, зануление представляет собой более сложный и трудоемкий способ защиты, требующий технических знаний и навыков для правильного определения способа и средней точки зануления. В случае защитного заземления соединяют отдельные детали токоприемника с землей, для чего достаточно применение инструкций к электроприборам.

5. Заключение

Роль зануления при работе с электроустановками на промышленных предприятиях трудно переоценить. Отключая поврежденную установку от сети в случае пробоя изоляции, зануление выступает надежным способом защиты человека от возможного поражения электрическим током. Для эффективного обеспечения электробезопасности, необходимо строгое соответствие конструкции элементов системы зануления рассмотренным нормативам, а так же тщательный и постоянный контроль за их состоянием. Использование зануления или заземления зависит от необходимого способа обеспечения защиты различных систем электрических сетей.

Смотрите также:

Смотрите также:

Защитное зануление. Работа и устройство. Применение и особенности

Во всем мире используется защита, основанная на соединении нетоковедущих проводящих частей оборудования с землей и заземленной нейтралью источника. В России эта система называется защитное зануление. Защитное действие этой системы основано на принципе достижения нулевого напряжения на корпусе прибора, за счет многократного заземления и соединения нетоковедущих частей с нейтралью источника.

Несмотря на ряд недостатков, зануление продолжает служить основным электрозащитным средством во всем мире. Открытые части установки соединяют отдельным нулевым защитным проводником.

Зануление – соединение металлических частей электрооборудования с нулевым защитным проводом. Зануление служит мерой защиты от случайного попадания под напряжение.

Защитное зануление рассчитано на случай короткого замыкания. Распределение нагрузки на предприятии осуществляется равномерно, нулевой провод исполняет функции защиты. Ноль соединяется с корпусом электродвигателя. Когда происходит короткое замыкание, то возникает напряжение на корпусе электродвигателя.

При этом происходит срабатывание автоматического выключателя. При применении заземляющей шины промышленные электроустановки соединяются.

Принцип действия

Замыкание случается при касании подключенного к напряжению фазного провода на корпус прибора, который соединен с нулем. Возникает большая сила тока, срабатывают аппараты защиты, отключающие питание неисправного прибора.

Время срабатывания защиты и отключения неисправной линии по правилам не должно быть более 0,4 секунды. Для зануления можно применить третью неиспользуемую жилу в кабеле для 1-фазной сети питания.

Фаза и ноль должны быть с небольшой величиной сопротивления. Только тогда аппарат защиты отключит напряжение в установленное время. Чтобы было хорошее зануление необходимо обеспечить качественные контакты соединений.

Защитное зануление дает возможность создать быстрое выключение от сети неисправного питания. Вероятность удара током человека практически исчезает. Зануление считается одним из видов заземления.

Порядок зануления

Зануление для защиты в доме начинается с нейтрали, соединенной с заземленной нейтралью трансформатора.

Нейтраль с 3-фазной линией приходит в здание дома в шкаф ввода. Далее, она разветвляется по щиткам на разных этажах. От нее используется рабочий ноль, образующий 1-фазное напряжение. Ноль имеет название рабочего, так как он применяется для работы.

Зануление для защиты создается отдельным нулем в щитке. Ноль соединен с заземленной нейтралью. Нужно знать, что в схеме соединения ноля с нейтралью не должно быть аппаратов коммутации (рубильников, автоматов).

Как известно в цепях трехфазного переменного напряжения обмотка трансформатора может соединяться в треугольник и в звезду. Рассмотрим звезду. Звезда имеет нулевую точку, или нейтраль. Это та точка, в которой сумма всех трех напряжений сети будет равна нулю.

При такой схеме трансформатора могут быть две возможные схемы. Схема с изолированной нейтралью показана на нашем рисунке. Такая схема обычно используется при работе трехфазных систем, а также однофазных систем, но используется именно изолированная нейтраль.

Также есть еще глухозаземленная нейтраль.

Нейтраль трансформатора соединяется с землей. Эта схема может быть использована не только для работы в трехфазной или однофазной системе, но также для защитного зануления.

Схема состоит из переменного источника напряжения 220 В, его датчика напряжения, нагрузки, сопротивления, которое в нормальном состоянии отключено. Но когда возникает пробой изоляции при выполнении неправильного монтажа, на корпусе появляется напряжение. Измерим напряжение на нагрузке относительно земли. Рассмотрим схему на базе однофазного источника напряжения.

Мы заземляем нулевую точку. Делаем имитацию пробоя изоляции на корпус. На корпусе установилось напряжение, которое будет равно напряжению источника. При таком состоянии если прикоснуться к корпусу, то человека ударит током. Как избежать этой ситуации? Все очень просто. Используют схему защитного зануления, а именно, корпус соединяют с глухозаземленной нейтралью трансформатора. Напряжение на корпусе становится равным нулю.

Почему опасно защитное зануление в квартире

Его используют для защиты людей и животных от поражения электрическим током, а также для срабатывания защитной аппаратуры в случае возникновения утечки тока на землю. Возникает вопрос: если мы используем глухозаземленную нейтраль, то можно соединить точку защитного заземления с нейтралью?

Этого делать нельзя. По правилам это запрещено. Если при выполнении монтажных работ будут перепутаны местами фаза и ноль, а мы поставим перемычку для соединения заземления с нейтралью, получим следующую неприятную ситуацию. При подключении устройства к сети, корпус оказывается под напряжением относительно земли. Как гласит ПУЭ использование нулевого рабочего проводника в качестве защитного зануления категорически запрещено.

Для защитного зануления отводится специальная шина, которая будет соединена с заземляющим устройством или с глухозаземленной нейтралью. Все заземляющие провода подключаются к этой шине параллельно. Поэтому, не нужно ставить перемычки. А перед тем, как реализовывать защитное заземление или зануление нужно ознакомиться с правилами.

Некоторые специалисты делают заземление приборов перемычкой клеммы ноля в розетке на контакт защиты. Такой способ запрещен.
На входе в квартиру устанавливают аппарат, служащий для подключения питания сети. Это может быть пакетный выключатель или автомат. Опасность самодельного заземления с помощью перемычки в том, что корпус устройства, подключенного к этой розетке, в случае повреждения изоляции нуля станет доступным напряжению фазы. А если оборвется провод нуля, то работа прибора прекратится. Возникнет ложная видимость провода, как обесточенного. Это опасно для жизни.

Такая розетка сделает много неприятностей, если в нее запитать стиральную машину. Если отгорит ноль, то стиральная машина может убить человека в случае прикосновения к ней.

Если человек принимает душ из электрического водонагревателя, а в это время нулевой провод в розетке отсоединится, то человека ударит током. Такое зануление очень опасно выполнять в квартире.

Применение зануления

Применяется в электроустановках до 1 кВ в:

Сетях постоянного тока со средней точкой заземления.
1-фазных сетях с заземленным выводом.
3-фазных сетях с заземленным нулем.

Защитное зануление служит для защиты от удара током. Если внутри электроприбора повредилась изоляция и корпус прибора оказался под током, то отреагирует защита и отключит сеть питания.

Образование тока КЗ возникает, если произошло замыкание нулевого и фазного провода на зануленный корпус. Для скорейшего отключения устройства применяют автоматы, предохранители, магнитные пускатели с защитой от перегрева, контакторы с реле.

принцип действия, расчет, отличие от заземления

Открытие электрического тока ознаменовало новую эру в развитие человечества. В настоящее время невозможно представить комфортное существование человека без этого энергоносителя. Без электричества невозможно представить работу промышленных предприятий, строительных организаций, транспорта и так далее. Да и просто жизнь людей скатилась бы без него к средневековому уровню. Но этот вид энергии является надежным слугой человечества, только в том случае, если она будет находиться под неусыпным контролем. Но если этот контроль ослабить, то электричество станет неуправляемой стихией и может нанести огромный вред как человеку, так и материальным ценностям.

Движение электронов в электрической сети идет по пути минимального сопротивления и если не предпринимать защитных мер, то электрический ток может нанести человеку серьезное поражение, вплоть до летального исхода. К тому же, в критических ситуациях электрическая энергия способна воспламенить горючие вещества, что неминуемо приведет к возникновению пожара. Чтобы избежать этих негативных последствий предпринимаются различные меры обеспечения безопасности: автоматические системы обесточивания сети, защитное зануление и заземление. В этой статье мы расскажем, что называется занулением и как такая защита функционирует.

Зануление и его особенности

Ответить на вопрос, что такое защитное зануление, довольно просто, но необходимо знать чем оно отличается от заземления электрооборудования. Точное понимание этих различий позволит избежать многих ошибок при монтаже бытовой техники, различных приборов, станков и другого оборудования, работающего на электрической энергии. Защитное зануление — это подключение металлических корпусов и других деталей промышленного оборудования и различной бытовой техники, которые в рабочем состоянии не должны находиться под сетевым напряжением, к нейтральному (нулевому) проводу системы подачи электроэнергии. Этот провод в какой-то точке должен быть наглухо заземлен.

Важно! Не путайте нейтральный (нулевой) защитный провод с нулевым проводом питающей сети. Это совершенно разные проводники. Для сетей с трехфазной подачей электроэнергии — это нейтральный провод, идущий от силового трансформаторной подстанции или устройства, генерирующего электрическую энергию, для однофазных сетей — это наглухо заземленный провод.

Для чего необходимо занулять некоторые типы бытового и промышленного оборудования? Все очень просто! Главной целью зануления является обеспечение защиты человека от поражения электрическим током в случае КЗ (короткого замыкания) фазы сети на корпус и другие токопроводящие части электрооборудования.

Принцип действия зануления

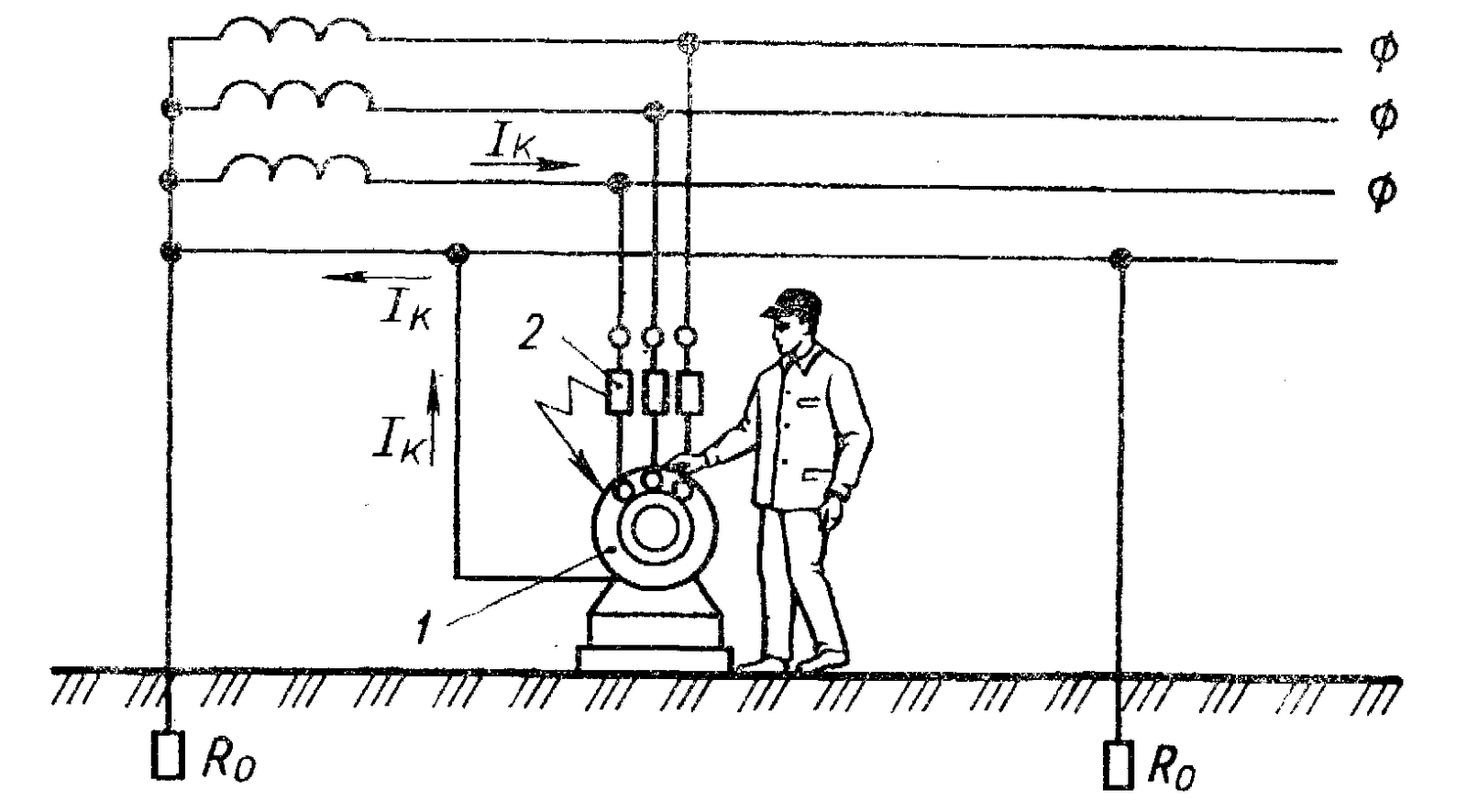

Принцип действия зануления заключается в следующем процессе. Допустим, фаза питающей сети попала на корпус электрооборудования, что часто происходит в результате пробоя изоляции или других форс-мажорных обстоятельствах. В этом случае, если токопроводящие части устройства имеют защитное зануление, возникает короткое замыкание, при этом величина электрического тока мгновенно достигает максимальных значений и срабатывает автоматическая защита или выгорает предохранитель. Бытовая техника или другое оборудование обесточивается, что защищает человека от поражения электричеством и препятствует возникновению других негативных последствий.

Для того чтобы зануление сработало, нейтральный проводник должен иметь очень низкое значение сопротивления электрическому току. Только в этом случае ток КЗ будет максимальным, что обеспечит срабатывание защитных систем сети. Благодаря тому, что нейтраль имеет полное заземление на генераторе или трансформаторе, защитное зануление обеспечивает очень низкое напряжение на корпусе электрооборудования при прикосновении к нему. По большому счету, защитное зануление — это одна из разновидностей заземления, выполненная с соблюдением определенных правил и норм.

Внимание! Простое заземление электрооборудования не всегда способно обеспечить срабатывание защитных систем сети, так как величины тока КЗ может не хватить для этого. Это значение должно быть максимальным!

Системы и схемы зануления

Существует несколько вариантов выполнения защиты электрооборудования путем зануления металлического корпуса устройства. В этой статье мы рассмотрим два следующих основных способа зануления любой техники, подключенных к трехфазной и однофазной сети подачи электроэнергии.

Трехфазная сеть. Для такого подключения схема довольно проста и выполнить ее не составит труда любому человеку знакомому с основами электротехники. В этом варианте нулевой провод N и защитная линия PE объединены в одну общую шину под названием PEN. Такой метод зануления получил наименование системы TN-C. Для его реализации необходимо строго соблюдать повышенные требования к уравниванию электрических потенциалов, а также к площади сечения объединенного проводника PEN. Для сетей с подачей электроэнергии по однофазной схеме использование системы TN-C категорически запрещено правилами устройства электроустановок (ПУЭ).
Однофазная сеть. Для реализации защитного зануления в однофазных сетях существует способ по системе TN-C-S. При этом методе проводник N объединяется с линией PE только на ограниченном участке сети подачи электроэнергии, начинающимся рядом с основным источником питания. Система TN-C-S хороша для однофазных сетей, но ее ни в коем случае нельзя применять при занулении электрооборудования, работающего в трехфазных сетях электрификации.

Любая система защитного зануления может быть использована только в сетях как однофазных, так и трехфазных, с переменным напряжением не более 1 кВ, к тому же сеть в обязательном порядке должна иметь наглухо заземленную нейтраль. После выполнения работ по защите электрооборудования необходимо выполнить проверку и расчет системы зануления, который следует доверить только специалисту, так как эта процедура предполагает использование специальных приборов. В результате произведенных замеров определяется сопротивление петли нейтраль-фаза, которое должно иметь минимальное значение.

После этого, согласно закону Ома, по которому I=U/R, вычисляется ток КЗ (короткого замыкания) при попадании фазы сети на металлический корпус прибора. Значение этого параметра должно быть на некоторую величину больше, чем порог срабатывания автоматических систем обесточивания электроразводки. В противном случае их нужно менять на устройства с меньшим значением порога срабатывания или выполнять мероприятия по снижению величины сопротивления петли нейтраль-фаза. При расчете тока КЗ следует применять увеличивающий коэффициент надежности Кн, который всегда больше единицы.

Особенности зануления в квартире

У потребителя часто возникает вопрос: что необходимо занулять в квартире, а чего делать не следует? Коротко ответим на этот вопрос. Сначала расскажем чего делать не следует. Зануление в квартире не рекомендуется использовать для изделий, которые заземлены через трубы. К ним относятся металлические ванны, умывальники, смесители и другие предметы, связанные с землей через стальные трубы. В случае зануления этих изделий можно получить поражение электрическим током при включении бытовой техники. Выравнивать потенциалы металлических предметов на кухне, в ванной и туалете следует используя заземление.

Все бытовые приборы в квартире необходимо занулять. В новых домах эта проблема, как правило, решена, так как нейтраль уже подведена к розеткам, а все современные бытовые приборы имеют вилку с заземляющим контактом. В старых домах электропроводка выполнена по двухпроводной схеме. В этом случае для зануления бытовой техники необходимо завести отдельный провод от квартирного электрического щитка, что позволит занулить оборудование через розетки.

Важно! Зануление бытовой техники в квартире необходимо выполнять с соблюдением правил электробезопасности. Работы следует проводить на полностью обесточенном оборудовании!

Когда следует использовать зануление, а когда заземление

В этой части статьи мы ответим на вопрос в чем разница между заземлением и занулением и в каком случае использовать тот или иной метод защиты человека от поражения электрическим током. Принцип действия защитного зануления похож на функциональные возможности заземления, но между ними есть существенная разница!

Обе системы предназначены для защиты человека от поражения электричеством. Разница между ними в том, что зануление мгновенно обесточивает оборудование, а заземление отводит опасный электрический ток в землю. Вот в этом и заключается вся разница! На ниже приведенной схеме наглядно показаны различия между этими двумя способами.

Какой же метод лучше использовать в каждом конкретном случае? Однозначно ответить на этот вопрос невозможно. Например, в многоэтажных домах создание заземляющего контура — это трудное и затратное мероприятие. Поэтому в большинстве квартир используется защитное зануление, подключаемое к бытовой технике через электрические розетки. В частном доме монтаж заземляющего контура не вызовет затруднений. Каждая из систем защиты следующие преимущества и недостатки.

Заземление в частном доме можно сделать собственными руками, а для зануления необходимы познания в электротехнике, с проведением расчетов и выбора оптимального варианта подключения к нейтральному проводу системы электроснабжения. К тому же зануление перестает работать при обрыве нулевого провода.
В многоэтажных домах устройство контура заземления является сложной задачей, так как необходимо будет выполнить комплекс монтажных работ высокой стоимости. Для квартир в основном используется принцип зануления бытовых приборов, хотя этому способу защиты человека от поражения электрическим током присущи определенные недостатки.

Исходя из всего вышесказанного следует сделать вывод, что для частного дома лучше выбирать заземление, а для квартиры зануление. Правда, в том случае если объект запитывается от однофазной двухпроводной линии, что характерно для дачных поселков, без контура заземления не обойтись!

Важно! Часто в специальной литературе можно встретить такой термин, как защитное заземление по системе TN-C-S и TN-C. Следует сказать, что это не прямое заземление через специально смонтированный контур, а все то же защитное зануление!

Заключение

Надеемся, что статья помогла вам понять, что такое зануление и заземление, как эти две системы защиты человека от поражения электрическим током работают и какую из них лучше использовать в частном доме, квартире или на даче!

Видео по теме

Чем отличается заземление от зануления: определение

Все электротехнические устройства, включая и бытовые электроприборы, время от времени выходят из строя. Среди наиболее часто встречающихся причин — неполадки в сети и превышение заданной нагрузки, повреждение изоляции, короткое замыкание. При этом все металлические части электрооборудования в силу своей высокой электропроводности зачастую оказываются под напряжением, представляя серьёзную угрозу контактирующему с ним человеку. Предупреждение таких ситуаций и обеспечение безопасности являются главной задачей в их эксплуатации. От электробезопасности при эксплуатации энергоустановок зависит жизнь людей и животных. В её обеспечении существуют два наиболее действенных способа — заземление и зануление.

Назначение зануления

Защитное зануление — это комплекс мер, предусмотренных ПУЭ, при котором токопроводящие части соединяются с глухозаземленной нейтральной или просто заземлённой точкой источника питания. Его устройство несколько отличается в зависимости от фазности сети. Третья жила провода или кабеля в однофазной проводке, используемая как соединительный проводник в конструкции «фаза-ноль», представляет большую важность.

Для повышения эффективности защитных свойств существуют строгие требования к монтажу, в которых определяющими является выбор того самого соединительного проводника. Материал проводника, к примеру, влияет на сопротивление провода, а оно должно быть в этой конструкции минимальным, иначе автоматика может не сработать.

Существующие разновидности — это системы TN-C, TN-C-S и TN-S.

К примеру, фазовый провод под напряжением попадает на токопроводящую часть электрооборудования, с ним соединён нулевой провод. Происходит разряд и эффект короткого замыкания. В момент этого процесса показатель силы тока взметает до небывалых высот и срабатывают установки защиты, приводя к обесточиванию защищаемого оборудования. На это уходят доли секунды, и оно регламентировано ПУЭ.

Назначение:

моментальное обесточивание линии за счёт срабатывания установленных устройств защиты, в том числе и современных УЗО.
исключает опасность прикосновения к корпусу электроустановки, так как напряжение (а значит и сила тока) на его поверхности становится ничтожно малым.

Вероятность поражения электрическим током сводится к нулю.

Защитное зануление направлено на то, чтобы уберечь живые организмы от пагубного действия тока в случае возникновения аварийных ситуаций. Отведение избыточного тока происходит через заземлённую нейтраль в землю.

В рабочем режиме поверхность установок лишена напряжения, а в аварийной ситуации за счёт повреждения изоляции, короткого замыкания КЗ она становится токопроводной, а значит опасной. Протекающий по ней ток уже превосходит безопасный порог и становится коварным: возможен паралич мышц, нарушение системы кровообращения и всей системы жизнеобеспечения в целом вплоть до летального исхода.

Заземление

Надёжная защита, достигаемая за счёт соединения защищаемой части оборудования с заземляющим устройством. Напряжение при прикосновении к самой установке не опасно, оно ничтожно мало.

В случае повреждения изоляции электрического оборудования или опасности, связанной с соприкосновением с оборванными проводами наличие заземления закономерно и органично. К обустройству защиты подлежат все металлические наружные части электроустановок.

Естественное заземление

Разновидность естественного заземления, при котором используются уже существующие металлические конструкции зданий и сооружений К примерам можно отнести фундамент здания, выполненный из железобетона, или трубы, не имеющие антикоррозийного покрытия. Исключением являются трубы канализации, для прохождения ГСМ или газа.

Искусственное заземление

Этот вид достигается за счёт монтажа заземляющего устройства ЗУ, забиваемого или закапываемого в землю. Его конструкция имеет форму треугольника или квадрата. Выполняется из всевозможных уголков, труб и металлических штырей, вбиваемых в землю на глубину порядка 2 м.

Обеспечение эффективности определяется достижением наименьшего значения сопротивления заземления и подвержено влиянию качества грунта, площади и количества используемых электродов.

Меры предосторожности в квартире

При строительстве многоквартирных домов ещё на начальных этапах строительства устраивается контур заземления. Он проходит обычно вокруг здания, существуют и другие интерпретации устройства — с двух сторон здания. В домах же старой постройки такой контур обычно отсутствует. Здесь придется обойтись занулением, но оно не обеспечит полную электробезопасность жильцов.

При выполнении такой защиты в розетке исход плачевен. Розетка служит для подачи электропитания к электроприборам. Быть защитным проводником — это противоречит её назначению и запрещено ПУЭ. В аварийных ситуациях электрические приборы будут находиться под высоким напряжением.

При обрыве «нуля» в жилом доме возможен поквартирный перекос напряжения, где-то оно будет ниже, а где-то выше. В итоге, вся дорогостоящая бытовая техника жильцов одномоментно может выйти из строя.

Существует опасность защитного зануления и в двухпроводных системах. Если, к примеру, электрик ТСЖ перепутает и случайно поменяет нулевой провод на фазный, электроприборы снова окажутся под напряжением. Ввиду отсутствия отличительной окраски проводов в старых электрощитках такое явление не редкость.

Отличия

Чем отличается заземление от зануления, легко пояснит любой профессионал.

Отличия заземления и зануления в физике их защитных действий:

Защитное заземление — при его устройстве в аварийной ситуации (пробой корпуса или рабочей поверхности) происходит быстрый отток опасного тока в землю.
Защитное зануление — происходит сброс опасного напряжения за счёт срабатывания автоматических приборов защиты и разрыва участка электрической цепи.

Как говорят, с электричеством шутки плохи, он ошибок не прощает. Существующие на сегодняшний день два действенных способа защиты электрооборудования и систем электроснабжения, которые решают заземление и зануление, способны оградить от вышеприведённых опасностей или минимизировать их последствия.

Знания защитных мер помогут избежать ошибок. Заземление и зануление электрооборудования способны обеспечить надёжную защиту от приведённых опасностей или минимизировать их последствия.

в чем разница и что лучше выбрать

Этот вопрос ставит в тупик начинающих домашних мастеров. И неудивительно, даже не каждый дипломированный электрик ответит, чем отличаются эти виды защиты. Сегодня разберем эти определения. Ведь неправильное применение видов приведет к непоправимым последствиям. Электричество ошибок не прощает. Сегодня разберемся, что означают термины заземление и зануление, в чем разница между ними и в каких случаях применяется та или иная защита. Важно знать, как устроить заземляющее устройство, а когда обойтись без него. Просим читателя внимательно изучить сегодняшнюю статью. Информация крайне важна для каждого.

Заземление всегда проходит по желто зеленому или желтому проводу. Соблюдение цветовой маркировки – залог безопасности

Читайте в статье:

Основные требования ПУЭ: выдержки из статей

Начнем с того, что определения заземления и зануления четко прописаны в правилах устройства электроустановок (ПУЭ) и ГОСТе. Попробуем некоторые обозначить.

ПУЭ 7. Пункт 1.7.28 – преднамеренное электрическое соединение какой-либо точки сети, электроустановки или оборудования с заземляющим устройством;
ПУЭ 7. Пункт 1.7.31 – защитное зануление в электроустановках напряжением до 1 кВ – преднамеренное соединение открытых проводящих частей с глухозаземленнойнейтралью генератора или трансформатора в сетях трехфазного тока, с глухозаземленным выводом источника однофазного тока, с заземленной точкой источника в сетях постоянного тока, выполняемое в целях электробезопасности;
ГОСТ 12.1.009-76. Зануление (защитное зануление) – преднамеренное электрическое соединение с нулевым защитным проводником металлических нетоковедущих частей, которые могут оказаться под напряжением.

ПУЭ – это действительно библия электрика. Соблюдение правил спасло не одну жизнь

Электромонтеру понять это несложно, а вот начинающему мастеру покажется все написанное набором слов. Сегодня мы «переведем» все на простой язык и все сразу встанет на свои места.

Что такое заземление и как оно работает

Говоря обычным языком, заземление монтируется для того, чтобы при возникновении напряжения там, где его быть не должно (корпус стиральной машины, микроволновой печи или холодильника), электричество уходило в землю. Такое может произойти, если в приборе нарушена изоляция и токоведущий провод соприкасается с корпусом. Разберемся, как работает заземление.

Так обозначается заземление. Это тоже своего рода мера безопасности

Представьте, что дома протекает труба. Вода устремляется вниз, но не сквозь плиту, через которую пройти не может, а там, где есть щели. То же самое и здесь. Сопротивление правильно выполненного заземления ничтожно мало (во много раз меньше, чем у человеческого тела). И если человек прикасается к заземленному корпусу, электричество продолжает «течь» по пути наименьшего сопротивления, подобно воде, не причиняя вреда. Но стоит оборвать заземление, как ток пойдет в другом направлении, устремляясь к земле через человеческое тело.

Мнение эксперта

Игорь Мармазов

Инженер-проектировщик ЭС, ЭМ, ЭО (электроснабжение, электрооборудование, внутреннее освещение) ООО «АСП Северо-Запад»

Спросить у специалиста

“Заземление монтируется для защиты человека от поражения электрическим током, сохраняя при этом работоспособность оборудования.”

Ответив на вопрос, для чего нужно заземление, переходим к защитному занулению.

Первая причина выполнить правильное заземление

Что такое зануление: принцип работы и устройство

Зануление монтируется по другому принципу. Но чтобы с этим разобраться разберем, что такое глухозаземленная нейтраль. На ТП (трансформаторную подстанцию) по ЛЭП приходит 3 фазы. Собственное заземление, смонтированное вокруг, и является глухозаземленной нейтралью, которая идет на жилые дома от подстанции, вместе с фазными проводами.

Зануление производится так. В распределительном щите делается разводка, приходящая с ТП глухозаземленная нейтрель (PEN) разбивается перед вводным автоматом на ноль (N), идущий в квартиру, и то, что можно считать землей (PE). На самом деле по сути это и останется глухозаземленная нейтраль, которая будет использоваться для зануления. От рабочего N занулять оборудование запрещается – это опасно для жизни. Если все сделано правильно, то при соприкосновении корпуса включенного устройства с токоведущим оголенным проводом происходит короткое замыкание, после чего срабатывает автомат.

Простейшая схема зануления квартирной электросети

Мнение эксперта

Игорь Мармазов

Спросить у специалиста

“Защитное зануление – это система, которая монтируется для мгновенного срабатывания автоматики при появлении напряжения на корпусе устройства и полного отключения электроэнергии.”

Только полное понимание того, что такое заземление и зануление, в чем их особенности, позволит выполнить в квартире или доме тот вид защиты, который будет эффективным и безопасным.

Чем отличается заземление от зануления?

Этот вопрос может возникнуть у читателя на фоне предыдущей информации. Ведь по сути от ТП идет то же заземление. Объясним. Пришедший в дом четвертый провод заземляющим уже быть не может, ведь он использован другими жильцами в качестве нулевого. Для примера возьмем ситуацию, при которой мы решили, что ноль и заземление – одно и то же. Делаем разводку непосредственно в розетке, бросив перемычку между нулем и заземляющим контактом и успокаиваемся – мы под защитой.

Как бы ни так! Оголенный провод находится вплотную к корпусу устройства, но еще не прикоснулся к нему, но магнитное поле уже возникло и токонесущий проводник начинает греться. Но при этом еще сильнее греется нулевой провод в месте слабого соединения. Изоляция токонесущего проводника прогорает, он прикасается к корпусу, отжигая нулевой. Все, света в квартире нет, но автомат не сработал. Теперь корпус прибора находится под фазным напряжением. А что будет, если к нему прикоснуться? Напряжение пройдет сквозь человека в землю по пути наименьшего сопротивления, нанеся максимальный урон проводнику (понятно о ком речь).

Такое заземление однажды может кого-то убить

Зануление и заземление: в чем разница по области применения

Главное правило – оба вида защиты одновременно применять нельзя. Если есть возможность заземления, то зануление не рассматривается, как возможный вариант. В каких же случаях монтируется тот или иной вид? Сейчас узнаем.

Когда выполняется заземление оборудования

В многоквартирных домах контур заземления устраивается вокруг, либо по двум сторонам здания. Исключение составляют только дома старой постройки – в них контур может отсутствовать. В частных домах устройство контура ложится на плечи домовладельца. Как выглядит, каким образом монтируется заземляющее устройство, мы рассмотрим ниже.

Контур заземления имеет вид треугольника – это наиболее оптимальноСтатья по теме:

УЗО, что это такое и для чего он нужен? Что выбрать УЗО или дифференциальный автомат? Как подключаем устройство к однофазной сети с заземлением и без него? Как правильно выбрать аппарат для защиты дома? Ответы на эти вопросы Вы узнаете из нашего обзоре.

Полезно знать! Заземление считается более надежным способом защиты, но при расключении вводного электрощита и разводке проводки внутри помещений нужно быть крайне внимательным. Нигде заземление не должно соприкасаться с нейтралью. Если такое произойдет, установленные устройства защитного отключения (УЗО) будут срабатывать без причины.

Что такое защитное заземление, где оно применяется, разобрались. А что со вторым видом?

Когда применяется защитное зануление в квартире

Такой вид защиты применим, при условии отсутствия заземления. Обычно это многоквартирные дома старой постройки. Используя такой вид защиты, необходима установка автоматов и УЗО. Выполняется оно следующим образом.

Такие дома не имеют контура заземления. Здесь придется обойтись занулением

Нулевой провод до подключения к УЗО выводится на отдельную шину, от которой и будет идти желто-зеленый провод глухозаземленной нейтрали. Основной ноль разводится по УЗО и следует в квартиру. Самый простой вариант – на разводку квартиры идет трехжильный кабель, два провода которого (фаза и ноль) проходят через защитную автоматику, а один (глухозаземленная нейтраль) напрямую. Он соединяется на заземляющие контакты розеток и осветительных приборов.

Так выглядит глухозаземленная нейтраль на трансформаторной подстанции

Требования, предъявляемые к заземлению и занулению

Поняв, что такое заземление и зануление, легко разобраться с требованиями, предъявляемыми к ним. Основное – это обеспечение безопасности и защита человека от поражения электрическим током. Об остальном уже говорилось, но стоит обобщенно повторить.

Требования к занулению – отключение защитной автоматики при соприкосновении токонесущих частей (смотри «оголенных проводов») к поверхностям корпусов бытовой техники, частям, где напряжения быть не должно.

Требование к заземлению – отвод напряжения в землю, исключающий поражение человека электрическим током.

Так должно быть не только на производстве. Распределительные щиты подъездов – не исключение для ПУЭ

Что такое заземляющее устройство: это должен знать каждый

Заземляющим устройством называют конструкцию в форме треугольника или квадрата из металлических шин или уголков, сваренных между собой, а также штырей, вбитых в землю на 1.5-2 м (бывает и более), которая имеет минимальное сопротивление. ЗУ соединяется с заземляющей шиной в распределительном щите.

Способы устройства заземления

Заземление выполняется в виде контура, который имеет минимальное сопротивление. В идеале напряжение между фазой и землей должно быть равно линейному напряжению (фаза-нейтраль). Подробно с устройством контура защитного заземления своими руками Вы можете ознакомиться на нашем сайте.

Шина заземления проходит на глубине полуметра

Вместо контура можно воспользоваться естественными заземлителями. Однако этим редко кто пользуется по причине непонимания термина. Что же является определением понятия «естественный заземлитель»? Скажем так. Трубы либо другие металлические конструкции, проходящие под землей, не имеющие антикоррозийного покрытия подпадают под этот термин. Исключение составляют трубы канализации, а так же те, по которым проходят ГСМ или газ.

Штыри забиваются на глубину 1.5-2 м или глубже – все зависит от грунтаПреимущества и недостатки квартирного зануления

Скажем так, если зануление выполнено по правилам (при отсутствии заземления), недостатков нет. Однако качественному заземлению оно проигрывает. Одной из причин является полное нарушение электроснабжения при пробое фазы на корпус. Хотя с другой стороны это можно назвать преимуществом. Ведь при заземлении (если отсутствует УЗО) можно и не узнать о неисправности, что приведет к повышенным счетам за электроэнергию.

Смонтированный контур заземления – это должно быть на каждом участке частного сектораСтатья по теме:

В обзоре мы рассмотрим, как сделатьзаземление 220В в частном доме своими руками, попробуем понять, чем оно отличается от 380 В. Главный вопрос, на который Вы получите ответ – действительно ли заземление настолько важно и необходимо.

Но основным недостатком зануления является то, что при возникновении аварийной ситуации приходится рассчитывать на автоматику, которая может и подвести. Нередки случаи «залипания» автоматов. Последствия при этом могут быть весьма плачевными.

Важно! Электросети домов, имею

Что такое Shadow IT? — Cisco

Каковы различные аспекты теневой ИТ?

Shadow IT включает в себя все виды связанных с ИТ деятельности и закупок, в которых ИТ-отдел не участвует. Эти закупки могут включать:

Оборудование: серверы, ПК, ноутбуки, планшеты и смартфоны
Стандартное программное обеспечение
Облачные сервисы: включая программное обеспечение как услугу (SaaS), инфраструктуру как услугу (IaaS) и платформу как услугу (PaaS)

Какая форма теневого ИТ является наиболее распространенной?

Облачные сервисы, особенно SaaS, стали самой большой категорией теневых ИТ.Количество сервисов и приложений увеличилось, и сотрудники регулярно устанавливают и используют их без участия ИТ-группы.

Каковы преимущества теневого ИТ SaaS?

Пользователи

Empowered могут быстро и легко получить инструменты, которые сделают их более продуктивными и помогут им эффективно взаимодействовать с коллегами и партнерами.

Какие проблемы создает теневой ИТ?

Серьезные бреши в безопасности могут возникнуть, если ИТ-отдел не знает, какие службы и приложения внедряются.Другими распространенными проблемами являются «разрастание приложений», потеря времени и денег и неэффективность совместной работы.

Что такое теневое ИТ-приложение?

Любое приложение, которое подразделение или конечный пользователь принимает для бизнес-целей без участия ИТ-группы, считается теневым ИТ-приложением. Эти приложения делятся на три основные категории:

Облачные приложения, доступ к которым осуществляется напрямую из корпоративной сети
Облачные подключенные приложения, доступ к которым осуществляется с помощью токена OAuth (с использованием учетных данных из основного приложения SaaS, такого как Microsoft Office 365 или Google G Suite)
Готовое (упакованное) программное обеспечение, приобретаемое отделом или конечным пользователем и загружаемое в систему.Этот тип сейчас редко встречается из-за популярности решений SaaS.

каков риск теневых ИТ-приложений с доступом к сети?

По мере ориентации ИТ на потребителя на типичном предприятии используются сотни этих приложений. Их отсутствие представляет собой брешь в безопасности. Хотя некоторые приложения безвредны, другие включают в себя такие функции, как совместное использование и хранение файлов или совместная работа, которые могут представлять большие риски для организации и ее конфиденциальных данных.ИТ-отделам и отделам безопасности необходимо знать, какие приложения используются и какие риски они представляют.

Каков риск теневых ИТ-приложений с поддержкой OAuth?

Приложения

с поддержкой OAuth удобны тем, что используют существующие учетные данные. Но они также включают разрешения на доступ к информации в основном приложении (например, Office 365 и G Suite). Эти разрешения увеличивают поверхность атаки и могут использоваться для доступа к конфиденциальным данным из средств обмена файлами и связи.Приложения с поддержкой OAuth связывают облако с облаком, поэтому они не попадают в корпоративную сеть. Они — слепое пятно для многих организаций. Недавние атаки, связанные с OAuth, подчеркнули необходимость улучшения видимости и контроля этих подключенных приложений.

Это то, что есть

Около

Это то, что есть относится к вирусному видео, на котором подросток смеется и говорит: «Это то, что есть», а его друзья повторяют эту фразу за ним. В марте 2020 года видео стало популярным среди мемов с синхронизацией губ в TikTok, причем видео также использовалось в качестве мемов реакции в Instagram.Видео часто используется, чтобы выразить удовлетворение несовершенной возможностью или результатом.

Происхождение

Точное происхождение видео неизвестно. 18 декабря 2019 года пользователь YouTube Dr Prominent повторно разместил видео, на котором подросток смеется и говорит с африканским акцентом «Это то, что есть», а группа подростков, стоящих рядом, также смеется и повторяет фразу за ним. Видео набрало более 352 700 просмотров на YouTube за четыре месяца (показано ниже).

— Это то, что есть.
— Это то, что есть!

распространение

Видео не использовалось в качестве мема до 4 марта 2020 года, когда пользователь TikTok @thehodgmeister опубликовал основанный на нем мем, набрав более 182400 лайков за две недели (показано ниже).

В последующие дни видео получило значительный рост в TikTok, особенно как использование для мемов с синхронизацией губ. Например, 6 марта 2020 года пользователь TikTok @ elite.oliver опубликовал видео, которое за две недели набрало более 212 000 лайков (показано ниже слева).В TikTok от 7 марта пользователя @ryansliptongreentea за тот же период было собрано более 168000 лайков (показано ниже в центре). 8 марта пользователь TikTok @ pplicker28 опубликовал мем, набравший более 310 400 лайков. Во многих редакциях пользователи использовали эффект клонирования для создания комического эффекта.

Начиная с 7 марта 2020 года, видео также стало популярным в мемах реакции в Instagram. Например, мем от 7 марта от пользователя Instagram memeprotector набрал более 9800 просмотров и 2900 лайков за две недели (показано ниже, слева).Мем пользователя Instagram nova_xeno 14 марта о кризисе туалетной бумаги получил более 52700 просмотров и 15900 лайков за пять дней (показано ниже справа).

Различные примеры

Что такое «Simp» и почему он в тренде?

Simp. Вы, вероятно, часто видели это слово в последнее время, но что оно означает и почему мы продолжаем его читать. Давайте нырнем.

Что такое Simp?

«Симп» — это сленговое выражение, используемое для насмешек над мужчинами, которые считаются чрезмерно склонными к женщинам и покорными им.Однако, как и в большинстве сленговых терминов, у «simp» есть несколько определений. Некоторые считают, что это аббревиатура от «Sucker Idolizing Mediocre Pussy». Другие, например, рэп-группа Three 6 Mafia, получившая премию Оскар, которая способствовала популяризации этого слова в 1999 году, используют его как антоним словосочетанию «сутенер». Они рэп: «Я работаю с трелью, сутенер, а не простак». Его также использовали как сумку для слов «сисси» и «сутенер». Все они означают одно и то же.

В некоторых онлайн-сообществах «simp» существует в той же солнечной системе, что и такие слова, как «cuck», «soyboy» или «beta» с некоторыми отличиями.В то время как «cuck» — уничижительное слово, используемое для выхолащивания, «simp» используется для обозначения поведения, связанного с «белыми рыцарями» или «хорошими парнями». В этих случаях простые мужчины считают, что они обязаны сексом за свое хорошее поведение. Однако, хотя этот термин может использоваться для выделения этого поведения, он также используется для комедийного эффекта, поэтому было бы не случайно увидеть, как люди используют этот термин в шутку. В конце концов, ирония — это топливо, которым движется Интернет.

Почему Simp в тренде?

Онлайн-валюта

Simp резко выросла за последние несколько месяцев.Подобно многим другим сленговым выражениям, направленным на выхолащивание мужчин, термин «простак» стал популярным в сексистских кругах на Reddit и 4chan. По данным KYM, этот термин использовался более 10 000 раз на антифеминистском субреддите / r / MGTOW и более 12 000 раз на 4chan, из них 1 800 — от / pol /.

Эта фраза перешла в ироничное самоуничижительное употребление в конце 2019 года с появлением «Simp Nation», мема TikTok, в котором человек, демонстрирующий «простое поведение», сразу же встречается с фразой «добро пожаловать в Simp Nation».«Как и в случае с Simp Nation», повторное присвоение «Simp» сделало его предметом множества мемов, в которых субъект обычно указывает и называет кого-то «Simp». Тем не менее, стоит признать, что этот термин был связан с некоторыми из темные части Интернета, и их можно использовать иронично или искренне.

В Твиттере многие указали, что «simp» использовалось задолго до его недавнего всплеска популярности, приписывая это изменение тем, что белые люди внезапно «открыли» сленговый термин.Наряду с этим массовым принятием последовала критика за то, что это слово быстро теряет свое значение и станет мертвым мемом быстрее, чем вы сможете сказать «ОК, бумер».

pic.twitter.com/LylcjXxRhu
— darkskint storm (@Chxndi) 3 марта 2020 г.

Белые люди никогда не должны были выучить слово простое https://t.co/6eHTcViPy7
— ВСАСЫВАЮЩАЯ ЧАШКА GARFIELD (@pink_garf) 27 февраля 2020 г.

Термин «простая» существует уже несколько десятилетий, и почему-то белые люди использовали его и злоупотребляли так сильно в течение месяца, что он потерял всякий смысл
— Volt🌹10 дней до спасения (@VoltBD) 8 марта 2020 г.

Конечно, когда появляется мем, это обычно как-то связано с выпуском видео PewdiePie.Немногие вещи так сильно влияют на продолжительность жизни мема, как один из его обзоров мемов, и разве вы не знаете, он выпустил его на Simps только вчера. С более чем 4 миллионами просмотров менее чем за 24 часа неудивительно, что мы наблюдаем внезапный всплеск простоты.

Вот и все. «Симп» — это мужчина, который демонстрирует открытые, граничащие с жалостью, проявления привязанности к женщине в надежде получить взамен романтическую любовь, и это в тренде, потому что PewdiePie снял видео.Вы все можете вернуться к повседневной практике.

Очень сильно пониженная масса тела	<15
Значительно пониженная масса тела	15-16
Низкая масса тела	16-18.5
Здоровый вес	18,5-25
Избыточный вес	25-30
Ожирение	30-35
Класс ожирения 2		35-40 3	40>

Зануление и заземление — в чем разница

Задачи заземления

Техническое исполнение систем заземления

Система TN

Система TT

Система IT

Зануление

Отличие заземления от нуля

Нужно ли делать зануление в квартире

Требования к заземлению и занулению

Что такое зануление?

1. Описание

Система зануления TN-C

Система зануления TN-C-S

Система зануления TN-S

Электробезопасность при занулении

2. Нормирование зануления

3. Применение зануления

4. Отличие зануления от заземления

5. Заключение

Защитное зануление. Работа и устройство. Применение и особенности

Принцип действия

Порядок зануления

Почему опасно защитное зануление в квартире

Некоторые специалисты делают заземление приборов перемычкой клеммы ноля в розетке на контакт защиты. Такой способ запрещен.

Применение зануления

Применяется в электроустановках до 1 кВ в:

Похожие темы:

принцип действия, расчет, отличие от заземления

Зануление и его особенности

Принцип действия зануления

Системы и схемы зануления

Особенности зануления в квартире

Когда следует использовать зануление, а когда заземление

Заключение

Видео по теме

Чем отличается заземление от зануления: определение

Назначение зануления

Существующие разновидности — это системы TN-C, TN-C-S и TN-S.

Заземление

Естественное заземление

Искусственное заземление

Меры предосторожности в квартире

Отличия

в чем разница и что лучше выбрать

Основные требования ПУЭ: выдержки из статей

Что такое заземление и как оно работает

Что такое зануление: принцип работы и устройство

Чем отличается заземление от зануления?

Зануление и заземление: в чем разница по области применения

Когда выполняется заземление оборудования

Когда применяется защитное зануление в квартире

Требования, предъявляемые к заземлению и занулению

Что такое заземляющее устройство: это должен знать каждый

Способы устройства заземления

Что такое Shadow IT? — Cisco

Каковы различные аспекты теневой ИТ?

Какая форма теневого ИТ является наиболее распространенной?

Каковы преимущества теневого ИТ SaaS?

Какие проблемы создает теневой ИТ?

Что такое теневое ИТ-приложение?

каков риск теневых ИТ-приложений с доступом к сети?

Каков риск теневых ИТ-приложений с поддержкой OAuth?

Это то, что есть

Около

Происхождение

распространение

Различные примеры

Что такое «Simp» и почему он в тренде?

Что такое Simp?

Почему Simp в тренде?

Это то, что это Цитаты (55 цитат)

Как он рассчитывается

Как классифицируется ИМТ

Что означают эти категории

Что вы можете сделать

Недостатки

Что такое Интернет вещей и как он работает?

Что такое Интернет вещей?

Как это работает?
