Как наточить ножовку своими руками. Подробная инструкция

Вопрос «Как наточить ножовку своими руками?» не теряет своей актуальности, несмотря на наличие современного электроинструмента в каждом доме.

Пила нужна в хозяйстве, незаменима на отдыхе, используется для распила досок, бревен, ДСП.

Также она необходима при строительных, столярных и монтажных работах; в саду и мастерской.

В городе, на даче или в гараже – у каждого есть этот проверенный временем инструмент.

Содержание статьи

• 1 Как наточить ножовку самостоятельно
• 2 Форма зубьев ножовки
• 3 Зачем точить и когда?
• 4 Как определить момент, что пора наточить ножовку?
• 5 Как наточить ножовку своими руками
• 6 Общие требования к заточке
• 7 Необходимый инструмент
• 8 Технология заточки ножовки по дереву
• 9 Дедовский способ заточки
• 10 Как правильно наточить ножовку напильником?
• 11 Развод зубьев ножовки
• 12 Требования к разводке зубьев ножовки
• 13 Выравнивание высоты звеньев
  • 13. 1 Проверка высоты зубьев ножовки
• 14 Как проверить качество наточенной ножовки?
• 15 Заключение

Как наточить ножовку самостоятельно

Ножовка по дереву относится к «вечным» ценностям.

Но, для того что бы ручная пила всегда выполняла свои функции, ее необходимо правильно наточить.

Здесь пригодятся базовые знания о типе режущей кромки и ее особенностях.

Из существующих способов рассмотрим самые безопасные и популярные, с использованием подручных инструментов и доступные для домашних условий.

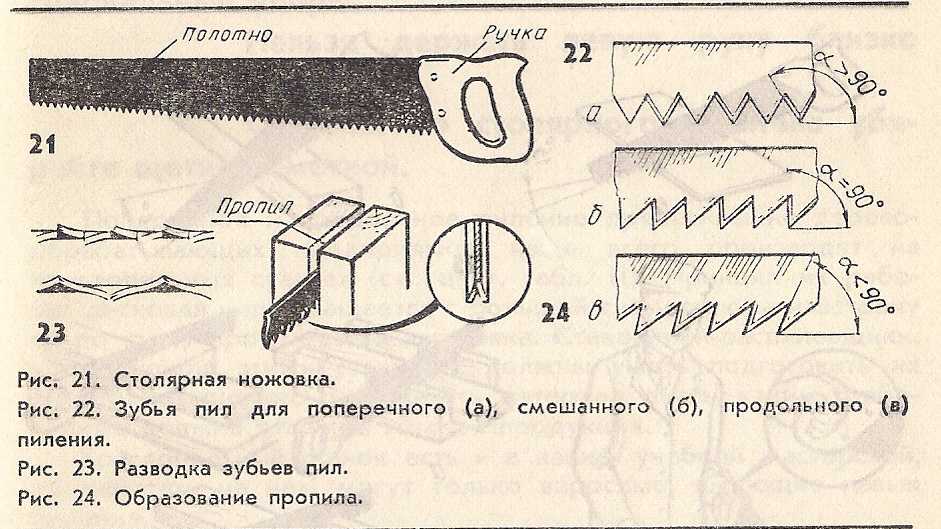

Форма зубьев ножовки

Согласно ГОСТ 26215, принятому в СССР еще в 1984 году, зубья ножовки имеют конфигурацию в зависимости от типа полотна:

• для поперечной распиловки – в виде равнобедренного треугольника или с одной режущей кромкой;
• для продольной – по типу косоугольного треугольника;
• для универсальной – в форме наклоненного или прямоугольного треугольника.

Для каждого типа применяются свои секреты и правила как наточить режущий край.

Зачем точить и когда?

При постоянном использовании зубья теряют свою остроту, изнашиваются режущие кромки, ухудшая качество спила и увеличивается время на выполнение задачи.

Кроме этого, с затупленными зубьями пилить заметно тяжелее, чем с наточенными зубцами.

Например, с наточенной ножовкой небольшой деревянный брусок можно распилить, условно, за 15-20 движений, а ножовкой с затупленными зубьями придется уже сделать 20-50 движений.

Таким образом, кроме увеличения времени на распил одинаковых заготовок, приходится затрачивать больше физических усилий, что сильно снижает КПД (коэффициент полезного действия).

Покупка нового инструмента не надолго исправит ситуацию, впрочем все зависит от качества пилы, но каждый раз тратить деньги на новую ножовку, далеко не лучший вариант, а времени на восстановление старого полотна, при правильном подходе, понадобится не более получаса.

Своевременная заточка ножовки восстановит режущую способность резцов, и позволит всегда иметь под рукой исправный инструмент.

Подправить остроту режущих кромок стоит при первых признаках износа, который может касаться локальных участков и всей рабочей поверхности.

Меняются и размеры разводки резцов, и это приводит к заклиниванию во время работы.

Как определить момент, что пора наточить ножовку?

Как определить, что пришло время заострить зубья инструмента.

Опытный хозяин знает, когда и как заточить ножовку, но простому обывателю не сложно определить этот момент самостоятельно. Как правило, изменяется звук, издаваемый при работе и однородность цвета режущей кромки.

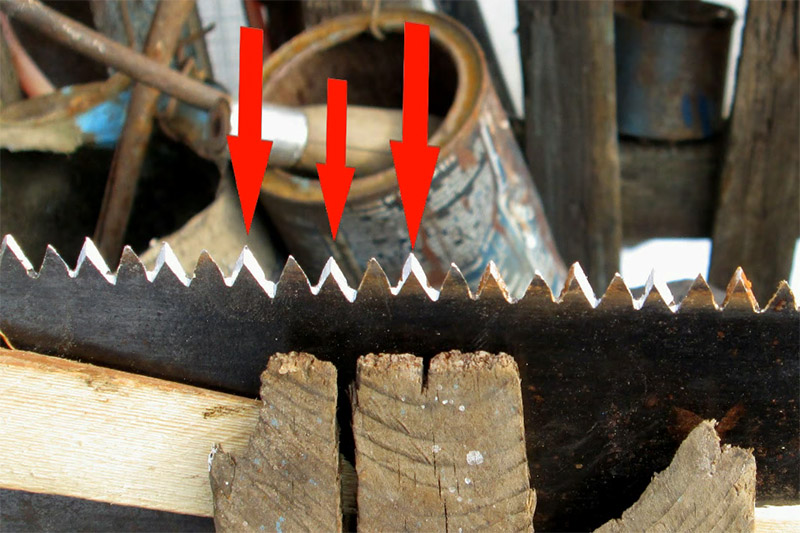

Острые резцы отличаются равномерным износом режущей кромки.

На необходимость «подправить» пилу указывают следующие признаки:

• пиление идет тяжело и неравномерно;
• срез получается неровный;
• полотно часто застревает;
• становится сложно удержать заданную траекторию.

Кроме того, затупленная ножовка часто застревает и приходится прилагать много усилий для завершения процесса.

Как наточить ножовку своими руками

Как правильно заточить ножовку самому, если возникла необходимость?

Для начала нужно определиться, из какого материала изготовлено рабочее полотно.

Обычную сталь можно подправить самостоятельно, а зубья с победитовыми напайками подлежат обработке только на специализированных промышленных станках.

Некоторые умельцы на свой страх и риск берутся наточить ножовку при помощи болгарки – но это ненадежный и опасный способ.

Для приведения в порядок обычной ручной ножовки по дереву в домашних условиях понадобиться определить форму зубьев, приготовить все необходимое, и обязательно соблюсти технику безопасности.

Общие требования к заточке

Специальный станок для заточки ножовок есть не в каждом гараже или мастерской, но это не помешает подправить инструмент своими руками.

Есть, конечно, исключения, например: закаленные зубья нельзя наточить.

Не помогут алмазные сверла и другие хитрости.

Такая пила имеет увеличенный ресурс и подлежит не ремонту, а замене на новую.

Определить каленую сталь легко – она отличается черным цветом с голубым отливом.

В качестве точилки для ножовки обычно используется УШМ или напильник и надфиль.

Обязательное условие – предварительно выполнить правильную разводку зубьев, ведь толщина полотна ножовки влияет на ширину среза, поэтому кромки должны быть отогнуты на необходимую ширину.

Необходимый инструмент

Наточить ножовку при помощи машины для шлифования или болгарки требует определенных навыков, с обязательным соблюдением всех мер безопасности.

Механическим путем наточить ножовку намного безопаснее и проще.

Прежде чем приступать к работе, подготовьте тиски или струбцину, штангенциркуль, молоток и другой необходимый инструмент:

Поперечные пилы точат под углом 60 градусов при помощи трехгранного мелкого напильника.

Продольные с углом менее 60 градусов – используется крупный надфиль или ромбический напильник с мелким абразивом.

Для смешанного типа понадобится надфиль с грубой насечкой или ромбический напильник с мелкой насечкой.

Для этой операции пригодится специальное устройство для заточки – деревянный брусок с вырезанным гнездом для защиты рук от порезов.

ПРИМЕЧАНИЕ:

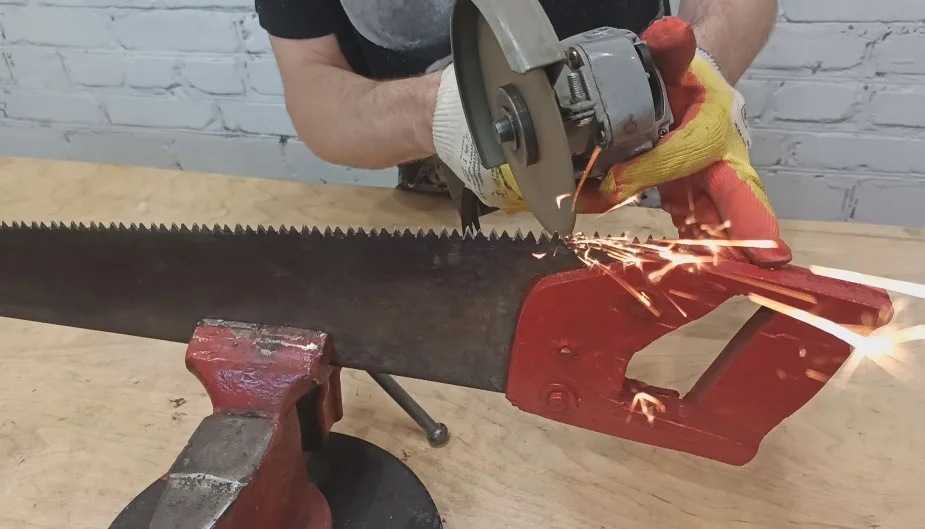

Чтобы наточить ножовку используя шлифовальную машину, понадобится отрезной круг по толщине от 1.2 до 1.4 мм, диаметром 115 или 125 мм. УШМ должна иметь регулировку оборотов в диапазоне 5000 – 8000 в минуту. Установка защиты является обязательным условием для использования такого способа. Как правило, используется самодельный щиток из прозрачного пластика.

Технология заточки ножовки по дереву

Правильная заточка ножовки должна сохранить рабочий профиль зубьев.

Он определяется по следующим параметрам:

• шаг и высота;
• угол заострения;
• радиус закругления.

Угол заточки может быть установлен в диапазоне от 30 до 60 градусов, и зависит от материала.

Так, для мягких пород дерева оптимальным будет показатель 50 градусов.

Важно правильно закрепить полотно в тисках – не стоит сильно зажимать его, так как сталь будет вибрировать под напильником.

При помощи верстака и струбцины можно удобно закрепить ножовку.

Затачивание зубьев производится поочередной двусторонней заточкой – сначала проходят один ряд по левым граням всех зубцов.

Потом инструмент переворачивают, и повторяют проход по правой половине резаков.

Односторонним способом для правки ручных пил не пользуются – он применим лишь по отношению к некоторым типам ножей.

Дедовский способ заточки

Способ заточки ручных пил своими руками не претерпел особых изменений со времен наших предков.

Ниже смотрите видео, как это делалось «на коленках» при помощи надфиля и пассатижей:

Как правильно наточить ножовку напильником?

Использование напильника актуально и сегодня, поэтому приводим здесь классический вариант того, как правильно наточить ножовку дома.

Начинаем все с установки полотна.

Его необходимо закрепить, как уже писалось выше в струбцине или тисках.

Щечки тисков должны быть выполнены из дерева, с шириной «губок» не меньше 200 мм.

Движение напильника должно быть равномерным, а нажим на зубья производится только при движении «вперед».

Перемещать руку с инструментом в исходную точку необходимо свободно, без усилий на резцы.

За один рабочий проход снимается равномерный слой металла, это сохранит шаг, высоту и профиль кромки.

Острота резца может быть снижена за счет образования заусенцев на поверхности и неровностей после прохождения абразива.

Напильник не может идеально наточить ножовку, но получить высокое качество можно – после заточки пригодится самый мелкий напильник или надфиль и оселок.

Заусенцы снимают выборочной зачисткой мелким абразивом, и выравнивают кромки мокрым оселком по боковой основе полотна.

Задавшись целью наточить ножовку правильно – обратите внимание на сохранение вершин зубцов.

Одинаковая высота резцов, правильный развод влияют на износостойкость инструмента и качество пропила.

Развод зубьев ножовки

Движение полотна должно быть свободным, для чего разводят зубья пилы на одинаковую величину.

Чтобы снизить коэффициент трения и зажим ножовки в пропиле, его ширина должна быть больше толщины рабочего полотна, иначе металл нагревается и расширяется, что приводит к заеданию пилы.

Развод зубьев ножовки выполняется отгибанием резцов в стороны.

Использование плоскогубцев не позволяет получить одинаковый угол наклона – таким инструментом можно будет пилить только дрова.

Чтобы развести резцы равномерно и получить ровный, аккуратный срез, используется самодельное приспособление для разводки зубьев.

Для его изготовления нужна металлическая плашка произвольной формы толщиной 2-3 мм.

В простом варианте, делаются несколько прорезей, обозначающих толщину полотна.

Зубец захватывается в отверстие, и отгибается до достижения выбранного упора.

Во второй версии, в планке пилкой по металлу пропиливается срез, и сверлятся два отверстия для установки ограничителя.

Поворот сектора в стороны позволяет регулировать угол загиба.

На рисунке изображена простая модель и разводка с упором.

Схема прибора отличается интуитивной простотой изготовления и использования.

Необходимо учесть, что для ширины отгиба есть свои параметры.

Требования к разводке зубьев ножовки

Отгибая резцы через один на обе стороны полотна соблюдать определенную величину, которую можно задать на самодельном устройстве.

Ширина разводки зависит от породы дерева.

Для мягкой и влажной древесины требуется больший угол наклона, чем для сухой.

Как правило, ручные инструменты эффективно работают со средним значением 0,2-0,3 мм.

При этом, общая величина не должна превышать ширину полотна.

Кроме того, соблюдается одинаковый характер отгиба на каждую сторону.

Разводка для ножовки проверяется визуально или при помощи штангенциркуля.

Обратите внимание на размер зуба – особенно важна высота резца.

Выравнивание высоты звеньев

Все зубцы должны иметь одинаковую высоту.

Неоднородный край приводит в неравномерной нагрузке и значительно снижает эффективность работы.

Проверка высоты зубьев ножовки

Проверять высоту зубьев необходимо перед заточкой инструмента.

Для этого на твердую и ровную поверхность кладут лист однотонной бумаги, и плотно прижимают резцы до получения четкого отпечатка.

При наличии зубьев выступающих из общего ряда, следы от них отразятся на отпечатке.

При наличии более высоких зубцов, их аккуратно спиливают плоским напильником до общего уровня.

Как проверить качество наточенной ножовки?

Исключая практический способ, гладкость металла можно оценить визуально – острый край не дает бликов при отражении света, и тактильно осторожно касаясь рукой краев зубев.

Начинающему мастеру первая попытка может показаться сложной, но исправный инструмент того стоит.

Немного практики, и вы сможете предложить свои варианты, как наточить ножовку своими руками.

Заключение

С помощью приведенных в данной статье методов, наточить ножовку своими руками сможет практически любой желающий.

Умение самостоятельно затачивать ручные пилы обеспечит высокую эффективность при выполнении задач по распилу, а также поможет сэкономить денежные средства, которые не придется тратить на покупку нового инструмента.

видео-инструкция как заточить, особенности станков для затачивания ручных инструментов, цена, фото

Статьи

Ножовка по дереву является одним из наиболее распространенных инструментов для обработки древесины, который имеется в доме практически у каждого мужчины. Однако, как и любой другой режущий инструмент, она должна быть острой, иначе эффективность ее работы будет значительно снижена. Ниже мы подробно рассмотрим, чем и как правильно заточить ножовку по дереву самостоятельно, если она затупилась.

Затачивание пилы по дереву напильником

Общие сведения

Ножовка по дереву предназначена для распиловки бревен, досок, ДСП и прочих древесных материалов. В частности, этот инструмент может пригодиться при укладке ламината, изготовлении различных деревянных конструкций, обрезке веток и т.

Все пилы по дереву делятся по размеру зубьев на три типа:

Надо сказать, что чем мельче зубчики, тем качественней получается рез. Еще одним важным параметром является их форма. К примеру, при ровном расположении, ножовку можно использовать для поперечного распила бревен, если же зубья наклонены, то инструментом можно выполнить продольную распиловку.

Поэтому, желательно иметь несколько ножовок разных типов, что позволит эффективно выполнять различные виды работ. К тому же цена этого инструмента вполне доступная.

Существующие формы зубьев

Однако, в любом случае, как уже было сказано выше, любая пила будет качественно и эффективно распиливать древесину только в том случае если она острая. Поэтому периодически обязательно должна выполняться заточка ручных ножовок по дереву.

В противном случае на распиловку придется затратить много сил и времени. Причем, пила должна быть правильно заточенной, иначе с ее помощью сложно будет выполнить распил под прямым углом – в результате постоянного ухода в сторону полотно будет зажиматься и заклиниваться в распиле.

Схема разводки

Особенности заточки

Разводка

Перед тем как заточить ручную ножовку по дереву, необходимо проверить разводку зубьев. Это необходимо для того, чтобы в процессе распиловки полотно не заклинивало. Чем шире будет выполнена разводка, тем шире получится рез, соответственно, шансов заклинивания в этом случае меньше.

Однако, следует учитывать, что слишком широкая разводка приводит к получению рваного распила, к тому же для распиловки потребуется приложить гораздо больше усилий. Поэтому оптимальным вариантом является разводка, которая в полтора-два раза превышает толщину полотна.

На фото — отгибание зубчика специальным приспособлением

Как правило, для этого зубья отгибаются на 0,25 – 0,5 мм в каждую сторону. Правда, если пилой будет разрезаться древесина мягких пород, то зубья лучше отогнуть на 0,5 – 1 мм.

Для выполнения качественной разводки зубьев своими руками можно использовать специальное приспособление, которое так и называется – разводка. Это металлическая пластинка с выполненной в ней щелью, ширина которой превышает ширину полотна инструмента.

Прежде чем приступить к работе, пилу надо зажать в тисках так, чтобы из них выступали только зубья, которые впоследствии поочередно отгибаются.

Обратите внимание!
Зубчики нельзя отгибать у основания, так как в этом случае они могут отломаться.

Приспособление для фиксации полотна

Заточка

В первую очередь следует сказать, что заточка ножовок по дереву может потребовать разные инструменты, в зависимости от формы зубчиков. Так для поперечной пилы потребуется трехгранный напильник с мелкой насечкой и углом около 60 градусов. Если же инструмент продольный, то следует воспользоваться ромбическим напильником либо грубо насеченными надфилями.

Заточка зубьев

Инструкция по выполнению этой работы выглядит так:

• Полотно нужно надежно зажать. Для этого можно использовать тиски и другие приспособления.
• Затем напильником следует заточить левую грань на первом зубчике, держа инструмент по отношению к полотну под углом 60 градусов. При этом движение напильником должно быть плавным и равномерным, при возвращении напильника в исходное положение, он не должен касаться обрабатываемой поверхности. Надо сказать, что при заточке продольной пилы, напильник можно держать параллельно столу, т.е. затачивать зубья под углом 90 градусов.
• Далее затачиваются таким же способом все левые грани нечётных зубчиков.
• После этого напильником затачиваются правые грани.
• Затем пилу нужно перевернуть и точно так же заточить зубья четного ряда, которые теперь оказались в дальнем ряду.
• В завершение работы необходимо удалить все заусенцы при помощи бархатного напильника. Если этого не сделать, то пила быстро затупится.

На этом заточка ножовки по дереву завершена. Теперь нужно посмотреть на вершины и кромки зубьев – если они блестят на солнце, значит достаточно острые, в противном случае операцию нужно повторить.

Совет!
Если вам часто приходится работать ножовками и регулярно их затачивать, то можно приобрести или даже сделать самостоятельно станок для заточки ножовок по дереву .

Станок для заточки пилы

Вывод

Заточка ножовки для резки древесины является несложной работой, однако, требующей аккуратности и внимательности. От этого зависит качество конечного результата, и даже работоспособность инструмента. Ведь неправильно выполненная заточка может окончательно испортить пилу.

Из видео в этой статье вы можете получить дополнительную полезную информацию по обозначенной выше теме.

Как заточить ручную пилу напильником шаг за шагом

Теперь, когда вы выбрали напильники нужного размера и определили тип пилы, которую будете затачивать, вы готовы приступить к работе.

Посмотреть последние цены

Как напильником затачивать зубья продольной резки?

Это более простой из двух процессов заточки пилы, так как все зубья пилы можно заточить одним и тем же способом.

Шаг 1. Закрепите пильный диск

Зажмите пильный диск в тисках зубьями вверх. Не забудьте использовать файловый блок!

Убедитесь, что зубья находятся как можно ниже и не блокируются краем тисков. Это поможет уменьшить нежелательные вибрации пильного диска во время заточки.

Этап 2. Выравнивание зубьев

Проведите напильником по всей поверхности зубьев пилы, слегка надавливая.

Это создаст ряд плоских пятен, которые будут сиять, когда на них падает свет. К тому времени, когда вы закончите резкость, все эти пятна должны быть одинакового размера.

Этап 3 — Заточка

Вам нужно переключиться на напильник для конусной пилы. Ведущей рукой держите рукоятку большим пальцем, наклоненным к острию напильника. Возьмите кончик файла большим и указательным пальцами неведущей руки.

Используйте всего два прохода напильником в промежутке между каждым из зубов. Используя одинаковое количество движений каждый раз, вы получите ровные, аккуратные зубы.

При подшивке обязательно держите файл ровно. Если кто-то наблюдал за вами с надетым концом пилы, он должен был увидеть идеальную Т-образную форму.

Также необходимо убедиться, что напильник находится на одном уровне с пильным диском.

Этап 4 — Вечеринка

Если какой-либо из ваших зубов все еще имеет широкое плоское пятно на вершине, подпилите их заднюю часть (сторону, обращенную к ручке), пока они не сойдутся в острие.



Посмотреть последние цены

Как заточить торцовочную пилу напильником?

Процесс заточки торцовочных пил очень похож на тот, который используется для заточки продольных пил. Ниже мы разбили его на легко читаемое пошаговое руководство.



Этап 1 и 2 – см. выше

Закрепите пилу в тисках и выровняйте зубья, как описано выше в руководстве по заточке дисковых пил.

Шаг 3 — Маркировка режущей кромки

Чтобы начать процесс заточки, проведите маркером по верхней части зубьев пилы.



Вам нужно будет наточить чередующиеся зубы, так что это поможет вам следить за своим прогрессом и предотвратить ошибки, если вы потеряете концентрацию. Зубы, которые уже были подпилены, будут иметь стертую метку от пера.

Этап 4 — Заточка

Работает так же, как заточка дисковых пил. Однако вместо того, чтобы держать напильник под прямым углом к ​​полотну пилы, во время первого прохода острие нужно будет отклонить на 15° от рукоятки.

Каждый чередующийся промежуток между зубами должен быть обработан дважды. Как только это будет сделано, тот же процесс следует применить к оставшимся зазорам, но с наклоном острия файла на 15° в сторону рукоятки.

При заточке таким образом зубья пилы поочередно указывают в противоположных направлениях. Глядя на конец пилы, должно быть видно, что есть два ряда точек, идущих рядом.



Такое расположение зубьев означает, что пила имеет «заусенец», который прорезает более широкий канал (пропил) и, следовательно, предотвращает заклинивание пилы при резке поперек волокон.

Этап 5 — Пищевод

Более крупные торцовочные пилы могут иметь глубокие дугообразные выемки, которые позволяют выталкивать материал из пропила при распиловке бревен.



Закругленная сторона поперечного напильника может использоваться для их углубления, если они начинают выглядеть неглубокими после многократной заточки пилы.

Посмотреть последние цены

Как заточить ручную пилу напильником правильно подобрав напильники?

	Магазин файлов
			Существует два основных типа ручных пил: продольная и поперечная.
			Пилы для продольной резки предназначены для резки вдоль волокон, тогда как пилы для поперечной резки предназначены для резки поперек волокон.
			Пилы для продольной резки можно узнать по прямым зубьям.
			Торцовочные пилы кажутся более трехмерными, если смотреть на них сбоку, поскольку каждый чередующийся зуб направлен в противоположную сторону.
			Инструменты для заточки пил
			Чтобы заточить пилу, вам понадобятся тиски, напильник и напильник для конусной пилы.
			Если вы затачиваете торцовочную пилу, вы можете решить использовать торцовочный напильник вместо конусного напильника. Читайте дальше для получения дополнительной информации!
			Какой размер напильника для конической пилы следует использовать?
			Для этого процесса можно использовать любой конусный напильник, который входит между зубьями пилы, которую вы пытаетесь заточить.
			Однако, если вы действительно хотите, чтобы ваши напильники прослужили долго, лучше использовать напильник, размер которого как минимум в два раза превышает размер зубьев вашей пилы.
			Если вы это сделаете, вы изнашиваете только нижнюю половину двух поверхностей напильника, которые взаимодействуют с пилой.
			Это преимущество, потому что когда они изнашиваются (после многократной заточки), вы можете повернуть напильник, и у вас останется две новые острые грани для работы.
			Изношенная часть напильника не будет соприкасаться с пилой, поэтому не имеет значения, что он тупой.
			Таблица ниже должна помочь вам выбрать правильный напильник для заточки пилы. Важен размер зубьев, а не размер самой пилы.
			Термин «PPI» означает «количество точек на дюйм», то есть способ измерения режущей кромки пилы. Чем выше число точек на дюйм, тем меньше зубья на пиле.
	PPI на лезвии Размер и тип файла 5 Конический напильник 175 мм (7″) 5,5 Конический напильник 175 мм (7″) 6 Конический напильник 175 мм (7″) 7 Тонкий конический напильник 175 мм (7″) или 200 мм (8″) 8 150 мм (6″) тонкий, 175 мм (7″) сверхтонкий или 200 мм (8″) двойной сверхтонкий конический напильник 9 150 мм (6″) сверхтонкий или 175 мм (7″) двойной сверхтонкий конический напильник 10 125 мм (5″) или 150 мм (6″) сверхтонкий конический напильник
			Если вы используете поперечный напильник, все, о чем вам нужно беспокоиться, это убедиться, что напильник входит между зубьями пилы. Leave a Reply Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
