Обустройство канализационной системы требует тщательной подготовки и продуманного до мелочей решения. В конечном итоге канализация должна бесперебойно функционировать, в полной мере выполнять задачу отвода сточных вод и нечистот, быть ремонтопригодной и не доставлять хлопот жильцам. Под ремонтопригодностью понимается легкий доступ к поврежденному участку коммуникации с целью замены вышедших из строя элементов конструкции. Это значит, что капитальная заделка трубопроводов системы крайне нежелательна. Отсюда на первый план выходит задача обеспечения шумоизоляции канализационного стояка.

Как обеспечить шумоизоляцию стояка канализации?

Эффективной звукоизоляции санузла можно добиться несколькими способами:

• Обертыванием стояка и его участков (включая те, что проходят через стены, потолочные и напольные основания) пористым шумопоглощающим материалом.
Использование обертки с фольгированной поверхностью позволит дополнительно увеличить теплоизоляцию системы;
• путем помещения стояка в короб из листов ГКЛ, ДСП, ДВП, ОСБ или дерева, заполненный сыпучим материалом;
• использованием специальных «шумопоглощающих» труб;
• в качестве крепежных элементов выбрать хомуты или демпферные кольца с резиновыми или идентичными по степени упругости уплотнителями.

Для шумоизоляции труб канализации нередко используют метод комбинирования вышеуказанных способов. К примеру, стояк закрепляют хомутом, обертывают шумопоглощающим материалом и сооружают короб.

Трубы и фитинги для канализации в нашем каталоге

Труба фановая для внутренней канализации

Муфты для фановой трубы

Хомут металлический с гайкой

Изоляция для труб из вспененного полиэтилена

Назначение звукоизоляции канализации

Природа шума в канализации вполне понятна — это сточные воды, стекающие по трубопроводу в главный коллектор.

Чем ниже этаж, тем выше уровень шума, поскольку объем и скорость проходящего через стояк потока значительно больше.

Канализационные шумы делятся на 3 основных вида:

• Ударные — образуются за счёт ударов воды и отходов о стенки трубопровода.
• Воздушные — обусловлены завихрением стекающего потока, в котором образуются и лопаются воздушные пузыри.
• Структурные — возникающие вследствие вибрации, передаваемой с несущих конструкций на трубопровод.

Для шумоизоляции стояка канализации применяют шумопоглощающие стройматериалы.

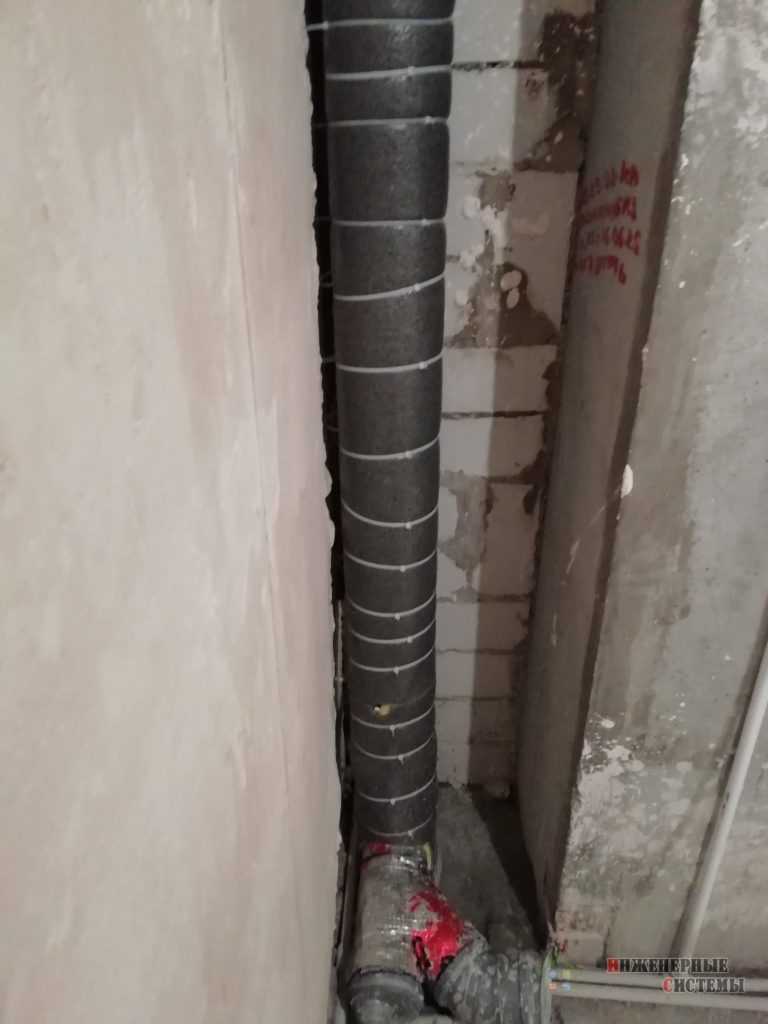

Шумоизоляция канализационных труб вспененным полиэтиленом

Материалы, оптимальные для погашения шумов

Хорошими свойствами отражения звука обладают материалы высокой плотности — бетон, силикатный кирпич, формовая резина и т.п. Однако их использование в канализационных системах нецелесообразно.

Погасить шум можно за счёт максимального уменьшения воздушной прослойки между трубой и облегающим материалом. Например, засыпкой пространства сыпучими веществами (песок и т.п.) или жидкостью высокой плотности. Однако наиболее оптимальным вариантом является использование пористых заполнителей или обертывание.

Шумопоглощающие мембраны и рулонные материалы

Для снижения уровня структурных шумов используются мембраны, представляющие собой полимерное изделие или композит из каучука (натурального или синтетического) со звукоотражающей фольгой. На материал наносится клеевой состав. Затем проводится максимально плотная обмотка трубы. При этом края листов должны укладываться внахлест. Мембраны обеспечивают не только шумопоглощение, но и теплоизоляцию.

Для шумоизоляции труб канализации в квартире разработана масса рулонных материалов, среди которых наиболее распространенными являются: Звукоизол, Фольгоизол, Стопзвук, Пенофол, Энергофлекс, вспененный полиэтилен.

На эффективность звукоизоляции с помощью рулонов влияют:

• Химический состав материала, толщина слоев;
• метод монтажа: обматывание или приклеивание. Последний вариант наиболее эффективен.

При высоком уровне шума используется метод многослойности. Это могут быть листы одного вида, сложенные вдвое, либо слои различных материалов. К примеру, эффективным решением будет приклеивание двухслойного вспененного полиэтилена, обмотанного сверху шумопоглощающей мембраной.

Звукоизоляционная скорлупа

При шумоизоляции труб канализации данным методом необходимо учитывать диаметр стояка и предусмотреть дополнительную защиту стыков прилегающих участков трубопровода.

Шумоизоляция с помощью звукоизоляционной скорлупы

«Скорлупа» — это цилиндр, разделенный на две половинки, каждая из которых надевается на трубу. Соединяются они друг с другом с помощью клея либо скотчем. Материал легко монтируется и не требует наличия специальных навыков. Он существенно снижает теплопроводность системы, но не обеспечивает 100% звукопоглощения.

Снижение шумов с помощью короба

Данный метод, помимо эффективной звукоизоляции, позволяет скрыть целиком коммуникацию вместе с различными обмотками, обклейками и прилегающими узлами, то есть — придать санузлу привлекательный интерьер. В качестве наполнителя внутреннего пространства конструкции используют сыпучие или пористые материалы. Наиболее распространенными из числа последних являются минеральные или специальные акустические ваты.

Сыпучие материалы с каждым годом используются все реже. Там, где еще этот метод применим, как правило, звукоизоляция обеспечивается засыпкой песка, опила, гранул пенополистирола и т.п.

Следует помнить, что сыпучие материалы практически сводят к нулю возможность обустройства ревизии, а значит, существенно понижают ремонтопригодность системы. В случае появления протечки добраться до поврежденного участка, и устранить неисправность будет крайне проблематично.

Похожие статьи

Шумоизоляция канализационного стояка своими руками

При замене водопровода в квартире или доме специалисты советуют по возможности оставлять на месте старый чугунный канализационный стояк. Во-первых, он чаще всего находится в хорошем состоянии и не требует замены. Во-вторых, это заметно облегчает ход работ. Ну и самое главное: старые трубы при работе производят намного меньше шума, чем современные металлопластиковые стояки. Если вы все же решились на замену, сразу подумайте о том, как сделать шумоизоляцию канализационного стояка из металлопластика.

Почему шумят трубы?

Трубы из металлопластика весьма чувствительны к любой вибрации. Неважно, шумит ли это вода внутри трубы, гудит ли воздух или сам стояк бьется о стенки и соседние коммуникации при прохождении по нему потока воды. В любом случае стенки трубы начинают вибрировать. За счет упругости металлопластика и протяженности стояка в многоквартирном доме звук усиливается довольно быстро и распространяется во всех направлениях. Даже если кто-то воспользовался канализацией на пару этажей ниже вас, в вашем санузле возникнет характерный шум.

Почему же тогда не возникало вопроса о том, как шумоизолировать канализационный стояк, когда их повсеместно изготавливали из чугуна? Секрет в структуре этого металла. За счет своей зернистости чугун практически не воспринимает вибрацию. Зерна этого металла трутся друг о друга, поглощая колебания, в том числе и звуковые. Кроме того, чугунные трубы в ходе эксплуатации довольно быстро покрываются изнутри слоем солевого налета, который гасит шумы. Пластик и металлопластик защищены от этих скоплений, поэтому звукоизолировать их придется самостоятельно.

Определяем характер шума

Прежде чем решать, как звукоизолировать канализационный стояк, необходимо выяснить, чем именно вызван исходящий от него шум. Все вероятные причины можно разделить на две категории:

1. шум возникает внутри трубы;
2. звуки вызваны колебаниями стояка и соприкосновениями его с другими трубами или перекрытием.

Чтобы определить характер проблемы, придется некоторое время понаблюдать за работой канализации. Если вы увидите, что при прохождении стоков по трубе, она начинает вибрировать и задевать расположенные рядом предметы, налицо второй вариант. Он обычно возникает по причине ошибок в монтаже канализации. Плохо закрепленный стояк передает вибрацию на другие трубы, в результате чего звук распространяется по всему дому. Данный тип шума называется резонансным.

Если же стояк остается неподвижным, значит, основной источник шума находится внутри него. Чтобы справиться с этой проблемой, придется либо менять трубы на звуконепроницаемые, либо монтировать качественную звукоизоляцию.

Как избавиться от резонансного шума

Шумоизоляция канализационного стояка, производящего резонансный шум, направлена на то, чтобы погасить колебания, возникающие при прохождении стоков по трубе. Для этого необходимо выполнить надежное крепление труб к стенам. Лучше всего использовать в процессе специальные хомуты с резиновой прокладкой: они помогут погасить лишнюю вибрацию.

Нелишним будет также заполнить шумопоглощающим материалом пространство между трубой и перекрытием. Самый удобный вариант в этом случае – накладки из вспененного полистирола. Они продаются в сантехнических магазинах и изготовлены сразу под нужный диаметр трубы. Установить их довольно просто: заведите накладку в отверстие в перекрытии, сквозь которое проходит стояк, стараясь просунуть ее поглубже. Снаружи оставьте около 15 см полистирола, закрепите его хомутами вокруг трубы.

Чем звукоизолировать канализационный стояк

Если причина шума канализации кроется не в колебаниях стояка, а в свойствах труб, придется производить более серьезные работы по шумоизоляции. Суть их состоит в том, чтобы укутать стояк слоем звукопоглощающего материала. В строительных маркетах можно найти следующие варианты таких материалов:

• скорлупа из вспененного полиэтилена;
• пенопластовая скорлупа;
• накладки из пенополиуретана;
• рулонные звукоизоляционные материалы.

На каждом из них указан уровень поглощения шума. Естественно, чем выше этот показатель, тем выше будет качество проведенных вами работ. Но не следует ориентироваться только на него, учитывайте при выборе и другие особенности звукоизоляции.

Внимание! Полная звукоизоляция канализационного стояка, вне зависимости от выбранного вами материала, невозможна. Шумы в любом случае останутся, но их уровень значительно уменьшится.

Итак, какой материал выбрать? Вспененный полиэтилен привлекателен своей низкой ценой. Но этот материал весьма недолговечен, уже через пару лет он начнет расползаться и перестанет справляться со своими функциями. К тому же из-за мягкости этого материала его довольно сложно монтировать. Зато этот материал предотвращает образование конденсата на трубах, снижая таким образом уровень плесени в санузле.

Читайте: какими бывают детские коврики для ванной и для чего они нужны.

Рекомендуем узнать, стоит ли приобретать стеклянную мебель в ванную комнату.

Пенопласт более долговечен и обладает более высокими шумопоглощающими свойствами. Устанавливать скорлупу из него довольно просто, но только на прямых участках канализации. Если вам требуется звукоизоляция для канализационного стояка, а остальные трубы трогать вы не намерены, вполне можно воспользоваться накладками из пенопласта.

Но для изогнутых участков трубопровода лучше выбрать пенополиуретан: он допускает монтаж на кривых поверхностях.

Выбирая рулонные материалы, ни в коем случае не приобретайте изоляцию из минеральной ваты. Она практически не поглощает звук (в том числе и инфразвук, возникающий при механическом резонансе стояка). Зато наличие этого материала в жилом помещении способно спровоцировать аллергию у его обитателей.

Важно! Не следует использовать для звукоизоляции труб монтажную пену. Она не обладает звукоизоляционными характеристиками, быстро разрушается, а также затрудняет обследование и ремонт трубы в случае протечек.

Шумоизоляция стояка канализации

Процесс монтажа изоляции мало зависит от выбранного вами материала. Суть его проста: необходимо плотно обернуть трубу звукопоглощающим слоем и закрепить на ней. Крепление можно производить при помощи:

• специальных хомутов;
• стяжек для кабелей;
• влагостойкого скотча;
• проволоки.

В процессе очень важно следить за тем, чтобы крепежные элементы были затянуты довольно сильно, но при этом не рвали изоляционный материал. Под пластиковые хомуты лучше установить дополнительные резиновые прокладки. Шаг между креплениями должен составлять около 20–25 см.

Совет! Если вы выбрали в качестве крепления стяжки, отдайте предпочтение их многоразовому варианту. В этом случае вы сможете при необходимости разобрать слой изоляции, провести ремонт трубы, а затем наложить его снова.

Если звукоизоляция стояка канализации производится с помощью скорлупы из любого материала, монтаж производится предельно просто. Скорлупу надевают на трубу, защелкивают, фиксируют скотчем для надежности. Если же выбраны рулонные материалы, с устройством изоляции придется немного повозиться.

В первую очередь отрежьте от рулона кусок, длина которого будет равна высоте трубы, а ширина – диаметру ее окружности. Оберните этим куском стояк таким образом, чтобы края материала соприкасались встык, а не внахлест. Для дополнительной фиксации можете проклеить этот стык строительным скотчем.

Узнайте, какую аэрозольную эмаль для покраски ванны лучше использовать.

Читайте: как обустроить ванную комнату площадью 8 квадратных метров.

Советуем узнать, какие модели держателей для шторок выпускают современные производители.

Закрепите слой материала выбранным вами способом крепления. Затем отрезайте от оставшегося рулона материала длинные полосы шириной 10–15 см и обматывайте ими стояк вокруг. Через каждые 20–25 см фиксируйте намотку скотчем или хомутами. Старайтесь притягивать материал к трубе как можно плотнее, чтобы не оставалось резонирующих участков.

Прежде чем шумоизолировать канализационный стояк…

Перед монтажом звукоизоляции стояк снаружи нелишне будет протереть от загрязнений, просушить и обезжирить. Так вы не только повысите комфорт при работе, но и сможете предотвратить развитие под слоем изоляционного материала грибка или плесени.

Обязательно подумайте о том, насколько увеличится толщина трубы после проведения работ. Если стояк спрятан в короб или за фальш-панель, подбирайте изоляционный материал с таким расчетом, чтобы после проведения работ вам не пришлось менять конструкцию короба.
