Опубликовано Ремонт телевизора LG
Виктор
Телевизор LG 21FS2CG не включается.Всем привет!
В этот раз мы будем
ремонтировать телевизор LG на шасси MC-059C.Итак, поступил в
ремонт телевизор LG с такой проблемой: аппарат включается в дежурный режим, индикатор деж.реж., естественно, светится красным цветом, при переходе в рабочий режим (т.е. при включении от пульта) телевизор включается на несколько секунд, запускается строчная развёртка (слышен характерный треск) и …. опять переходит в дежурный режим. При повторном включении всё повторяется.Ну что ж, будем производить ремонт телевизора lg своими руками.
Схему телевизора lg, на шасси МС-059С, вы можете найти и скачать в «БИБЛИОТЕКЕ» данного сайта.
Первое, что было сделано после разборки аппарата, это разрядка силового конденсатора (банка), дабы избежать неожиданных ударов током и всевозможных замыканий.

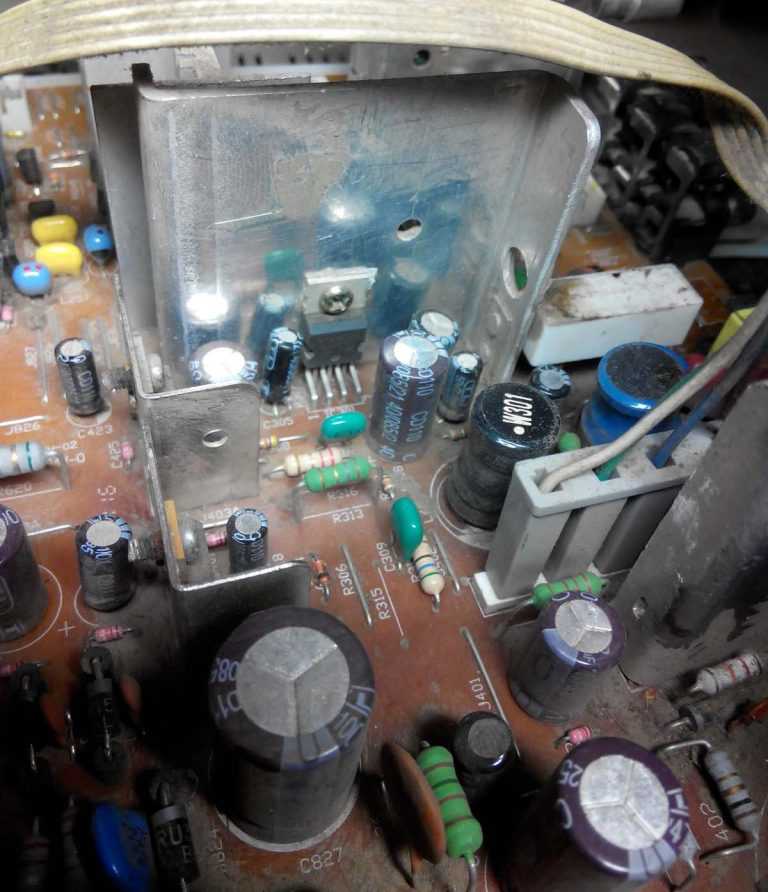

После этого был произведён визуальный осмотр на предмет «вздувшихся» конденсаторов, обгоревших компонентов и различных механических повреждений, который ничего не дал. На первый взгляд всё было нормально.
Далее, с помощью мультиметра, были проверены вторичные цепи питания: диоды, стабилитроны, стабилизаторы. Также была проверена

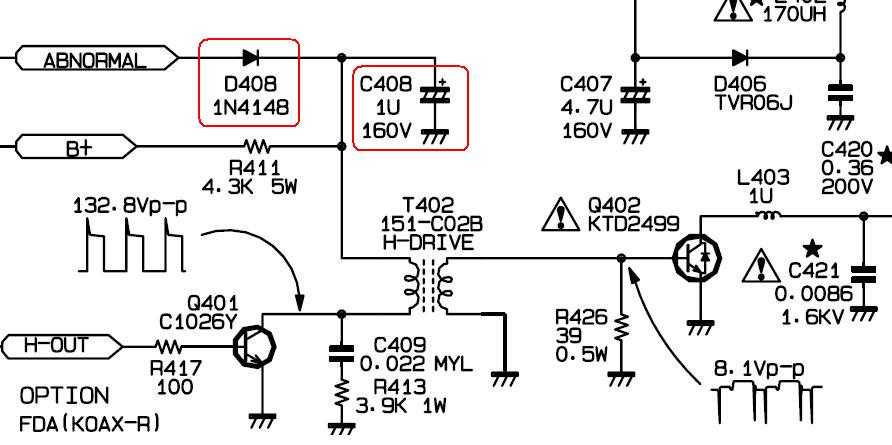

строчная развёртка – транзистор и элементы в его обвязке.Затем были проверены выходные цепи строчного трансформатора, которые также ни к чему не привели.
Так как аппарат кратковременно, но включался, была возможность проверить выходные напряжения, что было и сделано. Вторичные цепи питания оказались вполне работоспособными, а вот в выходных цепях строчного трансформатора появилась некая определённость в поиске неисправности данного телевизора.

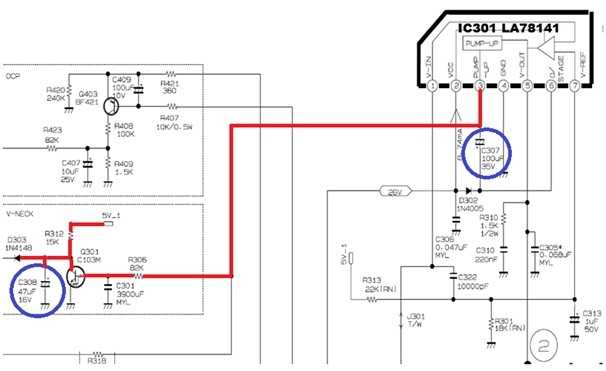

При замере напряжения питания
кадровой развертки оказалось, что напряжение сильно завышено – более 35 В, хотя должно быть в пределах 25…27В. Были проверены радиоэлементы этой цепи: диод, ограничительный резистор. Так как конденсатор в этой цепи визуально подозрений не вызывал, было принято решение выпаять его из платы и проверить на предмет потери ёмкости и большого эквивалентного сопротивления (ESR). Для этого был использован ESR-метр. Номинал проверяемого конденсатора был 470мкф 35В.После замера параметров данного компонента, было выявлено, что ёмкость уменьшена до 150…200мкф, а ESR составляло сопротивление более 2 Ом. Данные параметры и были причиной завышенного напряжения.
Так как напряжение питания кадровой микросхемы были сильно завышены, было логично предположить, что и она вышла из строя, что и подтвердилось впоследствии. Кадровая микросхема STV9326 была заменена на новую, также как и конденсатор 470мкф 35В.
После всех вышеперечисленных действий было произведено пробное включение телевизора, которое оказалось успешным – телевизор включился и продолжал свою работу. Не выключая аппарат, был произведён контрольный замер напряжения на питании кадровой микросхемы. Данный замер показал, что это напряжение находится в пределах 26…27В, т.е. такое, какое должно быть.
Не выключая аппарат, был произведён контрольный замер напряжения на питании кадровой микросхемы. Данный замер показал, что это напряжение находится в пределах 26…27В, т.е. такое, какое должно быть.Итак, причиной неисправности телевизора была потеря ёмкости на электролите и, в следствии этого, вышла из строя
кадровая микросхема.Далее телевизор был поставлен «на прогон», который благополучно завершился через сутки успешной работы аппарата. Теперь остаётся собрать наш телевизионный приёмник и отдать его счастливому владельцу.
Ну вот, в общем-то, и всё.
Если есть что сказать или спросить, добро пожаловать в комментарии.
Если вы поделитесь статьёй в соц.сетях, воспользовавшись кнопками внизу страницы, буду вам очень признателен.
Успехов вам!
Previous: Ремонт телевизора HAIRUN
Next: Ремонт весов
Ремонт строчной развертки телевизора ST TV2106
Всем привет.
Сегодня будем ремонтировать телевизор ST TV2106, который не включается.
После подачи напряжения, на телевизоре начинает моргать красный светодиод и слышен писк. Скажу сразу, что неисправность я найду, а вот отремонтировать телевизор не выйдет.
1. Разборка, чистка платы и первоначальная диагностика
2. Процесс полной диагностики телевизора и устранение неисправностей.
Разборка, чистка платы и первоначальная диагностикаПосле снятия задней крышки, первым делом решил почистить плату от пыли.
Состояние платы после снятия задней крышкиВидно, что телевизор собран на стандартном китайском шасси, ремонт которого обычно не очень тяжелый. Дабы немного упростить работы, решил почистить плату от пыли. Для этого, я использовал малярную кисточку и пылесос.
Плата после чисткиТак как после включения слышен писк, то зачатую виновником такого поведения является короткое замыкание в выходных цепях блока питания.
В большинстве случаев это сгоревший строчный транзистор. Мои подозрения подтвердились, так как строчный транзистор был полностью закорочен.
Далее, я выпал транзистор, и начал искать возможную причину выхода его из строя.
Что бы исключить замыкание на стороне платы, повторно прозвонил транзистор в выпаянном состоянииПроцесс полной диагностики телевизора и устранение неисправностей.После удаления с платы неисправного транзистора, я решил подать напряжение на плату. Результат порадовал, так как появились все выходные напряжения, в частности питание на строчную развертку составило 111,6 вольт.
Напряжение питания строчной разверткиДля таких телевизоров данное напряжение является нормальным.
Чтобы выяснить истинную причину неисправности строчной развертки, для себя я использую какую последовательность действий:
- Первым делом, я проверяю на исправность коллекторную ёмкость.
- Если с конденсатором всё нормально, то следующим под проверку попадает отклоняющая система (далее ОС). Телевизоры с неисправной отклоняющей системой попадаются очень часто. Со временем, лак на проводах ОС повреждается, после чего образуется короткое замыкание.
- Последним проверяю ТДКС.
Найти ее несложно. Обычно, это пленочный конденсатор номиналом от 6 нанофарад до 20 нанофарад, и напряжением 1600-1800 вольт. Этот конденсатор подключается одной ногой к коллектору строчного транзистора (центральная ножка транзистора), а второй к минусу.Для защиты строчной развертки, я выпаял перемычку от блока питания к ТДКС, и вместо нее впаял лампу накаливания на 60 ВТ. Данная лампа защитит строчный транзистор в случае неправильной работы строчной развертки.
Для установки защитной лампы, я удалил перемычку, и вместо нее запаял лампу накаливанияПосле установки лампы, начал проверку конденсатора в коллектороной цепи. Им оказался конденсатор 912j на 1800 вольт.
Его номинал должен соответствовать 9 нанофарадам. Подключив данный конденсатор к мультиметру, тот показал 8,8 nF, что в пределах нормы.
После проверки конденсатора, решил впаять строчный транзистор и включить телевизор. Лампа ярко загорелась, что свидетельствовало о том, что строчная развертка работает неправильно, так как идет очень большое потребление тока. В нормальном состоянии лампа должна немного загореться, или вообще не гореть. Это актуально для телевизоров 14-21 дюйм, для телевизоров большей диагонали, необходимо использовать лампу большей мощности, так как потребление тока в таких телевизорах намного больше.
Если бы я не установил бы лампу, то строчный транзистор сразу бы сгорел.
Следующей под проверку попала ОС (отклоняющая система). Чтобы легко ее проверить, необходимо отключить родную ОС, и вместо нее подкинуть какую-то оску с разборки.
Разъем ОСЕсли не знаете на доноре где строчные витки, где кадровые, не беда.
Берем мультиметр, и измеряем сопротивление на проводах. Где сопротивление меньше (порядка 6 ом), там у нас строчные катушки, где больше там кадровые.
Поискав у себя в закромах, я нашел ОС для проверки.
ОС с донора для подстановкиПредварительно, я отключил разъем оски от родной платы, и вместо нее припаял строчные катушки донорской ОС. Кадровые катушки не подпаивал, так как они нам не нужны пока. После этого, кратковременно включил плату. Лампа немного засветилась, после чего потухла.
Подпаял к плате донорскую ОСЯ услышал высокое напряжение, после чего отключил плату. Дело в том, что нельзя на долго включать плату без ОС, так как на кинескопе не будет магнитного поля, и все лучи будут бить в одну точку. На кинескопе будет показывать всего одна точка по центру экрана. Если в таком положении оставить телевизор работать, то получим прогар кинескопа.
Итак, неисправность нашли, далее, я решил снять старую ОС, и вместо нее подкинуть новую.
Процесс снятия ОС. отвинчиваем эти 2 болта, после чего снимаем сначала магниты, потом и саму ОСОтодрав старый клей, и отвинтив 2 болта у меня это получилось.
Подкинув новую оску, и подключив ее к плате, и убрав лампу накаливания, включил телевизор.
Телевизор включился, но картинка была настолько бледна, при этом отсутствовал один из цветов. Проверив кинескоп на приборе, тот оказался полностью севшим. Созвонившись с хозяином, тот подтвердил, что телевизор ели показывал, и обговорив все детали, пришли к выводу, что ремонтировать телевизор нет смысла.
Вот такой ремонт. Хоть в результате работоспособного телевизора нет, но неисправность была найдена. Если будут вопросы, создавайте темы на форуме, буду рад ответить. Всем спасибо за внимание, и до скорых встреч в новых ремонтах.
Автор публикации
Горизонтальные линии на экране телевизора LG: исправление в течение нескольких минут
Независимо от возраста вашего телевизора LG, горизонтальные линии на экране могут быть серьезной неприятностью, которую нельзя игнорировать, если ее заметили, и ее необходимо устранить.
Многие люди просто выбрасывают свои телевизоры и покупают новые, но я здесь, чтобы сказать вам, что вам определенно не нужно этого делать — вы можете легко исправить горизонтальные линии на телевизоре LG, приложив немного ноу-хау и усилий.
Это руководство содержит все проверенные решения для этих горизонтальных линий и поможет вам восстановить работоспособность вашего телевизора, будь то OLED-телевизор LG или стандартный ЖК-телевизор.
Бесплатные загрузки для Lightroom и Ph…
Включите JavaScript
Бесплатные загрузки для Lightroom и Photoshop
Горизонтальные линии на экране телевизора LG Чтобы исправить горизонтальные линии на экране телевизора LG, проверьте все HDMI и сигнальные кабели надежно закреплены без окисления на их контактах, затем попробуйте сжать лицевую панель вашего телевизора рядом с горизонтальной линией на случай, если драйверы затвора ослабли. Наконец, попробуйте снять заднюю панель вашего LG и очистить контакты на ленте T-Con.
Узнайте, как выполнить эти исправления ниже, с подробными пошаговыми инструкциями для каждого исправления.
Я абсолютно уверен, что по крайней мере одно из этих исправлений вам подойдет, поэтому давайте начнем с более простых решений, прежде чем переходить к возможным аппаратным исправлениям.
1. Выключите и снова включите телевизор
При использовании современной электроники горизонтальные линии на телевизоре LG могут быть вызваны тем, что что-то застряло во флэш-памяти телевизора.
Выключение питания вашего телевизора устранит все проблемы с непостоянной памятью и перезагрузит вашу основную плату без потери ваших личных настроек.
Это быстро и безболезненно и не приведет к потере сохраненных настроек.
- Выключите телевизор и отсоедините его от сети.
- Удерживайте физическую кнопку питания на телевизоре не менее 15 секунд .
- Подождите не менее 30 минут , пока не разрядится остаточная мощность конденсаторов телевизора (которые способны хранить заряд в течение нескольких минут).
- Снова подключите телевизор и попробуйте включить его. Вы должны увидеть красный свет, если вы добились успеха.
Обязательно подождите полные 30 минут прежде чем снова подключить телевизор — вы будете удивлены, как долго компоненты вашего телевизора могут удерживать заряд, и вы хотите убедиться, что он полностью сброшен.
Хотя это кажется очень простым шагом, не упускайте его из виду, потому что в подавляющем большинстве случаев простой программный сброс устраняет большинство проблем.
Теперь у большинства людей телевизор починят, и он снова будет работать. Если это не вы, то у нас есть еще несколько основных исправлений, которые нужно попробовать, прежде чем переходить к аппаратным исправлениям.
2. Отсоедините кабели HDMI
Существует большая вероятность того, что плохо закрепленный кабель создает помехи сигнала, которые отображаются в виде горизонтальных линий, а также частая причина фиолетовых оттенков на телевизорах LG.
Возможные причины:
- Неисправный кабель HDMI с обрывом
- Поврежден порт HDMI со сломанными контактами
- Плохое соединение HDMI кабель и разъем не полностью контактируют
Чтобы проверить HDMI и другие кабели:
Если проблема не устранена, попробуйте использовать другой вход HDMI. Большинство телевизоров имеют 3 или 4 порта HDMI.
Если у вас есть один, который находится в другой части телевизора, лучше попробовать его, так как он должен иметь отдельное соединение с основной платой телевизора.
Подключите кабель HDMI к новому порту, запомните номер рядом с ним, затем выберите этот вход HDMI на телевизоре , используя кнопку Input или Source на пульте ДУ телевизора или Input или Кнопка меню на самом телевизоре.
Вы также можете попробовать удалить все внешние устройства, в том числе подключенные через Bluetooth и любые коаксиальные или сигнальные кабели, , чтобы к телевизору подключался только кабель питания .
Когда вы включаете телевизор, это означает, что экран будет черным, поскольку на него не поступает изображение, что может затруднить просмотр горизонтальных линий.
Откройте экранное меню, чтобы увидеть, остались ли горизонтальные линии. Если это так, это означает, что с внешними соединениями все в порядке и проблема связана с аппаратной частью вашего телевизора.
Если линии исчезли, попробуйте переподключить HDMI и другие кабели один за другим, пока не найдете поврежденный кабель, который необходимо заменить.
3. Убедитесь, что ваша стенная розетка правильно подает питание
Поскольку телевизоры с плоским экраном зависят от постоянного источника питания, колебания напряжения могут проявляться в виде несоответствий с подсветкой, что приводит к темным областям на вашем телевизоре. .
Если ваш телевизор включен, то вы знаете, что ваша стенная розетка подает питание, но вопрос в том, является ли оно постоянным, без колебаний и имеет ли оно достаточное напряжение.
Наиболее распространенной причиной низкого напряжения в настенных розетках являются неисправные устройства защиты от перенапряжений.
Если у вас нет стенда для тестирования настенных розеток, просто отключите телевизор от сети, удалите все устройства защиты от перенапряжений и попробуйте другое устройство, которое, как вы знаете, потребляет аналогичный ток . Проверьте, работает ли это так, как ожидалось.
Вы также можете подключить телевизор к другой настенной розетке, предпочтительно расположенной на другом конце комнаты от текущей розетки, опять же без каких-либо сетевых фильтров или потребительских удлинителей, которые вы могли бы использовать.
4. Попробуйте ручное обновление пикселей для OLED-телевизоров LG
Современные OLED-телевизоры LG запускают обновление пикселей по расписанию через регулярные промежутки времени, чтобы предотвратить остаточное изображение и застрявшие пиксели.
Это работает путем прокрутки горизонтальной полосы вниз по экрану, и этот процесс может помочь исправить любые горизонтальные линии, которые вы можете увидеть.
Чтобы инициировать ручное обновление пикселей на вашем OLED LG, перейдите в «Настройки» -> «Изображение» -> «Настройки панели OLED» -> «Обновление пикселей» .
Однако важно помнить, что запуск ручного обновления пикселей более одного раза подряд может негативно повлиять на пиковую яркость и цветопередачу вашего телевизора, поэтому убедитесь, что вы пробуете ручное обновление пикселей только один раз.
5. Обновите прошивку вашего телевизора
Известно, что проблемы с программным обеспечением и прошивкой вызывают проблемы с отображением на телевизорах LG.
Как и в случае с любым продуктом, вы должны убедиться, что прошивка вашего телевизора обновлена до последней версии, даже если она новая.
Смарт телевизоры LG поддерживают автообновление прошивки, но нельзя считать, что это включено у вас.
Чтобы проверить, включено ли автоматическое обновление прошивки / программного обеспечения на смарт-телевизоре LG:
- Нажмите кнопку Настройки на пульте дистанционного управления и перейдите к Все настройки .
- Нажмите Поддержка .
- Затем Обновление ПО .
- Примите любые положения и условия, которые могут появиться во всплывающем окне, затем включите Автообновление , если оно выключено.
- Вы также можете вручную проверить наличие обновлений здесь.
Для более старых телевизоров LG:
- Нажмите кнопку Настройки на пульте дистанционного управления и перейдите к Все настройки .
- Перейдите к General .
- Затем Об этом телевизоре .
- Проверить Автообновления включены, и используйте кнопку Проверить наличие обновлений , чтобы вручную проверить, используете ли вы самую последнюю версию встроенного ПО.
Для некоторых телевизоров LG необходимо обновить прошивку через USB. Для этого:
- Перейдите на сайт LG Software Drivers .
- Введите номер модели вашего телевизора и найдите его на сайте.
- Вставьте USB-накопитель в компьютер и создайте на нем папку с именем LG_DTV .
- Щелкните правой кнопкой мыши ZIP-файл прошивки на сайте LG и Извлеките все в папку на USB-накопителе.
- После завершения извлеките USB-накопитель.
- Вставьте USB-накопитель в USB-порт телевизора и включите его.
- Телевизор автоматически выполнит поиск созданной папки и должен отобразить ОБНОВЛЕНИЕ USB ГОТОВО.
- Выбрать Установить .
- Следуйте инструкциям на экране, затем выключите телевизор на 9 0015 10 секунд и снова включите питание, чтобы завершить обновление.
6. Восстановление заводских настроек телевизора LG
Возврат телевизора к заводским настройкам является более экстремальным шагом, так как при этом будут удалены все функции персонализации, загруженные приложения или подключенные устройства, но всегда стоит попробовать, когда другие методы не сработали.
Чтобы восстановить заводские настройки LG Smart TV:
- Нажмите кнопку Home на пульте дистанционного управления и перейдите к Все настройки .
- Затем Общий .
- И Система (или перейдите к следующему шагу для более старых моделей).
- Выберите Восстановить исходные настройки .
- Следуйте инструкциям на экране и нажмите Подтвердить .
- Введите свой PIN-код, который по умолчанию равен 0000 (четыре нуля) или 1234 для LG.
- Затем выберите Перезапустить во всплывающем окне.
Если у вас нет пульта, то для сброса настроек телевизора LG:
- Нажмите и удерживайте кнопку питания телевизора в течение 10 секунд , которая будет находиться под экраном сбоку.
- Используйте Громкость + или – или Канал + или – для перехода к Меню .
- Перейти к Все настройки .
- Затем Общий .
- И Сбросить .
- Следуйте инструкциям на экране и нажмите Подтвердить .
- Введите свой PIN-код, который по умолчанию равен 0000 (четыре нуля) или 1234 для LG.
- Затем выберите Перезапустить во всплывающем окне.
Если вы изменили PIN-код телевизора LG и не можете его вспомнить:
- Нажмите кнопку Home на пульте дистанционного управления и перейдите к Все настройки .
- Затем Поддержка .
- Перейдите к Расширенные настройки .
- Затем Безопасность .
- И Сброс пароля .
- На пульте дважды нажмите Channel Up , затем Канал вниз один раз , затем Канал вверх один раз .
- Положите 0313 в коробку.
- Затем 0000 .
- Затем выберите новый PIN-код, который вы сможете запомнить.
Это должно решить большинство проблем с горизонтальными линиями без необходимости вникать в аппаратные проблемы, но на тот случай, если у вас все еще есть проблема, вам, вероятно, придется открыть телевизор.
7. Проверьте контакты драйвера затвора
Драйверы строк или драйверы ворот расположены вдоль края панели вашего телевизора и запускают каждый ряд пикселей по очереди, начиная сверху.
При выходе из строя одного из этих драйверов затвора вы увидите тонкую черную горизонтальную линию на телевизоре для каждого вышедшего из строя драйвера.
Драйверы Gate подключены к панели телевизора ленточным кабелем, и контакт иногда может отходить. Они соединены на заводе, поэтому их нельзя заменить пользователем, но вы можете обнаружить, что сжатие боковых сторон вашего телевизора рядом с тонкой черной линией помогает решить эту проблему.
Для телевизоров с двухрядными драйверами черная линия будет охватывать только половину экрана, если она вышла из строя только с одной стороны.
Если на экране телевизора сплошная черная полоса, можно предположить, что у вас драйверы с одним рядом. Попробуйте сжать панель с обеих сторон, если вы не знаете, с какой стороны находится привод ворот.
Если это действительно решит проблему, откройте заднюю панель в соответствии с инструкциями, приведенными на следующем шаге, и наклейте ленту, чтобы прижать ленточный кабель.
Если проблема не устранена, то либо сам драйвер ворот неисправен и нуждается в замене, что, скорее всего, требует новой панели, либо есть вероятность проблемы с платой T-Con.
8. Снимите заднюю панель и переустановите кабель T-Con
Плата управления синхронизацией (T-Con) представляет собой небольшую печатную плату, которая управляет панелью вашего телевизора, преобразуя сигнал в изображение на экране. .
Он спрятан под задней панелью, за экраном, и является регулярным источником горизонтальных линий на телевизионных изображениях, поскольку он подключается к ЖК-панели / OLED-панели с помощью ленточных разъемов, которые могут отсоединиться.
Чтобы получить доступ к плате T-Con, необходимо снять заднюю панель. Если вы не уверены в этом, то сейчас самое время обратиться к специалисту.
В противном случае:
- Отключите телевизор от сети, нажмите и удерживайте кнопку питания и подождите не менее 30 минут. На плате питания есть большие конденсаторы для подсветки, которые могут удерживать заряд в течение длительного периода времени.
- Положите телевизор экраном вниз на большой стол или верстак. Убедитесь, что на рабочей поверхности нет ничего, что может поцарапать экран.
- Заземлитесь.
- Откройте телевизор, открутив винты на задней панели. Он должен разделиться на две части: переднюю и заднюю.
- Отодвиньте заднюю панель куда-нибудь в сторону и посмотрите на обнаруженные печатные платы.
- Вы увидите панель T-Con для перевода сигнала в телевизионную картинку, плату питания и плату материнской платы.
Или посмотрите видео ниже, как снять заднюю панель.
Расположение плат зависит от модели, но плату T-Con можно узнать по ленточным кабелям, соединяющим ее с панелью телевизора. Определите основные три платы, которые вы увидите на изображениях ниже.
Начните с того, что хорошенько все очистите, предпочтительно с помощью сжатого воздуха . Возможно, пыль в разъеме блокирует сигнал.
Затем вы сможете снять кабели, нажав на фиксирующую крышку вниз, после чего они легко отсоединится от платы. Не пытайтесь вытеснить их, предварительно не разблокировав.
Нажмите на фиксатор, чтобы снять ленточные кабели T-Con.После снятия ленточного кабеля осмотрите отдельные разъемы на концах кабелей и разъемы в разъеме. Вы ищете любые признаки коррозии, повреждения или пыли.
Контакты должны быть блестящего золотого или серебряного цвета. Если они тусклые и имеют шероховатый медный слой, это указывает на окисление, поэтому рекомендуется использовать новый кабель.
Кабель A T Con в хорошем состоянииХорошо очистите кабель и разъем сжатым воздухом, затем вставьте кабель обратно, установите заднюю панель на телевизор и включите его.
Если горизонтальные линии все еще остаются, велика вероятность того, что где-то на самой плате T-Con имеется неисправность.
Их можно заменить примерно за 30 долларов на eBay.
Чтобы получить правильную плату, запишите номер модели T-Con, указанный на наклейке на плате, и отправьте ее на eBay.
Проблемы с подключением T-Con обычно связаны с вертикальными линиями на экранах телевизоров, а не с горизонтальными линиями, но это стоит попробовать, если ни один из других шагов не помог вам.
9. Используйте ленту, чтобы заблокировать сигнал T-Con
Это может показаться немного хакерским подходом, но можно использовать небольшие кусочки непроводящей ленты, чтобы заблокировать отдельные контакты на Кабель T-Con .
Это блокирует «плохой» сигнал, проходящий через этот контакт, и фактически может очистить изображение.
Это работает, потому что кабель T-Con посылает тактовый сигнал через несколько контактов (обычно 8 контактов на кабель), и сбой любого из этих часов приводит к неправильной передаче сигнала и горизонтальным линиям на экране.
А с помощью двух кабелей, по одному на каждую сторону телевизора, вы можете использовать сигнал с рабочей стороны платы T-Con для замены ошибочных тактовых сигналов на другой стороне.
Это может занять некоторое время методом проб и ошибок, поэтому я рекомендую вам посмотреть видео ниже, чтобы хорошо продемонстрировать, как следовать этому подходу.
Поддержка и гарантия LG TVВы можете проверить информацию о гарантии непосредственно в LG.
К сожалению, гарантия обычно длится всего год, если вы еще не заплатили за ее продление.
Хотя вы вряд ли увидите горизонтальные линии на телевизоре LG младше одного года, это может произойти. Если да, вернуть телевизор по гарантии и отремонтировать .
Вы можете использовать сайт поддержки LG для диагностики вашей проблемы, но если вы находитесь на этом этапе, вам лучше позвонить им напрямую:
- 850-999-4934 или 843-243-0000 (Пн. –Вс., 8:00–21:00 по восточному поясному времени)
–Вс., 8:00–21:00 по восточному поясному времени)Вы также можете написать им напрямую или даже написать письмо президенту отдела обслуживания клиентов LG!
Даже если LG не починит ваш телевизор, они все равно могут предложить вам скидку на будущую модель, если вы будете приставать к ним достаточно сильно! Это всегда стоит попробовать по моему опыту.
Итак, как исправить горизонтальные линии на экране телевизора LG?Чтобы исправить горизонтальные линии на экране телевизора LG:
- Попробуйте переустановить HDMI и другие внешние кабели.
- Выключите и снова включите телевизор, чтобы очистить флэш-память.
- Проверьте источник питания на стабильное напряжение.
- Попробуйте вручную обновить пиксели для телевизоров LG OLED.
- Обновите прошивку вашего телевизора LG, если вы используете более старую модель.
- Сброс настроек телевизора.
- Вернуть по гарантии или отнести в мастерскую по ремонту телевизоров, если не хотите вскрывать.
- Проверьте контакты драйвера ворот и, возможно, приклейте их к панели.
- Переустановите кабель T-Con и, возможно, замените плату T-Con.
Если вам не удалось решить проблему с помощью описанных выше действий, вам следует обратиться в службу поддержки клиентов LG, которая может сообщить вам, могут ли они решить эту проблему.
Если нет, то вы можете обратиться к местному специалисту по ремонту телевизоров, но если они не смогут помочь, то, к сожалению, вам, скорее всего, придется приобрести новый телевизор.
Подробнее:
Исправление вертикальных линий на телевизоре LG
Темный полуэкран телевизора LG легко исправить
Исправление синего оттенка телевизора LG
Попробуйте исправить фиолетовые пятна на телевизоре LG
Это: Вертикальные линии на телевизоре LG FIRST
После нескольких месяцев владения телевизором LG на экране могут появиться вертикальные линии, которые, если их заметить, могут сильно раздражать.
Это особенно характерно для OLED-телевизоров LG, хотя может случиться и с LED-телевизорами, и, учитывая цену этих моделей, я знаю, что это может быть довольно пугающе.
Но исправить вертикальные линии LG OLED и вообще любые вертикальные линии на телевизоре LG вполне возможно, приложив немного усилий и ноу-хау.
В этом руководстве я рассмотрю все возможные решения, чтобы помочь вам восстановить работоспособность вашего телевизора.
Бесплатные загрузки для Lightroom и Ph…
Включите JavaScript
Бесплатные загрузки для Lightroom и Photoshop
Вертикальные линии на телевизоре LG Чтобы исправить вертикальные линии на телевизоре LG, проверьте все кабели HDMI и сигнальные кабели. надежно закреплены без окисления на их контактах, запустите ручное обновление пикселей для телевизоров LG OLED, затем выключите и снова включите телевизор, чтобы сбросить его, отключив его от розетки на 30 минут и удерживая кнопку питания телевизора в течение 15 секунд, прежде чем подключить его обратно.
Приведенное выше исправит вертикальные линии на вашем телевизоре почти во всех случаях, но прежде чем вы начнете открывать телевизор и смотреть аппаратные исправления, рекомендуется попробовать некоторые из более простых программных исправлений, как большинство людей обнаружат, что одно из этих простых решений решает их проблему с первого раза.
1. Выключите и снова включите телевизор
При использовании современной электроники вертикальные линии на вашем телевизоре LG могут быть вызваны тем, что что-то застряло во флэш-памяти вашего телевизора.
Выключение и выключение питания вашего телевизора устранит все проблемы с непостоянной памятью и сбросит основную плату без потери ваших личных настроек.
Это быстро и безболезненно и не приведет к потере сохраненных настроек.
- Выключите телевизор и отсоедините его от сети.
- Удерживайте физическую кнопку питания на телевизоре не менее 15 секунд .
- Подождите не менее 30 минут , пока не разрядится остаточная мощность конденсаторов телевизора (которые способны хранить заряд в течение нескольких минут).
- Снова подключите телевизор и попробуйте включить его. Вы должны увидеть красный свет, если вы добились успеха.
Обязательно подождите полные 30 минут прежде чем снова подключить телевизор — вы будете удивлены, как долго компоненты вашего телевизора могут удерживать заряд, и вы хотите убедиться, что он полностью сброшен.
Хотя это кажется очень простым шагом, не упускайте его из виду, потому что в подавляющем большинстве случаев простой программный сброс устраняет большинство проблем.
Теперь у большинства людей телевизор починят, и он снова будет работать. Если это не вы, то у нас есть еще несколько основных исправлений, которые нужно попробовать, прежде чем переходить к аппаратным исправлениям.
2. Отсоедините кабели HDMI
Существует большая вероятность того, что плохо закрепленный кабель создает помехи сигнала, которые отображаются в виде вертикальных линий, а также являются частой причиной появления горизонтальных линий на телевизорах LG.
Возможные причины:
- Неисправный кабель HDMI с обрывом
- Поврежден порт HDMI со сломанными контактами
- Плохое соединение HDMI кабель и разъем не полностью контактируют
Чтобы проверить HDMI и другие кабели:
Если проблема не устранена, попробуйте использовать другой вход HDMI. Большинство телевизоров имеют 3 или 4 порта HDMI.
Если у вас есть один, который находится в другой части телевизора, лучше попробовать его, так как он должен иметь отдельное соединение с основной платой телевизора.
Подключите кабель HDMI к новому порту, запомните номер рядом с ним, затем выберите этот вход HDMI на телевизоре , используя кнопку Input или Source на пульте ДУ телевизора или Input или Кнопка меню на самом телевизоре.
Вы также можете попробовать удалить все внешние устройства, в том числе подключенные через Bluetooth и любые коаксиальные или сигнальные кабели, , чтобы к телевизору подключался только кабель питания .
Когда вы включаете телевизор, это означает, что экран будет черным, поскольку на него не поступает изображение, что может затруднить просмотр вертикальных линий.
Откройте экранное меню, чтобы увидеть, остались ли вертикальные линии. Если это так, это означает, что с внешними соединениями все в порядке и проблема связана с аппаратной частью вашего телевизора.
Если линии исчезли, попробуйте переподключить HDMI и другие кабели один за другим, пока не найдете поврежденный кабель, который необходимо заменить.
3. Убедитесь, что ваша стенная розетка правильно подает питание
Поскольку телевизоры с плоским экраном зависят от постоянного источника питания, колебания напряжения могут проявляться в виде несоответствий с подсветкой, что приводит к темным областям на вашем телевизоре. .
Если ваш телевизор включен, то вы знаете, что ваша стенная розетка подает питание, но вопрос в том, является ли оно постоянным, без колебаний и имеет ли оно достаточное напряжение.
Наиболее распространенной причиной низкого напряжения в настенных розетках являются неисправные устройства защиты от перенапряжений.
Если у вас нет стенда для тестирования настенных розеток, просто отключите телевизор от сети, удалите все устройства защиты от перенапряжений и попробуйте другое устройство, которое, как вы знаете, потребляет аналогичный ток . Проверьте, работает ли это так, как ожидалось.
Вы также можете подключить телевизор к другой настенной розетке, предпочтительно расположенной на другом конце комнаты от текущей розетки, опять же без каких-либо сетевых фильтров или потребительских удлинителей, которые вы могли бы использовать.
4. Попробуйте ручное обновление пикселей для OLED-телевизоров LG
Современные OLED-телевизоры LG запускают обновление пикселей по расписанию через регулярные промежутки времени, чтобы предотвратить остаточное изображение и застрявшие пиксели.
Это работает путем прокрутки горизонтальной полосы вниз по экрану, и этот процесс может помочь исправить любые вертикальные линии, которые вы можете увидеть.
Чтобы запустить ручное обновление пикселей на вашем OLED LG, перейдите в Настройки -> Изображение -> Настройки панели OLED -> Обновление пикселей .
Однако важно помнить, что запуск ручного обновления пикселей более одного раза подряд может негативно повлиять на пиковую яркость и цветопередачу вашего телевизора, поэтому убедитесь, что вы пробуете ручное обновление пикселей только один раз.
5. Обновите прошивку вашего телевизора
Известно, что проблемы с программным обеспечением и прошивкой вызывают проблемы с отображением на телевизорах LG.
Как и в случае с любым продуктом, вы должны убедиться, что прошивка вашего телевизора обновлена до последней версии, даже если она новая.
Смарт телевизоры LG поддерживают автообновление прошивки, но нельзя считать, что это включено у вас.
Чтобы проверить, включено ли автоматическое обновление прошивки / программного обеспечения на смарт-телевизоре LG:
- Нажмите кнопку Настройки на пульте дистанционного управления и перейдите к Все настройки .
- Нажмите Поддержка .
- Затем Обновление ПО .
- Примите любые положения и условия, которые могут появиться во всплывающем окне, затем включите Автообновление , если оно выключено.
- Вы также можете вручную проверить наличие обновлений здесь.
Для более старых телевизоров LG:
- Нажмите кнопку Настройки на пульте дистанционного управления и перейдите к Все настройки .
- Перейдите к General .
- Затем Об этом телевизоре .
- Проверить Автообновления включены, и используйте кнопку Проверить наличие обновлений , чтобы вручную проверить, используете ли вы самую последнюю версию встроенного ПО.
Для некоторых телевизоров LG необходимо обновить прошивку через USB. Для этого:
- Перейдите на сайт LG Software Drivers .
- Введите номер модели вашего телевизора и найдите его на сайте.
- Вставьте USB-накопитель в компьютер и создайте на нем папку с именем LG_DTV .
- Щелкните правой кнопкой мыши ZIP-файл прошивки на сайте LG и Извлеките все в папку на USB-накопителе.
- После завершения извлеките USB-накопитель.
- Вставьте USB-накопитель в USB-порт телевизора и включите его.
- Телевизор автоматически выполнит поиск созданной папки и должен отобразить ОБНОВЛЕНИЕ USB ГОТОВО.
- Выбрать Установить .
- Следуйте инструкциям на экране, затем выключите телевизор на 9 0015 10 секунд и снова включите питание, чтобы завершить обновление.
6. Восстановление заводских настроек телевизора LG
Возврат телевизора к заводским настройкам является более экстремальным шагом, так как при этом будут удалены все функции персонализации, загруженные приложения или подключенные устройства, но всегда стоит попробовать, когда другие методы не сработали.
Чтобы восстановить заводские настройки LG Smart TV:
- Нажмите кнопку Home на пульте дистанционного управления и перейдите к Все настройки .
- Затем Общий .
- И Система (или перейдите к следующему шагу для более старых моделей).
- Выберите Восстановить исходные настройки .
- Следуйте инструкциям на экране и нажмите Подтвердить .
- Введите свой PIN-код, который по умолчанию равен 0000 (четыре нуля) или 1234 для LG.
- Затем выберите Перезапустить во всплывающем окне.
Если ваш пульт LG не работает , то для сброса настроек телевизора LG:
- Нажмите и удерживайте кнопку питания телевизора в течение 10 секунд , которая будет находиться под экраном сбоку.
- Используйте Громкость + или – или Канал + или – для перехода к Меню .
- Перейти к Все настройки .
- Затем Общий .
- И Сбросить .
- Следуйте инструкциям на экране и нажмите Подтвердить .
- Введите свой PIN-код, который по умолчанию равен 0000 (четыре нуля) или 1234 для LG.
- Затем выберите Перезапустить во всплывающем окне.
Если вы изменили PIN-код телевизора LG и не можете его вспомнить:
- Нажмите кнопку Home на пульте дистанционного управления и перейдите к Все настройки .
- Затем Поддержка .
- Перейдите к Расширенные настройки .
- Затем Безопасность .
- И Сброс пароля .
- На пульте дважды нажмите Channel Up , затем Канал вниз один раз , затем Канал вверх один раз .
- Положите 0313 в коробку.
- Затем 0000 .
- Затем выберите новый PIN-код, который вы сможете запомнить.
Это должно решить большинство проблем с вертикальными линиями без необходимости вникать в аппаратные проблемы, но на тот случай, если у вас все еще есть проблема, вам, вероятно, придется открыть свой телевизор.
7. Попробуйте покачать кабель T-Con
Плата управления синхронизацией (T-Con) представляет собой небольшую печатную плату, которая управляет панелью вашего телевизора, преобразуя сигнал в изображение на экране.
Он спрятан под задней панелью, за экраном, и является постоянным источником вертикальных линий на телевизионных изображениях, поскольку он подключается к ЖК-панели / OLED-панели с помощью ленточных разъемов, которые могут отсоединиться.
Чтобы получить доступ к плате T-Con, необходимо снять заднюю панель. Если вы не уверены в этом, то сейчас самое время привлечь эксперта.
В противном случае:
- Отключите телевизор от сети, нажмите и удерживайте кнопку питания и подождите не менее 30 минут. На плате питания есть большие конденсаторы для подсветки, которые могут удерживать заряд в течение длительного периода времени.
- Положите телевизор экраном вниз на большой стол или верстак. Убедитесь, что на рабочей поверхности нет ничего, что может поцарапать экран.
- Заземлитесь.
- Откройте телевизор, открутив винты на задней панели. Он должен разделиться на две части: переднюю и заднюю.
- Отодвиньте заднюю панель куда-нибудь в сторону и осмотрите обнаруженные печатные платы.
- Вы увидите панель T-Con для перевода сигнала в телевизионную картинку, плату питания и плату материнской платы.
Вы можете посмотреть видео ниже, чтобы узнать, как открыть заднюю панель телевизора LG.
Расположение плат, их точные формы и размеры зависят от модели, но плату T-Con можно узнать по ленточным кабелям, соединяющим ее с панелью телевизора.
Определите основные три платы, которые вы увидите на изображениях ниже.
Начните с того, что хорошенько все очистите, предпочтительно с помощью сжатого воздуха . Возможно, пыль в разъеме блокирует сигнал.
Затем вы сможете снять кабели, нажав на фиксирующую крышку вниз, после чего они легко отсоединится от платы. Не пытайтесь вытеснить их, предварительно не разблокировав.
Нажмите на фиксатор, чтобы снять ленточные кабели T-Con.После снятия ленточного кабеля осмотрите отдельные разъемы на концах кабелей и разъемы в разъеме. Вы ищете любые признаки коррозии, повреждения или пыли.
Контакты должны быть блестящего золотого или серебряного цвета. Если они тусклые и имеют шероховатый медный слой, это указывает на окисление, поэтому рекомендуется использовать новый кабель.
Кабель T-Con в хорошем состоянии Хорошо очистите кабель и разъем сжатым воздухом, затем вставьте кабель обратно, установите заднюю панель на телевизор и включите его.
Если вертикальные линии все еще остаются, возможно, где-то на самой плате T-Con имеется неисправность. Их можно заменить примерно за 30 долларов на eBay.
Чтобы получить правильную плату, запишите номер модели T-Con, указанный на наклейке на плате, и отправьте ее на eBay.
8. Используйте ленту, чтобы заблокировать сигнал T-Con
Это может показаться немного хакерским подходом, но можно использовать небольшие кусочки непроводящей ленты, чтобы заблокировать отдельные контакты на Кабель T-Con .
Это блокирует «плохой» сигнал, проходящий через этот контакт, и фактически может очистить изображение.
Это работает, потому что кабель T-Con посылает тактовый сигнал через несколько контактов (обычно 8 контактов на кабель), и сбой любого из этих часов приводит к неправильной передаче сигнала и вертикальным линиям на экране.
А с помощью двух кабелей, по одному на каждую сторону телевизора, вы можете использовать сигнал с рабочей стороны платы T-Con для замены ошибочных тактовых сигналов на другой стороне.
Это может занять некоторое время методом проб и ошибок, поэтому я рекомендую вам посмотреть видео ниже, чтобы хорошо продемонстрировать, как следовать этому подходу.
Поддержка и гарантия LG TVВы можете проверить информацию о гарантии непосредственно в LG.
К сожалению, гарантия обычно длится всего год, если вы еще не заплатили за ее продление.
Хотя вы вряд ли увидите вертикальные линии на телевизоре LG младше одного года, это может произойти. Если это так, верните телевизор по гарантии и отремонтируйте его .
Вы можете использовать сайт поддержки LG, чтобы помочь диагностировать проблему, но если вы находитесь на этом этапе, вам лучше позвонить им напрямую:
- 850-999-4934 или 843-243-0000 (пн.–вс., 8:00–21:00 по восточному поясному времени)
. Вы также можете отправить электронное письмо напрямую или даже президенту отдела обслуживания клиентов LG!
Даже если LG не починит ваш телевизор, они все равно могут предложить вам скидку на будущую модель, если вы будете приставать к ним достаточно сильно! Это всегда стоит попробовать по моему опыту.
Итак, как исправить вертикальные линии на экране телевизора LG?
Чтобы исправить вертикальные линии на телевизоре LG:
- Выключите и снова включите телевизор, чтобы очистить флэш-память.
- Попробуйте переподключить HDMI и другие внешние кабели.
- Проверьте источник питания на стабильное напряжение.
- Попробуйте вручную обновить пиксели для телевизоров LG OLED.
- Обновите прошивку вашего телевизора LG, если вы используете более старую модель.
- Сброс настроек телевизора.
- Верните по гарантии или отнесите в мастерскую по ремонту телевизоров, если не хотите его вскрывать.
- Переустановите кабель T-Con и, возможно, замените плату T-Con.
- Используйте ленту, чтобы заблокировать тактовые сигналы на одной стороне T-Con.
Если вам не удалось решить проблему с помощью описанных выше действий, вам следует обратиться в службу поддержки клиентов LG, которая может сообщить вам, могут ли они решить эту проблему.
