Электропроводка в деревянном доме своими руками: схема, пошаговая инструкция

Качественно выполненная схема электропроводки в частном доме, помимо выполнения поставленного функционала обязана также обеспечивать высокий уровень безопасности для всех, кто находится в помещении, проживает, в частности для владельца объекта. Чтобы гарантировать все эти параметры, потребуется привлекать к работе специалистов, электропроводка в деревянном доме, для которых является основной сферой деятельности. Второй вариант это выполнить все операции своими руками, сведя к минимуму затраты времени, усилий, материалов, различного рода ресурсов. Но, когда принято решение не использовать мастеров, нужно принять во внимание, что разводка электропроводки в частном доме потребует соблюдения всех правил монтажных и строительных работ.

Комплекс работ по укладке электропроводки

Чтобы свести воедино все операции, которые включает в себя электропроводка в деревянном доме своими руками, пошаговая инструкция представлена в полном объеме, стоит рассмотреть детальную последовательность, согласно ей и выполняются работы:

• Проектировочные операции, в составе которых выполняется анализ параметров мощности установленного оборудования, используемых электрических механизмов
• Подбирается кабельная продукция, электронная аппаратура, производится расчет монтажных элементов по заблаговременно отмеченной нагрузке, на расчетном периоде.
• В помещение дома подсоединяется вводный выключатель автоматического типа, а также обязательного электрического счетчика, монтируется распределительное оборудование, специальный щит.
• Прокладывается комплект кабелей, осуществляется последующая их разводка по намеченным точкам, согласно предварительно составленного проектного плана.
• На последующем этапе работ устанавливается необходимое количество выключателей, розеток, осветительной и прочей аппаратуры.
• Монтируется обязательный комплект элементов заземления, УЗО и прочих элементов систем защиты, актуальной при обслуживании потребителей.
• На конечной стадии выполнения работ проводятся испытания, проверка работоспособности оборудования, всех систем, анализ функционирования агрегатов, кабелей, правильность выполнения подводки.

Важно! Проектировочные работы выполняются самостоятельно либо с привлечением специалистов. Наиболее актуальным и правильным выбором станет второй вариант, а именно работа со специалистами, для чего необходимо точно знать расценки на монтаж электропроводки в частном доме.

Проектирование конструкции

На этапе проектировочных работ отдельное внимание уделяется анализу возможных нагрузок, которые на себя принимает конструкция, каждый отдельный элемент в процессе эксплуатации. Подбирается тип выключателя исходя из необходимости последующего использования, что, следовательно, характеризуется регламентов стандартов. Обязательно в расчет принимается количество и наименование установленного оборудования в помещениях, возможность их последующего совместного использования и качественного функционирования. Обязательно выполняется анализ перегрузок при последующей работе, что вызывает необходимость корректного выполнения работ по проектировке систем.

Выбор системы электропитания

Когда выполняется электропроводка в доме своими руками пошагово, важно пристальное внимание уделить вопросам выбора вводного кабеля. Главным параметром в данном случае является анализ максимальной мощности системы электропитания. Меняется весь комплект установленных кабелей, увеличивается до требуемых параметров номинал выключателей. На следующем этапе осуществляется замена вводного кабеля, в котором важно правильно рассчитать его сечение. При недостаточном сечении, подаче на оборудование большой нагрузки, осуществляется возгорание, которое приведет к неисправности системы и при этом потребует пересмотра всей электрической системы. Вместе с заменой вводного кабеля электропроводка в доме требуется монтажа электрического счетчика, его последующее опломбирование.

Монтаж электропроводки в деревянном доме своими руками, в частности, монтаж в систему вводного выключателя предусматривает обеспечение защиты групповых автоматов на случай короткого замыкания, возникшего в системе. Но важно выполнить настройку электропитания таким образом, чтобы при максимально возможной нагрузке она работала качественно и без сбоев. Если же объект запитан от сети трехфазного типа, устанавливается соответствующий выключатель. Когда необходимо оборудовать однофазную сеть, электропроводка в частном доме предусматривает включение одно либо двухполюсного элементов.

Порядок, который предусматривает электропроводка в деревянном доме своими руками, включает обязательный монтаж выключателя после счетчика. Как вариант, можно попробовать установить агрегат до счетчика, но обязательно на данном этапе опломбировать последний. Устанавливаются вводной автомат, система УЗО в щиток, при этом металлический корпус дополнительно заземляется. Аппаратура монтируется на рейку, монтаж проводится в полном соответствии с существующей схемой.

Важно: желательно распределить розетки и выключатели равномерно на одинаковом расстоянии друг от друга, для чего правильно выполняется просчет нагрузок.

Прокладка кабеля в деревянном доме

Электропроводка в доме своими руками (кабель) прокладывается следующим образом:

• Перед  началом выполнения работ обязательно следует определиться с выбором и монтажом трассы осуществляется установок распределительной коробки, распределяются последующие места для монтажа розеток и прочего оборудования, выключателей. Обязательно отдельно рассчитывается место под монтаж осветительных приборов.
• Прокладка в металлический рукав либо трубу осуществляется в том случае, когда планируется осуществить полную обшивку стен и наличие выходящей проводки станет визуально непривлекательным элементом. Пластиковую гофротрубу в данном случае нельзя использовать, в противном случае возможно ее повреждение, выход из строя в результате механического воздействия. Гофротруба может также возгореться, что, правда, возникает в исключительных случаях.
• Готовится кабельная трасса, мастер также выполняет штробы. Относительно мест соединения элементов используются специальные распределительные коробы, с расчетом, что может быть получен легкий доступ к кабелю даже после выполнения обшивки стен.
• Электропроводка в деревянном доме, правила которой обусловлены нормами безопасности, требуют проходки через стены, посредством использования металлических гильз с установленными в конструкции заглушками. При необходимости монтажа розеток, подлежат монтажу гильзы несколько иного типа.
• Трубы подбираются строго с тем условием, что внутренний диаметр конструкции заполняется в пределах не более чем 40%. Оптимальным решением станут медные трубы, которые хоть и не отличаются дешевизной и доступностью, но тем не менее отлично поддаются гибке, отлично обрабатываются их срезы. В данном случае срезы чистятся и шлифуются, что делается аккуратно, не деформируя конструкцию. Металлорука

Схема проводки в частном доме

Схема проводки электричества в доме – это первое, на что стоит обратить внимание перед началом электромонтажных работ. Монтаж проводки станет намного легче, если под рукой будет схема подключения электропроводки в доме.

Назначение электропроводки в двухэтажном доме

Схема проводки в частном доме в первую очередь необходима для того, чтобы составить список расходных материалов. С ее помощью можно подсчитать длину провода, количество розеток и выключателей, распределительных коробок, обозначить места разметки.

Также схема проводки электричества в доме нужна для того, чтобы определить место установки счетчиков и распределительного щита.

Подключение и монтаж электропроводки

Подключить электроэнергию к участку, где будет строиться двухэтажный дом, это один из начальных этапов покупки участка. Типовая схема электропроводки частного дома предусматривает обязательное подписание договора с электроснабжающей организацией. Этот пункт является необходимым, так как в договоре указывается способ электроснабжения, схема ввода электричества в дом и выделенная мощность.

После того как этап подписания такого договора пройден, приступаем к следующему этапу – монтаж. Схема проводки в частном доме делит монтаж проводки на следующие этапы:

1. Черновой монтаж электропроводки. На этом этапе обычно проводится демонтаж перекрытия, размывка поверхностей, уборка пыли, вывоз мусора. На этапе чернового монтажа составляется схема проводки электричества в доме, расчет необходимого количества материалов, составление сметы, монтаж и установка.
2. После окончания черновых работ приступают к отделке помещений и проведению чистового монтажа. Этот этап является завершающим и включает в себя: установку фурнитуры, светильников, датчиков движения и др.

Типовая схема электропроводки частного дома предусматривает и стоимость выполнения монтажа проводки.

Очень хорошим вариантом оснащения двухэтажного дома электросетью считается монтаж проводки при помощи изоляторов. Этот метод характеризуется высокой прочностью. При усадке дома, проводам ничего не навредит.

По завершении строительства этот метод позволяет быстро определить расположение всех электрических точек. А главное, легкий доступ к замене всех выключателей и розеток в доме.

Схема электропроводки в частном доме

Схема проводки в частном доме состоит из следующих частей:

• электрический щиток. Выполняет распределительную и защитную функцию и является главным элементом электропроводки. Расположение щитка должно соответствовать нормативным документам и должен быть обеспечен легкий и беспрепятственный способ доступа к нему. Электрощиток нельзя устанавливать в тех помещениях, где возможна утечка воды, потому что электрическая схема проводки в доме должна быть защищена.
• Электрические сети, которые отходят от щитка. Схема электропроводки двухэтажного дома предусматривает такие виды сетей, как кабель и провод. Провода в двухэтажном доме можно провести как скрытым, так и открытым способом.
• Электроустановочные изделия. К ним схема проводки в частном доме относит розетки, выключатели и крепежные элементы. Схема проводки в частном доме – это способ управления нагрузкой. Ее конфигурация зависит от количества потребителей и их расположения, от способов управления ими и защиты каждого из них.
• Расчет нагрузок. Нужно корректно подходить к выбору типа и сечения кабеля и лучше воспользоваться услугами специалиста, который проведет профессиональный расчет.

Схема проводки в частном доме бывает таких видов: открытая проводка, скрытая проводка, ретро и электропроводка в деревянном доме.

Обязательно нужно соблюдать меры безопасности при проведении электропроводки в двухэтажном доме. Типовая схема электропроводки частного дома предусматривает, что при монтаже проводки нельзя оставлять участки со старой проводкой, так как в дальнейшем она может повлиять на нормальное функционирование новой. Все соединения проводки устанавливаются в специальных коробках, что облегчит доступ к ним в случае необходимости замены.

Все открытые части проводки, которые могут оказаться под напряжением необходимо заземлить. Если проводка устанавливается в помещении с повышенной влажностью, нужно использовать развязывающий трансформатор, благодаря нему риск поражения электротоком сводится к минимуму.

Безопасность в данном случае — самое главное, потому нужно внимательно подходить к выбору проводов, розеток и других приборов.

От качества приборов и от внимательного отношения к процессу проведения проводки зависит безопасность.

Разводка электропроводки своими руками — как сделать в квартире или доме, схемы +видео

При любом ремонте в квартире, частном доме или на даче, а также поломке любого элемента электропроводки нужно в точности знать, где проходят провода. В противном случае это может привести к дополнительным проблемам, связанным с поиском замаскированных в стене электрических кабелей или что ещё хуже попаданию инструмента в провод под напряжением. В таком случае желательно иметь схему проводки.

Но как часто это бывает, её нет под рукой, так как при покупке собственного жилья никто не интересуется о данной документации. Поэтому, желательно разбираться в различных вариантах электроснабжения, так как в многоквартирных постройках они стандартные.

Варианты соединения проводов

Человек, понимающий что его ожидает в процессе самостоятельного составления схемы электропроводки или непосредственно выполняющий работы по установке розеток, выключателей и источников света в собственной квартире своими руками должен знать основные способы, которыми соединяются электрические цепи.

1. При последовательном соединении элементов цепей, каждое последующее устройство следует за предыдущим без использования узловых соединений. Ярким тому примером может считаться всем знакомая гирлянда на ёлке, светодиоды которой располагаются на одном кабеле. Однако такая схема обладает весомым недостатком – при выходе из строя одного элемента отключаются все остальные потребители цепи.
2. Параллельная схема подключения не предусматривает соединение электрических элементов между собой, а группирует их в два узла. При этом, в случае поломки любого элемента, все остальные потребители остаются в рабочем состоянии.
3. При смешанном способе, один участок цепи включает сразу несколько вариантов соединений элементов как последовательно, так и параллельно.

Если домовладелец совершенно не разбирается в сфере обустройства электрических цепей, то все монтажные работы в квартире лучше доверить профессиональным электрикам, которые в сжатые сроки составят чёткий план, включающий в себя даже мельчайшие подробности, что позволит сэкономить на закупке расходных материалов.

Видео: схема прокладки кабеля в доме

Как выполняется разводка электропроводки

Выбор схемы должен происходить с полным осознанием дела. В первую очередь — это обусловлено правилами безопасности пользования электрическими цепями. На сегодня есть три основных варианта разводки.

1. Самым популярным способом прокладки проводки является подключение всех составляющих элементов сети при помощи распределительных коробов. Такая схема предусматривает монтаж щитка на лестничной площадке в специально обустроенной нише, а не в жилом помещении. В щитке располагают прибор контроля потребляемого электричества и несколько пакетников. Ввод электричества в квартиру выполняется посредством кабеля, разводка которого по комнатам осуществляется с помощью распределительных коробов.
2. Схема разводки способом «Звезда» подразумевает, чтобы каждый элемент подключался отдельной линией, подсоединённой, непосредственно в щиток через автоматический тумблер. При такой разводке в значительной мере увеличивается расход проводов, физические работы и стоимость проекта в целом. НоÉ оценив все достоинства и недостатки, становится ясно, что все затраты оправданы, так как, система предоставляет возможность полностью контролировать каждый потребитель отдельно.
3. Сходной с предыдущим вариантом разводки электропроводки является схема – «Шлейф». В таком варианте есть только одна отличительная особенность, которая заключается в подключении к одному кабелю нескольких потребителей. Благодаря этому уменьшается объем монтажных работ и расходных материалов, что приводит к снижению себестоимости проекта.

В большинстве случаев схема проводки предусматривает комбинацию одновременно нескольких способов прокладки кабелей. При этом очень важно продумать всё до мелочей, чтобы в конечном результате достичь максимальной эффективности и безопасности электрической цепи.

Стандартная схема

Все идеи по обустройству электрических цепей перед началом монтажных работ желательно воплотить в детальной схеме, выложенной на листе бумаги. При этом важно учесть планировку каждого отдельно взятого помещения, что позволит посчитать количество распределительных групп и элементов электросети. Для удобства каждую группу можно выполнить отдельной схемой.

Из практики было выявлено, что максимальная эффективность разводки достигается путём объединения источников потребления в несколько групп, каждая из которых подключается на отдельный автоматический пакетник. Благодаря такому техническому решению облегчается дальнейший ремонт и обслуживания электрической сети без необходимости обесточивать всю квартиру. Помимо этого подключение всех потребителей на одну линию, возможно, только при наличии кабеля с большим сечением, который в состоянии выдерживать повышенную нагрузку, возникающую при одновременном включении всех электрических приборов в квартире.

При размещении щитка непосредственно в жилом помещении появляется возможность подключения электроприборов к отдельным автоматам. Это в значительной мере повышает эффективность и безопасность использовании электрической сети. Но, в таком случае, почему такая схема не нашла широкого распространения? Всё достаточно просто – такой вариант подключения приборов в сеть переменного тока в значительной степени увеличивает затраты на воплощение проекта. Поэтому выполняют разделение потребителей по следующим группам:

• осветительная группа жилых помещений и коридора;
• подача электричества в комнаты;
• электроснабжение в кухне и коридоре;
• подача света и электричества в санузел и ванную комнату. При этом данная группа подразумевает повышенную опасность из-за постоянно высокой влажности;
• если кухня оборудована электроплитой, то её подключение также должно выполняться отдельно.

Для обеспечения максимальной безопасности электроустановок каждая группа должна снабжаться УЗО — специальным защитным устройством, которое является не чем иным, как дифференциальным разрывателем цепи при максимальных значениях тока. Также такими защитными приборами необходимо оснащать проводку в санузле и на кухне.

После окончательного формирования основных групп, нужно распределить в каких местах будут расставлены потребители, такие как электрическая плита, нагреватель воды, кондиционер и т. д. На следующем этапе выполняют разметку установки выключателей, распределительных коробов, светильников и розеток. При этом все элементы нужно внести в схему разводки электропроводки, исходя из которой, можно рассчитать количество проводов.

Очень важно, чтобы принципиальная схема разводки электричества была составлена в нескольких экземплярах, один из которых нужно сохранить на будущее. После того как все мелочи будут учтены, можно составить подробный чистовой чертёж в соответствии с точным планом каждого помещения.

Все точки установки электрических элементов проставляются на схеме в соответствии с общепринятой системой обозначений и соединяются линиями, обозначающими провода. Для улучшения читабельности схемы разные группы проводов желательно обозначать разными цветами.

Схема в обязательном порядке должна включать в себя все размеры помещений, расстояния от электрощита до розеток, выключателей и источников освещения и т.д. Такой подробный план позволит в максимально сжатые сроки качественно провести монтажные работы и расчёт всех необходимых расходных материалов, что даст возможность распланировать расходы.

Видео: схема электрической разводки в квартире

Основные требования, предъявляемые к электрическим схемам

Чтобы правильно сделать схему разводки электропроводки квартиры, следует знать некоторые важные требования, предъявляемые к прокладке проводов в жилых домах.

1. Ванная комната не снабжается розетками, кроме одной подключённой, посредством трансформатора для включения приборов низкого напряжения, таких как электробритва.
2. Недопустимо подключение заземления розетки к нулевому выводу. Также категорически запрещено заземлять элементы проводки на батарею или водопровод. Это небезопасно для жильцов квартиры.
3. Если на кухне установлена плита, подключаемая в сеть переменного тока или другие мощные потребители, то основной автомат должен быть большого номинала, чтобы не происходило ложных срабатываний.
4. Прокладка проводов должна, выполняться только в вертикальном или горизонтальном направлении.
5. Изменение направленности проводки может привести к риску попадания гвоздём или дрелью в провод под напряжением во время ремонта. Также недопустимо пересечение кабелей.
6. Важно чтобы электрические провода проходили на 15 см расстоянии от поверхности пола или потолка, а также оконных и дверных рам и внешних углов помещения.
7. Расстояние от труб отопления или водопровода не должно быть меньше 3 см. Проводка к розетке должна подходить с нижней части, в то время как к выключателю с верхней стороны.

Желательно, чтобы все розетки и выключатели, устанавливаемые своими руками, располагались на одном уровне. Так, для розеток приемлемая высота от пола составляет 30 см, тогда как для выключателей отступают от 80 см до 1 м. Естественно, при необходимости эти параметры можно изменять под потребности жильцов квартиры.

Как сделать разводку проводов своими руками

Для прокладки электропроводов в квартире нужно чётко следовать подготовленной схеме. При этом существует определённая последовательность проведения подобных работ своими руками.

1. В новых панельных многоэтажках строителями проделываются особые каналы, в которые в дальнейшем укладывают провода. Но, если штробирование не было выполнено, то придётся сделать всё своими руками с помощью перфоратора.
2. На стенах под штробы наносится разметка, чтобы к розеткам провод подходил в горизонтальном положении на одном уровне.
3. Штробы, подходящие к выключателям, идут вертикально от места установки прибора к потолку, не доходя до последнего на 150 мм. Затем провода укладываются в горизонтальную канавку, проложенную к электрическому щитку. Глубина штроб должна варьироваться от 15 до 20 мм.
4. В месте установки розетки устанавливается подрозетник.
5. Провода закрепляются в штробах с помощью алебастра или пластиковых хомутов.

Для правильного соединения проводов использует три различных метода – с помощью клемм, пайкой или скрутками, что можно просмотреть на видео. Первые два считаются наиболее эффективными в применении, поскольку считаются самыми надёжными и обладают высокой степенью безопасности, хотя их сложнее сделать своими руками.

Видео: монтаж электрической проводки

Какие провода выбрать

Чтобы правильно сделать электропроводку в квартире, нужно купить подходящие провода. При этом медный кабель считается лучшим при разводке по той простой причине, что обладает максимальной гибкостью, менее ломкий и имеет высокую проводимость тока. Также его удобнее монтировать в отличие от аналога из алюминия.

В квартирах в большинстве случаев прокладывают провода с двумя или тремя жилами с сечением 2,5–3 квадратных мм под розетки и 1,5 под выключатели и светильники. Для более мощных потребителей прокладывается отдельная линия с проводами более 3 мм квадратных, что позволит им не перегреваться.

Схема электропроводки вполне может быть составлена и воплощена в жизнь самостоятельно. Но ответственность за качество её работы и безопасность жильцов будет лежать на человеке, который проводил монтажные работы. Поэтому хотя бы минимальные познания в этой сфере приветствуются.

Видео: как правильно подобрать сечение кабеля

Пошаговая инструкция проведения электропроводки в деревянном доме своими руками

Электрическая прокладка проводки в деревянном доме своими руками трудоемкая и достаточно сложная работа, которая требует мастерства и солидных теоретических знаний. Идеальным решением будет зарезервировать место под электрические кабели еще на этапе закладки фундамента, тогда действительно есть возможность соблюсти все правила, сделать эффективную и безопасную сеть. А вот если дом уже построен и нет возможности продумать все заранее, то лучше обратится к специалистам и у них узнать, как сделать разводку электропроводки в доме своими руками. Компания «Электромонтаж ПРО» имеет богатый опыт в работах связанных с электричеством. Следовательно, мы можем помочь вам в составлении схемы проводки в деревянном доме своими руками. Звоните: +7 499 955-56-52.

Схемы проведения проводки в доме своими руками

Своими руками в частном деревянном доме можно осуществить монтаж электропроводки несколькими способами:

1. скрытый монтаж;
2. открытый в гофрированных трубах;
3. открытый в кабель-каналах;
4. проводка открытым кабелем;

Остановимся подробнее на каждом из них, дабы разобраться в деталях того, как сделать проводку в каркасном доме своими руками.

Скрытая проводка стальными трубами в деревянном доме своими руками

Данный способ при монтаже проводки своими руками в частном доме является самым надежным. Главным его отличием является помещение проводов в металлические трубы (в основном они выполнены из стали). Последние убираются под обшивку, тем самым их становится не видно. Далее начинается работа по установке щитка, коробок для розеток или выключателей и т. п. После чего следует позаботиться о заземлении, и лишь затем затянуть кабель в трубы и запаять концы. И уже в последнюю очередь осуществляется разделка проводов и проверка системы.

Основные требования к скрытой проводке стальными трубами:

• изнутри все трубы должны быть покрашены или оцинкованы;
• проводке не должно быть тесно — оптимально, чтобы свободное от кабеля место составляло больше 50%;
• труба монтируется под небольшим углом к плоскости пола;
• соединение стыков проводится с уплотнением — на практике используются специальные пластиковые заглушки.

Если какие-то моменты остались непонятны, то всегда можно посмотреть видео о проводке электричества в дом своими руками или позвонить по телефону +7 495 240-91-98.

Открытая проводка гофрированными трубами в частном деревянном доме своими руками

Если эстетический вид помещения не играет решающей роли или стены настолько неровные, что другие способы монтажа исключены, можно сделать своими руками открытую проводку в деревянном доме гофрированными трубами. Производятся они из негорючего пластика и специальными стяжками (клипсами) крепятся вдоль стены.

Во-первых, обязательно сделайте точный расчет перед началом работ с электропроводкой в частном доме своими руками. Во-вторых, наметьте места крепления труб к стенам (потолку) и проделайте необходимые отверстия. В-третьих, нарезку труб и кабеля осуществляйте с запасом в 10 см. В-четвертых, проложите трубы и кабель, а затем закрепите их скобами. В-пятых, завершите все работы коммутацией проводов, установкой выключателей и розеток, проверкой смонтированной системы и подключением электроприборов.

Открытый монтаж электропроводки в деревянном доме своими руками: проводка в кабель-каналах

Пожалуй, этот способ провести электропроводку в каркасном загородном доме своими руками можно назвать самым популярным и, к тому же, недорогим — по наблюдению специалистов «Электромонтаж ПРО». В нем провода помещаются в специальные узкие коробки. У них достаточно эстетичный вид, они легко монтируются вдоль любой стены, например оштукатуренной или деревянной. К плюсам данного способа относят аккуратный внешний вид помещения и относительную дешевизну материалов. Кроме того, заменить поврежденный участок не составит труда, ведь все на виду.

Основные этапы прокладки проводов в кабель-каналах:

1. составление подробной схемы электропроводки в частном загородном доме своими руками, закупка материалов;
2. монтаж нижней части коробки, которая служит негорючей прокладкой между проводом и стеной;
3. закладка проводов;
4. монтаж верхней части канала, закрывающей провод;
5. проверка системы, подключение электроприборов.

Как провести своими руками проводку в доме открытым кабелем?

При соблюдении определенных норм возможна электрификация дома открытым кабелем. Принцип прокладки такой же, как у остальных видов открытого монтажа, однако требования к материалам более жесткие. Именно поэтому перед тем как приступить к составлению схемы проводки в квартире своими руками, обратите особое внимание на эти требования. Сам электрокабель должен быть достаточно толстый, прочный, с хорошей изоляцией, под него делается специальная негорючая прокладка, которая исключит непосредственное соприкосновение кабеля с потолком и стенами. По правилам он должен находиться не менее чем в 1 см от стены, поэтому электрокабель обычно крепят на изолирующих фарфоровых роликах. Этот вид монтажа также используется при проводке в гараже своими руками, о чем свидетельствуют схемы.

Инструкция о том, как провести проводку в доме своими руками на видео

Для вашего удобства компания «Электромонтаж ПРО» предлагает посмотреть пошаговую инструкцию, как провести проводку электричества в доме своими руками на видео.

Сравнение типов проводки в частном доме при монтаже своими руками

Давайте сравним два основных способа прокладки электрики (наглядно это можно будет увидеть в видео о том, как провести проводку в доме своими руками).

1. Скрытый тип с соблюдением всех необходимых мер предосторожности обходится дороже, но считается более надежным.
2. Открытый способ менее трудоемкий, однако приходится прилагать усилия, чтобы придать эстетический вид помещению.
3. При необходимости заменить часть проводки скрытый способ монтажа вызовет значительные затруднения.

Хозяин, бюджет которого не ограничен, возможно, выберет скрытый монтаж, тщательно распланировав прокладку электросети еще на этапе постройки дома. Но чаще всего домовладелец сталкивается с ситуацией, когда времени на благоустройство не очень много, а дом уже построен. Тогда выход один — открытая проводка. Но помните, что независимо от способа, делать электропроводку в деревянном доме своими руками лучше пошагово. Это поможет вам не столкнуться с еще более серьезными проблемами в будущем.

Почему не стоит проводить электрическую проводку в деревянном доме своими руками?

Из-за неправильного монтажа, превышения нагрузки в сети, некачественных материалов, повреждения изоляции, происходят короткие замыкания. Дерево легко воспламеняется, деревянная пыль иногда забивается в каналы, дом может дать усадку, и провода будут деформированы. Отсюда следует, что заниматься прокладкой проводки в деревянном доме своими руками — это огромный риск и лучше вызвать специалистов. Электрики компании «Электромонтаж ПРО» имеют необходимую квалификацию и отвечают за качество выполненных работ. Для их вызова на дом звоните: +7 499 955-56-52.

Вы все еще хотите самостоятельно заняться проводкой, после того как узнали все нюансы работы? Тогда не будем вас задерживать и напоминаем об изучении заранее схем и видео об электропроводке в частном дачном доме своими руками. Будьте аккуратны и внимательны!

Электрическая разводка в частном доме своими руками. Необходимые инструменты для работы

Электрическая разводка в частном доме своими руками. Необходимые инструменты для работы

Прежде чем выполнять монтаж электропроводки в частном доме своими руками, нужно подготовить все инструменты и материалы, которые будут использоваться в работе. Не имея понятия об электричестве и хотя бы базовых знаний по его распределению внутри дома, сделать все самостоятельно будет довольно трудно. Тщательная подготовка обезопасит и облегчит процесс.

От счетчика должны исходить самые мощные кабеля, выдерживающие необходимую нагрузку.

Разводка электропроводки в частном доме выполняется с помощью таких инструментов:

• пассатижи;
• шуруповерт;
• штроборез – болгарка с дисками, если проводка будет закладывать внутри бетонных стен;
• молоток;

• зубило;
• ножницы или острый нож для нарезки кабеля;
• рулетка;
• шпатель.

Кроме того, нужно подготовить такие расходные материалы:

• электрический счетчик;
• кабеля различных сечений;
• УЗО – автоматическое устройство защитного отключения;
• клемники;
• розетки, выключатели, установочные коробки под них;

• распределительные коробки;
• алебастровая смесь для закрепления проводов в каналах;
• пластиковые короба – если электропроводка будет наружной;
• саморезы;
• клей.

Чтобы заранее подготовить все необходимые инструменты и материалы, нужно рассчитать, сколько их понадобится в процессе работы.

От электросчетчика должен выходить медный многожильный кабель. В зависимости от сложности и объема электропроводки его подводят к нескольким распределительным коробкам. От них пойдут кабеля более тонкого сечения, рассчитанные на меньшую мощность. Прежде чем начинать монтаж электропроводки в доме, желательно составить подробный план, чтобы рассчитать нужное количество всех элементов и расходных материалов.

Электропроводка в квартире своими руками пошаговая. Монтаж электропроводки в квартире своими руками — пошаговая инструкция

Если вы покупаете квартиру в старом доме или в новостройке, там уже будет проведено электричество и подключены розетки с выключателями. И до покупки недвижимости вы никак не сможете повлиять на их местоположение. Но как только вы становитесь собственником жилья, то имеете право переделать проводку в квартире своими руками совсем по-другому. Конечно же, это процесс длительный, сложный и материально затратный. Пытаясь как-то сэкономить, многие задаются вопросом – реально ли в новом жилье сделать всю электрическую часть самим? Реально, если вы не лентяи, неплохо учились в школе, дружите с физикой и электротехникой. Так что тема у нас сегодня актуальная – электропроводка в квартире своими руками. Пошаговая инструкция от составления схемы до монтажа проводов вам поможет.

Начало всех работ — схема

Хотелось бы начать этот раздел с аналогии. Что является основой для хорошего крепкого дома? Конечно же, фундамент. Так вот, своеобразным фундаментом надёжного и качественного электроснабжения является грамотно составленная схема электропроводки в квартире. Многие совершенно напрасно этим пренебрегают и на это есть веские причины:

1. Во-первых, монтаж электропроводки в квартире вам будет делать гораздо легче, когда на схеме отображается практически конечный результат. Согласитесь, это довольно редко, когда на первом этапе ремонта люди могут представить себе, что получится в конце. А с электрической схемой это возможно, потому что на ней будут отображены все коммутационные аппараты, элементы освещения и стационарные бытовые электроприборы.
2. Во-вторых, схема электрической проводки в квартире поможет вам составить чёткий план выполнения работ – с чего начать монтаж проводки, в каком направлении двигаться, что оставить на завершающий этап.
3. В-третьих, когда у вас на руках есть готовая схема расположения элементов электрики в квартире, можно легко определиться с количеством материалов – розеток, выключателей, распределительных коробок, подрозетников, проводов, кабелей.
4. И самое главное, когда уже будут полностью окончены монтажные и ремонтные работы, у вас останется схема разводки электропроводки в квартире. Ни в коем случае её не выбрасывайте. Если понадобится просверлить где-то в стене отверстие под картину или фоторамку, вы достанете схему и посмотрите, каков путь пролегания проводов, чтобы не напороться и не повредить токопроводящую жилу. Также многие заклеивают иногда распределительные коробки обоями, чтобы не портить внешний вид комнаты. Вообще-то этого делать нельзя, но если уж и заклеили, вы всегда сможете глянуть на схеме, где находится коробка. При необходимости каких-то работ, срежете кусочек обоев, получите доступ к коробке, а потом заклеите вновь.

Источник: https://remont.ru-best.com/dizayn/elektrika-v-kvartire-svoimi-rukami-varianty-soedineniya-elementov-v-elektricheskih-cepyah

Электропроводка в частном деревянном доме. №4. Создание схемы электропроводки

Монтаж электропроводки в деревянном доме начинается с создания схемы, которая согласовывается с Госэнергонадзором. На ней необходимо указать места, где будут расположены все розетки, выключатели, а также щиток и счетчик . На схеме показывают и места будущего расположения кабеля с указанием расстояния от пола, потолка, оконных и дверных проемов. За основу лучше взять план дома, где указаны точные параметры всех комнат.

Чтобы правильно составить схему, руководствуйтесь такими правилами:

• заранее необходимо продумать расположение крупной бытовой техники, а также схему освещения. Это избавит от проблем с удлинителями в будущем;
• определить максимальную мощность приборов;
• сформировать группы подключения. Правила диктуют предусматривать в каждую комнату по две ветви проводки: одна – для розеток, вторая – для освещения. В отдельную группу выделяют каждый мощный прибор (стиральная машинка, бойлер и т.д.) – для них необходимо прокладывать отдельный кабель. Освещение придомовой территории – это еще одна группа, но часто ее подключают к отдельному автоматическому выключателю, чтобы иметь возможность включить освещение, когда никого нет дома. Для каждой группы считаются максимальную нагрузку;
• розетки могут быть расположены на любой высоте. Главное, чтобы ими было удобно пользоваться, поэтому продумайте тип и количество электроприборов;
• выключатели, как правило, располагают на высоте 80 или 150 см. Желательно, чтобы все ни были на одной высоте;
• распределительный щиток монтируют на высоте 150 см, чтобы маленькие дети к нему не добрались;
• проводка может проходить только вертикально и горизонтально, поворачивать под прямым углом.

Источник: https://doma-otido.ru/stati/razvodka-elektroprovodki-v-chastnom-dome-neobhodimye-instrumenty-dlya-raboty

Видео электропроводка в доме своими руками. Разводка электропроводки. Освещение

Электропроводка в частном доме: устройство и особенности

Оглавление:
Электропроводка в частном доме: как она устроена
Разводка электропроводки в частном доме своими руками: особенности

Оглянитесь вокруг – дом любого современного человека, можно сказать, напичкан различными электрическими приборами. Если раньше мы обходились только освещением, то сегодня к электропроводке подключается огромное количество потребителей электрического тока. Именно по этой причине ее смело можно назвать системой жизнеобеспечения – она отвечает за тепло в доме, за освещение и за массу других приспособлений, без которых немыслима жизнь современного человека. Об этой системе, а в частности, о том, как делается электропроводка в частном доме, мы и поговорим в данной статье – вместе с сайтом stroisovety.org мы разберемся с ее устройством и особенностями самостоятельного изготовления.

Разводка электропроводки в частном доме своими руками фото

Электропроводка в частном доме: как она устроена

По большому счету, несмотря на всю сложность устройства системы электроснабжения дома, она включает в себя не так уж и много различных элементов – разобравшись с ними и поняв их назначение, вы достаточно легко поймете и сам монтаж электропроводки в частном доме. Начнем по порядку.

1. Щитовая (распределительный щит). Это самая насыщенная часть, в которой сосредоточено и управление, и безопасность, и многое другое. Если перечислять все то, что находится в домашнем электрическом щитке, то может получиться довольно внушительный список. Если сосредотачиваться на основном оборудовании, то, несомненно, это счетчик потребляемой электроэнергии, автоматические выключатели, в задачи которых входит обесточивать отдельные участки электрической проводки в случае замыкания или просто по необходимости. Также здесь устанавливаются все необходимые вам дополнительные приспособления – например, реле времени для управления роллетами или еще чем-либо. В общем, всякой управляющей и контролирующей всячины здесь может быть масса – и все потому, что именно здесь сходятся все провода, протянувшиеся к каждой лампочке или розетке в доме. В общем, это самый основной узел, и если у вас сложилось впечатление его простого устройства, то поспешу уверить вас в обратном. На самом деле он очень сложный, и от правильности его сборки зависит и удобство домашней электропроводки, и безопасность ее эксплуатации.

   Как провести электропроводку в частном доме фото

2. Коммутационные коробки. Можно сказать, что это миниатюрная щитовая, в которой коммутируются провода одного отдельно взятого помещения. В комнатных распределительных коробках, как правило, оборудование не устанавливается – здесь объединяется в одну линию масса проводов, поступающих от каждой розетки, выключателя или лампочки. Здесь важно правильно соединить все провода, а для этого ни много ни мало очень важно знать принцип устройства электрической проводки в каждой отдельно взятой комнаты дома.
3. Провода. Они бывают разными, и дело здесь вовсе не в том, из какого металл изготовлены их жилы. Самое главное – это сечение кабеля, именно этот момент и обуславливает область применения того или иного типа провода. В бытовой электрической проводке, как правило, используется три типа провода: во-первых, это кабель сечением 4 квадрата – это магистрали, которые прокладываются от центральной электрощитовой к комнатным коммутационным коробкам. Это мощный кабель, который призван выдерживать большую силу тока – следует понимать, что на него может ложиться нагрузка от большого количества потребителей. Вообще здесь нужно смотреть – если в комнате ничего, кроме освещения и одного или двух других потребителей, не используется, то вместо четырех квадратов можно установить провод в 2,5 квадрата. Во-вторых, провод сечением 2,5 квадрата – его областью применения является подключение розеток и таких мощных домашних потребителей, как стиральные и посудомоечные машины, нагревательные баки и так далее. Если речь идет о розетках, то этот кабель прокладывается к коммутационной коробке – если же вести разговор о мощных потребителях, то кабели сечением в 2,5 квадрата тянутся непосредственно к распределительному щитку, где подключаются к общей схеме через специальный автомат. В-третьих, провода сечением в 1,5 квадрата – как правило, используются в осветительных цепях. Прокладываются они от мест установки осветительных приборов и выключателей в комнатную коммутационную коробку.

   Электропроводка в частном доме своими руками фото

Вообще если говорить о кабелях и их разновидностях, то здесь нужно упомянуть еще одну очень важную вещь, которую нельзя не принимать в учет, задаваясь вопросом, как правильно сделать электропроводку в частном доме – это защитное заземление. Без него с современными нагрузками на электропроводку никак не обойтись – для заземления нужна дополнительная жила, и именно по этой причине монтаж проводки в доме лучше производить кабелем не с двумя, а с тремя жилами. Естественно, понадобится изготовить и контур защитного заземления – штука простая, и ее вполне реально сделать самостоятельно, но для ее безотказной работы понадобится производить расчеты. По крайней мере, так правильно, несмотря на то, что многие умельцы прибегают к усредненным параметрам – о них вы может почитать в статье «Контур заземления своими руками».

В принципе, это далеко не все оборудование, используемое в электрической проводке дома или квартиры. Сами понимаете, что не обойтись без осветительных приборов, различного рода розеток и выключателей, всевозможных установочных и крепежных изделий и, конечно же, элементов защиты. В первую очередь любая электрическая проводка, в том числе и электропроводка в частном доме своими руками, должна быть безопасной для человека.

Разводка электропроводки в частном доме своими руками: особенности

Самое первое, что здесь нужно понять, так это, как правильно тянуть провода – от этого во многом зависит их долговременная и бесперебойная эксплуатация. Нельзя разводить их хаотично – должен быть порядок. Все провода без исключения прокладываются по стенам, либо вертикально либо горизонтально – горизонтальная проводка может прокладываться как под потолком (это лучший вариант), так и над полом на высоте не менее 100мм над его уровнем. Если говорить о вертикальных участках, то они должны располагаться непосредственно над розетками и выключателями, для которых в большинстве случаев и применяется такая схема подключения. Довольно часто при наличии подвесных потолков проводку закладывают за них – удобно это тем, что отпадает необходимость в так называемом штроблении стен. В таких ситуациях все кабели дополнительно помещаются в гофрированный рукав – это и защита от механических повреждений, и дополнительная предосторожность в случае возгорания проводки. Дело в том, что гофра препятствует доступу кислорода в место возгорания, и огонь гаснет – естественно, одновременно с этим срабатывает защитный автомат, который обесточивает поврежденный участок электрической проводки в доме.

Электропроводка в частном доме фото

Кроме этих нюансов, существуют и другие моменты, на которые просто нельзя не обращать внимания в процессе решения вопроса, как провести электропроводку в частном доме?

1. Качественное соединение проводов – этот момент касается не только коммутационных коробок, в которых соединенные друг с другом жилы проводов должны спаиваться, но и распределительного щитка. Все подсоединяемые к автоматам концы проводов также должны быть пропаяны или хотя бы обжаты специальными наконечниками. Здесь важно понимать одну вещь – плохой контакт обязательно будет греться. Как результат, на нем оплавляется изоляция, что со временем приводит короткому замыканию, а иногда и к пожару. Контакт должен быть надежный – в некотором роде он может обеспечиваться клеммами, которые необходимо зажимать очень сильно.
2. Также немаловажным нюансом является соблюдение требований к электропроводке в частном доме – их много, и некоторые из них (можно сказать, что основные) мы уже вкратце изложили выше. Это вообще отдельная тема для разговора, о которой мы поговорим в другой статье.

   Монтаж электропроводки в частном доме фото

В общем, все просто и одновременно очень сложно, и без понимания принципов и знания основных понятий о работе электрического тока здесь не обойтись. Самое главное – это то, что даже малейшие ошибки в случае с использованием электричества могут привести к фатальным последствиям. В общем, если вы не уверены в своих силах и возможностях и не относите себя к специалистам в этой области, то за эту работу лучше не браться – электропроводка в частном доме должна монтироваться руками опытных специалистов!

Автор статьи Александр Куликов

подготовка схемы подключения, монтаж проводов

Холодильники, стиральные машины, телевизоры и другие полезные электроприборы работают исключительно от электрической сети, которая является обязательным условием обеспечения высокого уровня нашего комфорта. Поэтому к электрической проводке предъявляют особые требования. И в старом жилом фонде, и во вновь построенном доме она должна выдерживать большое количество нужной нам электротехники.

Сделанная своими руками электропроводка в доме не только сэкономит деньги на монтаж, но и позволит выполнить схему разводки в полном соответствии со всеми вашими пожеланиями. Будет достаточное количество розеток, выключателей, светильников.

Подготовительный этап

Чтобы проложить электропроводку в доме своими руками неспециалисту, потребуется пошаговая схема. Также необходимо соблюдать нормативные требования по электробезопасности.

Хотя они широко известны, иногда ими пренебрегают, что приводит к пожарам или постоянному срабатыванию автоматики.

В первую очередь понадобиться схема электропроводки, для чего необходимо будет нарисовать план расположения будущей электрики, то есть определиться с расположением розеток, выключателей, светильников, а также прорисовать места, где будут проходить провода.

Согласно разработанному плану необходимо сделать чертеж принципиальной электрической схемы проводки, где должны быть рассчитаны все автоматы защиты распределительного щитка.

На чертеже должна быть определена схема подключения заземления и подробно прорисовано подключение проводов в соединительных коробках.

Конечно, можно заказать настоящую проектную документацию электроснабжения, но это понадобится только при строительстве нового дома. При этом проект придется согласовывать в государственной службе по энергетическому надзору.

А после всех электромонтажных работ надо будет предъявлять проводку инспектору на получение разрешения для подключения вашего дома к действующим электросетям.

В остальных случаях весь комплект проектной документации не нужен, а вот придерживаться основных требований электробезопасности при самостоятельном монтаже электрики в частном доме в любом случае обязательно придется.

Правила устройства электропроводок

Электричество как физический процесс объясняется одним законом Ома и двумя правилами Кирхгофа. А вот разнообразие применения этих законов на практике в виде различных схем и обуславливает все многообразие электротехнических приборов и выполняемые ими полезные функции.

Если не вдаваться в подробности, то все схемы электропроводки с виду устроены достаточно просто. Электронагрузка, то есть электрические приборы, подключаются параллельно, а все аппараты защиты в виде автоматов и предохранителей, а также и выключатели устанавливаются в разрыв электрических проводов или последовательно.

Но на самом деле электрические сети устроены более сложно и подчинены строгим системам электротехнических расчетов, имеющих большое количество формул и значений.

При этом необходимо учитывать ряд специальных требований и ограничений и всевозможные допуски, которые устанавливаются действующими нормативными документами, а именно:

• правилами Устройства Электроустановок;
• правилами Технической Эксплуатации Электроустановок Потребителей;
• различными СНиПами;
• специализированными ГОСТами.

Действующие нормативные документы охватывают все сферы деятельности электроэнергетики, поэтому чтобы провести электричество в частном доме их полностью знать необязательно.

А вот основные требования и важные различия, с которыми вы можете столкнуться при самостоятельном монтаже проводки, стоит перечислить отдельно.

Требования для квартиры

Проводка в коммуналке или квартире многоквартирного дома будет самым простым вариантом, потому что имеет базовые для всех помещений требования.

Подключение сети квартиры сделано от группового распределительного щита, где ничего нельзя менять, так как это является зоной ответственности коммунальных электриков.

Устройство проводки производится только проводами с медными жилами.

Для однофазной сети необходимо применять трехжильные провода или кабели, а для трехфазной уже пятижильные, причем в обоих случаях с отдельным заземляющим проводником.

Укладку в стены проводов рекомендуется производить по прямым горизонтальным линиям примерно в 15 сантиметрах от потолка, а ответвления от распределительных коробок, идущие, к выключателям или розеткам рекомендуется прокладывать строго вертикально.

Электророзетки должны быть с защитным заземляющим контактом, при этом допускается их установка на высоте от 20 до 90 сантиметров от пола. Выключатели допускается устанавливать от 70 до 150 сантиметров от уровня пола.

Соединение в распредкоробках между проводами разрешается производить либо на болтовых зажимах, либо методом опрессовки или с помощью пайки. Разрешается монтировать световые приборы любого типа без ограничений, если они изготовлены заводским способом.

Требования для дома

Устройство электрики в частном доме будет несколько сложнее, так как добавиться вводной электрический щиток с электросчетчиком, который уже будет находиться в вашей зоне ответственности.

В домовом распределительном щитке должны быть обязательно вводной выключатель нагрузки, УЗО, электросчётчик и группа автоматов защиты для каждой отходящей линии в отдельности.

Также потребуется в частном доме выполнить специальный контур заземления, к которому надо подключить главную заземляющую шину электрощита и все металлические части здания.

По такой же точно схеме выполняется электрическая проводка в дачном домике, но в уменьшенном объеме.

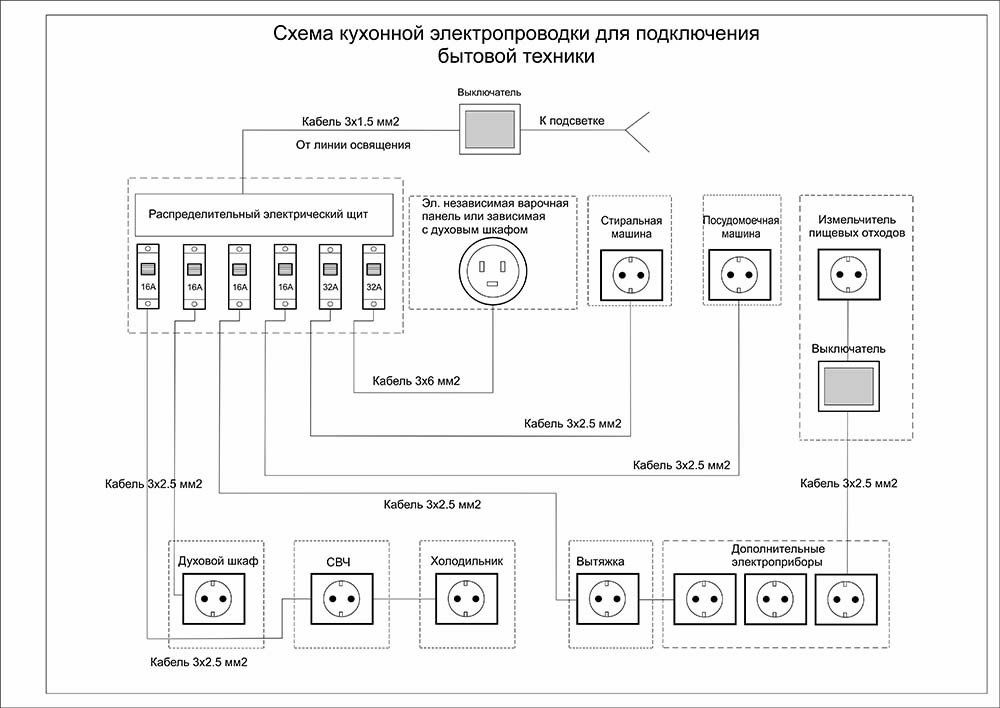

К проводке в кухонных помещениях предъявляется одно требование, заключающееся в расположении проводов и розеток в одном метре от проходящих трубопроводов.

Гаражная проводка должна иметь контур заземления, к которому подключаются все металлопроводящие части строений и оборудования с помощью металлосвязи. А также вся электропроводка выполняется с механической защитой при ее прокладке, ниже 1,5 метра от уровня пола.

Для ванных комнат и душевых имеются следующие ограничения:

• разрешается устанавливать светильники с защитой IP67;
• запрещается через эти помещение производить прокладку магистральных линий;
• все находящиеся в помещении трубопроводы, а также корпус ванны (если она металлическая) необходимо соединить уравнителем потенциалов с помощью прочной металлосвязи.

В банях (саунах), подвальных или в полуподвальных помещениях, как и в металлических гаражах, допускается только освещение с безопасным 12 вольтовым напряжением, которое подключают по разделительной схеме через понижающий трансформатор с номинальными значениями входа-выхода в 220/12 В.

По потолочным перекрытиям разрешается монтировать электрическую проводку в ПВХ кабель-каналах. В деревянных межэтажных перекрытиях допускается прокладывать электропровода только под защитой стальных труб или металлорукавов для обеспечения надежной защиты от мышей и крыс.

Пошаговая инструкция по монтажу электропроводки

Перед непосредственным началом электромонтажных работ в частном доме необходимо сделать еще два подготовительных мероприятия.

Подготовка инструментов и материалов

В первую очередь на основании выполненных чертежей и схем необходимо сделать детальный расчет количества всех основных материалов.

Причем надо заложить в него небольшой запас в 3-5 %, который пригодится при последующем монтаже. По возможности еще раз перепроверьте расчеты.

После того как убедитесь, что ничего не упустили, произведите закупку проводов и электроустановочных изделий в специализированной торговой точке.

А также подготовить необходимый комплект монтажного инструмента, куда обязательно войдут электродрель или профессиональный шуруповерт, углошлифовальная машинка, слесарный молоток, набор отверток, кусачки, пассатижи.

При прокладке проводки может потребоваться нож для очистки концов провода от изоляции и ПВХ-изолента. Всегда полезным в работе с проводкой будет индикатор напряжения или мильтитестер.

Разметка и штробление

Если весь материал в наличии и подготовительные операции выполнены, то смело можно приступать к непосредственному монтажу проводки, придерживаясь следующей последовательности.

Производим разметку всех мест будущей установки электрических приборов таких, как розетки, распределительные коробки, выключатели и осветительное оборудование.

Не забывая соблюдать рекомендации по расположению проводов, размечаем прохождение магистральных и ответвляющихся линий проводки.

Если применена схема скрытой проводки, то производим вырезание мест установки электроприборов с помощью дрели и специального резца и закрепляем их внутренности без облицовочных панелей.

По заранее размеченным линиям производим штробление стен.

В случае открытой разводки, установка электроприборов производится также без элементов облицовки, а по размеченным линиям монтируются нужного размера ПВХ кабель-каналы.

Укладка проводов

Далее, приступаем к укладке проводов в штробах или в кабель-каналах. Вот здесь и понадобиться запас кабельной продукции. Это определяется тем, что при измерениях с помощью рулетки и расчетах по чертежам бралась абсолютная величина размера исключительно прямо.

А при непосредственной прокладке проводов – они укладываются почти свободно лишь с небольшой натяжкой так, чтобы не была повреждена изоляция. Отсюда и появляется разница в расчетных и реальных размерах, которая и будет составлять примерно от 3 до 5 % от всей длины провода.

Не забываем оставлять концы проводов размером примерно в 3-5 см в местах подключения электроприборов.

Производим зачистку и подключение проводов к контактам установленных приборов, а также расключение всех соединений в распределительных коробках. При этом соблюдаем несколько правил.

У проводов существует цветовая маркировка. Синий цвет изоляции обозначает рабочий ноль, жёлто-зелёный – защитный заземляющий контакт, а фазный провод может иметь в основном белый, коричневый или красный цвет.

Через выключатель на разрыв должен идти фазный проводник, как и рекомендуется его подключение на центральный контакт цоколя светильника.

Проверка

По окончании прокладки проводки обязательно еще раз тщательно проверяем схему всех подключений. Производим проверку изоляции на предмет электрического пробоя. Эту операцию можно выполнить самому с помощью тестера, а можно пригласить специалиста с электроизмерительной лабораторией.

Если все нормально, то после установки облицовочных и декоративных панелей на электроприборы можно будет подключить к проводке напряжение в 220 В.

Если вы все правильно рассчитали, при этом учли рекомендации по электробезопасности, то ваша проводка прослужит долгие годы.

Законно ли делать электротехнические работы самостоятельно?

Многие мастера по ремонту дома своими руками не боятся брать в руки молоток и пилу, но могут отказаться, когда дело доходит до ремонта электрооборудования. Электромонтажные работы своими руками по праву могут быть непростым проектом, и совсем не стыдно вызвать квалифицированного электрика даже для самого небольшого проекта, такого как установка выключателя света или замена розетки. Тем не менее, если у вас есть склонность, электромонтажные работы — это один из домашних проектов, который уступает место логике и науке.

Законны ли электромонтажные работы своими руками?

Законность выполнения электромонтажных работ своими руками варьируется от штата к штату и от одного муниципалитета к другому. Всегда звоните в местное бюро разрешений, чтобы получить ответ, который относится к вам.

Один из сценариев, встречающийся во многих сообществах, заключается в том, что вы можете на законных основаниях выполнять свои собственные электромонтажные работы, если вы подтверждаете, что являетесь владельцем-арендатором, и что эта работа выполняется для вашей выгоды, а не для коммерческих целей.

Если этот регулирующий орган разрешает вам, владельцу-арендатору, выполнять эту работу, вам может потребоваться получить временную лицензию на выполнение этой работы.В некоторых случаях вам может потребоваться пройти тест для получения этой временной лицензии.

Это , а не , как обширный тест, который проводят лица, желающие стать сертифицированными электриками или мастерами-электриками. Вместо этого, как правило, это модифицированный, сокращенный тест, предназначенный для того, чтобы убедиться, что домовладелец знает некоторые основы правил работы с электричеством, прежде чем приступить к электромонтажным работам.

Типичным языком, который можно найти в юридических книгах многих штатов, является следующий, который прямо позволяет владельцу-жителю выполнять свою работу:

Ничего…. должны быть истолкованы как требование, чтобы лицо получило лицензию или сертифицированного электрика для выполнения электромонтажных работ по месту жительства … за исключением случаев, когда электромонтажные работы связаны со строительством нового здания, предназначенного для аренды, продажи или арендовать.

Штат Вашингтон RCW 19.28.261

Почему вы можете сделать это самостоятельно

Электрика бывает мало

Легко найти людей, которые заменят ваши окна или установят сайдинг. Они практически падают с неба. Но найти электрика, когда он вам нужен, может быть непросто. Наряду с водопроводчиками бывает трудно найти хорошего электрика — особенно того, у кого есть время взять на себя работу по контракту с ремонтом своими руками.

Электрики дорогие

Если вы намерены сэкономить на затратах на реконструкцию, в первую очередь следует начать с высококвалифицированных профессий, таких как электрики. И наоборот, одни из лучших денег, когда-либо потраченных домовладельцем, были на найме электрика.

Электромонтажные работы чистые

По сравнению с установкой гипсокартона или сносом — или любыми другими ремонтными работами — электромонтажные работы чисты. По большей части вы работаете в чистой среде, если только вы не находитесь в подвальном помещении или на чердаке. По сравнению с большинством домашних работ, электромонтажные работы проходят аккуратно и аккуратно.

Тем не менее, большая часть периферийной работы не так чиста: взлом гипсокартона для доступа к кабелям; попадание в грязные полости потолка; ползать по подвалам и подпольям.

Электромонтажные работы логичны

В электромонтажных работах нет ничего мягкого. Все это основано на проверенных временем правилах и методах — все очень логично. У вас есть книги и таблицы, которые помогут вам в этом, и если что-то не работает, есть вполне реальная причина, почему это не работает. Вы не можете — и не должны — импровизировать свои электромонтажные работы. Никаких обмоток воздуховодов, склеивания конструкций, корректировок или подделок электрических работ. Итак, если вы следуете правилам, электромонтажные работы могут подойти вашему стилю.

Электромонтажные работы безопасны

Электромонтажные работы безопасны? При соблюдении мер предосторожности электромонтажные работы не опасны. Однако самоуспокоенность в сочетании с электричеством опасна.

Учтите, что цепи могут безопасно работать, пока выключатель выключен. Когда эта цепь разорвана, электричество не может поступать в свет, настенный обогреватель или розетку, над которыми вы работаете.

Когда звонить специалистам

Даже если вы любите делать ремонт дома самостоятельно, бывают случаи, когда вам нужно нанять профессионалов.Ведь профессионалы делают эту работу каждый день. Работа, требующая длительного обучения, для них — вторая натура.

Например, многих домашних мастеров отталкивает идея проверить электрическую сервисную панель и установить новые цепи. Контакт с ушками внутри сервисной панели — очень серьезное дело. Но работа сервисного щита — это только один аспект электромонтажных работ. Тяжелая работа по запуску новых цепей может быть безопасно выполнена мастерами своими руками. Если они захотят, они могут нанять электрика для последней работы по подключению к сервисной панели.

Модернизация электрооборудования

для домашних мастеров: установка прожектора

Многие домовладельцы, которые не думают о покраске, столярных работах и ​​сантехнике, робеют, когда дело касается электромонтажных работ. Немного страха не обязательно плохо при работе с электричеством — он может уберечь вас от серьезной ошибки. Но это не значит, что вы не можете справиться с электрическими проектами. Все, что вам нужно, это понимание того, как электрические нормы применяются к вашему проекту, и некоторые инструкции по правильному подключению проводов.

Прожектор: простое обновление электрооборудования

Установить внешний прожектор — первое из трех простых самостоятельных обновлений, которые мы рассмотрим — можно сделать практически в любом доме.

Чтобы безопасно провести вас через это обновление, мы заручились помощью электрического подрядчика Питера Энга, владельца компании Electrical Enterprises Incorporated в округе Личфилд, штат Коннектикут. На выполнение всех трех проектов у него ушёл день. Чтобы облегчить вашу работу, мы включили фотографии, на которых показаны основные этапы, и иллюстрации, на которых показаны все электрические соединения.Проконсультируйтесь с электриком, если проводка в вашем доме отличается от показанной на рисунке.

Если вы все еще не чувствуете себя уверенно, вот альтернативный подход: проложите кабели, установите коробки и подключите провода к выключателям и розеткам, затем наймите электрика для окончательного подключения питания и проверки любых нарушений кодекса. (Большинство муниципалитетов разрешают вам выполнять свои собственные электромонтажные работы, хотя вам никогда не разрешается подключать провода к чужому дому.) Кроме того, перед началом работы получите соответствующие разрешения в местном строительном управлении.Это закон, и вы также получите преимущество проверки вашей работы как на этапе черновой подготовки, так и после ее завершения.

• Перед началом работы выключите питание на главной сервисной панели.
• Подключите лампу или тестер цепей к цепи, над которой вы работаете, чтобы убедиться, что питание отключено.
• Наконец, если у вас есть какие-либо вопросы или опасения, всегда консультируйтесь с лицензированным электриком или строительным инспектором, прежде чем продолжить. Электромонтажные работы несложны, но их неправильное выполнение может быть серьезным.

Тревор Джонсон и Пол Перро

Установка прожектора

Осветите свою жизнь — или, по крайней мере, свой задний двор — прожектором. Наша установка решает общую проблему: палубу без надлежащего освещения, лестницу или прилегающий двор.

Решение предусматривало установку двухлампового прожектора ($ 12) высоко на стене дома. Как и в случае с большинством электрических обновлений, это зависит от подключения к существующей цепи.Если вы не уверены, может ли цепь поддерживать обновление, проконсультируйтесь с электриком. Перегрузка цепи представляет собой опасность возгорания.

1. Выберите место для прожектора снаружи дома и просверлите отверстие диаметром 1 дюйм в стене на чердаке.
2. Затем выберите место для настенного выключателя, который будет включать прожектор. Лучшее место — прямо над существующей розеткой возле двери, ведущей на улицу.
3. Вытащите сетевую розетку из коробки, но не отсоединяйте ее (сейчас должно быть отключено питание).Толкните змею внутрь стены, чтобы убедиться, что нет никаких препятствий.
4. Затем прорежьте в стене отверстие для выключателя примерно на 34 дюйма выше розетки.
5. Теперь перейдите на чердак и просверлите отверстие в верхней стеновой пластине прямо над местом выключателя этажом ниже.
6. Используйте змейку, чтобы вытащить 12/2 электрический кабель с неметаллической оболочкой из отверстия переключателя на чердак. Трехжильный кабель в пластиковом корпусе, более известный под торговым названием Romex, стоит около 10 долларов за 25-футовый рулон.
7. Просверлите отверстия диаметром 5/8 дюйма в балках перекрытия чердака и пропустите кабель через отверстия вверх по стене дома и выведите из отверстия в месте расположения прожектора.
8. Выйдите на улицу и установите прожектор, убедившись, что соединены провода одного цвета (белый с белым, черный с черным, как показано выше). Кроме того, обязательно прикрепите неизолированный медный провод к винту заземления внутри выходной коробки на приспособлении.
9. Теперь спуститесь вниз и протяните кусок нового кабеля от существующей розетки до нового отверстия переключателя.
10. Подсоедините два черных (горячих) провода к переключателю, как показано на рисунке, а затем соедините два белых (нейтральных) провода с помощью поворотного разъема.
11. Наконец, соедините два оголенных провода с помощью «зеленого» разъема с отверстием на конце. Обрежьте один из оголенных проводов на несколько дюймов длиннее другого.
12. Наденьте зелень на длинный провод и скрутите два оголенных провода. Затем прикрепите длинный провод, выступающий из гриля, к винту заземления на коммутаторе.
13. Выполните последние подключения проводов к существующей розетке. Присоедините два черных провода к темным винтам клемм на правой стороне розетки и два белых провода к светлым винтам на левой стороне розетки.
14. Соедините оголенные провода заземления зеленым и подключите этот вывод к винту заземления на розетке.

Напоминания о правилах электрооборудования

• Выключатели и розетки должны быть правильно заземлены.
• Для всех стандартных соединений проводов необходимо использовать винтовые соединители.
• При просверливании деревянного каркаса для электрического кабеля край отверстия должен находиться на расстоянии не менее 1 1/4 дюйма от ближайшего края. В противном случае каждое отверстие должно быть защищено металлической пластиной толщиной ½ дюйма.

электрическая — подача напряжения 240 В в отдельно стоящий гараж для электромобиля

Во-первых, использование любого типа кабеля NM снаружи — это , о которых не может быть и речи . Не могу это сделать; это не с мокрым рейтингом . Если вы хотите прокладывать кабель напрямую, используйте УФ или другие типы; однако вы хотите запустить в канале .Прокладка кабеля в кабелепроводе даже не безумие , по причинам, давайте оставим другой вопрос / ответ. Итак, , позвольте armwave , что вы будете использовать отдельные провода. К счастью, почти все они имеют двойной рейтинг сухой / влажный (THHN / THWN-2, W — мокрый).

Трубопровод

По этой причине важно, чтобы канал был либо а) непрерывным от панели до места назначения; или б) останавливается у большой распределительной коробки для соединения THWN-2 с кабелем.

При прокладке кабелепровода не допускайте изгиба абсолютного минимума между точками доступа; используйте корпуса кабелепровода в углах для облегчения доступа.Вы видите тело канала на своем изображении, но вы не можете использовать его, потому что в нем есть служебные провода.

Если вы готовы обменять «возможность траншеи с помощью садового шпателя» на «убийственную цену за фут», подумайте о жесткой трубе или кабелепроводе IMC, для которой требуется только 6 дюймов покрытия поверх него (12 дюймов покрытие для проезжей части транспортного средства) . Но стоит потратить 4 доллара за фут и поездку в хозяйственный магазин за резьбой. Плюс: это надежный путь заземления, поэтому на один провод меньше.

Для кабелепровода из ПВХ вам не нужно использовать спецификацию 80, и у вас должно быть 18 дюймов покрытия поверх него, так что траншеите до 20 дюймов.

Провода

Я собираюсь перечислить провода по цене за 100 футов, так как ваше расстояние примерно такое. Я получаю эти цены на wireandcablesyourway.com. Все или THWN-2 или XHHW.

  1 ​​x # 8, заземление без покрытия 37 $
 3 медных проводника # 6 $ 57 x 3, макс.60 А ИЛИ ...
 Алюминиевый провод 3 x # 4 $ 26 x 3, макс.60 А ИЛИ ...
 Алюминиевый провод 3 x # 2, 35 x 3 долл. США, макс. Ток 80 А ИЛИ ...
 Алюминиевый провод 3 x # 1 $ 52 x 3, макс.
 2 медных проводника # 10, 30 x 2, 20 А


Помимо того, что алюминий дешевле вдвое дешевле, одна из причин его использования заключается в том, что размер вашего провода больше, чем №6.На проводах №6 или меньше вы должны использовать фактически белый провод для нейтрали, что может сделать покупку проводов более дорогостоящей. № 4 и выше, вы можете пометить его изолентой. Купите 5 упаковок красной / белой / зеленой / синей / желтой изоленты за 4 доллара.

Цепь 20A / 120V — настоящая проблема. Из-за расстояния вам нужно увеличить размер проводов до №10, иначе у вас будет тревожное падение напряжения. Теперь давайте посчитаем это. Два проводника стоят 60 долларов. Вам это не понадобится, если вы получите субпанель. Вполне респектабельная субпанель на 16 мест можно купить за 70 долларов.Если вы спросите меня, это не проблема.

• С фидером №6 можно удобно использовать кабелепровод 1 «.
• С фидером №4 вы можете использовать только 1-дюймовый кабелепровод, если вы опустите контур 20А, и это будет сложно.
• С фидером №1 вы можете использовать только кабелепровод диаметром 1-1 / 4 дюйма, если вы опустите цепь 20А, и это будет затруднительно.

Заземляющий провод, предположительно медный № 8, можно использовать совместно между фидером и цепью 20 А.

Подпанель

Здесь мы большие сторонники огромных субпанелей.При покупке панели стоимость дополнительных мест очень дешевая. После того, как вы его поместили, и пожалеет, что получил слишком маленькую панель, это очень сложно и дорого. Лучше отказаться от пиццы и получить панель побольше: 16, даже 24. Вы нас потом поблагодарите.

«Цепи» не являются «пробелами». Панель с заявлением «16 цепей» означает панель с 8 ячейками, в которой используются дуплексные / «двойные» выключатели. Это обманчивая реклама, потому что в наши дни большинству схем нужны прерыватели AFCI / GFCI, а они не доступны в двойном исполнении.

Прочие вещи, например Ваша диаграмма

Странный кабель с охватывающими концами на обоих концах, вероятно, «шнур самоубийцы» для запуска генератора. Или я должен сказать «шнур убийства», потому что его план состоял в том, чтобы подключить один конец к генератору, а другой конец к гаражному питанию, чтобы запитать гараж, а затем снова запитать дом. А , может быть, он первым отключает свой главный выключатель и не убивает линейного. (Потому что, когда генератор на 120 В питает обратно полюсный трансформатор 120 / 240-9600 В, напряжение на задней стороне трансформатора, угадайте, какое! 9600 вольт.Так работают трансформаторы.)

Хуже того, это звучит так, как будто вместо того, чтобы использовать кабель 120 / 240V / 3, он использовал два отдельных кабеля для обратной подачи каждой ноги отдельно. Что за беспорядочная установка. Вот что делают такие дураки. Просто удалите концы вилки с одного конца, чтобы никто не смог ее вставить.

На оставшихся заглубленных кабелях можно выкопать их, чтобы лучше рассмотреть. Если они НМ, вырви их — они разорены. NM не рассчитан на влажность. Если они UF, посмотрите, насколько глубоко они похоронены.Если он <24 дюймов, он слишком неглубокий, вырвите его. В противном случае вы можете отсоединить его, протянуть через здание, надеть на него ПВХ-кабелепровод Sched. 80 и снова закопать его (внизу, локоть, конечно), а затем Обеспечить физическую защиту до входа в здание согласно нормам. А потом снова ввести в эксплуатацию. Бесплатный провод 🙂

электрика — Нужна помощь в выборе провода для отдельно стоящего гаража

Conduit — ваш друг

Кабелепровод дешевый, рытье траншеи на дороже , и установка толстого канала в сейчас может сэкономить вам больше траншей позже , если ваши провода окажутся слишком маленькими, а также защитит провод от легких случаев повреждения земляных работ, которые в противном случае вынуждают выкопать кабель и заменить его.Итак, я бы сейчас положил толстый (2 дюйма +) ПВХ график 80 в землю, используя сборные конструкции с широким радиусом для горизонтальных переходов в вертикальные.

Жирный алюминий — ваш друг

Все плохое, что вы, возможно, слышали об алюминиевой строительной проволоке , не применимы к к тому, что вы делаете прямо сейчас. Концевые заделки, с которыми вы работаете (проушины для установочного винта), намного лучше справляются с работой с алюминиевым проводом, чем винты клеммного типа или задние ножки на розетках и переключателях, алюминиевый провод, который вы покупаете сейчас, изготовлен из другого сплава с улучшенными по свойствам для строительной проводки, чем алюминиевый провод, который дал алюминию плохую репутацию, а сами шины и наконечники на ваших выключателях и панелях, вероятно, также сделаны из плакированного алюминия.

Итак, с учетом сказанного, я бы использовал алюминиевый провод 2AWG, рассчитанный на влажную среду (THWN или XHHW-2) как для горячей, так и для нейтрали с 8AWG или 6AWG (8AWG работает, 6AWG может быть более полезным для заземления проводов электродов. хотя) голый медный провод заземления. Это даст вам 70А в гараже, не приближаясь к заполнению 2-дюймового трубопровода.

Большие (по размеру слота) субпанели — тоже вам друзья

Кроме того, вам понадобится для этого вспомогательная панель в гараже, и, опять же, экономить на копейки и фунт глупо сейчас из-за трудозатрат на переделку вещей в будущем.Я бы при минимальном минимуме поставил небольшую панель на 20 или 24 слота, 100А в качестве вспомогательной панели гаража — если вы можете позволить себе что-то с большим количеством слотов в ней, сделайте это , так как часто вы можете получить комплекты с панель, главный выключатель и несколько выключателей ответвления на 15 и 20 А. Кстати, не беспокойтесь о допустимой нагрузке на главный выключатель на вспомогательной панели, поскольку он служит только для отключения — автоматический выключатель фидера на 70 А на главной панели обеспечивает защиту от перегрузки по току.

Не менее

При этом вы захотите использовать динамометрический ключ на дюйм-фунт или динамометрическую отвертку (в зависимости от указанного крутящего момента), чтобы затянуть все выступы прерывателя и панели в соответствии со спецификацией , когда это делается — NEC 2017 фактически требует использования откалиброванного крутящего момента. инструментов в 110.14 (D), и в любом случае рекомендуется сделать надежное соединение, особенно на алюминиевых проводах.

% PDF-1.7 % 11 0 объект > эндобдж xref 11 85 0000000016 00000 н. 0000002394 00000 н. 0000002581 00000 н. 0000002623 00000 н. 0000003222 00000 н. 0000003704 00000 н. 0000003957 00000 н. 0000004368 00000 н. 0000004622 00000 н. 0000005203 00000 н. 0000005450 00000 н. 0000005950 00000 н. 0000006331 00000 п. 0000006629 00000 н. 0000006654 00000 н. 0000007099 00000 н. 0000007124 00000 н. 0000007256 00000 н. 0000007385 00000 н. 0000007519 00000 н. 0000007964 00000 п. 0000008075 00000 н. 0000008558 00000 н. 0000009092 00000 н. 0000009497 00000 н. 0000009610 00000 п. 0000009645 00000 н. 0000020540 00000 п. 0000030504 00000 п. 0000041227 00000 п. 0000051665 00000 п. 0000061792 00000 п. 0000072229 00000 п. 0000082954 00000 п. 0000093419 00000 п. 0000117581 00000 н. 0000134996 00000 н. 0000166881 00000 н. 0000170488 00000 н. 0000173136 00000 н. 0000173299 00000 н. 0000173563 00000 н. 0000176847 00000 н. 0000176930 00000 н. 0000176999 00000 н. 0000177068 00000 н. 0000177384 00000 н. 0000177644 00000 н. 0000198430 00000 н. 0000198525 00000 н. 0000198594 00000 н. 0000198685 00000 н. 0000214358 00000 н. 0000214624 00000 н. 0000214863 00000 н. 0000214888 00000 н. 0000215256 00000 н. 0000215642 00000 н. 0000215737 00000 н. 0000215880 00000 н. 0000216203 00000 н. 0000216298 00000 н. 0000216441 00000 н. 0000216840 00000 н. 0000216935 00000 н. 0000217078 00000 н. 0000217446 00000 н. 0000217731 00000 н. 0000217849 00000 н. 0000217992 00000 н. 0000218390 00000 н. 0000218485 00000 н. 0000218628 00000 н. 0000218948 00000 н. 0000219043 00000 н. 0000219186 00000 н. 0000219415 00000 н. 0000219801 00000 п. 0000220029 00000 н. 0000220172 00000 н. 0000220315 00000 н. 0000220701 00000 н. 0000220820 00000 н. 0000220963 00000 н. 0000001996 00000 н. трейлер ] / Назад 243997 >> startxref 0 %% EOF 95 0 объект > поток hb«b« Ā

Панели солнечных батарей DIY Объяснение плюсов и минусов

Время чтения: 5 минут

Солнечные батареи — модная вещь в 2020 году, и многие предприимчивые домовладельцы начинают интересоваться «солнечными панелями своими руками» — концепцией строительства система солнечных батарей самостоятельно.Конечно, солнечная установка требует значительных усилий, и есть правильный и неправильный сценарий для самостоятельных солнечных проектов.

Использование солнечной энергии имеет серьезные финансовые преимущества: она снижает ежемесячные затраты на электроэнергию и может даже повысить стоимость вашего дома. Такие льготы, как федеральный налоговый кредит на солнечную энергию, могут снизить ваши чистые затраты на 26 процентов или более, но солнечная энергия по-прежнему является значительным вложением, а цена может вызвать шок. Чтобы сэкономить деньги, неудивительно, что многие домовладельцы рассматривают возможность самостоятельного изготовления.Ниже мы разберем основные плюсы и минусы, которые вам нужно знать о солнечной энергии самостоятельно, прежде чем принимать решение, а также о процессе использования солнечной энергии своими руками.

Узнайте, сколько будут стоить солнечные панели в вашем районе в 2021 году

Основные выводы о солнечной энергии своими руками

• Установка системы «сделай сам» возможна и обычно обходится дешевле, чем наем установщика солнечных батарей
• Использование самостоятельной установки требует гораздо больше работы со стороны домовладельца
• Вы можете сравнить конкурентоспособные, полные предложения по солнечной энергии от установщиков на EnergySage Marketplace

5-этапный процесс создания солнечных панелей своими руками

1. Спроектируйте и установите размер вашей системы в соответствии с потребностями в энергии
2. Покупка ваше солнечное оборудование (солнечные панели, инверторы, стеллажи)
3. Установите стеллажи или крепления для панелей
4. Подключите солнечные панели к вашему стеллажному оборудованию
5. Установите солнечный инвертор

Самостоятельно установка солнечных панелей может быть дешевле , но ваши возможности ограничены

По данным EnergySage Solar Marketplace, средняя гр. Стоимость перехода на солнечную энергию для домовладельцев (то есть ваши затраты до применения льгот и скидок) составляет 16 860 долларов.Из этой суммы затраты на проектирование и установку составляют около десяти процентов от общей суммы счета — эти десять процентов — это то, что самодельные солнечные панели по сути сэкономят вам, поскольку вам все равно придется покупать оборудование самостоятельно. Тем не менее, все еще заманчиво задуматься о создании собственной установки солнечных панелей, чтобы сэкономить деньги и полностью контролировать свой проект.

Ваша солнечная энергетическая система должна продолжать вырабатывать электроэнергию в течение 25–35 лет, поэтому очень важно учитывать как первоначальные затраты, так и относительную финансовую выгоду для всех ваших вариантов использования солнечной энергии.Если вы покупаете домашний комплект солнечных батарей, например, те, что продаются в Costco или Home Depot, он может быть дешевле в расчете на ватт, но вы не получите такое же качественное оборудование, которое могут вам предложить установщики солнечных батарей. По большей части, установщики солнечных батарей покупают у дистрибьюторов оборудования, которое не продается широкой публике, и часто они получают более низкие цены, потому что могут покупать оптом.

Pro: создавайте собственные солнечные электростанции для небольших автономных проектов.

Большинство домашних солнечных комплектов предназначены для автономного использования, что означает, что вы не можете использовать их и оставаться подключенными к электросети.Если вы средний домовладелец, отключение от сети, вероятно, не в ваших интересах — возможность доступа к электроэнергии, вырабатываемой коммунальными предприятиями, важна, если ваша солнечная энергетическая система не производит достаточно электроэнергии для удовлетворения ваших потребностей в любое время. день круглый год.

Однако домашние комплекты солнечных батарей могут быть хорошим решением, если вы не пытаетесь обеспечить электроэнергией весь дом. Дома на колесах, лодки и все более популярные крошечные дома — все это возможности для самостоятельного изучения солнечной энергии, потому что они уже автономны и мобильны.

По аналогичной теме, проекты DIY на солнечной энергии могут быть полезны, если у вас есть большая собственность и вы хотите обеспечить электроэнергией отдаленную территорию, например сарай или сарай для инструментов, или хотите легко установить уличное освещение. В таких случаях ваши потребности в электроэнергии будут относительно низкими, поэтому покупка небольшого домашнего солнечного комплекта и установка его самостоятельно вполне осуществима.

Если вы хотите установить солнечный проект своими руками, заранее сравните несколько вариантов. Grape Solar — крупный производитель (среди нескольких других), который предлагает несколько различных продуктов DIY для сетевых и автономных систем, дополнительную информацию о которых вы можете найти ниже.

Опции для самостоятельной работы на солнечной энергии

Солнечная система

Продукт	Размер системы (ватты)	Стоимость системы	долларов за ватт	Ссылка на розничный продавец
Grape Солнечная система, подключенная к сети, 3			Солнечная система		10 942 $	$ 2,06	Home Depot
Grape Солнечная солнечная фотоэлектрическая система	3,180	$ 6,909	2,17 $	Home Depot
Солнечная система	Grape 9030 9 238 долл. США	4 долл. США.02	Amazon
Renogy Solar Premium Kit	800	2300 долл. США	2,88 долл. США	Amazon
WindyNation Off-Grid Комплект солнечных батарей	400										ECO-WORTHY Grid Tie Solar Panel Kit	1,200	1992 $	$ 1,66	Amazon

Против: установка солнечной энергии сложна, домашняя солнечная энергия требует обучения и опыта. , помните, что вы получаете то, за что платите.Домашний комплект солнечных батарей может быть менее дорогим, но установщики солнечных батарей предлагают огромную ценность за относительно небольшие дополнительные расходы (помните эту цифру в десять процентов?). Когда дело доходит до установки дорогостоящей электрической системы на вашем участке, поиск человека, который знает, что он делает, в конечном итоге может сэкономить вам как время, так и деньги.

Некоторые из лучших установщиков солнечных батарей работают в этом бизнесе десятилетиями — опыт, который невозможно воспроизвести никакими онлайн-исследованиями или руководствами по ремонту.Каждый штат требует, чтобы установщики имели лицензию и квалификацию для установки солнечных батарей, а независимые сертификаты, такие как профессиональная сертификация Североамериканского совета сертифицированных специалистов по энергетике (NABCEP), должны гарантировать, что компания, с которой вы решите работать, глубоко понимает этот процесс. .

Ваш установщик солнечной энергии также поможет вам заполнить и подать разрешения и заявки, которые вам необходимо подать для запуска и запуска вашей солнечной энергетической системы.Это особенно важно, потому что ваше коммунальное предприятие не позволит вам подключить вашу систему к сети без разрешения сертифицированного электрика.

Благодаря опыту вашего установщика солнечных батарей, они также будут хорошо понимать финансовые стимулы для использования солнечной энергии, доступные в вашем районе, и, возможно, даже смогут помочь вам сэкономить больше денег, найдя стимул, который вы, возможно, пропустили. Наконец, важно отметить, что многие производители оборудования будут соблюдать свои гарантии только в том случае, если квалифицированный установщик установит их оборудование.Многие установщики также предлагают дополнительную гарантию на свою работу.

Все еще сомневаетесь, подходит ли вам солнечная энергия своими руками? Посмотрите наше видео, в котором излагаются наиболее частые вопросы, которые возникают при самостоятельных солнечных проектах:

Существуют и другие (лучшие) способы сэкономить деньги на солнечной установке

Важное решение для вашего дома, вы захотите найти вариант с солнечной батареей, который принесет вам наибольшую финансовую выгоду. Однако использование солнечной энергии своими руками — не единственный способ сэкономить деньги при использовании солнечной энергии.

Три совета для покупателей солнечных батарей

1. Домовладельцы, которые получают несколько предложений, экономят 10% или более

Как и в случае любой дорогой покупки, покупка установки солнечной панели требует большого количества исследований и рассмотрения, включая тщательный анализ компании в вашем районе. В недавнем отчете Национальной лаборатории возобновляемых источников энергии (NREL) Министерства энергетики США рекомендовалось, чтобы потребители сравнивали как можно больше вариантов солнечной энергии, чтобы не платить завышенные цены, предлагаемые крупными установщиками в солнечной отрасли.

Чтобы найти более мелких подрядчиков, которые обычно предлагают более низкие цены, вам потребуется сеть установщиков, например EnergySage. Вы можете получить бесплатные предложения от проверенных установщиков, проживающих в вашем регионе, когда вы зарегистрируете свою собственность на нашем рынке солнечных батарей — домовладельцы, получившие 3 или более предложений, могут рассчитывать сэкономить от 5000 до 10000 долларов на установке солнечных панелей.

2. Крупнейшие установщики обычно не предлагают лучшую цену

Мантра больше не всегда лучше — одна из основных причин, по которой мы настоятельно рекомендуем домовладельцам рассматривать все варианты солнечных батарей, а не только бренды, достаточно крупные, чтобы платить за самую рекламу. Недавний отчет правительства США показал, что крупные установщики на 2000-5000 долларов дороже, чем небольшие солнечные компании . Если у вас есть предложения от некоторых крупных установщиков солнечной энергии, обязательно сравните эти предложения с предложениями местных установщиков, чтобы убедиться, что вы не переплачиваете за солнечную батарею.

3. Не менее важно сравнивать все варианты оборудования.

Специалисты по установке в национальном масштабе не просто предлагают более высокие цены — у них также, как правило, меньше вариантов солнечного оборудования, что может существенно повлиять на производство электроэнергии в вашей системе. Собирая разнообразные предложения по солнечной энергии, вы можете сравнить затраты и экономию на основе различных пакетов оборудования, доступных вам.

При поиске лучших солнечных панелей на рынке следует учитывать несколько факторов. Хотя одни панели будут иметь более высокий рейтинг эффективности, чем другие, инвестирование в самое современное солнечное оборудование не всегда приводит к более высокой экономии. Единственный способ найти «золотую середину» для вашей собственности — это оценить расценки с различным оборудованием и предложениями финансирования.

Для любого домовладельца, который только начинает покупать солнечную батарею и который хочет приблизительную оценку установки, попробуйте наш солнечный калькулятор, который предлагает предварительную стоимость и оценку долгосрочной экономии в зависимости от вашего местоположения и типа крыши. Для тех, кто хочет получить расценки от местных подрядчиков сегодня, посетите нашу платформу сравнения расценок.

Примечание: этот пост содержит партнерские ссылки. Мы ссылаемся только на те продукты, которые мы считаем отличными.

Этот пост был первоначально опубликован в «Новостях Матери-Земли».

основных солнечных элементов

Узнайте, сколько будут стоить солнечные панели в вашем районе в 2021 году

Разрешение на электрооборудование | Услуги по развитию

Разрешения на электрооборудование гарантируют, что проекты соответствуют минимальным стандартам, которые помогают защитить жизнь или здоровье, общественное здоровье, собственность и благосостояние. Никакая электрическая проводка, устройство, приспособление или оборудование не должны устанавливаться внутри или на какой-либо структуре или помещении, а также не должны производиться какие-либо изменения, дополнения или замены в любой существующей проводке, устройстве, приборе или оборудовании, если не было получено Разрешение на электрооборудование для работа, кроме исключений, указанных ниже.

В зависимости от желаемого объема работ, разрешение на электрооборудование может представлять собой простое разрешение на электричество «Без плана» или разрешение на электричество (обязательно) .

Простое разрешение на электричество без плана

Владельцы домов, владельцы собственности и лицензированные подрядчики могут получить разрешение на электричество без плана для небольших установок, включая:

• Сброс счетчика / повторное подключение
• Добавление контуров
• Разная электропроводка, например, перенос электрических розеток или переподключение
• Опоры временные для стройплощадок
• Станции зарядки электромобилей для частных гаражей

Если ваш проект включает в себя комбинацию электрического, механического оборудования и / или водопровода / газа, как только вы окажетесь на онлайн-портале разрешений, вам нужно будет выбрать Простое разрешение на комбинацию без плана, когда вы начнете процесс подачи заявки.

Заявители обычно получают разрешение в течение двух рабочих дней. Осмотр может быть назначен после оплаты счета и выдачи разрешения.

Подать заявку на простое разрешение

План (требуется) Разрешение на электрооборудование

Электрические планы и расчеты требуются для всех зданий и сооружений, кроме одно- и двухквартирных домов, за исключением тех случаев, когда установка соответствует требованиям разрешения на отсутствие планов. Кандидаты должны получить разрешение на выполнение всех электромонтажных работ, которое должно выдаваться только физическому лицу, фирме или корпорации, имеющим действующую лицензию подрядчика штата Калифорния, которая разрешает установку электрооборудования, либо собственнику или арендатору.

Подать заявку на разрешение плана

.
