Опубликовано Как залить фундамент под туалет на даче своими руками
Главная » О фундаменте
Технология мелкозаглубленного ленточного фундамента остается относительно простой и доступной для дачного строительства. Основание на бетоне М200 закладывают по периметру постройки.
Содержание
- Выбор места
- Разметка фундамента
- Копка траншеи
- Как сделать подушку
- Монтаж опалубки
- Арматурный каркас
- Заливка бетона
- Застывание бетона
- На каком фундаменте установить туалетную кабину
Выбор места
Участок строительства должен быть удален от источников, скважин, колодцев. Проникновение канализационной жидкости в искусственные, естественные водоемы, источники технической или питьевой воды недопустимо.
Требования к месту:
- Удаление от соседей. Строительство на границе участка запрещено. Расстояние от межи до постройки должно быть выше 1 м.
- Не в центре участка. Расположение на постоянно продуваемом месте распространит неприятный запах по территории и дому.
При разной высоте грунтов на даче выбирайте наиболее низкую точку. Проверьте доступность подъездных путей, — к туалету должна подъезжать ассенизаторская машина.
Разметка фундамента
Комфорт и срок эксплуатации туалета зависят от правильной разметки. Работы проводят вручную или инструментом: лазерным уровнем, нивелиром, теодолитом.
Как выставить разметку:
- Определите точные границы участка. Возьмите лист бумаги, привяжите строение к территории. Чтобы не нарушить нормы СниП, учитывайте места размещения сараев, заборов, колодца, дома.
- Определите размер туалета, сформируйте, укрепите выгребную яму. На всей площади будущей постройки снимите верхний почвенный слой на 10 см.
- Возьмите колышки, рулетку и капроновую нить толщиной 1.5-2 мм. На земле и траве хорошо заметен шнур белого цвета.
- Разметьте фундамент, забив колышки. На первом закрепите шнур. Отмерьте длину — забейте второй и натяните веревку. Отмерьте ширину, забейте третий колышек. По такому же способу — четвертый. Выстроите все точки на ширину траншеи с учетом установки опалубки.
Отмерьте ширину, забейте третий колышек. По такому же способу — четвертый. Выстроите все точки на ширину траншеи с учетом установки опалубки.Между предполагаемыми стенами дачного туалета должен быть прямой угол. Чтобы упростить задачу, используйте сколоченный из досок треугольник или сваренные отрезки арматуры. Перед выкапыванием траншеи проверьте диагонали. Размеры должны сойтись. Допустимое отклонение — 20 мм.
Копка траншеи
Выройте прямоугольную траншею по разметке. Глубина выработки должна соответствовать глубине заложения основания, — для туалета достаточно 0.2-0.5 м (в зависимости от пучинистости грунта). Стены и дно выровняйте, изолируйте геотекстилем для защиты от почвенной влаги.
Как сделать подушку
Устройте подсыпку на основе мытого карьерного песка средней или крупной фракции (крупность выше 2 мм). Мелкий размер зерен даст неизбежную усадку. Уложите на дно траншеи толщиной 5-7 см, смочите водой, уплотните. Сверху положите гравий фракции 2-4 см.
Толщина слоя — 15 см. Разровняйте и уплотните камни.
Монтаж опалубки
Для щитов используйте обрезную доску толщиной 1.5-2 см. Для вертикальных поперечин — брус 40 мм. Опалубка будет съемной.
Сборка:
- Установите поперечины с шагом 70 см и щиты. Закрепите саморезами.
- Застелите п/э пленкой или другим гидроизоляционным материалом. Зафиксируйте степлером.
Изоляция предотвратит высыхание бетона, обеспечит правильный набор прочности и исключит вытекание цементного молочка. При таком способе монтажа опалубочную доску можно будет использовать заново.
Арматурный каркас
Свяжите армирующий каркас на основе рифленого или простого прутка d 10-14 мм. Соедините вязальной проволокой. Разрежьте бухту на куски 30 см, сложите пополам, загните, заведите под пруток и закрутите концы. Между опалубкой и каркасом оставьте зазоры. Сюда будет залит бетон. После застывания он образует защитный слой от коррозии арматуры.
Заливка бетона
Ленточное основание заливают за один прием. Горизонтальная плоскость заливки должна быть ниже бортов опалубки. Используйте заказной товарный бетон М200 или самомесный раствор, приготовленный в бетономешалке.
Рецепт для самостоятельного замеса:
- Цемент М500 — 1 часть.
- Песок — 2 части.
- Щебень — 4 части.
- 0.7 части воды (0.5 части с пластификатором).
Пропорции могут меняться из-за влажности, пустотности наполнителя. В грушу бетономешалки последовательно засыпьте: щебень, песок, цемент, воду с пластификатором. При замесе контролируйте густоту раствора. Бетон должен быть жестким. Уплотните его глубинным вибратором.
Застывание бетона
В опалубке в смеси начинаются процессы кристаллизации и гидратации, важные для набора прочности.
Уход:
- Накройте бетонную заливку пленкой. Материал предотвратит быстрое испарение влаги.
- Периодически увлажняйте основание в течение 7 дней. Даже верхние миллиметры заливки не должны пересыхать.
- Начните полив через 12 ч. после завершения работ. Если на улице жарко, проливайте раз в 2-3 ч. В ненастную погоду — раз в 4-5 ч. При t ниже +5 °С, увлажнение не требуется.
Даже верхние миллиметры заливки не должны пересыхать.Разберите опалубку. Покройте ленту обмазочной гидроизоляцией. Окончательную прочность фундамент наберет через 28 суток. Нагружайте через неделю после заливки.
На каком фундаменте установить туалетную кабину
Чтобы выбрать фундамент под туалетную кабину, постройки с душем, рекомендовано провести пробное бурение. Это поможет определить степень промерзания почвы и уровень грунтовых вод.
Типы оснований под мелкие постройки:
- Простой, универсальный ленточный мелкозаглубленный фундамент. Подходит для всех построек и разного типа грунтов. Строительство оправдано, а технология доступна каждому. Готовая конструкция надежна, прослужит десятки лет, обеспечивает равномерное распределение нагрузок и не боится сезонных подвижек грунтов.
- Для небольших туалетов ленточный тип может оказаться избыточным. Под мелкие постройки, на участках с перепадами высот, уклонами строят столбчатый фундамент. По технологии по разметке бурят отверстия d 10-15 см, глубиной 0.7-1 м. Для формирования квадратных столбов опалубки используют доску. Внутрь закладывают каркас из 2-3 прутов арматуры.
Готовая конструкция надежна, прослужит десятки лет, обеспечивает равномерное распределение нагрузок и не боится сезонных подвижек грунтов.Установка блоков и кирпича ненадежна и может послужить временным основанием под туалет.
Фундамент под туалет на даче – технология строительства + Видео
Туалет с выгребной ямой, который часто устанавливается на загородных участках и дачах, вы можете построить самостоятельно. Мы опишем все тонкости этого процесса, начиная от закладки фундамента и заканчивая установкой дверей на дачный клозет.
Варианты простых санузлов для загородных участков – выбор есть
Существует несколько популярных типов туалетов, которые чаще всего ставят своими руками владельцы загородных участков.
К ним относят:
- Пудр-клозет – простая конструкция. Для нее даже не нужно обустраивать специальную яму, предназначенную для сбора фекалий. Ее функцию выполняет емкость, которую размещают под унитазом. Для такой цели подойдет обычное ведро. После визита в подобный клозет нечистоты обычно посыпают торфом либо опилками (чтобы убрать неприятный запах) словно пудрой. Отсюда и его название.
- Люфт-клозет – туалет с унитазом и выгребной ямой. Яма выкапывается вне дома, а унитаз устанавливают внутри дачного жилища.
- Традиционный санузел на улице с выгребной ямой. Именно его чаще всего решают сделать своими руками на даче любители загородного отдыха. Туалет с выгребной ямой имеет элементарную конструкцию. Его нетрудно возвести самостоятельно, используя подручные инструменты и простые материалы. Такие санузлы устанавливаются на улице. Отходы жизнедеятельности человека собираются в яме, которую роют под туалетом. По мере необходимости ее очищают, вызывая ассенизаторскую машину. Другой вариант – когда яма заполняется, ее засыпают и переносят кабинку на другое место.
Другой вариант – когда яма заполняется, ее засыпают и переносят кабинку на другое место.Туалет на дачном участке
Далее мы подробно рассмотрим, как обустроить своими руками санузел третьего типа. А перед этим приведем основные нормы, регулирующие размещение туалета на даче. Его необходимо устанавливать на таких расстояниях от других объектов:
- 8 м – от летнего душа и бани;
- 12 м – от уличного погреба и жилой постройки;
- 25 м – от колодца с водой (скважины) и природного водоема;
- 1 м – от ограды дачного участка и кустов;
- 4 м – от деревьев и строений для разведения домашних животных.
Важный момент! Когда грунтовые воды размещаются на вашей даче выше 2,5 м, строить туалет с выгребной ямой нельзя. Это отдельно оговаривается в Саннормах. В подобных ситуациях вы можете сделать пудр- либо люфт-клозет или же установить современную биокабинку.
Устройство выгребной ямы своими руками – правила
Котлован для сбора нечистот под уличным санузлом на даче выкапывают глубиной 2–4 м с обязательным его уклоном к задней стороне кабинки.
Дно ямы утрамбовывают. А затем покрывают 15–20-сантиметровым слоем глины. Желательно забетонировать дно котлована раствором воды, цемента (1 часть) и строительного песка (3 части).
Можно не использовать бетон и сделать основание ямы фильтрующим. В этом случае на ее дно укладывают около 15 см песка, а сверху – небольшой слой щебня (применяйте материал крупной фракции) либо гальки средней величины. Такое днище будет пропускать часть нечистот в грунт, уменьшая их общее количество. Благодаря этому очищать туалет вам придется намного реже.
Выгребная яма на участке
Нередко в котлован помещают какой-либо пластиковый резервуар (еврокубы, большие бочки). Его можно обрезать снизу и сверху, если вы планируете сделать своими руками туалет с фильтрующим дном, либо только сверху, когда сооружается герметичная конструкция.
Стены котлована рекомендуется выложить кирпичом.
Еще один популярный вариант – размещение в выгребной яме бетонных колец.
Но он достаточно трудоемкий и дорогостоящий. Поэтому кольца используются лишь в случаях, когда вы часто бываете на даче и активно пользуетесь кабинкой на улице.
За задней стенкой клозета обязательно выводится труба для вентиляции. Ее верхний торец должен выступать сантиметров на 10 над крышей постройки. Желательно накрыть трубу зонтиком или конусным козырьком. Тогда ее не зальет дождь. В котлован вентиляционная труба заводится на глубину 20 см по отношению к уровню пола уличного санузла.
Фундамент под туалет – простое и надежное ленточное основание
Если вы не хотите, чтобы кабинка дала крен через пару лет эксплуатации, следует сделать фундамент для клозета. Проще всего обустроить ленточное мелкозаглубленное основание высотой 10–15 см и шириной около 25 см. Вам понадобится фанера и доски, цемент М400, песок, шнур для разметки, деревянные колья, гравий.
Изготовление фундамента для туалета
Фундамент своими руками делаете так:
- Определяетесь с местом размещения клозета. Отмечаете его угловые точки колышками, между которыми натягиваете разметочный шнур.
- Копаете яму, трамбуете ее, дно устилаете глиной (20-сантиметровый слой), потом песком (достаточно слоя в 6 см), а затем еще и щебнем либо гравием (15 см).
- Монтируете из фанеры и досок опалубку (без нее фундамент не построить).
- Смешиваете 3 части песка с 1 частью цемента, добавляете немного гравия, заливаете полученный состав водой.
- Заливаете отдельными слоями бетон в опалубку. Важно! После заливки одного слоя ждете, пока он не схватится. И только затем заливаете следующий. Самый верхний слой делайте более жидким (долейте в смесь больше воды) и при этом не используйте гравий в качестве добавки.
Отмечаете его угловые точки колышками, между которыми натягиваете разметочный шнур.Обустраивая ленточный фундамент, контролируйте его горизонтальность уровнем. Тогда вы получите действительно устойчивый туалет на даче без перекосов и уклонов. Можно сделать и столбчатый фундамент для дачного санузла. Об этом далее.
Столбчатое основание – делаем своими руками
Такой фундамент обстраивается следующим образом.
Сначала размечаете будущее строение. Так как возводится обычный дачный туалет, имеющий скромные геометрические параметры, допускается устанавливать только угловые столбики. Опоры вдоль стен (их называют промежуточными) в этом случае не нужны.
Столбы вы можете сделать собственноручно из рубероидных листов. Просто смотайте несколько штук в плотную трубку и зафиксируйте ее стальной проволокой. Но легче приобрести асбестоцементные трубы либо железобетонные готовые опоры требуемого сечения и размеров.
Столбчатый фундамент для туалета
Далее фундамент строится так:
- Укрепляете дно котлована под туалет на даче и выполняете гидроизоляцию выгребной ямы (обычно используются листы рубероида).
- Насыпаете на влагозащитный слой 7 см песка, трамбуете.
- Отсыпаете гравийный слой (15 см), его также требуется утрамбовать.
- Монтируете в котлован опалубку, крепите ее камнями, досками, любыми другими распорками в необходимом положении.
- Заливаете фундамент. Операция, опять же таки, производится послойно. Причем вам нужно постоянно следить, чтобы установленные столбы не смещались в процессе заливки.
Операция, опять же таки, производится послойно. Причем вам нужно постоянно следить, чтобы установленные столбы не смещались в процессе заливки.Как видим, и столбчатый фундамент для дачного клозета возводится достаточно просто. Если же у вас совсем нет времени и желания заниматься обустройством надежного основания под туалет, поставьте кабинку на автомобильные покрышки. Разместите их в вырытом котловане с двух сторон (противоположных) клозета либо по углам строения. А потом наполните все шины мусором, оставшимся после строительных работ, гравием, обычным песком примерно на 3/4. Это самый простой способ построить фундамент своими руками.
Возводим и обустраиваем кабинку дачного санузла – инструкция

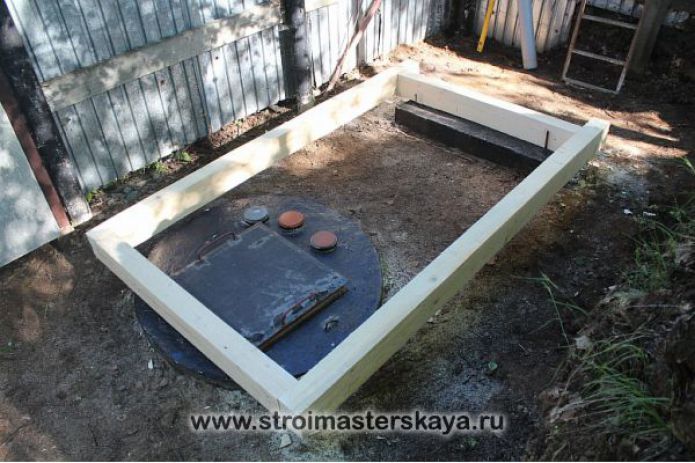

Уличный туалет обычно строят из деревянных брусьев диаметром 8 на 8 либо 5 на 5 см. Использовать материал большего сечения нет смысла. Скреплять изделия из древесины лучше всего металлическими уголками. Также вам понадобятся четыре вертикальные опоры и брусья для крыши туалета.
Последние должны выходить за пределы клозета где-то на 40 см, создавая тем самым задний и передний навес.
Каркас конструкции нужно сделать более прочным. Для этого следует выполнить скрепление задних и боковых элементов постройки диагональными деревянными перемычками. А с лицевой стороны клозета, где будет устанавливаться дверь, необходимо соорудить отдельный скелет. Его изготавливают из двух брусьев (ставятся вертикально) и горизонтальной планкой, размещаемой над ними. Высота вертикальных опор – до 2 м.
Кабинка туалета из дерева
Дверь чаще всего изготавливается из древесины. Обвяжите нужное количество брусьев и смонтируйте готовую конструкцию на 2–3 петли. Не пытайтесь сделать дверь чересчур массивной. Ведь дачный туалет эксплуатируется только в теплое время года. Над входом в клозет желательно вырезать небольшое окошко. Тогда вы сможете закрывать дверь и при этом не сидеть в туалете в полной темноте.
Рекомендуется установить стекло в сделанное окно, чтобы насекомые не залетали в уличный санузел.
Оно также убережет клозет и от попадания внутрь капель дождя. Нелишним будет внешний и наружный засовы на дверь. Изнутри на дверь можно поставить простой крючок, а снаружи – защелку или засов.
Обшивку туалета, как правило, выполняют 1,5–2,5-сантиметровым по толщине деревянными досками. К поверхности земли их монтируют по вертикали. При этом доски следует прибивать к каркасу нержавеющими гвоздями так, чтобы между элементами обшивки не было крупных зазоров. Деревянную крышу санузла на улице покрывают рубероидом, а сверху укладывают листы шифера.
В дачный клозет можно установить унитаз, если вы не хотите забывать о городских удобствах даже во время дачного отдыха.
Важный момент. В уличный туалет нельзя ставить обычный фаянсовый унитаз. Он достаточно тяжелый, поэтому вполне может проломить напольное дощатое основание клозета.
Приобретайте металлический либо пластмассовый унитаз. Сейчас в любом магазине сантехники продаются такие изделия. Их основное отличие от традиционных стульчаков – отсутствие чаши. Подобный унитаз делается с прямым каналом, который внизу сужается. За счет этого вам не нужно будет сливать нечистоты водой.
Если унитаз вам не нужен, сделайте простое сиденье из деревянных досок и помост. Смонтируйте их на каркасе над выгребной ямой. И наслаждайтесь настоящей дачной жизнью.
- Автор: Паблер Ксения Л
- Распечатать
Оцените статью:
(13 голосов, среднее: 2.9 из 5)
Поделитесь с друзьями!
Ванная комната в подвале без разрушения бетона
Сохранить, поделиться!
2,8 К акции
- Поделиться
- Твит
Мы можем получать комиссию за покупки, сделанные после перехода по ссылкам на этой странице.
by Ed
Этой осенью мы поставили санузел в подвале, не ломая бетон – получилось красиво. (Журнал Better Homes and Gardens соглашается — они представили наш проект в своем выпуске за февраль 2019 г.выпуск!)
До и после ниже довольно убедительно — наша новая ванная комната в подвале раньше была чуланом!
Мы установили мацерирующий туалет Sanicopact от Saniflo Canada в нашей ванной комнате в подвале. Мы рассказали обо всех причинах, по которым мы выбрали его здесь.
С практической точки зрения самое лучшее то, что это позволило нам добавить раковину и унитаз, не нарушая бетонный пол и не используя пространство, которое занял бы обычный унитаз.
В такой маленькой комнате каждый сантиметр на счету!
Но насколько сложно было установить эту новую ванную комнату в подвале? Что ж, на этот раз я здесь, чтобы рассказать вам об этом с большим количеством фотографий (мы сделали более 180!) И некоторыми советами, которые я узнал во время нашей установки.
Saniflo Canada предоставила не только туалет Sanicompact, но и техническую поддержку, когда у меня возникали вопросы. Я надеюсь, что благодаря моему опыту и их проницательности это руководство поможет вам решить, стоит ли вам может установить его и помочь вам в этом процессе.
Итак, я написал этот пост, чтобы помочь вам добавить ванную, не ломая бетон. Я многому научился. Ниже я делюсь своими советами и учебным пособием по установке туалетной системы Saniflo с мацерацией.
Как добавить ванную комнату на цокольном этаже, не ломая бетон
Содержание
- Но насколько сложно было установить эту новую ванную комнату в подвале?
- Шаг 1: Подготовьте Saniflo Sanicocompact к установке.
- Шаг 2. Имея представление об окончательном местоположении, начните с выделения места для открытия позади Saniflo Sanicocompact.
- Шаг 3: Подготовьте электропроводку/розетку GFI и 1/2″ линии подачи воды.
- Шаг 4: Черно отрежьте и установите слив для сточных вод из ПВХ диаметром 1 дюйм.
- Шаг 5: Когда вы полностью подгоните ПВХ к дренажной трубе, решите, как вы будете врезаться в магистраль из АБС.
- Шаг 6. Подсоедините ПВХ от унитаза к соединению из АБС.
- Шаг 7: Соберите соединение сифона от раковины к унитазу.
- Шаг 8: Доработайте и проверьте все. Поставить гипсокартон.
- Шаг 9: Подсоедините фитинг унитаза, выход GFI и подачу воды.
- Шаг 10: Если все в порядке, можно разметить пол и просверлить монтажные кронштейны.
Для начала немного информации о необходимых вам навыках:
Инвентаризация навыков:
- Канализационно-сточная канализация – скорее всего, ПВХ и АБС – в зависимости от того, что есть в вашем доме в качестве основной трубы .
- Поставка сантехники – медь/пекс в зависимости от того, что есть в вашем доме – Фитинги Sharkbite, если вы похожи на меня и хотите сократить путь.
- Электрика – Добавление нового специального выключателя и трассы для туалета (или добавление его к существующей трассе).
- Каркас, гипсокартон, столярные изделия, покраска и т. д.
Перечитайте этот список. Я сделал небольшие кусочки всех этих шагов, прежде чем приступить к этому проекту. Я также смотрел некоторые видео на YouTube для некоторых вещей и читал некоторые также. я выучил много до и во время этой установки.
Если что-то кажется вам пугающим или совершенно новым, вы можете попросить профессионала установить его. Я бы посоветовал прочитать оставшуюся часть этого руководства, потому что я попытаюсь рассказать вам о выборе местоположения и некоторых других вещах, которые помогут при разговоре с профессионалом. Кроме того, если вас установит профессионал, Saniflo Canada предоставит вам дополнительный год гарантии, так что это тоже хорошая сделка.
Несмотря на все мои предостережения, этот проект по-прежнему можно сделать своими руками, и если у вас есть эти навыки или вы знаете кого-то, у кого они есть, вы можете получить туалетную комнату в любом месте вашего дома менее чем за 1500 долларов.
- Saniflo Sanicocompact. Обязательно сравните цены (и воспользуйтесь онлайн-купоном!):
- Цена Home Depot здесь
- Цена Lowes здесь
- Цена на Amazon здесь
- 1-дюймовая труба из ПВХ – номинальное давление по графику 40 – столько длины, сколько вам нужно, чтобы пройти от вашего туалета до основной водопроводной трубы в вашем доме.
- 1-дюймовые фитинги из ПВХ, чтобы сделать все необходимые повороты. Избегайте использования 9Отводы под углом 0 градусов — вместо этого используйте 2 фитинга под углом 45 градусов, чтобы сделать все повороты плавными для промывки под давлением.
- 1/2″ медь или PEX для линии подачи и соединения с раковиной (при условии, что вы подключаете раковину к вашей системе Saniflo).
- 1-1/4″ труба из АБС-пластика и фитинги (для соединения сифона и для соединения с основным соединением канализационной трубы.
- Запорный шаровой кран из ПВХ 1″
- Гибкая муфта от 1-1/2″ до 1-1/4 или 1″ для соединения европейской трубы из ПВХ с североамериканской трубой из АБС-пластика (если это то, что у вас есть, я покажу вам свое решение ниже)
- АБС и ПВХ цемент/грунтовка
- Проводка (при необходимости) для добавления розетки GFI для подключения Saniflo.
Для меня это означало, что Робин должна решить, где ей это нужно в крошечном (4 х 4 фута!) шкафу, который мы переоборудовали.
Затем я вскрыл потолок, оторвал кусок гипсокартона, проверил, где находятся стойки и балки, быстро составил план и начал измерять
Наконец, мы выбираем место, где сливная труба может проходить прямо к балкам, затем параллельно одной из них, пока не достигнет области, где мы сможем опустить ее и получить доступ к основной трубе.
Это будет иметь решающее значение для сборки своими руками, но также полезно, если вы хотите, чтобы ваш Saniflo Canada Sanicompact устанавливался профессионалом.
Небольшое выравнивание, чтобы облегчить попадание в сливную трубу, будет означать меньше разрушений/строительства (и, как правило, меньших затрат). Тем не менее, вся подводящая и сливная сантехника имеет небольшие размеры и может быть установлена в большинстве помещений.
И да, это подставка для электронной клавиатуры, на которой стоит раковина, чтобы временно визуализировать пространство…
Я обнаружил, что найти 1-дюймовый ПВХ было непросто. Мое решение состояло в том, чтобы найти его в Интернете и заполнить корзину на веб-сайте Home Hardware всеми фитингами, которые, по моему мнению, мне могут понадобиться. Заказывайте все дополнительно! Вы всегда можете вернуть то, что вам не нужно, и вы никогда не знаете, что может идеально подойти для чего-то.
Шаг 1: Подготовьте Saniflo Sanicompact к установке.Прикрепите все необходимые фитинги, чтобы все измерения были точными.
По умолчанию Sanicocompact поставляется с закрытым соединением приемника. Вам нужно будет отрезать колпачок и прикрепить сливной патрубок, если вы планируете добавить раковину (как это сделали мы).
На двух верхних изображениях показано вырезание и добавление сливного соединения раковины.
На нижнем изображении показаны все четыре соединения (водоснабжение, электричество GFI, слив серой воды из раковины и слив черной воды), которые вам необходимо запланировать при подготовке каркаса и инженерных сетей.
Шаг 2. Имея представление об окончательном местоположении, начните с определения места для открытия позади Saniflo Sanicocompact.Если у вас есть стена, которая позволяет вам работать сзади (например, прорезать отверстие в шкафу или кладовой, чтобы облегчить подключение), это потрясающе. у меня такого не было.
Следовательно, я решил оставить отверстие большего размера, чтобы я мог втиснуть в него руки, чтобы выполнить окончательные соединения сантехники.
Затем мы попытались скрыть как можно большую часть отверстия с помощью отделки. Робин хотел бы, чтобы он был меньше… Все соединения Saniflo довольно гибкие, поэтому у вас есть немного места для перемещения вещей.
Вот основная идея того, где будет туалет.
Я дал себе много места для соединений, но в итоге вырезал часть кадра.
Я начертил на обратной стороне гипсокартона место, где будут соединяться мои другие водостоки. Выход GFI расположен в левом нижнем углу.
Смотри хорошенько, как-то он не попал на другие фотографии.
Шаг 3: Подготовьте проводку/розетку GFI и 1/2″ линии подачи воды. На этом снимке показано расположение раковины (в центре справа) и обрамление унитаза (внизу слева).Ставим GFI рядом с унитазом и рядом с раковиной.
Кстати, что за масса утеплителя? Возвратный канал холодного воздуха мы должны были проработать в дизайне.
Этап 4. Обрежьте и установите слив для сточных вод из ПВХ диаметром 1 дюйм.Установите запорный шаровой кран в нижней точке, как можно ближе к унитазу.
Почему? Что ж, если вам когда-нибудь понадобится вынести унитаз для обслуживания, вы оцените возможность закрыть сливную трубу в стене и свести к минимуму количество черной воды, оставшейся после того, как вы все отключите.
Я использовал свою пилу для резки, чтобы сделать несколько кусочков «LEGO» из ПВХ размером 1″ x 1″, чтобы сделать все необходимые изгибы и повороты. Шаг 5: Когда вы полностью подгоните ПВХ к дренажной трубе, решите, как вы будете врезаться в магистраль из АБС.
Не забудьте учесть рекомендуемый уклон вниз 1/4″ на фут между туалетом и трубой.
Разрежьте АБС и начните сборку.
Я использовал штуцер из АБС-пластика и отрезок 3-футового отрезка из АБС-пластика, который затем соединил муфтой с фитингом из ПВХ.
ПВХ и АБС плохо склеиваются (или вообще не склеиваются), поэтому убедитесь, что у вас есть аналогичное решение, если в вашей сантехнике много АБС.
Мой основной стек уже был врезан профессионалом, поэтому у меня была боковая ветвь, в которую я мог легко врезаться.Это моя тестовая посадка.
А потом мы режем… Это изображение требует пояснений — белый ПВХ в середине — центральный пылесос — не обращайте на него внимания.
PVC справа — это слив унитаза, который поднимается вверх от задней части Sanicocompact, а затем спускается вниз. На заднем плане слева вы можете видеть, где он совпадает с соединением ABS-основного стека.
Муфта еще не установлена.
Улучшенный снимок соединения ПВХ и АБС. Не смотрите на эту голую лампочку слишком долго, иначе это повредит глазам. Шаг 6. Подсоедините ПВХ от унитаза к соединению из АБС.Для ПВХ требуется грунтовка и клей, которые могут испачкать и оставить пятна. Считай себя предупрежденным.
Эта труба будет находиться под давлением, когда унитаз смывает и откачивает отходы, поэтому не «срезайте углы». Буквально – обрежьте всю трубу как можно ровнее и аккуратнее для чистых соединений.
Нет изображений — извините — но ПВХ-грунтовка/цемент — это операция, требующая времени, и существует множество онлайн-руководств, если этот шаг для вас в новинку.
Шаг 7: Соберите соединение сифона от раковины к унитазу.
Опять пришлось соединить АБС и ПВХ и снова использовал муфту.
Он не находится под давлением, а просто самотеком стекает из раковины в блок Sanicocompact для промывки.
Это не окончательная сборка, но я ставлю сифон на место, чтобы показать, как все это будет складываться.Вы также заметите, что мне пришлось снять часть унитаза, о котором я упоминал выше.
Шаг 8: Доработайте и проверьте все. Поставить гипсокартон. Шаг 9: Подсоедините фитинг унитаза, выход GFI и подачу воды.Проверить все на месте.
Подсоедините унитаз с помощью прилагаемых хомутов и отвертки на 7 мм. Я попытался использовать отвертку, но не смог затянуть ее достаточно (протекла!).
Быстрый звонок в службу поддержки клиентов Saniflo Canada дал мне знать, что лучше всего использовать головку на 7 мм. После этого – ни протечек, ни проблем.
Еще раз проверьте все соединения – убедитесь, что сливной шаровой кран открыт, включите воду, вставьте вилку и попробуйте смыть!
Это соединение находится под давлением, поэтому вам нужно затянуть хомут достаточно туго.
Не вставляйте АБС слишком далеко в гибкую муфту Saniflo — вы хотите, чтобы она «направляла» сточные воды, а слишком сильное вдавливание может помешать этому.
Еще один снимок всех подключений.Вероятно, я оставил слишком много места на настенном щите, но его нужно сильно подтянуть, а в остальном места мало.
Это та точка, где было бы здорово иметь заднюю панель для доступа к соединениям.
Шаг 10: Если все в порядке, можно разметить пол и просверлить монтажные кронштейны.Подсоедините сиденье. Похлопайте себя по спине. Может, взять его в свой первый рейс? Вы достойны чести!
Готово!
У нас определенно есть более красивые фотографии этой дамской комнаты, но эта может быть моей любимой.Я сделал это — раньше этого не было, а теперь есть.
Все подробности…
- Мы разработали собственную альтернативу смехотворно дорогим обоям своими руками — и поделились, как мы это сделали здесь.
- Мы взяли раковину IKEA и изготовили собственный плавающий деревянный туалетный столик из расходных материалов на сумму 30 долларов США – это делает эту маленькую комнату намного больше. (И вы знаете, мы любим лайфхаки ИКЕА.)
- Мы покрыли наш туалетный столик морилкой , используя вещи со всего дома, за копейки!
- Мы установили потолочные доски с шипами и пазами.
- И мы расскажем о том, как мы сделали все последние штрихи в нашей классической, современной, натуральной пудровой комнате: :
(И вы знаете, мы любим лайфхаки ИКЕА.)- великолепный кран
- обшивка панелями из досок и реек (мы уже делали это раньше с прекрасными результатами)
- простой в установке молдинг
- красивое освещение и многое другое!
Сохранить, поделиться!
2,8 К акции
- Поделиться
- Твитнуть
Как установить новый туалетный фланец на бетонную плиту
Ли Уоллендер
Ли Валлендер
Ли имеет более чем двадцатилетний практический опыт реконструкции, ремонта и улучшения домов, а также дает советы по благоустройству дома более 13 лет.
Узнайте больше о The Spruce’s Редакционный процесс
Обновлено 13.12.22
Артем Ермилов / Getty ImagesВ этой статье
Прежде чем начать
Вопросы безопасности
Инструкции
Когда следует обратиться к специалисту
Часто задаваемые вопросы
Обзор проекта
Замена унитаза — один из тех проектов ванной комнаты, который кажется сложным, но на самом деле это не так. Даже начинающие сантехники-самоучки обнаруживают, что они могут снять старый унитаз и установить новый унитаз менее чем за час, если нет осложнений.
Одна из часто возникающих сложностей связана с фланцем унитаза — металлическим или пластиковым кольцом, которым унитаз крепится к полу.
При замене унитаза довольно часто обнаруживается, что существующий фланец унитаза не подходит для нового унитаза. Подвергаясь воздействию воды и стрессов в течение многих лет, он может заржаветь, сломаться пополам, разбиться или просто слишком загрязниться, чтобы его можно было использовать повторно.
У вас может быть бетонный пол, как это часто бывает в подвальных ванных комнатах или в других ситуациях с плитным фундаментом. Снятие и замена фланца унитаза в бетоне – дело непростое. Может быть довольно сложно просверлить отверстия, чтобы закрутить фланец унитаза в бетоне, чтобы закрепить новый фланец. К счастью, пара инструментов поможет в этом процессе.
Предупреждение
Починка сломанного фланца унитаза или замена фланца унитаза на бетоне или плитке может быть очень сложной задачей и не под силу обычному домашнему мастеру. Только те, кто разбирается в сантехнике выше среднего и имеет опыт работы с электроинструментами, могут попробовать этот проект.
Прежде чем начать
Использование двух специальных инструментов — многофункционального инструмента или аналогичного режущего устройства вместе с перфоратором — облегчает установку фланца унитаза на бетон.
В отличие от обычных дрелей, которые просто вращают долото, перфораторы вращаются, а также слегка перемещают долото вверх и вниз, что создает ударное действие вместе с движением сверления.
Недорогую перфоратор можно найти в магазине товаров для дома или в пункте проката инструментов. Если вы будете использовать его только изредка, аренда перфоратора, вероятно, будет лучшим вариантом. Если вы планируете чаще сверлить кирпичную кладку, приобретите инструмент хорошего качества.
Поскольку старые болты нужно будет срезать, для выполнения этой работы вам понадобится какой-нибудь электроинструмент. Ручная ножовка не подойдет, потому что вам нужно перемещать пильное полотно параллельно бетонной плите. Подойдет либо осциллирующий многофункциональный инструмент с лезвием для резки металла, либо угловая шлифовальная машина.
Вопросы безопасности
После того, как унитаз убран, заткните открытую трубу старой тряпкой, чтобы предотвратить утечку канализационных газов. Это также поможет, если вы случайно уроните инструмент в трубу. Работайте в латексных перчатках и тщательно мойте после замены фланца.
Оборудование/инструменты
- Ударная дрель с битой по камню 1/4 дюйма
- Мультитул или угловая шлифовальная машина
- Шпатель
- Отвертка
Материалы
- Фланец туалета (туалета)
- Резиновые перчатки
- Мусорная корзина
- Тапкон винты
Как установить новый фланец унитаза на бетонную плиту
Отрежьте старый фланец и препятствия
После того, как вы уберете унитаз, вы, вероятно, обнаружите существующий фланец унитаза.
(Очень редко можно найти унитаз, подключенный к канализационной линии без фланца.) Вам нужно будет удалить этот старый фланец и все препятствия, прежде чем вы сможете установить новый фланец.На бетонных плитах старый фланец крепится с помощью болтов, заделанных в бетон. Если старые болты в хорошем состоянии и идеально подходят к новому фланцу, вы можете оставить их на месте, чтобы закрепить новый фланец. Но если болты неприемлемы (слишком ржавые, несоответствующие, слишком короткие и т. д.), их необходимо срезать перед установкой нового фланца.
Используйте угловую шлифовальную машину или многофункциональный инструмент, оснащенный лезвием для резки металла, чтобы срезать болты и другие выступающие препятствия. Убедитесь, что все эти части вырезаны точно заподлицо с бетоном.
Ли ВаллендерСоскоблить старое восковое кольцо
После того, как вы удалите препятствия, старое восковое кольцо останется на месте вокруг сливного отверстия.
Ли Валлендер Воск, скорее всего, будет густым, липким и, возможно, окрашенным сточными водами. Удаление воскового кольца требует терпения, шпателя и латексных перчаток. Методично удалите все следы старого воскового кольца и поместите биты прямо в пластиковый пакет для утилизации.Выберите правильный новый фланец для унитаза
Обратите внимание на размер вновь открытой дренажной трубы: ваш новый фланец должен соответствовать этой трубе. Измерьте диаметр, чтобы купить новый фланец, или, если возможно, возьмите с собой в магазин оригинальный фланец, чтобы он служил ориентиром.
Поместите Т-образные болты в новый фланец унитаза
Поместите Т-образные болты вверх дном в новый фланец унитаза так, чтобы резьбовые стержни торчали вверх. Наличие болтов на месте поможет вам лучше представить себе, как будет располагаться унитаз.
Ли ВаллендерФланец для унитаза
Вдавите фланец унитаза в сливное отверстие, используя Т-образные болты в качестве контрольных точек для позиционирования.
Ли Валлендер Убедитесь, что оба болта находятся на одинаковом расстоянии от задней стены, что обеспечит параллельность бачка унитаза стене. Вы можете вращать фланец в любом направлении, пока не достигнете предпочтительного положения. После того, как унитаз будет установлен, у вас будет возможность немного повернуться, но все же лучше получить максимально прямое положение, прежде чем закреплять фланец. Убедитесь, что фланец прилегает плотно, без зазоров.Сверление отверстий в бетоне
С помощью ударной дрели и 1/4-дюймового сверла по бетону/каменной кладке просверлите четыре отверстия на равном расстоянии вокруг кольца прямо через отверстия во фланце унитаза и вниз в бетонный пол. Используйте глубиномер ударной дрели, чтобы достичь необходимой глубины, чтобы можно было ввинчивать болты в бетон.
Наконечник
Будьте осторожны, не допускайте наклона сверла к канализационной трубе — если вы случайно сломаете верхнюю кромку канализационной трубы, ремонт или замена будут дорогостоящими и трудными.
(Очень редко можно найти унитаз, подключенный к канализационной линии без фланца.) Вам нужно будет удалить этот старый фланец и все препятствия, прежде чем вы сможете установить новый фланец.
Воск, скорее всего, будет густым, липким и, возможно, окрашенным сточными водами. Удаление воскового кольца требует терпения, шпателя и латексных перчаток. Методично удалите все следы старого воскового кольца и поместите биты прямо в пластиковый пакет для утилизации.
Убедитесь, что оба болта находятся на одинаковом расстоянии от задней стены, что обеспечит параллельность бачка унитаза стене. Вы можете вращать фланец в любом направлении, пока не достигнете предпочтительного положения. После того, как унитаз будет установлен, у вас будет возможность немного повернуться, но все же лучше получить максимально прямое положение, прежде чем закреплять фланец. Убедитесь, что фланец прилегает плотно, без зазоров.
