Кабина сауна своими руками: Пошагово: как сделать инфракрасную сауну своими руками

Опубликовано

Содержание

Пошагово: как сделать инфракрасную сауну своими руками

1 сентября, 2017. Прочитано 20469 раз(а)

Содержание

  • 1 Компактность и комфорт
  • 2 Принцип работы
  • 3 Преимущества инфракрасной сауны перед русской или финской баней
  • 4  Польза ИК-сауны
  • 5 ИК-сауна своими руками
    • 5.1 Этап №1. Проектирование
      • 5.1.1 Технические условия
      • 5.1.2 Требования к конструкции
    • 5.2 Чертежи ИК-саун
    • 5.3 Материал для изготовления инфракрасных саун
    • 5.4 Инструмент для самостоятельного изготовления ИК-кабины
  • 6 Пошаговая инструкция изготовления инфракрасной сауны своими руками в домашних условиях
    • 6.1 Шаг №1
    • 6.2 Шаг №2
    • 6.3 Шаг №3
    • 6.4 Шаг №4
    • 6.5 Шаг №5
    • 6.6 Шаг №6
    • 6.7 Шаг №7
    • 6.8 Шаг №9
    • 6.9 Шаг №10
    • 6.10 Шаг №12
    • 6.11 Шаг №13
    • 6.12 Шаг №14
    • 6. 13 Шаг №15
  • 7 Предлагаем еще один бюджетный вариант ИК-саунария своими руками

Сделать своими руками баню мечта каждого хозяина дома. Но постройка полноценной русской бани займет много времени и сил, потребует серьезных финансовых затрат, к тому же нужно иметь много знаний и навыков, чтобы совладать с этим грандиозным строительством. Если мечта попариться дома, не исчезает, можно попробовать компактный, недорогой и максимально полезный для здоровья вариант инфракрасного саунария.

Популярность такого вида парилок уже давно перешла границы Японии, где в 1967 года была создана первая инфракрасная кабина. Сначала они применялись, как медицинское оборудование для проведения лечебных процедур. Позже в 90-х годах прошлого века устройство стали называть инфракрасной сауной и область его стали применять повседневно в качестве домашней парилки. Первыми новшество подхватили в США и Западной Европе, а в дальнейшем мода переместилась на восток. В настоящее время в России наблюдается настоящий бум популярности инфракрасных саун.

Они давно уже перестали быть атрибутом фитнес-клуба или салона красоты, многие хозяева стараются установить такие кабины у себя в доме и даже в квартире.


В этой статье мы выясним, что представляет собой инфракрасная сауна, в чем ее преимущества и целебные свойства, и рассмотрим возможность обустройства этого предмета комфорта у себя дома своими руками.

Компактность и комфорт

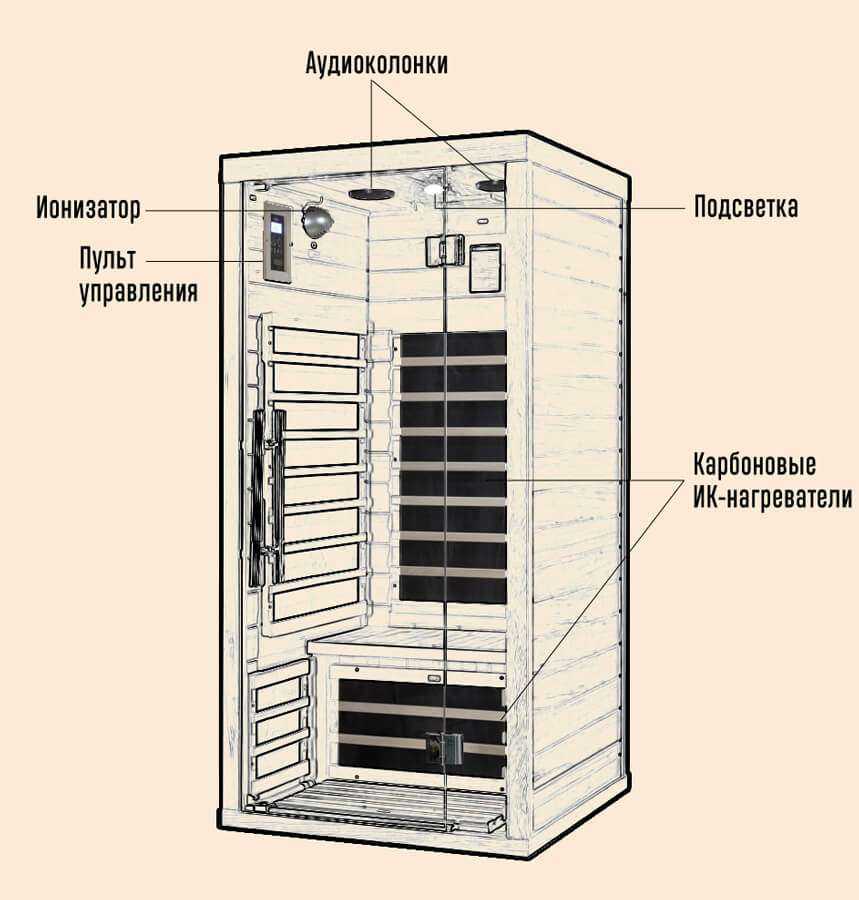

Инфракрасная сауна в основном выглядит как параллелепипед с основанием 1000х1000 мм и высотой 1950 мм. Хотя в принципе размер основания может быть увеличен. Все зависит от наличия свободного места в помещении для устройства сауны и количества одновременно парящихся людей. Установка в квартире одноместной кабины-сауны считается оптимальным вариантом. Оснащение инфракрасной бани акустической системой, ионизатором воздуха и фитотерапевтической установкой увеличивает комфорт времяпровождения.

Принцип работы

Чтобы понять, как проходит процесс нагрева в инфракрасной сауне, нужно вспомнить раздел о способах передачи тепловой энергии из школьного курса физики. Это теплопроводность, конвенция и излучение. В случае с сауной работает именно способ передачи тепла излучением. В зимний день, лучи солнца проходящие через стекло окна нагревают предметы, находящиеся в помещении. В дальнейшем они, отдавая тепло, нагревают комнату. На этом принципе построен парной процесс в инфракрасной сауне. Волны ИК-излучения, исходящие от специальных обогревателей, нагревают тело человека. Инфракрасные обогреватели располагают спереди, сзади и в ногах, с целью обеспечения равномерного нагрева тканей всего организма.

Применяется два вида инфракрасных обогревателей: керамические и карбоновые. Приборы из керамики имеют несложное устройство, большой КПД и легки в обслуживании. При их применении тело человека в ИК-сауне нагревается меньше. Но ввиду постоянного режима использования они менее экономичны, чем карбоновые излучатели. Инфракрасные карбоновые обогреватели нагревают сауну значительно больше, поэтому они оснащаются термодатчиками, способными при достижении заданной температуры отключить прибор. Именно непостоянный режим работы дает возможность экономии электроэнергии.

Для включения ИК- сауны достаточно обычной бытовой сети напряжением 220В.

Преимущества инфракрасной сауны перед русской или финской баней

Инфракрасные сауны — это технологии будущего, и они по многим параметрам превосходят своих предшественниц:

  • температура в ИК-сауне составляет всего 40-55ºС против 100-120ºС в обычной бане, что более комфортно воздействует на организм человека;
  • потребляемая электрическая мощность ИК- обогревателей составляет от 1,5 до 4 кВт, в отличие от привычных сауны, где этот показатель равняет 17 кВт и более;
  • при монтаже ИК- кабины достаточно включить ее в сеть и иметь поблизости душевую кабину, а традиционная баня требует специального подвода электросети, обустройства водопровода и системы вентиляции;
  • время подготовки ИК-сауны занимает 10 минут, против 1-1,5 часа в обычной;
  • продолжительность процедуры в ИК-кабине занимает полчаса, а простой бане до 10 или 15 минут в несколько приемов;
  • в инфракрасных саунах в отличие от традиционных бань отсутствуют ограничения по возрасту, а и список запретов по здоровью гораздо меньше;
  • местом для размещения ИК-кабинки можно использовать практически любое помещение:квартиру, дом, медицинское учреждение или спортивное сооружение, обычная сауна нуждается в отдельном строении, или помещении, монтаж в многоквартирном доме невозможен;
  • в инфракрасной сауне наряду с оздоровительными свойствами обычной бани, выводится в шесть раз больше токсинов из организма и наблюдается прекрасный лечебный эффект;
  • температура тела под воздействием инфракрасного излучения повышается свыше 38ºС, что способствует подавлению деятельности болезнетворных бактерий, в привычной сауне повышение до 37,2º не дает желаемого результата;
  • посещение ИК-сауны, возможно, ежедневно, а в обычную баню желательно ходить раз в неделю, максимум два.



 Польза ИК-сауны

Некоторые люди, которые со скрипом воспринимают все новое, берутся утверждать, что инфракрасное излучение вредно и дает отрицательный эффект. Но на самом деле, это надуманная теория, не имеющая научного доказательства. Солнечные лучи, под которыми живет все живое, в том числе и человек создают именно такое излучение. Конечно, все должно быть, в меру. Полезные свойства инфракрасной сауны доказаны учеными. Они бесспорны. После регулярного принятия инфракрасной сауны:

  • закаляется иммунная система организма;
  • укрепляется сердечно-сосудистая система, давление приходит в норму, уменьшается уровень холестерина в крови;
  • нормализуется обмен веществ в организме, происходит выведение шлаков и токсинов;
  • очищается кожа, ускоряются процессы заживления ран, ожогов, обморожений. Шрамы после хирургических вмешательств буквально рассасываются на глазах;
  • мышечные ткани и сухожилия становятся более эластичными и лучше поддаются растяжению;
  • увеличивается гибкость и подвижность опорно-двигательного аппарата;
  • успокаивается нервная система, уходит нервозность, исчезает раздражительность и бессонница;
  • улучшается обмен веществ, что приводит к похудению.

Противопоказаний к применению ИК-сауны не так уж много и они не отличаются от запретов на прием процедур в обычной русской бане или финской сауне. Это простуды и вирусы при наличии высокой температуры, онкологические опухоли и наружное или внутреннее кровотечение, болезни почек и печени, нарушения работы сердца, заболевания крови, суставов и эндокринной системы.

ИК-сауна своими руками

После изучения всех достоинств и полезных свойств инфракрасной сауны появляется непреодолимое желание заполучить такое устройство себе в дом. Строительство инфракрасной сауны своими руками вполне реальное мероприятие.

Этап №1. Проектирование

Технические условия

При проектировании инфракрасной сауны следует учесть следующие технические условия:

1. В кабинах устанавливаются ИК-обогреватели с рабочей температурой нагревательного элемента, равняющейся 230-260ºС. Более низкая температура не обеспечит необходимый уровень инфракрасного излучения.

2. Влажность воздуха в сауне должна быть в пределах от 40 до 60%, а температурный режим в диапазоне 37-47ºС. Понижение температурных показателей приведет к охлаждению тела человека, а повышение к ухудшению его самочувствия.

3. Процедуру принимают сидя. Это связано с необходимостью постоянного удаления потовых выделений, потому что пот снижает эффект инфракрасного нагрева, и технической сложностью изготовления кабины для лежания, так как трудно обеспечить равномерное расстояние 10-15 см от нагревательного элемента до тела человека.

4. Для теплоизоляции внутреннего объма кабины от влияния внешней среды внутренние поверхности изготавливаются из натурального дерева не подверженного обработке маслами или лаками.

5. ИК-обогреватели должны быть установлены со всех сторон человека, обеспечивая его равномерный нагрев. При этом их число не должно быть увеличено, так как это вызовет рост температуры воздуха в кабине, что недопустимо.

6. Угловой или передний нагревательный элемент монтируется на пол сауны в вертикальном положении с целью обогрева голени и стоп. Монтаж ножного обогревателя выполняется под лавку для прогрева икроножных мышц. Тыловые ИК-нагреватели устанавливаются за спиной сидящего.

Требования к конструкции

При проектировании и дальнейшем строительстве ИК-сауны необходимо учесть требования, предъявляемые к конструкции кабины:

Стены, пол и потолок ИК-сауны должны быть закреплены так, чтобы конструкция в целом была прочной и надежной, но при необходимости легко разбиралась и демонтировалась.

Между поверхностями ИК-конструкции не допускается щелей. Все стыки должны быть герметичными, в противном случае будет наблюдаться проникновение холодного воздуха снаружи.

Наружные поверхности, изготовленные из деревянного массива, во избежание загрязнений покрываются лаком.

Половое покрытие и полок производится из натурального дерева с обязательным лаковым покрытием на водной основе. Это объясняется необходимостью регулярной влажной уборки помещения сауны.

Электрическая часть ИК-сауны должна быть выполнена в соответствии с требованиями электробезопасности ПУЭ и государственных стандартов.

Чертежи ИК-саун

В этом разделе представлены проекты ИК-кабин, которые можно установить в любом помещении, исходя из ваших потребностей. При необходимости возможно адаптировать типовой проект под конкретные размеры имеющегося помещения.

Проекты одноместных инфракрасных саун

Двухместная ИК-кабина

Трехместная инфракрасная парилка





Несколько нестандартных решений строительства ИК-сауны

Материал для изготовления инфракрасных саун

В качестве материала для внутренней отделки ИК-кабины лучше всего взять вагонку из липы, осины или ольхи. Эти породы не содержат эфирных масел и прекрасно впитывают влагу, что благоприятно скажется на микроклимате в сауне во время проведения процедуры. К тому же эфирные масла способны затруднять дыхания, а в некоторых случаях даже вызывать аллергические реакции.

Для отделки потолка и проема двери потребуются деревянные уголки и карнизы.

И сама дверь. Предпочтительнее, чтобы она была стеклянной.

Кроме этого, понадобится брус 40×40 для сборки каркаса и доска 20 для изготовления лавки

ИК-обогреватели, датчики температуры, светильники, розетки, провода и разный крепеж.



Инструмент для самостоятельного изготовления ИК-кабины

Строительство инфракрасной сауны не потребует много усилий. Немного навыков в работе с электроинструментом и молотком и все получится. Для выполнения работ понадобится:

Карандаш или маркер.

Мерительный инструмент.

Строительный уровень.

Молоток.

Набор отверток.

Шуруповерт.

Ножовка.

Электропила.

Электролобзик.

Электродрель.

Пошаговая инструкция изготовления инфракрасной сауны своими руками в домашних условиях

Шаг №1

В качестве помещения под сауну подбираем комнату размерами 1150×3060×2400. Этот размер вполне подойдет для трехместной кабины.  Сначала на стены крепим полиэтиленовую пленку. Это нужно для  обеспечения гидроизоляции.

Шаг №2

Приступаем к крепежу каркаса. Для этого используем сосновый брус 40×40.

Шаг №3

Изначально определяем с помощью нашего чертежа месторасположение ИК-обогревателей и выполняем к ним электропроводку из силиконового жаропрочного кабеля внутри стены и под полоком(лавкой), не забывая об освещении.

Шаг №4

После этого укладываем утеплитель, с целью получения «термоса» в отдельно взятом помещении. Идеальным вариантом будет каменая вата Сауна Баттс компании Rockwool, не содержащий компонентов, выделяющих фенол формальдегид при нагреве. Но это лишняя перестраховка, так как в инфракрасной сауне температура не превышает 55ºС, что означает что материал не прогреется до температуры опасной для здоровья.

Шаг №5

Далее, сверху настилаем фольгу, которая будет отражать тепло.

Шаг №6

Следующим шагом будет обшивка потолка и стен вагонкой из липы.

Шаг №7

В потолке обустраиваем вентиляцию. Для этого вполне достаточно алюминиевой гофрированной трубы Ø100, которую соединяем с вентшахтой. На потолке устанавливаем вентиляционную решетку. ИК-сауны в процессе эксплуатации не создают пара и высоких температурных режимов, поэтому не требуют установки принудительной вентиляции.

Шаг №8

В дальнейшем приступаем к монтажу ИК-обогревателей Harvia. По длинной стене устанавливаем шесть нагревательных элементов, по короткой стороне по одному.

Шаг №9

После этого оборудуем полок. В нем будет еще три нагревателя, поэтому выводим проводку.

Шаг №10

Снаружи устанавливаем блок питания и пульт управления. Подключение  желательно выполнить по отдельной линии от щитка. Использование переноски не допускается.

Шаг №11

Переходим к процессу зашивания полока (лавки).

Шаг №12

Выпиливаем посадочные места под ИК-обогреватели и монтируем их.

Шаг №13

Устанавливаем светильники с источниками света, выполненные в в тропическом исполнении УТ 1.5. Они способны выдерживать температуру до +60ºС.


Шаг №14

Крепим подспинники.

Шаг №15

Устанавливаем дверь с термостойким, ударопрочным стеклом.

В результате получилась инфракрасная сауна в квартире. Такая парилка ни в чем не уступает покупным моделям, однако дает большую экономию семейного бюджета.

Предлагаем еще один бюджетный вариант ИК-саунария своими руками


Рекомендуем вам еще:

Инфракрасная сауна своими руками — как построить сауну самому?

Недорогие и полезные для здоровья инфракрасные домашние сауны завоевывают сегодня популярность во всем мире. Даже в России их использование сродни буму. А ведь открыто невидимое тепло было еще двести лет назад – английским ученым, которые заметил, что уже за пределами красного света из солнечного спектра увеличивается температура. Идею быстро подхватили японцы, которые относятся к своему здоровью особенно трепетно, и благодаря одному из их врачей еще полвека назад открыли способ глубинного проникновения теплоты при таком прогреве человеческого организма. Так были изобретены циркониевые излучатели, которые выделяют волны длиной от 2 до 5,6 микрон и которые оказывают на человеческое тело мощное положительное воздействие.

Теперь же инфракрасная сауна – одна из неотъемлемых элементов современных домов в США и Западной Европе. Такая роскошь давно перестала быть в России атрибутом фитнес-клубов и салонов красоты – все это можно легко оборудовать даже в тесной хрущевке, не говоря уже о том, что вопрос, как построить на даче сауну такого типа даже не стоит.

Итак, как самому сделать инфракрасную сауну и в чем ее преимущества перед обычными парилками.

Минимум занимаемой площади – максимум эффекта

Современная инфракрасная сауна для одного человека по своей форме похожа на обычный шкаф – всего 100х100х195 см площадью. Можно, конечно, сооружать ее и на большее количество людей, если для этого есть место.

Кроме того, все современные готовые инфракрасные сауны изначально оснащены системой управления, через которую можно настраивать акустическую систему, запускать ионизатор воздуха или цветотерапевтическую установку.

Как работает инфракрасная сауна?

Сам спектр излучения нагревателей ИК-сауны – наиболее приближенный к естественному спектру излучения человека. Эти волны проходят через воздух, но нагревают только тело человека, причем глубоко. Благодаря такому воздействию хорошо «греются косточки», улучшается циркуляция крови, ускоряется поток жидкости. Как следствие налаживается метаболизм и все ткани тела снабжаются кислородом.

Подробнее о том, как можно похудеть в бане: http://stroy-banya.com/banshikam/kak-pohudet-v-bane.html

В инфракрасной сауне человек потеет так же, как и в обычной, и с его потом из него выводится жир и токсины. И все это в 2-3 раза больше, чем в обычной парилке! ИК-кабинка признана настолько эффективной и полезной, что используется для подготовки спортсменов к соревнованию и реабилитации после него.

В чем преимущества ИК-сауны перед обычной?

Перед тем, как построить сауну, вам будет интересно изучить главные преимущества инфракрасной перед традиционной финской, и за что первую так полюбили в последнее время в России:

  • У инфракрасной сауны намного ниже энергопотребление – ведь не нужно прогревать весь воздух в помещении, а сами нагреватели достаточно экономичны.
  • В такой сауне невозможно обжечься – все опасные зоны находятся в стене кабинки.
  • Противопоказаний у инфракрасной сауны намного меньше, чем у финской, а потому те, кому раньше приходилось отказывать себе в удовольствии попариться, теперь можно наслаждаться приятным теплом сколько душе угодно. Ведь волновой метод прогрева признан куда более щадящим для сердечнососудистой системы, чем зашкаливающая влажность и обжигающий воздух.

Если вам интересно узнать подробнее о финской сауне, советуем прочитать статью http://stroy-banya.com/bani_mira/banya-po-finskoj-texnologii. html

Инфракрасная сауна своими руками – легко!

ИК-кабину для своего дома, офиса или квартиры можно приобрести уже готовую – правда, стоит она далеко не копейки, зато устанавливается буквально за полчаса. Достаточно только ее собрать в нужном месте, а все оборудование в ней уже встроено. И буквально через 5-10 минут температура внутри сауны достигнет 40С.

В общем же все излучатели в такой сауне потреблять будут не больше одного утюга – это в совокупности, а особых требований к сети нет – вся потребляемая мощность не выйдет за пределы 1800-2200 Вт.

А можно и соорудить ИК-сауну своими руками – ничего замысловатого здесь нет. Делается такая сауна обычно для одного или двух человек, а потому ее размеры обычно 110х213 см.

Электрообеспечение сауны

Еще перед тем, как сделать пол в сауне, нужно хорошо продумать электрообеспечение и где оно будет проходить. А вот электропроводку для такой сауны проводить нужно только проводом в двойной изоляции – это оглашено в современных «Правилах эксплуатации установок». Провод брать нужно не менее 400 В, а ток – не менее 15 А. Рекомендуется именно одножильный провод, с сечением не менее 1,5 кв.мм, или даже многожильный – не меньше, чем 0,75 кв.мм. А вот длина электропроводки уже будет зависеть от размеров ИК-кабинки – это в пределах 15-30 метров.

Устройство вентиляции

Один из наиболее часто задаваемых вопросов, это как правильно построить сауну, если вентиляцию в нее будет провести проблематично? Для инфракрасной сауны сооружать отдельную вентиляционную систему не обязательно – проветривать ее разрешается даже простым открытием дверей, и никакого сквозняка не будет. Вот только сами стены внутри инфракрасной кабинки должны быть полыми – чтобы горячий воздух от ИК-обогревателей беспрепятственно поднимался и отводился.

Установка ИК-излучателей

Специальные излучатели для инфракрасной сауны приобрести можно отдельно, в строительном супермаркете, и установить их в обычной сауне. Тогда терапевтические процедуры можно будет чередовать, но только не соединять, ведь влага сама по себе — помеха для подобного рода лучей. И речь идет о том, как построить сауну своими руками, а не баню – бани инфракрасными не бывают.

Располагать ИК-обогреватели следует вертикально – ведь в такой сауне обычно сидят. Для одного человека в небольшой кабинке достаточно будет и пяти обогревателей, важно только, чтобы они создавали собой единое поле излучения. А потому вешать их нужно так: два на задней стенке, два впереди по углам, и еще один под скамейкой для обогрева ног – уже горизонтально.

Расстояние между обогревателями за спиной человека должно быть 50-60 см, высота тех, что на задней стенке – 7-12 от полка. Причем важно, чтобы все излучатели, за исключением того, что лежит у ног, находились на одной высоте. Что касается того обогревателя, что греет ноги, то нависание полога над ним должно быть не более 2 см, а сам излучатель нужно класть ровно посередине боковой зашивки полога. А вот излучатели в передней панели традиционно монтируют под углом 45 градусов – как раз в направлении середины кабины.

В грамотности установки инфракрасных обогревателей и заключен, по сути, самый сложный аспект, как своими руками сделать сауну ИК.

Внутренняя отделка ИК-сауны

Тщательно теплоизолировать стенки в такой сауне нет необходимости – излучатели будут направлять свое тепло только на тело человека, а не на нагрев стен или воздуха. И внутри, и снаружи инфракрасную сауну принято отделывать натуральной древесиной – при нагреве она выделит полезные фитонциды, которые станут оказывать на организм свое антибактериальное средство. Самые подходящие для ИК – это сосна, липа и канадский кедр. А вот уже как сделать полки в сауне – зависит от ваших личных предпочтений и вкуса – каких-то особых требований здесь нет.

Дверь в инфракрасную сауну лучше ставить современную стеклянную – получится стильно и эффектно. Да и сама ИК сауна всегда выглядит на все 100 — в бане она, или же в ванной комнате обычной городской квартиры.

Выбрать дверь для сауны поможет статья: http://stroy-banya.com/okna_dveri/steklyannye-dveri-dlya-bani-i-sauny-ot-proizvoditelya-akma.html
