Дефлектор на дымоход своими руками: чертежи и размеры

Если не будет достаточной тяги, работа печи не будет полноценной, об этом знает каждый, кто имеет представление о дымоходных трубах. Для того чтобы в полной мере обеспечить нормальную тягу, нужно, чтобы приток воздуха был достаточным, а газовый вывод осуществлялся вовремя, для этого необходим дефлектор на дымоход. Правильно спроектированные и качественные устройства дымовыводящего типа и обеспечивают правильную и беспроблемную работу любой печи.

На эффективность работы печи и обеспечение нормальной тяги влияют такие факторы как: изменение климатических условий (ветер, пурга, различного рода осадки), наличие мусора, который нередко попадает непосредственно в дымоход и заштыбовывает его.

Для обеспечения нормальной работы трубы, в которой отсутствует наддув, необходим качественный дымоход, который в силах обеспечить своевременный и регулярный вывод продуктов сгорания. Если же рассматриваемый вариант невозможен по каким-либо причинам, наличие такого механизма как дефлектор дымовой трубы – отличный помощник в этом деле. Давайте подробнее рассмотрим тему – как изготовить дефлектор на дымоход своими руками: инструкция и чертежи.

Из-за чего дымится труба дымохода?

Дефлектор это приспособление на трубу дымохода, использование которого обеспечивает создание препятствий на пути потока воздуха, который создается ветром. Если говорить проще, то это очень простое, но в то же время высокоэффективное устройство защиты дымохода от различного рода сора, осадков и т.д.

Эксперты утверждают, что для увеличения КПД печи на 25%, достаточно установить дефлектор на дымовыводящую трубу. Для того чтобы он работал эффективно, правильно и без проблем, необходимо, чтобы сам дымоход был установлен, как положено (нужная высота конструкции, ее расположение, правильно выбранное сечение и т.д.).

Нередко случается так, что труба дымохода начинает дымиться, и чтобы эту проблему устранить, для начала нужно выяснить, каковы причины такого поведения конструкции. Итак, первой причиной является усиление скорости и мощности воздушных потоков из-за сильного, порывистого ветра. В данном случае дыму просто «не дают» выйти наружу, задавливая его сильным потоком, заходящим в трубу.

Вторая причина заключается в неправильно выбранном диаметре дымохода (ранее упоминалось о важности этого фактора). В случае если диаметр окажется слишком маленьким, дыму не будет хватать пространства для нормального выхода из трубы.

Задымление будет регулярным процессом и в том случае, если сам дымоход неправильно расположен на крыше (как оказывается, даже такие, казалось бы, незначительные детали, могут повлиять на эффективность работы конструкции).

Разновидности дефлекторов на трубу дымохода

После того, как мы разобрались с причинами, можно приступать к решению имеющейся проблемы путем анализа имеющихся видов.

По конструкции различаются несколько видов рассматриваемого устройства:

  • «Вольпер» (имеет достаточно простую конструкцию и круглую форму)
  • дефлектор на дымоход Григоровича (по виду напоминает беседку)
  • шаровидный (название говорит само за себя)
  • дефлектор н-образного типа
  • «Шенард» (выпускается в форме звезды)
  • ЦАГИ
  • Двойной
  • «Дефлектор-Флюгер»

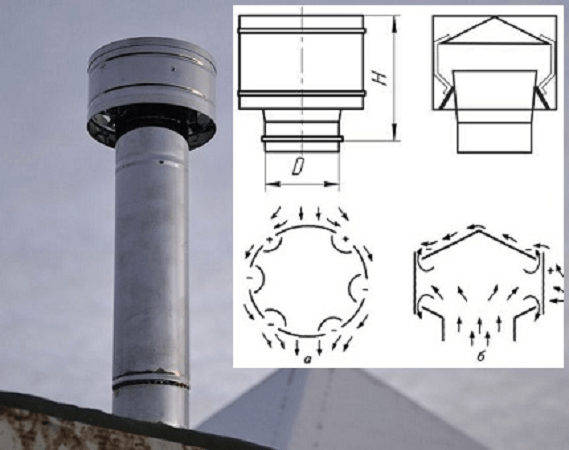

Чертежи, размеры и параметры

Каждый из имеющихся видов имеет свои параметры и методы изготовления. Для того чтобы разобраться в конструкциях и параметрах такого устройства, рассмотрим несколько из них, а также выясним, как сделать дефлектор на дымоход своими руками используя чертежи.

Дефлектор на трубу дымохода Григоровича: данный вид отличается простотой конструкцией и высокой эффективностью. Высота рассматриваемого устройства составляет 1.6 d, ширина изготавливаемого колпака не должна превышать 1.9 d. При изготовлении стоит также обратить внимание и на тщательно подобранную ширину диффузора, в данном случае, рассматриваемый параметр будет равен 1.3 d (стоит также отметить, что значение d означает выбранный диаметр дымохода, точнее, его канала).

Дефлектор ЦАГИ: в рассматриваемом виде важную роль играет правильно выбранный размер диффузора (точнее, широкой его части). Равен данный параметр 1.25 d, поскольку здесь необходимо изготовление кольца, нужно знать его размеры (высота 1.3 d, диаметр, при такой высоте должен быть равен 2.5 d). Поскольку в данной конструкции присутствует деталь в виде зонта, ее параметры также должны быть рассчитаны точно – ширина детали 1.

8 d.

Принцип работы и устройство дефлектора на дымоход

Перед тем, как приступить к изготовлению дефлектора на дымовую трубу своими руками, нужно, в первую очередь, узнать его устройство, чертежи и понять принцип его работы. Итак, такие устройства, несмотря на их множественные разновидности, состоят из основных трех частей: диффузор, цилиндр и, непосредственно, колпак. Не стоит забывать и о, казалось бы, незначительной, но на самом деле, важной составляющей дефлектора – отбои кольцевого типа.

Несмотря на разнообразие видов дефлекторов на дымоход, принцип их работы идентичен:

  • Движению воздушных потоков, которые попадают в дымоход, мешают стенки цилиндра, который расположен в верхней части дефлектора. Получается так, что воздушные потоки ударяются об него и доля воздушной массы из струи движется вверх по самому цилиндру, прихватывая с собой дым, который выходит из дымохода.
  • По итогу, получается, что скорость движения выхода дыма из трубы становится больше, при этом, тяга увеличивается в разы, что в свою очередь, увеличивает эффективность работы самого дымохода.
  • При наличии дефлектора, совсем неважно, какова скорость движения потока воздуха извне, и с какой стороны дует ветер, потому как в цилиндре имеются специальные зазоры, которые и подсасывают дым воздухом.

Особенности такой конструкции

Если же ветер дует из-под низу, под колпаком конструкции образовываются некие завихрения, которые и становятся причиной замедления выхода дыма (это незначительный, но все же, недостаток рассматриваемых изделий). Но и здесь есть выход, а именно решение такой проблемы – установление перевернутого конуса под самим зонтом устройства.

Дефлекторы на дымоход – достаточно простые по конструкции и своему принципу работы устройства, но при этом, их эффективность, без сомнения, можно назвать, высокой. Каждое устройство, и дефлекторы не являются исключением, имеют некие недостатки, но если вести общий анализ всех имеющихся характеристик и возможностей данного приспособления, то плюсы и положительные моменты явно имеют преимущества над минусами и недостатками.

Монтаж дефлектора на трубу дымохода

Правильное изготовление такой конструкции не является залогом успеха его эксплуатации, потому как монтаж, являющийся заключительным этапом для использования устройства, играет не менее важную роль.

Устанавливается дефлектор на дымоход, причем легко установить будет, как самостоятельно изготовленную конструкцию, так и приобретенную в магазине. Поскольку устройство состоит из многих деталей, перед тем как лезть на крышу и приступать к монтажу, его необходимо собрать в единое целое. Сделать дефлектор, инструкция и чертежи которого будут разобраны ниже, устанавливать достаточно просто, и дополнительных умений и знаний в данном случае не понадобится.

Способ монтажа будет зависеть от самой трубы дымохода, на которой будет расположен дефлектор. Чаще всего, для крепкого прикрепления достаточно использовать пару шпуров и хомут (при этом не обойтись без сверления отверстий в самом дымоходе). Если материал, которым покрыта крыша легко воспламеняется, тогда придется дополнительно приобрести искрогаситель, который должен быть установлен на дефлектор.

Чертежи как сделать дефлектор на дымовую трубу своими руками

Последовательность действий при изготовлении устройства будет следующая:

  1. Делаем чертеж всех деталей на бумаге (причем, полую их величину), вырезаем соединяем между собой.
  2. При совпадении всех параметров на бумажном макете, все то же самое делаем на металлическом листе.
  3. На металлическом куске вырезается форма диффузора и скручивается в цилиндр.
  4. Чтобы соединить все детали дефлектора, нужно аккуратно просверлить отверстия в элементах и использовать болты или специальные заклепки для создания единой конструкции.
  5. Затем изготавливается колпак, полоски, все отдельно сделанные детали соединяются воедино.

Ничего сложного в процессе изготовления дефлектора на трубу своими руками нет, главное, следовать правилам сборки и не забывать о правильном подборе всех параметров конструкции.

расчет, виды флюгеров, устройство и чертежи колпаков и козырьков, инструкция по изготовлению с фото и видео

Для безотказной работы абсолютно любой печи нужен хороший приток воздуха и вывод газов, то есть тяга. Эти качества обеспечиваются грамотно сконструированными дымоходами. Такие факторы, как: ветер, атмосферные осадки, мусор забивающий дымоход, сильно ослабляют тягу и убавляют производительность печи. В такой ситуации самым простым и надёжным решением является установка дефлектора, к тому же его несложно сделать своими руками.

Содержание

  • 1 Что такое дефлектор

  • 2 Какие виды флюгеров есть

  • 3 Конструкция и принцип работы

  • 4 Как сделать флюгер на дымоход своими руками: инструкция с чертежом

    • 4.1 Видео: изготовление колпака на трубу дымохода своими руками

    • 4.2 Фотогалерея: поэтапное изготовление дефлектора

    • 4.3 Особенности применения

    • 4.

      4 Видео: самостоятельное изготовление дефлектора ЦАГИ

Что такое дефлектор

Дымовой дефлектор — препятствие воздушному потоку от ветра. Это простое, но довольно эффективное приспособление сможет оградить вашу дымовую трубу от ветра, атмосферных осадков, мелких птиц, падающей листвы и всяческого мусора. Ещё установленный дефлектор на оголовке дымохода значимо улучшает выброс дыма. Но смысл в установке подобного устройства возникает только когда дымоход грамотно сконструирован и смонтирован, нужной высоты в соответствии с проектом и верно подобранным сечением. Даже месторасположение дымовой трубы на кровле вносит свои корректировки. Принцип действия любого дефлектора основан на законе Бернулли: чем больше скорость потока воздуха при изменении поперечного сечения, тем меньше статического давления в этом сечении. Как говорят, спецы в этом деле, дефлектор повышает КПД примерно от 15 до 20%.

Дефлекторы не рекомендуют ставить на выходы из газовых котлов. Причина в том, что зимой из-за низкой температуры выходящих потоков, на горизонтальных частях трубы скапливается конденсат и появляются сосульки, явно ухудшающие тягу. Дефлектор же этому ухудшению только способствует. Поэтому для газовых генераторов ставятся простые зонтики для предохранения от попадания мусора, листьев и осадков.

Какие виды флюгеров есть

Существует несколько разных видов и конструкций. Вот некоторые:

  • ЦАГИ
  • Дефлектор Григоровича
  • Круглый «Волпер»
  • Н — образный дефлектор
  • Шаровидный вращающийся (подходит для устройств работающих на газу)

Виды дефлекторов

Какая из этих систем эффективнее зависит от климата, скорости ветров и подбирается индивидуально.

Конструкция и принцип работы

Стандартно в устройстве используются три элемента.
1. Цилиндр.
2. Диффузор.
3. Зонтик.
Принцип работы наглядно проиллюстрирован на картинке:

Принцип работы

Как сделать флюгер на дымоход своими руками: инструкция с чертежом

Перед тем как приступать к производству, нужно начертить чертёж будущего дефлектора и приготовить нужный инструмент и материалы:

  • Лист оцинкованной либо нержавеющей стали толщиной 0,5–1 мм.
  • Ножницы по металлу или болгарка с отрезным кругом.
  • Дрель.
  • Заклёпочник с заклёпками (болты с гайками).
  • Картон для шаблона.
  • Чертёж.

Чертеж дефлектора ЦАГИ

Для расчёта параметров дефлектора, следует узнать внутренний диаметр трубы дымохода.

По этой таблице можно рассчитать точные размеры дефлектора исходя из диаметра дымовой трубы:

Внутренний диаметр дымохода dВысота дефлектора HДиаметр диффузора D
120144240
140168280
200240400
400480800
5006001000

Если вашего диаметра нет в таблице, расчёты можно сделать по чертежу.

  • Совет: при низовом ветре необходимо под зонтиком установить обратный конус, он будет рассекать потоки воздуха с дымом и выводить сразу наружу

Видео: изготовление колпака на трубу дымохода своими руками

Последовательность производимых действий:

  1. Сначала рисуем детали на картоне в натуральный размер.
  2. Подгоняем детали друг к другу так, как если бы это был готовый дефлектор. Если все устраивает, начинаем переносить на металл.
  3. Элементы из картона кладём на металл и обводим маркером.
  4. Вырезаем детали. Кромку реза подгибаем пассатижами и простукиваем молотком чтобы выровнять.
  5. Диффузор сворачивается в форме конуса. Для соединения краёв просверливаем отверстия и соединяем заклёпками (можно также использовать сварку полуавтомат).
  6. По аналогии с диффузором изготавливается внешний корпус (сворачиваем цилиндром).
  7. Вырезаем три полоски металла шириной 5 см и длиною 20 см для лапок крепления зонта. По краям сверлим отверстия для крепежа. Загибаются лапки перпендикулярно большей стороне согласно чертежу.
  8. В зонтике сверлятся отверстия для болтов 4–5 см от края. Лапки крепятся к зонтику болтами или заклёпками.
  9. Сверлим отверстия под крепёж в диффузоре, предварительно наметив их прикладывая зонтик с уже прикрученными лапками.
  10. Собираем воедино диффузор и зонтик.
  11. Вставляем конструкцию во внешний цилиндр, сверлим отверстия напротив лапок и соединяем болтами или заклёпками.

Фотогалерея: поэтапное изготовление дефлектора

Вырезаем шаблоны из картона
Собираем конус зонтика
Загиб обечайки
Сборка внешнего цилиндра корпуса
Монтаж креплений зонтика
Крепеж юбки
Зонтик собран
Зонтик уже прикреплен
Соединение диффузора и внешнего цилиндра
Дефлектор в сборе

Особенности применения

  • Дефлекторы применимы к печам работающим с твёрдым топливом, за исключением вращающегося шарообразного.
  • Применяются переходные патрубки для крепежа дефлектора для дымоходов, имеющих круглое сечение к квадратным или прямоугольным трубам.
  • Дымоходы большого сечения (камин) крепятся дополнительными лапами из полосок стали для большей устойчивости.

Видео: самостоятельное изготовление дефлектора ЦАГИ

Совет: Дефлектор будет работать на полную силу в том случае, если будет сконструирован по определённым пропорциональным размерам. Установка дефлектора связана с высотными работами, безопаснее и легче это делать вдвоём и обязательно со страховкой. Если вам не по силам самостоятельная установка, то лучше пригласит профессионалов, имеющих опыт по установке этих полезных устройств.

Хорошая тяга в дымоходе — это прежде всего безопасность жильцов и значительно продлённый ресурс полезной работы отопительной системы дома. Сделав дефлектор своими руками вы значительно сэкономите семейный бюджет и приобретёте полезные умения.
