Освещение в бане и сауне: сделать правильно

Освещение в бане играет важную роль в создании внутреннего интерьера. Жаркий и очень влажный микроклимат создает не самые благоприятные условия эксплуатации для осветительных приборов и проводников. Поэтому к электрике предъявляются жесткие требования по безопасности. Пренебрежение нормами и правилами становится причиной серьезных последствий. Перед началом электромонтажных работ следует тщательно изучить действующие нормативные акты ПУЭ глава 7.1, СНиП 2.08.01-89, ГОСТ Р 50571.11-96.

Особенности освещения в бане

Схема электрической сети в бане или сауне представляет собой несколько систем:

  1. Вводной щиток;
  2. Автоматы и УЗО;
  3. Электрокабель;
  4. Защитные кожухи;
  5. Выключатели, розетки, светильники;
  6. Подстаканники.

Данный список является стандартным набором. При желании, систему можно усложнить добавлением датчиков движения, светодиодными лентами.

Помещение бани делится на 4 зоны безопасности:

  • зона 0. Этот участок с повышенной влажностью в помещении – область душевого уголка, потолок в парилке;
  • зона 1. Данный участок рассчитывается на расстоянии 60 см от приборов подачи воды, таких как смесители, душевые лейки, чаны с водой;
  • зона 2. Считается горизонтальная плоскость, возвышающаяся на 2 метра выше уровня пола;
  • зона 3. Область, удаленная на 2,25 метра, как в вертикальной, так и в горизонтальной плоскости.

В результате тщательного изучения внутреннего помещения и расположения всей мебели и сантехники, определяется место для размещения розеток, осветительных приборов. Затем подбирается безопасный уровень защиты проводников, согласно ограничительным зонам, перечисленным выше. Таким образом, в зоне 0 оборудование должно иметь степень защиты от IPX7, а в зоне 3 — IPX1. Определить степень защиты можно по надписи на осветительном приборе или инструкции, приложенной производителем.

Прежде чем приобретать кабеля, нужно четко понимать, какая мощность потребителей будет установлена в банном помещении. Количество ватт потребления считается путем суммирования всех источников. Информация по мощности каждого прибора написана в его характеристиках.

Не стоит забывать, что согласно правилам, группа освещения выполняется отдельным проводником от распределительного щита. Для этих целей применяется провод ВВГ 1,5 мм. кв. сечения. Розеточные группы монтируются кабелем 2,5 мм.кв. В первом и во втором случае применяется медные проводники.

Подобрать всё необходимое для монтажа электроосвещения в бане или сауне можно здесь.

Обратите внимание! Марку кабеля требуется подбирать с учетом максимальной мощности всех устройств и температурных колебаний. Группа освещения ведется от распределительного щитка отдельно от розеточной.

Если парилка будет оснащена электропечью для нагрева помещения, то данную печь следует подсоединить отдельным проводником от распределительного щитка. При монтаже щита, к которому со всей бани будут сходиться проводники, в обязательном порядке устанавливается устройство защитного отключения, которое уберегает человеческое тело поражения током. Особое внимание обращается на наличие заземления бани. Иначе, УЗО может работать не правильно, либо не сработать в нужный момент.

Следует учитывать, что для проводки монтируемой по принципу закрытого типа (в штукатурных слоях, в кабель-канале или в гофре), для расчета сечения кабеля применяется корректирующий коэффициент 0,8.

Запрещается устанавливать распределительные коробки в парилке и в области душевой кабины. Соединения проводников внутри распределительных коробок должны быть спаяны для улучшения контакта медных жил специальным прибором, а не просто скручены.

Важно! Не приступайте к монтажу электрики, если нет достаточного уровня знаний по подбору проводников, кабелей, осветительных приборов и безопасной их установке.

Инструменты и материалы

Для проведения электромонтажных работ своими руками в бане потребуется подготовить следующий набор инструментов:

  • шуруповерт с набором бит и сверл;
  • плоскогубцы;
  • ножницы по металлу;
  • кусачки;
  • отвертка;
  • строительный нож с лезвиями;
  • прибор для спайки медных жил.

Крепление проводников осуществляется в зависимости от типа монтажа – закрытого или открытого типа. Если планируется сделать открытую проводку, то проводник укладывается в кабель канал, который крепится к стене саморезами или мелкими гвоздями. В случае закрытой системы провода укладываются в гофре.

К расходным материалам относятся:

  • распределительный щит;
  • набор автоматов;
  • устройства защитного отключения;
  • кабель;
  • гофра;
  • розетки;
  • выключатели;
  • распредкоробки.

Совет! Не стоит экономить на покупке дешевых электро материалов. Убытки, которые могут быть из–за некачественного электричества, несут серьезные и опасные последствия.

Правильное расположение проводов

Заземление – важнейший аспект в создании электричества в банных помещениях. Сделать не сложно. Сваривается треугольник из металлических пластин. На каждую вершину фигуры перпендикулярно наваривается длинный штырь. Конструкция по принципу вил, вкапывается в землю. От нее на поверхность выходит металлический прут, к которому подсоединяется проводник заземления (желто – зеленая жила, идущая от распределительного щитка). Заземление готово, осталось правильно подсоединить все проводники внутри помещения и проверить работоспособность «земли».

Очень важно правильно проложить магистраль проводников по всей бане. В местах поворота жилы на 90 градусов запрещается заламывать провод. Следует плавно изогнуть проводник, исключая заломы.

Внутри бани все светильники должны быть влагозащищенными, распредкоробки закрытыми, исключающими попадание воды. Запрещается на прямую соединять алюминиевый провод с медным. Такой контакт приведет к быстрому окислению и станет источником пожарной опасности. При необходимости соединения применяются специальные переходники и клеммы.

Если проводка закрытого типа, то применяются врезные подстаканники. Кабель за обшивкой стен должен быть проложен в гофре, которая сделана из негорючего материала, и в случае заискрения проводника, будет препятствовать поражу.

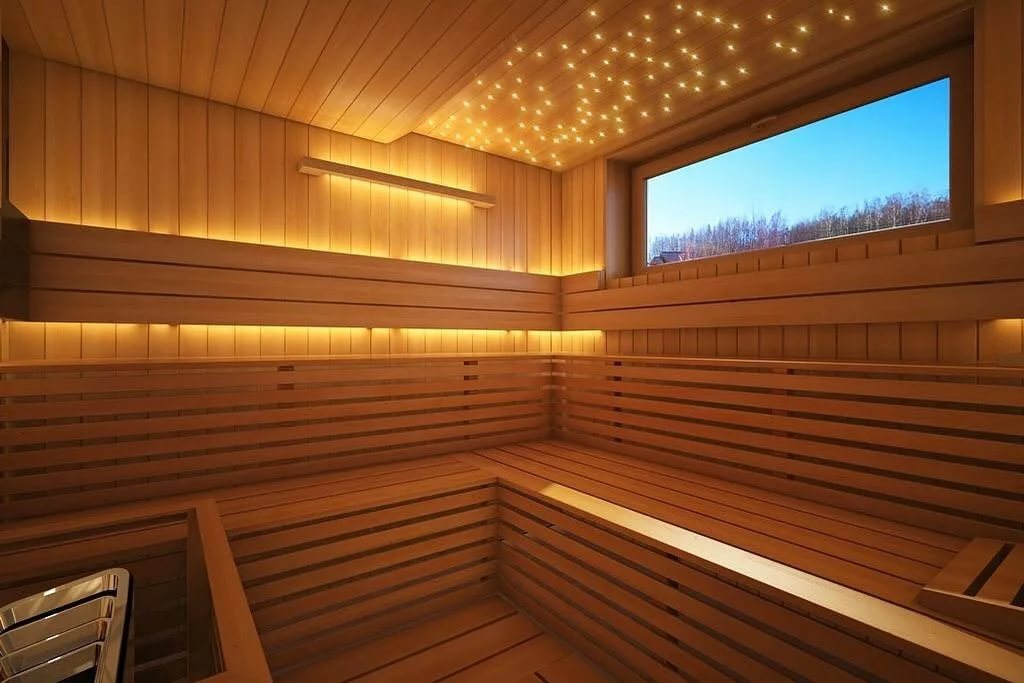

Сделать эксклюзивное освещение можно при помощи светодиодной ленты. Для влажных помещений применяется специальная лента, защищенная от воды. Ее можно устанавливать под скамейками в парилке, по периметру потолочной зоны.

Стандартное освещение выполняется при помощи светодиодных светильников, с нужным уровнем защиты от влаги. Устанавливаются как на потолке, так и на стенах. Если планируется установить лампы накаливания, то обязательно они накрываются защитными кожухами.

По технике безопасности расположение распредщитка от пола должно быть не менее 1,5 метров. Розетки можно устанавливать только в предбанниках, и комнатах отдыха на любых стенах, где удобно. Исключается их установка в душевой зоне и парилке. Приборы просто не выдержат влаги и температуры. Каждый прибор должен быть с защитной крышкой.

Профилактика работоспособности приборов должна проводиться не реже одного раза в год. Проверяется напряжение, при необходимости протягиваются соединения. Во время ремонта следует отключать питание проводника в щите. Соблюдая все нормы и правила можно создать безопасную электрическую систему в бане своими руками.

Полезное видео

выбор подходящих + изготовление своими руками

Светодизайн – едва ли не самая важная часть общего впечатления о бане: насколько приглушен и мягок свет в парилке, зависят ощущения у отдыхающих от банных процедур, и насколько красивы и стильны светильники в гостевой, создается впечатление о вкусе хозяев. Но выбрать светильник для парной не так просто – здесь есть свои тонкости и нюансы.

Общие требования к банным светильникам

Высокая температура и влажность бани предъявляют свои требования к приборам освещения – какую-либо лампу туда вешать нельзя. И даже руководствоваться одним только мнением консультанта строительного супермаркета не стоит – лучше заранее узнать обо всех требованиях к освещению во влажной и жаркой русской бани, и обезопасить себя. А требования просты: полная герметичность, определенное напряжение и маркировка самого светильника. И важно, чтобы на последний никак не могла попасть случайно вода – это опасно даже для специально защищенных от этого, ведь они тоже сильно нагреваются.

По отзывам многих банщиков, лучшие светильники для бань и саун – немецкие, с матовым стеклом и керамическим корпусом. Крепить его можно как на стену, так и не потолок – если не в парилке, конечно. В нем все части патрона из керамики – металлические только контакты, а потому он спокойно выдерживает до 125˚С, а силиконовая прокладка хорошо защищает от проникновения брызг, пара и пыли.

Деревянными же решетками прикрывать нужно только те светильники для бани, у которых слишком яркий и прямой свет – это необходимо для его рассеивания. А вот у матового стекла он и так мягкий, а потому дополнительного абажура не нужно.

Какого типа лучше брать светильник в парную?

На этот вопрос однозначно ответить нельзя – у каждого из перечисленных есть свои плюсы и минусы. Выбирайте те, что наиболее подходят именно вашей бане:

Галогенные лампы – для самых жарких зон

Огромную популярность в последнее время завоевали галогенные лампы со своими встроенными отражателями – их смело можно ставить даже в парилке. Мощностью они обычно на 20-35 Вт, не боятся повышенной температуры окружающей среды, имеют конструктивную защиту от брызг или случайного прикосновения.

В чем плюс галогенных ламп? Их непрерывный спектр наиболее близок к естественному для человеческого организма, чем у стандартных ламп накаливания. А самое главное – для них используется абсолютно безопасное напряжение питания. Банщики часто шутят, что галогенные лампы даже любят повышенную температуру – ведь они сами способны изнутри нагреваться до 400˚С.

К слову, существуют в продаже и галогенные лапы с цветным плафоном, хотя встретить их не так просто.

Люминесцентные лампы – регулируем яркость

Можно использовать в бане и люминесцентные лампы – энергосберегающие и не интегрированные, но только не те, что с электромагнитным дросселем. Повышенную температуру они переносят хорошо, а вот мороз – нет. У таких ламп можно регулировать яркость, что и наделяет их определенными преимуществами.

Оптоволоконные светильники – удобно и стильно

Яркие и стильные оптоволоконные светильники для бани – тоже не плохой вариант, вот только их важно правильно подключать, строго по инструкции, с соблюдением всех пожарных норм.

Модные светодиоды – отдушина для дизайнеров

А вот светильники светодиодные для бани жары не любят – в парилке их ставить нужно как можно ниже к полу. Яркость у них высока, а вот цветовая гамма богата, почему их банщики и помещают чаще всего за полками и под ними – такая себе таинственная подсветка в стиле космической станции, не бьющая в глаза.

Какие светильники в баню ставить нельзя?

Мало подходят для бани обычные лампы накаливания, которые требуют особой механической защиты и грозятся при попадании капли взорваться тысячью мелкими осколками, и газоразрядные лампы со своей большой мощностью и плохой цветопередачей.

Да и другие светильники от брызг нужно тоже защищать, а чтобы из-за деревянной обрешетки не получились «полосатые» тени, сами лампы лучше направить в противоположную сторону – на заранее установленные отражающие выпуклые пластины из матовой нержавейки.

Мастер-класс: стильный светильник в баню своими руками

Ввиду моды на индивидуальность и эксклюзивность в интерьере многие ищут стильные и необычные светильники для бани и сауны – разного рода абажуры и стеклянные цветки приедаются и дома. И находят – к счастью, современный производитель фантазией и реализацией задумки только радует. Но и цену за свое творчество просит немалую – от 400 до 800$ за самые приличные варианты. Так почему бы не сделать такие светильники для бани своими руками, не потратив на это и 10$? Тем более, что ничего сложного в этом нет. А друзья и знакомые пусть потом гадают, за сколько это светочудо было куплено и у какого иностранного производителя.

Главное, что и экономия в этом плане как раз что надо! Древесину, к примеру, для такого светильника, брать можно ту, что ушла на внутреннюю отделку бани. А еще понадобятся такие материалы:

  • Стекло 4 мм
  • Фанера
  • Специальная пленка ПЭТ с диапазоном температур не меньше, чем 120˚С
  • Светодиоды с углом освещения в 120˚С
  • Гетинакс – электроизоляционный материал
  • Алюминиевый скотч
  • Монтажный клей и суперклей

Итак, вот что нужно будет делать:

Шаг 1. Из ДВП изготавливаются шаблоны основных деталей. Для верности этот же шаблон нужно применить к углу, где и находится светильник.

Шаг 2. По шаблонам делаются основные детали каркаса – лучше из липы. Из нее же строгаются и вертикальные рейки, края которых нужно будет закруглить:

  • 4 штуки 750 х 35 х 15 см
  • 8 штук 750 х 40 х 15 см
  • 4 штуки 750 х 45 х 15 см
  • 1 штука 550 х 50 х 20 см – именно в ней делается паз для стекла

Шаг 3. Основные детали скрепляются с рейками, и все стыки тщательно промазываются универсальным монтажным клеем, затем стягиваются саморезами длиной 70 мм.

Шаг 4. Для упора стекла прикрепляются специальные планки. Само же стекло вырезается из подготовленного материала и оборачивается пленкой ПЭТ. Что за пленка такая? Ее обычно используются для перемотки двигателей как изоляция.

Шаг 5. Распиливаются рейки, примеряются и промазываются монтажными клеем, после чего – стягиваются саморезами.

Шаг 6. Теперь нужно взять рейку с параметрами 750х45х15 – и отметить на ней точки, где именно будет просверлено отверстие. Двумя такими рейками стекло и будет зафиксировано на месте. Причем наружные вертикальные рейки фиксировать шурупами нужно с обратной стороны.

Шаг 7. В обычном ворде делается таблица с ячейками 3х3 см и распечатывается. Этот лист бумаги нужно приклеить к листу гетинакса для светильника и просверлить места пересечения линий. Диаметр отверстий должен получиться около 5 мм – под диаметр светодиода. Затем – сверлом уже большего размера нужно сделать конические углубления – для того, чтобы свет от светодиодов был более направленным. После этого бумагу можно смыть водой.

Шаг 8.Теперь с обратной стороны панели следует приклеить светодиоды – обычным суперклеем. Всего их будет 80 – спаивать их необходимо по 4 штуки. Получится 20 светодиодов по 4 в каждой точке, и все это рассчитано на 12 вольт. Отражателем для них будет алюминиевый скотч.

Шаг 9. Устанавливаем блок питания – можно такой же, как для галогенных лампочек. Только разместить его нужно за пределами парилки, проведя к светильнику только кабель через стену. Всего потребление этого стильного и недорого светильника будет каких-то 250мА, что равно 3 Вт.

Шаг 10. И, наконец, все рейки прикрепляются саморезами к каркасу – важно только их подобрать той длины, при которой они не вылезут с лицевой стороны. А панель со светодиодами оборачивается пленкой ПЭТ и крепится.

Вот и все — стильный, прочный и красивый светильник для парилки готов!
