Опубликовано Как сварить гаражные ворота
Содержание
- Важные требования к гаражным воротам
- Методы изготовления ворот
- Необходимые материалы
- Изготовление рамы гаражных ворот
- Створки ворот и их монтаж
- Монтаж запорных элементов и другая отделка
При строительстве гаража важным элементом являются ворота. Чтобы хранение автомобиля было безопасным, лучше сделать их из металла. Сразу стоит отметить, что сварка гаражных ворот требует особых навыков. В противном случае вам никак не обойтись без дополнительной помощи специалистов. Более того, даже если вы имеете опыт подобных работ, то без наличия сварочного оборудования сделать гаражные ворота будет нереально. Поэтому если у вас имеется необходимое оборудование, то вам будет интересна эта статья. В ней будет рассказано о том, как все работы выполнить своими руками. Также предлагаем вам для ознакомления схемы и фотографии, на которых изображаются основные этапы работ.
Важные требования к гаражным воротам
Гаражные ворота должны соответствовать ряду важных требований, среди которых:
- Ворота не должны препятствовать свободному въезду и выезду автомобиля.
Учитывая это, ворота должны соответствовать размеру машины. - От крайних откосов сваренных гаражных ворот к автомобилю необходимо расстояние с двух сторон не менее 300 мм. Но лучше иметь небольшой запас, так как вдруг вы поменяете машину.
- Если автомобиль легковой, то высота ворот должна быть не менее 2 м.
- Проем по стандарту может быть таким 2400×2100 мм и до 5400×2400 мм.
- Сварка гаражных ворот должна быть выполнена так, чтобы была исключена вероятность взлома.
- Гаражные ворота следует надежно защитить от негативного влияния окружающей среды. Например, установить небольшой козырек.
Учитывая это, ворота должны соответствовать размеру машины.Методы изготовления ворот
Можно выделить три метода изготовления ворот для гаража:
- Свариваются отдельно по мере строительства гаража, а после доставляются к гаражу.
- Сваривать можно уже по готовому проему, а после привезти.
- Все работы можно выполнять непосредственно на месте.
Последний вариант будет оптимальным для тех, кто делает такую работу впервые.
Ведь придется не раз выполнять измерения.
Необходимые материалы
Чтобы сварить самодельные ворота на гараж своими руками требуется подготовить необходимые материалы, среди всего прочего вам потребуется:
- Облицовочный материал, подойдет листовой металл, толщиной не меньше 1,5 мм.
- Профильная труба, металлический уголок для изготовления каркаса.
- Материал для изготовления ребер жесткости.
- Жидкость для обезжиривания поверхности.
- Грунтовка и краска.
- Замки, засовы и навесы.
Важно! При покупке исходного материала, обращайте особое внимание на его качество. Ведь сварные гаражные ворота делаются на долгое время.
Помимо материала также необходим следующий инструмент:
- Сварочный автомат, подойдет мощностью 220 Вт.
- Капроновая нить.
- Болгарка.
- Отрезной и шлифовальный круг.
- Строительный уровень.
Это основной набор инструментов, который необходим для работы.
Теперь приступим непосредственно к процессу изготовления ворот.
Изготовление рамы гаражных ворот
Ворота гаражные необходимо начинать делать с рамы. Для этого используется уголок. Итак, необходимо отрезать уголок на части, которые соответствуют раме. При этом вертикальные и горизонтальные элементы по длине должны полностью совпадать. После, на ровной горизонтальной поверхности выложите все отрезанные элементы. Ниткой или рулеткой проверьте диагонали, чтобы все стороны были равными. Теперь можно уголки сварить между собой.
Совет! В процессе сварки гаражной калитки обязательно контролируйте ровность изделия. Это важное условие, так как исправить после сварки будет проблематично.
Итак, у вас должен получиться готовый каркас из металлического уголка. Эта рама будет устанавливаться непосредственно в гаражный проем, а на него будет крепиться калитка.
Створки ворот и их монтаж
На следующем этапе требуется изготовить каркас створок. Они должны быть по размеру немного меньше изготовленной рамы.
И при этом легко входить в проем. Гаражные ворота своими руками свариваются по такому же принципу что и рама. Отрезаете металлический уголок или профильную трубу по размерам. У вас должно получиться две створки. Выкладываете все элементы на ровной поверхности, проверяете диагонали и свариваете между собой.
Когда каркас створок готов, необходимо приварить петли. На каждую створку гаража необходимо приварить по два навеса. После, используя листовой материал, обшиваете каркас створок. Прикладываете лист металла к каркасу из трубы или уголка и закрепляете прихватками сварочного аппарата или болтами. Первый вариант более надежный.
Важно! Если листовой металл вы решили закрепить при помощи сварочных прихваток, то будьте осторожны чтобы не проварить дырку в листе металла. Важно контролировать силу сварочной дуги.
На следующем этапе выполняется монтаж ворот. Для начала строго по уровню монтируете раму с уже готовыми навесами. Закрепив раму анкерами к проему гаражных ворот, остается повесить створки на свои места.
На этом этапе есть возможность произвести последние подгонки. Обратите внимание на тот факт, что обшивка на одной створке должна быть больше на несколько сантиметров. То есть при закрытии ворот должен быть небольшой нахлест. Если так не получиться сделать, то после наваривается металлическая полоса на стык двух створок ворот.
Дополнительно о том, как сварить гаражные ворота своими руками, без помощи специалистов смотрите в видеоролике:
Монтаж запорных элементов и другая отделка
Мы рассмотрели с вами вопрос о том, как сварить гаражные ворота. Теперь уделим внимание их благоустройству. Для полной безопасности необходимо смонтировать замок. Он должен быть надежным и проверенным. По этой причине купите замок у проверенной компании. Если говорить за типы замков, то предпочтение лучше отдавать штыревым стопорам и мощным засовам. Ими изнутри вы будете закрывать ворота.
В этом случае в створке вырезаете проем, который по периметру усиливается профильной трубой с внутренней стороны. Далее привариваете навесы. Из отрезанного листа изготавливаете небольшую калитку. Процесс этой работы требует точности. Поэтому действуйте по правилу, семь раз отмерь, один раз отрежь.
Замок обычно монтируется изнутри гаража. Для его установки рекомендуется сварить небольшой каркас. Это позволит надежно его зафиксировать в створке гаражных ворот. Это обеспечит высокую надежность и безопасное хранение автомобиля.
Важно время от времени ухаживать за запорной арматурой. Исключите полную вероятность того, чтобы замок имел прямой контакт с атмосферными явлениями. Дождь, снег и другие осадку могут негативно сказываться на работоспособности замка. Более того, существует риск, что скважина может замерзнуть и вам не получится вставить ключ. По этой причине на гаражных дверях можно сварить небольшой козырек.
Итак, мы рассмотрели с вами основные особенности того, как правильно сварить гаражные створки. Работа эта не из легких, так как металл сам по себе имеет большой вес. По этой причине вам никак не обойтись без посторонней помощи. Сваренный каркас и раму необходимо будет устанавливать строго по уровню, а самостоятельно сделать это будет крайне сложно.
Учитывая тот факт, что всех тонкостей и особенностей процесса сваривания гаражных ворот не опишешь, предлагаем вам ознакомиться с подготовленным видеоматериалом в этой статье. Это позволит вам закрепить теорию наглядно. Если у вас остались вопросы или вы имеете уже свой опыт в этой работе, то обязательно оставляйте комментарии в конце этой статьи. Ваш опыт будет неоценим для всех наших читателей. Ведь так, можно изрядно сэкономить немалую сумму денег.
- Как установить забор из сетки рабицы своими руками
- Гаражные секционные подъемные ворота
- Чем покрасить деревянный забор своими руками
- Забор из профнастила своими руками
Гаражные ворота своими руками — видео по монтажу металлических конструкций для гаража
Для гаража заграждающая конструкция – это важнейшая, необходимая часть, которая в основном и определяет безопасность вашего автомобиля.
Установить гаражные ворота можно при помощи услуг профессиональных монтажников или своими руками, и последний вариант всё больше пользуется популярностью. Почему? Ведь это дешевле и надёжнее, и к тому же позволяет легко произвести ремонт случае неисправностей.
Решив заняться установкой ворот в гараж своими руками, большинство людей выбирает распашную конструкцию: во-первых, она самая простая, во-вторых, отлично выполняет свои функции, и, в-третьих, позволяет врезать калитку, окна, установить электропривод словом, сделать практически любые модификации, которые придут вам в голову.
В стандартную конструкцию распашных ворот входят:
- металлический лист;
- профили;
- уголки;
- задвижка;
- петли;
- замки.

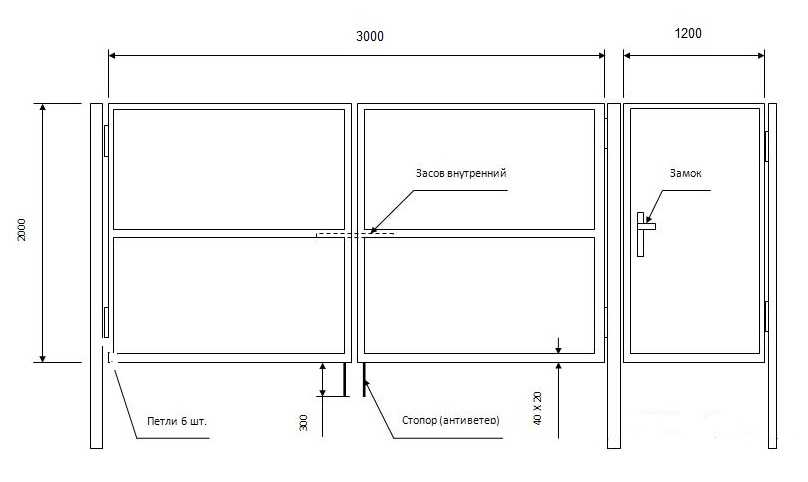

Прежде чем приступать к монтажу, сделайте чертёж и рассчитайте, сколько материалов вам понадобится (при этом лучше покупать их с запасом).
Монтаж и установка
Приступать к процессу изготовления ворот следует со сварки рамы, на которой будут держаться створки.
Делают её из металлических заготовок уголка, имеющего квадратное сечение. Не забудьте обработать швы так, чтобы поверхность рамы была ровной, ведь это обеспечит плотное прилегание створок. Обязательно используйте уровень для проверки ровности конструкции и параллельности её элементов.
Теперь можно приступать и к самим створкам. Для них нужен каркас, который делается из профилей. Чтобы створки было удобно открывать, между ними и каркасом должно быть небольшое расстояние. Потом на каркас нашиваются металлические листы, которые должны заходить друг на друга на несколько сантиметров, так что один лист должен быть немного шире другого.
На следующем этапе изготовления металлических гаражных ворот своими руками к полотну и раме привариваются петли (нижняя к раме, верхняя к полотну). После этого можно приварить задвижку и установить замки (сделать петли для навесного или поставить врезной).
Когда всё готово, устанавливается рама: её крепят при помощи металлических штырей, которые потом обрезают и шлифуют.
Внутреннюю и внешнюю части конструкции скрепляют пластинами из металла. После этого остаётся только навесить готовые створки, и основная часть работ закончена.
Утепление гаража
Хорошо известно, что через обычный лист из металла тепло уходит довольно быстро, и поэтому именно через ворота теряется большая его часть. Чтобы избежать этого и сохранить помещение отопленным, лучше всего сделать утепление конструкции. Этот процесс не отнимет много времени или средств, зато надёжно защитит гараж от зимних морозов.
Чтобы своими силами утеплить ворота в гараж, на внутреннюю сторону полотна устанавливают обрешётку из дерева. Затем её заполняют одним из теплоизолирующих материалов на ваш выбор: это может быть пенополистирол или минеральная вата. После этого обрешётка сверху покрывается облицовочными плитами или вагонкой.
Как видите, процесс монтажа ворот не так сложен, как может показаться на первый взгляд. Даже если вам все же осталось что-то непонятно, многочисленные видео про установку гаражных ворот своими руками точно разрешат все ваши сомнения. Вопрос, который возникает чаще всего, связан с подбором материалов, ведь купленные у разных производителей детали иногда не подходят друг другу. Наш сайт поможет вам решить эту проблему – на 1vorota.by вы найдёте комплекты для установки, которые полностью сбалансированы и включают всё необходимое для успешной установки. Если же Вы не хотите рисковать или у вас нет времени на самостоятельный монтаж, Вы можете ознакомиться с ассортиментом гаражных ворот на нашем сайте, выбрать подходящий вариант, цветовую гамму и сделать покупку.
А наши специалисты произведут доставку и установку за Вас.
Видео по ремонту гаражных ворот своими руками
Вот несколько советов, которые помогут вам безопасно работать с гаражными воротами и выполнять работу правильно. Это наши видеоролики «Технические советы», снятые в прямом эфире с наших внутренних обучающих семинаров здесь, в Западном Чикаго. Доступ к дополнительным учебным пособиям можно получить, перейдя по ссылке «Дополнительные учебные пособия» в конце списка видео.
Многие из них имеют узкую направленность. Также важно помнить, что при работе с системами гаражных ворот необходимо всегда соблюдать надлежащие меры предосторожности. Если вы сомневаетесь в своей способности безопасно выполнить работу, подумайте о том, чтобы вызвать профессионала. Сначала безопасность, потом работа!
Советы Дэна по безопасности: понимание системы гаражных ворот
В этом видео показано, как понять всю систему гаражных ворот со всеми ее компонентами.
Знание вашей двери может помочь вам понять, какие части могут нуждаться в ремонте с течением времени, и может помочь вам определить, какая часть может вызывать проблемы.
Намотка торсионных пружин: где стоять
В этом видеоролике показано, где стоять при намотке и раскручивании торсионных пружин на воротах гаража. ВНИМАНИЕ: внимательно следуйте этому руководству и другим нашим руководствам по намотке торсионных пружин, а также соблюдайте надлежащие меры предосторожности, так как невыполнение этого может привести к серьезной травме.
Намотка торсионных пружин: определение ветра
В этом видео показано, как определить ветер пружины.
Не просто угадывайте, каким может быть ветер вашей весны. Следуйте этому полезному руководству, которое облегчит вам заказ нужных вам пружин. Вам не нужно снимать пружину, чтобы сделать это: все, что вам нужно сделать, это повернуться к пружине руками. Тем не менее, не забудьте соблюдать осторожность.
Безопасность при замене торсионных пружин
В этом видеоролике обсуждаются некоторые советы по безопасности, которые следует учитывать при замене торсионных пружин. Эти системы могут быть опасны, если с ними не обращаться осторожно; если вы сомневаетесь в своей способности безопасно выполнить эту задачу, рассмотрите возможность найма профессионала.
Устранение скрипа центрального подшипника
В этом видео обсуждаются возможные причины скрипа вашей двери, а также самый простой способ его устранения.
Причина часто не та, что может показаться на первый взгляд, поэтому обязательно осмотрите концевые опорные пластины и тросы, так как это другие места, которые нужно проверить, чтобы убедиться, что они находятся в надлежащем рабочем состоянии.
Как снять вкладыш пружины TorqueMaster
В этом видео показано, как снять вкладыш пружины TorqueMaster. Вкладыш может застрять внутри вала и не выйдет, когда вы потянете за пружину, которую хотите заменить. Если вы не можете добраться до вкладыша (если он застрял в шахте примерно на 6 дюймов), вам может понадобиться метла или что-то подобное, чтобы вытолкнуть вкладыш с другой стороны шахты. Поскольку вал полый, это можно сделать, если снять кабельные барабаны с концов вала.
Замена пружины TorqueMaster
В этом видео рассказывается, где разместить пружины TorqueMaster на валу.
Они должны входить достаточно глубоко, чтобы конусы обмотки выступали из конца вала, чтобы их можно было использовать для правильной намотки пружин. Пружины не должны касаться друг друга внутри шахты, а если и соприкасаются, то, скорее всего, пружины не подходят для вашей двери.
Как отрегулировать натяжение торсионных пружин TorqueMaster
В этом видеоролике объясняется, как регулировать натяжение торсионных пружин TorqueMaster. Чтобы сделать это правильно, не повредив пружины, вам понадобится дрель, торцевой ключ и рожковый или гаечный ключ. Это также зависит от того, используете ли вы систему TorqueMaster One или TorqueMaster Two.
Как установить и снять клиновые ремни устройства открывания гаражных ворот
В этом видео показано, как установить и снять клиновой ремень с устройства открывания гаражных ворот.
Важно правильно установить эту деталь, иначе открывалка не будет работать должным образом. Размер клинового ремня может варьироваться в зависимости от диаметра и увеличиваться в толщине на 1/8 дюйма каждый раз, когда вы увеличиваете размер (3L = 3/8 дюйма, 4L = 1/2 дюйма, 5L = 5/8 дюйма). ).
Как измерить клиновые ремни устройства открывания гаражных ворот
В этом видео показано, как измерить клиновой ремень устройства открывания гаражных ворот. Этот ремень время от времени изнашивается, поэтому важно понять, как правильно его измерить, чтобы заменить его ремнем правильного размера для вашего ножа. Диаметр и ширина варьируются в зависимости от марки вашего открывателя.
Как работают устройства открывания гаражных ворот
В этом видео рассказывается о составных частях устройства открывания гаражных ворот и о том, как они работают вместе.
Старые сошники имеют некоторые отличия от новых, и вам нужно знать, с чем вы работаете, чтобы знать, какие части могут нуждаться в ремонте.
Как установить приводы промежуточных валов LiftMaster
В этом видео показано, как установить устройство открывания промежуточных валов LiftMaster. Открыватели, подобные тем, которые мы показываем в видео, используются для дверей с высоким и вертикальным подъемом и почти всегда предназначены для коммерческого использования, но в некоторых случаях могут использоваться и в жилых помещениях.
Устранение неполадок с дверью, которая не открывается – проверьте кабели
В этом видео показано, как устранить неполадки с дверью, которая не поднимается полностью, а только на фут или наполовину.
Иногда проблема заключается в неправильно проложенных кабелях. Это одна из первых вещей, которые нужно проверить на вашей двери, потому что это гораздо проще исправить, чем пружины. Обычно, если проблема заключается в пружинах, у двери возникают проблемы с закрытием, а не с открытием.
Как выровнять и закрепить регулируемые муфты вала
В этом видео показано, как правильно выровнять муфту для вала. Если ваша муфта не выровнена должным образом, у вас будут проблемы с вашим валом и, возможно, другими частями, которые не всегда будут работать в одном и том же положении. Чтобы сделать это правильно, вам понадобятся определенные инструменты: пара тисков, торцевой ключ и напильник или маркер.
Как снять конусы обмотки на коммерческих торсионных пружинах
В этом видео рассказывается, как снять конусы обмотки на коммерческих торсионных пружинах.
Они, как и пружина в видео, представляют собой большие конусы, для снятия которых требуется больше усилий, потому что концы пружин имеют тенденцию загибаться на конусах, если они имеют большой внутренний диаметр. Коммерческие пружины также могут поставляться с внутренним диаметром 2 дюйма, 2 1/4 дюйма и 2 5/8 дюйма, что не потребует процедуры, которую вы видите здесь. Их нужно будет еще согнуть, чтобы правильно установить конусы. , но его не нужно нагревать.
Как установить намоточные конусы на торсионные пружины коммерческого назначения
В этом видеоролике рассказывается, как установить намоточные конусы на торсионные пружины коммерческого назначения. В этом процессе больше этапов, чем в случае с жилой пружиной, и внутренние диаметры этих пружин будут больше. Промышленные торсионные пружины могут иметь внутренний диаметр 2 дюйма, но размер может увеличиваться.
В этом видео основное внимание уделяется пружинам с гораздо большим внутренним диаметром, поскольку их конусы требуют другой установки, чем пружины с внутренним диаметром 2 дюйма 2. 1/4 дюйма или 2 5/8 дюйма.
Как обрезать торсионные пружины и их блокировку
В этом видео рассказывается, как обрезать торсионные пружины, а также их блокировку. Это опасный процесс, требующий использования паяльной лампы для нагрева разрезаемой пружины, поэтому его не рекомендуется выполнять без надлежащей подготовки и защитного снаряжения. Защитные очки необходимы, как и здравый смысл при работе с пламенем или чем-либо, что может привести к травме.
