Парогенератор для фитобочки своими руками: Парогенератор для фитобочки (кедровой бочки) своими руками

Опубликовано

Содержание

кедровая, показания и противопоказания, фото, отзывы

Горячий пар, насыщенный ароматами трав и летучими эфирными маслами, обладают наилучшим профилактическим действием. Иногда, чтобы ощутить всю силу парной приходится забираться в фитобочку или деревянный короб, как делали предки охотников и старателей. Ранее, подобный метод оздоровления был в диковинку жителям городских кварталов, завидовавших владельцам частных домов. имевших собственные парилки и бани. Сегодня, объяснить, что это такое фитобочка смогут все, кто ценит свое здоровье и любит попариться даже в условиях городской квартиры.

Самая компактная парилка в мире

Использование фитобочек для персональных банных процедур сегодня превратилось в массовое увлечение. Желание исправить недостатки в фигуре, поднять тонус или просто улучшить здоровье заставляют людей сидеть неподвижно в течение 10-20 мин, в неудобном положении, окутанными облаком горячего пара.

Специалисты выделяют несколько базовых преимуществ фитобочки — парилки:

  • Очень простая и безопасная в пользовании и недорогая в эксплуатации. Для фитобочки не требуется отдельное помещение, не нужна печка, расход электроэнергии как у электрического чайника;
  • Тепло в фитобочке обеспечивает быстрый равномерный и достаточно глубокий прогрев тканей, без риска получить тепловой удар для сосудов головы;
  • Простота ухода, минимальное обслуживание.

По сути, это упрощенный вариант парилки для квартирных условий на одного человека. По отзывам пользователей самое ценное в фитобочке является то, что своя собственная парилка всегда под рукой.

Как работает фитобочка

Устройство парилки предельно простое. Конструктивно фитобочка, фото, представляет собой деревянную емкость диаметром 77-95 см и высотой от 120 до 150 см из массива или склеенная из досок в форме короба бочонка или бокса.

Работает фитобочка следующим образом:

  • Внутри бочки укладывается тёплая мягкая тканевая отслойка на которой было бы удобно сидеть без риска обжечься в раскаленную древесину;
  • К днищу парилки подключается парогенератор, которым регулируется объём и температура горячих водяных паров;
  • Человек усаживаются внутри фитобочки закрывает верхний люк и запечатывает щели салфеткой или полотенцем
  • Через 20-30 минут генератор пара автоматически отключается, после чего можно покинуть парилку.

В течение всего процесса голова остается за пределами импровизированной парилки. Человек продолжает дышать прохладным воздухом комнаты, тем самым не подвергая себя опасности теплового удара. Лицо, глаза, слизистые покровы носа и глаз, а самое главное — сосуды головы при нахождении в парилке не подвергаются термической нагрузке.

В качестве материала используют хвойные породы чаще всего лиственницу, степную сосну и кедр. Принято считать, что самая большая польза именно от кедровой фитобочки. Хвойная древесина при нагреве паром в микродозах выделяет живицу и деготь.

Достаточно популярны дубовые парилки. Поверхность досок, обращенная внутрь парилки, специальным образом задирается жесткими щетками для увеличения пор и облегчения выхода дубильных веществ. В результате при контакте с раскаленным паром поверхность стенки внутри фитобочки выделяет флавоны, которые неплохо укрепляют коллаген кожных покровов.

Чем отличается фитобочка от обычной бани

Разумеется, посещение небольшой деревянной парилки нельзя сравнивать с эффектом, получаемым при посещении даже самой простенькой баньки. У фитобочки есть свои преимущества и недостатки, но тем не менее большинство специалистов восстановительной медицины считают ее использование достаточно полезным:

  • Повышает тонус мышцы;
  • Уменьшает раздражение кожных покровов, а в ряде случаев позволяет бороться с последствиями травм, растяжений и даже простудных заболеваний;
  • Уменьшает отеки мышц ног, ступней, убирает боли в суставах.

К сведению! Специалисты нередко называют фитобочку спортивным снарядом из-за особой любви спортсменов к необычному роду парилки.

Фитобочка показания и противопоказания

По отзывы многих спортсменов фитобочки по своему воздействию и эффективности во многом напоминают прогревающие процедуры, используемые после тренировок и соревнований.

Ограничения на пользование фитобочкой

Пользоваться домашний мини — парилкой рекомендуется всем, если нет хронических заболеваний:

  • Экзем, хронических дерматитов;
  • Онкологических заболеваний;
  • Туберкулеза во всех формах;
  • Заболевание сосудов хронических патологии сердечно-сосудистой системы;
  • Открытых ран, травм, переломов;
  • Патологий суставов опорно-двигательного аппарата.

Теоретически, любой здоровый человек независимо от его физической формы и возраста может без ограничений пользоваться фитобочкой, при условии правильного подбора времени процедур и температуры пара.

Можно ли в парилке сбросить лишние килограммы

Считается, что мини — парилка является идеальным способом и средством сбросить лишний вес. Но стоит учитывать, что в отличие от физической нагрузки при занятиях спортом, пробежками, плаванием, когда сжигается жир, процедуры в фитобочке в первую очередь выгоняют воду и жидкость. Поэтому эффект похудения в парилке остается нестабильным и кратковременным.

Опасность пользования фитобочкой

Наиболее существенными недостатками мини парилки считаются:

  • Перепад температуры в районе шейного отдела позвоночника. В парилке мышцы плечевого пояса прогревается достаточно сильно, тогда как большая часть шеи фактически остается холодной. После посещения парилки могут возникать напряжения, локальные воспаления, болеть мышцы;
  • Наличие подвода горячего пара в непосредственной близости к ногам и ступням, в случае выхода из строя парогенератора фитобочки человек может получить серьезный ожог.
  • Третьим недостатком большинство специалистов считают неудобную сидячую позу, в которой приходится неподвижно высиживать в парилке по 10-15 мин. Как вариант, можно сделать фитобочку — диван, наподобие тех, которые используются в соляриях;
  • Четвертым пунктом можно отметить склонность древесины к отслаиванию. Под воздействием горячего пара дерево парилки может растрескиваться с образованием большого количества заноз.

Для внутренней отделки фитобочки лучше всего использовать традиционные липу, для наружной части парилки — кедр или дуб.

Кедровая бочка размеры

Оптимальные размеры парилки напрямую связаны с ростом человека, его пропорциями, длиной ног и рук, поэтому прежде чем покупать или строить кедровую бочку своими руками необходимо определить параметры будущего изделия. Обычные парилки строятся высотой не более 130 см, 70-75 см ширина по фронту, и 80-85 см по глубине. Более рациональным будет спланировать габариты фитобочки под собственные размеры.

Для этого достаточно усесться на стул и замерить:

  • Вертикальное расстояние от пола до основания шеи плюс 20 см. Это будет высота мини-парилки;
  • Максимальный размер по ширине в бедрах или плечах при опущенных руках плюс 40 см, получится фронтальный габарит бочки;
  • Расстояние от основания шеи до кончиков пальцев вытянутой горизонтально руки плюс 20 см – это глубина фитобочки в продольном направлении.

При планировании формы и устройства скамеечки нужно сделать ее регулируемой по высоте, чтобы все члены семьи могли пользоваться парилкой без каких-либо переделок.

Фитобочка своими руками

Рынок банных аксессуаров и оборудования предлагает огромное количество моделей мини бань и домашних парилок по цене 15-40 тыс. за изделие. Понятно, что можно купить готовую мини — сауну, но лучше будет изготовить кедровую бочку своими руками.

Аргументов в пользу подобного решения всего два:

  • Есть возможность сэкономить существенную сумму из семейного бюджета, тем более, что фитобочка конструктивно не представляет никаких сложностей. Даже для столяра любителя начальной квалификации;
  • Существует реальная возможность изготовить фитобочку под свой рост или же взять среднее значение, если парилкой будут пользоваться все члены семьи.

Третьим доводом в пользу самостоятельной постройки является возможность сделать своими руками мини парилку надлежащего уровня качества, в которой не будет заноз, и которая не развалится через пару месяцев пользования.

Строим корпус мини — парилки

Если выбирать между бочкой и коробчатой конструкцией, то для самостоятельного изготовления квартирной парилки лучше всего подойдет последний вариант. Фитобочка в виде прямоугольного бокса строится гораздо проще и быстрее, в качестве материала используется шпунтованная доска толщиной не менее 25 мм.

Первоначально изготавливается каркас фитобочки, его лучше всего строить из лиственницы или дуба.

Далее, будущий корпус парилки делится на две секции – нижнюю, неразборную и верхнюю, с открывающейся дверцей.

Первоначально набиваются планки на дно фитобочки, здесь же закладывается обруч со штуцером для подведения и равномерного распределения пара внутри парилки. Затем собирается скамейка и подставка для ног.

И лишь потом нашиваются планки на стенки и верхнюю часть фитобочки.

Особенности сборки и отделки фитобочки

Независимо от того какой формы будет парилка, круглой как бочонок, в виде прямоугольного бокса или клиновидной формы, во всех случаях нарезанные планки соединяются между собой только на шпунтах и обязательно с использованием термостойкого клея. Внутренняя поверхность шлифуется и полируется, чтобы удалить остатки клеящей массы и снять все существующие занозы.

Если фитобочка выполняется по классической схеме, то на корпус потребуется установить минимум три обруча с винтовой регулировкой степени натяжения. Их же используют в качестве гибких струбцин при сборке и склейке деталей парилки.

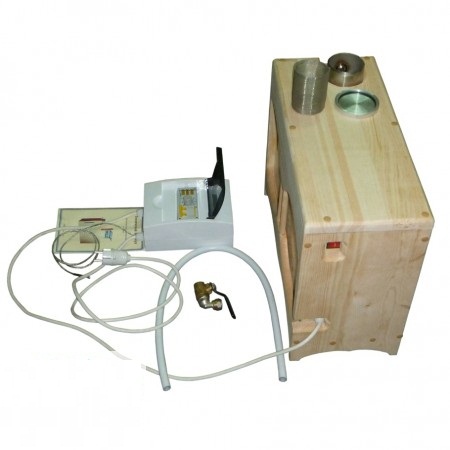

Парогенератор для фитобочки своими руками

Наиболее удачное решение – купить готовый парогенератор известного производителя. Это наиболее надежный и безопасный способ обеспечения фитобочки паром в нужном количестве, с оптимальной температурой и влажностью потока.

Простейший парогенератор изготавливают из обычной пластиковой емкости как на видео

Сделать генератор пара можно за полчаса, достаточно лишь установить на бак два ТЭНа по 600-700 Вт, и подключить тиристорный регулятор мощности.

Надежность пластиковой канистры невелика, ее хватит на десяток сеансов посещения фитобочки, поэтому опытные мастера изготавливают парогенератор из домашней кастрюли-скороварки. Достаточно лишь вмонтировать три ТЭНа по 500Вт, и сделать стопор крышки, а клапан безопасности давления был установлен еще на фабрике при изготовлении посуды.

Заключение

По-настоящему понять, что такое фитобочка, в чем ее преимущества и недостатки можно лишь после двух-трех месяцев пользования. Не обязательно сразу приобретать дорогостоящую кедровую баньку. На первое время, например, на дачный сезон можно сделать простой разборной вариант парилки, который всегда можно перевести в квартиру на зиму и пользоваться ним пока не придет время покупки настоящей стационарной фитобочки.

Ремонт, самоделки ,своими руками: Фитобочка своими руками

Как сделать баню в маленькой квартире? Не спешите говорить: «никак». Изготовление фитобочки своими руками — под силу любому. Настоящие любители бани могут не читать, но я попробую собрать опыт получения парных процедур из интернета. Продолжим разговор о фитобочке или , как ее еще называют кедровая бочка – парилка. Своими руками ее может сделать любой мало-мальски снабженный инструментом мастер-любитель.

Напомню, что бочки устанавливают там, где поставить баню нет возможности. Об этом я подробно писал в статье «О кедровых фито-бочках».


Как сделать фитобочку своими руками?

Если попросить простого обывателя нарисовать бочку, то 95% нарисуют классическую диогеневскую круглую форму. Производители бочек для фитопроцедур пошли дальше и создают овальные формы, полукруглые и т.п. Внешний вид бочек иногда производит впечатление, что мастер готовил не деревянную посуду большого раз мера, а произведение искусства.

Практики, которым важнее пар и здоровье, не обращают внимание на плавные формы и делают квадратные фитобочки своими руками. Это практичнее, дешевле, проще в изготовлении. Если не обращать особое внимание на острые углы, то можно сказать, что изготовить прямоугольный ящик- не очень сложно.

В качестве материала подойдет шпунтованная доска, например, для укладки пола толщиной от 24-до 35 мм. Такая доска не требует наличия обручей, подгонки секторов и другой сложной бондарной работы.

Коротко рассмотрим, как сколотить ящик с дверкой и дыркой для головы, потому что более сложный вопрос – конструирование парогенератора для фитобочки своими руками. Об этом позже.

Важно. В качестве материала можно использовать сосновую доску в комплексе с ароматическими маслами кедра, пихты и т.п.

Самым оптимальным вариантом для конструирования коробки – бочки может быть 0,75х0,75х1,2м. Размеры аналогичны округлым изделиям. Самым сложным в изготовлении является создание дренажной канавки в нижней части бочки для слива конденсата по стенкам. Он будет неизбежно образовываться при генерации влажного пара стекая по внутренним стенкам. Для этого основание бочки должно быть приподнято, чтобы сливное отверстие было чуть выше над посудой для сбора конденсата.


Простое изготовление фитобочки и парогенератора

Для определения мощности парогенератора мастера-любители используют тот же принцип, что и при планировании строительства бани, т.е. 1 кВт на 1 метр кубический обьема. Получается, что для бочки нашего размера достаточно электрического тена 1-1,5 кВт (с запасом).

Контроль температуры можно производить термометром для систем отопления. Стоимость вопроса — 3-4 бакса.

Вода в бачке кипит и пар выходит через дырочке в трубке. Максимальная температура, конечно не более 100 градусов. Но часть энергии уходит на нагревание самого деревянного ящика.

Говорить о получении перегретого пара не приходится если мастерить свой аппарат. Скорее всего, получится генератор сырого, тяжелого пара как в хаммаме. Саунный пар требует закрытого пространства и давления в парообразователе. Такое устройство можно приобрести готовым от заводского производителя. Оно снабжается и предохранителями и датчиками автоматики поддержания режима.

ВАЖНО: не получить бесконтрольного выброса пара в бочку с температурой выше дозволенной, чтоб не получить ожог!

Откровенно говоря, если к бочке отнестись можно не очень предвзято, то парогенератор – штука опасная, ибо электрическая. Но так, как на нижнем фото – я бы не советовал делать!


Эфирное масло для бочки не из кедра

Наступил момент нехватку кедровых досок в строительных супермаркетах заменить на запах для фитобочек маслом кедра с такими свойствами:



  • Аромат смолистый

  • Устраняет нервную дрожь.

  • Устраняет воспалительные процессы носоглотки и дыхательных путей.

  • Обладает отхаркивающим и противокашлевым действием.

  • Устраняет застойные явления в органах пищеварения и дыхания.

  • Способствует быстрой регенерации кожи и заживлению ран.

  • Профилактическое средство от простуды.

  • Уменьшает усталость.

  • Повышает упругость кожи.

  • Препятствует образованию перхоти.

  • Устраняет воспалительные процессы на коже.

  • Уменьшает выпадение волос и появление перхоти.

Дозировка для фитобочки:



  • Горячие ингаляции: 3 капли. Длительность процедуры 5-10 минут.

  • Холодные ингаляции: Длительность процедуры 5-7 минут.


Фитобочка своими руками: как сделать, пошаговая инструкция

Альтернативным вариантом сауны или русской парной позиционируется фитобочка, своими рукамиее легко собрать даже в условиях квартиры. Одноместную закрытую купель для домашних фитопроцедур можно соорудить при наличии базовых столярных навыков и примитивного набора инструментов.

Особенности конструкции и принцип действия

Конструкция представляет собой закрытую деревянную кабину – купель – с подачей насыщенного ароматом лечебных трав горячего пара. В отличие от парилки в бане при процедуре в фитобочке сосуды головы парящегося не подвергаются высоким температурным нагрузкам:

  • верхняя панель купели имеет специальное отверстие для головы, внутреннее пространство оснащено сиденьем;
  • во время паровых процедур человек сидит на лавке, при этом голова находится выше уровня крышки;
  • чтобы обеспечить максимальную герметичность для сохранения фитопара внутри мини сауны, зазор между шеей парящегося и периметром отверстия на панели плотно заделывается полотенцем.

Устройство фитобочки и принцип работы:

  • корпус оснащен вертикальной дверью, чтобы человек легко мог попасть внутрь конструкции;
  • верхняя панель на петлях – крышка – частично или полностью открывается, имеется отверстие для головы;
  • внутренняя комплектация состоит из удобного сиденья с регулировкой по высоте, подставки для ног, подлокотников;
  • донная часть корпуса оснащена системой парораспределения;
  • в конструкции предусмотрена система отвода конденсата.
Как выглядит фитобочка

Парогенератор как функциональный элемент аромасауны персонального назначения обеспечивает регулируемую подачу пара внутрь купели. Горячие потоки, насыщенные ароматическими веществами, распределяются в фитобочке, поступая через специальные отверстия внизу корпуса.

Принцип использования фитобочки заключается в воздействии на организм горячим паром в косметологических и лечебно-оздоровительных целях. Мини сауна на лекарственных травах и эфирных маслах способствует устранению синдрома хронической усталости, укреплению иммунитета и профилактике застойных явлений в тканях.

Методы изготовления

Приоритетной породой для изготовления фитобочки является кедр. Применяют и более доступные решения в виде сосны, липы и лиственницы.

Цельный

Метод подразумевает изготовление мини сауны из цельного дерева. При этом используется исключительно комлевая часть породы, та, которая представляет собой нижний сегмент ствола. Из одного дерева вырубается только одна бочка. Способ активно применяли в старину. Мастера высекали кедровые бочки целиком из дерева, для этого выбирали лишь очень большие породы с толстым стволом, возраст которых не менее 500 лет.

Колотый

При данном методе используются бревна, из которых изготавливают клепки и подгоняют под нужные размеры. Колотые бочки выполняются по старинным технологиям. Процесс трудоемкий, древесину обрабатывают вручную, не нарушая структуру волокон, остов скрепляется обручами.

Бондарный

Способ позволяет соорудить лучшие по качеству колоды без использования клея, саморезов и гвоздей.

Бондарные изделия зачастую выглядят непрезентабельно, при этом они долговечны и прочны. При изготовлении бочек бондарным методом кедровые доски обрабатываются рубанком, для скрепления остова применяются обручи.

Столярный

Метод подразумевает изготовление фитобочек с применением шип-пазовых соединений и крепежных элементов. Выполняют изделия с использованием клея и без него.

По форме фитобочки бывают:

  • круглые;
  • овальные;
  • квадратные;
  • прямоугольные;
  • трапециевидные.
Фитобочка квадратная

Выпускают модели кедровых бочек горизонтального и вертикального типа. В основном мини сауны изготавливают в виде одноместной кабины, однако встречаются и двухместные конструкции.

Фитобочка своими руками из подручных средств

Решая, как сделать фитобочку своими руками,стоит учитывать, что кедр обладает высоким коэффициентом полезных свойств в сочетании с выраженным ароматом. Эти качества обуславливают приоритетность кедровых досок для изготовления фитобочки.

При необходимости можно использовать сосну, лиственницу или липу, для большего эффекта древесина пропитывается кедровым маслом.

Инструменты и материалы

Для изготовления фитобочки своими рукамипонадобятся следующие материалы:

  • доска шпунтованная шириной 44 мм и 35 мм – 0,2 м³и 0,4 м³соответственно;
  • доска для обвязки 70х25 – 7 м;
  • брус 50х50 – 10 м;
  • металлическая полоса для укрепления каркаса – 3 м;
  • клей столярный, герметик;
  • петли, саморезы, ручки с деревянной накладкой.

Набор инструментов и приспособлений, необходимых для работы:

  • рейсмусовый станок по дереву;
  • циркулярная пила;
  • шуруповерт;
  • электролобзик;
  • болгарка с диском для шлифовки;
  • топорик;
  • наждачная бумага;
  • нивелир, рулетка, маркер.

Стоит учитывать, что кедровая бочка для фитопроцедур комплектуется парогенератором, терморегулятором, системой парораспределения и термометром.

Этапы изготовления бочки

Работы выполняются на основе готовых схем, также можно спроектировать собственный вариант чертежа фитобочки с учетом особенностей эксплуатации.

Последовательность работы:

  1. Следует нарезать заготовки из доски толщиной 35 мм для задней стенки и боков кабинки высотой 1,2 м. Для передней стенки понадобятся доски высотой 0,5 м. Заготовки делают с учетом того, что ширина боковых щитов составляет 78 см, задних и передних – 83 см. При этом в качестве соединяющего звена используются рейки. В среднем, понадобится около 30 шт. заготовок вместе с запасными.
  2. Выбивают пазы толщиной 10 мм и глубиной 3 см, притом боковые заготовки – только с одной стороны.
  3. Нарезают рейки с параметрами 10х50Х1200 мм около 30 шт. вместе с запасными.
  4. Далее нужно собрать 4 щита, притом рейки вставляются в пазы с углублением в 2 см. Остается зазор в 1 см на расширение и сужение деревянной фактуры под воздействием влажности и температурного режима. Удобно подгонять элементы щита друг к другу топориком.
  5. Для изготовления пола кабинки подойдет доска чистой толщиной не менее 40 мм. Параметры дна составляют 83х78 см. Наружная поверхность по бокам оформляется брусом 50х65х780 мм для укрепления нижнего щита и в качестве ножки корпуса. Еще один брусок 35х50 крепится диагонально. Далее по периметру дна выполняется небольшой дренаж для слива конденсата.
  6. На готовое дно кабины устанавливаются стеновые щиты, конструкция снизу обвязывается доской, как и верхний периметр.
  7. Верхняя панель кабины выполняется из доски толщиной 35 мм. Следует собрать щит в соответствии с габаритами дна с учетом толщины стенок и перевязать его элементами с заданными параметрами на основе чертежа. Далее вырезается круглое отверстие для головы Ø25 см.
  8. Следует перевернуть панель, выполнить разметку и сделать надрез глубиной 35 мм с помощью циркулярной пилы, который начинается примерно на половине обвязки – 70-ой доски. Это позволит соорудить герметичную крышку.
  9. Чтобы выполнить регулируемое по высоте сиденье внутри кабины, нужно лишь зафиксировать бруски в несколько ярусов на боковых панелях.
  10. Далее требуется соорудить деревянную решетку-подставку для ног, подлокотники, подголовник.
Готовая фитобочка сделанная своими руками

Для изготовления дверцы фитобочки доски склеивают столярным клеем. После того, как высохнет фиксирующий состав, изделие следует прокатить через рейсмус с шириной 35 мм. Периметр готового щита оформляется 2 рейками и 2 поперечинами.

Изготовление парогенератора

Материалы и инструменты, необходимые для выполнения парогенератора для фитобочки своими руками:

  • пластиковая канистра объемом 10 л;
  • гибкий металлический шланг – 2 м;
  • труба из металлопластика;
  • нагревательные элементы;
  • фитинг-тройник;
  • термометр;
  • фланец;
  • изолента, герметик;
  • электродрель.

Последовательность работы:

  1. Внутрь канистры монтируются ТЭНы, клеммы соединяются с проводом, тщательно выполняется изоляция.
  2. Фланец устанавливается на канистру, соединяется со шлангом.
  3. На металлопластиковой трубе высверливают отверстия для распределения пара, монтируют в кедровой бочке.
  4. Труба соединяется с шлангом.

Стоит учитывать, что самодельные парогенераторы уступают промышленным моделям как по безопасности эксплуатации, так и по функциональным характеристикам.

Рекомендации по эксплуатации

Одним из ключевых моментов отмечают правильный выбор места установки мини сауны для фитопроцедур. В квартире оптимально выделить площадку в ванной или на балконе. В частном доме фитобочку можно установить на веранде, мансарде, пристройке во дворе, возле бассейна или другом участке под навесом.

Особенности эксплуатации и ухода за фитобочкой:

  • условия эксплуатации диктуются свойствами древесины. Оптимальный уровень влажности должен держаться в пределах 50-70%, так как при излишней сухости бочка рассыхается и теряется герметичность, а при высокой влажности ее может «повести»;
  • после каждого сеанса фитопроцедур мини сауну следует тщательно проветривать;
  • если планируется длительный период простоя, кедровую бочку хранят в плотно закрытом виде, внутрь кабины ставят емкость с водой для поддержки баланса влажности древесины;
  • для чистки внутренних поверхностей кедровой бочки рекомендуется использовать горчичный раствор, перекись водорода, детское мыло. Следует учитывать, что сильные химические составы ухудшают целебные свойства фитобочки.

Эффективным способом чистки мини сауны для домашних фитопроцедур отмечают обработку кварцевой лампой. Стоит помнить, что при правильном уходе эксплуатационный ресурс кедровой бочки увеличивается в разы.

Парогенератор для бани своими руками

Парогенераторами называются специальные технические устройства, позволяющие получать горячий пар из воды путем ее усиленного нагрева. Приспособления с эффектом искусственного парообразования могут применяться в самых различных областях, включая установку их в вашей бане вместо печи-каменки. При этом конструкция банного строения значительно упрощается, поскольку под парилку может использоваться любое вспомогательное помещение (душевая, например). К вполне очевидным преимуществам современных парогенераторов можно отнести их компактность, мобильность, а также легкость в исполнении, что позволяет любому желающему, без привлечения специалистов, собрать парогенератор для бани своими руками.

Кроме того, эти приборы обойдутся вам дешевле печи-каменки, требующей не только специального фундамента и полноценного дымохода, но и обязательного соблюдения требований техники безопасности. В отличие от печей парогенератор нуждается лишь в закреплении в выбранном месте и подключении к линии электропитания.

Конструкция

Устройство парогенератора

Прежде всего, следует ознакомиться с устройством парогенератора, конструкция которого включает в свой состав следующие модули:

  • канал подачи воды;
  • блок кипячения воды с электрическими нагревателями;
  • модуль испарения с паровым соплом.

Такой парогенератор вы, конечно же, можете приобрести в готовом виде, но сразу предупреждаем, что стоить он будет недешево. Вот почему мы и предлагаем рассмотреть вариант устройства, собранного своими руками.

Для его изготовления можно будет использовать ряд бывших в употреблении бытовых приборов, которые наверняка имеются в любом хозяйстве и при грамотном подходе могут стать основой самодельного парогенератора.

Выбор подходящей емкости

Подходящая емкость для изготовления устройства

В качестве корпуса или рабочей емкости будущего парогенератора может использоваться отслужившая свой срок скороварка, в которой эффект парообразования предусматривается самой ее конструкцией. (В случае отсутствия старого прибора можно будет приобрести в хозяйственном магазине новую скороварку).

Этот паровой прибор в полной мере отвечает всем необходимым для реализации нашего проекта требованиям:

  • он оснащается герметично закрывающейся крышкой;
  • корпус скороварки достаточно прочен для того, чтобы выдерживать требуемое для работы давление;
  • наличие специального клапана обеспечивает возможность «стравливания» избытков пара.

После выбора подходящей рабочей емкости нужно будет определиться со способом нагрева воды в устройстве, используемом для образования пара.

Выбор нагревательного элемента

Тэн для воды

Наиболее удобный и безопасный способ нагрева воды внутри емкости скороварки – это применение специального нагревательного прибора под названием ТЭН.

Обратите внимание! Электрический нагреватель (ТЭН) является, по сути своей, большим кипятильником, используемым для нагрева значительных объемов воды, который вы можете приобрести в любом магазине хозяйственных товаров. Но перед его покупкой вам следует определиться с размерами и мощностью электронагревателя, которая может колебаться в значительных пределах.

В том случае, если вы решили сэкономить на нагревателе – можно будет разобрать старого образца бытовой электрочайник или электросамовар и воспользоваться встроенным в него ТЭНом.

ТЭН c б/у электросамовара

Обратите внимание! Использование ТЭНа от современного электрочайника потребует изобретения более сложного крепежа. Также контакты таких ТЭНов не предназначены для фиксации на них проводов.

ТЭН от электрочайника

Перед сборкой парогенератора необходимо точно рассчитать количество приборов, обеспечивающих преобразование в пар заданного количества воды (для нагрева больших объемов может потребоваться два или даже три нагревателя).

Порядок сборки

Сборка парогенератора

При выборе места расположения ТЭНов внутри емкости следует исходить из того, чтобы их крепление и сами трубки не имели контакта с днищем и стенками используемого сосуда. Для этого вам потребуется высверлить в стенках скороварки отверстия по посадочному размеру нагревателей, в которые затем можно будет вмонтировать сами ТЭНы (высота их расположения должна быть такой, чтобы между рабочими витками нагревателя и дном скороварки оставался зазор в пределах 0,5–1 см).

При монтаже ТЭНов используются специальные изолирующие шайбы, устанавливаемые с наружной и внутренней стороны емкости, а также набор болтовых креплений, входящий в комплект электронагревателя. Для герметизации мест крепления ТЭНов на стенке скороварки совместно с шайбами используются термостойкие силиконовые прокладки, которые можно купить в магазине или изготовить самостоятельно.

Как сделать силиконовую прокладку?

Самодельная силиконовая прокладка

Для самостоятельного изготовления силиконовых прокладок необходимо:

  • взять лист простой бумаги и положить его на стеклянную или металлическую поверхность;
  • после этого на поверхность бумаги наносится герметик, который затем аккуратно разравнивается;
  • поверх герметика укладывается еще один лист бумаги, который затем прижимается стеклом;
  • после высыхания полученного образования из него вырезается прокладка требуемой формы.

Обратите внимание! После установки нагревателей на место крепления обязательно проверьте герметичность полученных соединений, налив в скороварку достаточное количество жидкости.

Далее следует организовать канал поступления воды в парогенератор, для чего в дне скороварки проделывается отверстие под медную трубку, через которую жидкость будет постоянно поступать в емкость. Подающая трубка должна располагаться ниже уровня крепления ТЭНов, что является обязательным условием эффективного парообразования.

Еще одним условием продуктивного действия парогенератора является постоянство поступления в него новых порций воды, что гарантирует его эффективную работу и обеспечит защиту устройства от поломки (от перегорания ТЭНов, в частности).

Обратите внимание! Для организации непрерывной подачи воды в преобразователь вы можете использовать дополнительную емкость равной с ним высоты, оснащенную поплавковым регулятором. При снижении уровня воды до критического поплавковый механизм будет открывать канал ее поступления, а после наполнения бака – перекрывать его.

После этого можно будет соединить парообразователь с дополнительной емкостью посредством любого подходящего шланга.

Для изготовления парового сопла рекомендуем вам воспользоваться гофрированной трубой от старого пылесоса, вставляемой в крышку скороварки через заранее подготовленное отверстие.

Видео

В этом видео показано, как сделать парогенератор для фитобочки или микробани:

Фото

Самодельный агрегат установлен в предбаннике

В бак вставлен 1 ТЭН

Наиболее часто используемые ТЭНы

Устройство агрегата с вихревой горелкой

Самодельный парогенератор на печке

Фитобочка своими руками ФОТО + ЧЕРТЕЖ | Своими руками

Жена попросила в подарок фитобочку. Покупать ее дорого, а вот изготовить самостоятельно вполне под силу. За основу выбрал простую прямоугольную конструкцию и принялся за работу.

Понадобилось: брус сечением 40×40 мм длиной 2 м (10 шт.) брус сечением 20×30 мм длиной 2 м (Зшт.) вагонка длиной 1,5 м (4 упаковки по 10 шт.) доска сечением 10×2 см саморезы петли (5 шт.) крючок для закрывания люка.

ИЗГОТОВЛЕНИЕ ФИТОБОЧКИ

1. Из брусочков 40×40 мм собрал прямоугольный каркас размером 153x80x73 см (высота, ширина, длина) (фото 1). Размеры подбирал, исходя из своей комплекции.

2. Обшил вагонкой три стенки каркаса, затем верх и низ (фото 2). Снаружи к дну прикрутил два бруска — это ножки.

3. Определился с местом отверстия под голову, начертил окружность и от нее уже нарисовал контуры люка (см. рис. на стр. 13).

4. Лобзиком по контуру вырезал люк (фото 3). Снизу к краям среза прибил бруски 20х 30 мм. Они служат опорой для крышки.

5. Из обрезков сложил крышку и соединил элементы брусками 20×30 мм. Разместил ее на конструкции (фото 4)

6. Из вагонки собрал щит (фото 5) по размеру открытой стенки, зафиксировал все элементы двумя брусками 20×40 мм — получилась дверца. Закрепил ее на коробе, используя петли. Скамеечку, пол и спинку изготовил из липовой доски (фото 6)

7. Парораспределитель спаял из полипропиленовых труб (фото 7). В нем просверлил несколько отверстий с шагом в 10см.

8. Парогенератор изготовил из скороварки (фото 8). Просверлил в крышке отверстие вместо одного из клапанов и вставил сгон. Парогенератор и парораспределитель соединил газовым патрубком из нержавейки (см. фото 8)

ЭКСПЛУАТАЦИЯ ФИТОБОЧКИ

Процессом руководит терморегулятор, термодатчик которого разместил в фитобочке. На приборе выставляю температуру в 45 град, и подключаю к нему плитку, на которой установлена скороварка с водой. Сажусь в фитобочку и наслаждаюсь процедурой 15 мин.

Читайте также: Устройство сауны в доме, квартире, установка и монтаж своими руками. Пошаговая инструкция

ФИТОБОЧКА СВОИМИ РУКАМИ – ФОТО

ЧЕРТЕЖ ФИТОБОЧКИ

ФИТОБОЧКА СВОИМИ РУКАМИ – ВИДЕО

© Автор: Владимир Ватлин, г. Красноярск. Фото автора

ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

Подпишитесь на обновления в наших группах и поделитесь.

Будем друзьями!

Кедровая фитобочка: инструкция по изготовлению

Огромное количество положительных отзывов о кедровых фитобочках, заставляет многих людей задуматься над вопросом самостоятельного их изготовления. Конструкция данного агрегата достаточно простая в исполнении. Поэтому, чтобы соорудить кедровую фитобочку самостоятельно, главное — иметь желание и небольшие навыки. О том, как сделать фитобочку из кедра, рассмотрим далее.

Оглавление:

  1. Кедровая фитобочка — особенности строения и полезные свойства
  2. Сфера применения кедровой бочки фитобочки
  3. Кедровая фитобочка фото и особенности проведения процедуры
  4. Как сделать фитобочку своими руками: технология и рекомендации
  5. Рекомендации по изготовлению фитобочки своими руками
  6. Фитобочка чертежи и способы изготовления

Кедровая фитобочка — особенности строения и полезные свойства

Кедровые бочки имеют древнее происхождение, так как об их применении известно еще со стародавних времен. Использование кедровых бочек позволяет не только чувствовать себя здоровым и бодрым, но даже вылечивает некоторые заболевания.

Устройство фитобочки достаточно простое, несмотря на большое количество ее целебных свойств. Данный агрегат еще называется мини-сауной, благодаря своей компактности, его установка возможна даже в квартире.

Для принятия процедуры следует принять сидячее положение. Благодаря такому сидению, человек получает максимальное расслабление. Регулировка скамьи осуществляется в соотношении с высотой. Ноги человека располагаются на деревянной решетке, то есть на трапике.

Наличие термостойкого паропровода способствует подачи пара в деревянный корпус. Для удаления влаги из кабины используется сливная система. Парогенератор отличается наружным расположением. На нем находятся терморегуляторы, кроме того, в специальный резервуар наливаются травяные сборы и пантовые концентраты.

Учтите, что с помощью пантовых концентратов, травяных сборов, эфирных масел, усиливается положительное воздействие бочки на человека.

В процессе приема сауны, голова находиться с внешней ее стороны. Таким образом, в бочку погружается только тело. В стандартных парных такого эффекта не удается достигнуть, так как в них человек полностью поддается воздействию на него пара. Кроме того, существует возможность самостоятельной регулировки температурного режима.

Процедура парки в кедровой бочки проводится в салонах красоты, специализированных заведениях в виде клиник или фитнесс-клубов. Хотя, при наличии материальной возможности, данный агрегат устанавливается даже в квартире. Технические особенности фитобочки позволяют устанавливать ее в жилых помещениях.

При этом, не обязательно иметь огромную квартиру, чтобы установить этот агрегат у себя дома. Для ее расположения, достаточно одного квадратного метра площади. Благодаря простоте ее использования, не требуется иметь особых навыков, для того, чтобы попариться. Кроме того, кедровая фитобочка потребляет не более двух киловатт электричества.

Постоянная эксплуатация кедровых фитобочек оздоровляет не только помещение, но и его микроклимат. Так как в процессе ее нагревания, легкий аромат кедра попадает в воздух. Дизайн покупных кедровых бочек бывает самым разнообразным и подходит под стилистику практически любого типа интерьера.

В ответе на вопрос, почему для изготовления бочек используется непосредственно кедр, следует обратиться еще к древней истории. Именно это дерево, еще в старину использовали для изготовления полезных для здоровья вещей. С их помощью излечивалась спинная боль или ломкость суставов.

Сфера применения кедровой бочки фитобочки

Использовать кедровую фитобочку способен любой здоровый человек, однако, существуют еще и показания к ее применению, людям, имеющим проблемы с сердечно-сосудистой системой. Так как использование данного устройства способствует снижению холестерина в крови, нормализуется ток крови по сосудам. Очень эффективно устройство для людей, с варикозным расширением вен.

Очень хорошее воздействие оказывает бочка на нервную систему, так как травяные сборы и эфирные масла, успокаивают и снимают нервное напряжение у человека. Кроме того, у человека, повышается иммунитет и нормализуется метаболизм.

При наличии боли в суставах или в спине, ревматизма, показано применения кедровой фитобочки. Кроме того, она помогает в избавлении от лишнего веса, очищает поры и оздоравливает весь организм.

Важно: Существуют некоторые категории людей, которым категорически противопоказано использование кедровой фитобочки, это: люди, имеющие опухоли, любого характера, онкобольные, страдающие туберкулезом, люди, у которых наблюдается цирроз печени, аритмия или любые воспалительные заболевания.

В любом случае, перед применением кедровой фитобочки, обследустесь у спеиалиста.

Кедровая фитобочка фото и особенности проведения процедуры

Нагревание воды в фитобочке происходит всего лишь за 6-8 минут. Пациент должен в ней находиться не более пятнадцати минут. Для обработки фитобочек используется специальный моющий состав.

Во избежание появления ожога, под ноги и на сиденье устанавливается полотенце. Температура нагрева устройства подбирается в соотношении с индивидуальными предпочтениями каждого человека. Чтобы провести процедуру должен быть минимум еще один человек, закрывающий крышку и двери бочки, после входа туда пациента.

После проведения процедуры, расслабьтесь, выпейте фиточай и поспите.

Как сделать фитобочку своими руками: технология и рекомендации

Для того, чтобы упростить процедуру изготовления фитобочки, предлагаем сделать ее не круглой, а квадратной. Таким образом, время на выполнение работ существенно сократится.

Выбирая материал, рекомендуем остановиться на шпунтованной доске, толщина которой составляет от 2 до 3 см. Такие доски не нуждаются в обручах, подгонке секторов и дополнительной работе.

Первый этап изготовления фитобочки, предполагает обустройство самого корпуса из дерева. Заменить кедр поможет доска из сосны, обработанная кедровым аромамаслом. Таким образом, получится сэкономить, но аромат кедра, все же будет присутствовать в воздухе, при проведении процедур.

Теперь нужно определиться с оптимальными фитобочки размерами:

Особой сложностью отличается сооружение канавы дренажного типа, которая обеспечивает стек воды в нижнюю часть. Так как в процессе парогенерации, происходит образование конденсата, от которого нужно избавляться.

Таким образом, основание бочки приподнимается, а отверстие для слива, обустраивается над конденсатосборником.

Чтобы определить мощность для изготовления устройства, генерирующего пар, следует исходить из размеров самой бочки. На один кубометр объема достаточно одного киловатта мощности прибора.

Если, вы планируете изготавливать бочку таких размеров, как было описано выше, то парогенерирующее устройство, мощностью в 1-15, кВт вполне справиться с работой выделения пара.

Для того, чтобы контролировать температуру в бочке, используйте терморегулятор. В процессе кипения воды, находящейся в бочке происходит ее нагрев до 100 градусов. Далее, через специальные отверстия, выделяется пар, оказывающий на человека, эффект сауны. Если изготавливать парогенератор самостоятельно, то пар получится немного влажным и тяжелым. Покупное же устройство обеспечивает определенное давление, способствующее получению качественного пара. На покупном парогенераторе присутствует предохранитель и датчики, регулирующие работу устройства в разных режимах.

Учтите, что применение самодельного парогенератора чревато негативными последствиями, так как пар, который он генерирует, должен иметь определенную температуру, в противном случае, может случиться ожог.

Так как парогенератор является опасным механизмом, то к его изготовлению следует относиться очень серьезно. Работает парогенератор с помощью электричества, и малейшая неисправность приведет не только к ожогам, но и к поражению человека током. Поэтому, рекомендуем покупать данное устройство исключительно у лицензированных представителей с долгосрочной гарантией от производителя.

Если для изготовления фитобочки использовался не кедр, то для того, чтобы придать бочке древесного аромата, следует использовать аромамасла. Рассмотрим подробнее их виды:

  • применение смолистого аромата отлично влияет на нервную систему;
  • применение кедрового масла способно устранить нервную дрожь, помогает избавиться от воспалительных процессов;
  • кроме того, данные масла обладают отхаркивающим и очистным действием;
  • кедр отлично регенерирует кожу и заживляет раны;
  • помогает бороться с усталостью, избавляет от перхоти и выпадения волос.

Рекомендации по изготовлению фитобочки своими руками

Для сооружения фитобочки используется как цельное, так и колотое дерево. Кроме того, возможен вариант применения бондарного или монтажного методов. Хотя они и отличаются трудоемкостью и для изготовления такой бочки, требуется немалый опыт и умения, все же, результат стоит того. Конечное устройство отличается целостностью, прочностью и долговечностью. А срок службы таких бочек превышает 20 лет.

Если планируется изготавливать бочку из цельного дерева, то внутри из ствола дерева, вызрубывается середина, шлифуется и доводится до нужной формы. Менее затратным способом является раскалывание ствола на несколько частей, их обработка и сбор в объемную бочку. Для сборки бочки при помощи бондарного метода, необходимо использовать пазо-гребневые соединения, для изготовления которых необходим большой опыт и умения. Но, качество и прочностные характеристики такой бочки остаются на высоком уровне.

Для сборки бочек с помощью монтажного метода, понадобится меньше физических усилий, хотя длительность эксплуатации такой бочки составляет до пяти лет.

В процессе самостоятельного изготовления фитобочек, лучше всего сооружать конструкцию, которая имеет форму прямоугольника. Так как данная рекомендация, способна значительно сократить как материальные, так и физические расходы на бочку.

Внутри бочки должно располагаться сиденье, в ней должны быть элементы в виде сиденья, дверцы и крышки.

Фитобочка чертежи и способы изготовления

Различают четыре основных способа, с помощью которых удается соорудить фитобочку своими руками, предлагаем с ними ознакомиться:

  • цельный;
  • колотый;
  • бондарный;
  • столярный.

Первый вариант рассматривался ранее. Он предполагает использование цельного куска кедра, из которого выдалбивается готовая конструкция бочки. Очень большие затраты на выполнение данного способа объясняются прежде всего тем, что покупка кедра, да еще и цельного его куска требует немалых вложений.

Использование второго варианта предполагает наличие готовой заготовки из кедра, которая раскалывается на несколько частей, далее, поленья, обрабатывают при помощи специального оборудования, до нужной формы. Чтобы собрать кедровую бочку следует в точности придерживаться расположения волокон и текстуры дерева на поверхности. На верхней части изделия должны присутствовать одинаковые кольца, свидетельствующие о ее высоком качестве. Данная фитобочка отлично противостоит повышенной влажности и перепадам температур, поэтому она отличается достаточно высоким сроком службы.

Третий метод изготовления бочек более простой и менее затратный как по времени, так и по деньгам. Для изготовления бочек определяется индивидуальный заказ, согласно которому изделие получает нужный размер и форму. Данные бочки отличаются низким сроком службы, однако, их стоимость целиком окупается.

Использование столярного метода позволяет соорудить бочку, которая основывается на шипо-пазовом соединении. Бондарский же способ предполагает бочку, которая собирается без разного рода крепежей, только при помощи соединения отдельных деталей.

Фитобочка видео:

польза, показания и противопоказания, фитобочка своими руками

Кедровая бочка нашла широкое применение во многих косметологических салонах и оздоровительных центрах. Благодаря благоприятному воздействию на организм фитобочка пользуется такой популярностью среди населения. Польза кедровой бочки неоспорима, но при этом важно учитывать тот факт, что у нее имеется и ряд противопоказаний к применению. Если прибегать к использованию процедуры без разрешения врача, то есть высокая вероятность того, что здоровью будет нанесен существенный вред. Как показывает практика, кедровая бочка полезна при ряде заболеваний, которые связаны с нарушением кровообращения.

Фитобочка — что это такое

Фитобочка представляет собой емкость, выполненную из натуральной древесины, данное изделие предназначено для паровых процедур. В процессе производства используют кедр. Емкости могут отличаться между собой по форме. На сегодняшний день встречаются круглые, квадратные и овальные изделия.

В каждой кедровой бочке имеется отверстие, предназначенное для головы. Многие отмечают, что фитобочка является нечто средним между известной всем русской баней и довольно горячей ванной. Уровень влажности внутри бочки составляет 100%, а температурный режим может варьироваться в пределах от +40 до +60 градусов. Как показывает практика, уровень температуры напрямую зависит от индивидуальных показаний конкретного человека.

Для поддержания данных параметров к кедровой бочке предварительно подключают парогенератор, обойтись без которого просто невозможно. Зачастую для усиления уже существующего эффекта в такие фитобочки добавляют лечебные травяные сборы.

Несмотря на то что уровень температуры в кедровой бочке довольно низкий, получить желаемый эффект все же можно. Все процессы, оказывающие благотворное влияние на организм человека, происходят благодаря высокому уровню влажности, который находится на пределе.

Внимание! При необходимости можно посмотреть, как выглядит фитобочка на фото.

Как работает фитобочка

Кедровая бочка выполнена в виде мини-сауны, внутри которой находится лавочка небольшого размера и подлокотники для большего удобства. Отличительной особенностью такой компактной сауны является тот факт, что в ней находится только тело. При этом голова остается снаружи. Благодаря такому положению полностью минимизирована возможность перегрева сосудов головного мозга, именно поэтому фитобочки разрешено использовать даже тем людям, которые не переносят жару в парилках.

Для изготовления кедровой бочки используют древесину от кедрового дерева, которая обладает противогрибковыми свойствами. Внутри конструкции встроена специальная термотрубка, которая предназначена для подачи горячего пара, в основе которого находятся лечебные травяные отвары. В качестве усилителя эффекта допускается использовать различные эфирные масла.

Многие косметологи утверждают, что увидеть желаемые результаты можно уже после первого сеанса. Кожа становится очень нежной, бархатистой, ровной, при этом целлюлит в большинстве случаев уменьшается практически на 15%. Длительность первого сеанса должна составлять порядка 15 минут.

Важно! После приема фитобочки спустя 30 минут рекомендуется принять ванну с добавлением ромашки.

Польза и лечение с помощью кедровой бочки

Благодаря кедровой бочке имеется возможность существенно укрепить центральную нервную систему. Как правило, ежедневные нагрузки и стрессовые ситуации способствуют ослаблению организма. Если посещать фитобочку на регулярной основе, то можно укрепить клетки нервной системы, улучшить сон, аппетит.

Под воздействием паров осуществляется открытие пор и вместе с потом из организма выводятся все вредные вещества. Кроме этого, кедровую бочку рекомендуют посещать медицинские работки для лечения респираторных заболеваний и укрепления иммунной системы.

Фитобочка оказывает существенное влияние при лечении болезней, связанных с дыхательной системы. Таким образом, кедровая бочка полезна для людей, у которых наблюдается астма, бронхит, туберкулез.

Довольно сильное воздействие оказывают процедуры на женский организм. Гинекологи советуют принимать процедуры на регулярной основе тем женщинам, у которых имеются воспаления женских половых органов, а также во время курса лечения миомы матки. Так как во время использования кедровой бочки расширяются сосуды, то улучшается работа кровеносной системы.

Кедровая фитобочка против лишнего веса

Как показывает практика, ожирение и целлюлит является самой распространенной проблемой, встречающейся у женщин. Фитобочка способствует выведению из организма шлаков, улучшает обмен веществ, в результате чего можно сбросить лишний вес. Для людей, страдающих повышенным давлением, является очень важным тот факт, что голова находится снаружи, в результате перегрев полностью исключен.

Для того чтобы избавиться от лишнего веса с помощью фитобочки, стоит придерживаться следующих рекомендаций:

  • приступать к процедуре допускается минимум через 1 час после приема пищи;
  • самым эффективным временем для проведения данной процедуры являются утренние часы, намного полезнее париться натощак;
  • время процедуры не должно превышать 20-25 минут;
  • использовать фитобочку разрешается от 3 до 4 раз на протяжении недели;
  • после кедровой бочки не стоит принимать душ и ванну на протяжении 30 минут, необходимо это для того, чтобы кожа успела впитать все полезные свойства.

Посещая фитобочку, имеется возможность подтянуть кожу, сделать ее упругой и эластичной.

Противопоказания для кедровой бочки

Процедуры, связанные с кедровой бочкой, имеют следующие противопоказания:

  • почечная и сердечная недостаточность 2 и 3 стадии;
  • люди с онкологическими заболеваниями;
  • при наличии кровотечений;
  • детям до 3 лет;
  • при наличии на теле острых воспалительных процессов;
  • выраженная форма гипертонии;
  • тяжелая форма астмы;
  • эпилепсия;
  • серьезные сосудистые заболевания и тромбоз;
  • нарушения кровообращения в мозгу;
  • молодые мамы в лактационный период;
  • высокая температура тела;
  • послеоперационный период.

Перед тем как начать использовать кедровую бочку для лечения, рекомендуется предварительно проконсультироваться с лечащим врачом.

Фитобочка своими руками

Для того чтобы на регулярной основе посещать косметологические заведения и лечебные центры, в которых имеется возможность воспользоваться кедровой бочкой для поддержания здоровья, требуется иметь свободное время и достаточное количество денежных средств. Кроме этого зачастую бывает так, что данные процедуры на постоянной основе доступны не каждому.

При необходимости можно приобрести в специализированном магазине уже готовую конструкцию и установить ее дома, чему способствует небольшой размер используемого изделия. Но тут также стоит брать во внимание стоимость, которая порой бывает довольно высокой, особенно для людей со средним уровнем дохода. Именно поэтому остается один вариант – изготовить и установить дома кедровую бочку своими руками.

Совет! Если придерживаться пошагового алгоритма работ и иметь под рукой весь необходимый инструмент, то полученный результат превзойдет все ожидания.

Материалы и инструменты

Перед тем как приступить к изготовлению кедровой бочки своими руками в домашних условиях, требуется не только приготовить весь необходимый инструмент и материал, но и решить, где именно будет располагаться фитобочка. Благодаря тому что конструкция имеет небольшие размеры, ее вполне можно разместить в условиях квартиры, но при этом не рекомендуется ставить в комнате. Обусловлено это тем, что пар будет способствовать отклеиванию обоев со стен, а в помещениях появится сырость. В таких случаях рекомендуется размещать кедровую бочку на балконе либо в ванной комнате, если позволяют размеры.

После того как с местом все решено, стоит приступить к выбору материала. Как известно, для изготовления фитобочки используют кедр. Именно поэтому если есть уверенность в собственных силах, то стоит сразу же приобретать кедровые доски, но важно учитывать, что они имеют высокую стоимость. В противном случае лучше всего отдать предпочтение сосне.

Внимание! Рекомендуется приобретать шпунтованные доски, толщина которых варьируется в пределах от 2 до 3 см. Для такого варианта не требуется подгонять сектора и использовать обручи.

Технология изготовления

Перед тем как приступить к сбору, стоит понять, какого именно размера и формы будет кедровая бочка. Стандартной является круглый вариант, но важно понимать, что в условиях небольшой ванной комнаты пользоваться ею будет довольно сложно. Кроме этого, осуществить сборку новичку будет проблематично. В данном случае многие специалисты рекомендуют отдать предпочтение квадратным фитобочкам.

Сборка осуществляется по принципу обычного ящика. В верхней части находится крышка на петлях и отверстием, предназначенным для головы.

Размеры стенок кедровой бочки следующие:

  • 83*120 см – передняя;
  • 83*50 см – задняя;
  • 71*120 см – боковая.

В нижней части обязательно должен находиться отсек с откидной крышкой, предназначенный для ног, также тут будет установлен парогенератор. В качестве основания и подставки для ног рекомендуется использовать половые доски, способные выдержать вес кедровой бочки вместе с находящимся в ней человеком. Эти же доски можно использовать для изготовления съемной полки. В данном случае конструкция должна быть собрана так, чтобы имелась возможность регулировать съемную лавочку по высоте.

На последнем этапе врезают дверцу с передней части. Как правило, такая дверца обязательно должна быть очень крепкой. Именно поэтому после того как конструкция будет промазана клеем, ей дают 12 часов для полного высыхания.

Парогенератор для фитобочки своими руками

Несомненно, при необходимости можно собрать парогенератор своими руками в домашних условиях, но делать это не рекомендуется по ряду причин. Многие специалисты рекомендуют приобретать заводские парогенераторы у проверенных и надежных поставщиков оборудования для кедровых бочек. Обусловлено это тем, что при допущении малейшей ошибки имеется высокая вероятность поражения электрическим током, человек может получить сильный удар либо при контакте с паром будет получен ожог. Парогенератор должен обязательно иметь стандартный уровень мощности, равный 15 кВт. Кроме этого, лучше всего обратиться за помощью к квалифицированным специалистам, которые помогут установить в кедровую бочку парогенератор.

Рекомендации по уходу за фитобочкой

Устанавливая дома фитобочку, стоит обеспечить за ней качественный уход:

  1. Эксплуатационный срок кедровой бочки будет намного выше, если ее установить в помещении, в котором уровень влажности варьируется в пределах от 50% до 70%. Если влажность будет выше максимальной допустимой нормы (выше 70%), то изделие просто «поведет», а если влажность будет меньше минимальной допустимой нормы (меньше 50%), то доски начнут рассыхаться.
  2. После каждого использования фитобочку рекомендуется тщательно проветривать.
  3. Кедровая бочка должна находиться в закрытом состоянии после использования, а в ней обязательно должна быть емкость, наполненная водой. Благодаря такому подходу древесина сможет самостоятельно контролировать необходимый уровень влажности.
  4. Для очистки используют только детское мыло, запрещено прибегать к помощи химических веществ.

Если соблюдать данные рекомендации, то фитобочка прослужит долгие годы.

Заключение

Польза кедровой бочки для организма неоспорима, но важно понимать, что кроме пользы она может нанести и существенный вред, так как имеются некоторые противопоказания к применению. Именно поэтому рекомендуется предварительно проконсультироваться с лечащим специалистом.

Отправить комментарий

Сделай сам: парогенератор | Sciencing

Пар был той энергией, которая привела в движение раннюю промышленную революцию. Паровые поршни приводили в движение фабрики. Паровые турбины были и остаются ответственными за выработку большей части электроэнергии в мире. Ряд проектов с паровой тягой хороши для демонстрации физических и инженерных принципов. Первым шагом к созданию паровой машины является изготовление парогенератора.

Источник питания

Первым этапом при создании парогенератора является тип энергии, который будет использоваться для тепла.В старинных парогенераторах и двигателях использовался уголь или дерево. Хотя оба из них будут работать хорошо, электрический погружной нагреватель может быть более безопасной альтернативой, поскольку он не так опасен для возгорания.

Резервуар для воды

Конструкция резервуара зависит от используемого источника питания. Если вы собираетесь использовать погружной нагреватель, сделайте кронштейн для подвешивания погружного нагревателя в резервуаре для воды. Хороший резервуар для воды можно сделать из пустой банки грейпфрутового сока. Вырежьте верхнюю часть банки и проделайте отверстия для элементов погружного нагревателя, чтобы электрические компоненты не находились внутри емкости.Припаяйте верхнюю часть банки так, чтобы погружной нагреватель выступал через верх. Закройте место на крышке, где выступает погружной нагреватель. Хорошая высокотемпературная лента — хорошее начало, но для лучшего давления пара может потребоваться глина. Если вы используете глину, убедитесь, что она затвердеет и затвердеет.

Впускное отверстие для воды и выпускное отверстие для пара

Установите герметизируемую сантехническую арматуру на баллончик. Это будет точкой наполнения бака. Просверлите отверстие для маленькой металлической трубки.Воздушные соединители для аквариума работают хорошо. Пропаяйте небольшую стальную трубку через это отверстие. Использование гибкой трубы позволит направить пар к чему-то вроде поршня или турбины.

Предупреждения

Пар очень горячий. Это может вызвать сильные ожоги. Бак и паровая трубка станут опасно горячими, обращайтесь с ними крайне осторожно. Не наливайте в бак слишком много воды, чтобы предотвратить опасное повышение давления. Если вы делаете парогенератор большего размера, подумайте об установке предохранительного клапана, чтобы уменьшить опасность взрыва.

В вашем будущем паровая энергия?

Автор: Skip Goebel

Выпуск № 43 • Январь / Февраль 1997 г.

Если вы думаете, что пар — это устаревший продукт, подумайте вот о чем: почти столетие назад паровые машины и корабли достигли скорости и эффективности, которые все еще трудно достичь даже с помощью современных двигателей внутреннего сгорания.

Пар — одна из самых мощных и самых опасных форм независимой энергии.Он настолько мощный, что здесь, в Tiny Power, производящей паровые машины, хотя бы раз в неделю нам звонят те, кто собирается спасти мир с помощью пара. Обычно требуется всего несколько минут разговора, чтобы понять, что вызывающий абонент нуждается в дополнительном обучении основам паровой инженерии.

Эта статья — попытка ответить на некоторые из многих вопросов о Steam. И я предполагаю, что первый вопрос: может ли это спасти мир, по крайней мере, в том, что касается ваших личных энергетических потребностей? Это зависит.

Для первоначальных вложений в этот наиболее трудоемкий вид бытовой энергетики вы, вероятно, могли бы купить дизельный генератор и 5-10 тысяч галлонов топлива без значительных изменений в вашем образе жизни. Если вы планируете сжигать древесину, вы должны знать, что газификация древесины и сжигание ее в двигателе внутреннего сгорания — это очень устоявшаяся наука. Это может быть для вас более практичным приложением.

Если вам необходимо большое количество контролируемого тепла, скажем, для обогрева большого дома, птичника или даже печи, паровые установки выделяются тем, что отходящее тепло (выхлоп) парового двигателя дает вам чрезмерное количество БТЕ. играть с.

Что такое пар?

Что такое Steam? «Вода сошла с ума от жары» — лучший ответ. Вода фактически превратится в пар в вакууме, если ее температура будет поддерживать 40 градусов по Фаренгейту. И наоборот, при давлении 3200 фунтов. на квадратный дюйм и температуре около 720 градусов, пар становится «сверхкритическим» и фактически имеет такую ​​же плотность, как вода. Современные паровые системы работают при таком давлении, потому что пар, который является «сверхизлучающим» газом, поглощает и отдает тепло намного быстрее, чем вода.

Только «сухой» пар производит полезную работу. Пар — это сухой, чистый газ без вкуса. Мутное вещество, которое вы видите, выходящее из чайника, на самом деле представляет собой просто водяной пар и не имеет никакого отношения к нашим потребностям, потому что, если вы его видите, вся работа уже сделана.

Одна из небольших высококачественных паровых машин, созданная компанией автора Tiny Power, Inc.

Как только вода превратится в пар, вы можете повысить температуру газа и сохранить в нем больше энергии / работы.Мы называем этот пар «перегретым» паром, и хотя это желательное условие, оно редко используется в небольших паровых установках.

Что мы хотим делать с паром, так это извлекать из него работу. Работу лучше всего описать как движение или изменение скорости массы. Работа требует энергии. Передавать энергию массе — это одно, а передавать и использовать эту энергию — другое. Вода в виде пара — отличная среда для передачи энергии.

Вода — это практичное, безопасное и эффективное неорганическое химическое вещество, которое легко поглощает и передает энергию.Чтобы понять, как это происходит, попробуйте представить себе разницу, то есть разницу температуры, разницу давления или, более конкретно, разницу в объеме. По мере того, как пар переходит из одного объема в другой, работа сделана. Примером этого является опускание поршня в цилиндре, создавая больше пространства или объема (расширение). При изменении объема также должны происходить изменения температуры и давления. Это законы природы, которые нельзя изменить. У нас есть единицы измерения свойств массы. Обычно давление измеряется в фунтах на квадратный дюйм, объем — в кубических футах, а температура — в градусах Фаренгейта.(Я еще не измеряю, ребята.)

А сейчас позвольте мне познакомить вас с британской тепловой единицей (BTU). Это единица измерения в США, аналогичная калорийности в метрической системе. Это не что иное, как единица тепла. Одна британская тепловая единица — это количество тепла, необходимое для поднятия одного фунта воды на один градус по Фаренгейту. И наоборот, если фунт воды падает на один градус, он высвобождает одну британскую тепловую единицу.

Когда любое топливо сжигается, оно выделяет энергию в виде тепла, и это тепло можно измерить либо в британских тепловых единицах, либо в калориях.Мы будем использовать Btu. Примером может служить древесина дуба, стоимость фунта которой составляет 6–11 тысяч британских тепловых единиц. Считайте это потенциальной энергией или энергией, ожидающей своего появления. При окислении (сгорании) он выделяет энергию, и если мы производим пар с этой энергией, мы можем использовать пар для передачи этой энергии в другое место для выполнения полезной работы.

Паровой запуск Santa Cruz II , Echo Lake, California

Другими источниками БТЕ могут быть горячий источник или солнечная энергия. Помните, что мы ищем разницу в температурах; чем выше мы поднимем температуру воды, тем больше работы мы сможем проделать в воде.К сожалению, чем меньше разница температур, тем больше должен быть объем воды. Например, один фунт пара при 800 градусах содержит определенное количество работы; чтобы произвести такой же объем работы при 400 градусах, вам понадобится гораздо большее количество воды.

Итак, мы берем один фунт воды с температурой от 60 до 212 градусов, а это занимает 152 британских тепловых единицы. (212 — 60 = 152) Теперь мы добавляем еще одну британскую тепловую единицу, и все превращается в пар при атмосферном давлении. Верно? Неправильный!

Поднять температуру воды легко; замена воды на пар — это совсем другая игра.Чтобы изменить физическое состояние вещества, требуется много энергии. Помните, здесь это не зря; скорее хранится.

Чтобы преобразовать один фунт воды из 212 градусов водяного столба в 212 градус водяного пара (все еще один фунт по весу) при атмосферном давлении, требуется еще 970 британских тепловых единиц. Если учесть все это, как в котле, мы получим перепад давления (внутри и снаружи). Этот фунт воды при 212 градусах занимал всего 0,2 кубических фута. Пар при 212 градусах и атмосферном давлении (или 14.7 фунтов. на квадратный дюйм) займет 27 кубических футов.

Теперь, если этому пару не позволяют расширяться в эти объемы, потому что он содержится, мы получаем повышение давления. Именно это давление мы будем использовать для выполнения своей работы.

Какой тип котла?

Емкость, в которой мы будем делать наш пар, называется бойлером. В основном существует три типа котлов.

Котел Fire Tube. Это самый старый, самый простой и самый стабильный пар.Он также наиболее опасен (имеет свойство взрываться). Поэтому больше не об этом. Забудьте об этом, нада, никак и т. Д. Наклейте эту наклейку себе на мозг: В галлоне воды динамитная шашка.

Водяная трубка. Он более эффективен, безопасен, распространен, прост в сборке и т. Д. По сути, конструкция включает серию труб, идущих вниз от барабана и окружающих камеру сгорания (топку). Затем пар отводится из верхней части барабана, где он по трубе направляется по назначению.(См. Рисунок 1.)

Рисунок 1. Водотрубный котел

Типичным примером этих типов является котел отопления дома. Эти конструкции также используются на больших кораблях и электростанциях. У нас есть один в нашем 23-дюймовом пароходе, который сжигает дрова, и он неплохо работает. Позвольте мне добавить здесь, что , если вы сжигаете твердое топливо (дрова или уголь), вы всегда будете обслуживать свой котел . Если не можете, просто отбросьте всю идею. Если можете, будьте готовы к вечному блаженству.

Базовая компоновка показана на рисунке. Ни в коем случае не используйте эту иллюстрацию для проектирования собственного котла. Если вам пришлось учиться, читая эту статью, вы не сможете, не захотите и не должны строить одну из них. Помните, смерть окончательна (и мучительна).

Доступно бесчисленное количество планов, одобренных, сертифицированных и хорошо протестированных. Steam определенно является «завершенной» наукой. Если вы посмотрите на желтые страницы, вы найдете сертифицированных производителей котлов, которые сделают свою работу правильно.Технически вы нарушаете закон, строя несертифицированный котел.

Однотрубные или мгновенные котлы . Это, безусловно, самый эффективный, легкий и безопасный котел. Строить легко и недорого. Лучше всего они работают при непрерывной стабильной работе. Однако, обладая небольшой резервной мощностью, они чувствительны к колебаниям в подаче топлива и воды, не говоря уже о нагрузках. Самыми распространенными вариантами являются портативные пароочистители. Современные мотели используют разновидность водонагревателей.

Большой пароход

По сути, они состоят из одного непрерывного мотка НКТ или трубы в различных конфигурациях. Отсюда и название «Монотрубка». Если мы можем обеспечить точный контроль за нашим топливом / водоснабжением, то у нас есть идеальный котел для дома. Газообразное и жидкое топливо — идеальный вид топлива для однотрубных труб, поскольку их легко регулировать. И да, существуют одобренные конструкции для монотрубок, и профессионалы могут сделать их довольно дешево.

Факты возгорания

Для горения данного количества топлива требуется определенное количество воздуха — не больше и не меньше. Кроме того, для сжигания требуется достаточное количество места. Недостаточно воздуха — неполное сгорание. Слишком много воздуха — воздух нагревается.

Кроме того, если мы заставим воздух соприкасаться с топливом слишком быстро, мы получим слишком горячее пламя. Это плохо, потому что при температуре выше 1800 градусов азот в воздухе и некоторые другие химические вещества начинают окисляться. Это не только ядовито, но и тратится впустую.

Пространство для сгорания важно, потому что его слишком мало, и мы гасим пламя. Держите зажженную свечу так, чтобы пламя коснулось кубика льда, и если вы посмотрите очень внимательно, то увидите невидимый слой газа, изолирующий пламя от поверхности. Этот слой представляет собой несгоревшие газы, такие как окись углерода, и возникает потому, что температура поверхности была ниже температуры воспламенения горючих газов. Правило: пламя не должно касаться металла.

Кроме того, слишком много места, и мы можем потерять наши коэффициенты излучения.Вообще говоря, 60-70% энергии котла передается за счет лучистой энергии, а не горячих газов.

Паровой тягач половинной шкалы

Идея здесь состоит в том, чтобы аккуратно объединить воздух и топливо вместе и дать ему достаточно места или времени, чтобы сделать свое дело. Для всех этих факторов существуют определенные формулы, и ваш производитель котлов будет знать, что делать, как только вы сообщите ему, в чем заключаются ваши потребности.

Огромный крутящий момент

Теперь, когда у нас есть Steam, давайте воспользуемся им.Мы извлекаем работу из пара, позволяя ему расширяться в контролируемой среде, например, с помощью поршня в цилиндре или сопла в турбине.

Турбины хороши, и у меня есть одна, но в домашних условиях они очень неэффективны. Это просто вопрос физики и затрат. Я знаю, что есть множество людей, которые будут возражать по этому поводу, но если они смогут придумать эффективную турбину домашнего масштаба и продать ее по разумной цене, я куплю ее.

Итак, мы остановились на поршневом (поршневом) двигателе.Мужаться. Они работают, долговечны и существуют уже давно. Паровые двигатели тихие, тяжелые, долговечные и, если они современные, просты в обслуживании (в наших более крупных моделях используются герметичные шарикоподшипники).

Вы можете найти множество подержанных двигателей на старых верфях, нефтеперерабатывающих заводах, старинных фабриках, шахтах и ​​железных дорогах. Или вы можете купить новый.

Рассмотрим паровые машины, похожие на быстродействующий гидроцилиндр с автоматическим клапаном. Плунжер соединен с кривошипом, который вращается и выполняет полезную работу.Важно отметить, что большинство паровых двигателей рассчитано на то, что пар работает с обеих сторон поршня, что делает его «однотактным» двигателем. Это также заставляет поршневые двигатели развивать огромный крутящий момент практически на любых оборотах. Вы можете рассчитать этот крутящий момент, взяв квадратные дюймы поршня, умножив полученное значение на среднее давление в цилиндре и умножив это число на длину хода, измеренную в футах, разделенную на 2. Пример: одноцилиндровый двигатель имеет отверстие 3 дюйма и ход 4 дюйма и работает при среднем давлении в цилиндре 100 фунтов или «среднем» давлении.Трехдюймовый поршень имеет примерно 7 квадратных дюймов (3 x 3 x 0,7854) и ход 0,33 фута. (4/12). 7 х 0,33 = 2,31. Умножьте это на давление в 100 фунтов x 2,31 = 231 и разделите это на 2, и вы получите 115,5 фунт-футов крутящего момента. В действительности, однако, возникают потери на трение и эффективность.

Эффективность измеряется тем, сколько пара / воды потребляет двигатель для выполнения определенного объема работы. Обычно это измеряется в фунтах пара / воды на мощность в час. По-английски это означает, что на каждую мощность, произведенную в течение одного часа, через двигатель проходит определенное количество пара / воды.

Наша цеховая установка используется последние 18 лет и производит 4000 Вт в час. Он потребляет около 250 фунтов воды (которая превратилась в пар) за один час. 750 ватт считается одной лошадиной силой, и если вы подсчитаете потерю эффективности, это составит около 47 фунтов на каждую лошадиную силу в час (250 фунтов, разделенные примерно на 5,3 лошадиных силы). Другими словами, на каждую лошадиную силу, производимую двигателем, мы испарили 47 фунтов воды в пар и пропустили его через двигатель.

Есть двигатели, которые намного эффективнее, но они стоят намного дороже, чем вы хотите заплатить.Эффективность — это хорошо, но если топливо бесплатное, зачем вам это нужно? Потому что чем меньше дров вы сжигаете, тем меньше вам придется резать. За 10 дней я израсходовал целую веревку из дерева, и для меня это слишком много работы.

Все это возвращает нас к вопросу, почему пар против других форм независимой энергии? Потому что, если вы используете большое количество тепла, выхлоп двигателя даст вам именно это.

Паровые двигатели и котлы обычно наиболее эффективны при полной настройке, всех открытых клапанах, полном огне и т. Д., Поэтому мы переходим к следующей теме:

AC vs.DC

В домашних условиях электричество — самый распространенный вид энергии. Таким образом, паровой двигатель / генератор оказывается наиболее практичным приложением.

Генераторы

могут быть переменного или постоянного тока, и у обоих есть свои приложения. В магазине Tiny Power наш Winco мощностью 4 кВт — это переменный ток.К сожалению, переменного тока требуется точный контроль скорости в виде тонкого регулятора и тяжелого маховика. Я бы посоветовал большинству людей использовать вместо этого D.C. D.C. проще изготавливать, контролировать и, что самое главное, его можно хранить.Вырабатывая электроэнергию постоянного тока и накапливая ее, паровая система может работать с максимальной мощностью в течение короткого периода (наиболее эффективно), а не простаивать весь день (неэффективно). Это практично, потому что вы можете сделать электричество заранее, а затем заняться своими делами.

Этот пароход с его типичной силовой установкой,
был использован в фильме Maverick

Я какое-то время управлял паровой электростанцией постоянного тока мощностью 1 кВт в качестве туристической достопримечательности здесь, в Брэнсоне, штат Миссури, и влюбился в высокое напряжение D.C. В системе были фары и двигатели с напряжением 120 вольт. Единственный недостаток — постоянный ток плохо воздействует на контакты и переключатели. Вы должны покупать те дорогие выключатели и прерыватели, которые рассчитаны на

постоянного тока.

Пар для дома

Tiny Power предлагает 13 различных моделей двигателей и аксессуары, и мы обслуживаем в основном любителей, таких как вышедшие на пенсию машинисты и пароходы по всему миру. Однако наше сердце по-прежнему стремится к самодостаточности.

Я сам нахожусь в процессе создания другой компании, специализирующейся на использовании пара в качестве домашней энергии.Я не выставлю его на рынок, пока система не станет надежной, эффективной и доступной.

Следующий проект демонстрирует практическую концепцию системы парогенератора в домашних условиях. Это не настоящий проект, и я не несу ответственности за тех, кто использует его как таковой. Для тех людей, которые думают, что они собираются использовать свою дровяную печь для приготовления пара, пожалуйста, сделайте следующее: включите меня в свое завещание, отправьте детей жить к бабушке, предупредите соседей и расплатитесь за свою собственность на берегу океана. в Аризоне.

Начнем с потребностей. Нашему дому потребуется 2400 ватт / час электроэнергии в день. Поскольку мы получаем от батареи только 75% от того, что мы в нее вкладываем, нам нужно вложить 3200 ватт / час (2400 / 0,75 = 3200). Несмотря на то, что 750 Вт = 1 л.с., генераторы, ремни и т. Д. Неэффективны. Безопасная цифра — 30% потерь, поэтому 3200 Вт при КПД более 70% = 4266 Вт (3200 / 0,70 = 4571). Округлите до 4600. Тогда наша потребность в лошадиных силах составит 4600 ватт / час, разделенные на 750, что составляет 6,1 лошадиных силы (4600/750 = 6.1).

Используя 47 фунтов пара на 1 л.с., потребляемую нашим двигателем, мы берем 6,1 и умножаем его на 47, и получаем 286,7 или, по сути, требуется 287 фунтов пара / воды.

Мы скажем, что для превращения воды в пар при нашем рабочем давлении 120 фунтов на квадратный дюйм потребуется 1200 британских тепловых единиц на фунт воды / пара. Итак, требуется 287 фунтов пара / воды x 1200 британских тепловых единиц = 344 400 британских тепловых единиц (287 x 1200).

КПД нашего котла составляет 70%, поэтому разделение 344 400 БТЕ на 70% дает нам цифру в 492 000 БТЕ (344 400 /.70 = 492 000).

Наша древесина имеет теплотворную способность 7000 британских тепловых единиц на фунт, поэтому нам нужно 70,3 фунта древесины (492000/7000 = 70,3). Давайте распределим нагрузку на два часа, и мы увидим, что мы сожжем 35,2 фунта дров в час (70,3 / 2 = 35,2), или около 35 фунтов. Чтобы представить это в перспективе, это огромная охапка дерева.

Помните, это цифры из «реального мира», которые кардинально отличаются от того, что придумает какой-нибудь так называемый «образованный» тип с розовыми руками.

> Щелкните это изображение, чтобы просмотреть полную версию страницы (111K).Чтобы вернуться на эту страницу, воспользуйтесь кнопкой НАЗАД в браузере.

Следуя рисунку 2, обратите внимание на направление потока топлива и воды. Это однотрубная конструкция, в которой используются электрические насосы и воздуходувки, что упрощает управление.

Он будет сжигать древесный газ из «варочных котлов», которые нагревают древесину до температуры возгорания, но лишают ее кислорода. Затем этот несгоревший газ смешивается с нагретым воздухом и сжигается в основании котла. Газы сгорания проходят по водяным трубам, затем через воздухонагреватель и выходят из выхлопной трубы.

Вода поступает во внешний змеевик, забирает тепло, попадает в теплообменник (пароохладитель) и в сепаратор. Пар выходит из верхней части сепаратора во внутренний змеевик, который действует как перегреватель. Чрезмерно горячий пар проходит через пароохладитель, выделяя некоторое количество БТЕ в поступающую воду. Теперь «закаленный» пар направится к двигателю, где и сделает свою работу. Выхлоп двигателя попадает в змеевик, который находится внутри большого резервуара, и выделяет оставшееся тепло в воду.После этого наш пар конденсируется в воду и проходит через вакуумный насос, который выходит в «горячий колодец». С этого момента он перекачивается обратно в котел через подающий насос высокого давления, чтобы начать все сначала.

Получение образования

Я не могу переоценить важность получения образования перед тем, как возиться. На крупных лесопильных заводах обычно есть электростанция, а инженеры — близкие по духу люди, которые всегда хотят похвастаться своим «малышом». Совершите поездку по старым кораблям или нефтеперерабатывающим заводам и не бойтесь задавать вопросы.Вы получите больше от кого-то, если зададите вопросы, чем если попытаетесь рассказать им то, что знаете.

Высшее образование — это посещение шоу парового клуба. Их буквально тысячи каждый год. Скорее всего, вы менее чем в часе езды от него. Не забудьте взять с собой детей. Шоу — определенно семейное дело. Любой хобби-магазин должен сообщить вам, где он находится.

Также ознакомьтесь с различными доступными публикациями. Есть несколько журналов о паровых двигателях.У всех есть большой раздел рубричных объявлений. Мы настоятельно рекомендуем тот, который называется «Каталог шоу Steam», где перечислены более 500 шоу Steam в этой стране и Канаде.

Добро пожаловать в братство.

Дополнительная информация

Live Steam
P.O. Box 629
Traverse City, MI 49685
(Паровые двигатели всех видов, в том числе в Интернете)

Model Engineer
4314 W. 238th St.
Torrance, CA 90505
(Главный журнал по изготовлению моделей, в том числе и для игрушечных паровых машин)

Modeltec
P.О. Box 1226
St. Cloud, MN 56302
(Все виды рабочих моделей — паровые, газовые двигатели, горячий воздух и т. Д.)

Пароход
Rt. 1, Box 262
Middlebourne, WV 26149
(Для знатока пароходов, все размеры, отличное чтение!)

Альбом Iron Men
P.O. Box 328
Lancaster, PA 17608
(Старые паровые тракторы и стационарные двигатели, большие объявления)

Engineers & Engines
1118 N. Raynor Ave.
Joliet, IL 60435
(со старыми двигателями и оборудованием, большие объявления)

Справочник парогазовых выставок
P.О. Box 328
Lancaster, PA 17603
(Список всех выставок в Канаде и США. Это обязательное условие)

Подключение солнечного парогенератора матери

Предыдущие статьи из MOTHER EARTH NEWS показали вам, как построить недорогой каркас солнечной печи и сложную систему слежения. Теперь пришло время объединить эти компоненты с котлом и задействовать их в нашем солнечном парогенераторе!

Ранее мы рассказывали о солнечной печи, спроектированной и построенной парнем по имени Чарльз Кёрнатт в Твентийн-Палмс, Калифорния.Похоже, мистер Кёрнатт не только придумал аппарат, который улавливал солнечную энергию и заставлял ее работать на него, но и сделал это, вложив всего несколько сотен долларов. Это означало, что впервые энергетическая самообеспеченность была доступна на уровне «маленького парня», и что небольшой задний двор — или даже крыша — обеспечил бы достаточно места для размещения настоящей домашней электростанции!

Затем — как будто всего , изобретающего печь, было недостаточно — Чарльз разрешил MOTHER EARTH NEWS скопировать и изменить свой проект и сделать его доступным для всей ее читательской аудитории, что мы и делаем.Теперь мы перейдем к следующему этапу после каркаса солнечной печи и системы слежения: проложим печь по водопроводу, чтобы ее можно было использовать для генерации пара!

Парогенератор — это, по сути, «простой» котел. Наш монтируется внутри изолированной коробки и устанавливается на стрелу из трубы примерно в 10 футах над рамой зеркала. См. Подробную схему парогенератора и штанги. Затем каждый из ста стеклянных отражателей размером 12 на 12 дюймов направляется прямо на котел, создавая общую отражающую поверхность в 100 квадратных футов.Достаточно (если сконцентрироваться на мишени размером 18 на 18 дюймов), чтобы создать температуру внутри изолированного корпуса котла, превышающую 1600 градусов по Фаренгейту!

Это интенсивное тепло затем «вспыхивает» водой (жидкость поступает в змеевик через одну из поддерживающих его секций трубы стрелы) в пар, который, в свою очередь, вытесняется из генератора через оставшуюся часть жесткого трубопровода. Поскольку пар находится под давлением (мы достигли более 300 фунтов на квадратный дюйм во время одного сеанса испытаний), на «питающей» стороне водопроводной системы необходим обратный клапан, чтобы предотвратить обратное движение поступающей воды.Это оборудование может быть установлено на водопроводе в любой точке между регулирующим клапаном и парогенератором.

Если вы работали прямо на своей солнечной печи, у вас уже есть большинство инструментов, необходимых для завершения сборки парогенератора. Единственное дополнительное оборудование, которое вам понадобится, — это труборез и резьбонарезной станок.

Начните с утилизации узла теплообменника из стали ( не используйте алюминиевый блок, так как он не сможет выдерживать высокие температуры, с которыми он может столкнуться) из холодильника старой модели, кондиционера, системы отопления. или что у тебя.Теплообменник — это не что иное, как непрерывная длина трубки, образованной серией компактных петель и окруженных параллельными рядами легких металлических ребер, которые помогают передавать тепловую энергию. Размер этого компонента не критичен, если он составляет не менее 4 на 18 дюймов на 18 дюймов.

Затем разрежьте стальную тормозную магистраль 3/8 дюйма пополам и вставьте ее отрезанные концы — на расстоянии примерно 2 1/2 дюйма друг от друга — между ребрами теплообменника, чтобы они прошли через устройство в его средней точке.Затем при необходимости согните расширяющиеся концы стального трубопровода, чтобы они встретились с входной и выходной трубками теплообменника, и скрепите эти две пары труб вместе с помощью прилагаемых накидных гаек. Закрепив тормозные магистрали, предварительно просверлите опорную пластину парогенератора, затем припаяйте ее и прикрутите болтами к теплообменнику.

После выполнения вышеуказанных шагов возьмите четыре плоских опоры корпуса парогенератора размером 1/8 дюйма на 1 дюйм на 4 дюйма и согните каждую из них, придавая им форму «изгиба», затем просверлите отверстие сделайте отверстие в обоих концах каждой опоры и прикрепите их к углам теплообменника в сборе, используя оставшиеся длинные болты.

Теперь вы можете изготовить крышку из листового металла для размещения парогенератора (не забудьте оставить дополнительный дюйм или около того зазора вокруг всех четырех сторон и сверху для размещения изоляции). Затем отрежьте жесткую изоляционную плиту до тех же размеров, что и внутренняя часть корпуса, оставив ее около 3/4 дюйма в нижней части коробки, и соедините секции алюминиевой лентой.

Следующим шагом является сварка металлической угловой рамы для поддержки изолированной крышки теплообменника (помните, что эта «платформа» подходит по периметру внутреннего периметра коробки ) и просверливание отверстий для монтажных болтов в крышке и рама.Когда это будет сделано, снимите коробку из листового металла и прикрепите опоры «изогнутые» (с прикрепленным теплообменником) к верхней кромке уголка винтами для листового металла. Покройте свой новый «бойлер» несколькими слоями высокотемпературной плоской черной краски, затем установите его корпус и прикрепите эту крышку к раме винтами для листового металла.

Сантехника

Отрежьте черную трубу до длины, указанной в спецификации, затем прикрепите две 10-футовые секции к парогенератору с помощью фитингов.Просверлите четыре отверстия по периметру ( и , два центральных отверстия) в круглой пластине размером 3/16 дюйма на 6 дюймов, наденьте диск на две опорные трубы (до точки примерно в 36 дюймах от нижней части «котел»), и приварить его на месте. Во время сварки вы также можете прикрепить две плоские распорные пластины, расположенные на расстоянии 36 дюймов друг от друга, к каждой секции трубы Schedule 40.

Когда стрела готова, измерьте расстояние (в дюймах) между резьбовыми концами двух отрезков трубы в нижней части этого устройства, затем просверлите два отверстия в опорной пластине стрелы (расположенной достаточно далеко друг от друга, чтобы соответствовать две трубы, составляющие стрелу) и проденьте два ниппеля через металлическую пластину, как показано, стараясь «разложить» их длины так, чтобы концы с резьбой равномерно совпадали с трубами стрелы.Приварите ниппели на месте, а затем воспользуйтесь этой возможностью, чтобы нанести на стрелу и всю сборку рамы один или два слоя антикоррозийной краски.

Пока краска высыхает, разрежьте 1/8-дюймовый кабель на четыре 10-футовых и четыре 8-футовых отрезка. Закрепите более длинные пряди через отверстия на круглой пластине стрелы, а более короткие участки вокруг труб стрелы прямо над центральной прокладкой плоской пластины с помощью резьбовых кабельных зажимов. Как только это будет сделано, свободные концы оттяжек можно пропустить через болты стяжной муфты и закрепить на месте.


Теперь прикрепите восемь рым-болтов на равных расстояниях вокруг рамы зеркала (по одному в каждом углу и по одному в средней точке каждой секции «периметрального» канала) и временно закрепите раму карданного подвеса, надежно привязав ее в вертикальном положении к кронштейну. основание печи.

Чтобы поднять блок парогенератора и стрелы на место на раме зеркала, вам понадобится помощь нескольких человек. и — пара длинных столбов с вбитыми в их концы гвоздями.Просто проденьте «шипы» в петли в верхних тросах мачты, затем — пока один человек стоит под рамой зеркала и удерживает нижний конец стрелы — пусть другие «удерживают стойки» и поднимают сборку на место. Когда трубы стрелы коснутся выступающих частей ниппеля в опорной плите, соедините две секции вместе. В то же время попросите кого-нибудь прикрепить стяжную муфту на каждой растяжке к рым-болтам в раме зеркала; это поможет удерживать стрелу в воздухе. Завершите сборку, затянув два муфтовых соединения в основании мачты и натянув все восемь растяжек.

Остальная часть водопровода состоит из двух отрезков гидравлического шланга, различных колен и фитингов, манометра и нескольких секций трубы Schedule 40. Конечно, и входные, и выходные трубы должны быть оборудованы регулирующими клапанами для регулирования подачи воды и выхода пара, а все трубопроводы печи должны быть полностью изолированы, чтобы предотвратить ненужные потери тепла. При установке манометра обязательно включите в медную трубку полную петлю, чтобы защитить прибор от повреждения водой.

Затем, после того, как вы соберете водопровод к стреле и от нее, закройте ее изоляцией (возможно, вам придется разрезать этот материал на секции, чтобы он соответствовал правильному расположению) и обвяжите сегменты вокруг трубы металлическими полосами, входящими в комплект поставки. Затем прикрепите сборку кабелепровода и изоляции к карданной раме с помощью нескольких частей подвесного ремня и накройте гидравлические шланги резиновой изоляцией для труб, установленной на месте.

Последние штрихи

Чтобы компенсировать вес узла стрелы и парогенератора, поместите один или два шлакоблока в противовес под рамой карданного подвеса (возможно, вам придется поэкспериментировать, чтобы получить правильную балансировку).Установив этот балласт, зацепите две винтовые пружины вместе и закрепите их с помощью рым-болта на одном из рычагов рамы. Когда это будет сделано, привяжите трос привода к свободному концу пружины, затем проденьте шнур через шкив блока, между направляющими колесами и вокруг ведущего шкива, а затем к рым-болту на конце противоположной монтажной треноги. Туго натяните веревку и привяжите ее к кольцу

Следующий шаг — закрепить два переключателя управления восходом / заходом солнца на лицевой стороне небольшого треугольника, который составляет часть основания печи.Для этого прикрепите — в фиксированном горизонтальном положении — рычаг управления и втулку в сборе к нижней оси карданного подвеса. Затем отрежьте два 3-дюймовых отрезка перфорированного подвесного ремня, прикрутите переключатели болтами к каждой секции металлического «ремня» и прикрепите ремни к угловому железному основанию, расположив переключатели примерно на 1 1/2 дюйма ниже концов рычагов управления. При таком расположении вы можете легко отрегулировать систему, согнув ремешок для подвешивания по мере необходимости.

После установки переключателей управления установите корпус переключателя на фототранзисторе.Согните 12-дюймовый кусок кронштейна для полки под прямым углом и, используя отверстия, предварительно просверленные в этом металлическом канале, прикрепите кронштейн к рым-болту крепления растяжек с резьбой в переднем левом углу рамы зеркала. Теперь просто просверлите пару отверстий в металлическом корпусе и прикрепите коробку к вертикальной части кронштейна полки двумя маленькими болтами.

Установите раму зеркала

Поскольку положение солнца на небе меняется в зависимости от времени года, необходимо регулировать рамку зеркала по его оси каждые несколько недель.Для этого встаньте под монтажной пластиной стрелы, когда солнце находится в зените (в полдень), и при необходимости удлините или укоротите цепь регулировки высоты, наблюдая при этом по длине стрелы. Когда корпус парогенератора блокирует солнечный свет, рамка зеркала отрегулирована правильно (вы также можете проверить эту «цель», убедившись, что корпус отбрасывает тень прямо в центре рамки зеркала).

Установить зеркала

После определения правильной отметки приступайте к установке зеркал.Вставьте каждую квадратную панель отражающего стекла в отдельное крепление, раздвинув два металлических «пальца» в стороны, затем — используя самодельный изгибатель MOTHER EARTH NEWS, описанный далее в этой статье, — согните короткий стержень 1/4 дюйма на каждое зеркало устанавливайте до тех пор, пока пятно отраженного света не попадет прямо на нижнюю часть теплообменника.

(Будет легче установить и отрегулировать зеркала, если вы вырежете около двух дюжин картонных заготовок размером 12 на 12 дюймов и используете их, чтобы закрыть установленных отражателей по ходу работы.Таким образом, только одно зеркало за раз будет светить на котел, и вы сможете обеспечить точную регулировку. Когда все ваши заготовки израсходованы, просто снимите их и накройте смонтированные отражатели парой простыней. Затем установите картонные квадраты на следующую серию зеркал и так до тех пор, пока вся работа не будет завершена. Для вашей же безопасности, ПОЖАЛУЙСТА, наденьте защитные темные очки или защитные очки при выполнении вышеуказанных регулировок, потому что концентрированный солнечный свет может легко повредить ваши глаза!)

И вы готовы к работе!

Наконец, установите систему подачи воды в печь (подойдет садовый шланг, подключенный к входной стороне парогенератора).В нашем случае давление воды на стороне «входа» составило почти 90 фунтов на квадратный дюйм, что было примерно подходящим для наших нужд. Конечно, если вы планируете использовать более высокое давление в своей собственной печи (или если вы хотите использовать паровой двигатель, а давление воды в вашем районе намного ниже 90 фунтов на квадратный дюйм), вам придется пополнить свой входящий поток » H 2 Пробойник «О» с дополнительным насосом.

Теперь вы готовы дать системе слежения «пробный запуск» перед пропусканием воды по водопроводу. Сначала убедитесь, что все электрические компоненты правильно подключены друг к другу, затем снимите тросы, удерживающие раму зеркала в вертикальном положении.

Затем обратите внимание — в полдень — на положение корпуса переключателя на фототранзисторе, чтобы определить, отбрасывается ли тень на сам небольшой узел управления (тень должна только , едва закрывать переключатель до его края). Если тень не попадает в глаза, как следует, согните кронштейн полки, пока корпус не займет оптимальное положение, затем подключите шнур питания к аккумуляторной батарее.

В течение дня рама карданного подвеса должна перемещаться небольшими приращениями справа налево (если вы смотрите на нее с солнцем за спиной) до позднего вечера, когда левый рычаг управления коснется переключателя захода солнца и реверсирует двигатель. чтобы вернуть всю каркасно-котельную сборку в исходное положение, готовую к началу нового дня.(Затем, когда рама вернется в исходное состояние, правый рычаг управления включит выключатель восхода солнца, отключив двигатель и вернув его ток в нормальное состояние.)

Поскольку продолжительность светового дня будет меняться в течение года, вам придется отрегулировать положение рычагов управления, чтобы компенсировать сезонные изменения. Однако, как правило, солнце может обеспечить значительную энергию только от одного часа после восхода до одного часа до заката, поэтому, независимо от , когда вы калибруете систему слежения своей печи, «настраивайте» переключатели с учетом этого факта.

Когда вы убедитесь, что система слежения будет работать без сбоев, самое время провести первую проверку печи. Закройте игольчатый клапан выхода пара и откройте регулятор подачи свежей воды. Это позволит жидкости частично заполнить камеры «испарения» в теплообменнике, где она будет испаряться. Через несколько минут откройте парорегулирующий клапан, и из выпускной трубы вырвется постоянный поток водяного пара под давлением, готовый к любому использованию, к которому вы можете его применить.

Как и Чарльз Кёрнатт, исследовательская группа MOTHER EARTH NEWS решила запустить паровой двигатель, используя бесплатную мощность, получаемую от аппарата. К сожалению, как бы они ни старались, мальчики не смогли придумать силовую установку, которая была [1] достаточно большой, чтобы приводить в действие электрический генератор [2], достаточно эффективной, чтобы полностью использовать пар, и [3] рентабельной. Поэтому, продолжая поиски, они создали паровую силовую установку (переделанную из старого компрессора холодильника), которая послужила доказательством справедливости: наша версия г-на Мистера.Солнечная электростанция на заднем дворе Курнатта может успешно приводить в действие необработанный двигатель в течение неопределенного периода времени , и если она работает так же с таким элементарным агрегатом, представьте, что печь могла бы сделать с эффективным и сложным оборудованием!

Но не думайте, что эта «утилита» на солнечной энергии ограничивается только управлением механическим устройством. Даже если вы не собираетесь производить электричество, вы все равно можете использовать полученную энергию для нагрева воды, питания системы отопления плинтуса или выполнения любого количества задач, которые обычно требуют использования дорогостоящего масла или электричества.И если есть более простой способ использования солнца для получения такой разносторонней энергии, мы обязательно хотели бы знать об этом!

Самодельный бендер

Вот небольшой гаджет, который сделает жизнь намного проще, когда вы будете готовы направить отражающие зеркала на «цель» парогенератора. Это не что иное, как короткий отрезок стального прутка (1/2 дюйма на 1 дюйм на 2 дюйма) с U-образным вырезом на одном конце и сформированным 3/8 дюйма на 2 дюйма. К другому приварен 8-дюймовый болт.

Чтобы сделать этот специальный инструмент, просто найдите кусок стали примерно указанных выше размеров, затем просверлите отверстие диаметром 5/16 дюйма на одном конце (примерно в четверти дюйма от края).Затем с помощью ножовки проделайте эту перфорацию в прорези и отпилите все неровности.

Наконец, придайте болту форму смещения, приварите его наконечник с резьбой к стальному блоку и нанесите на все это один или два слоя краски. Вот и все!

Чтобы использовать самодельный гибочный станок, просто поместите его зубчатый блок вокруг опорной стойки крепления зеркала и потяните за ручку инструмента, как требуется. Вы найдете устройство незаменимым для поворота укороченных опорных стержней, поскольку оно «изготовлено по индивидуальному заказу» и может проникать в труднодоступные места лучше, чем плоскогубцы или даже тиски.

Первоначально опубликовано: май / июнь 1979 г.

.

Leave a Reply

Ваш адрес email не будет опубликован. Обязательные поля помечены *
