Проводка дома своими руками: Электропроводка в частном доме – от схемы до монтажа

Содержание

схема, расчет, разводка, прокладка, монтаж и замена электропроводки в квартире (видео)

Счастливым обладателям новенькой квартиры в многоэтажном доме кроме ремонта следует задуматься и о хорошей электрической проводке. Ведь именно она будет освещать жилище, и отвечать за работоспособность многих приборов.

Электропроводка в панельном доме чаще всего является скрытой, то есть спрятанной за гипсокартонном или в штробе. Вот причина, по которой её схему стоит подготовить заранее. Начинаться она будет на лестничной площадке, от силового щитка, и продолжиться распределительными коробками, которые будут установлены в каждой комнате.

Одним из самых важных вопросов является правильный расчёт пиковой нагрузки. От него будет зависеть работоспособность системы и пожарная безопасность.

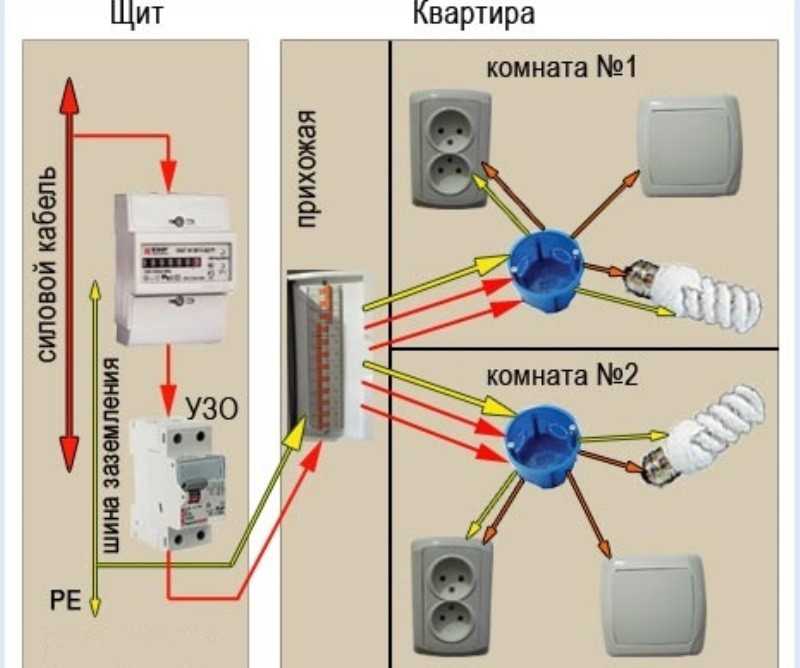

Схема электропроводки в квартире панельного дома или новостройки: проектирование и расчет

Каждый хозяин должен знать, как устроена квартирная электропроводка в его жилище. И если досконально эту информацию вас никто не заставляет изучать, то основы в любой экстренной ситуации обязательно помогут. Обычно схема проводки является стандартной, и ничего сложного в ней нет.

Первой и, пожалуй, самой важной составляющей в схеме квартирной электропроводки является внутриквартирный щиток. Именно к нему, проходя по пути через предохранитель, направляется кабель от главного силового щита, который расположен на лестничной площадке. Состоит он из электросчётчика, нескольких автоматических выключателей и устройства защитного отключения. Всё это собрано в единый узел с помощью крепёжной рейки и одной или нескольких вспомогательных шин.

Количество внутренних линий электропитания напрямую зависит от того сколько комнат у Вас есть. Хотя ещё на это влияет и мощность потребления некоторых приборов. Для них может понадобиться дополнительная выделенная линия. Проводов обычно всего два: «фаза» и «ноль», но существует и вариант с третьим, который является «заземлением».

Расчет электропроводки в квартире может проводиться двумя способами. Первый это формула P:U=I, где сила тока равна мощности деленной на напряжение в сети. Второй вариант намного проще, следует отдельно просуммировать потребляемую всеми приборами, расположенными на одной линии, электроэнергию. Не забудьте добавить к этому числу дополнительные десять процентов «про запас».

Монтаж электропроводки в квартире (видео): как проложить домашнюю проводку своими руками?

Прокладка электропроводки в квартире собственноручно, дело весьма хлопотное. За то Вы всегда будете уверены, что там всё сделано правильно, а не лишь бы побыстрее сдать объект. Есть три основных способа укладки кабеля:

в пластиковый короб;
в гофрированную трубку;
просто под штукатурку.

Любой из них по-своему правильный, так что выбор остаётся только за Вами. Но помните, нужно точно знать, где кабель проходит, иначе любой забитый в стену гвоздь может закончиться отключением телевизора или, что намного хуже, ударом тока.

Если Вы уже задались вопросом, как провести электропроводку в квартире, то следует обзавестись надёжным и исправным инструментом. В местах соприкосновения тела и металла не должна быть нарушена изоляция. Вам как минимум понадобятся: отвёртка, плоскогубцы, кусачки, перфоратор и тестер.

После того как готова монтажная схема электропроводки квартиры и выполнен просчёт относительно мощности каждой ветки, можно приступать к закупке материала. Старайтесь не покупать провода с уменьшенным сечением или слишком дешёвую продукцию, она наверняка имеет очень низкое качество. Вам следует приобрести:

провода с медным сечением;
выключатели и розетки;
дополнительную изоляция, если Вы её используете;
установочные коробки в виде пластиковых стаканов;
соединительные клеммы для проводов;
клипсы для фиксации к стене.

Теперь в зависимости от вида монтажа штробите канавы перфоратором или крепите короба к стене.

В случае прокладки в штукатурку следует запихнуть кабель в негорючую гофру. После этого распределяете и закрепляете сам провод, с заводом его в распределительные коробки одной стороной и к розеткам, а так же выключателям, другой. По сути проводка готова, осталось только замерить её сопротивление и можно приступать к эксплуатации.

Ремонт и замена электропроводки в панельном доме: в каких случаях провода нужно заменить?

Если вы почувствовали запах паленого пластика, розетки начали нагреваться при использовании или замечены искры из распределительной коробки, то самое время достать проект электропроводки квартиры и приступить к её ремонту. Причин такому явлению может быть множество, от простого физического износа, до устаревания системы в связи с появлением новых мощных электроприборов у вас в хозяйстве.

Новая разводка электропроводки в квартире, схема которой давно себя изжила, выполняется в несколько этапов:

определение количества необходимых изменений;
просчёт количества материала и его покупка;
подготовка помещения, путём демонтажа старых проводов;
укладка нового кабеля и его тестирование на нормальную работу.

Ещё одной причиной ремонта электропроводки в квартире может стать отсутствие заземления. Его наличие не критически важно, но всё таки необходимо для правильной и безопасной работы многих приборов.

Дополнительно о схемах и вариантах устройства проводки

[vc_row][vc_column width=”1/1″] [vc_toggle title=”Какая схема проводки в квартире?” open=”true”]

В многоэтажном доме кабель входит в жилье от силового щитка, расположенного на лестничной клетке. Сейчас счетчик, автоматы и устройство защитного отключения располагаются непосредственно в квартирах. Схема проводки начинается от узла учета электроэнергии, проходит через распределительные коробки, идет к выключателям и розеткам. Укладка кабелей своими руками возможна в штробы, пластмассовые короба или прямо под штукатурку с предварительной защитой проводов негорючими, влагоустойчивыми гофрированными трубами.

Схема проводки дает возможность рассчитать стоимость работ, так как по ней видно, сколько понадобится расходных материалов.

[/vc_toggle] [vc_toggle title=”Как правильно выполняется проводка в квартире своими руками?” open=”false”]

Можно, конечно, заказать проведение работ «под ключ» у специалистов, но потом, если что-то случится, то не будет плана расположения проводов. Поэтому лучше выполнять замену проводки самостоятельно, предварительно составив проект. В нем будет и схема и расчет необходимого количества материалов – розеток, выключателей, проводов. Следует учитывать, что особо мощные бытовые приборы, подключают через отдельный кабель, провести который нужно от узла учета. Все провода прячут под: гипсокартон, в штробы, в гофрированные трубы из пластика. Так можно быть уверенным, что при попадании влаги на стену, с электричеством не возникнет проблем.

[/vc_toggle] [vc_toggle title=”Как проложена электропроводка в панельном доме?” open=”false”]

В многоэтажках старой постройки счетчик обычно располагается на лестничной клетке. В квартиру входит кабель, утопленный в стену. Многие владельцы, чтобы предотвратить кражу счетчиков, подключения к ним сторонних лиц, устанавливают узел учета в своем жилье. Это упрощает подключение приборов, имеющих высокое потребление электроэнергии. В этом случае прокладывается отдельный кабель на каждую единицу техники с большой мощностью. Все эти приборы нуждаются в заземлении, поэтому кабель лучше брать с 3 жилами – «фаза», «ноль», «земля». Тогда можно быть уверенным, что никого не ударит током при касании к работающей стиральной машине.

[/vc_toggle] [vc_toggle title=”Какая может быть схема разводки электропроводки в квартире?” open=”false”]

Если силовой щит расположен за пределами жилья, то рекомендуется провести от него кабель с медными жилами в основную распределительную коробку, а от нее уже производить разводку электропроводки. В этом случае следует все другие провода тоже подбирать из меди. Розетки, которые будут использоваться для подключения мощных приборов, нужно заземлять, а кабели к ним подводить отдельно.

После составления плана проводится разметка точек на стенах, причем с учетом прокладки проводов строго по вертикали или горизонтали во избежание их повреждения при выполнении каких-либо работ. Кабеля разводятся открытым способом или скрытно.

[/vc_toggle] [vc_toggle title=”Какие существуют варианты прокладки электропроводки?” open=”false”]

Предпочтение отдается все-таки скрытой проводке. Такой вариант самый распространенный. Существуют три его разновидности: в штробах, под штукатуркой или гипсокартоном. Но иногда применяется и открытая проводка, например, в случае, если стена хрущевки несущая, а выполнение пазов может ее ослабить. Тогда используются специальные декоративные элементы, в которые и укладываются провода. Панели имеют внутренние пустоты, которыми можно воспользоваться, чтобы проложить кабель от люстры в потолке. А если перекрытие деревянное, то придется использовать навесной потолок или гипсокартонную конструкцию.

[/vc_toggle] [vc_toggle title=”Чем отличается прокладка электропроводки в новостройке?” open=”false”]

Недавно выстроенные дома обычно сдаются владельцам без внутреннего оснащения квартир электрическими проводами. Имеется только силовой кабель, входящий в жилье. Хозяин сам выбирает схему проводки в зависимости от расположения приборов, которыми он будет пользоваться. В этом случае УЗО, автоматы и счетчик, образующие узел учета, располагаются вблизи входа кабеля, на территории квартиры. Для того, чтобы потом не забыть, где проложены провода, составляется схема. Она позволит и определить расход материалов, а, следовательно, и конечную цену работ. При выборе кабеля предпочтение отдают медным изделиям.

[/vc_toggle] [vc_toggle title=”Какая схема расчета электропроводки?” open=”false”]

Перегрев подводящих электричество кабелей может привести к пожару. Поэтому, чтобы правильно выполнить работу по установке розеток, проводят расчет электропроводки в доме. Для этого суммируют потребляемую максимальную мощность всех приборов, которые есть или планируется подключать и к полученному числу добавляют еще минимум 10% запаса. Под эту сумму и подбираются кабели соответствующего сечения. Проводя расчет электропроводки в доме, следует учесть, что желательно применять 3-х жильные провода, ведь особо мощные приборы нуждаются в надежном заземлении. Кроме того, прокладка электропроводки в квартире к ним ведется через отдельный кабель.

[/vc_toggle] [/vc_column][/vc_row]

Часть 1 Электропроводка в квартире своими руками пошаговая инструкция

Этап 1. Часть 1. Схема электропроводки квартиры.

Реально ли в принципе обычному не подготовленному человеку выполнить электропроводку квартиры
своими руками под ключ?

Отвечаю. Если вы не патологический лентяй, то однозначно да.

В данной статье представлена одна из частей практического пособия к выполнению, электропроводка в квартире своими руками пошаговая инструкция, с детальными комментариями и пояснениями автора. Хочу обратить ваше внимание, на то, что аналогичный видео и текстовый материал публикуется в сети как платный, на данном ресурсе он от начала и до конца представлен совершенно бесплатно в свободном доступе для всех посетителей сайта.

В данной инструкции мы максимально детально разберем вопрос, выполнения стационарной электрической проводки в квартире исключительно своими руками, причем весь процесс будет рассмотрен от самого начала и до конца.

Вкратце о том, что включает в себя пошаговая инструкция электропроводка в квартире своими руками:

1 этап. Подготовка и выполнение схемы электропроводки квартиры. Выбор, марки и расчет сечения проводов, освещенности помещения, а так же устройств защиты электрической цепи.
2 этап. Монтаж электропроводки. Прокладка проводов, соединение жил проводов в распределительных коробках. Монтаж и подключение силового квартирного щитка. Проверка выполненной электропроводки.
3 этап. Монтаж подрозетников (установочных коробок).
4 этап. Монтаж розеток и светильников. Подключение электробытовых устройств не имеющих стационарных розеток.

Кому будет полезно данное руководство?

В первую очередь тем, кто решил или планирует выполнить полный или частичный монтаж, замену электропроводки квартиры или комнаты своими силами. А также тем, кто хочет выполнить качественную электропроводку воспользовавшись услугами электромонтажа частных фирм или организаций.

Исходя из того, что данная тема очень большая и просто физически не может быть спрессована в одну статью, материал разделен на нескольких небольших, но максимально подробных частей.

Что такое схема электропроводки квартиры и зачем она нужна?

Начнем с самого начала.

В первую очередь для того чтобы выполнить электропроводку нам потребуется электрическая схема помещения.

Схема электропроводки представляет собой план помещения, на котором в схематичном виде изображаются следующие элементы:

Розетки.
Выключатели.
Лампы освещения.
Распределительные коробки.
Силовой щит.
Места электрических выводов для последующего подключения к ним различного оборудования (например, кондиционеров, варочных панелей и духовых шкафов, принудительной вентиляции).
Маршрут прокладки проводов силовой и осветительной части.

Пример схемы изображен на рисунке ниже.

Для чего нужна схема электропроводки помещения?

Пояснение стоит начать с того, что схема электропроводки является фундаментом грамотно выполненного ремонта. И вот почему:

Именно с электропроводки начинается любой капитальный ремонт.
Последующий этапы ремонта закроют доступ практически ко всем изменениям электропроводки помещения.
Финишным индикатором уровня комфорта помещения (если говорить о качественном ремонте) будет опять же электрика — это достаточная освещенность помещения, удобно расположенные и в нужных местах розетки и выключатели

Важно! Правильно составленная схема является руководством к грамотному выполнению всей электропроводки любого помещения.

Опишу одно из многочисленных преимуществ выполнения электропроводки по схеме, которое наглядно покажет конечным потребителям важность данного этапа.

Всем нам хорошо знакома следующая вещь.

Правильно, это различного рода удлинители, сетевые адаптеры и переноски. Если рассмотреть готовую электрику квартиры с точки зрения комфорта, то отсутствие или минимальное использование представленного выше устройства мобильного переноса электричества будет одним из критериев грамотно продуманной электропроводки. Ведь если в итоге законченного ремонта у вас половина розеток окажется в местах где будет стоять крупногабаритная мебель (шкафы, кровати, диваны), то со сто процентной вероятностью по всему полу квартиры будут валяться те самые злосчастные удлинители и переноски. Встает вопрос, зачем тогда вообще делать новую электропроводку?

Пример выполнения электропроводки без схемы.

Перед нами однокомнатная квартира, которая состоит из 4 помещений:

Ванная, туалет (совместного исполнения).

На примере большой жилой комнаты, не опираясь на то как будет стоять мель попробуем расположить розетки по площади данного помещения.

Напомню, наше помещение зал.

Логичнее всего распределить розетки по разным концам комнаты. Например, так.

Исходя из собственного опыта работы электриком замечу следующее, в 90% случаев распределение розеток происходит так сказать «от балды», причем распределяются они либо второпях хозяином, которого подгоняют работяги штукатуры-сантехники, либо их на свое усмотрение распределяет электрик. К чему приводит такое халатное отношение мы увидим на следующих рисунках.

Ремонт закончен, мебель и бытовая техника расставлена.

А где же окажутся розетки?

Из 4 розеток, распределенных по комнате, 2 окажутся загороженные мебелью и не будут использоваться никогда.

Что мы теряем? Давайте разберемся:

Силы и время на прокладку провода, монтаж 2 подрозетников (монтажных стаканов) и установку 2 розеток.
Деньги на покупку 2 розеток, лишних метров провода, 2 подрозетников (монтажных стаканов).

А если учесть, что монтаж будет выполнятся наемными электриками, то сюда стоит прибавить стоимость работы по прокладке провода, установке подрозетников (монтажных стаканов) и розеток.

Я думаю, что в процессе ремонта потраченным в пустую деньгам можно найти более нужное и полезное применение.

На довольно простом примере мы увидели насколько может быть важна схема электропроводки. Замечу, что мы разобрали только одну комнату представленной в примере квартиры. Представьте, что получиться если сделать бездумную электрику везде.

Теперь, когда мы имеем понимание важности составления и схемы электропроводки квартиры можем перейти ко 2 части пошаговой инструкции электропроводка в квартире своими руками.

Схема электропроводки в частном доме своими руками.

В настоящее время ни один частный дом не обходится без электропроводки, однако не стоит забывать, что в основе лежит правильный монтаж. Для этого вам понадобится правильно составленная схема электропроводки. Монтаж электропроводки будет включать в себя несколько этапов.

Первым делом это разработка идей и подходов, которые в будущем будут использоваться. После чего создается проект подключения вашего частного дома к сети с подсчетом расходов.

Перед началом любых электромонтажных работ необходимо составить схему электропроводки. Если у вас имеется четкая и принципиальная схема под рукой, монтажные работы пройдут намного быстрее и четче.

Зачем необходимо делать схему электропроводки?

Первым делом схема электропроводки в частном доме помогает узнать наименование и количество необходимого материала. Если быть точнее, то это нам помогает увидеть на схеме длину проводки, тем самым купить необходимое количество провода, а так же количество розеток, выключателей, распределительных коробок и другое.

Помимо этого, схема разводки для электропроводки помогает обозначить четкое местоположение для силовых элементов, предназначенных для проводки, к ним относятся: распределительный щит, приборы учета, а так же автоматические выключатели и другие. При большей детализации можно составить схемы соединения проводов в распределительных коробках и распределительных щитах.

к содержанию ↑

Как составить схему электропроводки в частном доме?

Получение электроэнергии в частном доме обычно осуществляется через воздушную линию 0,4 кВ. На вводный электрощит с воздушной опоры линии приходит как совмещенный рабочий PEN и нулевой защитный, так и фазный провод L.

В последнее время набирает тенденции установка электрощита снаружи здания, такое электроснабжение частного дома практикуют энергосберегающие организации. В это время в вводном электрощите устанавливают сам электросчетчик, а так же специальный автоматический выключатель.

После этого прокладывается питающий кабель или привод с вводного щита уже внутрь дома к внутреннему электрощиту.

Установив этот внутренний электрощит, вы начинаете электроснабжение самого дома. Стоит помнить, что схема электропроводки частного дома должна быть выполнена с максимальной надежностью, что бы это обеспечить происходит разделение пользователей на группы. Если не знаете, что такое узо в электрике, то рекомендуется изучить этот вопрос.

Существует несколько групп потребителей:

Розеточная группа
Освящение
Хозяйственные нужды (сюда входят все пристройки, гаражи и т. д.)
Силовая группа ( для стиральных машин, котлов, бойлеров)

Внутренний щиток так же оборудован отдельной защитой, которая предусмотрена для каждой группы.

Если дом достаточно большой в размере и имеет несколько этажей, то тогда можно разбить потребителей по этажам. Так же можно разбивать потребителей пополам или отдельно каждую комнату.

схема распределения и подключения проводке в доме при наличии однофазного питания

Вводный автомат
Электросчетчик
Однополосный автомат
Нулевая шина
Шина заземления

Для составления плана электропроводки вам так же понадобится план самого дома. С помощью него можно отображать план проводки в доме.

размещение электропроводки на плане дома

Если к вашему дому подходит трехфазное питание, то это означает, что с опоры на ваш вводный щиток будет выходить сразу три фазы, а так же совмещенный нулевой защитный и тот же рабочий провод.

к содержанию ↑

Как осуществлять монтаж электропроводки в доме?

Все кабеля и провода от электрощита находящегося внутри дома должны разводиться строго по проекту. Выполняя электропроводку в доме своими руками, стоит руководствоваться не только проектом, но и советами профессионалов. Здесь так же есть свои нюансы, для облегчения ремонтных работ в будущем и для удобства в пользовании необходимо проводить проводку так, что бы она была по максимум доступной. Это позволит в любой момент удалить или заменить любой кабель без производства дополнительных ремонтных работ после устранения неполадок. Что бы обеспечить быструю и легкую замены проводку, проходящую сквозь стены ее необходимо сделать доступной. Все кабеля и провода проводятся через стены и перегородки в специальных патрубках. Оставшийся зазор между кабелем и трубой необходимо уплотнить, можно выполнять различными смесями: цемент с песком, глина с песком и другие.

Проводку в частном доме можно прокладывать двумя способами, оставляя ее открытой или скрывая.

Открытая электропроводка

В таком случае всю проводку по дому разводим открыто на стенах, при этом закрывая ее различными коробами, плинтусами, пластиковых каналах. Выполняя монтаж электропроводки в деревянном доме, стоит обратить внимание именно на этот метод. Применяя такой способ, вы можете прокладывать на любой высоте свой кабель, провод, такая величина не нормируется и может быть различной. Если вы решили выполнить открытую проводку в специальных плинтусах или коробах, то так же стоит помнить, что не стоит смешивать осветительные, слаботочные, а так же силовые провода. Сам короб так же должен плотно прилегать к строительной конструкции, на которую он закреплен, максимальный зазор в этой ситуации может достигать 2 мм. Так же короб должен обладать изоляционными свойствами и быть сделанным из самозатухающих или несгораемых материалов. Если в доме предусмотрена система планировки гибкого монтажа светильников, то так же можно применять модули кабельных каналов.

Скрытая электропроводка

Так же разводка проводки может быть скрыта. В этом случае все кабеля и провода в доме прокладываются в специально оставленных отверстиях. К примеру, их можно размещать под штукатуркой, в пустотах конструкций, внутри сборной перегородки и других. Самым рациональным будет прокладка всех кабелей в полу, так же возможен вариант прокладки в навесном потолке.

Если вы собираетесь осуществлять монтаж электропроводки своими руками под штукатуркой или в специальных вырезанных бороздах в стенах, то в этом случае все провода должны иметь хороший изоляционный слой, который будет их защищать от механических повреждений. Однако, выбрав этот метод, лучше всего прикиньте, что в будущем если вы соберетесь делать демонтаж проводки, то предстоит грандиозный ремонт, который обойдется в копеечку. Так же при такой прокладке стоит прокладывать все кабеля либо строго вертикально, либо строго горизонтально. Кабель должен быть удален от плиты перекрытия как минимум на 200мм. Если перегородка имеет толщину более 80 мм, то кабель можно прокладывать по кратчайшему расстоянию. Так же стоит позаботиться о креплении, оно должно прижимать кабель плотно к месту крепления каждые 0,5-1,2м.

При прокладке проводки в навесных потолках или внутри других строительных конструкциях стоит делать акцент на специальные защитные трубки. Они должны не распространять горение и быть с низким дымо- и газовыделением. Особое внимание стоит уделять прокладке электропроводки в деревянном доме, что бы исключить вероятность возгорания. Если вы собираетесь прокладывать проводку в помещениях с высокой влажностью, к примеру в сауне, то нужно обязательно применять специальные поливинилхлоридные трубки, а так же кабель должен быть в поливинилхлоридной оболочке.

Перед тем, как приступать к монтажным работам, необходимо провести все подготовительные работы. А именно, сделать заготовку, разметку и пробивку, что является основой любых электромонтажных работ. Первым делом определить место ввода кабеля и установки электрооборудования, розеток, выключателей и др. Сам щиток необходимо расположить неподалеку от места ввода, при этом его необходимо расположить в отапливаемом помещении на высоте 1,5-1,7 метра от пола.

Видео о том как спроектировать схему электропроводки в частном доме

Проводка в квартире своими руками

Сегодня практически каждый старается возвести жилище по индивидуальному проекту. При этом многие будущие владельцы квартир хотят, чтобы проводка была проложена с учетом их требований. Поэтому предпочитают делать это самостоятельно. Но не всегда знают, как должна быть выполнена проводка в квартире своими руками правильно.

С чего начать

Начинать все электротехнические работы в квартире необходимо с составления схемы расположения основных бытовых осветительных приборов и мест их подключения к электросети.
Затем производится разметка на стенах: где конкретно будут проложены провода, а также места, где будут вмонтированы выключатели и розетки. В первую очередь необходимо отметить расположение основного прибора – распределительного щитка, с установленными на нем счетчиком и защитными устройствами.
Далее необходимо рассчитать необходимое количество выключателей и розеток, длину проводов.

Как правильно выбрать провода и устройства для защиты

Для электропроводки в жилом помещении лучше всего подойдут провода из меди. В отличие от проводов из алюминия они обладают большей гибкостью и высокой электропроводностью.

Чаще всего используют провода ПУПН или ВВГ с двумя или тремя жилами. Они имеют различное сечение. Для определения какого сечения необходим кабель, сложите мощность всей бытовой техники и разделите на 220. Если полученный результат не превышает 16 А, то достаточно провода с сечением 1,5 мм².

Обычно его используют для подведения тока к осветительным приборам, а для розеток желательно выбрать кабель сечением — 2,5 мм². Для современных автоматических машин и электроплит потребуется кабель сечением 4 мм².

Для защиты бытовой техники от перепадов напряжения, последствий короткого замыкания потребуются:

1. УЗО 30 мА класса А – в ванной комнате.
2. Пробка-автомат 25А тип В – для обеспечения безопасности работы электроприборов.
3. Пробка-автомат 10А и 16А тип В – для осветительной сети.

Способы монтажа проводки в квартире

Наиболее простым является открытый способ. Для его выполнения не требуется подготовительных работ. Провода закрепляются на стене или потолке с помощью специальных скоб. Их можно декорировать установочными коробами. В деревянных строениях, в целях обеспечения пожарной безопасности, рекомендуется применять монтаж проводки в квартире открытым способом.
В большинстве городских квартир, рекомендуется скрытый способ монтажа, при котором проводка в квартире выполняется до начала отделочных работ. Так например для того что бы повесить люстру к потолку, а после подключить её к электросети, будет целесообразно использовать скрытую проводку. В кирпичных домах для этого делают штробы. В панельных домах укладка проводов осуществляется в специальные каналы, предусмотренные в плитах. Недостатком скрытой проводки является высокая вероятность ее повреждения во время ремонта стен и потолка.

Как проводится скрытый монтаж проводки в квартире

Закрепить на стене, на высоте 2 м от пола, распределительный щит и установить на нем предохранители и счетчик.
По намеченным на стене линиям, для размещения проводов, делаются бороздки – штробы. Для этого можно использовать болгарку, оснащенную специальным абразивным диском, долото или зубило.
С помощью специальных петель или хомутиков из пластика закрепить провода в штробах и закрыть их гипсом или алебастром.
Под розетки и выключатели сделать в стене углубления. Для этого можно воспользоваться перфоратором или буром. В них на алебастр установить подрозетники. Установить распаечные коробки.

Как выполняется замена проводки в квартире

По технике безопасности, перед тем, как приступить к работам по замене старой проводки, квартира должна быть полностью обесточена.

Замена проводки в квартире выполняется постепенным прокладыванием новых проводов параллельно устаревшим, с одновременным подключением к ним выключателей и всех розеток, с переходом из одной комнаты в другую. Работу рекомендуется начинать от распределительного щитка. При этом надо стараться не повредить старый кабель.
После того, как кабель протянули во все комнаты, его укладывают в штробы, из которых полностью удаляется старый провод. Если сделать это не удается, делают новые каналы над старыми или под ними на расстоянии 50 мм.
Соединяются концы кабеля в распаечных коробках посредством клеммников. При этом важно не перепутать провода, идущие на ноль и на фазу. Они должны различаться цветом.
Крепление проводов в штробах – на алебастре, с последующей шпатлевкой.
Подсоединение выключателей и розеток производится после того, как шпатлевка полностью высохнет. Оголенные концы проводов перед соединением обслуживаются с помощью паяльника.
Если замена проводки в квартире требует проведение ее через стену, вводные кабели надо протягивать через металлический рукав или гофрированную трубу, вставленные в проделанное в стене отверстие.

Видео инструкция по монтажу проводки в квартире своими руками:

[Всего: Средний: /5]

Электропроводка в газобетонном доме своими руками

В данной статье мы собрали множество полезной информации про электропроводку в газобетонном доме. Вы узнаете некоторые азы электромонтажного дела, среди которых следующее: подбор диаметра проводов, сравнение кабельных жил, схемы проводки, планировку разводки проводов, штробление газобетона и многое другое.

Расчет мощности электропотребления и подбор кабеля

Чтобы определиться с характеристиками требуемого электрического кабеля, необходимо рассчитать мощность потребления всех возможных электроприборов в доме. Сразу отметим, что нужно применять именно медные провода.

Для розеточной группы, сечение кабеля должно быть от 2.5 мм. Кв., для освещения – от 1.5 мм. кв. Для подключения мощных электроприборов, таких как бойлер, электроплита, камины и прочее, сечения кабеля должно быть от 4 мм. Кв.

Однопроволочная или многопроволочная жила

Однопроволочная жила кабеля более жесткая, и при частых перегибах ломается. Ее используют именно для стационарный электропроводки, так как она дешевле чем многопроволочная и более проста в монтаже.

Многопроволочная жила очень гибкая, применяется для труднодоступных мест и для подключения переносного оборудования.

Использование трансформаторов и стабилизаторов

Нестабильное напряжение в сети является частой проблемой в домах, и это может стать не только причиной поломки электроприборов, но даже порчи электропроводки.

Решить такие неполадки можно применяя трансформатор напряжения, который представляет из себя статистический электроаппарат, преобразующий напряжение. Заказать такой прибор можно на сайте newet.ru. Принцип трансформатора в том, что он выравнивает и сглаживает скачки напряжения, защищая всю электросистему дома.

Схемы подключения проводки

От схемы подключения зависит надежность электропроводки, удобство использования, и расход провода и комплектующих.

Выделяют следующие виды (схемы) подключения:

Все розетки и лампочки подключены через один автомат.
Все розетки подключены через один автомат, все лампочки – через другой.
В каждой отдельной комнате по автомату на розетки, а всё освещение подключено на другой автомат.

План электропроводки и разводки в доме

План электропроводки является очень важным и ответственным этапом, в котором нужно очень хорошо разобраться самостоятельно, или прибегнуть к услугам специалистов.

На этапе планировки нужно схематически указывать следующие элементы:

Щиток.
Провода.
Розетки.
Светильники(лампочки).
Выключатели.
Автоматы.
Распределительные коробки.

Скрытая и открытая проводка

Скрытая проводка – это вариант, когда провода прячутся в стены, потолок и пол. В стенах делаются штробы, укладываются в них кабеля и замазываются штукатуркой. Гофрированная проводка в полах заливается бетонной стяжкой. На потолках гофрированные кабели закрываются натяжными потолками, пластиковыми панелями и прочими навесными материалами.

Основной смысл скрытой проводки – визуальное восприятие и дополнительные возможности декора.

Открытая проводка – это вариант, когда гофрированные кабеля укладываются снаружи стен в специальные кабель каналы. По полу и потолку кабеля укладываются в плинтуса. На вид такая проводка смотрится не очень приятно, моё субъективное мнение.

И она больше подвержена механическим повреждениям, к примеру, если ее случайно адеть переносимой мебелью. Плюс открытой проводки – быстрая замена и простой ремонт.

Использование гофры

Гофра является дополнительной защитой кабеля и применяется в электропроводке довольно часто. Но всегда ли оправдано ее применение? Давайте разбираться. Многие электромонтажники настаивают на повсеместном использовании гофры, чтобы увеличить себе объем работ и общую стоимость. Но давайте подойдем к этому вопросу логически.

Подумайте, если используется хороший кабель ВВГнг-Ls, который спрятан в газобетонную штробу и заштукатурен, нуждается ли он в гофре? С точки зрения пожаробезопасности гофра в этом случае не нужна, но она может быть оправдана в случае замены кабеля, когда его вытягивают из штробы проволокой. Но далеко не факт, что это получится.

Гофру нужно использовать, если часть кабеля проводится в бетонной стяжке.

Использование гофры обязательно для открытой проводки, и особенно при использовании горючих облицовочных материалов, таких как пластик и дерево.

Монтаж распределительных коробок и розеток

Распределительные коробки, как и розетки, могут быть утоплены в толщу газобетона, а могут полностью выступать на поверхности. Утопленный вариант в газобетоне более предпочтителен, так как это и более пожаробезопасно и практичнее.

Большое отверстие в газобетоне под розетку или распределительную коробку можно сделать при помощи шуруповерта с коронкой. Высверливаются круги и внутренность скалывается молотком.

Штробы под кабеля в газобеотне

Штробы делаются в газобетоне также очень просто, при помощи штробореза или шуруповертом с фрезой. Помните, что штробы должны идти строго вертикально и строго горизонтально, чтобы не запутаться при дальнейшей отделке.

Выпиливая штробы рекомендуем прикручивать направляющие из металлического профиля, это позволит сделать канавки идеально ровными.

Электропроводка в деревянном доме своими руками пошаговая инструкция

На чтение 8 мин. Просмотров 1.5k.

Проведение электропроводки в деревянном доме требует более ответственного подхода, так как замыкание является самой частой причиной возникновения пожаров.

Перед тем как приступить к работе следует обзавестись необходимыми инструментами.

Понадобится: отвёртка, пассатижи, ножницы по металлу, нож для зачистки проводов, шуруповёрт, рулетка, дрель, вольтметр (для измерения и контроля напряжения в сети), уровень.

Поэтапное выполнение работы и следование правилам сделает возможным проведение проводки в доме своими руками.

Проект электроснабжения дома

Первостепенная задача — составить схематический план проведения электрики. При составлении следует учесть:

где будет стоять бытовая техника, сколько розеток понадобится и их расположение, количество выключателей;
рассчитать совокупную мощность бытовых приборов, чтобы определиться с выбором автоматических выключателей;
учесть освещение дворовой территории.

Изображённую на бумаге схему проведения кабелей, с отмеченными местами для распределительных коробок, розеток и выключателей рекомендуют прикрепить по завершению работ на внутреннюю часть крышки распределительного щитка, чтобы была под рукой, в случае если понадобится устранить неполадки.

В соответствии со схематическим изображением делаются метки на стенах, потолке, где будут крепиться осветительные приборы, розетки, провода. Они послужат ориентиром в работе.

Нужно учитывать, что помимо собственных пожеланий следует руководствоваться определёнными правилами и требованиями:

провода крепятся только по горизонтали или вертикали. Другое их расположение недопустимо;
поворот провода возможен только под прямым углом;
распред.коробки, выключатели, розетки должны быть в зоне свободного доступа;
выключатели по правилам устанавливаются от пола на 0,6 — 1,5 метра, подводка ведётся сверху. Они не должны закрываться дверью;
розетки можно размещать на любом расстоянии. Хотя правила регламентируют высоту на 0,5-0,8 метра от пола, но это связано с угрозой затопления. Количество розеток просчитывается заранее (на 6 кв.м 1 элемент — это соотношение является рекомендательным, но необязательным). В помещениях, где много бытовых приборов, их будет гораздо больше;
провода горизонтально протягиваются на расстоянии 15 см от потолка и пола, вертикально не должны проходить ближе, чем 10 см к проёмам дверей и окон и касаться металлических элементов. Необходимо исключить соприкосновение рядом идущих проводов, расстояние между ними должно быть минимум полсантиметра или их закрывают каждый в отдельном коробе.

Специалисты предлагают разрабатывать схему, выделяя несколько групп. Например, по каждому помещению дома отдельно или «освещение — электроснабжение розеток — внешнее освещение». Это упрощает дальнейшую работу и более точно позволяет рассчитать необходимое количество материалов.

От правильного составления схемы зависит дальнейшая безопасность жильцов дома.

Важно! Расположение приборов, должно быть, продумано на этапе проектирования.

Выбор кабелей и аппаратуры

Выбор проводки осуществляется с учётом технических характеристик объекта (дома). Для деревянного дома нужно использовать только изолированный медный кабель. Алюминиевый тоже пригоден, но он менее надёжен, так как переламывается на изгибах и будет более толстым. Если происходит замена проводки, то лучше старую удалить полностью. Или исключить соединение медных проводов с алюминиевыми. Так как с течением времени это может привести к замыканию.

Сечение провода определяется в зависимости от рассчитанной мощности. Разработаны специальные таблицы, которые помогут определить размер сечения провода в зависимости от напряжения в сети и мощности. Провода для деревянного дома должны иметь маркировку «НГ», что означает, не поддерживают горение и «LS» означающее пониженное дымовыделение. Как правило, для внутренней проводки используются провода с сечением 1,5 и 2,5 мм.

Необходимый метраж для проводки, подсчитывают с помощью рулетки, но следует сверху накинуть ещё несколько метров.

Количество розеток подсчитывается исходя из схемы. Понадобятся также изолента, кабель каналы, короба для проводки, подрозетники.

Способы размещения проводки

В деревянных сооружениях проводка может быть сделана открытым или закрытым способом. Под этим понимается внешний вид электропроводки. Проводку можно прокладывать в плинтусах с кабель каналом, коробах, трубах ПВХ и металлических.

Наиболее безопасным считается открытая электропроводка. Она же потребует и меньших вложений. Провода протягиваются по поверхности стен и потолка. Часто их прячут в короба из самозатухающих материалов или оформляют в виде ретро (кабель переплетают косичкой).

Сегодня короба представлены в различных размерах и расцветках, которые легко подобрать под интерьер комнат. Лучше остановить свой выбор на коробах с толстыми стенками и одним замком. Они послужат дольше, чем короба с двумя фиксаторами.

Короб, крышка которого легко снимается, крепится саморезами через каждые полметра. При таком способе прокладки используются розетки и выключатели, навешивающиеся на стену. Кабель укладывается в короб с запасом, если позволяет место.

Скрытая проводка более затратная и её установка желательно должна быть продумана ещё на этапе строительства дома. Большинство из-за эстетических соображений выбирают именно её. При таком виде работ кабели укладываются в металлические трубы. Идеальными считаются медные трубы. Они дороже стальных, но с ними легче работать. Полностью нужно исключить давление и механическое воздействие на кабель. Следует учитывать, что это может произойти, так как деревянный дом со временем дает усадку.

Протяжка проводов сквозь деревянные стены делается только через металлические трубы (проходные гильзы). Гофрированные трубы не подходят, так как легко повреждаются. Стены просверливаются, и гильзы в отверстия вставляются так, чтобы их края немного выступали над стеной. На гильзы надеваются пластиковые насадки, они защищают провода от повреждений. Затем выступающие концы гильзы помещают в короба.

Диаметр труб для кабелей выбирается с учетом, что после протаскивания проводов в нём должно остаться место ещё на столько же.

[ot-video type=»youtube» url=»https://www.youtube.com/watch?v=K2NxVMMwf9o&feature»]

Важно! Гильзы из металла помешают возгоранию при замыкании.

При любом виде монтажа проводки ряд работ проводятся одинаково

Рекомендуется начинать протяжку от розеток до щитка, используя провод с сечением 2,5. Провод с сечением 1,5 протягивается от выключателей и осветительных приборов к распределительным коробкам.
Для скручивания проводов в коробках сначала необходимо срезать слой изоляции на 0,8 см и зачистить жилы. Жилы скручиваются друг с другом и изолируются или зажимами или изолентой. Лучше скручивать пассатижами, так более надёжен будет контакт.
При установке розеток и выключателей в деревянном доме следует думать о пожаробезопасности. Поэтому обязательно на месте где будут они размещаться, устанавливают металлические пластины. На глазомер лучше не полагаться при такой работе, лучше воспользоваться уровнем.
Розетки монтируются на небольшом расстоянии от приборов, которые будут к ним подключены. На кухне делаются розетки для каждого вида бытовой техники.
В каждой комнате устанавливается минимум одна распаячная коробка. Но и много их быть не должно. Ведь каждая коробка это нарушение целостности цепи. Коробки должны быть легкодоступными.
Свести к минимуму количество поворотов и изгибов кабеля.

Важно! Скрывать распределительные коробки нельзя.

Ввод электропитания и вводного автомата

Кабель прокладывается от линии электропередач до дома воздушным путем (подземный не допускается). Этот способ считается удобным быстрым и малозатратным.

Электричество, поступающее в дом, дальше распределяется специальным вводно-распределительным щитом. Он должен быть легкодоступен и располагаться в безопасном месте. В частных деревянных домах используются навесные щиты. Как правило, сейчас по правилам необходимо подключать два щита. Один на улице, в нём будет расположен счетчик. Это делается для удобства учёта потребления электроэнергии контролирующими органами. Второй в доме. Полностью исключена его установка в помещении с высокой влажностью.

В щиток устанавливают:

аппараты, обесточивающие сеть при замыкании (УЗО). Устройство защитного отключения предотвращает возгорание в доме и защищает от поражения током человека.
автоматические выключатели, которые отключают нагрузку в случае перепадов напряжения (к ним идут провода от розеток, выключателей и освещения). Их количество соотносится с числом групп освещения, выделенных при составлении схемы. Для дворового освещения обязателен отдельный автомат. Приборы берутся на 16А для выключателей и на 20А для розеток. Если предполагается электрическая плита, то для неё отдельный автомат на 32А.

Часто для упрощения и удобства используют дифференциальные автоматы. Они соединяют в себе функции УЗО и автоматических выключателей. Подключение кабелей в силовом щите лучше доверить специалисту. Корпус щитка обязательно подлежит заземлению.

[ot-video type=»youtube» url=»https://www.youtube.com/watch?v=jscLvjuwhhA&feature»]

Заземление и испытание электропроводки

Заземление можно выполнить самостоятельно. Для этого у дома размечается территория в виде равностороннего треугольника. В каждый угол вбивается стальной прут. Три точки соединяются стальными пластинами. Крепеж лучше производить не скручиванием, а сваркой. Металлическую конструкцию соединяют со щитом стальной проволокой. Лучшим вариантом была бы стальная пластина, но её сложно проложить по земле. Можно доверить эту работу профессионалам.

Важно! Возместить ущерб можно будет только, если система заземления установлена специализированной организацией.

Работу можно считать выполненной только после проверки изоляции проводки. Замер сопротивления проводится, чтобы убедиться, что во время монтажа, проводка не была повреждена. Такие замеры рекомендуют делать каждые три года.

Электропроводка, сделанная своими руками, прослужит долгое время, если будет выполнен ряд требований и соблюдены правил техники безопасности.

Электропроводка в доме своими руками

С необходимостью выполнения электромонтажных работ рано или поздно сталкивается каждый. Причины могут быть различными: переезд, перепланировка территории, выход из строя старой проводки. Количество потребителей электроэнергии возрастает с каждым годом: трудно представить дом современного человека без компьютера, кондиционера, микроволновой печи и прочих бытовых помощников, питающихся от сети. Это неизбежно ведет к изменению требований к системам электроснабжения, обустройству их с учетом новых стандартов. Многие считают, что электропроводка в доме — задача, выполнить которую под силу лишь профессионалам. С этим не поспоришь, но при наличии желания, подкрепленного теоретическими знаниями и практическими навыками, осуществить работы самостоятельно вполне реально.

Содержание

Подготовительные мероприятия состоят из нескольких этапов, каждый из которых имеет определяющее значение. Сюда относятся разметочные, пробивочные и заготовительные работы.

Соберем инструменты для монтажа ↑

Самым трудоемким занятием принято считать проделывание бороздок (штроб) для проводов и подготовку отверстий для розеток и выключателей. Работу значительно облегчают электродрель и штроборез. Штроборез отличается от болгарки наличием двух алмазных дисков, которые закрыты плотным кожухом.

Штроборез

Также необходимо приготовить кусачки с изолированными ручками, пассатижи, индикатор для проверки наличия питания в сети, алебастр, изоленту, выключатели, розетки, светильники, установочные и распределительные короба, провода. Могут понадобиться каналы для проводки, кабель.

Расчет электропроводки ↑

Расчетные работы — важный момент в решении вопроса как провести электропроводку в доме.

[include id=»1″ title=»Реклама в тексте»]

При выборе провода следует принять во внимание его сечение и минимальную мощность всех электроприборов. В комнате, где будет использоваться техника высокой мощности, сечение должно быть больше.

Это важно!
Мощность электроприборов указана в паспорте. Для кухонной техники следует предусмотреть отдельный кабель.

Необходимо учесть, что провода с медными жилами выдерживают гораздо большую нагрузку, нежели их алюминиевые собратья. Чаще всего применяется двух- или трехжильный провод типа АПВ, ВВП, АППВС с площадью сечения 4,5 мм2. Трехжильный кабель используется при подключении люстр с двумя режимами работы.

Медные провода

Рассчитывая длину провода, не нужно забывать о количестве монтажных точек (выключателей, розеток, соединительных коробов). Для каждой точки понадобится не менее 10 см провода. Подсчитывая число соединительных коробов, помните, что данный показатель зависит от количества розеток и выключателей.

Как разметить территорию ↑

Одним из самых важных пунктов проведения электромонтажных работ является составление схемы, которая представляет собой чертеж вашего дома с указанием точек расположения розеток, выключателей, осветительных приборов.

Схема электропроводки

Первым делом необходимо проложить путь для главного пучка проводов. Горизонтальные участки прокладываются на расстоянии 20 см от потолка, угол поворота должен составлять 90 градусов. Разметку креплений проводников можно проводить с крайних точек.
Повысит эффективность работы разметочный шнур, окрашенный синькой или углем. Один конец закрепляем, а другой, оттянув от разметочной области, бросаем вниз резким движением руки. По прямым следам, оставленным шнуром, разметить места крепления проводов к потолку и стенам не составит труда.

В местах спуска к выключателям и розеткам устанавливаются ответвительные короба. Скрытая электропроводка в доме предполагает использование аналогичных штепсельных розеток и выключателей, монтируемых в установочные короба диаметром 70 мм.

Это важно!
Выключатель размещают со стороны дверной ручки, но так, чтобы дверь его не задевала. Расстояние от пола — 50-80 или 150 см. Высота от пола при монтаже розеток не регламентируется.

На кухне лучше установить тройную розетку, не забывая об отводах для подключения воздухоочистителя и дополнительного освещения в зоне мойки. В жилых комнатах на каждые 4 метра должна быть 1 розетка. Не устанавливают розетки рядом с газовыми/электрическими плитами, раковинами, водопроводными трубами.

Особого внимания заслуживают помещения с повышенным уровнем влажности. Нельзя устанавливать розетки и выключатели в зоне размещения крана и в зоне ванны (душа, раковины). Здесь допускается установка штепсельных розеток, защищенных УЗО, в пространстве радиусом 2,4 метра от умывальника.

Устройство защитного отключения (УЗО) предназначено для защиты от токов при возникновении утечки. В ванной целесообразно использовать УЗО класса А до 30мА, для розеток — автомат типа В на ток 25А и УЗО на 30 мА. Для линии освещения вполне хватит автомата на 10А типа В.

УЗО

Что касается проводов, то, как уже упоминалось, лучше приобретать медные образцы. Принято выделять три способа соединения: спайка, скрутка и посредством клемм. Скрутка ввиду небезопасности сегодня практически не применяется. В качестве альтернативы используется бандажная скрутка, когда кабели скрепляются медным проводом меньшего сечения. Оптимальный вариант в домашних условиях — использование клемм, которые надежно удерживают кабель.

Монтаж может осуществляться несколькими способами: скрытым, открытым и комбинированным.
Скрытая электропроводка выполняется над подвесными потолками, в пустотах строительных конструкций, в замоноличенных трубах, внутри перегородок. Горизонтальные участки прокладываются в слое пола, выполненном из пожаробезопасных материалов.

Если выбор пал на перегородки, то необходимо использовать провода, защищенные механической оболочкой, которые прокладываются от плит перекрытия на расстоянии 200 мм. Крепление должно обеспечивать максимально плотное прилегание к основе штробы. Расстояние между точками крепежа — 0,5-1,2 м.
Для разводки под подвесными потолками, выполненных из материалов класса горючести Г1, необходимы кабели с индексом НГ (не распространяющие горение). Материалы класса Г2, Г3, Г4 предполагают применение проводов в металлорукавах. Если проводка ведется в сауне или ванной комнате, то специалисты советуют применять только кабели в оболочке из поливинилхлорида.

Открытая электропроводка в доме

Открытая электропроводка производится по стенам, в кабельных плинтусах, пластиковых каналах. Важно не смешивать слаботочные, осветительные и силовые провода. Каналы и плинтусы должны обладать электроизоляционными свойствами.

Рассмотрим основные этапы электромонтажных работ.

Монтаж штепсельных розеток и выключателей ↑

Штепсельные розетки и выключатели бывают скрытые и открытые. Для установки открытых розеток и выключателей необходимы подрозетники, изготовленные из токонепроводящих материалов (оргстекла, дерева, гетинакса и др.).

[include id=»2″ title=»Реклама в тексте»]

Прикрепляются они саморезами или с помощью клея КНЭ-2/60, БМК-5. Розетки крепятся к подрозетнику двумя шурупами, выключатели устанавливаются в обрыв фазного кабеля, что обеспечивает безопасность при замене патронов и ламп.

Подрозетник

Скрытые розетки и выключатели монтируют в пластиковые или металлические короба типа КП-1,2, У-196.

Короба ответвительные, соединительные, установочные ↑

При покупке ознакомьтесь с сертификатами соответствия. Короба должны быть изготовлены из пожаробезопасных материалов. Подсоединение кабелей осуществляется при помощи сварки, опрессовки или зажимов.

Это важно!
Места ввода кабелей в установочные короба защищают втулками из негорючих материалов или кусками поливинилхлоридной трубки.

В комнатах с невысокой влажностью можно размещать провода в пустотах перекрытий и нишах стен. Стенки гнезд должны быть без шероховатостей, крышки — из негорючих материалов.

Ответвительный короб

Установка распределительного щита ↑

Распределительный щит — неотъемлемый компонент электроснабжения любого помещения. При монтаже проводки придется продумать не только его месторасположение, но и выбрать систему защиты, определить количество линий.

Продумывая дислокацию распределительного щита, учитывать лишь интерьерные и эстетические особенности недостаточно, необходимо соблюдать нормативы. Главное требование — доступность, т.е. организация оперативного доступа при необходимости. Щит должен закрепляться на высоте, удобной для визуального осмотра (1,5 метра).

Это важно!
Распределительный щит не стоит размещать в котельных, а также влажных и пыльных местах. Сухое, чистое помещение повышает срок эксплуатации устройства в несколько раз.

Распределительный щит

Провести электричество — полдела, самое главное — подключение внутренней проводки к внешним энергосетям. Тут у многих возникают проблемы, т.к. действия эти в основном проводят организации, имеющие соответствующую разрешительную документацию.
Это означает, что придется побеспокоиться о наличии некоторых бумаг — акте о скрытых работах по устройству заземления (если дом новый), заверить схему электропроводки или получить разрешение на замену того или иного элемента сети, например, счетчика.
В строящемся загородном доме все намного проще — подключение к сети осуществляется «своим» электриком, все регистрационные моменты проводятся по упрощенной схеме.

Вот и все. Когда процесс завершен, следует замазать выбоины и дыры, образовавшиеся в ходе работ, соединить провода между собой и подключить электропроводку к распределительному щитку.

Электропроводка своими руками — возможно, но с ассистентом

Электропроводка своими руками | Если вы собираетесь попробовать выполнить электромонтаж своими руками, вам лучше быть готовым понять, как правильно подключить все эти провода. Это не для слабонервных. (C) Авторские права 2019 Тим Картер

УВАЖАЕМЫЙ ТИМ: Это очень длинная история, и не думаю, что я сошел с ума. Я строю новый дом и задаюсь вопросом, смогу ли я самостоятельно установить всю электропроводку. Это небольшой дом, но в нем есть все, что вы обычно делаете в доме, включая немало трех- и четырехпозиционных переключателей.Я просмотрел кучу онлайн-видео, прочитал несколько авторитетных книг и чувствую себя довольно уверенно. Что мне не хватает? Что бы вы сделали на моем месте? Марго Ф., Олбани, Джорджия

Марго в интересном затруднительном положении. Я предполагаю, что это финансовая проблема, из-за которой она пытается урезать свой общий бюджет. Я могу понять, что. Я также могу понять, как развивается чувство бравады после просмотра онлайн-видео, которые, скорее всего, рассказывают вам только часть истории.

За последние несколько месяцев я подключил провода к множеству домов, включая новый дом моей дочери в Даунисте, штат Мэн.Важно понимать, что на самом деле установка гвоздей и кабелей не требует чрезмерных физических усилий. Задача состоит в том, чтобы выполнить работу так, чтобы она соответствовала или превышала комплексного национального электрического кодекса (NEC), разработанного Национальной ассоциацией противопожарной защиты. Эта книга представляет собой собрание с трудом заработанных стандартов безопасности, за которые многие отдали свою жизнь, чтобы мы с вами могли воспользоваться преимуществами электроэнергии.

Кодовая книга NEC обновляется каждые три года.Следующее издание должно появиться в 2020 году. НАЖМИТЕ или НАЖМИТЕ ЗДЕСЬ, чтобы заказать копию сейчас.

Я не знаю, видел ли я когда-либо новость, где человек утонул в своем доме из-за протечки трубы, но копайтесь в национальных новостях каждую неделю, и вы найдете истории о детях, людях и других людях. домашние животные, погибшие от пожаров, связаны с проблемами с электричеством. Вы должны понимать, что если вы решили проложить электрический провод, вы действительно играете с огнем.

Тем не менее, я не хочу отговаривать вас от попытки.Другой ключевой момент заключается в том, что каждый мастер-электрик начинал свой первый день работы, не зная, какого цвета гайку и когда использовать. Марго, как и вы, может успешно и безопасно установить электропроводку в жилом проекте, воспользовавшись разумными советами, помощью электрика и большой долей здравого смысла.

Провод и проводники какого сечения требуются?

Я мог часами писать обо всех мелких нюансах, связанных с электропроводкой в жилых помещениях.Прежде всего, давайте поговорим о размере проводов в кабелях. Катушка кабеля — это то, что вы видите в домашнем центре, а здесь, в США, она обычно содержит два изолированных провода и неизолированный медный провод заземления.

NEC требует, чтобы определенные цепи в доме были запитаны проводами, которые могут выдерживать максимальную силу тока. Например, цепи кухонной столешницы должны выдерживать ток 20 ампер. Электрическая сушилка для белья почти всегда требует кабеля на 30 ампер.Вашей электрической плите / духовке может потребоваться 40 или 50 ампер. NEC позволяет во многих обычных розетках в доме иметь ток 15 ампер.

Нельзя смешивать и подбирать размеры проводов в цепях. Все провода / кабели в конкретной цепи, защищенной автоматическим выключателем, должны соответствовать номинальным характеристикам выключателя. Вы еще не запутались? Я думаю, вы понимаете, к чему все идет.

Это та же коробка, что вы видите выше, но раньше она была покрыта гипсокартоном. Обратите внимание на желтые кабели. Все они рассчитаны на 20 ампер, так как содержат провода 12-го калибра.Обратите внимание на все красные проводники трехпозиционных переключателей. Авторские права 2019 Тим Картер

В игру вступают вещи, о которых вы даже не подозреваете. Расположение просверленных отверстий в стойках стен и перекрытиях пола имеет решающее значение. NEC обсуждает это, и вы не хотите, чтобы шурупы для гипсокартона или гвозди для отделки гвоздей пробивали ваши кабели. Также важно количество кабелей, которые можно уложить друг на друга при прибивании к деревянной стойке!

Вы должны понимать, сколько проводов или отдельных проводов может быть внутри определенных ящиков.NEC обсуждает объем коробок в кубических дюймах и связывает его с количеством и размером проводников. На некоторых современных коробках указано максимальное количество. Голова еще кружится? Нам еще многое предстоит обсудить!

Подключение 3-х и 4-х позиционных переключателей несложно, но нужно понимать, как все это работает. Несколько лет назад я записал два отдельных видео, показывающих, как подключить каждый переключатель, и они есть на моем веб-сайте Ask the Builder. Фактически, вот они!

Я предпочитаю использовать специальный кабель, называемый трехпроводным, между этими переключателями.Этот кабель содержит дополнительный провод с красной изоляцией. Посмотрев мои видео, вы поймете, почему этот специальный кабель с дополнительным проводником так полезен.

Вам необходимо полностью понимать различные автоматические выключатели, которые сейчас требуются NEC. Я хорошо помню много лет назад, когда в код впервые был включен прерыватель цепи замыкания на землю (GFCI). Вы не только обязаны использовать их в определенных влажных местах, но и для NEC теперь требуется дополнительный прерыватель цепи от дугового замыкания (AFCI) во многих других цепях.

Вот мой совет. Я бы серьезно рассмотрел вопрос о найме электрика, который позволит вам выполнять множество рутинных работ, таких как заклепка коробок, прокладка кабелей между ними и даже возможность подключения многих выключателей и розеток после того, как гипсокартон будет вверх. Но позвольте электрику выполнять все действительно сложные аспекты, которые возникают только с многолетним опытом.

Не забывайте, есть особый способ зачистки проводов и накручивания петель на винты на розетках и выключателях.Запутайтесь, и вы, скорее всего, станете мрачной статистикой.

Этой колонкой поделились 31000 подписчиков, которые читали мой информационный бюллетень AsktheBuilder от 3 ноября 2019 года.

Столбец 1326

Модернизация домашней электропроводки

| Факты о восстановлении электропроводки

Свет загорается при нажатии переключателя, телевизор работает, а в холодильнике продукты остаются холодными. Значит, с электропроводкой должно быть все в порядке? Не обязательно. Могут быть моменты, особенно если вашему дому более 40 лет, когда вам нужно обновить электрическую проводку в целях безопасности или потому, что существующая проводка больше не соответствует потребностям вашей семьи в электроэнергии.

Ремонт электропроводки может быть грязным и дорогостоящим делом, но с небольшим предварительным планированием вы можете свести к минимуму сбои и даже превратить работу в возможность добавить функции, которые повысят ценность вашего дома.

Проблемы безопасности со старой схемой подключения

Неисправная проводка является основной причиной пожаров в жилых домах, согласно исследованию, проведенному в 2009 году Национальной ассоциацией пожарной безопасности. И чем старше ваш дом, тем больше вероятность того, что проводка устарела или небезопасна.

Старая проводка — даже проводка с ручкой и трубкой, которая датируется началом 20 века — по своей сути не опасна, но, если вы не были рядом, когда дом был построен, вы не можете быть уверены, что электрическая система соответствует нормам. Кроме того, со временем могут ухудшиться такие материалы, как изоляция проводов.

Самые популярные советы по уходу за домом

17 вещей, которые нельзя делать с вашим домом

Сохраните винтажные обои, но модернизируйте этот ретро-термостат, отнимающий время и деньги, до программируемого.

Вы только думаете, что это правда: 10 мифов, которые стоят вам времени и денег

Сохраните свои деньги для более важных вещей, например, для ипотеки.

5 хитростей, чтобы ваши трубы не взорвались этой зимой

Даже если вы думаете, что они уже начали мерзнуть.

Определите 9 проблем с этим домом (советы новым домовладельцам)

Признаки того, что вы плохо разбираетесь в обслуживании домовладельцев, например, припарковались на траве.

12 вопросов, которые вы хотели бы задать перед переездом

Избегайте сожалений, зная, какие вопросы задать РИЭЛТОРУ® или владельцу, прежде чем переехать в новый дом.

Если вы не знаете, когда ваша проводка проверялась в последний раз, стоит заплатить лицензированному электрику, чтобы он ее осмотрел, особенно если у вас есть один из этих предупреждающих знаков:

Автоматические выключатели или предохранители, которые срабатывают повторно
Ощущение покалывания при прикосновении к прибору
Мерцающий или затемняющий свет
Постоянный запах гари из комнаты или прибора
Теплые, обесцвеченные или искрящие выходы
Двухконтактные незаземленные розетки по всему дому
Отсутствуют розетки прерывателя цепи замыкания на землю (GFCI) на кухнях, в банях и других помещениях, подверженных воздействию влаги.

Еще одна причина рассмотреть вопрос о модернизации заключается в том, что некоторые операторы отказываются страховать дома со старой электропроводкой или взимают с владельцев более высокие страховые взносы.

Связано: Страхование домовладельцев: время для ежегодного осмотра

Будьте внимательны к алюминиевой проводке

Вместо стандартного медного провода во многих домах, построенных в 1960-х и начале 1970-х годов, есть алюминиевая проводка, которая считается угрозой безопасности. «Соединения алюминиевой проводки со временем ослабляются», — говорит Грег Флетчер, старший электрик, педагог и автор нескольких книг по электромонтажу. «Это может вызвать перегрев и, возможно, возгорание розеток при подключении к ним электроприборов.«Осмотр может определить, безопасно ли оставлять проводку на месте. Иногда добавление медных соединителей, называемых косичками, в розетки и автоматические выключатели может решить потенциальные проблемы.

Когда вам нужно больше мощности

Шестьдесят ампер раньше были стандартом для бытовой электросети. Сегодня в домах часто требуется 200 ампер для работы кондиционеров, телевизоров с плоским экраном, компьютерного оборудования и всех других устройств, о которых наши родители, бабушки и дедушки даже не догадывались.

Недостаточная мощность — это не просто неудобство; это может повредить чувствительную электронику. «Эти устройства очень тяжело переносят падение напряжения», — говорит строитель из Сан-Франциско Боб Хаузер. Даже при достаточной мощности вам может потребоваться добавить розетки, чтобы не полагаться на удлинители и удлинители, неудобства и потенциальную угрозу безопасности.

Приготовьтесь открыть свои стены — и ваш кошелек

Модернизация электропроводки — это большая работа по одной простой причине: все провода проложены за стенами. Каждый дом индивидуален, и цены варьируются в зависимости от рынка, но для ремонта всего дома вы легко получите счет в несколько тысяч долларов.Подавляющее большинство этого труда приходится на то, чтобы добраться до проводов, проложить новые, подключить их к каждому выключателю и розетке, закрыть дыры и навести порядок.

Проще всего заняться этой работой во время более крупного проекта реконструкции, такого как переделка кухни или строительство пристройки, когда подрядчики все равно пробивают дыры в стенах. Это ускоряет процесс, который может занять от пяти дней до двух недель для всего дома, по словам Лэнсдейла, штат Пенсильвания, электрического подрядчика Уэса Карвера.

Однако, в зависимости от обстоятельств, вам может не понадобиться перепайка проводов сверху вниз. Примеры: когда вам нужно добавить цепи для запуска нового устройства или питания дополнительного оборудования, такого как бассейн. В таких ситуациях можно сократить расходы и перерывы.

Планируйте будущие потребности в электроэнергии

Если вы собираетесь потратить деньги и вырезать дыры в стенах, то с таким же успехом можно проложить все провода, какие только сможете. Таким образом, вы будете готовы к любым возможным потребностям в электроэнергии в будущем.«Есть вещи, которые можно купить и подключить к розетке через 10 или 20 лет, но они еще даже не изобретены», — говорит Флетчер.

Одно разумное вложение — структурированная проводка. Это прочные кабели для передачи данных, которые обеспечивают доступ к новейшим функциям телевизоров, стереооборудования, компьютеров, игровых консолей, телефонов, систем безопасности — даже для дистанционного управления домашними системами, такими как отопление и освещение, через Интернет. В то время как стандартная модернизация электрооборудования по существу поддерживает ценность вашего дома, добавление структурированной проводки может ее повысить.Согласно исследованию 2009 года, проведенному Ассоциацией бытовой электроники и Исследовательским центром Национальной ассоциации строителей жилья, почти 50% домов, построенных в 2008 году, имели структурированную проводку, что является верным признаком ее растущей ценности для домовладельцев.

Вот контрольный список вопросов, который поможет вам определить, нужно ли вам обновить проводку.

Как заменить проводку в старом доме | Руководства по дому

Чарльз У. Сент-Клер Обновлено 9 декабря 2018 г.

Замена электропроводки — это часть того, чтобы сделать старый дом более безопасным, современным и более пригодным для жизни.Подход, который вы выберете, будет зависеть от вашего бюджета, вашей способности получить доступ к стенам, чердаку и лазейке, а также от допустимого уровня сноса. Такой ремонт легче сделать в недавно приобретенном доме, чем в хорошо обжитом. Не пытайтесь заменить свою проводку, если у вас нет опыта в области электромонтажных работ.

Разрешения и коды

Для ремонта дома потребуется разрешение местного строительного отдела. Домовладельцам разрешено делать ремонт электрики в собственном доме, но работа должна быть проверена.Возможно, вы захотите нанять электрика, который проконсультирует и поможет вам в планировании и обнаружении, поскольку понимание проводки старой конструкции требует большого опыта и знаний.

Доступ к стенам

Первым шагом при замене проводки является определение степени доступа к стенам. Если ваш дом недавно приобретен, перед тем, как красить или переехать, запланируйте проделать в стенах множество отверстий, чтобы облегчить прокладку нового кабеля. Если в вашем доме живут люди или вы не хотите причинять серьезные неудобства, задача займет гораздо больше времени, а ваши возможности будут ограничены. Возможно, вам придется оставить нетронутой проводку в стенах и заменить кабель только на чердаке или в подполье.

Новые места для кабелей

Большая часть нового кабеля, скорее всего, будет проложена через чердак и пространство для обхода, прежде чем он войдет в стены. Место прокладки кабеля зависит от вашей способности получить доступ к помещению, но обычно розетки подключаются снизу, а проводка для освещения — сверху. Будьте осторожны с такими опасностями, как асбест и изоляция из стекловолокна, а также со старой проводкой.Перед сверлением новых отверстий и прорезанием стен убедитесь, что питание отключено.

Ремонт розетки

Чтобы заменить проводку, питающую розетку, необходимо удалить старую розетку. Старый кабель можно будет протянуть обратно через отверстие, в котором он проложен. Однако, если он прикреплен скобами, это не вариант. Вам нужно будет просверлить новое отверстие для нового кабеля.

Сверление новых отверстий

Если вы подключаете розетку или выключатель света и не можете повторно использовать отверстие старого кабеля, необходимо новое отверстие.Хотя для этого требуется изрядное количество навыков, новые отверстия можно просверлить изнутри комнаты с помощью гибкого сверла. В качестве альтернативы необходимо пройти в лазарет или на чердак и просверлить деревянную пластину. Поиск отверстия требует тщательного измерения. Сначала просверлите отверстие диаметром 1/8 дюйма, чтобы убедиться, что вы не собираетесь просверливать отверстие в полу или в стойке.

Определение количества цепей

Часто старая проводка не обеспечивает достаточного количества цепей для энергопотребления современных приборов, освещения и техники.Перед тем, как начать прокладку кабеля, вы должны спланировать свои схемы в соответствии с правилами Национального электротехнического кодекса или NEC. NEC дает рекомендации, которые необходимо соблюдать, особенно для таких помещений, как кухня и ванная комната. Изучите электрические схемы жилья, чтобы спланировать вашу планировку, или наймите электрика в качестве консультанта.

Замена обслуживающего оборудования

Помимо замены проводки, вам также следует подумать о замене вашего электрического оборудования, включая главную панель и все вспомогательные панели.Это может быть необходимо, если на вашей старой панели недостаточно места для добавленных цепей. Кроме того, это может быть целесообразно, если ваша старая панель находится в плохом состоянии или у вас есть предохранители вместо автоматических выключателей. Если вы модернизируете панель, вам, скорее всего, придется заменить провода, питающие дом. Эту работу лучше оставить профессиональному электрику.

Руководство домовладельца по ремонту дома

Установка в доме устаревшей или малоразмерной системы электропроводки обеспечит безопасность, предотвратит неприятности, такие как мерцание света, и даже сэкономит деньги на счетах за электричество.Однако переналадка — серьезное мероприятие, требующее планирования и терпения.

Разберитесь в своих потребностях

Ремонт обычно включает в себя больше, чем просто замену старого провода. Если ваша электрическая панель (блок выключателя) имеет меньший размер, замена ее на более крупную позволит вам использовать больше электроники и приборов одновременно.

До 1965 года многие дома были построены с панелями на 60 А, которых было достаточно для того времени, когда семьи использовали меньше электроэнергии.Даже если вы чувствуете, что можете обойтись этим многим, скорее всего, вам нужно будет обновить свои услуги, чтобы иметь право на страхование домовладельца. Панель на 60 А небезопасна по своей сути при правильном использовании, и даже сегодня ее достаточно для очень небольшого дома. Однако в домах более типичных размеров современные пользователи склонны перегружать эти панели, что создает опасность возгорания.

Почти все современные дома построены с панелями на 100, 150 или 200 ампер. Самыми распространенными электрическими панелями являются модели на 100 и 200 ампер.Панели на 100 А достаточно для большинства домов площадью 3000 кв. Футов или меньше. Если у вас большой дом или вы используете энергоемкие приборы, такие как электрический водонагреватель или гидромассажная ванна, обычно более рентабельно выбрать панель на 200 ампер.

С другой стороны, если в вашем доме проводка была проведена в 1980-х годах или позже, скорее всего, потребуется всего несколько обновлений, чтобы заменить изношенную или поврежденную проводку и приспособления.

Вы также можете заменить старые розетки, осветительные приборы и выключатели.Старые круглые выключатели и розетки, установленные в плинтусе без плинтуса, из соображений безопасности следует модернизировать. То, что вы можете установить, зависит от требований к существующей розетке или приспособлению, поэтому убедитесь, что вы знаете, прежде чем покупать замену. Рассмотрите современные варианты, такие как розетки с USB-портами, и альтернативы, такие как кнопочные выключатели света вместо тумблеров.

Сделай сам или найми профессионала?

Если вы являетесь преданным мастером DIY, вы можете подумать о том, чтобы самостоятельно выполнить перемонтаж.Вы сэкономите деньги, но потратите несколько недель на грязную работу, связанную с резкой, сверлением, прокладкой проводов и заделкой отверстий. Сначала ознакомьтесь с местными электротехническими правилами и разрешениями. Затем создайте подробную карту цепей, которые вы хотите перемонтировать или установить вместе с розетками, переключателями и другими электрическими элементами, которые вам нужны.

Прежде чем приступить к делу, попросите сертифицированного электрика осмотреть существующую проводку на предмет признаков, что работа может быть более сложной или опасной, чем вы ожидали. Попросите их просмотреть вашу новую схему электропроводки на предмет возможных проблем.Готовая работа по замене проводки своими руками должна пройти проверку лицензированным электриком. Перед тем, как начать свой проект, найдите электрика, который захочет провести эту проверку. Не все электрики проводят проверки работ, которые не устанавливали сами.

Ремонт электропроводки своими руками начинается с подготовки дома: убирают мебель или перемещают ее в центр комнаты и накрывают тканью, а затем поднимают ковры и половицы. Далее снимаем старую проводку. Если удаление нецелесообразно, вы можете вместо этого перерезать провода, чтобы отключить их.После этого можно устанавливать новую проводку. Это означает как замену проводки, так и проводку для новых розеток или других приспособлений. Если вам нужно просверлить новые отверстия, будьте осторожны, чтобы не задеть провода или трубы внутри стен.

Когда вы закончите, проверьте цепи. Если все они работают правильно, вы можете подключить каждый к автоматическому выключателю на вашей электрической панели и пометить каждый прерыватель названием его цепи. В завершение вызовите электрика для проверки, прежде чем закрывать точки доступа к проводке.

Создайте свой план

Если вы собираетесь самостоятельно выполнять переподключение, вам нужно будет спланировать, что вы хотите, и как это будет установлено. Если вы решили нанять электрика, ваша задача — спланировать то, что вы хотите, а не решить, как это установить. Оставьте работу над схемотехникой профессионалам.

Начните с перечисления приборов и электроники, которые у вас есть в настоящее время, и тех, которые вы хотите обновить или добавить в течение следующих 25 лет. Большинство домов ремонтируют только раз в два десятилетия.Когда вы планируете заранее, ваш электрик может учесть будущие приборы в вашем проекте изменения проводки. Рассмотрим такие особенности, как:

Отопление, вентиляция и кондиционирование (HVAC)
Освещение и потолочные вентиляторы
Водонагреватель
Стиральная машина и сушилка
Кухонная техника, включая холодильник, духовку, микроволновую печь, посудомоечную машину и морозильную камеру
Для дома офисная электроника, такая как компьютеры и центры зарядки устройств
Развлекательные системы, включая телевизор и стереосистему
Гидромассажная ванна, спа, сауна или бассейн
Электроника для хобби, такая как гитарный усилитель, электроинструменты или швейная машина
Вспомогательные устройства для передвижения, такие как подъемники для инвалидных колясок, лестничные подъемники и вспомогательные кресла.
Более крупные различные функции, такие как полотенцесушители или моторизованная беговая дорожка.

. Как только вы определитесь, чего хотите, сделайте простой чертеж вашего дома, включающий в себя основные бытовые приборы, электроника, освещение, выключатели и розетки.Визуальное представление помогает электрику понять вашу цель, что, в свою очередь, помогает спланировать электрические схемы вашего дома.

Просмотрите чертеж вместе со своим электриком. Они могут предложить изменения из соображений практичности, безопасности или стоимости. Прежде чем электрик приступит к работе, убедитесь, что вам действительно нравится план. После начала работы просьба об изменениях увеличивает время и стоимость работы. То, что вам кажется простым изменением, на самом деле может потребовать сложной проводки.

Установите бюджет

Прежде чем вы начнете искать электрика, определите бюджет для своего проекта по ремонту электропроводки. Стоимость перенастройки во многом зависит от размера вашего дома и от того, сколько вы хотите перемонтировать. Если у вас ограниченный бюджет, подумайте о том, чтобы менять проводку в доме, комнату за комнатой или секцию за секцией, если позволяет ваш бюджет.

Самостоятельное выполнение некоторых подготовительных и очистных работ также может снизить затраты. Если вы хотите переставить мебель, натянуть ковры, расчистить чердак и, возможно, даже поискать в стенах электропроводку и розетки, есть большая вероятность, что ваш электрик вычтет стоимость этой работы из вашей общей суммы.

Однако

Материалы — не то место, где можно сократить расходы. Дешевые материалы снизят стоимость работы, но не стоит дешеветь систему, которая, как вы ожидаете, будет работать безопасно и эффективно в течение 25 лет. Спросите о типах материалов, которые использует ваш электрик, и проведите собственное исследование, чтобы убедиться, что качество соответствует вашим ожиданиям.

Найдите квалифицированного подрядчика по электротехнике

Ремонт электромонтажных работ — это не то, что нужно оставлять местным неподготовленным мастерам.Чтобы найти квалифицированного электрика, сначала спросите о рекомендациях. Если вы не можете получить какие-либо личные рекомендации, обратитесь за советом к строительным торговцам или профессиональным ассоциациям. Как только у вас будет хотя бы три названия компании, свяжитесь с каждой из них, чтобы обсудить их опыт ремонта таких домов, как ваш.

Проверить лицензию электриков. Найдите компанию, в которой есть хотя бы один мастер-электрик, имеющий как лицензию мастера-электрика, так и лицензию подрядчика по электрике.Лицензия мастера-электрика — это профессиональная лицензия, а лицензия подрядчика по электрике — это бизнес-лицензия. Только мастер-электрик может иметь лицензию подрядчика по электротехнике. Также убедитесь, что подрядчик застрахован от общей ответственности.

Убедитесь, что этот электрик действительно работает в компании. Некоторые электрики позволяют компаниям использовать свои учетные данные, даже если они там не работают.

Будьте готовы к сбоям

Ремонт электромонтажных работ — одна из самых разрушительных работ по ремонту дома.Поскольку провода проходят по всему дому, доступ к ним часто означает подъем ковров и половиц, а также открытие стен и потолков. Ваш подрядчик не сможет сказать вам точно, сколько времени займет работа, пока он не оценит вашу существующую систему электропроводки и ваш новый план.

Ремонтные работы выполняются в два этапа:

Первый этап — Замена кабельной разводки, электропроводки, схем и монтажных коробок.

Второй этап — Установка лицевых панелей на розетки и выключатели и установка осветительных приборов.На этом этапе все подключается и идет «вживую».

Это означает, что даже ремонт нескольких комнат обычно занимает два или три дня. Для дома с тремя-пятью спальнями работа может занять до недели. Если вам нужны какие-либо специальные функции, такие как утопленное верхнее освещение, это продлит время. Просьба об изменениях в вашем первоначальном плане, таких как установка розетки в другом месте, также увеличивает время. Более того, всегда есть шанс, что ваш электрик столкнется с проблемой, которую он не мог предвидеть, начиная работу.

У вас не будет электричества в это время, что, скорее всего, означает отсутствие света, кондиционера, кухонной плиты или телевизора, среди прочего. Для вашего удобства подумайте о том, чтобы остаться в другом месте, пока идет работа.

Если вы решите остаться в своем доме, поговорите со своим подрядчиком, чтобы узнать, что будет сделано в каком районе и в какое время. Они должны быть в состоянии предоставить вам место, где вы не будете мешать друг другу. Они могли бы работать комнату за комнатой и позволить вам держать электричество в определенных комнатах, но это может растянуть работу на несколько недель.

Ремонт вашего дома может показаться хлопотным во время работы, но в результате вы получите более безопасный и приятный дом. Найдите время, чтобы спланировать, что вы хотите от своей электрической системы, и обсудите свои идеи с электриком. Если работа хорошо спланирована и выполняется квалифицированными рабочими, ваша новая система электропроводки будет надежно служить вам в течение следующих нескольких десятилетий.

Связанные

Электрооборудование DIY How to Projects, включая советы по подключению и освещению

Главная> Поиск проектов DIY по типу торговли> Полное руководство по домашнему электричеству, включая проводку и схемы, переключатели и розетки, а также освещение

Этот раздел содержит ссылки на все из наших электрических проектов DIY как для проектов, которые включают широкий спектр предметов, охватывающих такие предметы, как проводка и схемы, выключатели и розетки, освещение и бытовые приборы общего назначения. Просмотрите список ниже и щелкните выбранную ссылку, чтобы просмотреть информацию о проекте.

Просмотр списка Grid View

Стационарные бытовые приборы — Узнайте, как установить и отремонтировать различные стационарные бытовые приборы, включая электрические плиты и душевые, телевизионные антенны и системы безопасности
Освещение — Освещение своими руками, помощь в проектах, советы и информация о диммерах выключатели, освещение ванных комнат, наружное и кухонное освещение, схемы освещения и сопутствующие предметы
Выключатели и розетки — Электротехнические проекты DIY с упором на переключатели и розетки, включая диммерные переключатели, тросовые переключатели, электрические вилки и многие другие проекты DIY по электрике
Электропроводка и схемы — помощь своими руками и проекты, охватывающие все аспекты домашней электропроводки и схем, включая распределительные коробки, блоки потребителей, кольцевые сети, радиальные цепи и многое другое

На следующих страницах вы познакомитесь с безопасным использованием электричество и электроприборы, кабели, провода, розетки, розетки чешется вместе со многими видами огней и связанными с ними выключателями и цепями.

Схема подключения потолочной розетки

Важно помнить, что часть P строительных норм запрещает использование самодельной электрики во многих случаях и, конечно, в ванной и на кухне. Более подробная информация о Части P доступна на наших страницах и по этой ссылке на Национальный инспекционный совет по контрактам на электромонтаж (NICEIC UK)

Электричество опасно, но при соблюдении разумных правил специалисты по улучшению дома могут многое сделать сами. На этих страницах рассказывается о замене осветительной арматуры, а также о добавлении выключателя света или ответвительной розетки.Также показаны инструкции по двухстороннему освещению и мы расскажем, как добавить розетку к стене из гипсокартона.

Мы покажем вам, как вырезать углубления для кабелей, как использовать кабели и как затем заполнять углубления.

Покрывается низковольтное освещение, наружное и садовое освещение. У нас есть разделы о блоках потребителей и блоках предохранителей, а также информация о ваших счетчиках электроэнергии, энергосбережении, о том, как подключать вилки и розетки и даже о том, как вставлять резиновые втулки.

Мы поговорим о радиальных цепях, а также о кольцевой сети и покажем вам, как рассчитать амперы, вольты и киловатты.Мы также покажем вам, как установить розетку для бритвы и электрический душ. Консультации по электричеству в DIY Doctor сосредоточены на безопасности, и если вы сомневаетесь в своих способностях или законах, касающихся электромонтажа, свяжитесь с нами, чтобы получить эксперта.

Как составить карту электрических цепей дома

Наличие карты электрических цепей дома может помочь вам определить источник проблемы.

Электричество движется по кругу. Он движется по «горячему» проводу к свету или розетке, подает энергию на устройство (называемое нагрузкой), а затем возвращается по «нейтральному» проводу (так называемый, потому что в нормальных условиях он поддерживается на уровне 0 вольт или что-то еще. называется потенциалом земли) к источнику.Этот полный путь представляет собой контур.

В домашней электропроводке цепь обычно обозначает группу огней или розеток, соединенных вдоль такого пути. Каждую цепь можно отследить от ее начала на сервисной панели или вспомогательной панели через различные розетки, приспособления и / или приборы и обратно.

Внутри панели обслуживания вы можете обнаружить, что электрик или предыдущий домовладелец записал, какие автоматические выключатели или предохранители контролируют цепи. Если на вашей панели нет такой ссылки, рекомендуется составить схему цепей, чтобы в случае необходимости вы могли быстро найти правильные автоматические выключатели или предохранители для отключения или сброса. Хотя следующие инструкции относятся к автоматическим выключателям, такая же процедура применяется к панелям, в которых используются предохранители.

Если автоматические выключатели еще не пронумерованы внутри электрического щита, пронумеруйте их. Составьте список, который можно повесить на внутренней стороне двери. Номера должны соответствовать каждому автоматическому выключателю. После каждого числа отметьте, какими устройствами управляет выключатель.

Для еще более тщательного составления карты вы можете набросать план этажа и делать на нем пометки, в которых указаны номера выключателей для каждого светильника и розетки по всему дому.(Еще один полезный совет: пометьте заднюю часть каждого переключателя и крышки розеток с номером автоматического выключателя. На схеме ниже показан типичный дом с двумя спальнями. Обратите внимание, что пунктирные линии указывают, какой переключатель управляет каким прибором; на них нет проводов. маршруты.)

Составление карты ваших цепей — это то, что вы должны делать при дневном свете с помощником. Имейте в виду, что в какой-то момент все электричество в вашем доме будет отключено, поэтому, когда вы закончите, вам придется сбросить часы, таймеры и т. Д. Чтобы упростить картографирование, помните, что розетки обычно находятся в цепях, отдельных от освещения, а основные приборы, такие как печи, микроволновые печи, стиральные машины, электрические сушилки и электрические печи, часто имеют выделенные цепи.Примечание. Если на вашей электрической панели есть старые автоматические выключатели, их включение и выключение может сломать их, а устаревшие автоматические выключатели будет трудно заменить.

1 На электрической панели отключите все автоматические выключатели. Отдельные автоматические выключатели ответвления управляют каждой цепью. © Дон Вандерворт, HomeTips

2 Сначала определите большие двойные (240 В) автоматические выключатели. Включите один. Определите, какие основные электроприборы он питает, включив каждый электроприбор (не забывайте такое оборудование, как печь и насос для бассейна), пока не найдете нужный. Повторите то же самое с другими крупными автоматическими выключателями и крупными приборами.

3 Попросите помощника подключить небольшую лампу (или любое небольшое электрическое устройство) к стандартной розетке в комнате. Включайте и выключайте прерыватели, пока не найдете тот, который включает устройство. Оставьте этот выключатель включенным, а ваш помощник включит устройство в другие розетки; отметьте все те, которые контролируются этим выключателем.

4 Повторите этот процесс, последовательно включая комнатное освещение, и обратите внимание на автоматический выключатель, который управляет каждым набором светильников.Mapping Home Electrical Circuits

О Доне Вандерворте

Дон Вандерворт накопил опыт более 30 лет, работая редактором по строительству Sunset Books, старшим редактором журнала Home Magazine, автором более 30 книг по благоустройству дома и автором бесчисленных статей. журнальные статьи. Он появлялся в течение 3 сезонов на телеканале HGTV «Исправление» и несколько лет был домашним экспертом MSN. Дон основал HomeTips в 1996 году. Подробнее о Don Vandervort

DIY Home Wiring — Parts / Tools Guide

Это руководство по частям разбито на три раздела.Первое — это то, что вам понадобится для прокладки проводки во время строительства. Во втором разделе рассказывается о том, что вам нужно для завершения работы. Последний раздел предназначен для прокладки проводов в существующем доме. Вам не обязательно нужно все в этом списке, и вы можете обнаружить, что некоторые из перечисленных здесь вещей (например, ручка) действительно очевидны. Тем не менее, я все равно перечислил их, потому что не иметь ручки в строящемся доме, который находится в 20 милях от вашего нынешнего дома, — это не весело.

Стульчик-стремянка

Есть много причин, по которым вам понадобится ступенька или стремянка, и ее легче носить с собой.Вам понадобится табурет для крепления проводов к балкам в подвале, рыболовные провода через потолок, установка проводов датчика движения высоко . .. Ступенька более полезна, чем лестница, потому что ее легче носить с собой.

Стремянка 6 или 8 футов

Иногда ступенька его не режет. Помните, что вы можете прокладывать провода над потолком. Потолочные динамики для первого этажа будут проходить по балкам второго этажа. Если у вас 9-футовые потолки, высота от первого до второго этажа фактически составляет 10 футов (с балками шириной 1 фут, поддерживающими второй этаж).

Аккумуляторная дрель

Вам понадобится дрель, чтобы проделать отверстия в шпильках и в полу для прокладки проводов. С сетевой дрелью вам не нужно беспокоиться о батареях, но вы не можете быть уверены, что в вашем доме даже будет электричество, когда вы его подключаете. Стеновые розетки не будут завершены, пока не будет закончен гипсокартон, поэтому в лучшем случае у вас может быть розетка для использования в подвале.

Сверла 1 «и 1/2»

Конечно, вам понадобятся биты в комплекте со сверлом.Бит 1/2 дюйма пропускает только пару проводов, и его будет недостаточно для всех ситуаций. Бит размером 1 дюйм будет работать почти (но не совсем) для всего. Лопаточные (плоские) сверла по дереву (вверху на рисунке) дешевле, когда требуется сверло большего размера, но они могут вызвать проблемы. Лопаточные коронки легче застревают, и они затрудняют сверление прямой линии, что может стать проблемой, если вы просверливаете несколько шпилек. Если вам нужно просверлить два отверстия диаметром 1 дюйм рядом друг с другом для прокладки толстого провода (например, кабеля DVI), лопаточная насадка не подойдет, потому что она всегда будет заклинивать.

Удлинитель

Вам понадобится энергия, если вы собираетесь заряжать батареи своей дрели. Также может потребоваться мощность для освещения. Если у вас есть рабочая розетка в подвале, возможно, подрядчики застройщика ею уже пользуются. Принесите удлинитель с несколькими розетками или удлинитель, чтобы у вас и подрядчиков было электричество. Вам также понадобятся очень длинные удлинители, если единственным источником питания является электрическая коробка в подвале, а вам нужно освещение на втором этаже.

Кабельная катушка

Катушка для кабеля облегчает натягивание проводов, чтобы они не запутались. Катушка для кабеля может быть такой же простой, как приподнятая штанга и вмещать несколько катушек кабеля. Я даже видел, как люди вбивают отвертку в шпильку и используют ее для катушки с кабелем. Важно отметить, что катушка с проволокой должна вращаться, когда вы протягиваете проволоку. Если вы просто снимете проволоку с верхней части катушки, она будет перекручиваться, и по ней будет очень трудно бежать.

Скобы для проволоки

Скобы из проволоки служат двум целям.Во-первых, они предотвращают случайное выдергивание проводов из электрической коробки. Во-вторых, они держат ваши провода аккуратными и плотно прилегающими к потолку в подвале.

Когтистый молот

Вам понадобится молоток для крепления электрических коробок к стойкам. Вы также можете использовать молоток, чтобы забить скобы для проволоки, если у вас нет скобозабивного пистолета. Молоток также можно использовать для удаления скоб. Его также можно использовать с долотом.

Проволочные стяжки

Застежки-молнии также помогут сохранить аккуратность проводов.Вы должны выбрать 12-дюймовый нейлоновый вариант. Если у вас слишком много проводов для скобы, вы можете использовать скобу, чтобы прикрепить стяжку к балке, а затем пропустить провода через стяжку.

Кусачки

Вам понадобится пара хороших кусачков, чтобы перерезать провода, и вы также можете использовать их для очистки стяжек.

Электрические коробки Кодекс вашего местного города может требовать или не требовать электрические коробки, если вы используете неэлектрический провод (например, провод динамика), но лучше всего, если вы используете их.Сначала убедитесь, что у вашего строителя все в порядке, потому что специалистам по гипсокартону придется вырезать отверстие для каждой коробки. Я предпочитаю голубые пластиковые электрические коробки. Их легко установить и пропустить через них, и они имеют выемки, указывающие, где их следует разместить на шпильке.

Убедитесь, что у вас есть план электропроводки и вы знаете, сколько ящиков с одной, двумя … Выполняя работы перед установкой гипсокартона, используйте электрические коробки New Work, которые устанавливаются непосредственно на стойку. Ящики низкого напряжения

Вы также можете рассмотреть коробку низкого напряжения вместо электрической коробки для проводов без питания.Сверьтесь с местными правилами, чтобы увидеть, приемлемо ли это. С этими коробками иногда легче работать, так как у них нет спинки. Я бы не стал использовать их на внешних стенах, потому что они не герметизируются, и через них может проходить холодный наружный воздух.

Т-образный квадрат / линейка

В разных городах могут быть особые требования, но обычно электрические коробки устанавливаются на высоте 12–16 дюймов над полом. Примечание. Существуют разные правила для подвалов, где может возникнуть проблема с затоплением. В моем доме коробки располагались ровно на высоте 12 дюймов от пола, и Измерять высоту коробки с помощью 12-дюймового квадрата намного проще, чем рулетку, так что возьмите с собой такую, если она у вас есть.В противном случае вы можете использовать рулетку и отметить спереди все места расположения электрических коробок. Убедитесь, что ваши электрические коробки имеют такую же высоту, что и электрические коробки строителя, иначе коробки будут выглядеть странно рядом друг с другом. Иногда электрики просто используют высоту своего молотка, чтобы убедиться, что все коробки имеют одинаковую высоту.

Пенопласт

Расширяющаяся пена (например, Great Stuff) используется для заполнения отверстий в электрических коробках, чтобы изолировать дом и предотвратить сквозняки.Убедитесь, что вы абсолютно уверены, что вы закончили электромонтаж коробки, прежде чем использовать пену. Убедитесь, что пенопласт, который вы получаете, можно использовать для проводки в электрических коробках. Пена может расширяться в 10 раз по сравнению с первоначальным размером, поэтому перед использованием пены в электрическом ящике вам следует проверить ее, чтобы ознакомиться с ней. Вы можете сохранить этот шаг, пока не закончите подключение.

Вспышка

Если вы закончите работать поздно ночью, вы захотите взять с собой фонарик.Флуоресцентный фонарик или хороший фонарь подойдут лучше, чем точечная вспышка.

Галогенная лампа

Если вы знаете, что у вас есть электричество в подвале, вы можете установить там галогенный свет. В подвале быстро темнеет без света, и именно там вы будете делать большую часть своей работы.

Sharpie and Pen

Не забудьте взять с собой ручку и маркер / метку. Используйте Sharpie для маркировки шпилек и наклеек. Ручка предназначена для заметок.

Этикетки Как только вы переедете, вам захочется узнать, куда идут все эти провода в вашем подвале. Я использую стандартные компьютерные ярлыки, чтобы указать, какой провод какой, используя буквенно-цифровой код. См. Примеры моих первого и второго проектов электромонтажа. Я также маркирую провода в электрической коробке, если их больше одного. Ноутбук

Используйте блокнот или буфер обмена, чтобы было легче делать заметки. Я пытался принести только бумагу, чтобы писать на ней, но в строящихся домах очень влажно, а бумага испорчена.Ноутбук лучше. Вы захотите записать информацию о каждой фотографии и расположении всех проводов, не используя электрические коробки.

Рулетка

Для любого провода, которого нет в электрической коробке (сигнализация, встроенный динамик, провода гаражных ворот …), вам придется копаться в гипсокартоне, чтобы найти его. Возьмите рулетку, чтобы зафиксировать расположение проводов относительно ближайшего угла. Запишите расположение провода, высоту от пола, а также укажите, на какой стороне шпильки находится провод.

Цифровая камера

Если у вас есть цифровая камера, используйте ее, чтобы делать снимки всего. Поскольку все комнаты без стен выглядят одинаково, вам также следует записать, в какой комнате и в каком направлении находится каждое изображение. Никогда не знаешь, когда эта информация будет полезна (и не только для проводки).

Отвертка

Если вы не можете использовать коготь молотка, вам может понадобиться отвертка с плоским жалом, чтобы удалить скобы для проволоки. Вам также понадобится отвертка, чтобы закрыть электрические коробки электрическими пластинами после установки гипсокартона.

Пустые электрические пластины

Строительные нормы вашего города, вероятно, потребуют, чтобы электрические плиты покрывали все электрические коробки, чтобы пройти электрическую проверку перед закрытием, даже если в этих коробках нет проводов, подводящих электричество. Я использовал дешевые глухие настенные тарелки, а затем заменил их со временем после закрытия. Вы также можете использовать подходящие настенные пластины и завершить все до закрытия, но тогда город может это увидеть, и это может повлиять на вашу окончательную оценку.Убедитесь, что ваши настенные пластины снабжены винтами, иначе вам придется покупать их отдельно.

Защитные очки

При использовании молотка, расширяющего пену, вы должны носить защитные очки.

Маска

Если вы работаете с изоляцией или строители устанавливают изоляцию, пока вы находитесь в доме, вам следует надеть маску.

Перчатки

Предупреждение на этикетке гласит, что при работе с расширяющейся пеной следует надевать перчатки.

Проволока И, конечно, вам понадобится провод. Создайте свой план подключения, чтобы узнать, сколько и какой провод вам нужен. Не забывайте считать вертикальное расстояние при измерении длины провода и всегда добавляйте дополнительные, чтобы убедиться, что у вас не закончится короткое расстояние. Не забудьте приобрести провод, рассчитанный на установку в стене на нескольких этажах. Пример слева — это структурированный провод, который объединяет коаксиальный кабель и кабель Интернет. Это стоит дороже, чем покупка отдельных проводов, но с этим легче иметь дело.Поиск шпильки

Если ваши провода не заканчиваются в электрической коробке (провода громкоговорителей), то вы, вероятно, просто прикрепили конец провода скобами между двумя шпильками. Используйте прибор для поиска стоек, чтобы убедиться, что вы знаете, где находятся стойки, прежде чем пробивать отверстия в стене или потолке. Вы же не хотите вырезать шаблон для динамика и обнаружить, что часть вашего отверстия находится над шпилькой.

Кусачки / Стрипперы

Для зачистки провода динамика или сетевого кабеля. В некоторых случаях можно также использовать лезвие бритвы.

Стриппер коаксиального кабеля Коаксиальный кабель необходимо зачистить определенным образом, который описан в разделе «Отделка». Это можно сделать с помощью обычных устройств для зачистки проводов, но это намного проще с помощью специального устройства для зачистки коаксиального кабеля. Коаксиальный Кримпер

Для коаксиального кабеля есть специальные обжимы. Вам следует искать тот, который поддерживает разъемы RG59 и RG6. Это также должен быть храповой инструмент, а это означает, что инструмент не откроется, пока вы не зажмете его достаточно сильно.

Обжимные клещи для RJ-45 / RJ-11

Вам также понадобятся специальные обжимные устройства для разъемов Cat-5e Data / Internet (называемых RJ45) и телефонных разъемов Cat3 (называемых RJ11).Примечание. Пробивные блоки и некоторые настенные пластины не требуют обжима разъема на конце кабеля, поэтому этот инструмент может не понадобиться. Вы можете найти один инструмент, который может работать с обоими типами кабелей.

Лицевые пластины Вы можете либо получить пустые лицевые панели и вставить разъемы, либо получить готовые лицевые панели с уже установленными разъемами. Из вашего плана электромонтажа определите, сколько пластин вам понадобится и сколько отверстий в каждой, а затем получите их оптом. Соединители для настенных панелей Совместите разъемы с настенными панелями, опять же, в соответствии с вашим планом электромонтажа.Концевые соединители Вам также понадобятся концевые разъемы RG6 (коаксиальный), RJ45 (Cat5e Data) и RJ11 (Cat3 Phone) для вашей монтажной панели. Микро отвертки

Для монтажа розеток и настенных панелей, а также для подключения сигнализации.

Монтажная панель Как вы можете видеть из моих примеров проектов, я избегаю использования готовых монтажных панелей. Вы можете купить один, если у вас нет подвала и ваши провода будут видны в комнате или туалете. Я обнаружил, что панели проводки не поддерживают большое количество проводов, которые я хочу проложить, и не стоят сотни долларов.Доска обрезная

Альтернативой монтажной панели является установка всего на плату. Теперь вы можете получить доски 2х4 дюйма, которые имеют правильный размер. Вы также можете использовать 2 x 4 дюйма, чтобы доска не крепилась непосредственно к бетонной стене. Таким образом, каждый раз, когда вы ввинчиваете доску, вы не попадаете в бетон.

Монтажные винты

Для подвала вам понадобятся шурупы или грузила по бетону и сверло по камню. Для установки гипсокартона вам потребуются крепления для гипсокартона или просверлите его прямо в стойку (предпочтительно).

Рыболовная лента

Бухта жесткой стали, используемая для протяжки проволоки через стены после установки гипсокартона. Сначала протяните ленту с рыбой через стену, прикрепите (скотчем) провод к концу, затем протяните рыбу обратно через стену.

Гибкое сверло

Эти гибкие сверла обычно имеют длину от 3 до 6 футов и позволяют просверливать несколько шпилек, балок или верхних / нижних стеновых пластин, и вам нужно только вырезать одно маленькое отверстие в гипсокартоне.Просто убедитесь, что вы смотрите, прежде чем сверлить.

Лента электрическая

Вам понадобится изолента, чтобы прикрепить провода к рыбной ленте.

Замочная пила для гипсокартона

Для вырезания отверстий в гипсокартоне под новые розетки или динамики.

Долото

Возможно, вам понадобится молоток и долото, чтобы проделать отверстия в стойках или балках, если вам нужно провести проволоку по стене или потолку.

Старые рабочие электрические коробки

Старые рабочие электрические коробки не прибивают непосредственно к шпильке.Вместо этого у них есть откидные створки, которые расширяются и защемляют гипсокартон после того, как вы вставите коробку в отверстие.

схема, расчет, разводка, прокладка, монтаж и замена электропроводки в квартире (видео)

Схема электропроводки в квартире панельного дома или новостройки: проектирование и расчет

Монтаж электропроводки в квартире (видео): как проложить домашнюю проводку своими руками?

Ремонт и замена электропроводки в панельном доме: в каких случаях провода нужно заменить?

Дополнительно о схемах и вариантах устройства проводки

Часть 1 Электропроводка в квартире своими руками пошаговая инструкция

Этап 1. Часть 1. Схема электропроводки квартиры.

Кому будет полезно данное руководство?

Что такое схема электропроводки квартиры и зачем она нужна?

Для чего нужна схема электропроводки помещения?

Пример выполнения электропроводки без схемы.

Схема электропроводки в частном доме своими руками.

Зачем необходимо делать схему электропроводки?

Как составить схему электропроводки в частном доме?

Как осуществлять монтаж электропроводки в доме?

Открытая электропроводка

Скрытая электропроводка

Проводка в квартире своими руками

Как правильно выбрать провода и устройства для защиты

Способы монтажа проводки в квартире

Как проводится скрытый монтаж проводки в квартире

Как выполняется замена проводки в квартире

Видео инструкция по монтажу проводки в квартире своими руками:

Электропроводка в газобетонном доме своими руками

Расчет мощности электропотребления и подбор кабеля

Однопроволочная или многопроволочная жила

Использование трансформаторов и стабилизаторов

Схемы подключения проводки

План электропроводки и разводки в доме

Скрытая и открытая проводка

Использование гофры

Монтаж распределительных коробок и розеток

Штробы под кабеля в газобеотне

Электропроводка в деревянном доме своими руками пошаговая инструкция

Проект электроснабжения дома

Выбор кабелей и аппаратуры

Способы размещения проводки

Ввод электропитания и вводного автомата

Заземление и испытание электропроводки

Электропроводка в доме своими руками

Содержание

Соберем инструменты для монтажа ↑

Расчет электропроводки ↑

Как разметить территорию ↑

Монтаж штепсельных розеток и выключателей ↑

Короба ответвительные, соединительные, установочные ↑

Установка распределительного щита ↑

Электропроводка своими руками — возможно, но с ассистентом

Провод и проводники какого сечения требуются?

| Факты о восстановлении электропроводки

Проблемы безопасности со старой схемой подключения

Самые популярные советы по уходу за домом

17 вещей, которые нельзя делать с вашим домом

Вы только думаете, что это правда: 10 мифов, которые стоят вам времени и денег

5 хитростей, чтобы ваши трубы не взорвались этой зимой

Определите 9 проблем с этим домом (советы новым домовладельцам)

12 вопросов, которые вы хотели бы задать перед переездом

Популярные чтения

Простое 5-шаговое руководство по покраске бетона

11 опасных деревьев, которые нельзя сажать во дворе

Почему Fake Grass набирает популярность

Будьте внимательны к алюминиевой проводке

Когда вам нужно больше мощности

Приготовьтесь открыть свои стены — и ваш кошелек

Планируйте будущие потребности в электроэнергии

Как заменить проводку в старом доме | Руководства по дому

Разрешения и коды

Доступ к стенам

Новые места для кабелей

Ремонт розетки

Сверление новых отверстий

Определение количества цепей

Замена обслуживающего оборудования

Руководство домовладельца по ремонту дома

Разберитесь в своих потребностях

Сделай сам или найми профессионала?

Создайте свой план

Установите бюджет

Найдите квалифицированного подрядчика по электротехнике

Будьте готовы к сбоям
