Проводка по потолку в квартире своими руками: прокладка кабеля, проводка в квартире под натяжным потолком, разводка света в гофре, крепление проводов, чем и как крепить электропроводку к потолку

прокладка кабеля, проводка в квартире под натяжным потолком, разводка света в гофре, крепление проводов, чем и как крепить электропроводку к потолку

Содержание:

Как правильно выбрать способ укладки коммуникаций
Устройство разводки
Укладка электрики до приборов освещения по внутренним пустотам плит перекрытия
Разводка проводов открытого типа
Укладка проводов в штробы
Монтаж кабеля в гибкие рукава
Видео

Укладка электрики по потолку имеет несколько преимуществ, среди которых можно выделить экономию довольно дорогого кабеля. Это объясняется тем, что коммуникации укладываются по самому короткому пути. Также расположение электрики на поверхности потолка позволяет защитить провода от различных механических повреждений, тем самым продлевая срок эксплуатации. Помимо этого потолок является местом расположения приборов освещения, питание которых обеспечивается наличием электрического кабеля.

Для эффективного и безопасного размещения проводки на потолке знать способы укладки электрики, а также правила, по которым определяется качество выполненных работ.

Как правильно выбрать способ укладки коммуникаций

Способ разводки электрики по потолку определяется по следующим параметрам:

• Тип строения. Здесь речь идет об эксплуатационном назначении объекта, специфике используемых материалов для строительства и других параметров.
• Место, где располагается главный распределительный щит или распределительный ящик.
• Расположение оборудования, к которому требуется провести проводку.
• Используемый кабель, в частности его марка и проектное сечение.

Монтажные работы по укладке силовой и слаботочной проводки выполняются по следующим типам потолка:

• Железобетонные плиты перекрытия.
• Открытые перекрытия из дерева.
• Оштукатуренная деревянная поверхность.

Для каждой разновидности потолка характерно наличие своих особенностей.

Многих мастеров интересует вопрос, что лучше, прокладка кабеля по потолку или на полу. В этом случае можно рассматривать степень удобства выполнения монтажных работ. К примеру, потолочная поверхность уже подготовлена к финишной отделке, а пол еще ждет своего времени. Конечно, разумнее будет закладка коммуникаций в бетонную стяжку пола. Однако, следует учитывать отрицательные стороны расположения проводки на полу. Во-первых, в такой ситуации возрастает нежелательная нагрузка на кабель. Во-вторых, грызуны очень часто повреждают проводку, в результате может произойти короткое замыкание и даже пожар. Читайте также: «Как рассчитать стяжку пола – сколько материалов нужно».

Перечисленные моменты позволяют сделать вывод: при острой необходимости прокладки кабеля по полу нужно использовать трубки, устойчивые к деформации и повреждениям.

Устройство разводки

Различают два типа расположения электрики:

• Скрытая проводка в квартире по потолку предполагает заведение кабеля в полость перекрытия или его закладка в защитные конструкции. Другими словами при монтаже таким способом необходимо использовать специальные трубы, гибкие металлические рукава, короба. Кроме того провода и кабель заливать в бетонных строительных конструкциях в процессе их изготовления, а также размещать в замкнутых каналах и пустотах плит перекрытия.
• Наружная проводка предусматривает крепление коммуникаций на внешней поверхности перекрытия. Другими словами при открытом способе провода можно закреплять на стенах, потолках и других элементах конструкции. Наружная проводка также может быть помещена в трубы, короба, гибкие гофрированные рукава из тонкостенного металла или полипропилена. Кабель можно проложить в электротехнических плинтусах и наличниках, с использованием струн, тросов или свободной подвеской.

Монтаж скрытой проводки выполняется следующими способами:

• Применение монтажных скоб или изоляторов.
• Использование пластиковых или металлизированных гибких рукавов.
• Заведение в тонкостенные стальные трубы.
• Укладка электротехнические пластиковые трубы.
• Использование специальных коробов.

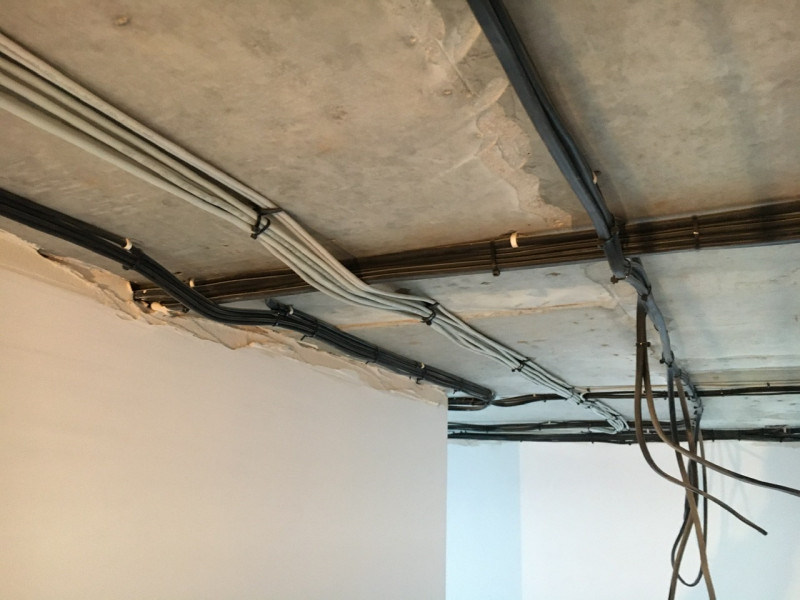

Монтаж скрытой проводки электрики под натяжной потолок может выполнять только квалифицированный специалист, который обладает знаниями и навыком проведения проводов по пустотам внутри плит перекрытия.

При самостоятельной укладке кабеля внутри плиты можно воспользоваться несколькими способами.

Укладка электрики до приборов освещения по внутренним пустотам плит перекрытия

Такой способ разводки коммуникаций используется при монтаже электропроводки в новых домах, готовящихся к сдаче в эксплуатацию. Проектная документация в этом случае содержит соответствующие отметки, поэтому при необходимости можно легко определить расположение проводов.

Чтобы своими руками подвести проводку для светильников натяжного потолка, достаточно приготовить набор необходимых инструментов и воспользоваться определенной инструкцией.

Из инструментов понадобится следующее:

• Перфоратор с буром, соответствующим диаметру крепежей.
• Молоток.
• Шнур или веревка для разметки.
• Крепежные элементы для осветительных приборов.
• Шурупы с пластиковыми уплотнителями.
• Электрический кабель.
• Тонкая и жесткая проволока.

Монтажные работы выполняются по такой инструкции:

• Используя шнур или веревку, определяется центральная точка на потолке. Для этого в углах помещения крепят шурупы, привязывают веревку или шнур, с помощью которых отбивают диагонали. На месте их пересечения находят центральную точку. В этой точке следует расположить прибор освещения.
• В центральной точке с помощью перфоратора необходимо сделать отверстие, через которое будет выведен кабель.
• Отверстие расширяют до диаметра около 3 см.
• Далее находим точку пересечения уровня распределительной коробки и продольной линии от отверстия в центре потолка. Здесь сверлится еще одно отверстие и расширяется до определенного диаметра.
• К кабелю прикрепляют перевязку из жесткой стальной проволоки.
• Другой конец проволоки вставляют в отверстие около распределительной коробки и проталкивают ее до центральной части потолка внутри полости плиты.
• Когда по расчетам перевязка достигнет определенной точки, крючок из жесткой проволоки необходимо вставить в отверстие в центре и попытаться зацепить перевязку.
• В случае удачной попытки проволоку вытягивают вместе с проводкой на необходимую длину.
• После этого устанавливают крепежные элементы для приборов освещения, включая различные светильники и люстры.

Разводка электрического кабеля по этой схеме, включая проводку под натяжным потолком, соответствует строительным нормам и правилам, но иногда не совпадает с потребностями собственников квартир. По этой причине можно воспользоваться дополнительной схемой разводки кабеля, который необходимо проложить для нестандартно расположенных светильников и люстр.

В этом случае под каждый прибор делают отверстие с помощью перфоратора и протягивают к ним кабель электропитания. Читайте также: «Проводка по потолку – как правильно провести проводку своими руками».

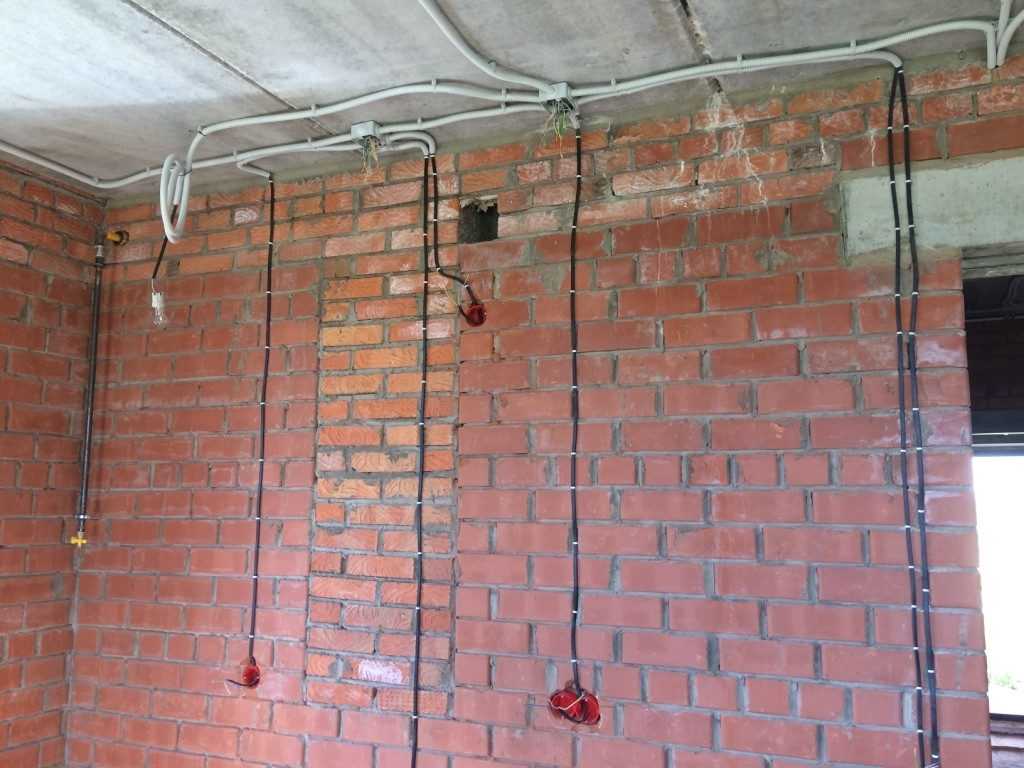

Разводка проводов открытого типа

Такой способ используется в том случае, когда нет возможности протянуть кабель по внутренним пустотам плиты. Открытая прокладка подразумевает закрепление коммуникаций с внешней стороны. Монтаж можно выполнить самостоятельно без особых проблем, но следует учитывать, что потолок в этом случае выглядит не очень привлекательно. По этой причине открытая разводка чаще используется в складских и промышленных помещениях. Установка в жилом помещении возможна при последующей маскировке подвесными потолочными системами.

Наружная разводка своими руками, включая электропроводку под натяжным потолком, выполняется по следующей схеме:

• Делают разметку расположения электрического кабеля на потолке.
• Согласно разметке сверлят отверстия с помощью перфоратора глубиной около 5 см, выдерживая между ними расстояние примерно 50 см.
• Кабель тщательно выпрямляют, стараясь удалить все волны.
• Перед тем как крепить проводку к потолку, провод вставляют в дюбель-елочку и втыкают последний в отверстие в потолке. При необходимости дюбель подбивают молотком.
• Проделывают подобные действия по всей длине кабеля.

При решении вопроса, как закрепить кабель на потолке, вместо дюбелей можно использовать специальные стяжки под шуруп. В этом случае провод фиксируется следующим образом:

• По потолку проводят линию согласно расположению кабеля и с небольшим шагом сверлят отверстия.
• Прежде чем крепить провода к потолку, каждое отверстие вставляют простой пластиковый дюбель, в который забивают шуруп с петлей стяжки.
• После установки дюбелей по всей длине кабель подвязывают стяжками.
• Концы стяжки можно в дальнейшем обрезать.

Укладка проводов в штробы

Если рассматривать правовую сторону, то штробление плит перекрытия строго запрещено строительными нормами и правилами, так как подобные операции ослабляют плиту и могут стать причиной аварии. Штробы можно делать только в штукатурном слое.

Укладка электропроводки по потолку в квартире в штробы выполняется с помощью болгарки с отрезным диском по бетону, молотка и монтажных скоб. Процесс подразумевает следующие действия:

• На стенах и потолке делают отметки расположения электропроводки.
• С помощью болгарки разрезают слой штукатурки на глубину до 2 см. Чтобы готовое углубление имело треугольную форму, болгарку следует держать под небольшим углом.
• Кабель выпрямляют и укладывают в полученные углубления.
• Крепление провода к потолку осуществляют с помощью скоб по бетону.
• В завершении монтажных работ свободное пространство в штробе заполняют штукатурным составом.

Следует помнить, что при таком способе отсутствует возможность извлечения провода в случае повреждения. Однако есть и положительная сторона, если правильно выполнить укладку кабеля в штробы и выбрать верное решение вопроса, как закрепить провода на потолке, то необходимость ремонта не возникнет достаточно долгое время.

Монтаж кабеля в гибкие рукава

Очень часто при разводке электрики используются гибкие гофрированные рукава. Это приспособление можно назвать универсальным средством для прокладки силового и слаботочного кабеля. Одним из преимущественных моментов в этом случае является наличие внутри рукава проволоки протяжки. Монтажные работы предполагают фиксацию гофрированного шланга на потолке и протягивание кабеля с помощью проволоки-перетяжки.

Готовая схема разводки света по потолку представляет собой следующую картину: от щитка идет кабель, который доходит до распределительной коробки и расходится в разных направлениях, в соответствии с расположением розеток и приборов освещения. Из этого следует, что электрическая распределительная коробка на потолке предназначена для разведения кабеля к источникам питания, розеткам и люстрам. Главное условие монтажа – обеспечение постоянного доступа к коробке. Следовательно, распределительная коробка для проводки на потолке и натяжной потолок можно назвать несовместимыми конструкциями. Что касается подвесных систем, то в них можно сделать специальный лючок для доступа к распределительной коробке.

Некоторые особенности прокладки электрического кабеля по потолку

Существует несколько моментов, о которых необходимо помнить при укладке электрики по потолку, в том числе электрики под натяжным потолком:

• В бытовых условиях можно не использовать защитный гофрированный рукав, но в этом случае необходимо использовать кабель марки ВВГнг с медной жилой. В случае замыкания такая проводка не будет гореть или тлеть, что особенно важно при маскировке кабеля потолочными конструкциями.
• Осуществляя разводку электрики под натяжным потолком винилового типа, важно выдержать определенное расстояние от лотка электрики до самой конструкции, которое в большинстве случаев приравнивается к 15 см. Установка гипсокартонной подвесной конструкции в этом случае ограничений не имеет.

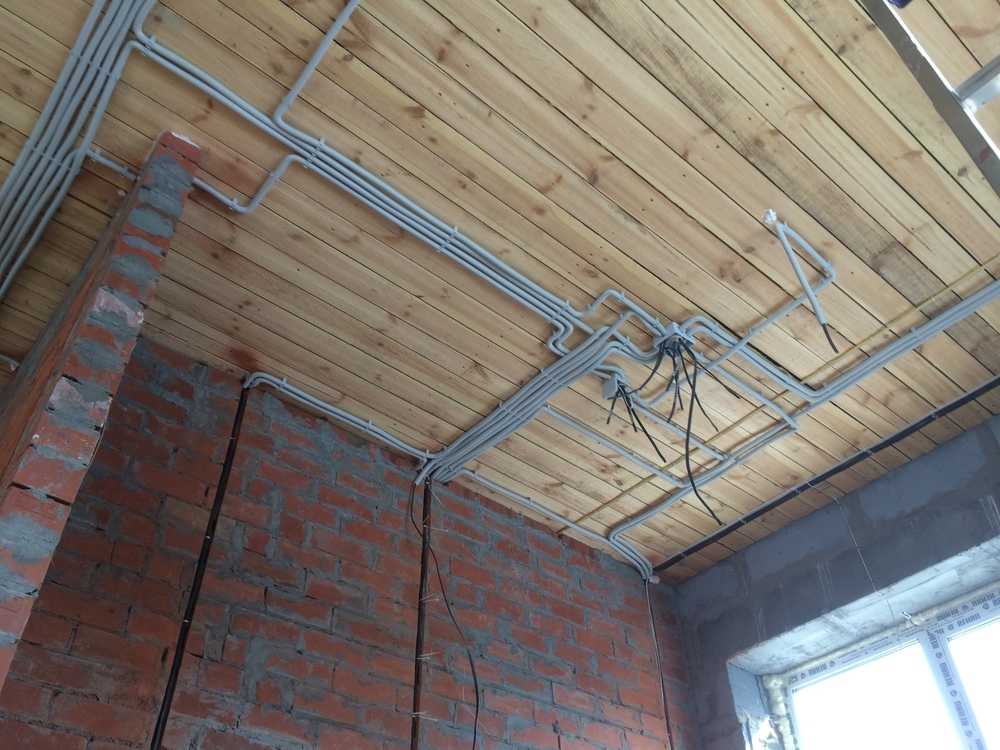

• Прокладку электрического кабеля по деревянным перекрытиям необходимо проводить только с использованием защитного гофрированного рукава или специального лотка. В противном случае при замыкании может случиться пожар, так как дерево является легко возгораемым материалом. При укладке слаботочной проводки монтаж на деревянных поверхностях может осуществляться открытым способом, не используя защитные трубки.
• Прокладывая проводку по металлической обрешетке, можно не использовать защитную трубку, достаточно привязать кабель к профилю с помощью пластиковых стяжек. Однако в этом случае важно проверить провода на предмет отсутствия участков с поврежденной изоляцией. Аналогичная ситуация возникает при фиксации электрического кабеля к черновому потолку.

Таким образом, разводку кабеля по потолочному перекрытию, включая укладку проводки по потолку в гофре, вполне можно осуществить своими руками, особых сложностей в этом процессе нет. Главное условие – соблюдение всех правил и рекомендаций от квалифицированных специалистов.

Электропроводка в квартире своими руками – пошаговая схема, монтаж проводки и разводка для квартиры

Менять старую внутриквартирную проводку на новую принято при капремонте жилья. Этот электромонтаж сопряжен со штроблением стен и обилием строительной грязи. После него все равно приходится полностью обновлять интерьерную отделку. Проложить электропроводку в квартире своими руками при наличии даже минимальных навыков в обращении с обычным инструментом не составит особого труда. Главное при монтаже проводов соблюдать меры безопасности, а при разработке проекта разводки четко придерживаться норм ПУЭ.

Содержание

1. Особенности
2. Планирование и схема
3. Группировка

• Стационарная техника
• Осветительные приборы
• Кухня
• Специальные линии
• Санузлы
• Жилые помещения

Способы прокладки

• Открытая
• Скрытая

План работ

• Разметка
• Монтаж
• Подключение УЗО
• Подключение осветительных приборов

Меры безопасности

Варианты схем

Заключение

Особенности современной электрической разводки

Раньше электропроводка в городских квартирах прокладывалась по упрощенной двухжильной схеме TN-C из алюминиевых проводов. Этот вариант был дешев и прост в исполнении, поэтому в советское время применялся практически повсеместно. Однако при такой разводке УЗО и автоматы функционируют не всегда корректно. Они нередко просто не срабатывают в аварийных ситуациях.

В панельных домах чаще всего проводку прокладывают по диагонали в специальных каналах

Сейчас принято использовать схему с заземлением TN-S либо TN-C-S и медные провода. Такую электропроводку отличает большая безопасность. Плюс она рассчитана на более высокие мощности потребления и стабильней работает при сбоях в электросети.

Планирование и схема

Прежде чем отправляться в магазин за электропроводами и иными расходными материалами, следует правильно распланировать схему разводку внутриквартирной электросети. Необходимо сделать план жилища с потребителями электроэнергии и разбивкой их на группы (каждая со своей выделенной мощностью). Сегодня на квартиру выделяется лимит порядка 5–10 кВт, в старых домах он и того ниже – от 1,3 до 2,5 кВт. И вот эти киловатты надо грамотно разделить на освещение и бытовые электроприборы, чтобы всем хватало энергии.

Как рассчитать количество потребляемой электроэнергии в квартире

Группировка потребителей

Группировать потребителей рекомендуется по комнатам и типу потребления. Если квартира большая (трехкомнатная и более), то освещение стоит разбивать на пару групп с раздельными устройствами защиты. Однако чаще всего все осветительные приборы запитываются от одной линии со щитка, а вот комнатные розетки уже разделяются на несколько веток. Плюс еще две обычно формируют для электроплиты на кухне и на санузел.

Группировка потребителей электроэнергии в квартире

Линия для стационарной домашней техники и розетки

В отдельную группу также принято выделять стиральную и посудомоечную машины. Если они сломаются или перегорят идущие на них провода, то эту линию электропроводки можно будет отключить на время ремонта без обесточивания всей квартиры.

Варианты группировки осветительных приборов

По освещению группирование следует производить исходя из мощностей осветительных приборов. Большую зальную люстру на 5–7 лампочек лучше подключить через отдельный провод. Также выделить в свой контур можно настенные бра и освещение ванной комнаты с туалетом. А вот светодиодную подсветку стоит запитать от розеток. В проекте квартирной электропроводки выделять ее отдельно не рекомендуется, так как такие приборы потребляют сравнительно мало электроэнергии.

Линия для кухни

Особый момент – кухня, в нее отдельно должны идти линии проводки на:

• электрическую плиту;
• освещение;
• розетки для чайника, миксеров и другой бытовой техники;
• розетки для посудомойки и стиральной машинки.

Объединять эти электроприборы в одну общую кухонную группу нельзя. Включенные одновременно они будут потреблять слишком много электричества. Если в кухню прокладывать один провод, то его придется подбирать с большим сечением. А это приведет к совершенно ненужному удорожанию электропроводки в квартире и сложностям в ее монтаже.

Основные потребители электроэнергии на кухне

Специальные линии электропроводки

Отдельно делать линии в проекте электрики рекомендуется также для:

• системы теплого пола;
• электрического полотенцесушителя;
• водонагревателя с ТЭНом и т. п.

Для этих электроприборов характерно высокое энергопотребление, поэтому их лучше подключать через специальную выделенную ветку и собственное УЗО. Причем выбирать в квартиру провод по сечению здесь придется с особым вниманием. Жилы кабеля должны будут выдерживать длительный по времени и повышенный в амперах электроток.

Электропроводка в помещениях с повышенной влажностью

Ванную и туалет либо совмещенный санузел также следует выделять на схеме в отдельную группу. Эти помещения отличает повышенная влажность. Электропроводку, розетки и освещение в них необходимо подбирать в исполнении с защитой по IP 44 или 54. Экономить здесь не рекомендуется.

Группы потребителей и разметка электропроводки в ванной комнате

Жилые помещения

В каждую жилую комнату в проекте внутриквартирной электрики рекомендуется закладывать три линии – основную и дополнительную с розетками на разных стенах плюс еще одну на освещение. Чтобы сэкономить, дополнительную ветку можно подцепить на основную в соседнем за перегородкой помещении. Не зря отверстия для смежных подрозетников обычно в стенах делают сквозными. Так пару розеток в разных комнатах удается без проблем подключить на общий провод от одной группы.
Главное здесь с нагрузкой потом подключаемых электроприборов не прогадать.

В качестве примера неправильно спроектированной схемы можно привести достаточно распространенную ситуацию с включением кондиционера в существующую старую розетку. Так делать нельзя, для сплит-систем следует прокладывать от щитка в квартиру отдельную обособленную линию электропитания.

Способы прокладки

Прокладку своими руками электрических проводов в помещениях можно осуществить открытым либо закрытым способом. Но если проводку в деревянном доме рекомендуется монтировать по первому варианту, то в квартире практически всегда используется второй. Для этого стены в комнатах придется штробить перфоратором либо прорезать каналы для кабелей в бетоне или кирпиче болгаркой. Зато потом вся электропроводка оказывается укрытой от глаз отделкой, что выглядит даже на фото более эстетично.

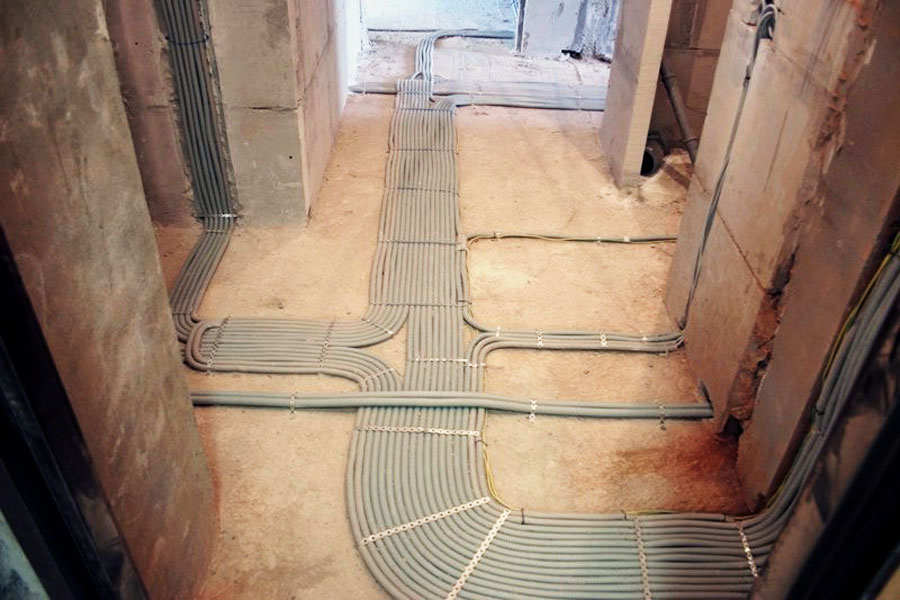

Варианты прокладки проводки в квартире по потолку и по полу

Открытый

У наружного способа преимущества следующие:

1. Дешевизна монтажных работ.
2. Простота самостоятельного монтажа.
3. Упрощенная возможность переделки разводки и формирования новых линий.

Но при таком варианте электромонтажа провода остаются на виду и могут быть по неосторожности повреждены. В квартире разводку электропроводки открытым вариантом рекомендуется делать только в крайнем случае. Лучше потратить время и силы на штробление бетонных и кирпичных стен, но сделать все более красиво и безопасно.

Скрытый

Среди достоинств скрытого электромонтажа проводов числятся:

1. Более высокая безопасность и долговечность проводки.
2. Меньший риск возникновения пожара при перегреве и оплавлении проводов.
3. Эстетичный вид интерьера.

Однако за эти плюсы приходится платить большой трудоемкостью и увеличением цены монтажа электропроводки, а также сложностями при ремонте.

Размер сечения проводов для открытого и закрытого монтажа электропроводки

План работ

Независимо от сложности схемы электропроводку в квартире практически всегда можно выполнить самостоятельно. Провода проложить в стенах или по ним в состоянии любой хозяин, обладающий минимальными навыками строительно-отделочных работ. Однако проектирование электрики с расчетами и подбором материалов и устройств защиты лучше доверить профессионалу.

Общая пошаговая инструкция монтажа электропроводки выглядит следующим образом:

1. Выполняется разметка с указанием на стенах линий укладки проводов и мест установки выключателей с розетками.
2. В созданные каналы (штробы) укладываются электрические кабели.
3. Устанавливаются и подключаются электротехнические изделия (розетки, распределительные коробки для электропроводки, выключатели).
4. Производится монтаж защитных устройств в этажном электрощите и подсоединение к ним проводов из квартиры.
5. Осуществляется проверка электросети на предмет коротких замыканий.

Разметка, подготовка стен

При разметке на стенах мест укладки проводов штробы и кабель-каналы следует делать прямыми и с изгибами только под прямым углом. Это облегчает поиск электропроводки в квартире впоследствии при необходимости выполнения ремонта, а также позволяет избежать по ошибке пробоя жил гвоздями или саморезами во время последующей отделки.

Правила разметки электропроводки в квартире

Монтаж и прокладка проводов

Соединять жилы рекомендуется при помощи клемм. Паять их долго и сложно. А скрутку использовать следует только в крайнем случае, это самый ненадежный способ монтажа. При этом места таких соединений должны располагаться в распределительных коробках для электропроводки, чтобы до них можно было легко добраться при необходимости.

Подключение автоматов и УЗО

При наличии грамотно разработанной схемы электропроводки автоматы и УЗО по ней смонтировать в щитке можно без привлечения электрика. Однако для проверки, насколько правильной получилась в итоге сборка, все же стоит привлечь профессионала.

По правилам окончательное подсоединение вводного кабеля должен производить электромонтер обслуживающей дом организации или сотрудник энергокомпании. А они при выявлении несоответствия защитной автоматики в электрощитке на этаже нормам ПУЭ подсоединять квартиру к электросети просто откажутся. И придется все заново переделывать.

Как распределить УЗО в квартире по группам

Подключение осветительных приборов и фурнитуры

Самым простым этапом электромонтажа является подключение приборов освещения и фурнитуры. Для этого на каждом электротехническом устройстве имеются винтовые либо пружинные зажимы. Достаточно вставить в них оголенную жилу и зажать ее в такой клемме.

Меры безопасности

И главное – меры безопасности. Не стоит брать пример с горе-мастеров, которые начиная прокладывать проводку в доме своими руками, забыли проверить наличие напряжения в электросети и получили удар током. Лучше перед началом работ все несколько раз перепроверить, чем потом оказаться в больнице. И использовать при электромонтаже инструмент следует только тот, что имеет защитные резиновые ручки.

Варианты схем для квартиры

Многое при выборе схемы разводки проводов по квартире зависит от ее площади и количества комнат. Однако разбивку на группы потребителей осуществлять следует в любом случае. Даже для небольшой студии надо делать минимум три линии – одна на освещение, вторая на розетки, третья для санузла.

Примерная схема электропроводки для однокомнатной квартиры

В двух- и трехкомнатных квартирах групп придется выделять гораздо больше. Здесь электроприборов в разы будет больше. И запитывать их лучше всего по отдельным линиям, чтобы гарантировать себе безопасность и стабильности работы внутриквартирной электросети.

Заключение

При наличии опыта электромонтажа самостоятельно проложить в своей квартире электрические провода не составит проблем. На этом можно немало сэкономить при ремонте. Однако если навыков подобных работ нет, то лучше пригласить профессионального электрика. От правильности выполнения расчетов в проекте электрики и последующего ее монтажа зависит не только комфортность проживания в доме, но и общая электробезопасность. Ошибки здесь недопустимы.

Смотрите также видео как сделать электропроводку в квартире:

Читайте про другие наши материалы:

Как подключить дом: руководство для домовладельца

Опубликовано: Electric City 2 сентября 2021 г.

Об авторе другие услуги для жилых и коммерческих клиентов в Миннеаполисе, Сент-Поле и прилегающих районах. Как семейный бизнес, мы будем относиться к вашей семье так же, как к своей — с вежливостью и уважением.

Метки:

• Жилой дом

Прокладка электропроводки в доме кажется невыполнимой задачей, но вполне возможно самостоятельно выполнить электромонтажные работы, если следовать правильным шагам. Как профессионалы в области электротехники, мы расскажем вам, как безопасно и правильно подключить дом.

Вы можете сэкономить кучу денег, самостоятельно прокладывая электропроводку при ремонте или реконструкции дома. Если у вас уже выпотрошены стены, почему бы не приложить дополнительные усилия и одновременно не проложить новую проводку? Многим домашним мастерам удается прокладывать провода в своих комнатах каждый день, и мы позаботимся о том, чтобы вы могли делать это, не травмируя себя и не создавая проблем в будущем.

Инструменты, которые вам понадобятся для подключения дома

Процесс подключения дома в основном простой, но есть некоторые инструменты, которые вам понадобятся, прежде чем мы начнем. Мы собираемся порекомендовать лучшие инструменты для каждого этапа подключения, чтобы вы знали, что будет работать лучше всего.

Инструмент для зачистки проводов

Это один из самых необходимых инструментов при работе с проводами и кабелями. Электрики зависят от инструментов для зачистки проводов, и вам понадобится качественная пара, если вы делаете это впервые.

Кабельный тестер

Проверка кабеля является важным шагом при подключении, поскольку она позволяет получить информацию о том, как провод был подключен на любом конце, или есть ли какие-либо проблемы с самими соединениями.

Кабели и кабельные коробки

Вам потребуется достаточное количество кабелей, проводов и кабельных коробок для прокладки кабелей в вашем помещении. Во-первых, измерьте длину кабелей, которые вам понадобятся, а также количество кабельных коробок, которые вам понадобятся для размещения всего. Имейте в виду, что кабельные коробки определенных размеров рекомендуют размещать только несколько кабелей в одной, чтобы не перегружать розетку.

Соединители для проводов

Соединители для проводов будут надеваться на концы ваших проводов для обеспечения безопасности до тех пор, пока розетки и проводка не будут завершены.

Аккумуляторная дрель (гибкая)

Вам понадобится качественная электрическая дрель с питанием от аккумулятора — мы не рекомендуем использовать дрель, которую нужно подключать, так как это значительно усложнит задачу. Если есть возможность, используйте беспроводную дрель, которая изгибается под нестандартными углами. Это будет невероятно полезно при сверлении шпилек в углах.

Молоток

Это инструмент, который вам понадобится, чтобы забить провода на место. Это необходимо для установки кабельных скоб. Он также может действовать как гвоздодер, если вам это нужно.

Рулетка

Это один из самых важных инструментов, которые вам понадобятся. Вам понадобится качественная рулетка, которая точно измеряет расстояния до 30 футов. Качественная рулетка должна быть прочной, точной и держаться на месте, когда вы отмечаете длину карандашом.

Малярная лента + Sharpie

Маркировка кабелей необходима для правильной маркировки их после того, как они будут протянуты через стены в вашей комнате. Можно использовать малярный скотч или написать прямо на кабеле, для какого провода он предназначен.

Как подключить электропроводку в доме: шаг за шагом

Мы проведем вас через электропроводку в стандартной комнате вашего дома, в которой должны быть розетки, выключатели и как минимум один светильник на потолке. Это может быть применено практически к любой комнате, в которой вы проводите электропроводку, и к другим стандартным электрическим работам по всему дому.

Шаг 1. Найдите и отметьте места для коробок

Прежде чем приступить к подключению проводов в комнате, важно сначала найти и отметить места для любых кабельных коробок или электрических розеток. Вам понадобится карандаш, чтобы вы могли отметить эти места по обе стороны от открытого пространства стены, куда они войдут, с помощью малярной ленты. Вы также можете писать прямо на стене, если вы еще не установили гипсокартон. Вы пометите каждую коробку как дуплексную розетку (двойную розетку), одиночный выключатель, трехпозиционный выключатель или светильник. Вы можете обобщить, используя инициалы или использовать символы электрика, найденные здесь .

Шаг 2. Установите коробку на раму

Важно разместить коробку на раме, чтобы знать, куда она пойдет и как высоко или низко. Вы можете либо измерить каждую стену рулеткой и отметить ее карандашом, либо использовать уровень, чтобы убедиться, что все вровень. Стандартная высота розеток — 12 дюймов, а выключатели света — 48 дюймов. Затем просверлите ящик в открытой деревянной раме в том месте, где вы хотите, обязательно поместив за ним 2 × 4, чтобы освободить место для гипсокартона и оконных рам.

Шаг 3. Просверлите отверстия для прокладки кабелей

Затем вам нужно просверлить отверстия в стенных стойках, чтобы через них можно было проложить электрические кабели по комнате. Это гарантирует, что они не сидят на земле за стеной и остаются красивыми и организованными. Отверстия должны быть размером не менее 3/4 дюйма и находиться на расстоянии не менее 1 1/4 дюйма от стены или задней части стойки. Это гарантирует, что кабели проходят прямо посередине и не касаются окружающих стен.

Шаг 4. Протяните кабель через отверстия



Теперь проденьте кабель через отверстия в каждой шпильке. Это может занять некоторое время, в зависимости от того, сколько кабелей у вас проходит. Вы должны убедиться, что они заправлены максимально гладко и равномерно, чтобы не было выпуклостей или перегибов. Заправить один провод можно вручную, но если у вас их больше, вам, возможно, придется использовать острогубцы, чтобы протолкнуть и вытащить их.

Шаг 5: Обрежьте кабель по длине в коробке

Как только вы дойдете до кабеля до предполагаемой цепи или распределительной коробки, обрежьте его по размеру, оставив сначала не менее 12 дюймов. Последнее, что вы хотите, это обрезать его слишком коротко. Снимите с этой последней секции всю оболочку, кроме 1–2 дюймов, чтобы обнажить провода.

Шаг 6. Проложите кабели к панели главной цепи

Теперь возьмите оголенные провода и протяните их к панели главной цепи в вашем доме. Они будут либо на уровне земли, либо на низкой полке в недостроенном подвале, подсобном помещении или гараже. Вы захотите четко пометить каждый кабель в комнату или цепь, к которой он ведет. Использование маркера, чтобы пометить их перед тем, как запустить их на сервисную панель, — это надежный способ сделать это.

Мы настоятельно рекомендуем нанять профессионального электрика для выполнения этой последней части — подключения недавно подключенных кабелей к соответствующим цепям на сервисной панели. Чтобы облегчить их работу, не забудьте оставить для них дополнительные кабели длиной от 4 до 5 футов.

Шаг 7. Протяните и зачистите провода и закройте концы

В каждой коробке есть предварительно вырезанные отверстия, которые вы проделываете с помощью отвертки. Через эти отверстия проходят ваши кабели, чтобы войти в корпус коробки. Как только вы проденете кабели, вы можете прикрепить их скобами на расстоянии 8–10 дюймов от коробки к стойкам стены. Это будет держать их плотно и надежно, без лишних болтов.

Затем вы зачистите провода, чтобы они были разделены и готовы к подключению к цепи или выключателю. Используйте проволочную крышку, чтобы закрыть каждый конец, чтобы сохранить их в безопасности, пока установка не будет завершена.

Шаг 8. Сгруппируйте и пометьте провода

На этом этапе вам нужно сгруппировать и пометить провода. Есть много способов сделать это — лучший способ — с помощью маркера и изоленты. Вы также можете использовать стяжки, если они доступны, или иметь метки для более конкретных целей группировки. Затем, когда ваша реконструкция будет полностью завершена, вы будете знать, какие группы относятся к верхнему освещению, розеткам или выключателю света и т. д.

Шаг 9: Отделка гипсокартона

Завершите ремонт! Убедитесь, что каждая часть проводки выполнена, прежде чем вы закончите гипсокартон. Это гораздо проще сделать сейчас, чем открывать стену, чтобы сделать критический ремонт.

Шаг 10. Установка розеток, выключателей и светильников

Теперь самое интересное. Пришло время установить все ваши розетки, выключатели и светильники в комнате и увидеть, как ваша удобная работа оживает! Ознакомьтесь с нашим руководством о том, как безопасно установить электрическую розетку.

Как видите, провести электропроводку в доме несложно при должном руководстве и подготовке. Тем не менее, может быть сложно сделать все это самостоятельно, особенно если вы делаете что-то подобное впервые. Поэтому, если вам нужна помощь, наша команда экспертов готова сотрудничать с вами, чтобы убедиться, что все идет гладко от начала (планирование) до завершения (установка).

Мы хотим, чтобы вы чувствовали себя комфортно, берясь за любой электротехнический проект! Имея в вашем распоряжении эти советы по самостоятельному изготовлению, мы знаем, что вы справитесь с этим, и с нашей помощью мы можем гарантировать, что все пройдет гладко. Не забудьте связаться с Electric City, если вам когда-нибудь понадобится помощь с вашим электрическим проектом!

Сколько стоит ремонт дома?

Сколько стоит перемонтировать дом?

Фото: Astrosystem / Adobe Stock

Основные моменты

• Как правило, стоимость замены электропроводки в доме определяется по цене квадратного фута.

• Простые проекты по перемонтажу стоят около 1500 долларов США, в то время как проект всего дома может превысить 10000 долларов США .

• Вы можете подумать о переустановке электропроводки в своем доме, если он старше 1960 года или ваши выключатели постоянно срабатывают.

• В дополнение к материалам и рабочей силе получение надлежащих разрешений часто составляет большую часть бюджета.

Получите предложения от трех профессионалов!

Введите почтовый индекс ниже и найдите лучших профессионалов рядом с вами.

Независимо от того, влюбились ли вы и купили старый дом или приступили к новой реконструкции, в вашем будущем, скорее всего, появятся проекты по переделке проводки. Стоимость ремонта дома колеблется от 1500 долларов США для простых проектов замены электропроводки или более 10 000 долларов США для замены электропроводки всего дома. Устаревшие и изношенные провода представляют опасность электрического пожара, способного нанести значительный ущерб, поэтому их лучше заменить. Из этого руководства вы узнаете о факторах стоимости, таких как разрешения, площадь в квадратных футах и ​​новые сервисные панели.

Стоимость замены электропроводки в доме за квадратный фут

Стоимость замены электропроводки в доме обычно рассчитывается за квадратный фут. Включая материалы и рабочую силу, ремонт дома стоит около От 2 до 4 долларов за квадратный фут . Итак, на дом площадью 2000 квадратных футов вы потратите от 4000 до 8000 долларов всего.

Стоимость замены электропроводки в доме по типу провода

Различные типы электропроводки и кабели (оболочка, покрывающая несколько проводов и защищающая их) могут повлиять на стоимость вашего проекта по замене электропроводки. Куртка выполняет различные функции в зависимости от типа устройств или приборов, подключенных к электрической системе вашего дома.

НМ кабель

Для дома наиболее распространены кабели NM (неметаллические). Этот тип кабеля состоит из токоведущего провода, известного как «горячий» провод, нейтрального провода и провода заземления внутри защитной пластиковой оболочки или оболочки. Стоимость повторной разводки кабелей NM составляет около долларов США от 0,40 до 0,80 долларов США за погонный фут .

Кабель UF

Кабель UF (подземный фидер) аналогичен кабелю NM, за исключением того, что он предназначен для прокладки в подземных или влажных зонах. Для защиты проводов каждый провод покрыт пластиком, затем все провода обёрнуты серой защитной оболочкой. Замена проводки кабелями UF стоит От 0,50 до 0,75 доллара за погонный фут .

Провод THHN/THWN

THHN и THWN — это два обычных провода, которые защищены пластиковыми крышками с цветовой маркировкой. Обычно они используются в незавершенных помещениях, таких как гаражи или подвалы, или для коротких открытых участков, например, для водонагревателей или мусоропроводов. Эти провода стоят от 0,80 до 1,60 долларов США за погонный фут для повторной проводки.

Коаксиальный кабель

Коаксиальные кабели уже давно используются для телевизоров и видеооборудования, хотя по мере развития технологии они становятся все менее распространенными. Коаксиальные кабели стоят около От 0,25 до 0,35 долл. США за погонный фут Замена проводки. Вы можете установить коаксиальную розетку самостоятельно, если вы умеете делать что-то своими руками.

Низковольтный провод

Профессионалы будут использовать низковольтные провода для цепей, использующих менее 50 вольт , таких как провода дверного звонка или провода термостата. Эта замена проводки стоит около долларов США от 0,25 до 0,35 долларов США за погонный фут .

Разбивка стоимости ремонта электропроводки в доме

Стоимость ремонта электропроводки зависит от необходимых материалов и труда. Более сложные проекты по замене электропроводки, такие как замена электропроводки всего дома или старого дома, будут стоить дороже, потому что работа с большим количеством электрических проводов или старых систем электропроводки сопряжена с риском и требует опыта.

Материалы

Бюджет примерно От 0,25 до 1,60 долл. США за погонный фут Стоимость материалов. Замена низковольтных проводов или коаксиальных кабелей будет стоить меньше, чем более крупные проекты, такие как замена кабелей NM, подземных фидерных кабелей или проводов THHN/THWN.

Рабочая сила

Вам понадобится местный профессиональный электрик для проекта по перемонтажу, который будет стоить от от 50 до 100 долларов в час , не включая материалы. Включая работу и материалы, общий проект будет стоить От 2 до 4 долларов за квадратный фут .

Факторы, влияющие на стоимость

Замена электропроводки в доме может означать многое, от обновления ванной комнаты до встроенного освещения. В любом случае разумно выделить достаточно средств, чтобы покрыть все факторы, которые могут повлиять на общую цену.

Размер и возраст вашего дома

Средний размер дома составляет около 2500 квадратных футов , но большинство домов имеют площадь от 1500 до 2500 квадратных футов . Вы должны учитывать размер вашего дома, так как для большего дома требуется больше проводов, а для меньшего дома обычно требуется меньше проводки. Ожидайте платить где-нибудь от от 2000 до 4000 долларов за ремонт электропроводки в доме площадью 1000 квадратных футов и где-то между от 6000 до 12000 долларов за дом площадью 3000 квадратных футов.

Точно так же, если ваш дом двухэтажный или выше, это может повлиять на стоимость замены электропроводки в вашем доме, поскольку установщику потребуется перемонтировать дом на нескольких уровнях.

Скрытые проблемы в старых домах также могут сыграть роль в общей стоимости вашего проекта по замене электропроводки. Старые дома, построенные до гипсокартона, например, дома, построенные до середины 19 века.50-е годы — ставят особые задачи. Раньше для стен использовались планки и гипсовые стены, но удалить провода гораздо сложнее, что увеличивает время и увеличивает объем труда. Это может означать разницу между днями масштабных работ по перемонтажу проводки и последующим ремонтом стен.

Разрешения, проверки и коды безопасности

Фото: Vittaya_25 / Adobe Stock

Для замены электропроводки требуются соответствующие разрешения и проверки. Если вы переделываете электропроводку в старом доме, он должен соответствовать современным нормам безопасности, чтобы защитить вашу семью от риска поражения электрическим током или пожара.

• Разрешения: Стоимость разрешений будет зависеть от вашего местного законодательства, но обычно это 75–150 долларов за разрешение .

• Проверки: Предварительная инспекция выявит необходимые работы, а последующая инспекция обеспечит качественное выполнение работы. Вам также понадобятся регулярные проверки каждые пять-десять лет , чтобы убедиться, что ваши электрические системы работают правильно. Осмотры составляют около от 100 до 125 долларов США каждый .

• Коды безопасности: Разрешения на соблюдение правил техники безопасности и строительных норм могут стоить дороже, чем стандартные разрешения. Будьте готовы потратить от 200 до 900 долларов на разрешения для этих особых обстоятельств.

Подготовка и уборка

Ваш подрядчик, скорее всего, включит стоимость уборки в свое предложение. Это может составлять до 500 долларов бюджета.

Подрядчики подготовят рабочую площадку, но вам также придется немного потрудиться. Эта работа включает в себя перемещение мебели, перемещение ценных предметов для их защиты от повреждений и общую уборку рабочей зоны. Подготовительные работы могут занять несколько часов или даже несколько дней, в зависимости от того, переделываете ли вы кухню во время реконструкции или весь дом для крупного проекта по переделке проводки.

Простые и сложные проекты по замене электропроводки

Некоторые работы по замене электропроводки являются более обширными и требуют, чтобы электрик открывал стены для завершения работы. Этот шаг может добавить на 25% больше к общему количеству проекта, так как впоследствии подрядчику нужно будет залатать и отремонтировать стены.

Дополнительные розетки и выключатели

Замена электропроводки — идеальное время, чтобы решить проблему нехватки розеток. Попросите своего электрика добавить розетки и выключатели для всех ваших ламп и электроники, а затем запланируйте около От 100 до 185 долларов за розетку или выключатель.

Доступность проводки

Доступ к труднодоступным проводам займет больше времени, что увеличит время вашего проекта. Поскольку большинство профессионалов берут от от 50 до 100 долларов в час, стены, которые состоят из планок и штукатурки, кирпича и шпилек, а также несколько уровней с потолочным освещением, могут способствовать этому увеличению цены. Например, старый дом площадью 3000 квадратных футов может увеличить общую стоимость замены электропроводки до 20 000 долларов США .

Расположение коробки выключателя, электрическая схема и существующая проводка также могут повлиять на доступность вашей проводки для снятия и замены. Значительно проще установить проводку в новой сборке, в которой для доступа к проводам используется петлевой метод. Этот метод петли включает в себя горизонтальные кабели, которые легко идентифицировать и получить доступ через шпильки в каждой розетке. Но в старых домах, как правило, используются устаревшие методы установки, которые требуют больше труда.

Новая электрическая сервисная панель

Старые дома, построенные в 1940-х и 1950-х годах, обычно имеют электрические сервисные щиты на 60 ампер, чего едва ли достаточно для работы с электрическими нагрузками от современных технологий и устройств. Электрику потребуется установить новую электрическую сервисную панель , обычно на 100 или 200 ампер.

• 100 ампер: Электрическая сервисная панель на 100 ампер может работать в небольших домах и будет стоить от 900 до 2000 долларов.

• 200 ампер: Электрическая сервисная панель на 200 ампер подойдет для большинства современных домов, и ее установка будет стоить от 1500 до 2500 долларов США .

Замена проводки ручек и трубок

Дома, построенные до 1950 года, вероятно, имеют проводку ручек и трубок, которая не включает заземляющий провод, помогающий отводить накопленное электричество в целях безопасности. Это означает, что розетки для систем с ручкой и трубкой не работают с трехконтактными приборами и устройствами, такими как многие современные кухонные приборы или даже зарядные устройства для ноутбуков. В этом случае вам нужно заменить его, чтобы избежать ручка и трубка пожароопасные .

• Разрешение: Разрешение на демонтаж ручек и трубок будет стоить от 200 до 500 долларов .

• Снятие: Снятие ручки и проводки трубки будет стоить около 5000 долларов США .

• Замена проводки: После того, как вы получили разрешения и сняли проводку с ручкой и трубкой, вы потратите стандартную сумму от 2 до 4 долларов за квадратный фут для замены проводки.

Дополнительные затраты на перемонтаж и соображения

Скрытые расходы могут как увеличить, так и разрушить ваш бюджет, поэтому не забудьте включить следующие дополнительные расходы на перемонтаж при планировании своего проекта.

Вскрытие и ремонт стен

Вскрытие стен для доступа к старым проводам и прокладка новых, а затем ремонт этих стен могут обернуться дополнительными затратами, особенно если вам нужно открыть множество точек доступа, чтобы добраться до сложной устаревшей системы электропроводки. Не стоит недооценивать стоимость ремонта ваших стен, который может занять От 25% до 30% всего бюджета проекта.

Хорошее эмпирическое правило состоит в том, чтобы выделить примерно от 4 до 8 долларов за квадратный фут на профессиональную замену электропроводки в сложном доме, где стены потребуют обширных работ. Этот ценовой диапазон вдвое превышает цену более простого и простого проекта по перемонтажу.

Уборка

Все эти старые провода нужно куда-то девать, желательно не на пол! Не забывайте, что штукатурка и гипсокартон неизбежно будут разбросаны по полу. К счастью, большинство подрядчиков включают в контракт услуги по очистке участка и удалению мусора, но вы должны убедиться, что это включено. 0219, прежде чем нанять подрядчика . Если нет, вы, вероятно, заплатите от 100 до 150 долларов , чтобы нанять специалиста по удалению мусора рядом с вами для выполнения этой работы.

Модернизация электропроводки

Стоимость модернизации вашей электропроводки сильно различается в зависимости от типа работы, которую вам необходимо выполнить, но рассчитывайте заплатить от 200 до 2300 долл. США за модернизацию электропроводки в вашем доме. Модернизация блока автоматического выключателя стоит около 1150 долларов США в среднем, в то время как модернизация электрических розеток стоит примерно 2000 долларов .

Знание того, когда пришло время заменить электропроводку в вашем доме, может защитить вас и вашу семью от опасностей, связанных с электричеством. Он также может избавиться от мелких неприятностей, таких как срабатывание выключателя и мерцание света. Вот несколько советов, как определить, когда пришло время перемонтировать проводку в вашем доме.

Ваш автоматический выключатель продолжает срабатывать

Явным признаком того, что в вашем доме требуется замена электропроводки, является то, что вы используете несколько приборов в одной комнате только для того, чтобы автоматический выключатель сработал. Другие признаки включают в себя то, что вы пытаетесь готовить, смотреть фильм или работать из дома, но автоматический выключатель постоянно срабатывает. Если это звучит как знакомый, хотя и разочаровывающий опыт, возможно, вам придется обновить автоматический выключатель и провода в вашем доме.

Видимые изменения в розетках или выключателях

То, что когда-то было белой розеткой и выключателем, должно оставаться белой розеткой и выключателем. Если вы заметили какие-либо пожелтевшие, потемневшие или почерневшие участки проводки, обязательно обратитесь к специалисту для проверки на наличие признаков проблемы.

The Lights Flicker

Если ваш дом не готов к танцевальной вечеринке, вы не хотите, чтобы мерцающие огни играли по всему дому. Рекомендуется связаться с вашей электротехнической компанией, чтобы узнать, есть ли проблема с перебоями. Если это не решит проблему, попросите электрика проверить вашу проводку, чтобы убедиться, что провода не отсоединены.

Ваш дом был построен до 1960 года

В домах, построенных до 1960-х годов, много очарования, но вы также можете вызвать местного электрика для осмотра , если вы никогда не меняли электропроводку в своем доме. То же самое касается старых домов, которые вы рассматриваете как потенциального покупателя — не пропускайте осмотр перед покупкой. В старых домах может потребоваться замена электропроводки, чтобы привести их в соответствие с современными нормами безопасности.

Запах гари

Если в вашем доме пахнет подгоревшими тостами, а вы ничего не готовили, немедленно отключите рубильник в комнате, где это произошло. Это может быть признаком того, что в ваших стенах есть расплавленные провода. Не отключайте питание в этой области, пока электрик не выяснит источник проблемы.

Сколько стоит самостоятельно переделать дом?

Ремонт электропроводки в доме, даже если это всего лишь небольшой проект, делать самому невероятно опасно. Но допустим, у вас есть обширный опыт и знания в области электротехники; вы сэкономите на рабочей силе и потратите только стоимость материалов, около от 0,25 до 1,60 доллара за погонный фут . Опять же, если вы не являетесь опытным электриком, вам следует вызвать его для перемонтажа, а не рисковать травмой или даже смертью, чтобы сделать это самостоятельно.

Для опытных электриков потребуется до 10 дней на выполнение работ. Вы можете ускорить работу электрика, убрав комнату, территорию или дом, чтобы дать электрику легкий доступ к электрическому щиту и проводам в стенах. Это часто требует перемещения мебели и других крупных предметов.

Во время службы вы должны держаться подальше от работы. Если в вашем доме производится замена электропроводки, возможно, вам придется остаться в другом месте во время проекта.

Вы также можете сэкономить на уборке. Разговор с электрик вы нанимаете, так как некоторые могут назвать вам стоимость уборки от 60 до 90 долларов в час . Вы можете сэкономить эти деньги, подметая пыль и мусор и передвигая мебель и другие личные вещи обратно в каждую комнату.

Часто задаваемые вопросы

В среднем дом нуждается в замене электропроводки примерно каждые 25 лет , хотя некоторые виды электропроводки могут прослужить до 40 лет . В конечном счете, изоляция вокруг провода может со временем изнашиваться, что делает провода уязвимыми для разрушения и создает опасность возгорания.

Планируйте периодические электрические осмотры каждые 5-10 лет для обеспечения безопасности вашей электропроводки.

Проекты по перемонтажу обычно занимают от трех до 10 дней . Этот процесс может быть грязным и опасным, поэтому планируйте оставаться в другом месте во время проекта.

Да, можно перемонтировать дом, не снимая гипсокартон, но это работает не во всех домах.
