пошаговая инструкция разработки схемы и рекомендации по подключению

Работы, связанные с электричеством, требуют внимания, соблюдения правил и аккуратности. А электропроводка в деревянном доме своими руками требует еще большего внимания: материал очень пожароопасен. Потому, при планировании и монтаже обращайте внимание на требования и рекомендации нормативных документов. Если опыта у вас недостаточно, очень желательно перед подключением, а еще лучше также и перед началом монтажа, пригласить на консультацию грамотного электрика. Он сможет указать вам на недоработки и просчеты.

Содержание статьи

Схема электропроводки в доме

По действующим нормам при подключении электричества без трансформатора потребляемая мощность для частного дома не должна превышать 15 кВт. Ее находят, сложив мощность всех электроприборов, которые могут быть включены одновременно. Если найденная цифра меньше 15 кВт, вводный автомат ставят на 50 А. Если мощность больше, необходим еще трансформатор.

Его параметры вам укажут в проекте, так как в этом случае, без него не обойтись.

Надо продумать проводку так чтобы было удобно пользоваться и чтобы одинаковые потребители были на одном автомате

Где ставить вводный щит, требования к корпусу

В последнее время представители организаций энергоснабжения требуют устанавливать счетчики (и вводные автоматы, соответственно) на улице. Это делается для того, чтобы была возможность проконтролировать потребление даже в том случае, если хозяев нет дома. Но это требование ничем не подкреплено, и, если вы желаете, можете все устанавливать внутри дома. Но чаще, чтобы не препираться с контролерами, требования выполняют, и устанавливают автомат и счетчик на улице.

Вариант построения схемы электроснабжения дома

Для установки на улице автомат защиты (АЗ) и счетчик должны быть в герметичном корпусе, защищенном от попадания пыли, грязи и влаги. Класс защиты для установки должен быть не ниже IP-55. Для удобства контроля показаний в дверце бокса для электросчетчика должно быть окошко.

Для установки внутри деревянного дома требования несколько ниже: IP-44, но корпус обязательно должен быть металлический.

Организация ввода в дом

После вводного автомата устанавливается электрический счетчик, затем устанавливается еще УЗО — для аварийного отключения электропитания при наличии короткого замыкания, а потом кабель заводится на электрощит внутри дома. Номинал автомата внутри дома должен быть на одну ступень ниже, чем установленный снаружи. В этом случае при наличии проблем, первым сработает автомат в доме и вам не придется каждый раз карабкаться на стену к установленному там вводному автомату.

Схема электропроводки в деревянном доме при однофазном подключении (220 В)

В щитке установлены однополюсные автоматы, к которым подключены провода, расходящиеся по помещениям. Они крепятся на DIN-рейки, их количество набирается в зависимости от того, сколько потребуется отдельных «веток» электроснабжения. Чтобы узнать, сколько автоматов должно стоять в вашем щитке, считаете количество необходимых групп, добавляется «на развитие» два-три свободных автомата.

Это и будут «ветки». По полученному количеству подбираете электрощит по размерам.

Разбиваем потребителей на группы

При планировании схемы электропроводки в деревянном доме, все точки подключения разбиваются на отдельные группы (их часто называют группами потребления). Например, все розетки на первом этаже запитываются от одного автомата, отдельное устройство ставят на осветительные приборы в доме, еще один — на освещение улицы. Если будет использоваться какое-то мощное электрооборудование — бойлер, электрокотел, электроплита и т.п. — для них желательно провести отдельные ветки электроснабжения и установить персональные автоматы. Отдельные устройства защиты устанавливаются и для электропитания хозяйственных построек (если не хотите тянуть к ним отдельные вводы и устанавливать отдельный счетчик, но только при условии, что мощность всех электроприборов не превышает 15 кВт).

Можно представить схему проводки в деревянном доме в таком виде. Так проще понять, какие устройства и кабели потребуются.

Если дописать длину кабелей, можно будет высчитать и метраж кабелей/проводов

С точки зрения безопасности, лучше сделать как можно больше отдельных ветвей электропитания. Это увеличит количество автоматов и увеличит стоимость проекта, но уменьшит количество потенциально опасных мест соединения. Именно в местах отвода проводников чаще всего возникают проблемы: контакты окисляются, нагреваются, затем начинают искрить. Потому лучше количество соединений сделать как можно меньше.

Пример нарисованной на плане схема электропроводки в деревянном доме

И, на последнем этапе, желательно на плане дома нарисовать схему разводки электричества по помещениям. Группы потребителей при этом проще рисовать разными цветами. Так вы сможете более полно представить себе, как будет выглядеть схема электропроводки в деревянном доме, ее будет проще делать своими руками. Например, все может выглядеть так, как на фото ниже.

Виды электропроводки в деревянном доме

После установки щитка и монтажа всех необходимых автоматов можно приступать к разводке электрических кабелей в доме. В деревянном доме есть три способа проложить электрокабель:

Открытая или наружная электропроводка — на специальных изоляторах. Этот способ был очень популярен в начале прошлого века, а сегодня снова входит в моду в помещениях, оформленных в стиле ретро.
Открытая проводка на изоляторах становится снова популярной в интерьерах в стиле ретро
Проводка в кабель-каналах или специальных проводах. По сути, это тоже открытая проводка — она доступна в любой момент времени, только провода уложены с специальные лотки. Одна из разновидностей этого типа проводки — в плинтусах.
Проводка в кабель-каналах
Закрытая (скрытая) проводка. В деревянном доме возможна, если предусматривается обшивка стен или потолка. В этом случае кабели укладываются в гофрированный металлический рукав (не пластиковый) или в металлические трубы и в таком виде разводятся по дому. Причем углы сгиба должны быть 90°,120° или 135°: так обеспечивается возможность перетяжки — замены поврежденных участков кабеля без разрушения отделки. Потом вся проводка прячется за отделочными материалами.

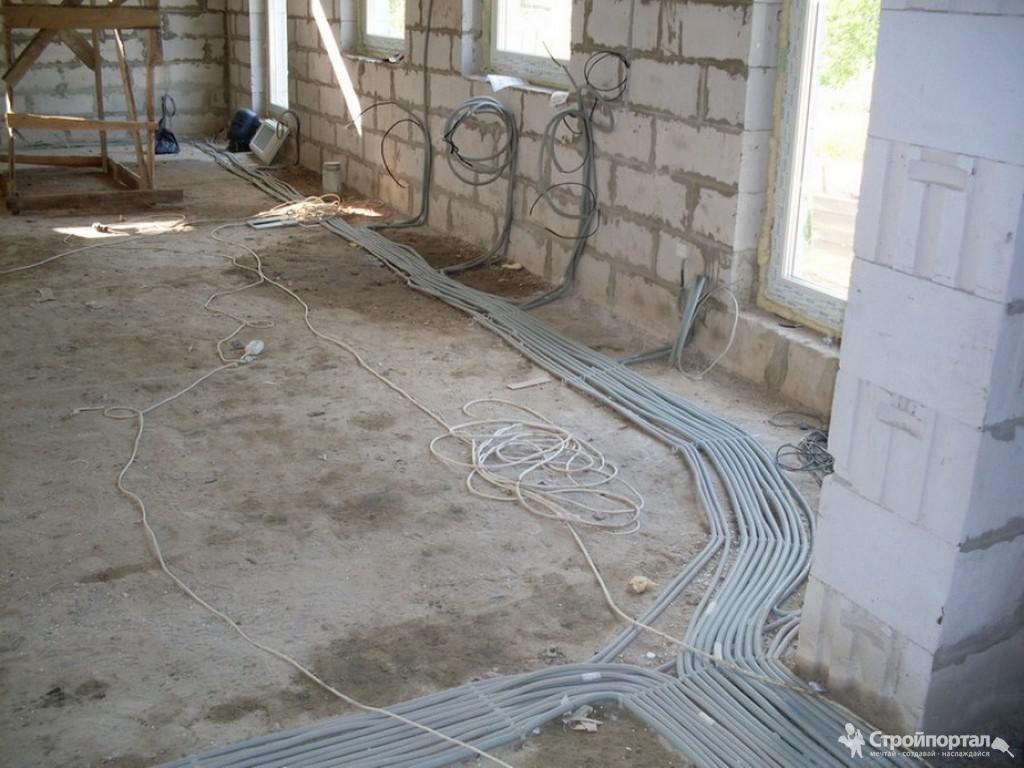

Скрытая проводка должна прокладываться в трубах или металлической гофре

Особенности закрытой проводки в деревянном доме

Как вы поняли, закрытую проводку можно делать на этапе строительства или капитального ремонта. Причем при ее прокладке есть особенности: все узлы соединений должны быть смонтированы в специальных металлических коробках, к которым должен быть свободный доступ. Их нельзя прятать под отделкой, потому их крышки подбирают в тон и/или стараются расположить в местах, не привлекающих внимания.

При устройстве скрытой проводки в деревянном доме обязательно все соединения делают в металлических монтажных коробках

Если скрытая проводка в деревянном доме ведется не кабелем, а изолированными проводами, толщина стенок металлических труб регламентирована:

для медного провода сечением до 2,5 мм² толщина стенок может быть любой;
при сечении до 4 мм² толщина металлической стенки должна быть не менее 2,8 мм;
если жилы имеют сечение от 4,5 до 10 мм² труба должна иметь стенку не менее 3,2 мм;
при сечении от 10,2 до 16 мм² стенка должна быть не тоньше, чем 3,5 мм.

При прокладке электрических кабелей требований к толщине стенок металлической трубы нет, потому допустимо кабели (они имеют двойную и тройную изоляцию) укладывать в металлическую гофру или, как еще говорят, в металлорукав. Это намного удобнее и быстрее.

Прокладка кабеля в гофрированном металлическом шланге (металлорукаве) намного удобнее и требует меньших затрат времени и денег

Но в любом случае, так как провода будут спрятаны, доступ к ним крайне ограничен. Вносить изменения в существующую сеть — хлопотно и дорого. Потому, перед тем как приступить к установке закрытой электропроводки в деревянном доме, внимательно проверьте схему и делайте все очень тщательно и скрупулезно.

Правила установки электропроводки кабель-каналах

При устройстве открытой электропроводки или прокладке ее в кабель-каналах тоже есть свои правила. Они касаются того, на каком расстоянии от пола, потолка, углов и других конструкция можно их располагать. Все эти нормы для большей наглядности отображены на фото.

Как можно устанавливать открытую проводку на изоляторах или кабель-каналах

Выбор сечения кабеля и его подключение

Сечение жил кабеля выбирают в зависимости от плановой нагрузки (в кВт) и материала жилы. Совсем необязательно делать всю разводку кабелем с одинаковой жилой. Можно сэкономить без ущерба для безопасности. Для этого на каждый участок подобирают сечение в зависимости от мощности приборов, которые будут сюда подключаться. Их потребляемая мощность суммируется, добавляется около 20% запаса и по этой величине в таблице подбирается сечение.

Таблица выбора сечения электрокабеля в зависимости от нагрузки

Для подключения электропитания в деревянном доме добавляются еще требования по пожарной безопасности. Основное — оболочка провода должна быть негорючей. В таких проводах в наименовании есть буквы «нг». Для обеспечения требуемой степени защиты также необходима двойная (ВВГ) или тройная (NYM) изоляция кабелей.

Чтобы электропроводка в деревянном доме своими руками была сделана правильно, лучше всего использовать кабели с разноцветными жилами. Тогда вы точно не перепутаете ноль с фазой или заземлением. Обычно цвета распределяются таким образом:

Если покупать будете кабель европейского производства, там цвета другие:

«земля» — желто-зеленый;
«ноль» — белый;
«фаза» — красный.

Выбор розеток и выключателей

Для обеспечения пожарной безопасности в деревянном доме устанавливаться должны розетки и выключатели, имеющие металлическую монтажную пластину. Сначала на стену монтируется она, затем устанавливается внешняя панель. Допускается использование пластиковых пластин, но пластик должен быть негорючим и иметь соответствующий сертификат пожарного надзора.

Розетки и выключатели в деревянном доме должны иметь негорючие монтажные пластины

Причем, для безопасного подключения большинства современной аппаратуры требуется трехпроводные розетки с заземляющим проводом. Требуется заземление и при подключении освещения, но внутри помещения это часто не выполняется. А вот для освещения на улице наличие заземления необходимо: тут условия эксплуатации намного сложнее.

Электропроводка в деревянном доме своими руками: правила монтажа

В деревянном доме нужно постоянно помнить, что материал горюч и в данном случае лучше перестраховаться. Электропроводка в деревянном доме своими руками делается с соблюдением основных правил:

Сначала собирается вся схема, проверяется работоспособность каждой ветки (тестером). Каждую из линий электропитания проверяем на отсутствие короткого замыкания, «на землю». Только потом провода подключаются к автомату. Рекомендуем сразу подписывать что подключено. Потом проще искать неисправности. Подключив одну линию, включаете электропитание, подключаете нагрузку. Если сработок нет, отлично — можно продолжать. Выключаете автоматы (который идет на проверенную уже линию и вводный), работаете со следующей линией. После того как все линии проверены и подключены (подписаны), врубается вводный автомат. Затем, постепенно, по одному, включаются линии.
Монтаж электропроводки в деревянном доме ведется только целыми кусками кабеля без соединений и скруток.
Прокладка проводки проходит поэтапно. Уложив кусок кабеля, обязательно проверяем целостность изоляции уложенного куска кабеля. Для этого жилы и изоляцию «прозванивают» относительно земли и жил.
При разделке кабеля оставляют запас длинны — не менее 15-20 см. Если при неправильном соединении можно будет перезаделать не перетягивая кабели.
Обязательно следят за цветами проводов.

С соблюдением этих правил электропроводка в деревянном доме, сделанная самостоятельно, будет безопасной и надежной.

монтаж своими руками, как сделать, пошаговая схема

Самостоятельная прокладка новой электропроводки требует грамотного подхода и аккуратности. Перед началом непосредственного монтажа чертится схема электропроводки. В частном доме это особенно актуально, так как ошибки при прокладке способны привести к пожароопасной ситуации. Нарисованная схема электроснабжения поможет быстро и точно устранить возникшие в будущем повреждения или провести модернизацию домашней сети.

Требования к проводке в частном доме

Электропроводка выполняется в виде объединения проводов и кабелей, а также их креплений и сопутствующих защитных элементов. Монтаж её допускается выполнять как открытого, так и закрытого типа. Открытого типа проводка прокладывается по поверхности стен, потолков или пола с использованием: тросов, роликов, рукавов. Скрытая электропроводка укладывается в середине различных элементов дома: под полом, в стенах, подвесных потолках или в других монолитных объектах.

Монтаж электропроводки в частном доме своими руками выполняется совсем несложно, если существует чёткая принципиальная схема. При этом все работы проходят намного быстрее и вероятность допуска ошибок меньше. Перед тем как приступить к планированию и составлению схемы, необходимо знать, какие требования предъявляются к монтажу.

Перечень требований устанавливается специальными правилами ПЭУ (правила эксплуатирования электроустановок), которые обязательны для исполнения. Вот основной список:

электропроводка на объекте выполняется из проводников с изоляцией, препятствующей горению;
монтаж проводов происходит в трубах, металлических рукавах, пластиковых коробах, гофрированных трубках;
при использовании металлических каналов, создаётся надёжное их соединение друг с другом;
металлические части, участвующие в монтаже, следует непременно заземлить для защиты от изоляционного пробоя;
соединения и ответвления проводов выполняются в специально подготовленных местах с простым доступом для ревизии;
все соединения проводников происходят при помощи обжимного инструмента, паяльных работ, а также прижимов с использованием винтов или болтов;
места соединения и ответвления проводов не должны подвергаться механическому воздействию, вызывающему порыв или излом;
части электропроводки, содержащие металл, защищаются от различных факторов среды;
цветовое сочетание жил кабеля должно совпадать для однотипных жил;
номинальная мощность провода и электрической фурнитуры не должна быть менее 15% от максимальной нагрузки подключённых к нему потребителей;
кабель прокладывается с соблюдением вертикали и горизонтали без изгибов.

Этапы выполнения электропроводки

Соблюдение всех требований обеспечит правильность выполненной электропроводки в доме своими руками. Пошаговую схему составления плана можно представить в виде таких операций:

выбор материала и его количество;
чертёж схемы монтажа;
прокладка и установка всех частей электропроводки;
проверка работоспособности.

Самостоятельно выполнить пункты несложно. Но перед тем как правильно провести проводку в доме, понадобится выполнить подготовительный этап. Он включает в себя определение мест, в которых будут расположены точки подключения электроприборов и светильников, их количество.

Выбор материалов и способ монтажа

Энергоснабжающая компания подаёт электроэнергию по проложенным линиям с использованием столбов и опор или по силовому кабелю, зарытому в земле. От общей линии происходит ответвление кабеля на электрощит, расположенный на территории частного владения. Ответвление выполняется двухпроводным или трёхпроводным проводом. Соответственно, используется линия двухфазная или трёхфазная. Чаще отводится кабель, содержащий фазу и ноль. На конце этой линии устанавливается электросчётчик. Важно знать, что линия до счётчика полностью принадлежит энергоснабжающей компании, и выполнять какие-либо операции с ней запрещено.

Дальнейшая прокладка линии выполняется уже силами хозяина домовладения самостоятельно или электриком. Сама линия может быть проложена открытым или скрытым видом.

Проводка открытого типа выполняется по поверхности в видимом виде, что одновременно является как недостатком, так и преимуществом. Достоинство в простоте прокладки, свободном доступе к любой части электросети, а недостаток — плохая защищённость от механических повреждений. Кабель, прокладываясь по поверхности, крепится через изоляторы, напоминающие собой грибок. При этом конструкция розеток, выключателей, распределительных коробов используется накладного вида. Для защиты от повреждений и обеспечения электробезопасности применяются пластиковые короба. Они образовывают канал, в который и укладывается кабель.

Скрытая проводка располагается в выполненных, а после прокладки кабеля заштукатуренных, штробах. Спрятана в напольной стяжке или за фальшь панелями. Электрофурнитура используется внутреннего исполнения. Сам провод, если не прокладывается в бетонной или кирпичной стене, укладывается в металлорукаве. Недостаток в том, что при повреждении провода придётся извлекать его из монолитных конструкций. Возможно, использовать и комбинированный метод, одни участки делая скрытыми, а другие наружными. Обязательными частями электропроводки в доме будет:

Электрический щиток.
Автоматический выключатель.
Точка подключения электроприбора.
Выключатель.
Распределительная коробка.
Кабель.

Электрический щиток устанавливается такого размера, чтоб в него поместились все вводные элементы. Автоматический выключатель предназначен для быстрого разрыва провода при возникновении аварийной ситуации на линии. Основная его характеристика — значение номинального тока. На сколько ампер понадобится автомат в доме, вычисляется путём суммирования мощности всей планируемой нагрузки, которая может быть включена одновременно в цепь.

При подборе автомата учитывается не только мощность подключаемых приборов, но и качество, а также сечение проложенной электропроводки. Несоответствие сечения кабеля, который будет использоваться для разводки электричества, может привести к его перегреву, в результате чего произойдёт короткое замыкание и пожар.

Сечение провода характеризуется величиной тока, которую он пропускает через себя без ухудшения своих электрофизических свойств. Например, медный провод сечением 1,5 мм/2 выдерживает продолжительную токовую нагрузку в 19 ампер. Поэтому применять автомат на 20 A при таком сечении нельзя, понадобится на 16А.

Распределительная коробка имеет вид пластикового контейнера с крышкой, по бокам которой выполнены отверстия для ввода кабеля. Основная её характеристика — размер и качество материала её изготовления. Выключатели и розетки рассчитываются на ток, не превышающий значения подключённых к ним приборов.

Построение схемы

После выбора материалов и расположения точек подключения электроприборов выполняется чертёж электрической схемы. Лучше всего использовать готовый план дома, на котором изображаются все элементы, участвующие в построении электрической сети.

Для упрощения разводки проводов потребители разделяются на группы, это также поможет распределить нагрузку и позволит сэкономить материалы. Если частный дом имеет много помещений, то на чертеже отдельно изображаются розеточные цепи и освещения. На схеме указывается следующее:

Точки выхода линий с привязкой к поверхностям помещения. Это розетка, выключатель, светильник. В качестве привязки указывается как минимум два размера, например, от пола и края стены.
Прокладка кабеля и установка элементов.
Линии, соответствующие прохождению проводов. Для наглядности лучше выполнять разными цветами и подписывать назначение, марку и сечение закладываемого провода.
Подключение группы к фазе.
Обозначения линиями, за какую часть освещения отвечает определённая кнопка выключателя.

Уходящий со счётчика кабель выходит и коммутируется на щитке распределения. В нём устанавливается ряд автоматической защиты, состоящий из вводного автомата и однополюсных выключателей. В совершенстве каждая электрическая точка оснащается своим автоматом, но по затратам это не невыгодно. Поэтому создаются группы, на каждую из которых устанавливается свой предохранитель.

В середине группы расключение происходит следующим способом. Силовой провод, выходящий из автомата, разветвляется в коробке распределения на каждую электрическую точку. Такая точка представляет собой место, к которому коммутируется электрический прибор. При этом к розетке подводится провод с двумя или тремя жилами, и подключается она параллельно. Выключатель устанавливается последовательно в разрыв силового провода.

Провод с тремя жилами подразумевает заземление, выполненное по одному из трёх проводов. Присутствие заземление важно, так как на металлических корпусах электрических приборов есть разность потенциалов, например, на холодильнике, чайнике, нагревательном котле и т. д. Это напряжение может быть опасно для жизни в случае пробоя изоляции. Выполненное заземление устраняет эту проблему. Для этого в розетке предусмотрен заземляющий контакт. Фактически это непрерывная связь металлических частей электроприборов с землёй.

Заземление выполняется с помощью контура в виде треугольника, сваренного из толстого металла, имеющего равные стороны. Контур заземления размещается на расстоянии не более 1 метра от фундамента дома. К треугольнику с помощью болта прикручивается большого сечения провод, другой конец которого подключается к заземляющей планке в щитке.

Прокладка кабеля и установка элементов

После составления схемы и закупки материалов происходит монтаж. Главное, соблюдать технику безопасности и в точности следовать начерченной схеме. Вначале по поверхностям стен и потолков проводятся линии, соответствующие прокладке провода. Затем размечаются местоположения электрофурнитуры. При скрытой проводке выполняется: штробление, подготовка углублений для розеток, выключателей, места для щитка. При наружном исполнении на равном расстоянии крепятся держатели кабеля и проделываются отверстия для крепежа накладной фурнитуры.

После прокладки и закрепления кабеля собирается щиток. Для этого на din рейку устанавливается вводный автомат и на каждую группу линий автоматические выключатели. При необходимости добавляется УЗО или вместо вводного ставится дифференциальный автомат. Это такой вид выключателя, сочетающий в себе одновременно функции автоматического выключателя и УЗО. В щитке также устанавливается планка заземления и нулевая.

После установки всех элементов в щитке подсоединяются провода. Общепринято для фазового провода применять коричневый цвет, синий для нулевого и жёлто-белый цвет для заземления. Все соединения происходят с помощью зажимов устройств. В распределительной коробке провода соединяются методом скрутки с дальнейшим изолированием или с помощью зажимов, в розетках и выключателях согласно их устройству.

Проверка на работоспособность

После того как сделана проводка в доме своими руками или с помощью специалиста, её необходимо проверить. Для этого с помощью мультиметр, в режиме прозвонки проверяют целостность проводки, отсутствие короткого замыкания в розетках и выключателях, работоспособность автоматов.

Только после успешной проверки соединяется вводный автомат с клеммами счётчика для подачи в систему электроэнергии. Если есть возможность, то обязательно при подключении отключается автомат, стоящий перед счётчиком. Следует помнить, что напряжение 220 вольт опасно для жизни и работа с ним требует допуска и знаний по защите, поэтому на заключительном этапе лучше пригласить электрика.

Схема электропроводки в частном доме своими руками

Современную квартиру, дом, офис или коммерческое заведение невозможно представить без электричества. Оно плотно вошло в нашу жизнь и продолжает захватывать все новые и новые сферы жизнедеятельности. От того, насколько качественная проводка в помещении и насколько бесперебойно она работает, зависит функционирование объекта – без электричества отключается освещение, электрокотлы, кондиционеры, компьютеры и пр. Поэтому если вы задумываетесь о создании полноценной схемы электропроводки в частном доме, то прочитайте нашу статью – в ней мы расскажем о тонкостях и нюансах этого дела.

Введение

Подключение участка, дома к электроснабжению выполняют силовым кабелем от столба к дому по воздуху или подземным способом в траншее.
Для подземной прокладки используют силовой кабель, например, асбл 3х240 в Краснодаре. Главная конструкционная особенность — наличие защитной брони. Гибкие свойства и высокая плотность электрокабеля делают его пожаробезопасным. Повышенная надежность изделия обусловлена наличием двух стальных лент.

Перед тем как планировать расположение кабелей, нужно составить план расположения техники и освещения во всех комнатах, в технических помещениях, в хозяйственных постройках и на улице. Отталкиваться нужно именно от него. Если, к примеру, в зале достаточно двух-трех розеток для подключения телевизора и торшера, то на кухню нужно вести несколько линий для подключения мощной стиралки и посудомойки, микроволновки и электрочайника, электрокотла и варочной поверхности.

Классическая схема для подключения дома

Расчет следует делать с учетом всех потребителей, которые будут подключены+запас+подумайте, что еще вы подключите к сети в будущем. К примеру, если вы планируете бить скважину, то вам надо будет запитать мощный двигатель, если в гараже планируется поставить станок – то думайте, какой кабель выдержит нужную силу тока. На первом этапе надо составить детальный план всего электрооборудования, которое есть и будет в доме. Учитывайте кондиционеры, системы видеонаблюдения, ландшафтного освещения и пр.

Затем на основе схемы расстановки потребителей составляется принципиальная схема монтажа электропроводки в частном доме своими руками. По данной схеме будет производиться сборка, чтобы вы нигде не запутались и не ошиблись. По ней можно будет быстро рассчитать количество нужного кабеля, его сечение, количество розеток и выключателей, определить местоположение щитка и счетчика, стабилизаторов и других элементов цепи. Согласно схеме закупается все оборудование и проводится монтаж – она считается основополагающей.

Делаем разводку

Проводка может быть двух типов – наружная или скрытая. Сегодня практически повсеместно используют скрытую проводку, которую укладывают в вырезанные по стенам и потолку штробы. Наружная проводка применяется там, где каналы проложить не удается – в деревянных домах, конструкциях из оцилиндрованного бревна, бруса, по полу и пр.

Рисуя схемы электропроводки в частном доме своими руками, обязательно учитывайте, что СНиП требует делать покомнатную разводку. Более того, нужно рассоединять линии розеток и освещения. Такое решение более затратно, чем “круговые” схемы, но оно безопасно и позволяет включать в сеть мощные потребители без риска выхода остальных приборов из строя. К тому же покомнатная разводка позволяет проводить ремонт в одном помещении, отключив его, тогда как в остальных будет электричество.

Разделение сетей по классам позволяет использовать кабеля и автоматы нужной мощности. К примеру, для освещения используется провод на 1.5 квадрата и автомат на 16А. Этого вполне достаточно для подключения нескольких источников освещения и даже мощной центральной люстры. Для розеток используют кабель на 2.5 квадрата и автомат на 25 ампер. Суммарная мощность на одну линию не должна превышать 4,5 кВт (например, микроволновка, вытяжка и электрочайник, включенные в одну розетку или линию “едят” 800+300+1300 Вт или 2,4 кВт). Если вы планируете подключать мощные потребители (к примеру, бойлер на 3-4 кВт, стиралку, электрокотел, духовой шкаф), то тяните к ним отдельные линии.

Нормативы прокладки кабелей

Линия подходит к электрическому щитку, на каждую устанавливается отдельный автомат согласно мощности. На входе ставится общий автомат (можно использовать на 32 или 40А).

Разделение по группам потребителей

Чтобы качественно провести электричество в доме, нужно все правильно спланировать. Сделайте разделение всех линий и источников на группы:

Сеть, используемая для освещения.
Сеть, используемая для питания розеток.
Силовая сеть (для мощных потребителей).
Сеть, используемая для уличного освещения.
Сеть для хозпостроек (гаража, сарая, бани и пр. ).

Эти сети рисуются на отдельных листах бумаги с указаниями размеров помещений и ширины перегородок. Затем делается подсчет необходимого количества кабеля (с учетом его сечения), розеток и других устройств.

Если вы делаете скрытую проводку, то она закладывается в штробы, после чего штукатурится и вся стена выравнивается в одно целое. Если вы делаете наружную проводку, то ее укладывают уже после облицовки стен, пряча кабеля в специальные металлические или пластиковые каналы.

Обдумывая, как сделать разводку электропроводки в доме, прикиньте, нужен ли вам будет стабилизатор напряжения. Современные сети крайне нестабильны, напряжение в них может прыгать от 180 до 240 градусов, тогда как для многих приборов возможные отклонения составляют 5-10%.

Внимание: стабилизатор выровняет напряжение и защитит ваши приборы от перегорания, но для этого нужно правильно рассчитать его мощность с таким расчетом, чтобы его хватало на все одновременно работающие устройства.

Нарисуйте схему прокладки кабелей и размещения устройств

Подготовительные работы

Итак, вы решили создать проводку своими силами. Для этого вам понадобится набор инструментов:

Мультиметр.
Тестерная отвертка.
Коннекторы для проводов.
Плоскогубцы.
Нож для снятия изоляции.
Перфоратор и шлифмашинка с алмазным диском для изготовления штроб.

После подготовки набора инструментов пришло время приступать к разметке будущей проводки. Сверху провода пускаются на высоте 20 см от потолка, все ответвления на розетки или выключатели делаются строго вертикально. Не нужно пытаться экономить кабель, натягивая его поперек или наискосок комнаты – это приведет к печальным последствиям, когда вы решите повесить шкафчик или картину через 5 лет после ремонта.

Во влажных помещениях нельзя размещать выключатели и розетки. Высота их размещения регулируется по СНиПу или в зависимости от пожеланий заказчика. Как провести проводку в доме, если необходимо создать освещение во влажной комнате (например, сауне)? В сеть включается трансформатор и подается напряжение не более 36 вольт, поскольку оно безопасно для человека.

Как правильно осуществлять разметку

Разберем, как правильно строить электропроводку в доме своими руками (пошаговая схема). Начинайте делать разметку от щитка. Сначала проведите линии, по которым будут проходить основные магистрали. Подумайте, какой ширины и глубины резать штробу. Затем подумайте, где расположатся электромонтажные коробки (их нужно делать на присоединении проводов к магистралям). От коробок опустите розетки и выключатели, проведите по потолку разметку для светильников. Когда все подготовительные работы завершены и линии пролегания нарисованы, то приступайте к штроблению. При помощи болгарки и алмазного диска вырезаются щели на заданную глубину, параллельно им режутся вторые. Затем при помощи перфоратора или зубила выдалбливается канавка, в которую закладываюся кабеля. Их крепят внутри штроб при помощи стяжек, а затем заделывают цементом или асбестом.

Внимание: проводить заделку рекомендуется после тестирования системы. Если какой-то кабель повредился в процессе монтажа, то не придется вырезать штробы заново.

Грамотное подсоединение щитка

Монтаж

После разметки и вырезки штроб в них укладываются кабеля. Все соединения осуществляются в монтажных коробках при помощи специальных штекеров. Можно, конечно, пропаивать провода, но это совершенно излишне и занимает много времени. Штекерное подключение быстрое и надежное, главное, выбрать оригинальные материалы.

При подключении выключателей нужно размыкать фазу, а не ноль. Фаза приходит на нижнюю часть патрона, а не на боковую, чтобы вы случайно не зацепили ее при замене лампочки. Это основные правила того, как сделать проводку в доме своими руками – запомните их и выполняйте в обязательном порядке.

После того как провода разложены, нужно подключить их к электрощитку, установив в него автоматы, УЗО, счетчик. Его может переносить или пломбировать только сотрудник энергоснабжающей компании, поэтому не торопитесь снимать его сами – вас оштрафуют на крупную сумму. Все кабеля, заходящие в счетчик, желательно промаркировать, на автоматы наклеить стикеры с обозначением, за что они отвечают, или подписать их маркером. Также желательно наклеить на дверцу щитка схему подключения, иначе через 5-10 лет вы просто не вспомните, что и как было собрано.

Некоторые нюансы

Расскажем вам некоторые тонкости того, как провести свет в доме своими руками. Существуют два вида кабеля – медный и алюминиевый. Мы настоятельно рекомендуем вам использовать только медный кабель – он выдерживает большие нагрузки, не портится со временем и легко укладывается даже на изгибах. Запитывать розетки лучше всего кабелем 3*2,5 ВВГнг (негорючим). Третий кабель идет на заземление (многие современные устройства не работают без него). Одинарные розетки лучше не ставить – вам их просто не хватит. На одну комнату нужно минимум 4 розетки (даже в спальне вы включите телефон на зарядку, планшет, утюг и торшер). Для залов рекомендуется создавать группы по 4-6 розеток (к примеру, для подключения компьютера надо минимум 4, а если у вас есть принтер/сканер, то все 6). На кухне возле рабочей поверхности также обычно ставят 4 розетки (вытяжка, электрочайник, блендер, хлебопечка), еще минимум 2 разводят на остальные устройства (холодильник, электрокотел, бойлер и пр).

Для освещения целесообразно использовать обычный кабель ВВГнг 3*1,5 мм2 – его вполне достаточно для питания нескольких источников света. Но если вы планируете создать проходные выключатели, то вам нужно будет доработать схему.

В целом, электрика в частном доме сложная только на первый взгляд. Если вы изучите соответствующую литературу и будете соблюдать все советы, то вы быстро и качественно сможете собрать ее сами. Главное – не экономить, использовать только качественные комплектующие и быть благоразумным, не подключая на кабели для освещения бойлер или теплый пол.

Электричество своими руками в частном доме.

Монтаж электропроводки закрытого и открытого типа

Электричество своими руками в частном доме. Монтаж электропроводки закрытого и открытого типа

Проводка в новом доме укладывается двумя способами – открытым и закрытым, причем первый вариант чаще выбирается при невозможности применения второго.

Открытая проводка. Она прокладывается поверх стен и при желании защищается кабель-каналами. Имеет свои преимущества – всегда доступна осмотру. При этом, как любой технический элемент в интерьере, «режет глаз». Исключение составляет дизайн помещений в стиле лофт или ретро, где такие решения приветствуются.

При открытом монтаже кабель крепится скобами на поверхность, затем его закрывают коробом. Углубления для розеток и выключателей делаются перфоратором или буром.

Короб (кабель-канал) для открытой проводки Источник wotsite.ru

Скрытая проводка. При скрытом монтаже приходится штробить стены (пробивать каналы), укладывать провода и прятать их за стеновой отделкой. Такой способ более надежный и долговечный, но одновременно трудоемкий и затратный при будущих переделках. Чтобы в будущем не задеть кабели при сверлении стен, стоит запастись планом расположения сети.

Электрическая проводка в доме делается по неизменному правилу: укладка производится строго горизонтально или вертикально, любой другой путь не допускается. Изгибы выполняются под прямым углом.

Перед монтажом в соответствии со схемой размечаются стены, горизонтальные и вертикальные участки. Это можно делать с помощью лазерного уровня или отвеса, смазанного мелом или углем. Можно сфотографировать стены с нанесенной разметкой. Памятка поможет в будущем не задеть проводку сверлом или гвоздем.

Надо зарисовать себе схему расположения проводов внутри стен Источник pinterest.com

При скрытом монтаже штробы (канавки в поверхности стены) пробиваются долотом или болгаркой или специальным штроборезом. Провода укладываются в штробы, их закрепляют и маскируют гипсом или алебастром. Иногда скрытую проводку проводят не в штробе, а под плинтусом, что сохраняет доступ и возможность проверки.

Проводка в деревянном доме

Организация проводки в таком жилище имеет свои особенности. Внутренняя проводка с заглублением проводов в стены увеличивает вероятность пожара для деревянных конструкций. Поэтому наиболее безопасным является открытый вариант.

Разводка электропроводки в деревянном доме Источник bauenhaus.ua

Предпочтительнее использовать плоский кабель; для исключения провисания его фиксируют крепежом из жести или пластика.

Когда сеть собрана и все элементы подключены, проверяется исправность.

Электропроводка в частном деревянном доме. Требования к электропроводке в деревянном доме

В связи с высокой пожарной опасностью деревянных домов, соблюдение правил и требований, предъявляемых к прокладке электропроводки, приобретает особую актуальность.

Соблюдение требований безопасности начинается уже при подключении деревянного дома к линии электропередачи. Это мероприятие должна проводить организация, отвечающая за снабжение электроэнергией. После оформления всей необходимой документации, устанавливается счетчик и выполняется непосредственное подключение к питающей сети. Для этих целей используется гибкий изолированный провод, у которого предварительно проверяется целостность изоляции.

Как правило, счетчик устанавливается снаружи, а распределительный щиток – внутри здания. Кабель, соединяющий обе точки, проходит по стальной трубе через отверстие, пробитое в стене. Высота ввода должна быть не менее 2,75 м от поверхности земли. Изоляторы и провода проходят от выступающей части крыши на расстоянии не менее 20 см. Вводная труба защищается от проникновения влаги.

Началом внутренней проводки в деревянном доме является распределительный щит. Для его установки выбираются сухие места. Данный вид оборудования не может располагаться в ванной комнате, душевой или санузле. Щит должен иметь несгораемую основу и запираться на ключ. На расстоянии 50 см от него не должно быть отопительных приборов и оборудования, систем газо-, водоснабжения и канализации.

К уже рассмотренным способам прокладки кабелей и проводов в деревянных домах также предъявляются требования по обеспечению электро- и пожарной безопасности.

Скрытая прокладка проводов может быть выполнена несколькими способами:

Обычный провод в оболочке из горючих материалов укладывается на несгораемую подкладку, после чего на него наносится слой штукатурки толщиной 1 см и более.
Обычный провод с оболочкой из огнестойких материалов может быть просто уложен на несгораемую подкладку по всей длине без последующей штукатурки.
При использовании провода в металлической гофре, он может укладываться на конструктивные элементы здания.
В случае использования стальных коробов, закрепляемых непосредственно на конструкциях, в них могут укладываться провода, у которых отсутствует дополнительная защита.
При использовании огнестойких пластиковых коробов допускается прокладка в них любых проводов, при условии установки под ними подкладки из несгораемых материалов. В дальнейшем сам короб покрывается штукатуркой, толщиной слоя 1 см и более.

Непременным условием использования металлических коробов и гофрированных шлангов является их дополнительное заземление на всем участке прокладки кабелей и проводов. Размеры подкладки из негорючих материалов выбираются таким образом, чтобы она выступала за габариты короба или гофры как минимум на 1 см.

Разводка проводов открытым способом в большинстве случаев выполняется с применением роликов. Данный способ более простой с технической точки зрения и не требует такого количества материалов, как при скрытой проводке. Единственным недостатком является внешний вид таких линий, который успешно скрывается благодаря оригинальным дизайнерским решениям. В целях безопасности по всей длине проводов укладывается подкладка из негорючих материалов.

Для открытой проводки используется оболочка из негорючих материалов, которая укладывается прямо на конструктивные элементы. Если используются трубы или несгораемые короба, то наличие дополнительной оболочки проводов необязательно. Существуют отдельные технические требования для наружной проводки деревянного дома, прокладываемой непосредственно на улице. В первую очередь это касается минимального расстояния от земли до линии, которое составляет 2,75 метра. Промежуток между проводом и стеной здания должен быть не менее 0,5 метра, а расстояние от балконов и окон – 1,5 метра и выше.

Основное внимание уделяется вводу в здание и защите его от попадания и скопления влаги. С этой целью применяются специальные уплотнения, обеспечивающие надежную герметизацию.

Перед разводкой проводов необходимо определить место расположения всех потребителей, определить суммарную мощность бытовой техники и оборудования. Соблюдение всех технических норм и требований обеспечит надежную и продолжительную эксплуатацию домашней электрической сети. Одновременно будут решены вопросы электро- и пожарной безопасности, особенно актуальные для деревянных домов.

Проводка в доме своими руками схемы. Разводим электропроводку в частном доме своими руками

Еще совсем недавно, разводка электропроводки в частном доме выполнялась из алюминиевого кабеля сечением 2. 5 мм². И этого было более чем достаточно для подключения холодильника, утюга или радиоприемника.

Однако время не стоит на меньше, и с каждым днем количество бытовых приборов в доме только увеличивается (кондиционеры, электрические печи и духовые шкафы, бойлера, котлы автономного отопления и так далее). В связи с этим значительно возрастает нагрузка на электропроводку, что может привести к ее выходу из строя с последующим коротким замыканием или даже возгоранием.

По этой причине при новом строительстве или выполнении ремонтных работ, в первую очередь необходимо выполнять новый монтаж электропроводки в частном доме. Для этого можно либо заказать услуги профессионалов, либо же выполнить все работы своими руками.

Во втором случае будет крайне полезно прочитать данную статью, поскольку в ней будет подробно описан каждый из этапов электромонтажа и представлены все основные требования, рекомендации и ограничения при выполнении данного типа работ.

Основные этапы монтажа электропроводки в частном или загородном доме

Согласно многолетнему опыту в выполнении электромонтажных работ, все работы можно подразделить на следующие этапы:

Составление схемы электроснабжения (количество и место расположения розеток, выключателей, светильников и так далее).
Определение места установки распределительного щитка.
Разметка потолков, стен и полов под прокладку кабельно-проводниковой продукции и установку подрозетников и распределительных коробок.
Штробление стен под скрытую электропроводку.
Штробление стен под установку распределительного щитка (при установке внутреннего щитка).
Высверливание отверстий под установку подрозетников и распределительных коробок.
Монтаж трасс для крепления гофры (если прокладка кабельно-проводниковой продукции будет выполнятся в гофре).
Прокладка кабельно-проводниковой продукции.
Установка подрозетников и черновая заделка штроб.
Расключение распределительных коробок.
Монтаж контура заземления.
Проверка сопротивления заземления смонтированного контура.
Сборка и монтаж щитка.
Проверка работоспособности всех розеток и выключателей.
Монтаж и подключение розеток, выключателей и осветительных приборов.

Рассмотрим более детально основные этапы, для того чтоб монтаж электропроводки в доме был выполнен качественно и прослужит не менее 20–25 лет (именно такой минимальный срок службы медной проводки).

Составление схемы электроснабжения (проект расстановки розеток и выключателей)

При строительстве или капительном ремонте первый этап — эта разработка проектно-сметной документации. Этим должны заниматься специализированные организации с лицензией. В данной статье этот вариант не будет рассмотрен, поскольку цель данной статьи — представить подробное описание выполнение электромонтажа своими руками.

В нашем случае проект (схема электроснабжение) подразумевает определится с местами установки розеток, выключателей, бытовых приборов, осветительных устройств, щитка освещения и способа прокладки проводов (скрытый или открытый). Рассмотрим какие существуют основные рекомендации при разработке плана электроснабжения.

Основные рекомендации при составлении схемы электроснабжения частного дома

Вся кабельно-проводниковая продукция в независимости от варианта монтажа должна выполнятся строго вертикально или горизонтально.
Повороты кабелей должны выполнятся строго под углом 90°.
Минимально расстояние от кабелей порталам, оконным и дверным проемам не должно быть менее 10–15 см.
Оптимальное расстояние от уровня чистого пола до выключателей должно составлять 90 см (в соответствии с европейскими стандартами).
Оптимальная высота расположения розеточных групп — 30 см от уровня чистого пола (за исключением розеток на рабочей поверхности в кухне, в ванной для подключения фена, бритвы, бойлера и так далее).
Розетки рекомендуется размещать по обеим сторонам кровати или дивана.
В местах установки телевизоров, количество розеток должно быть не менее 4 шт (2 шт для интернета и телевизионного кабеля и 2 для подключения телевизора и тюнера).
Для больших коридоров и комнат рекомендуется применять проходные выключатели.
Все мощные потребители (кондиционеры, электрические печи и духовки, бойлеры, котлы отопления и так далее) должны подключатся исключительно с распределительного щитка с отдельно установленной защитой.
Оптимальная высота установки распределительного щитка — 1. 5–1.7 м от уровня чистого пола.
Запрещается прокладывать кабельно-проводниковую продукцию ближе чем 20 см к газовой трубе.
Все металлические элементы и розетки должны быть обязательно заземлены.

Видео электропроводка в доме своими руками. Разводка электропроводки. Освещение

Электропроводка в загородном доме своими руками

Современный городской житель, проведя рабочую неделю в загазованном мегаполисе, стремится выбраться за город, чтобы отдохнуть на свежем воздухе от городской суеты и шума. Однако все мы привыкли к определенному уровню комфорта: свет, тепло, телевизор, Интернет, бытовая техника. Даже за городом большинство из нас не представляет нормальной жизни без электричества.

С другой стороны, именно за городом, нас чаще всего подстерегает опасность пожаров по причине неполадок в электропроводке. Как же превратить электричество в надежного друга, который будет верно служить дому и его обитателям?

Если вы не электрик…

Инженерное обеспечение – один из самых сложных вопросов при строительстве деревянных домов. А самая важная часть в устройстве домовой инженерии – электрическая распределительная сеть. Электричество несет в дома свет и тепло, возможность подключения огромного количества полезных приборов, облегчающих жизнь и украшающих досуг. Но это электричество, такое незаменимое, может оказаться и опасным врагом. Устанавливая причины пожара, эксперты более чем в 50% случаев выносят вердикт: «пожар произошел из-за неисправности электропроводки».

К сожалению, не существует нормативного документа, в котором бы просто, доступно и четко излагалась информация о том, как сделать электропроводку в деревянном доме. Некоторую информацию можно отыскать в ПУЭ (Правилах устройства электроустановок), различных ГОСТах и СНИПах. Только информация эта размыта и разбросана по различным разделам, а из-за применения технических терминов человеку с непрофильным образованием вообще кажется «китайской грамотой».

Первое, что необходимо сделать – это запросить «Технические условия для присоединения к электрическим сетям» у сетевой организации. В ТУ должны быть указаны выделяемая мощность, точка подключения и необходимые мероприятия для осуществления этого самого присоединения.
Если вы не электрик и не имеете навыков работы с электричеством, лучше всего найти профессионалов, которые сделают проводку в вашем доме с соблюдением норм и правил. И, конечно же, начать нужно с разработки проекта. Поверьте, проект будет необходим, даже если у вас маленький домик в садоводстве, и всей проводки – это свет в двух-трех комнатах и пять-шесть розеток. Пусть это будет хотя бы эскизный проект, по которому можно будет рассчитать сечение проводов, потребляемую мощность. Проект поможет в дальнейшем уменьшить эксплуатационные расходы и облегчит обслуживание электросети в вашем доме.

С чего начать?

Вы заказали работу профессионалам, — и правильно сделали. Но практика показывает, что будет лучше, если вы, как заказчик, будете иметь по возможности полное представление, о том, как должны проводиться работы. Хотя бы схематически. Впрочем, эта статья поможет и тем, кто решил делать электропроводку своими руками.

Итак, имея на руках проект можно приступать непосредственно к созданию электрической сети. Начать лучше с электрического ввода. Ответвление от магистральной воздушной линии выполняется обычно проводом СИП-4 (самонесущий изолированный провод) сечением согласно ПУЭ не менее 16 кв. мм. Токопроводящая жила у СИП из алюминия, а изоляция из сшитого светостабилизированного полиэтилена. Срок службы качественного СИП более 25 лет.
Вообще-то ответвление от ВЛ (воздушной линии) потребуется гораздо раньше, еще на этапе подготовки фундамента для будущего дома. Ведь необходимость куда-то подключить строительный электроинструмент возникнет сразу же. Конечно, можно попросить соседей, но едва ли они будут рады увеличению счета за электроэнергию из-за использования вашего электроинструмента.

Вводить СИП непосредственно внутрь дома нельзя, действующие ПУЭ запрещают прокладывать провода с алюминиевыми жилами по сгораемым конструкциям. Поэтому необходимо перейти на кабель с медными жилами. Наилучший вариант — кабель с изоляцией из малодымящегося пластиката, не распространяющего горение. В зависимости от вводимой мощности подбирается сечение жил кабеля, но не менее 10 кв. мм. Местом перехода может служить вводной щиток, установленный на фасаде или на столбе от которого выполняется ответвление. Во вводном щитке устанавливается вводной автомат, который не только защищает кабельную линию, но и услужит ограничителем потребляемой мощности. Поэтому сетевая организация, скорее всего его опломбирует.

Качественная автоматика – залог безопасности

Далее нужно установить распределительный щит, в который устанавливается счетчик, автоматы защитного отключения по группам потребителей, устройства защитного отключения (УЗО) или автоматы дифференциального тока. Существует достаточно большое количество моделей счетчиков, в зависимости от способа монтажа счетчика подбирается корпус щита, в который монтируются DIN-рейки для установки автоматов и УЗО модульной конструкции, шин зануления и заземления. Счетчик также может устанавливаться на DIN-рейку. Количество автоматов подбирается в зависимости от количества групп потребителей электроэнергии. Если в городских квартирах таких групп 2-3 (одна – свет, вторая – розетки), то в загородном доме логичнее распределить нагрузку по помещениям. Это сократит расходы на кабель и в случае неисправности позволит быстрее обнаружить и устранить неполадки. Размер щита следует выбирать с учетом дальнейшего развития и установки дополнительных автоматов. Дачное строительство – процесс почти бесконечный!

Автоматику, устанавливаемую в щите, следует выбирать только проверенных производителей. Эти приборы отвечают за вашу безопасность и безопасность вашего имущества.

Важней всего проводка в доме

А теперь поговорим непосредственно о проводке в доме. На этапе проектирования распределительной сети необходимо определиться с видом проводки. Согласно ПУЭ она может быть двух видов: открытая и скрытая. При открытой проводке провода прокладываются открыто по стенам дома или в коробах, электротехнических плинтусах, трубах, закрепленных непосредственно на стене. Скрытая проводка – это когда электрические кабели убираются в каналы, подготовленные в стенах заранее. Также на этапе проектирования необходимо достаточно точно разместить все электроприемники на плане дома. Это нужно для того, чтобы правильно установить розетки и выключатели, а также наметить каналы для скрытой проводки. Важно не допустить на этом этапе ошибок, иначе в дальнейшем будет очень сложно что-либо переделать, не нанеся ущерба внешнему виду и внутреннему дизайну дома.

Внимательно отнеситесь к выбору материалов для проводки. Излишне говорить, что все кабели и провода должны быть в оболочке из негорючего материала, на маркировке должны быть буквы «НГ», а желательно еще и не дымящего и не выделяющего при горении галогенов. Коробки, подрозетники, корпуса щитов тоже должны быть из негорючего материала.

При прокладке кабелей следует обратить внимание на то, чтобы на всем протяжении линии от распределительного устройства до электроприемника не было сростков и соединений. Поскольку из-за окисления жил кабеля в местах их соединения ухудшается проводимость электрического тока, возрастает сопротивление, а значит, это соединение начнет нагреваться. Соединять жилы кабелей следует с помощью специальных клемников, но ни в коем случае не скруткой. Винтовые клемники требуют периодического контроля и подтяжки. Сейчас большое распространение получили пружинные клемники. Стоят они немного дороже, но качество контакта в них намного выше при правильном подборе, и в дальнейшем они не требуют обслуживания.

При монтаже электропроводки в деревянном доме следует учитывать то, что стены из дерева со временем терпят усадку, происходит небольшое смещение венцов, что может привести к повреждению электрических кабелей. Поэтому места прохождения через стены усиливаются стальными трубами. И еще одно – при выполнении скрытой проводки в деревянном доме все проходы и каналы с кабелем должны обязательно закрываться негорючими заглушками, чтобы устранить приток воздуха по ним к месту возможного горения и препятствовать распространению огня.

Напоследок важный совет: зафиксируйте, где проходят кабели, для того чтобы в дальнейшем не повредить проводку. Достаточно, даже просто сфотографировать проложенный кабель. Потом, перед тем, как забить в это место гвоздь или вкрутить шуруп достаточно взглянуть на фото и избежать больших неприятностей. Пусть ваш дом будет светлым, теплым и комфортным!

Текст:

Алексей Никифоров, генеральный директор компании «Клевер-Н»

Землевладелец №1-2 (78) 2013

Электропроводка своими руками в доме и квартире

В монтаже электропроводки в частном доме или квартире нет ничего сложного и особенного — такого — чего не смог бы понять и сделать нормальный человек с головой и руками. Но, для выполнения всех работ понадобятся инструмент для электромонтажных работ и определённые знания по монтажу электрики.

Прежде всего необходимо определиться для чего нужна электропроводка, то есть, что именно будет подключаться к розеткам, где и какое необходимо освещение и откуда будет удобно управлять этим освещением. Другими словами, выбрать места для розеток, выключателей и светильников. Сделать это, лучше всего на бумаге или компьютере. Затем, после расстановки и разделения проводки на группы получится схема электропроводки Вашего дома. Идеальный вариант — это наличие проекта электроснабжения, но полноценный проект электропроводки для квартиры или частного дома встречается не часто, в смысле делать монтаж по нормальному проекту приходилось редко. Причина, конечно же, в ценах — хороший очень дорогой. Даже если его заказать, то при этом нет никакой гарантии в том, что всё будет выполнено качественно. Качественно — это, когда учтено всё, без исключения. Из всех предложений, подавляющее большинство проектировщиков-дизайнеров не имеют технического образования, они «художники» и не имеют ни малейшего представления что такое стройка или ремонт. Так что, если будете заказывать проект, выбирать нужно очень тщательно и не спеша.

Схема электропроводки в частном доме и квартире >>

В самом начале работ по монтажу электропроводки необходимо составить список всего необходимого материала. Следует особое внимание уделить качеству материала. На сегодняшний день самый лучший выбор — это покупка материала в специализированном магазине электрики. Если фирма-продавец крупная — цены бывают даже ниже, чем на рынке и купить можно все в одном месте, и уверенности в том что товар качественный намного больше. Выбор фирмы — производителя зависит от вашего бюджета выделенного на электрику. При определении бюджета необходимо помнить о реальной опасности использования дешевого и некачественного материала для электрики.

Материал для электропроводки в квартире и доме: стоимость материалов >>

Прокладка проводов и кабелей электропроводки в квартире или частном доме состоит из трех частей: разметка, сверление отверстий для крепежа и закрепление проводов. В первую очередь необходимо разметить места расположения розеток, выключателей и светильников, для этого понадобятся размеры по горизонтали и высоте по стенам и размеры мест расположения светильников на потолке. На сегодняшний день, почти все магистральные провода и кабеля электропроводки в квартире или частном доме прокладываются по потолку за натяжными или подвесными потолками. Размечать по потолку следует разметочным шнуром. Для сверления необходим перфоратор и буры, а также стремянка или подмости. Для прокладки провода понадобятся пассатижи, рулетка, легкий молоток и крепеж для провода.

Прокладка проводов и кабелей электропроводки в квартире и частном доме >>

Необходимо знать, как расключать распределительные коробки, для этого понадобятся монтажные схемы распределительных коробок электрических цепей розеток, выключателей, светильников и прочего электрооборудования, а также порядок действий при сборке распределительной коробки, то есть в какой последовательности и какие следует зачищать и соединять проводники в распределительной коробке. На монтаж электропроводки в квартире или доме, для групп освещения и розеток, почти всегда, приобретается только трехжильный провод. Для новой электропроводки розетки с заземлением являются обязательными. Все провода, кроме на розетки одной группы, подведенные к распределительной коробке должны быть подписанные.

Схемы подключения электрики в квартире и доме: принципиальные и монтажные,

соединение распределительных коробок >>

Распределительная коробка — это самая главная часть электропроводки. В коробках производится расключение всей электропроводки, то есть необходимое и правильное соединение токопроводящих жил кабелей в строгом соответствии со схемой. Распредкоробки должны быть на стенах. Самое лучшее соединение в коробке — это скрутка и затем сварка скруток. В распределительной коробке, в прямом смысле слова, распределяются электрические проводники: проводник с фазой, нулевой проводник и заземляющий проводник. К любой распределительной коробке обязательно прокладывается провод с электропитанием и в коробке по схеме соединяются проводники, распределяя цепи фазного, нулевого и заземляющего проводников по проводам, проводник — это каждая, отдельная жила в проводе или кабеле.

Распределительная коробка для электропроводки в квартире и частном доме >>

Установочные (монтажные) коробки или как чаще их называют — подрозетники, необходимы для монтажа розеток и выключателей, терморегуляторов для тёплых полов, а также для различных устройств, предназначенных, к примеру, для управления светом или для поднятия и опускания жалюзи на окнах. Подрозетники бывают для скрытой и наружной электропроводки. При монтаже электропроводки на стенах из гипсокартона, пластика или других панелей используются специальные, с креплениями для панелей.

Установочные коробки для розеток и выключателей >>

Щитки — это основные распределительные устройства в квартирах и в домах. Размер щитка зависит от количества электротехнических устройств, которые планируется разместить в щитке. Выбирается место для расположения щитка. Автоматические выключатели подбираются по максимальному току, нагрузке и производителю. Устройство защитного отключения (УЗО) также подбираются по максимальному току, нагрузке и производителю. Счётчик — это основной прибор учёта электроэнергии в квартире или доме.

Розетки и выключатели для квартиры или частного дома различаются только в плане дизайна, рекомендуется выбирать только известного производителя. Светильники — электротехнические устройства, которые, наряду со своей основной функцией — освещением, еще служат украшением интерьера.

При монтаже электропроводки своими руками в частном доме необходимо выбрать место для контура заземления, решить, необходимы ли стабилизаторы, генератор, источники бесперебойного питания.

Но, лично я считаю: каждый должен заниматься своим делом, а монтаж электропроводки в Своём Доме лучше доверить профессионалам!

Разводка проводки в частном доме своими руками. Проводка в доме своими руками

Сегодня нагрузки на электросеть в квартирах и частных домах из-за обилия бытовых приборов чрезвычайно велики. А в зданиях старой постройки проводка вообще не рассчитана на такое серьезное потребление. Залогом комфорта и безопасности проживающих в этих домах может стать грамотно выполненная разводка. Причем это вполне по силам сделать самостоятельно, если четко придерживаться инструкции и не игнорировать существующие правила электробезопасности.

Однако, если вы никогда не сталкивались с электроработами и имеете смутное представление о том, что такое электричество (в принципе), лучше не браться за такие серьезные вещи. При оформлении разводки непременно потребуются базовые бытовые знания и навыки в области электричества и электропитания.

Электропроводка своими руками: с чего начать?

Если в доме необходимо провести электропроводу, надо строго придерживаться следующих правил, положений и предписаний:

Нужно обеспечить свободный доступ к распределительным коробкам, а также к оборудованию электроучета.
Розетки и выключатели следует монтировать на уровне 0,-1,5 м от пола. И эти элементы также должны находиться в свободном доступе.
Открытые двери не должны преграждать доступ к оборудованию, указанному в п 1,2.
Количество розеток в жилом помещении считается из расчета 1 на 6 кв м.
На кухне розетки ставят по числу бытовых приборов.
Для электропитания ванной комнаты следует предусмотреть отдельный трансформатор, понижающий напряжение. А установить его необходимо за пределами данного помещения.
Кабель нужно класть, четко соблюдая вертикаль/горизонталь, без всяких провисов и прогибов, а также направлений по диагонали. В противном случае велика вероятность его повреждения при монтажных работах и выполнении перфорации.
Горизонтальные кабели кладутся на расстоянии:
- от перекрытий и карнизов — 5-10 см,
- от пола и потолков — 15 см.
Вертикальные кабели кладутся на расстоянии:
- от оконных и дверных проемов — 10 см, не меньше;
- от газовых труб — 40 см, не меньше.
Для разводки и соединения кабелей применяются специальные короба.
Любое проводящее электричество соединение должно быть надежно заизолировано.
Соединять алюминиевые провода с медными ЗАПРЕЩЕНО!

Как раскидать проводку по дому. План действий

Разводка электропроводки в частном доме делается до начала отделочных работ. Коробка дома выгнана, стены и кровля готовы, — самое время начинать работы. Последовательность действий такая:

Определение типа ввода — однофазный (220 В) или трехфазный (380 В).
Разработка схемы, расчет мощности планируемого оборудования, подача документов и получение проекта. Тут нужно сказать, что далеко не всегда в технических условиях вам определят заявленную вами мощность, скорее всего выделят не более 5 кВт.
Выбор составляющих и комплектующих, закупка счетчика, автоматов, кабелей и т.п.
Ввод электрики от столба в дом . Выполняется специализированной организацией, вам нужно определиться с типом — воздушный или подземный, установить в нужном месте автомат ввода и счетчик.
Установитьзавести электричество в дом.
Прокладка кабелей внутри дома, подключение розеток, выключателей.
Устройство контура заземления и его подключение.
Тестирование системы и получение акта.
Подключение электричества и его эксплуатация.

Это только общий план, в каждом случае есть свои нюансы и особенности, но начинать нужно с получения технических условий подключения к электросети и проекта. Для этого нужно определиться с типом ввода и планируемой мощностью энергопотребления. Нужно помнить, что подготовка документов может занять и полгода, так что подавать их лучше еще до начала стройки: на выполнение техусловий дается два года. За это время, наверняка, вы сможете выгнать стену, на которую можно будет поставить автомат и счетчик.

Проводка в доме своими руками с чего начать. Разводим электропроводку в частном доме своими руками

Еще совсем недавно, разводка электропроводки в частном доме выполнялась из алюминиевого кабеля сечением 2.5 мм². И этого было более чем достаточно для подключения холодильника, утюга или радиоприемника.

Основные этапы монтажа электропроводки в частном или загородном доме

Составление схемы электроснабжения (количество и место расположения розеток, выключателей, светильников и так далее).
Определение места установки распределительного щитка.
Разметка потолков, стен и полов под прокладку кабельно-проводниковой продукции и установку подрозетников и распределительных коробок.
Штробление стен под скрытую электропроводку.
Штробление стен под установку распределительного щитка (при установке внутреннего щитка).
Высверливание отверстий под установку подрозетников и распределительных коробок.
Монтаж трасс для крепления гофры (если прокладка кабельно-проводниковой продукции будет выполнятся в гофре).
Прокладка кабельно-проводниковой продукции.
Установка подрозетников и черновая заделка штроб.
Расключение распределительных коробок.
Монтаж контура заземления.
Проверка сопротивления заземления смонтированного контура.
Сборка и монтаж щитка.
Проверка работоспособности всех розеток и выключателей.
Монтаж и подключение розеток, выключателей и осветительных приборов.

Составление схемы электроснабжения (проект расстановки розеток и выключателей)

Основные рекомендации при составлении схемы электроснабжения частного дома

Вся кабельно-проводниковая продукция в независимости от варианта монтажа должна выполнятся строго вертикально или горизонтально.
Повороты кабелей должны выполнятся строго под углом 90°.
Минимально расстояние от кабелей порталам, оконным и дверным проемам не должно быть менее 10–15 см.
Оптимальное расстояние от уровня чистого пола до выключателей должно составлять 90 см (в соответствии с европейскими стандартами).
Оптимальная высота расположения розеточных групп — 30 см от уровня чистого пола (за исключением розеток на рабочей поверхности в кухне, в ванной для подключения фена, бритвы, бойлера и так далее).
Розетки рекомендуется размещать по обеим сторонам кровати или дивана.
В местах установки телевизоров, количество розеток должно быть не менее 4 шт (2 шт для интернета и телевизионного кабеля и 2 для подключения телевизора и тюнера).
Для больших коридоров и комнат рекомендуется применять проходные выключатели.
Все мощные потребители (кондиционеры, электрические печи и духовки, бойлеры, котлы отопления и так далее) должны подключатся исключительно с распределительного щитка с отдельно установленной защитой.
Оптимальная высота установки распределительного щитка — 1.5–1.7 м от уровня чистого пола.
Запрещается прокладывать кабельно-проводниковую продукцию ближе чем 20 см к газовой трубе.
Все металлические элементы и розетки должны быть обязательно заземлены.

Проводка в доме своими руками схемы. Какая должна быть электропроводка в частном доме, укладка своими руками, инструкция для новичков

Некоторые думают, что прокладка электропроводки в доме своими руками – слишком сложное дело для домашнего мастера. Работа с электроэнергией – серьезный вопрос, к которому нужно подойти ответственно. Правильное устройство электропроводки в каждом жилище – гарантия безопасности людей, ведь 70% пожаров происходят по причине неисправностей электрических сетей. Но если есть желание, основные знания и немного практики, то можно выполнить необходимые работы самостоятельно.

Последовательность работ

Проводку электрической сети в собственном доме производят до начала работ по отделке помещений. Коробка здания уже стоит, стены возведены и кровля на месте – подошло время подумать об электроэнергии.

Последовательность выполняемых работ такая:

Определение необходимого количества ах – однофазный ток (220 В) или нужно подключить трехфазный ток (380 В)
Создание электрической схемы, подсчет мощности будущих потребителей, подача документации в контролирующие органы и получение утвержденного проекта. Необходимо упомянуть, что не всегда вам разрешат заявленную мощность, чаще всего выделят до 5 кВт
Выбор комплектующих электросети, приобретение счетчика, электрических кабелей и автоматов необходимой мощности
Подвод энергии от столба в дом, эту работу самостоятельно выполнять нельзя, нужно пригласить специалистов энергопоставляющей организации, разместить в подходящем месте общий автомат и электрический счетчик
Закрепить распределительный щиток, провести в дом электричество
Укладка внутри дома кабелей, установка и подключение выключателей и розеток
Установка и подключение заземления
Проверка сети и получение акта

Но на каждом объекте есть свои особенности, начинать необходимо с изучения технических условий и проекта. Сначала нужно решить, какой нужен тип ввода, и определить какое количество электроэнергии будет расходоваться.

Подготовка и подача документов займет до полугода, лучше подавать их до начала строительных работ, на выполнение предоставляется 2 года. Этого срока, наверняка хватит, чтобы выгнать стены, и установить счетчик и автомат.

Количество фаз

Собственный дом может быть подключен к однофазному или трехфазному напряжению. На частные дома, предусмотрены однофазные сети, с допустимым расходом до15 кВт, и трехфазные более 15 кВт. Потребуется трехфазное напряжение, если необходимо использовать мощное оборудование, которое подключается к сети 380 В.

Однофазные автоматы

К трехфазной сети подключают такие электроприборы как производительные духовки, отопительные котлы или электроплиты. Требования к сети 380 В намного выше – при более мощном напряжении, повышается риск тяжелой травмы. По этой причине, если дом по площади не превышает 100 м2, и вы не планируете обогревать его с помощью электроэнергии, то лучше подключать сеть напряжением 220 В.

Составление плана и получение проекта

Теперь можно создавать план электропроводки и установки электроточек в доме. Для этого используют план здания в масштабе, на нем отмечают, где должна находиться техника, продумываете места, где будут установлены выключатели и розетки. Необходимо не забывать о местах установки массивной мебели, чтобы она не закрывала выключатели и розетки.

Схема электропроводки в доме

На плане необходимо отметить все необходимые осветительные приборы. Некоторые потребуют установки выключателей, для других потребуются собственные розетки. После этого необходимо подумать, что возможно еще придется включать в каждом помещении.

К примеру: на кухне есть множество разной техники, подключенной постоянно, им необходимы свои розетки. Но возможно вам потребуется иногда использовать другие электрические приспособления. Все эти данные указываются на плане, и рассчитывается самое удобное размещение точек включения.

Какая мощность вам потребуется?

После распределения электрической техники по помещениям, нужно сложить ее мощность. Сколько потребует каждое устройство можно посмотреть в таблице, но нужно помнить, что есть пусковые токи, которые превышают средние значения. К полученной сумме плюсуют примерно 20% для создания небольшого запаса.

Термоусадочный рукав

Полученный результат и указываете в документах, необходимых для получения разрешения. Если заявленную мощность вам предоставят, то очень хорошо, но скорее всего, вам дадут только 5 кВт – стандартный лимит для частного домостроения.

Разводка электропроводки в деревянном доме. Схема разводки электропроводки в деревянном доме

Схема электропроводки, в том числе и для деревянного дома составляется еще до начала выполнения монтажных работ. Типовой проект состоит из схемы запланированной проводки и расчетного количества необходимых материалов. Существуют рекомендации специалистов, которые нужно обязательно соблюдать. Например, все выключатели, розетки, распределительные коробки, счетчики и другие точки электрической схемы должны размещаться в местах, доступных для их обслуживания и ремонта.

При решении вопроса, как сделать электропроводку в деревянном доме своими руками, необходимо обратить внимание на расположение выключателей. Их размещение осуществляется таким образом, чтобы они не были закрыты шкафами, раздвижными дверями и другими предметами. Минимальная высота от уровня пола составляет 1 метр, однако современные нормативы разрешают установку на любую высоту с точки зрения эстетики и удобства пользования.

Размещение розеток на схеме планируется таким образом, чтобы при включении всех электроприборов не требовались дополнительные удлинители. Поэтому нужно заранее продумать размещение бытовой техники и электрооборудования. Высота розеток от пола составляет от 25 до 40 см, а на площади 6 м2 их должно быть не менее одной. В помещении кухни минимальное количество розеток составляет 3 шт. Расстояние каждой из них от металлических конструкций должно быть не менее 50 см.

При прокладке электропроводки все линии должны располагаться строго вертикально или горизонтально. Главная магистраль располагается на 15 см ниже потолка и на расстоянии от 5 до 10 см от балок и карнизов. Ответвления для розеток и выключателей прокладываются не ближе 15 см от проемов дверей и окон. Если выполнена нижняя разводка кабеля, то его расстояние от пола составляет не менее 15 см. Для соединения проводов используются распределительные коробки. Кроме того, необходимо предусмотреть подключение заземления и УЗО.

После составления проекта очень легко посчитать необходимое количество материалов и оборудования, которые будут монтироваться в помещениях.

Видео электропроводка в доме своими руками. Разводка электропроводки. Освещение

Постройте свой дом и сэкономьте! — Сделай сам

Если вы хотели бы построить свой собственный дом, но у вас мало опыта в строительстве, вам могут помочь комплекты для проектирования дома из балок и балок от FirstDay Cottage. Эти простые планы домов представлены в пяти вариантах, размером от 960 до 1840 квадратных футов, каждый по цене около 32 долларов за квадратный фут. Согласно FirstDay, практически любой человек с целеустремленностью, добросовестным трудом и умением работать с циркулярной пилой может его построить!

Дэвид Ховард, архитектор, получивший образование в Массачусетском технологическом институте, страстно любящий дома, построенные собственными силами, основал FirstDay Cottage в 1995 году.По оценкам компании, двое рабочих могут построить небольшой коттедж FirstDay примерно за 15 выходных.

Домашний комплект FirstDay DIY прибывает на грузовиках, перевозящих конструкцию, обшивку и настил, изоляцию из пеноматериала, кровлю и сайдинг, окна и двери, строительную пленку, внутренние перегородки и кухонные шкафы. Также включены планы и инструкции для дома. На грузовиках вы не найдете бетона для фундамента, водопровода и арматуры, электропроводки и арматуры, систем отопления или охлаждения, бытовых приборов, столешниц или краски.Домовладельцы, получив дополнительную консультацию от FirstDay, должны покупать свои собственные приборы и нанимать подрядчиков, сантехников и электриков.

Стоимость коттеджа с тремя спальнями и двумя ванными комнатами, по оценке FirstDay, составляет около 130 000 долларов. Ховард говорит, что обычное здание, подобное этому, после завершения будет оценено примерно в 250 000 долларов — мгновенный капитал! Кроме того, планы были разработаны для создания энергоэффективного дома, сводя к минимуму ваши счета за коммунальные услуги.

Чтобы не беспокоиться о строительных нормах, коттеджи FirstDay были спроектированы так, чтобы их можно было строить где угодно.По данным компании, эти комплекты использовались для строительства домов в 37 штатах, и все они соответствовали требованиям норм. Если вам понадобится помощь, сотрудники FirstDay доступны на протяжении всего процесса строительства для получения совета и поддержки.

Для получения дополнительной информации посетите сайт FirstDay Cottage онлайн.

Первоначально опубликовано: август / сентябрь 2010 г.

Рассматриваете отключение от сети? 8 причин, почему настало время

Признайтесь, дачники, привязанные к электросети: как бы вы ни ненавидели платить за коммунальные услуги, некоторые из вас втайне думают, что дачники, вырабатывающие собственную электроэнергию, немного эксцентричны, даже совершенно странны.

В худшем случае, возможно, вы подумаете, что это выживальщики апокалипсиса, которые сейчас выглядят как статисты Duck Dynasty, и хотят поменять рецепты на тушеную белку и советы по ловушке границ собственности. В лучшем случае они изворотливые мастерицы, которые рано ложатся спать, потому что обе лампочки мигают, и они устали после дня рубки дров и анализа химического состава батарей.

Фактически, почти все, что связано с производством электроэнергии вне сети, становится более эффективным и надежным — от солнечных панелей и аккумуляторных систем до устройств, использующих электроэнергию.Может быть, тебе пора пересмотреть свое мнение. Вот почему 2020-е годы станут десятилетием автономного коттеджного строительства.

1. Хранить электроэнергию становится проще

Солнце может не светить, ветер может не всегда дуть, и даже поток реки может уменьшиться в конце лета, поэтому любая автономная система должна сохранять электроэнергию в батарее — большинству дачников потребуется достаточно для двух или трех человек ». дней автономии »без выработки электроэнергии.

Типичный автономный коттеджный аккумуляторный блок будет использовать свинцово-кислотную технологию, хотя литий-ионная технология быстро улучшается.Самая старая и до сих пор самая экономичная технология автономных аккумуляторов — это свинцово-кислотные аккумуляторы с заливной водой (FLA). Это тот же химический состав, что и в большинстве автомобильных и морских аккумуляторов.

Во время зарядки аккумуляторов FLA из жидкого электролита в элементах выделяется небольшое количество воды, поэтому вам нужно время от времени добавлять дистиллированную воду, чтобы защитить металлические пластины внутри. Пока вы не выясните, как часто нужно пополнять счет, который зависит от использования, проверяйте его раз в месяц. Пополнение большого количества ячеек — дело привередливое; для экономии времени устройства для одноточечного полива (около 100 долларов и выше, в зависимости от количества батарей) заполняют их все сразу.Вам также необходимо очистить клеммы и выровнять заряд (если элементы заряжены неравномерно, срок службы батареи сокращается).

Правильно заряженные и обслуживаемые батареи FLA могут прослужить около десяти лет, говорит владелец Sage Energy Роб Седжвик, специалист по возобновляемым источникам энергии, который устанавливает автономные системы по всей Атлантической Канаде. С другой стороны, он видел, как запущенные батареи выходили из строя в течение пары лет.

Технология абсорбированного стекломата (AGM) стала широко использоваться в автомобильных аккумуляторах в 1980-х годах.В этих батареях также используется свинцово-кислотная комбинация для выработки электроэнергии, но они требуют гораздо меньшего обслуживания. AGM и гелевые батареи, близкие родственники, представляют собой свинцово-кислотные батареи с регулируемым клапаном (VRLA), что означает, что производимые газы рекомбинируются внутри батареи, поэтому они теряют значительно меньше воды. Вы должны делать визуальную проверку клемм аккумулятора на предмет коррозии примерно два раза в год, но это все, что требуется. Уловка? Вы заплатите примерно на 30–50% больше за аккумуляторы AGM (и даже больше за гелевые), чем за обычные аккумуляторы FLA, и получите срок службы на 20–30% меньше.

Литиевые батареи, такие как батареи в электромобилях и некоторых вилочных погрузчиках, многообещающи для дачников, не подключенных к электросети. «Литий — новое золотое дитя», — говорит Брайан Дуглас, бывший член правления Canadian Solar Industries Association и вице-президент по продажам HES PV, дистрибьютора систем солнечной энергии с офисами в Виктории, Британская Колумбия. и Барри, Онтарио. Не требующие обслуживания и компактные литиевые батареи выдерживают почти полную разрядку, поэтому вам не потребуется такая большая емкость, как для других типов.Однако вы легко можете потратить в четыре раза больше, чем свинцово-кислотные, а литиевые батареи нельзя заряжать, когда они холодные.

Это ограничение не останавливает Эндрю Маклина зимой. Он использует литиевую батарею в автономном коттедже, который он и его семья строят в Кавартах, о процессе, который они рассказывают на своем канале YouTube, Ontario Lakeside. «Вы не можете заряжать литиевую батарею, когда она ниже нуля, но вы можете ее использовать», — говорит он. «Когда аккумулятор достаточно теплый, я переключаю его на солнечные панели и снова начинаю заряжать», — говорит он.Некоторые типы литиевых батарей можно безопасно разместить в жилом помещении — он находится в ящике шкафа у дровяной печи, где быстро нагревается. Свинцово-кислотные батареи, которые могут выделять газы, такие как кислород и водород, должны храниться в хорошо вентилируемом помещении.

В то время как вы могли бы заплатить несколько тысяч за новый набор литиевых батарей, Macklin’s был взят из электромобиля Chevrolet Volt. Он получил батарею на 4,5 кВт через подключение к small-cabin.com, онлайн-форуму по отключению от сети.Со временем аккумуляторные батареи электромобилей не могут дать быстрый прилив энергии, в котором иногда нуждаются автомобили (в отличие от зданий). Эти батареи все еще имеют около 80 процентов своей первоначальной емкости и, по данным General Motors, еще около десяти лет полезного использования. Это не какой-то ренегатский хакерский прием; Сама GM повторно использует батареи Chevy Volt в демонстрационной ветроэнергетической системе на испытательном стенде транспортных средств.

«Следующая технология аккумуляторов будет действительно захватывающей», — говорит Дуглас.«Это может быть литиевый полимер, может быть другое химическое вещество. Мы действительно не знаем, но с каждым годом литий становится дешевле и безопаснее, а его емкость увеличивается. Мы движемся в правильном направлении ».

2. Земля дешевая вне сети

Но это может измениться. По словам Роба Макдональда, благодаря более легкому производству электроэнергии и более эффективным приборам, больше покупателей коттеджей — особенно тех, кто любит изоляцию, — открыты для размещения вне сети. Макдональд, генеральный директор Канадской национальной ассоциации оценщиков недвижимости, говорит, что вы должны быть открыты для доступа к воде, если вы хотите отключиться от сети.«Было бы редко иметь доступ к дорогам и линиям электропередач», — говорит он. Тем не менее, Роб Середюк, торговый представитель Chestnut Park в Маскоке и Халибертоне, говорит, что он видит множество автономных мест с доступом к дорогам.

«Если это подъезд, то там, вероятно, будет гидроэлектростанция, по крайней мере, на линии участка», — говорит Гвен Прайс, риэлтор Keystone Real Estate в Садбери, Онтарио. Но если вы хотите добраться до коттеджа на лодке, добавляет она, «чем дальше вы от пристани для яхт, тем меньше шансов получить электричество». По ее словам, некоторые покупатели хотят быть полностью самодостаточными, но большинство все еще ищут места в сети, а некоторые даже «страдают синдромом Кардашьян: они хотят лучшего из лучших, а автономные сети так далеко от них» что они ищут.”

Покупателям нравится отсутствие счетов за коммунальные услуги и отсутствие зависимости от электросети. Анализ 22000 продаж домов, проведенный Министерством энергетики США в 2015 году, показал, что покупатели готовы платить примерно на 4 доллара за ватт больше за дома с солнечными батареями. Другая страна, разные затраты на электроэнергию, — признает Брайан Дуглас, но он чувствует, что «каждый доллар, который вы вкладываете в крышу солнечной энергии, возвращается, когда вы продаете».

Этот автономный коттедж в Новой Шотландии украдет ваше сердце

3. Солнечные батареи теперь дешевле и быстрее устанавливаются

Пятнадцать лет назад вы могли приблизительно оценить установленную стоимость подключенной к сети солнечной энергосистемы в 10–12 долларов за ватт.По словам Брайана Дугласа, эта сумма снизилась примерно до 2,50 долларов, в основном благодаря увеличению предложения и более дешевым солнечным панелям, стеллажам и инверторам. Некоторые затраты на рабочую силу также снизились, особенно в связи с тем, что установка более совершенных стеллажей ускоряется. По словам Дугласа, микроинверторы, которые преобразуют постоянный ток в переменный (AC) прямо на каждой панели, также упрощают электромонтаж. Хотя все электрики учатся работать с высоковольтным постоянным током, немногие часто сталкиваются с этим в реальном мире. Электромонтаж солнечных панелей, ранее ограничивавшийся небольшой группой электриков с оборудованием и опытом работы с высоковольтным постоянным током, теперь стал проще для любого знающего электрика.

Означает ли это, что электромонтажные работы в многоканальной системе коттеджа под силу домашнему мастеру? «Скорее всего, нет», — говорит Дуглас. Небольшие 12-вольтовые установки для включения пары фонарей или комплектов plug-and-play, сделанных для жилых автофургонов, могут быть удобны для самостоятельного использования, но для установки сложной многопанельной системы выработки электроэнергии требуется больше ноу-хау, чем у большинства домашних мастеров. И, предупреждает он, если вы попытаетесь обойтись без разрешения и осмотра или не будете пользоваться услугами лицензированного электрика, у вас могут возникнуть проблемы со страховкой. «Мы работаем с надежными установщиками, которые сделают все правильно и не подожмут дом», — насмешливо говорит он.

Даже с учетом падения цен на панели, автономные системы в целом по-прежнему стоят примерно столько же, — говорит Роб Седжвик. Отчасти это связано с тем, что стоимость другого оборудования (контроллера заряда, инвертора и аккумуляторов) не снизилась в такой степени. Регулирующие органы теперь также больше осведомлены об этих системах и требуют большего оборудования для обеспечения безопасности. Он предлагает бюджет автономной системы от 5 до 10 долларов за ватт. В конце концов, вы, вероятно, потратите больше времени на обслуживание батареи, найдете использованные батареи в Интернете и сократите количество дней автономной работы.Вы даже можете потреблять больше энергии от своих свинцово-кислотных аккумуляторов, уменьшая количество, которое вам нужно, но сокращая их срок службы. Вы можете сделать множество вариантов.

4. Крошечные автономные системы приносят немного света практически везде

Даже если коттедж находится на решетке, навес или дровяной сарай в нем нет. Вместо того, чтобы пытаться проложить подземный провод и трубопровод от коттеджа через тонкую почву Канадского щита, подумайте о небольшой автономной системе освещения.За 190 долларов система SolarHome 620 от Biolite дает вам солнечную панель мощностью 6 Вт, а также три источника света (один с датчиком движения) и блок управления с другим источником света, который может заряжать ваш телефон и воспроизводить ваши мелодии. При полной дневной зарядке вы можете включить все фонари на средней яркости примерно на семь часов.

5. Бытовая техника становится эффективнее

«Раньше холодильники потребляли от трех до четырех киловатт-часов в день», — говорит Брайан Дуглас. «Теперь они снизились до одного-двух киловатт-часов.Некоторые, например «Уникальная техника» 13 у.е. футов. Холодильник с морозильной камерой постоянного тока, используйте еще меньше: около 0,6 кВтч в день. Дуглас — а это тот парень, который продает автономные энергосистемы — советует дачникам, которые думают, что им нужно увеличить мощность своей системы, что «покупка нового холодильника имеет больше смысла, чем установка еще двух или трех панелей и дополнительной батареи».

Простые способы экономии энергии на даче

6. Для некоторых есть даже лучшая альтернатива, чем солнечная

Сначала плохие новости. Даже в атлантической Канаде, где ветровые ресурсы хороши, малая ветровая энергия редко бывает привлекательным вариантом для дачников.Роб Седжвик установил или обслужил более 100 автономных энергосистем в регионе. Хотя он ремонтирует существующие ветряные системы, спрос на новые турбинные установки, по его словам, очень низкий.

Эффективность больших ветряных турбин, вырабатывающих электроэнергию для сети, нелегко уменьшить до размера коттеджа. Независимо от того, насколько мала турбина, чтобы ловить достаточно устойчивый ветер, она должна располагаться высоко над землей на прочной опорной конструкции, которая выше, чем окружающие деревья, что делает башню серьезной инженерной задачей, на которую большинство дачников не хотят смотреть.«К тому времени, когда вы начнете создавать инфраструктуру, экономия иссякает», — говорит Седжвик. Низкий спрос на ветряные микрогенераторы приводит к очень ограниченному предложению небольших турбин. Сейчас большинство из них импортируется из США или Великобритании. Он говорит, что канадские производители приходили и уходили, оставляя «много сирот в полевых условиях, а затем люди застревают с продуктами, которые нельзя обслуживать».

С другой стороны,

Micro-hydro может быть очень экономичным. Небольшая турбина, установленная в ручье на вашей территории, будет вырабатывать электроэнергию 24 часа в сутки, поэтому вам не понадобится большой аккумулятор для вечернего использования энергии или любых дней автономной работы.Даже если поток реки меняется в зависимости от сезона, солнечная энергия и микрогидро в гибридной системе дополняют друг друга. Вероятно, ручей обильно течет весной и осенью; солнце сильнее всего летом. Самое большое препятствие? Вам нужен ручей, который есть только у нескольких счастливчиков.

7. Не нужно жить аскетом

Коттедж Горда Поттера находится в конце длинной подъездной дороги — за линиями электропередач — на озере Биллингс, к югу от Халибертона, Онтарио. Он этого не говорит, но, похоже, ему нравится развенчивать мифы о автономном коттеджном поселке.Во-первых, он бывает здесь не только долгими солнечными летними днями. «Я здесь пару дней в неделю, 50 недель в году. Единственный раз, когда меня здесь нет, — это когда я путешествую по работе, — говорит он. Он не любит жить в крошечном доме. Для четырехсезонного коттеджа площадью 1300 кв. Футов, обладающего «всеми функциями дома», ему потребовалось восемь солнечных панелей мощностью 250 Вт (максимум, на который могла поместиться его южная крыша). И хотя он имеет обыкновение выключать свет, по его словам, он не экономен. «Я не делаю холод в доме для экономии энергии.Я слушаю музыку. Когда мне нужно, я использую горячую воду. Я не меняю свой образ жизни до такой степени, что он перестает быть комфортным ».

Он также не заинтересован в микроуправлении своей системой. Если коттеджный поселок, использующий альтернативную энергию, представляет собой ботаника-инженера, который любит смотреть электрические счетчики и проверять аккумуляторные батареи, то он противоположный. «Я люблю рубить дерево, ухаживать за вещами. Я не хочу играть с электрической системой ». Ему не обязательно. Инверторное зарядное устройство контролирует электрическую мощность панели, заряд аккумуляторной батареи и потребление электроэнергии в коттедже, балансируя спрос и предложение 24/7.Если солнце не светит и батареи разряжаются («примерно через два дня», — говорит он), пропановый генератор запускается автоматически для их подзарядки.

Его внесетевое электричество, произведенное на месте, по его словам, на самом деле более надежно, чем электричество, которое его соседи получают из сети. «Каждые пару недель я наблюдаю, как все озеро темнеет. У меня есть друзья на берегу озера, и они видят, как зимой мой коттедж освещается. Конечно же, они постучат в мою дверь: «Эй, Горд, у нас закончилась сила и холодно.Впусти нас. »

8. Но, возможно, вам понравится жить как аскет

В прошлом году популярность Мари Кондо (и негативная реакция на нее) ясно показала, насколько мы обеспокоены потреблением. Ее подход к беспорядку во многом основан на духовных практиках, которым она научилась, работая в синтоистском храме. Восточная Православная Церковь также обращается к чрезмерному потреблению, совету enkrateia или самоконтролю при использовании ресурсов. Варфоломей I, лидер церкви и видный защитник окружающей среды, пишет: «Безудержно потребляя плоды земли, мы поглощаемся алчностью и жадностью.Чрезмерное потребление оставляет нас опустошенными, оторванными от самого глубокого «я» ». Противоядием является современный аскетизм, «не бегство от общества и мира, а коллективное мышление и образ жизни, ведущие к уважительному использованию материальных благ, а не злоупотреблению ими». Не изоляционизм выживальщика, планирующего выжить без общества, а осознанное потребление, скажем, автономного дачника.

Отказ от сети — часть давней богословской традиции, — говорит Робин Бое, научный сотрудник Школы теологии Университета Торонто.Она также работала плотником, строя высокоэффективные дома с нулевым коэффициентом полезного действия. По ее словам, отключение от сети «заставляет вас действительно осознавать, сколько вы потребляете. Намного легче контролировать свое потребление, если вам постоянно напоминают, что вы потребляете энергию ». Даже для тех, кто отключен от сети только по выходным, этот опыт может «призвать их к лучшему поведению, когда они находятся в городе со всеми остальными».

У дачников часто есть врожденное чувство, что связь с природой может смягчить то, что не так в нашей жизни.По ее словам, жизнь вне сети — это «свидетельство того, что люди считали правдой: это совместное творение, и мы наиболее человечны, когда больше всего соприкасаемся с природой».

Рекомендуемое видео

Связанная история Звук отчаяния: изолированный коттедж вне сети

Что следует знать перед электромонтажом своего сарая

Что должен знать каждый домовладелец перед подключением сарая

Глубокая ночь. Ваш кондиционер не работает, и вы не можете спать из-за жары.К сожалению, ваша жена хранила коробчатый вентилятор в сарае. Умирая от небольшого движения воздуха, вы берете фонарик, в лучшем случае светящий тусклым лучом, и направляетесь на задний двор. Как только вы открываете дверь, фонарик гаснет, оставляя вас в темноте. Если вы просто хотите, чтобы свет помогал вам ориентироваться в темноте, или вам нужен полностью функциональный гараж, электромонтаж сарая не так сложен, как вы думаете. Вам просто нужно предварительное планирование, немного ноу-хау и пару выходных вашего времени.

Электромонтаж сарая — с чего начать

Планирование — важный первый шаг к электромонтажу навеса под открытым небом. «Вы сэкономите много денег, подумав об этом заранее», — сказал лицензированный электрик класса А Дэниел Стоддард из Bendanco Construction, Inc. в Элктоне, штат Вирджиния.

Для чего используется сарай?

Первый вопрос, который следует задать, — предлагает Стоддард, — это то, для чего вы используете сарай. Требования к электричеству сарая отличаются от требований к гаражу.

Если вам нужна простая линия, то, что Стоддард называет «шнуром и вилкой», это относительно простой проект «сделай сам» на выходные. Если вы хотите использовать свой сарай для гаража, в котором есть электроинструменты, сварочный аппарат, воздушный компрессор или аналогичные устройства для всасывания сока, вам нужно немного больше спланировать.

Какие инструменты вы будете использовать?

Одна электрическая цепь может обрабатывать только такое количество ампер. Поэтому, если вы планируете использовать инструменты, требующие большого тока, такие как настольная пила и пылеуловитель, вам необходимо запустить достаточное количество цепей, чтобы справиться с нагрузкой.Кроме того, хотя большинство инструментов и приборов работают от напряжения 110 В, некоторым требуется 220 В. Такие вещи, как сварочные аппараты, компрессоры и кондиционеры, часто требуют питания 220 В.

Зная, что вы будете использовать в своем гараже, вы подскажете, какой тип проводки и розеток и сколько цепей вам нужно установить. После того, как вы примете это решение, разумно обратиться к электрику, чтобы убедиться, что ваши цепи достаточно тяжелые.

Может ли панель дома выдержать дополнительную нагрузку?

В большинстве современных домов есть сеть на 200 ампер, которая должна обеспечить достаточное количество энергии для работы вашего дома и дополнительную нагрузку на складское здание с освещением.Но если вы планируете добавить гараж с инструментами или иметь какое-то отопление и охлаждение в своем здании, вам нужно начать считать токи, чтобы убедиться, что у вас достаточно, чтобы покрыть его. В рамках проекта может потребоваться подключение дополнительной панели.

Если вы не разбираетесь в электричестве, Стоддард предлагает сфотографировать вашу текущую панель и показать ее электрику вместе со своими планами, чтобы увидеть, возможно ли то, что вы хотите сделать.

«Мне часто люди присылают мне свои планы и спрашивают:« Это выполнимо? »- сказал он.Быстрый расчет с его стороны подскажет домовладельцу то, что ему нужно знать.

Как вы подведете электроэнергию от дома к дому?

Для одиночной цепи лучший способ вывести электроэнергию вне помещения — использовать удлинитель. Поскольку дома, построенные после 1980 года, оснащены наружными розетками с защитой GFI, совершенно безопасно иметь единственную розетку в здании, подключенную к дому через удлинительный шнур, рассчитанный на внешний вид.

«Он фактически превращает ваш уличный навес в другой прибор», — сказал Стоддард.

Он предостерегает домовладельцев отсоединять и хранить удлинитель, когда он не используется, или, если вы хотите, чтобы он был постоянно подключен, используйте только шнуры с маркировкой для использования вне помещений.

Если вы создаете гараж с несколькими цепями или вспомогательной панелью, лучший способ провести электричество на открытом воздухе — это закопать линии в землю. Конечно, размещение сарая повлияет на возможность прокладки линий захоронения. На вашем пути проложены другие инженерные коммуникации? Есть ли хардтоп или бетон для перехода? Это то, что нужно учитывать при планировании.Ваши ответы также повлияют на стоимость проекта.

Сколько времени займет проект?

Фаза планирования занимает больше всего времени. Если вы планируете установить проводку в навесе под открытым небом для использования в качестве гаража, некоторые эскизы и фотографии того, что вы хотите, помогут, когда вы дойдете до практического этапа. Используйте этот этап, чтобы проконсультироваться с электриком об инструментах, которые вы планируете использовать, и о прочности ваших цепей.

Однако после того, как вы завершите свои планы, вы можете легко подключить простую работу «шнур и розетка» за полдень.Если вам нужно еще несколько емкостей, это может занять выходные. Электромонтаж в гараже занимает самое продолжительное время — два или более выходных, в зависимости от того, как далеко ваше здание находится от вашего дома.

Что еще мне нужно знать?

Применительно к любому строительному проекту всегда уточняйте правила в местных органах власти и в ассоциации домовладельцев. Вы хотите убедиться, что вам не нужны разрешения и что вы соблюдаете все постановления.

Я не думаю, что смогу это сделать, что теперь?

Если вы уверены в своих силах подключить собственный сарай, но нуждаетесь в небольшом образовании, ознакомьтесь со следующими книгами:

Но если обучение электромонтажным ноу-хау пугает вас, у вас есть несколько вариантов.Вы можете нанять лицензированного электрика. Или вы можете купить сарай с уже проложенной проводкой. Byler’s предлагает несколько электрических пакетов в соответствии с вашими потребностями. Если у вас уже есть здание, в котором нет места для нового, подумайте о том, чтобы продать свою старую модель или продать ее до прибытия новой.

Электропроводка навеса дает вам возможность выбора. Он дает свет в темноте. Вывозит из гаража деревообрабатывающий инструмент. Кроме того, он обеспечивает климатическую среду, в которой вы можете заниматься своими увлечениями.

Готовы начать? Есть еще несколько вопросов? В любом случае, мы можем помочь, когда дело доходит до электромонтажа сарая!

Прачечная Свет в фермерском доме — Деревянный коттедж

Как вы знаете, мы работали над прачечной. Это был процесс, но мы так близки к завершению!

И поскольку сегодня четверг 30 долларов, я подумал, что потрачу 30 долларов на создание нового светильника для прачечной.

Если вы новичок здесь, четверг по 30 долларов США считается первым четвергом каждого месяца.Эйприл из House by Hoff, Джен из Migonis Home и я ставим перед собой задачу создать проект стоимостью менее 30 долларов, достаточно простой, чтобы его мог сделать каждый.

Для этого раунда я создал это:

Я бы солгал, если бы сказал вам, что я не полностью им одержим. Я полностью согласен. Тем более, что я видел в Интернете версии гораздо больше, чем потратил на это.

У меня было несколько требований к свету для прачечной. Я хотел, чтобы он был уникальным, включал древесные тона и выглядел как старинный фермерский.

Я считаю, что это прекрасно! Изначально у нас там был дешевый светильник Ikea за 10 долларов. Это сработало идеально, но я всегда собирался заменить его позже. С этим светом я смог повторно использовать большую его часть и просто удалил предыдущий пластиковый плафон.

Вот как я это сделал и что использовал:

Обратите внимание: некоторые ссылки в этом посте являются партнерскими, что позволяет нам взимать небольшую комиссию с вашей покупки, но цена вашей покупки остается прежней. Спасибо за помощь в поддержке нашего блога! Мы очень ценим это!

Принадлежности:

Сначала я начал с двух пялец.Я использовал 12 ″ и 6 ″.

Я снял внутренний круг с обоих обручей…

И окрасил их краской Provincial от Minwax…

Когда дерево высохло, я схватил проволочную сетку и раскатал ее.

Затем я использовал 12-дюймовые пяльцы для вышивки, чтобы определить размер осветительной арматуры…

После того, как я измерил размер, я использовал ножницы по металлу и перерезал проволоку.

Я придал проволоке такую форму, чтобы она соответствовала пяльцам для вышивания, и начал наматывать свободную проволочную сетку вместе.

После того, как я связал стороны вместе, я выбрал высоту и использовал ножницы для проволоки, чтобы удалить излишки проволоки.

Чтобы определить правильный размер «верха» светильника, я использовал 12-дюймовый абажур в качестве ориентира.

Я положил его на проволочную сетку и с помощью маркера пометил области, которые мне нужно было разрезать…

Затем я просто начал скреплять две части вместе с помощью незакрепленной проволоки.

Чтобы определить высоту верха, я использовал 6-дюймовые пяльцы для вышивания и протолкнул их поверх проволоки…

Я использовал фломастер, чтобы отметить области, где мне нужно разрезать, затем удалил лишнюю проволоку.

Что оставило меня с этим:

Затем, чтобы добавить последний «верхний» кусок, я сформировал небольшой кусок проволочной сетки по размеру верха.

Чтобы определить верхнее «отверстие», я использовал существующий источник света, чтобы предположить, какого размера ему потребуется отверстие, и вырезал отверстие, которое подходило бы к текущему свету.

Потом прикрепил на самый верх.

С этим у меня была законченная форма осветительной арматуры, и она была готова для окраски распылением.

Я использовал комбинацию этих трех для отделки…

После того, как подвесил светильник на проволочной подвеске, я покрыл весь светильник черным слоем.

Затем я распылил слой кованой натертой маслом бронзы и закончил толстым слоем текстурированной аэрозольной краски.

Он не только добавил зернистую текстуру, но и отличное сочетание цветов, он выглядит немного винтажно, и время предупреждает.

Последним шагом было добавление окрашенных пялец, которые держатся проволокой…

Я проделал то же самое с верхом…

Чтобы прикрепить проволочный светильник к предыдущему свету, я использовал проволоку и обмотал ее вокруг проволочной сетки и пластиковой крышки лампочки.

Я поигрался с ним и тянул проволоку то тут, то там, чтобы все уравнять, и как только это произошло, я не мог не восхищаться результатами!

Мне нравится, как он добавляет ощущение старинного фермерского дома, а дерево привлекает внимание.

Он отлично смотрится со всем остальным в комнате…

И это именно то, что я хотел там.

Что-то уникальное….

В древесных тонах….

И ощущение старинного фермерского дома…

Мне нравится, как сочетается эта комната.Я не шучу, стирать стирку — такое удовольствие.

Вот немного до и после с новым светом:

Он выглядит намного лучше, и я абсолютно в восторге от того, как это получилось.

Тоже нравится? Не забудьте закрепить! 🙂

Вот чем Эйприл и Джен были в этом месяце…

Эйприл от House by Hoff создал этот потрясающий календарь на классной доске… из старого окна! У нее есть блестящие идеи для старых окон… Вы только посмотрите!

И Джен из Migonis Home сделала этот совершенно потрясающий указатель направления из переработанной доски сарая! Он большой и удобный, и мне это нравится!

Я люблю четверг за 30 долларов… и не зря! Обязательно следите за нашей доской.Это такое вдохновляющее место, и каждый проект можно сделать за 30 долларов или меньше!

Хорошего четверга!

Связь с:

Thrifty Decor Chick

Это переполнено

Татертоц и Джелло

Любовь к семье и дому

DIY ShowOff

Домашние истории от А до Я

Любовь растет диким

Savvy

The 36th Avenue

City Farmhouse

Fresh Eggs Daily

Люстра с венком из виноградной лозы • Жизнь в городском коттедже

Эта люстра с венком из виноградной лозы своими руками проста в изготовлении и может стать очаровательным рождественским украшением.Я работал над этим проектом несколько лет назад и хотел поделиться им с вами здесь. Я знаю, вам это понравится, потому что моя люстра с венком из виноградных лоз является для меня самой популярной на Pinterest с тех пор, как я разместила ее в своем старом блоге и даже была представлена на Shutterfly.

Этот проект легко выполнить, и вы можете электрифицировать его без всякой проводки. Плюс, если вы когда-нибудь задумывались, как выглядел мой предыдущий дом, это было мое крыльцо.

Этот пост включает несколько партнерских ссылок.Если вы нажмете на них и сделаете покупку, я заработаю крошечную комиссию, но это не требует дополнительных затрат.

Принадлежности

Инструменты

Украсить венок

Украсьте венок из виноградной лозы перед тем, как повесить его. Я использовал комбинацию искусственной зелени, свежего самшита и промышленных огней. Я прикрепил все своей любимой цветочной проволокой . Он прочный, и мне нравится, что весло маленькое, поэтому я могу обернуть его и легко вплетать и вынимать из виноградных лоз.

Добавить подвесные цепи

Использование цепи для подвешивания люстры из венков из виноградной лозы позволит вам проплести через нее конец светового шнура, чтобы подойти к источнику электричества. Вам понадобятся два набора плоскогубцев, чтобы согнуть, развести, а затем снова согнуть цепь.

Подвешивание люстры

Ваш передний светильник на крыльце может отличаться от моего. Итак, на этом этапе вам придется настроить этот шаг, чтобы он соответствовал вашей ситуации.У меня был баллончик с лампой, и я так повесил свою люстру.

Опустите светильник для банки, чтобы открыть деревянный каркас под ним. Большинство осветительных приборов подвешено на маленьких V-образных пружинах, которые позволяют опускать банку, не снимая ее полностью.
Вставьте маленькие крючки для винтов в раму на равном расстоянии друг от друга, соблюдая осторожность, чтобы не допустить прокладки электропроводки.
Наденьте цепь на крюки. Сдвиньте кожух баллонного светильника до упора вверх. Вы заметите, что он не закроется полностью из-за цепи.Я улучшил его, заправив немного искусственной зелени вокруг щели.

Подключение к электричеству

Если ваш источник электричества сложнее моего, вы можете обратиться за помощью к электрику. Я снял лампочку и просто вкрутил переходник розетки . Я подключил свою светлую нить, и все было готово.

Я люблю общаться. Прокомментируйте ниже и дайте мне знать, какую идею домашнего декора для быстрого падения вы собираетесь попробовать.Сфотографируйте это и отметьте меня @urbancottageliving в Instagram.

↓ Прикрепите ↓

Коттеджные коттеджи и жилые дома — Kanga Room Systems

Дополнительные варианты установки (только в Техасе)

Обшивка из досок и обрешетки
7-дюймовая крышка передней палубы и крыльца
7-дюймовая боковая крышка и крышка крыльца
8 ‘Экранированное крыльцо
Стеновая крышка из соснового паза и паза
Изоляция пола R13
Изоляция потолка R30
Другие варианты полов из твердых пород древесины

Мини-сплит-система кондиционирования / отопления
Дополнительное освещение и электрические опции
Дополнительные окна
Душевая кабина
Стеклянная дверь для комбинированного душа или ванны
Электрооборудование и Сантехнические соединения

Информация о комплекте

Комплекты для домиков и жилых помещений доступны для домашних мастеров в Техасе и большинстве других штатов (действуют некоторые ограничения).Большинство наших заказчиков комплектов предпочитают, чтобы их дома в Канге собирали местные подрядчики.

Все комплекты включают в себя предварительно каркасные стены, панельный кровельный материал (стропила, настил, металлическое покрытие крыши из гальванического покрытия, гидроизоляцию и изоляцию), наше стандартное потолочное покрытие T&G из сосны, сайдинг внахлест, обтяжку дома, дополнительный внутренний каркас стен (для ванной комнаты, спальня и туалеты), чердак, окна и двери в соответствии с вашими требованиями. Все в комплекте предварительно вырезано и обшито панелями, кроме сайдинга, и готово к быстрой установке на месте.

В связи с тем, что наши сборные изделия изготавливаются из стержней, вся электрическая проводка, водопровод и покраска должны выполняться на месте вами или вашим подрядчиком. Мы можем отправить большую часть материалов для зданий (например, платформу для салазок / опор и балок, настил, настенное покрытие, пол, осветительные приборы, туалетные столики, стеновые блоки HVAC и т. Д.), Но обычно это более экономически выгодно покупать эти материалы на месте. Обратите внимание, что мы обычно не отправляем фундамент или настил вместе с комплектами.Это определенно элемент номер один, который вы можете выполнить с минимальными затратами и временем, пока ваш комплект готовится к отправке.

Установка собственной небольшой удаленной автономной солнечной системы

Джеффри Яго, P.E., CEM
Выпуск № 116 • Март / апрель 2008 г.

Типичная установка солнечной системы в жилых помещениях будет включать в себя правильно подобранную и установленную электропроводку переменного и постоянного тока, чтобы снизить риск электрического пожара, надлежащую систему заземления для предотвращения поражения электрическим током и молнией, правильную установку батареи и вентиляцию для предотвращения газа взрывы и правильно установленная солнечная батарея для максимальной производительности, избегая повреждения крыши.

Практически во всех моих прошлых статьях я описывал много различных типов солнечных энергетических систем, но не вдавался в подробности о том, как их установить самостоятельно, поскольку большинство систем должны быть рассчитаны и подключены лицензированными специалистами по солнечной энергии. Тем не менее, на веб-сайт Backwoods Home по-прежнему поступает множество вопросов по электронной почте, связанных с небольшими проектами самостоятельной работы на солнечной энергии для удаленных домиков на выходные или для отдыха в районах, не обслуживаемых линиями электропередач. Если это ваша ситуация, и вы готовы придерживаться основ, я покажу вам, как установить очень простую автономную солнечную систему на батарейках только для питания нескольких источников света и, возможно, скважинного насоса постоянного тока или морозильной камеры.

В противном случае — не пытайтесь сделать это дома.

Я остаюсь со всем 12-вольтовым оборудованием постоянного тока, которое имеет ограниченную опасность поражения электрическим током и позволяет использовать многие электрические компоненты, которые вы можете найти на месте. Однако одно предупреждение. Просто потому, что вся проводка будет той же низковольтной, что и в вашей машине или лодке, это еще не означает, что нет никаких проблем с безопасностью.

Готовый комплект для солнечного освещения, включая солнечные модули, контроллер заряда, предохранители, освещение постоянного тока и герметичный аккумулятор

Любая глубоко разряженная батарея содержит сотни ампер накопленной энергии, которая может легко расплавить толстый провод или электрические компоненты, если они не соответствуют размеру и не установлены должным образом.Я видел, как электрический кабель размером с ваш большой палец быстро светился красным и плавился из-за неправильно установленной батареи. Этот светящийся кабель может легко воспламенить любые близлежащие стены, пол или крышу.

Это означает, что если я говорю использовать компонент определенного типа или размера, для этого есть действительно веская причина. Вы не должны думать, что можете заменить все, что у вас есть, «почти таким же». Если вы хотите действительно упростить выбор оборудования, все необходимые компоненты доступны в предварительно упакованных наборах для солнечного освещения различных размеров.

Размер батареи

Первое, что нам нужно сделать, это размер системы. Если вам нужно запитать только несколько источников света в двух или трех комнатах в удаленной кабине, вы можете обойтись одной или двумя 12-вольтовыми батареями. Если вы хотите также запитать небольшую морозильную камеру постоянного тока или скважинный насос постоянного тока, вам понадобятся от двух до четырех 6-вольтных батарей. Ни при каких обстоятельствах не используйте стандартные автомобильные или грузовые аккумуляторы, так как они имеют очень тонкие свинцовые пластины для снижения веса и не прослужат долго при ежедневной езде на велосипеде.

Обычно в этом приложении я бы рекомендовал использовать 12-вольтовые батареи для автофургонов / морских судов или 6-вольтовые батареи для гольф-каров. Они доступны на месте и стоят довольно недорого. Однако, если вы приобретете герметичную версию GEL или AGM, это значительно снизит любой риск выброса взрывоопасных газов или необходимость обслуживания батареи. Герметичные батареи стоят почти на 40% дороже, чем батареи того же размера с открытыми крышками, которые требуют полива, и их срок службы недолговечен. Однако, поскольку вам не нужно будет строить специальную аккумуляторную комнату или вентилируемый корпус, это будет преимуществом при установке в кабине меньшего размера с ограниченным пространством для хранения.Независимо от типа батареи, аккумуляторная батарея должна быть изолирована в более холодных регионах, поскольку заряд батареи резко падает, когда он становится ниже 35 градусов.

Солнечная батарея

Размер и количество необходимых солнечных модулей зависит от емкости вашей аккумуляторной батареи и места расположения автономной кабины. Если возможно, вы хотите, чтобы солнечная батарея была обращена на юг. В моем географическом районе большая часть утра туманная, а поздно вечером солнечно, как голубое небо, поэтому я предпочитаю немного юго-западную ориентацию.

Солнечный модуль обеспечивает наилучшую круглогодичную производительность с углом наклона, равным вашей широте. Меньший угол улучшит производительность летом, а более крутой — зимой. Для большей части США это от 37 до 42 градусов. Если ваша кабина будет использоваться только часть года, вам следует использовать угол наклона, который будет производить больше энергии в течение этой части года.

Ваша солнечная батарея может быть установлена на крыше вашей кабины, на ближайшем опоре, на земле на приподнятой раме или на ближайшем навесе для хранения.Солнечные модули довольно легкие, поэтому ваша основная задача при монтаже — это ветер, а не обрушение крыши. Любая система крепления должна использовать только болты из нержавеющей стали или стяжные винты, проникающие в стропила или блокировку, так как сильный ветер легко выдернет любые винты, которые проникают только сквозь фанеру.

Размер массива

RV / Marine 12-вольтовые люминесцентные светильники постоянного тока являются хорошими кандидатами для небольших автономных приложений.

Большинство продаваемых сегодня солнечных модулей на 12 В меньше 100 Вт. Текущая рыночная тенденция — это модули большего размера, для которых требуется номинальное выходное напряжение 24 В. Одна 6-вольтовая батарея глубокого цикла для тележки для гольфа или 12-вольтовая батарея для дома на колесах будет хранить приблизительно 1 кВт-ч электроэнергии при разряде на 50%. По приблизительной оценке, это означает, что вам понадобится около 200 Вт солнечной батареи, чтобы зарядить одну батарею за один день, если предположить, что пять часов под прямыми солнечными лучами.

Это типично для большинства летних месяцев, но во многих частях северных Соединенных Штатов вы можете получить только три часа прямого солнечного света в короткие зимние дни. Это означает, что вам нужно будет увеличить соотношение солнечной батареи к батарее или просто уменьшить потребление энергии в периоды пасмурной погоды.

Есть много конструктивных проблем, связанных с несколькими «параллельными» проводными солнечными модулями и батареями, поэтому намного проще использовать солнечные модули и батареи большей емкости, чем меньшие.Помните об этом при покупке батарей и солнечных модулей. В долгосрочной перспективе будет лучше заказывать более крупные единицы, чем покупать более мелкие и дешевые бренды, которые обычно можно найти на месте.

Безопасность электропроводки

Вы должны понимать, что электрические нагрузки той же мощности в ваттах при 120 вольт переменного тока требуют в 10 раз больше тока в амперах при 12 вольт постоянного тока. Ватты для данной нагрузки не меняются независимо от напряжения, поэтому две 100-ваттные лампочки, требующие 1,7 А при 120 В переменного тока (200 Вт / 120 В), могут быть подключены с помощью провода размера № 14, рассчитанного на 15 А. .Однако при 12 В постоянного тока эта же нагрузка потребляет 17 А (200 Вт / 12 В), что превышает номинальное значение 15 А для провода №14.

Кроме того, эти две 100-ваттные лампочки проработают всего около пяти часов, прежде чем разрядить аккумулятор глубокого цикла (5 часов x 100 Вт x 2 лампы = 1 кВтч). Таким образом, с самого начала вам нужно использовать только самые эффективные осветительные приборы постоянного тока и приборы постоянного тока, которые вы можете купить, и не основывайте размер проводов на нагрузках переменного тока на 120 вольт.

Тот факт, что мы используем низковольтный источник постоянного тока, не означает, что нам не нужны предохранители или автоматические выключатели.Каждый провод, питающий нагрузку в вашей кабине, должен иметь предохранитель или автоматический выключатель подходящего размера, чтобы предотвратить перегрузку и возможное возгорание.

Обычно вы обнаружите, что предохранитель или автоматический выключатель постоянного тока физически больше и дороже, чем устройство переменного тока того же размера ампер. Также гораздо сложнее найти местного поставщика автоматических выключателей постоянного тока. Тем не менее, нам повезло, поскольку линейка автоматических выключателей переменного тока Square D «QO» также имеет двойной номинал на напряжение до 48 В постоянного тока, но это относится только к линии «QO» от Square D.

Контроллер заряда солнечной батареи Morningstar 30 А постоянного тока также включает клеммы проводки нагрузки и предохранительный выключатель низкого напряжения для предотвращения повреждения батареи.

Мне не известно о каких-либо других недорогих автоматических выключателях, которые обычно можно найти в местных источниках питания, которые также рассчитаны на работу с низковольтным постоянным током. Я предлагаю использовать субпанель «QO» Square D с восемью цепями и однополюсные автоматические выключатели «QO» на 10 или 15 ампер для всей разводки нагрузки.У вас может возникнуть соблазн использовать более дешевые автомобильные предохранители постоянного тока, но они не одобрены для использования в жилых помещениях. В вашем местном магазине автофургонов или лодок будет большой выбор осветительных приборов постоянного тока на 12 В, которые должны легко удовлетворить все ваши потребности в освещении. Они также доступны во всепогодном исполнении для наружного освещения. Приобретите светильники постоянного тока с внутренним переключателем включения / выключения, поскольку переключатели постоянного тока трудно найти, а монтаж проводки становится более дорогостоящим.

Водопровод

Напорный насос постоянного тока на 12 В на жилом доме или лодке по запросу может подавать воду под давлением в кухонную раковину или душ из резервуара для хранения.Это обычно упрощает расходы на водопровод и высокие требования к электричеству для глубинного насоса. Этот резервуар можно пополнить из дождевой воды, ближайшего ручья или родника. Во всех нижних точках должны быть предусмотрены легкодоступные сливные клапаны для быстрого опорожнения системы во избежание замерзания, когда они не заняты. Очевидно, что эта вода не подходит для питья или приготовления пищи без надлежащей обработки, но вы всегда можете пить воду в бутылках, которую приносите во время каждого посещения, и избежать затрат на бурение скважины или дополнительных затрат на солнечную энергию для питания скважинного насоса.

Холодильное оборудование

Для удаленной кабины, находящейся вне сети, наличие электрического холодильника или морозильной камеры значительно увеличивает размер и стоимость солнечной энергосистемы. Наиболее очевидное решение для более коротких периодов использования кабины — это взять с собой высококачественный контейнер для льда, полный льда. Я обнаружил, что модели с лучшей изоляцией могут удерживать лед до четырех дней.

Индустрия домов на колесах и лодок предлагает несколько холодильников и морозильников с питанием от постоянного тока и пропана на 12 В, но большинство из них имеют очень высокую ежедневную электрическую нагрузку.Вы можете просмотреть мою статью в выпуске № 102 (ноябрь / декабрь 2006 г.), в которой содержится гораздо больше

информация о холодильниках и морозильниках с питанием от постоянного тока. Если вы готовы потратить от 900 до 1500 долларов, есть несколько отличных 12-вольтных холодильников и морозильников постоянного тока, разработанных специально для автономных солнечных домов, для работы которых требуется гораздо меньше солнечной энергии.

SunFrost и SunDanzer предлагают хороший выбор низкоэнергетических 12-вольтных холодильников и морозильников постоянного тока для автономных солнечных батарей.Несмотря на свою дороговизну, эти сверхэффективные модели сэкономят тысячи долларов, поскольку вы можете обойтись гораздо меньшей солнечной батареей и батареей. Если вы будете использовать автономную кабину в течение более длительного периода, солнечный холодильник должен стать вашей самой важной покупкой.

Размер проволоки

Подключите осветительные приборы и приборы постоянного тока, используя те же процедуры и материалы, которые указаны в Национальном электротехническом кодексе (NEC). Мое единственное исключение — увеличить размер провода, чтобы уменьшить сопротивление провода, поскольку мы работаем с током, в 10 раз превышающим требуемый при 120 вольт переменного тока.В таблице на Рисунке 1 приведены номинальные значения усилителя NEC для домашней электропроводки наиболее распространенного размера, за которым следует рекомендуемый мной размер провода для всех проводов 12 В постоянного тока:

Если длина вашего троса превышает 50 футов, я бы выбрал трос следующего большего размера, даже если нагрузка все еще мала. Также используйте только медный провод. Алюминиевый провод менее дорогой, но его номинальный ток ниже, чем у медного провода того же диаметра. Для всех соединений алюминиевых проводов требуются специальные антикоррозионные соединения, поэтому оставайтесь простыми и используйте полностью медную проводку, а также сплошные медные проводные устройства и разъемы.

Вы можете упростить электромонтаж, разместив панель автоматического выключателя рядом с передней дверью и используя автоматические выключатели для включения и выключения нагрузок, не имеющих внутренних переключателей. Это связано с тем, что настенные переключатели переменного тока на 120 вольт, которые вы покупаете в любом оборудовании или источниках питания, не могут использоваться в электрических сетях постоянного тока. Из-за постоянной характеристики потока электричества постоянного тока, контакты переключателя переменного тока нередко «свариваются» вместе от дуги или даже плавятся при использовании в системах электропроводки постоянного тока.

Поскольку ваша простая электрическая система постоянного тока будет обслуживать только несколько источников постоянного тока и приборы постоянного тока, у вас не будет никаких розеток по периметру, поскольку большинство электрических нагрузок будет подключено к клеммам, установленным в каждом устройстве. Однако, если вам действительно нужно «отключить» прибор, они делают настенную розетку и вилку, предназначенные для работы с низким напряжением постоянного тока. Два контакта розеток и вилок постоянного тока повернуты на 90 градусов по отношению к стандартной 120-вольтовой розетке переменного тока, чтобы предотвратить случайное включение прибора в сеть с неправильным напряжением.

Электропроводка солнечной батареи и батареи

После установки модулей солнечной батареи приступите к электромонтажу. Солнечные модули большей мощности, продаваемые сегодня, поставляются с предварительно смонтированными штекерными и гнездовыми разъемами с несколькими футами провода. Меньшие модули по-прежнему имеют электрическую распределительную коробку на задней панели, поэтому вы можете использовать стандартные гибкие водонепроницаемые кабелепроводы из ПВХ и соединители кабелепровода между распределительной коробкой каждого модуля.

Помните, что эти солнечные модели будут подключены «параллельно», так как вы используете 12-вольтовую аккумуляторную систему.Это означает, что для вашей проводки может потребоваться отдельная проводка для каждого модуля обратно в центральную коробку сумматора, установленную на крыше. Вам также понадобится контроллер заряда от солнечной батареи, который контролирует скорость зарядки аккумулятора и предотвращает перезарядку. Вы не должны подключать какие-либо солнечные модули напрямую к батарее без промежуточного контроллера заряда.

Если вы используете герметичные гелевые или AGM аккумуляторы, крайне важно использовать высококачественный контроллер заряда, который включает переключатель «GEL / AGM» или перемычку, которая переключается на более низкое напряжение зарядки.Это предотвратит повреждение вашей новой аккумуляторной батареи, поскольку стандартное заданное значение напряжения зарядки влажных элементов приведет к повреждению герметичных аккумуляторов.

Если вам нужно более четырех солнечных модулей, это затрудняет их параллельное соединение, поэтому вы можете рассмотреть возможность использования контроллера заряда, который позволяет использовать солнечную батарею более высокого напряжения с 12-вольтовой батареей.

Это означает, что вы можете соединить свои солнечные модули последовательно, чтобы уменьшить количество параллельной проводки, и получите солнечную батарею на 24 или 48 вольт, питающую батарею на 12 вольт.Все это будет зависеть от модели контроллера заряда солнечной батареи, которую вы покупаете.

Скорее всего, вы будете устанавливать от двух до четырех солнечных модулей мощностью менее 100 Вт каждый, но в более крупных системах вы можете добавить блок солнечного сумматора. Это похоже на панель предохранителя или автоматического выключателя, но она предназначена для установки снаружи рядом с солнечной батареей. Когда у вас несколько солнечных модулей, вы подключаете каждый отдельно к этой соседней коробке объединителя, у которой есть отдельные клеммы, чтобы упростить эту проводку.

Наконец, не забудьте включить предохранитель в положительный провод между солнечной батареей и контроллером заряда, а также между контроллером заряда и аккумулятором.В таких небольших системах вы можете использовать двухполюсный разъединитель с предохранителем Square D и использовать каждый предохранитель отдельно для каждого провода, что позволяет использовать один разъединитель для разрыва обоих соединений с контроллером заряда.

Заземление системы

Возможно, вы строите свою автономную систему, в которой никогда не будет проводиться электрическая проверка, а проводка с низким напряжением 12 В никого не ударит электрическим током, но это не причина не использовать безопасные методы подключения, в том числе заземление. Национальный электротехнический кодекс требует, чтобы все профессионально устанавливаемые солнечные батареи на крыше имели автоматический выключатель замыкания на землю и отдельный заземляющий провод, соединяющий каждый солнечный модуль непосредственно с заземлением.

Многие солнечные батареи, подключенные к сети, вырабатывают более 400 вольт, поэтому любое короткое замыкание на корпус может привести к поражению электрическим током, а короткое замыкание может вызвать дугу и вызвать электрический пожар. Меньшие 12-вольтовые солнечные системы постоянного тока, подобные этой и предназначенные для лодок, домов на колесах или кемпинга, обычно не включают это дополнительное устройство безопасности из-за гораздо более низкого напряжения, и я не могу рекомендовать оставлять его вне проводки вашей солнечной батареи. Однако, если вы решите, что ваша небольшая солнечная батарея имеет очень ограниченный риск для безопасности, по-прежнему важно обеспечить хорошее заземление массива, чтобы снизить риск поражения молнией, поскольку вы прикрепляете большие металлические предметы высоко на крыше на открытой местности.

Типовая схема подключения солнечного модуля к объединительной коробке. Обратите внимание на грозовой разрядник.

Каждый солнечный модуль имеет предварительно просверленное и помеченное отверстие в раме для провода заземления, и вы должны использовать неизолированный провод заземления из твердой меди для подключения каждого модуля. Не подключайте заземляющий провод только к монтажной стойке массива и предполагайте, что он заземлит всю группу модулей. Алюминий быстро корродирует при прикосновении к другим металлам, что делает электрическое соединение очень плохим.

Не обрезая оголенный медный провод, подключите к точке заземления каждого модуля с помощью винта из нержавеющей стали для листового металла, затем проложите вниз к стандартному 8-футовому ½-дюймовому стальному заземляющему стержню, покрытому медью, вбитому рядом с фундаментом кабины. Вам также необходимо добавить отдельный оголенный медный провод от этого же заземляющего стержня к шине заземления внутри главной панели автоматического выключателя и к разъединителю с плавким предохранителем. Для такой небольшой системы нормам соответствует провод заземления №8 или №10 из чистой меди, но согласно нормам также требуется, чтобы провода заземления меньше №6 были в кабелепроводе, чтобы предотвратить повреждение провода меньшего размера.Обычно проще использовать провод №6 большего размера и забыть о кабелепроводе.

Тестирование и настройка

Никогда, никогда не подключайте провода к новой батарее, пока вы не проверите каждый провод отдельно с помощью вольт-омметра, чтобы убедиться, что нет короткого замыкания, и что все положительные (+) выводы подключены только к положительной (+) батарее. штырь, а все отрицательные (-) выводы подключены только к отрицательному (-) полюсу батареи.

При использовании нескольких 6-вольтовых батарей или нескольких 12-вольтных солнечных модулей очень легко получить неправильное выходное напряжение, поэтому также проверьте, нет ли несоответствия напряжений.Типичный 12-вольтный солнечный модуль на самом деле измеряет напряжение от 17 до 21 вольт, когда он находится на полном солнце и не подключен к какой-либо нагрузке, поэтому не позволяйте этому более высокому напряжению беспокоить вас. Однако, если вы измеряете более 21 вольт, у вас есть проблема, если вы не используете солнечное зарядное устройство, предназначенное для этих более высоких входных напряжений.

Я не рекомендую устанавливать инвертор на 120 В переменного тока в такой небольшой системе из-за ограниченной емкости солнечной батареи и батареи, а также дополнительных сложностей, связанных с наличием двух отдельных комплектов проводки.Будьте проще и купите радио или телевизор с питанием от постоянного тока, если вам нужны развлечения.

Теперь вы готовы включить каждый автоматический выключатель и начать пользоваться преимуществами, которые небольшая солнечная энергия может принести практически любому удаленному приложению.

[weaver_widget_area id = ’article_about_yago’ class = ’text3 ′]

пошаговая инструкция разработки схемы и рекомендации по подключению

Схема электропроводки в доме

Где ставить вводный щит, требования к корпусу

Организация ввода в дом

Разбиваем потребителей на группы

Виды электропроводки в деревянном доме

Особенности закрытой проводки в деревянном доме

Правила установки электропроводки кабель-каналах

Выбор сечения кабеля и его подключение

Выбор розеток и выключателей

Электропроводка в деревянном доме своими руками: правила монтажа

монтаж своими руками, как сделать, пошаговая схема

Требования к проводке в частном доме

Этапы выполнения электропроводки

Выбор материалов и способ монтажа

Построение схемы

Прокладка кабеля и установка элементов

Проверка на работоспособность

Схема электропроводки в частном доме своими руками

Введение

Делаем разводку

Разделение по группам потребителей

Подготовительные работы

Как правильно осуществлять разметку

Монтаж

Некоторые нюансы

Электричество своими руками в частном доме.

Электричество своими руками в частном доме. Монтаж электропроводки закрытого и открытого типа

Проводка в деревянном доме

Электропроводка в частном деревянном доме. Требования к электропроводке в деревянном доме

Проводка в доме своими руками схемы. Разводим электропроводку в частном доме своими руками

Основные этапы монтажа электропроводки в частном или загородном доме

Составление схемы электроснабжения (проект расстановки розеток и выключателей)

Основные рекомендации при составлении схемы электроснабжения частного дома

Видео электропроводка в доме своими руками. Разводка электропроводки. Освещение

Электропроводка в загородном доме своими руками

Если вы не электрик…

С чего начать?

Качественная автоматика – залог безопасности

Важней всего проводка в доме

Похожие статьи:

Электропроводка своими руками в доме и квартире

Разводка проводки в частном доме своими руками. Проводка в доме своими руками

Разводка проводки в частном доме своими руками. Проводка в доме своими руками

Электропроводка своими руками: с чего начать?

Как раскидать проводку по дому. План действий

Проводка в доме своими руками с чего начать. Разводим электропроводку в частном доме своими руками

Основные этапы монтажа электропроводки в частном или загородном доме

Составление схемы электроснабжения (проект расстановки розеток и выключателей)

Основные рекомендации при составлении схемы электроснабжения частного дома

Проводка в доме своими руками схемы. Какая должна быть электропроводка в частном доме, укладка своими руками, инструкция для новичков

Последовательность работ

Количество фаз

Составление плана и получение проекта

Какая мощность вам потребуется?

Разводка электропроводки в деревянном доме. Схема разводки электропроводки в деревянном доме

Видео электропроводка в доме своими руками. Разводка электропроводки. Освещение

Постройте свой дом и сэкономьте! — Сделай сам

Рассматриваете отключение от сети? 8 причин, почему настало время

Связанная история Звук отчаяния: изолированный коттедж вне сети

Что следует знать перед электромонтажом своего сарая

Для чего используется сарай?

Как вы подведете электроэнергию от дома к дому?

Прачечная Свет в фермерском доме — Деревянный коттедж

Принадлежности:

Люстра с венком из виноградной лозы • Жизнь в городском коттедже

Принадлежности

Инструменты

Украсить венок

Добавить подвесные цепи

Подвешивание люстры

Подключение к электричеству

↓ Прикрепите ↓

Коттеджные коттеджи и жилые дома — Kanga Room Systems

Установка собственной небольшой удаленной автономной солнечной системы

Размер батареи

Солнечная батарея

Размер массива

Безопасность электропроводки

Водопровод
