Экран под ванну из пластиковых панелей: делаем своими руками

19/11/201517/11/2015 от Юлия

Содержание

Завершив все ремонтные работы в ванной комнате, у вас наверняка возникнет необходимость скрыть неприглядные на вид и портящие весь интерьер коммуникационные трубы под ванной. Отличный способ замаскировать трубы и все некрасивые уголки – это сделать экран под ванну из пластиковых панелей своими руками.

Сделав его более функциональным, например, установив в образованном свободном пространстве различные полочки, вы легко скроете от посторонних глаз все хозяйственные и бытовые мелочи – щетки, порошки, гели.

Виды экранов под ванну из пластиковых панелей

В зависимости от конструкции, экраны изготавливают сплошными или раздвижными. Каждый способен решать какие-то свои эксплуатационные проблемы.

Раздвижной экран под ванну

Самым простым и обычным решением для ванны будет сплошной экран (на фото). Своими руками его сделать проще всего. Однако, недостаток этой конструкции в том, что она закрывает наглухо все пространство под ванной, в том числе и трубы водопровода и канализации. Если возникнет необходимость ремонта или замены сантехники, то данный экран придется разобрать.

Важно! Сплошной экран предполагает использование пластиковых сантехнических труб, которые не ржавеют. Перед его установкой проверьте исправность всей сантехники и отсутствие грибка и плесени на поверхностях стен.

Раздвижной экран несколько практичнее сплошного, но вид у него менее эстетичный. Сделать раздвижной экран самостоятельно немного сложнее, но результат того стоит. К тому же в пространстве между внешней стенкой ванны и пластиковыми панелями можно прикрепить ниши для вещей. Весьма удобны полочки, установленные вертикальным способом на газовых подъемниках.

Сплошной экран под ванну

Форма экранов под ванну

Перед тем как приступить к изготовлению экрана под ванну, вам необходимо определиться с будущей его формой.

Итак, экраны под ванну бывают трех типов:

• глухой стеной — данный тип экрана собой закрывает полностью все пространство под ванной, не предполагая никаких выемок для удобства или ниш для вещей. При его установке следует тщательно перепроверить исправность всей сантехники и труб, так как потом это будет сделать проблематично. Обычно, такие типы экранов предполагают наличие небольшой дверцы для проверки состояния сантехники.

Глухой экран

• предполагающий выемку для ног – этот тип экрана более удобен для пользования. Выемка поможет вам стать вплотную к ванне, не испытывая при этом никакого дискомфорта при мытье самой ванны или купании в ней детей.

Экран для ванны с выемкой для ног

• экран с наклонным углом, как и в предыдущем случае, также достаточно удобен в использовании и создается сугубо для комфорта пользования ванной.

Экран для ванны с наклонным углом

• криволинейный или угловой экран необходим для обладателей округлых ванн.
  Приобрести его готовым в магазине невозможно. Такой экран делают только вручную.

Криволинейный экран для ванны

Изготовление каркаса для экрана под ванну

Итак, вы выбрали необходимую для вас форму и вид экрана, следующий шаг – изготовление каркаса для последующего монтажа пластиковых панелей. Для реализации этой работы вам потребуются такие детали: стартовая полоса (обычно одинаковой с экраном цветовой гаммы), профиль, дюбели, клей «жидкие гвозди» и, собственно, сами пластиковые панели. Монтаж каркаса предполагает использование таких инструментов: канцелярский или строительный нож, электрический шуруповерт, строительный уровень, перфоратор, угольник и степлер.

Нанесение разметки

Первое, что необходимо сделать – это нанести разметку будущей несущей конструкции на поверхность пола и стен. С помощью строительного уровня проведите линию в вертикальном направлении в месте, где экран будет примыкать к поверхности стен. Отправной точкой считайте верхний борт ванны. От полученных боковых линий в сторону параллельно к расположению вашей ванны начертите еще одну линию, равную толщине подготовленных пластиковых панелей. Для удобства монтажа конструкции от стеновых линий необходимо проложить соответствующие отметки и по всей длине напольной поверхности вдоль длины ванны.

Монтаж каркаса

После этого следует сборка фронтальных и боковых элементов каркаса. Для этого отмерьте и отрежьте необходимой длины брусья или профиля, состыкуйте их по отметкам и закрепите. Чтобы каркас был более жестким и прочным, сделайте дополнительно один-два поперечных крепления из профиля. В случае когда каркас делают из деревянных брусьев, в качестве крепежа можно использовать шурупы и саморезы. Для профиля используется специализированный крепеж.

Внимание! Крепление профиля к полу делайте очень аккуратно, не применяя особой силы, чтобы не повредить плитку.

При установке каркаса следует также предусмотреть место для смотрового окошка (если таковое вы планируете сделать). Для него необходимо сделать дополнительные перемычки в установленном месте вертикальной формы: на правую сторону будут закреплены навесы, а на левую – мебельные магниты.

Каркас раздвижного экрана с вертикальными полочками предполагает дополнительные крепежные элементы, на которые устанавливаются газовые подъемники.

Криволинейный каркас для экрана под ванну

Для моделирования каркаса криволинейного экрана на поверхности пола строительным уровнем делают разметку, точно повторяющую изгибы самой ванны. По нанесенной разметке укладывается профиль – в местах изгиба по боковому краю на нем делаются надрезы длиною 10 см. После в профиле пробивается отверстие и по отмеченной линии производится крепление дюбелями и шурупами к поверхности пола. Верхний профиль проклеивается клеем.

Сборка экрана из пластиковых панелей

Технологически сборка экрана из пластика достаточно простая задача и состоит в следующем. Вначале по периметру самого установленного несущего каркаса саморезами крепится стартовая полоса. В местах, где изделие будет примыкать к вертикальным и горизонтальным элементам, делают отрез под углом 45 градусов. После этого из пластика нарезают полоски и заводятся в пазы подготовленной стартовой полосы до окончательного заполнения экрана. Пластиковые панели раздвижного экрана устанавливают между направляющими и с внешней стороны приклеивают ручки. Угловые стыки закрывают пластиковыми уголками.

Раздвижная пластиковая панель

В конце установки на закрепленных перемычках следует установить смотровую дверцу (обычно со стороны сливного сифона). Такие пластиковые дверцы можно купить в любом строительном магазине или изготовить самостоятельно из оставшихся панелей. Для дополнительной защиты от попадания влаги внутрь экрана, зазоры между поверхностью пола и крепежом каркаса заполняют специальным герметиком нейтральной расцветки.

Установка панелей на криволинейный экран несколько отличается, ведь необходимо еще учесть угол изгиба.

Внимание! Для изготовления криволинейного экрана слишком широкие пластиковые панели не подходят, так как прогнуть их в домашних условиях невозможно. Идеально подходят панели шириной до 250 мм.

1. В первую очередь следует вымерять высоту каркаса от верхнего профиля и до нижнего. Затем с помощью угольной линейки отмерьте необходимую длину и, если есть необходимость, часть панели отрежьте ножиком для гипсокартона.
2. На крайнюю первую полосу нанесите небольшой слой клея «жидкие гвозди» и закрепите стартовую полосу такой же длины.
3. Каждую последующую пластиковую панель следует ввести в пазы предыдущей панели. Сверху пластик закрепляется «жидкими гвоздями» или скобами, но только так, чтобы внешняя сторона оставалась без отверстий. Низ изделия можно закрепить саморезами к внутренней стороне алюминиевого профиля.

   Экран под ванну с полками для хранения бытовой химии

4. Последний этап самый трудный и ответственный – установка последней панели. Для этого необходимо измерить ширину оставшегося пространства, все расчеты нанести на пластиковую панель и вырезать из нее с помощью того же ножа для гипсокартона недостающую деталь экрана. На стороне панели, примыкающей к стене приклеить стартовую полосу. Панель аккуратно «вогнать» в верхнюю и нижнюю полосу.
5. Низ экрана задекорировать пластиковым плинтусом, приклеив его на нижнюю лицевую сторону экрана.

Полезные советы

Правильно организовать пространство под ванной помогут специальные контейнеры с множеством различных полочек для хранения, например, бытовой химии и многих мелочей для ванной комнаты. Хранить в них хозяйственные принадлежности гораздо удобнее и приятнее. Такие контейнеры выпускают даже на колесиках, что облегчает их передвижение под ванной.

Под ванной можно сделать удобные полки для хранения разных бытовых предметов

Раздвижной экран для ванны часто бывает оснащен стационарными полочками, на которых также хранят щетки, губки, всю бытовую химию и банные принадлежности.

Как сделать пластиковый экран под ванну своими руками: видео

Пластиковый экран под ванну: фото

Рубрики Ванны Метки Экран под ванну 1 комментарий

Экран под ванну своими руками +фото

Если вы установили ванну, то наверняка уже думали о том, как скрыть все находящиеся под ней коммуникации. Один из возможных вариантов – поставить экран. Как правило, эта конструкция предназначена лишь для улучшения эстетичности ванной комнаты. Современные модели ванн нередко поставляют с экранами. Но, если вы приобрели ванну без такой комплектации – не отчаивайтесь. Вы всегда можете сделать экран самостоятельно.

Содержание

1. Предназначение
2. Материалы, применяемые для обшивок
3. Некоторые требования к конструкции
4. Разновидности
5. Из гипрока
6. Разметка и сборка каркаса
7. Дополнительные рекомендации
8. Криволинейная конструкция из гипсокартона
9. Из МДФ или OSB плит
10. Из кирпича
11. С нишей для ног
12. Установка ревизионной дверцы
13. Из пластика
14. Установка раздвижного экрана
15. Видео
16. Фото

Предназначение

Не всем нравится закрывать ванну различными обшивками. Простой способ решения проблемы – приобрести ванну с красивыми ножками и обработанными презентабельными боками. Но бывает и так, что скрыть канализационные и водопроводные конструкции не представляется возможным.

К акриловым ваннам обычно прилагаются готовые экраны, которые по минимуму закрывают место под ними. Конструктивные особенности таких ванн отличаются от своих чугунных/стальных аналогов тем, что не образовывают под собой больших пустот.

Пространство под ванной можно использовать и более рационально, соорудив под ней экран с полочками или раздвижными дверцами. Так, вы сможете хранить под ванной моющие средства, например.

Экран под ванну из мозаики

Среди прочего, такие обшивки содействуют улучшению санитарных условий в ванной комнате. Благодаря им, на участках пола под ванной не скапливается влага, провоцирующая размножение бактерий и грибков.

Современные дизайнерские разработки предоставляют возможность оригинально и красиво декорировать ванну. С их помощью можно создать имитации, например, подводного мира или аквариума.

Материалы, применяемые для обшивок

Во влажной среде ванной комнаты важно использовать влагоустойчивые материалы. На рынке таковых сегодня предостаточно. Среди этого множества можно выделить:

• кирпич;
• гипсокартон;
• МДФ/OSB;
• пластик;
• установка готового комплекта, состоящего из каркаса и раздвижных дверок.

Все материалы, кроме пластика и готового комплекта экрана после установки нужно отделывать, например, штукатуркой, плиткой, обоями и т. д.

Некоторые требования к конструкции

Основные требования к материалу:

1. К основным канализационным и водопроводным узлам должен оставаться ревизионный проем, закрывающийся дверцей/заглушкой.
2. Пол под ванной должен быть герметично заизолирован от остальной части ванной комнаты. Только так можно избежать образования сырости, а как следствие грибков и плесени под ванной.
3. Ванна не должна опираться на экран, потому что это ненесущая конструкция.
4. Чтобы экран не мешал ногам в нем нужно организовать выемку, сделанную под уклоном.

Если у вас достаточно свободного пространства под ванной, сделайте экран с выдвижным ящиком или небольшим шкафчиком, в котором сможете хранить моющие средства и бытовую химию.

Разновидности

Экраны бывают:

• глухими;
• с нишей для ног;
• с раздвижными дверцами;
• с ревизионной дверцей для устранения неполадок в работе сантехники.

При выборе экрана учитываются особенности дизайна помещения, личных предпочтений владельца дома/квартиры, финансовых возможностей.

Из гипрока

Гипсокартон не нагружает пол в отличие от тяжелой кирпичной кладки. Его несложно обработать. Конструкция из гипсокартона может прослужить от 20 до 25 лет. При необходимости, экран из гипрока можно отремонтировать, заделав повреждения шпаклевкой либо осуществив замену целого фрагмента.

Для этих целей нужно использовать влагостойкий гипсокартон. Благодаря умеренной паропроницаемости экран из гипсокартона поддерживает оптимальный уровень влажности.

Работы с гипроком не требуют наличия какого-либо специального оборудования. Все необходимое обычно есть в составе домашнего набора инструментов.

Разметка и сборка каркаса

В процессе расчета конструкции следует учесть наличие доступа к сантехническим узлам. Ревизионный проем можно закрыть пластиковой створкой. Чтобы использование ванны было более комфортным, нижнюю часть экрана нужно сместить под ванну на 10–12 см. Экран не является несущей конструкцией, как уже упоминалось выше, поэтому он не должен удерживать на себе вес ванны. Единственное, если в конструкции предусмотрены полочки или шкафчики, то каркас должен выдержать их вес вместе с наполнением.

Для начала следует установить несущий каркас. Самый доступный по цене вариант – система, собранная из монтажного бруса, предварительно обработанного консервантом. Установка металлического профиля обойдется вам дороже, однако, учитывая его высокие эксплуатационные свойства затраты оправдывают вложения.

Каким бы способом вы ни решили установить экран из гипрока, в качестве крепления будет использован дюбельный крепеж. Гипрок фиксируется саморезами по металлу.

Каркас под ванну

На стене, которая примыкает к боковой части ванны, нанесите разметку, по которой будет установлен боковой профиль. Если в качестве облицовки вы будете использовать плитку, то сделайте для этого дополнительный отступ. Он должен равняться суммарной толщине плитки и панели. Разметьте длину нижней части экрана на полу. Чтобы разметка была точной, используйте отвес или строительный уровень.

Углубления для ног формируют обычно в центре ванны в нижней части экрана. Середину напольного профиля нужно сделать П-образной конфигурации. Для этого нужно установить вертикальные стойки с соответствующим наклоном.

Обшивка экрана ванны

Перед тем как установить гипрок, осуществите монтаж профиля в соответствии с разметкой. Первым делом закрепите профиль UD. При этом нижнюю его часть посадите на влагостойкий герметик. Вертикальный профиль CD закрепите к опорному профилю с одинаковым интервалом, равным 60 см. Там, где будет установлена ревизионная дверца, установите дополнительные стойки.

Дополнительные рекомендации

Чтобы порезать влагостойки гипрок используйте ручную пилу с мелкими зубцами. Так, у вас получится чистый срез. При изготовлении экрана важно обеспечить отступ от бортика ванны, равный 10 мм вглубь. Таким образом, будет исключен контакт экрана с водой.

Если толщина стенок каркаса 0,55 мм, то для закрепления гипсокартона нужно использовать стандартные саморезы по металлу. Если толщина стенок профиля равна 0,8 мм, то лучше использовать крепеж со сверловым наконечником.

Гипсокартон можно отделать плиткой, декоративной штукатуркой, пленочным декором или влагостойкими обоями.

Криволинейная конструкция из гипсокартона

Перед тем как сделать каркас, профилю нужно придать полукруглую форму. Для этого нужно сделать надрезы на металлическом профиле и выгнуть его. Сделайте две таких дуги. Закрепите их саморезами. Потом установите вертикальные рейки, которые придадут каркасу жесткости.

Установить каркас следует на определенном углублении от бортика ванны: толщина гипрока + толщина плитки + толщина клея.

Чтобы гипсокартон приобрел нужную форму, например, стал дугообразным, его нужно слегка смочить и постепенно изгибать. Плитку нужно укладывать на эластичный клей, выравнивания в процессе кладки расстояния между плитами крестиками.

Из МДФ или OSB плит

Принцип изготовления каркаса неотличим от его собрата, предусмотренного для установки гипрока. Единственная отменность – необходимость установки дополнительных вентиляционных щелей, расположенных в противоположной стороне от ревизионной дверцы. Это должна быть небольшая прорезь, закрывающаяся пластиковой решеткой. Еще вариант – сделать аккуратные круглые отверстия, расположенные в произвольном порядке.

Из кирпича

Пространство под ванной можно закрыть кирпичной стенкой, облицованной плиткой. Справиться с кладкой способен каждый человек, умеющий обращаться с домашним инструментом. Выполнять кладку следует в ¼ или ½ кирпича на цементно-песчаном растворе в пропорции 1:3.

Перед кладкой нужно выполнить разметку положения экрана с учетом облицовки плиткой. В конечном счете бортик ванны должен получиться вровень с экраном. По краю ванны опустите отвес, а затем обозначьте линию, от которой будет откладываться толщина плитки и кладочного раствора вовнутрь ванны. В соответствии с этим ориентиром нужно сделать кирпичную кладку. Кроме того, следует отбить вертикальные линии конструкции экрана на противоположных стенах ванной комнаты.

Если в верхней части экрана кирпичи не будут помещаться целиком, их нужно будет подогнать по высоте и толщине.

С нишей для ног

Если вы хотите сделать конструкцию с нишей для ног в кладке нижнего ряда (или нескольких рядов), то вам придется оставить проем в кладке, перекрывающийся стальными полосами, имеющими толщину до 6 мм. Так, будет обеспечено удержание кирпичей верхнего ряда.

Ниша может быть выполнена с наклонной стенкой. Однако выполнить такую кладку технически сложнее. Для этого обозначьте на полу нижний контур ниши. Отложите высоту и глубину ниши на бумаге. Соединив точки, у вас получится шаблон. По нему нужно будет отрезать кирпич для боковых стенок. Порезать кирпич можно болгаркой или алмазным кругом. Кладка наклонной стенки выполняется с перевязкой кирпичей с боковыми стенками и между собой.

Верхний ряд кирпича стенки с наклоном необходимо вывести на уровень горизонтального ряда, а после срезать болгаркой. У вас должна получиться горизонталь. Дальше процесс кладки аналогичен предыдущему способу.

Установка ревизионной дверцы

После выполнения кладки следует установить ревизионную дверцу. Для упрощения задачи, вы можете приобрести таковую из пластика в строительном магазине. Еще вариант – самостоятельно изготовить ее из оцинкованного/алюминиевого профиля, который потом можно обшить пластиковыми панелями или другими отелочными материалами.

Из пластика

Для изготовления каркаса вам понадобится установить брус или металлический профиль, а после осуществить монтаж стартового профиля, на который и будет крепиться вагонка из пластика.

Чтобы конструкция была более жесткой нужно установить профили посередине экрана. Это следует учитывать, потому что вагонка может деформироваться и потерять форму от самых незначительных механических нагрузок.

Нижний профиль нужно прикрутить к полу и обработать герметиком. Пластиковую вагонку нужно нарезать на полосы, равные высоте экрана. Их нужно завести краями в стартовый профиль. Так, постепенно весь экран будет заполнен вагонкой. В месте установки ревизионной дверцы нужно прорезать прямоугольник. Затем можно осуществить монтаж дверцы, которую можно приобрести в том же магазине, что и вагонку.

Установка раздвижного экрана

Если вам нужны дополнительные полочки, то вы можете установить их под ванной. При желании закрыть их от посторонних глаз, установите раздвижной экран. Его можно сделать так, чтобы полочки открывались вертикально.

Вертикальные конструкции закрепляются на газовых подъемниках либо других креплениях, используемых в производстве мебели.

Если вам предстоит выбрать одну из моделей стандартных раздвижных экранов и установить ее под ванной, то предлагаем вам ознакомиться с некоторыми особенностями продукции этого плана. Стандартная длина экранов – 1,5 и 1,7 м. Универсальные конструкции можно уменьшать по длине. По высоте они бывают – 50,6 см, 55 и 56 см. Конструкции оснащены регулируемыми ножками.

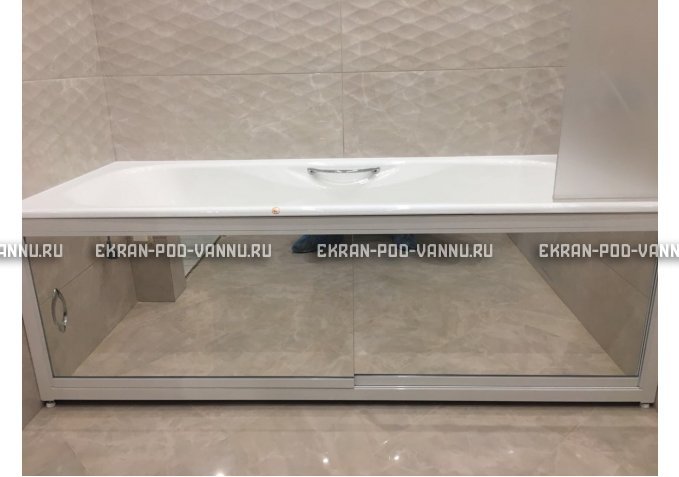

Экран раздвижной

Простой вариант раздвижного экрана – это готовая конструкция, которая состоит из алюминиевой/пластиковой рамы с двумя панелями. Более сложные модели дополнительно оснащены ящиками с полочками для хранения моющих средств и бытовой химии. Панели бывают стеклянными или из оргстекла.

Если вам нужно установить экран под ванну в маленьком помещении, то для визуализации увеличения пространства можно установить зеркальную конструкцию.

Экран под ванну следует выбирать в зависимости от потребностей и особенностей дизайна интерьера. Все упирается в бюджет и личные предпочтения. Если у вас еще есть вопросы по теме, то задавайте их нашему эксперту. При желании поделиться личным опытом, пишите комментарии к статье.

Видео

Фото

Ажурный

Шторка-экран

Решетчатый

Раздвижной

Оригинальный экран

Экран с выемкой для ног

Под ванну с дверкой

Обложенный плиткой

Из мозаики

Деревянный экран





Помогла ли вам статья?

Установка раздвижных дверей | Мобильный экран и стекло своими руками

ВНИМАНИЕ!!!  Все инструкции по установке и демонстрации предназначены для специалистов, обученных этому виду работ. Mobile Screen and Glass настоятельно рекомендует использовать лицензированного подрядчика для выполнения любого из этих проектов. Незнание необходимого оборудования для обеспечения безопасности, а также правил техники безопасности, касающихся этих установок, может привести к тяжелым травмам лиц, выполняющих эти установки, а также тех, кто работает с отремонтированным изделием!

Установка раздвижной двери-ширмы

Установка раздвижной двери-ширмы. Установка одной из наших новых раздвижных дверей-ширмы — относительно простая работа, при условии, что вы заказали дверь нужного размера и ваша существующая стеклянная дверь находится в хорошем состоянии, с ровный порог и отсутствие провисания жатки.
Большинство раздвижных дверей-ширм рассчитаны на то, что нижние ролики несут вес двери, а верхние ролики предназначены только для того, чтобы дверь не соскакивала с рельсов. Но есть также подвесные раздвижные двери, которые рассчитаны на то, чтобы вес двери несли верхние ролики. Сначала мы разберемся с невисящими дверями-ширмами (обычными раздвижными дверями-ширмами).

Установка «обычных» раздвижных дверей-ширм
Большинство раздвижных дверей-ширм вставляются в квадратный канал в верхней части двери и передвигаются по направляющей высотой четверть дюйма в нижней части двери. Чтобы правильно измерить новую дверь, вставьте измерительную ленту в коробку в верхней части двери до упора и измерьте ее до верхней части нижней направляющей. Обычно это дает вам измерение роста где-то между 78 и 80 дюймами. Затем вычтите ¼ дюйма из этого измерения. Это даст вам высоту, чтобы сделать вашу новую сетчатую дверь. Что касается ширины, размер обычно составляет половину ширины всей двери плюс ½ дюйма, что обычно дает ширину 30 ½», 36 ½» или 48 ½».

После того, как новая сетчатая дверь изготовлена ​​по размеру, первым шагом установки является предварительная регулировка роликов на сетчатой ​​двери. Во-первых, определите, является ли ваша дверь левой или правой, если смотреть снаружи двери. Другими словами, ручка находится слева или справа? После того, как вы определились с этим, вам нужно отрегулировать ролики, которые будут в нижней части двери. Ролики подпружинены, поэтому они хотят выскочить из двери до точки полной регулировки, поэтому вам придется использовать большой палец, чтобы втолкнуть их обратно в дверь, чтобы отрегулировать их правильно. Они могут полностью вдавиться в направляющую или могут остановиться, при этом небольшая часть ролика будет торчать из дверцы. Идеальной начальной регулировкой является положение, при котором нижние ролики выступают из дверцы примерно на 1/8 дюйма, когда вы толкаете ролик до упора. Для верхних роликов идеальная начальная регулировка заключается в том, чтобы ролики полностью находились внутри верхней направляющей, когда вы их вдвигаете. Чтобы отрегулировать ролики дальше от дверцы, поверните регулировочный винт на краю дверцы по часовой стрелке; в, против часовой стрелки. На задней кромке двери откидная створка будет мешать вам добраться до регулировочных винтов. Просто вытяните его, чтобы получить доступ к винту, и задвиньте его обратно, когда закончите.
После того, как вы установили ролики в это положение, вставьте верхнюю часть сетчатой ​​двери в квадратную коробку в верхней части двери и поверните нижнюю часть двери к порогу. Вам, вероятно, придется вдавить ролики в нижнюю часть, чтобы он полностью вошел в гусеницу, на которой он установлен. Кроме того, откидная створка на краю двери должна быть ориентирована на стеклянную дверь. После того, как вы повернули дверцу в точку, где нижние ролики находятся прямо рядом с направляющей, на которой они сидят, используйте отвертку с прямым лезвием, чтобы поднять ролики на направляющей.
Теперь, когда дверь находится на своем месте, необходима дополнительная регулировка. Во-первых, сдвиньте сетчатую дверь к стороне ручки основной рамы двери, пока она не окажется чуть ниже этой основной рамы. Расстояние между дверным косяком и дверью-ширмой должно быть одинаковым сверху вниз. Если вверху она ближе, чем внизу, то поворачивайте регулировочный винт нижнего колеса на ролике, ближайшем к косяку, по часовой стрелке, пока дверь не выровняется по косяку. Если снизу он ближе, чем сверху, поверните регулировочный винт ролика к центру двери по часовой стрелке, чтобы выровнять дверь по косяку.

После того, как сетчатая дверь окажется под прямым углом к ​​дверному косяку, отрегулируйте два верхних ролика (по часовой стрелке), пока не почувствуете, что регулировка затягивается в верхней части двери, затем отпустите ее примерно на ¼ оборота. Регулировка верхних роликов таким образом предотвратит соскальзывание сетчатой ​​дверцы с нижней направляющей. Дверь теперь должна катиться плавно, если только она не заедает на откидной створке. Возьмите обычные ножницы и обрежьте откидную створку до точки наверху, где она едва касается верхней коробки, в которую входит дверь, затем вставьте откидную створку обратно в канавку. Затем обрежьте откидную створку в нижней части двери так, чтобы она едва касалась нижней направляющей, и задвиньте ее обратно. Теперь дверь должна двигаться плавно.
И, наконец…

Защелка
Каждый хочет, чтобы его сетчатая дверь запиралась, и это нормально. В наши экранные двери встроен замок. Просто помните, что этот замок ни в коем случае не должен рассматриваться как какой-либо вид безопасности. Этот замок предназначен только для того, чтобы домашние животные и малыши не отпирали сетчатую дверь, и некоторые из самых изобретательных из них все же поймут, как ее открыть.
Но, сказав это, для того, чтобы сделать дверной замок с сеткой, вам, вероятно, придется установить новую защелку, которая шла в комплекте с вашей новой дверью. Иногда защелка вашей старой двери сработает, но обычно нет, поэтому давайте начнем с того, что вам понадобится дрель со сверлом 1/8 дюйма, отвертка Phillips и острый карандаш.
Защелка устанавливается в канале дверного косяка, в который закрывается сетчатая дверь. Сначала переместите ползунок на сетчатой ​​дверце, управляющей замком, до упора в верхнее положение и поставьте небольшую отметку на сетчатой ​​дверце с внутренней стороны дверцы на уровне нижней части защелки на краю дверцы. дверь экрана. Эта защелка имеет ширину около 3/8 дюйма и высоту ½ дюйма и выполнена из неокрашенного алюминия. Теперь сдвиньте дверь почти до закрытия и перенесите эту отметку с сетчатой ​​двери в канал на косяке, в который закрывается сетчатая дверь. Вам нужно будет найти верхнюю часть защелки примерно на 1/8 дюйма ниже этой отметки в центре этого канала. Проследите отверстие на защелке на косяке и просверлите в нем два отверстия диаметром 1/8 дюйма. Убедитесь, что вы просверлили отверстия немного в стороне от концов отверстия, чтобы обеспечить регулировку защелки. Установите защелку на место с помощью двух винтов, прилагаемых к защелке. Пробный замок двери. Помните, что защелка замка податлива, и для наилучшей работы замка может потребоваться ее некоторое изгибание.

Подвесные двери-ширмы
Наши двери-ширмы почти идентичны нашим обычным дверям-ширмам. Разница в том, что на подвесных дверях-ширмах мы добавляем вешалку к верхней части двери, и именно ролики на этой вешалке несут вес двери. Двумя самыми популярными дверями, в которых используется дверь с подвесной сеткой, являются двери General Aluminium и Croft. Общие алюминиевые двери обычно имеют сетчатую дверь высотой 79 дюймов плюс вешалку. Двери Croft обычно имеют сетчатую дверь высотой 78 дюймов плюс вешалку.

Чтобы установить дверь с подвесной сеткой, сначала ослабьте винты, которыми верхние ролики плотно крепятся к подвесной направляющей, и сдвиньте ролики вверх до упора в регулировочные пазы на подвесной направляющей, затем снова затяните винты. Отрегулируйте нижние ролики до упора в двери. Опять же, вы сможете увидеть, как это происходит, только если будете нажимать на ролики во время их регулировки.
Поверните ролики на направляющей к двери, наклоните нижнюю часть двери к себе примерно под углом 45° и поместите верхние ролики в верхнюю часть канавки, в которую они скользят, затем медленно опустите нижнюю часть дверцы. вниз по вертикали, пока не услышите, как верхние ролики защелкиваются в направляющей, по которой они вкатываются. Теперь ослабьте винты на верхних роликах. Это позволит вам открыть дверь до упора снизу. С помощью отвертки с прямым жалом поднимите нижние ролики на нижнюю направляющую. Теперь отрегулируйте высоту верхних роликов так, чтобы нижняя часть двери находилась примерно на 1/8 дюйма выше порога. Затяните винты верхнего ролика. Сдвиньте дверь в сторону закрытия, пока дверь не коснется дверного косяка, и убедитесь, что сетчатая дверь расположена перпендикулярно дверному косяку. Если это не так, ослабьте и поднимите соответствующий верхний ролик, чтобы выровнять сетчатую дверь относительно косяка, затем снова затяните винт. После того, как все это будет сделано, дверь должна легко скользить вперед и назад. Установите защелку в соответствии с инструкциями выше.

С этим видео отмерьте дважды

Как построить простую дверь-ширму

К

Ли Валлендер

Ли Валлендер

Ли имеет более чем двадцатилетний практический опыт реконструкции, ремонта и улучшения домов, а также более 13 лет дает советы по благоустройству дома.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 12. 09.22

Рассмотрено

Джонатан Брюэр

Рассмотрено Джонатан Брюэр

Джонатан С. Брюэр II является лицензированным генеральным подрядчиком, специализирующимся на ремонте кухонь, ванных комнат и общем строительстве с двадцатилетним профессиональным опытом.

Узнайте больше о The Spruce’s Наблюдательный совет

Стивен Симпсон / Getty Images

Обзор проекта

Дверь-ширма в вашем доме, гараже, сарае или беседке пропускает свежий воздух и дополнительный свет, защищая от насекомых, листьев, пыльцы и другого переносимого по воздуху мусора. С дверью-ширмой вы оцените преимущества энергосбережения, оставив двери и окна открытыми, вместо того, чтобы пользоваться дорогостоящим кондиционером.

Хотя может возникнуть соблазн купить сетчатую дверь в местном магазине товаров для дома, многие мастера могут справиться с этим проектом самостоятельно, особенно там, где подходит менее формальный внешний вид, например, для сарая, гаража или заднего крыльца. Двери-ширмы заводского изготовления могут быть дорогими и сложными, с такими функциями, как пневматические закрывающие трубки, прочные нижние панели, замки и раздвижные стеклянные вставки. В то время как эти двери-ширмы определенно имеют свои преимущества, дверь-ширма своими руками может быть построена по гораздо более простым принципам и намного дешевле.

Эта простая дверь-ширма сделана из пиломатериалов 1×2, ткани-ширмы и некоторого простого оборудования. Дверные экраны заводского изготовления устанавливаются с помощью пластиковых шлицов, вставленных в канавку в раме, но для простоты в этом проекте «сделай сам» экран прикрепляется лицевой стороной к задней части двери. Обрезанный край экрана можно закрыть дополнительным молдингом, а можно оставить как есть.

Плоские металлические L-образные и T-образные скобы соединяют пять частей рамы, устраняя необходимость в ласточкином хвосте или других специальных деревянных соединениях. Однако с помощью кронштейнов может быть сложнее сохранить квадратность дверной рамы.

Держите рядом инструмент «Квадрат» и продолжайте проверять все углы кадра на квадратность. Непрерывная микрорегулировка гарантирует, что вы получите истинную и квадратную рамку экрана.

Наконечник

Проклеивание стыков и использование приспособления для крепления карманных отверстий для крепления углов позволяет отказаться от использования металлических угловых скоб.

Как описано ниже, в рамках этого проекта будет производиться стандартная дверь-ширма с деревянным каркасом размером 36 x 80 дюймов. Если ваши размеры отличаются, достаточно легко отрегулировать размеры, чтобы создать дверь другого размера. Просто нарисуйте свою дверь и помните, что фактический размер пиломатериала 1×2 составляет 3/4 x 1 1/2 дюйма.

Вы также захотите построить сетчатую дверь на идеально ровной поверхности. Любые варианты будут перенесены на вашу экранную дверь по мере ее создания. Бетонная плита, такая как пол гаража в хорошем состоянии, является подходящей поверхностью.

Оборудование/инструменты

• Мощная торцовочная пила или циркулярная пила
• Рулетка
• Плотницкая площадь
• Шуруповерт
• Кисть
• Прямая грань
• Универсальный нож
• Молоток

Материалы

• 4 пиломатериала 1×2, 8 футов в длину
• 4 4-дюймовые оцинкованные плоские угловые скобы
• 2 4-дюймовых оцинкованных плоских Т-образных скобы
• Морилка для дерева (по желанию)
• Деревянный молдинг экрана с проволочными скобами (опционально)
• Чистые тряпки
• герметик для дерева или краска
• Металлическая или нейлоновая сетка, рулон 48 дюймов.
• прокладки
• 3 плоские петли
• Двойной роликовый захват с копьем
• Оцинкованная дверная ручка
• 2-дюймовые оцинкованные винты
• Дверная пружина
• Комплект талрепа против провисания (дополнительно)

1. Вырезать детали рамы

   Измерьте и вырежьте детали рамы из пиломатериалов 1×2 следующих размеров с помощью торцовочной или циркулярной пилы:

   • Две детали по 77 дюймов (стороны рамы)
   • Две детали по 36 дюймов (верхняя и нижняя направляющие)
   • Одна деталь по 33 дюйма (центральная направляющая)
   • Одна деталь на 6 дюймов (с защелкой)
   • Одна деталь на 3 дюйма (с защелкой)

   Совет

   При необходимости отрегулируйте размеры этих деталей, чтобы они соответствовали размерам дверного проема.

2. Сборка внешней рамы

   Расположите две 77-дюймовые детали и две 36-дюймовые детали на плоской поверхности так, чтобы 36-дюймовые детали закрывали концы длинных частей, образуя прямоугольник 80 x 36 дюймов.

   Используйте столярный угольник, чтобы отрегулировать углы, чтобы они были идеально прямыми.

   Измерьте диагонали, чтобы убедиться, что прямоугольник имеет идеально прямые углы: если противоположные диагонали точно равны, прямоугольник является квадратным.

   Аккуратно поместите плоскую угловую скобу в каждый угол и прикрепите ее с помощью шуруповерта и оцинкованных шурупов. Измерьте диагонали еще раз, чтобы убедиться, что рамка квадратная.

   Ли Валлендер

3. Добавить центральную распорку

   Поместите 33-дюймовую центральную рейку между боковыми частями рамы. Эта направляющая должна быть примерно посередине двери, хотя вы можете отрегулировать ее для более асимметричного вида — например, на уровне талии. Прикрепите центральную рейку к боковым сторонам рамы с помощью двух оцинкованных плоских Т-образных скоб и оцинкованных винтов.

   Ли Валлендер

4. Морилка или покраска деревянной рамы

   Если вы хотите тонировать древесину, поместите дверную раму сетки в открытое защищенное место. С помощью чистой хлопчатобумажной тряпки протрите раму с обеих сторон. Другой чистой тканью сотрите пятно с металлических брекетов. После того, как пятно полностью впитается и высохнет (не менее двух часов), прокрасьте его второй раз. Дайте полностью высохнуть.

   Если вы хотите вместо этого покрасить дерево, обязательно используйте краску для наружных работ. Нанесите два слоя, дав первому полностью высохнуть, прежде чем перекрашивать.

5. Запечатайте деревянную раму


   Если вы окрашивали древесину, дайте второму слою морилки полностью высохнуть, а затем нанесите два слоя полиуретанового лака для наружных работ. При использовании лака на масляной основе обязательно ждите между слоями не менее 6-8 часов. Лак на водной основе сохнет быстрее.

6. Раскатайте ткань экрана

   Раскатайте ткань экрана по задней части дверцы экрана (сторона с распорками). Пусть экран перекрывает стороны на несколько дюймов, так как излишки позже будут обрезаны.

   Ли Валлендер

7. Скрепите материал экрана

   Скрепите ткань экрана по всему периметру, сохраняя экран натянутым во время работы. Полезно, чтобы помощник тянул и растягивал экран, пока вы его сшиваете.

   Ли Валлендер

8. Обрезать экран

   С помощью канцелярского ножа срежьте лишний материал экрана. Для более аккуратного вида при резке можно использовать металлическую линейку. При желании вы можете покрыть края отрезанной экранной ткани деревянным молдингом для более аккуратного вида.

   Ли Валлендер

9. Установка сетчатой ​​дверцы

   Поместите сетчатую дверь в неровный проем и вбейте прокладки по периметру, чтобы удерживать ее на месте. Следите за тем, чтобы между дверью и коробкой по всему периметру был ровный зазор.

   Прикрепите дверь к раме плоскими петлями, привинченными к двери и к дверной раме. Использование трех петель вместо двух придаст двери дополнительную устойчивость.

10. Добавить упор для защелки

    С внутренней стороны двери сложите вдвое 3-дюймовые и 6-дюймовые деревянные блоки, чтобы создать защитный блок для ударной части двойной роликовой защелки. Расположите его рядом с ручкой двери, чтобы конец более длинной части был на одном уровне с дверной рамой. Прикрутите узел стойки к центральной направляющей 2-дюймовыми оцинкованными винтами.

    Ли Валлендер

11. Установить защелку

    Установите двойную роликовую защелку на дверную раму, а копье на стойку, используя винты, прилагаемые к защелке.

    Ли Валлендер

12. Добавить оборудование

    На внешней стороне сетчатой ​​двери прикрепите дверную ручку.

    С внутренней стороны прикрепите дверную пружину, прикрепив одну сторону к центральной направляющей, а другую сторону к дверной раме. Это позволит двери автоматически закрыться и защелкнуться.

    Совет

    Деревянные двери со временем могут провиснуть. Установка талрепа, препятствующего провисанию, по диагонали, от верхней стороны петель к нижней стороне двери, придаст ей большую устойчивость. Если дверь начинает провисать, затяжка талрепа вернет дверь в правильное положение.
