Жители загородных участков часто сталкиваются с необходимостью применения различных деревообрабатывающих устройств, которые используются в бытовых целях на приусадебном участке. Сегодня на рынке ручного и стационарного строительного инструмента присутствует широкий выбор устройств для обработки древесины, однако они довольно дорогостоящие. Наиболее востребованными из них являются пилорамы. В этой статье мы расскажем о том, как сделать шинную пилораму.
Назначение шинной пилорамы
Любые строительные работы или обслуживание построек сопровождаются колоссальными финансовыми затратами, которые связаны с обработкой древесины, к примеру, распиловка бруса, заготовка досок, изготовление стропил, балок или предметов мебели.
Главная задача самодельной шинной пилорамы заключается в высококачественном продольном распиле брёвен любого сорта древесины для получения необрезной и обрезной доски, шпона, реек, лафета, бруса и распила тонкомера.
Шинная пилорама создана для изготовления небольших партий пиломатериалов, обработки неформатных заготовок для изготовления особого размера пиломатериалов.
Пилорама шинная бензиновая не нуждается в большой площади и может с легкостью монтироваться на ограниченном земельном участке. Бывают стационарные устройства, работающие от электрической сети, и автономные, функционирующие на бензине. Последний вариант очень удобен для выезда в лес и заготовки нужного пиломатериала на месте.
Наибольшая длинна заготовки, которую можно обработать на шинной пилораме своими руками, достигает семи метром. При этом сечение заготовки не превышает 40 см.
Средняя скорость распила при длине доски равной 3 м из соснового бревна, диаметром 25 см, составит на самодельной шинной пилораме примерно 7 мин.
Типы шинных пилорам
Самостоятельно можно создать два типа шинных станков:
- с передвижением рабочего агрегата относительно обрабатываемых заготовок
- с продольным методом подачи бревен.
Однозначно сказать, что какая-то пилорама хуже, а какая-то лучше, нельзя, потому что оба типа пилорам имеют свои плюсы и минусы. Например, во время перемещения рабочего агрегата вдоль заготовки человек может контролировать прилагаемые усилия, гарантируя более плавный ход и распил древесины на высокой скорости. А в случае подачи заготовки по направлению к распиловочному механизму существенно затрудняется контроль распиловки. Наименьшее увеличение силы толкания древесины становится причиной резкого возрастания нагрузки на шину и цепь. Вследствие чего цепь может заклинить или перегреется мотор. Тем не менее, такой вариант пилорамы не имеет дополнительных проводов, двигающихся за основным агрегатом.
Конечно, окончательный выбор типа устройства зависит от индивидуальных потребностей каждого человека. Однако не зависимо от выбранного типа пилорамы стоит повышенное внимание уделить созданию качественной основы, обеспечивающей снижение вибрации. Металлические швеллеры или рельсы являются лучшей основой, на которой будет стоять шинная пилорама.
Чертежи подобных устройств в большом количестве присутствуют в интернете. Нужно лишь определиться с типом станка и можно приступать к созданию.

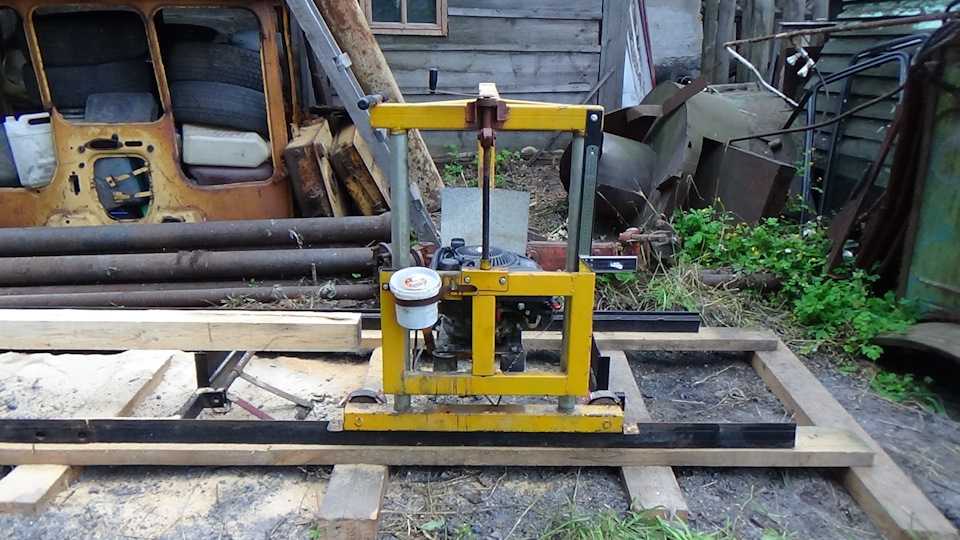

Шинная пилорама своими руками
Перед началом сборочного процесса стоит приобрести все необходимы материалы и инструменты. Для того чтобы получилась шинная пилорама, видео создания которой представлено ниже, вам понадобится:
- точный схематический чертеж
- швеллер или рельса из металла
- патрубки различного диаметра
- электрический мотор
- шина и ведущая звёздочка от бензопилы
- сварочный аппарат и электроды
- электрическая болгарка и дрель
- молоток, рулетка и мел.
Чтобы изготовить шинную пилораму можно использовать составные части обычной бензопилы. Рабочая часть включает шину, электрический силовой агрегат и систему сцепления, которые расположены в отдельном корпусе.
Прежде всего нужно создать каркас в форме прямоугольника.
В центре основания располагается шина. Принимая во внимание тот факт, что каркас будет подвергаться высоким нагрузкам, его необходимо надёжно закрепить с двух сторон. Ведущая звёздочка зачастую имеет отверстие, которое предназначено для монтажа элементов к металлической оси из высокопрочного сплава. Ось дает возможность избежать перемещения шины в горизонтальной плоскости.
Чтобы предотвратить смещение по вертикали необходимо максимально плотно к шине на оси с двух сторон прикрепить два подшипника. Далее нужно надеть втулку, зажимающую подшипники, после чего ось стоит приварить к одной грани каркаса.
На противоположной стороне будет размещен электрический двигатель и система контроля натяжения цепи. Здесь даже придумывать ничего не нужно, просто используйте заводские запчасти от бензопилы. Главный барабан крепится на вал электрического силового агрегата и фиксируется при помощи продольной шпонки.
Конечным этапом сборки можно назвать центрование и надёжную фиксацию в корпусе.
Особое внимание во время осуществления работ своими руками необходимо уделить монтажу мотора, который во время распиловки будет сильно вибрировать. По этой причине нужно обеспечить жесткую станину.
Теперь вы знаете, как сделать шинную пилораму своими руками. Такой агрегат обеспечивает осуществление высококачественной распиловки древесины. Главные характеристики шинной пилорамы: точность, компактность, невысокая цена, простая конструкция, надежность, малый вес, эргономичность во время работы, легкость транспортировки.
Самодельная шинная пилорама, видео
Цепная пилорама своими руками — чертежи, видео, применение
Цепная пилорама является незаменимым помощником для любого строителя. Без нее не обойдется ни один серьезный ремонт. Особенно этот инструмент актуален для тех, кто живет в частном секторе и часто сталкивается с проблемами строительства и ремонта.
Что такое цепная пилорама?
Принцип действия цепной пилорамы в определенной степени напоминает ленточный аппарат: распиливаемое бревно прочно закреплено, тогда как распил осуществляется за счет пилы.
Пила крепится к движущейся каретке. Различие между цепной и ленточной пилорамами состоит только в том, что в данном варианте применяется только цепная пила, а не ленточная.
Главный недостаток цепной пилорамы заключается в более низкой производительности и экономичности в сравнении с ленточными аппаратами. Невзирая на такие минусы, люди пользуются такими станками именно по причине его не высокой стоимости и удобства, а настоящие умельцы и создают цепные пилорамы своими руками. Кто-то хочет сэкономить денег, а кто-то просто сделать станок, в полной мере удовлетворяющий все индивидуальные пожелания мастера.

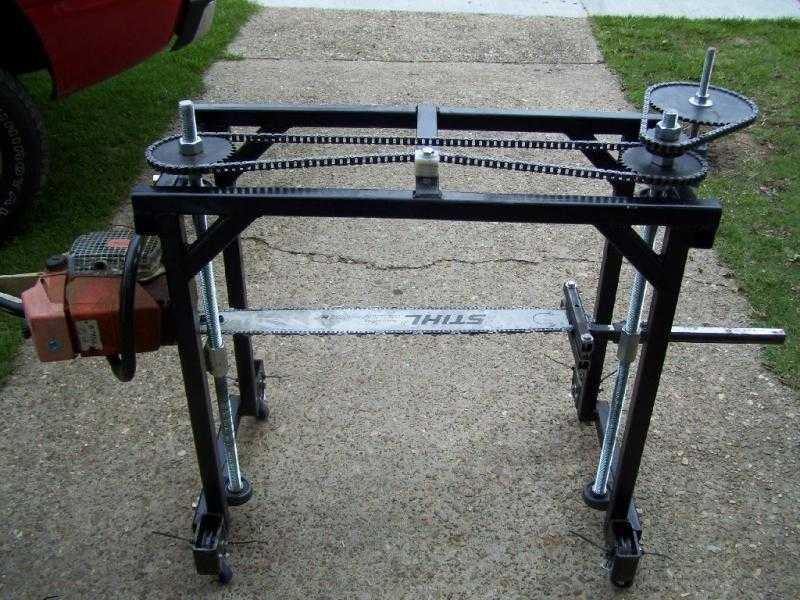

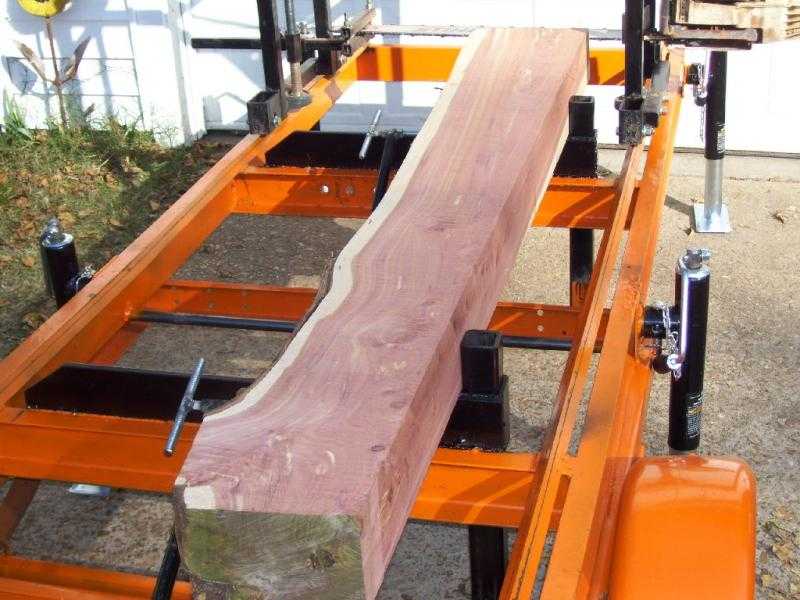

Цепная пилорама своими руками
Что же нужно для создания цепной пилорамы своими руками? Для начала стоит посмотреть чертежи цепной пилорамы в интернете. Чертежи бывают разные, однако любая такая пилорама состоит из бензопилы, стальной рамы и рельсовых направляющих.
Для того, чтобы создать цепную пилораму нужно прочно закрепить на шину пилы металлическую раму. Промежуток между цепью и рамой будет равен толщине получаемых пиломатериалов.
По этой причине нужно заранее решить, какие именно пиломатериалы вам нужны. Кстати, если сделать расстояние между цепью и рамой больше, то можно создавать не только доски, но и брус.
Отличная станина получится из двух стальных швеллеров, длиной по 8 метров, а высотой по 0,14 метра. Кроме этого можно использовать рельсы или же металлические уголки. Нужны заготовки идеально прямой формы. По всей длине швеллеров нужно сделать отверстия диаметром 14-16 миллиметров на расстоянии до 1,5 метров.
По числу этих отверстий нужно сделать из отрезков водопроводной трубы специальные стяжки. Все части крепятся при помощи шпилек с резьбой или болтов.
После этого нужно собрать все составляющие цепной пилорамы в единое устройство и установить на стойки. От габаритов станины зависит число стоек. Самые последние стойки должны находиться на расстоянии не более 1 метра от конца направляющих.
Для придания большей жесткости нужно зафиксировать раскосы.
После этого монтируется подвижная тележка.
Ее можно создать из стальной плиты толщиной от 4 до 6 миллиметров, а длиной примерно 0,6 метров. Размер тележки зависит от габаритов электромотора.
Далее можно приступать к подбору прокладок и зажимных пластин для тележки. Элементы должны гарантировать свободное передвижение механизма. Вместе с тем зазор должен получиться минимальным. Стяжку прокладок стоит выполнить с помощью болтов.
Обязательно нужно ликвидировать поперечный люфт, путем монтажа упорного уголка к основе тележки. Тележку можно поставить на подшипники либо ролики. Обратите внимание на то, что подшипники стоит использовать новые, бывшие в употреблении однозначно не подойдут.
Цепь нужно максимально натянуть. Штурвал крепится на одной из втулок боковых звездочек, расположенных по периметру направляющих.
Для того, чтобы создать фиксирующее приспособление для бревна нужно взять трубы диаметром 3 — 4 сантиметра, вставить в них подвижные штанги, входящие в стопор на требуемой высоте винтом М8.
Сверху на штанги крепятся прижимающие детали, длина которых не мене 1,5 см, а также кулачковые зажимы.
После этого можно устанавливать электрический мотор и пилу, диаметр которой равен 1 метр. Выбор бензопилы для домашней пилорамы также не маловажный процесс. Бензопила должна иметь высокую мощность, высокие показатели экономичности. Кроме этого, ее цепь должна быть хорошо заточена. Сделать цепную пилораму собственноручно не сложно. Но, помните, что кроме создания аппарата, важно гарантировать безопасную эксплуатацию.
Именно таким образом создаются «домашние» цепные пилорамы. Видео процесса изготовления такой пилорамы представлено ниже.
Безопасность при работе
Имея высокую производительность, пилорамы являются источниками повышенного производственного травматизма. Многие люди слышали ужасные рассказы на тему «отвернул голову, а пальца на руке уже нет». Подобных историй много и все они реальны.
Самый надежный метод уменьшения числа травм и аварий во время пользования таким оборудованием – скрупулезное соблюдение всех правил техники безопасности. Перед началом работы нужно детально ознакомиться с принципами работы и инструкциями по эксплуатации такого устройства, а также с правилами пожранной безопасности.
Наивысший уровень безопасности достигается тогда, когда пилорама оснащена системой реверсивной подачи за счет своей конструкции.
Цепные пилорамы, видео
