Солнечный водонагреватель для дачи своими руками: Делаем простой солнечный коллектор своими руками, пошаговая инструкция

Содержание

Самодельный солнечный водонагреватель своими руками для дома: схема, принцип работы

Солнце является мощным и бесконечным источником тепловой энергии для нашей планеты. Она достается нам абсолютно бесплатно, отсюда и возникла идея использовать ее для потребностей человека. Другое дело, что устройства – преобразователи солнечного излучения в тепло нынче достаточно дороги. Даже небольшой солнечный коллектор заводского изготовления стоит приличных денег. Зато собственноручно смастерить самодельный солнечный водонагреватель может любой желающий, а как это сделать, будет рассказано в этой статье.

Принципе действия водонагревателя

Чтобы взяться за дело с пониманием вопроса, следует вначале разобраться, в чем заключается принцип работы солнечного водонагревателя. В качестве примера лучше всего взять заводской аппарат, который в состоянии подогревать воду даже в зимнее время, хотя в гораздо меньших объемах, нежели летом.

Устройство представляет собой батарею, собранную из множества отдельных элементов в виде стеклянных трубок.

Внутри каждой трубки, изготавливаемой из кварцевого стекла, располагается еще одна, окрашенная в черный цвет и наполненная веществом, что испаряется при низких температурах.

С целью не допустить потерь тепла изнутри, а также избежать воздействия окружающей среды снаружи, из пространства между трубками удален воздух. Концы всех элементов входят в горизонтальный коллектор, где протекает нагреваемая вода. Подобные вакуумные трубки для водонагревателя весьма эффективно поглощают солнечное тепло и передают его воде за счет испарения / конденсации вещества (рабочего тела).

Система функционирует следующим образом:

под воздействием солнечных лучей рабочее тело превращается в пар и поднимается в верхнюю часть стеклянной колбы;
контактируя сквозь стенки с потоком воды, вещество отдает ему тепловую энергию и возвращается в жидкое агрегатное состояние;
подчиняясь силе тяжести, рабочее тело стекает в нижнюю часть, где цикл начинается заново;

обычно солнечные водонагреватели, находящиеся на крыше, присоединяются к дополнительному змеевику бойлера косвенного нагрева. Таким способом осуществляется передача теплоты домашней отопительной сети.

Примечание. Вакуумные трубки изготавливаются из кварцевого стекла, которое, в отличие от обычного, пропускает волны ультрафиолетового диапазона. Это позволяет поглощать энергию солнца во время облачности и в холодный период года.

Как нетрудно догадаться, соорудить подобную конструкцию в домашних условиях невозможно. Приведем более удачный пример: безнапорный водонагреватель, где происходит передача тепла напрямую, без посредника. В прямоугольный корпус с хорошо утепленной задней стенкой помещен змеевик из меди, подключенный к накопительному баку. В контуре естественным образом циркулирует вода, нагреваясь от солнца напрямую, вследствие чего температура в накопительной емкости постепенно возрастает.

Трубка змеевика запрессована в металлическую пластину – теплоприемник темного цвета, от воздействия осадков она защищена прочным стеклом. Данный солнечный накопительный водонагреватель не так дорог, как вакуумный, но и менее эффективен. Он хорошо действует только в солнечную безоблачную погоду. Зато его конструкция проще и может быть реализована в домашних условиях.

Для справки. Существует еще один способ воспользоваться энергией солнца – установить обычный водонагреватель на солнечных батареях, вырабатывающих электричество. Но такая система очень дорога, хотя может функционировать круглогодично.

Выбор материалов

Итак, определившись с концепцией будущего солнечного нагревателя для воды, перейдем к подбору материалов для теплообменника. Тут есть из чего выбирать, нагревательный контур можно сделать из:

медной трубки – идеальный вариант;
черных полимерных труб;
секций плоских стальных радиаторов;
алюминиевых трубок.

Примечание. Мастера – умельцы, давно воплотившие идею в жизнь у себя дома, применяли в качестве нагреваемого контура резиновый садовый шланг черного цвета или теплообменник от старого холодильника.

Сложнее всего определить теплообменную поверхность змеевика. Если вместо него взять стальные радиаторы, то долго думать не придется. Все равно больше 2 панелей в одном корпусе установить не получится, иначе конструкция будет слишком тяжелой. В остальных случаях солнечный водонагреватель, сделанный своими руками, надо рассчитывать экспериментальным путем. Солнечная активность в каждом регионе разная, также играет роль расположение дома и его ориентация в пространстве. Поэтому дать однозначные рекомендации о длине змеевика из такого-то материала затруднительно, ее надо определить индивидуально.

Для изготовления корпуса теплоприемника можно взять деревянные доски и лист фанеры, а вместо лицевой панели из стекла применить такой простой материал, как поликарбонат. Он прозрачен и достаточно прочен, разбить его не сможет даже сильный град.

Так что водонагреватель из поликарбоната выйдет ничем не хуже стеклянного. Что касается накопительного бака, то его можно смастерить из листового металла либо приобрести готовую пластмассовую или стальную емкость. Соединительные трубы проще всего поставить полимерные, например, из металлопластика.

Заключение

Благодаря солнечной энергии в теплое время года ваш частный дом или дача может быть обеспечена горячей водой, за которую не придется платить. Затраты, что придется понести при изготовлении водонагревательной установки, минимальны: надо купить трубы, краны и прочие недостающие материалы. Вложения средств в самодельную систему несравнимы с ценой заводских солнечных коллекторов.

схема, устройство и прочее + видео

Человечество активно жжёт нефть, газ, уголь, торф, дрова и другие виды топлива, чтобы обеспечить себе комфортное существование, приготовление пищи и реализацию других потребностей. Тем самым оно засоряет атмосферу, отравляя природу в собственном доме. Замкнутый круг. Разорвать его можно, только используя альтернативные источники энергии, одним из которых является солнечный свет.

Он поможет вырабатывать электричество, греть воздух или воду при помощи устройств, которые можно изготовить собственноручно.

Как работают солнечные водонагреватели, в чём выгода

Распространёнными способами использования энергии солнца в настоящее время являются два направления: выработка электроэнергии и прямой нагрев воды для хозяйственных и санитарных нужд. Накопленный опыт технических решений в этом направлении говорит об их достаточной эффективности, следствием чего становится значительная экономия затрат на отопление и горячее водоснабжение.

Солнечные коллекторы могут применяться для отопления и нагрева воды не только в летнее время, но и в течение всего года

Разовые затраты на изготовление позволят в дальнейшем регулярно получать бесплатное тепло и использовать его по своему усмотрению.

Классификация солнечных водонагревателей

Устройства для утилизации солнечной энергии можно условно разделить на виды по разным признакам. Например, по применяемому способу циркуляции теплоносителя:

Устройства, в которых используется естественная циркуляция. В этом случае нагретая вода, имеющая меньшую плотность, естественным образом поднимается по ёмкости и попадает в накопитель. Во избежание потерь тепла накопитель нужно изолировать с применением рулонных утеплителей. Характерными особенностями такого технического решения является вертикальное или наклонное расположение регистров нагрева и необходимость установки бака-накопителя выше уровня верхней части теплообменника.
Движение жидкости осуществляется не при помощи насоса, а за счёт разной плотности
Агрегаты с принудительным обращением теплоносителя. Для этого применяются маломощные, но довольно эффективные циркуляционные насосы. При такой конструкции накопитель тёплой воды можно располагать в любом месте, включая подвал. При использовании бойлера косвенного нагрева в качестве теплоносителя можно использовать масло, чаще всего применяется трансформаторное.
Чтобы горячая вода не остывала, бак необходимо утеплить

Можно разделить водонагреватели по конструкционным особенностям греющего коллектора:

Вакуумные. Их устройство представляет собой колбу из кварцевого стекла, внутри которой располагаются элементы нагревательного устройства. Кварцевое стекло свободно пропускает ультрафиолетовое излучение, что позволяет согревать воду до образования пара, а если применяется масло, то его температура может достигать 250–300 градусов. Воздух из колбы откачивается, что предотвращает рассеивание светового потока и повышает эффективность системы. Изготовить такой нагреватель в домашних условиях практически невозможно, а заводские изделия стоят довольно дорого. Но, учитывая высокую эффективность таких устройств, на такую трату можно согласиться, ведь они работают зимой, летом и в пасмурную погоду.
Вакуум является лучшим теплоизолятором, поэтому потери тепла в коллекторе минимальны
Панельные. В таких конструкциях в качестве теплообменника используются плоские панели, например, стальные штампованные радиаторы отопления. По сравнению с первыми, такие устройства гораздо менее эффективны, большое количество тепла теряется в процессе прохождения по сети водоснабжения и в самом коллекторе. Панели нужно упаковать в корпус из материала с низкой теплопроводностью, верхнюю стенку изготовить из стекла, поликарбоната или прозрачного пластика. Но ни один из этих материалов не пропускает ультрафиолетового излучения, что и является причиной их пониженной эффективности.
В конструкциях используются плоские панели

Классификация по типу греющего контура:

разомкнутые — это самая простая система для организации в доме горячего водоснабжения. При этом нагретая вода не возвращается в нагреватели, а расходуется на покрытие бытовых потребностей;
одноконтурные системы — подогретая в коллекторе вода после прохождения системы отопления возвращается обратно. Схема оборота воды из солнечного коллектора встраивается в отопительную систему и работает с принудительной циркуляцией через узел подмеса;
В одноконтурной системе потребляемая горячая вода циркулирует через солнечный коллектор и бак
двухконтурные — нагретый теплоноситель подаётся в бойлер косвенного нагрева, где отдаёт тепло находящейся в нём воде. Охлаждённый возвращается в коллектор солнечного нагревателя. В первичном контуре при такой организации целесообразно использовать масло. Вода из вторичного контура может использоваться как в системе отопления, так и в схеме горячего водоснабжения дома. Бойлер рекомендуется утеплять дополнительно для снижения потерь энергии.
Контуры циркуляции незамерзающей жидкости и расходной воды разделены

Ориентируясь по принципу действия, можно разделить водонагреватели на активные и пассивные:

пассивные системы — приёмный бак всегда находится над коллектором, циркуляция воды происходит естественным образом. Устройство не требует дополнительного инструментального контроля. Недостатком такой системы является неравномерная работа и скачкообразные показатели по мощности. Применяется для временных установок типа летнего душа или сезонного использования в системе горячего водоснабжения дома или оросительных сетях для полива огорода;
Пассивные системы можно использовать только в летнее время
активные — такие системы, как правило, оснащаются циркулярными насосами, контроллерами температуры и давления. Солнечная энергия преобразуется в тепловую и распределяется. Можно применять такие устройства в течение круглого года при соответствующих настройках.
Солнечный водонагреватель активного типа может работать в любую погоду

Особняком стоят коллекторы воздушные, в которых преобразование энергии производится нагревом воздуха, естественным образом попадающего в атмосферу помещения. К недостаткам такого способа можно отнести ограниченность применения по времени года, поскольку летом такая функция не востребована.

Воздушный солнечный водонагреватель имеет самое простое устройство

Какой солнечный водонагреватель лучше изготовить своими руками

Выбор конструкции и вида солнечного водонагревателя зависит от назначения устройства. Простейшим по исполнению является летний душ.

Строительство летнего душа

Для устройства этого объекта нужно сделать кабинку. Можно использовать любой водостойкий листовой материал. Главное требование — удобство применения и прочность каркаса, поскольку ёмкость придётся размещать на крыше.

В качестве ёмкости можно использовать бак грузового автомобиля. Он идеально подходит по форме, окрашен в чёрный цвет и снабжён как заливным, так и сливным отверстиями. Параллельно с коллекторным баком устанавливается ёмкость для холодной воды, которую нужно защитить от воздействия солнечных лучей. Из дополнительного оборудования применяется только смеситель.

В качестве ёмкости для воды используется бак чёрного цвета

От летнего душа часто практикуется подача горячей воды в летнюю кухню. Это зависит от места её расположения, поэтому важна предварительная планировка подворья с учётом и этого обстоятельства.

Летний душ с солнечным водонагревателем, сделанным своими руками, надёжен и экономичен

Горячее водоснабжение дома

Горячая вода в загородном доме нужна в холодное время года, поскольку летом в доме только отдыхают, остальные потребности удовлетворяются летней кухней, сезонным душем и бассейном, в которых можно просто устроить солнечные нагреватели.

Для межсезонья и холодного времени года использование солнечной энергии связано с дополнительными затратами на утепление коллекторов и трубопроводов к ним.

Монтаж водяного коллектора можно производить с использованием циркуляционного насоса, бойлера косвенного нагрева и приборов контроля за температурой и давлением в системе. В изолированном первичном контуре целесообразно использование в качестве теплоносителя минерального трансформаторного масла, имеющего большую теплоёмкость по сравнению с водой и пониженную температуру замерзания. Однако при любом теплоносителе в систему нужно встроить котёл дополнительного нагрева на случай сильных морозов. Для этой цели лучше применять индукционный нагреватель, который легко изготовить своими руками с использованием сварочного инвертора. Его включение в работу можно устроить в автоматическом режиме, если речь идёт о дачном доме без постоянного проживания. Индукционный котёл не является объектом поднадзорности технических служб.

Вода из бойлера косвенного нагрева может быть использована как в бытовых целях, так и на отопление.

Для горячего водоснабжения и отопления загородного дома лучше использовать двухконтурный коллектор

Расчёт мощности солнечного коллектора

По фактическим расходам считается, что для удовлетворения потребности одного человека в горячей воде требуется от двух до четырёх киловатт тепловой энергии.

Для примера произведём расчёт мощности для реальных условий Подмосковья.

Исходные данные:

Основываясь на данных, приведённых в таблице поступления солнечной энергии в различных регионах России, площадь поглощения составит 2,35 м².
Показатель инсоляции для Подмосковья составляет 1173,7 киловатта в час с квадратного метра.
Коэффициент полезного действия коллекторов составляет 0,67–0,8. Целесообразно использовать первый показатель, характерный для самодельных конструкций и устаревших моделей.
Величина угла наклона будет использована оптимальная для региона. В первом приближении он должен быть равён величине географической широты места нахождения преобразователя.

Показатель инсоляции зависит от региона

Расчёт площади поглощения солнечной энергии для одной трубки, учитывая, что приведённая величина соответствует коллектору из 15 элементов: 2,35 м² / 15 шт. = 0,15 м². Соответственно, приведённая величина для 1 м² составит: 1 / 0,15 = 6,67 (штук), то есть регистр коллектора указанной площади будет состоять из 7 трубок.

Рассчитываем тепловую мощность одной трубки, что позволит определить необходимое их количество для удовлетворения средней потребности в энергии. Получаемая от одного нагревателя мощность из расчёта потребления на день рассчитывается из соотношения: N = S * I * K, где:

N — мощность одной трубки;
S — площадь поглощения одной трубки;
I — показатель величины инсоляции для Подмосковья;
K — коэффициент полезного действия в минимальном размере.

N = 0,15 * 1173,7 * 0,67 = 117,95 киловатта в час на метр квадратный.

Средний показатель выработки энергии за сутки составит (с учётом продолжительности светового дня) для Подмосковья 0,325 киловатта в час. А годовая экономия с одного квадратного метра составит: 117,95 * 7 = 825,6 киловатта в час.

Таким образом, выработка тепловой энергии солнечным коллектором в 2,35 квадрата достигает 8 киловатт в день. Обратившись к началу, можно убедиться, что коллектор приведённой величины полностью отвечает потребностям в горячей воде для семьи из трёх человек.

Приведённая методика весьма условна, однако, как показывает практика, вполне достоверна для определения основных параметров коллектора.

Мощности одного коллектора достаточно для семьи из трёх человек

Подготовительные мероприятия

Приняв решение об изготовлении солнечного коллектора своими руками, необходимо осуществить ряд обязательных мероприятий по его подготовке:

произвести предварительный расчёт по указанной выше методике для определения конструкции и физических размеров устройства;
выполнить эскизный проект коллектора и водопроводной системы утилизации тепла, на его основании составить материальную ведомость;
закупить материалы, крепёж и недостающий инструмент.

Чем более внимательно выполняется этот этап, тем меньше придётся бегать впоследствии за недостающим.

Солнечный водонагреватель своими руками можно изготовить из различных материалов

Материалы и инструменты, технология сборки

Рассматриваем потребность в материалах и изделиях параллельно с описанием технологии изготовления солнечного коллектора. Такая работа может быть выполнена в следующем порядке.

Изготовление корпуса

Для этого понадобятся:

влагозащищённый материал для задней стенки. Это может быть многослойная водостойкая фанера, пластик или другие подобные материалы;
доска строганая хвойных пород 150х32 мм. Все детали из дерева нужно обработать антисептиками и противопожарными пропитками;
утеплитель рулонный;
степлер строительный для крепления утеплителя изнутри корпуса;
фольга алюминиевая для создания отражающей поверхности по утеплителю;
поликарбонат сотовый или монолитный по размеру корпуса толщиной 4 мм. Отверстия для его крепления должны располагаться не ближе 4 см от края листа, поэтому нужно учесть этот фактор при определении размера. Можно устанавливать с напуском. Желательно приобрести материал без защитного слоя от ультрафиолета, при этом нагрев будет происходить и в пасмурную погоду;
уплотнитель из пористой резины (лента — самоклеящаяся) под поликарбонат.

Последовательность сборки:

Стенки из доски крепятся к задней стенке винтами самонарезающими длиной 50 мм при помощи шуруповёрта с шагом 25–30 см.
Устанавливается утеплитель, крепление производится строительным степлером скобами не короче 10 мм.
Поверх слоя утеплителя устанавливается отражающая поверхность из фольги.
На торец досок корпуса наклеивается уплотнитель.
Фольга защищает утеплитель от теплового излучения абсорбера

Монтаж коллектора

Изготавливая этот ответственный узел своими руками, можно использовать стальные штампованные радиаторы от холодильника или отопления. Для этого необходимо:

Перед установкой радиатор нужно окрасить чёрной матовой краской, используя кисть малярную или валик.
Установить его в корпус через прокладки с зазором порядка 20 мм от задней стенки, закрепить самонарезающими винтами к задней стенке.
Радиатор устанавливается на фольгу
Подключить выходную трубу коллектора, используя изделие из металлопластика с внутренним диаметром порядка 20 мм.
Подключить обратку из того же материала.
Для подвода воды можно использовать трубы ПВХ

По окончании сборки коллектора установить лицевую стенку из поликарбоната. При этом отверстия под винты должны быть на 1–1,5 мм больше диаметра винтов для компенсации теплового расширения.

Монтаж контура

Операция выполняется в соответствии с ранее разработанным проектом в следующем порядке:

Выполнить разводку к бойлеру косвенного нагрева, подключить к патрубку его внутреннего контура, представляющего собой теплообменник.
Провести разводку от бойлера к коллектору, предусмотрев установку циркулярного насоса и индукционного нагревателя.
В баке делают отверстия для входа и выхода теплообменника, ввода холодной воды и забора нагретой
Назначение подогрева двойное: главное — предотвращение замерзания коллектора при критически низких температурах наружного воздуха, дополнительное — повышение температуры в системе до нужного уровня при тех же условиях. Использование индукционного нагревателя обязывает к установке циркулярного насоса. При этом необходимо предусмотреть защиту от включения нагревателя без него.
Закольцевать контур подключением трубы разводки к обратке коллектора.
В зависимости от типа конструкции может понадобиться установка датчиков температуры, ТЭНов, воздухоотводчиков

По ходу монтажа нужно определить высшую точку системы и установить на ней клапан стравливания воздушных пробок. В нижней точке нужно установить сливной кран для удаления теплоносителя в аварийных условиях.

Производя сборку системы, нужно применять материалы для уплотнения резьбовых соединений в виде льняной пакли или уплотнительного материала из фторопласта.

Сборка системы

Операция заключается в установке коллектора в корпусе на место постоянного расположения. Это должен быть южный склон кровли здания. Порядок выполнения работ:

Поднять коллектор на крышу и закрепить его с нужным углом.
Коллектор устанавливается под углом
Выполнить отверстия в кровельном пироге для проводки выходной трубы и обратки.
Соединить трубы в общий контур.
Заполнить систему теплоносителем, включить циркулярный насос (без индуктора) и проверить контур на протечки, при необходимости — устранить их.
Герметично заделать отверстия в кровле.
Изолировать трубную разводку собранного контура утепляющими материалами.

Видео: как самостоятельно сделать солнечный коллектор

Особенности использования солнечных коллекторов

Система отопления или горячего водоснабжение в доме постоянного проживания всегда находится под контролем, что позволяет использовать её с минимальным набором контрольных приборов. Всегда есть возможность вовремя отреагировать на изменения погоды или возникновение критических нарушений в её работе.

В условиях дачного дома нужно предусмотреть ряд блокировок от различных сбоёв, вплоть до полной безопасной остановки работы. Это предполагает использование дорогостоящей аппаратуры. Для дачного варианта также весьма полезной будет возможность установки дежурного режима, позволяющего поддерживать в помещениях минимальную необходимую температуру во время длительного отсутствия хозяев.

В замкнутых двухконтурных системах всегда сохраняется возможность использования нагретой воды из бойлера как для системы отопления, так и для бытовых нужд. Длительное отсутствие хозяев предполагает, что бытового расхода не будет, а автоматизация отопления — давно отработанная операция.

Использование солнечной энергии эффективно и целесообразно. Покупные водонагреватели могут стоить достаточно дорого, но их применение позволит сэкономить на электроэнергии. Кроме того, простую модель солнечного коллектора можно изготовить самостоятельно, из подручных материалов.

Оцените статью: Поделитесь с друзьями!

как самому сделать горячую воду для душа

Предисловие Водонагреватель для душа на даче не обязательно должен быть электрическим. В летнюю пору сделать горячую воду на даче можно при мощи солнечного коллектора-водонагревателя – этот способ очень экономичный и нетрудоемкий.

Водонагреватель для душа на даче не обязательно должен быть электрическим. В летнюю пору сделать горячую воду на даче можно при мощи солнечного коллектора-водонагревателя – этот способ очень экономичный и нетрудоемкий. Обеспечить солнечный подогрев воды своими руками можно даже при помощи старой батареи и паяльника. Перед тем как самому сделать водонагреватель, воспользуйтесь нижеизложенными рекомендациями.

В качестве альтернативного варианта энергии для получения горячей воды можно использовать совершенно бесплатную тепловую энергию. Для того чтобы обеспечить подогрев воды на даче, придется один раз потратить средства, причем не очень большие, однако в дальнейшем они с лихвой окупятся уже за первый сезон.

Изготовленные своими руками водонагреватели на даче не требуют обслуживания и прекрасно функционируют в течение многих лет. Они используют солнечную, ветровую энергию и энергию медленных и низкотемпературных химических реакций окисления (каталитических реакций, только без открытого горения). Далее даны рекомендации, как сделать самодельные водонагреватели для подогрева воды в дачном душе с помощью солнечной энергии и энергии каталитических реакций. Также вы узнаете, как обеспечить горячую воду на даче с применением оборудования, выполненного на основе паяльника.

Водонагреватель для душа на даче от солнечной энергии

Известно, что на каждый 1 м2 поверхности, перпендикулярный солнечным лучам, приходится примерно 800-1000 Вт энергии за каждый час. Именно эту бесплатную энергию, к тому же экологически чистую, можно использовать для подогрева воды в дачном душе (по крайней мере, в солнечные дни).

Уже давно принято обустраивать подогрев воды своими руками в летнем душе в виде бочки, выкрашенной в черный цвет и поставленной на крыше. Это самое простое и дешевое решение: солнце нагревает в черной бочке воду. Однако в данном случае эффективная площадь освещения 200-литровой емкости будет составлять всего 0,5 м2 — произведение ее ширины (0,6 м) на высоту (0,8 м). Значит, в течение всего солнечного дня такая бочка будет получать всего 5-6 кВт энергии. Этого достаточно, чтобы нагреть 200 л воды лишь до теплого состояния. Затем за ночь вода остынет.

Есть еще один способ, как сделать водонагреватель своими руками с несколько увеличенной эффективной площадью водяного бака. Но и эта конструкция не позволяет сберегать накопленное за день тепло, к тому же в данном случае солнцем освещается только одна половина бочки, а вторая при этом работает, скорее, радиатором на охлаждение. Ниже вы узнаете, как самому сделать водонагреватель, чтобы сохранять в летнем душе горячую воду в течение всего теплого сезона: с апреля по сентябрь включительно.

Установка и подключение накопительного водонагревателя на даче своими руками

Предлагаемая конструкция солнечного водонагревателя своими руками очень проста, и принцип ее работы основан на знании того, что температура в пленочном парнике на несколько градусов выше, чем на открытой местности. Поэтому, чтобы повысить температуру водонагревателя от солнечной энергии, можно поместить бочку с водой в подобный парник. Для установки такого накопительного водонагревателя на даче потребуется несколько деревянных брусков и немного полиэтиленовой пленки. Этот парник позволит существенно снизить воздействие ветра. Далее при подключении накопительного водонагревателя на даче нужно северную сторону бочки, которая никогда не освещается солнцем, оклеить эффективным утеплителем, чтобы она не отдавала тепло.

После этого необходимо приступить к обустройству самого солнечного коллектора. Его можно сделать воздушного или водяного типа. Воздушный коллектор выполняется очень просто. Сначала следует на южную стенку душевой кабины вертикально набить бруски шириной 5-10 см на расстоянии 50-60 см друг от друга. Стенку душа нужно с наружной стороны покрасить матовой черной краской, а затем завесить черными металлическими пластинами-жалюзи таким образом, чтобы воздух проникал сквозь них в стенку душевой кабины и в нагретом виде поднимался вверх. Сверху коллектора следует оборудовать воздуховод, который должен входить в «парник» с бочкой, и через него горячий воздух как раз и будет попадать из коллектора в парник. Снизу коллектор можно оставить открытым для конвекции воздуха, также нужно сделать вверху парника небольшое отверстие для этих же целей. На ночь это отверстие придется закрывать, чтобы сохранить внутреннее тепло и не дать бочке охладиться.

В данной конструкции облучаемая солнцем поверхность увеличивается до 3-4 м2, а количество получаемой энергии составляет 30 кВт в сутки. Это позволяет не просто нагревать воду в бочке, а доводить ее до кипятка. Поэтому для полноценного купания придется организовать отдельную подачу холодной воды в душевую кабину.

Дополнительно при установке накопительного водонагревателя своими руками можно утеплить всю бочку каким-нибудь теплоизолятором. При этом необходимо оставить небольшой зазор между утеплителем и бочкой. В это пространство затем нужно будет направить воздуховод из солнечного коллектора для притока горячего воздуха.

Солнечный водяной коллектор для подогрева воды своими руками

На основе солнечной энергии можно соорудить своими руками солнечный водяной коллектор — по сравнению с воздушным он обладает несколько большим КПД, хотя его устройство более сложное и требует тщательного подхода. Необходимо расположить коллектор, который будет греть непосредственно воду, у «подножья» теплового аккумулятора. Тогда давление столба воды будет сказываться в минимальной степени.

Одна из рабочих стенок такого солнечного водонагревателя для дачи должна быть из стекла. Этот материал достаточно хрупкий, поэтому сделать большую вертикальную стенку из него не удастся, а значит, и площадь самого коллектора будет меньше, чем хотелось бы. Далее коллектор необходимо расположить под наклоном 30-40° к горизонту, закрепив его на подходящей надежной опоре.

Чтобы сделать водонагреватель своими руками с увеличенной площадью, можно использовать длинный шланг темного цвета, свернутый в спираль. Его нужно разместить в воздушном солнечном коллекторе. Правда в этом случае уменьшится КПД устройства. Шланг может быть длиной 50-100 м. Он должен свободно выдерживать перепады давления в несколько метров. Такое устройство позволит собирать солнечную энергию с нескольких квадратных метров.

Такой тепловой аккумулятор необходимо утеплить с помощью теплоизолятора и расположить на крыше душевой. Эту установку также можно использовать в бане или даже в доме, установив солнечный коллектор с южной стороны строения.

Подогрев воды на даче: как самому сделать солнечный водонагреватель

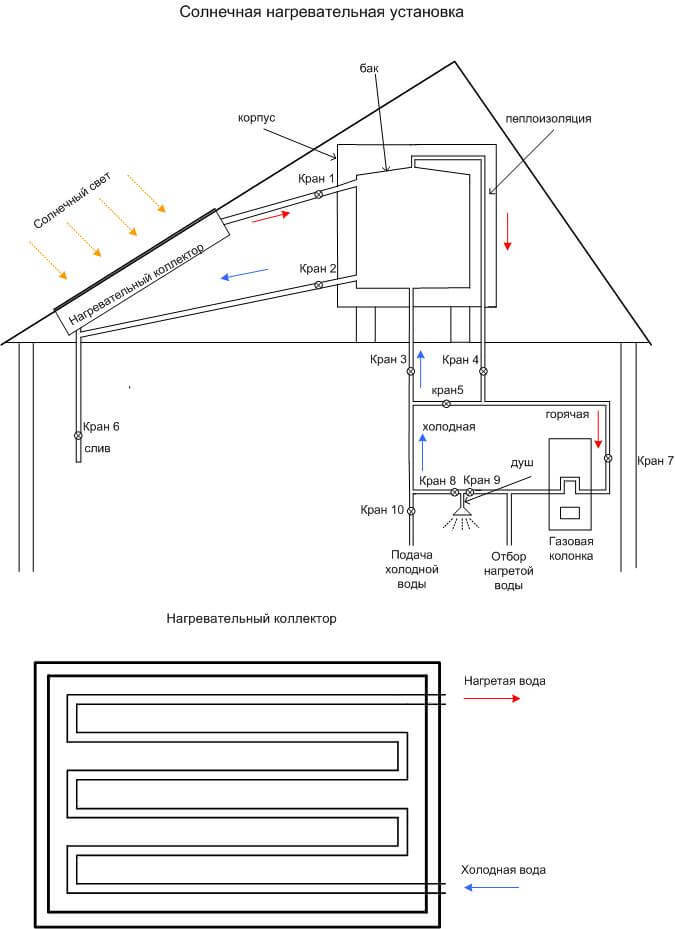

В данной конструкции система с горячей водой для душа будет состоять из накопительной емкости, сделанной из пластиковой бочки (120 л), и солнечного термоколлектора, выполненного из старой плоской металлической батареи, покрашенной битумом.

Перед тем как сделать такой солнечный водонагреватель, продумайте месторасположение бочки – для безопасности её лучше разместить сбоку от душевой кабины. Термоколлектор нужно поместить в короб, сколоченный из фанеры, покрасив его изнутри в черный цвет. Сверху короб нужно закрыть стеклом толщиной 4 мм или листом сотового поликарбоната. Коллектор необходимо ориентировать на юг или юго-запад под углом, перпендикулярным солнечным лучам в летний период. Можно смонтировать коллектор поворотным, чтобы поворачивать в зависимости от перемещения солнца по месяцам.

Нагреваясь в коллекторе, вода должна поступать в бочку. Для этого в бочке в боковине нужно сделать отверстие выше на 10 см от дна для соединения с термоколлектором. Второе отверстие необходимо выполнить в самом дне бочки для отвода воды. Оба эти отверстия не следует сильно разводить по высоте, чтобы при расходе воды не нарушалась ее циркуляция.

Чтобы вода в таком накопительном водонагревателе для дачи дольше не остывала, рекомендуется сделать термозащиту — поставить бочку на лист пенопласта, а сверху и по бокам обернуть ее вокруг поролоном, также сверху нужно натянуть чехол из стабилена для защиты устройства от влаги и ветра. В результате получится подобие термоса, в котором вода всегда будет оставаться горячей.

Данная конструкция также имеет свои особенности. Известно, что теплая вода легче холодной и всегда поднимается к поверхности.

Чтобы можно было мыться теплой водой, ее необходимо забирать с поверхности бочки. Для этого при установке водонагревателя своими руками нужно к верхнему штуцеру емкости, в который поступает нагретая вода из коллектора, подключить внутри отрезок гибкого шланга или гофры подходящего диаметра. Этот отрезок должен свободно подниматься и опускаться, поэтому следует его внутри бочки прикрепить к поплавку из пенопласта. Далее на конце этого внутреннего шланга необходимо зафиксировать кусочек трубы диаметром 5-10 см, примотав его проволокой к поплавку. Тогда шланг всегда окажется слегка притопленным и не будет захватывать воздух.

Далее для отвода воды в душ нужно врезаться в трубу с горячей водой, которая идет от коллектора возле самой бочки. При этом будет забираться теплая вода с поверхности бочки, поэтому не придется долго ждать, пока прогреется вся бочка, а мыться при необходимости нормальной теплой водой. Даже вечером, после захода солнца, вода в верхнем слое бочки будет оставаться теплой благодаря термоизоляции, а внизу в этот момент она уже будет достаточно прохладной.

Следует отметить, что чем ниже располагается нагреватель от бочки, тем сильнее происходит обмен теплой воды в нем. Возможно, для разбавления горячей воды в душе придется сделать смеситель, забирая при этом воду с поверхностных и нижних слоев бочки.

Для подстраховки на случай, когда нет солнца, а также для осеннего периода, можно параллельно к солнечному коллектору присоединить еще один нагреватель на дровах. Его следует сделать из двух старых плоских металлических батарей, поставленных домиком друг к другу, по типу палатки. Эти батареи нужно соединить параллельно трубой (3/4 дюйма) вверху и внизу. Отводы нужно сделать сгонами через тройники и подключить к бочке с помощью толстого армированного резинового шланга.

На шланг затем следует надеть термоизоляцию из пеноплекса. При необходимости можно будет развести небольшой огонь под самодельной металлической палаткой (буквально из 2-3 поленьев), вода в батареях очень быстро прогреется и начнет поступать в бочку. Из практики известно, что небольшого костерка достаточно для того, чтобы вода в батареях начала закипать. Бочка в этом случае также быстро прогревается, и уже через 5-10 минут после разведения костра можно мыться под душем.

Как сделать самодельный каталитический водонагреватель на даче

Каталитический нагреватель на даче подходит для тех, кто регулярно занимается выкашиванием своего участка и отправляет скошенную траву на компост. Известно, что гниющая трава в компостной куче сильно разогревается, иногда это даже приводит с самовозгоранию. Именно на этом факте и основано изобретение оригинального водонагревателя. По сути, для его создания требуется лишь сделать небольшой теплообменник. Этот агрегат лучше выполнить в виде плоского змеевика, который потом нужно положить в середину компостной кучи. В результате получится надежный источник теплой воды на 2-3 недели. Причем такой аппарат будет работать и днем и ночью независимо от погоды.

Спустя 2 недели мощность каталитического нагревателя заметно снизится, но к этому моменту наступит время снова скашивать траву, а значит, компостная куча вновь начнет свою «работу» по переработке топлива — и «реактор» запустится. При новом заполнении компоста свежескошенной травой нужно тщательно уплотнять кучу и обильно поливать ее теплой водой, чтобы началась химическая реакция.

В качестве аварийного варианта можно рядом с душевой кабиной установить обычную дровяную водонагревательную систему (описанную ранее). А еще лучше применять сочетание различных способов нагрева воды — водный, воздушный и с помощью компостной кучи. Это позволит обеспечить душевую кабину в дачный сезон постоянным источником горячей воды независимо от «капризов» погоды.

Подогрев воды своими руками: как сделать солнечный водонагреватель из паяльника

Это еще один вариант, позволяющий обеспечить свой душ на участке горячей водой. Только в данном случае требуется применение паяльника, а значит, нужно электричество. Конструкция данного типа включает в себя бак для воды и водонагреватель. Если уже существует душевая кабина с установленным на крыше баком, рассчитанным только на подачу теплой воды, нагретой солнечными лучами, то к этой системе будет несложно подключить новое устройство с паяльной лампой.

Для начала нужно немного изменить саму схему подачи воды. Требуется вывести трубы за пределы душевой кабины, поскольку нагреватель с теплообменником должны располагаться снаружи на полочке, закрепленной на боковой стенке душевой кабины. В качестве нагревателя в данном случае используется обычная паяльная лампа, которая устанавливается на полку таким образом, чтобы камера сгорания входила в змеевик теплообменника. В итоге удастся регулировать температуру струй, изменяя интенсивность горения и подачу воды. Благодаря использованию паяльной лампы, вся подготовка данной установки к работе производится в течение 1-2 минут.

Вода должна подаваться из резервуара, который располагается на крыше душевой кабины, по стальным трубам (0,5 дюймов) в теплообменник. Необходимо снабдить выходной патрубок запорным вентилем, который будет служить для полного отключения системы, например в случае монтажа теплообменника и т. п. Еще один вентиль следует расположить непосредственно в кабине перед душевой сеткой. Он требуется для регулировки подачи воды.

Самым сложным элементом в данной системе является теплообменник. Он включает змеевик и кожух. Змеевик можно сделать из стальной трубы (0,5 дюймов), свитой в спираль из трех витков. Внешне змеевик напоминает толстую сжатую пружину. Витки этой пружины должны быть одинаковыми. Для этого нужно наматывать тонкую трубу на более толстую (1,5 дюймов). Готовый змеевик далее необходимо вставить в кожух, сделанный из отрезка трубы, и зафиксировать сваркой. Свободные концы следует загнуть вверх и подсоединить к основному водопроводу на муфтах. Это соединение позволит снимать теплообменник на зиму, чтобы предотвратить замораживание воды в трубах, от которого они могут лопнуть.

Можно использовать еще один вариант системы подогрева. Он предполагает увеличение объема теплообменника, что позволит нагревать воду до более высоких температур.

В этом случае потребуется вмонтировать в систему смеситель для добавления в нее холодной воды. С этой целью необходимо оснастить резервуар еще одним выходным патрубком, соединенным со смесителем. К нему затем нужно подключить трубу от теплообменника. Наличие горячей воды и смесителя с холодной позволят существенно упростить регулировку установки.

Увеличенный теплообменник будет отличаться от обычного наличием шестивиткового змеевика и удлиненным кожухом. Смеситель в данной системе рекомендуется использовать стандартный для городских квартир. Только он будет нуждаться в небольших доработках. Потребуется сначала снять гибкий шланг душа, отверстие заглушить пробкой, вместо крана установить короткий патрубок с душевой сеткой. Стандартный смеситель можно заменить самодельным, выполненным из трех обрезков труб (диаметром 0,5 дюйма) и одного отрезка трубы (диаметром 1,5 дюйма).

Простейший солнечный водонагреватель своими руками

Практически любой дачник может самостоятельно спроектировать простейший солнечный водонагреватель.

Принцип простой конструкции

Самый простой водонагреватель будет выглядеть так: вы устанавливаете на крышу строения (летней душевой кабинки) металлическую бочку, которую красите в черный цвет. К бочке подводится 2 шланга: один для залива холодной воды, другой — для слива горячей. Однако этот водонагреватель имеет один существенный недостаток: в пасмурные дни вода прогреется только до температуры воздуха.

Продвинутый вариант

Более продвинутый солнечный водонагреватель будет иметь и более сложную конструкцию. Вы можете сделать солнечный коллектор, состоящий из нескольких блоков, накопителя нагретой воды и аванкамеры.

В качестве коллектора в этой конструкции выступает радиатор из труб, покрашенных черной краской и находящийся в деревянном ящике с стеклянной крышкой. Накопителем для воды может служить емкость от 100 до 300 л в зависимости от необходимости.

Аванкамера

— это расширитель, который создает в этой системе постоянное давление. Чтобы автоматизировать подачу холодной воды в систему в аванкамере следует установить поплавковый клапан. Работает аванкамера по такому принципу: когда определенное количество воды расходуется, давление в аванкамере падает и клапан открывается, пропуская новую порцию воды.

Установка

Для того, чтобы установить такой солнечный водонагреватель вам понадобится сначала разместить на потолке накопители и аванкамеры. Уровень воды в аванкамере должен всегда быть выше воды в накопителях на 1 м.

Остальное монтируется так: в коллектор подается вода из напорного бака. Клапанный термостат монтируется на втором конце коллектора, он открывает выходную трубу, когда вода нагревается до определенной температуры. За зеркальной стенкой ящика установлены два бака-термоса. Их нужно утеплить любым теплоизоляционным материалом.

Вам придется в течение дня передвигать солнечный водонагреватель, чтобы он всегда оставался перпендикулярным к солнечным лучам.

Солнечные водонагреватели для дачи. Характеристики, описание, цена, установка, монтаж, доставка

ВАЖНО!

ООО «ОПТОН ИМПЭКС» официальный партнер Производственной компании «АНДИ Групп». Сертификат дилера.

На баке сезонного солнечного коллектора «ДАЧА» стоит логотип торговой марки «АНДИ Групп». Каждая трубка имеет гравировку лазером логотипа «АНДИ Групп» и номера телефона +7(495)748-11-78 в нижней части трубки в районе индикатора вакуума.

Важно знать! Солнечный коллектор — выбираем правильно! Читать >>

Солнечный коллектор «ДАЧА» система без давления

Дача Эконом	XF-II-10-80	XF-II-12-100	XF-II-15-125	XF-II-18-150	XF-II-20-170	XF-II-24-200
Дача Люкс			XFS-15-125	XFS-18-150	XFS-20-170	XFS-24-200
Объём бака	80	100	125	150	170	200
Кол-во трубок	10	12	15	18	20	24
Система	Без давления
Использование	Сезонное

Комплектация.

1. Бак для воды двухслойный:

Дача-Эконом внутренний слой — нержавеющая сталь SUS 304-2B (0,4-0,5 мм) Ø360 мм; наружный слой -окрашенная гальванизированная сталь (0,4 мм),Ø 460 мм; утеплитель — пенополиуретан 50 мм.

Дача-Люкс внутренний и наружный слои — нержавеющая сталь SUS 304-2B; утеплитель— пенополиуретан 50 мм

2. Рама: СК Дача-Люкс -алюминий; СК Дача-Эконом — гальванизированная сталь

3. Трубки: вакуумные с трехслойным покрытием.

4. Контроллер M-7.

К комплекту прилагается полное описание, инструкция по сборке и эксплуатации солнечной водонагревательной системы.

Применение:

Превосходно подходят для горячего водоснабжения в летний сезон дачи, бани,гостиниц, пансионатов, турбаз, бассейнов, летних душевых.

Преимущества системы:

низкая цена;

надежность и простота в эксплуатации,

легкий монтаж; применение дополнительного оборудования (насос, контроллер) необязательно;

высокая температура воды в баке при полном отсутствии солнечного света поддерживается до 72 часов.

Как выбрать солнечный коллектор Дача?

Емкость бака коллектора, работающего от солнечной энергии, зависит от количества трубок (тепловой мощности всех труб коллектора). Оптимальное сочетание мощность-объём бака для накопления горячей воды обеспечено производителем.

Вам же, выбирая такой водонагреватель на солнечном коллекторе, необходимо учесть объем горячей воды, который расходуется в течении суток всеми членами семьи. Это повлияет на выбор водонагревателя. Лучше выбрать коллектор с объёмом бака-накопителя, соответствующий объёму потребления.

Можно ли самому собрать и установить солнечный коллектор ДАЧА?

Благодаря прилагаемым к каждому комплекту подробным инструкциям с фотографиями сборки, можно легко справиться с установкой и монтажом солнечного коллектора на Вашем дачном участке. Это не займёт у Вас много времени.

Отзывы о солнечных коллекторах для дачи.

Солнечный коллектор для бани

Московская область, Серпуховской район, дачный поселок

Солнечный коллектор для дачи

Московская область, Ногинский район, деревня Затишье

Солнечный коллектор для фермы

Алтайский край, Змеиногорский район «Восход»

Солнечный коллектор для гостиницы

Краснодарский край, Туапсинский р-н, ст. Лазаревское

Солнечный коллектор своими руками: 19 фото изготовления

Самодельный солнечный коллектор из ПВХ шланга сделанный своими руками. Пошаговое изготовление солнечного коллектора мощностью 2,3 кВт*ч для нагрева воды: 19 фото.

С помощью самодельного солнечного нагревателя, можно бесплатно нагревать воду для домашних нужд: для душа, рукомойника, раковины на кухне.

Конструкция коллектора довольно проста и сделать его своими руками сможет каждый.

Изготовление самодельного солнечного коллектора.

Для сборки коллектора понадобились следующие материалы:

Лист OSB 2500 х 1250 мм – 1 шт.
Брус 40 х 50 х 4500 мм – 2 шт.
Поликарбонат – 2100 х 1200 мм.
Листы пенополистирола – толщина 20 мм – 3 шт.
Фольгированный утеплитель – 2 м.
Перфорированная жесть – 2 м.
ПВХ шланг – 25 м.
Эмаль ПФ 115 – 1 л.
Чёрная краска в баллончике – 1 шт.
Шурупы 35 мм – 100 шт.

Далее вашему вниманию предоставлены фото сборки самоделки.

Распилены бруски.

Под лист поликарбоната в брусках сделан пропил.

Состыковал бруски по углам в замок.

Чтобы короб был герметичным, промазал бруски силиконом.

Короб основа под солнечный коллектор готова.

В короб уложены листы пенополистирола, сверху наклеен фольгированный утеплитель.

Шлаг будет крепиться проволокой, для этого на коробе закрепил полоски перфорированной жести с отверстиями, через которые была вставлена проволока.

На дно короба уложен и закреплён проволокой ПВХ шланг.

Концы шланга выведены из короба через отверстия в брусках.

Чтобы увеличить площадь поглощения солнечной энергии фольгированная поверхность покрашена чёрной краской из баллончика.

Короб закрыт поликарбонатом и посажен на силикон.

Солнечный коллектор подключён к баку ёмкостью на 500 литров.

Для перекачивания воды по системе был установлен циркуляционный насос.

Панель коллектора установлена по направлению в солнечную сторону.

Эффективность работы самодельного солнечного коллектора:

В 17:00 набрана ёмкость воды 500 л и включен циркуляционный насос, начальная температура воды +24 °С.

В 18:00 температура воды в баке поднялась до +28°С.

Подсчитаем мощность солнечного коллектора по формуле:

Q=c*m*(t2-t1).

Удельная теплоемкость для воды с = 4183 (Дж*кг*К).

Масса 0.5 куб. м воды m=500.

Температура t2 — t1 = 28 — 24 = 4 °С.

Q = 4183*500*4 = 8366000 (Дж) = 8366 (КДж).

1 (кДж) = 0,28 (Вт/ч)

Мощность самодельного коллектора составила = 2,342 Киловатт в час.

Интересное видео: самодельный солнечный коллектор из шланга.

Видео солнечный коллектор для дачи.

Солнечный душ для дачи. — ГВС дачи

Полное описание

Отзыв о солнечном коллекторе «Дача-Люкс» XFS-II-20-170

Солнечный душ для дачи

Отзыв предоставлен компанией ООО «ИВП Солар»
тел. (495) 619-39-43
Заказчик: Потемкин Владимир

В работе использован:
Солнечный коллектор XFS-II-20-170
торговая марка «АНДИ Групп»
Серия «Дача-Люкс»

Комплектация:

20 вакуумных трубок
бак горячей воды 170 литров, материал — нержавеющая сталь (монтируется на одну раму с коллектором, над трубками)
каркас — опорная рама
электронный контроллер управления
датчик температуры воды
электромагнитный клапан набора воды
датчик уровня воды в баке

Бак: двухконтурный. Материал внутреннего и внешнего баков — нержавеющая сталь.

Фото 1. Каркас домика на колодце. Общий вид.

Такая мощная конструкция домика над колодцем предназначалась для устройства на крыше зеленого естественного покрытия аналогичного скандинавским зеленым крышам и установки вовнутрь насосной станции. Вес зеленой кровли достаточно большой , порядка 200 кг/кв.м., и поэтому, после принятия решения о приобретении солнечного водонагревателя на 170 литров XFS-II-20-170, сомнений в прочности конструкции не возникло. Внутри домика размещены — ворот для ручного подъема воды, а так же насосная станция.

Фото 2. Ворот с ведром и насосная станция внутри домика.

Перед установкой солнечного водонагревателя на достаточно большой высоте и для приобретения опыта в сборке основания водонагревателя, его сборка была произведена на земле. К сожалению бак в предварительной сборке участия не принимал, а зря. Об этом чуть позже.

Фото 3. Предварительная сборка каркаса солнечного водонагревателя.

Из-за причудливой формы кровли домика пришлось конструировать основание, позволяющее установить нагреватель на горизонтальную поверхность. Сборка основания нагревателя домика происходила на высоте 2,5м от земли и особых трудностей не вызвала.

Трудности начались при установке бака. Дело в том, что расстояние между крепежными шпильками бака и отверстия для них в основании отличалось 30-40 мм. Для стягивания боковин основания пришлось применить петлю из стропы, закручивая эту петлю палкой. В это время бак держался на одной шпильке, честном слове и наборе ненормативной лексики.

Шпильки удалось вставить в соответствующие отверстия, но верхняя передняя поперечная перемычка изогнулась и почти сломалась. Пришлось ее снять, выпилить из середины кусок 30-40 мм, соединить встык с помощью двух накладок, винтов и гаек, установить на место.

Установка вакуумных трубок особых затруднений не вызвала, т. к. в соответствии с рекомендациями по сборке применялось жидкое мыло. Трудности заключались в отсутствии опыта.

Фото 4. Водонагреватель установлен на домик.

Контроллер для нагревателя установлен на внутренней поверхности двери со стороны насосной станции. Т. к. дверь находится на южной стороне домика, контроллер, для уменьшения нагрева, установлен на доску, обклеенную металлической фольгой. Установка контроллера, подключение проводов электромагнитного клапана, установка и подключение датчика наполнения и температуры воды в баке, а также подключение труб, трудностей не вызвали.

Фото 5. Контроллер солнечного коллектора.

Для увеличения напора горячей воды установлен насос, повышающий давление. Насос имеет датчик давления и включается автоматически при открывании крана горячей воды. Давление холодной воды достаточно большое от 2,0 до 2,8 атм. Применение повышающего насоса для горячей воды полностью оправдано. Нижний край бака находится на высоте 3м относительно насоса, что соответствует давлению 0,3атм. и явно недостаточно при таком большом давлении холодной. Бак специально поднят на такую высоту, т. к. давление в 0,3 атм. является минимальным для повышающего насоса. В результате, несмотря на большое давление холодной воды, соотношение напоров горячей и холодной воды оказалось приемлемым для регулирования температуры воды смесителем душа.

Фото 6. Ворот, насосная станция, насос для повышения давления горячей воды, труба подачи холодной воды в бак с электрическим клапаном и обходной трубой внутри домика.

Для использования горячей воды была установлена ванна с обвязкой и отводом воды в канаву. Ванна оборудована смесителями, лейкой верхнего душа и гибким душем.

Фото 7. Ванна с верхним душем, гибким душем.

Вода в баке в особо солнечные дни нагревалась до 85 градусов и поэтому в дальнейшем температура воды регулировалась подачей холодной воды по мере расхода горячей. Температуру воды в баке старались держать не выше 55 градусов. При малом расходе горячей воды для устранения её перегрева был изготовлен защитный экран, закрывающий, при необходимости, либо все вакуумные трубки, либо их часть.

Для управления подачей холодной воды в бак использовалась кнопка на контролере, а также сделан обход электрического клапана с кранами, открывая которые можно подавать холодную воду в бак при отключенном контролере.

Фото 8. Солнечный водонагреватель с защитным экраном. Ванна с душем. Общий вид.

Отзыв владельца о работе солнечного коллектора торговой марки «АНДИ Групп»:

«В летнее время мы с женой пользовались душем по два раза в день перед обедом и вечером. Нет ничего приятнее, чем в жару принять горячий душ и чувствовать, что кожа дышит всей поверхностью. Также горячая вода использовалась для хозяйственных нужд и поливки огорода теплой водой вечером. Иногда принять душ приходили соседи и их дети. Горячей воды хватало на все. Горячей водой пользовались с середины мая до двадцатых чисел сентября».

Самодельные солнечные водонагреватели | HowStuffWorks

Строительство солнечного водонагревателя не для новичков. Требуется установка труб, стекла и, желательно, утеплителя. Но для тех, кто занимается своими руками, это идеальный проект для экономии денег и сохранения планеты. Вы можете построить водонагреватель периодического действия менее чем за 100 долларов.

Нагреватель периодического действия также называется интегрированным пассивным солнечным водонагревателем . — «интегральным», потому что солнечный коллектор и накопительный бак объединены.Это простейшая система для сборки дома, для которой на самом деле требуется всего несколько основных частей. (Это всего лишь краткий обзор; полные инструкции см. На боковой панели «Сделай сам».)

Бак электрического водонагревателя (используется нормально, если он в хорошем состоянии)
Черная краска
Фанерный ящик (достаточно большой, чтобы вместить бак)
Листы стекла
Откидная крышка для ящика (для уменьшения охлаждение в ночное время)
Изоляционный материал
Трубы / фитинги
Крепления (на крыше, сбоку дома или на уровне земли)

Конструкция довольно проста:

Покрасьте резервуар для воды в черный цвет.
Закрепите стекло на верхней части коробки.
Изолируйте коробку и дополнительную крышку и вырежьте в ней отверстия для впускных и выпускных труб.
Закрепите резервуар для воды внутри коробки.
Направьте входящую холодную воду на дно резервуара, а выходящую горячую воду из верхней части резервуара в резервуар водонагревателя дома.
Установите устройство в желаемом месте (крыша обычно лучше всего подходит для пребывания на солнце).

Хотя построить водонагреватель довольно просто, необходимо учитывать и другие факторы.Вы должны определить оптимальное место для обогревателя, чтобы он подвергался наибольшему воздействию солнечного света в день, что может потребовать некоторых расчетов. Вам также необходимо убедиться, что идеальное место выдержит вес установки. И, как и в случае с любым другим водонагревателем, вам нужно выяснить, какой размер резервуара вам нужен, чтобы в итоге у вас не закончилась горячая вода в середине вашего душа, и определить, какую площадь поверхности остекления вам нужно, чтобы нагреть его. объем воды.

Если вам неудобно делать эти определения, вы можете выложить деньги на профессионально построенную установку.

В любом случае, у солнечных водонагревателей есть некоторые общие плюсы и минусы. Начнем с положительной стороны.

DIY Солнечный водонагреватель: полное руководство

Примечание. Этот пост может содержать партнерские ссылки. Это означает, что мы можем получить небольшую комиссию за совершенные покупки бесплатно для вас.

Sunlight — чрезвычайно эффективный водонагреватель, и если вы когда-либо оставляли садовый шланг на лужайке в жаркий солнечный день, то вы определенно чувствовали, как горячая вода выходит на другом конце.

Тем не менее, солнечные системы горячего водоснабжения в прошлом часто были склонны к сбоям, неэффективны и негерметичны, но, к счастью, отрасль росла и развивалась.

Сегодня у потребителей есть выбор между сверхэффективными, профессионально установленными коллекторами, а также менее дорогостоящими солнечными водонагревателями, которые делают самостоятельно.

Бонус в том, что вам не нужно жертвовать удобством обычной системы горячего водоснабжения при установке солнечной системы отопления. Они просто предназначены для подключения к обычным электрическим или газовым водонагревателям.

Таким образом, вы можете наслаждаться удобством, преимуществами и экономией обоих вариантов. В следующем руководстве мы рассмотрим варианты самостоятельного использования солнечных водонагревателей и объясним, почему вам стоит их рассмотреть.

Как работает солнечный водонагреватель?

Солнечный водонагреватель работает за счет поглощения света. В конечном итоге свет поглощается коллектором, установленным на крыше, и в конечном итоге преобразует солнечный свет в тепло.

Это тепло затем передается в резервуар для воды с помощью циркуляционного насоса.Тогда обмен запускается регулятором, но только тогда, когда коллектор горячее, чем вода в баке.

Это предотвращает ненужное потребление электроэнергии циркуляционным насосом . Это также предотвращает перегрев. В полдень, летом, когда небо безоблачно, эффективность коллектива достигает максимума.

Кроме того, они также хорошо себя чувствуют, когда коллекторы обращены на юг. Когда солнечного света недостаточно, вода предварительно нагревается, и срабатывает резервная система, которая доводит воду до требуемой температуры.

Система в конечном итоге используется для производства горячей воды постоянной температуры в течение всего года без выбросов CO2. Вы обнаружите, что солнечные водонагреватели обычно описываются в соответствии с типом соединителя и циркуляционной системой, которую они используют.

Работают ли солнечные водонагреватели зимой или осенью?

Многие люди, которые раньше не использовали солнечные водонагревательные системы, часто задаются вопросом, можно ли их использовать ночью, зимой и осенью.

Как и все в жизни, есть свои достоинства и недостатки. Давайте подробнее рассмотрим, как работает ваша солнечная водонагревательная система зимой и осенью.

Даже при низких температурах на улице зимой это не должно повлиять на работу солнечного водонагревателя. Это связано с тем, что при хорошей теплоизоляции солнце все еще может нагревать воду даже в зимние месяцы.

Это связано с тем, что бак с горячей водой нагревается за счет солнечной энергии, которая проходит через стекло и нагревает помещения, даже если наружная температура значительно ниже нуля.

Следовательно, хорошая изоляция может обеспечить лишь небольшие потери тепла.

Однако рассеянный солнечный свет, который часто бывает в пасмурные дни, снижает тепловую мощность большинства солнечных водонагревателей. Таким образом, не существует специальной технологии, отводящей больше тепла от солнечных лучей к коллектору.

Однако, вы можете увеличить количество света, попадающего в нужную область , используя зеркала, такие как вогнутые, чтобы можно было оптимизировать несколько часов прямого солнечного света.

Однако в конечном итоге качество изоляции и количество тепла, которое может удерживаться в системе без потери окружающей среды, — все это факторы, которые играют роль в том, как ваш солнечный водонагреватель будет работать в эти холодные месяцы.

Реальность такова, что солнечных водонагревателя не вырабатывают столько горячей воды зимой . Тем не менее, солнечные водонагревательные системы, которые устанавливаются зимой, будут иметь защиту от замерзания, и тогда снег растает с вашего солнечного водонагревательного коллектора, прежде чем он соскользнет с вашей крыши.

Солнечная система водяного отопления может быть эффективной благодаря достаточной изоляции.

Итак, в конечном итоге, как мы упоминали ранее, технология радиаторных жидкостей будет применяться в более холодные дни.

В системе используется радиатор с жидким катализатором, который нагревается солнечной энергией и затем перекачивается в резервуар теплообмена. Резервуар теплообменника обменивается теплом жидкости с водой в резервуаре для хранения.

Жидкость радиатора следует проверять до наступления зимы.Следовательно, вакуумные лампы, производимые некоторыми мелкими производителями, могут быть низкого качества и приводить к низкому тепловому КПД производства горячей воды.

С другой стороны, если установка антифриза слабая, то она ослабляет изоляционный эффект, делая его неэффективным. Следовательно, ему будет трудно поддерживать горячую воду в тепле. Также, если трубопровод промерзнет, циркуляция горячей воды не будет плавной или нагрета лишь частично.

В конечном итоге, если у вас хорошая изоляция, солнечный свет сможет хорошо нагреть воду в системе солнечного водонагревателя.

Когда дело доходит до температуры ниже точки замерзания, вы должны помнить, что солнечные водонагреватели не разработаны и не предназначены для полной замены вашего водонагревателя. Типичный солнечный водонагреватель сможет нагреть от 60 до 80% воды, которую вы используете в течение года.

Таким образом, с апреля по сентябрь почти вся горячая вода будет подогреваться солнечными батареями. Зимой, однако, процент вашей горячей воды будет примерно от 10 до 20% из-за более коротких дней и из-за более слабого солнца в декабре.

Таким образом, 99% солнечных водонагревателей, установленных в США, подключены к резервному обычному водонагревателю, и ваши потребности в воде будут удовлетворяться даже в более холодные месяцы, такие как январь.

Что вам нужно, чтобы сделать свой собственный солнечный водонагреватель

Вот инструменты, которые вам понадобятся, чтобы сделать свой собственный солнечный водонагреватель:

Сверла и сверла

Регулируемый сверлильный станок работает лучше всего. Выберите тот, который подходит для дерева, пластика и металла.

Сверла Forstner

Это оборудование используется для сверления отверстий в металле и пластике. Он также может использоваться для сверления отверстий в резервуарах для хранения, а также отверстий для входных и выходных труб и т. Д.

Набор отверток

Вам понадобится набор отверток с различными типами отверток, например, медленный, звездообразный, крестообразный и т. д. Отвертка быстрая и удобная в использовании с электродрелью.

Зажимы под прямым углом

Необязательно; тем не менее, они очень полезны для облегчения углов 90 ° без необходимости держать все это вместе руками.

Пила

Когда дело доходит до выбора пилы, подойдет простая, работающая с деревом и металлом, в качестве альтернативы, чтобы упростить задачу, вы можете выбрать циркулярную электрическую пилу при резке металла и / или вставить желаемый угол.

Ножницы для металлических листов

Предназначены для резки листового металла, например алюминия.

Резак для медных труб

Используется для резки медных труб. При использовании резака для труб возьмитесь за медную трубку и зажмите резак вокруг трубы, которую хотите разрезать.

После этого вращайте резак вокруг трубы, слегка затягивая ручку на каждом обороте, чтобы увеличить давление отрезного диска на трубу. Вы можете обнаружить заусенцы на кромке среза трубы после того, как сделаете надрез, и чтобы удалить это, вам понадобится небольшой напильник или заусенец.

Кисти

Кисти будут использоваться для добавления краски на медные трубы, внутренние стенки коллектора, а также на пластину абсорбера. Будьте готовы к этому шагу, потому что вам может потребоваться больше слоев, прежде чем будет покрыт весь абсорбер.

Горелка и паяльное оборудование

Используется для пайки медных трубок вместе. Он включает в себя горелку и паяльное оборудование, включая флюс для паяльной пасты.

Пистолет для силикона

Он будет использоваться для герметизации солнечного коллектора. Применяется между металлическим профилем, деревом, а также солнечным стеклом и т. Д.

Оборудование для сварки труб PP – R

Обозначает случайный сополимер полипропилена, который является наиболее надежным в установках водопровода и водоснабжения.Они также используются организациями здравоохранения из-за химических свойств и сварки плавлением. Чтобы трубы расплавились, необходимо тепло.

Инструмент для гибки медных труб

Инструмент для гибки медных труб используется, если медные трубки в солнечных коллекторах сделаны из одной медной трубки. Затем медная труба изгибается в форме меандра.

Ножницы

При работе с трубами PP-R вам понадобятся специальные ножницы, которые используются для резки труб.

Стандартные инструменты

Потребуется набор инструментов из вашего стандартного арсенала инструментов, включая металлические и пластиковые молотки, измерительное оборудование, счетчики, скальпель, гаечный ключ, а также различные типы зажимов и т. Д.

Защитное оборудование

Используется на всех этапах, особенно при резке металла дисковой пилой, работе с сверлами, баннерами и т. Д.

Материалы, которые вам понадобятся для создания солнечного водонагревателя, включают:

Обработанные деревянные доски
Прозрачное покровное стекло
Алюминиевый лист
Алюминиевый L-профиль
Алюминиевая фольга
Медные трубы
Изоляционный материал
Бочки для хранения горячей воды
Матовая краска для стекла
Силикон
Винты по дереву и металлу
Обратный клапан
Различные типы переходников, резиновых уплотнений и клапанов
Резьба al paper
PP-R трубы
Лента и полиэтиленовая пленка

Этапы изготовления солнечного водонагревателя

Шаг 1

Первым шагом к созданию солнечного водонагревателя является его проектирование и изготовление деревянный каркас для солнечного бака. Одна сторона коробки должна быть наклонной, чтобы остекление лучше смотрело на солнце.

Шаг 2

На этом шаге вам нужно построить стены или боковые стороны корпуса обогревателя из фанеры. Внутренняя часть коробки должна быть покрыта такими материалами, как пенопласт, алюминий или изоляция из стекловолокна.

Step 3

Здесь вам нужно выяснить, где будет проложена сантехника, прежде чем строить коробку обогревателя. Также необходимо знать, где будет располагаться обозначенное отверстие для входящей воды и выходных труб.

Также помните, как он будет подключен к системе отопления и водопроводу.

Step 4

Чтобы сделать ваш самодельный солнечный обогреватель более эффективным, вам необходимо изолировать трубы, чтобы уменьшить потери тепла и энергии.

Шаг 5

Последний шаг — закрыть коробку. На этом этапе есть несколько вариантов, которые эффективны для остекления, например стекловолокно, закаленное стекло и акрил.

В конечном счете, основная идея состоит в том, чтобы увеличить количество солнечного тепла через укрытие и одновременно снизить потери тепла.Закаленное стекло — довольно популярный вариант из-за идеальных для этого характеристик.

Шаг 6

Этот шаг включает определение эффективности системы и проработку этих деталей. Если вы используете старый электрический обогреватель, вам необходимо снять внешнюю оболочку и изоляцию и избавиться от старой трубопроводной арматуры, а также проверить внутреннюю часть на наличие отложений.

При необходимости очистите бак. Чтобы увеличить поглощение тепла, необходимо покрасить резервуар в черный цвет.

На этом этапе вам также необходимо установить трубопроводную арматуру, сливной клапан и клапан сброса давления.

Герметизируйте все открытые поверхности, пропустив силикон вдоль стыков и соединений, установите соединители для концентрации солнечного света, включая изоляцию или ставни наверху для защиты от потери тепла, и ваш самодельный солнечный водонагреватель готов к использованию.

Как установить солнечный водонагреватель «сделай сам»?

По сути, вы будете циркулировать воду, нагретую солнечными батареями, по непрерывному водопроводу, идущему от установленных на крыше панелей до теплообменника.

Это можно сделать с помощью насоса и снова обратно к панелям. Теплообменник — это, по сути, резервуар внутри резервуара, который передает примерно 140 ° F тепла циркулирующей воды в охлаждающий резервуар, окружающий его.

Фитинги, вставленные в этот резервуар, позволяют установить его на линии между городским источником воды или колодцем, из которого питается ваш дом, и трубой подачи холодной воды к вашему электрическому или газовому водонагревателю.

Тем не менее, мы рекомендуем, если вы мало разбираетесь в сантехнике, то вам следует в основном получить совет от сантехника или даже нанять профессионального сантехника, который выполнит установку за вас.Это гарантирует, что все будет сделано правильно.

Могу ли я подключить солнечный водонагреватель к водонагревателю?

Да, действительно можно подключить солнечный водонагреватель к водонагревателю. По сути, вам необходимо настроить такую систему для пополнения вашей горячей воды путем направления холодной воды из бака водонагревателя.

Он лучше всего работает в умеренном климате, потому что тепло обязательно должно исходить от труб, когда на улице холодно.

Могу ли я подключить солнечный водонагреватель к моей системе центрального отопления?

Да, солнечные водонагревательные системы используют солнечное излучение для нагрева воды в панели, которая часто располагается на крыше, которая, в свою очередь, обеспечивает тепло в виде горячей воды, или ее можно подключить к системе центрального отопления. .

В конечном итоге он будет вырабатывать электричество, которое можно использовать для питания солнечного нагревательного насоса.

Заключение

Солнечные водонагревательные системы — один из лучших способов снизить затраты на энергию, связанную с нагревом воды. Это особенно важно при использовании электричества для нагрева воды дома, что является одним из самых дорогих способов сделать это.

Когда вы используете солнечную энергию, энергия солнца используется для нагрева воды, которая накапливается в резервуаре с горячей водой и потребляется зимой.Однако, в конечном счете, это один из лучших способов сократить количество денег, которые вы тратите на счета за электроэнергию, и снизить углеродный след на Земле.

Как сделать свой собственный солнечный водонагреватель

Вода для отопления наших домов — один из самых больших источников энергии, но для тех, кто принял холодный душ в холодный день, горячая вода не подлежит обсуждению. Это жертва, на которую не готовы пойти даже самые зеленые из зеленых людей.К счастью для них (и для всей планеты), проявив немного предусмотрительности и изобретательности, можно создать водонагреватель, работающий только на солнце.

С таким же успехом мы можем признать, что большинство из нас не собираются перепрофилировать свои дома, чтобы они работали на горячей воде, вырабатываемой солнечными батареями, что вполне понятно. Однако это не значит, что эта информация неприменима к вам. Душ на открытом воздухе в японском стиле стал настоящей модой, и это может быть прекрасной возможностью опробовать солнечный водонагреватель.

Душ под открытым небом — еще один отличный способ насладиться природой. С практической точки зрения, они подходят для уборки после грязного рабочего дня, не отслеживая ее по всему дому. Кроме того, для тех, кто использует биоразлагаемое мыло и шампуни, воду можно слить прямо в сад или лесной лес.

Как это работает

Flickr

Основная конструкция солнечных водонагревателей заключается в установке трубок в изолированной коробке.Солнце нагревает воду внутри трубок, а изоляция будет поддерживать ее горячую — иногда очень сильно — до тех пор, пока она не выйдет из крана. Очевидно, что, как и солнечная энергия, этим системам действительно требуется немного солнечного света, чтобы волшебство произошло, но некоторые конструкции, такие как вакуумные трубчатые коллекторы, как сообщается, работают при пасмурной погоде и температурах ниже нуля. В этом смысле солнечное излучение просто волшебно.

Дешевый и простой способ

Flickr

Для тех, кто просто хочет поэкспериментировать с солнечным нагревом воды, есть очень недорогой и удивительно эффективный способ сделать это.Налейте воду в прозрачный или черный пластиковый пакет (более надежным способом будет удобная емкость или пятигаллонное ведро) и поставьте ее на солнце. Примерно через час вода нагреется, и даже в относительно прохладные дни она будет достаточно теплой, чтобы принять приятный душ.

Что вам понадобится для создания собственного

Flickr

В то время как дешевый и простой способ может работать для развлечения или для кемпинга, большинство из нас — если мы устанавливаем уличный душ в нашем саду — будут искать что-то более существенное и постоянное.Вот тут-то и пригодится коробочная работа. И вот что вам понадобится.

Все начинается с деревянного ящика. Что-то примерно четыре на шесть футов должно работать нормально (размер можно регулировать в зависимости от имеющихся материалов), и для этого потребуется доска для задней части, два на четыре в качестве боковых сторон и стекло для покрытия верхней части (ищите использованные материалы). окна и при необходимости закройте верх парой отдельных стекол). Черные трубки подойдут, но медные — лучший вариант для передачи и удержания тепла от солнца к воде.Внутри коробки потребуется черная краска и, возможно, (для роскошной модели) медная пластина. Далее, это просто фитинги для подсоединения водопроводной трубы к водонагревателю и выходу из него, и в нем должен быть водосборник (или большое ведро), ведущее в нагреватель, и резервуар (пять галлонов или больше), в котором хранится нагретая вода.

Как построить солнечный водонагреватель

Pixabay

Коробку очень легко собрать.

Просто прикрутите два на четыре по краям щита так, чтобы они образовали стороны. Если вы отказались от варианта с медной пластиной, установите ее на внутренней стороне задней панели. Если нет, просто переходите непосредственно к покраске внутренней части коробки в черный цвет.
Установите впускную и выпускную арматуру в коробку и подсоедините змеевик из меди (он тоже должен быть окрашен в черный цвет) или черной пластиковой трубки. Примерно 50 футов ¾ ”трубопровода должны работать, но поставьте как можно больше или это доступно по цене.
Перед тем как опломбировать коробку, подключите к ней воду и убедитесь в отсутствии утечек.
Затем установите стеклянную крышку.Резервуар подачи должен быть ниже резервуара для горячей воды, а резервуар для хранения горячей воды должен быть выше водонагревателя, питающего насадку для душа.

Ящик должен находиться в солнечном месте, чтобы максимально доступное солнце было, когда ящик повернут на юг (если вы находитесь в северном полушарии). Подумайте об использовании коробки в качестве крыши для душа или, возможно, в качестве защищенного места для переодевания. В действительно солнечных местах нередко нужен водопровод для холодной воды, чтобы уравновесить температуру воды.

Если вам нравится этот проект, ознакомьтесь с «Как построить солнечный осушитель».

Источник ведущего изображения: Брайан Ховард / Flickr

Солнечный водонагреватель «Сделай сам»

НУЖДАЕТСЯ ДОБАВЛЕНИЕ ГОРЯЧЕЙ ВОДЫ В ВАШ ДОМ, НЕ СЕТЬ?

Это не ваш быстрый 6-минутный вариант повторного нагрева, а тот, который при достаточном времени может обеспечить достаточно горячей воды для хорошего душа на открытом воздухе.

Сколько времени это займет, в некоторой степени зависит от сезона и климата.Всегда рекомендуется изолировать обогреватель, чтобы поддерживать тепло.

Плохая новость в том, что это хороший друг водонагревателя. Поскольку на самом деле система основана на воде, ее необходимо сливать, когда становится холодно.

Но хорошая горячая ванна дает хороший звук при работе в автономном режиме. Готовый? Шаги по созданию водонагревателя на солнечной энергии:

Это очень простая конструкция солнечного водонагревателя периодического действия, в котором используется термосифонная петля для перемещения воды между солнечным тепловым коллектором и резервуаром для хранения воды.

Система может обеспечить необходимое количество горячей воды для душа на открытом воздухе, мытья садовых овощей, поддержания тепла в генераторе биогаза или для любых других целей, о которых вы только можете подумать.

Список деталей включает рекомендуемые материалы и температурные диапазоны.

СПИСОК МАТЕРИАЛОВ

Четыре 8-футовых 2×4
Пять 8-футовых 1×4
2 1/2? винты для настила
3/4? кровельные шурупы или шурупы для гальванизированного листового металла
Две гофрированные металлические кровельные панели 2 x 8 футов
Плоская высокотемпературная черная аэрозольная краска
Один 100-футовый садовый шланг из черного каучука EPDM, 3/4?
И. Д. (внутренний диаметр), рассчитан на 200Ф
Сто 8? черные пластиковые кабельные стяжки, устойчивые к ультрафиолетовому излучению, термостабилизированные, рассчитанные на более чем 200 ° F
Один бочонок емкостью 55 галлонов, черный пластик, предпочтительно с широким горлышком
Два 3/4? Латунные смесители NPT (национальная трубная резьба) / GHT (резьба для садового шланга), рассчитанные на 180F
Тефлоновая лента
Два 3/4? Перегородка из полипропилена, рассчитанная на 180F
Два 3/4? латунные переходники между садовыми шлангами и трубками
Два зажима для шлангов
Одна изоляция из пенопласта длиной 36 дюймов

1.СОЗДАЙТЕ СТРУКТУРУ КОЛЛЕКТОРА

Постройте две опоры А-образной рамы, используя 2×4 и 2 1/2? винты для настила: расположите переднюю ножку каждой опоры под желаемым углом наклона для панели коллектора (ваш угол широты является хорошей отправной точкой) и прикрепите заднюю ножку под противоположным углом для устойчивости. Соедините две ноги (переднюю и заднюю) с каждой стороны горизонтальной поперечиной.

Разместите А-образные опоры на расстоянии примерно 6 футов друг от друга и соедините две задние ножки двумя диагональными ножками 1×4, чтобы рама не шаталась.Установите три 8-футовые детали из 14 штук горизонтально поперек опор. Найдите одну деталь на вершинах опор, одну 24? сверху вниз, а один нижним краем 48? с вершин. Прикрепите 1×4 к опорам винтами для настила.

Прикрепите кровельные панели к деревянному каркасу с помощью 3/4? кровельные саморезы или саморезы для листового металла. Сначала установите нижнюю панель, прикрепив ее к нижней части 14. Установите верхнюю панель так, чтобы она перекрывала нижнюю панель, затем закрепите через обе панели в центре 14.Закрепите верхнюю панель к верху 14.

Покрасьте верхнюю поверхность кровельных панелей высокотемпературной плоской черной аэрозольной краской (такой, какой используется для окраски дровяных печей). Дайте краске полностью высохнуть.

2. УСТАНОВИТЕ ШЛАНГ КОЛЛЕКТОРА

Разметьте и отметьте путь для шланга на панели коллектора, используя горизонтальные участки по всей длине взад и вперед, двигаясь от нижней части панели к верхней. Не превышайте радиус изгиба шланга на концах, так как перегибы в шланге остановят поток и могут привести к застреванию пузырьков воздуха.3/4? Я БЫ. Шланг должен обеспечивать восемь горизонтальных участков через панель высотой 4 фута. Не забудьте оставить дополнительный шланг в начале и в конце для подсоединения обоих концов к бочке для хранения.

Примечание. Когда вода в шланге нагревается, из него выходит воздух. Удержание шланга на разумном уровне, без перегибов и провисаний, позволяет термосифону работать эффективно, устраняет захваченные пузырьки воздуха и облегчает опорожнение коллектора.

Закрепите шланг, просверлив пары отверстий в панели коллектора, одно над и одно под шлангом, а затем слегка закрепите шланг пластиковой кабельной стяжкой (стяжкой-молнией). Добавлять галстук примерно каждые 12? по всему пути шланга. Убедитесь, что шланг полностью контактирует с панелью коллектора для лучшей теплопередачи. Вы затянете стяжки позже, когда шланг будет подсоединен к стволу и все будет хорошо подогнано.

3. Подготовить бочку для хранения воды

Ствол имеет две резьбовые переборки, обеспечивающие водонепроницаемое соединение по бокам. Фитинги принимают конические резьбовые концы (не концы садового шланга) смесителей, которые будут соединяться со шлангом коллектора.Убедитесь, что смесители совместимы с фитингами перегородки и переходниками для подсоединения шланга коллектора.

Вырежьте отверстие в цилиндре для каждого фитинга, используя кольцевую пилу соответствующего размера. Расположите нижнее отверстие как можно ближе к низу ствола, а верхнее отверстие расположите примерно на одной трети пути вниз от верха ствола. Выбирайте участки без выпуклых отметин и небольшого изгиба на поверхности ствола, чтобы обеспечить водонепроницаемое уплотнение.

Оберните резьбовой конец каждого смесителя тефлоновой лентой и проденьте ее во внешнюю половину фитинга.Вставьте каждый фитинг в отверстие и закрепите его внутри ствола гайкой.

4. УСТАНОВИТЕ БОЧКУ И ПОДКЛЮЧИТЕ ШЛАНГ

Поместите ствол на прочную подставку, достаточно высокую, чтобы краны на стволе были выше, чем соответствующие шланги, установленные на коллекторе. Установите коллектор близко к стволу. Вытяните нижний конец шланга до нижнего крана и обрежьте шланг до такой длины, чтобы он образовал плавную восходящую дугу к крану.Убедитесь, что шланг не провисает, что может привести к задержке воздуха или образованию тепловых ловушек », остановив действие термосифона. Обрежьте верхний конец шланга, чтобы подсоединить его к верхнему крану.

Установите переходник от трубки к крану на каждом конце шланга, закрепив его хомутом. Наденьте шланги на смесители. Затяните кабельные стяжки на панели коллектора, чтобы они надежно удерживали шланг на месте. Поместите кусок пенопластовой изоляции на шланг горячей воды (верхний), чтобы уменьшить потери тепла и повысить эффективность термосифона.

5. НАЧАТЬ ПРИГОТОВЛЕНИЕ ГОРЯЧЕЙ ВОДЫ

Откройте краны крана и наполните бочку до верха, оставив 1? или 2? воздушного пространства для расширения. Вы хотите быть уверены, что в контуре коллектора нет воздуха. Наклоните коллектор вперед и назад (один наклон для каждого изгиба шланга) после заполнения бочки, чтобы убедиться, что из шланга выходит весь воздух.

Вы начнете готовить горячую воду, как только выйдет солнце. Холодная вода опускается на дно бочки и по шлангу течет до дна коллектора.По мере того, как вода нагревается, она поднимается вверх по шлангу через верхний кран и попадает в бочку, где поднимается наверх. Внутри бочки будет заметное температурное расслоение, пока вода полностью не нагреется.

В качестве примера, в солнечный день 45 ° F я достиг повышения температуры на 40 ° F через коллекторную петлю, используя примерно 75 футов 3/4? шланг, проложенный на коллекторе, плюс еще 8 футов, ведущих к бочке хранения и от нее. Это происходило при довольно низком расходе и приводило к повышению температуры хранящейся воды на 10 ° F в час в течение нескольких часов непосредственно перед и сразу после полудня.

ИДЕИ ДЛЯ ОБНОВЛЕНИЯ

Приложив некоторые дополнительные усилия, вы можете повысить эффективность системы и даже подать приготовленную вами горячую воду в свой дом, где она может предварительно нагреть воду в существующем водонагревателе. Прежде чем менять водонагреватель, ознакомьтесь с местными правилами водоснабжения. Использование теплообменника между солнечным коллектором и водонагревателем означает, что вы не будете заливать в водонагреватель потенциально непитьевую воду.

Изолируйте бочку для хранения воды, чтобы вода оставалась горячей в течение длительного времени.
Поместите коллектор в ящик для более горячей воды. Изолируйте коробку снизу и накройте ее куском устойчивого к УФ-излучению прозрачного оргстекла или гибкого армированного волокном пластика (FRP). Примечание. При закрытии коллектора температура может превысить номинальные значения материалов, что потребует использования всех металлических компонентов.
Собирайте и храните больше солнечной энергии, увеличивая площадь коллектора и длину циркуляционного шланга.
Переключитесь на активную систему с добавлением небольшого 12-вольтового насоса постоянного тока с питанием от солнечной энергии, который перемещает менее 2 галлонов в минуту; это освобождает вас от ограничений термосифонной системы.

Дополнительное оборудование для циркуляции воды можно приобрести у местных или онлайн-дилеров по возобновляемым источникам энергии. Сюда входит маломощный циркуляционный насос постоянного тока на 12 В, который может работать от солнечной панели мощностью 5 или 10 Вт. Если вы сделаете это вложение, вам также захочется потратить немного больше на изоляцию резервуара для хранения и ограждение коллектора.

Energy Efficiency — Исследование эффективности солнечных водонагревателей

Исследование эффективности солнечных водонагревателей

Водонагреватель на солнечной энергии — это объект, который использует солнечное тепло или энергию солнца для нагрева воды для обогрева вашего дома. Преимущество солнечного водонагревателя заключается в том, что тепло, которое он использует от солнца, не преобразуется в электричество, как солнечное. Фотоэлектрические панели, которые обеспечивают эффективность и ежемесячный счет за электроэнергию. Систему этого типа обычно ставят на крышу. вашего дома, что позволяет системе впитывать тепло солнечного света и систематически использовать солнечное тепло для обогрева вода для вашего дома.

Плоские пластинчатые коллекторы и водонагреватели с откачанными трубками

Есть 2 типа водонагревателей на солнечных батареях , это плоских коллекторов и вакуумных трубчатых водонагревателей .

Плоские коллекторы представляют собой не что иное, как черный матовый лист с решеткой из трубок, что делает его очень проводящим для высокая температура. По сути, все, что вам нужно сделать, это посмотреть на заднюю часть холодильника, чтобы понять, как эти вещи выглядят. Эти вещи не прикреплены к крыше, но могут быть установлены внутри черепицы. При использовании плоского пластинчатого коллектора всякий раз, когда солнечные лучи соприкасаются с проводящим листом, энергия будет передаваться воде, которая затем отражается в трубке. В некоторых моделях с плоской пластиной даже есть насос, который используется для перемещения воды по трубкам, чтобы вы знали.

Другой тип водонагревателя, работающего на солнечной энергии, — это вакуумная система труб. Эти системы намного эффективнее плоских Пластинчатые, они также способны излучать более высокие температуры, чем плоские, и они также могут держать воду горячей намного дольше. В вакуумированной панели много стеклянных трубок, и когда солнечный свет проходит через стекло, жидкость из медных трубок, которая находится внутри, начинает разогреть. Эти виды систем закрыты, что поддерживает циркуляцию.

Причина, по которой эта панель водонагревателя на солнечной энергии настолько эффективна, заключается в том, что медь и жидкость в ней почти не теряют тепла, даже когда температура на улице падает. Внутри создается внутренний вакуум, который предотвращает охлаждение тепла. с наружного воздуха. К сожалению, пластинчатые коллекторные панели становятся холоднее, поскольку они более открыты и открыты для воздуха снаружи.

И последнее, но не менее важное: вот еще несколько вещей, которые вы должны знать о солнечных панелях для горячей воды:

№1: Эти вещи позволят вам сэкономить, возможно, 33% на счетах за электроэнергию каждый месяц и даже больше, поскольку правительство продолжает взимать с нас налоги.

№2: Если вы купите тот, который построен для вас, он будет стоить 1000–2000 долларов! Однако если вы построите его самостоятельно, он может стоить 75-200 долларов, и вы сэкономите почти на 1000% БОЛЬШЕ, чем если бы вы купили уже построенный для вас.

# 3: Водонагреватель на солнечной энергии прослужит вам долгое время, если вы убедитесь, что построили его в соответствии с правильными характеристиками.

№4: Вам не нужно будет укреплять крышу с помощью этих панелей, так как они обычно не превышают 100-120 фунтов, что довольно легкий для чего-то на вашей крыше!

Вы хотите получать на 33% больше денег каждый месяц, строя свой собственный водонагреватель на солнечной энергии? Если да, просмотрите различные ссылки на нашем сайте, чтобы получить дополнительную информацию и руководства, которые научат вас всему, что вам нужно, чтобы построить свою собственную систему солнечного водонагревателя. менее чем за неделю!

Домашний солнечный обогреватель своими руками

Дорогой Джим: У нас есть дочери-подростки, которые принимают длительный душ. Наши расходы на нагрев воды заоблачные. У нас ограниченный бюджет, но мы хотим использовать солнечное отопление воды. Есть ли система своими руками у нас…

Вы не поверите, но этот простой и эффективный солнечный коллектор для отопления своими руками в виде «оконной коробки» может быть изготовлен опытным домашним мастером менее чем за час (или менее чем за два часа, если…

19 февраля, 2017 · Видео, посвященные солнечным воздухонагревателям своими руками, стали большим хитом на YouTube, с парой основных идей — переработанные солнечные коллекторы из поп-банки, солнечные коллекторы с водосточной трубой, экранные или металлические солнечные коллекторы.Если у вас нет возможности сделать его самостоятельно, их можно купить, потратив немного времени на поиски в Интернете. … Домашний спектакль: Сколько тепла…

23 июня 2017 г. · Подробное руководство по созданию собственного солнечного обогревателя для бассейна. Владение бассейном может быть довольно дорогостоящим, учитывая все химические вещества, оборудование, обслуживание и отопление. Фактически, одно только отопление может привести к довольно быстрому увеличению бюджета вашего бассейна. Самодельный нагреватель для бассейна, работающий от солнца, может сделать…

инструкций. Самодельная солнечная энергия для дома. Для этого проекта солнечного света, сделанного своими руками, требуются каменные кувшины, и вы найдете гораздо больше поделок, требующих каменных банок ниже.Посетите Instructables, чтобы увидеть руководство. Этот проект светящихся шаров невероятен; он может сделать ваше открытое пространство волшебным в ночи. Пост «Сделай сам» — это… Солнечный водонагреватель для дома своими руками Разрежьте свой дом

Высококачественная солнечная фотоэлектрическая батарея с минимальным количеством… добавления теплового насоса к существующему электрическому или газовому водонагревателю, как показано здесь https://www.youtube.com/watch?v=u4hQVr5qYZo. Предлагаемый DIY…

Проявив немного изобретательности киви, два северянина с холодным сквозняком в доме превратили старые банки в почти бесплатное решение для обогрева. Терри Джонсон и его жена Мел Макминн унаследовали дом…

Солнечная энергия для дома «сделай сам» Солнечная энергия для дома «сделай сам». Далее в нем более подробно рассматривается процесс проектирования и установки различных типов солнечных батарей своими руками, от небольших настольных проектов, таких как зарядные устройства для устройств, до автономных и связанных с сетью солнечных батарей… Однако , домашние солнечные комплекты могут быть хорошим решением, если вы не пытаетесь запитать весь свой дом.

Постройте этот солнечный коллектор для отопления своими руками, Heat Grabber — это солнечный коллектор «оконной коробки», который вы можете изготовить менее чем за час.Некоторые климатологи предсказывают, что наступающая зима…

Diy Solar Power At Home Instructables Diy Home Solar Для этого проекта солнечного освещения своими руками требуются каменные кувшины, а ниже вы найдете гораздо больше самоделок, требующих каменных банок. Посетите Instructables, чтобы увидеть руководство. Этот проект светящихся шаров невероятен; он может сделать ваше открытое пространство волшебным в ночи. Сообщение «Сделай сам» — это… Солнечный водонагреватель для дома
Солнечная установка «Сделай сам» Hymer в партнерстве с BASF создал современный мобильный крошечный дом из шасси Mercedes-Benz Sprinter под названием… Когда вы устанавливаете солнечные панели, ваш дом производит свои собственные чистое электричество с нулевым уровнем выбросов.Если вы любите дома, вы можете построить свою собственную солнечную энергетическую систему. В некоторых случаях вы даже можете построить свою собственную… Pros
Комплект домашней солнечной панели «сделай сам». На этот вопрос отвечает блог Off-Grid. Обновление: как сделать недорогие самодельные солнечные панели с поврежденными солнечными батареями с Ebay За 600 долларов вы могли бы получать достаточно солнечной энергии каждую неделю … Чтобы сэкономить деньги, неудивительно, что многие домовладельцы рассматривают комплекты солнечных панелей своими руками, когда они решают перейти на солнечную энергию… преимущества

Солнечная система отопления с замкнутым контуром. Вот как работает водонагреватель на солнечной энергии: когда контроллер обнаруживает, что солнце светит и ваш резервуар нуждается в разогреве, он подает сигнал насосу, чтобы он направил воду через черные панели коллектора. Затем нагретая вода поступает в резервуар для хранения, а затем направляется в теплообменник.

Воздух сложнее сохранить в тепле, чем воду, и хотя большинству из нас нужен душ в жаркий день, мы склонны хотеть обогрева помещения, когда солнце не делает для нас достаточно. Тем не менее, из стиля безумного макса…

Солнечные водонагреватели — Carolina Country

Для типичной семьи из четырех человек на отопление воды может приходиться около 20 процентов ее годовых счетов за коммунальные услуги.Использование солнечной энергии для нагрева воды может снизить ваши счета за нагрев воды, но сначала полезно знать ваши варианты, чтобы выбрать лучшую систему для вашего дома.

Не ожидайте, что солнечная система нагрева воды сократит расходы на нагрев воды до нуля. Целевая экономия в 50 процентов часто обеспечивает хорошую экономическую окупаемость.

Два основных типа солнечных водонагревательных систем — «активные» и «пассивные». Активным системам для работы необходим накопительный бак, электрические насосы и средства управления. Иногда 12-вольтовые насосы могут питаться от фотоэлектрической солнечной панели, расположенной рядом с солнечными водонагревательными коллекторами на крыше.

В холодном климате система должна включать некоторый тип рабочей жидкости антифриза и теплообменник, чтобы зимой не замерзать ночью. Другие системы, которые обеспечивают циркуляцию питьевой воды через коллектор, нуждаются в дренажной системе для опорожнения коллекторов в ночное время зимой.

Пассивные системы водяного отопления основаны на естественном восходящем потоке менее плотной теплой воды для перемещения воды через солнечный коллектор. В этих системах резервуар для хранения теплой воды расположен над солнечным коллектором — обычно на крыше или на чердаке, поэтому эти системы имеют конструктивные особенности.

Они дешевле, чем более сложные активные системы, но, как правило, менее эффективны, особенно в холодную погоду.

Есть много типов конструкций солнечных коллекторов. Лучший вариант для вашего дома зависит от вашего климата, требований к горячей воде и вашего бюджета. Они могут быть такими простыми, как черные медные трубки в изолированной коробке со стеклянной крышкой, до трубок с вакуумными трубками, концентрирующими отражателями и технологией тепловых трубок.

Если вы думаете о создании своей собственной системы, я предлагаю пассивную систему, если вы не являетесь опытным мастером.Попытка построить активную систему — с коллекторами на крыше, системами водопровода и управления, а также резервуарами для хранения — выходит за рамки уровня навыков большинства мастеров. (Я инженер-конструктор и не думаю, что смогу самостоятельно построить активную систему с нуля.) Рассмотрите возможность создания пассивной «пакетной» системы. Это подогреватель для существующего водонагревателя с простейшей конструкцией, которая называется «хлебница». В нем используется горизонтальный металлический резервуар для воды внутри коробки с прозрачным верхом. Сквозь светит солнце, нагревая воду.Еще один немного более эффективный вариант — использовать высокий ящик, наклоненный под углом к солнцу. Это позволяет забирать более теплую воду сначала из верхней части бака.

Если вы приобретаете активную систему, обычно ищите рейтинг OG-300 от Solar Rating and Certification Corporation (www.solar-rating.org) и знающего, квалифицированного подрядчика для установки. Ищите подрядчиков, сертифицированных Североамериканским советом сертифицированных специалистов по энергетике (www.nabcep.org). И проверьте базу данных государственных стимулов для возобновляемых источников энергии и повышения эффективности (www.dsireusa.org) для местных стимулов для установки солнечной системы водяного отопления, в дополнение к федеральной налоговой льготе — обязательно ознакомьтесь с требованиями конкретной программы в отношении типов систем, размеров, сертификатов, установщиков и т.

Самодельный солнечный водонагреватель своими руками для дома: схема, принцип работы

Принципе действия водонагревателя

Выбор материалов

Рекомендации по изготовлению

Заключение

схема, устройство и прочее + видео

Как работают солнечные водонагреватели, в чём выгода

Классификация солнечных водонагревателей

Какой солнечный водонагреватель лучше изготовить своими руками

Строительство летнего душа

Горячее водоснабжение дома

Расчёт мощности солнечного коллектора

Подготовительные мероприятия

Материалы и инструменты, технология сборки

Изготовление корпуса

Монтаж коллектора

Монтаж контура

Сборка системы

Видео: как самостоятельно сделать солнечный коллектор

Особенности использования солнечных коллекторов

как самому сделать горячую воду для душа

Водонагреватель для душа на даче от солнечной энергии

Установка и подключение накопительного водонагревателя на даче своими руками

Солнечный водяной коллектор для подогрева воды своими руками

Подогрев воды на даче: как самому сделать солнечный водонагреватель

Как сделать самодельный каталитический водонагреватель на даче

Подогрев воды своими руками: как сделать солнечный водонагреватель из паяльника

Простейший солнечный водонагреватель своими руками

Принцип простой конструкции

Продвинутый вариант

Аванкамера

Установка

Солнечные водонагреватели для дачи. Характеристики, описание, цена, установка, монтаж, доставка

Солнечный коллектор «ДАЧА» система без давления

Отзывы о солнечных коллекторах для дачи.

Солнечный коллектор своими руками: 19 фото изготовления

Изготовление самодельного солнечного коллектора.

Солнечный душ для дачи. — ГВС дачи

Полное описание

Отзыв о солнечном коллекторе «Дача-Люкс» XFS-II-20-170

Солнечный душ для дачи

Самодельные солнечные водонагреватели | HowStuffWorks

DIY Солнечный водонагреватель: полное руководство

Как работает солнечный водонагреватель?

Работают ли солнечные водонагреватели зимой или осенью?

Что вам нужно, чтобы сделать свой собственный солнечный водонагреватель

Этапы изготовления солнечного водонагревателя

Как установить солнечный водонагреватель «сделай сам»?

Могу ли я подключить солнечный водонагреватель к водонагревателю?

Могу ли я подключить солнечный водонагреватель к моей системе центрального отопления?

Заключение

Похожие сообщения:

Как сделать свой собственный солнечный водонагреватель

Солнечный водонагреватель «Сделай сам»

НУЖДАЕТСЯ ДОБАВЛЕНИЕ ГОРЯЧЕЙ ВОДЫ В ВАШ ДОМ, НЕ СЕТЬ?

Energy Efficiency — Исследование эффективности солнечных водонагревателей

Исследование эффективности солнечных водонагревателей

Плоские пластинчатые коллекторы и водонагреватели с откачанными трубками

И последнее, но не менее важное: вот еще несколько вещей, которые вы должны знать о солнечных панелях для горячей воды:

Домашний солнечный обогреватель своими руками

Солнечные водонагреватели — Carolina Country

Leave a Reply Отменить ответ
