Тачку своими руками: 135 фото идей и чертежи лучших конструкций

Опубликовано

Содержание

135 фото идей и чертежи лучших конструкций

Садовая тачка — хозяйственный инвентарь очень полезный и он выручает на многих работах. Конечно, механизирован только человеческой силой, но без него на земле не обходится ни один садовод или огородник. Привезти на грядки перегной, вывезти выкопанный картофель – да мало ли работ по тачке на земле?

Краткое содержимое статьи:

Хозинвентарь для дела

Практика показывает, что и сельское усадебное строительство без тачки не обойдется. Землю от вырытого фундамента складировать на краю участка надо, не ведрами же её туда носить.

Песок, гравий, цемент в мешках – все это нужно подвезти от автомашины ближе к стройке. Тачку водить тоже не очень легко, но гораздо удобнее, чем 50-килограммовые мешки на плечах таскать.

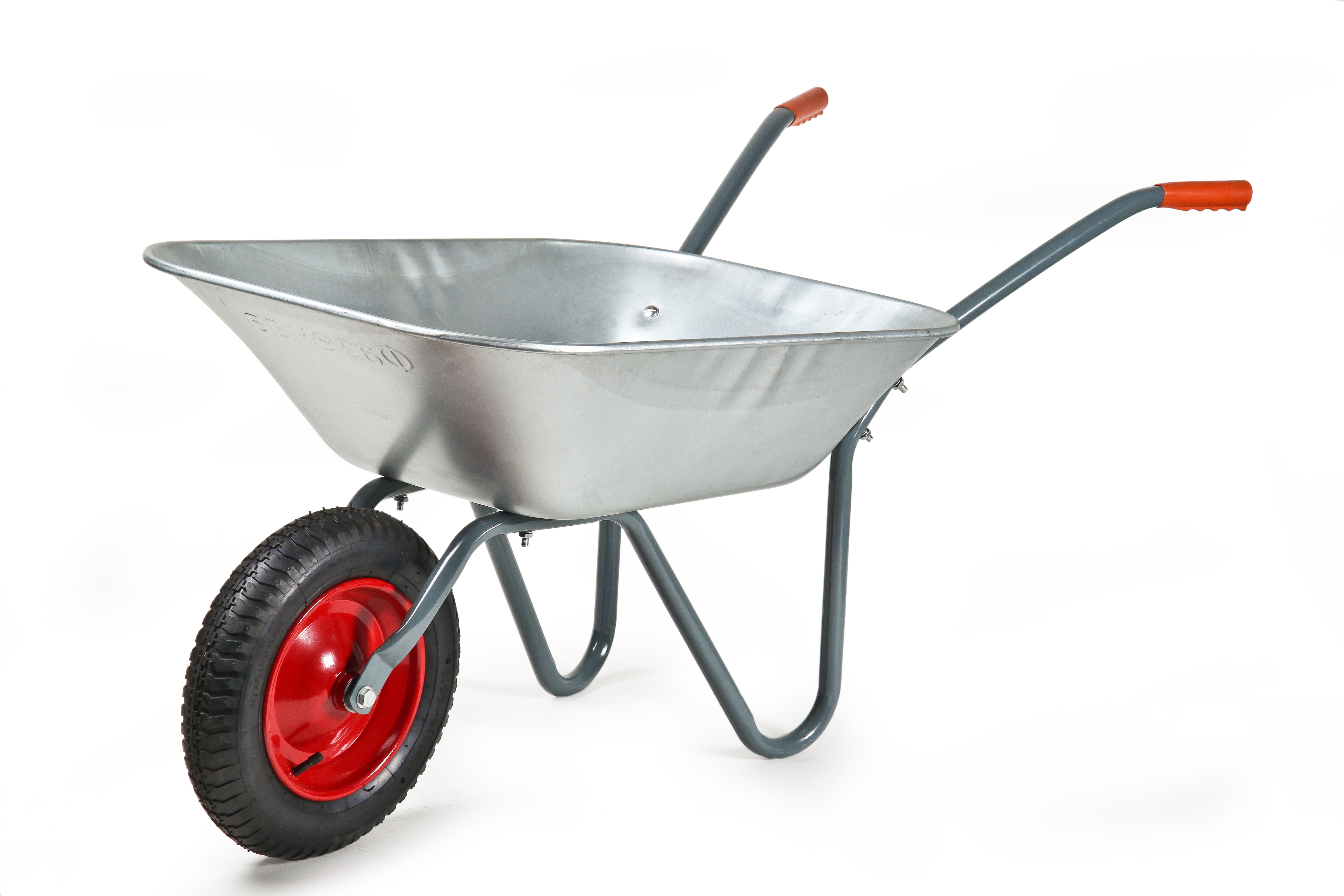

Одноколесная тачка в продаже – не большая проблема. Но сельские жители привыкли сооружать многое, что в хозяйстве годится. Причем нередко из подручных материалов. Так что тачка своими руками обойдется не больше, чем на четверть заводской стоимости.

Да и удобнее будет, ведь хозяин  изготавливает ее под себя, а не под усредненного мужика. Для таких мастеровитых крестьян ниже наши подсказки про то, из чего соорудить тачку собственноручно.


Тачка и тележка: сходство и различие

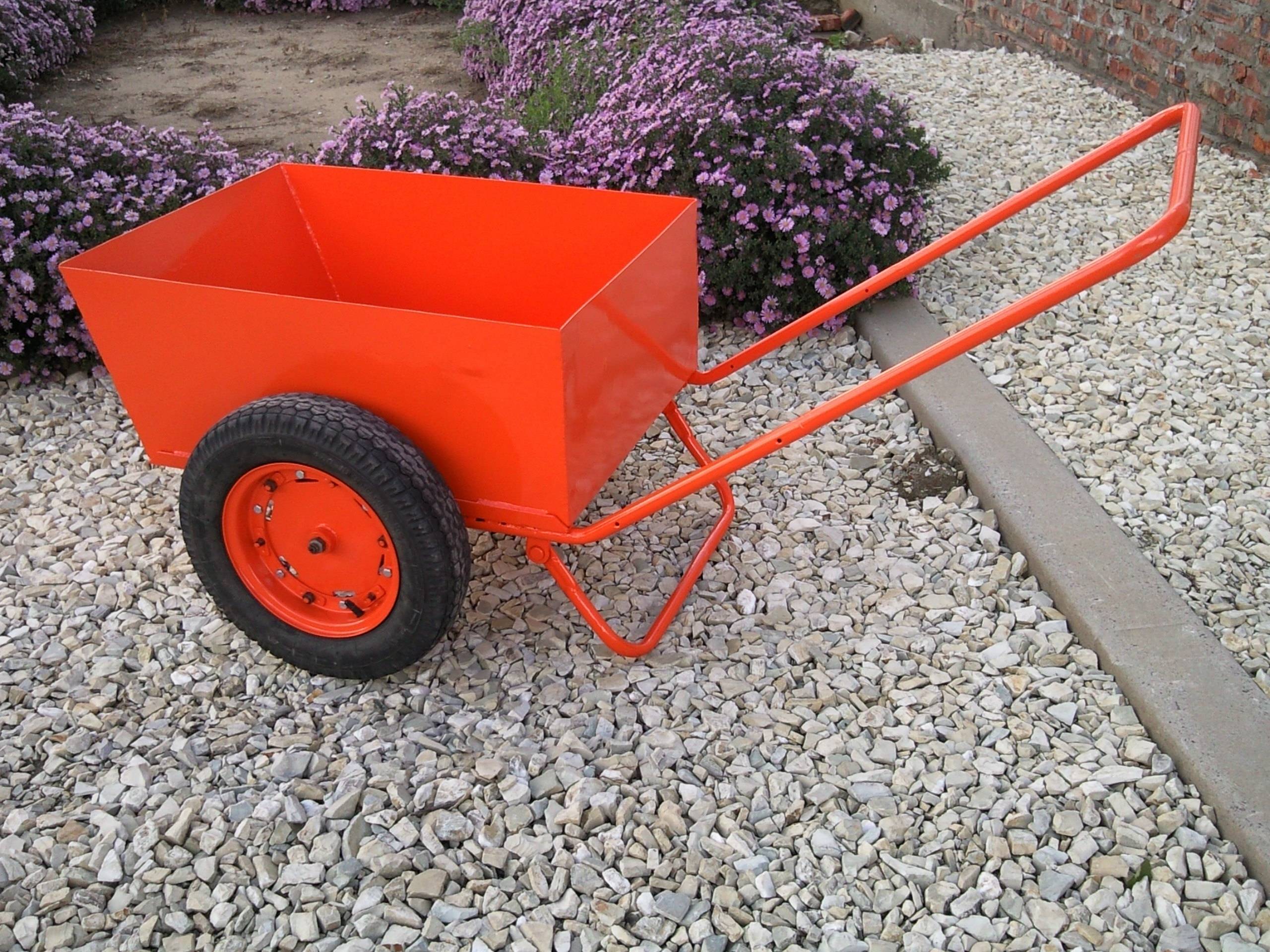

Тележка и тачка, на первый взгляд, почти одно и то же. Обе перевозят небольшие грузы и обе – вручную. За небольшой разницей это одно и то же. Тачкой называют тележку с одним колесом, бывает и двухколесная тачка.

«Двушка» меньше проваливаются в песок, рыхлую почву, чем на одном колесе, её легче держать руками за рычаги, она не валится то на один бок, то на другой. Хотя этот негативный фактор превращается в достоинство: выгружать сыпучий груз можно на три стороны.

Такой хозяйственный инвентарь бывает строительным и садовым. Отличие – в прочности конструкции для перевозки более тяжелых грузов.

Эта тележка чаще монтируется на металлические колеса небольшого диаметра

Пошаговая инструкция для создания тачки своими руками

Начните с эскиза. Это рисунок будущего изделия. На нем укажите все размеры, пронумеруйте детали, ниже составьте из номеров и названий материала таблицу.

Их чего будет состоять тачка:

  • главная деталь – емкость или кузов. Кузов изготавливается из миллиметровой стали. Сверху для прочности конструкции приварите самый узкий уголок.
  • по параметру кузова подбирается рама и колесо. Рама – это согнутая полудюймовая труба, она начинается с ручек и заканчивается самым узким местом – у колеса.
  • колесо. В U-образное место вваривается ось с подшипниками и колесом, подойдет десятидюймовое или другое, лучше надувное.
  • запроектируйте и фиксатор для стоянки тачки.

Сойдет согнутая П-образно полудюймовая труба от ручки до ручки и приваренная на них сзади кузовка. Фиксатор должен быть такой высоты, чтобы тачка не опрокидывалась самостоятельно.

Еще несколько слов о колесах

Лучшие колеса пневматические:

  • они позволят перевозить больше груза;
  • тачка станет быстроходнее, проходить по любому рельефу участка и по мягкой почве.

Выберите пневматику словенской фирмы LIV Kolesa. Качество гарантируется, диски не погнутся, сколько бы ни нагрузили веса на тачку. А подшипники – закрытого типа, песок в них не попадет, и смазывать регулярно не нужно. Получится усиленная тачка.

Кузов из… бочки

Как вариант, можно установить на вашу тачку платформу из отработавшей свое 200-литровой бочки. Но только не из-под битума, иначе ваши грузы превратятся в нефтяной мусор. Ручной «болгаркой» разрежьте ее вдоль – по высоте.

Укрепите бывшую бочку на раме полуднищем ближе к «водителю» тачки. Из нее легко высыплется даже отсыревший сыпучий материал, и тачку не нужно ставить ручками вверх, достаточен небольшой наклон вперед.


Рама из кровати

Металлические спинки выброшенной в сарай кровати подойдут для изготовления рамы тачки. Особенно для двухколесной. Сваркой их продлите до ручек. Все остальное навешиваете и укрепляете так, как подробно рассказано выше.

Тачка не для грузов, а для красоты сада

Её время подойдет, когда все важные дела на садовом участке переделаете. Создадите все детали из дерева, и даже колесо. Немногие народы мира могут похвастаться созданием колеса, а вы сможете это сделать собственными руками.

Что понадобится:

  • брус 4х4 см до полутора метров, места для ручек округлите;
  • фанера;
  • отрезок трубы для колёсной оси;
  • кузов изготавливается из тонких досок.

Самое сложное – колесо. Оно сборное, состоит из обода, спиц и оси. На фанере вырисуйте круг, обведя что-то круглое диаметром не меньше 30 см. Окружность делите на восемь сегментов. Концы брусков срежьте под 67 градусов по школьному транспортиру.

Выстройте их друг за другом, посмотрите, как стыкуются. Соедините пропилами по торцам и вбейте клинья. В центре уложите деревянный кружок диаметром 8-10 см. От него пойдут спицы также из дерева, склейте их с внутренним диаметром и ободом.

Соберите все. Найдите место для стоянки тачки, нагрузите не для бутафории тыквой, баклажанами, капустой. При желании можете сделать на память фото садовой тачки.

Фото самодельной садовой тачки

Также рекомендуем просмотреть:

как сделать тележку по чертежам? Размеры самодельных тачек. Как собрать модель на два колеса и одноколесную тачку?

При работах в саду или на стройке нам часто приходится задействовать различного рода вспомогательное оборудование. Это необходимо для выполнения тех или иных видов работ. Одним из его типов, который применяется как в садоводстве, так и в строительстве, является самая обычная тачка. В последнее время их можно легко приобрести в магазине.

К сожалению, у представленных в магазине тачек существует два недостатка. Первый – они не всегда изготовлены из качественных и прочных материалов, по причине чего их срок службы может быть небольшим. Второй – их стоимость часто слишком завышена, что делает их покупку нерентабельной. Сегодня мы поговорим, как собирается строительная или садовая тачка своими руками из подручных материалов.

Инструменты и материалы

Итак, для получения качественной садовой или строительной тачки необходимо внимательно отнестись к подбору материалов, а также иметь в наличии все необходимые инструменты. Начнем с колес. Любая садовая или строительная тележка предполагает их наличие. В зависимости от конструкций и предпочтений, они могут быть сделаны из пластика, резины, быть литыми или же пневматическими и иметь протектор.

Если говорить о пластиковых, то этот вариант подойдет для того, чтобы облегчить конструкцию. Но ее грузоподъемность окажется небольшой.

Можно просто купить колеса в специализированных садовых центрах, на рынках или еще где-то. Оптимальный вариант – купить цельнолитые полиуретановые колеса и высококачественные резиновые шины из 4 слоев. Многое будет зависеть от количества колес. Одноколесная тачка будет проще и дешевле, но ее грузоподъемность будет не так высока, а больший вес будет ложиться на руки человека. А двухколесная таких недостатков не имеет, но она стоит дороже.

Также легко допустить использование колес от какой-либо техники или велосипедов. Наиболее популярный вариант – взять колеса от мопеда. Можно придумать и какие-то экзотические варианты. Например, вариант на гусеницах.

Но тут следует помнить, что литые колеса – чуть ли не самое прочное решение, которое не деформируется даже под тяжелым грузом, а резиновая камера, внутри которой находится воздух, имеет отличную амортизацию и обеспечивает мягкий ход.

Следующим важным компонентом является материал для кузова. Заводские модели обычно имеют стальной или алюминиевый кузов. В то же время чаша, выполненная из алюминия, будет более долговечной, а стальной вариант обязательно должен иметь покрытие из цинка. Но это не все. Могут применяться и другие материалы.

  • Листовой металл должен иметь оцинкованное или покрытие на порошковой основе, чтобы на нем не появилась и не распространялась ржавчина и коррозия.
  • Кузов может быть сделан из дерева. Это довольно доступный материал, если смотреть на стоимость. Но он обязательно должен быть обработан различными септиками и веществами, дабы предотвратить его разрушение под воздействием природных явлений. Он также должен быть окрашен.
  • Пластиковый вариант отличает легкость и устойчивость к коррозии. В то же время он крайне подвержен повреждениям механического типа.

Можно придумать простой вариант – собрать тачку из старых конструкций. Например, в виде половины от бочки или металлической спинки от кровати. Если говорить о форме кузова, то она может быть трапециевидной, со скошенной передней частью или традиционной квадратной.

Теперь поговорим о ручках. Они чаще всего делаются из металла со специальными накладками из резины, которые являются легкими, а руки с них не соскальзывают. Все варианты из древесины можно снабдить такой же рукояткой.

Также неплохим вариантом будут рифленые насадки из резины или пластика, в которых есть специальные выемки для пальцев.

Говоря о материалах, которые будут нужны, чтобы собрать самодельные тачки, список будет примерно таким:

  • рулетка;
  • линейка;
  • молоток;
  • маркер;
  • ножовка по металлу или по дереву;
  • сварка;
  • углошлифовальная машина;
  • гаечные ключи;
  • шуруповерт.

Если нужно будет покрасить тачку или обработать ее чем-либо, то не будет лишним подготовить кисти различного размера. И главное, что будет нужно иметь под рукой – чертежи, где будут указаны все размеры, включая фактическую длину, ширину и высоту конструкции, что должна получиться, а также физические параметры различных деталей.

Способы изготовления в домашних условиях

Теперь поговорим о способах изготовления тачки в домашних условиях. Ввиду невозможности охватить все варианты создания такого транспорта, ограничимся несколькими решениями, которые считаются наиболее простыми, доступными и популярными.

Из бочки

Для сборки тачки из бочки подойдет емкость из любого материала – пластика, дерева или металла. Тут только нужно учитывать, какие грузы будут в ней перевозиться. Особенно сложно будет работать с деревянным вариантом. Из обычной бочки можно собрать сразу две тачки, так как ее все равно придется резать пополам. Порядок сборки будет очень прост:

  • разрезаем выбранную бочку пополам на две равные части;
  • делаем каркас, который по своей форме должен напоминать букву «А»;
  • теперь к каркасу по бокам необходимо прикрепить стойки, которые будут фиксировать половину бочки;
  • в месте, где будет верхушка буквы, то есть в носовой части, необходимо прикрепить колесо;
  • оформляем ручки, для чего подойдет целлофан и изолента.

После этого самодельная тачка будет готова. Как можно убедиться, все просто и легко.

Из велосипеда

Также тележку можно сделать из велосипеда. Если говорить точнее, то к велосипеду делается специальный прицеп, с которым очень удобно ездить в магазин, скажем, за покупками. Чтобы сделать такую простенькую тачку, потребуется два колеса от велосипеда одного размера, несколько труб, имеющих круглое либо квадратное сечение. Нужны будут также 4 толстые пластины из металла, гайки, болты, фанера либо доска, а также сварка, гаечные ключи и дрель.

Дабы начать делать тачку, сначала берем металлопластины, делаем в них вырезы размером, дабы в них просто и хорошо садились оси колес. На полученную ранее основу укладываем фанерный либо досточный настил, ставим на него ящик, сидушку или то, что нужно, в зависимости от целей. Дабы закрепить на раме настил, потребуется просверлить в раме дырки, а зафиксировать можно будет при помощи гаек и болтов. На этом тележка из велосипеда готова. Сделать ее, как можно убедиться, крайне легко и просто.

Как сделать декоративную модель?

Следует сказать, что тележка или тачка может быть не только садовой или строительной. Она еще может выполнять декоративную функцию. Например, располагаться в саду и выполнять роль декоративного горшка для какого-нибудь цветка или кустарника. Наиболее интересным является деревянный вариант, ведь эстетически он очень приятен и отлично подходит для формирования композиций. Итак, для изготовления декоративной тачки понадобится:

  • кусок фанеры;
  • пара колес;
  • шпилька с резьбой, которую можно заменить обрезком трубы;
  • деревянные бруски.

Сначала потребуется сделать раму. Если есть труба, то просто загибаем ее в форму буквы П. Ее легко сбить и из брусков. После этого снизу рамы просверливаем дырки, в которые потом будет вставляться ось. В роли нее будет использоваться труба либо резьбовая шпилька. Осевая часть, что будет выступать из рамы по обе стороны, должна быть равна двойной колесной ширине. Ось в раме закрепляется очень крепко с использованием саморезов или болтами, которые необходимо затянуть гайками. После этого необходимо надеть колеса на ось и закрепить их при помощи шплинтов. Их можно приобрести, а можно снять с какого-то ненужного велосипеда. Если же нет таковых, то можно сформировать колесо самим из куска толстой фанеры. Дабы оно прослужило максимально долго, необходимо:

  • сначала фанеру следует пропитать олифой либо антисептическим раствором;
  • колесо следует оббить металлической полоской, надеть на него шину и окутать толстой резиной;
  • в отверстия для посадки колес следует установить подшипники;
  • колеса, а также ось смазать при помощи солидола.

Остался последний этап – сформировать кузов. Он тоже обычно создается из фанеры. Поначалу необходимо вырезать днище и крепко закрепить деталь к раме. Если говорить о бортах, то тут возможны разные варианты. Их монтируют неподвижно по отношению ко дну короба либо с помощью петель, после чего они могут складываться. Крепление должно делаться следующим образом:

  • один борт следует крепить прямо к днищу;
  • второй, что располагается напротив, прикрепляется через переходник в виде бруска, его толщина будет равняться бортовой толщине;
  • крепление торцевого борта должно осуществляться через переходной брус, который должен иметь двойную толщину, то есть, тележка в сложенном состоянии будет просто плоской;
  • чтобы борта не падали, когда находятся в рабочем положении, следует установить крючки либо шпингалеты.

Техника безопасности

Если говорить о технике безопасности в вопросе изготовления садовых и строительных тележек, то тут следует говорить именно о технике безопасности при работе с инструментами – молотком и ножовкой. Также особенное внимание следует уделять безопасности при работе с углошлифовальной машиной. В этом случае следует помнить основные правила работы с этим инструментом.

И делать это следует в защитных перчатках, а также очках и специальной одежде, чтобы какой-то кусок древесины не отлетел в человека.

Отдельно следует сказать о безопасности работы со сваркой. Данный процесс следует осуществлять исключительной в защитной маске и перчатках. В случае работы со сваркой не будет лишним пригласить специалиста. Еще одним важным моментом будет то, что все болты должны быть затянуты максимально хорошо, не следует забывать это делать. И после сборки тачки не будет лишним еще раз проверить все крепления. Отдельно следует сказать о том, что тачка будет оснащена мотором. В этом случае безопасность также нужно будет соблюдать при работе с ним. То есть заливать в него только проверенное топливо и осторожно включать агрегат.

Если тачка сделана из дерева, то осторожность следует соблюдать при работе с различными олифами и септиками. Нанесение и пропитку древесины следует осуществлять только в специальной одежде, а также противогазе или лучше респираторе. Дело в том, что такие вещества крайне негативно воздействуют на дыхательную систему человека. В целом следует сказать, что изготовление садовых и строительных тачек своими руками – процесс довольно простой, который под силу осуществить даже человеку, не слишком посвященному.

Главное, знать принципы работы с инструментами, а также некоторые геометрические правила, чтобы сделать правильные замеры, а также грамотно составить чертежи будущей тачки.

О том, как сделать строительную тачку своими руками, вы можете узнать далее.

чертежи самодельной садовой тележки на колесах для дачи, размеры, фото, видео

Попробуйте обойтись без тачки на даче или в загородном доме, не получится.

Она необходима для перемещения грузов, собранного урожая, удобрений.

Недорого стоит одно, двух, четырёхколёсный помощник в магазине, однако, собранная своими руками она будет не менее полезной.

Какие бывают

Тачку от тележки отличают по количеству колёс. Конструкция с одним колесом именуется тачкой, если колёс больше чем одно, мы имеем дело с тележкой.

Одноколёсная «техника» незаменима для сада, огорода. Манёвренность транспортного средства хороша для узких стёжек.

Минимальная ширина колеса поможет аккуратно провезти груз, не повредив растения. Тележка для таких задач не годится. Зато необходима на строительной площадке, скотном дворе, уборке мусора, накопившегося после зимы и многого другого.

Иметь в хозяйстве оба вида разумно, тачка не устойчива, одно колесо требует напряжения при движении. Возить грузы на двух или четырёхколёсной конструкции удобнее.

Совет: тачку делают для определённых целей, тех работ, которые предусматривают наличие такого колёсного транспорта. Например, для внесения удобрений.

Ещё одна причина обзавестись и тачкой, и тележкой — использование по разным назначениям. Если сначала вывезен навоз из скотника, то потом использовать для перевозки урожая с сада, огорода нельзя. Поэтому сделать себе помощницу – правильное решение.

С чего начать

С чертежа, схемы подсказанной фантазией. Всё, сделанное своими руками служит дольше, пользы приносит больше, а ещё украшает окружающим мир.

Чертежи и схемы в избытке предлагают народные умельцы, можно посмотреть видео, перелистать фото, но всё же придётся сделать эскиз самому. Не покупать же детали в магазине, когда есть в избытке:

  • обрезки металла;
  • колёса от старой тележки, велосипеда, мотоцикла, мопеда, самоката, детской коляски, мебельные колесики, сохранившиеся с советских времён;
  • обрезки труб;
  • детали от сломанного тренажёра;
  • уголок;
  • упор стояночного тормоза от велосипеда или мотоцикла;
  • крепёжные, соединительные детали.

[warning]Обратите внимание: как только станет понятно, какой будет использован набор элементов, делайте чертёж.[/warning]

С помощью всего этого можно собрать не одну передвижную конструкцию.

Перевозка для одного ведра

Собираем садовую тачку для дачи из металла с основы:
  • замеряем металлические листы;
  • сваркой соединяем их в ёмкость нужной геометрии;
  • под размеры делаем раму из труб с нужной нагрузкой на ось;
  • соединяем основу с ёмкостью крепежом или сваркой;
  • крепим колесо;
  • делаем стояночные упоры;
  • на ручки надеваем резиновые шланги, для удобства.

Ручная тачка готова. Можно проводить краш-тест и отправлять изделие на огород.

Тележка из строй бочки


Можно любую бочку приспособить бод ёмкость — пластиковую, металлическую, деревянную. С последней, придётся повозиться. Из бочки получаются две тачки или тележки!

Строительная или огородная тачка собирается в таком порядке:

  • разрезаем приговорённую к выбросу бочку пополам;
  • делаем каркас, похожий на «А»;
  • крепим к каркасу боковые стойки, фиксирующие половинку бочки;
  • там, где верхушка буквы, крепим колесо.

Важно знать: не выбрасывайте старые вещи, их повторное применение может быть и забавным и полезным!

Оформляем ручки, для чего подойдёт изолента, целлофан, и самодельная конструкция готова. Теперь приступаем к сборке второй помощницы.

Тележка из старой кровати

Если завалялись колёса от мотоцикла, старого запорожца, мопеда, а на чердаке мешается кровать с панцирной сеткой, можно считать, что двухколёсная, или четырёхколёсная самоходная телега для хозяйства уже есть:

Сборка:

  • вырезаем сетку;
  • на сварку или крепёж монтируем колёсные пары;
  • из большого металлического листа делаем дно и боковые стенки, для этого подойдёт и дерево, и трубки;
  • приспосабливаем ручку, П-образную, так удобнее.

Тележка мощная. В зависимости от того, какое у неё дно — металлическое или другое, можно перевозить небольшой воз сена. Пригодится для перевозки дров, стройматериалов, особенно будет актуальна, если планируется стройка.

Ландшафтная декорация

Старая отслужившая свой срок тачка или тележка может стать эксклюзивным украшением участка.

Ландшафтные дизайнеры часто используют такие варианты для интересного расположения цветов. Для ландшафтного творчества в домашних условиях пригодится всё.

В старую тачку помещают грунт, высаживают петуньи или иные цветы, получается красивая декоративная деталь, притягивающая внимание. Чтобы усилить эффект, добавляют такую же старую вазу, горшок, битые чашки, детские игрушки, всё, что необходимо для замысла.

О пользе домашнего творчества

Фантазия способна превратить корыто в автомобиль. Из разрозненных брусков, оставшихся после стройки, изготовить красивую тележку из дерева.

Деревянная конструкция пригодится для ландшафтных задумок. Собрать из подручных деталей можно что угодно.

Польза такого творчества имеет разные стороны:

  • финансовую — деньги не потрачены, а вещь приобретена;
  • эстетическую — красиво сделанные вещи преображают интерьер;
  • воспитательную — хороший пример подрастающему поколению;
  • творческую — воплощение фантазий делает жизнь не скучной.

Как сделать тачку своими руками, смотрите инструкцию в следующем видео:

Оцените статью: Поделитесь с друзьями!

подбор оптимальных материалов и форм (100 фото)

Садовая тачка считается одним из самых важных подвижных инструментов, без которых вообще сложно представить работу на участке. С её помощью можно быстро вывезти как строительный мусор, так и разного рода отходы. Казалось бы, в чём может заключаться сложность выбора тачки, так как она выполняет всего одну функцию?

Вся важность в том, что если покупать тачку, то нужно взять такую, которая будет служить долго. Для этого вовсе не обязательно смотреть чертежи садовой тачки. О критериях выбора мы расскажем в этой статье.

При выборе тачки потребуется обратить внимание на следующие составляющие движущегося агрегата:

  • кузов;
  • рама кузова;
  • колёса;
  • обе ручки.

Каждый из этих элементов строения тачки играет важную роль не только для срока службы, но и для удобства в пользовании. Обращая внимание на важные критерии, можно подобрать тачку как длительного пользования, так и удобную в эксплуатации, стильную. Разберём каждую часть тачки.


Краткое содержимое статьи:

Выбираем кузов

Чтобы понять, как должен выглядеть идеальный кузов, понадобиться пересмотреть фото садовой тачки. Учитывая то, что тачка используется только для работы в саду, вовсе не обязательно придерживаться ряду критериев, которые обычно важны для строителей. Нужно обращать внимание только на тот кузов, который выполнен в форме трапеции — так гораздо лучше распределяется нагрузка.

Желательно выбирать плоское и ровное дно, поскольку иногда может потребоваться необходимость в перевозе ровных материалов. Также плоское дно позволяет по максимуму использовать предложенное пространство.

Лучше покупать тачку с кузовом, толщиной не менее 1 мм, так он будет куда надёжнее и прослужит дольше. Тачку лучше покрутить по сторонам, попробуйте, удобно?

Здесь мы рассмотрим какие садовые светильники лучше.

Выбор рамы

Рама считается самым важным элементом тачки, так как удерживает полностью всю конструкцию. Ни в коем случае не нужно покупать раму со швами и прочими дефектами — сразу понятно, что она ненадёжная. Для более высоких нагрузок рекомендуют раму, выполненную в виде сплошной ровной трубы.

Если требуется лёгкая тележка для простых целей, к примеру, вывозить мусор с огорода, можно приобрести более простой вариант. Как правило, в такой тележке вместо трубы просто протянута обычная металлическая опора, но снова-таки, она должна быть выполнена без швов.

Важно помнить, что рама полностью удерживает и распределяет вес кузова, поэтому должна полностью огибать его периметр.


Подбираем колёса

Колёса тачки редко подбирают по качеству, чаще всего по своим личным потребностям. Бывают агрегаты как на одно, так и на два колеса. Первый вариант — это лёгкие садовые тележки, которые редко используются для езды на большой дистанции. Двухколёсные садовые тачки часто сопровождаются подшипником, если нужно иметь дело с более вязким грунтом.

С колесами иметь дело не сложно — если планируется возить тачку по асфальту, в таком случае слишком увлекаться выбором колёс не нужно. Одноколесная садовая тачка встречается на рынке в меньшем ассортименте.

Колёса могут быть как надувными, так и литыми, также отличаются диаметром. Как правило, производитель комплектует свой агрегат теми колёсами, которые будут свободно ездить под рекомендуемым весом.

Если кузов перегружать, такие колёса могут не выдерживать нагрузки, сдуваться, пока полностью не деформируются. Поэтому, чтобы перестраховаться, часто выбирают литые колёса или с более крупным диаметром.

Перебираем ручки

Ручка — основа комфорта в использовании тележки. Придётся в прямом смысле «перебирать» ручки, чтобы подобрать подходящие. Только так можно убедиться в том, что в итоге мы получим то, чем всегда будет хотеться пользоваться.

Важно, чтобы они были длинными — чем длиннее ручки, тем выше манёвренность при управлении агрегатом.


Не стоит забывать о том, что ручки должны быть выполнены из качественной резины и не скользкой. Только так можно работать с ними несколько часов, не будут потеть руки и не затекать.

Важно — ручки должны быть широко расставлены, чтобы между ними мог свободно поместиться пользователь.

Мы рассказали о всех самых важных критериях выбора важного агрегата для сада, по ним вы также можете понять как сделать тачку своими руками. Перед сборкой собственного движущего агрегата, рекомендуем детально ознакомиться с фото самодельных тачек.

Фото тачек садовых


Также рекомендуем посетить:

Садовая тележка своими руками – варианты подсобной повозки + видео

Обыкновенная садовая тележка своими руками не только передвигается, но и изготавливается – не только из соображений экономии на покупке в магазине хозяйственных товаров. На земле найдется масса дел, которые требуют регулярной или эпизодической перевозки грузов, покупная тачка может справиться далеко не с каждым видом подсобных такелажных работ.

Тележка садовая – незаменимая помощница в загородном доме

В огородно-подсобном хозяйстве садовая тележка, двухколесная или четырехколесная, позволяет облегчить выполнение самых различных работ. Вывоз мусора и бытовых отходов, пожухлых листьев и скошенной травы, перемещение строительных материалов, дров и угля – диапазон использования колесных средств малой механизации более чем широк. При благоустройстве территории дерном, при бетонировании крыльца своими руками, при разбивке клумб и парников, обустройстве парковых дорожек и т.д. обычная тачка увеличивает скорость работы в несколько раз.

Разумеется, проще всего купить колесную помощницу в магазине. Тогда и думать не надо, как сделать садовую тележку своими руками надежной и объемной. Но выбор покупных тачек и тележек зачастую ограничен единственной моделью, которую разработали еще при строительстве Беломорско-Балтийского канала – и с тех пор продолжают выпускать согласно известному принципу «Лучшее – враг хорошего». При самостоятельном изготовлении размер и грузоподъемность тачки определяет сам мастер, как и ее проходимость, ведь можно установить колеса различного размера.

Кроме того, в обжитом загородном доме или на даче с приусадебным участком всегда найдется масса условно-бесхозных материалов – досок, брусков, железной арматуры и уголков и т.п. Таким образом можно сэкономить на закупке исходных частей – садовая тачка своими руками обойдется дешево по затратам, хотя и потребует расходов времени и сил.

Садовая тачка – своими руками из дерева

Из дерева тележка садовая выполняется проще всего, т.к. данный процесс не требует использования сложного оборудования типа сварочных аппаратов или отрезной пилы по металлу. Дерево обрабатывается стандартными инструментами – но учтите, что долговечность, прочность и грузоподъемность такой тележки будет заметно уступать металлической «сестре».

Садовая тачка своими руками из дерева — пошаговая схема

Шаг 1: рама – основа надежности

Раму для деревянной тележки сколачивают из толстых досок, в виде квадрата или прямоугольника. Размер брусков для рамы – не менее70х70 мм, иначе на такой тачке можно будет только сено да листья возить. Каркас из брусьев собирают «внахлест», в углы загоняют шурупы, можно укрепить рамную конструкцию металлическими уголками и дополнительными перекрытиями. Если в хозяйстве найдутся антисептические составы, все используемое дерево обрабатывается ими заранее – тогда наша самодельная тачка будет дольше противостоять гниению и сырости.

Шаг 2: ходовой

К нижней части каркаса прикручиваются рейки для шарикоподшипников – одна или две, в зависимости от количества колес. Деревянную тележку лучше сделать двухколесной, предусмотрев опоры для горизонтальной установки. Если есть готовая ось, на которую можно посадить колеса от старого картинга или мопеда, брусок с подшипниками не понадобится.

Тачка собственного изготовления из дерева на одном колесе будет неустойчивой – для такой работы необходимо высокое плотницкое мастерство.

Закрепив колеса, «скелет» будущей тележки нужно покатать по участку – огрехи колесного крепежа лучше исправить на раннем этапе. Неудобную в передвижении тачку придется использовать как элемент садового дизайна или задвинуть поглубже в сарай, дабы напоминание о неэффективном расходе времени и сил не портило нам настроение своим внешним видом.

Шаг 3: изготовление ручки

На ручку тележки приходится большая нагрузка при движении. Желательно сделать ее из металла, даже когда сама тачка изготовлена из дерева. В качестве металлической ручки подойдет руль от старого самоката или просто длинная стальная палка с поперечиной из резины. Крепление ручки лучше всего сделать шарнирным, с фиксатором. Такая конструкция позволит крепежному узлу быть надежным и складываться при хранении – а значит, садовая тачка с шарнирной ручкой будет занимать меньше места, а сама рукоять не сломается от чьего-либо неосторожного движения.

Шаг 4: корпусный

На прочную раму с надежными колесами можно установить бортики произвольной формы из досок или фанеры – получится классическая садовая тележка, своими руками смонтированная. Собственно, сама емкость для грузов вполне выполнима в съемном варианте – например, в виде старой пластиковой ванны для транспортировки жидкости или сыпучих грузов. Или б/у корыта, которое вставляется в распор между набитыми на раму брусками. Деревянная тачка тем и хороша, что предусматривает крепеж различных емкостей для перевозки грузов, с железной тележкой подобное невозможно.


Садовая тележка – своими руками из металла

Зато металлическая обладает другими достоинствами – она не гниет и не трескается, выдерживает большой вес и служит десятилетиями – если выбран качественный металл, все части хорошо пригнаны и приварены друг к другу. Садовая тележка четырехколесная и крупногабаритная, для перевозки тяжестей до 100 кг и больше, выполняется только из металла – подобной нагрузки ни одно дерево не выдержит.

Садовая тележка своими руками из металла — пошаговая схема

Шаг 1: сначала – емкость

Да-да, в отличие от деревянного аналога металлическая тележка собирается «сверху вниз». То есть габариты стального корыта или иной емкости определяют размеры рамы – но не наоборот. Желательно сразу проверить герметичность нашей емкости, тогда с ее помощью можно перевозить жидкие или пастообразные грузы без риска протечек на собственный садовый участок.

Шаг 2: теперь каркас

Его придется варить, болтовые соединения прочности не обеспечат. Ручка сразу приваривается к каркасу-раме, ее лучше выполнить буквой П. Верхняя перекладина этой П должна быть гладкой и параллельной земле. Для рамы металлической тележки выбираются обрезки труб (d от 20 мм) или арматура диаметром от 12 мм. Трубы предпочтительнее, т.к. их сварка обеспечивает большую прочность. Арматуру разумно использовать в качестве усиливающих перемычек, в том числе на ручке.

Шаг 3: установка колес и общая сборка

Крепеж колес выполняется их привариванием (по отдельности или осевым) к нижней части рамы. Кузов-емкость можно смонтировать на болтах – для этого в ней и раме сверлятся сквозные отверстия, куда потом вкручиваются болты, с обратной стороны затягиваемые гайками. Между головками болтов и плоскостью емкости нужно проложить герметизирующие шайбы.

Хорошим вариантом будет установка пневматических (то есть подкачиваемых насосом) колес на нашу металлическую тележку. Во-первых, это повысит ее грузоподъемность до 60-80 кг. Во-вторых, у тачки на пневмоколесах значительно увеличится проходимость. В-третьих, на рукоятку можно вывести управление колесными тормозами – перемещение тележки по наклонным плоскостям станет гораздо проще, без риска опрокинуться или рассыпать груз.



Оцените статью: Поделитесь с друзьями!

Тачка своими руками – полезная конструкция для перевозки грузов и облегчения садовых работ

Тачка – обязательный атрибут любого дачного участка, подсобного хозяйства. Она применяется для перевозки грузов при выполнении садово-огородных, ремонтных и строительных работ. Функциональную и надежную в эксплуатации тачку из дерева либо металла несложно сделать своими руками. Для ее изготовления используются подручные материалы, имеющиеся в арсенале каждого домашнего умельца, и детали, которые продаются в строймагазинах.

1 Разновидности и конструктивные особенности садовых тачек

Самодельные приспособления для перевозки грузов изготавливаются из металла и дерева. Эти материалы обладают требуемыми прочностными характеристиками, стоят недорого, без особых проблем обрабатываются в домашних условиях.

Тачки из дерева собираются своими руками буквально за пару часов. Но их грузоподъемность и долговечность оставляют желать лучшего. На металлическую конструкцию придется потратить больше времени. Зато она позволяет перевозить массивные и крупногабаритные изделия, строительные материалы.

Тачки делят на несколько видов в зависимости от количества колес, которыми они располагают. Последних может быть от 1 до 4 штук. Непосредственно тачками принято называть лишь одноколесные конструкции. Они применяются для выполнения работ по саду и огороду. С их помощью перевозят опавшую листву, порции удобрений, мелкий мусор.

Одноколесная тачка отличается небольшим весом (до 7–9 кг) и высокой маневренностью. Для ее перемещения достаточно узкой тропинки. Она без проблем проедет между грядками, не зацепив высаженные растения. Еще одно достоинство тачки с одним колесом – легкость разгрузки. Достаточно слегка наклонить или приподнять ее ручки, чтобы освободить конструкцию от перевозимого содержимого.

Одноколесные приспособления неустойчивые. Удержать их ровно в загруженном состоянии тяжело. Человеку нужно прикладывать немалые физические усилия для перемещения таких конструкций.

Изделия с 2–4 колесами – это уже тележки. Они подходят и для садово-огородных, и для строительных работ. Многоколесные тачки устойчивы. Они не переворачиваются при перевозке. С их помощью транспортируются грузы большой массы.

2 Одноколесная конструкция – самая простая в изготовлении

Для перемещения небольших грузов подойдет тачка с одним колесом, сделанная из дерева. Соорудить ее просто. Нужно изготовить элементарную монтажную раму и подсоединить к ней деревянное колесо и платформу (кузов). Чертеж такой конструкции приведен ниже.

Колесо для самодельной тачки берут от мотоцикла либо велосипеда. Кузов, в котором будут перевозиться грузы, делают из брусков. Их длина – 1,1–1,2 м. К монтажной раме они фиксируются саморезами. Если несущей способности брусков недостаточно (на тачке будут перемещаться массивные предметы), их можно заменить на металлические листы. Подойдут изделия толщиной 2 мм.

Изготовление платформы из металла усложняет процесс сборки одноколесной тачки. Приходится разрезать сталь, применяя специальное оборудование, сгибать ее и сваривать. Этих проблем несложно избежать, если вместо металлических листов для создания кузова использовать старую бочку. Ее достаточно разрезать пополам и установить на раму.

3 Тачка из металла с одним и двумя колесами – как сделать?

Металлическая одноколесная тачка имеет повышенную грузоподъемность (по сравнению с деревянной) и длительный срок эксплуатации. Ее рекомендованные размеры следующие:

  • высота – 0,5 м;
  • длина – 1 м;
  • ширина – 0,6 м.

Приспособление с такими параметрами характеризуется хорошей маневренностью и высокой устойчивостью. Для его изготовления потребуется металлический уголок 2,5х2,5 см, листовая сталь толщиной 1,5–2 мм, профильная труба, сварочный агрегат, болгарка, колесики с подшипниками.

Металлическая садовая тачка своими руками делается по понятному алгоритму. Рисуется простой эскиз приспособления. На нем обязательно проставляются размеры конструкции. Стальной лист разрезается болгаркой. Из него делается кузов (короб для грузов). Из уголков изготавливаются стойки, а из трубы небольшого сечения – ручка. Все части соединяются в одно целое. К готовой конструкции прикрепляется колесо.

Сделать тачку с двумя колесами несложно из профильной трубы (рисунок ниже). Такую тележку в СНГ называют кравчучкой. Своим именем она обязана Л. Кравчуку, который был президентом Украины в начале 1990-х годов.

Изготавливается кравчучка по далее приведенной схеме. От профильной трубы отрезается два куска. Их размеры берутся равными ширине основания тележки. К этому показателю добавляют несколько сантиметров, требуемых для монтажа колес от мотоцикла или мопеда.

Куски трубы свариваются перемычками из металла длиной 15–20 см. В итоге получается конструкция в виде прямоугольника. На его узкие края навариваются отрезки круглой трубы. Их следует устанавливать посередине. Финал работ – подсоединение колес. Кравчучка готова к использованию. С ней можно даже ездить на оптовый рынок, закупая товары впрок.

4 Двухколесная деревянная тележка – если под рукой нет сварочного агрегата

Тачка с двумя колесами делается из дерева, когда у народного умельца нет сварочника и он планирует использовать грузовое приспособление исключительно для садовых работ. Древесина легко поддается обработке. Поэтому проблем со сборкой тележки не возникает, особенно когда имеются чертежи будущей конструкции.

Для изготовления рамы деревянной тележки применяются доски с размерами 7х7 см. Использование изделий с меньшим сечением нежелательно, так как они не обеспечат приспособлению требуемой прочности. Доски крепятся саморезами. Их вгоняют по углам рамы. При необходимости полученный каркас дополнительно усиливается 2–4 деревянными перемычками.

К основанию рамы прикручиваются небольшие бруски. Они необходимы для монтажа подшипников. На подготовленные места устанавливается колесная база. Ручку для тачки рекомендуется делать из металла. В качестве таковой разрешается использовать руль от давно неиспользуемого велосипеда.

Кузов тележки оборудуется по бокам бортиками. Они станут удерживать перевозимые грузы. Высота бортиков зависит от того, какие по габаритам предметы планируется транспортировать.

5 Сборка максимально прочной и вместительной тележки своими руками

Если тачку планируется применять для перевозки тяжелых грузов, строительных материалов, крупногабаритных предметов, ее следует делать с четырьмя колесами. Такая конструкция изготавливается из металлических элементов. Для ее сборки исполнитель должен располагать сварочным аппаратом и комплектом слесарных инструментов.

Рама тележки делается из металлических труб и отрезков. Они свариваются между собой в одну платформу. К собранному таким образом каркасу приваривается ручка и колеса. Последние специалисты рекомендуют оснащать пневматическими шинами, которые увеличивают грузоподъемность тележки и упрощают процесс ее передвижения. Приваривать колеса разрешается:

  • Попарно. В этом случае два колеса монтируются на одну ось. Полученная конструкция присоединяется к платформе.
  • По одному. Каждое колесо приваривается к раме по отдельности.

На платформу устанавливается емкость. В нее загружаются грузы, предназначенные для перевозки. В качестве емкости используют подручные изделия. Для этих целей применяют старое или новое корыто, деревянный ящик либо поддон.

Приспособление для загрузки и перевозки материалов желательно закреплять на платформе. Операция выполняется сваркой либо болтовым соединением. Первый вариант подходит для тачек, которые не планируется разбирать. Соединение с помощью болтов позволяет менять по мере необходимости одну емкость для транспортировки грузов на другую.

Как своими руками сделать садовую тачку? — dizainlandshafta.ru

Дачнику, который следит за порядком на своем участке, трудно обойтись без тачки садовой. Она незаменима, когда нужно убрать и вывести за пределы участка мусор. С ее помощью можно перемещать различные грузы, убирать урожай и проводить другие работы. Тачку садовую можно купить в любом строительном магазине, но гораздо интереснее сделать ее своими руками.

Дачнику, который следит за порядком на своем участке, трудно обойтись без садовой тачки.

Садовая тележка должна быть надежной и удобной. Чаще всего она используется в саду или на огороде, поэтому должна быть маневренной, чтобы с ней было легко перемещаться по узким дорожкам и просто разгружать, немного приподняв ручки и вывернув содержимое.

Подготовительные мероприятия

Для того чтобы сделать удобную тележку для дачи, не потребуются сложные чертежи и инструменты. Для ее изготовления можно использовать любые материалы, например, древесину.

Чтобы деревянная тележка служила долгие годы и была крепкой и надежной, следует выбирать древесину твердых пород: дуб, клен, вяз, березу.

Хвойные породы деревьев для этой цели не подходят.

Для того чтобы собрать своими руками тачку садовую, необходимо подготовиться. Для работы будут нужны:

Схема сборки тачки.
  1. Деревянные доски и бруски.
  2. Крепеж (шурупы, шайбы, гайки).
  3. Ножовка по дереву или циркулярная пила.
  4. Гаечный ключ.
  5. Карандаш.
  6. Наждачная бумага.
  7. Клей ПВА.
  8. Металлическая шпилька с резьбой.
  9. Дрель и сверла к ней.

Изготовление основных деталей

Работы следует начинать с изготовления короба. Для этого понадобятся отрезки досок. Их размеры будут зависеть от габаритов будущей конструкции. Стандартный размер тачки для дачи составляет 450 мм в ширину и 550 мм в длину. При необходимости размеры могут быть изменены.

Далее следует подготовить колесо. Если в хозяйстве не нашлось металлического колеса, то его можно сделать из древесины. Для этого понадобятся 6 отрезков досок размером 300х150х20 мм. При помощи клея ПВА их нужно склеить в квадрат следующим образом: 2 дощечки укладываются так, чтобы они соприкасались длинными сторонами. Следующие 2 кладутся сверху так, чтобы место соприкосновения находилось перпендикулярно. Последние дощечки укладываются так же, как и первые. Полученную конструкцию следует положить под пресс и оставить до полного высыхания клея. На это уйдет не менее 24 часов.

Далее необходимо сделать разметку круга. Диаметр будущего колеса будет 270-280 мм. Для большей надежности заготовку колеса следует скрепить при помощи саморезов или болтов. По разметке высверливается круг. Неровные края заготовки следует обработать наждачной бумагой.

Для крепления колеса и короба будет нужна монтажная рама — главная опорная часть тележки. Для ее сборки понадобятся 2 бруска длиной 1200 мм и толщиной не менее 50 мм. Выступающие части брусков будут исполнять роль ручек.

Собирать детали лучше на ровной поверхности. Бруски следует положить рядом, соединив концы с одной стороны. Концы с противоположной стороны следует развести в сторону на расстояние, равное ширине плеч человека, который будет использовать тачку.

На соединенных вместе концах брусков нужно сделать отметку для будущего крепления колеса. Для этого на них укладывается брус меньшего диаметра и ставится отметка на раме. От намеченной линии и до конца рамы делается спил.

Сборка всех деталей

Чтобы деревянная тележка служила долгие годы и была крепкой и надежной, следует выбирать древесину твердых пород: дуб, клен, вяз, березу.

Прежде чем поставить колесо на свое место, необходимо установить распорку между брусками рамы. Она устанавливается таким образом, чтобы между предварительно спиленными концами поместилось колесо. Если ширина колеса — 60 мм, то между брусками необходимо оставить расстояние в 90 мм. Эти параметры помогут определить размер самой распорки. Ее концы необходимо запилить и затем прикрепить к брусьям при помощи болтов.

Для монтажа колеса понадобятся металлическая шпилька с резьбой длиной в 200 мм, 4 шайбы и 4 гайки диаметром не менее 12-14 мм. На конце брусьев необходимо высверлить отверстие под шпильку. Посередине колеса также необходимо подготовить отверстие, диаметр которого должен быть немного больше, чем у шпильки. Когда все готово, можно приступать к сборке. Шпилька продевается сквозь отверстие на одном бруске. На нее надеваются шайба, затем гайка, потом насаживаются колесо, затем еще одна гайка и шайба. После этого шпилька продевается сквозь отверстие на втором брусе. С внешних сторон брусьев колесо закрепляется шайбами и гайками. Шпилька должна быть жестко закреплена на брусках. Чтобы этого добиться, понадобятся два гаечных ключа.

Когда все детали готовы, можно приступать к сборке тачки. Короб переворачивается вверх днищем, и на нем размещается монтажная рама с колесом. Устанавливать ее нужно так, чтобы колесо не касалось короба. При помощи карандаша отмечается расположение рамы на днище короба, чтобы была возможность максимально точно установить деревянные клинья. Их толщина должна быть не менее 50 мм, ширина — 100 мм. По намеченным линиям клинья прикрепляются к днищу при помощи болтов, а затем к ним присоединяется рама с колесом. Чтобы тачку было удобно использовать, на боковых стенках короба необходимо закрепить распорки. Их длина должна быть такой, чтобы короб, установленный на них, находился параллельно земле. Благодаря этому дачная тележка будет ровно и устойчиво стоять во время погрузочно-разгрузочных работ. Для большей жесткости стоек их можно укрепить распоркой, один конец которой прикрепить к стойке, а второй — к днищу короба.

Готовая дачная тележка должна быть покрыта олифой. Это защитит древесину от порчи и продлит срок ее службы. Если же после многих лет эксплуатации тележка вышла «на пенсию», не стоит спешить ее выбрасывать. Она послужит прекрасным декором дачного участка, если использовать ее, например, как большой цветочный горшок.

Другой вариант тележки

Дачную тележку можно изготовить из металла. В результате получится универсальная модель, которую можно будет использовать на более тяжелых работах, например, во время строительства. Чтобы ее сделать, понадобятся сварочный аппарат и навыки работы с ним.

Короб тележки можно сделать из листа металла толщиной около 2 мм. К нему следует приварить раму и ручки. Что касается колеса, то выбирать его нужно, ориентируясь на нагрузку, которую будет испытывать готовый инвентарь.

Короб может быть любого размера. Чтобы точнее выполнить работу, желательно составить схему будущего изделия, на которую нанести все детали и указать их размеры. Согласно эскизу лист металла разрезается болгаркой и затем сваривается в короб. Для изготовления стоек можно использовать металлический уголок или отрезки трубы. Чтобы не утяжелять конструкцию, ручки лучше сделать из тонкостенной трубы.

Чтобы максимально удешевить работу, для изготовления короба можно использовать старую металлическую бочку. Вначале необходимо соорудить несущую раму. Для этого можно использовать любой материал, который есть на участке: трубу, профиль, квадрат. К носовой части конструкции прикрепить колесо. Противоположные концы будут играть роль ручек. Бочку следует разрезать вдоль на две части и одну зафиксировать на каркасе. Чтобы обеспечить тачке устойчивость, под несущим каркасом нужно приварить стойки в виде труб или дуг.

Самодельная тачка для матери — Сделай сам

Стоимость садового инвентаря, а также большинства других полезных товаров стремительно растет. Поэтому, чтобы помочь вам сэкономить немного денег (до 65 долларов!) На затратах на оборудование, исследователи MOTHER EARTH NEWS придумали необычную и функциональную самодельную тачку!

Как это работает

Наш грузоподъемник катится на переработанном пятигаллонном баллоне с фреоном (доступном по запросу в местном магазине холодильных установок и кондиционеров), который, в свою очередь, опирается на жесткий кабелепровод длиной 3/4 «X 22», который служит в качестве ось.Широкий след этого танкового «колеса» — один из секретов успеха этого тягача. Немногие обычные тачки могут перемещаться по ямам так же легко, как этот инструмент для самостоятельной сборки, и никакая другая одноколесная конструкция не является такой стабильной. (В конце концов, у скольких купленных в магазине спортивных тележек ширина колесных опор превышает половину ширины их грузовой платформы?)

Кроме того, наш простой в изготовлении помощник по саду уравновешивает свой груз над колесом — для облегчения подъема — в коробке, состоящей из 10 футов 1 X 12 (для пола) и восьми футов длиной 1 X 10 ( который используется для боковых досок). Треугольный дизайн этой маленькой рабочей лошадки обеспечивает раму 2 X 4 (вам понадобятся две 10-футовые длины) с дополнительной прочностью под нагрузкой. И что лучше всего, вы можете собрать тачку за пару часов менее чем за 10 долларов (или даже меньше, если вы «перерабатываете» материалы).

Так собери это

Этот двигатель может быть собран с использованием основных столярных инструментов, за некоторыми исключениями: чтобы превратить резервуар с фреоном в колесо, вы должны просверлить (используя долото для обработки металла) отверстие диаметром 3/4 дюйма на каждом конце цилиндра и затем приварите ось кабелепровода 3/4 «X 22» на место.


Кроме того, вам следует накрыть резервуар чем-нибудь мягким, чтобы он мог кататься по бетону или камням. Попробуйте натянуть на цилиндр одну или две «гильзы» старой камеры грузовика, при необходимости с небольшой смазкой из небольшого количества масла. Или нарежьте кусок протектора изношенной шины и заклепайте (или прикрутите) его к ролику.

После сборки колеса пора построить деревянную раму и грузовую платформу. Разделите одну из 2х4 на две части по 60 дюймов, чтобы сформировать ручки.Поскольку эти «рукоятки» будут располагаться под углом наружу от концов оси (для обеспечения удобного «захвата»), отверстия, которые будут фиксировать «колесо» на месте, не будут перпендикулярны деревянной поверхности. Так что поверните доски вбок и поднимите захватные концы ручек с помощью 5-дюймовых блоков. Затем вы можете просверлить квадрат к своей рабочей поверхности — в точке с центром и в трех дюймах от края доски — чтобы получить правильный угол.

Однако, когда у вас большой груз на борту, существует опасность, что давление (которое будет сосредоточено на отверстиях оси) может разделить 2 X 4.Чтобы предотвратить эту катастрофу, закрепите дерево двумя кареточными болтами, которые проходят через пару отверстий диаметром 1/4 дюйма с каждой стороны оси. Используйте большие шайбы и гайки, чтобы обеспечить максимальную поддержку для этого важного соединения. Вам также следует просверлить масло вход в каждое осевое отверстие сверху; периодическая смазка отверстий позволит кабелепроводу свободно скользить в своих деревянных «втулках».

Затем просверлите отверстие под центральный болт с квадратным подголовком 1/4 дюйма для каждого крепления ручки к ножке. Эти отверстия должны быть примерно в девяти дюймах от оси.Расстояния на обеих ручках должны быть одинаковыми, так как любая значительная разница приведет к неравномерному срезанию рамы. После того, как ручки будут готовы, наденьте каждую на соответствующую ось и закрепите поперечиной 1 «X 2» X 19 1/2 «, прибитой (примерно в одном дюйме позади колеса) к ручкам.

(Расчалка 1 «х 2» первоначально использовалась нашими исследователями просто для обеспечения жесткости во время строительства, но в конечном итоге стала неотъемлемой частью конструкции: скребком для грязи.)

Теперь возьмите другую длину 2 х 4 и отпилите две части по 34 дюйма.Они станут ногами тачки. Поскольку эти стойки крепятся болтами к внешней стороне ручек, вам придется просверлить отверстие 1/4 дюйма в точке 23 дюйма от конца каждой 34-дюймовой детали. Затем свободно скрепите вместе ножки и ручки. Поскольку оставшиеся четыре болта с квадратным подголовком еще не вставлены, угол пересечения частей рамы остается регулируемым.

От оставшегося куска 2 х 4 отрежьте еще две секции — одну 20 дюймов и одну 23 3/4 дюйма — для использования в качестве передних и задних распорок.Вставьте доску 23 3/4 дюйма между ножками и ручками сзади, пока верхний угол, образованный двумя основными компонентами, не составит 145 °. Отметьте положение и снимите скобу. Затем снова возьмите сверло и просверлите четыре отверстия, чтобы начать. стопорные болты, которые крепят эту опору (отверстие в каждой скобе должно быть 1/4 дюйма в диаметре, в то время как отверстия ручки должны быть немного меньше). Используйте те же биты для подготовки передней (20-дюймовой) стойки и ножек для Когда все ручки, ножки и распорки будут на своих местах, просверлите оставшиеся четыре отверстия для болтов с квадратным подголовком (примерно по два дюйма с каждой стороны от исходных отверстий для шарниров) и стяните раму вместе.

Теперь вы готовы установить настил и боковые панели. Сначала отпилите четыре отрезка длиной 28 дюймов от 1 X 12 и закрепите их на месте вдоль ручек и ножек. Просверлите и зенковку отверстия для шурупов № 8 X 1 1/2 дюйма (используя бит 3/32 дюйма), которые закрепит доски на месте. После того, как кровать будет прикреплена, отрежьте 1 X 10, чтобы сделать две части по 43 дюйма, удерживайте одну на месте и разметьте профиль боковой доски, который вам нужен. Затем скрепите две доски и разрежьте их как одну. Просверлите и зенковку оставшихся 24 шурупов для дерева и прикрепите стороны к сборке.

Наконец, вытащите свой самый мерзкий напильник для рашпиля и опустите рукоятку вниз, пока ваши рукавицы не получат удобную пригоршню древесины. Добавьте слой краски, и все готово.

Подбросьте груз, который оставил бы ваш обычный носитель брюхом и сломался, и покрутите его. MOTHER EARTH NEWS думает, что вы будете поражены тем, сколько вы можете вытащить без единого стона ни от себя, ни от тачки.




Первоначально опубликовано: июль / август 1979 г.

Как сделать деревенскую тачку своими руками

Сборка боковых и передних сторон тачки

Вся сборка сделана из 1 × 4, 1 × 3, 2 × 2 и лома 2 × 8.Сьюзан начала с того, что сделала стороны шириной 22 дюйма с приклеенными к ним клепками 1 × 3 и прибитыми к ним гвоздями для поддержки. Передняя рейка находится на расстоянии 4,5 дюйма от края, а задняя рейка — на расстоянии 3,5 дюйма от края.

Она сделала фасад аналогичным образом из досок длиной 14 дюймов и шестов по 2 дюйма с каждой стороны.

Изготовление низа и добавление деталей к сторонам

Дно было сделано из 4 частей 1 × 4 длиной 19,75 ″ каждая. Сьюзен использовала приспособление для отверстий в карманах, чтобы просверлить отверстия в деталях, чтобы соединить их, и отверстия на концах, чтобы прикрепить переднюю и заднюю планки. Винты с карманом 1-1 / 4 дюйма использовались для соединения нижних частей вместе.

Перед сборкой бортов до низа она хотела придать тачке несколько деталей. Она сделала небольшой конус по бокам, но провела линию от верхнего переднего угла сторон до 1 дюйма от нижнего переднего угла. Затем она разрезала леску моей ленточной пилой и проделала потрясающую работу с пропилом. Если у вас нет ленточной пилы, воспользуйтесь лобзиком.

Затем Сьюзен округлила верхние задние углы с каждой стороны.Она использовала большой круг из контейнера, чтобы разметить кривую и вырезать ее лобзиком.

Сборка кузова деревенской тачки своими руками

Далее Сьюзен прикрепила боковые стороны и переднюю часть к днищу, чтобы сформировать кузов тачки. Она вырезала 9 ″ клеевой блок для передних углов из обрезка лома 1 × 1 и использовала гвозди и клей, чтобы прикрепить стороны к передней части.

Прибив и склеив боковые и переднюю стороны вместе, она перевернула узел и прикрепила нижнюю часть к передней и боковым сторонам винтами с карманом 1-1 / 4 дюйма.Она также вырезала и добавила заднюю планку из куска 14 ″ 1 × 4.

Изготовление колеса для тачки в деревенском стиле

После того, как тело было сделано, Сьюзен сделала колесо из куска лома 2 × 8. Она использовала циркуль, чтобы нарисовать круг диаметром 7 дюймов, затем вырезала его лобзиком и отшлифовала на колеблющейся шлифовальной машине.

Как только колесо достигло нужного размера, она просверлила отверстие диаметром 1/2 дюйма в центре колеса, чтобы позже установить ось.

Окрашивание и окончательная сборка

Перед окончательной сборкой нанесла на кузов темное пятно.Она также сократила ручки тачки в деревенском стиле до 40 дюймов и ножки до 8 дюймов с 2 × 2, а затем также покрыла их пятнами. После того, как пятно высохло, мы нанесли наружный полиэтилен на все.

Чтобы прикрепить колесо, Сьюзен отрезала кусок диаметром 4 дюйма из дюбеля 1/2 дюйма. Она просверлила отверстия 1/2 дюйма глубиной 3/4 дюйма на внутренней стороне переднего конца ручек под углом, чтобы колесо было прямым.

Затем она перевернула тело и выровняла ручки и ножки так, как ей хотелось.Обратите внимание на то, что ножки вставлены встык в угол нижней части. Сначала она прикрепила ножки к ручкам с помощью 2,5-дюймовых винтов, затем прикрепила ручки к нижней части корпуса 2-дюймовыми винтами. Размеры указаны ниже для справки.

Вот и все! Она проделала такую ​​потрясающую работу, и нам очень нравится, как все получилось.

Прежде чем я покажу другие проекты, не забудьте:

Постройте самодельную деревенскую тачку ‹Build Basic


Универсальность этой простой самодельной деревенской тачки делает ее идеальным проектом для выходных! С готовым ящиком и несколькими кусками пиломатериалов этот проект представляет собой легко скручиваемую сборку.

ПРИМЕЧАНИЕ. Этот проект является частью серии The Home Depot Workshop, где более 20 блоггерам предлагается настроить проект, разработанный The Home Depot. Чтобы увидеть все творческие идеи и узнать больше о занятиях в местной мастерской Home Depot, нажмите ЗДЕСЬ.

СОВЕТ: Щелкните изображение выше, чтобы увидеть бесплатные планы здания. Щелкните вкладки ниже, чтобы просмотреть инструменты, материалы и список вырезов.

ПРИМЕЧАНИЕ. Это руководство может содержать партнерские ссылки. Чтобы увидеть нашу полную политику раскрытия информации, нажмите ЗДЕСЬ


Стоимость: 20 $
Время: 1 час
Сложность: Легко.Детали легко разрезать по размеру, а затем прикрепить к готовой обрешетке саморезами.


Примечание: этот список может содержать партнерские ссылки

(1) Готовый деревянный ящик
(3) 2 x 2 x 36 дюймов, обработанные давлением деревянные балясины с квадратным концом
(1) Деревянный дюбель ½ «x 36»
(1) Доска 2 x 8 x 8 футов (я использовал два куска лома 1 x 8 x 8 дюймов, зажатые вместе, чтобы сэкономить деньги)
(6) Шурупы по дереву 2½ дюйма
(2) 1 ″ шурупы для дерева


Ручки балясин 2 x 2 — 2 по 36 дюймов
Ножки балясин 2 x 2 — 2 по 8 дюймов
½ ”Дюбель Axel — 1 @ 3¾ дюйма
Колесо 2 x 2 — 1 при разрезании по кругу 7 дюймов

ступеней

1.
Отрежьте ручки и ножки

Отмерьте и отметьте 8-дюймовую секцию на балясине 2 x 2. Используя торцовочную пилу или циркулярную пилу, вырежьте секцию, чтобы создать ножку, а затем повторите, чтобы создать вторую ножку. Убедитесь, что две оставшиеся ручки балясин 2 x 2 имеют равную длину 36 дюймов, а затем отложите их в сторону.

2. Обрежьте ось колеса

Отмерьте и отметьте участок диаметром 3¾ дюйма на ½-дюймовом дюбеле. Используя торцовочную или циркулярную пилу, вырежьте секцию, чтобы создать ось колеса.

3. Отметьте колесо

На доске 2 x 8 отметьте 7-дюймовый круг с помощью гвоздя и веревки или циркуля, как показано. Примечание. Чтобы сэкономить на материалах, я зажал вместе два 8-дюймовых куска доски 1 x 8 с помощью клея, что равняется той же толщине, что и доска 2 x 8.

СОВЕТ. У вас нет компаса? Используйте мой трюк из шага 3 ЭТОГО УРОКА, чтобы создать простой инструмент для рисования кругов, используя палочку и гвоздь.

4. Отрежьте колесо

Плотно прижмите доску (и) к рабочей поверхности так, чтобы часть круга выступала за край.Используя лобзик, вырежьте часть круга перед регулировкой зажима и доски, а затем продолжайте движение по кругу.

5. Просверлите осевое отверстие в колесе

Чтобы сделать отверстие под ось дюбеля ½ дюйма, просверлите отверстие в центре колеса, используя дрель / отвертку, оснащенную сверлом ½ дюйма. (Примечание: для этого шага я использовал лопастную коронку ½ дюйма, но и то, и другое подойдет.)

6. Просверлите отверстие под оси в рукоятках

Сделайте отметку 1¼ дюйма на конце каждой ручки длиной 36 дюймов.Поместите кончик сверла на отметку — по центру ширины ручки — и затем наклоните сверло примерно на 5 градусов к концу ручки, как показано. Просверлите отверстие диаметром ½ дюйма в рукоятке. Повторите эти действия, чтобы просверлить отверстие под углом во второй рукоятке.

7. Вставьте Axel

Вставьте ½-дюймовый дюбель Axel через ручки и колесо. Убедитесь, что ручки расположены так, что аксель вынуждает длинный конец ручек выдвигаться наружу к концу, противоположному колесу.

8. Установите основание тачки

Поместите собранные ручки и колесо на нижнюю часть ящика. Отцентрируйте сборку, а затем сдвиньте ее вперед до тех пор, пока ручка с колесом не будет выступать над ящиком на шесть дюймов.

9. Присоедините ручки к ящику

Используя дрель / отвертку, вбейте 2 ½-дюймовые шурупы для дерева через каждую ручку и в край ящика рядом со стороной колеса в сборе.

10. Завершите прикрепление ручек к ящику

Используя дрель / отвертку, проденьте 2½-дюймовый шуруп для дерева через каждую ручку и в край ящика рядом с оставшимся концом узла, как показано.

11. Добавьте ножки

Расположите ножки длиной 8 дюймов вертикально напротив внешнего края каждой ручки, на ¾ дюйма от края ящика. Ввинтите 2 ½-дюймовые шурупы для дерева через каждую ножку в примыкающую к ней ручку.Переверните сборку вертикально, а затем вбейте 1-дюймовый шуруп для дерева через основание ящика и в верхний конец каждой ножки, чтобы закрепить детали на месте.


ЕЩЕ ПЛАНЫ СТРОИТЕЛЬСТВА


Детская тачка «сделай сам» — Хайме Костильо

Подарите этим детям садоводческую тачку с самого раннего возраста с помощью этой игрушечной детской тачки, сделанной своими руками. Идеальная детская мини-тачка позволяет им представить все, что связано с садоводством как на открытом воздухе, так и в помещении.

Учебник по сборке детской тачки своими руками. Идеальный маленький размер для детей, которые могут играть в саду или во дворе, собирая листья, цветы, грязь и многое другое.

Мы с Аной Уайт снова вернулись с очередным рождественским подарком ручной сборки. Сегодня мы делимся этой детской тачкой для тех любителей сада, которые есть в вашем списке. А если вам нужны другие идеи для подарков, у нас есть праздничные проекты на 7 лет.

PS — Эта детская тачка не обязательно должна быть только для детей.Его миниатюрный размер делает его идеальным для праздничного декора!

Как мило будет это под елкой в ​​этом году?

Характеристики:

  • ковш для глубокого хранения
  • прочные ножки для устойчивости
  • катящееся колесо

Детская тачка не была бы тачкой без колеса. Чтобы сделать колесо полностью работоспособным, нужно использовать правильное оборудование и слегка надрезать деревянный корпус с обеих сторон колеса.

Если вы присмотритесь, вы можете увидеть собачьи ушки на длинном внутреннем углу каждой боковой доски. Это позволяет колесу свободно катиться, не траясь о дерево. Также я использовал соединительный болт и гайку 2 3/8 ″, установленные под углом 10 градусов. Когда вы предварительно просверливаете отверстие под оборудование, просверлите его под углом.

Поскольку вы хотите, чтобы он был удобен для детей, возможно, подумайте о закруглении концов ручек. Я их очень хорошо отшлифовал, но вы можете полностью закруглить концы, чтобы придать им более трубчатый вид.

Столько места внутри для всех садовых инструментов, листьев, грязи, цветов и многого другого! Чтобы сделать свою собственную детскую тачку, посетите сайт Аны, чтобы узнать о планах.

Ниже вы найдете процесс сборки с фотографиями и заметками. Пожалуйста, прочтите, прежде чем начинать тачку.

Начните с планов Аны и сначала отрежьте части ковша тачки.

Соберите ведро, используя столярный клей и потайные шурупы 1 1/4 ″ для дерева.В качестве основы я использовал шурупы для дерева 3/4 дюйма. Я всегда предполагаю, что дети будут пытаться сломать вещи, поэтому, хотя вы можете построить это с помощью гвоздей, я думаю, что использование шурупов делает игрушку более жесткой.

Собрать колесную нишу / ручки согласно чертежам.

Наконец, прикрепите колесную арку к ящику для ведра с помощью клея для дерева и шурупов 3/4 ″ изнутри ведра. Отшлифуйте все очень гладко и по желанию.

Спасибо, что присоединились ко мне для этого проекта детской тачки.Пожалуйста, оставьте любые вопросы в комментариях ниже и обязательно подпишитесь на меня в социальных сетях, чтобы узнать, какие инструменты и идеи для проекта:

Instagram / Pinterest / Facebook / Youtube / Twitter

МАГАЗИН ЭТОГО ПРОЕКТА:

Включите JavaScript для просмотра содержимого

Создайте тачку за 8 шагов

Тачка — один из тех предметов, без которых не может обойтись большинство садов.Вы можете купить их во многих вариантах и ​​по разным ценам, но если вы создадите их самостоятельно, вы сможете получить именно то, что вам нужно, по непревзойденной цене.

Шаг 1 — Колесо

Рассмотрите возможность покупки колеса тачки или утилизации одного из старого оборудования. Подойдет небольшое велосипедное колесо.

Шаг 2 — Перевозчик

Размер корпуса деревянной тачки зависит от того, какой грузоподъемности вам нужно. Вместимость также будет определять, насколько прочными должны быть бревна.

Шаг 3 — Сборка простого носителя

Ниже приведены инструкции по сборке кузова на колесах.

Шаг 4 — Постройте каркас
