Дизайн крыши фото: крыши частных домов на фото

Крыша и кровля

Очень важно различать слова «кровля» и «крыша». Крыша — состоит из стропилы, кровельного покрытия, изоляционных деталей, ограждает дом сверху. Стропила — балка, которая создаёт уклон, несущая система скатной крыши.

Кровля — это верхняя оболочка крыши, которая делается из различных строительных материалов. Именно от крыши зависит надёжность и практичность эксплуатации дома.

Требования к системе

Для эффективного монтирования стропильной системы нужно действовать согласно определённых норм, без которых строение не будет практичным.

Особое внимание стоит обратить на прочность системы, которая должна выдержать полную нагрузку. Для проверки стропильной системы на прочность нужно провести ориентировочный расчёт.

Вторым условием является жёсткость. Система крыши здания не должна сильно прогибаться. Стропильная система не должна иметь большой вес, нагрузка на фундамент и стены должны быть минимальной. В качестве базового материла чаще всего выбирают древесину так, как она сравнительно легче с другими материалами и достаточно прочная.

Так же важной особенностью является выбор материала для кровли, который не должен быть тяжёлым. Сейчас всё реже выбирают черепицу, которую изготавливают из керамики. Под данный материал все элементы строения дома должны быть хорошо усилены.

Деревянную конструкцию делают только из качественного сырья. Для изготовления базовых элементов используют дерево 1 или 2 сорта. Хвойную древесину чаще всего используют для монтажа скатных крыш. Данный вид дерева содержит смолу, поэтому меньше гниёт.

Обязательно использовать антисептические средство перед стартом работ. Это поможет избежать различных неприятностей. Чаще всего закупают древесину в северных областях. Именно такая древесина считается самой лучшей.

Элементы стропильной системы крыши

Конструкция стропильной системы состоит из различных элементов. Основными составляющими крыши есть: скаты, карниз и конёк. Верхним элементом крыши является конек. Свес (карниз)- это нижний элемент, а скат — находится между карнизом и коньком. Так же к стропильной системы относят несущие элементы.

К несущим элементам стропильной системы относят:

Мауэрлат — является основой для крепления стропил, он укладывается по периметру стен. Он укладывается для того, чтобы нагрузка была равномерной. Для изготовления мауэрлата берётся брус 20см*20 см или 15 см*15см (для небольших конструкций).

Наклонные балки, с помощью которых передаётся нагрузка от крыши, ветра и снега на конструкцию мауэрлата – это стропильные ноги. Их чаще всего монтируют от конька до карниза.

Балка, на которую опираются детали крыши- это прогон. На диаметр прогона влияет его пролёт, чаще всего берётся 20*20 см.

Также в состав стропильной системы деревянной крыши входят: подкосы, стойки и затяжки. Их основная функция — уменьшение тяжести на базовые элементы.

Элементом стропильной системы так же является ферма. В состав данной конструкции входят: затяжки, стропилы, стойки, подкосы. Ферма строится в форме треугольника, благодаря чему имеет хорошую устойчивость.

Узлы соединения стропильной системы бывают таких категорий: узел соединения мауэрлата и ног, узел соединения элементов деревянной фермы и ног.

Способ соединения мауэрлата и стропил есть скользящий и жёсткий.

Не всегда можно применять жёсткие углы, потому что от влияния окружающей среды деревянные элементы подвергается деформации и применять жесткую сцепку наслонных систем не всегда является уместным.Для постройки наслонных стропил используют систему скользящих углов.

Наличие чертежа стропильной системы, где указаны все элементы конструкции, эффективно поможет в работе над системой.

Чертёж представлен ниже.

Формы крыш

Кровля на скатных крышах бывает таких форм:

• односкатные;
• двухскатные;
• вальмовые;
• ломаные.

При стропильной системе односкатной крыши изготовляется самая простая конструкция, её уклон составляет 14-26 градусов, тут наслонные стропилы опираются на несущие стены.

Крыша в двускатной стропильной системе должна быть с уклоном ската до 60 градусов.

Крыша при стропильной системе вальмовой кровли так же должна находиться под наклоном до 60 градусов. Данный тип крыши более сложный при монтаже, но стоимость будет гораздо ниже так, как фронтовые стены отсутствуют. Для монтажа вальмовой кровли используют стропильные фермы или наслонные стропила.

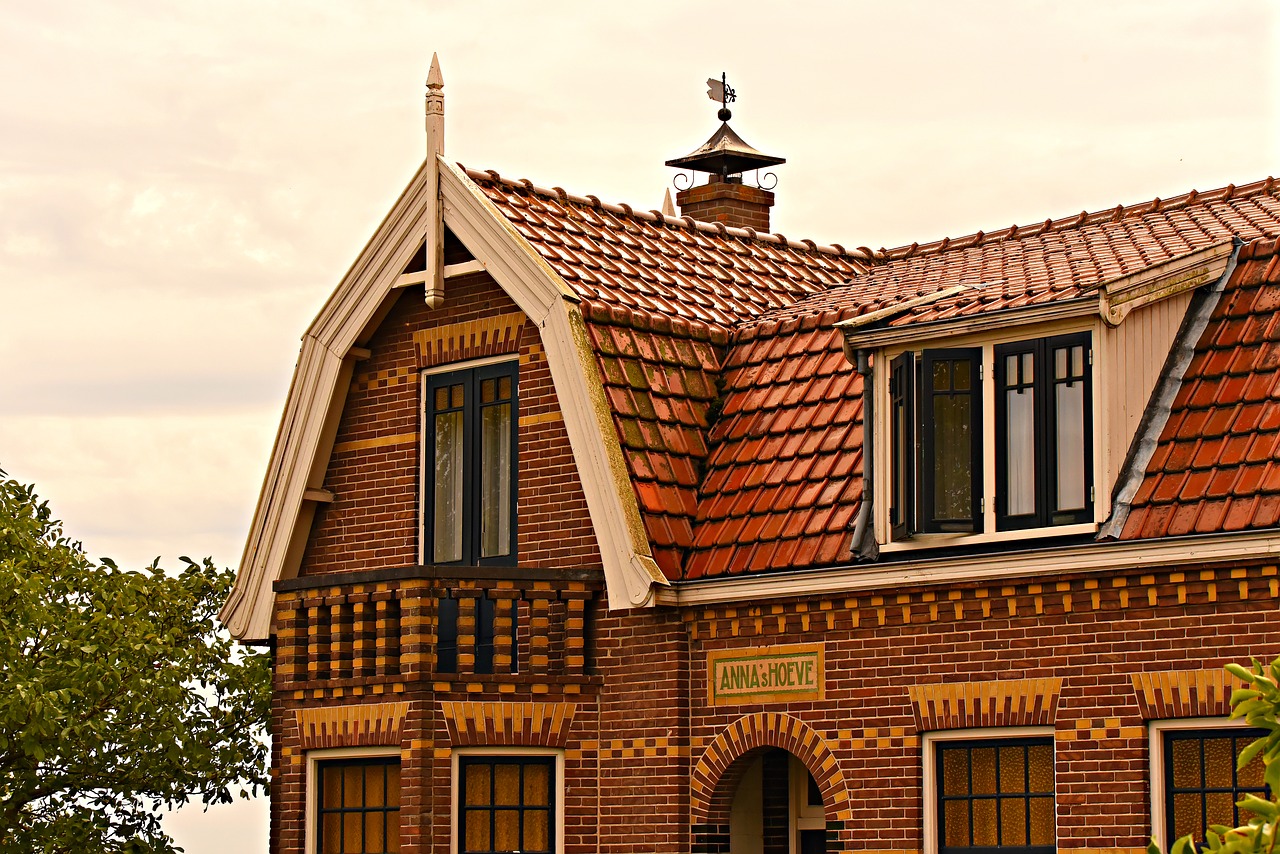

При мансардной(ломаной) формы крыши пролёт делают 10м, а нижняя площадь крыши расположена под наклоном 60 градусов, благодаря этому можно увеличить размер мансарды. Пролёт между наружными стенами по рекомендации делают не больше 10 м.

Различия между формами крыш показаны на фото стропильных систем в галерее в конце статьи.

Для конструкции мансардных крыш чаще всего используют соединения деталей. Главные функции, которые выполняют соединения деталей:

• обеспечение передачи нагрузки в нужном направлении
• выдерживают физические нагрузки
• обеспечении гарантии эксплуатации

На данный момент используют для соединения элементов в стропильной конструкции такие строительные материалы: шпильки, металлические накладки, болты, саморезы.

Для крепления деталей, которые изготовлены из сырого дерева чаще всего используют шпильки или болты.

Вентиляционная система крыши

Из тёплого помещения на чердак очень часто проходят потоки водяного пара, который создаёт конденсат на покрытиях кровли. От конденсата страдают деревянные детали и утеплитель.

Вентиляцию делают для устранения влаги в стропильной системе и на чердаке.

Водяной пар, который попадает на чердак должен без препятствий выходит через окна и особенные отверстия, которые делают в коньке крыше.

В домах, где используют плоские крыши и мансарды должно быть пространство с вентиляцией.

Укладка кровельного покрытия крыши

Скатные крыши покрывают жёсткими (асбоцементный лист, полимерная или керамическая черепица, профнастил и т.д.) или мягкими материалами (битумная черепица). Чаще всего жёсткие материалы монтируют на деревянный каркас.

Жесткие листы кровельного покрытия чаще всего укладывают на обрешетку из деревянных брусков

При монтаже каждой стропильной системы собственноручно обязательно нужно крепко монтировать все узлы и соединения. Важно изготовить не только правильный каркас, но и практично выбрать материал для кровли. Крыша-это самая главная защита дома от различного ненастья.

Фото стропильной системы

Пост опубликован: 29.11

Крыша из металлочерепицы — 75 фото идей использования для кровли

Крыша дома исполняет очень важную миссию. Она защищает от непогоды, сохраняет тепло и является украшением верхушки дома. Для выполнения всех этих функций необходимо соблюдать правила её обустройства в целом и для каждого элемента, так как в этом деле существует множество нюансов и особенностей монтажа. Попробуем разобраться в этом вопросе.

Кровля дома может быть теплая и холодная. Это довольно разные типы утепления кровельной части в плане её монтажа.

Как покрыть крышу металлочерепицей? Чтобы разобраться в этом, нужно разобрать нюансы каждого в отдельности, а после их общих элементов.

Теплая кровля

Этот вариант кровли подразумевает утепление её скатов, в результате чего чердак можно использовать, как жилую комнату, иначе говоря, мансарду.

Для воплощения этой идеи в жизнь нужно выполнить несколько операций, чтобы получить полноценную кровельную часть дома. Давайте детально рассмотрим, из чего состоит крыша.

Защита от воды

Без образования конденсата не обошлось и здесь. Место его образования – изнанка металлочерепицы. Для защиты утеплителя от капель и намокания, необходимо предусмотреть устройство гидроизоляции.

В этом случае стоит отдать предпочтение мембранам, а не пленкам, потому что первые пропускают частицы пара. В итоге влага не собирается, проходя наружу.

Мембраны, обладая такой супердиффузией, отлично справляются со своей миссией и не занимают лишнее пространство, так как их укладка производится прямо на утеплитель, без зазоров.

Вначале производим изоляцию места стыковки двух скатов, так называемой ендовы. Рулонную мембрану укладываем на всю длину от верха. Места стыкования и примыкания проклеиваем специальной строительной лентой.

Снизу вверх рулоны мембраны укладываем горизонтально. Соединение делаем внахлест около 15 см. Не допускайте провисания.

Устройство утепления и изоляции пара

После укладки мембраны гидроизоляции, внутри укладываем утеплительный материал. В основном, для этого применяют базальтовую вату, но возможно применение и прочих материалов для утепления.

Вата укладывается между стропил. Если устраивается многослойное утепление, то швы первого ряда достаточно перекрыть ватой следующего ряда. В противном случае, первые холода вы почувствуете сразу.

Утеплитель сверху покрывают мембраной для изоляции пара, для устранения аккумуляции испарения на утеплителе.

Холодная кровля

Её отличие в том, что скаты крыши не предполагают утепления, утепляется только нижний чердачный ярус. Следовательно, тепло сохраняется внутри жилища, а сам чердак наполнен свежим воздухом.

Для сохранности утеплителя от переувлажнения можно использовать мембраны или пленку. Пленка, в отличие от мембраны, может провисать вниз до 20 мм, давая стечь конденсату.

Гидроизоляция укладывается также горизонтально и внахлест.

Устройство обрешетки

Значимым элементом устройства крыши является обрешетка. Для её устройства используют бруски (50х50 мм) и обрезные доски (32х100 и 50х100 мм). Снизу кровельного ската приколачивается пара досок (50х100 мм).

Сверху гидроизоляционного материала прибивается контробрешетка, состоящая из брусов (50х50 мм), которые набиваются вдоль стропил сверху вниз.

Далее на контробрешетку с заданными промежутками, в горизонтальном виде, прикручиваются обрешеточные доски. Размерность промежутков зависит от используемого кровельного покрытия.

Обрешетка под конек, под ендову и торцы крыши

Верхушка дома обязана быть прочной, поэтому стоит укрепить её при помощи двух досок, прибив их на каждую планку конька.

Торцы можно укрепить, прибив доски размером больше основной обрешетки, на всю высоту используемого металлочерепичного покрытия.

В области расположения ендовы устраивают цельную обрешетку.

Устройство ограждения

Главная его характеристика — прочность. Устраивают его над свесом карниза. Обрешетку делают однообразной с добавлением досок и устройством цельного основания.

Детали кровли

К обустроенной обрешетке фиксируются все детали кровли: планка карниза, держатели и желоб. Вначале крепят фиксаторы желоба. Потом желоб, по которому предполагается сток воды.

В последнюю очередь устраивают планку карниза, которая фиксируется к обрешетке саморезами, чтобы крайняя часть желоба не выходила за её пределы.

Ендова

В зависимости от формы кровли определяют количественное значение ендовы. Нижнюю закрепляют к обрешетке, находящейся под крышей, а верхнюю — над крышей.

Стык нижней ендовы делают внахлест от 10 до 15 см и не менее.

Узлы примыкания

Такие элементы нужны для соединения стык в стык крыши с трубами и несущими стенами. Они также имеют планки сверху и снизу.

Сооружают фартук с использованием нижних планок и подсоединяют к нему галстук, предназначенный для отвода воды. Завершают процесс креплением покрытия кровли и монтажом планок сверху.

Кровля крыши металлочерепицей

Предназначенный для цельного покрытия ската лист металлочерепицы монтируют от конька. Проверяем укладку первого листа по отношению к торцу и карнизу.

Производим монтаж металлочерепицы с наиболее удобной для вас стороны и обязательным нахлестом.

При этом не забывайте проверять параллельность укладки каждых трех листов карнизу. В нахлёст сбоку вкручивают саморезы, не захватывая обрешетку.

Если скат длиннее размера металлочерепицы для крыши, то необходимо произвести их стыковку по длине и сравнять торцы первых четырех. После чего закрепить саморезами.

Кроем крышу металлочерепицей способом крепления листов в изогнутую часть, прилегающую к обрешетке.

Последние элементы кровли

Планки торцовые. Они закрепляются с торца саморезами на расстоянии 0,50-0,60 м и нахлестом 5 см.

Планки коньковые. Закругленной или плоской формы. Первые дополнительно закрепляются с торцевой части заглушками, простыми или конусными при помощи заклепок или саморезов.

Но вначале следует уложить уплотнитель. Для крепления планок применяют саморезы для коньков.

Выход вентиляции, канализации и прочее

Облегчить монтаж воздухоподающих, антенных и других приспособлений помогут такие узлы:

Выход вентиляции. Каждый стропильный пролет должен иметь выход вентиляции, чтобы осуществлялся достаточный воздухообмен. Если чердак не утепленный, выход делается один на 60 кв. м. кровли.

Выход канализации. Он соединяется со стояком, который делается из трубы-гофре. Вырезают в кровельном покрытии отверстие. Устраивают гидроизоляцию, герметизацию и уплотнитель. Затем в проходную часть вставляют канализационный выход и закрепляют саморезами.

Выход антенн и различных коммуникаций. В качестве их герметиков с кровлей применяют выход для антенн. Обрезают верх и уменьшают размерность на 20% от диаметра трубы прохода и натягивают на трубу. Герметизируют силиконом и прикручивают саморезами.

Устройства в целях безопасности

Лестничные приспособления. Надежность их главный козырь. По ним взбираются вверх на крышу. Они бывают кровельными и стеновыми, которые обычно крепятся кронштейнами и шурупами.

Ограждение. Является элементом техники безопасности при кровельных работах. Прикрепляются к обрешетке через нижний изгиб.

Мостик перехода. Необходим для безопасности работ на высоте. Закрепляют аналогично ограждению, но без крепления к обрешетке.

Барьеры для задержания снега. Устанавливаются по периметру кровли над карнизом, сделаны из металла и имеют трубчатую конструкцию.

Крыша из металлочерепицы и схема кровли со всеми узлами предоставлены на фото.
