Автономное водоснабжение дома: Автономное водоснабжение | Статьи про водоснабжение

Опубликовано

Содержание

Варианты автономного водоснабжения частного дома

Автономное водоснабжение частного домовладения дает возможность использовать чистую воду из артезианского источника. При этом нет прямой зависимости от центрального отопления. Домовладелец самостоятельно определяет нормы расхода энергии и воды, что позволяет более рачительно тратить недешевые ресурсы. Давайте разберем варианты реализации такой водопроводной системы.

Содержание

Источник для водоснабжения

Чтобы вода постоянно поступала из-под земли, необходимо правильно оборудовать источник, это может быть:

  1. Родник.
  2. Колодец.
  3. Скважина.

Скважина

Скважина представляет собой просверленный шурф, которые дает возможность «доставать» воду из подземных пластов. Идеальный источник для систем автономного водоснабжения частного дома.

Чтобы процесс происходил без особых усилий, существует насосное оборудование, оно может быть самой разной мощности.

Для нормальной работы требуются такие элементы:

  1. Техника, которая позволяет поднимать воду, при этом часто используются различные автоматические приспособления.
  2. Большие емкости, где вода накапливается и отстаивается.
  3. Трубопровод, по которому вода перемещается.
  4. Запорная арматура.
  5. Регулирующие приспособления.

Колодец

Колодец – это один из источников автономного водоснабжения дома, который может служить для поступления воды. Глубина его может быть разной, на качество воды влияет экологическая ситуация,

Многое зависит от местности, где располагается дом. Не должно быть поблизости:

  • вредных производств;
  • очистных сооружений;
  • канализационных стоков;
  • нефтяных скважин.

Родник

Родники с кристально чистой водой можно встретить только в лесистой местности возле рек или озер. Встречаются не так часто родники с ключевой водой, которые могут обеспечить непрерывное поступление воды в течение длительного периода времени.

Найти водоносный слой – это задача не из простых. Такую работу могут выполнить специалисты с большим практическим опытом работы. Требуется уметь учитывать глубину залегания водоносных слоев, как они питаются, какой имеют ресурс.

Всего водяные ресурсы дифференцируются на три вида:

  • верховодные пласты;
  • грунтовые воды;
  • артезианские скважины.

Первый тип залегает на глубине до 9 метров, он подпитывается из атмосферных осадков, которые попадают в подземные «карманы» и затем аккумулируются в водоносных слоях.

Недостаток такого слоя заключается в том, что он зависит от климатических условий.

Вода из верхних пластов не совсем чистая, часто она имеет переизбыток вредных микроорганизмов. Подобную воду обычно используют для полива.

Грунтовые воды залегают на глубине до 50 метров, вода эта хорошая, проходя через различные пласты, она эффективно очищается. Лучшим источником воды считается артезианская скважина, ее глубина может достигать 260 метров, подобный источник имеет много достоинств. Выгоды от использования такого источника:

  1. Вода есть в любое время года.
  2. Скважина может функционировать десятки лет.
  3. Сохраняется качество и постоянный температурный режим.
  4. Отсутствуют болезнетворные микроорганизмы.

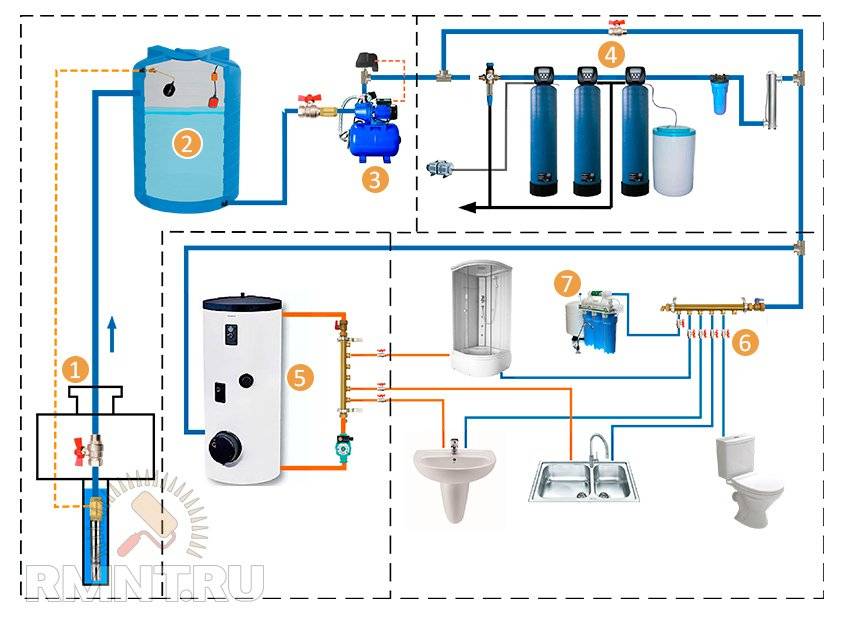

Схема монтажа

Для автономной подачи водоснабжения из земли потребуется следующая схема:

  1. Выкопать колодец или пробурить скважину.
  2. Поставить кессон или ревизионный колодец.
  3. Установить насос.
  4. Инсталлировать автоматический блок, который позволит контролировать подачу воды.
  5. Поставить фильтры очистки в скважину.
  6. Провести трубы.
  7. Снабдить систему накопительной емкостью и водяным аккумулятором.
  8. Подсоединить бытовые приборы.

Как установить

Чтобы сделать современную водопроводную сеть, потребуются инструменты и материалы:

  1. Трубы для устройства скважины.
  2. Профили и уголки для обустройства и прокладки трубопровода.
  3. Фиксирующие элементы.
  4. Запорные приспособления.
  5. Песок, щебень, цемент.

Одна из важных деталей в устройстве скважины – это обсадная колонна. Это приспособление позволяет обустроить устье скважины, предотвратить засыпание грунта.

Саму магистраль конструируют из труб, которые могут быть металлические или ПВХ. Рабочее давление обычно не превышает 0,65 МПа. Выбирается материал по таким критериям:

  • пожелания заказчика;
  • экономические выкладки;
  • особенностей объекта.

Все фиксирующие элементы делаются из различных сплавов, также последнее время фитинги стали изготавливать из прочного ПВХ. Запорные блоки позволяют эффективно регулировать скорость движения потока и его напор. Для запорных приспособлений лучшим материалом является чугун, он способен выдерживать большие нагрузки, не подвержен влиянию коррозии. Для таких блоков нередко используют сталь и цветные сплавы. Если размер труб больше 50 мм, монтируют дополнительно краны:

  1. Пробковые.
  2. Шаровые.

На трубы большого диаметра ставятся чугунные и стальные задвижки. При создании системы потребуется сделать технический колодец, чтобы была возможность проводить профилактический ремонт. Нужны будут:

  • кирпичи;
  • цемент;
  • песок.

Наиболее эффективный материал для монтажа обсадных труб – это тампонажный цемент

Трубы пролегать должны ниже уровня промерзания, в разных местностях он может значительно варьироваться. «Подушку» для труб делают из песка и щебня. Также необходимо, чтобы присутствовал угол наклона, иногда вода должна поступать самотеком, иногда это бывает необходимо. Последние годы чаще всего используют пластиковые трубы, материал этот по прочности не уступает металлу и не подвержен коррозии. Стоимость труб невысокая, использовать их выгодно.

Чтобы монтировать трубы, потребуется инструмент:

  1. Молоток.
  2. Болгарка.
  3. Сварочный аппарат.
  4. Приспособление для создания резьбы.
  5. Разборные ключи.
  6. Проволока.
  7. Уровень.
  8. Пассатижи, кусачки.
  9. И др.

Очистка воды

Процесс монтажа автономного водоснабжения в частном доме происходит с соблюдением последовательности. Вода проходит этапы:

  1. Забор из скважины или колодца.
  2. Проходит через механический фильтр, который задерживает крупные фрагменты.
  3. Обратный клапан не позволяет возрождаться жидкости, если насос отключился.

Фильтры грубой очистки предотвращают от попадания в систему механических частиц, которые могут повредить оборудование. Далее вода проходит через фильтры тонкой очистки, которые впитывают вредные примеси. В фильтрах тонкой очистки используются чаще всего:

  1. Кварцевый песок;
  2. Серебро;
  3. Активированный уголь.

Системы водоснабжения принципиально не отличаются друг от друга, варьироваться может только мощность.

 Как и куда ставить насос

Насосное оборудование для автономного водоснабжения дома может размещаться в отдельной технической комнате, если оно имеет большую мощность. Небольшие агрегаты можно монтировать в кессоне.

Для нормальной работы насосного агрегата потребуются:

  1. Устройство по перекачке воды.
  2. Герметичная емкость.
  3. Измеритель давления.
  4. Краны.
  5. Бытовая сантехника

Насосы дифференцируются на два больших типа:

  1. Погружные.
  2. Поверхностные.

По методу работы нагревательного приспособления, насосы могут быть:

  • винтовыми
  • центробежными;
  • вибрационными.

Для того, чтобы система нормально функционировала, она должна снабжаться такими техническими узлами:

  1. Измерительными приборами.
  2. Емкостью расширительной или накопительной;

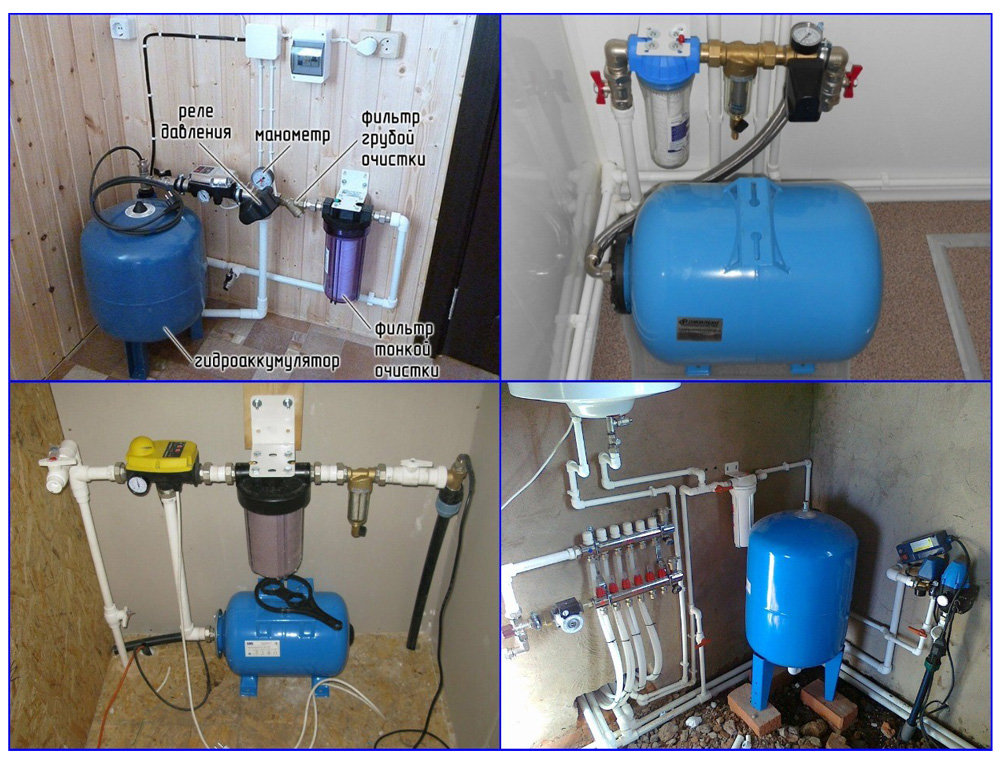

Если приобретать в магазине насосную станцию, то все вышеперечисленные элементы уже присутствуют, они входят в комплект. Для того чтобы правильно поставить насосное оборудование для автономного водоснабжения, следует определиться: какой будет емкость. Всего существует две системы: с расширительной и накопительной емкостью. Простой вариант забора воды – это применение погружных или поверхностных агрегатов. При этом не используются никакие емкости. Недостаток такой системы заключается в том, что возможны перебои с поступлением воды, а также «скачков» давления. Чтобы стабилизировать поступление воды, используют обычно гидроаккумулятор. Состоит прибор из элементов:

  1. Корпус (металл или прочный ПВХ).
  2. Мембрана (демпферная резина).
  3. Реле давления.

Последний элемент управляет работой самого оборудования, что позволяет действенно управлять напором воды в контуре. Реле дает возможность срабатывать автоматике, если напор падает ниже допустимой отметки.

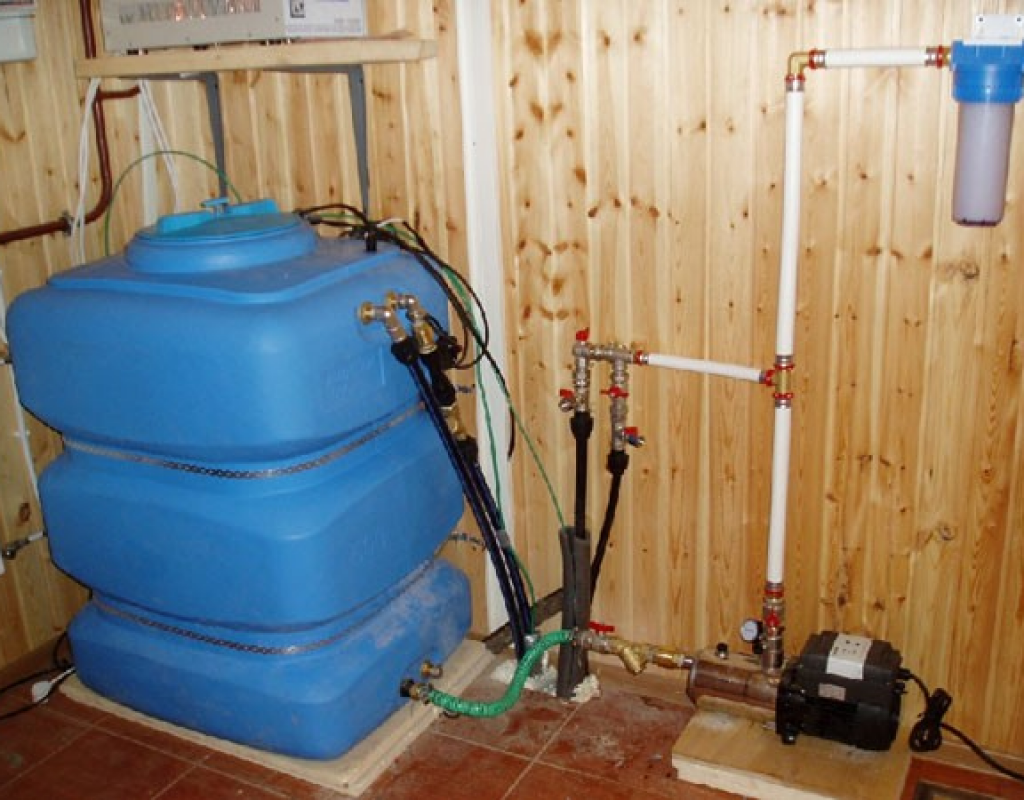

Накопительная емкость – это рациональное решение проблемы постоянного притока воды при организации автономного водоснабжения. Обычно такой блок помещают в верхней точке трубопровода, накрывают крышкой. Камера имеет поплавок и повышающий насос.

Параметры насоса зависят от количества проживающих в доме людей. Необходимы данные:

  1. Какова глубина скважины.
  2. Диаметр ствола.
  3. Уровни воды в источнике (динамический и статический).
  4. Сколько метров от выхода воды до здания.
  5. Сколько этажей в домовладении.

Обычно диаметр скважины не превышает 10 см. Верхний предел находится, если перемножить число этажей, обычно давление варьируется в пределах от 1,6 до 3,2 атм.
Одна атмосфера – это давление десяти метров водяного «столба». Требуемое давление в системе автономного водоснабжения составляет 1,5-3, 0 атм. 1 атмосфера равна 10 м водяного столба.
Пример: дом имеет два этажа, находится на одном уровне с источником. Насос погружается на глубине 40 метров, до самого источника 35 метров. Коэффициент трения 15%. Получается цифра: 40+6+35+15% = 96 м.
Проведя расчет, можно предположит, что нужен аппарат который подается порядка трех кубических метров в сутки при давлении до 3 атм., вода поднимается на уровень до 100 метров.

Заключение

Автономное водоснабжение частного дома совершенствуется, оно стало боле мощным и компактным. Отечественная промышленность выпускает энергосберегающие модели, которые стоят заметно дешевле зарубежных аналогов.
