Дренаж в подвале частного дома: когда необходим, виды, проектирование, особенности монтажа своими руками

Как сделать дренаж в подвале дома

Содержание

• Как построить дренажную систему подвала
• Как сделать простой и эффективный дренаж в подвале дома
  • Классический вариант дренажа
  • Как сделать простой дренаж с принудительным удалением воды
  • Запрещенный прием
• Заключение

Для борьбы с наводнениями в подвале собственного дома может использоваться два основных способа — капитальная перестройка и восстановление гидроизоляции стен фундамента и подвального помещения, или обустроить дренаж в подвале дома. Комплексное применение обоих способов наверняка поможет полностью избавиться от воды, но только если сделать дренаж по–настоящему эффективным.

Как построить дренажную систему подвала

Дренаж внутри подвала основывается на простом принципе сбора жидкости, попадающей в помещение, независимо от ее происхождения, грунтовые ли это воды, верховодные, талые или дождевые, все равно поток стечет в самую низкую точку подвала, откуда ее достаточно просто удалить естественным стоком или помпой.

Конструктивно дренаж выполняют по трем основным схемам:

• Донный дренаж закладывается в подвале еще на этапе строительства. Устройство такой водоотливной системы ничем не отличается от обычного дренажа, используемого для защиты фундамента;
• Система отвода воды в виде колодца или приямка. Основная масса воды собирается в емкости и удаляется с помощью дренажного насоса;
• Лотковый дренаж строится по подобию поверхностных водоотливов и системы желобов сбора дождевой воды.

Важно! Эффективность работы каждой из систем зависит в первую очередь от перепада высот и рельефа местности, в которой расположено подвальное помещение. Именно фактор местности необходимо учитывать в первую очередь при выборе схемы для решения проблемы,как сделать дренаж в подвале.

Связано это в первую очередь с желанием сделать дренаж в подвале своими руками в виде самостока воды, когда при небольшом уклоне большая часть водного потока стекает по уложенным трубам в приемный колодец или в овраг. Понятно, что подобная схема дренажа не будет работать, если подвал и дом находятся в самой низкой точке рельефа.

Как сделать простой и эффективный дренаж в подвале дома

Проще всего сделать систему дренажа и водоотведения еще на этапе строительства дома и подвала. Если на момент строительства здания в котловане под фундамент вода не появилась, и промеры уровня грунтовых вод показывают нахождение водоносных пластов на уровне 5-7 м, это может ввести в заблуждение будущих владельцев дома. По большей части хозяева решают сделать дренаж фундамента, но пренебрегают обустройством дренажных труб для подвала или погреба.

Кроме грунтовых вод, существует так называемая капиллярная влага. Если водоносный пласт находится на глубине в 5 м, а между фундаментом и водой находятся залежи песка, то после возведения дома под тяжестью коробки здания вода поднимется по капиллярам минимум на три-четыре метра, и подвал окажется в воде.

Классический вариант дренажа

Даже если воды в непосредственной близости к подвалу нет, лучше все же сделать дренаж для подвального помещения, тем более что его устройство не отнимет много времени и ресурсов. В случае если глиняные замки вокруг фундамента не обеспечат должной гидроизоляции, или произойдет подъем грунтовых вод, сделанный на всякий случай дренаж поможет сохранить конструкцию подвала и даже части фундамента.

Устройство дренажа сводится к следующим мероприятиям:

1. До заливки бетонной стяжки на дно погреба или подвала отсыпается толстый слой, не менее 10-15 см, гранитного отсева с песком, и настилается полотно геотекстиля;
2. Далее по текстилю вторым слоем в 5-7 см насыпается гравий, укладываются параллельно две-три перфорированные пластиковые трубы с уклоном по горизонту минимум 5-7^о и засыпаются дополнительным слоем отсева, после чего покрываются гидроизоляционной пленкой;
3. Уложенные дренажные трубы соединяются с отливной магистралью, ведущей в сборный колодец. По гидроизоляционной пленке делается бетонная стяжка с армирующим каркасом из стеклопластиковой арматуры.

Сборный колодец подключается к общей дренажной системе фундамента.

Такая система прекрасно работает, если удается сделать сборный колодец хотя бы на метр глубже уровня подвального помещения. Обычно систему дренажа подвала стараются сделать в один уровень с фундаментом, чтобы избежать необходимости установки перепускных решеток и клапанов. Обычно сборные колодцы дренажа выносят в удалении от постройки дома и подвала, если рельеф или характер застройки участка сделать этого не позволяет, приходится искать способ, как сделать дренаж в подвале дома с принудительным удалением воды.

Как сделать простой дренаж с принудительным удалением воды

Зачастую сделать дренажную систему в подвале решают постфактум, когда помещение регулярно и постоянно заливает водой. Приход в подвал воды может колебаться от нескольких десятков литров до нескольких кубов. Понятно, что удалить такой объем воды с помощью даже самой совершенной вентиляции просто нереально, поэтому проще и надежнее сделать дренаж в виде приямка или колодца.

Первоначально потребуется выбрать наиболее низкий участок в подвале, сделать это несложно, в этом месте собирается лужа, или промерять уровень глубины в залитом подвале. Прежде всего, потребуется сделать подвал свободным от воды, откачать досуха с помощью дренажного насоса.

Желательно сделать приямок по центру подвала, подальше от стен. На размеченном участке потребуется выбить ломом или перфоратором приямок диаметром в 50-60 см, на глубину не менее 60-70 см. Большинство качественных и недорогих дренажных насосов используют в качестве датчика поплавок, включающий насос при подъеме на 50-60 см, поэтому важно сделать приямок достаточно глубоким.

Грунтовые воды попадают в яму с мусором и частичками глины, через неделю-две яма превратится в болото и забьет входные отверстия насоса. Чтобы укрепить стенки и снизить риск остановки дренажа, необходимо сделать следующее – установить в яму бочку или емкость объемом 40-50 литров и использовать для удаления влаги дренажный насос, рассчитанный на грязную воду.

Совет! Если вода, выступающая на стенах подвала, имеет капиллярное происхождение, приямок можно сделать более глубоким, в виде скважины на уровне 2-3 м. В этом случае в скважину придется устанавливать асбестоцементную трубу, и дно сделать бетонным.

Как бы хорошо ни работал насос, но вода все равно будет присутствовать на стенах и полу в виде тонкой пленки. Поэтому, чтобы избавиться от испарений и мокрой атмосферы, необходимо сделать следующее:

• В бетонном полу штробят несколько продольных каналов, от самой высокой точки по направлению к приямку с насосом. Такие же наклонные каналы можно сделать на поверхности стен;
• Пол и стены обшить деревянными решетками из лиственницы, с зазором в 10-15 мм. Этого достаточно, чтобы вода тонкой пленкой стекала по каналам на полу и стенам. При этом часть влаги будет удаляться приточно- вытяжной вентиляцией.

Такая схема позволит сделать атмосферу менее влажной, и не нужно будет шлепать по лужам в резиновых сапогах.

Запрещенный прием

Зачастую владельцы затопленных подвалов сталкиваются с катастрофической проблемой, когда подвал заливает грунтовыми водами залпом, до входной двери, в течение нескольких часов. Как правило, такие явления имеют сезонный характер, сделать прогноз, когда и как произойдет затопление, довольно сложно. Кроме затопления, грунтовые воды способны серьезно повредить стыки между плитами стен и пола, и с каждым разом скорость затопления будет только увеличиваться.

Поэтому многие на свой страх и риск пытаются сделать сливной патрубок в бетонном полу для сброса давления воды. Для этого пробивается пол, в отверстие устанавливается дюймовая стальная труба, которая просто выводится ниже «по течению» или подключается к поверхностному скважинному насосу.

Если щебеночная подушка по контуру сделана правильно, такой дренаж способен уменьшить давление на пол и стены на порядок.

Заключение

Приведенные системы дренажа в подвале довольно просто сделать своими руками, их эффективность проверена на практике, и они используются для осушения подвальных помещений не одно десятилетие. Но даже самый эффективный внутренний дренаж со временем теряет производительность из-за засорения и заиливания труб и сборных емкостей. Поэтому периодически приходится систему вскрывать, чтобы очистить и сделать профилактику колодца и насоса. В таком случае система проработает достаточно долго.

• Строим дом из пеноблоков своими руками
• Плавающий фундамент
• Опалубка для фундамента своими руками
• Фундамент под печь в баню

Вода в подвале частного дома – что делать? Решение вопрос – дренаж и изоляция фундамента

Вопрос, что делать, если в подвале появляется вода, сегодня звучит достаточно часто. Проблема на самом деле серьезная, потому что вода – это злейший враг для всех строительных материалов. Вот почему вопросам гидроизоляции в строительстве всегда уделялось большое внимание. Но ситуация с водой в подвальном помещении связана не только с плохо проведенными гидроизоляционными работами, во многом виновата и сама природа. Ведь участки с повышенным уровнем пролегания грунтовых вод встречаются часто. А это и есть в основном главная причина, когда появляется вода в подвале частного дома – что делать в этом случае?

В принципе, решение проблемы заключается в проведении двух непростых операций: гидроизоляция с предварительной откачкой воды из подвала и понижение уровня грунтовых вод. Конечно, в первую очередь надо понизить уровень, а уже после проводить все остальные ремонтные мероприятия.

Вода в подвале

Понижение уровня грунтовых вод

Заниматься устройством дренажной системы надо еще до начала строительства фундамента дома. Потому что закладка дренажных труб связана с рытьем траншей. А прокладывают их по периметру фундамента, чтобы производить отвод воды именно от этой конструкции здания. А выкопанные траншеи – это ослабление грунта вокруг фундамента. И если он уже залит или собран, то всегда присутствует вероятность, что под действием своего веса он начнет разъезжаться в сторону траншей. То есть, будет нарушаться его целостность, а соответственно и прочность к сопротивлению нагрузкам со стороны стен, крыши и других конструкций.

Ступенчатая технология прокладки дренажных труб

Встречаются и другие ситуации. Дом построен, он эксплуатируется, но появились грунтовые воды под домом – что делать в этом случае? Существует специальная технология прокладки дренажных труб для отвода воды от дома. Она называется ступенчатой.

• Выкапывается на глубину закладки дренажных труб траншея вдоль фундамента длиною не более 20 м.
• Производится подсыпка слоем щебня 20 см. При этом выставляется угол наклона дренажной системы в сторону сборного колодца. То есть, туда, где будет собираться вся грунтовая вода с участка для дальнейшего ее вывода за территорию.
• Укладывается труба, обернутая геотекстилем. Ее при монтаже обязательно проверяют на предмет наличия угла наклона, который должен составлять 3-7%.
• Делается засыпка щебнем толщиною 20 см.
• Сверху засыпается грунт. Лучше, если его перемешать с песком.

Прокладка дренажной системы вдоль фундамента

Теперь выкапывается дальше траншея длиною 20 м. И все те же операции проводятся заново. При этом уложенная и укладываемая труба соединяются между собой фитингом. На прямолинейном участке это будет двусторонняя муфта, на поворотах отвод.

В принципе, вот такая схема отвода воды от фундамента дома. Ничего сложного в этом нет, просто часто на таких участках приходится проводить большой объем земляных работ, связанных с рытьем траншей и котлована под сборный дренажный колодец. И еще один момент. Перед тем как отвести воду от дома, необходимо узнать уровень пролегания грунтовых вод. Почему?

Внимание! Все может оказаться достаточно сложно. Особенно это касается закладки фундамента. Он может быть в слое воды, и этот слой может быть достаточно большим. При сезонном выпадении осадков уровень воды может закрывать собой большую часть фундаментной конструкции.

Поэтому трубы надо укладывать ниже фундамента. А для этого надо дождаться сухого сезона, когда уровень воды максимально падает.

Вот так выглядит вода вокруг фундамента

Гидроизоляция и ремонт

Перед тем как отвести воду от фундамента дома, нужно в подвале откачать ее и найти участки, через которые жидкость попадает внутрь подвального помещения. Откачку проводят обычно насосом. На фото ниже показаны места, через которые вода интенсивно попадает в дом. Остановить поток непросто, но есть на рынке специальные смеси, которые называются гидропробкой. Замазав такое отверстие раствором, можно остановить проникновение воды уже через 5 минут.

Установка гидропробки

Но такие растворы – это скорая помощь. В основе же ремонта и гидроизоляции лежат совершенно другие материалы. Если фундамент – это конструкция, собранная из блоков, то решать проблему герметичности надо с помощью шовной изоляции. В ее состав входят пластичная смесь, очень похожая на раствор гидропробки, и дополнительный защитный элемент в виде армирующей ленты. Этими материалами изнутри подвала закрываются швы, которые предварительно расшиваются, то есть, из них удаляется старая гидроизоляция и скрепляющий раствор.

Совет эксперта. Обратите внимание на гидроизоляцию на цементной основе HydroCem. Ее область применения — защита железобетонных фундаментов от воздействия грунтовых вод или соленой морской воды. Нанесение состава возможно как ручным, так и механическим способом — https://www.hydrocem-msk.ru/hydrocem_obmazochnyj

После чего стены можно отштукатурить или покрыть битумной мастикой в несколько слоев. Что касается напольного основания подвального помещения, то после негативного воздействия воды он наверняка пришел в негодность. Поэтому его ремонт – один из основных этапов герметизации.

Гидроизоляция пола в подвале

Делают это так:

• Производится засыпка песчаной подушки с последующей трамбовкой.
• Застилается рубероид с заходом на стены на высоту 20-30 см. Полосы укладываются внахлест относительно друг друга, стыки смазываются битумной мастикой. Количество слоев гидроизоляционного материала – 2-3.
• Заливается бетонная стяжка толщиною не более 15 см. Для этого лучше всего использовать бетон марки не ниже М300. И лучше, если в него добавить полимерные материалы, которые будут выполнять функции пластификатора. В стяжку надо обязательно уложить армирующий каркас из металлической сетки, которая увеличит прочность конструкции.
• Через дней десять необходимо провести герметизацию стыка между полом и стенами, для чего используется все тот же шовный изоляционный раствор с лентой, как показано на фото ниже.

Герметизация и гидроизоляция стыка стен с полом

Необходимо отметить, что внутренняя гидроизоляция – это всего лишь полдела. Идеально, если дополнительно провести изоляцию и герметизацию и внешних поверхностей фундамента. Поэтому этим надо заниматься в процессе прокладки дренажной системы. Самый простой и дешевый способ – нанести битумную мастику, а на нее уложить полосы рубероида внахлест. И таких слоев надо будет уложить 2 или 3.

Заключение по теме

Итак, было рассмотрено два вопроса: как отвести грунтовые воды от дома, и как провести гидроизоляцию и герметизацию подвала после откачки воды. Необходимо отметить, что не все так просто, как может показаться на первый взгляд. Но, зная технологии проведения работ, учитывая нюансы каждого строительно-ремонтного процесса, можно гарантировать качество конечного результата. Даже если все операции будут проводиться своими руками. Самое главное – не бояться, тем более на рынке все описанные строительные материалы присутствуют в полном объеме.

Не забудьте оценить статью:

6 Типы стоков в подвальных этажах

Избавление от воды в подвале с постоянными затоплениями представляет собой проблему особого рода. Вот шесть наиболее распространенных способов решения этой проблемы.

РОБИН ДЖЕНТРИ/GETTY IMAGES

Выбор трапа для цокольного этажа

Редко можно найти подвал, в котором не возникает проблем с влажностью. Когда чрезмерная влажность или активные протечки приводят к стоячей воде на полу, целостность здания и здоровье проживающих в нем людей находятся под угрозой.

Действующие строительные нормы и правила предписывают установку дренажной системы в подвале в новостройках, но во многих домах это требование появилось раньше. Если ваш подвал является одним из них, у вас есть варианты добавления дренажа.

Иногда лучше установить наружные стоки для отвода воды от фундамента. Если они достаточно глубокие, они также могут уменьшить гидростатическое давление от подъема грунтовых вод. Однако чаще всего внешний дренаж должен быть дополнен сливом в подвальном этаже.

Лучший выбор для вас будет зависеть от характеристик цокольного этажа и пути, по которому вода попадает в подвал. Вода, которая просачивается через стены, часто может быть отведена дренажом по периметру. Но вода, проникающая снизу, может потребовать более обширной системы, которая проходит через середину пола.

После того, как вы направите воду в центральную точку, вам все равно придется вывести ее наружу. Обычно для этого требуется водоотливной насос, который может направлять воду в канализационную систему здания или наружу в безопасное место стока.

Трапы в полу всегда устанавливаются заподлицо с поверхностью, что требует копания, независимо от того, какой тип вы выберете. Если в вашем подвале бетонный пол, также может потребоваться определенный объем сноса. Возможно, имеет смысл залить новый бетон, чтобы создать готовую поверхность пола с уклоном в сторону стока.

Вот список распространенных систем слива в полу и условия, при которых каждая из них работает лучше всего.

1 / 6

Джада фото / Getty Images

Французский дренаж

Состоит из засыпанной гравием перфорированной трубы, установленной в траншее с уклоном в сторону точки дренажа. Это хорошее решение для затопления, вызванного грунтовыми водами. Обычно устанавливаемый на глубину от шести до 24 дюймов, он также может контролировать просачивание воды через стены.

Этот тип иногда называют водосточной черепицей, потому что он был сделан из старой кровельной черепицы еще до появления пластиковых труб. Гравий обычно остается открытым на поверхности пола, но вы можете покрыть его металлической или пластиковой сеткой, если хотите.

2 / 6

Коллектив VEX/Getty Images

Водосток-занавес

Он настолько похож на французский водосток, что их часто путают. Разница? Шторный слив более мелкий.

Состоит из перфорированной трубы, заглубленной в гравий и установленной в наклонной траншеи. Неглубокое размещение позволяет дренажной трубе улавливать и перенаправлять воду, просачивающуюся сквозь стены.

Поскольку вы не копаете так глубоко, шторный водосток легче установить, чем французский водосток. Это может быть адекватным дренажным решением, когда затопление грунтовыми водами маловероятно.

3 / 6

Синьчжэн/Getty Images

Канал или траншейный слив

Это просто наклонная траншея, покрытая металлической сеткой, установленная по периметру пола или посередине пола. не впитывает воду; он направляет его в выгребную яму или в другое место, откуда он может безопасно стекать. Он обеспечивает страхование от затопления из-за протечки водопровода и подобных несчастных случаев.

Пол подвала должен иметь уклон в сторону водостока, поэтому траншея обычно выкапывается в самой нижней точке. Установка может потребовать повторного покрытия пола, чтобы придать ему необходимый уклон.

4 / 6

Линус Стрэндхольм/Getty Images

Стандартный напольный трап

Пожалуй, самый известный из всех подвальных трапов. Стандартный трап имеет круглую или прямоугольную решетку, закрывающую отверстие. Он находится в самой нижней части пола и собирает стоячую воду, которая проникает через стены или откуда-либо еще. Он направляет воду по подземной трубе в водопроводную систему или в выгребную яму.

Если он соединяется с водопроводом, этот тип стока лучше всего устанавливать на начальном этапе строительства, потому что он нуждается в П-ловушке и вентиляционном отверстии для предотвращения выхода канализационных газов в подвал. Прокладка стока в полу в выгребную яму позволяет избежать таких осложнений.

5 / 6

Робин Джентри/Getty Images

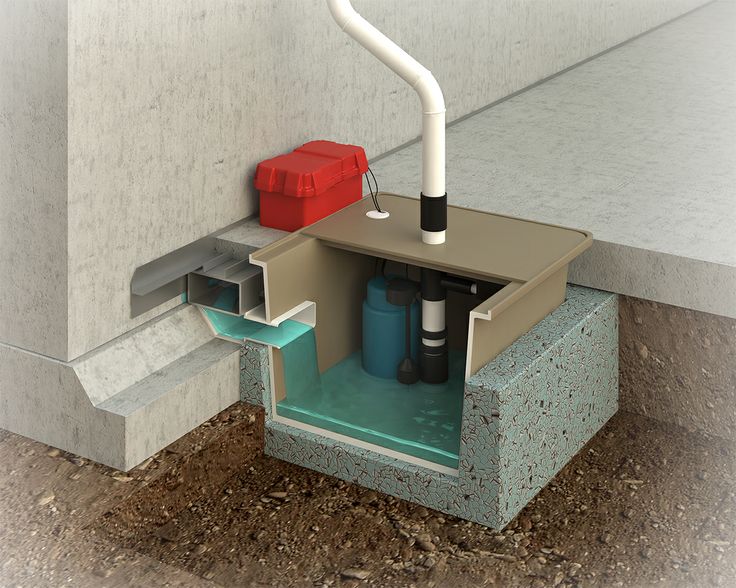

Отстойник и отстойник

Отстойник и отстойник часто используются вместе с другой дренажной сетью. Но даже без дополнительного дренажа система отстойников может эффективно защитить подвал от затопления из-за высокого уровня грунтовых вод.

Грунтовые воды стекают в отстойник, вырытый под полом. Когда он поднимается до опасного уровня, включается насос для опорожнения приямка. Дренажные насосы обычно находятся в подвалах, построенных в плохо дренируемой почве или в низинах, подверженных затоплению.

6 / 6

Света Кройтор/Getty Images

Внешний дренаж по периметру

Наружный дренаж, установленный по периметру фундамента, собирает и перенаправляет воду до того, как она просочится в подвал. В местах с высоким уровнем грунтовых вод или сильным стоком они часто представляют собой французские дренажи, вырытые вдоль стены фундамента или даже у его основания. Когда сток является единственной проблемой, дренаж канала может решить эту задачу.

Иногда внешний водосток — это все, что нужно подвалу, чтобы оставаться сухим. Но в местах с высокими грунтовыми водами они являются лишь частью полной дренажной системы.

Первоначально опубликовано: 08 декабря 2022 г.

Крис Дезиэль

Крис Дезиел работает в сфере строительства более 30 лет. Он помог построить небольшой город в пустыне Орегона с нуля и помог основать две компании по ландшафтному дизайну. Работал плотником, сантехником, мебельщиком. Дезиэль пишет статьи о «сделай сам» с 2010 года и работал онлайн-консультантом, в последнее время — в службе Pro Referral компании Home Depot. Его работы были опубликованы на Landlordology, Apartments.com и Hunker. Дезиэль также публикует научные материалы и является заядлым музыкантом.

Как установить дренажную систему (сделай сам)

Установите дренажный насос как часть системы гидроизоляции подвала.

Время

Несколько дней

Сложность

Новичок

Стоимость

$501-1000

Введение

В подвале всегда сыро? Приносят ли апрельские дожди мокрый подвал вместе с майскими цветами? Тогда, возможно, пришло время подумать о гидроизоляции подвала и установке дренажной системы с дренажным насосом. Влажный подвал не только мешает вам наслаждаться дополнительным пространством в вашем доме, но также может превратить ваш подвал в гигантскую чашку Петри, идеально подходящую для выращивания нездоровой плесени и грибков.

Tools Required

• Bucket
• Chalk line
• Cold chisel
• Dust mask
• Extension cord
• Hacksaw
• Hammer drill
• Hand float
• Hand trowel
• Jackhammer
• Jigsaw
• Knee pads
• Отбойный нож
• Сверла по камню
• Сабельная пила
• Защитные очки
• Магазинный пылесос
• Лопата
• Лопата
• РАРКОВАНИЕ
• TROWEL
• Тайла
• Вентилятор Window

Материалы, требуемые

• 30-36-дюймовый бассейн SUMP DIMPARE DIMENTIMED
• 4-in. -D-D-D-D-DIMED-DIMENTIMED DIMENTIMED
  01010101010101010101010101010101010101010101010101010101013. Средство 9013 2.-дюйм. Среда. Дело
  01010101013. Дело.
• Клейкая лента
• Оросительный шланг
• Оросительная труба
• Малярная лента
• Речной камень
• Листовой пластик
• Дренажный насос

Сухой подвал

Монтаж дренажной системы подвала дело грязное, непосильное, но не сложное. Получив небольшую инструкцию от наших специалистов по дренажной плитке, вы сможете выполнить первоклассную дренажную работу в подвале. И DIY окупается хорошо: профессионалы берут от 5000 до 8000 долларов за типичную дренажную работу в подвале (120 погонных футов дренажной плитки). Вы можете установить свой менее чем за 1500 долларов за материалы и аренду инструментов. Избавьтесь от плесени и росы с помощью панелей чернового пола в подвале.

Перед началом работы с дренажной системой подвала:

Всегда лучше не допускать попадания воды в подвал, поэтому, прежде чем бежать в пункт проката за отбойным молотком, обязательно решите внешние проблемы. Уклон рядом с домом должен иметь уклон вниз от здания не менее чем на 6 дюймов на первых 10 футах. Рассмотрите возможность установки желобов или убедитесь, что существующие желоба работают должным образом. И убедитесь, что ваша ирригационная система не усугубляет проблему, распыляя воду прямо на стену дома. Ознакомьтесь с этими советами о том, как предотвратить затопление подвала во время сильного дождя.

Если у вас есть готовый цокольный этаж:

Если ваш цокольный этаж готов, стены фундамента покрыты каркасными стенами и утеплены, вы все равно можете установить дренажную систему в подвале. Когда будете разбивать бетон, оставьте небольшие участки пола нетронутыми, чтобы стена не обрушилась. 4 x 4 дюйма. секции через каждые 6 футов достаточно, чтобы поддерживать стену. Если вдоль стены есть препятствия (например, печь), планируйте проложить под ними туннель. Большинство необходимых материалов вы найдете в домашнем центре. Закажите камень у поставщика ландшафта. Вам также понадобится пикап, чтобы вывезти грязь на свалку.
